Рейтинг металлопластиковые трубы: 8 Лучших Металлопластиковых Труб – Рейтинг 2022 года

Какие свойства имеют металлопластиковые трубы и чьей фирмы лучше

Металлопластиковые трубы могут быть использованы в бытовом и промышленном строительстве систем водоснабжения, отопления, теплого пола, а также для подключения газоснабжения. Они долговечны, практичны, удобны в монтаже и при этом имеют доступную стоимость.

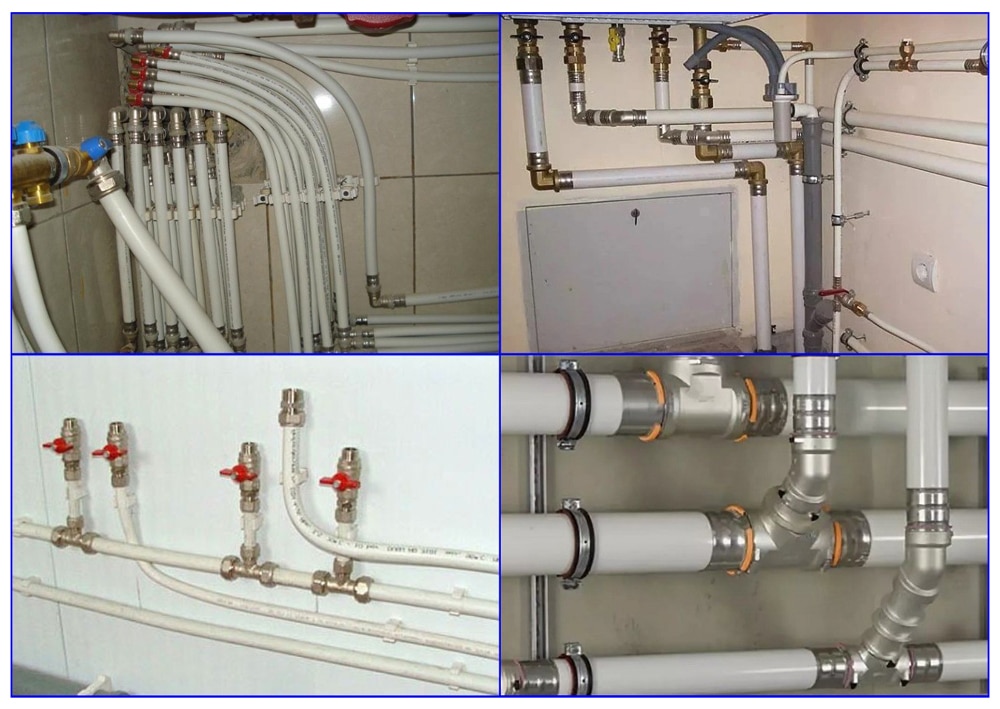

Металлопластиковые трубы и фитинги

Выбор производителей данной продукции достаточно большой и застройщики часто сталкиваются с вопросом: что лучше приобрести для установки в доме или квартире.

Вернуться к содержанию ↑

Основные производители трубопровода из металлопластика

Вне зависимости от того, металлопластиковые трубы какой марки вы приобретаете, это качественный и надежный материал, стойкий к различным посторонним воздействиям. Все производители данных изделий стремятся максимально улучшить технические характеристики своей продукции, увеличить срок эксплуатации и повысить функциональность.

Металлопластиковые трубы изготавливают такие фирмы:

• Valtec;
• Ape;
• Henco;
• Uponor;
• Rehau;
• Kermi;
• Viego;
• Hydrosta;
• Opentrop Copipe;
• Sanha.

Металлопластиковые трубы Viega

Какой марки трубопровод предпочесть, зависит от отрасли применения изделий, предполагаемой стоимости, а также индивидуальных предпочтений.

Вернуться к содержанию ↑

Продукция Итальянского производства Valtec и Ape

Трубопровод Valtec изготавливается из высококачественного полиэтилена и фольги из чистого алюминия. Прочное соединение слоев изделий марки Valtec гарантирует полное отсутствие расслоения даже при многократном перепаде температур.

• Трубы Valtec используются в таких отраслях:
• Холодное и горячее водоснабжение;
• Отопление;
• Транспортировка углеродного топлива;
• Охлаждение;
• Транспортировка пищевых и непищевых продуктов на производстве;
• Системы теплого пола.

Металлопластиковые трубы VALTEC

Небольшой коэффициент линейного расширения позволяет использовать магистрали Valtec для укладки под бетонную стяжку, а помимо этого к числу положительных характеристик следует зачислить:

• Стойкость к коррозии, химическому и температурному воздействию;
• Длительный срок использования изделий Valtec, что составляет более 50 лет;
• Полное соответствие отечественным и международным стандартам качества, о чем лучше всего свидетельствует сертификат НИИ сантехники;
• Рабочая температура трубопровода Valtec составляет 95 градусов.

Valtec – это оптимальный материал для застройщиков, что ценят прежде всего качество продукции, вне зависимости от того, сколько она стоит.

Итальянские трубы Ape могут использоваться в квартирах, домах, коттеджах и различных промышленных помещениях. Изделия Ape могут быть использованы для таких систем:

• Питьевое, холодное и горячее водоснабжение;
• Отопление;
• Кондиционирование.

Металлопластиковая труба Ape

Трубопровод Ape имеет высокую пластичность и может устанавливаться с минимальным количеством комплектующих. Системы Ape поставляются в комплекте с латунными фитингами. Трубы Ape не ржавеют, не поддаются коррозии и заиливанию. Ape – это высокое качество, доступная цена и гарантия производителя.

Вернуться к содержанию ↑

Всемирно известный трубопровод Henco

Металлопластиковые трубы Henco лучше других объединяют все достоинства металлических и пластиковых магистралей. Благодаря этому, они применяются в самых различных инженерных сетях, а именно:

• Холодное и горячее водоснабжение;
• Отопление;
• Кондиционирование;
• Подогрев лестничных площадок, бассейнов, стадионов;
• Технологические системы водоподготовки.

Металлопластиковая труба Henco

Металлопластиковые трубы Henco являются электробезопасными, бесшумными и простыми в монтаже изделиями. Трубопровод стоит незначительные деньги в сравнении с тем, сколько он прослужит без необходимости регулярного ремонта и без потери качества.

Вернуться к содержанию ↑

Отличительное немецкое качество труб

Трубопровод марки Uponor используется в более чем 60 странах мира, благодаря высококачественному сырью и высокотехнологическому производству. Uponor ежегодно доказывает, что он значительно лучше своих конкурентов и превосходит их по всем характеристикам. Основными достоинствами продукции Uponor являются:

• Высокое качество;
• Безопасность;
• Простота монтажа;
• Легкость в обслуживании;
• Высокая гибкость изделий.

Металлопластиковая труба Uponor

Диаметр трубопровода Uponor составляет от 16 до 110 мм, что позволяет подобрать необходимый материал для любой системы коммуникации.

Системы Uponor поставляются комплектом вместе со всеми необходимыми фитингами. Это позволяет выполнять монтаж магистрали марки Uponor не только профессионалам, но и всем заинтересовавшимся.

Известный немецкий бренд Rehau производит сразу несколько систем для подключения отопления и водоснабжения. Системы Рехау – это комплексные решения, что включают не только трубопровод, но и фитинги, сантехническую арматуру и узлы. Широко применяются системы Rehau Rautitan Stabil и Rehau Rautitan Basic, которые состоят из 5 слоев.

Трубопровод Rehau состоит из элементов, представленных на рисунке:

Трубопровод Rehau

Rehau отличается от своих конкурентов самой высокой степенью сшивки полиэтилена и уникальным свойством памяти формы. Не менее важными достоинствами системы Rehau из металлопластика являются:

• Нечувствительность к царапинам;
• Возможность производить загиб без специального инструмента;
• Стойкость к высоким нагрузкам;
• Соответствие международным стандартам качества.

Металлопластиковый трубопровод Рехау имеет срок эксплуатации до 50 лет и улучшенные характеристики в сравнении с изделиями из других материалов.

Вернуться к содержанию ↑

Другие производители из Германии

Металлопластиковая труба Kermi производится также в Германии на основе инновационных разработок. Гидроизоляционный слой EVON защищает металлопластиковые трубы от разрушающего действия кислорода.

Следующим трубопроводом немецкого производства является металлопластиковая труба Viega. Удобство установки и возможность последующего контроля обеспечивается наличием специального смотрового отверстия на пресс-гильзе. Именно через него производится оценка правильности соединения магистрали перед опрессовкой.

Металлопластиковая труба Oventrop Copipe

Oventrop Copipe – это один из лучших трубопроводов для систем водоснабжения и отопления не только в нашей стране, но и во всем мире. Трубы Oventrop Copipe выпускаются диаметром от 16 до 63 мм и соединяются посредством пресс-фитингов.

Системы Oventrop Copipe поставляются готовыми комплектами, что состоят из фитингов и непосредственно трубопровода.

Oventrop Copipe – это отменное качество по приемлемой цене. Трехслойная конструкция трубы Oventrop Copipe устойчива к диффузии кислорода и имеет максимальную рабочую температуру 95 °С.

Трубопровод системы Oventrop Copipe поставляется в бухтах. Комплект дополняется прессовыми фитингами для соединения элементов.

Изделия компании Sanha пользуются повышенным спросом среди потребителей. Вся продукция Sanha имеет немецкие сертификаты качества и подходит для использования в таких инженерных сетях:

• Водоснабжение;
• Отопление;
• Охлаждение;
• Транспортировка сырья в промышленности.

Для производства труб Sanha используются наиновейшие модифицированные полимеры и оптимально подобранная толщина стенки алюминиевого слоя. Конструкция трубопровода Sanha представлена на рисунке:

Конструкция трубопровода Sanha

Изделия Sanha имеют множество положительных отзывов среди европейских потребителей. Трубопровод Sanha обеспечивает следующие преимущества:

• Высокое качество;
• Доступная цена;
• Рабочая температура до 95 градусов;
• Максимальное давление 12 бар;
• Длительный срок использования.

Вернуться к содержанию ↑

Азиатская продукция компании Hydrosta

Продукция под брендом Hydrosta производится в Южной Корее. Трубопровод Hydrosta – это материал нового поколения для обустройства систем отопления и водоснабжения в жилых и промышленных помещениях. Изделия Hydrosta имеют диаметр от 16 до 50 мм, поэтому существует возможность выбора необходимого сечения для любой инженерной системы.

Конструкция трубопровода Hydrosta

Главными преимуществами продукции Hydrosta являются:

• Возможность монтажа внутри здания или снаружи в зависимости от необходимости;
• Высокая прочность;
• Отсутствие диффузии кислорода.

Застройщиков всегда интересует, сколько дополнительных соединительных элементов понадобится при монтаже, ведь от этого напрямую зависит стоимость проведения работ. При использовании трубопровода Hydrosta, потребуется минимальное количество фитингов. Ведь материал гибкий и податливый на изгиб.

Вернуться к содержанию ↑

Монтаж металлопластиковых труб

Рейтинг металлопластиковых труб для водопровода в Комсомольске-на-Амуре: 245-товаров: бесплатная доставка, скидка-35% [перейти]

Партнерская программаПомощь

Комсомольск-на-Амуре

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Сельское хозяйство

Сельское хозяйство

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Все категории

ВходИзбранное

Рейтинг металлопластиковых труб для водопровода

16 663

AQUALINK / Труба для водопровода, AQUALINK Производитель: Aqualink, Сфера применения: отопление

ПОДРОБНЕЕЕще цены и похожие товары

11 877

AQUALINK / Труба для водопровода, AQUALINK Производитель: Aqualink, Сфера применения: отопление

ПОДРОБНЕЕЕще цены и похожие товары

AQUALINK / Труба для водопровода, AQUALINK Производитель: Aqualink, Тип трубы: гладкая, Сфера

ПОДРОБНЕЕЕще цены и похожие товары

Труба металлопласт. ЗУБР «ШиреФит» с теплоиз., 32мм, толщ.стенки 3мм, мет. слоя 0,6мм, макс. давл. 10атм при 95°С, 25м , ( 51457-32 )

В МАГАЗИНЕще цены и похожие товары

Труба металлопласт. ЗУБР «ШиреФит» с теплоиз., 20мм, толщ.стенки 2мм, мет. слоя 0,4мм, макс. давл. 10атм при 95°С, 50м , ( 51457-20 )

В МАГАЗИНЕще цены и похожие товары

Труба металлопластиковая ЗУБР «ШиреФит», 32мм, толщ стенки 3мм, мет. слоя 0,6мм, макс. давл/ 10атм при т-ре 95°С, 50 м , ( 51455-32 )

В МАГАЗИНЕще цены и похожие товары

Труба металлопластиковая AQUALINK, d20 x 2 мм, бесшовная, бухта 100 м Вес: 14000, Объем продукта:

ПОДРОБНЕЕЕще цены и похожие товары

Труба металлопластиковая ALTSTREAM PE-X/AL/PE-X 16х2,0 бухта \ 100 м Вес : 10.5

ПОДРОБНЕЕЕще цены и похожие товары

12 934

Труба металлопластиковая TAEN PIPE, 16 х 2 мм, бухта 100 м Вес: 11000, Объем продукта: 63. 504,

ПОДРОБНЕЕЕще цены и похожие товары

25 419

Труба металлопластиковая STOUT PE-Xb/Al/PE-Xb 32х3.0 бухта \ 50м Вес : 0.34

ПОДРОБНЕЕЕще цены и похожие товары

2 505

8790

Труба ПНД 32мм х 40м водопроводная, питьевая, для полива, сада и дачи, воды, насоса, скважины, водоснабжения, водопровода/ SDR 17

В МАГАЗИНЕще цены и похожие товары

Труба Stout PE-Xb металлопластиковая (16х2) бухта 200 м Гарантия: 1,5 года, Диаметр, мм: Dy 16 мм,

В МАГАЗИНЕще цены и похожие товары

2 310

2310

Труба металлопластиковая многослойная Ф16х2.0 TIM TPAP 1620, отрезок 25 метров Тип: Труба

В МАГАЗИНЕще цены и похожие товары

Труба, Oventrop, Copipe HSC, универсальная, 16×2,0, бухта 200 м, PE-RT/Al/PE-RT (металлопластик)

В МАГАЗИНЕще цены и похожие товары

615

1290

Труба ПНД 20мм х 15м водопроводная, питьевая, для полива, сада и дачи, воды, насоса, скважины, водоснабжения, водопровода/ SDR11, PN16, 2,0мм

В МАГАЗИНЕще цены и похожие товары

936

1030

Медная труба М2 мягкая диаметр 6 мм стенка 1мм в бухте 1 метр, трубка медь для отопления, кондиционера, водопровода, холодильника, водоснабжения, топливные системы, змеевик, газопровод, Охладитель (чиллер) сусла

В МАГАЗИНЕще цены и похожие товары

420

990

Труба ПНД диаметр 32мм х 5м водопроводная, питьевая, для полива, сада и дачи, воды, насоса, скважины, водоснабжения, водопровода/ SDR 17

В МАГАЗИНЕще цены и похожие товары

2 220

2442

Медная труба М2 мягкая диаметр 8 мм стенка 1мм в бухте 2 метра, трубка медь для отопления, кондиционера, водопровода, холодильника, водоснабжения, топливные системы, змеевик, газопровод, Охладитель (чиллер) сусла

В МАГАЗИНЕще цены и похожие товары

Труба металлопластиковая Valtec PEX-AL-PEX 16×2,0 отрезок \ 080м Вес : 9. 2, Назначение: Отопление и

ПОДРОБНЕЕЕще цены и похожие товары

Металлопластиковая труба Миллениум 32х3 мм

В МАГАЗИНЕще цены и похожие товары

18 226

Труба металлопластиковая Pro Aqua PEXc-Al-PEX 16х2,0 бухта \ 200 м Вес : 25

ПОДРОБНЕЕЕще цены и похожие товары

14 656

17242

Труба металлопластиковая STOUT PE-Xb/Al/PE-Xb 26х3.0 бухта \ 50м Вес : 0.296

ПОДРОБНЕЕЕще цены и похожие товары

25 334

Труба APE Raccorderie Металлопластиковая 20х2.0 бухта белая \ 100м Вес : 14

ПОДРОБНЕЕЕще цены и похожие товары

Труба, Oventrop, Copipe HS, универсальная, 40×3,5, штанга 5 м, PE-Xc/AI/PE-Xb (металлопластик)

В МАГАЗИНЕще цены и похожие товары

Труба STOUT SPM Металлопластик 16х2. 0 бухта белая \ 080м

ПОДРОБНЕЕЕще цены и похожие товары

3 542

5500

Труба ПНД 32мм х 70м водопроводная, питьевая, для полива, сада и дачи, воды, насоса, скважины, водоснабжения, водопровода/ SDR 17

В МАГАЗИНЕще цены и похожие товары

1 604

1764

Медная труба 1/4 (6,35х0,5мм) в бухте 3 метра. По ГОСТ 617-2006, мягкая, трубка медь для отопления, кондиционера, водопровода, холодильника, водоснабжения, топливные системы, магистраль, змеевик, газопровод, охладитель (чиллер) сусла.

В МАГАЗИНЕще цены и похожие товары

950

1990

Труба металлопластиковая бесшовная AQUALINK PEX-AL-PEX 16×2,0 (белая) 10м Тип: Труба

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

VALTEC | Уроки одной аварии

• Техподдержка
• Статьи
• Архив
• Уроки одной аварии

В программе «Телекурьер» (5-й канал) был показан сюжет о несчастном случае, произошедшем в многоквартирном жилом доме г. Сестрорецка. Жилец одной из квартир этого дома получил серьезный термический ожог ног в результате разрыва соединения пресс-фитинга и металлопластиковой трубы на стояке ГВС. В сюжете отмечалось, что замена стальных труб системы ГВС дома на металлопластик была произведена совсем недавно, при этом высказывается предположение, что причиной аварии является низкое качество материалов.

Руководство РЖА Курортного района Санкт-Петербурга проинформировало, что в соответствии с техническим заданием при реконструкции системы ГВС этого дома согласовывалось использование труб и соединителей торговой марки Valtec, которые успешно эксплуатируются уже не один год в аналогичных системах почти в 200 жилых домов района. Главой администрации района была экстренно созвана комиссия для выяснения причин аварии.

В состав комиссии по расследованию причин аварии вошли представители РЖА г. Сестрорецка, монтажной организации, организации-поставщика материалов, компании «Веста-Трейдинг» (владельца торговой марки Valtec) и лаборатории комплексного испытания элементов инженерных систем (ЛаКИЭлИС).

Комиссия обследовала состояние всех элементов системы ГВС жилого дома, включая индивидуальный тепловой пункт, идентифицировала типы и марки материалов и изделий используемых в ходе ремонта стояков ГВС. Было выявлено, что наряду с изделиями торговой марки Valtec на объекте использовались пресс-фитинги Comisa (Италия), Smart (Китай), металлопластиковые трубы Henco (Бельгия) и МПТ трубы неизвестного производителя с маркировкой, аналогичной Henco. Именно отрезок этой поддельной трубы и оказался в аварийном узле. Лабораторные исследования слоев трубы «псевдо- Henco», включающие в себя определение степени сшивки по методике ТУ 2248-096-00284581-2005, показали, что наружный и внутренний слои выполнены из обычного полиэтилена низкого давления (PEHD), что не допускает использование таких труб для систем трубопроводов с температурой транспортируемой среды свыше 40°С. В оригинальной трубе Henco наружный и внутренний слои выполнены из сшитого полиэтилена PEX-c. На фотографии термического испытания кольцевого образца исследуемой трубы в муфельной печи при температуре 131°С видно, во что превратился полиэтилен (рис. 1).

Фрагмент маркировка контрафактной трубы, извлеченной из пресс-гильзы аварийного узла подтверждает, что на трубе указаны ложные сведения о материале слоев (см. рис. 2)

Визуально поддельная Henco отличается от оригинала матово-белым цветом внутреннего слоя. У бельгийской трубы этот цвет имеет желтоватый оттенок, обусловленного добавкой желтого красителя. Использование поддельной трубы в системе ГВС вызвало термическую деструкцию (разрушение) полиэтилена и вырывание него из пресс-соединителя. Качество выполнения самой опрессовки нареканий не вызывает, поскольку на всех обследованных пресс-фитингах зазор при смыкании эталонных пресс-губок оказался в пределах допустимой нормы.

В ходе обследования качества выполнения строительно монтажных работ, комиссией был вскрыт целый ряд серьезных технических ошибок, допущенных при монтаже системы (правильнее было бы говорить о «проектных» ошибках, но проект, как таковой, для данного объекта не выполнялся).

Существенным и принципиальным недостатком смонтированной системы ГВС, ставящим под сомнение возможность ее дальнейшей безаварийной эксплуатации, является полное отсутствие инженерных мероприятий по компенсации температурных деформаций стояков.

На рисунке 3 представлен фрагмент исполнительной схема стояка ГВС одного этажа. Расчеты показывают, что температурное удлинение металлопластиковой трубы наружным диаметром 32 мм на участке этаже-стояка составляет 4мм (по dL=2 мм в каждую сторону от условно-неподвижной точки в центре стояка). В соответствии с требованиями п.2.11 СП 40-103-98 «Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб», для компенсации таких деформаций минимально-допустимая длина компенсирующего плеча Г-образного компенсатора должна быть не меньше Lk=230 мм. Фактически же узлы прохода трубопроводов через перегородку сантехкабины (узел А и В рис.3) выполнены, таким образом, что длина компенсационного плеча составляет всего 70 мм (см. схему на рис.4) Такое выполнение узла вызывает приводит к появлению знакопеременного изгибающего момента в сечении трубы, совпадающем с плоскостью перегородки. Это может вызвать (и вызвало) вырывание трубы из соединителя и разрушение со временем материала стенок самой трубы в результате развития усталостных деформаций.

Комиссией также отмечено безграмотное выполнение узлов присоединения полотенцесушителей (узлы С и D рис.3) Узлы исполнены в неразборном варианте, то есть замена или ремонт полотенцесушителя невозможны без замены участков трубопроводов (рис.5). Даже устранение простой течи по резьбе при таком выполнении становится трудноразрешимой проблемой.

При выполнении узла E (рис.3) нарушены рекомендации производителя по соблюдению минимально допустимого расстояния между соседними пресс-фитингами. Согласно требованиям «Пособия по проектированию и монтажу трубопроводных систем с использованием металлопластиковых труб», минимальное расстояние между гильзами соединителей для трубы Дн32 составляет 140мм. Соединения в узле Е смонтированы с зазором всего 10 мм (рис. 6).

Кроме указанных недостатков монтажа, в смонтированной системе жилого дома были обнаружены монтажные стыки стояков, в которых вместо прямых пресс-соединителей использованы соединители с переходом на резьбу. Как видно на рис. 7, устранить течь в таком соединении уже невозможно.

Стояки холодного водоснабжения на обследуемом объекте смонтированы без единой опоры. При стальных трубопроводах, компенсаторы на таких стояках не нужны, но при переходе на металлопластиковые трубы следует учитывать, что подаваемая холодная вода с зимней температурой +5°С за ночь, при отсутствии водоразбора, может нагреться до 20°С, что приведет к температурному удлинению трубы по 1,1мм на этаж, что в целом по стояку для 9-ти этажного дома составит почти 10 мм. Решения по компенсации этих деформаций монтажниками также учтены не были. В результате на стояках холодного водоснабжения также обнаружены места, где видны следы «сползания» пресс-гильзы с трубы (см. рис. 8)

Таким образом, совокупность непродуманных конструктивных решений с беспечностью при закупке материалов, а главное –отсутствие грамотного проекта, привело к тому, что благое дело по модернизации инженерных систем жилого дома обернулось настоящей катастрофой для жильцов.

В ходе работы комиссии были выработаны мероприятия, которые должны в кратчайшие сроки вернуть системам здания надлежащие эксплуатационные качества.

В частности, предложено переделать стояки горячего водоснабжения в соответствии с одной из двух предложенных схем (см. рис. 9).

Предлагаемые решения обеспечивают компенсацию температурных деформаций за счет введения упругого слоя (6 мм вспененного полиэтилена) и нормативного относа опоры от угла поворота трубы. Первый узел является предпочтительней, поскольку полностью исключает передачу изгибающих усилий на пресс-соединитель, однако выполнение такого конструктива требует полной переделки стояков. В узлы введены универсальные сгоны для подсоединения полотенцесушителей, позволяющие производить легкую замену этих приборов. Установлен дополнительный кронштейн крепления полотенцесушителя, поскольку существующее линейное расположение пары кронштейнов не обеспечивает жесткость системы (не исключается подвижка системы относительно линии, соединяющей кронштейны). Использование латунного резьбового тройника на вводе ГВС в квартиру дает возможность отнести узел от перегородки, обеспечив требуемый разрыв от угла поворота стояка.

Широко разрекламированная «простота монтажа» металлопластиковых систем создала у многих монтажников ложное представление о том, что достаточно лишь правильно «насадить» трубу на фитинг — и готова металлопластиковая система. На самом деле, готова не система, а отдельный ее узел. Чтобы создать ту или иную инженерную систему нужно учесть и предусмотреть еще множество факторов, которые являются специфичными именно для данного материала, конкретной схемы работы и конкретных условий эксплуатации. Именно поэтому, без грамотного проекта, разработанного с учетом всех особенностей металлопластиковых трубопроводов, нельзя надеяться на надежность и долговременную безаварийную эксплуатацию системы.

Хотелось бы надеяться, что уроки описанной аварии заставят заказчиков и монтажников ответственнее относиться к проектированию, как к основе дальнейшей безопасной эксплуатации объектов.



Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

Распечатать статью:
Уроки одной аварии

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Металлические трубы и пластиковые трубы

Что следует учитывать при выборе между металлическими трубами и пластиковыми трубами?

1. Доступные типы труб
2. Преимущества металлических и пластиковых труб
3. Недостатки металлических и пластиковых трубопроводов
4. Возможные области применения

При планировании следующего сантехнического, строительного или промышленного проекта вам необходимо оценить различные типы труб, которые вы потенциально можете использовать для своей работы. В большинстве случаев выбор сводится к двум основным типам: металлические трубы и пластиковые трубы.

В зависимости от целей вашего проекта и от того, какое приложение вам нужно выполнить, тип трубы, которая вам нужна, будет меняться. В этой статье мы рассмотрим различные факторы, которые необходимо учитывать при выборе между металлическими и пластиковыми трубами, что может помочь вам принять окончательное решение.

Доступные типы труб

Что касается металлических труб, существует множество их видов. Это одни из наиболее часто используемых металлических изделий, используемых в транспортной, строительной и обрабатывающей промышленности.

Сталь

Стальные трубы являются одними из наиболее широко используемых металлических труб. Наиболее распространенной маркой стали, используемой для труб, является марка 304, но также используются и многие другие. Они легкие, немагнитные, могут быть закалены методом холодной обработки и обладают высокой устойчивостью ко многим факторам окружающей среды и химическим веществам.

Черный чугун и сталь

Они не оцинкованы и защищены покрытием из оксида железа, придающим им характерный темный цвет. Черные стальные трубы более податливы и изготовлены из разных металлов из черных железных труб и подходят для различных применений.

Оцинкованная сталь и железо

Оцинкованная сталь и железо — это металлы, защищенные цинковым покрытием, которое улучшает физические свойства, такие как устойчивость к ржавчине и долговечность. Они обычно дешевле, чем обычные стальные трубы.

Помимо металлических труб, пластиковые трубы также являются распространенным материалом в различных сантехнических, архитектурных и смежных областях. Вообще говоря, используются три разновидности пластиковых труб:

ПВХ

Один из наиболее известных видов пластиковых труб, ПВХ, также известный как поливинилхлорид, является недорогим и распространенным вариантом для перекачки воды. Как правило, они просты в установке, легки и имеют несколько доступных способов соединения.

PEX

Трубы PEX, также называемые сшитым полиэтиленом, используются для перекачки воды. Они могут иметь цветовую кодировку, чтобы сантехники и техники могли идентифицировать горячие и холодные линии.

ХПВХ

Это другая форма труб из ПВХ, буква C в начале названия указывает на то, что трубы пропитаны хлором. Этот дополнительный материал улучшает физические свойства этой пластиковой трубы.

Преимущества металлических и пластиковых труб

Главным преимуществом использования металлических труб является их долговечность. Они обладают высокой прочностью, способны выдерживать экстремальные температуры, давление, устойчивы к ударам, коррозии, вибрации и другим видам повреждений.

Еще одним преимуществом является то, что металлические трубы пластичны, то есть они имеют тенденцию изгибаться, а не трескаться или ломаться под давлением. Это уменьшает возможность разлива или утечки материалов, транспортируемых по трубе.

Металлические трубы, как правило, также имеют малый вес и легко поддаются механической обработке, что означает, что с ними легко работать. У производителей нет проблем с созданием, настройкой и установкой металлических труб. Эта простота производства также позволяет им быстро создавать запасные части, когда это необходимо. Таким образом, легко найти или настроить трубы в соответствии с требованиями вашей работы.

Одним из самых больших преимуществ является то, что с пластиком, как правило, легко работать. Их легко лепить, резать и формировать в нужные вам формы и размеры. Это снижает объем работ, необходимых для их изготовления и установки.

Пластиковые трубы также нереактивны, что означает, что они не вступают в реакцию при контакте с разнородными материалами (в отличие от некоторых металлов). Они также очень устойчивы к коррозии, так как пластмассы, используемые в трубопроводах, специально разработаны для удовлетворения требований конкретной трубопроводной системы.

Пластиковые трубы обычно имеют низкую теплопроводность, что означает, что они могут поддерживать температуру материала внутри без образования конденсата, как это делают некоторые неизолированные металлические трубы.

Недостатки металлических и пластиковых труб

Несмотря на многочисленные преимущества, металлические трубы имеют ряд недостатков. Во-первых, они имеют меньший срок службы, чем пластиковые трубы. Однако при хорошем уходе они могут прослужить более 50 лет, так что это не часто является большой проблемой.

Во-вторых, они более подвержены ржавчине и коррозии, чем пластиковые, особенно при переноске воды. Это просто связано с их природой, но с правильной изоляцией и защитным покрытием этой проблемы можно избежать.

Пластиковые трубы также имеют свои недостатки. Они подвержены деформации при воздействии колебаний температуры. И, несмотря на простоту настройки, вы можете обнаружить, что размеры пластиковых труб (особенно для ПВХ) могут быть ограничены. Это связано с тем, что фитинги, используемые для соединения труб из ПВХ, могут быть громоздкими, что может быть трудно приспособить в ограниченном пространстве.

Возможны также проблемы с безопасностью при транспортировке воды в жилых домах. Трубы PEX потенциально могут загрязнять воду, придавая ей странный запах и вкус.

Наконец, большинство пластиковых труб не подходят для наружного применения. При воздействии УФ-излучения они могут быть повреждены излучением, которое выщелачивает пластик в транспортируемый материал.

Возможные области применения

Металлические трубы могут использоваться для транспортировки различных материалов, от питьевой воды до газа и пара высокого давления. Это делает их пригодными для транспорта, производства и промышленных целей.

Металлические трубы также можно использовать в строительстве. Это отличные материалы для кровли, подвесных конструкций, трубчатых и решетчатых мачт, строительных лесов, опор, полок, лестниц и многого другого.

Пластиковые трубы обычно не используются в строительстве. Вместо этого они используются для транспортировки питьевой воды, сточных вод, жидкостей для обогрева и охлаждения, орошения, сжатого воздуха, газов, химикатов и других подобных материалов внутри здания.

Key Takeaway

Как видите, когда дело доходит до металлических труб по сравнению с пластиковыми, у каждого варианта есть свои преимущества, недостатки и рекомендуемые области применения. В зависимости от того, что влечет за собой ваш проект, будет правильный материал для труб, который подойдет вам и удовлетворит все ваши рабочие потребности.

Не знаете, что выбрать? Если вы рассматриваете металлические трубы, то лучше всего обратиться к профессиональному производителю металлических труб, например, к Supreme Pipe. Отправьте нам сообщение здесь, и мы поможем вам выяснить, какие металлические трубы лучше всего подходят для вашего проекта.

Поделись этим блогом

Металлические и пластиковые трубы, необходимые для применения со сжатым воздухом

Роб Марсилья, менеджер по развитию бизнеса — коммерческие продукты, Asahi/Америка

Введение

Металлические трубы использовались и устанавливались для жидкостей и газов с середины ^го века. Металлические трубы прочны, безопасны и обеспечивают отличные эксплуатационные характеристики для многих требовательных услуг. Пластиковые трубы являются альтернативой металлическим трубам для многих жидкостей. Они не обладают такими же характеристиками высокого давления, но обладают высокой коррозионной стойкостью. Они не ржавеют, не окалины, ямы или коррозии. Они легкие и простые в установке, что делает их отличным выбором для многих применений с жидкостями. За десятилетия пользователи узнали, что система пластиковых трубопроводов при правильном выборе и установке требует минимального обслуживания и будет служить много лет. Поскольку термопластиковые трубы являются идеальным выбором для транспортировки жидкостей, как пластиковые трубы будут работать со сжатым воздухом? В этой статье основное внимание будет уделено пригодности систем пластиковых труб, а также методологии соединения в системах сжатого воздуха.



Термопластичные материалы для труб

Существует два основных типа пластиковых материалов – термопласт и термореактивный материал. Мы сосредоточимся на термопластах и ​​обсудим некоторые из них. Термопластичные материалы перерабатываются в расплаве. Термопластичные смолы можно подвергать термической обработке и либо экструдировать в формы, такие как трубы, либо формовать компоненты, такие как фитинги. Термопласт подразумевает, что материал обрабатывается и может быть переработан путем плавления и формования с использованием тепла. Существуют три основные группы термопластичных материалов, используемых для изготовления трубопроводов: винилы, олефины и фторполимеры. Виниловые материалы включают поливинилхлорид (ПВХ) и хлорированный поливинилхлорид (ХПВХ). Олефиновые материалы включают полиэтилен (ПЭ) и полипропилен (ПП). Существует несколько фторполимерных материалов, таких как Halar (ECTFE) и PVDF. Кроме того, существует акрилонитрилбутадиенстирол (АБС), который относится к своему классу.



Пластиковые трубы для сжатого воздуха и стандарты OSHA (отбор вариантов)

Варианты труб из термопластика для сжатого воздуха ограничены. Прежде всего, это связано с катастрофическим режимом разрушения многих пластиков. Это основная причина, по которой ПВХ и ХПВХ не следует использовать в системах сжатого воздуха. Трубы из ПВХ и ХПВХ выходят из строя небезопасным, катастрофическим образом. Стандарты OSHA гласят, что если термопластичные материалы для трубопроводов используются для сжатого воздуха или газа, «трубы должны быть либо изготовлены из ударопрочного материала, либо заключены в него». (Стандартная интерпретация OSHA от 28 февраля 19 г.91).

Режим катастрофического отказа PVC Schedule 40.

Полипропиленовые (ПП) трубы могут быть небезопасными в холодных условиях без кожуха, так как они становятся более хрупкими при понижении температуры. Доступны трубы ABS, предназначенные для сжатого воздуха, но они не совместимы со всеми компрессорными смазками и могут выйти из строя из-за использования несовместимой смазки. Фторполимерные материалы, такие как PVDF и халар, стоят слишком дорого.



Полиэтилен (ПЭ) Материал

Полиэтилен может быть разработан для работы со сжатым воздухом. Обладает отличными физико-механическими свойствами и широкой химической стойкостью. Материал сохраняет свои пластические свойства значительно ниже 0°F (<-40°F). Если бы он потерпел неудачу, он потерпел бы неудачу в безопасном режиме. Этот ударопрочный материал просто раздуется и порвется, сохраняя целостность материала трубы.

Пластичное разрушение Air-Pro® компании Asahi/America при избыточном давлении в безопасном режиме во время испытания на разрыв (давление ≥ 800 фунтов на кв. дюйм).

Полиэтиленовая смола для применения со сжатым воздухом должна быть специально разработана, чтобы противостоять окислительному эффекту сжатого воздуха для долговременной работы. Стандартные внутренние трубы из полиэтилена высокой плотности в США, такие как PE4710, предназначены для жидкостей, но не для сжатого воздуха. Европейские производители полиэтиленовых смол формулируют класс смолы, известный как PE100, для работы как с жидкостями, так и с воздухом/газом. Трубопроводная система из полиэтилена PE100, разработанная специально для применения со сжатым воздухом, продается в Северной Америке с 19 века.92. В 1993 г. Управление по охране труда и промышленной гигиене штата Калифорния выпустило письмо, подтверждающее, что эта трубопроводная система со специальной формулой PE100 соответствует требованиям испытаний в Калифорнии и может быть установлена ​​в системах сжатого воздуха. Этот сертификат был обновлен и повторно выдан в марте 2021 года. С 1993 года в Северной Америке были установлены тысячи систем трубопроводов сжатого воздуха из PE100 для различных применений без каких-либо опасных отказов.



Способы соединения труб из ПЭ100

Трубы и фитинги из полиэтилена 100 могут быть соединены методом плавления, который представляет собой разновидность плавления. Соединение тепловым сплавом соединяет две расплавленные поверхности вместе и позволяет им охлаждаться под давлением. В результате этого процесса получается одна непрерывная деталь без каких-либо посторонних материалов или швов. Сварной шов такой же прочный, как и сама труба. Трубы и фитинги ПЭ100 соединяются раструбным или стыковым соединением. При раструбной сварке труба вставляется в раструбные фитинги с небольшим конусом; конический фитинг увеличивает давление трубы до упора в фитинг. Вся глубина вставки является зоной сварки. Фитинги для стыковой сварки имеют такой же внутренний диаметр (ID) и внешний диаметр (OD), что и трубы для сварки встык. Две трубы могут быть соединены встык без муфты. Сварка встык всегда дает внешний и внутренний валик. Надежность и целостность стыковых сварных швов полиэтилена общепризнанны. Газовая промышленность США десятилетиями использует полиэтиленовые трубы, сваренные встык, для подземных газоснабжающих предприятий.

Трубы и фитинги Asahi/America Air-Pro®, соединенные немеханическим методом сварки встык и раструб, как показано на рисунке.



Два подхода к соединению трубопроводов сжатого воздуха

Важно понимать, как соединяются трубы. Утечки дороги и расточительны. Отверстие ¼ дюйма при 100 фунтах на квадратный дюйм теряет около 104 кубических футов в минуту (куб. футов в минуту) и может стоить до 10 000 долларов в год. Утечки в соединениях являются распространенной причиной потерь энергии сжатого воздуха. Есть две философии соединения, которые следует учитывать:

1. Механическое соединение: системные соединения, в которых используется прокладка, уплотнительное кольцо, трубный герметик и т.п. для обеспечения герметичности системного соединения. Примеры могут включать соединения фланец-фланец, резьбовые соединения, компрессионные соединения, соединения с нажимной посадкой и соединения типа «про-пресс».
2. Немеханическое соединение: Системные соединения, обеспечивающие неразъемное соединение. Обычно называемые сварными соединениями, они включают паяные и паяные соединения меди, а также сварные материалы из стали и нержавеющей стали. Сварные соединения также включают гомогенные соединения, полученные раструбным и стыковым сплавлением полиолефинов, а также соединения винила и АБС, «клееные растворителем».



Почему в отрасли сжатого воздуха нужны оба варианта соединения?

Существует множество объектов, требующих плановой корректировки и перенастройки своей работы. Пивоваренные заводы, специализированные механические мастерские и сборщики, а также специализированные типографии нуждаются в разборке и повторной сборке частей своей системы сжатого воздуха. В этих случаях необходима система, включающая механические соединения. На рынке представлено множество высококачественных алюминиевых трубопроводных систем, которые обеспечивают возможность сборки, разборки и повторной сборки системы, сохраняя при этом ее работоспособность.

Air-Pro® от Asahi/America, покрытый химической пылью, безопасно работает на заводе по производству удобрений.

Система трубопроводов Air-Pro® компании Asahi/America, изготовленная по специальному рецепту из полиэтилена, установленная на производственном объекте.

Конечно, существует много более постоянных установок, которые после установки рассчитаны на то, чтобы оставаться на месте в течение значительного периода времени. Производственные помещения часто имеют центральные подсобные помещения, где различные службы питаются по всему заводу. Сжатый воздух является одним из них. Здесь основная магистральная линия (или линии) постоянно проложена по всему заводу. Эта линия сварена, чтобы служить фиксированной линией.

Во многих случаях трубопроводы сжатого воздуха проложены под землей. Производственные городки, военные объекты, производители тяжелого оборудования, железнодорожные и лесопилочные склады, а также тематические парки — все это примеры объектов с обширными подземными установками, где утечка — анафема. Здесь идеальна неразъемная, устойчивая к коррозии система, такая как гомогенная плавкая система PE100.

Air-Pro® компании Asahi/America в заглубленном устройстве на железнодорожной станции.



Почему в отрасли сжатого воздуха нужны как металлические, так и пластиковые трубы?

Большинство приложений имеют разные системные требования, и один размер не может подойти всем. Даже в упомянутых выше приложениях система с постоянной магистральной линией может иметь множество ответвлений и требовать, чтобы эти ответвления можно было адаптировать к смене инструмента. Таким образом, можно сказать, что механическое и немеханическое соединение, а также металлические трубы и трубы из полиэтилена PE100 необходимы для удовлетворения разнообразных требований, предъявляемых к приложениям сжатого воздуха.

Применение	Пригодность
	Металл	ПЭ100
Давление выше 230 psi	ДА	НЕТ
Температура выше 120°F	ДА	Ограниченный срок службы
Морской или агрессивный	Ограниченный срок службы	ДА
Под землей	Механические соединения — №	ДА
Надземный	ДА	ДА
Портативность	Механические соединения — ДА	Соединение Fusion — №
Типовой цех	ДА	ДА
Типовое промышленное предприятие	ДА	ДА
Чистый – без примесей	ДА – (алюминий/медь)	ДА
Срок службы 50 лет	?	ДА

На приведенной выше диаграмме показано, что как металлические, так и PE100 трубопроводные системы имеют некоторые ограничения, отмеченные как «НЕТ» или «ограниченный срок службы». Тем не менее, оба варианта, вероятно, будут работать с большинством реальных приложений. Для этих применений необходимо учитывать стоимость владения, простоту использования и гибкость системы, устранение точек утечки и срок службы.



Заключение

Консультантам по сжатому воздуху необходимы как механические, так и немеханические варианты трубопроводов, а также варианты из металла и полиэтилена 100, чтобы удовлетворить потребности своих клиентов. Поскольку PE100 можно соединять с металлическими системами механическими средствами, возможна гибридная система как с металлическими трубами, так и с трубами из PE100; действительно, некоторые могли бы назвать это «лучшим из обоих миров».

Для получения дополнительной информации посетите https://www.asahi-america.com.

Читать статьи на Оценка системы трубопроводов сжатого воздуха, , посетите сайт www.airbestpractices.com/system-assessments/piping-storage.

Для экспертных презентаций посетите наш раздел архива вебинаров, посвященный Очистка воздуха и трубопроводы , на сайте www. airbestpractices.com/webinars.



ЧТО ЗНАЧИТ ОГНЕСТОЙКОСТЬ ТРУБЫ?

Этот пост был первоначально опубликован в ноябре 2017 года и дополнен дополнительной информацией и ресурсами, в том числе двумя видеороликами о прожигании.



Когда мы говорим о пластике и огнестойкости, большинство людей представляют себе плавление пластика в костре или сгибание пластиковых ложек зажигалкой.

Хотя многие пластмассы не выдерживают нагревания и огня (а именно полипропилен и полиэтилен), это относится не ко всем термопластам. В частности, хлорированный поливинилхлорид (ХПВХ) предназначен для ограничения воспламеняемости и образования дыма.

На самом деле, многие области применения, в которых трубы из ХПВХ указаны из-за их устойчивости к теплу, давлению и коррозии, делают это потому, что они также удовлетворяют строгим требованиям в отношении огнестойкости и дымостойкости.

Но какие качества следует искать в системе трубопроводов из термопласта, чтобы убедиться, что они удовлетворяют требованиям огнестойкости вашего применения?



Оценка огнестойкости

При оценке огнестойкости ХПВХ следует учитывать несколько факторов. В приведенном ниже видеоролике об испытаниях на сжигание представлен краткий обзор основных характеристик ХПВХ, которые способствуют его исключительным характеристикам пожарной безопасности.





Сопротивление воспламенению

Температура мгновенного воспламенения — это самая низкая температура, при которой достаточное количество горючего газа может быть воспламенено небольшим внешним пламенем. Температура мгновенного воспламенения ХПВХ составляет 900°F (482°C), что делает его гораздо менее восприимчивым к воспламенению, чем другие термопластические материалы.



Сравнение температур мгновенного воспламенения





Сопротивление горению

Сопротивление горению материала измеряется с помощью предельного кислородного индекса (LOI), который представляет собой процент кислорода, необходимый в окружающей атмосфере для поддержания пламени. Корзан 9LOI 0107 ® ХПВХ составляет 60%. Для справки: атмосфера Земли на 21% состоит из кислорода.

Из-за этого в момент, когда вокруг трубы гаснет пламя, материал самогасится и горение прекращается. И наоборот, после возгорания полиэтилен (ПЭ) и полипропилен (ПП) будут продолжать гореть.



Сравнение предельного кислородного индекса





Сопротивление распространению пламени

Сопротивление распространению пламени является важным свойством, поскольку сдерживание пламени помогает пожарным или системам пожаротушения быстрее тушить возгорание, ограничивая ущерб имуществу и оборудованию.

Воспламеняемость Corzan CPVC проверена в соответствии с UL 94, который определяет воспламеняемость пластиковых материалов, используемых в компонентах и ​​частях готовых изделий.

В частности, это испытание измеряет устойчивость материала к горению, каплеобразованию, свечению и прогоранию. Corzan CPVC достиг самого высокого рейтинга вертикального горения, доступного в рамках испытаний: V0.



Сопротивление дымообразованию

Как и в случае с пламенем, ограничение распространения дыма в одной области ограничивает потенциальный ущерб имуществу от дыма. Это особенно важно в чистых помещениях, где частицы могут загрязнять оборудование и продукты.

Во время горения ХПВХ выделяет газ и выделяет некоторое количество дыма, но благодаря конструкции полимера и компаунда Corzan количество дыма ограничено. Кроме того, в тот момент, когда пламя удаляется из трубы, материал самозатухает и прекращает выделение дыма.



Теплопроводность

Экстремальная жара может привести к возгоранию при наличии надлежащего топлива и кислорода. Хотя брандмауэры предназначены для предотвращения распространения дыма и пламени по зданию, они не могут остановить передачу тепла через материал трубопровода.

Металлические трубы обладают высокой теплопроводностью и очень хорошо передают тепло. В редких случаях тепло от огня в одной комнате может вызвать пожар в соседней комнате из-за передачи сильного тепла по трубопроводу.

ХПВХ, напротив, имеет низкую теплопроводность, что ограничивает передачу тепла через брандмауэры.

Стоит отметить, что при работе с легковоспламеняющимися материалами или если вас беспокоит воспламеняемость, металлические трубы лучше выдерживают нагрев, чем ХПВХ. Хотя ХПВХ ограничивает горение после удаления пламени, он все равно будет гореть и в конечном итоге выйдет из строя в определенный момент, прежде чем металлическая система. Если у вас есть вопросы, позвоните в нашу службу инженерной поддержки.



ХПВХ в полупроводниковой промышленности

При производстве полупроводников и на других предприятиях с чистыми помещениями первостепенное значение имеет огнестойкость и дымостойкость материала трубопровода. Во многих случаях продукты и оборудование в этих чистых помещениях имеют высокую стоимость, а распространение пламени и дыма может привести к высокой стоимости замены.

FM Global, международная инжиниринговая компания по страхованию имущества и предотвращению убытков, страхует ряд объектов такого типа. Чтобы ограничить свою ответственность, они разработали Одобрения FM, которые частично проверяют продукты и услуги по предотвращению убытков имущества, подтверждая, что они соответствуют строгим стандартам предотвращения убытков.

Чтобы быть застрахованными FM Global, строительные материалы для чистых помещений должны соответствовать утверждению FM 4910. Этот стандарт проверяет горючесть материала и выделение загрязняющих веществ. Corzan CPVC соответствует этому стандарту.



У вас есть дополнительные вопросы о ХПВХ и огнестойкости?

Поговорите с нашими экспертами по продуктам и техническим специалистам о ваших конкретных потребностях. Они могут ответить на любые вопросы о качествах ХПВХ, рекомендуемом использовании и особенностях установки.









Чем трубы из ХПВХ отличаются от металлических труб?

Введение

В течение десятилетий системы металлических трубопроводов были стандартом для многих промышленных применений. Углеродистая сталь, нержавеющая сталь и другие сплавы прочны, долговечны и способны выдерживать высокие температуры и повышенное давление в этих средах.

Другая основная причина, по которой обычно выбирают металлические системы, заключается в том, что они привычны. Инженеры получили полное представление о возможностях материала, в том числе о том, когда возникнут проблемы, и о масштабах этих проблем.

Когда речь идет о промышленных трубопроводных системах, любое решение о переходе от известного к неизвестному принимается без малейших колебаний и по уважительной причине. Любая ошибка может стоить компании миллионы, а инженеру — репутации.



Альтернативная стоимость металла

Тем не менее, альтернативная стоимость использования проверенного и надежного может быть столь же пагубным. Многие промышленные применения, включая химическую обработку, хлорно-щелочную переработку, переработку полезных ископаемых и производство электроэнергии, реализуют огромную ценность систем трубопроводов, изготовленных из хлорированного поливинилхлорида (ХПВХ).

В частности, благодаря переходу на трубы, фитинги и клапаны из ХПВХ промышленные предприятия сокращают затраты на монтаж, сокращают время простоя и повышают эффективность процессов.



Как пластик может превзойти металл?

Технология ХПВХ была специально разработана для удовлетворения требований суровых промышленных условий. В 1958 году компания Lubrizol первой превратила ХПВХ в полезный материал для изготовления труб и фитингов. Corzan ^® ХПВХ представляет собой термопласт, способный выдерживать длительное воздействие высокой температуры и повышенного давления, обеспечивая превосходную коррозионную стойкость.

На этой странице подробно описано, чем ХПВХ можно сравнить с металлом и чем он отличается. Он также пытается развеять некоторые мифы о ошибочно воспринимаемых недостатках материала.

Если вы рассматриваете ХПВХ для своей промышленной системы или даже сомневаетесь, стоит ли придерживаться металла, мы надеемся, что эта страница поможет вам получить рекомендации и ответить на несколько вопросов.



Содержание

Что такое ХПВХ?

Термостойкость и устойчивость к давлению

Коррозия

Накипь

Стоимость установки

Безопасность

Развенчание мифов о трубопроводах из ХПВХ

Не все ХПВХ одинаковы



3 Что такое полихлорхлорхлорид?

Хлорированный поливинилхлорид (ХПВХ) является важным конструкционным термопластом из-за его относительно низкой стоимости, высокой температуры стеклования, высокой температуры тепловой деформации, химической инертности и выдающихся механических, диэлектрических, огнестойких и дымопроницаемых свойств.

Концептуально ХПВХ представляет собой гомополимер ПВХ, подвергнутый реакции хлорирования. Как правило, хлор и ПВХ реагируют по основному свободнорадикальному механизму, что может быть осуществлено с помощью различных подходов с использованием тепловой и/или УФ-энергии.

Содержание хлора в базовом ПВХ может быть увеличено с 56,7% до 74%, хотя обычно большинство коммерческих смол ХПВХ содержат от 63 до 69% хлора. По мере увеличения содержания хлора в ХПВХ температура стеклования (Tg) — область температур, в которой полимер переходит из твердого, стеклообразного материала в мягкий, каучукоподобный материал, — значительно увеличивается.

Дополнительные атомы хлора защищают углеродную основу полимера от химического воздействия и придают ему большую термостойкость. Повышенная теплостойкость позволяет использовать ХПВХ при более высоких температурах. Соединение также по своей природе инертно по отношению к кислотам, основаниям, солям и алифатическим углеводородам, которые вызывают коррозию металлов.



Диаграмма ХПВХ (слева) на молекулярном уровне по сравнению с ПВХ (справа). Красные сферы представляют элементы хлора.



Смола ХПВХ затем смешивается с добавками. Количество и комбинация этих добавок изменяет многие свойства смолы ХПВХ, одновременно облегчая ее перерабатываемость.





Устойчивость к температуре и давлению

Способность материала выдерживать высокую температуру и давление в течение продолжительных периодов времени имеет важное значение для работы промышленной системы. При любой слабости здесь руководители предприятия будут регулярно проводить ремонт, отключая систему для внепланового технического обслуживания и, возможно, преждевременно заменяя систему трубопроводов.

Металл зарекомендовал себя как способный выдерживать требования по нагреву и давлению, но как насчет ХПВХ?

Установление стандарта

Каждый материал трубопровода должен эмпирически подтвердить, какой уровень внутреннего давления он может выдержать. Для термопластов как ASTM, так и ISO публикуют методы определения номинального давления для термопластичных трубных материалов, но чаще всего в Состояния.

В соответствии со стандартом ASTM D2837, способность материала трубопровода выдерживать давление определяется путем воздействия на ряд образцов давления, при котором труба разрывается в течение времени от нескольких часов до более 10 000 часов. Данные анализируются с использованием линейного регрессионного анализа, а напряжение, необходимое для срока службы в 100 000 часов (долговременная гидростатическая прочность или LTHS), определяется путем экстраполяции. С помощью LTHS категория гидростатической расчетной основы (HDB) определяется для материала с использованием следующей таблицы ASTM.





Расчетный коэффициент (часто называемый «коэффициентом безопасности»), равный 0,5, затем умножается на HDB материала в фунтах на кв. дюйм, чтобы определить максимально допустимое напряжение на материал или гидростатическое расчетное напряжение (HDS). , для водных применений.

Этот расчетный коэффициент основан на двух группах условий:

1. Производственные и испытательные переменные, в частности нормальные отклонения в материалах, производстве, размерах, хорошие методы обращения и процессы оценки.
2. Переменные применения и использования, в частности: установка, окружающая среда, температура, связанная с этим опасность, желаемый ожидаемый срок службы и выбранная степень надежности.

Согласно ASTM, этот расчетный коэффициент определяет, что материал «способен выдерживать продолжительное время с высокой степенью уверенности, что разрушение трубы не произойдет».

ХПВХ рассчитан таким образом на давление воды как комнатной температуры (73°F), так и 180°F. Таблица снижения номинальных характеристик приведена для других температур в пределах рабочего диапазона материала.





Ниже приведены максимальные рабочие температуры и диапазоны давления Corzan CPVC, определенные ASTM D2837. Красная область — это то, что большинство инженеров воспринимают как возможности CPVC. Светло-серый — это фактический полный рабочий диапазон Corzan CPVC.





Преимущества ХПВХ по сравнению с металлом

Коррозия

Наиболее значительным преимуществом трубопроводной системы из ХПВХ по сравнению с металлическими аналогами является ее коррозионная стойкость.

Металлические трубопроводные системы подходят для обработки чистой воды с нейтральным pH. Однако, как только pH жидкости значительно выходит за пределы нейтрального (~7) или появляется соль (например, солоноватая или морская вода), металлы начинают подвергаться коррозии и могут относительно быстро разлагаться.

Причина в том, что ионы в кислых (pH < 7) и щелочных (pH > 7) жидкостях, а также в солевых растворах способны реагировать со многими металлами, вызывая коррозию. Эта атака ускоряется, когда присутствует растворенный кислород.





И наоборот, трубы и фитинги, изготовленные из материала ХПВХ, по своей природе инертны к большинству кислот, щелочей и солей, что означает, что агрессивные ионы, атакующие металлы, проходят прямо через ХПВХ, оставляя трубопровод неповрежденным.

Коррозия металла:

Металлы могут подвергаться точечной коррозии, при которой крошечные ямки образуются по длине трубы, уменьшая толщину стенки трубы и снижая ее способность выдерживать давление.

Еще одной причиной для беспокойства является щелевая коррозия. Именно здесь ионы жидкости концентрируются в щелях вокруг сварных швов, фланцев и других типов трубных соединений. Это накопление ионов может быстро разрушить материал, вызывая утечки в сварных швах и соединениях.

Последствия коррозии

Последствия и серьезность коррозии в системе трубопроводов зависят от области применения, но в целом коррозия может привести к следующим проблемам:

• Номинальное давление снижается из-за утончения стенок трубы.
• Скорость потока можно снизить, увеличив требования к насосам.
• Чистота жидкости может быть загрязнена, так как корродированные частицы уплывают. Это является серьезной проблемой для приложений с высокими стандартами чистоты.
• Затраты на установку возрастут, так как для сварки системы требуются высококвалифицированные рабочие. Этот уровень мастерства требует значительных затрат, которые растут по мере того, как самые опытные сварщики приближаются к пенсии.

Прочие соображения:

• Внешняя коррозия : Серьезной проблемой для растений в прибрежных районах является содержание солей в атмосфере, которые могут разъедать внешнюю поверхность металлической трубы. В некоторых районах заводы ежегодно прибегают к окраске наружных трубопроводов, чтобы защитить их поверхность.
• Защита окислительного слоя : На поверхности некоторых металлов естественным образом образуется окислительный слой, или для создания этого слоя можно вручную наносить добавки. Это окисление помогает укрепить трубу, создавая вокруг нее броню, непроницаемую для атак. Эта броня может помочь защитить трубу от уровней pH, немного отличающихся от нейтрального, расширяя ее рабочий диапазон. Однако даже оксидированные слои не выдерживают воздействия более агрессивных кислот и оснований.



Накипь

Накипь представляет собой еще одну серьезную угрозу для промышленных трубопроводов, поскольку она может значительно снизить скорость потока.

При различных уровнях pH и температурных диапазонах некоторые ионы металлов растворимы в воде, что позволяет им проходить через систему металлических трубопроводов практически без проблем.

Однако, если жидкость, в которой растворяется металл, выходит за пределы диапазона его растворимости, ионы могут выпадать из раствора и прикрепляться к стенкам металлической трубы. Эти ионы со временем накапливаются, образуя нечто похожее на накипь внутри трубы.





Процессы, в которых участвуют магний, кальций, железо, алюминий и диоксид кремния, подвержены повышенному риску образования накипи. Кальций, например, имеет очень узкий диапазон растворимости, что создает огромную склонность к выпадению из раствора.

Накипь обычно возникает там, где в потоке есть завихрения. Эти завихрения можно обнаружить вблизи дефектов трубы, например, вокруг швов и фланцев. Когда жидкость закручивается вокруг этих водоворотов, образуется концентрация ионов, увеличивающая вероятность образования накипи.

При использовании CPVC масштабирование практически не требуется. Материал имеет значительно более низкое сродство к образованию накипи, чем металлы.



Знаете ли вы?

Трубы и фитинги имеют коэффициент С Хазена-Уильяма, который является мерой трения потока: чем выше рейтинг, тем меньше трение. Рейтинг труб Corzan составляет 150, и он может поддерживать этот рейтинг на протяжении всего срока службы. И наоборот, новый чугунный трубопровод имеет рейтинг только 120, который может упасть до 60-80, если он изношен или покрыт ямками.



Последствия образования накипи

По мере образования накипи диаметр трубы может сужаться, и ваша система будет испытывать несколько вредных побочных эффектов:

• Эффективность насоса снижается.
• Давление в системе повысится.
• Накипь может отслаиваться и засорять фильтры или загрязнять саму жидкость.
• Как и в случае с коррозией, для создания гладких сварных швов потребуются высококвалифицированные рабочие, чтобы избежать образования накипи, что увеличивает общие затраты на установку.



Стоимость установки

Затраты на оплату труда, изготовление и другие затраты на установку могут составлять более половины общей стоимости установки трубопроводной системы. На следующем графике с данными, подготовленными журналом Chemical Engineering Magazine , показан индекс затрат на установку Corzan 6 дюймов. Трубопроводные системы из ХПВХ по сравнению с металлическими и термопластичными альтернативами.





Когда дело доходит до монтажа, ХПВХ имеет ряд преимуществ по сравнению с металлическими аналогами. Ниже мы рассмотрим, почему система Corzan предлагает одну из самых низких затрат на установку среди всех материалов для трубопроводов.

Сварка швов

Швы металлических труб свариваются вместе с использованием интенсивного нагрева и часто металлического наполнителя. Этот процесс сопряжен с двумя проблемами:

1. Чтобы уменьшить вероятность коррозии или образования накипи, требуются специальные методы сварки и оборудование. Высококвалифицированные рабочие, необходимые для выполнения этих сварных швов, пользуются большим спросом и стоят дорого.
2. Часто требуется получение разрешений на проведение огневых работ в расчетных зонах, получение которых может быть хлопотным и дорогим.





С другой стороны, система ХПВХ сплавляется с помощью простого двухэтапного процесса цементирования растворителем. Растворяющий цемент не является клеем. Вместо этого он создает химическую связь, которая соединяет две части вместе. После отверждения соединение фактически становится самой прочной частью трубопроводной системы, поскольку толщина стенки в два раза больше, чем у цельного куска трубы.

В то время как цементирование растворителем требует некоторой подготовки, обучение можно провести на месте менее чем за 15 минут и не требует специального оборудования.

Если для соединения труб из ХПВХ требуется сварка, используются аппараты для сварки горячим воздухом, что устраняет необходимость в пламени.

Вес

ХПВХ весит 1/6 веса стали сопоставимого размера. 6-дюймовая труба Corzan сортамента 80 весит около 6 фунтов/фут, тогда как эквивалентная стальная труба может весить от 25 до 29 фунтов/фут. (по выборке производителей стальных труб).

Другими словами, разница в весе между 50-фут. кусок корзановой трубы и стальной трубы весит примерно 1150 фунтов. Это приводит к меньшему количеству необходимых рабочих, ограниченному количеству тяжелой техники (если таковая имеется) и повышению безопасности труда.

Необходимая рабочая сила и оборудование

Вес системы металлических трубопроводов требует привлечения большего числа рабочих для обработки, установки и крепления трубопровода. Кроме того, потребуется тяжелая техника для транспортировки и подъема трубопровода на место.

Кроме того, стоимость рабочей силы возрастает по мере повышения требований к уровню квалификации рабочих. Особенно это касается сварных швов.

Изготовление

Из-за своего веса, необходимости применения специальных методов сварки и требований к электричеству/огню большая часть системы металлических трубопроводов изготавливается за пределами площадки и доставляется на объект автотранспортом.

Этот процесс может оказаться дорогостоящим, поскольку для транспортировки трубопровода предусмотрены специальные приспособления. Кроме того, есть ограниченное право на ошибку. Любые просчеты или ошибки сборки, сделанные за пределами площадки, могут привести к дорогостоящему ремонту на месте.

ХПВХ может быть изготовлен заранее, но благодаря двухэтапному процессу сварки растворителем и тому факту, что материал легко режется, изготовление на месте не усложняет процесс установки.

На самом деле, материал ХПВХ предлагает установщикам гибкость для корректировки курса по мере необходимости без каких-либо дорогостоящих изменений конфигурации.

Техническое обслуживание

В течение срока службы трубопроводной системы требуется регулярное техническое обслуживание, независимо от того, выбираете ли вы металлическую трубопроводную систему или ХПВХ. Обычное техническое обслуживание может включать в себя интеграцию нового оборудования, изменение компоновки или замену случайно поврежденных секций.

Тем не менее, система из ХПВХ более выгодна, чем металлические трубы, когда речь идет о техническом обслуживании. При использовании металлических трубопроводов вам часто приходится заключать контракт с монтажником труб, и от них может потребоваться изменить конфигурацию некоторых соединений или сварных швов. Кроме того, металлическая система негибкая, поэтому тонкие настройки выравнивания могут потребовать дорогостоящих изменений конфигурации.

После незначительного обучения сварке растворителем труб и фитингов из ХПВХ любой подрядчик-механик или инженер по техническому обслуживанию предприятия может заменить, отремонтировать и модифицировать систему. Сама труба также достаточно гибкая, поэтому один или два человека без специального оборудования могут легко отрегулировать выравнивание.



Безопасность

ХПВХ также предлагает ряд преимуществ в плане безопасности по сравнению с альтернативными металлами.

Теплопроводность

ХПВХ имеет очень низкое значение теплопроводности. Коэффициент теплопередачи Corzan CPVC составляет примерно 1/300 от коэффициента теплопередачи стали, что снижает затраты на энергию и обеспечивает гораздо более низкую температуру поверхности. Это не только снижает потребность в дорогостоящей изоляции, но и ограничивает воздействие на рабочих опасности ожогов.





Пожарная безопасность

ХПВХ не поддерживает горение. Это происходит благодаря предельному кислородному индексу (LOI), равному 60. LOI — это процентное содержание кислорода, необходимого в атмосфере для поддержки горения.

Так как атмосфера Земли состоит только из 21 процента кислорода, труба или фитинг Corzan не загорятся, если к ним постоянно не приложено пламя, и перестанут гореть, как только источник воспламенения будет удален.

Легкий

ХПВХ легче маневрировать. Это помогает снизить напряжение и травмы рабочих во время установки. Это также устраняет необходимость в тяжелом оборудовании во время установки.

Отсутствие пламени или источника воспламенения

Системы из ХПВХ не требуют установки открытого пламени или источника воспламенения. Вместо этого система быстро, легко и безопасно соединяется с помощью растворяющего клея, резьбы или отбортовки.

Рекомендуется использовать клей на растворителе в хорошо проветриваемом помещении.



Развенчание мифов о трубах из ХПВХ

Одна из причин, по которой системы металлических трубопроводов настолько распространены, заключается в том, что существуют некоторые неправильные представления о ХПВХ и термопластах в целом. Мы хотим развенчать некоторые из этих мифов.

ХПВХ не выдерживает высоких температур и давлений

Трубы и фитинги из ХПВХ Corzan обладают прочностью, позволяющей соответствовать требованиям к давлению в технологических процессах даже при повышенных температурах. Он доказал свою надежность в сотнях реальных приложений, а также соответствует стандартам ASTM.

ХПВХ не выдерживает длительного воздействия солнечного света, ветра, дождя и влажности.

признаны отличными блокаторами УФ-излучения. Эти добавки помогают защитить углеродную основу полимера от воздействия УФ-излучения.

ХПВХ нельзя использовать для изготовления всех деталей трубопроводной системы.

ХПВХ производится с использованием простых методов литья под давлением и прессования. Многие производители имеют возможность создавать любые трубы, фитинги или клапаны, необходимые для промышленной системы.

Для промышленного применения это означает, что вся система может быть изготовлена ​​из материала Corzan. Один материал для всех компонентов ограничивает сложность и позволяет избежать дорогостоящих обходных путей конфигурации.





ХПВХ слишком дорог

Хотя ХПВХ может иметь более высокую стоимость материала, чем некоторые металлы, материал является лишь частью общей стоимости жизненного цикла трубопроводной системы. Монтаж, техническое обслуживание и срок службы также необходимо учитывать.

Если учесть все затраты на трубопроводную систему, система Corzan может обеспечить значительную экономию по сравнению с металлическими альтернативами, а также с другими термопластами.



Не все ХПВХ одинаковы

Важно отметить, что не все CPVC работают одинаково. Компаунды ХПВХ изготавливаются из базовых смол с различной молекулярной массой и разным содержанием хлора, а также с различными добавками к компаундам, которые могут повлиять на их совместимость и долгосрочную работу.

Чтобы обеспечить долгосрочную работу системы, рекомендуется проконсультироваться с поставщиком труб, чтобы узнать, какие конкретные испытания готовой продукции проводил производитель труб. Эти тесты включают в себя:

• Требования к минимальному давлению разрыва
• Допуски на размеры
• Требования к остаточному напряжению
• Требования к ударам при падении
• Тестирование свойств сплава

Обеспечение надежности

Компания Lubrizol является пионером в области технологии ХПВХ. Мы разработали это соединение почти 60 лет назад и потратили десятилетия, постоянно оттачивая и развивая его возможности.

Сегодня на Corzan CPVC полагаются при промышленном применении во многих отраслях, включая химическую обработку, переработку хлора и щелочи, переработку полезных ископаемых, производство электроэнергии, производство полупроводников и очистку сточных вод.

Кроме того, при выборе материала важно обращать внимание не только на изделие. Команда Corzan Material and Piping Solutions региональных специалистов по продуктам и инженерам всегда готова предоставить экспертные консультации, информацию и обучение на протяжении всего срока службы трубопроводной системы.

Если вы хотите узнать больше о Corzan CPVC или у вас просто есть вопросы о процессе перехода от системы металлических трубопроводов, мы будем рады назначить время для разговора.

Основные сведения о фитингах для труб. Типы фитингов для труб, материалы и области применения

Фитинги для труб — это компоненты, используемые для соединения секций труб с другими продуктами для управления потоками, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы фитингов для труб, которые можно использовать для соединения труб с поручнями и другими архитектурными элементами, где не требуется герметичное соединение. Фитинги для труб могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов для труб: Ассортимент фитингов для труб, включая тройники и заглушки.

Изображение предоставлено Cegli/Shutterstock.com. Поэтому термин «фитинги для труб» иногда будет упоминаться в контексте труб, а также труб. Хотя по форме они похожи на трубные фитинги, фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрывают друг друга, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубопроводов, их использование в соединениях труб встречается реже. Достаточно сказать, что, несмотря на общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же товары.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и методов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным описанием фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Объяснение трубных фитингов: материалы для фитингов и производственные процессы

Литой и ковкий чугун

Фитинги для чугунных труб относятся к бесступичным и раструбным типам. Бесступичные конструкции основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью хомутов, обычно ленточных хомутов из нержавеющей стали, которые сжимают эластомерный материал и образуют уплотнение. Эти конструкции без втулки или без втулки иногда называют резиновыми трубными муфтами или резиновыми сантехническими муфтами, и они особенно популярны для перехода от одного материала к другому — например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и со ступицей и втулкой, сегодня соединяются в основном с помощью эластомерных прокладок, которые устанавливаются внутри раструба и позволяют вставлять гладкий конец трубы или фитинг. Старые системы до 1950-е были зачеканены с использованием комбинации расплавленного свинца и волокнистого материала, такого как пакля. Чугунные трубы иногда соединяют болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных установках, могут подвергать трубу осадочным напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено Promus/Shutterstock.com

Несмотря на то, что доступны как фитинги для труб из ковкого чугуна, так и фитинги для труб из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также известных как «черная труба») и оцинкованных труб, используемые в жилых и коммерческих сантехнических работах, обычно отливаются и называются «фитингами из ковкого чугуна». Они могут быть оцинкованы. Хотя в стандартах указаны резьбовые фитинги до довольно больших диаметра, в настоящее время они обычно не используются, так как нарезание резьбы на трубах большого диаметра считается излишне сложным.0015

Сталь и стальные сплавы

Фитинги для стальных труб часто выдавливаются или натягиваются на оправку из сварных или бесшовных труб. В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают по месту либо встык, либо враструб. Фитинги для сварки враструб, обычно кованые, предназначены для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны в классах давления 3000, 6000 и 9000, соответствующих Графику 40, 80 и 160. трубка. Муфтовые фитинги привариваются с помощью угловых сварных швов, что делает их менее прочными, чем фитинги, свариваемые встык, но все же предпочтительнее резьбовых фитингов для высокотехнологичных работ. Необходимость компенсационного зазора в фитинге исключает их использование в пищевой промышленности под высоким давлением.

Фитинги и отрезки труб, соединенные стыковыми сварными швами
, требуют подготовки концов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70/Shutterstock.com

Также используются фланцы

, в результате чего фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. д. Большинство трубопроводного оборудования, такого как насосы и компрессоры, также подключаются через фланцы по той же причине.

Фланцевые фитинги

доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварку в горловину, сварку внахлест, кольцевое соединение, резьбовое соединение и надевание. Резьбовой фланец подходит только для приложений с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокие давления. Фланцы внахлестку часто используются там, где часто происходят разъединения, поскольку фланец может свободно вращаться, что упрощает выравнивание отверстий под болты. Особым случаем является так называемый глухой фланец, который используется для герметизации конца трубопровода, но позволяет позже подключиться к другой трубе или оборудованию.

Фланцы могут использовать несколько различных способов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особо плотное соединение и при той же нагрузке на болт, что и плоская прокладка, могут противостоять более высокому давлению.

Прежде всего, три стандарта регулируют фланцы труб. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец. ASME B16.47 охватывает две серии, A и B, которые представляют собой изделия большого диаметра. Фланцы серии A тяжелее и толще, чем серии B, для того же давления и размера. Фланцы серии B обычно выбирают для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в системах с питьевой водой при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а вместо этого отражает историческую практику. Размеры этих фланцев соответствуют ASME B16.1, стандарту для фланцев и фланцевых фитингов из чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к аналогично подготовленным концам труб
для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai/Shutterstock.com

Трубные фитинги из нержавеющей стали

могут использоваться в санитарных целях, таких как пищевая и молочная промышленность, и обычно оснащены быстроразъемными зажимами, позволяющими демонтировать линию для внутренней очистки. Фланцы для этих зажимных систем доступны в виде привариваемых элементов или, во многих случаях, в виде тройников, тройников и т. д. с фланцем, встроенным в фитинг.

Секции металлических труб также могут быть соединены и собраны в виде трубопроводов с использованием трубных муфт и других стандартных трубных фитингов с резьбой, таких как металлические торцевые заглушки или 180-градусные колена.

Цветные металлы

Алюминиевые фитинги

обычно отливают. Они доступны во всех тех же формах или формах, что и стальные фитинги. Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые представляют собой сочетание стилей резьбового соединения и соединения под сварку встык. Также существуют варианты сварки внахлест. Для сварки алюминиевых фитингов обычно требуется процесс MIG или TIG.

Алюминиевая труба

также является популярным выбором для создания поручней, и доступно множество фитингов для структурных применений, как свариваемых, так и надеваемых/зажимных.

Доступны фитинги из красной латуни

, такие как латунные патрубки, соответствующие диаметру трубы, и их часто собирают пайкой или пайкой.

Бетон

Фитинги для бетонных труб доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми стоками. Помимо типичных соединений звездой, специализированные фитинги включают порталы для служебных отверстий и различные стили хранилищ. В типичных соединениях используются концы фитингов с заплечиками, которые сопрягаются с ответными частями приемных труб. Резиновая прокладка обеспечивает герметичность соединения.

Пластик

Фитинги для пластиковых труб

доступны как со сваркой враструб (иногда называемой сваркой растворителем), так и с резьбой, причем первый вариант является наиболее распространенным. Фитинги для сварки враструб предназначены для химической сварки на месте, что делает установку быстрой и простой. Пластиковые трубы обычно монтируются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстро действует. Муфты обычно используются для соединения и соединения прямых участков трубы вместе.

Фитинги

доступны в стандартных формах и стилях, а также в диапазонах размеров материалов, обычных для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, РЕХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают переходники, отводы, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб или фитингов из ПВХ — круглый, но доступны и другие формы профилей, например, квадратные фитинги из ПВХ. Однако эти альтернативные профили фитингов обычно связаны с трубой из ПВХ, предназначенной для конструкционного использования, например, для ограждений, перил или использования в качестве мебели, и не связаны с трубой из ПВХ, предназначенной для работы с жидкостями. Помимо ПВХ, для конструкционной арматуры могут использоваться и другие материалы, например, фурнитура для перил из оцинкованной трубы.

Другие фитинги из ПВХ включают конструкции с зазубренными вставками, которые предназначены для использования с трубками и вдавливаются в трубку и закрепляются ленточными зажимами.

Фитинги из CPCV

, а также фитинги из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются фитингами, свариваемыми растворителем. Также широко доступны подходящие переходники для смены типа материала, например, с ХПВХ на латунь.

В некоторых случаях, когда используются пластиковые трубы, например, в сантехнике для сливов раковин, некоторые приспособления для труб, такие как p-образные сифоны, могут быть соединены с помощью резьбового соединения с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для устранения засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты сварки внахлест или с плавлением. Точно так же фитинги для труб ПДВФ выпускаются с раструбными или резьбовыми соединениями.

Там, где требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать нейлоновые фитинги для труб, которые можно использовать с нейлоновыми трубками или трубами, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических процессах с жидкостями используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал имеет высокую чистоту, поэтому не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет контролировать процесс по мере необходимости, а гладкая поверхность предотвращает образование накипи или других остатков на внутренней поверхности трубы.

Лабораторные приложения также могут часто использовать стеклянные трубки и фитинги из стеклянного профиля.

Стеклянную трубу

не следует путать с трубами со стеклянным покрытием, которые правильнее называть трубой со стеклянным покрытием.

Керамическая глина

Фитинги для стеклокерамических труб доступны в типичных конфигурациях, необходимых для канализационных систем. Как и в случае с чугуном, для этих фитингов обычно используется раструбное соединение с уплотнительным кольцом или прокладкой, используемой для герметизации соединения.

Типы трубной арматуры: применение и промышленность

Выноски

Резьбовые фитинги соответствуют стандартному формату на чертежах. Номинальный размер стоит перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размеру ответвлений, или для редукционных фитингов наибольший размер предшествует наименьшему размеру. Таким образом, 1 x 1 x 3/4 Street Tee; Y-образный изгиб 1 x 1x 3/4 45°; крест 1 х 3/4 х 1/2 х 1/4; и так далее. Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано ANSI.

Типы резьбы

В большинстве труб используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

• Трубная резьба по американскому национальному стандарту (NPT)
• Трубная резьба Британского стандарта (BSPT)

Основное различие между ними заключается в угле конусности. В системе NPT угол конусности резьбы составляет 60 градусов, тогда как в фитингах с британской стандартной трубной резьбой (BPST) угол конусности составляет 55 градусов. В дополнение к трубным фитингам с конической резьбой, в этих системах также используются фитинги с прямой трубной резьбой, которые не полагаются на конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство трубных фитингов с резьбой рассчитаны на правостороннюю резьбу, но есть некоторые варианты с левой резьбой (LH).

Также доступны фитинги для метрических труб

, идентифицируемые по номинальному наружному диаметру и шагу резьбы. Таким образом, ниппель для метрической трубы M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 ниппеля на миллиметр.

Резьбовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну наружную и одну внутреннюю резьбу. Трубы легко нарезаются в полевых условиях. Соединение резьбовых труб и фитингов может быть облегчено тефлоновой лентой или компаундом для труб. При нанесении компаунда рекомендуется наносить его только на наружную резьбу, чтобы избежать попадания каких-либо загрязнений в трубопровод при сборке соединения.

Типичный 3D-конвейерный рендеринг.

Изображение предоставлено: cherezoff/Shutterstock.com

Схемы трубопроводов обычно представляют собой однолинейные или двухлинейные чертежи, в зависимости от сложности установки. Там, где зазоры узкие, а также для многих трубопроводов заводского изготовления, используется двухлинейный чертеж, на котором размер трубы показан в масштабе. Для более простых установок достаточно однолинейного чертежа с фитингами, клапанами и т. д., обозначенными символически. Чертежи трубопроводов иногда изображают «развернутыми», что предполагает, что вертикальные трубы развернуты в горизонтальной плоскости или наоборот, что позволяет показать всю систему трубопроводов в одной плоскости.

Велдолец

Эти небольшие привариваемые ответвления усиливают трубу в месте проделанного отверстия, устраняя необходимость в дополнительном армировании. Различные формы этих фитингов доступны под различными торговыми марками, включая стыковые и раструбные фитинги, резьбовые варианты, а также некоторые специальные конструкции, позволяющие выполнять соединения в коленях и т. д.

Процесс сварки

Концы труб и фланцы подготовлены под сварку встык в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или менее стены скошены до прилежащего угла 70°, и между ними оставлен зазор 3/16 дюйма. Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стенке отшлифован небольшой задний угол, служащий местом для опорного кольца. Раструбные сварные швы обычно используются для тонкостенных труб. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, должен быть сертифицирован для конкретного процесса. Трубы иногда должны быть предварительно нагреты перед сваркой и термообработаны после, чтобы уменьшить тепловое напряжение.

Накладной фланец приварен спереди (показан) и сзади.
Привинчиваемые фланцы иногда усиливаются аналогичным передним сварным швом.

Изображение предоставлено: 22 августа/Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, свариваемых встык, делают использование фитингов под сварку враструб привлекательным. Для фитингов под приварку в раструб не требуется скоса, а сам раструб служит для выравнивания трубы. Единственным особым требованием является то, что труба должна быть немного выдвинута из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление секций трубопровода, называемых «катушками», часто выполняется в помещении, где процесс изготовления может быть автоматизирован. Соединения труб могут быть прокатаны на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Для повышения производительности можно применять такие методы, как дуговая сварка под флюсом.

В качестве альтернативы традиционным сварным трубопроводным системам предлагаются несварные фитинги или соединители для сварных труб. Используя сочетание обжатых механических фитингов с холодной гибкой трубы или трубопровода, это решение устраняет напряжения в трубопроводе в результате операции сварки, снижает затраты и может обеспечить модульную систему, которую легче разобрать или модифицировать по мере необходимости.

Пластиковые трубы и трубы из полиэтилена высокой плотности, в частности, могут быть соединены с помощью тепловой сварки, иногда называемой электромуфтовой сваркой. Трубы могут быть сварены встык или в раструб. Это довольно распространенная практика при монтаже трубопроводов из ПНД большого диаметра. Для выполнения этих сварных швов имеется ряд специализированного оборудования.

Сварочный аппарат для термического соединения секций трубы ПНД.

Изображение предоставлено: Юттана арткла/Shutterstock.com

Как правило, при использовании пластиковых труб и фитингов необходимо учитывать снижение номинальных значений давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снижение номинального давления при температурах выше 73 градусов по Фаренгейту. А для заданной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, соединения или клапаны, может иметь номинальное давление меньше, чем у прямой трубы того же размера.

Формы и стили фурнитуры

Название большинства подходящих фигур говорит само за себя. К общедоступным относятся:

• колпачки
• заглушки
• соски
• отводы
• тройники
• wyes
• крестов
• союзов
• втулки
• переходники
• адаптеры

Трубные заглушки или колпачки можно использовать для герметизации концов труб. Некоторые формы заглушек высокого давления используются для временной герметизации концов труб, чтобы облегчить испытания под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Механически обработанная трубная заглушка для использования при опрессовке трубопровода

Изображение предоставлено: Mechanical Research & Design, Inc.



Колено

можно приобрести с изгибами 22-1/2°, 45° и 90°. Обратные изгибы используются для перемещения жидкости с полным изменением направления на 180°. Небольшие отрезки трубы с резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «уличная» и «служебная», характеризуют фитинги с наружной резьбой. Муфты используются для соединения труб с резьбой без необходимости поворачивать любую трубу. Адаптеры позволяют системе переключаться между материалами, например между пластиковой и металлической трубой.

Отводы труб изготавливаются в соответствии со спецификацией и обычно обозначаются кратным диаметру трубы. Например, изгиб 5D в 10-дюймовой трубе будет иметь радиус изгиба, в пять раз превышающий диаметр. Также указывается угол изгиба.

Фитинги для спринклеров

В системах пожаротушения и спринклерах пожаротушения могут использоваться трубы нескольких видов, чаще всего стальные (черные трубы или оцинкованные трубы), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб фитинги могут иметь резьбу, сварку или использовать нарезанные или накатанные концевые трубы и соединители, в которых используются кольцевые и кулачковые системы для соединения труб друг с другом. Соединители быстро и легко устанавливаются, исключая стоимость и сложность других методов, таких как сварка. В результате эти кольцевые и кулачковые системы, по-видимому, весьма распространены в этой отрасли.

Соединения с прорезями

обычно разрешены техническими условиями для труб сортамента 40 или выше, где более высокие номера сортамента указывают на увеличенную толщину стенки трубы. Типы соединений труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных установках, обычно припаиваются, но ограниченное использование паяных соединений разрешено NFPA 13 для применений, характеризующихся низким риском опасности и малой посещаемостью.

Пластиковая труба

может использоваться в некоторых системах пожаротушения и спринклерных установках в соответствии с NFPA 13. Для ХПВХ соединение с помощью растворителя стандартных фитингов для сварки враструб является обычным методом соединения трубных фитингов из ХПВХ со спринклерной трубой. В жилых помещениях с ограниченным освещением также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо принять дополнительные меры для обеспечения надлежащей поддержки системы и защиты труб и фитингов от прямого воздействия огня.

Сотрудничество Указания/Атрибуты

Падение давления на коленах и фитингах может быть значительным или незначительным, в зависимости от длины системы. Для длинных пробегов это обычно считается «незначительными потерями». Для систем, содержащих минимальное количество прямых труб, эти перепады играют важную роль. Инженеры-трубопроводчики часто определяют и рассчитывают эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы. Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

Помимо организаций, которые спонсируют коды для труб и трубопроводов, таких как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных трубах специального назначения, изготовлении трубопроводов и т. д.

• http://www.cispa.org: торговая организация, предоставляющая информацию о чугунных канализационных трубах.
• http://www.fpi.com: Организация, занимающаяся изготовлением труб и особенно их сваркой.
• http://www.plasticpipe.org : Организация, занимающаяся пластиковыми трубами.
• http://www.awwa.org: сайт Американской ассоциации водопроводных сооружений.
• http://www.opuspiping.org: сайт, разработанный Фондом образования и исследований в области машиностроения (MCERF) в качестве интерактивной онлайн-замены Руководству по установке качественных трубопроводов.
• http://www.ncpi.org: Торговая организация производителей глиняных труб.

Сводка

В этом руководстве представлены основные сведения о фитингах для труб, их материалах, производстве, конкретных типах, областях применения и особенностях использования. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники или просмотреть сведения о конкретных продуктах.

Акронимы

• АБС-акрилонитрилбутадиенстирол
• AWS — Американское общество сварщиков
• DWV — дренаж, отвод и вентиляция
• MEP — механика, электрика, сантехника
• NPT — коническая трубная резьба National
• NPS — прямая трубная резьба National; также, номинальный размер трубы
• PCCP — Цилиндрическая труба из предварительно напряженного бетона
• PE — полиэтилен (PEX, сшитый)
• P&ID — схема трубопроводов и приборов
• ПП—полипропилен
• ПВХ — поливинилхлорид
• SDR — стандартное соотношение размеров
• WPS — Спецификация процедуры сварки

Источники:

1. https://www. plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
2. https://www.who.int
3. https://info.myssp.com/blog/frequently-asked-questions-about-fittings
4. https://www.myssp.com/product-information/interchange-and-intermix

Другие изделия из труб

• Типы труб из нержавеющей стали
• Общие сведения о трубах и трубопроводах
• Принципы гибки труб
• Трубы из нержавеющей стали
• Процессы гибки труб
• Ведущие компании по гибке труб в США
• Типы фланцев
• Типы медных труб
• Общие сведения о трубной арматуре

Еще от оборудования

ПВХ для труб | Emco Industrial Plastics

Назад к МатериалыПВХ

• ПВХ, Тип I
• ПВХ, Тип II
• ПВХ, класс труб
• ПВХ, расширенный
• ПВХ, 300 класса общего назначения
• ПВХ, класс изгиба 350
• Гибкая трубка из пищевого ПВХ
• ПВХ, пленка
• Обработка и изготовление ПВХ

Выберите тип ПВХ ← Назад к ПВХПВХ, Тип IPVC, Тип IIPVC, Марка для трубПВХ, Вспененный ПВХ, Марка 300 общего назначенияПВХ, Класс 350 для изгибаГибкие трубки из ПВХ для пищевых продуктовПВХ, пленкаОбработка и изготовление ПВХ

Труба ПВХ изготавливается из специальной смеси поливинилхлоридного материала с уникальными физическими свойствами, необходимыми для применения в трубопроводах (т. е. повышенной ударопрочностью и хорошей огнестойкостью). Линейка изделий из ПВХ трубного сортамента включает трубы сортаментов 40 и 80 диаметром от 1/4″ до 24″. Трубопроводные системы из ПВХ могут выдерживать более трех четвертей требований к температуре/давлению современных типичных технологических установок. Напорная труба из ПВХ имеет верхний предел рабочей температуры 200 ° F (93°C), или примерно на 60°F (15°C) выше, чем у ПВХ типа I класса I. Как и у всех термопластичных трубопроводных систем, способность ПВХ выдерживать давление зависит от диаметра трубы, толщины стенки и температуры. По мере увеличения диаметра трубы и температуры номинальное давление продукта снижается. Например, труба из ПВХ сортамента 80 диаметром 1/2″ рассчитана на непрерывную работу под давлением 850 фунтов на кв. дюйм при 73°F (23°C). Та же самая труба в эксплуатации при температуре 180°F (82°C) имеет максимальное номинальное рабочее давление 210 фунтов на кв. дюйм при этой температуре. 6-дюймовая труба из ПВХ сортамента 80 рассчитана на давление 270 psi при 73°F и 54 psi при 200°F.

Поскольку химические свойства смол могут различаться, а также типы и количество добавок, свяжитесь с представителем Emco Industrial Plastics перед проектированием систем обработки материалов с использованием ПВХ.

Торговые марки

• Harvel® Duct
• Harvel® LXT Расписание 80
• Harvel® Schedule 40
• Harvel® Schedule 80

Emco Industrial Plastics не претендует на то, чтобы представлять всех перечисленных производителей или продукты с торговыми марками. Этот список предназначен в качестве руководства по стандартным материалам, которые можно приобрести у Emco Industrial Plastics, Inc. Для получения дополнительной информации свяжитесь с представителем Emco Industrial Plastics, заполнив форму ниже.

Вам требуется изготовление или обработка труб из ПВХ?

Свяжитесь с нами сегодня для ваших потребностей в производстве и обработке!

Запрос на изготовление/механическую обработку

Имя (обязательно)

Компания

Электронная почта (обязательно)

Телефон

Требуемый тип услуги Выберите. .. ПроизводствоОбработкаОба

Комментарий / Детали (обязательно)

at a Glance

Generic Name
Поливинилхлорид, класс трубы

Доступен в
SHAD 40, DEAD 80, другие

Запустите QUOTE

Отправить нам сообщение:

* * Галерея

Складские продукты Характеристики Приложения Преимущества Марки

Стандартные продукты

Тип	Размер	Длина	Цвет
Схема 40	1/4″ – 24″ диам.	Длина 20 футов, CTS	Натуральный, черный
Схема 80	1/4″ – 24″ диам.	Длина 20 футов, CTS
Прочее	Фитинги: тройники, колена, фланцы, муфты, заглушки, крышки, втулки, крестовины, соединения

Свойства

Физические свойства	Единицы измерения	ASTM	Результат	фунтов/дюйм³	Д792	0,0506
Водопоглощение, 24 часа	%	Д570	0,05

Механические свойства	Единицы измерения	ASTM	Результаты
Прочность на растяжение при пределе текучести	фунт/кв. дюйм	Д638	7450
Модуль упругости при растяжении	фунт/кв. дюйм	Д638	420000
Прочность на изгиб	фунт/кв. дюйм	Д790	14450
Модуль упругости при изгибе	фунт/кв. дюйм	Д790	360000
Прочность на сжатие	фунт/кв. дюйм	Д695	9600
Твердость по Роквеллу R		Д785	110 – 120
Ударная вязкость по ИЗОД Надрез	фут-фунт/дюйм	Д256	0,75

Тепловые свойства	Единицы	ASTM	Результаты
Коэффициент линейного теплового расширения	(x 10⁻⁵ дюймов/дюйм/°F)	Д696	2,9 х 10⁻⁵
Температура теплового прогиба при 264 фунт/кв. дюйм	°F		170
Класс воспламеняемости		UL94	В – О

Электрические свойства	Единицы	ASTM	Результаты
Диэлектрическая прочность, 1/8″ th.	В/мил	Д149	1413
Диэлектрическая проницаемость при 60 Гц		Д150	3,70 при 30°F
Объемное удельное сопротивление	Ом-см	Д257	1,2 x 10¹²

Приложения

• Резервуары сварные, вкладыши
• Клапаны, фитинги и системы трубопроводов
• Воздуховоды
• Насосы

Преимущества

• Высокая ударопрочность
• Размерно стабильный
• Легко обрабатывается стандартными металлообрабатывающими инструментами
• Коррозионностойкий
• Легко склеиваемые и свариваемые
• Легкий
• Превосходные электрические свойства
• Отличная огнестойкость
• Хорошая химическая стойкость

Марки

• Тип I
• Тип II
• Труба марки
• Расширенный

ПРИМЕЧАНИЕ.
