Подключение RGB светодиодной ленты к контроллеру

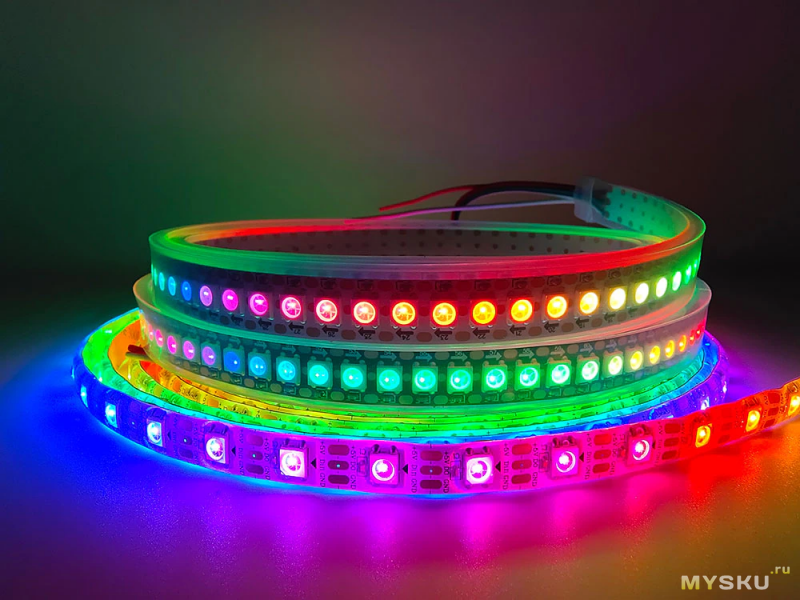

Что такое RGB светодиодная лента?

RGB (Red, Green, Blue – красный, зеленый, синий) – это светодиодная лента, которая меняет цвет свечения во время работы. В каждом LED модуле находятся три светодиода – красный, синий и зеленый. Меняя яркость свечения каждого кристалла, можно получить любой цвет видимого спектра.

Единственно отличие RGB LED от одноцветной только количеством выводов. Здесь их 4 – три из них для питания каждого отдельного кристалла и один общий плюс.

Существуют особые светодиодные ленты с пятью выводами. Маркируются они как LED RGB W (W – white). Пятый вывод отвечает за белый свет. В трехцветном диоде белый цвет получается при смешивании всех трех цветов в одинаковых долях. Такой «белый» отличается от чистого моно- света. Поэтому появился тип LED с четвертым кристаллом белого цвета.

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения.

Рассмотрим на примере светодиодная LED лента Feron LS607, 60SMD(5050)/м 14.4Вт/м 5м IP65 12V RGB Артикул 27651. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м х 14,4Вт х 1,2 (коэффициент запаса) = 86,4Вт

Если длина 15 метров, то БП нужен в 3 раза мощнее – 270Вт. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например, нужно подключить 10 метров LED ленту Feron LS607, 60SMD(5050)/м 14.4Вт/м 5м IP65 12V RGB Артикул 27651. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

После установки и подключения, вы сможете:

• Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
• Регулировать яркость – аналогично обычному диммеру.
• Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи:

Блок питания => RGB контроллер => RGB лента

Важно запомнить: участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Конец ленты потускнеет. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-). При подключении следующих элементов цепи важно соблюдать полярность.

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутать местами, то ничего страшного не произойдет, просто цвета будут перепутаны.

Подпишитесь и узнавайте первыми о новостях и акциях Отправляя запрос, Вы соглашаетесь на обработку персональных данных

как подключить и правильно настроить

Светодиодные ленты давно применяются для местной подсветки и в качестве основного освещения. Но кроме монохромных (одноцветных) разных цветов есть управляемые ленты RGB (Blue, Green, Red), способные менять свой цвет. Одним из производителей таких устройств является компания Apeyron.

Содержание:

1. RGB технология

2. Выбор блока питания (драйвера) для полосы

3. Как управлять светом RGB ленты

4. Выбор контроллера для RGB ленты

5. Способы подключения

6. Видео обзор работы комплекта с пультом

RGB технология

В самой схеме и работе многоцветной полоски есть ряд особенностей.

Отличия от обычной ленты

Как и обычная, RGB лента представляет собой печатную плату в виде узкой полосы, вдоль которой нанесены токопроводящие полоски. В отличие от стандартной, на ленте RGB таких полосок не 2, а 4 или 5 – общих и по одному для каждого цвета.

На плате методом SMM (Surface Mounted Mevice – прибор, монтируемый на поверхность) установлены резисторы и светодиоды, которые меняются в зависимости от типа ленты:

• Монохромная. Могут быть любого размера и необходимого цвета.
• RGB. В ней используются светодиоды SMD 5050. Этот диод состоит из трех светодиодов в одном корпусе. В монохромной ленте они одного цвета, в многоцветной – разного (красного, зеленого и синего). Такое сочетание позволяет менять цвет устройства или делать его белым. Черный цвет обеспечивает отсутствие света.
• RGBW. Кроме цветных диодов, в ленте устанавливаются белые. Это дает дополнительные возможности по управлению яркостью и цветом света.

Кроме устройств, в которых управление всеми светодиодами одного цвета производится одновременно, есть приборы с чипованными диодами. В них находится микросхема, позволяющая управлять каждым светодиодом по отдельности. Это дает возможность реализовать эффекты типа «бегущие огни» или «звездный дождь».

Пример платы RGB ленты

Преимущества и способы применения

Преимуществом таких светодиодных устройств является возможность изменения цвета освещения, как вручную, так и по заранее заданной программе, а также организация разнообразных световых эффектов – переливов цвета, мерцания или, при подключении контроллера к компьютеру или музыкальному центру, светомузыки.

Такие устройства применяются в самых разных местах:

• в подсветке витрин магазинов;
• рекламные надписи;
• создание романтической обстановки в комнате;
• освещение коридора или спальни – ночью включается синий, а вечером или по сигналу датчика движения – яркий белый свет;
• подсветка аквариумов.

Кроме этих вариантов возможно много других. Применение таких устройств ограничено только фантазией дизайнера.

Разноцветные ленты дают простор для возможностей дизайнеров

Выбор ленты

Один из вопросов, на который необходимо дать ответ при организации светодиодного освещения – какую полосу нужно использовать.

Степень освещенности

Прежде всего, нужно решить, в каком качестве будет использоваться светодиодная подсветка:

• Декоративное освещение. Основное значение имеет функциональность контроллера.
• Зонная подсветка. Это дополнительное освещение в комнате. Мощность его составляет лишь часть необходимой для всей комнаты.
• Освещение рабочего места. Узнать требуемую мощность сложно, так как обычно используется вместе с основным освещением. Определяется методом подбора или при помощи онлайн-калькуляторов.
• Основное освещение всего помещения. Мощность определяется по площади комнаты и ее назначению – в спальне принимается 2 Вт/м2, в кухне или детской – 3Вт /м2, а в самом ярко освещенном помещении – 3,5–4.

При составлении проекта учитываются потери света в рассеивателе или в потолочном плинтусе. Они достигают 50%. Возможен вариант двух зонной и многозональной подсветки.

Пример использования зонной подсветки. Такая лента не обеспечит освещение всей комнаты, но может подсветить нужную часть

Тип светодиода

В многоцветной полосе со светодиодами устанавливаются кристаллы SMD5050 размером 5*5 мм, состоящие из трех диодов и имеющие 6 выводов. В одноцветной ленте они одного цвета, а в полосе RGB – разного (красного, зеленого, синего). Рулон такой ленты длиной 5 метров и мощностью 144 Вт.

Кроме обычных диодов есть чипованные, WS2812B и WS2812S. Внешне они похожи на обычные, но внутри содержат ШИМ-контроллер, позволяющий управлять каждым светодиодом в отдельности. Они реализовывают разнообразные эффекты, типа «бегущие огни» или «звездный дождь». Из подобных устройств можно смонтировать LED-экран. Недостаток заключается в высокой цене и необходимости применения специального контроллера.

Плотность диодов

Яркость и цена светодиодной полосы зависит не только от размера и типа диодов. Не меньшее значение имеет плотность установки кристаллов. В ленте RGB она составляет 30–60 шт/м. Для большей яркости применяется двух, трех или четырехрядная с плотностью 120, 180, 240 шт/м соответственно.

Цвет ленты

Цвет RGB полосы регулируется яркостью светодиодов разного цвета. Если диоды включаются полностью, то лента излучает белый свет. При уменьшении яркости одного или двух цветов меняется общий цвет ленты. Это делается при помощи контроллера.

Контроллер позволяет регулировать яркость и цвет ленты

Светодиодная полоса RGB+WhiteRGBW – это двухрядная led-lenta, в которой один ряд выполнен из цветных, а второй из белых светодиодов. Это дает возможность получения пастельных цветов, а также повышенную яркость при обычном освещении.

Степень защиты IP

По уровню защиты от внешних условий устройства делятся от незащищенных (ip20, ip33) до защищенных частично (ip42, ip44) и герметичных (ip67, ip68).

Питание ленты RGB

Самый распространенный вольтаж этих устройств 12-24V. Встречаются приборы питанием 110 и даже 220V, но они мало распространены.

к содержанию ↑

Выбор блока питания (драйвера) для полосы

БП для светодиодных лент выбирается по суммарной мощности устройств, которые будут к нему подключаться. Например, если соединяется 5 метров мощностью 14,4 Вт/м и 3 метра 7,2 Вт/м, то общая нагрузка составляет 14,4*5+7,2*3=93,6 Вт. Учитывая 20% запас (93,6+0,2х93,6=112,32), мощность блока должна быть не меньше 112.32 Вт.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! При подключении светодиодных приборов длинными кабелями, для того, чтобы избежать падения напряжения, используются провода большего сечения. Поэтому целесообразно взять вместо одного драйвера несколько и установить их возле места подключения.

Как и полосы, блоки питания производятся dc12-24v, а также 110 В.

к содержанию ↑

Как управлять светом RGB ленты

Для управления яркостью одноцветной полосы нужен диммер, но для того, чтобы использовать все возможности многоцветных устройств, необходим контроллер. Иначе придется регулировать каждый цвет в отдельности, а световые эффекты будут недоступны.

Комплект контроллера RGB лентык содержанию ↑

Выбор контроллера для RGB ленты

Подбор устройства управления зависит от трех факторов:

• Мощность. Рассчитывается так же, как необходимая мощность БП – по общему количеству подключаемых устройств. Иногда, как при выборе БП, целесообразно приобрести не один мощный RGB-контроллер, а меньшей мощности и RGB-повторитель.
• Желаемого набора функций. Видов управляющих устройств очень много, но, например, для подсветки товара в витрине или аквариума не нужен прибор с большим количеством световых эффектов, а для дополнительного освещения комнаты желательны включение по таймеру или светомузыка.
• Дистанционное управление. Так же, как и при выборе функций, иногда это необходимо, а в других ситуациях это зря потраченные деньги.

При подборе эти моменты учитываются, чтобы не приобретать слишком дорогой прибор, и при этом его возможности были вполне достаточны.

Виды контроллеров

Контроллеры для управления светодиодными лентами RGB существуют разных типов: от самых простых, кнопочных, до оснащенных микропроцессорами и Wi-Fi.

Обычные устройства могут только выбрать определенный цвет и обеспечить несложные световые эффекты. Используются для подсветки витрин магазинов и других мест.

Более сложные модели можно программировать на изменение цвета и эффектов по таймеру. Они могут иметь разъем под flash-память и реагировать на освещенность в комнате и на улице. Существуют также bluetooth-контроллеры, с соответствующим пультом.

Самые сложные устройства могут подключаться к системе «умный дом».

Большинство полос имеют пульт дистанционного управления. Он бывает:

• на кнопках;
• инфракрасным;
• на радиосигналах;
• управление по Bluetooth;
• управление по Wi-Fi.

Два последних могут заменить iPhone или мобильный телефон с Андроидом.

Управлять лентой можно с помощью смартфона

Кроме обычных контроллеров, есть самодельные устройства, работающие на основе микропроцессорной платы Ардуино. Такие самоделки управляют простыми или чиповаными светодиодами, создают световые или цветомузыкальные эффекты. К Arduino-controller также подключаются датчики движения или освещенности.

Режимы работы контроллера RGB

Светодиоды в лентах устанавливаются двух типов:

• простые, управление которыми осуществляется изменением питающего напряжения одновременно по всей длине;
• чипованные, с цифровым управлением цвета каждого диода в отдельности.

Соответственно, контроллеры работают в двух режимах – аналоговом и цифровом. Это разные типы устройств и они не взаимозаменяемые.

к содержанию ↑

Способы подключения

Есть два варианта подключения ленты RGB:

• пайка;
• коннекторы.

Соединение пайкой

Для того чтобы припаять кабель к светодиодной полосе, необходимо:

• Провод сечением до 0,5 мм2. Более толстый может оторвать контактные площадки.
• Паяльник мощностью до 25 Вт. Мощный паяльник перегреет место пайки, и площадка отклеится от основания.
• Припой и нейтральный флюс.
• Термоусадочная трубка длиной 30 мм.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Внимание! Активный флюс использовать нельзя. Он разрушит провод или контактные полоски, а также приведет к КЗ, после чего ленту придется ремонтировать.

Коннекторы для светодиодной полосы RGB

Современный способ подключения – коннекторы. Это небольшие пластмассовые устройства, внутри которых контактные площадки для присоединения к ленте. Их количество должно соответствовать количеству токопроводящих полосок 2, 4 или 5.

Эти приборы выпускаются для различных вариантов подключения:

• с выводами, для подачи питания;
• соединительные, предназначенные для подключения двух отрезков полосы;
• угловые, для соединения под углом;
• в форме «Т» или крестообразные.

И многие другие. С помощью коннекторов можно произвести ремонт устройства своими руками.

Подключение к контроллеру RGB большей длины, чем его номинальная мощность

При управлении светодиодами мощностью, превышающей параметры контроллера, или при подключении устройств, расположенных на большом расстоянии, используется RGB-повторитель.

Сигнал на него поступает от контроллера по тонким кабелям, и устройство управляет свечением рядом расположенных отрезков ленты.

к содержанию ↑

Видео обзор работы комплекта с пультом

📋 Пройдите тест и проверьте ваши знания

Все ли ты знаешь о светодиодной ленте

Share your Results:

Показать код встраивания теста

Предыдущая

Светодиодная лентаКак подключить светодиодную ленту и не допустить ошибок

Следующая

Светодиодная лентаЧто нужно знать при выборе светодиодной ленты и как её подключить

Использование | Светодиодные ленты RGB

Сохранить Подписаться

Пожалуйста, войдите, чтобы подписаться на это руководство.

После входа в систему вы будете перенаправлены обратно к этому руководству и сможете подписаться на него.

Поскольку эти светодиодные ленты очень просты, мы можем легко использовать их с любым микроконтроллером. Мы предлагаем использовать методы затемнения PWM для управления полосой. Поскольку для каждого вывода «светодиода» может потребоваться ампер или больше, силовые транзисторы требуется ! Не пытайтесь подключать контакты напрямую к вашему повседневному микроконтроллеру, они сгорят и/или не будут работать.

Вы можете использовать любой силовой NPN или N-Channel MOSFET, убедитесь, что транзистор рассчитан на то, чтобы пропускать столько тока, сколько вам нужно. Например, поскольку мы потребляем около 0,2 ампера на канал на метр, если у вас есть 5-метровая полоса, вам нужно будет пропустить до 1 ампера на транзистор. Берите массивные пакеты «ТО-220», а не хиленькие маленькие парни. Убедитесь, что они выглядят так:

Для базового недорогого использования мы предлагаем использовать N-канальные МОП-транзисторы, такие как IRLB8721 — они очень популярны и недороги и работают с логикой 3,3 В или 5 В. Если вы не можете получить их, TIP120 также хороши, но потери напряжения в транзисторе больше, чем в MOSFET, поэтому мы рекомендуем их в первую очередь (меньше тепловых потерь, больше света!)

На этой диаграмме показано соединение с N — Канальные МОП-транзисторы, в которых затвор — контакт 1, сток — контакт 2, а исток — контакт 3

IRLB8721 могут выдерживать до 16 ампер непрерывного тока — это как минимум 750 светодиодов, а если они не все ярко-белые, то 1500 светодиодов. В зависимости от продолжительной/общей потребляемой/рассеиваемой мощности может потребоваться радиатор

Для более длинных полос, требующих более 1 ампера, подключите питание непосредственно к полосе, а затем проложите провода питания и заземления обратно к Arduino.

На этой схеме показано подключение мощных NPN-транзисторов, таких как TIP120, где база — это контакт 1, коллектор — контакт 2, а эмиттер — контакт 3. Это очень похоже, за исключением того, что на этот раз у нас есть резисторы 100–220 Ом между выходным контактом ШИМ и база.

Для более длинных полос, требующих более 1 А, подключите питание непосредственно к полосе, а затем подключите провода питания и заземления обратно к Arduino.

Подключите блок питания 9-12 В к Arduino, чтобы Vin подавал высокое напряжение на светодиодную ленту. Если вы хотите, вы также можете просто использовать отдельный провод, который подключается к источнику питания, обеспечивающему около +12 В.

Обязательно соедините землю источника питания с землей Arduino/MOSFET!

TIP120 могут обрабатывать до 5 ампер постоянного тока — это минимум 250 светодиодов, а если не все на ярко-белом, то 500 светодиодов.

 Электропроводка Код Arduino

Это руководство было впервые опубликовано 26 ноября 2012 г. обновлено 26 ноября 2012 г.

Эта страница (использование) последний раз обновлялась 26 ноября 2012 г.

Текстовый редактор на базе tinymce.

Светодиодная лента KLUS, также известная как светодиодная лента или светодиодная лента освещения

Перейти к содержимому Светодиодная лента KLUS, также известная как светодиодная лента или светодиодная лента освещения

Что такое светодиодная лента?
Светодиодная лента также обычно называется светодиодной лентой, светодиодной лентой или светодиодной лентой. Это тонкая, гибкая, низкопрофильная, узкая полоска печатной платы со встроенными светодиодами. Светодиодные ленты премиум-класса KLUS получили сертификат UL для США и Канады, что означает, что каждый продукт или группа продуктов прошли независимые испытания и соответствуют необходимым стандартам безопасности продуктов для Северной Америки.

Как правильно выбрать светодиодную ленту?
Доступны световые полосы с различными характеристиками, рейтингами, размерами и спецификациями в зависимости от цели или использования света.

Ниже приведены некоторые характеристики светодиодных продуктов с пояснениями.

• Цветовая температура — цветовая температура светодиодов относится к теплоте или холодности света. Это происходит от цвета нагретого металла при разных температурах в градусах Кельвина. Цвета варьируются от теплого мягкого оранжевого и желтого до очень яркого холодного белого и синего цветов.
  • Диапазон от 2700K до 3000K — это цвет стандартной лампы накаливания. Идеально подходит для большинства общих приложений внутреннего освещения.
  • От 3500K до 4100K , скорее нейтральный белый, который часто используется для офисных или рабочих помещений.
  • От 5000K до 6500K — это холодный, четкий высокоинтенсивный свет от белого до синего, который отлично подходит для охраны, гаражей или коммерческих помещений.
• Вт на метр / фут – Мощность светодиодной ленты измеряется на метр или на фут.
• Количество светодиодов на метр/фут – Чем больше светодиодов на метр или фут, тем ярче будет световая полоса.
• Люмен на метр / фут — Люмен — это единица измерения видимого светового потока. Для справки, лампа накаливания мощностью 60 Вт дает около 800 люмен.
• Рейтинг CRI — CRI означает индекс цветопередачи. Это измерение того, как цвета выглядят под источником света по сравнению с солнечным светом. Индекс измеряется от 0 до 100. Источник света с 9Показатель CRI 0+ будет отображать цвета почти точно так же, как они выглядели бы при естественном солнечном свете.
• Тип светодиодного чипа — Различные номера чипов — это действительно один и тот же светодиод, только разных размеров.
• Угол луча — Угол луча указывает размер области, освещаемой светом.
