Розетка виды – какие бывают типы, где они применяются и в чем особенность электрических устройств, их целевое предназначение и отличительные характеристики

Виды розеток. Электрические розетки: типы штепсельных соединений

Розетка — электрический разъем, в который включаются бытовые и промышленные электроприборы. Они бывают двух типов: для скрытой установки (внутри стен, столешниц, перегородок) и для открытой установки, когда розетка крепится на поверхность.

Бытовые приборы подключаются к розетке при помощи штепселя, или электрической вилки. В разных странах используются различные формы штепсельных соединений. Об этом надо помнить, отправляясь за границу с электроприборами: вам может потребоваться переходник.



Типы штепсельных соединений розеток

Электрические розетки различаются по типу штепсельного соединения. В разных странах приняты собственные стандарты для розеток и штепселей электрических приборов.

В России и странах СНГ для бытовой техники используются розетки типа C и F (стандарт Евросоюза). Тип A и B (с заземлением) используется в США, а тип G — в Великобритании. Розетки типа D устанавливаются в арабских странах и странах Ближнего Востока, но иногда такой вариант можно встретить и в Британии. В Израиле используются розетки типа H. Китайская бытовая техника для внутреннего рынка рассчитана на розетки типа I.

Совет: Отправляясь за границу, не забудьте взять с собой переходник для ваших электронных гаджетов.



Технические характеристики розеток

Стандартные розетки рассчитаны на напряжение сети 220В. В них можно включать практически любые электроприборы, которые есть у вас в доме: телевизоры, холодильники и прочую, не слишком мощную бытовую технику.

Для более мощных электроприборов, например, духовых или жарочных шкафов и электрических плит используются специальные силовые розетки. Для таких подключений прокладываются отдельные ветки электрической проводки, выполненные из кабеля большего сечения.



Виды розеток



Кроме стандартных розеток для бытовой техники, существуют специальные разновидности розеток:

Влагозащищенные розетки

В помещениях с повышенной влажностью, например, в санузлах, ванных комнатах, и на кухнях рекомендуется устанавливать влагозащищенные розетки. Они имеют пластиковые крышки и прочие предохранительные элементы, которые прикрывают контактные отверстия розетки и защищают ее от попадания влаги на контакты.

Существуют влагозащищенные розетки различных классов, есть даже такие, которые можно устанавливать внутри емкостей с водой, например, в бассейнах. Для санузлов и кухонь достаточно розеток, имеющих класс защиты IP 44. Этот класс защиты предохраняет розетку от сильных брызг со всех сторон, но не защищает от прямых водяных струй или потоков воды. Для таких случаев надо использовать розетки с более высоким классом защиты.

Класс IP, или Ingress Protection Rating (в переводе с английского языка — степень защиты от проникновения) показывает, насколько электроприбор защищен от воздействия внешних факторов: попадания пыли, мелких частиц, влаги. Первая цифра (от 1 до 6) показывает, насколько розетка защищена от попадания твердых частиц. Вторая (от 1 до 8) — показывает защиту от влаги.

Розетки с автоматический защитой

Модели розеток с устройством автоматического отключения при превышении нагрузки или коротком замыкании называют розетками-автоматами. Их желательно устанавливать для подключения крупной бытовой техники: холодильников, мощных микроволновых печей. Такие розетки могут спасти вашу технику от случайных перепадов напряжения в электрической сети: при сильном скачке напряжения они просто отключатся.

Розетки с подсветкой

Розетки с подсветкой имеют небольшой светодиодный источник света, обычно направленный вниз или вверх по стене. Такую розетку хорошо видно в темноте. Розетки с подсветкой чаще всего устанавливают в спальне, прихожей или гостиной, например, для подключения зарядных устройств.

Розетки с USB-портом

Для зарядки гаджетов идеально подойдут розетки с USB-портами. Такая розетка имеет классической разъем для подключения электроприборов, и один или два USB-разъема для зарядки мобильных телефонов, планшетов и других электронных устройств. Очень удобно иметь такие в кабинете или у рабочего уголка.

Какие бывают электрические розетки: виды + фото

У нас уже была статья о том, как выбрать кабель для розетки и там вы могли заметить краткое описание разновидностей. Теперь мы решили детально остановиться на обсуждении этого вопроса и предоставить вам информацию о том, какие бывают электрические розетки.

Если перейти на современный рынок, тогда можно заметить просто огромное количество разнообразных розеток. В бытовых условиях наиболее распространенными считаются штепсельные устройства. Также в этой статье вы узнаете какие бывают разновидности розеток в России и других странах мира.

Разновидность разъема

Во время приобретения розеток вы сможете заметить, что основным отличием считается устройство разъема розетки для подключения электрической вилки. На данный момент каждое государство имеет собственные размеры и стандарты разъемов. На фото ниже вы можете наглядно изучить типы розеток во всех странах мира:

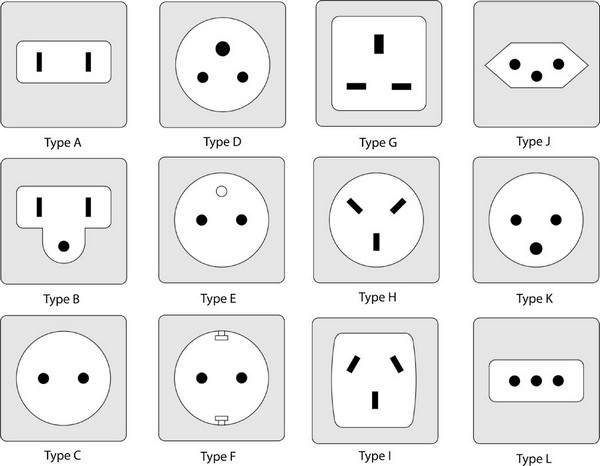

На фото не всегда можно разобраться и поэтому ниже мы решили представить вашему вниманию детальное описание каждого типа:

• A – это американское устройство. На данный момент кроме США подобные розетки также можно найти и в Японии. Заземляющий контакт полностью отсутствует.
• B – это также американская модель, но она имеет заземление.
• C – европейски стандарт. Найти подобные розетки можно не только в странах Европы, но и СНГ. Единственным недостатком подобной конструкции можно считать отсутствие заземления. Однако также следует учесть, что на модели C6 заземление присутствует.
• D – этот тип на данный момент можно встретить в Британии.
• E – французский вариант.
• F – евророзетка с заземлением. Этот вариант можно встретить не только в Европе, но и СНГ.
• G – английский вариант.
• H – израильская.
• I – австралийская.
• J – швейцарская.
• K – датская.
• L – оригинальная розетка, которая используется в Италии.
• M – ЮАР.

Теперь вы точно знаете, какие розетки бывают в разных странах мира. Теперь пришло время рассмотреть виды электрических штепсельных изделий типа C и F.

Технические характеристики

На данный момент напряжение в розетке может быть не только 220 или 380 Вольт. Например, в Америке сейчас принято использовать напряжение в 100-127 Вольт. Евророзетки на 220 Вольт можно использовать для подключения электроприборов мощностью не более 3.5 кВт. Это связано с тем, что силовые розетки не могут выдержать ток, который будет превышать 16 А. Такие модели отлично подойдут для подключения слабых электрических приборов.

Промышленные трехфазные розетки рассчитаны на силу тока в 32 А. Благодаря этому они отлично подойдут для подключения мощной техники.

Такие розетки в большинстве случаев рассчитаны на частоту тока в 50 или 60 Гц. В России или странах СНГ могут использовать первый тип исполнения.

Тип установки

К следующей разновидности можно отнести тип корпуса, который используется в розетке. На данный момент можно встретить накладные розетки, которые используют для наружной проводки. Также можно встретить утопленные розетки, которые подойдут для скрытого монтажа.

Утопленные розетки на сегодняшний день можно понтировать не только в стену, но и в пол. Ниже вы сможете увидеть, как выглядит этот вариант.

К отдельному виду устройств сейчас можно отнести переносные розетки. Это достаточно удобный вариант, но в России он еще не набрал свою популярность.

Дополнительные функции

Также многие розетки на данный момент могут разделяться в зависимости от дополнительных функций. Например, к подобным функциям относят:

1. Влагозащищенные. Подобные розетки имеют степень защиты IP Благодаря этому она способна обеспечить надежную защиту от попадания влаги и пыли.

2. Модель, которая имеет функцию защитного отключения. Если будет обнаружена утечка тока, тогда устройство отключится самостоятельно.

3. Розетка с таймером. Это достаточно удобная конструкция, которая постоянно приобретает популярность.

4. Розетка с ваттметром. Это оригинальное решение для вашего дома. С ее помощью вы узнаете, сколько электроэнергии потребляет определенный прибор. Индикация может меняться автоматически в зависимости от мощности, которая будет потребляться.

5. Устройство с функцией автоматического выталкивания вилки.

6. Евророзетка с подсветкой. Благодаря этому в темное время суток вы сможете увидеть конструкцию розетки.

7. Розетка с USB. Это наиболее распространенные устройства, которые на данный момент пользуются значительной популярностью.

На видео ниже вы сможете получить подробную информацию об этих устройствах.

Надеемся, что эта информация была полезной и теперь вы знаете какие бывают электрические розетки во всех странах мира.

Читайте также: оконная розетка.

как выбрать самому, примеры, фото .

На прилавках магазинов большое разнообразие розеток для электрической сети. Пользователи порой не догадываются о функциональном назначении некоторых из них. Основное назначение розетки – обеспечение питания электроприборов посредством подсоединения к контактам. Несмотря на простую функцию , розетки отличаются большим разнообразием.

Разновидности розеток



Отличаются они:

по виду монтажа



Розетки бывают встраиваемые и наружные. Встраиваемые – это вид внутреннего монтажа. монтажа.

Такая розетка встраивается в отверстие, сделанное специально для нее. Она не заметна, очертания совпадают с поверхностью стены, или выступают лишь на несколько миллиметров.

Наружная розетка крепится к стене или другой плоскости. Называют ее накладной. Применяется в технических помещениях, где отсутствуют требования к дизайну интерьера. Она отвечает лишь функциональному назначению для связи с источником питания.

Данному виду розетки не требуется отверстие для коробки. Она быстро подключается в электрической сети. Единственный недостаток — выступающая часть корпуса.

Удобны выдвижные розетки, то есть встроенные в стол или другую конструкцию. Когда необходимо включить бытовой прибор, розетка выдвигается при открывании крышки. Используются там, где розетка не часто востребована.

По конструкции корпуса



Различаются розетки по форме корпуса. Если ранее использовалась круглая форма, то сейчас большое распространение приобрела прямоугольная. Встречаются с закругленными краями.

Есть розетки, встроенные в один блок с выключателем.

Повсеместно получили распространение розетки, совмещенные в один блок: двойные, тройные, с четырьмя гнездами.

Иногда пользователи устанавливают одиночные розетки рядом друг с другом. В таком случае для создания целостности используют накладные планки.

Различаются розетки по материалу изготовления, цвету. Самые надежные розетки с  керамическим сердечником – при большой нагрузке они не плавятся.

Пластиковые сердечники предназначены для небольшой нагрузки.

Розетки с дополнительными функциями



Конструкторы в интересах пользователей усовершенствовали розетки, дополнив их некоторыми полезными функциями. Так как они эксплуатируются в разных условиях, то различаются и дополнениями.

Розетки с крышкой



В условиях повышенной влажности ванной комнаты, для использования на улице удобны розетки с крышкой.

В нерабочем положении крышка надежно защищает розетку от попадания влаги, пыли. Есть модели, предназначенные для использования с закрытой крышкой, для этого в ней сделана выемка для шнура.



Розетки с защитой от скачков напряжения



Если в доме нет стабилизатора напряжения, можно поставить розетки с защитой от повышения напряжения в сети. Если оно поднимется выше положенного порога, розетка отключает питание.

Розетка с таймером



Существуют розетки с встроенным таймером.

Таймер программируют на выключение в определенное время. Подходит для деловых людей, которые могут настроить такую розетку на выключение прибора через некоторое время после его ухода из дома. В некоторых есть сложная программа, рассчитанная на периодическое включение-выключение.

Розетки с удлинителем



В данной модели удлинитель встроен в саму розетку. Нет необходимости хранить в доме отдельный удлинитель. В случае необходимости достаточно потянуть шнур и выдвинуть на нужную длину.

Розетки с защитой от детей



Всем известно, насколько опасны открытые розетки для любопытных детей. Изобретатели нашли выход, сконструировав розетку с защитными шторками. Есть два типа моделей: в одних шторки отодвигаются при одновременном надавливании на них. Другой тип с поворотными шторками. Чтобы включить вилку необходимо отодвинуть шторки в сторону.

Другие модели сделаны специально для детской комнаты. Они имеют заглушку, надежно предохраняя детей от электрического тока.

Розетки с USB



Такие розетки предназначены для подключения мобильных устройств на подзарядку. У них имеются обычные контакты для включения приборов и один или несколько выходов USB. Это продиктовано веяниями времени, когда каждый член семьи имеет как минимум один мобильник.

Розетки с УЗО



Если пользователь включают из потенциально опасных приборов включает только стиральную машину, ему нет необходимости устанавливать устройство защитного отключения на центральный щит. На выручку приходят розетки с УЗО. Это неоценимое для пользы устройство. Оно срабатывает при малейшем прикосновении участка тела к участку с пришедшей в негодность изоляцией. УЗО моментально отключает кабель от сети.

Розетки с дизайнерскими проработками



Многие розетки удивляют своей формой. Необычным дизайном.

Есть розетки с встроенными подсветками, которые в темноте определяют место включенного шнура.

Розетки по степени защиты



Все розетки отличаются по степени защиты IP:

• уровень защиты — IP 20, предназначен для  жилых помещений;
• средний уровень IP 21, IP 22 – для установке в неотапливаемых помещениях и под навесами на улице;
• повышенный уровень безопасности IP 43, IP 44 – для помещений с повышенным уровнем влажности;
• высокий уровень IP 54, IP 55 – для установки под открытым небом.



Розетки с заземляющим контактом



В некоторых розетках кроме фазных контактов предусмотрен контакт доя заземления. Такие модели востребованы в семьях, где включают мощные приборы, а также во влажных местах.

Вам это тоже будет интересно:

Виды электрических розеток в России 220 и 380 вольт

Электрические розетки предназначены для присоединения электрооборудования, бытовых и других приборов, электроинструмента станков и т.д. к электрической сети.

В этой статье мы рассмотрим виды электрических розеток применяемых в России. Для начала рассмотрим виды розеток используемых для подключения приборов 220 и 380 вольт.

Бытовые розетки в наше время устанавливают европейского стандарта. Эти розетки имеют более глубокое посадочное место и предназначены для вилок с более толстыми штырьками чем раньше.

Розетка с заземляющим контактом и без заземляющего контакта

Независимо от способа установки розетки бывают двух видов – с заземляющими контактами и без. К розеткам без заземляющего контакта можно подключать маломощные бытовые приборы с двойной изоляцией. То есть приборы у которых пластмассовый корпус.

К розеткам с заземляющим контактом подключают более мощную бытовую технику с металлическим корпусом, технику в работе которой используется вода (стиральные машинки, посудомойки, бойлеры и т.д.), а также желательно подключать бытовую технику, в которой используются микропроцессоры.

•
•

Встраиваемые розетки

Розетки бывают встраиваемыми (внутренними) и накладными. Встраиваемые розетки применяются при монтаже внутренней электропроводки (когда электропроводка спрятана под штукатурку или внутри гипсокартоновой перегородки). Как установить розетку в гипсокартон можете прочитать здесь.

Накладные розетки

Накладные розетки устанавливаются в основном при монтаже открытой электропроводки. Но бывает их устанавливают при монтаже скрытой электропроводки.

Виды встраиваемых розеток

Встраиваемые розетки бываю одинарными, двойными и тройными. В тройных розетках отверстия под штырьки вилок расположены под 120 градусов.

•
•

Блок розеток

Если нужно большее количество розеток в одном месте, то собирают блок из одинарных розеток, которые ставятся в ряд одна к другой под общую рамку. Для этого используются специальные составные установочные коробки (подрозетники). Кстати, в один блок вместе с розетками можно ставить выключатели и розетки другого применения (телевизионные, интернет розетки и т. д.).

Блок накладных розеток

Накладные розетки одинарные, двойные, тройные, четверные, пятирные. Может быть и больше. Все они расположены в ряд в одном корпусе.

Розетки выдвижные

Есть ещё выдвижные розетки. Они используются в основном в кухонных панелях. Их можно устанавливать в столешницах, шкафах и в других местах кухонной мебели. Удобство очевидно. Выдвинул блок розеток, включил прибор. После использования бытового прибора блок розеток можно задвинуть обратно.

•
•

Блок розетка-выключатель

Есть также блоки розеток – розетка с выключателем. Выключатель на такой розетке можно использовать автономно, а можно использовать для включения розетки на этом блоке. С помощью такого выключателя можно управлять включением бытового прибора, включенного в эту розетку.

Розетки с шторками

Есть розетки со шторками, закрывающими отверстия для вилки. Это необходимо для дополнительной защиты пользователя от поражения электрическим током. Механизм устроен таким образом, что шторки открываются только при включении вилки в розетку. Если вы попытаетесь засунуть в одно отверстие розетки металлический или какой либо другой предмет, подходящий по диаметру, то это вам не удастся. Шторка не откроется. В основном это защита от детей.

Розетки с таймером

Существуют ещё розетки с таймером. Но в основном они существуют в виде переходника, который нужно включить в обычную розетку. Такая розетка отключает или включает бытовой прибор через определенное время, выставленное на таймере. Таймеры бывают двух видов:

• С суточным программированием на 24 часа
• С недельным программированием

Розетки с УЗО (устройство защитного отключения)

Розетки со встроенными УЗО (устройством защитного отключения) устанавливают в помещениях где есть вероятность поражения электрическим током (во влажных помещениях, для подключения стиральной машинки, электрического водонагревателя).

По степени защиты

Электрические розетки подразделяются по степени защиты от воздействия влаги и пыли. Это техническая характеристика – степень защиты IP. В зависимости от условий эксплуатации применяют розетки с разной степенью защиты IP.

Существуют следующие виды защиты:

• Розетки со степенью защиты IP20 устанавливают в сухих помещениях;
• Розетки со степенью защиты IP43, IP44 устанавливают в помещения с повышенной влажностью, а также под козырьками и навесами, где нет прямого воздействия струй воды и пыли.
• Розетки со степенью защиты IP53; IP54 могут устанавливаться под открытым небом.

Розетки с крышкой

Как встраиваемые так и накладные розетки могут иметь крышки на лицевой панели для защиты от попадания пыли и влаги.

•
•

Розетки с USB

Есть ещё разновидность розеток для внутренних помещений, которые выполняют две функции – подачи питающего напряжения 220 вольт на бытовой прибор и для зарядки сотового телефона. Такие розетки кроме отверстий для включения вилки прибора имеют ещё и USB порт.

Мощные однофазные розетки

Однофазные бытовые розетки ,как правило, расчитаны на ток не более 16 А. Для питания мощных бытовых приборов используются более мощные розетки. В большинстве случаев они накладные.

Трехфазные розетки

Существуют ещё трехфазные розетки для подключения промышленной аппаратуры. Они используются как на предприятиях, так и в частных домах с трехфазным питающим напряжением.

•
•

Как устроены розетки, другие виды розеток, как подключать розетки читайте в моих последующих статьях.

Еще статьи на сайте

Виды розеток: их отличия друг от друга и назначение

Оглавление:
Виды розеток: тип разъема и его особенности
Типы розеток: с заземлением или без
Виды электрических розеток: накладная или встраиваемая
Виды розеток и выключателей: дополнительные функции
Розетки специального назначения: какие бывают

Если вы считаете, что розетка – это только две маленькие дырочки, в которых идет ток высокого напряжения, вы глубоко ошибаетесь. Современные розетки – это в первую очередь высокотехнологичное изделие, призванное решать массу задач. В связи с этим и их огромное разнообразие, с которым мы постараемся ознакомить наших читателей в этой статье. Вместе с сайтом stroisovety.org мы изучим виды розеток и рассмотрим их особенности, тем самым ответив на вопрос, какую розетку выбрать?

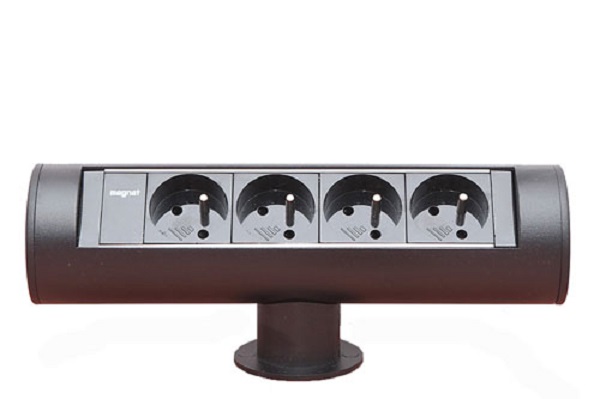

Какие бывают электрические розетки фото

Виды розеток: тип разъема и его особенности

Самое главное, что нужно понять в самом начале, так это то, что розетки могут быть предназначены не только для потребителей, питающихся током в 220V – розетки могут иметь различное назначение и использоваться для подключения всевозможного оборудования. Если говорить про быт, то в этом отношении можно выделить электрические розетки для подключения антенных кабелей и другого низкоточного оборудования – например, телефонов, музыкальных динамиков и так далее.

Если говорить исключительно о розетках электрических с напряжением 220V, то, в зависимости от типа разъема, их можно разделить на четыре типа.

1. Розетки советского образца. Они еще используются, но постепенно отживают свой век. Их основной недостаток заключается в плохом контакте, который обусловлен недостаточно жесткой посадкой вилки. В принципе, их дни сочтены, и сильно заострять на них внимание мы не будем.
2. Розетки европейского стандарта. Можно сказать, что это изделие практически не имеет недостатков – разве что тугая посадка, благодаря которой из них достаточно сложно вынимать вилку. Отличить такую розетку можно по глубокому посадочному месту и круглым отверстиям для вилки – в магазине их на сегодняшний день очень много на любой размер кошелька.
3. Американская розетка. У них все не как у людей, в том числе и розетки, которые вместо круглых отверстий имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостатком таких розеток можно назвать плохой контакт. К тому же, у нас они не используются, а это означает, что больше о них мы вспоминать не будем.
4. Универсальная розетка. Довольно удачная попытка обеспечить возможность включения в нее европейской и американской вилки. В наших краях подобные изделия можно встретить разве что на импортном электрическом оборудовании.

   Виды розеток и выключателей фото

В принципе, предоставленная выше информация является сугубо ознакомительной – вряд ли кому-либо из наших соотечественников придет в голову мысль приобрести розетку американского образца. Выбор здесь очевиден – евростандарт. И только!

Типы розеток: с заземлением или без

Заземление играет не последнюю роль в работе некоторых потребителей электрического тока. Без него электрические приборы высокой мощности могут оказаться небезопасными для пользователя – легкие щипки тока, которыми проявляет себя отсутствие заземления, это, можно сказать, цветочки. Незаземленная стиральная машина может стать даже причиной смерти человека. В общем, это и есть главный признак, согласно которому производится выбор розеток по наличию или отсутствию заземляющего контакта – другой момент, обусловливающий этот выбор, заключается в наличии заземления как такового. Далеко не в каждом доме или квартире предусмотрен в разводке третий, заземляющий провод – естественно, при отсутствии такового отпадает и надобность в розетках с заземлением.

1. Как вы уже поняли, розетка без заземления применяется исключительно для маломощных потребителей. С одной стороны это правильно, а с другой не очень – отсутствие заземления в маломощном оборудовании не сказывается на защите его самого, а вот для человека оно является отнюдь не безопасным, особенно если потребитель имеет металлические части.
2. Розетка с заземлением – практически вся бытовая техника, мощность которой превышает 300Вт, предусматривает подключение к контуру заземления. В принципе, вилка, которой они оборудуются, подойдет и в розетку без заземления, но, сами понимаете, в таком случае ни о какой защите речи быть не может.

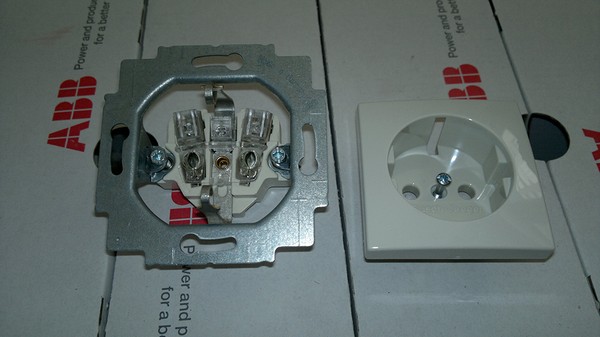

   Виды электрических розеток фото

Вывод напрашивается сам собой – заземление нужно, и если установке розеток предшествует замена электрической проводки, то заземление лучше предусмотреть и выбрать те разновидности розеток, которые предусматривают третий контакт.

Виды электрических розеток: накладная или встраиваемая

Бытует мнение, что встраиваемые электрические розетки применяются при обустройстве скрытой электропроводки, а накладные являются хорошим решением для наружной проводки. С одной стороны это верно, а с другой не совсем. Разберемся с этим моментом несколько подробнее.

1. Встраиваемые розетки. Они знакомы всем, и их отличительная особенность заключается в том, что вся их внутренняя часть, в том числе и место подключения проводов, прячется в стене. Применять такие розетки можно как для наружной проводки, так и для внутренней (скрытой). В любом случае придется позаботиться об установке скрытого подрозетника. Существуют и выдвижные розетки, которые также относят к категории встраиваемых. Как правило, их удел – это столешницы.
2. Накладные розетки. Их конек – простая установка. Для розеток данного типа не нужно долбить в стене отверстие и устанавливать в него подрозетник – поставить такую розетку можно прямо на стену, предварительно просверлив в ней два небольших отверстия под дюбели с пробкой. Есть и недостаток, который выражается в том, что розетки подобного вида очень сильно выступают от стены – некоторым людям этот момент не нравится.

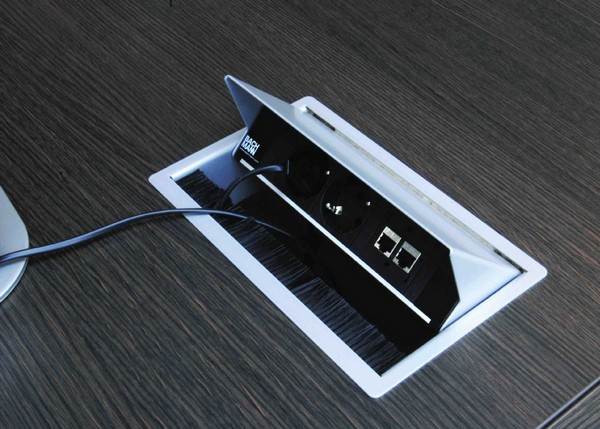

   Разновидности розеток фото

Ну а вообще оба варианта в некотором роде можно назвать взаимозаменяемыми – по крайней мере, сделать это вам никто не запретит.

Виды розеток и выключателей: дополнительные функции

В принципе, розетки – это такие устройства, которые довольно трудно оборудовать дополнительными функциями, придав им таким способом новые функциональные возможности. Но, несмотря на это, все же производители время от времени умудряются радовать своих покупателей подобными новшествами – к таковым можно отнести следующие виды электрических розеток.

1. Розетка с защитой от непрошеных гостей – от детей, которые пытаются влезть куда им по статусу не положено. Отверстия для вилки оборудуются защитой, которая при нажиме вилкой сдвигается в сторону.
2. Розетка с крышкой – в большинстве случаев откидной крышкой оснащаются влагозащищенные розетки, предназначенные для установки на улице или в помещениях с повышенной влажностью. Например, в ванной. Крышка защищает розетку от попадания прямых струек воды.
3. Розетка с таймером. Очень интересное изделие, которое позволяет в автоматическом режиме управлять потребителем, подключенным в эту розетку. Существует два типа подобных устройств – розетки с суточным и недельным таймером (их название говорит само за себя). Первые позволяют программировать работу розетки на протяжении суток, а вторые на протяжении недели.
4. Розетка с выключателем. Это устройство создано для того, чтобы человек имел возможность включать и выключать подсоединенный в розетку потребитель, не вынимая вилки. Штука удобная и позволяет продлить срок эксплуатации как самой розетки, так и вилки потребителя электрического тока.
5. Розетка с подсветкой. Подсветка розетки больше полезна не тем, что в нее можно включать потребителей в темное время суток, а тем, что небольшие огоньки служат своего рода маячками, позволяющими человеку ориентироваться в темном помещении.

   Какие бывают розетки фото

Существуют и другие усовершенствования розеток, позволяющие людям решать те или иные задачи, но в быту они применяются редко.

Розетки специального назначения: какие бывают

Задаваясь вопросом, какие бывают розетки, трудно пройти мимо изделий специального назначения – в быту они используются редко, но, тем не менее, существуют. В частности, здесь можно упомянуть о двух разновидностях изделий этого типа.

1. Розетки для мощных потребителей длительной работы. К таковым смело можно отнести электрические духовки и варочные панели. Основное отличие розеток, используемых для подключения этого оборудования, заключается в мощности и в обязательном наличии заземляющего контакта. В последнее время они применяются достаточно редко, так как люди предпочитают подключать их стационарно, без разъема – в качестве защиты в таких ситуациях используется автоматический выключатель.
2. Розетки, устанавливаемые в щиток на рейку, как и все автоматические выключатели и тому подобное оборудование. Их назначение сводится к тому, чтобы подключать в них потребителей, расположенных в непосредственной близости от электрощитовой. Мало того, они являются отличным решением для мощных электроприборов – например, в них запросто можно включить даже трансформаторный сварочный аппарат и не переживать о том, что перегорит проводка в доме или квартире.

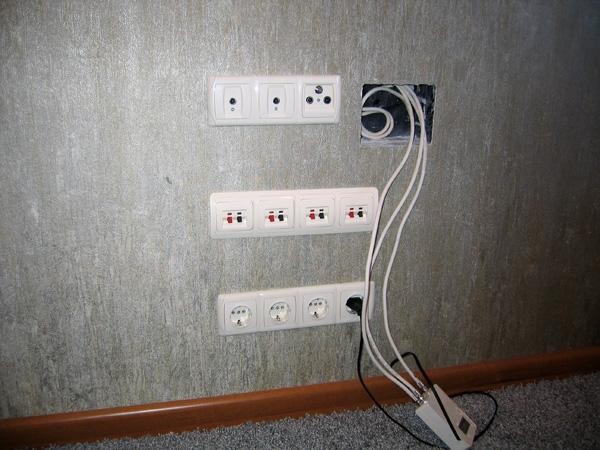

   Виды розеток фото

И, конечно, самое главное отличие всех розеток друг от друга, вне зависимости от их вида, это мощность – каждая розетка рассчитана на работу с током определенной силы. Если вы внимательно изучите это устройство, то наверняка найдете на нем маркировку с одной или двумя цифрами и буквой «А» рядом – последняя обозначает Амперы, а цифры указывают на их количество. В большинстве случаев практически все бытовые розетки способны выдерживать силу тока в 16А, но имеются и исключения – существуют и менее мощные, и более мощные разъемы этого типа. На этот момент нужно обращать внимание, так как при подключении мощного потребителя в слабую розетку последняя просто оплавится, что непременно приведет замыканию, которое в свою очередь может стать причиной пожара.

В принципе все, и остается добавить не так уж и много. Кроме описанных выше, существуют и другие виды розеток – например, они могут отличаться по количеству одновременно подсоединяемых к ним потребителям (одинарные розетки, двойные, тройные). Также можно выделить слаботочные разновидности розеток, которые широко применяются в быту – телевизионная, телефонная и интернет розетки. По большому счету, специализированными разъемами могут быть оборудованы любые изделия, в работе которых задействованы провода.

Автор статьи Александр Куликов

Электрические розетки. Стандарты и виды. Особенности

Современная жизнь немыслима без электричества. Обилие электроприборов, которые требуют подключения к сети, делают крайне желательным наличие розеток, удовлетворяющих всем запросам новейших устройств и гаджетов. Электрические розетки – это место, где скрытая от внешних глаз разветвленная система проводов и кабелей являет себя в осязаемом мире домашнего интерьера и позволяет человеку использовать свои удивительные токопроводящие качества на благо повседневной жизни. Без этого приспособления не обойтись ни в одной квартире, где есть хоть один мощный бытовой прибор, такой как холодильник или стиральная машина.

Для подключения электрического оборудования к силовым сетям применяются различные виды штепсельного соединения. Оно состоит из двух частей (розетка и вилка).

Электрические розетки постоянно находятся под напряжением. Они имеют вид гнезда с закрытым расположением проводников для исключения случайного контакта с посторонними предметами.

Штепсельная вилка соединяется с источником потребления электроэнергии кабелем или образует с ним общий корпус. Окончание вилки имеет форму штырей, соответствующих расположению гнезд на розетке.

На заре широкого распространения электричества не был создан единый стандарт для применяемого оборудования. Поэтому форма и технические характеристики разъемов в разных странах оказались различными.

Стандарты

A— Американский стандарт без заземления. Также такой вид используется в Японии.
B — Американский стандарт но уже с заземлением.
C — Европейский стандарт без заземления (в России это старое исполнение розеток — в новом и исполнении заземление присутствует). Такой тип разъёмов распространён и в Европе и в России и в ближнем Зарубежье и т.д..
D — Старый Британский стандарт.
E — Французский стандарт.
F — Европейский стандарт с заземлением. Современное исполнение розеток.
G — Британский стандарт с заземлением. Современное исполнение розеток.
H — Израильский стандарт с заземлением.
I — Австралийский стандарт с заземлением.
J — Швейцарский стандарт с заземлением.
K — Датский стандарт с заземлением.
L — Итальянский стандарт с заземлением.
M — Южно Африканский стандарт с заземлением.

При стационарной установке розетки имеют корпус для накладной или утопленной установки. Существуют и переносные варианты.

Часто изделие, приобретенное за границей, не может быть подключено  к вашей сети без использования необходимого переходного устройства. Бытовые приборы, производимые для продажи на экспорт, обычно адаптируют к местным условиям.

Технические характеристики штепсельных соединений

Элементы штепсельного соединения должны соответствовать характеристикам электрической сети. В России и Европе применяется напряжение 220 и 380 Вольт, в США и Японии – 100-127 Вольт. В большинстве стран используется частота переменного тока 50 или 60 Гц.

Важной характеристикой вилок и розеток является максимальная расчетная сила тока, напрямую связанная с мощностью подключаемого оборудования. Бытовые электрические розетки предназначаются для тока не более 16А. Для подключения мощной техники монтируют соответствующие промышленные разъемы. В них обязательно присутствует заземляющий электрод. В бытовых сетях допускается обходиться без него.

Виды

• Стандартная электрическая розетка, это самый распространенный тип розетки, который встречается повсюду, в каждой комнате, от гостиной до спальни и чулана, куда подключается самые популярные приборы, такие как телевизор, фен и т.п. Создана , этого достаточно для распространенных некрупных устройств и светильников. Более мощные электроприборы
  требуют специальных типов розеток для своего подключения к сети. Эти розетки созданы для работы с током силой 5 Ампер и напряжения 220 Вольт, имеют на своей передней панели 2 разъема. Они могут быть с заземлением и без.

Существуют различные варианты схем разводки электросети в жилых помещениях, отличающиеся как типом разветвления, так и силой тока. Розетка должна отвечать конкретным нуждам в каждом индивидуальном случае. Именно поэтому на рынке встречаются множество видов розеток с самой разной заявленной силой тока, которую они могут выдержать.

• Заземленные розетки используются в схемах с автоматическими выключателями, которые должны проверяться на регулярной основе. В каждом доме существуют помещения с повышенной опасностью коротких замыканий. Это кухни и ванные, которые по всем правилам должны быть оснащены розетками с заземлением. Такие розетки легко отличить по массивному корпусу и полукруглому отверстию с железной окантовкой внизу между 2 основными разъемами.

• Существуют специальные розетки, сконструированные для подключения сушильных машин. Такие электрические компоненты способны выдержать значительную мощность с напряжением от 120 до 240 Вольт. Розетки для сушильных машин часто имеют до 4-х разъемов.

• Розетки для электрических плит также обладают повышенным запасом прочности и способностью работать в режиме экстремальной мощности и большого напряжения. Такие розетки обязательно должны работать совместно с электрическим предохранителем и заземлением.

• Водонепроницаемые розетки с успехом находят свое применение на приусадебных участках, в открытых летних кафе и в бассейнах. Они выполнены из металла, устойчивого к коррозии и солнечным лучам, их внутренние токопроводящие детали надежно спрятаны от проникновения жидкости.

• Розетки с защитой от посторонних предметов сделаны специально, чтобы дети и некоторые взрослые не могли просунуть в отверстия предметы, не предназначенные для этого. Принцип действия состоит в том, что в разъемы встроены специальные затворы, которые отодвигаются только при воздействии на них штекером определенной формы. Как только вилка вытащена, отверстия снова закрываются.

• Комбинированные розетки используются в случаях, когда необходимо экономно использовать пространство. Они совмещают сразу 2 функции в одном устройстве. Например, это может быть заземленная розетка с выключателем и 15-амперный дуплекс со световой индикацией.

• Для подключения сразу нескольких потребителей электрического тока выпускаются розетки со встроенным подавителем волнообразных скачков напряжения. Они отлично защитят устройства от неполадок в контактной сети.

• Особняком стоят розетки для компьютерных сетей, радио и телефона. Они рассчитаны на низкие силы тока и небольшое напряжение до 30 Вольт.

В зависимости от условий применения розеток они могут иметь дополнительные функции

• Электрические розетки с механическим таймером способны выключить прибор в нужное время без участия человека.

• Розетки с удобным выталкивателем вилки позволяют обходиться без прикладывания лишних усилий, которые часто приводят к ослаблению крепления в стене встроенных розеток других типов.

• Электрические розетки с подсветкой легко найти в темное время суток.

• Электрические розетки с встроенным устройством защитного отключения размыкают цепь при обнаружении тока утечки.

Далеко не все электрические розетки созданы для соединения со всеми видами материалов электрических проводников. Некоторые разъемы не предназначены для работы с медными штекерами, другие не выдерживают алюминиевых. На оборотной стороне каждой розетки делается специальная маркировка, указывающая на тип проводника, в большинстве случаев оба материала будут подходящими.

В мире существует множество типов обрамления выходов электрической сети. Потому что для всего многообразия потребителей тока требуется разный набор специфических свойств и функциональных особенностей. Изобилие современных розеток позволяет осуществить оптимальный выбор для каждого случая и сделать работу приборов максимально удобной и безопасной.

Общие требования, применяемые ко всем типам штепсельных соединений:

• Надежная изоляция корпуса и токоведущих частей друг от друга.
• Обеспечение плотного контакта, соответствующего допустимой величине проходящего тока.
• Защита от неправильного подключения, электробезопасность при неполном контакте и в момент подключения и отключения.
• Пожаробезопасность.

Похожие темы:

виды и особенности моделей для дома

Для безопасного использования электрического тока, приборы и арматура, предназначенные для работы с этим видом энергии, должны быть установлены в соответствии с правилами, которые, как известно, написаны красными чернилами. Розетка открытой установки, монтаж которой осуществляется в доме или квартире, позволяет сэкономить время, ведь для осуществления монтажа такой конструкции не потребуется сверлить стену.

Виды наружных розеток

Наружные устройства имеют различную степень защиты от поражения электрическим током, а также могут иметь сдвоенный корпус и защиту от попадания влаги. Кроме перечисленных достоинств таких изделий, существуют модели, которые имеют дополнительные функции и элементы защиты. Такие устройства можно устанавливать как в жилых помещениях, так и в технических. В деревянном доме, очень часто проводка осуществляется открытым монтажом, поэтому в таких домах, также устанавливают наружные электротехнические изделия. Устройства для наружного монтажа могут быть следующих видов:

1. Наружное устройство без заземляющих контактов и без повышенной защиты.
   Наиболее часто такие изделия имеют круглую форму и используются для установки в технических помещениях или в комнатах, в которых осуществлена отделка в ретро-стиле.

2. Наружный элемент с заземляющими контактами.
   Этот элемент электроарматуры является обязательным для установки в тех местах, где возможно использование мощных приборов оснащённых евро-штепселями. При этом проводка в таких помещениях осуществляется по открытому типу.

3. Розетка наружная с защитной шторкой.
   Изделие такой конструкции оснащено специальной шторкой, которая закрывает контакты изделия от попадания влаги. Для того чтобы подключить электроприбор к такому элементу электротехнической арматуры, достаточно открыть шторку и произвести установку штепселя. После использования прибора, вилка извлекается, и защитная шторка снова закрывается.

4. Розетка двойная.
   Такой элемент электроарматуры устанавливается, когда требуется одновременное использование двух электрических приборов. Двойные устройства могут быть установлены как внутри дома, при осуществлении монтажа открытой проводки, так и снаружи для подключения потребителей электрической энергии на улице.

5. Электротехническое устройство с УЗО.
   Эта разновидность, имеет встроенный механизм автоматического отключения электроэнергии при образовании опасной утечки электрического тока. Такие изделия позволяют минимизировать негативное воздействие электрического тока в том случае, если человек случайно коснётся оголённого участка проводов или корпуса электрического прибора, на который произошла утечка электричества.

6. Устройство с таймером.
   Если розетка накладная используется только в определённое время, то с помощью такого изделия можно задать точное время включения и отключения электричества.
7. Элемент электротехнической арматуры с подсветкой.
   Такое устройство позволяет безошибочно находить место подключения электрических приборов, даже в полной темноте. Особенно удобны такие накладные розетки в технических помещениях, где нет искусственного освещения.
8. Трёхфазная силовая розетка.
   Для подключения мощных приборов для работы которых требуется подключение трёхфазного тока, применяются специальные элементы электроарматуры.


Установка наружной розетки

Монтаж наружного устройства осуществляется в таком порядке:

• Отключается электричество в домашней сети.
• Намечается место установки.
• К намеченному месту, от распределительной коробки ведётся кабель-канал с электрическим кабелем.
• Электротехническое устройство разбирается и осуществляется фиксация контактов розетки с проводами.
• Внутренняя часть фиксируется к стене с помощью дюбелей.
• Устанавливается пластмассовая декоративная накладка.

После подключения электрического тока, производится проверка работоспособности устройства. Для этой цели достаточно подключить к электротехническому элементу какой-либо электроприбор. Если розетка будет работать в стандартном режиме, то установку можно считать оконченной.

Как произвести монтаж розетки с открытой проводкой видео рекомендую посмотреть:

Заключение

Правильно подобранный вид электрического наружного устройства, позволит безопасно пользоваться электрическими приборами в различных условиях. В большинстве случаев, возникает необходимость установки устройства с заземлением. Установленный по всем правилам электротехнический прибор, имеющий заземляющий контакт предохранит от возможного удара токов в тот момент, когда утечка электричества будет происходить на корпус прибора.
Несмотря на то, что наружные элементы электротехнической арматуры не имеют тонкий корпус, и их установка в жилых помещениях значительно проигрывает в эстетике внутренним розеткам, такие электротехнические устройства широко применяются для электрификации как жилых зданий, так и подсобных помещений. Основное достоинство использования такого способа установки электротехнической арматуры, заключается в минимальных финансовых и временных затратах.
