Розетки типы и виды: какие бывают типы, где они применяются и в чем особенность электрических устройств, их целевое предназначение и отличительные характеристики

26.02.202320.02.2023 alexxlab 0 Комментариев

Содержание

Типы и стандарты для силовых вилок и розеток. Тип вилок и розеток 220 V в Украине.

В умных розетках и различных гаджетах для умного дома, в домашних ip-камерах и других устройствах, которые, в основном, выпускаются в Поднебесной и предназначены для продажи по всему миру необходимо обращать внимание на тип вилки в устройстве или в блоке питания. Также, есть устройства, которые предназначены только для внутреннего (китайского) рынка и для наших розеток просто необходимо использовать переходники.

Сразу отметим, что в Украине распространены стандарты розеток и вилок типа C (EU Type C) и F (EU Type F). При несовместимости типа вилки и розетки необходимо использовать специальные переходники или адаптеры.

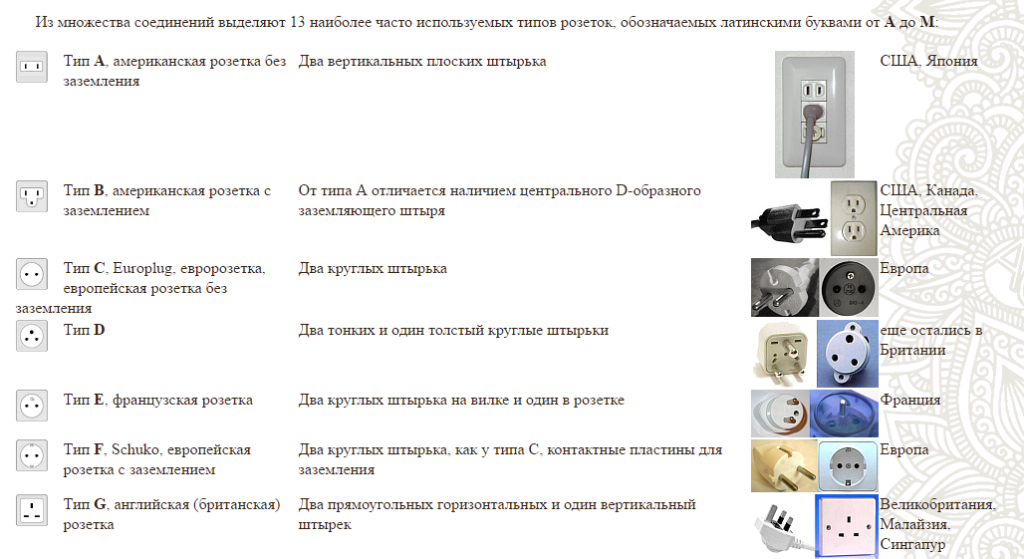

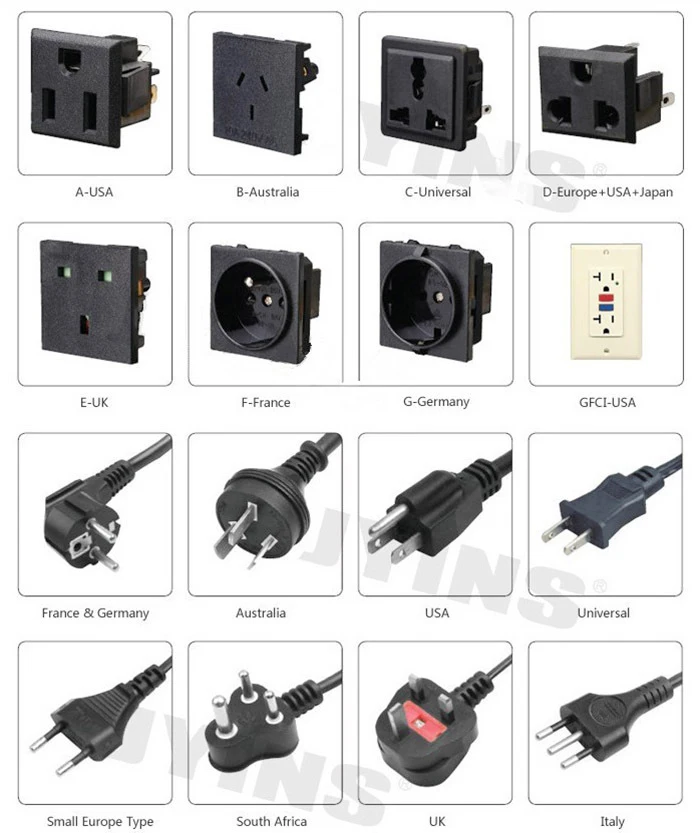

Наиболее распространенные типы вилок и розеток:

Тип A (US Type A) — американская розетка без заземления. Два вертикальных плоских штырька.
Тип B (US Type В) — американская розетка с заземлением. От типа A отличается наличием центрального D-образного заземляющего штыря.
Тип C (EU Type C) — европейская розетка без заземления. Два круглых штырька.
Тип D (UK Type D) — старая английская розетка. Два тонких (L, N) и один толстый (E) круглые штырьки. Этот старый английский стандарт поддерживается в основном в Индии.
Тип E (EU Type E) — французская розетка. Два круглых контакта и заземленный контакт, выступающий из верхней части розетки. Вилка для Е типа — круглых штырька и разъем под заземление.
Тип F (EU Type F), европейская розетка с заземлением — два круглых штырька, как и у типа C, контактные пластины для заземления. Часто этот тип называется Schuko, от немецкого schutzkontakt, что означает «защищенный, или заземленный» контакт. Розетки и вилки этого типа симметричны, положение контактов при подключении не имеет значения.
Тип G (UK Type G) — английская розетка. Три больших плоских контакта, расположенных треугольником. Внутри вилки находится предохранитель, т.к. британские стандарты допускают большую силу тока в бытовой электрической цепи.
Тип H (Type H) — израильская розетка. Три контакта, расположенных в форме буквы Y (до 1989 года контакты были плоскими, затем их заменили на круглые). Этот тип используется только в Израиле и несовместим со всеми остальными розетками и вилками.
Тип I (AU Type I) — австралийская розетка. Два плоских контакта + третий — заземляющий контакт. Почти все розетки в Австралии для дополнительной безопасности имеют выключатель.
Тип J (EU Type J) — швейцарская розетка. Три круглых контакта как и у типа C, а третий, заземляющий контакт, смещен немного в сторону.
Тип K (EU Type K) — датская розетка. Стандарт похож на французский тип E, только выступающий заземляющий контакт находится на вилке, а не в розетке (в розетке разъем под заземляющий контакт).
Тип L (EU Type L) — итальянская розетка. Три круглых контакта в ряд.

Для устройств, которые ориентированы для продаж на европейский рынок вилка питания может быть универсальная — одинаково хорошо подходить для розеток типа E и F.

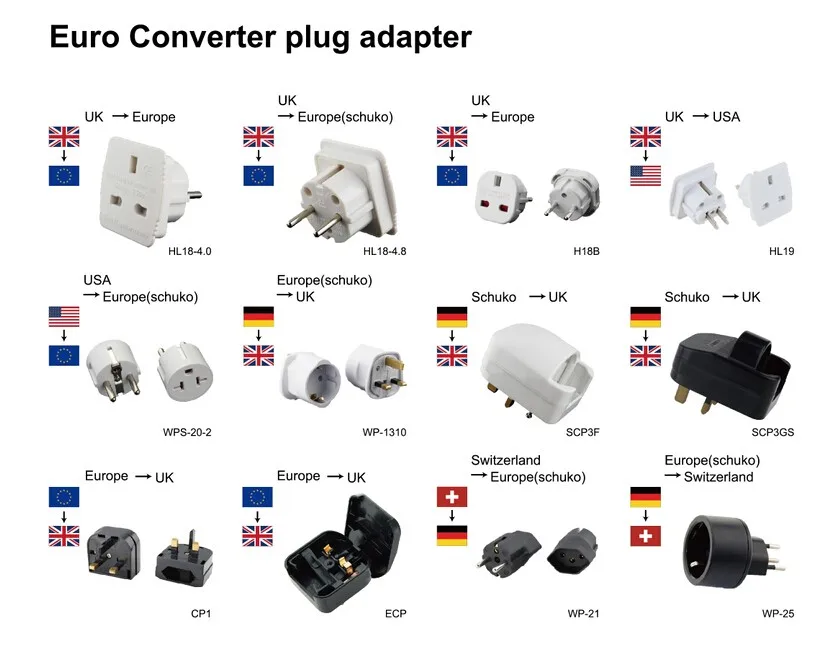

При выборе девайсов, которые продаются по всему миру, не забывайте и о напряжении питания для устройства — в большинстве стран Северной, Центральной и Южной Америки, а также в Японии в электросетях общего назначения используется напряжение 110 — 127 B при частоте 60 Гц. В остальных странах за редкими исключениями используется напряжение 220 — 240 В при частоте 50 Гц. Но напряжение питания это уже совсем другая история и другой пост в нашем блоге!

Устройство розетки. Основные типы и виды розеток

Электрические розетки используются для подключения электроприборов к сети ~220В или 380В. В повседневной жизни мы практически каждый день встречаемся с ними, но что мы о них знаем?

Давайте разберемся вместе из чего состоят розетки, какие виды и типы розеток бывают и где применяются. В этой статье мы рассмортим бытовые розетки 220В, в которые мы подключаем обычное электрооборудование.

Из чего состоит электрическая розетка

Чаще всего, стандартная электрическая розетка состоит из следующих частей:

Основание
Токопроводящие элементы
Соединительные клеммы
Суппорт

Лицевая панель и рамка

Основание розетки

Основание розетки, это диэлектрическая, токонепроводящая конструкция, на которой размещены токопроводящая арматура и клеммные соединения. Зачастую к ней, через винт, крепится и лицевая панель розетки. Бывает керамическим или пластмассовым.

Керамическое основание не подвержено горению и хорошо рассеивает тепло, но более хрупкое, требует большей аккуратности при монтаже.

Пластиковое, зачастую, лишено недостатков керамики, но при этом, его качество сильно зависит от производителя. Хорошее пластиковое основание выполняют из поликарбоната со специальными добавками.

Качественное основание, позволяет надежно размещать на механизме розетки токопроводящие части и клеммы.

Токопроводящие части розетки

Токопроводящие части розетки — служат для передачи электроэнергии от электропроводки квартиры к штифтам электрической вилки, состоят из латуни без покрытия, луженой латуни или бронзы. Встречаются так же латунные элементы с другими покрытиями.

Пожалуй, самыми ненадежными являются латунные контакты. В условиях повышенной влажности, особенно при соприкосновении с алюминиевыми проводами, латунные контакты быстро окисляются, что плохо сказывается на их проводящих свойствах, так же они плохо пружинят, из-за чего со временем розетки разбалтываются.

Чтобы избежать этого, в некоторых розетках применяют пружинящие шайбы, не позволяющие контактным лепесткам розетки отходить слишком далеко друг от друга. Обычно так устроены универсальные розетки.

Несколько лучше ведут себя луженые контакты, выглядящие как матово-белый металл. Они меньше подвержены коррозии и при необходимости легче паяются.

Луженая поверхность таких контактов отличается достаточной мягкостью, чтобы плотно прилегать к штырям вилки.

Лучшими, хотя и редко встречающимися, являются бронзовые контакты. Внешне они напоминают латунные, но обычно матовые и более темного цвета. Основное их достоинство — превосходные пружинные свойства, позволяющие прочно удерживать вилку в розетке.

Важной частью являются также заземляющие контакты розетки, существует множество приборов, заземление которых жизненно необходимо.

Это, во-первых, все нагревательные приборы (у них большая выделяемая мощность).

Во-вторых, все приборы, связанные с водой или применяемые во влажных зонах (так как вода – отличный проводник тока). В

В-третьих, все сложные электроприборы с микросхемами, например, компьютер (потому что они очень боятся статического электричества).

Именно заземляющий контакт и отводит статическое электричество в землю, не позволяя ему ударить нас или вывести из строя нашу технику.

Существую розетки без заземления, обычно они несколько дешевле и могут иметь меньшую глубину лицевой части. Если планируется использование электроприборов не требующих заземления, можно использовать такие механизмы, но более универсальными будут розетки с заземляющим контактом.

Соединительные клеммы

Соединительные клеммы — служат для крепления проводов к токопроводящим частям розетки. Обычно используются два типа клемм: винтовые и пружинные, каждая имеет свои достоинства и недостатки.

Чаще всего, крепление проводов к контактной части розетки осуществляется винтовым соединением. Главным недостатком которых является то, что со временем такое соединение ослабевает и при увеличении электрической нагрузки розетка начинает нагреваться, поэтому периодически необходимо подтягивать винты. А что бывает, если контакты не подтягивать, мы уже подробно описывали ЗДЕСЬ.

Поэтому, в последнее время, все больше механизмов розеток различных производителей оснащается пружинными клеммами с контактным узлом прижимного типа, без винтов. Контактный же узел прижимного типа является саморегулирующимся механизмом и постоянно плотно удерживает провод, обеспечивая тем самым необходимый контакт в течение всего срока службы изделия.

Суппорт
Суппорт розетки — это рама, к которой крепятся как все основные элементы розетки, так и она сама фиксируется к подрозетнику. Чаще всего он изготовлен из стали, но есть модели и из пластика.
Именно суппорт отвечает за геометрические параметры механизма розетки, удобство стыковки розеток между собой в группе и надежность фиксации к подрозетнику. Хороший суппорт, не должен легко гнуться руками. {loadposition article_inline_goo}
Лицевая панель
Важной составной частью розетки является лицевая панель и рамка, в случае с встраиваемыми розетками. Чаще всего они выполняются из малогорючего поликарбоната.
В настоящее время также существует огромный выбор лицевых панелей и из других материалов – стекла, дерева, металла. Это позволяет подобрать розетки под любой интерьер.
Часто конструкции панелей предусматривают установку декоративных элементов, которые легко менять, не вмешиваясь в конструкцию самого изделия.

Какие бывают розетки?
Розетки различаются по типу монтажа
Бывают:
Встроенные или встраиваемые (внутренние)

Внешние (накладные)

Встроенные розетки устанавливаются в том случае когда провода спрятаны внутрь стены и электрическая часть розетки тоже утоплена в стену.
В квартирах практически всегда устанавливаются встроенные розетки, они наиболее безопасны и эстетически выглядят значительно более интереснее.
Розетки накладные чаще всего используются при открытой проводке, то есть когда провода проложены поверх стен.
Их часто ставят в деревянных загородных домах, закрепляя непосредственно на стене. В случаях когла тяжело сделать скрытыю проводку.
Розетки с защитными шторками
Бывают розетки с защитными шторками, которые защищают от доступа внутрь, при этом позволяя втыкать электрическую вилку.
Отверстия таких розеток защищены специальными защитными шторками, открывающимися только при одновременном введении пары металлических контактных штырьков вилки в розетку. Защитные шторки бывают разные, одни открываются вверх, другие круговым движением вилки, третьи – только от определенного усилия и т. д.
Это защищает людей от поражения электрическим током, которое могло быть вызвано касанием контактных пластин через отверстия розетки, а также от возгарания, в следствии попадание внутрь посторонних предметов.
Влагозащищенные розетки
Влагозащещенные розетки с высокими показателями защиты IP от воды и пыли. Их можно устанавливать в ванных комнатах и на открытой или условно открытых местах на улице, например во дворе.
В одной из наших последних статей, мы подробно описали — Что такое Степень защиты IPхх, какие они бывают и что означают, обязательно прочитайте.
Эти данные должны быть указаны в инструкции (или на упаковке). Для работ на улице (газонокосилки, дрели) нужна розетка с высокой степенью защиты и с защитной крышечкой.
Розетки со встроенным УЗО
Так же существую розетки со встроенным Устройством Защитного Отключения (УЗО), такие розетки помогут вам спасти собственную жизнь в случаях, связанных с ударом током или внезапных возгораний, вызванных утечкой тока.

Розетки с выталкивателями
Такие предназначены для случаев, когда есть необходимость часто попеременно использовать электроприборы, в одной розетке. Чтоб процесс выдергивания вилки не требовал приложения постоянных усилий на таких розетках есть специальная кнопка, при нажатие на которую, вилка автоматически выталкивается из гнезд и достается свободно.
Розетка с таймером
Розетки с таймером будут удобны семьям с пожилыми людьми или детьми. На них можно запрограммировать включение электроустановочного изделия. Так можно включать, например, чайник. Вы можете регулировать время работы прибора, время его включения и т.д.

Розетка с индикатором напряжения
Розетки с индикатором напряжения, постоянно показывает, есть ли ток в сети или нет.
Розетка с дистанционным управлением
В последнее время, большую популярность и распространения стали получать розетки с дистанционным управлением. В частности GSM розетки, в которую устанавливаются SIM карты и управление идет удаленно, по сотовой сети.
Либо модели подключаемые к Wi-Fi квартиры и управляемые через приложение в телефоне или компьютере.
Эти модели могут работать как сами по себе, независимо, так и быть частью системы умного дома. Через приложение, вы можете настраивать графики работы розетки, время включение, продолжительность. Включать и выключать их, отслеживать параметры потребления электроприборов, подключенных к ней и многое другое.
На этом, пожалуй все, общее представление о том, из чего состоят розетки и какие бывают, вы должны были получить. Если же у вас остались вопросы или вы хотите дополнить статью полезной информацией о типах розеткок, их разновидностях и т.д., обязательно пишите в комментариях к статье, это будет полезно многим!
Какие существуют типы сокетов?

Существует множество различных типов головок, каждый из которых отличается крепежом, для которого они предназначены, или токарным инструментом, с которым они могут использоваться.

Примеры включают шестигранную головку, предназначенную для поворота гаек и болтов, головки E Torx для болтов E Torx и сквозные головки для использования со сквозной трещоткой.

Шестигранные головки
Шестигранные головки являются наиболее распространенным типом головок и бывают двух основных типов: шестигранные/12-гранные и двухгранные/12-гранные.

Шестигранные головки имеют квадратный хвостовик на одном конце, который используется для крепления к токарному инструменту, такому как трещотка, и шестигранную или би-шестиугольную утопленную головку на другом конце, используемую для поворота крепежных деталей, таких как гайки и болты.

Более подробную информацию о шестигранных головках см. на нашей странице: Что такое шестигранная головка?

Биты с внутренним шестигранником представляют собой комбинацию биты для отвертки и шестигранной головки. Они могут быть изготовлены как из цельного куска металла, так и из двух отдельных частей, которые затем скрепляются между собой.
Другой конец насадной насадки входит в гнездо соответствующей формы на головке застежки.
Цельные биты с головкой будут иметь биту отвертки, постоянно прикрепленную к их противоположному концу, или будут иметь форму тела, отлитую в форме биты отвертки (см. Отвертка. Таким образом, сама головка может быть приводом, когда речь идет о затяжке болта, или храповик может быть приводом, когда речь идет о токарном инструменте, используемом для поворота головки).
Насадки, состоящие из двух частей, состоят из корпуса насадки (выглядящего как обычная насадка) и съемной отвертки, удерживаемой на месте винтом с резьбой. Насадки бывают самых разных форм, и каждая из них предназначена для определенного типа головки крепежа.

Более подробную информацию о битах сокета смотрите на нашей странице: Что такое бит сокета?

Ударная головка предназначена для использования с ударными отвертками, такими как пневматические пистолеты, которые способны создавать гораздо больший крутящий момент, чем обычные отвертки и гаечные ключи, а также создают большую вибрацию от ударного действия.
Ударные головки изготавливаются из более пластичной и менее хрупкой стали, которая рассчитана на более высокий крутящий момент и ударную вибрацию, которые могут привести к разрушению обычной головки. Ударные головки отличаются по цвету от других головок, так как имеют другое покрытие поверхности.
Головка свечи зажигания
Головка свечи зажигания используется для установки или снятия свечей зажигания с двигателей. У них часто будет вставка из пенорезины, которая находится внутри гнезда, которая помогает плотно удерживать свечу зажигания и предотвращает ее повреждение о внутренние стенки гнезда. Они бывают размеров: 16 мм, 18 мм, 21 мм, 5/8″ и 13/16″.
Всегда используйте гнездо свечи зажигания подходящего размера для вашего автомобиля. Использование гнезда свечи зажигания неправильного размера или британского размера на метрической свече зажигания или наоборот может привести к повреждению свечи зажигания и сделать ее невозможным удаление.

См. Что такое свечной патрон? Чтобы получить больше информации.

Изолированные розетки имеют покрытие для защиты от электрического тока. Это покрытие часто состоит из двух слоев разных цветов — обычно красного и желтого. Изолированные розетки испытываются на безопасный рабочий ток как для переменного, так и для постоянного электрического тока.
Изолированные головки должны использоваться только как часть набора изолированных головок, в который входит изолированный токарный инструмент. Это связано с тем, что сами розетки не обеспечивают надежной изоляции от электрического тока, если они также не используются с другими изолированными инструментами, такими как изолированные трещотки.
Гнездо является полым, что позволяет длинным болтам полностью проходить через него и отверстие в гаечном ключе с храповым механизмом, в то время как головка гнезда надевается на гайку. Это означает, что сквозные гнезда иногда можно использовать для снятия или замены гаек на очень длинных болтах, до которых не может добраться даже глубокое гнездо.
нашу рекомендацию
Регулируемые мультинасадки
Регулируемые мультинасадки имеют губки, которые можно отрегулировать для крепления крепежа различных размеров. Это означает, что один сокет может выполнять работу множества сокетов разного размера. Эти гнезда помогают предотвратить закругление углов крепежа, распределяя одинаковое усилие на все стороны крепежа.

Это делается путем соприкосновения головки крепежа с плоскостями, а не с углами. Их можно отрегулировать, чтобы они подходили к нестандартным размерам или закругленным застежкам, которых нет у других розеток. Мультирозетки регулируются вращением внешней части раструба, при котором губки перемещаются внутрь и наружу, чтобы они могли зажиматься вокруг головки крепежного элемента.
Поверните головку мультинасадки против часовой стрелки, чтобы закрыть губки, или по часовой стрелке, чтобы открыть их. У регулируемых мультисокетов есть несколько недостатков.
Они не доступны с таким количеством размеров гнезд привода, как другие гнезда, поэтому вам, возможно, придется использовать с ними токарный инструмент большего или меньшего размера, чем вам хотелось бы в идеале.

Кроме того, при регулировке для мелких крепежных деталей внешний диаметр муфты остается таким же, как и при регулировке для крепежных деталей большего диаметра, поэтому он может быть слишком большим для использования в ограниченном пространстве.

Головки для масляного фильтра представляют собой большие неглубокие головки, предназначенные для установки и снятия масляных фильтров с транспортных средств. Гнезда масляного фильтра часто имеют гораздо меньшую толщину стенки, чем другие гнезда аналогичного размера, потому что им не нужно выдерживать высокие крутящие усилия, поскольку масляные фильтры часто имеют только пластиковую резьбу, которая не позволяет чрезмерно затягивать фильтр.
.

Для получения дополнительной информации см. Что такое гнездо для масляного фильтра?

Универсальные розетки имеют множество подпружиненных штифтов внутри головки. Когда гнездо помещается на головку крепежной детали, штифты, соприкасающиеся с головкой крепежной детали, вдавливаются, в результате чего оставшиеся штифты окружают и захватывают головку крепежной детали.
Эта конструкция позволяет использовать универсальные головки для различных размеров и конструкций головок крепежных элементов, а также позволяет в некоторых случаях поворачивать поврежденные головки крепежных элементов. Однако штифты внутри головки гнезда не вдавливаются очень сильно, поэтому универсальное гнездо может захватывать только верхнюю часть головки крепежа.
Головки с болтовым захватом предназначены исключительно для удаления заклинивших, проржавевших или поврежденных крепежных элементов, они не используются для затягивания крепежных элементов. Внутренние стенки гнезда для рукоятки затвора вогнуты с обратной спиральной канавкой. Это позволяет гнезду соответствовать большинству типов головок крепежных изделий.
Края реверсивной спиральной канавки врезаются в металл головки крепежного элемента, обеспечивая надежный захват, который позволяет головке снимать заевшие, покрытые коррозией, окрашенные или поврежденные крепежные элементы. Головки с болтовой рукояткой продаются в виде набора из пяти головок. Размеры варьируются от 8 мм до 19 мм.мм (5/16″ – 3/4″).
Способ, которым они предназначены для врезания в головку болта, придает головкам с захватом болта уникальную способность среди нерегулируемых головок, заключающуюся в том, что их можно использовать как с метрическими, так и с дюймовыми крепежными элементами. У них есть квадратный хвостовик 3/8″ для крепления к токарному инструменту, такому как трещотка, а также шестигранная внешняя форма к приводному концу гнезда.
Это позволяет использовать с ними гаечный ключ или разводной ключ, если у вас нет храповика. Помимо того, что они предназначены для поворота креплений против часовой стрелки только для их ослабления, головки с болтовой рукояткой используются точно так же, как и стандартные головки.
Люди обычно не интересуются сокетами ЦП. В основном это связано с тем, что сокет не может улучшить или снизить производительность вашей машины. Однако у него очень важная роль — он определяет, какие процессоры вы можете использовать.
В настоящее время все процессоры подключаются к материнским платам через сокеты. Вы вставляете процессор в сокет и фиксируете его защелкой. Розетки PGA, например, часто имеют две защитные защелки. Однако на старых материнских платах есть и другие типы соединений. Некоторые старые процессоры подключаются по типу современного слота PCI.
Разделение PGA-LGA между AMD и Intel произошло много лет назад. В то время как Intel придерживалась LGA, AMD предприняла один набег на LGA с популярным Socket F, выпущенным в 2006 году. В продаже нет моделей с одним сокетом, которые могут поддерживать оба бренда. Кроме того, материнская плата, оснащенная разъемом PGA, совместима не со всеми процессорами AMD, и то же самое верно для материнской платы LGA и процессоров Intel.
LGA расшифровывается как массив земли, что означает, что контакты расположены на сокете. Совместимые процессоры имеют соответствующее количество позолоченных контактных точек, расположенных в соответствии с рисунком. Чтобы система работала, каждый контакт сокета должен быть подключен к соответствующей контактной площадке на процессоре.
Например, процессор Core i7 поколения Nehalem совместим с сокетом LGA-1366. У сокета 1366 контактов, поэтому в его названии указан конечный номер (все сокеты Intel включают количество контактов в свои имена). LGA-1366 также известен как Socket B. Процессоры Ivy Bridge и Sandy Bridge i3, i5 и i7 совместимы с Socket h3, также известным как LGA-1155.
Для установки процессора LGA необходимо поднять рычажок(и) (некоторые сокеты имеют два рычажка) и открыть крышку. Затем аккуратно установите ЦП на место. Обязательно совместите контакты сокета и контактные площадки процессора. Осторожно установите на место крышку и опустите рычаг(и) на место.
Компоновка по выбору AMD, PGA означает массив контактов. По сравнению с LGA, разъемы PGA имеют контакты на процессоре, а не на разъеме/материнской плате. Для работы процессора PGA все контакты должны быть вставлены в соответствующие отверстия на сокете.
Подобно разъемам и процессорам LGA, разновидность PGA названа в честь количества контактов. Например, знаменитый Socket AM2 2006 года также известен как PGA-940 из-за 940 отверстий. Сокет с 941 отверстием, выпущенный в 2009 году, известен как AM3, хотя вы можете легко назвать его PGA-941.
Одна вещь, которая разделяет Intel и AMD, заключается в том, что AMD обновила некоторые из своих популярных сокетов, таких как сокеты AM2 и AM3, вместо того, чтобы полностью отказаться от них. Модернизированные сокеты получили названия AM2+ и AM3+ и сохранили обратную совместимость, что позволило пользователям устанавливать свои старые процессоры на более современные материнские платы.
Для установки процессора ZIF необходимо поднять защитный рычаг, вставить процессор в гнездо и опустить рычаг на место. Вы не должны оказывать давление на ЦП, только убедитесь, что контакты и отверстия правильно совмещены.
Самым большим преимуществом разъемов типа PGA является то, что это не конец света, если несколько контактов погнутся. Вы можете выпрямить их и продолжать использовать процессор, как будто ничего не произошло. Кроме того, материнские платы PGA более устойчивы и прочны. Наконец, их проще установить, чем процессоры LGA.
