Улучшенная русская печь: Теплушка Подгородникова

Печь Подгородникова — эффективный и надежный вариант отопления загородного дома. Это усовершенствованная модель, которая лишена недостатков традиционной русской печи

Печь Подгородникова — эффективный и надежный вариант отопления загородного дома. Это усовершенствованная модель, которая лишена недостатков традиционной русской печи.

Двухколпаковые печи Подгородникова имеют удобную конструкцию и просты в эксплуатации. Топить их можно как углем, так и дровами, и если соблюдены правила и последовательность кладки, они будут работать с максимальной теплоотдачей.

Лучшие публикации в Telegram-канале Econet.ru. Подписывайтесь!

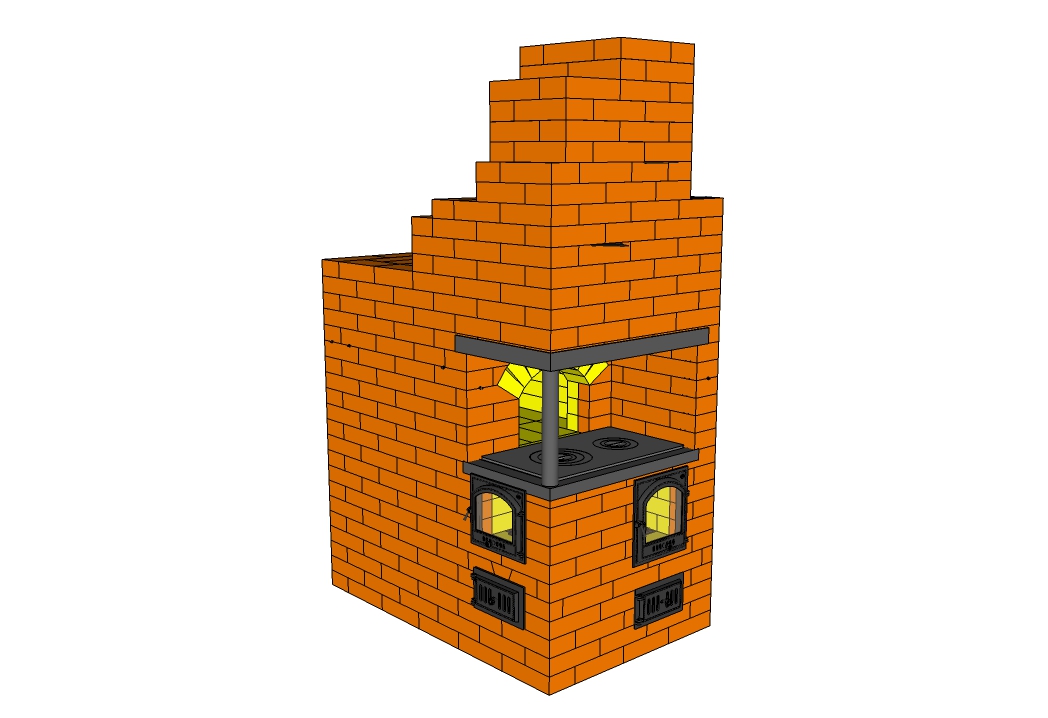

Двухколпаковые печи Подгородникова: Особенности конструкции

Такое устройство, известное еще как русская печь теплушка, имеет преимущества перед другими отопительными приборами. Основная идея ее автора заключалась в том, чтобы сделать холодную нижнюю камеру частью дымохода. Дым в нее проходит через отверстия, находящиеся в поду.

Такая конструкция более компактна, чем традиционная русская печь. Благодаря техническим особенностям она способна равномерно отапливать все помещение, тогда как воздух в нижней части комнаты с обычной печью остается холодным.

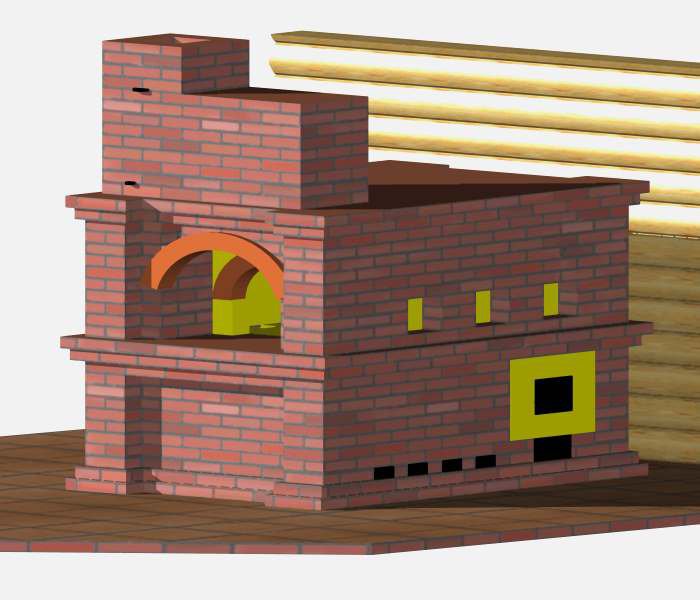

Устройство теплушки Подгородникова

Такая конструкция состоит из двух ярусов. Нижний обеспечивает 80% тепла, верхний поглощает около двадцати. Топка улучшенной русской печи возможна одним из двух способов:

• Первый, традиционный вариант, состоит в растапливании огня в горниле, то есть большой топке. Таким способом печи топят много веков. Перед приготовлением еды нужно протопить печку, собрать угли, а потом ставить на под посуду с пищей.
• Второй метод можно реализовать в закрытых топках с колосником. Сверху на топку кладут варочную плиту. Такая модель отличается тем, что в качестве полки, расположенной перед горнилом, выступает плита.

Схема движения газов в печи Теплушка

a: Топливник печи.
b: Хайло из топливника в горнило (варочную камеру).
c: Каналы из варочной камеры в отопительную камеру.
d: Столбики, поддерживающие под печи.

e: Под печи.
f: Устье печи.
g: Задвижка дымосборника.
h: Задвижка газового тракта из нижней камеры.
i: Поддувальная дверка и зольник.
J: Труба печи.
Красные стрелки — газовый поток при топке через топливник.
Оранжевые стрелки — газовый поток при топке по-русски.
Синяя стрелка – входящий воздух.

Газоотвод устройства сконструирован таким образом, что теплый воздух всегда поступает в нижнюю часть печи, прогревая ее корпус. Если конструкцию отапливают от большой топки, нагреваться станет и плита. Такая модель позволяет повысить теплоотдачу и сэкономить топливо. Вьюшка после топки не должна быть закрыта очень плотно — необходимо оставить тягу, чтобы остывшие газы не начали поступать в помещение.

Материалы для изготовления

Корпус и облицовку печки с внешней стороны делают из огнеупорного кирпича. Поверхность соприкосновения с огнем простилают базальтовым картоном. При возможности обработки кирпича с помощью продольных распилов, можно брать шамотный кирпич.

Несмотря на высокую температуру в нижней камере, специальные жаропрочные материалы здесь не нужны. Чтобы защитить устройство от трещин, его нижнюю часть можно поместить в металлический футляр.

Кладка печи Подгородникова выполняется с помощью раствора из песка и глины. Дозировку определяют в зависимости от жирности глины. Самый простой вариант — купить готовую смесь для печных работ.

Стоит заранее позаботиться о покупке металлических деталей: варочной поверхности, топочных дверей, вьюшек и задвижек. Желательно выбирать чугунные — они повышают уровень отдачи тепла.

Порядовка

Конструкция печи не самая простая, но сделать ее своими руками можно. Есть несколько вариантов строительства печи, но они не слишком отличаются. Вот как выполняется порядовка:

1. Кладут основание печи, которым будет первый ряд. С наружной стороны она обкладывается облицовочным материалом, для внутренней можно использовать половинки красного кирпича.
2. При кладке внешних стенок во втором ряду используют обязательную перевязку. Также делают специальный проем, в который будет устанавливаться дверца поддувала.
3. В процессе кладки третьего и четвертого рядов выделяют зольник — это канал, отгороженный стенкой толщиной в один кирпич. Сверху канал закрывают перемычкой, а внутри него закругляют угол.
4. С пятого ряда начинают подготовку к перекрытию канала, который после седьмого ряда уже будет закончен. На этом этапе стесываются боковые стенки так, чтобы получилась пята.
5. Завершается свод, подъем которого доводится до восьмого ряда. Когда приступают к формированию свода, для удобства процесса иногда устанавливают опалубку. Если не удастся ее убрать, она просто сгорит при топке.
6. Следующий этап — выкладка стен и установка водогрейной коробки. Перекрывается ранее созданный канал, над которым необходимо оставить три отверстия. Одно располагается поблизости от водогрейной коробки, два других — в обогревательном щитке.
7. .Кромки кирпичей над поддувалами стесываются, укладывается колосниковая решетка. Потом устанавливают дверцы, делают большую топку и стены варочной камеры.

На приведенном ниже снимке можно видеть пример возведения конструкции.

Если соблюдать правила эксплуатации, печь Подгородникова прослужит долго. Перед приготовлением пищи конструкции необходимо давать прогреться а также регулярно чистить зольник и проверять состояние кладки на предмет наличия трещин.

Не нужно использовать одновременно обе топки, а дверца той, которая не работает, должна быть закрыта. При выполнении этих условий печка долго будет дарить тепло и уют.  опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Процесс строительства русской теплушки Подгородникова И.С.

Русская печь «Теплушка» Подгородникова И.С. четвертого поколения.

Поступило нам как то предложение от заказчика , построить большую Русскую печь «Теплушку», чтобы он мог готовить в ней, печь хлеба, сушить травы, грибы и ягоды в значительных масштабах и в течении длительного времени после её протопки. Обязательно должна быть большая лежанка, так как человек большой, и еще одно пожелание, чтобы грелась она полностью снизу и до верху и отапливала помещение. Печь планировалась под дальнейшую отделку, штукатурку и частичную вставку изразцов.

Изучили мы опыт не без известного печника Александра Бацулина по строительству теплушек различного поколения. Подумали, по проектировали, внесли свои изменения.

И представляем Вашему вниманию фотоотчет о кладке теплушки четвертого поколения.

Материалы для кладки печи:
Красный кирпич Витебский цех№1- 1350 шт.
Кирпич огнеупорный ШБ-8 –250 шт.
Кирпич огнеупорный ШБ-6 –100 шт.
Плита огнеупорная ШБ-94 – 3 шт.
Плиты свода русской печи (Вольфсхойер Тонверке ГмбХ & Ko.)
Раствор для кладки огнеупоров НКМ.Вольфсхойер Тонверке ГмбХ & Ko.

Схема движения газов в печи Теплушка.

a: Топливник печи.
b: Хайло из топливника в горнило (варочную камеру).

c: Каналы из варочной камеры в отопительную камеру.
d: Столбики, поддерживающие под печи.
e: Под печи.
f: Устье печи.
g: Задвижка дымосборника.
h: Задвижка газового тракта из нижней камеры.
i: Поддувальная дверка и зольник.
J: Труба печи.
Красные стрелки — газовый поток при топке через топливник.
Оранжевые стрелки — газовый поток при топке по-русски.
Синяя стрелка – входящий воздух.

Основной топливник русской печи конструкции Подгородникова находится в одном из углов печи, оттуда дымовые газы (ДГ) направляются под свод, который нагревают. Далее, через отверстия по краям пода ДГ уходят в нижнюю, отопительную камеру. Дымовая труба печи начинается с самого низа камеры — в результате нижний пояс печи хорошо нагревается, а суммарная эффективность печи улучшается. Печь можно топить и как обычную русскую печь, сжигая дрова на поду в горниле. Это полезно  если нет необходимости в отоплении помещения, а требуется приготовить пищу или испечь хлеб. При топке «по-русски» поддувальная и топочная дверки должны быть закрыты, задвижка (h) закрыта, а задвижка дымосборника (g) открыта.



1. Первые ряды внешней кладки печи. Устанавливаем прочистные дверки и поддувало. Размер печи в плане 6 на 8 кирпичей или 1,53 на 2,08 м.



2. Сформировали две подвертки переточного канала,  построили стенки топливника и внутренние опорные теплонакопительные перегородки.



3. Сложили топливник, отделив его от внешней кладки с помощью базальтового картона. Установили топочную дверку с использованием уголков из нержавеющей стали, прикрепленных к дверце стальными заклепками.



4. Футеруем стенки нижней отопительной камеры (внутреннее шамотное ядро) отделено от внешней кладки печи, везде  прокладываем базальтовый картон.



5. Настилаем первый ряд  пода печи.



6. Шесток печи настелен красным кирпичом только из эстетических соображений.



7.  Настелен под печи, второй ряд. Перекрыта топка и уложен разряженный колосник.  По бокам оставлены газосливы для прохода дымовых газов в нижнюю отопительную камеру.



8. Топливник, вид изнутри.



9.  Закончили класть под печи, шесток и топливник, не футеруем только переточной канал, по причине отсутствия в нем высоких температур. Примеряем плиты свода по месту для того чтобы определить ширину перекрытия газосливов.



10. Перекрыли газосливы, получили опорные площадки для установки сводов. Постепенно поднимаем наружные стенки.



11.Закончили арочки, внутренняя лучковая, а наружная циркульная с выпуском вперед, она останется кирпичной после оштукатуривания печи.



12. Делаем футеровку верхней камеры. В зазор между футеровкой и наружной стенкой прокладываем базальтовый картон.



13. Вовнутрь верхней камеры устанавливаем сборные своды немецкой фирмы Вольфсхойер Тонверке ГмбХ & Ko.



14. Возвели заднюю стенку, получилось вот такое немаленькое горнило.



15. Поверх свода печи для повышения теплоемкости сделана засыпка из песка.



16. Перекрываем лежанку двумя рядами кирпича по стальным уголкам.



17. В дымовую камеру под задвижку устанавливаем самоварник из латуни сделанный мастерами по индивидуальным размерам.



18. Процесс установки самоварника.



19. Продолжаем поднимать дымосборник и устанавливаем в нем две задвижки.



20. После дымосборника  и установки задвижек поднимаем боров для сбора дымовых газов и перемещения их в дымовую трубу.



21. Перекрыли боров и устанавливаем керамическую гильзу трубы. Используем для печи керамический модульный дымоход немецкой фирмы Шидель . Диаметр трубы 250 мм.



22. Печь сложена, на лежанку дополнительно уложили плиты из талькомагнезита  толщиной 60мм.



23. Вот такая получилась печь, топим ее потихоньку.  Скоро ей предстоит отделка.



24 . Вот так печь будет выглядеть в интерьере после отделки.

Готовая печь
