Обогрев водопровода греющим кабелем

Современные системы водоснабжения частных домов не всегда организуются с учетом СНиПов. В некоторых случаях проложить трубопровод ниже глубины промерзания не представляется возможным из-за особенностей грунта, наличия естественных и искусственных препятствий и т.д. Неправильная прокладка трубопровода или несоблюдение защитных мер в таких случаях зачастую приводит к нарушению его работы, а в некоторых случаях к полному выходу из строя или отдельных участков бытового трубопровода. Для защиты от замерзания применяют утепление и обогрев водопровода электрическим греющим кабелем.

В каких случаях применяется обогрев водопровода?

Идеально спроектированная система водоснабжения, уложенная ниже глубины промерзания грунта и утепленная теплоизоляцией, не нуждается в обогреве. Согласно СНиП 2.04.02-84 трубопровод должен быть уложен ниже глубины промерзания на 0.5м.

При залегании трубопровода в грунте выше отметки 1,8-2,0 м для средней полосы России (для различных районов России глубина промерзания варьируется) водопровод нуждается в обогреве.

Даже в случае кратковременного промерзания грунта возможно образование ледяных пробок или сужения просвета трубы, что в дальнейшем может привести к разрушению трубопровода. Данная проблема особенно трудно устраняется, если замерзание произошло на участке подземного трубопровода — отсутствует возможность отогреть трубу обычными способами: при помощи горячей воды или строительного фена.

Участки водопровода, требующие обогрева

• Водопровод, проложенный выше глубины промерзания — в некоторых случаях укладка трубопровода ниже глубины промерзания невозможна из-за наличия подземных препятствий: каменистых участков под землей, особо прочного грунта либо наличием бетонных участков.
• Незащищенные участки водопровода в районе подвода к зданию, а также организованные на участке внешние точки: садовые колонки, внешние водопроводные краны и т.д.
• Участки водопровода, расположенные в технологических колодцах при отсутствии их должного утепления, например, с неутепленной крышкой и т. д.

Во всех этих случаях, если участок трубопровода находится выше уровня промерзания грунта, для его безопасной эксплуатации необходимо его утепление и обогрев греющим кабелем. При этом срок службы обогреваемого водопровода гораздо больше ввиду отсутствия влияния на него разрушительных факторов.

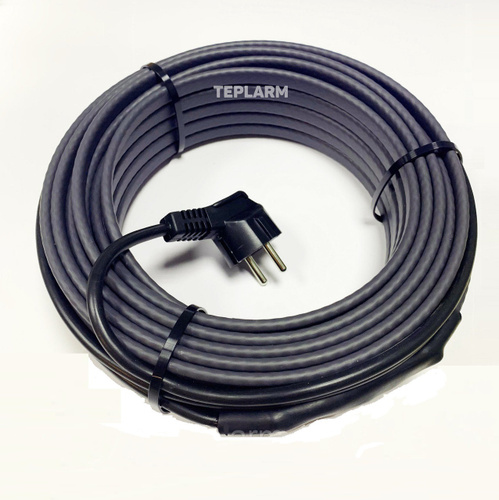

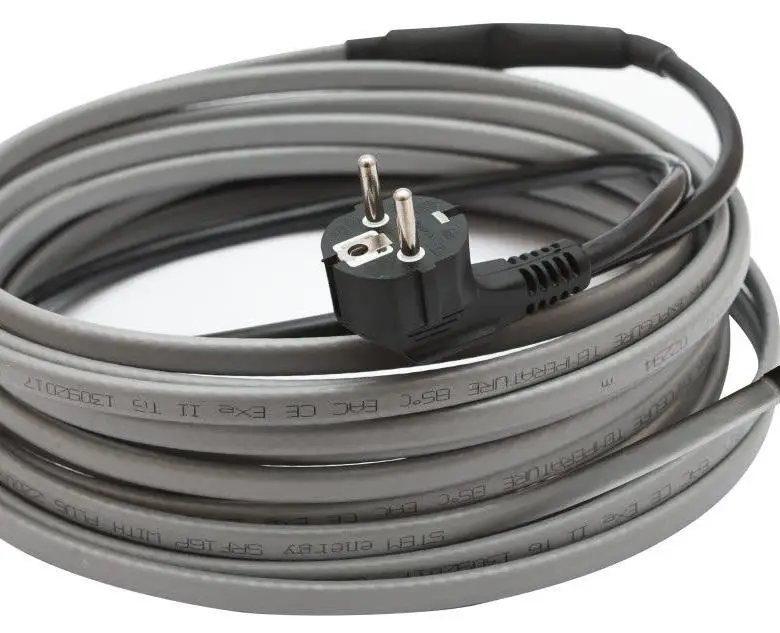

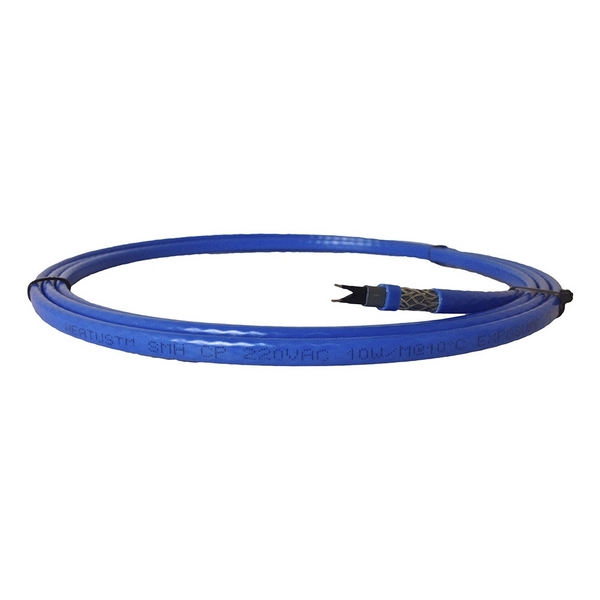

Саморегулирующийся греющий кабель для водопровода

Для обогрева бытового водопровода применяется чаще всего саморегулирующийся греющий кабель, укладываемый на трубу под теплоизоляцию. В отличии от резистивного кабеля (кабеля постоянной мощности), саморегулирующийся обогревающий кабель способен изменять свою мощность нагрева в зависимости от внешней температуры окружающей среды или температуры водопровода, таким образом обеспечивая безопасную эксплуатацию трубопровода на любом его участке, а также значительную экономию энергии.

Подробное устройство и принцип работы саморегулирующегося нагревательного кабеля мы приводим в отдельном разделе. Остановимся на основных преимуществах.

Преимущества саморегулирующегося кабеля

• Возможность разрезать кабель в любом месте, изготавливая секции нужной длины прямо на месте монтажа.
• Экономичность системы – способность локального изменения мощности тепловыделения на участке обогрева.
• Простота монтажа.
• Кабель не боится локального перегрева даже при монтаже внахлест.
• Не требует обязательного применения терморегуляторов и датчиков температуры в отличие от резистивного кабеля, хотя их использование с саморегулирующимся кабелем приводит к более экономичному использованию системы обогрева.

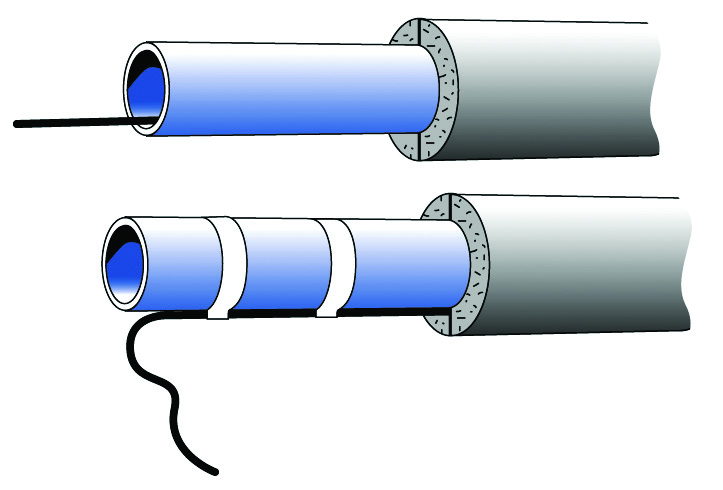

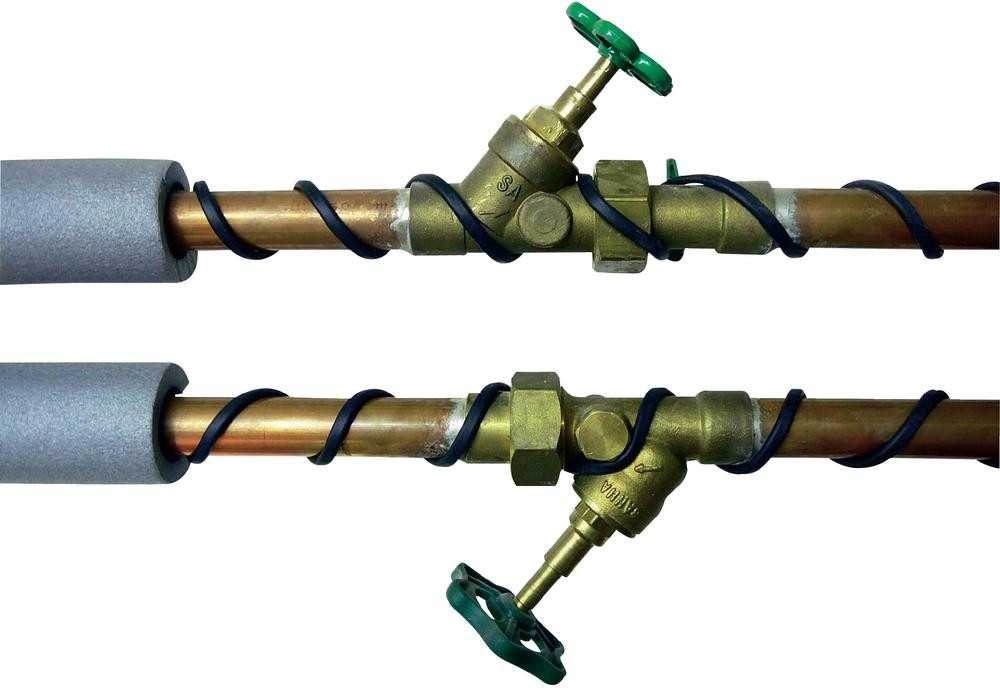

Саморегулирующийся обогревающий кабель может укладываться как на трубу (под теплоизоляцией), так и в самой трубе (применимо для труб небольшого диаметра до 40мм).

Доставляем кабель
в любую точку России!

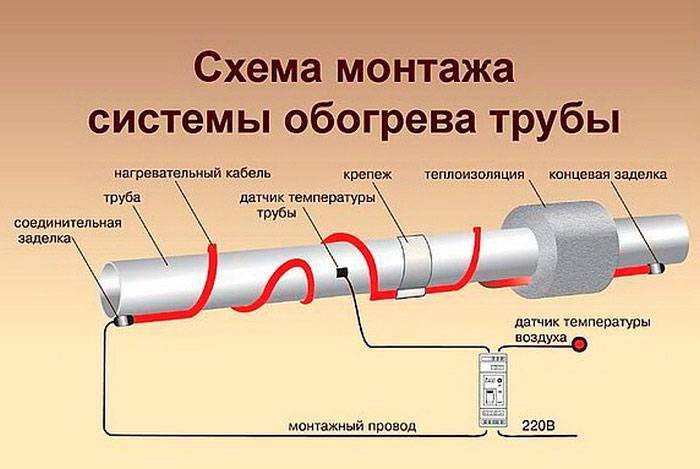

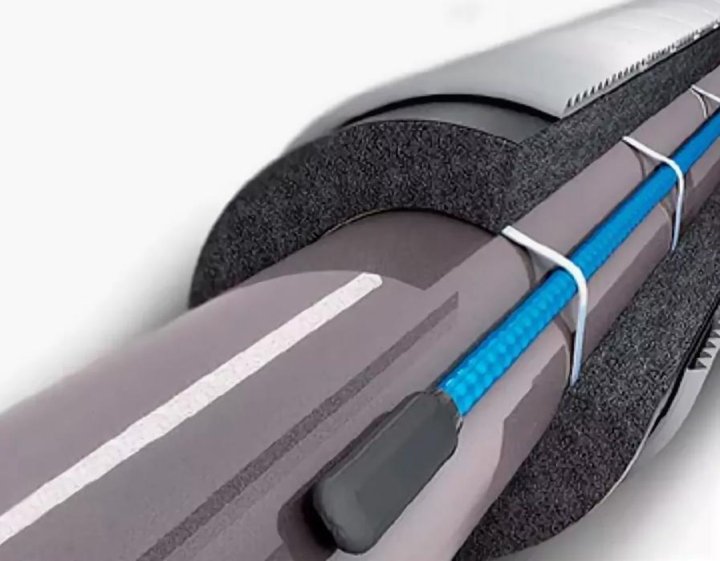

Обогрев трубопровода снаружи

Обогрев трубопровода внутри

Саморегулирующийся кабель SAMREG 16-2

135 р.

/ м

Саморегулирующийся кабель SRL 16-2

125 р. / м

Саморегулирующийся кабель SAMREG 24-2

149 р. / м

Обычно под теплоизоляцией для трубопроводов небольшого диаметра используется кабель мощностью 16-30 Вт/м без защитного экрана (оплетки) для пластиковых трубопроводов и с защитным экраном для трубопроводов из металла. Мощность греющего кабеля зависит от диаметра трубопровода, минимальной температуры окружающей среды и толщины теплоизоляции. По этим данным выполняется теплотехнический расчет трубопровода.

Расчет мощности можно произвести по таблице, в которой указан диаметр трубопровода (мм), толщина теплоизоляции (мм) и ΔТ, °С — разница между требуемой температурой (для трубопровода это +5°С) и минимальной температурой окружающей среды.

Типовые расчеты теплопотерь с поверхности трубопровода

Рассчетные теплопотери, Qv, Вт/м (при коэффициенте теплопроводности теплоизоляции 0,05 Вт/м (м’ °С) – соответствует утеплителю типа минеральная вата.

Данная таблица применима как для обогрева снаружи, так и для обогрева внутри трубы.

Например: Трубопровод диаметром 159мм, утепленный теплоизоляцией толщиной 50мм, при минимальной температуре окружающей среды -25°С и необходимой температуре +5°С получаем разницу 30°С, по таблице данное значение мощности тепловых потерь составит 18,82 Вт/м. Мощность выбранного кабеля должна быть не меньше найденной мощности тепловых потерь.

Мощности кабеля традиционно нормируются 10/16/24/30/40 Вт/м. Таким образом, для обогрева данного в примере трубопровода подойдет кабель мощностью 24 Вт/м. Длина секции кабеля зависит от длины трубопровода и наличия дополнительных обогреваемых элементов (поворотов, тройников, запорной арматуры и т.д.).

Чаще всего бытовые трубопроводы обогреваются кабелем в одну нитку. В некоторых случаях применяется спиральная намотка кабеля на трубу либо обогрев в 2 и более ниток (характерно для трубопроводов большого диаметра).

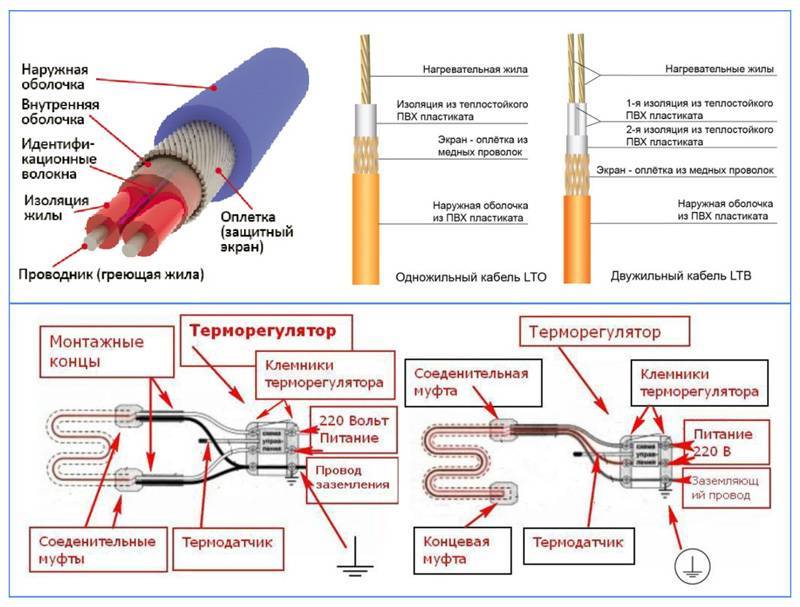

Резистивный кабель для обогрева трубопровода

Кабель постоянной мощности (резистивный) имеет определенную мощность и не обладает способностью саморегуляции. Функцию терморегуляции выполняют датчик температуры, расположенный на поверхности трубопровода и терморегулятор, подключенный к системе обогрева. Чаще всего резистивный кабель применяется для промышленного обогрева.

Данный кабель продается только в готовых секциях определенной длины и изменять длину секции строго запрещено (кабель просто перестанет работать). Для бытового обогрева существуют также готовые секции, имеющие терморегулятор (биметаллический термостат), расположенный на конце кабельной секции. При температуре ниже +3°С он включает нагревательную секцию и выключает при достижении температуры +10°С.

Преимуществам резистивного кабеля

• Поддержание высоких температурных характеристик обогреваемых трубопроводов и объектов.
• Разогрев продуктов в трубопроводах и стартовый предпусковой разогрев.
• Высокое удельное тепловыделение.
• Постоянная мощность обогрева независимо от изменения температуры, что широко применяется для систем разогрева объектов.
• Стабильные характеристики на протяжении всего срока эксплуатации.
• Низкая цена.

Недостатки резистивного кабеля

• Кабель боится локального перегрева.
• Сложность управления системой.
• Фиксированная длина секции создает сложности при монтаже.

Доставляем кабель
в любую точку России!

Каким образом можно отогреть замерзшую трубу, расположенную под землей?

Бывают такие ситуации, когда от замерзания водопровод уберечь не удалось, например, при резком и длительном понижении температуры окружающей среды.

В этом случае необходимо в кратчайшие сроки отогреть замерзшую трубу.

1. При наличии греющего кабеля, установленного на трубопровод, но не включенного в сеть (например, забыли включить или неисправен терморегулятор) задача отогрева замерзшего трубопровода будет существенно облегчена.

   Для этого необходимо проверить все основные параметры и узлы системы обогрева:

   • Питание – проверить наличие напряжения питания в системе обогрева.
   • Нагревательный кабель – измерить сопротивление между нагревательными жилами в случае использования резистивного кабеля. Оно должно соответствовать паспортному значению на данную нагревательную секцию.
   • Терморегулятор (при наличии) – проверить его работоспособность.

   В случае использования саморегулирующегося кабеля рекомендуется также измерить сопротивление между токоведущими жилами. Хотя этот параметр не нормируется, но по результатам измерения можно качественно оценить работоспособность саморегулирующегося кабеля. Сопротивление между токоведущими жилами саморегулирующегося кабеля зависит от мощности кабеля, его длины и температуры поверхности кабеля. Чем больше мощность кабеля, его длина и меньше температура поверхности кабеля (например, кабель холодный), тем меньше его сопротивление. Для рабочего саморегулирующегося кабеля в холодном состоянии в зависимости от его длины и мощности сопротивление может варьироваться от 4 Ом до 1000 Ом. Если сопротивление кабеля показывает от 5-6кОм и более, то скорее всего такой кабель не рабочий и греть не будет.

   Если система обогрева успешно прошла проверку, то можно ее включить в работу. Рекомендуется также открыть кран, чтобы обеспечить движение воды во время разогрева трубопровода.

   Внимание! Процесс отогрева трубопровода в данном случае может занять некоторое время (от нескольких часов до нескольких суток в зависимости от степени замерзания трубопровода), т.к. мощность системы обогрева небольшая и предназначена лишь для защиты от замерзания.

2. При отсутствии греющего кабеля на трубопроводе задача усложняется, а в некоторых случаях не возможна.

   При наличии замерзшего участка между технологическими колодцами или между скважиной и вводом в дом можно попробовать отогреть трубу с помощью низковольтного мощного источника питания, например, с помощью сварочного аппарата. Данный метод применим только для металлических трубопроводов. Выход современных сварочных аппаратов имеет напряжение 60-80В, что можно считать условно безопасным для человека. Клеммы сварочного аппарата подключаются между предполагаемым участком замерзания трубопровода (например, один конец в доме, другой в – технологическом колодце), и на сварочный аппарат подается питание на 20-40сек. При этом ток будет протекать по трубе, нагревая ее. Водопроводный кран при этом должен быть открыт для движения воды. При работе со сварочным аппаратом необходимо соблюдать технику безопасности.

   Для пластиковых и полипропиленовых труб данный метод разогрева не подойдет.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Вам также помогут статьи

Подбор кабеля для системы обогрева водопровода

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

Комментарии для сайта Cackle

Как выбрать греющий кабель для водопровода и водостока

• Статья
• Видео

На сегодняшний день нагревательные кабели широко используются как в быту, так и в промышленных целях. Данные изделия предназначены не только для создания системы теплый пол, но и для обогрева труб в зимнее время. Очень важно правильно подобрать тип проводника (саморегулирующийся либо резистивный), конструкцию, а также мощность. В этой статье мы расскажем читателям samelectrik.ru как выбрать греющий кабель для водопровода и водостока.

• Саморегулирующийся или резистивный?
• Критерии выбора

Саморегулирующийся или резистивный?

Для начала нужно определиться с типом нагревательного проводника. Резистивный кабель менее практичен, так как имеет постоянную мощность и фиксированную длину. Из недостатков данного изделия можно выделить его склонность к перегреву и выходу из строя. Основными преимуществом является сравнительного низкая стоимость. Узнать больше о том, как устроен резистивный кабель вы можете из нашей статьи.

Саморегулирующийся нагревательный проводник имеет больше преимуществ, поэтому выбрать его будет правильным решением. Основные достоинства изделия: устойчивость к скачкам напряжения, возможность экономии электроэнергии, нет ограничений по длине системы обогрева и что не менее важно — устойчивость к перегреву. Единственное, из-за чего выбор саморегулирующего греющего кабеля не всегда уместен — более высокая цена (в некоторых случаях резистивный провод более уместен, например, для обогрева емкостей и труб малого диаметра).

Все же мы считаем, что правильным решением будет выбрать саморегулирующийся греющий кабель, особенно для обогрева водопровода и водостока. Далее мы более подробно остановимся на критериях выбора данного типа нагревательного проводника.

Критерии выбора

Итак, первое, с чем нужно определиться — с конструктивными особенностями изделия. Конструкция саморегулирующего греющего кабеля может включать в себя две медные токопроводящие жилы, матрицу, слой изоляции, оплетку и внешнюю оболочку. При выборе обязательно обратите внимание, есть ли оплетка на термокабеле или нет. Если нет — это бюджетный вариант. Оплетка делает провод крепким, более устойчивым к механическим повреждениям и к тому же заземленным. Поэтому выбрать такой вариант будет правильным решением.

Подробнее об оплетке вы можете узнать из видео:

Еще один важный момент — тип внешней изоляции. Для бытового применения (обогрев кровли и водостоков, канализации) вполне достаточно выбрать греющий кабель с изолирующим слоем в виде полиолефина. Если вы хотите использовать систему кабельного обогрева на производстве, и при этом важна устойчивость к агрессивной среде и ультрафиолетовому излучению, советуем выбрать термокабель с изоляцией из фторполимера. Для водопровода, если проводник будет проложен в трубе, лучше подобрать изделие с внешней оболочкой из фторопласта.

Важно! Далеко не всегда проводник, предназначенный для обогрева труб снаружи, можно использовать для прокладки внутри. Этот момент уточняйте у продавца-консультанта!

Следующее, на что нужно обратить внимание при выборе греющего электрокабеля для водопровода и водостока — температурный класс. Низкотемпературный проводник может нагреваться до 65˚C, при этом его удельная мощность нагрева составляет не более 15 Вт/м. Такой тип исполнения лучше выбрать для защиты небольших по диаметру труб от замерзания. Среднетемпературный термокабель нагревается максимум до 120˚C и обладает мощностью от 10 до 33 Вт на погонный метр. Его лучше выбрать для водостоков, труб среднего диаметра, а также обогрева кровли. Высокотемпературный греющий кабель может достигать температуры 190˚C при удельной мощности 15–95 Вт/м. Для частного дома либо коттеджа такой тип исполнения не подойдет, его выбор рационален для промышленных условий, обогрева труб большого диаметра.

Ознакомившись с мощностями и применением термокабеля возникает вопрос, а какие характеристики должны быть у проводника для определенного диаметра трубы. Так вот мы рекомендуем выбрать греющий кабель, ориентируясь на следующие показатели:

• диаметр трубы от 15 до 25 мм — мощность 10 Вт/м;
• 25-40 мм — 16 Вт/м;
• 40–60 мм — 24 Вт/м;
• 60–80 мм — 30 Вт/м;
• >80 мм — 40 Вт/м.

Важно! К выбору мощности нагревательного кабеля нужно подойти ответственно. Недостаточная мощность приведет к тому, что система обогрева не справится со своей работой, а завышенные показатели негативно отобразятся на расходе электроэнергии.

Ну и последнее, что хотелось бы посоветовать — обращайте внимание на фирму продукции. Лучшие производители греющего кабеля: Devi, Nelson, Raychem, Lavita, Ensto. Также отечественный бренд зарекомендовал себя хорошо — ССТ (Теплолюкс).

Вот и все, что хотелось рассказать вам о том, как выбрать греющий кабель для водопровода и водостока. Надеемся, наши советы по выбору были для вас полезными!

Рекомендуем также прочитать:

• Рейтинг производителей электрического теплого пола
• Как сделать подогрев дорожек
• Прогрев бетона в зимнее время

как утепляем водопровод с помощью греющего кабеля © Геостарт

Прежде чем начинать рассмотрение темы, необходимо внести некоторую ясность в терминологию. И в первую очередь — разочаровать тех, кто ищет действительно самогреющий кабель для водопровода: они его никогда не найдут, так как такового попросту не существует. Здесь очевидная «игра слов» на уровне жаргонизма, приведшая к подмене понятий. Никакой кабель не станет греть сам по себе – без подключения к сети питания это невозможно.

Иное дело, что некоторые разновидности таких нагревательных кабелей имеют интересную схему строения, дающую эффект саморегуляции, то есть изменения температуры нагрева в зависимости от окружающих условий. Вот о них и пойдет речь далее. Так что статью было бы правильнее назвать – «Саморегулирующийся греющий кабель для водопровода».

Для чего и где необходимо подогревать водопровод?

Для чего – вопрос риторический, конечно. Все знают, что случается с водой при отрицательных температурах, и к чему может привести ее замерзание в ограниченном объёме (в частности – в трубе). Так что зимой прихваченный морозом водопровод не только осложняет жизнь хозяевам дома отсутствием воды. Очень вероятна серьезная авария, влекущая за собой масштабные ремонтно-восстановительные работы.

Хозяевам городских квартир с этим вопросом проще – они по договору получают воду уже на входе в свои владения. Владельцу частного дома всегда есть над чем думать – у него обязательно найдется участок наружной подземной прокладки трубопровода от автономного источника или от центрального коллектора. И сохранность этого участка – целиком на его совести.

Напрашивающееся решение – размещать трубопровод на такой глубине, где никогда гарантированно не будет температуры ниже нуля (за счет геотермального тепла). То есть – прокладывать трубы ниже уровня промерзания грунта, добавив еще для надёжности 300÷500 мм глубины.

Это действительно решение, но, увы, не полное, да и не всегда возможное. По той простой причине, что грунт на участке строительства может просто не позволить прокладку глубоких траншей.

Но даже если с этим проблем нет – все равно труба должна «вынырнуть» с глубины, чтобы войти в дом до станции подготовки или коллектора раздачи.   А это означает, что наверняка будут участки на подъёме, при проходе через замерзающие слои грунта, через ленточный фундамент, через пространство между грунтом и перекрытием, если дом покоится на свайном или столбчатом фундаменте. Наконец, на пути трассы могут быть и неотапливаемые подвальные или цокольные помещения, где воду тоже может «прихватить».

Только лишь термоизоляцией здесь отделаться невозможно. Утеплитель способен предупредить быстрый уход тепла, но ни одной калории он добавить не в состоянии.  То есть длительное время с морозом ему в одиночку не справиться. Значит, нужен какой-то минимальный нагрев, чтобы удерживать воду выше нулевой отметки.

Благо, такие уязвимые участки чаще всего располагаются поблизости от дома или непосредственно в нем. Это все же несколько упрощает хлопоты по защите их от промерзания.

Какие варианты напрашиваются для этого помимо качественной термоизоляции? Пускать вдоль водопровода тепловой спутник с горячим теплоносителем от системы отопления? Это далеко не всегда возможно, но зато всегда – очень хлопотно. Значит, остается электрический обогрев.

Именно для таких целей разработаны нагревающие кабели различного типа. В том числе – и интересующие нас саморегулирующиеся.

Как устроен и как действует саморегулирующийся нагревательный кабель для водопровода?

Принцип преобразования электрической энергии в тепловую – то что надо в таких условиях. Имеется в виду, что не требуется какого-то сложного монтажа, а само оборудование имеет очень компактные размеры.

Главным «рабочим органом» становится кабель, естественно, заключенный в очень надёжную со всех точек зрения изоляцию. Располагаться этот кабель может как снаружи трубы, так и в ее полости, предохраняя наиболее уязвимые участки водопровода от замерзания. В любом случае изоляция должна гарантированно исключать порывы, замыкания, плавление, пробои на корпус трубы или в воду, другие неприятности.

Казалось бы, самый простой вариант – обычный резистивный нагрев, по типу спирали или ТЭНа.

Действительно, такие нагревательные кабели предлагаются в продаже. Они несложны по устройству – роль нагревателя выполняет проводник, изготовленный из особого сплава, имеющий определенное повышенное электрическое сопротивление. При пропускании тока (подключении кабеля к сети) проводник нагревается, отдавая тепло через слои изоляции стенкам трубы.

Резистивные кабели бывают одножильным (крайне неудобными в рассматриваемых условиях) и двужильными. У двужильных, в зависимости от модели, или оба проводника могут играть роль активного нагревательного элемента, или один служит только для коммутации замкнутой цепи, а второй становится «ТЭНом». В любом случае двужильный кабель должен иметь концевую муфту, в которой оба проводника замыкаются.

Такие кабели обладают массой достоинств, к коим можно отнести высокие показатели мощности нагрева, простоту конструкции и, соответственно, относительно невысокую цену.

Но некоторые недостатки резистивного нагрева все же заставляют задумываться о поиске более совершенных вариантов. Есть немало сложностей в управлении такой системой. Ее никак нельзя назвать экономичной. Нагрев производится одинаково по всей длине кабеля, то есть если кабель настраивается по самому холодному участку, в некоторых местах температура может быть явно избыточной (с точки зрения экономии, конечно).

Недопустима укладка таких кабелей с перехлёстом – в этих точках почти гарантировано быстрое перегорание.

И еще одно — такие кабели обычно реализуются в виде готовых изделий определенного метража – как, скажем, готовая спираль или ТЭН. И самостоятельное изменение длины (наращивание или укорочение) запрещено — оно неизбежно сопровождается изменением всех характеристик кабеля: сопротивления, тока нагрузки, вырабатываемой тепловой мощности. Это может привести к весьма неприятным последствиям, например, нагрев становится недостаточным, или кабель, не отработав и пары месяцев, перегорает.

Поэтому с этих позиций намного более выгодным видится использование саморегулирующегося кабеля.

Устроен он – совершенно иначе, да и принцип его действия – совсем другой.

Устройство показано на примере высококачественного нагревательного кабеля «SelfTec® DW»:

1 – наружная защитно-изолирующая оболочка из полиэтилена низкого давления (LDPE). Этот полимер полностью безопасен для любых пищевых продуктов, то есть никак не испортит и качества воды, если кабель предполагается разместить внутри трубы.

2 – второй слой внешней оболочки выполнен из прочного и гибкого полимера, модифицированного полиолефина, обладающего отменными диэлектрическими характеристиками и стойкостью к перепадам температур.

3 – экранирующая оплетка из луженой медной проволоки.

4 – еще одна экранирующая оплетка – на этот раз из алюминиевой фольги.

5 – основной слой диэлектрика – полиолефиновая изоляция.

6 – полупроводниковая нагревательная матрица – основной «рабочий элемент» кабеля.

7 – залитые в материале матрицы два медных проводника (в показанном примере – луженые)

В чем же особенности работы такого кабеля? Давайте разбираться…

Так как проводники кабеля изготовлены из обычной меди, то совершенно очевидно – никакой резистивной функции они выполнять не будут. Этот металл – отменный проводник с очень невысоким сопротивлением. Так что провода выполняют роль токонесущих шин (для фазы и нуля), и потому между собой напрямую не закорочены – в отличие от двухжильных резистивных кабелей, в концевой муфте жилы надежно изолированы одна от другой.

А проводимость тока идет через полупроводниковую матрицу. Причем, одновременно по всей длине нагревательного кабеля. То есть любой отдельно взятый участок кабеля можно рассматривать как самостоятельную цепь с питанием через общие шины.

А вот матрица, при пропускании через себя тока, дает требуемый нагрев. Но это еще – не самое главное. Не зря было указано, что материал матрицы – полупроводник, то есть в него заложены определенные свойства. А конкретно – количество n-p переходов, то есть создаваемых «цепочек» проводимости, имеет свойство изменяться с изменением температуры. .

Чем ниже температура, тем больше создается «дорожек проводимости», тем больше проходит тока, тем больше нагрев.

С ростом температуры проводимость матрицы начинает снижаться – стало быть, уменьшается и количество выделенного кабелем тепла.

На определенном пределе нагрева проводимость может и вообще практически «закупориться» или стать столь низкой, то потребление тока будет минимальным, а нагрев – практически неощутимым.

Согласитесь, это очень удобно.  Как мы уже видели, на участке прокладки нагревательного кабеля чередуются весьма различающиеся по внешним температурным условиям зоны. То есть труба может, например, прокладываться на безопасной глубине, затем постепенно подниматься (зимой это будет характеризоваться понижением температуры), проходить через массивный фундамент, страшно вытягивающий тепло, затем попадать в теплое помещение домашней насосной станции.  То есть при использовании саморегулирующегося кабеля на каждом отдельно взятом участке в зависимости от температуры будет свое потребление тока и свой локальный нагрев. Значит, можно достичь немалой экономии, не рискуя при этом заморозить свой водопровод.

Понятно, что стоимость подобных нагревательных кабелей может быть в несколько раз выше резистивных. И это, наверное, единственный их недостаток. Но зато и достоинства – очевидны.

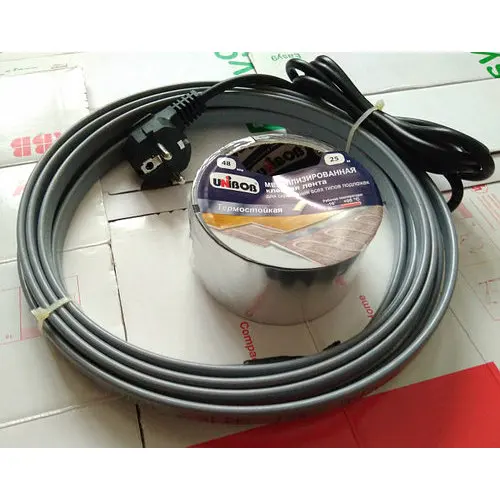

Кстати, еще об одном преимуществе. Такой кабель можно приобретать готовыми секциями, то есть с уже установленными «холодными проводами» (провода для подключения к сети) и концевой изолирующей муфтой. Но это бывает не всегда удобно – в ассортименте магазина на момент покупки может не оказаться нужного набора.

Но вполне можно приобрести такой кабель и метражом, то есть ровно столько, сколько требуется по результатам проведения расчетов.

Такой кабель можно свободно резать — на внешней оплетке имеется маркировка по длине в бухте и отметки мест реза. Правда, перед монтажом предстоит на одном конце кабеля самостоятельно скоммутировать и заизолировать «холодные провода», а на втором – концевую изолирующую муфту. Задача очень ответственная, но суперсложной ее не назовешь. Как это проводится – будет рассказано ниже.

Понятно, что при покупке комплектующих необходимо иметь определенную информацию о том, сколько и какого кабеля потребуется для обогрева «проблемного» участка водопровода. Как получить такую информацию – расскажем в следующем разделе.

Как проводится расчет нагревательного кабеля?

Если точнее – необходимо определить, какой метраж кабеля какой удельной мощности обеспечит гарантированную защиту уязвимого участка водопровода от замерзания.

Начнем с того, что любой кабель характеризуется удельной тепловой мощностью. Этот показатель говорит, сколько ватт тепловой энергии можно снять с погонного метра кабеля при его штатной работе. Такой показатель обычно нанесен маркировкой на верхнюю оплётку, наряду с другими данными.

А так как параметр мощности саморегулирующегося кабеля – величина, как мы помним, зависящая от температуры, то обычно для таких изделий указывается средняя мощность в оптимальной точке выше границы замерзания – примерно 10 ℃. Этот порог, кстати, и дальше будет фигурировать в наших расчетах.

Надо сказать, что нет четкой линейки мощностей таких кабелей – в разных производителей могут быть свои «шкалы». Но если оценить в общем, просмотрев немало предлагаемых вариантов, то можно судить, что попадаются кабели с удельной линейной мощностью от 7 и до 50 Вт/м.

Понятно, что расположенный под термоизоляцией на теле трубы или внутри утепленной трубы греющий кабель должен быть в состоянии полностью восполнить неизбежные теплопотери и иметь небольшой запас мощности. Так, чтобы ни при каких обстоятельствах не допустить начала морозной кристаллизации воды в неподвижном ее состоянии.

Существует специальная теплотехническая формула, позволяющая просчитать тепловые потери из утепленной трубы, отталкиваясь от диаметра этой трубы, толщины и теплопроводных качеств термоизоляции, разницы температур. Надо сказать, формула довольно громоздкая, содержащая логарифмические функции, и своим видом способная отпугнуть далекого от теплотехники читателя. Но можно обойтись и без нее – по этой формуле проведены расчеты и составлены таблицы данных, которых в нашем случае будет достаточно.

Такая таблица расположена ниже.

• В верхней строке указаны диаметры труб, для которых ведется расчет.
• Крайний левый столбец – это толщина термоизоляционного материала, в который «одета» труба. Коэффициент теплопроводности для расчета был взят усредненный, порядка 0,04 Вт/м×℃, что в полной мере соответствует большинству качественных современных трубных утеплителей.

Кстати, здесь тоже не все отдается «на откуп самодеятельности». Существуют определенные рекомендованные рамки, которых следует придерживаться. Так, для труб с диаметром условного прохода до 20 мм (¾») слой термоизоляции должен составлять не менее 20 мм, с ДУ до 32 мм (1¼ «) – 30 мм, с ДУ 40 мм (1½») – 40 мм, ДУ 50 (2.0″) – 50 мм, и так далее. В противном случае можно разориться на обогреве водопровода, но так и не достичь нужных результатов.

• Во втором столбце для каждой из толщин показано по четыре варианта разницы температур – от 20 до 60 градусов. Что это значит?

Берется разница между температурой в самую холодную декаду зимы, свойственную данной местности, и значением в +10 ℃, к которому мы будем условно стремиться подогнать воду в трубе, не допуская ее замерзания. То есть если в регионе зимы мягкие, и морозов ниже -10 ℃ градусов практически и не бывает, то все равно разница получается ΔT = 20 градусов – это в условиях России, наверное, минимум. Если морозы под -30 ℃ — разница 40 градусов и т.п.

На пересечении выбранной строки с толщиной термоизоляции и разницей температур и столбца с диаметром трубы получаем искомое значение удельных расчетных тепловых потерь с одного метра трубы.

Расчетные тепловые потери на 1 погонный метр трубопровода, Вт/м

Толщина термоизоляции	ΔT°С	ø 15 мм	ø20 мм	ø25 мм	ø32 мм	ø40 мм	ø50 мм	ø80 мм	ø100 мм	ø150 мм

Толщина термоизоляции	ΔT°С	ø 15 мм	ø20 мм	ø25 мм	ø32 мм	ø40 мм	ø50 мм	ø80 мм	ø100 мм	ø150 мм
10 мм	20	7. 2	8.4	10	12	13.4	16.2	23	29	41
30	10.7	12.6	15	18	20.2	24.4	34	43	61
40	14.3	16.8	20	24	26.8	32.5	45	57	81
60	21.5	25.2	30	36	40.2	48.7	68	86	122
20 мм	20	4.6	5.3	6.1	7.2	7.9	9.4	13	16	22
30	6.8	7.9	9.1	10.8	11.9	14.2	19	24	33
40	9.1	10.6	12.2	14.4	15.8	18.8	25	32	44
60	13.6	15.7	18.2	21.6	23.9	28.2	38	48	67
30 мм	20	3. 6	4.1	4.7	5.5	6	7	9	11	16
30	5.4	6.1	7.1	8.2	9	10.6	14	17	24
40	7.3	8.3	9.5	10.9	12	14	19	23	31
60	10.9	12.4	14.2	16.4	18	21	28	34	47
40 мм	20	3.1	3.5	4	4.6	4.9	5.8	8	9	12
30	4.7	5.3	6	6.8	7.4	8.6	11	14	19
40	6.2	7.1	7.9	9.1	10	11.5	15	18	25
60	9.4	10.6	12	13.7	14.9	17.3	22	27	37
50 мм	20	2. 8	3.1	3.5	4	4.3	5	7	8	10
30	4.2	4.7	5.3	6	6.5	7.4	10	12	16
40	5.6	6.2	7.1	8	8.6	10	13	16	21
60	8.4	9.4	10.6	12	13.8	15	19	23	31
75 мм	20	2.4	2.6	2.9	3.2	3.5	3.9	6	7	8
30	3.5	3.8	4.3	4.8	5.2	5.9	7	9	11
40	4.7	5.2	5.8	6.5	7	7.8	10	12	15
60	7.1	7.8	8.6	9.7	10.4	11.8	15	17	23
100 мм	20	2	2. 3	2.5	2.8	3	3.4	5	6	7
30	3.1	3.5	3.7	4.2	4.4	4.8	6	7	9
40	4.2	4.6	5	5.6	6	6.7	8	10	12
60	6.2	6.8	7.6	8.4	9	10.1	12	15	19

Например: на водопроводную трубу диаметром 50 мм будет надеваться пенополистирольная «скорлупа» толщиной 30 мм. Найти удельные теплопотери, если самыми сильными морозами считается – 20 ℃.

Отыскиваем по таблице сначала толщину утеплителя в 30 мм, в этой группе – разницу температур в 30 градусов. На пересечении со столбцом для диаметра трубы 50 мм получаем: теплопотери равны 10,6 Вт с погонного метра.

Зная удельные теплопотери, можно рассчитать длину кабеля для обогрева участка водопровода. Для этого потребуются следующие данные:

— Длина участка трубы, на котором по замыслу будет укладываться греющий кабель. Понятно, что это суммарная длина, то есть с учетом всех горизонтальных, вертикальных, наклонных промежутков, если таковые есть.

— Паспортная удельная мощность кабеля, Вт/м. Эта мощность не должна быть меньше удельных теплопотерь.

Кстати, на этот счет можно встретить и рекомендации, наработанные, как говорится, эмпирическим путем.

Рекомендуемые показатели удельной мощности нагревательного кабеля в зависимости от диаметра трубы:

Диаметр трубы, мм	15 ÷ 25	25 ÷ 40	40 ÷ 60	60 ÷ 80	свыше 80

Диаметр трубы, мм	15 ÷ 25	25 ÷ 40	40 ÷ 60	60 ÷ 80	свыше 80
Рекомендуемая удельная мощность кабеля, Вт/м	10	16	24	30	40

— Какой кабель будет использоваться – обычный резистивный или саморегулирующийся. Понятно, что в нашей статье нас разговор идет о саморегулирующемся, но просто алгоритм подсчета универсален, поэтому и предлагается выбор. От этого зависит величина поправочного коэффициента.

— На величину коэффициента запаса влияет ещё и наличие каких-то сложных участков, например, крупных кранов или задвижек, металлических опор. Такое на домашнем водопроводе встречается нечасто, но все же. Если для обогрева этих элементов дополнительная длина кабеля просчитывался отдельно – это одно. А если нет – то придется сделать запас и на это обстоятельство.

Быстро провести расчет поможет наш онлайн-калькулятор:

Калькулятор расчета длины нагревательного кабеля для водопровода.

Перейти к расчётам

Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ДЛИНУ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ»

Длина участка водопровода, требующего подогрева, метров

Рассчитанные удельные теплопотери трубы, Вт/м

Расчет проводится для

— резистивного кабеля постоянной мощности — саморегулирующегося кабеля

Учесть запас на обогрев крана или металлической опоры?

— Да, учесть — Нет, таких элементов на участке с подогревом не будет

Удельная мощность выбранного кабеля, Вт/м

Кстати, при определённых обстоятельствах результат расчета может быть таким, что длина кабеля получается меньше длины участка. Естественно, такой результат говорит о достаточности в плане эксплуатационных возможностей. Но, понятно, на практике кабель короче быть попросту не может, так как должен проходить по всему намеченному участку хотя бы в одну линию.

Рассчитывать длину кабеля для внутреннего размещения, в трубе – нет никакого смысла, так как она априори равна длине участка от его дальнего конца до вводной муфты. Можно лишь добавить еще 0,5 м на коммутацию.

Как правило, внутренний обогрев практикуется с трубами диаметром не более 25 мм. и с использованием исключительно качественного саморегулирующегося кабеля мощностью порядка 10 Вт/м, в надежной и экологически чистой оболочке из пластика, допускающего контакт с пищевыми продуктами и питьевой водой.

Как подготовить греющий кабель в монтажу?

Когда рассматривались достоинства саморегулирующихся кабелей, отдельно отмечалось, что потребителю предоставляется возможность приобрести любой по длине отрезок (с учетом, конечно, допустимой кратности реза). Но в этом случае придется самостоятельно провести некоторые работы по подготовке кабеля к дальнейшей установке на или в трубу. В любом их случаев предстоит выполнить коммутацию токонесущих жил кабеля с «холодными проводами» питания, а также закрыть дальний конец надежной изолирующей муфтой.

Пугаться не стоит – сейчас мы пошагово разберем, как это делается.

Иллюстрация	Краткое описание выполняемой операции

Иллюстрация	Краткое описание выполняемой операции
Покупая саморегулирующийся греющий кабель метражом, не забываем сразу приобрести и специальный монтажный комплект для выполнения коммутации с электропроводкой и изоляции. В такой комплект входят обжимные гильзы, отрезки термоусадочных трубок разного диаметра и длины. Пример такого набора показан на иллюстрации. Можно, конечно, собрать такой комплект и самостоятельно. При этом желательно использовать специальную термоусадку, имеющую на внутренней стороне адгезионный (клеящий) слой, активизирующийся при нагреве. Достоинством готового комплекта может быть и то, что в него часто включают готовую концевую изолирующую муфту. Это удобно, но если ее и нет, можно обойтись и просто термоусадкой.
Для работы готовится верстак (стол). Из инструментов понадобится острый нож, кусачки, строительный фен. Первая операция – снятие внешней оболочки с того края кабеля, к которому будут подключаться «холодные концы», то есть провода питания. Она снимается на участке длиной примерно 45 мм. Сначала ножом делается аккуратный надрез по окружности…
…а затем – от этого кольцевого надреза – продольный к краю. После этого участок верхней плотной изоляции должен легко удалиться. Под ним во многих марках кабеля обнаружится еще и экранирующая оплетка. Но в рассматриваемом примере заведомо приобретался кабель без заземляющей оплётки, так как предполагалось его подключение к линии, не оснащенной заземляющим контуром. Если же экран есть, и он будет подсоединяться к кабелю питания, то его расплетают, убирают в сторону и скручивают тугой косичкой. Так, чтобы он пока не мешал дальнейшим операциям.
Еще один слой внутренней изоляции закрывает уже саму матрицу. Очень аккуратно его также удаляют.
Теперь пришел черед аккуратно разделить матрицу надвое по центру. Так, чтобы рез не доходил примерно на 5 мм до края оголённого участка.
На слегка разведенные в стороны половинки матрицы одеваются термоусадочные трубки. При этом будет правильным заранее вырезать фрагменты так, чтобы один был примерно на 20 мм короче. Такая нехитрая мера даст возможность разнести на некоторое расстояние контактные соединения.
Термоусадка прогревается феном, и оттого плотно облегает разъединённые половинки матрицы.
Незакрытые кончики матрицы должны выступать из-под термоусадки примерно на 8 мм. То есть кусачками лишнее подрезается.
Следующая операция требует повышенной аккуратности. Предстоит аккуратно подрезать матрицу по окружности на уровне края термоусадки и удалить подрезанный фрагмент. Так, чтобы открылись оголённые концы токонесущих проводов кабеля.
Вот так должно получиться в итоге. Готовятся к установке обжимные гильзы-клеммы.
Гильза надевается на зачищенный конец провода, просаживается до конца так, чтобы был полностью закрыт оголенный участок. Затем – обжимается. Лучше всего эту операцию проводить, конечно, специальным инструментом. Но можно и кусачками, только, конечно, очень аккуратно, соизмеряя усилия, чтобы случайно не перекусить и гильзу, и провод.
Обжима в трех местах должно быть вполне достаточно. Естественно, проверяется качество соединения – недопустим никакой, даже сосем незначительный люфт.
Аналогичная операция – на втором проводе. Если предполагается соединение экранирующей оплетки с заземлением, то такая же гильза одевается и на косичку, собранную из экрана.
На каждый провод с обжатой клеммой надевается фрагмент термоусадочной трубки, но уже большего диаметра.
Зачищаются «холодные концы» – провода кабеля, который будет подключаться к сети и передавать питание на греющий. Общая изоляция снимается на участке примерно 40 мм от края.
Далее, на кабель питания желательно сразу надеть два отрезка термоусадки большого диаметра. Первым одевается самый длинный фрагмент из набора, вторым – тот, что несколько покороче. Эти отрезки впоследствии должны будут полностью перекрыть область соединения двух кабелей.
Если экран подключаться к заземлению не будет – желто-зеленый провод можно просто обрезать. В том случае, когда заземление будет коммутироваться, этот провод временно отгибают в сторону, чтобы он не мешал.
В остальном расцветка проводов кабеля питания больше значения играть не будет. Любой из проводов зачищают, делая оголённым кончик длиной 8÷10 мм. И заводят его в гильзу сначала того провода греющего кабеля, который оставлен несколько короче. Производится окончательный обжим гильзы – со стороны заведенного провода питания.
Второй провод питания подрезается по длине по месту. Затем – также зачищается, заводится в гильзу и обжимается.

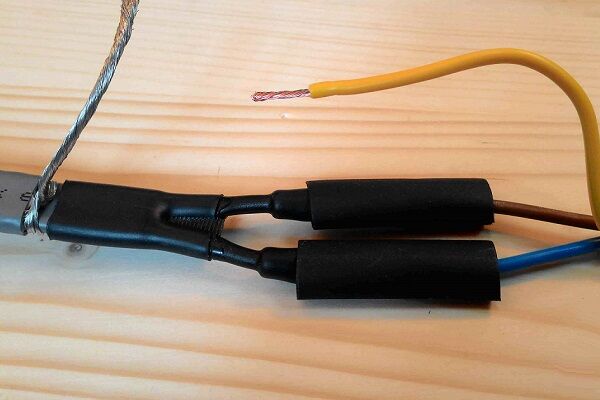

Обе гильзы обжаты – электрический контакт между «холодными концами» и нагревательным кабелем обеспечен. Теперь пришло время качественной изоляции этого узла.
Прежде всего – изолируются сами гильзы. Для этого на них передвигаются ранее предварительно надетые отрезки термоусадки малого диаметра.
После прогрева феном трубочки надежно обожмут клеммы-гильзы.
Далее, на это место сдвигается короткий фрагмент термоусадки большого диаметра, надетый на «холодный кабель». Он должен, по замыслу, полностью перекрыть пространство между снятыми наружными оболочками соединенных кабелей — питания и нагревательного.
Вот так оно получится на деле. Кстати, если коммутируется кабель с подключением его экранирующей оплетки к контуру заземления, то собранная «косичка» и зелено-желтый провод как раз сейчас должны оказаться выглядывающими наружу на противоположных сторонах именно этой термоусадочной гильзы. Так «земля» будет надежно отделена двумя слоями изоляции от силовых проводов.
После прогрева этой термоусадочной гильзы получается такая картина. Вот сейчас пришло время коммутации оплетки с проводом заземления – также, через отжимную гильзу.
Далее, на этот узел надвигается последний, самый большой и по диаметру, и по длине отрезок термоизоляционной трубки.
Производится прогрев – до полного потного прилегания и охватывания всей области коммутации.
В местах, где трубка будет обжиматься на внешних оболочках обоих кабелей, при прогреве возможно выступание жидкого клея. Это – очень хорошо, говорит о надежности и герметичности созданного изоляционного кокона. Узел соединения можно считать законченным – обеспечена коммутация, и надежная изоляция.
Следующий этап работы – обеспечение изоляции на конце нагревательного кабеля. Для этого в рассматриваемом примере используется готовая термоусадочная муфта-заглушка. Если ее нет, то вполне можно обойтись и обычной термоусадкой. Прежде всего, желательно исключить даже теоретическую возможность короткого замыкания двух токонесущих проводов нагревательного кабеля. Для этого можно один провод сделать на конце короче другого на 8 ÷ 10 мм, вырезав своеобразную «ступеньку».
Затем на этот конец одевается и просаживается до упора концевая муфта из комплекта.
После прогрева феном муфта осядет и плотно обожмет конец кабеля.
Если приходится обходиться термоусадочной трубкой, то поступают так: — На конец кабеля одевается термоусадочная трубка, так, чтобы порядка 40-50 мм одевались на кабель, и еще порядка 30 мм выходили наружу со срезанного ступенькой конца. — После этого трубка прогревается, осаживается на внешнюю оболочку кабеля, а выступающий конец обжимается плоскогубцами до полной герметизации. Длина сплющенного плоскогубцами после прогрева участка – порядка 12-15 мм. Остальное после окончательного остывания можно обрезать, чтобы не мешало монтаже кабеля. — На этом рекомендуется не останавливаться, и повторить ту же операцию несколько увеличив длину надеваемой термоусадочной трубки.
Вот только после этого нагревательный кабель можно будет считать полностью готовым к дальнейшему монтажу.

Несколько основных правил укладки саморегулирующегося нагревательного кабеля на поверхности водопроводной трубы

Теперь разберемся в том, каких канонов следует придерживаться при монтаже греющего кабеля на трубе.

• Если это позволяют расчеты, то оптимальное размещение кабеля, самое простое в реализации – одна «нитка» параллельная оси в нижней трети окружности трубы (имеется в виду, конечно, ее горизонтальное расположение. Так обеспечивается прогрев и наиболее «проблемной» нижней области канала, и верхней.

• Для фиксации к металлической трубе бывает достаточно хомутов из водостойкого скотча, размещенных с шагом в 300 мм по длине трубы.

Иное дело, если подогревается труба полимерная, например, водопроводная ПНД. Расположение кабеля остается тем же, но система крепления несколько меняется. Помимо хомутов, он крепится к наружной стенке трубы широкой полосой фольгированного скотча.  Иначе качественного теплообмена не достичь.

• Что делать, если одной параллельной «нитки» по расчетам недостаточно? Есть несколько вариантов. Расчет, кстати должен дать понять, сколько метров обогревательного кабеля придется на погонный метр трубопровода.

1 — Если это превышение большое, то можно разместить на внешней поверхности трубы две или даже более «ниток» кабеля.

2 — Если требуется просто определенное удлинение на участке трубы, допустим, полтора метра кабеля на метре водопровода, то можно поступить двумя способами.

— Элементарно намотать кабель спирально на трубу. Просто , но не всегда удобно. Кроме того, сложно контролировать, сколько уже кабеля ушло на погонный метр водопровода.  Этот метод показан на картинке ниже под буквой «б».

— Второй способ (на рисунке он показан под буквой «а») кажется более удобным. Допустим, на участке трубы длиной Lт необходимо уложить обогревающий кабель длиной Lк. Первым делом на границах этого участка хомутами закрепляется требуемая длина кабеля. Он провиснет вниз углом. Ну а затем этот угол попросту оборачивается в обратном направлении вокруг трубы, и тоже закрепляется хомутами из водостойкого скотча.

• Особого отношения всегда требуют отводы (участки поворота трубы), фланцы, задвижки (краны), металлические опоры. Здесь всегда необходимо большее количество тепла, просто в силу массивности (а стало быть – и высокой теплоемкости) этих металлических деталей общей конструкции.

Иллюстрация	Тип узла, требующего дополнительного подогрева кабелем

Иллюстрация	Тип узла, требующего дополнительного подогрева кабелем
Дополнительной обогрев в местах расположения фланцев или фитингов.
Расположение дополнительного кабеля для обогрева кранов, задвижек, вентилей.
Дополнительные петли кабеля в области металлической опоры водопровода
Рекомендуемое расположение кабеля на поворотах (на отводах).

Уже не раз отмечалось, но повторимся – в любом случае после монтажа кабеля на поверхность трубы следует этап ее полноценной термоизоляции.

Вспененный полиэтилен – отличная термоизоляция для трубопроводов

На фоне других утеплительных материалов пенополиэтилен выделяется невысокой ценой, отменными термоизоляционными качествами и практически полной экологической безопасностью. Какие утеплители из вспененного полиэтилена для труб и как рекомендуется использовать — читайте в специальной публикации нашего портала.

Нагревательный кабель – в трубе

Если участок , требующий обогрева, не особо длинный, заканчивается непосредственно в помещении дома, если на его протяжении нет кранов, задвижек, он относительно прямой, то есть не изобилует поворотами, а внутренний диаметр трубы – в пределах 1 дюйма, то вполне можно разместить нагревательный саморегулирующийся кабель и внутри. Достоинства очевидны – прямой контакт, без «посредников», кабеля с водой дает наилучшие результаты.

Недостатки: определенные сложности в монтаже (спойлер – невеликие), лишнее уязвимое место водопровода в точке входа кабеля в трубу (при качественном монтаже – несущественно), некоторое заужение внутреннего канала кабелем (тоже не особо заметное и не «делающее погоды»).

В статье выше уже не раз акцентировалось внимание, что для такой прокладки требуется кабель в изоляции, сертифицированной в плане безопасности контакта с питьевой водой. На это обращается внимание сразу – при покупке кабеля.

В чем видится основная сложность монтажа (если полагать, что сам кабель уже качественно подготовлен, и за герметизацию концевой втулки нет никаких опасений). Естественно, это правильно организованный, с герметичным уплотнением, вход кабеля в трубу, исключающий протечку воды.

Общая схема этого входа может быть представлена так:

Ничего сложного, как видите, особо и нет.

1 – водопровод, требующий подогрева.

2 – обязательный тройник на месте ввода кабеля в трубу.

3 – нагревательный кабель (саморегулирующийся).

4 – концевая изолирующая муфта.

5 – соединительная муфта, коммутация нагревательного и электрического кабелей.

6 – электрический кабель питания с вилкой или с подключением в распределительную коробку с автоматикой.

«Медным» цветом на рисунке выделен комплект деталей, обеспечивающих герметизацию входа кабеля в трубу.

7 – уплотнительная втулка, прикручиваемая на тройник водопровода.

8 – эластичная резиновая муфта.

9 – две шайбы, по обе стороны эластичной муфты. Сжимая ее, они обеспечивают надежную герметизацию кабельной проходки.

10 – зажимная втулка, закручиванием которой как раз и достигается требуемая герметизация узла.

Что-то рассказывать про сборку этого узла – наверное, лишнее. Любой человек, хоть немного разбирающийся в сантехнике, без труда справится с такой задачей, если в его распоряжении будут все необходимые комплектующие. А они, как правило, продаются комплектом.

Единственное, что можно здесь добавить: направление ввода кабеля может быть и иным – оно выбирается и соображений удобства монтажа. Возможные варианты показаны на рисунке ниже:

Если разобраться, то такое размещение кабеля выглядит чуть ли не даже более простым, нежели наружное. Правда, расположение нагревательного элемента внутри ни в коей мере не снижает значимости качественной внешне термоизоляции.

Видео: Монтаж нагревательного саморегулирующегося кабеля внутрь водопроводной трубы.

*  *  *  *  *  *  *

Завершить статью хочется вот такой ремаркой, по моему мнению – очень важной.

Почитать обзоры в интернете – так очень немало говориться о том, что саморегулирующиеся кабели хороши тем, что вообще не требуют никакой системы терморегуляции. Мол, они реагируют на повышение температуры «запиранием» матрицы, и перестают потреблять электроэнергию. Включил вилку в розетку – и до весны забыл про это! И в этом, мол, заложено их огромное преимущество в плане экономии…

Так ли это? Увы, нет, не так…

Да, все говорится правильно, но давайте взглянем на характеристики пристальнее. Они, кстати, довольно наглядно представляются графиками.

Вот, скажем, графики, описывающие работу саморегулирующихся нагревательных кабелей SR-10, SR-17 и SR-23. Числовые значения, как вы, наверное, уже догадались, соответствуют удельной мощности кабеля (Вт/м) при температуре 10 ℃.

Взгляните – при температуре в 15 градусов – падение мощности совсем незначительное. То есть поступающая вода уже совершенно не требует нагрева, но кабель продолжает работать, потребляя немало энергии. Спад потребления постепенно идет, ног к нулевому приходит в районе 50-60 градусов!

А что требуется нам? Вода поступает из колодца (скважины) с температурой 4 ÷ 6 градусов. В задачи кабеля вовсе не входит ее нагрев – только предупреждение падения температуры. То есть даже +10 градусов – это не самоцель, а всего лишь удобная для расчетов величина. И по большому счету – вполне можно ограничиться верхним пределом нагрева в + 6÷8 ℃.

Вывод – без термостатических саморегулирующийся кабель будет так же впустую пожирать энергию, как обычный резистивный, может, в чуть меньшем количестве. Если создавать грамотную систему, с условиями эксплуатации «в ноябре включил – в апреле выключил», то без установки термодатчиков на трубу и термореле (термостата) на систему питания кабеля – все равно не обойтись. Причем, с очень близко расположенными границами включения и выключения, например, с диапазоном +4 ÷ + 8 ℃

 А все заверения, что экономия будет достигаться сама собой, за счет саморегулирующихся качеств полупроводниковой матрицы кабеля, если честно – «от лукавого».

Греющий кабель для водопровода в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

Греющий кабель для водопровода FS10 Вт/м Hemstedt 5 метров

Доставка по Украине

3 040 грн

Купить

Интернет-магазин «DAYMAX»

Греющий кабель для водопровода FS10 Вт/м Hemstedt(Германия) 18 метров

Доставка по Украине

4 600 грн

Купить

Интернет-магазин «DAYMAX»

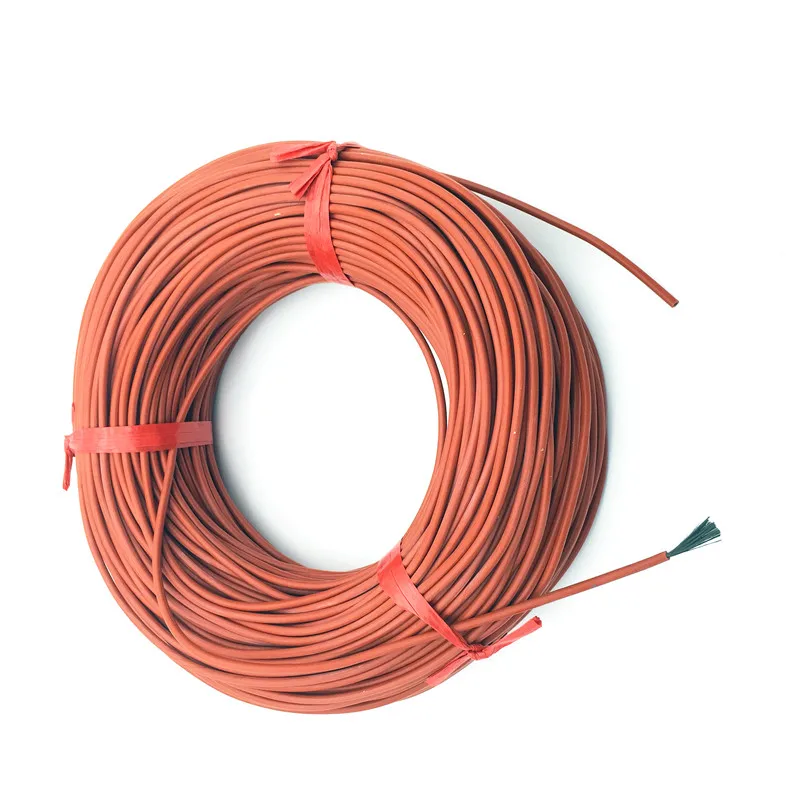

133 Ом/м. Греющий кабель 133 для водопровода | 133ом/метр, изоляция — силикон | Надежность и качество

Доставка из г. Тернополь

по 18 грн

от 2 продавцов

18 грн/пог.м

Купить

Теплолюкс

133 Ом/м. Греющий кабель 133 для водопровода | 133ом/метр, изоляция — силикон | Надежность и качество

Доставка по Украине

18 — 20 грн

от 2 продавцов

18 грн/пог.м

Купить

Теплолюкс

66 Ом/м. Греющий кабель 66 для водопровода | 66ом/метр, изоляция — силикон | Надежность и качество

Доставка по Украине

по 18 грн

от 2 продавцов

25 грн/пог.м

Купить

Теплолюкс

33 Ом/м. Греющий кабель КН-33 для водопровода | 33ом/метр, изоляция — силикон | Надежность и качество

Доставка из г. Тернополь

по 25 грн

от 2 продавцов

25 грн/пог.м

Купить

Теплолюкс

33 Ом/м. Греющий кабель КН-33 для водопровода | 33ом/метр, изоляция — силикон | | Nova Therm

Доставка по Украине

по 25 грн

от 2 продавцов

25 грн/пог.м

Купить

Теплолюкс

Кабель нагревательный греющий 220в для обогрева труб канализации и водопровода

Доставка из г. Киев

300 грн/комплект

Купить

ultram

Греющий саморегулирующийся кабель для обогрева труб SRL 30-2, мощность 30 Вт/м

На складе

Доставка по Украине

123.5 — 130 грн

от 2 продавцов

130 грн/м

123.50 грн/м

Купить

Интернет-магазин «САДКО»

33 Ом/м. Греющий кабель КН-33 для водопровода | 33ом/метр, изоляция — силикон | Надежность и качество

Доставка по Украине

от 25 грн/пог.м

Купить

Тепловест

66 Ом/м. Греющий кабель 66 для водопровода | 66ом/метр, изоляция — силикон | Надежность и качество

Доставка по Украине

25 грн/пог.м

Купить

Тепловест

Греющий кабель Hemstedt FS 10 для обогрева труб 5 м

Заканчивается

Доставка по Украине

3 040 грн

Купить

ИНТЕРНЕТ-МАГАЗИН АНТАРЕС

Греющий саморегулирующийся кабель для обогрева пола SRL16-2, мощность 16 Вт/м

На складе в г. Днепр

Доставка по Украине

по 120 грн

от 2 продавцов

120 грн/м

Купить

Интернет-магазин «САДКО»

Греющий кабель для обогрева труб Nexans 28 Вт/м, 45,8 м, Норвегия

Доставка по Украине

5 388 грн

Купить

Интернет-магазин «DAYMAX»

SRL 30 Вт/м греющий кабель для обогрева пола и труб водоснабжения (Корея)

На складе в г. Киев

Доставка по Украине

130 грн/м

Купить

ИНТЕРНЕТ МАГАЗИН «HEATING THE FLOOR»

Смотрите также

SRL 40 Вт/м греющий кабель для обогрева пола и труб водоснабжения (Корея)

На складе

Доставка по Украине

189 грн/м

151.20 грн/м

Купить

ИНТЕРНЕТ МАГАЗИН «HEATING THE FLOOR»

SRL 10 Вт/м греющий кабель для обогрева пола и труб водоснабжения (Корея)

На складе в г. Днепр

Доставка по Украине

от 120 грн/м

Купить

ИНТЕРНЕТ МАГАЗИН «HEATING THE FLOOR»

Нагревательный кабель 1м 12Вт Fenix PFP12, для обогрева труб, со встроенным термостатом, электрический греющий

Доставка из г. Львов

2 720 грн

Купить

Семерочка

Нагревательный кабель 3м 36Вт Fenix PFP12, для обогрева труб, со встроенным термостатом, электрический греющий

Доставка из г. Львов

3 310 грн

Купить

Семерочка

Нагревательный кабель 4м 48Вт Fenix PFP12, для обогрева труб, со встроенным термостатом, электрический греющий

Доставка из г. Львов

3 590 грн

Купить

Семерочка

Нагревательный кабель 6м 72Вт Fenix PFP12, для обогрева труб, со встроенным термостатом, электрический греющий

Доставка из г. Львов

3 000 грн

Купить

Семерочка

Нагревательный кабель 10м 136Вт Fenix PFP12, для обогрева труб со встроенным термостатом электрический греющий

Доставка из г. Львов

по 3 080 грн

от 2 продавцов

3 080 грн

Купить

Семерочка

Греющий кабель SM2-CR для снеготаяния и противообледенительной обработки территории, мощность 80 Вт/м

На складе

Доставка по Украине

по 656 грн

от 2 продавцов

656 грн/м

Купить

Интернет-магазин «САДКО»

Греющий кабель для теплого пола (2.9 м.кв.)

На складе в г. Тернополь

Доставка по Украине

2 780 грн

Купить

ИНТЕРНЕТ-МАГАЗИН АНТАРЕС

Греющий саморегулирующийся кабель для обогрева пола SRL 24-2, мощность 24 Вт/м

На складе

Доставка по Украине

по 125 грн

от 2 продавцов

125 грн/м

Купить

Интернет-магазин «САДКО»

Греющий саморегулирующийся кабель для обогрева пола SRL 40-2, мощность 40 Вт/м

На складе

Доставка по Украине

по 189 грн

от 2 продавцов

189 грн/м

Купить

Интернет-магазин «САДКО»

Двужильный кабель Hemstedt BRF-IM 891 W

На складе

Доставка по Украине

4 250 грн

Купить

SKR-GROUP

Двужильный кабель Hemstedt BRF-IM 1067 W

На складе

Доставка по Украине

4 820 грн

Купить

SKR-GROUP

Двужильный кабель Hemstedt BRF-IM 1593 W

На складе

Доставка по Украине

6 970 грн

Купить

SKR-GROUP

Нагрев до электрических нагревательных кабелей

Нагревательные кабели обычно называют кабелями обогрева, электрообогревом или нагревательной лентой, в то время как кабели самой современной конструкции, саморегулирующиеся нагревательные кабели, также известны как саморегулирующиеся кабели.

Как бы они ни назывались, все они работают в основном по одному и тому же принципу: когда напряжение подается на длину провода с заданным сопротивлением, оно затем рассеивает фиксированный уровень мощности в виде излучаемого тепла на основе закона Ома. Тепло выделяется из-за сопротивления сплавов кабеля, когда ток проходит через него, тем самым нагревая непосредственное физическое окружение.

По этой причине нагревательные кабели используются во множестве областей применения, от защиты труб от замерзания до таяния снега на тротуаре или подъездной дорожке, предотвращения образования наледи на крышах, предотвращения образования опасных сосулек в водосточных желобах и водосточных трубах, а также внутри помещений. утепление пола при укладке под плитку или паркет. Кроме того, нагревательные кабели используются в ряде промышленных приложений для защиты от замерзания и обслуживания технологических процессов, чтобы поддерживать постоянную температуру жидкостей в трубах, чтобы предотвратить разложение жидкости или поддерживать вязкость для условий потока.

Промышленные нагревательные кабели в этой статье рассматриваться не будут.

Существует два основных типа нагревательных кабелей:

• Греющие кабели постоянной мощности являются самыми основными из двух. Эти типы кабелей фиксированной длины либо включаются при полной тепловой мощности 100 %, либо отключаются при 0 % тепловой мощности. Обычно им требуется термостат для поддержания постоянной температуры. Кабели постоянной мощности нельзя накладывать друг на друга, так как это может привести к их перегреву. Обрыв участка кабеля приведет к полному выходу из строя всей системы. Их преимущество заключается в том, что они недороги, но их нельзя разрезать на месте. Вместо этого они продаются с определенной длиной и выходной мощностью, что делает их менее универсальными, чем саморегулирующиеся кабели. Кабель постоянной мощности можно использовать на внутренних и наружных линиях водоснабжения, подверженных отрицательным температурам. Они идеально подходят для использования в подвальных помещениях, коттеджах, сараях и хозяйственных постройках, которые не отапливаются регулярно.
• Саморегулирующиеся нагревательные кабели преодолевают ограничения кабелей постоянной мощности. В этом типе кабеля силовые электрические провода впрессованы в нагревательный элемент, состоящий из материала на полимерной основе с частицами углерода. Это обеспечивает путь сопротивления, следовательно, цепь по длине нагревательного кабеля. Это сопротивление и, следовательно, мощность нагревательного кабеля варьируется в зависимости от температуры из-за микроскопического расширения и сжатия полимера. Выходная мощность снижается по мере повышения температуры. И наоборот, при более низких температурах мощность увеличивается. Термостат не требуется, поскольку они автоматически изменяют свою тепловую мощность в зависимости от изменений температуры окружающей среды. Разработанные для промышленного, коммерческого и бытового применения, они обеспечивают максимальную защиту от замерзания и поддержание температуры, а также могут быть быстро и легко обрезаны на любую длину на месте.
  Поскольку они предназначены для изменения теплоотдачи в зависимости от изменения температуры окружающей среды, они идеально подходят для использования на металлических или пластиковых водопроводных и дренажных трубах, подверженных воздействию отрицательных температур, для технологических процессов, где для жидкостей по трубопроводу требуется постоянная температура, а также для замораживания. защита ответвлений спринклерных систем.

ЗАЩИТА ТРУБ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

Обратите внимание: галлон воды при замерзании расширяется до объема, на 9% превышающего первоначальный галлон. Поэтому неудивительно, что полностью или частично замороженная труба вздуется и треснет, особенно если в трубе есть воздух.

Выпуклость или трещина в трубе с просачивающимся льдом является явным признаком разрыва трубы. Однако иногда труба может выглядеть нормально, и домовладелец может не заметить небольших трещин, вызванных расширением льда. К сожалению, как только лед внутри замерзшей трубы начинает таять и вода просачивается наружу, уже слишком поздно. В зависимости от степени повреждения общие затраты на очистку лопнувшей трубы могут возрасти до десятков тысяч долларов. По оценкам State Farm Insurance, средний страховой иск за ущерб, нанесенный водой из-за замерзших труб, составляет примерно 15 000 долларов.

Если владелец здания знает, что в определенной части конструкции с действующими водопроводными трубами может быть отрицательная температура, разумным решением будет установка нагревательного кабеля. В сочетании со встроенным термостатом система автоматически включается, когда температура падает ниже нуля. Кабели обеспечивают необходимый уровень тепла, чтобы предотвратить замерзание труб, но недостаточно для нагрева воды внутри труб. Термостат обеспечивает автоматическое управление системой, поэтому он экономит энергию, подавая питание на кабель только тогда, когда это необходимо. Для оптимальной работы системы поверх кабеля можно установить изоляцию для труб, которая помогает удерживать тепло, а пластиковые трубы можно обернуть алюминиевой фольгой, чтобы тепло равномерно рассеивалось в трубе

Преимущество этой конструкции заключается в том, что кабели устанавливаются один раз и остаются смонтированными на трубах в течение многих лет, даже когда температура опускается до -40°F (-40°C).

ПРЕДОТВРАЩЕНИЕ НАЛЕДНЫХ ЗАПЛОНОВ С ПОМОЩЬЮ НАГРЕВАТЕЛЬНЫХ КАБЕЛЕЙ

Ледяной затор представляет собой образование льда, которое появляется на карнизе крыши во время продолжительных периодов снега и холода. Ледяные дамбы образуются, когда лед накапливается вдоль края крыши, создавая дамбу, которая удерживает воду в бассейне. Если скапливается достаточно большое количество воды, она может проникнуть под черепицу крыши и проникнуть в здание, причинив значительный ущерб потолкам, полу и за стенами. Ремонт крыши стоит дорого. Даже мелкий ремонт размером в пару квадратных футов обычно стоит 1000 долларов или больше. Более крупный ремонт или ремонт шиферной и металлической кровли может стоить на тысячи дороже. Полная замена крыши, то есть снос старой крыши с дома и замена ее новой, может стоить от 4000 до 25 000 долларов.

Опять же, проверенным решением для защиты от обледенения крыш и водосточных желобов являются нагревательные кабели. Предотвращая образование наледи по краям крыши, в желобах, водостоках и водосточных желобах, кабели создают путь для талой воды с крыши, что предотвращает образование наледи. Автоматический контроллер, входящий в состав большинства систем, делает работу более энергоэффективной. Подключив контроллер между электрической розеткой и кабелем, контроллер включит систему, когда температура опустится ниже 38°F (3°C) и на поверхности датчика появится вода. Если существует только одно из вышеперечисленных условий, система управления не «включит» систему. Когда температура поднимается выше 48°F (9°C) контроллер выключает систему.

СНЕЖНОТАЯНИЕ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

Греющие кабели могут быть проложены под бетонными или асфальтированными дорогами, тротуарами или внутренними двориками для борьбы со снегом или льдом. Это гораздо более эффективная и «зеленая» альтернатива перелопачиванию или применению экологически вредной соли. Система нагревательных кабелей, сформованная в маты различных размеров, укладывается под бетонную или асфальтовую поверхность или брусчатку. Коврики чрезвычайно экономичны и избавляют от дорогостоящих и трудоемких хлопот по уборке снега, автоматически поддерживая температуру поверхности выше точки замерзания. Для активации ковриков должны одновременно присутствовать два условия: температура должна быть нулевой, и система должна обнаруживать влажность или снегопад. Даже в таких северных городах, как Чикаго, фактическое время выпадения снега на землю составляет менее 30 часов в год. С точки зрения затрат это составляет всего несколько долларов в год. Это также означает, что вам больше не придется звонить в дорогостоящие службы снегоуборочной техники, которые могут стоить сотни или даже тысячи долларов в год. Кроме того, если посреди ночи пойдет снег, вы проснетесь на уже расчищенном тротуаре и подъездной дорожке — в отличие от ваших соседей. Другим менее очевидным преимуществом является бесшумность ковриков. Любой, кому приходилось часами слушать, как работает снегоуборщик, может подтвердить, что это был далеко не самый приятный опыт.

В большинстве случаев снег тает со скоростью, соответствующей среднему количеству снегопадов, сводя к минимуму накопление снега на нагретой поверхности. В зависимости от доступного напряжения и конфигурации коврики можно легко комбинировать и адаптировать для уникальной конфигурации дорожек, лестниц, патио и подъездных путей.

Предприятия и домовладельцы получают более безопасные пешеходные дорожки, более низкие страховые ставки и соблюдение Закона об американцах с ограниченными возможностями (раздел 3.2.4.3). Погрузочные доки, въезды скорой помощи и пассажирские платформы на автобусных и железнодорожных станциях также выигрывают от этой защиты, когда пешеходы могут безопасно передвигаться по защищенной поверхности.

ПОДОГРЕВ ПОЛОВ С НАГРЕВАТЕЛЬНЫМИ КАБЕЛЯМИ

Деревянные и кафельные полы могут быть неприятно холодными даже в жарком климате. Кабели для обогрева пола удаляют холод с помощью мягкого непрерывного тепла при использовании в качестве дополнительного тепла, чтобы сделать пол уютным, или в качестве обогрева помещения для обогрева всей комнаты. В зависимости от производителя, системы можно использовать с различными вариантами поверхностей, включая керамику, фарфор, терраццо, стеклянную мозаику, мрамор, натуральный камень и агломераты, а также под инженерную древесину и ламинат. Кабели можно прокладывать даже в кафельных душевых или других влажных помещениях, хотя рекомендуется, чтобы домовладелец сначала проконсультировался со своим местным инспектором по электротехнике, чтобы убедиться, что это применение разрешено в юрисдикции.

Помимо комфорта, системы теплого пола безопасны, энергоэффективны и экономичны. После установки практически невозможно повредить или перерезать кабели. Кроме того, программируемый термостат с защитой от короткого замыкания мгновенно отключит питание в случае короткого замыкания. Термостат также обеспечивает точный контроль температуры, мониторинг и регулирование температуры пола для обеспечения оптимального тепла. Стоимость минимальна: при 12 ваттах на квадратный фут, 30 кв. коврик тянет эквивалент электрического одеяла. Кроме того, предполагается, что добавление утепления пола во всем доме может увеличить его стоимость при перепродаже на целых четыре процента.

Современные системы теплого пола изготавливаются либо в виде кабелей «свободной формы», что обеспечивает максимальную гибкость конструкции, либо в виде «фиксированных» кабельных матов для экономии труда в помещениях стандартной формы.

Кабели произвольной формы не закреплены, поэтому их можно поворачивать и располагать любым образом, чтобы они соответствовали участкам с изгибами, углами или препятствиями. Расстояние между кабелями не фиксировано, и рекомендуется оставлять между ними зазор в 2-3 дюйма. Также настоятельно рекомендуется создать «буферную» зону на плане этажа, где отопление не является обязательным и которое можно использовать для прокладки оставшегося кабеля. Несмотря на то, что это обычная практика, использование клейкой ленты для крепления кабелей не рекомендуется, так как это не гарантирует надлежащего расстояния и может привести к недостаточной или избыточной длине кабеля и неравномерной теплоотдаче. Вместо этого кабели произвольной формы следует устанавливать с помощью зажимов или разъединяющих мембран непосредственно на конструкцию черного пола, а затем заделывать в тонкослойную или самовыравнивающуюся подложку.

В отличие от кабелей произвольной формы, стационарные или предварительно изготовленные излучающие нагревательные маты имеют нагревательные кабели, вплетенные в сетчатую подложку, которая подходит для быстрой установки в стандартных прямоугольных помещениях, многоблочных приложениях или просторных помещениях. Несмотря на то, что подложку можно разрезать, чтобы можно было внести некоторые изменения в компоновку, сами кабели должны оставаться неповрежденными, что ограничивает гибкость конструкции. В установках, где обрезки подложки недостаточно, у производителя можно заказать нестандартные коврики различных форм, таких как овалы, круги и треугольники.

Как и следовало ожидать, стационарная прокладка кабеля — более быстрый и менее трудоемкий процесс, чем прокладка кабеля произвольной формы. Системы утепления пола с самоклеящимися матами еще проще. В продаже имеются готовые прямоугольные коврики стандартных размеров с самоклеящейся подложкой с широкими промежутками, что помогает сократить время и трудозатраты на установку. Коврики можно укладывать на подложку, и они останутся на месте, пока маты залиты тонкой или самовыравнивающейся подложкой. При толщине менее 1/8 дюйма маты практически не увеличивают высоту пола, что значительно снижает затраты на модернизацию, поскольку нет необходимости поднимать дверь или отделку.

---

Питер К. Лил, менеджер по маркетингу продукции Emerson, работает в Emerson 8 лет. Он отвечает за всю продукцию марки EasyHeat, включая нагревательные кабели и термостаты. Он имеет степень в области промышленной инженерии и имеет более чем 20-летний опыт управления продуктами и разработки новых продуктов, а также более 10 лет опыта работы на потребительском/розничном рынке.

Греющий кабель или нагревательный кабель Я нуждаюсь?

(Часть нашего сборника статей «Все, что вам нужно знать о нагревательном кабеле»)

Мы постоянно общаемся с людьми, которые просят нас о «греющей ленте», хотя на самом деле им нужен нагревательный кабель. кабель , также известный как нагревательный кабель, кабель обогрева или нагревательный кабель. Путаница понятна: многие хозяйственные магазины продают наборы для защиты от обледенения крыш, включающие в себя нагревательный кабель, но называют его «греющей лентой». (Если это то, что вы ищете, вы пришли в нужное место; вы можете найти эти Комплекты кабелей для обогрева кровли здесь. ) Но несмотря на схожесть названий, разница есть! Есть несколько промышленных и научных приложений, где вы можете использовать любой из них, но большинство приложений явно требуют того или иного. На этой странице обсуждаются различия между нагревательной лентой и нагревательным кабелем, а также некоторые области применения, в которых следует использовать тот или иной элемент, и вы найдете ссылки на страницы, где можно приобрести наши нагревательные ленты и кабели для обогрева. У нас также есть информация о похожем, менее известном, но очень полезном продукте 9.0010 нагревательные шнуры .

Конечно, если у вас есть какие-либо вопросы о продуктах или вашем применении, пожалуйста, позвоните нам по телефону (866) 685-4443 , отправьте нам электронное письмо по адресу [email protected] или заполните заполните контактную форму, и мы будем рады вам помочь.



Краткое сравнение

Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор

Нагревательный кабель	Нагревательная лента	Греющий шнур
Низкая плотность мощности и температура с максимальным диапазоном температур от 150°F до 500°F, включая кабели низкой мощности, хорошо подходящие для предотвращения замерзания.	Более высокая плотность мощности и температуры, начиная от лент с максимальным углом 305° и заканчивая лентами для очень высоких температур, рассчитанными на температуру до 1400°F (760°C).	Удельная мощность и конструкция сравнимы с нагревательной лентой.
Доступен с корпусом, устойчивым к воде и многим химическим веществам и подходящим для использования вне помещений.	Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду, и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но очень хорошо подходит для наматывания вокруг труб.	Очень гибкий, чтобы соответствовать узким контурам и нестандартным формам.	Такая же гибкая, как нагревательная лента, но более терпимая к неточному сворачиванию.
Несколько закругленный, напоминающий кабель типа NM или Romex™. Удельная мощность измеряется в ваттах на фут.	Плоский в поперечном сечении. Плотность мощности измеряется в ваттах на квадратный дюйм.	Круглое сечение.
Многие стили могут быть обрезаны по длине и добавлены окончания в полевых условиях.	Продается фиксированной длины от 2 до 20 футов (в зависимости от стиля).	Изготавливается на заказ или продается фиксированной длины от 3 до 24 футов.



Нагревательный кабель

Нагревательный кабель больше похож на стандартный двухжильный кабель для домашней электропроводки (типа NM или Romex™) и далеко не такой гибкий, как нагревательная лента — большинство разновидностей примерно такие же гибкие, как садовый шланг. Жесткость связана с одним из основных отличий между ними и нагревательными лентами: нагревательные кабели заключены в кожух, который защищает нагревательные элементы и позволяет использовать нагреватель в более широком диапазоне условий. Нагревательный кабель также может быть обрезан по длине и оснащен электрическими соединениями, и фактически мы продаем его по ноге. Существует два основных типа нагревательного кабеля:

Саморегулирующийся или саморегулирующийся нагревательный кабель изготовлен таким образом, что он не нагревается выше определенной температуры. (Это не означает, что он будет поддерживать нужную температуру без терморегулятора, только то, что он не перегреется и не сгорит. Название вводит многих в заблуждение, поэтому мы написали статью о том, что такое «саморегулирующийся» на самом деле означает. Мы рекомендуем хотя бы базовый термостат.) Они находятся в нижней части температурного диапазона, а стили подходят для приложений до 250°F. Доступны версии на 120 В и 240 В; последний также может работать при напряжении 208, 220 или 277 В. Саморегулирующиеся кабели бывают двух видов:

• Саморегулирующиеся кабели для стандартных температур до 150°F. Он доступен с номинальной тепловой мощностью 3 Вт/фут, 5 Вт/фут, 8 Вт/фут и 10 Вт/фут.
• Саморегулирующийся кабель для средних температур до 250°F. Он доступен с номинальной тепловой мощностью 5 Вт/фут, 10 Вт/фут и 15 Вт/фут.

Нагревательный кабель постоянной мощности, в отличие от , не регулирует собственную температуру, поэтому для него требуется контроллер. Он доступен для более высоких температур, в стилях до 500 ° F. Он может работать в более широком диапазоне напряжений: 120, 208, 240, 277 и 480 В. Он бывает нескольких разновидностей, каждая из которых имеет свои преимущества. Для упрощения выбора можно воспользоваться этой таблицей:

	Универсальный	Суровая среда высокотемпературный	Стекловолокно высокотемпературный	Полиимид высокотемпературный
Максимум температура воздействия.	400°F 204°С	500°F 260°С	500°F 260°С	500°F 260°С
В наличии мощность	3, 5, 8, 12 Вт/фут 10, 16, 26, 29 Вт/м	4, 8, 12 Вт/фут 13, 26, 39 Вт/м	4, 8, 12 Вт/фут 13, 26, 39 Вт/м	4, 8, 12, 18 Вт/фут 13, 26, 39, 59 Вт/м
Сопротивление к влаге	Отлично	Отлично	Хорошо	Хорошо
Сопротивление к химикатам	Отлично	Отлично	Хорошо	Хорошо
Сопротивление к пламени	Выдающийся	Отлично	Выдающийся	Отлично
Сопротивление радиации	От удовлетворительного до хорошего	От удовлетворительного до хорошего	Хорошо	Выдающийся (гибкий после экспозиции до 10 9 рад)
Образец приложения	Средняя химическая обработка Пищевая промышленность Водопроводные линии Мазут Возврат конденсата	Управление высокотемпературным процессом Асфальтобетонные заводы Нефтеперерабатывающие заводы Взрывоопасные и агрессивные среды Сильный холод	Контроль вязкости Управление высокотемпературным процессом Электростанции Нефтеперерабатывающие заводы Взрывоопасные среды	Ядерная среда Трубопроводы мазута Области, где галогены запрещены Линии с продувкой паром высокого давления



Нагревательная лента

Нагревательная лента используется в тех случаях, когда небольшие цилиндрические секции требуют высокой удельной мощности (что обычно также указывает на высокие температуры). Большинство нагревательных лент доступны в версиях на 120 В и 240 В с мощностью от 52 Вт до 3135 Вт. Плотность мощности, которую мы измеряем в Вт/кв. дюйм, находится в диапазоне от 4,3 Вт/кв. -температурные версии. Греющая лента — это продукт с постоянной мощностью, в отличие от саморегулирующихся продуктов, которые имеют встроенную защиту от перегрева, и по этой причине вы должны использовать с ним какой-либо терморегулятор.

Что касается размеров и , то одно из самых больших различий между нагревательной лентой и нагревательным кабелем заключается в том, что нагревательная лента продается фиксированной длины — наша длина варьируется от 2 до 20 футов, в зависимости от стиля. За исключением термоленты, обрезаемой по длине (которая недоступна для онлайн-продажи, хотя вы можете связаться с нами, чтобы узнать больше), вы не можете обрезать нагревательную ленту по длине.

У нас есть несколько разновидностей нагревательных лент для широкого спектра применений:

• Греющие ленты из силиконового каучука хорошо подходят для применения при температурах до 450°F и обладают химической и влагостойкостью. (Обратите внимание, что это не означает, что они химически и влагостойкие; их нельзя погружать в воду! ) Они также доступны
  • со встроенным регулируемым термостатом и
  • в версии с заземлением для применения в обычных условиях при температуре до 305°F.
• Греющие ленты с изоляцией из стекловолокна поставляются без органов управления – без встроенного термостата. Они доступны в нескольких различных конфигурациях:
  • Заземленная версия, подходящая для применения при температуре до 482°F.
  • Версия, подходящая для использования на неэлектропроводных поверхностях, и
  • один для использования на проводящих поверхностях – оба могут использоваться при температурах применения до 900°F.
• Нагревательные ленты, изготовленные из высокотемпературного тканого материала Samox™, доступны для применения при температурах до 1400°F и представлены в двух вариантах:
  • Версия A для использования на неэлектропроводных поверхностях и
  • Версия для использования на проводящих поверхностях.



Греющие шнуры

Греющие шнуры очень похожи на нагревательные ленты, но имеют закругленное поперечное сечение. Это уменьшает поверхность воздействия и делает теплопроводность несколько менее эффективной, но преимущество заключается в том, что нагреватель гораздо более терпим к неточному обертыванию. Ленты нагревательные необходимо наматывать очень осторожно, чтобы убедиться, что вся плоская ширина ленты находится в постоянном контакте с нагреваемой поверхностью. Если включить нагревательную ленту, в то время как ее часть подвергается воздействию воздуха с обеих сторон — будь то из-за того, что она перекрывает угол или из-за того, что она была перекручена во время намотки, — эта часть не сможет передать свое тепло другому объекту, и все это тепло будет накапливаться в ленте и перегревать ее. Нагревательный шнур , круглый, не перегибается и не имеет плоских сторон. (Однако вам все равно необходимо убедиться, что никакие участки кабеля не находятся в воздухе без контакта с нагретым предметом, иначе он все равно будет перегреваться. )

Мы можем изготовить нагревательные шнуры на заказ (просто свяжитесь с нами, чтобы получить ценовое предложение), и у нас есть на складе нагревательные шнуры, которые доступны в двух стилях:

• Греющие шнуры для стандартной температуры, для температур до 900° F, с питанием 120 В от 64 до 260 Вт.
• Шнуры нагревательные высокотемпературные, для температур до 1400°F, с питанием 120 или 240 В, мощностью от 266 до 1500 Вт.



Итак, какой из них подходит для моего приложения?

Если, прочитав это, вы все еще не уверены, какой тип нагревателя лучше всего подходит для вашего применения, или если вы просто хотите поговорить с инженером по применению, чтобы убедиться, что вы получаете правильный тип, вы всегда можете получить свяжитесь с нами: позвоните нам по телефону (866) 685-4443, заполните одну из наших контактных форм или просто напишите нам по адресу [email protected]. Мы будем рады помочь.

Нагревательная лента, нагревательные кабели, саморегулирующийся нагревательный кабель

Показать только в наличии

Если вода или другие жидкости подвергаются воздействию условий замерзания в трубах или линиях, это может представлять огромный риск для безопасности или эксплуатации. Это может быть особой проблемой для определенных мест, особенно в суровые зимы. Но это также может быть критической проблемой в промышленных условиях, где требуется холод и минусовая температура. К счастью, нагревательная лента и нагревательные кабели обеспечивают очень эффективное решение.

Компания Allied Electronics может поставить саморегулирующийся нагревательный кабель, необходимый для устранения этого риска. В нашем ассортименте вы найдете варианты обогрева, предназначенные для работы в различных средах. Мы гордимся тем, что поставляем всем нашим клиентам нагревательную ленту высочайшего качества от проверенных и надежных брендов, поэтому вы можете с уверенностью заказывать онлайн уже сегодня.

Что такое нагревательная лента или нагревательный кабель?

«Тепловая лента» или «греющий кабель» — общепринятые термины, используемые для описания нагревательного кабеля (или ленты). Эти продукты используются для сохранения или повышения температуры внутри труб, шлангов и трубопроводов. Это помогает предотвратить замерзание воды или других жидкостей внутри. Они также используются для поддержания температуры трубы, если приложение требует постоянной температуры потока.

Тепловая лента или кабель включает в себя электрический элемент, проходящий по всей длине. Используя электроэнергию, этот элемент затем будет создавать тепло, которое будет определять температуру сосуда.

В чем разница между нагревательной лентой и нагревательным кабелем?

Когда вы просматриваете наш ассортимент продуктов для обогрева, важно знать, что вам понадобится — нагревательная лента или нагревательный кабель. Функции обоих вариантов в целом одинаковы. Но есть некоторые ключевые отличия, которые могут повлиять на ваш выбор.

Тепловая лента

Как следует из названия, нагревательная лента для труб и трубопроводов имеет форму лентовидной структуры. Он более плоский, и плотность его мощности измеряется в ваттах на квадратный дюйм. Эта физическая функция полезна, если вам нужно гибкое решение. В виде ленты его можно использовать в самых узких местах.

Во многих случаях вы будете использовать нагревательную ленту для труб меньшего диаметра. Лента с обогревом также может обеспечивать более высокую плотность мощности и постоянную выходную мощность — будь то 10 Вт или 15 Вт. Таким образом, нагревательная лента не может регулироваться сама по себе, и, вероятно, потребуется контроллер.

Несмотря на то, что некоторые продукты обладают некоторой водостойкостью, нагревательная лента лучше подходит для использования внутри помещений.

Греющий кабель

Тепловые кабели состоят из термопластичного покрытия, которое содержит нагревательный элемент постоянной мощности или саморегулирующийся, а также два провода шины (активный и нейтральный). Поскольку к этим проводам подключена электрическая энергия, она нагревает элемент.

Благодаря доступным типам покрытия, постоянная мощность и саморегулирующийся нагревательный кабель обеспечивают безопасное и эффективное решение для наружного применения. Плотность мощности часто измеряется в ваттах на фут.

Подобно нагревательной ленте для труб, нагревательный кабель постоянной мощности не имеет возможности контролировать свою температуру и требует контроллера. Для сравнения, конструкция саморегулирующегося кабеля с обогревом гарантирует, что его температура не превысит определенного значения. Но ему все еще нужен контроллер для поддержания нужного уровня.

Где можно использовать нагревательную ленту и нагревательный кабель?

Для защиты от замерзания или поддержания определенной температуры действительно эффективным решением может стать нагревательная лента или нагревательный кабель. Эти продукты также можно использовать, если ваша работа или область применения связана с удалением уже скопившегося льда или снега. Это может произойти с водосточными желобами, на крышах и на других наружных поверхностях, таких как дороги и дорожки.

С точки зрения коммерческого применения это означает, что нагревательная лента и нагревательный кабель, безусловно, используются в различных секторах:

• Медицинский и научный анализ или исследования
• Производство нефти, природного газа и нефтехимии
• Электроснабжение
• Производство продуктов питания и напитков
• Ремонт и техническое обслуживание автомобильных дорог

Почему стоит доверять Allied Electronics для нагревательных лент и кабелей?

Крайне важно, чтобы вы могли быть уверены в целостности и долговечности компонентов, которые вам нужны в любых коммерческих или промышленных условиях. Эффективная и надежная работа ваших машин и систем всегда является целью для экономии времени и денег.

Это означает, что ваши компоненты и аксессуары, такие как нагревательная лента или нагревательные кабели, должны быть готовы к работе.

В Allied Electronics мы стремимся поставлять только продукцию самого высокого качества. Именно поэтому мы работаем с самыми надежными брендами. И, как крупнейший авторизованный дистрибьютор компонентов в Северной Америке, вы можете полностью доверять тому, что мы предлагаем.

У вас есть два варианта, чтобы найти нагревательную ленту и кабели, которые вы ищете. Либо воспользуйтесь фильтрами на этой странице, чтобы уточнить поиск. Или перейдите напрямую и введите название или номер продукта в строку поиска. В любом случае Allied Electronics поможет вам найти именно то, за чем вы пришли к нам.

Мы также можем предложить дополнительную поддержку, если и когда она вам понадобится. Воспользуйтесь нашим бесплатным экспертным контент-центром, чтобы узнать, как максимально эффективно использовать наши продукты. Или вы можете связаться с нашей командой, чтобы получить ответы на любые вопросы, которые у вас могут возникнуть. Мы в Allied Electronics готовы помочь.

Автоматические выключатели, предохранители и защита

(139183 результатов)

Соединители

(231630 результатов)

Электронные компоненты

(261554 результатов)

Корпуса, стойки и шкафы

(42294 результатов)

Удобства, уборка и техническое обслуживание

(22798 результатов)

Вентиляторы и управление температурным режимом

(11858 результатов)

Промышленные средства управления

(195419 результатов)

Промышленная передача данных

(10365 результатов)

Освещение и индикация

(37448 результатов)

Двигатели и средства управления двигателем

(42774 результатов)

ПЛК и HMI

(Результаты: 9820)

Пневматика и контроль жидкости

(409204 результатов)

Энергетические продукты

(35577 результатов)

Raspberry Pi, Arduino и средства разработки

(2906 результатов)

Реле

(26869 результатов)

Датчики

(121286 результатов)

Переключатели

(135174 результатов)

Испытания и измерения

(11953 результатов)

Инструменты и оборудование

(Результаты: 91983)

Провод и кабель

(119590 результатов)

Вы можете сравнить не более 5 предметов.

nVent RAYCHEM
Предварительно собранный саморегулирующийся нагревательный кабель, 120 В, 12 футов, серия FrostGuard

Производитель Деталь №: FG1-12P

Товарный номер союзника: 71946780

В наличии: 4

1 $122,03 / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

nVent RAYCHEM
Предварительно собранный саморегулирующийся нагревательный кабель, 120 В, 50 футов, серия FrostGuard

Производитель Деталь №: FG1-50P

Товарный номер союзника: 71946784

В наличии: 1

1 $321,09 / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

nVent RAYCHEM
Предварительно собранный саморегулирующийся нагревательный кабель, 120 В, 24 фута, серия FrostGuard

Производитель Деталь №: FG1-24P

Allied Stk №: 71946782

В наличии: 6

1 $183,04 / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Trace Heat Tape Постоянная мощность 15 Вт, 240 В переменного тока, 65,6 футов (20 м) от -60 до 200 °C

Производитель Деталь №: 256244

Товарный №: 70792156

В наличии: 1

+1 220,48 долларов США / ре

+3 208,58 долларов США / ре

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Комплект Trace Heat, постоянная мощность, 40 Вт, 240 В переменного тока, 65,6 футов (20 м) от -60 до 200 °C

Производитель Деталь №: 379750

Товарный номер союзника: 709

В наличии: 1

+1 $394,33 / ре

+3 $373,45 / ре

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Trace Heat Tape Постоянная мощность 15 Вт, 110 В переменного тока, 65,6 футов (20 м) от -60 до 200 °C

Производитель Деталь №: 7033108

Товарный №: 71632203

В наличии: 1

1 200,85 долларов США / ре

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

nVent RAYCHEM
Предварительно собранный саморегулирующийся нагревательный кабель, 120 В, 36 футов, серия FrostGuard

Произв. Деталь №: FG1-36P

Allied Stk №: 71946783

В наличии: 1

1 249,97 долларов США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

nVent RAYCHEM
Предварительно собранный саморегулирующийся нагревательный кабель, 120 В, 6 футов, серия FrostGuard

Производитель Деталь №: FG1-6P

Товарный номер союзника: 71946785

В наличии: 10

1 $96,37 / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

nVent RAYCHEM
Предварительно собранный саморегулирующийся нагревательный кабель, 240 В, 24 фута, серия FrostGuard

Производитель Деталь №: FG2-24L

Товарный номер союзника: 71946789

В наличии: 7

1 $198,54 / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

nVent RAYCHEM
Предварительно собранный саморегулирующийся нагревательный кабель, 240 В, 6 футов, серия FrostGuard

Производитель Деталь №: FG2-6L

Allied Stk №: 71946790

В наличии: 3

1 100,66 долларов США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

nVent RAYCHEM
Предварительно собранный саморегулирующийся нагревательный кабель, 240 В, 12 футов, серия FrostGuard

Производитель Деталь №: FG2-12L

Allied Stk №: 71946787

В наличии: 4

1 $132,68 / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Комплект для обогрева, саморегулирующийся, 20 Вт, 240 В перем. тока, 65,6 футов (20 м), макс. 80°C

Производитель Деталь №: 6657466

Товарный №: 71624194

В наличии: 1

1 $362,12 / ре

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Постоянная мощность нагревательного кабеля 15 Вт, 240 В переменного тока, 164 фута (50 м) от -60 до 200 °C

Производитель Деталь №: 6657419

Товарный номер союзника: 71624184

В наличии: 1

1 $391,16 / ре

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Trace Heat Tape Постоянная мощность 10 Вт, 240 В переменного тока, 9,8 фута (3 м) от -70 до 200 °C

Производитель Артикул №: 379722

Товарный №: 70792154

В наличии: 1

+1 $120,63 / ре

+5 113,95 долларов США / ре

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Комплект соединительной коробки Комплект соединительной коробки обогревателя трассировки 66 мм x 110 мм x 110 мм

Производитель Деталь №: 6657545

Allied Stk №: 70826030

В наличии: 1

1 45,43 доллара США /кт

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Комплект Trace Heat, постоянная мощность, 20 Вт, 240 В переменного тока, 65,6 футов (20 м) от -60 до 200 °C

Производитель Деталь №: 379744

Товарный №: 71610192

В наличии: 1

1 400,79 долларов США / ре

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Комплект для обогрева, саморегулирующийся, 10 Вт, 240 В перем. тока, 20 м (65,6 фута), макс. 60 °C

Производитель Деталь №: 6657435

Товарный №: 71624187

В наличии: 1

1 $259,93 / ре

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Комплект для обогрева, саморегулирующийся, 40 Вт, 240 В перем. тока, 65,6 футов (20 м), макс. 80°C

Производитель Деталь №: 7033212

Товарный №: 71632216

В наличии: 2

1 417,85 долларов США / ре

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

RS Pro от Allied
Комплект для обогрева, саморегулирующийся, 30 Вт, 240 В перем. тока, 65,6 футов (20 м), макс. 80°C

Производитель Деталь №: 7033206

Товарный №: 71632215

В наличии: 1

1 $389,97 / ре

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 предметов.

nVent RAYCHEM
Предварительно собранный саморегулирующийся нагревательный кабель, 120 В, 100 футов, серия FrostGuard

Производитель Артикул №: FG1-100P

Товарный номер союзника: 71946779

В наличии: 6

1 $579,41 / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Показано 20 из 73 результатов

Обогрев горячей воды, кабели обогрева Thermon HSX Горячая вода

Кабели обогрева Thermon HSX — 0011 обеспечивают поддержание температуры горячей воды в трубопроводах, обеспечивая мгновенный сброс горячей воды к месту потребления.

Греющие кабели Thermon HSX для обогрева

Температурный нагрев горячей воды

Спецификация

Температура эксплуатации нагревательного кабеля для нагрева горячей воды Thermon HSX – 41ºC, 49ºC и 60ºC.

• Номинальное напряжение питания: 208 В
• Максимальная температура непрерывного воздействия:  Включение питания: 65°C, выключение питания 85°C
• Защита цепи: Требуется защита от замыкания на землю 30 мА
• Минимальный радиус изгиба кабеля: При -15ºC 10 мм; при -60ºC 32 мм

Саморегулирующиеся кабели обогрева горячей воды Thermon HSX повышают выходную мощность при понижении температуры, обеспечивая гарантированное поддержание температуры горячей воды в трубопроводах.

Системы электрообогрева для поддержания температуры горячей воды

• Снижение затрат на установку – не требуется обратный участок водопровода или теплоизоляция – меньше материалов, меньше труда
• Без балансировки труб – однотрубная система электрообогрева без возврата рециркуляционной системы горячего водоснабжения
• Экономия пространства  – уменьшенный размер распределительных трубопроводов горячей воды обеспечивает дополнительное пространство в служебных каналах
• Prevent Legionella Infection – кабели обогрева соответствуют CIBSE TM13, HS(G)70 HN(90)12
• Удаление заглушек – кабели обогрева доставляются к месту использования/слива воды для дополнительной защиты здоровья
• Применение в восстановительных целях – в сочетании с системой рециркуляции или обогревателями в местах использования
• Низкие эксплуатационные расходы – саморегулирующиеся нагревательные кабели требуют питания только там, где это необходимо
• Мгновенная горячая вода – не нужно ждать, пока холодная вода нагреется
• Водосбережение  – без слива холодной воды, энергоэффективное распределение горячей воды

Обогрев трассы горячего водоснабжения: кабели электрообогрева обеспечивают поддержание температуры горячей воды в трубах горячего водоснабжения в коммерческих и жилых зданиях.

Установка систем водяного обогрева

Полная система электрообогрева для поддержания температуры горячей воды обычно включает следующие компоненты Thermon :

Обзор системы

2. Комплект PowerSnap1 или PCA-COM для подключения нагревательного кабеля HSX

3.  TeeSnap или PCS-COM позволяет соединить вместе три нагревательных кабеля

4.  SpliceSnap или PCS-COM позволяет соединить два нагревательных кабеля вместе.

5.  ET-6 Наконечник кабеля. Каждый PowerSnap1 и TeeSnap включает в себя два терминатора ET-6.

6.  FT-1 Лента для крепления кабеля к трубе; использовать с интервалом 300 мм (12″).

7.  CL Этикетка «Электрообогрев» отделяется и приклеивается к изоляционному пароизолятору с интервалом 3 м (10 футов) или в соответствии с нормами или техническими условиями.

8. Теплоизоляция и пароизоляция из стекловолокна.

Кабели обогрева HSX Thermon

Видео Термон, в котором представлен обзор передовых методов установки кабелей обогрева как в промышленных, так и во взрывоопасных зонах. В видеоролике рассказывается о выборе, тестировании, осмотре и подготовке трубопроводов к прокладке кабелей к трубам, клапанам, фланцам и неизолированным трубным опорам.

THERMON HSX CABLE CONSTRUCTION

Нагревательный кабель для трубопроводов горячей воды



Греющие кабели Thermon  обеспечивают поддержание температуры и защиту от замерзания в трубопроводах и механических службах во всех отраслях промышленности. завод Подготовка к зиме .

TRACE HEATING UK & INTERNATIONAL

Безопасность и эффективность обогревательного кабеля и системы в целом зависят от того, как система была спроектирована, установлена ​​и обслуживалась. Неправильное обращение, установка или техническое обслуживание системы могут привести к недогреву или перегреву воды или повреждению нагревательного кабеля. Обратитесь в T&D за консультацией по нагреву горячей воды с помощью сопутствующего нагревательного кабеля.

Электрообогрев: защита крыш, желобов, пандусов, труб и резервуаров от замерзания, снега и льда

➡ Для получения полной технической информации, спецификаций и информации для заказа нагревательных кабелей для горячей воды  пожалуйста, просмотрите разделы ниже.

Запросить

Спецификации

Установка нагревательных лент и нагревательных кабелей в Солт-Лейк-Сити

Замерзшая труба, защита от повреждений водой и ледяных дамб

Utah’s Best Service Experience™

Отправить запрос на обслуживание.

«*» указывает на обязательные поля

Мы не будем продавать вашу личную информацию.

4,7/5 | 1412 отзывов

Читать отзывы

5/5 | 161 Голосов

Читать отзывы

4. 4/5 | 574 отзыва

прочитать отзывы

«Сенатор Джейк Гарн очень внимательно относится к тому, кто работает в его доме, и возлагает на него большие надежды. Он был очень доволен всем. Спасибо всем в Esco за вашу прекрасную работу!»

— Семья Гарн

Защита домов Солт-Лейк-Сити от непогоды с 1977 года

Холодный воздух, застрявший между стенами, потенциально может заморозить водопроводные трубы в вашем доме. Это происходит чаще, чем вы думаете, когда лед на крыше, снег и другие материалы забивают водосточные желоба. Проблемы из-за замерзания труб могут даже привести к их разрыву, что может привести к повреждению водой и образованию плесени. Это не только значительное неудобство, но и значительные непредвиденные расходы.

Готовясь к холодным зимним месяцам и применяя необходимые профилактические меры, не забудьте также подумать о безопасности своих труб.

Установка системы растапливания льда вокруг водопровода помогает поддерживать оптимальную температуру содержимого труб и предохраняет трубы от замерзания. Кроме того, нагревательные кабели могут предотвратить образование наледи на вашей крыше.

ESCO предлагает лучшие инновационные решения для отопления всего вашего дома. Мы гордимся тем, что помогаем жителям штата Юта предотвратить замерзание труб и вызванное этим повреждение водой в течение всей зимы. Свяжитесь с нашими специалистами по установке нагревательных кабелей и нагревательных лент в Солт-Лейк-Сити, чтобы запланировать время обслуживания.

Зачем домам в Солт-Лейк-Сити нужны нагревательный кабель и нагревательная лента

Зимы в Юте длинные и холодные, и воздействие этого сурового климата может привести к охлаждению вашего дома. Вот почему мы считаем, что нагревательная лента и нагревательный кабель необходимы для долговременной защиты внутренних устройств вашей собственности в Солт-Лейк-Сити. Преимущества нагревательных лент и нагревательных кабелей:

• Предотвращение замерзания труб
• Устранение образования наледи на кровле и в водосточных желобах
• Повышенная эффективность желоба
• Защита от возможного повреждения водой и образования плесени

Следует ли заменить нагревательную ленту и нагревательный кабель в вашем доме в Солт-Лейк-Сити?

Эти устройства для таяния льда не имеют длительного срока хранения, а поврежденная нагревательная лента или нагревательные кабели представляют потенциальную опасность возгорания. Вот почему крайне важно взять за привычку осматривать нагревательный кабель или нагревательную ленту каждую осень.

Для этого выполните следующие простые шаги:

1. Отсоедините нагревательный кабель или нагревательную ленту.
2. Проверьте на наличие трещин, оголенных проводов или обугленной изоляции.
3. Если вы обнаружите какие-либо проблемы, позвоните специалисту ESCO. Не пытайтесь ремонтировать своими руками или продолжать использование.
4. График замены услуг.

Наши специалисты по отоплению будут рады помочь вам, если вы не уверены в состоянии ваших систем таяния льда. Кроме того, ESCO обеспечивает безопасную установку нагревательных кабелей и нагревательных лент для домов в Солт-Лейк-Сити.

Тем временем, если в вашем доме в настоящее время нет системы таяния льда, позвоните нашим специалистам, чтобы оценить вашу собственность. Они порекомендуют лучшее решение для вас, не забывая при этом об эффективности, безопасности и комфорте.

В чем разница между нагревательным кабелем и нагревательной лентой?

Домовладельцы часто запрашивают нагревательную ленту, когда им нужен нагревательный кабель, и наоборот. Чтобы устранить эту путаницу, мы рады предоставить объяснение того, как работает каждая система таяния льда.

Греющий кабель

Греющие кабели используют электричество для обогрева крыш, водосточных желобов, водопроводных труб и других мест. Нагревательные кабели, хотя и сгибаемые, значительно жестче, чем нагревательные ленты.

Грелка

Грелка очень гибкая и идеально подходит для изогнутых труб или узких контуров. Кроме того, он доступен с фиксированной длиной и часто может нагреваться до более высоких температур, чем кабели с обогревом.

Применение и использование

Вы можете использовать оба элемента для обогрева водопроводных труб зимой, чтобы предотвратить их замерзание. Тем не менее, нагревательная лента лучше подходит для внутреннего применения, в то время как комплекты кабелей для обогрева крыш подходят для предотвращения образования наледи снаружи.

Кроме того, обе системы таяния льда доступны в саморегулирующихся версиях, которые специально разработаны для того, чтобы не подниматься выше заданной температуры. В результате саморегулирующиеся нагревательные кабели и нагревательные ленты имеют меньше шансов перегореть или перегреться.

Узнайте больше о применении и использовании нагревательных лент и нагревательных кабелей, связавшись с нашими экспертами в Солт-Лейк-Сити.

Наши ценности и убеждения

• Честность : Мы не упустим важную информацию.
• Выполнено : Мы обслуживаем наших клиентов. Это не просто работа.
• Отзывчивый : Мы заботимся о ваших желаниях и потребностях.
• Ответственный : Мы оставим ваш дом таким же чистым, каким мы его нашли.
• Ответственный : Наши техники гордятся своей работой.
• Надежный : Мы делаем то, что говорим.

Домовладельцы обращаются к нам за качеством

• 100% гарантия качества
• Сертифицировано и лицензировано
• Честность и порядочность
• Работа по гарантии
• Профессиональный, вежливый и тщательный
• Электрики проходят регулярное обучение
• Долгосрочные решения; Не быстрые исправления

Награды и благодарности

• Победитель Angie’s List Super Service Award, пять лет подряд
• Одобренная компанией Gephardt
• Оценка 5 звезд на Home Advisor
• Более 1000 положительных отзывов Google

Что дальше?

Вот 3 шага чтобы сделать то, что вам нужно как можно скорее !

Шаг 1

-call 24/7

-Text OR (801) 845-3793

-Submit A Запрос на обслуживание

Шаг 2

Расписание A – Будьте услышаны и уважаемы

– Почувствуйте душевное спокойствие

– Снова наслаждайтесь своим домом

Сертифицированные специалисты по установке нагревательных кабелей и нагревательных лент в Солт-Лейк-Сити

ESCO Plumbing, Heating, Cooling & Electrical является ведущим подрядчиком по обслуживанию домов в Юте. Члены нашей команды специально обучены тому, как правильно и безопасно устанавливать нагревательную ленту и нагревательный кабель в домах и на предприятиях Солт-Лейк-Сити. Кроме того, мы предоставляем экстренные услуги круглосуточно и без выходных для решения проблем, возникающих в нерабочее время.

ESCO стремится предоставлять высококачественные услуги

Мы предлагаем услуги по установке нагревательных кабелей и нагревательных лент в Солт-Лейк-Сити, чтобы защитить вашу собственность от замерзания водопроводных труб, повреждения водой, плесени и ледяных дамб. Но самое главное, мы не относимся легкомысленно к нашим услугам по отоплению.

Это связано с тем, что неправильно установленный нагревательный кабель или нагревательная лента могут стать причиной пожара. По данным CPSC, ежегодно происходит около 3300 пожаров в жилых помещениях, связанных с нагревательными лентами или кабелями, что приводит к травмам, смерти и материальному ущербу.

Не рискуйте самостоятельно устанавливать нагревательную ленту и нагревательный кабель или нанимать нелицензированного подрядчика. Специалисты ESCO по отоплению позаботятся о том, чтобы ваши системы таяния льда были надежно установлены и работали с максимальной производительностью.

Тепловая лента и нагревательный кабель в Солт-Лейк-Сити: часто задаваемые вопросы

Нужен ли мне нагревательный кабель, если у меня уже установлена ​​нагревательная лента?

Наличие обоих нагревательных устройств зависит от конкретных обстоятельств вашего дома. Чтобы определить, какой вариант лучше всего подходит для вашего конкретного приложения, запланируйте запрос на обслуживание с нашими экспертами сегодня.

Имеет ли ЭСКО соответствующую лицензию и страховку?

Да. Наша компания по обслуживанию дома имеет надлежащую лицензию, застрахована и имеет право на проведение работ в Солт-Лейк-Сити, включая установку нагревательных лент и нагревательных кабелей. Кроме того, наши технические специалисты сертифицированы и проходят регулярное обучение, чтобы предоставлять вам наилучшие услуги.

Каков срок службы нагревательной ленты и нагревательного кабеля?

Греющие ленты и нагревательные кабели обычно служат в течение трех лет. Позвоните нашим специалистам, если ваши отопительные приборы стоят более трех лет или вы не уверены в их состоянии.

Выберите ESCO для безопасной и правильной установки нагревательной ленты и нагревательного кабеля в Солт-Лейк-Сити

Сохранение тепла в ваших трубах в самые суровые зимы с помощью нагревательной ленты и нагревательных кабелей вполне достижимо, если вы сотрудничаете с нашей командой знающих профессионалов.

Запланируйте встречу с нами сегодня, чтобы запросить расценки на установку вашего следующего теплового кабеля или тепловой трубы в Солт-Лейк-Сити, штат Юта. Не позволяйте замерзшим трубам влиять на температуру вашего дома и расход воды!

Свяжитесь с ESCO

ИЛИ ПО ТЕЛЕФОНУ (801) 845-3793

Свяжитесь с нами, чтобы назначить встречу сегодня

ИЛИ ПОЗВОНИТЕ (801) 845-3793

×

ПОЛУЧИТЕ ПОМОЩЬ СЕГОДНЯ!

Один из наших дружелюбных сотрудников свяжется с вами при наличии возможности.

«*» указывает на обязательные поля

Мы не будем продавать вашу личную информацию.

Зачем нанимать нас?

Мы выделяемся из общей массы по нескольким причинам.

100%
Гарантия качества

Мы оставляем ваш дом
таким же чистым, каким он был

Сертифицированные и лицензированные
технические специалисты ESCO проходят регулярное обучение

ESCO
предлагает решения, а не исправления

ПОЛУЧИТЕ ПОМОЩЬ СЕГОДНЯ!

Один из наших дружелюбных сотрудников свяжется с вами при наличии возможности.

Отправить запрос

ИЛИ ПОЗВОНИТЕ НАМ СЕГОДНЯ (801) 845-3793

Свяжитесь с нами, чтобы записаться на прием сегодня

«*» указывает обязательные поля

ИЛИ ПОЗВОНИТЕ (801) 845-3793

×

Easy Heat® AHB016A Нагревательный кабель для защиты электрических водопроводных труб от замерзания – Набор инструментов

Положитесь на серию AHB для нагревательных кабелей для водопроводных труб, готовых к использованию прямо из коробки. Встроенный энергосберегающий термостат управляет кабелем AHB для автоматической защиты водопроводных труб, когда температура падает до критического уровня. Нет более простого и эффективного решения «сделай сам» для защиты водопроводных труб в холодном климате. Каждый кабель AHB состоит из прочной внутренней изоляции из сшитого полиэтилена, сплошной заземляющей оплетки и атмосферостойкой внешней оболочки из ПВХ. Блоки AHB включаются и выключаются встроенным энергосберегающим термостатом. Каждый кабель внесен в список UL в соответствии с канадскими стандартами безопасности и сертифицирован CSA при использовании в соответствии с инструкциями для металлических или пластиковых труб, заполненных водой.

• Размер: 6 футов
• Нагрев до 7 Вт на фут, всего: 42 Вт
• 120 В, 0,4 А
• Для использования с пластиковой или металлической трубой
• Накладной термостат мгновенного действия, активирующий обогрев только при необходимости
• Внутренняя изоляция из сшитого полиэтилена и непрерывная заземляющая оплетка
• Наружная оболочка из атмосферостойкого ПВХ
• Области применения: Жилые металлические или пластиковые водопроводные трубы, уязвимые к замерзанию
• Внесен в список UL в соответствии с канадскими стандартами безопасности и сертифицирован CSA при использовании в соответствии с инструкциями для металлических или пластиковых труб, заполненных водой.

Как установить систему

Чтобы выбрать правильную длину кабеля для защиты труб от замерзания, кабель должен быть достаточно длинным, чтобы прокладываться вдоль нижней части горизонтальных труб и наружной стороны вертикальных труб (включая клапаны), не пересекаясь и не скручиваясь. Никогда не используйте кабель длиннее длины трубы, для защиты которой он предназначен.

• Кабель прокладывается прямо вдоль трубы и защищает трубы диаметром до 1-1/2 дюйма.
• Для длины трубы, отличной от стандартной, и диаметром более 1/4 дюйма, используйте два нагревательных кабеля параллельно на противоположных сторонах трубы (см. рисунок). Максимальный «перебег» не должен превышать 3 фута. Не устанавливайте на трубе длиной менее 3 футов
• Оберните всю трубу и кабель изоляцией. Завершите установку атмосферостойкой пленкой и предупредительными знаками. Для пластиковой трубы мы рекомендуем обернуть трубу алюминиевой фольгой перед прокладкой кабеля для лучшего распределения тепла.

Защита от замерзания труб

Компания Easy Heat®, лидер в области защиты труб от замерзания, представляет систему обогрева труб серии AHB. Предварительно собранный и готовый к установке кабель предотвращает замерзание труб, сохраняя температуру воды до -40 градусов. Используя энергосберегающий термостат, кабели AHB работают от сети переменного тока 120 В и подходят для использования на пластиковых и металлических трубах, заполненных водой.

Эта система может быть установлена ​​с уверенностью, что она будет работать годами, не требуя обслуживания. Все компоненты изготовлены из материалов высочайшего качества и проходят испытания в критических точках производственного процесса.

• Для металлических и пластиковых водопроводных труб
• С энергосберегающим термостатом
• Поддерживает температуру воды до -40 градусов по Фаренгейту (-40 градусов по Цельсию)
• Предварительно собранный, готовый к установке
• С индикатором питания
• С энергосберегающим термостатом.

Система серии AHB проста в установке, спроектирована с шагом в 3 фута (до 18 футов) для работы с трубами различной длины и диаметром до 1-1/2 дюйма. Просто проложите кабель прямо вдоль трубы и клапанов в соответствии с в соответствии с прилагаемыми инструкциями, прикрепите нашу первоклассную ленту и изоляцию, а затем подключите к электрической розетке с защитой от замыкания на землю.Когда дело доходит до защиты труб от замерзания, оставайтесь с лидером Easy Heat®.

Световой индикатор

• Система AHB включает в себя индикатор питания в вилке, чтобы убедиться, что в системе есть питание.

Встроенный термостат

• Энергоэффективный встроенный термостат обеспечивает нужное количество энергии только тогда, когда это необходимо.

Простота установки

Эта система не требует специальной проводки или сборки. Просто проложите кабель прямо вдоль трубы и клапанов в соответствии с инструкциями на упаковке, закрепите высококачественной лентой, изолируйте и подключите к электрической розетке с защитой от замыкания на землю.

• Для лучшего распределения тепла по пластиковой трубе мы рекомендуем перед установкой обернуть трубу алюминиевой фольгой.
• Кабель накладывается на трубу по прямой линии. Он никогда не скручивается и не перекрывается.
• Датчик температуры находится в непосредственном контакте с трубой.
• Кабель крепится к трубе аппликационной лентой (изделие Easy Heat® HCA).
• Для труб диаметром более 19 мм (3/4″): Если стандартный размер греющего кабеля не соответствует длине трубы, используйте два греющих кабеля параллельно на противоположных сторонах. Максимальный «перебег» не должен превышать 0,9.м (3 фута).
• Вся труба и кабель покрыты трубной изоляцией. Для завершения установки наносится защитная пленка и предупреждающие знаки (изделие Easy Heat® CS).
• Кабель подключен к электрической розетке 120 В переменного тока с защитой от замыкания на землю.

Сколько кабелей вам потребуется?

• Этот кабель имеет стандартную длину 6 футов, поэтому для выбора правильного комплекта вам необходимо знать два основных параметра: длину участка трубы, включая обогреваемые клапаны, и диаметр трубы.
