Как рассчитать и подключить кабель обогрева труб и кранов

Рекомендации по подбору кабельного оборудования требуемой мощности и длины для обогрева трубопроводов, кранов и различных емкостей предназначены для ознакомления с продукцией ERGERT и оказания помощи при выборе продукции.

Системы защиты трубопроводов от промерзания достаточно долговечны и не потребуют дополнительных вложений связанных с их ремонтом. Учитывая сезонность их применения и использование нагревательного элемента невысокой мощности, они являются достаточно экономичным способом защиты водопроводных коммуникаций вашего дома.

Как правило, кабельное оборудование для организации систем обогрева трубопроводных коммуникаций применяется для защиты трубопровода от промерзания в зимний период времени. В более редких случаях его используют в промышленности для поддержания постоянной температуры жидкости участвующей в технологическом процессе.

Для того что бы правильно выбрать кабельное оборудование для трубопроводов, кранов и различных емкостей необходимо определиться с требуемой мощностью нагревательного кабеля и длиной секции.

Рекомендации.

1. Расчет общей мощности греющего кабеля для подогрева труб зависит от многих факторов. К ним относится: материал трубопровода, его длина и диаметр, толщина применяемой теплоизоляции, температурные условия эксплуатации и т.д. При этом, основными параметрами, влияющими на расчет необходимой мощности, является расположение обогреваемого трубопровода, его размер, способ прокладки, толщина и качество наружной теплоизоляции.

В большинстве случаев для защиты от промерзания труб достаточно греющего кабеля с удельной мощностью от 10 Вт до 25 Вт на один метр трубопровода. При условии, что температура внешнего воздействия на трубопровод не опускается ниже отметки -30°C, такая мощность применима для всех видов трубопроводных коммуникаций, диаметр которых не превышает 50 мм при толщине теплоизоляционного слоя от 10 мм.

В случае если ваш трубопровод не соответствует вышеуказанным параметрам, для определения требуемой мощности нагревательного кабеля необходимо произвести расчет теплопотерь трубопровода при помощи следующей формулы: Q= 2 π х l х L х (t вн – t нар)/In(D/d) где:

Q – теплопотери, Вт;
π – константа 3,14;
l —  коэффициент теплопроводности теплоизоляции;
L – длина труб, м;
t вн – температура жидкости в трубопроводе;
t нар – температура внешнего воздействия на трубопровод;
D –диаметр трубопровода с теплоизоляцией;
d –диаметр трубопровода.

, где необходимо внести соответствующие параметры и значения в графы зеленого цвета.

Если установка кабельного оборудования производится на трубопроводных линиях из пластика, рекомендуется использовать саморегулирующийся кабель серии ETSP с удельной мощностью 10 Ватт на метр.

2. Расчет длины кабельной секции напрямую зависит от длины обогреваемого трубопровода и способа его прокладки. Различают два способа монтажа нагревательного кабеля изнутри и снаружи трубопровода.

Кабельное оборудование устанавливаемое вовнутрь трубопровода должно отвечать специальным требованиям а именно: обладать жесткостью необходимой для размещения кабеля внутри трубы без загибов и перехлестов, изоляционное покрытие такого кабеля должно быть нейтральным к жидкости вступающей с ним в прямой контакт. К моделям отвечающим таким требованиям относится саморегулирующийся нагревательный кабель серии ETSP.

В свою очередь снаружи трубопровода греющий кабель может укладываться тремя способами:

 – в одну или несколько прямых ниток под трубопроводом вдоль всей его длины;
 – укладка кабеля по спирали по всей длине трубопровода;
 – укладка кабеля змейкой по всей длине трубопровода.

Первый способ укладки рекомендуется применять, если трубопровод расположен горизонтально. Количество нитей зависит от соотношения максимальной мощности греющего элемента и теплопотери трубопровода. В случаях, когда теплопотери меньше или равны мощности тепловыделения нагревательного кабеля достаточно установить одну нитку, в других случаях количество нитей определяется вышеуказанным соотношением.

Второй и третий вариант укладки применяется как с горизонтальным расположением трубы, так и вертикальным. При таком монтаже необходимо учесть, что расчетная длина требуемой кабельной секции увеличится на 15 – 30%.

В большей степени эффективность системы обогрева трубопроводных коммуникаций определяется установленной теплоизоляцией. Для сведения к минимуму теплопотери трубопровода рекомендуется использовать изоляционные материалы с минимальным коэффициентом теплопроводности. Для уменьшения энергозатрат системы, рекомендуем использовать терморегулирующие устройства.

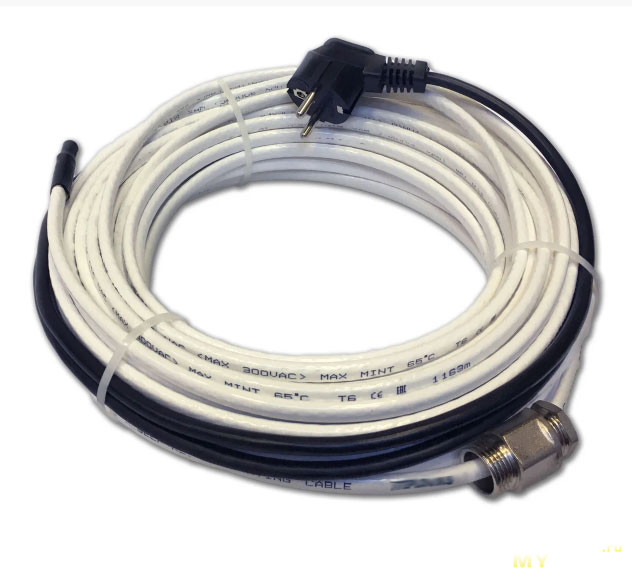

Обогрев внутри трубы с помощью кабеля

Оглавление

  • Саморегулирующиеся кабели для обогрева труб
  • Способы монтажа греющего кабеля внутри трубы
  • Что из себя представляет ввод кабеля в трубу
  • Как выбрать кабель
  • Какой кабель для обогрева внутри трубы лучше



Обогрев труб с помощью саморегулирующихся кабелей

Для предотвращения замерзания водопроводных труб зимой используется саморегулирующийся греющий кабель. Такие кабели представляют собой две токоведущие медные жилы между которыми находится специальная полимерная матрица обладающая замечательным свойством: чем ниже ее температура, тем больше она выделяет тепла при протекании через нее электрического тока. Такие кабели, предназначенные для бытового применения, перестают полностью пропускать электрический ток и выделять тепло при температуре около 65 С. А при температурах около 0 градусов по Цельсию эти кабели (в зависимости от характеристики матрицы) выделяют от 10 до 25 Ватт тепла на погонный метр!

Для безопасности и защиты токоведущие жилы и полимерная матрица покрыты экранирующей оплеткой и внешней оболочкой из ПВХ или пищевого фторполимера. Применение кабеля с эффектом саморегулирования имеет ряд преимуществ:

  • Кабель не может перегреться и перегореть, не боится самопересечений.
  • Количество тепла, выделяемого кабелем изменяется в зависимости от текущих условий окружающей среды. В тепле кабель потребляет меньше электроэнергии, при остывании трубы кабель начинает греться сильнее.
  • Благодаря паралелльной конструкции кабеля сила нагрева каждого участка кабеля зависит от окружающей именно его температуры. Т.е. если один участок 10 Ваттного саморегулирующегося кабеля находится при температуре 3-5 градусов в воде, а другой участок того же кабеля торчит из трубы в теплом помещении, то на первом участке кабель будет греть с мощностью 20 Ватт на погонный метр, а на сухом участке тепловыделение будет значительно ниже (зависит от характеристик кабеля).



Способы монтажа греющего кабеля внтури трубы

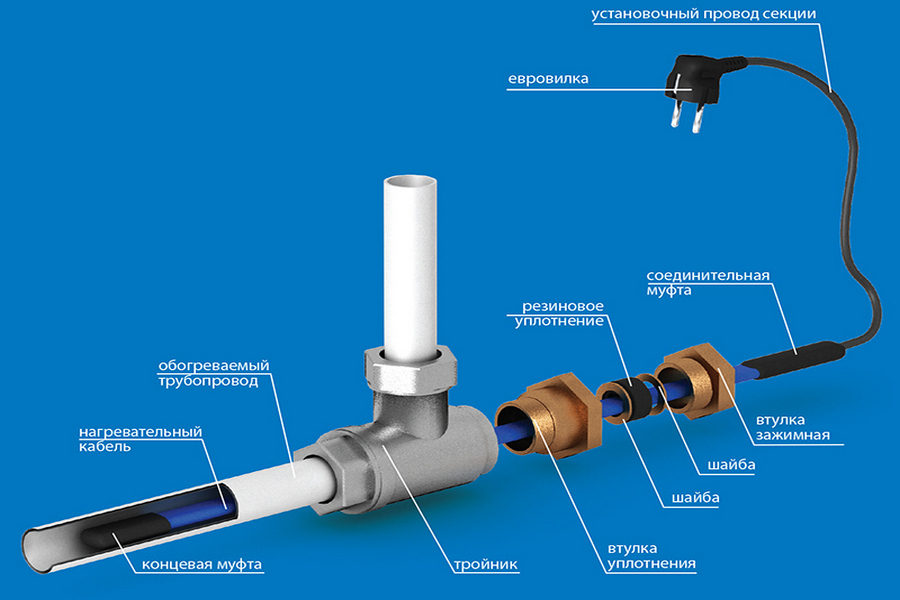

Саморегулирующиеся нагревательные кабели можно закрепить снаружи трубы, однако гораздо эффективнее греть трубу изнутри, установив в нее кабель с помощью специального герметичного сальника (муфты). Установка кабеля для подогрева внутри трубы часто единственный способ монтажа в том случае, когда водопровод уже эксплуатируется. Существует несколько способов установки кабеля в трубу:

Не смотря на то, что на картинке изображен ввод кабеля в трубу под 90, все же не рекомендуется его использовать на практике. Если есть возможность лучше так не делать. Если другой возможности нет, можно сделать и так. Будете вы устанавливать кабель по ходу течения воды или против хода — роли не играет.

Что из себя представляет ввод кабеля в трубу

Узел для ввода кабеля в трубу — это набор обычных сантехнических фитингов, но с одной особенностью: в комплект входит резиновый уплотнитель, через который и заводится кабель. Основаня ценность заключена именнов нем. К сожалению, таких уплотнителей отдельно в продаже найти невозможно. На заметку: основная беда дешевых сальниковых узлов для ввода кабеля в трубу в том, что эта «резинка» стареет, трескается и начинает поддтекать, что вынуждает приобретать новый узел полностью. Более дорогие сальники лишены этого недостатка.

Некоторые сальники выпускаются универсальными на несколько посадочных диаметров, например на 3/4 и 1 дюйм (на вводной гайке две резьбы).

Для монтажа других приходится докупать сантехнические переходники.



Как же выбрать такой кабель?



Выбор кабеля для обогрева внутри трубы зависит от нескольких параметров:

  • Диаметр трубы
  • Что собираемся греть: техническая вода или питьевая
  • Минимально возможная температура окружающей среды в самом холодном участке трубы
  • Толщина теплоизоляции

Нужно заметить, что теплоизолировать трубу нужно обязательно! В среднем можно сказать так: для трубы диаметром до 32 мм с минимальной теплоизоляцией 10 мм и температурах до -35 С достаточно будет установленного внутри греющего кабеля удельной мощностью 10 Вт/м. Подробнее о подборе кабеля можно почитать в этой статье: Как выбрать кабель для обогрева трубы.



Какой кабель для обогрева внутри трубы лучше?



Сегодня на рынке очень много предложений, отличающихся по цене в разы при достаточно похожих характеристиках. От чего стоит отталкиваться при выборе производителя:

  • Если планируется устанавливать кабель в трубу с питьевой водой, то внешнее покрытие должно быть только из пищевого фторполимера с обязательным наличием санитарно-гигиенического сертификата!
  • Наличие в конструкции кабеля экранирующией оплетки с заземлением. Установка электрического кабеля в воду, особенно в металлическую трубу, сопряжена с риском поражения электрическим током. Поэтому подключение кабеля к сети рекомендуется осуществляеть только через розекту с заземлением и через УЗО.

Сейчас предлагается очень много недорогих кабелей (очень часто страной производства указана Южная Корея, хотя обычно это Китай). Будьте крайне внимательны при выборе таких кабелей и вот почему. Саморегулирующаяся полимерная матрица обладает эффектом старения. С течением времени её теплопризводительность снижается. Чем выше качество материала, используемого при производстве матрицы, тем меньше выражен этот эффект.

Качество матрицы в т.н. дешевых «корейских» кабелях таково, что она полностью перестает нагреваться уже на следующий сезон. Это нужно иметь в виду при использовании, чтобы не остаться с замерзшим водопроводом в самый неподходящий момент.

  • По электрике
  • Про обогрев бытовых труб
  • Про строительный обогрев
  • Про теплые полы
  • Про электрообогреватели
