Как работает греющий саморегулируемый кабель

Рассмотрим работу греющего кабеля на примере Nelson CLT

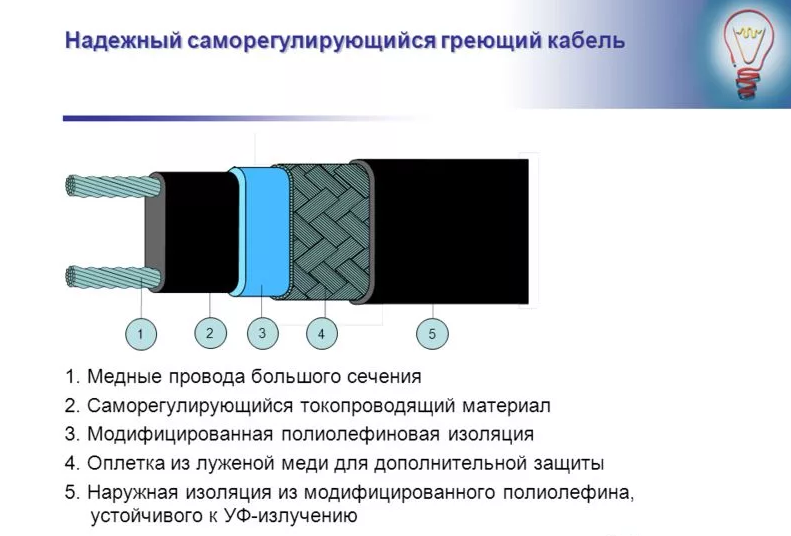

Саморегулирующийся кабель (термокабель, нагревательный гибкий элемент): процесс изготовления следующий: вокруг двух медных жил, покрытых сплавом олова или меди, напрессовывается термопластичная пластмасса.

1. Проводники из скрученной медной проволоки луженой оловом.
2. Греющая матрица
3. Первый слой внутренней изоляции
4. Второй слой внутренней изоляции
5. Медный экран (заземление)
6. Внешняя изоляция из модифицированного полиолефина или фторполимера

Саморегулирующийся греющий кабель получил широкое распространение в задачах коммерческого и промышленного обогрева, благодаря своей экономичности в эксплуатации и удобству монтажа.
Тепловыделяющий элемент – полимерная матрица сформованная методом экструзии на токопроводящих жилах.

Наличие углерода в матрице обеспечивает образование токопроводящих связей, количество которых зависит от температуры.

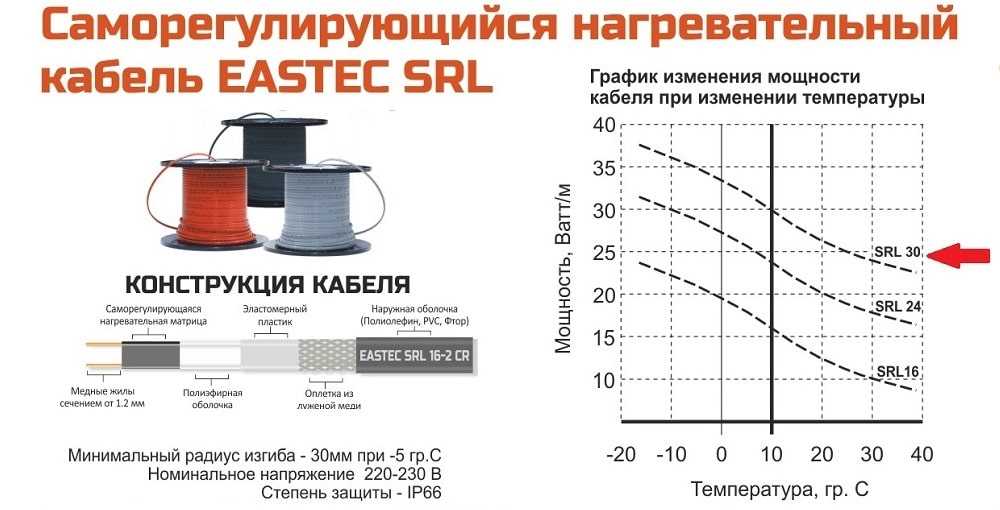

При снижении температуры количество связей увеличивается, сопротивление уменьшается, и мощность, т.е. тепловыделение возрастает.
При повышении температуры происходит обратный процесс.
Величина тепловыделения в матрице определяется не только температурой окружающей среды, но и условиями теплопередачи.
Тепловыделение в воде, льду, бетоне будет значительно больше, чем тепловыделение на воздухе, из-за большего теплоотвода и более низкой температуры матрицы.
Такое свойство матрицы называют эффектом саморегуляции, т.е. стремлением к достижению равновесного состояния между тепловыделением и температурой окружающей среды.



Конструкция саморегулирующегося нагревательного кабеля представляет собой матрицу с токопроводящими жилами, защищенную несколькими слоями изоляции и защитным экраном.
Металлическая оплетка выполняет роль заземления, а дополнительная пластиковая оболочка защищает кабель от агрессивной среды, ультрафиолета, искрообразования.

Кабель можно монтировать сразу на месте, не бояться перехлестов и наложения друг на друга двух ниток греющего кабеля, т. к. перегрев и перегорание ему не грозит.
Две жилы обеспечивают напряжение по всей длине греющего кабеля. Греющая матрица представляет непрерывный греющий элемент.
Таким образом можно обрезать саморегулирующийся греющий кабель нужной длины (что невозможно для резистивных кабелей).
В процессе эксплуатации исключено появления мертвых и холодных зон (как у зональных кабелей), не образуется зон локального перегрева.

Наша продукция

Теплоизоляция

Вспененные полиэтилены

Вспененные полипропилены

Базальтовые утеплители

Минераловатные утеплители

Утеплитель для труб ПОРИЛЕКС

Базальтовые цилиндры

Экструдированные пенополистиролы

Каучуковая изоляция и утеплители

Звукоизоляционные материалы

карта сайта

Кабельные системы обогрева

Решение нестандартных задач обогрева

Бытовой обогрев

Промышленный обогрев

Промышленный обогрев взрывоопасных зон 2ЕхеII

Изоляционные материалы

Стеклопластик РСТ

Стеклоткань Э3-200, Т-11, Т-13, ТР-47, ТР 56

Стеклохолст ПСХ-Т, ИПС-Т

Паро-гидроизоляционные материалы

Фольматкань

Рубероид

Прочее

Фольга алюминиевая

Шумо звукоизоляция

Мастики и праймеры

Наплавляемая кровля

Антисептики, грунтовки, краски

ПромИзоляция
Copyright © 2007-2021
Сайт разработан web-студией ArtDig
CMS SiteEdit

Греющий кабель для водопровода

Как и зачем используется обогревающий кабель? У вас уже есть дом, водозаборный узел, скважина и насос. Остается проложить коммуникации между домом и скважиной. Вот только «закопаться» ниже точки промерзания не получается – или воды грунтовые воды высоко стоят, или скальник коренной (тот, что начинается сразу после штыка лопаты). В этих случаях незаменим греющий кабель.

Кабель для обогрева труб: как это работает?

Для начала разберемся, какими бывают обогревающие кабели для водопровода и что за механизм лежит в основе их работы.

Греющий кабель бывает резистивный и саморегулирующийся. Резистивный делится на два вида – 1-жильный и 2-жильный. Принцип действия прост. Внутри кабеля проходит жила из сплава с очень большим сопротивлением, и когда по нему бежит электрический ток, он выделяет тепло. Если жила одна, кабель втыкается в один конец розетки, уходит вдоль точки обогрева, потом возвращается и уходит в другую розетку.

Для регулировки режима обогрева водопровода дополнительно устанавливаются термодатчики и термореле. Отмеряем нужное количество кабеля, отрезаем и делаем концевую заделку, тем самым замыкая петлю.

Саморегулирующийся греющий кабель – в чем особенности?

Этот вариант сложнее и интересней. Как такового замкнутого контура (петли) здесь нет. Его «начинка» состоит из двух жил, между которыми проложен «хитрый» полимер — при остывании он образует мостики проводимости. В точке охлаждения замыкается петля, начинает течь ток, разогревая обе жилы. При этом по всей длине кабеля будет разная температура.

Обратите внимание, что производителей продукции множество. Однако, по нашему мнению, самым дорогим и надежным является обогревающий кабель марки Raychem.

А что внутри? Из чего состоит обогревающий кабель для труб

Обогревающие кабели могут быть пищевые (их можно устанавливать внутри трубы с питьевой водой) и непищевые. По конструктиву они ничем не отличаются. Различие – в оболочке.

Рассмотрим для примера компоненты кабеля хозяйственно-питьевого назначения. Снаружи есть синяя фторопластовая оболочка, химически инертная к воде и агрессивной среде. Далее идет бронирование или защитный экран, потом – изоляция, затем жилы и между ними – полимер.

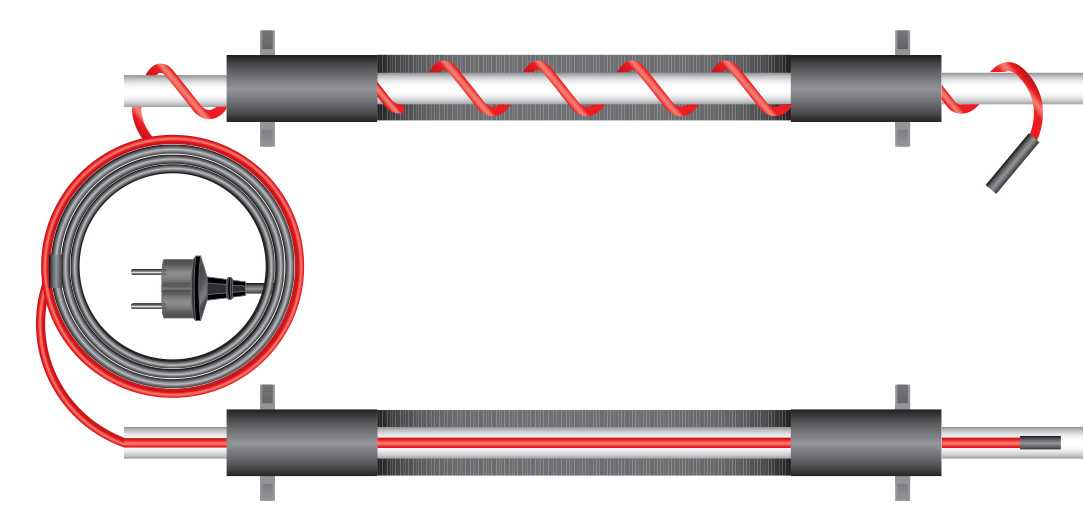

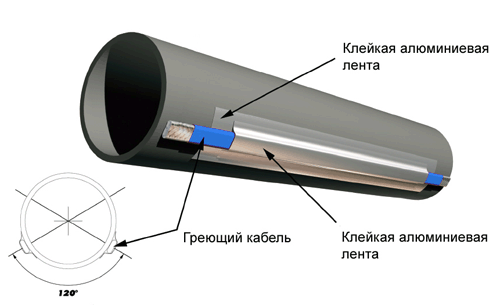

У непищевого греющего кабеля, который при монтаже обматывается вокруг трубы, оболочка другая, и не только по цвету. Она выполнена из специального полиэтилена, не чувствительного к ультрафиолету.

Так какой же обогревающий кабель выбрать?

Назначение любого греющего кабеля – предотвратить замерзание воды в трубе путем нагревания. Но у каждого кабеля для водопровода есть определенные характеристики.

В первую очередь, отличаются они по мощности (от 10 Вт). Прежде чем купить обогревающий кабель для труб, уточните, в каких климатических условиях ему предстоит работать, насколько хорошо будет закопан и утеплен ли трубопровод.

На бытовых (не промышленных) объектах обычно обогревается 32-ая труба. Соответственно, понадобится греющий кабель мощностью 16 Вт (если мы вставляем его внутрь трубы) или 24 Вт (если труба обматывается снаружи). Бывают «клинические» случаи, когда трубу водовода вообще не утепляют, а просто бросают в снег. «Мотать» такую трубу можно кабелем мощностью в 30 Вт – и она не замерзнет.

Из-за чего выходят из строя греющие кабели?

Важная характеристика: любой обогревающий кабель работает от того напряжения, которое прописано у него в паспорте. И если у вас в сети 180 В, то он не нагреет даже сам себя. Как проверить? Взять амперметр и вставить в розетку.

От чего чаще всего «умирают» обогревающие кабели? Саморегулируемые — от частых включений и выключений. В зависимости от производителей, они рассчитаны на несколько тысяч циклов (некоторые прописывают до нескольких сотен тысяч).

Самые распространенные причины выхода из строя греющего кабеля – это неправильное сращивание с питающим кабелем, а также некачественная концевая заделка.

Пищевой греющий кабель и кабель для внешней укладки: мини-обзор

Возьмем несколько видов саморегулирующегося кабеля, предназначенного для установки в трубу с питьевой водой, разных по цвету: красный (производства Кореи), черный (Малайзии), синий (Германии). Отличаются они между собой качеством «матрицы» – полимера, пропускающего через себя электричество. Работают по-разному при различной температуре. Соответственно, есть разница по сроку службы и стоимости.

Непищевые кабели (их нельзя размещать в трубе) серого цвета в основном представлены корейскими производителями. Кроме качества «матрицы», параметра мощности, отличаются наличием или отсутствием защитного экрана (брони, или заземления, необходимого по технике безопасности). У хорошего кабеля помимо экранирования может иметься еще и внутренняя теплоизоляция. Если брони нет, кабель стоит дешевле. Монтировать его в водовод можно, но на свой страх и риск.

Есть на рынке и новинка — греющий кабель в силиконовой оплетке (вещь добротная, поэтому о его характеристиках мы поговорим в отдельном видео).

Пять полезных советов: как купить обогревающий кабель для труб?

• При выборе греющего кабеля, цена имеет значение. Купив его «по дешёвке», вы рискуете нажить себе массу неприятностей. Даже с заводской гарантией некоторые кабели работают меньше года. Что последует за его аварийным отключением в холода? Размораживание труб, переукладка коммуникаций, умноженные на затраты лишних денег, нервов и вашего времени.
• При укладке внутрь трубы избегайте прямых и острых углов, иначе вы повредите кабель. При нарушении целостности вероятны короткие замыкания.
• Обязательно аккуратно и тщательно выбирайте сальники. Нагревающие кабели бывают плоскими, круглыми по форме, с разным сечением. Под определенный кабель необходим определенный сальник. Не надо на них экономить.
• Муфтовые элементы – на них также дешевить нельзя. В противном случае сгорит весь кабель, и затраты возрастут. Цена муфт всегда меньше, чем 5 метров кабеля. И на этот момент очень важно обратить внимание при покупке.
• Наконец, важен грамотный монтаж, с соблюдением всех технических нюансов. А когда все выбрано и сделано правильно, водопровод в вашем доме не замерзнет даже в самые лютые морозы.

Основы технологии электрообогрева

Перейти к содержимому

100 % принадлежит сотрудникам, основана в 1954 году

855.889.0092

Поиск

Контакт

855.889.0092

Температура жидких сред в трубопроводе может иметь решающее значение для работы предприятия. В зимние месяцы защита от замерзания становится необходимой, особенно в линиях с небольшим или отсутствующим потоком. В течение всего года может потребоваться поддержание температуры среды, поскольку она хранится или перемещается по всему предприятию. Хотя изоляция и кожух могут помочь, технологии электрообогрева часто являются лучшим решением.

Что такое тепловой обогрев?

Система электрообогрева — это электрическая система, используемая для поддержания или повышения температуры труб и резервуаров. Электрический нагрев достигается за счет использования резистивного элемента, который проходит вдоль трубопровода или сосуда. В современной технологии электрообогрева используется саморегулирующийся полимер, контролирующий мощность элемента. Когда температура окружающей среды падает, полимер создает проводящие пути, которые позволяют течь току и производить тепло. Когда температура окружающей среды повышается, токопроводящие пути начинают расходиться, пропуская меньший ток. На рисунке 1 показано, как это происходит.

Рисунок 1 (Нажмите, чтобы увеличить)

Требуемые расчеты системы обогрева

Кабели обогрева должны быть соответствующего размера для каждого применения. Кабели доступны с различной выходной мощностью, напряжением и материалами оболочки. Кабели обычно предназначены для прокладки вдоль трубопровода, 1 фут кабеля на 1 фут трубы. Клапаны, фланцы и другие компоненты с большей массой становятся теплоотводами и требуют дополнительного кабеля для компенсации дополнительных потерь тепла. При расчете тепловых потерь учитываются толщина и теплопроводность изоляции, разница температур окружающей среды и температуры трубы, а также общая площадь поверхности. Хотя эти расчеты можно выполнить вручную, большинство производителей используют сложное компьютерное программное обеспечение, которое легко выполняет расчеты за них. Взгляните на формулу потери тепла на рис. 2.9.0003

Рисунок 2 (Нажмите, чтобы увеличить)

Типы кабелей электрообогрева

После определения размера подбираются кабели электрообогрева с требуемой выходной мощностью и оболочкой для применения. Для более низких температур используется очень гибкий кабель, похожий на жилую проводку 12-2. Эти низкотемпературные кабели (PSB и HSB) способны достигать максимальных температур 392F. Для более высоких температур большинство производителей предлагают кабель с минеральной изоляцией (MI), температура которого может превышать 1200F. Как правило, кабель с минеральной изоляцией изготавливается на заказ и не может быть укорочен в полевых условиях.

Bartec, ведущий производитель обогревателей в Европе, который в настоящее время работает на рынке США, также предлагает среднетемпературный кабель AHT, способный выдерживать температуру 797F. Этот кабель AHT может быть укорочен в полевых условиях и имеет гибкую алюминиевую оболочку. В дополнение к кабелям эти системы позволяют использовать индивидуальные решения, включающие распределительные коробки, термостаты, регуляторы температуры, световые индикаторы и изоляцию. Взгляните на изображения ниже, чтобы увидеть разнообразие доступных опций и конфигураций.

Хотя большинство комплектов электрообогрева применяются к существующим трубопроводам, также доступны пучки трубок с предварительным обогревом. Компания Parker использует элементы обогрева Bartec в изготавливаемых на заказ пучках трубок обогрева. Они предлагают пакеты с подогревом для высоких и низких температур с несколькими доступными материалами изоляции и оболочки. Они также предлагают комплекты анализаторов с подогревом и комплекты продувки паром. Эти высокотехнологичные решения способны поддерживать температуру в критических линиях с высокой точностью. Взгляните на рис. 4, чтобы увидеть некоторые из наиболее распространенных типов пакетов Heat Trace.

Дальнейшие действия

Если вы планируете использовать в своем технологическом процессе систему обогрева или многотрубные пучки, компания Cross готова помочь! Компания Cross предлагает полную линейку технологического оборудования, включая системы электрообогрева таких брендов, как Bartec. Свяжитесь с одним из наших экспертов, чтобы обсудить ваш процесс и узнать, может ли система обогрева от Cross улучшить ваш процесс.

Узнайте, как наша группа по технологическим решениям может помочь улучшить качество, повысить эффективность и снизить риски.

• 855.889.0092

МагазинКрест

Подпишитесь на нашу рассылку, чтобы получать отраслевые новости, образовательные материалы и обновления продуктов так, как вам удобно.

Загрузите нашу последнюю версию W9

© 2022 Компания Кросс. Все права защищены | Политика конфиденциальности | Условия использования

Совместная разработка и хостинг от Drum Creative

Держись! Были Идет поиск… Идет поиск… Идет поиск…

Мы просматриваем тысяч страниц, чтобы найти наиболее актуальную информацию.

А пока наслаждайтесь этими забавными фактами…

Знаете ли вы… группа точных измерений в компании Cross была основана в 1939 году дедом нашего нынешнего генерального директора, Джимом Кингом. Это целая куча калибровки!

Знаете ли вы… Отпечаток пальца весит около 50 микрограммов. Мы знаем, мы взвесили это! Остаток, оставшийся от пальца, может повлиять на результаты взвешивания, поэтому мы надеваем перчатки при калибровке весов. Для справки, лист к бумаге примерно 4,5 грамма, это 4,5 миллиона микрограммов.

Знаете ли вы, что… Cross Company — это ESOP (План владения акциями сотрудников). Наш ESOP начался в 1979 году, а с 2006 года мы на 100 % принадлежат сотрудникам! Узнайте больше о нашем ESOP и о том, как это приносит пользу как членам команды, так и нашим клиентам.

Знаете ли вы… Компания Cross значительно выросла с момента своего основания в 1954 году. За эти годы мы приобрели 26 компаний! Сегодня наши пять групп обладают опытом во всем, от промышленной автоматизации до точных измерений, а также отраслевыми знаниями, начиная с 19 века.39.

Усовершенствованные, саморегулирующиеся системы обогрева

Главная » Советы по энергосбережению

Чтобы повысить энергоэффективность вашей системы нагревательного кабеля Heat-Line, примите во внимание следующее:

• ТЕРМОСТАТ (обогрев труб)
• ТАЙМЕР (противообледенительная обработка трубы или крыши)
• СНЕЖНОТАЯТАЯ КОНТРОЛЬ  (антиобледенение крыши)
• ИЗОЛЯЦИЯ ТРУБ (на всех участках над землей или на всей трубе для новых установок)

Чтобы лучше понять важность термостата, таймера и изоляции, вы должны сначала оценить технологию нагревательного кабеля, используемого во всех системах Heat-Line:

Саморегулирующийся нагревательный кабель

Во всех продуктах Heat-Line используется -регулирующая техника. Преимущество саморегулирующейся технологии заключается в том, что, в отличие от устройств с постоянной мощностью, резистивных проводов или зональных нагревателей, можно не беспокоиться о перегреве или перегреве. Что еще более важно, саморегулирующаяся технология при правильной установке является более энергоэффективной и обеспечивает более длительный срок службы. Саморегулирующиеся нагревательные кабели автоматически регулируют свою тепловую (энергетическую) мощность в каждой точке (микроскопически) по своей длине. При повышении температуры окружающей среды (воды или воздуха) продукты Heat-Line автоматически уменьшают свою тепловую (энергетическую) мощность и наоборот. Тепло безопасно и эффективно подается больше в более холодные районы, когда это необходимо. Общий результат — экономичная эксплуатация и долговременная надежность продукта, что снижает потребность в дорогостоящем техническом обслуживании.

Термостаты

При использовании саморегулирующихся нагревательных кабелей Heat-Line термостаты являются не обязательным требованием, а просто аксессуаром для повышения энергоэффективности. Термостаты не являются обязательными, поскольку системы Heat-Line никогда не перегреваются. Однако то, что термостат не является обязательным требованием, не означает, что им следует пренебрегать.

Важно понимать, что саморегулирующаяся технология очень эффективна; нагревательный кабель никогда не может полностью отключиться и, как следствие, всегда является потребителем энергии при подаче питания (включен или подключен напрямую).

В систему можно добавить термостат, чтобы включать и выключать изделие для поддержания определенной температуры трубы. Термостаты Heat-Line предварительно настроены на поддержание температуры трубы в 50°F (10°C), так как эта настройка поддерживает работу нагревательного кабеля в наиболее эффективном состоянии с надлежащим безопасным перепадом 18°F или 10°C до точки замерзания. точка.

Термостаты можно эффективно использовать для любой длины нагревательного кабеля, но настоятельно рекомендуется использовать термостат для любой длины более 50 футов (15 м).

Для получения дополнительной информации о термостатах Heat-Line перейдите на страницу продукта Термостат.

Таймеры

Как и в случае с термостатами, таймеры не требуются для работы систем Heat-Line, поскольку они собраны с современными саморегулирующимися нагревательными кабелями Heat-Line. Хотя компания Heat-Line обычно рекомендует термостат в качестве первого варианта для экономии энергии, термостаты не всегда можно использовать при определенных параметрах применения. Однако можно добавить таймер для повышения энергоэффективности, поскольку система будет работать в зависимости от заданных входных параметров.

Таймеры можно эффективно использовать для любой длины нагревательного кабеля, но настоятельно рекомендуется использовать таймер для любой длины, превышающей 15 м (50 футов), где нельзя использовать термостат.

Для получения дополнительной информации о таймерах Heat-Line перейдите на страницу продукта Таймер.

Регуляторы снеготаяния

Термостаты для саморегулирующихся нагревательных кабелей Heat-Line не являются обязательным требованием, а просто аксессуаром для повышения энергоэффективности. Термостаты не являются обязательными, поскольку системы Heat-Line никогда не перегреваются. Однако то, что термостат не является обязательным требованием, не означает, что им следует пренебрегать.

Важно понимать, что саморегулирующаяся технология очень эффективна; нагревательный кабель никогда не может полностью отключиться и, как следствие, всегда является потребителем энергии при подаче питания (включен или подключен напрямую).

В систему можно добавить термостат для включения и выключения изделия для поддержания определенной температуры трубы. Термостаты Heat-Line предварительно настроены на поддержание температуры трубы в 50°F (10°C), так как эта настройка поддерживает работу нагревательного кабеля в наиболее эффективном состоянии с надлежащим безопасным перепадом 18°F или 10°C до точки замерзания. точка.

Термостаты можно эффективно использовать для любой длины нагревательного кабеля, но настоятельно рекомендуется использовать термостат для любой длины более 50 футов (15 м).

Для получения дополнительной информации о термостатах Heat-Line перейдите на страницу продукта Термостат.

Другие устройства управления

Только системы Heat-Line могут использоваться с другими сертифицированными устройствами управления, такими как логические контроллеры, для повышения энергоэффективности. Для этих применений проконсультируйтесь с Heat-Line для получения дополнительной информации.

Изоляция труб

Одной из чрезвычайно важных особенностей саморегулирующихся нагревательных кабелей является то, что их можно теплоизолировать, не опасаясь перегрева. Использование изоляции значительно снижает количество тепла (энергии), необходимого для предотвращения замерзания трубы. Теплоизолированная труба менее подвержена замерзанию и резким изменениям температуры окружающей среды. Изоляция создает большую тепловую стабильность по всей трубе и повышает эффективность всех продуктов Heat-Line.

Помните, как работают саморегулирующиеся нагревательные кабели? Нагревательный кабель имеет возможность изменять выходную мощность в зависимости от температуры в каждой точке своей цепи. Когда температура (воды или воздуха) становится ниже, нагревательный кабель автоматически увеличивает теплоотдачу (энергию) в этой области. Когда вода или воздух нагреваются, нагревательный кабель автоматически снижает тепловую (энергетическую) мощность. Теперь представьте изоляцию на ваших трубах. Изоляция поможет удерживать тепло внутри трубы, поэтому нагревательный кабель будет потреблять меньше энергии для защиты этого участка трубы от замерзания. Вы бы поставили в своем доме лучшую в мире отопительную печь, а затем не утепляли бы наружные стены? Ответ — нет. Так почему бы вам не утеплить трубы, если у вас есть такая возможность?

Компания Heat-Line предлагает рукава из полиэтилена с закрытыми порами толщиной ¾ дюйма и 1 дюйм. Эта изоляция работает хорошо, так как изолирует всю трубу и быстро и легко устанавливается. Эта изоляция экономит энергию, а при использовании в сочетании с системами Heat-Line было доказано, что вода течет по трубам над землей при температуре ниже -40°C.
