Саморегулирующий греющий кабель как проверить: Как проверить греющий кабель | Полезные статьи

Исследования зависимости характеристик от температуры были выполнены в климатической камере. При этом была обеспечена такая циркуляция воздуха в камере и остальные условия эксперимента, при которых значения мощности, измеренные в камере, были близки к результатам, полученным на стандартизованной установке. Измерения проводились при температурах: +10; +3; 0; -10; -20; -30; -40°С. Каждая марка кабеля была представлена тремя образцами. По достижении заданной температуры образец выдерживался в камере в течение 1 часа. Затем на образец подавалось номинальное напряжение. Фиксировался стартовый ток и его снижение по мере разогрева кабеля. Типовой вид таблицы измеренных значений показан ниже.

На следующем рисунке показаны графики снижения пускового тока кабеля 23ФСЛе2-СТ построенные по данным данной таблицы. С понижением температуры растет как пусковой, так и установившийся ток. Наблюдается также незначительный рост коэффициента пускового тока.

Помимо установившихся значений мощности для всех кабелей определены коэффициенты пусковых токов, знание которых поможет при проектировании систем обогрева, использующих саморегулирующиеся кабели. Средние значения пусковых и установившихся токов и значения Кпт (коэффициента пускового тока) приведены в следующей таблице.

Основные выводы по результатам данных исследований:

• Чем ниже температура, тем выше пусковой ток.
• Для некоторых типов кабеля пусковой ток может быть в шесть с лишним раз выше установившегося тока.
• С понижением температуры растет значение установившегося тока.

Из прилагаемой таблицы можно сделать вывод, что пусковой ток при -20 ° Цельсия намного превосходит рабочий ток при поддерживаемой температуре. Дело в том, что саморегулирующиеся кабели характеризуются большими коэффициентами пусковых токов. Для нормальной работы подсистемы питания должны использоваться автоматы серии С, а длина секции не должна быть больше допустимой для заданной температуры холодного пуска. Соответствующие рекомендации приводятся в технических описаниях.

Сечение токоведущей жилы, миллиметров квадратных

От величины сечения токоведущей жилы напрямую зависит длина нагревательной секции. Применение кабеля с большим сечением токоведущей жилы позволит увеличить длину нагревательной секции, сократить количество нагревательных секций для обогрева трубопроводов значительной длины и, соответственно, сократить количество вспомогательных электроустановочных изделий (соединительных коробок, питающих кабелей и. т.), т. о. сэкономить на материалах и монтажных работах.

Максимальная рабочая температура, градусов Цельсия

Не нужно путать данную температуру с температурой нагрева кабеля в процессе соморегуляции. Дело в том, что саморегулирующий кабель:

• Во-первых, нагревается неравномерно по всей длине в зависимости от неравномерности передачи тепловой энергии обогреваемой поверхности;
• Во-вторых, распределение температуры в самой полупроводящей матрице происходит весьма неравномерно. Диаграмма данного процесса представлена на следующем рисунке.

Соответственно, максимальная рабочая температура саморегулирующего кабеля – это максимально возможная температура именно технологического процесса, а иначе обогреваемой поверхности, превышение которой потребитель не должен допускать в процессе эксплуатации. Если, к примеру, максимальная рабочая температура кабеля составляет 200 °C, то конструкция подсистемы управления обогревом должна исключить превышение указанной температуры обогреваемой поверхности, когда кабель находится во включенном состоянии. В выключенном состоянии кабель может подвергаться кратковременному воздействию температуры 250 °C. Однако это воздействие в сумме не должно превышать 1 000 часов.

Превышение указанных значений приведет к быстрой деградации полупроводящей матрицы и частичному (иногда и полному) снижению тепловыделяющей способности кабеля, соответственно неэффективной работе всей системы электрообогрева и перерасходу электроэнергии.

Минимальная температура окружающей среды, градусов Цельсия

Минимальная температура окружающей среды – это минимальная температура, при которой еще допускается эксплуатация изделия. Рассматривая данную техническую характеристику саморегулирующего кабеля можно заметить весьма любопытный момент. В технической документации, а порою и в сертификатах соответствия, данная температура производителями не указывается. Либо указывается -40 °C, что для проектов, расположенных в Сибири и районах крайнего севера совершенно не достаточно. У небольшого числа производителей минимальная температура окружающей среды составляет требуемую -55/-60 °C, но таблицы расчета максимальной длины обогреваемого контура составлены на минимальную температуру -40 °C. На этот момент следует обратить особое внимание при выборе производителя, модели саморегулирующегося греющего кабеля и подсистемы управления.

Окно мощности – отклонение выделяемой мощности от номинального значения, выраженное в %

Саморегулирующиеся кабели производятся с некоторым отклонением по мощности от номинального значения. Данный разброс может составлять до +/-30% от номинального значения. По понятным причинам многие производители не указывают данную техническую характеристику в своей документации. Для потребителя применение кабеля с широким окном мощности будет означать либо перерасход греющего кабеля на стадии проектирования, либо перерасход электроэнергии на стадии эксплуатации системы электрообогрева.

Влияние условий эксплуатации на стабильность саморегулирующихся кабелей

Герметизация кабеля в процессе монтажа

Как показали испытания, саморегулирующая матрица чувствительна к наличию влаги и к циклам «нагрев-охлаждение». При этих испытаниях образец кабеля 23ФСЛе2-СТ длиной 3 метра с одним не заделанным концом погружался в воду, а затем замораживался в камере холода до температуры -5 °C. Потеря мощности после каждого цикла замораживания составила 10%. Данный эксперимент показал насколько важно обеспечить надежную герметизацию концов саморегулирующей секции.

Влияние теплопроводности обогреваемых объектов на срок эксплуатации

Результаты исследований показывают, что низкая теплопроводность пластикового трубопровода при обогреве саморегулирующимися кабелями весьма значительно влияет на тепловой режим нагревательного кабеля и самого трубопровода. При постоянной прокачке воды с температурой 8 °С, температура матрицы нагревательного кабеля, установленного на пластиковом трубопроводе, на 12,6 °С. превышает температуру матрицы такого же кабеля, обогревающего стальной трубопровод.

В случае остановки потока воды кабель, установленный на стальном трубопроводе, надежно обеспечивает поддержание требуемой температуры. Температура матрицы несколько повышается за счет ухудшившейся теплоотдачи, при этом наличие жидкости в трубопроводе или ее отсутствие практически не ощущается. Проведенные исследования показывают, что при построении систем обогрева пластиковых трубопроводов особое внимание следует уделить технологическому циклу функционирования трубопроводов. Если ожидаются длительные остановки прокачки жидкости, то необходимо провести расчет возможной потери мощности саморегулирующегося кабеля и принять меры, обеспечивающие улучшение теплопередачи от кабеля к трубе, например, за счет использования обмотки металлической фольгой и применения теплопроводящих паст, а возможно, предусмотреть установку более мощного кабеля. В период остановки прокачки жидкости по пластиковому трубопроводу должен быть усилен контроль за температурным режимом. Данные мероприятия следует проводить для снижения температуры рабочей матрицы кабеля и ее преждевременной деградации.

Что означает деградация греющей матрицы кабеля? Деградация означает снижение тепловыделяющей способности (падение мощности) греющего кабеля. Кабель с дефектами греющей матрицы может частично (или полностью) терять тепловыделяющие свойства на некоторых участках кабеля, т. е некоторые участки кабеля будут выделять тепло (нагреваться), а некоторые нет. В таком случае система обогрева будет работать с падением проектной мощности, что может привести, в худшем случае, либо к перемерзанию обогреваемого оборудования, либо к существенному перерасходу электроэнергии.

Надежность греющих кабелей

В основном, на вопрос о надежности продавцы и производители заявляют следующее:

• Наша продукция производится на самом современном оборудовании, при строгом контроле качества.
• Некоторые из наших кабелей эксплуатируются без замечаний десятки лет на тех-то и тех-то объектах.

Достаточно ли для потребителя данной информации?

Рассмотрим более подробно вопросы обеспечения надежности кабельных нагревательных элементов. Надежность кабелей определяется их способностью выполнять свои функции в заданных условиях в течение заданного времени. Основная задача конкретного кабельного изделия определяется его назначением и конструкцией. Нагревательные кабели предназначены для выделения теплового потока заданной удельной мощности. Потеря работоспособности у лент наступает при каких-либо отказах. Типичными видами отказов нагревательных кабелей являются: обрыв токопроводящих элементов, нарушение целостности изоляции и защитных покровов, возрастание сопротивления проводников выше предельно допустимых норм, деградация греющий полупроводящей матрицы и соответствующее снижение тепловыделяющей способности.

Принимая во внимание, что снижение тепловыделяющей способности — это основополагающий дефект нагревательного кабеля, влияющий на работу системы электрообогрева, рассмотрим следующий показатель надежности нагревательных лент — минимальная наработка.

Минимальная наработка

В приложении к кабелям это понятие подразумевает период времени, в течение которого в кабельном изделии не должно быть отказов. При этом вероятность случайных отказов крайне мала и они вызваны конструкторско-технологическими недоработками или нарушениями условий эксплуатации. Показатель минимальной наработки рекомендуется устанавливать в виде одного из значений стандартизованного ряда: минимально 500 часов и максимально более 150 000 часов. Допускается устанавливать наработку в виде числа циклов — например, циклов включения – выключения.

Для саморегулирующегося кабеля число циклов включения – выключения весьма важный фактор, определяющий старение полупроводящей греющий матрицы.

При разработке новых кабельных изделий для оценки их надежности принято проводить прямые испытания на надежность с целью подтверждения минимальной наработки длительностью 1000 часов. Отобранные для испытаний образцы подвергают воздействию повторяющихся испытательных циклов. Последовательность воздействий в каждом испытательном цикле и количество циклов должны быть определены в программе испытаний. Количество испытываемых образцов, необходимое для подтверждения вероятности безотказной работы изделия на уровне 0,9 при достоверности 0,9 составляет 22 образца. При такой постановке испытаний предполагаемое число отказов (так называемое приемочное число) должно быть равно нулю. При допущении одного отказа требуется выборку увеличить до 37 образцов. Испытания для получения большей вероятности безотказной работы требуют значительного увеличения числа образцов, а следовательно больших затрат. Подтверждение наработки большей, чем 1000 часов, существенно увеличивает трудоемкость испытаний.

Для подтверждения наработки 1000 часов рекомендуется запрашивать у производителя нагревательных кабелей результаты проведения испытаний для подтверждения указанного выше показателя надежности.

Обманчивая иллюзия абсолютной надежности кабельных изделий снижает внимание потребителей к таким вопросам как облегчение режимов работы и постоянный мониторинг основных параметров в процессе ведения технологического процесса. Основная доля отказов кабельных изделий возникает при эксплуатации изделий в недопустимых режимах, из-за недопустимых воздействий, имевших место при монтаже, либо при наличии производственных дефектов. Технологическая надежность, определяемая однородностью характеристик изделия и стабильностью технологических процессов, не учитывает динамики изменения характеристик нагревательных элементов и других составляющих систем обогрева с течением времени. При достаточно интенсивном нагреве лент и одновременном воздействии внешней среды (температура, влага, вибрации и удары и др.) происходит старение полимерных покрытий, окисляются проводники. Периодически следующие циклы нагрева и охлаждения в процессе эксплуатации могут вызывать нежелательные механические напряжения и деградацию нагревательной матрицы.

Системы управления греющим кабелем

Практически все системы электрообогрева, кроме самых примитивных, оснащаются набором датчиков температуры, тока, напряжения, управляющими приборами и системами сбора информации. Назначение подсистем управления (далее по тексту системы управления) – не только поддерживать заданный алгоритм работы системы, но и предоставлять обслуживающему персоналу информацию о ее функционировании.

Рассматривая имеющиеся в настоящее время системы управления электрообогревом, можно прийти к парадоксальному выводу: предприятия-заказчики используют в качестве систем управления технологическим процессом самые современные системы от ведущих производителей, а в качестве систем управления электрообогревом используются самые примитивные системы на основе простейших капиллярных термостатов. Однако, в случае взрывозащищенного исполнения, капиллярные термостаты предлагаются производителями за весьма существенные деньги.

Системы управления электрообогревом с применением капиллярных термостатов

Рассмотрим типичную схему управления цепью нагрева на основе саморегулирующегося греющего кабеля с применением капиллярного термостата.

Элементы структурной схемы:

1. Линия электропитания.
2. Автоматический выключатель (защита от перегрузок по току и тока короткого замыкания).
3. Устройство защитного отключения/устройство дифференциального тока (УЗО).
4. Термостат.
5. Чувствительный элемент термостата/датчик температуры.
6. Кабель питания нагревательной секции.
7. Соединительная коробка.
8. Нагревательный кабель.
9. Обогреваемый трубопровод.

Недостатки системы управления с применением капиллярных термостатов:

• Необходимость установки дополнительных дорогостоящих устройств УЗО.
• Отсутствие мониторинга и выявления тенденций роста величины тока утечки на землю в процессе эксплуатации. Факт выхода из строя нагревательного кабеля в зимний период существенно усложнит проведение ремонтных работ и вызовет сбои в работе технологического оборудования.
• Отсутствие контроля перегрева обогреваемой технологической поверхности в процессе ведения технологического процесса при котором температура может превысить максимальное значение для данного типа саморегулирующегося нагревательного кабеля, что приведет к преждевременному выходу кабеля из строя.
• Отсутствие контроля недогрева обогреваемой поверхности в процессе ведения технологического процесса при котором температура может снизиться ниже допустимого значения для данного технологического процесса. Не нужно путать данную температуру с температурой включения нагревательного элемента.
• Отсутствие контроля минимального значения тока потребления нагревательной секции.
• Отсутствие контроля максимального значения тока потребления нагревательной секции.
• Отсутствие функции ограничения пускового тока, т.е. ступенчатой подачи питающего напряжения на обогревательный кабель, находящийся при низкой температуре для ограничения величины пускового тока.
• Отсутствие функции мониторинга основных параметров работы нагревательного кабеля в период летнего отключения системы электрообогрева.
• Отсутствие функции мониторинга затрат электроэнергии на работу системы электрообогрева для определения эффективности ее работы в рамках программы энергосбережения предприятия.

Вывод:

Системы управления электрообогревом на основе саморегулирующегося греющего кабеля с применением капиллярных термостатов могут применяться на неответственных участках с небольшим количеством нагревательных секций и малопригодны для контроля и мониторинга электрообогрева основных технологических объектов нефтегазовой отрасли.

Учитывая вышеизложенную информацию об особенностях конструкции и эксплуатации саморегулируемых греющих кабелей, можно сделать ввод о необходимости применения в качестве систем управления электрообогревом специализированных систем. Поскольку затраты на устранение неполадок, ремонт и замену нагревательных секций, издержки от простоя увеличиваются с размером промышленного объекта, вышеуказанные системы могут быть рекомендованы к применению в процессе нового строительства или могут быть добавлены в течении последующей эксплуатации.

Системы управления электрообогревом с применением специализированных контроллеров

Элементы структурной схемы:

1. Линия электропитания.
2. Автоматический выключатель (защита от перегрузок по току и тока короткого замыкания).
3. Контроллер, рассчитанный для управления 10-ю цепями нагрева.
4. Датчики температуры.
5. Кабель питания нагревательной секции.
6. Соединительная коробка.
7. Нагревательная лента.
8. Обогреваемый трубопровод.
9. Интерфейсный модуль.
10. Распределенная система управления технологическим процессом (РСУ).
11. Автоматизированное рабочее место (АРМ).

Читать продолжение статьи

Монтаж греющего кабеля на трубах

ВЫБОР ГРЕЮЩЕГО  КАБЕЛЯ И ПРОЕКТИРОВАНИЕ

Перед каждым монтажом системы кабельного электрообогрева необходимо проверить, правильно ли она была спроектирована. В особенности необходимо проверить следующее:
* Существует ли точная проектная документация?
* Соответствует ли выбор предъявляемым требованиям?
Это касается прежде всего следующих параметров:
* расчетные потери тепла
* температурный класс, определенный в сертификате испытаний
* максимально допустимая рабочая температура
* максимально допустимая температура окружающей среды
* Учтена ли максимально допустимая длина обогревательного контура?
* Выбрана ли соответствующая требованиям подсоединительная техника?
* Соответствуют ли остальные материалы системы сопутствующего обогрева и примыкающего оборудования электрическим, механическим, тепловым и химическим требованиям?
* Имеется ли для электрооборудования, которое выбрано для установки во взрывоопасных зонах, сертификат взрывобезопасности для взрывоопасных условий или сертификат соответствия?
Если при проверке проектной документации возникнут неясности, необходимо обратиться к нашим специалисты, обладающим обширным ноу-хау и компьютерными проектными разработками.

КОНТРОЛЬ ПЕРЕД  МОНТАЖОМ

* Непосредственно перед началом монтажа греющего кабеля проведите измерения сопротивления изоляции.
* На основе измерения сопротивления проверьте, соответствует ли длина поставленного греющего кабеля проектным данным.
* Проверьте, весь ли материал, необходимый для монтажа системы сопутствующего электрообогрева, находится на строительном участке и не поврежден ли он.
* Особенно следует проверить, соответствует ли обозначение греющего кабеля и его компонентов проектным документам (список материалов) и сертификату испытаний.
* Проверьте с помощью инструкции по монтажу, приложенной к изделию, имеются ли в Вашем распоряжении все необходимые инструменты.
* Подготовьте прокладку греющего кабеля, тщательно проверив состояние предназначенной для обогрева системы трубопровода.
* Устраните острые края и неровности, которые могут повредить греющий кабель.
* Лакированные и окрашенные трубы и поверхности к началу монтажа должны полностью высохнуть.
* Проверьте, соответствует ли фактическая длина труб расчетной длине.
* Перед началом прокладки греющего кабеля проверьте, соответствует ли внутренний диаметр труб расчетному диаметру. Обрезать кабель можно только после того, как он будет проложен на трубе и закреплен.

ОБРАЩЕНИЕ С ГРЕЮЩИМ  КАБЕЛЕМ

* Используйте для разматывания кабеля устойчивую подставку для катушки, на которую он намотан.
* При размотке тяните греющий кабель по прямой от катушки. Не допускайте при этом чрезмерно большой силы тяги, а также сгибов и вмятин на греющем кабеле.
* При размотке греющего кабеля с катушки следите за тем, чтобы он не протягивался через углы или острые края. Не наступайте на греющий кабель! Не используйте его в качестве петли для лазания. Не переезжайте на машине через греющий кабель!

ПРОКЛАДКА  ГРЕЮЩЕГО КАБЕЛЯ

* Греющий кабель должен прокладываться вдоль трубы. Таким образом Вы сэкономите время, сможете избежать монтажных ошибок при сложной спиральной прокладке и предотвратить повреждения кабеля при теплоизоляционных работах.
* Греющий кабель следует прокладывать спиралью только в том случае, если это однозначно указано в проекте.
* При прокладке первой нитки греющего кабеля нужно иметь в виду, чтобы при обратной прокладке на опорах и других элементах не должно происходить перекрещивания греющего кабеля.
* При прокладке учитывайте наличие байпасных и тупиковых линий.

КРЕПЛЕНИЕ  кабеля на трубах

* Закрепите греющий кабель минимум через каждые 200 мм с помощью термостойкой клейкой ленты или синтетического кабельного бандажа. Греющие кабели с минеральной изоляцией следует крепить с помощью стяжных стальных лент или стального кабельного бандажа.
* При выборе средств закрепления необходимо учесть следующее:
* при креплении греющего кабеля используйте преимущественно клейкую ленту.* при использовании кабельного бандажа обратите внимание на его достаточную термостойкость и стойкость к воздействию химических веществ
* не используйте металлических крепежных деталей для крепления одножильного греющего кабеля в полимерной оболочке
* алюминиевую клейкую ленту можно использовать только в том случае, если это предусмотрено проектом. При наклеивании алюминиевой клейкой ленты на греющий кабель повышается его тепловая мощность
* при обогреве синтетических труб для лучшей теплоотдачи и распределения тепла следует использовать алюминиевую клейкую ленту или фольгу под греющим кабелем или же под ним и поверх него.

ПРОКЛАДКА  КАБЕЛЯ ПО ПРЯМОЙ

* При прокладке вдоль трубы в две нитки расположение греющего кабеля должно соответствовать точкам на часовом циферблате прибл. «4 час. 30 мин» и «7 час. 30 мин.».
* При горизонтальном расположении труб не прокладывайте кабель на самой низкой точке.
* При горизонтальном расположении труб не прокладывайте греющий кабель также на верхней половине трубы, если это не указано в проекте. Этим Вы предотвратите механические повреждения кабеля, если, например, персоналу придется ходить по трубе. Кроме того прокладка греющего кабеля на верхней половине трубы невыгодна из соображений распределения тепла.

ПРОКЛАДКА  ВДОЛЬ АРМАТУР, ФЛАНЦЕВ И НАСОСОВ

* Соблюдайте при прокладке греющего кабеля минимально допустимый радиус изгиба!(5 внешних диаметров).
Пример для резервуара:Внешний диаметр греющего кабеля = 3 мм. Расстояние между кабелем = Диаметр изгиба x внешний диаметр греющего кабеля. Расстояние между кабелем = 5 x 2 x 3мм = 30 мм.
* Прокладывайте греющий кабель вдоль арматуры, вентилей и т.д., так чтобы при ремонте и обслуживании они были легко доступны и их можно было в любое время заменить, не перерезая при этом обогревательного контура. Проще всего этого можно добиться, сделав достаточно большую петлю кабеля.
* Вследствие повышенной потери тепла на арматуре, вентилях, фланцах и т.д. увеличивается соответственно и длина кабеля. Эти данные по дополнительному расходу можно взять из проекта.
* Типичные способы прокладки Вы найдете на следующих рисунках.

МОНТАЖ НАГРЕВАТЕЛЬНОГО КАБЕЛЯ ВНУТРИ ТРУБ

В крайних случая возможен монтаж греющего кабеля внутри защищаемой трубы. В данном варианте кабель вводится вовнутрь через специальную муфту (ниппель). В данном варианте есть свои минусы:
1. Снижается надежность водопроводной сети из за появления лишнего ввода — тройника.
2. Занижается сечение трубы, увеличивается вероятность засора.
3. Трудности с вводом кабеля внутрь трубы при значительных длинах и поворотах.

КОМПЛЕКТУЮЩИЕ ГРЕЮЩИХ СИСТЕМ

* Для комплектного монтажа обогревательного контура обычно кроме греющего кабеля необходимы следующие комплектующие:
* Подсоединительный элемент греющего кабеля
* Холодные провода
* Крепежные принадлежности для греющего кабеля
* Проходы для теплоизоляции
* Предупредительные таблички «Электрообогрев»
* Дополнительно также могут понадобиться:
* Соединительный элемент греющего кабеля
* Подсоединительная / соединительная коробка
* Монтажные уголки и монтажные пластины для подсоединительной/соединительной коробки
* Регулирующие приборы

ЕЩЕ НЕКОТОРЫЕ УКАЗАНИЯ ПО МОНТАЖУ

* Смонтируйте подсоединения греющегo кабеля еще до подключения к источнику тока.
* Установите подсоединительные коробки, так чтобы они были легко доступны.
* При расположении подсоединительных коробок вводы с резьбовыми соединениями для питающего кабеля и греющего кабеля не должны быть направлены вверх.
* При монтаже подсоединений следите за тем, чтобы по возможности использовать уже существующие кабельные пути.
* Подсоединительная коробка во время монтажа должна оставаться как можно дольше закрытой, чтобы предотвратить попадание грязи и влаги.
* Путем измерения сопротивления изоляции и петель проверьте правильность монтажа подсоединительной техники и функционирование обогревательного контура.
* После монтажа коробок нужно проверить:
* использованы ли подходящие и допущенные для этого резьбовые соединения и заглушки и правильно ли они смонтированы
* хорошо ли сидят резьбовые соединения и заглушки
* хорошо ли скреплен корпус с монтажным кронштейном

ВЫБОР  ТЕРМОРЕГУЛЯТОРА

* Обычно для одножильных греющих кабелей необходим терморегулятор. При выборе необходимого терморегулятора следует учесть соблюдение в особенности следующих технических параметров:
* рабочее напряжение
* номинальный ток
* диапазон терморегуляции
* макс. допустимая температура / макс. допустимая температура датчика
* IP-защита
* взрывозащита, если необходима
* сертификат испытаний
* Для экономии энергии рекомендуется применение регулятора с контактным датчиком.
* Удостоверьтесь перед монтажом, что используемый терморегулятор соответствует техническим требованиям и проектным данным.

ТЕРМОРЕГУЛЯТОРЫ С ТЕРМОДАТЧИКАМИ

* При сопутствующем обогревe трубопроводов термодатчик не должен устанавливаться в непосредственной близости от греющего кабеля ).
* При закреплении термодатчика необходимо следить за хорошим теплообменом между термодатчиком и трубой (напр., используя алюминиевую клейкую ленту или теплопроводящую пасту).
* Обычно во избежание ошибок при замере термодатчик закрепляется на расстоянии не менее 2 метров от арматуры, фланцев, насосов и опор.
* Следуйте инструкциям по установке соответствующего терморегулятора.
* Если месторасположение терморегулятора в проекте не указано, обратитесь к нашим специалистам.

МОНТАЖ  ТЕПЛОИЗОЛЯЦИИ

Надежное функционирование и принцип действия системы сопутствующего электрообогрева существенно зависит от того, насколько технически правильно проведен монтаж теплоизоляции. Особенное внимание обратите на следующие моменты:
* Проверьте, соответствует ли тип, толщина теплоизоляции проектным данным. Теплоизоляция, не соответствующая проекту, ни к коем случае не должна монтироваться, т.к. в этом случае не гарантируется точное функционирование сопутствующего обогрева.
* Теплоизоляция должна быть проложена по возможности сразу после монтажа системы сопутствующего обогрева, чтобы свести до минимума повреждения греющего кабеля.
* Используйте исключительно сухой изоляционный материал, поскольку от влаги он теряет свое действие, что отрицательно сказывается на функционировании сопутствующего обогрева.
* При прокладке теплоизоляции следите за тем, чтобы не повредить греющий кабель.
* Используйте для прокладки греющего кабеля и питающего кабеля исключительно специализированные проходы для теплоизоляции.
* Уплотните теплоизоляцию по всем швам жестяной обшивки и во всех вводах(вентили, подвески). Вся теплоизоляция должна быть абсолютно водонепроницаемой.
* Проведите после монтажа теплоизоляции еще одно измерение сопротивления изоляции в каждом обогревательном контуре, чтобы удостовериться, что греющий кабель во время монтажа не поврежден.
* С торцевой части необходима механическая защита, чтобы избежать повреждения

ПОДКЛЮЧЕНИЕ  К ЭЛЕКТРОСЕТИ

МЕРЫ ЗАЩИТЫ ОТ ТОКА ПЕРЕГРУЗКИ

* Для защиты от тока перегрузки используйте только предохранительные автоматические выключатели в соответствии с проектом и техническими данными. Отклонения могут привести к ошибочному срабатыванию предохранительного автоматического выключателя или же повлиять на эффективность защиты от тока перегрузки.
• При намерении применить защитные устройства, отличные от тех, что указаны в проекте или технических справочниках , обратитесь, пожалуйста, к нам.

МЕРЫ ЗАЩИТЫ ОТ УТЕЧКИ ТОКА

* Рекомендуем использовать автоматический защитный выключатель на 30 мА.
* Для эффективности этой меры безопасности обычно необходимо использовать греющий кабель с защитной оплеткой. Эта защитная оплетка должна быть включена в меры безопасности. Особенно это касается всех систем сопутствующего обогрева на неэлектропроводных трубах (синтетические трубы, трубы с покрытием) и поверхностях.
ВНИМАНИЕ:Использование греющего кабеля без защитной оплетки на неэлектропроводных трубах и поверхностях (синтетические трубы, трубы и поверхности с покрытием) в целях безопасности не разрешено!
Купить, спроектировать и заказать монтаж можно в Нижнем Новгороде в Центре Теплых Полов…
Калькулятор обогрева трубопроводов…

Диагностика саморегулирующихся кабелей электрообогрева

Ранее в блоге мы обсуждали, как подготовить завод к зиме, и давали советы по безопасности в зимнее время в промышленных условиях. Сегодня мы обсуждаем, как проводить техническое обслуживание при обнаружении неисправности на саморегулирующемся греющем кабеле.

В случае неисправности кабеля электрообогрева действуйте осторожно. Некоторые из первых шагов, которые необходимо предпринять, включают проверку наличия правильных разрешений на работу, отключение питания от цепи и проверку с помощью вольтметра.Убедитесь, что между электрической панелью и кабелем электрообогрева нет (полевых) термостатов. В случае наличия (полевого) термостата всегда отсоединяйте силовые кабели с обеих сторон и изолируйте провода, чтобы не получить ложных показаний.

Мы предлагаем разделить задачу на три раздела, которые следует выполнять по порядку. К ним относится адресация силового кабеля, нагревательного кабеля и термостатов. Выполните следующие действия, чтобы провести надлежащее техническое обслуживание в полевых условиях:

Кабель питания

1. Отсоедините кабель питания от панели и заизолируйте провода.
2. Откройте распределительную коробку питания в полевых условиях и отсоедините кабель(и) электрообогрева от клемм.
3. Перед началом проверки мегомметром помните о связанных с этим рисках при проверке термостата.
4. Проверка мегомметром силового кабеля между распределительной коробкой и панелью.
   • В случае низкого значения IR <10 МОм обязательно проверьте, не установлены ли промежуточные распределительные коробки. Если это так, отсоедините силовые кабели и проверьте каждую секцию силовых кабелей.
5. Выполните «проверку контура» на каждом кабеле(ях) питания.
6. В случае неисправности кабеля питания отремонтировать или заменить.

Кабель обогрева

1. Проверка мегомметром кабеля (кабелей) электрообогрева от распределительной коробки питания
   В случае низкого значения IR <10 МОм, вы можете определить неисправность, выполнив следующие действия:
   • В кабеле электрообогрева
     • Убедитесь, что кабель электрообогрева состоит только из одной секции. В случае установленных Т-образных коробок отсоедините кабель от Т-образной коробки и соедините отдельные секции.
     • Пройдите вдоль линии, сосуда или прибора и убедитесь, что кабель электрообогрева не поврежден. Поскольку большая часть кабеля будет покрыта теплоизоляцией, вероятность обнаружения повреждений мала. Постарайтесь выяснить, когда и где он работал, и проверьте, не было ли в то время случаев повреждения кабеля EHT.
     • Другим вариантом является использование ручных локаторов повреждений кабелей, которые посылают небольшой электрический импульс в кабель электрообогрева.
   • В распределительной коробке
     • Иногда дефект возникает не в греющем кабеле, а в клеммах распределительной коробки.Влага или вода в коробке могут создать путь утечки тока, что приведет к срабатыванию ELCB. Проверьте наличие влаги в коробке и убедитесь, что коробка по-прежнему надежно закрыта.
     • Возможно, что кабели в клеммах плохо подсоединены или отсутствуют, если при зачистке и подключении были выполнены неправильные действия.
   • В торцевом уплотнении
     • Неисправности торцевых уплотнений могут возникать, но редко. Это также случай, когда неправильная работа может привести к попаданию влаги или воды в торцевое уплотнение.В этом случае замените торцевое уплотнение.

Термостаты

1. В случае механического термостата используйте вольтметр, чтобы убедиться, что внутреннее реле все еще включается и выключается. Замените в случае неисправности.
2. Для электронных термостатов могут потребоваться дополнительные меры предосторожности, поскольку на термостат необходимо подавать напряжение.
3. При имитации низкой температуры с помощью резистора или повышении уставки термостата термостат включится.
4. С помощью вольтметра проверьте, переключается ли внутренний контактор. Обязательно верните уставку к исходному значению после теста.

Помните : эти шаги представляют собой краткий обзор того, как проводить поиск неисправностей на кабелях электрообогрева. Всегда следуйте спецификациям вашего производителя и местным правилам техники безопасности. Если вы не уверены или чувствуете себя некомфортно после выполнения этих шагов, обратитесь к местному специалисту для проведения осмотра.

Проверка кабелей саморегулирующихся и ограничивающих мощность систем отопления

• Проверьте внутренние компоненты нагревательного кабеля на правильность установки, перегрев, коррозию, влажность и ослабление соединений.
• Проверьте электрические соединения, чтобы убедиться, что провода заземления и шины изолированы по всей длине.
• Проверить теплоизоляцию на наличие повреждений или влаги; поврежденные, отсутствующие или треснувшие запаздывающие и защищенные от атмосферных воздействий.
• Убедитесь, что торцевые уплотнения, соединения и тройники правильно помечены на изоляционной оболочке.
• Проверить систему управления и контроля на влажность, коррозию, уставку, работу переключателя и повреждение капилляров.

Рекомендуется проводить испытания сопротивления изоляции на пяти этапах в процессе установки и в рамках регулярного планового технического обслуживания.

• Перед установкой кабеля
• Перед установкой компонентов
• Перед установкой теплоизоляции
• После установки теплоизоляции
• Перед первоначальным пуском (вводом в эксплуатацию)
• В рамках регулярной проверки системы
• После любых работ по техническому обслуживанию или ремонту

Проверка сопротивления изоляции (мегаомметром) должна проводиться при трех напряжениях; 500, 1000 и 2500 В постоянного тока. Серьезные проблемы могут быть не обнаружены, если тестирование проводится только при напряжении 500 и 1000 вольт.

Сначала измерьте сопротивление между проводами шины нагревательного кабеля и оплеткой (Испытание А), затем измерьте сопротивление изоляции между оплеткой и металлической трубой (Испытание В). Не допускайте, чтобы тестовые провода касались распределительной коробки, это может привести к неточным показаниям.

• Обесточить цепь.
• Отсоедините термостат или контроллер, если они установлены.
• Отсоедините провода шины от клеммной колодки, если она установлена.
• Установите тестовое напряжение на 0 В постоянного тока.
• Подключите отрицательный (–) провод к металлической оплетке нагревательного кабеля.
• Подсоедините положительный (+) провод к обоим проводам шины нагревательного кабеля одновременно.
• Включите мегомметр и установите напряжение на 500 В постоянного тока; подать напряжение на 1 минуту. Стрелка глюкометра должна перестать двигаться. Быстрое отклонение указывает на короткое замыкание. Запишите значение сопротивления изоляции в Протокол осмотра.
• Повторите шаги 4–7 при 1000 и 2500 В постоянного тока.
• Выключите мегаомметр.
• Если мегомметр не саморазряжается, заземлите соединение фазы разряда с помощью подходящего заземляющего стержня. Отключите мегаомметр.
• Повторите это испытание между оплеткой и трубой.
• Подсоедините провода шины к клеммной колодке.
• Повторно подсоедините термостат.

Важно: Процедуры проверки системы и регулярного обслуживания требуют, чтобы проверка сопротивления изоляции выполнялась с распределительного щита, если не используется система управления и контроля.Если система управления не используется, отсоедините оба провода питания от выключателя и действуйте, как при проверке проводов шины нагревательного кабеля. Если используется система управления и контроля, отключите контрольно-измерительную аппаратуру от цепи и проведите испытание непосредственно с нагревательного кабеля.

ПРЕДУПРЕЖДЕНИЕ. Опасность возгорания в опасных местах. При проверке сопротивления изоляции могут возникнуть искры. Перед выполнением этого теста убедитесь, что поблизости нет легковоспламеняющихся паров.

Чистая, сухая, правильно установленная цепь должна измерять тысячи мегаом, независимо от длины нагревательного кабеля или измерительного напряжения (0–2500 В постоянного тока). Следующие критерии предназначены для помощи в определении приемлемости установки, где оптимальные условия могут не применяться.

Все значения сопротивления изоляции должны быть больше 1000 МОм.Если показания ниже, см. раздел  10, Руководство по устранению неполадок.

Важно: значения сопротивления изоляции для испытаний A и B; для любой конкретной цепи не должно изменяться более чем на 25 процентов в зависимости от измеряемого напряжения. Большие отклонения могут указывать на проблему с вашей системой обогрева; подтвердите правильность установки и/или обратитесь за помощью в Pentair Thermal Management  .

Выходная мощность саморегулирующегося кабеля с ограничением мощности чувствительна к температуре, и для ее определения требуется следующая специальная процедура.

• Включите питание нагревательного кабеля и дайте ему стабилизироваться в течение 10 минут, затем измерьте ток и напряжение в распределительной коробке. Если используется термостат или контроллер, см. подробности ниже.
• Проверьте температуру трубы под теплоизоляцией в нескольких местах.
• Рассчитайте мощность (Вт/фут) нагревательного кабеля, умножив ток на входное напряжение и разделив на фактическую длину цепи.

Если фактическая температура окружающей среды выше требуемой настройки термостата, поверните настройку термостата на достаточное значение, чтобы включить систему, или (в некоторых моделях) вручную установите селекторный переключатель  в положение ВКЛ.

• Включите главный автоматический выключатель.
• Включите автоматические выключатели ответвлений.
• Не менее чем через десять минут измерьте напряжение, силу тока, температуру окружающей среды и температуру трубы для каждого контура и запишите значения в «Протокол установки и осмотра» (см. Раздел  11). Эта информация необходима для дальнейшего обслуживания и устранения неполадок.
• Когда система полностью проверена, установите термостат на правильную температуру

Установите термостат на желаемую контрольную температуру или на значение, достаточно высокое, чтобы включить контур, если температура трубы выше контрольной температуры.

• Включите главный автоматический выключатель.
• Включите автоматические выключатели ответвлений.
• Разрешить системе достичь контрольной точки. Для большинства маршрутов это может занять до четырех часов. Для больших заполненных жидкостью труб может потребоваться больше времени.
• Измерьте напряжение, силу тока и температуру трубы для каждого контура и запишите значения в «Протокол установки и проверки» (см. Раздел  11). Эта информация необходима для дальнейшего обслуживания и устранения неполадок.
• Когда система полностью проверена, переустановите термостат на правильную температуру.

См. инструкции по установке, прилагаемые к продукту, для пуско-наладочных испытаний и записей.

Проверка места неисправности

Существует три метода поиска неисправности на участке нагревательного кабеля: метод соотношения, метод 1/R и емкостной метод.Емкостной метод также можно использовать для определения общей длины нагревательного кабеля.

а. ) Чтобы найти провод шины sho

В методе отношения используются измерения сопротивления, сделанные на каждом конце нагревательного кабеля, для приблизительного определения места короткого замыкания провода шины. Короткое замыкание нагревательного кабеля может привести к срабатыванию размыкателя цепи холодного нагревателя или плетеной секции трубы.

Измерьте сопротивление проводника между шинами на переднем конце (измерение A) и на заднем конце (измерение B) подозрительного участка.

Приблизительное расположение короткого провода шины, выраженное в процентах от длины нагревательного кабеля от переднего конца:

Неисправность расположена на 40 % длины цепи, если измерять от переднего конца (A).

Чтобы найти замыкание на землю с низким сопротивлением, измерьте сопротивление между шиной и оплеткой.

Приблизительное местонахождение неисправности, выраженное в процентах от длины нагревательного кабеля от переднего конца (A), составляет:

Неисправность расположена на 40 % длины цепи, если измерять от переднего конца (A).

В этом методе используется сопротивление жилы нагревательного кабеля для приблизительного определения места повреждения, когда нагревательный кабель был разорван, а провода шины не были закорочены друг на друга. Разорванный кабель может привести к холодному участку трубы, и многие не отключат автоматический выключатель.

Измерьте сопротивление нагревательного кабеля между шинами на переднем конце (измерение A) и заднем конце (измерение B) подозрительного участка.

Приблизительное местонахождение неисправности, выраженное в процентах от длины нагревательного кабеля от переднего конца (A):

Неисправность расположена на 20 % от переднего конца (A) цепи.

В этом методе используется измерение емкости (нФ) для приблизительного определения места повреждения в месте разрыва нагревательного кабеля.Он также дает оценку общей длины нагревательного кабеля в неразъемной цепи. Это показание должно быть снято при подключении питания и будет работать только в том случае, если нагревательный кабель прошел ИК-тестирование. Эта информация используется для расчета мощности нагревательного кабеля на погонный фут или для определения превышения максимальной длины.

Запишите показания емкости с одного конца нагревательного кабеля. Показание емкости следует измерять между обоими скрученными вместе проводами шины (положительный вывод) и оплеткой (отрицательный вывод).

Умножьте измеренную емкость на коэффициент емкости нагревательного кабеля, указанный в следующей таблице.

Пример:

      20XTV2-CT

      Зарегистрированная емкость = 16,2 нФ

      Коэффициент емкости = 10,1 фут/нФ

      Место неисправности  = 16,2 x 10,1 нФ

= 164 фута (50 м)

В качестве альтернативы можно использовать значения емкости как с передней, так и с задней стороны. Отношение одного значения емкости, взятого с одного конца (A), деленное на сумму обоих A и B (A + B), а затем умноженное на 100, дает расстояние от первого конца, выраженное в процентах от нагревательного контура. длина.

Поиск и устранение неисправностей системы обогрева — Powerblanket

0

Системы электрообогрева обеспечивают необходимое тепло для труб, резервуаров и других процессов. Поддержание системы обогрева и знание способов устранения неполадок в системе являются ключом к ее долгому сроку службы и надежности.

Для правильной работы системы обогрева она должна иметь:

• сухая эффективная изоляция
• надежный источник питания
• способность выделять тепло или иметь сопротивление (закон Ома)
• сопротивление заземлению или отсутствие возможности короткого замыкания
• Комплекты силового и торцевого уплотнений правильно установлены и водонепроницаемы

Без какой-либо из этих функций электрообогрев будет менее эффективным и со временем выйдет из строя.Не допустите, чтобы ваш план защиты от замерзания был скомпрометирован из-за неисправного нагревательного кабеля.

Проблемы с обогревом

Обогрев не лишен трудностей. Некоторые из самых больших проблем с обслуживанием систем электрообогрева:

• С глаз долой/с глаз долой : Теплопровод обычно находится под изоляцией, и вы не видите его каждый день. Увидеть плохое замыкание или повреждение теплового следа под поверхностью невозможно без рентгеновского зрения. Многие участки изоляции также будут повреждены из-за того, что на них наступит персонал, или из-за расширения и сжатия при нагреве и охлаждении, что приведет к образованию трещин во внешней оболочке.В обоих этих распространенных случаях изоляция под поверхностью внешней оболочки будет пропускать воду и влагу. В результате нагревательный кабель становится бесполезным; без сухой изоляции обогреватель не может генерировать достаточно тепла, чтобы его можно было использовать.
• Системы автоматизации предприятий обычно не настраиваются , чтобы «видеть», что происходит с системами электрообогрева. Многие системы на заводе спроектированы так, чтобы взаимодействовать с общезаводской РСУ или центральной системой управления — приводами для двигателей, скоростью потока для насосов и т. д.. Системы электрообогрева обычно бывают только локальными. Вам придется пройти мимо, чтобы увидеть, включен он или нет. Когда у владельца нет визуального контроля в диспетчерской, единственным способом узнать, работает система или нет, может быть буквально забитая или замерзшая труба.
• Паровые выходы : Часто владельцам обогревателей необходимо очистить трубу или сосуд, чтобы удалить остатки или отложения. Проще всего это сделать с помощью пара высокого давления. С паром, чем выше давление, тем выше температура.Когда эта температура превышает расчетную температуру воздействия нагревательного кабеля, тепловой обогрев может стать бесполезным, поскольку он был разрушен выходящим паром.
• Использование торцевых уплотнителей с подсветкой или концевых огней цепи. Поскольку большинство систем электрообогрева не контролируются дистанционно, использование световых сигналов в конце электрообогрева стало очень популярным. Пользователи считают, что свет укажет, работает ли схема трассировки или нет. Но это не так. Он только говорит вам, что у вас есть напряжение в конце пробега.Он не проверяет сопротивление или нагрев. Сигнальные огни хороши тем, что они показывают пользователям, что напряжение есть и доступно, но они не могут измерять ток или сопротивление.
• Неправильно установленные выключатели: Кодекс NEC 427-22 требует, чтобы промышленные системы электрообогрева имели автоматический выключатель GFEP на 30 мА, рассчитанный на полную силу тока нагрузки. Неиспользование этого типа прерывателя вызовет две основные проблемы:
  1. Использование тока менее 30 мА вызовет срабатывание, что и должен делать выключатель замыкания на землю.В связи с тем, что саморегулирующийся обогрев является наиболее распространенным, 30 мА даст вам больше защиты от срабатывания.
  2. Неправильные выключатели и слишком длинные цепи также вызывают проблемы с ложным срабатыванием. Саморегулируемые теплотрассы всех производителей имеют пусковой ток при первом запуске в 2-3 раза больше номинальной силы тока. Если у вас есть трасса обогрева, которая потребляет 20 ампер, вы можете легко отключить 30-амперный выключатель при запуске. Чтобы предотвратить срабатывание, убедитесь, что размер вашего выключателя рассчитан на такой бросок при запуске.

Устранение неполадок электрообогрева

Регулярное тестирование систем электрообогрева является ключом к обслуживанию систем и обеспечению их правильной работы. Существует шесть этапов тестирования или устранения неполадок кабеля обогрева:

1. Один из лучших способов проверить наличие проблем с системой электрообогрева — пройтись по линиям на объекте . Клапаны и насосы часто являются источником проблем, поскольку техническое обслуживание этих элементов на линии выполняется чаще, чем в любом другом месте. После замены клапана часто случается так, что теплотрасса повторно не применяется должным образом, а изоляция не переустанавливается так, как было первоначально спроектировано. Ищите поврежденную изоляцию. Изоляция трубопровода выглядит достаточно прочной, чтобы на ней можно было стоять, но это не так. Как только кто-то наступает или прыгает на изоляцию, она сминается. Нагретые трубопроводы и сосуды также расширяются и сужаются по мере нагревания и охлаждения. Это может привести к трещинам или дорожкам, которые позволят разрушить изоляцию. Не пройдясь по цепям обогрева и не наблюдая за этим, вы можете никогда его не увидеть.Поврежденная изоляция является причиной многих отказов в технологических линиях и сосудах и может быть основным индикатором устранения неполадок.
2. Убедитесь, что подается надлежащее напряжение . Лучший способ сделать это — сначала проверить на выключателе. Проверьте целостность питания, поступающего на выключатель на панели выключателя, так как иногда питание на объекте не то, что вы думали. Это снижение или избыточное напряжение может вызвать проблемы с тепловыделением обогревателя.После этого шага подайте питание на цепь и проверьте напряжение в конце участка обогрева. Подтверждение того, что напряжение в конце работы от источника питания является приемлемым, является ключом к обеспечению того, чтобы система имела необходимое напряжение для работы. Проверка напряжения на выключателе является основной контрольной точкой в ​​любом плане устранения неполадок.
3. Убедитесь, что выключатели надлежащего номинала установлены и находятся в рабочем состоянии . Для каждого прогона электрообогрева должна быть документация с указанием требуемого напряжения и силы тока или силы тока.Выключатели должны учитывать 25% припуска, требуемого для каждого кода, а также описанный выше пусковой ток. Обычно методология расчета размеров реле или проводов применяется к параметрам выключателя для саморегулирующихся цепей обогрева. Знание силы тока каждой из ваших цепей обогрева и того, как правильно выбрать выключатели, является ключом к хорошему плану устранения неполадок для обогрева.
4. Проверьте сопротивление и проводку цепи со стороны нагрузки выключателя . Очень важно знать требуемое сопротивление каждой цепи.От выключателя проверьте все провода, клеммы и нагревательный кабель. Все эти компоненты необходимы и имеют решающее значение для работы цепи электрообогрева. Если вы не проверите их все как систему, это будет ошибкой при устранении неполадок.
5. Мегирование всей системы — один из лучших способов устранения проблем с перегревом. Начните с мегомметра каждой цепи со стороны нагрузки выключателя. Следуя инструкциям мегомметра, правильная оценка с помощью мегомметра с панели управления имеет решающее значение.Вы будете проверять провод, все выводы и трассу нагрева со стороны нагрузки выключателя. Это позволяет проверить не только сопротивление заземления трассы обогрева, но и сопротивление заземления провода, идущего к трассе обогрева. Провода и клеммы в распределительных коробках могут иметь потенциальную утечку на землю. Это может привести к срабатыванию прерывателя и отключению системы.
6. Подсоедините мегомметр к разъему питания и обязательно следуйте инструкциям производителя мегомметра и обогревателя.Изоляция отдельной цепи обогрева позволит вам убедиться в том, что система заземления, предназначенная для цепи обогрева, работает правильно и имеет необходимую целостность для обнаружения замыкания на землю в случае его возникновения. Без хорошей твердой почвы этого бы никогда не произошло. Идеальное показание мегомметра составляет 2000 МОм при напряжении 1000 В постоянного тока. параметр. Производители скажут вам, что допустимо сопротивление свыше 20 МОм, но имейте в виду, что 20 МОм — это не идеальное сопротивление относительно земли. Рассмотрите возможность замены этого участка тепловой трассы, если наблюдается что-либо между 20 и «бесконечным».

Мы знаем электрообогрев

Позвоните в Powerblanket сегодня, чтобы получить помощь в устранении неполадок в системе обогрева или замене неисправного кабеля с помощью PowerTrace. Наш технический опыт и связи с монтажниками электрооборудования и изоляции в Северной Америке помогут ответить на любые ваши вопросы о системе изоляции.

Поиск и устранение неисправностей систем электрообогрева

Определите, почему ваша система электрообогрева не удовлетворяет потребности в технологическом нагреве.

▲ Рис. 1. Системы электрообогрева предотвращают замерзание труб и поддерживают заданную температуру жидкостей.

Системы электрообогрева обычно используются для защиты от замерзания или поддержания температуры воды, химикатов или жидкостей в трубах и резервуарах. Когда потери тепла из труб или резервуаров невозможно эффективно контролировать только с помощью теплоизоляции, электрообогрев снижает потери и обеспечивает целенаправленное выделение тепла для поддержания желаемой температуры процесса.Системы электрообогрева состоят из кабеля электрообогрева, распределительных коробок, оборудования для измерения температуры и систем управления (контроль температуры, мониторинг и распределение электроэнергии) (рис. 1).

Хотя эти системы спроектированы и изготовлены с расчетом на надежность, с наступлением холодов могут возникнуть проблемы, такие как срабатывание автоматического выключателя и слишком низкая или слишком высокая температура цепи. Эта статья поможет вам решить некоторые типичные проблемы, связанные с системами электрообогрева, определить основную причину и принять соответствующие корректирующие меры.Статья не поможет вам решить все возникающие ситуации, но она сэкономит вам время и избавит от проблем в холодное время года.

Срабатывание автоматического выключателя

Наиболее распространенной проблемой в системе электрообогрева является срабатывание автоматического выключателя. Этот тип неисправности может возникнуть двумя способами: цепь отключается мгновенно при включении питания или цепь отключается через несколько секунд работы. Очень важно соблюдать время срабатывания, так как эта подсказка помогает информировать процесс устранения неполадок.

Цепь размыкается при включении питания. Отключение цепи при включении питания обычно вызвано коротким замыканием на землю где-то в системе. Проблема может быть связана с самим кабелем, силовым соединением или силовой проводкой.

▲ Рисунок 2. Проверка мегомметром проверяет сопротивление изоляции как кабеля, так и силовых проводов, чтобы изолировать потенциальные замыкания на землю.

Любой поиск и устранение неисправностей должен включать проверку мегомметром (рис. 2), которая проверяет сопротивление изоляции как кабеля, так и силовых проводов, чтобы изолировать потенциальные замыкания на землю.Меггер подает напряжение (1000–2500 В постоянного тока, в зависимости от типа кабеля) между металлической оплеткой или землей и токопроводящей жилой кабеля. В качестве первого шага изолируйте нагревательный кабель от силовой проводки в соединительной коробке кабеля и проверьте нагревательный кабель между оплеткой и проводом шины. Проверка должна помочь убедиться, что сопротивление изоляции соответствует или превышает рекомендуемый производителем минимум.

Если сопротивление изоляции не соответствует или превышает рекомендуемый производителем минимум, выполните следующие действия.

Шаг 1. Убедитесь, что материал токопроводящей жилы кабеля не соприкасается с металлической заземляющей оплеткой или другими металлическими частями распределительной коробки. Проверьте все силовые соединения, соединения, тройники и торцевые уплотнения, чтобы убедиться, что токопроводящий материал жилы изолирован от всех металлических частей, включая заземляющую оплетку. Если токопроводящая жила контактирует с металлом, выполните необходимый ремонт и проверяйте мегомметром до тех пор, пока сопротивление изоляции не превысит минимальное требование производителя.При проверке соединительных коробок и торцевых уплотнений убедитесь, что все соединения сухие, поскольку влажные соединительные коробки или торцевые уплотнения могут привести к непройденному тесту мегомметра.

Шаг 2. Если металлические детали или оплетка не соприкасаются с токопроводящей жилой, а сопротивление изоляции все еще слишком низкое, изолируйте каждый отрезок нагревательного кабеля в цепи и проведите проверку каждого мегомметром отдельно. Это может помочь определить область физического повреждения нагревательного кабеля, которое вызывает короткое замыкание токопроводящей жилы на металлическую заземляющую оплетку на трубе.Осмотрите систему трубопроводов и найдите явные признаки повреждения на участках с низкими значениями. Если нет явных признаков повреждения, лучше удалить и заменить участок кабеля с низким уровнем сигнала. Более длинные участки можно сегментировать и тестировать отдельно, чтобы локализовать неисправность. Как только неисправность будет локализована, удалите поврежденный участок кабеля и замените его новым кабелем. Проведите тест мегомметра на новой установке, чтобы убедиться, что кабель в порядке.

Шаг 3. Если секции нагревательного кабеля прошли тест, выполните еще одну проверку мегомметром силовой проводки, идущей от распределительной коробки обратно к панели обогрева.Если провод питания имеет короткое замыкание, удалите его и замените новым проводом.

Отключение цепи после запуска. Отключение цепи через несколько секунд работы обычно указывает на проблему с пусковым током, генерируемым саморегулирующимися нагревательными кабелями. Возможные причины:

• температура пуска ниже проектной температуры пуска
• длина установленной цепи слишком велика для размера выключателя
• уровень срабатывания тока замыкания на землю может быть установлен слишком низким (если регулируемый).

Проверьте номинал автоматического выключателя и рекомендуемую производителем максимальную длину цепи для вашей температуры запуска по сравнению с установленной длиной. Во многих случаях кабельные цепи должны запускаться при заданной температуре для защиты от замерзания. Если, например, кабель протянут до максимальной длины цепи для начальной температуры 40°F, но температура окружающей среды на самом деле ниже, автоматический выключатель сработает до тех пор, пока токопроводящая жила кабеля не станет достаточно теплой, чтобы пропускать приемлемый ток до выключатель. Эту проблему можно временно решить, включив и выключив автоматический выключатель, пока кабель не прогреется. Если длина цепи превышает максимальную длину для рекомендуемой производителем температуры пуска и размера выключателя, то длину цепи необходимо уменьшить. Разделение секции на две или более цепей, длина которых не превышает рекомендуемую производителем длину, может решить эту проблему.

Если размеры выключателя и температуры пуска соответствуют спецификациям производителя, убедитесь, что длина установленного кабеля находится в пределах максимальной длины цепи.Если цепь слишком длинная, разделите ее на несколько более коротких цепей, соответствующих характеристикам длины участка, размера выключателя и температуры запуска.

Панель электрообогрева может иметь регулируемое обнаружение тока замыкания на землю, которое должно быть установлено как минимум на 30 мА. Настройки ниже этого порога могут вызвать ложное срабатывание на более длинных участках цепи. Убедитесь, что настройка соответствует правилам техники безопасности предприятия и местным нормам. Если требуется обнаружение замыкания на землю для защиты персонала, не устанавливайте уровень срабатывания выше 4–6 мА.Настройка уровня срабатывания защиты от замыкания на землю может не решить проблему. В этом случае выполните проверку мегомметром, чтобы убедиться, что токопроводящая жила кабеля не закорочена на металл, трубу или оплетку. Уменьшите общую длину цепи, если результат проверки мегомметром находится в пределах разумного.

Для достижения наилучших результатов используйте термомагнитные автоматические выключатели. Большинство производителей нагревательных кабелей определяют максимальную длину своей цепи, используя кривые срабатывания для термомагнитных выключателей в качестве модели для управления пусковым током. Эти выключатели спроектированы таким образом, чтобы в течение первых нескольких рабочих циклов выдерживать ток, во много раз превышающий их номинальный ток, а затем постепенно снижаться до номинального тока в течение первых 300 с работы.

Рассмотрите всю систему электрообогрева при подготовке к устранению неполадок в вашей системе. Применяйте системный подход для поиска основных причин операционных проблем и решений, оптимизирующих работу.

Температура контура слишком низкая

Температура контура может быть слишком низкой, потому что:

• заданное значение термостата или контроллера процесса неверно
• термостат неправильно подключен
• кабель не подключен к источнику питания
• кабель подключен к неправильному напряжению
• датчик температуры неправильно установлен
• датчик температуры подключен неправильно
• количество кабеля недостаточно для смещения радиаторов в системе.

Выполните следующие действия, чтобы определить основную причину низкой температуры.

Шаг 1. Убедитесь, что ваш термостат или система управления технологическим процессом настроены на требуемую температуру трубы.

Шаг 2. Убедитесь, что термостат закрывается при достижении заданного значения. Большинство термостатов можно подключить от общей клеммы либо к нормально открытому, либо к нормально закрытому положению. Убедитесь, что термостат подключен от общей клеммы к нормально закрытому положению для защиты от замерзания.

Шаг 3. Дважды проверьте, подключен ли кабель к источнику питания. Проверьте питание как в соединительной коробке кабеля питания, так и в концевом уплотнении кабеля. Тестирование в конце цепи гарантирует, что нагревательный кабель имеет два хороших провода шины по всей длине кабеля. Показания напряжения в начале и в конце каждой цепи должны быть относительно одинаковыми. Некоторое падение напряжения произойдет на длинном кабеле; величина этого падения зависит от типа кабеля и производителя, поэтому проверьте документацию вашего оборудования.Однако, если тестирование показывает 120 В в начале участка кабеля и 0 В в конце, по крайней мере один из проводов кабельной шины поврежден, и кабель необходимо удалить и заменить.

Шаг 4. Убедитесь, что кабель подключен к правильному напряжению. При проверке напряжения сверяйте измеренные значения с проектной документацией. Например, кабель на 240 В, питаемый от сети 120 В, не будет поддерживать правильную температуру трубы. Внесите необходимые корректировки, чтобы исправить любые проблемы с напряжением.

Шаг 5.Убедитесь, что датчик температуры расположен в зоне с самой низкой температурой трубы в данном приложении. Датчики окружающей среды следует располагать вдали от источников тепла, таких как солнечные участки и конденсатоотводчики; в идеале они должны быть расположены в самой холодной и наиболее открытой части здания, чтобы обеспечить работу кабеля, когда это необходимо. Линейные датчики должны располагаться не менее чем на 90 град. (на трубе) вдали от нагревательного кабеля, поэтому измеряется температура трубы, а не температура оболочки кабеля.Эти датчики также следует располагать вдали от крупных радиаторов и размещать на самом холодном ожидаемом конце линии электрообогрева.

Не размещайте датчик системы электрообогрева на выходе из горячего резервуара, если система предназначена для поддержания температуры жидкости на протяжении длинного участка кабеля, ведущего к резервуару или распределительной станции. Жидкость будет поступать в систему трубопроводов при желаемой температуре или выше, а датчик температуры не увидит температуры ниже заданного значения. Кабельная система не будет находиться под напряжением, а тем временем жидкость будет остывать по всей длине участка, закупоривая линию в сборном резервуаре или на распределительной станции.В этом случае датчик должен располагаться как можно ближе к накопительному резервуару или распределительной станции.

Шаг 6. Убедитесь, что датчики температуры подключены в соответствии с инструкциями производителя. Легко неправильно подключить трех- или четырехпроводную систему и в конечном итоге отключить ее при температуре, которая требует нагрева. Такое случается часто, но это тоже легко исправить.

Шаг 7. Оцените все большие радиаторы, такие как клапаны, насосы, проходы в стенах и другие препятствия, чтобы убедиться, что у них достаточно кабеля для поддержания температуры трубы.Следуйте рекомендациям производителя в отношении любого необходимого дополнительного кабеля на этих радиаторах, а также в отношении дополнительного кабеля на башмаках труб и опорах.

Температура контура слишком высока

Если температура контура слишком высока и вызывает проблемы в вашей системе электрообогрева, рассмотрите следующие возможные причины:

• неправильная уставка на термостате или контроллере процесса
• неправильное расположение датчика температуры
• неправильная проводка датчика температуры
• неисправен термостат.

Для устранения этих возможных проблем убедитесь, что уставка термостата или контроллера процесса соответствует требуемой температуре трубопровода и что датчик температуры находится в правильном месте.

В технологических процессах используйте независимые датчики температуры для каждого размера трубы и пути потока. Попытка использовать один и тот же датчик для труб с разными диаметрами и путями потока может привести к перегреву труб с меньшим диаметром или низким расходом. Датчики температуры также должны быть подключены в соответствии с инструкциями производителя, чтобы обеспечить правильную работу.

Проверьте термостат, чтобы убедиться, что он не подвергался чрезмерному нагреву или электрическому току. Эти условия могут привести к постоянному замыканию внутреннего переключателя, в результате чего система будет запрашивать тепло независимо от заданного значения термостата. Снимите или замените неисправные термостаты.

Безопасное устранение неполадок

Хотя в этой статье рассматриваются распространенные проблемы, это не исчерпывающий список, который может заменить услуги поставщика вашей системы обогрева. Тем не менее, он охватывает основы и должен помочь вам понять, что должен искать ваш поставщик услуг электрообогрева для решения ваших конкретных системных проблем.

Как и все промышленные электромонтажные работы, обслуживание системы электрообогрева должно выполняться только обученными, квалифицированными, а в областях, требуемых законом, лицензированными специалистами по обслуживанию электрообогрева. Это имеет решающее значение для обеспечения безопасности персонала станции и защиты оборудования станции. Любое и все используемое испытательное оборудование должно быть откалибровано и находиться в хорошем рабочем состоянии. Соблюдайте все правила и рекомендации по технике безопасности на предприятии в отношении блокировки/маркировки, разрешений на проведение огневых работ и т. д.

Мы получаем довольно много вопросов о греющем кабеле здесь, в О.ЭМ нагреватели: что это такое, как им пользоваться, чем он полезен и так далее. Мы составили эту страницу и статьи, ссылки на которые здесь, чтобы попытаться ответить на любые ваши вопросы, чтобы вы могли быть уверены, что получаете правильный кабель и правильно его используете. Мы хотели бы думать об этом как о «Все, что вам нужно знать о нагревательном кабеле». Если у вас есть вопрос, на который здесь нет ответа, позвоните нам и задайте вопрос по телефону (866) 685-4443 или напишите нам по электронной почте, и ваш вопрос может даже стать темой нашей следующей статьи здесь.

Что такое нагревательный кабель (греющий кабель, нагревательный кабель и т.

Нагревательный кабель — это кабель, который нагревается, когда через него проходит ток. Он также известен как нагревательный кабель, нагревательный кабель, нагревательный кабель и другие подобные названия, но отличается от нагревательной ленты и нагревательного шнура (см. вопрос ниже, чтобы узнать о различиях). Существует множество различных типов нагревательных кабелей, которые могут достигать различных температур и служить различным целям; у нас есть широкий выбор, который вы можете просмотреть в нашем магазине.У нас также есть некоторая информация о различиях и использовании различных стилей нагревательных кабелей.

Что такое нагревательная лента? Как быть с нагревательным шнуром? Есть ли разница?

Полная статья: Нагревательная лента и нагревательный кабель: в чем разница и какой из них мне нужен?

Несмотря на схожесть названий и несмотря на то, что нагревательный кабель для водостоков и крыш часто продается под названием «греющая лента», между ними есть различие. Мы суммировали наиболее важные различия между ними в таблице ниже. Чтобы узнать больше об особенностях каждого из них, ознакомьтесь с полной статьей.

Нагревательная лента, нагревательный кабель, нагревательные шнуры: краткий обзор

Нагревательный кабель	Нагревательная лента	Греющий шнур
Низкая плотность мощности и температуры, с максимальными температурами в диапазоне от 150°F до 500°F, включая кабели низкой мощности, хорошо подходящие для предотвращения замерзания.	Более высокая плотность мощности и температуры, начиная от лент с максимальным углом 305° и заканчивая лентами для очень высоких температур, рассчитанными на температуру до 1400°F (760°C).	Удельная мощность и конструкция сравнимы с нагревательной лентой.
Доступен с корпусом, устойчивым к воде и многим химическим веществам и подходящим для использования вне помещений.	Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду, и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но очень хорошо подходит для наматывания вокруг труб.	Очень гибкий, чтобы соответствовать узким контурам и нестандартным формам.	Такая же гибкая, как нагревательная лента, но более терпимая к неточному сворачиванию.
Несколько закругленный, напоминающий кабель типа NM или Romex™. Удельная мощность измеряется в ваттах на фут.	Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм.	Круглое сечение.
Многие стили могут быть обрезаны по длине и добавлены окончания в полевых условиях.	Продается фиксированной длины от 2 до 20 футов (в зависимости от стиля).	Изготавливается на заказ или продается фиксированной длины от 3 до 24 футов.

Какой нагревательный кабель следует использовать, чтобы предотвратить образование наледи в желобе?

Многие люди приходят на наш сайт, потому что они ищут более надежный нагревательный кабель для антиобледенения крыш. Как правило, наборы, которые доступны в хозяйственных магазинах (от семейных магазинов на углу до крупных розничных продавцов), будут хорошо работать в течение сезона, но можно только догадываться, что они появятся в следующем году. начнут ли они снова работать. У нас есть простое решение этой проблемы: комплект SpeedTrace Roof & Gutter Snowmelt Kit. Этот комплект основан на популярном и надежном семействе саморегулирующихся нагревательных кабелей SpeedTrace — эти кабели представляют собой долговечные изделия профессионального уровня, и при хорошем обращении мы знаем, что они прослужат лет или более. В сочетании с отсутствием необходимости каждый год или два подниматься на крышу для замены кабеля комплект SpeedTrace стоит вложений.

Добавление любого комплекта нагревательного кабеля на крышу — довольно сложный проект, но комплект SpeedTrace упрощает задачу, включая в него все необходимое, поэтому вам не нужно беспокоиться о том, заказали ли вы правильный комплект для заделки, или отправляетесь на поиски кронштейны для подвески водосточной трубы. Вся информация, необходимая для его установки, содержится в руководстве по установке комплекта (PDF), которое вы также можете найти на странице заказа любого из комплектов. В руководстве также показано, как определить, какой размер комплекта вам нужен, но для быстрой справки у нас есть таблица на общей странице комплекта SpeedTrace.

Как насчет защиты труб от замерзания?

Как и в случае с крышами, мы предлагаем комплект «все в одном» для защиты от замерзания труб, построенных вокруг саморегулирующегося нагревательного кабеля SpeedTrace. Вы также можете заказать SpeedTrace отдельно (в стандартном или экстремальном вариантах, с разной плотностью мощности) или, если вы чувствуете себя комфортно, используя один из наших нарезанных по длине кабелей, таких как Freezstop, с комплект для заделки.Если у вас есть какие-либо вопросы о том, как проложить кабель на конкретных трубах, позвоните нам по телефону (866) 685-4443, и мы будем рады помочь.

Означает ли «саморегулирующийся» отсутствие необходимости в термостате?

Полная статья: Что на самом деле означает «саморегулирование»

К сожалению, нет. «Саморегулирующийся» — несколько вводящий в заблуждение термин, придуманный первоначальным изобретателем продукта. Нам нравится использовать более точный термин «самоограничение».«По сути, это означает, что саморегулирующийся кабель не может перегреться до точки повреждения кабеля. Однако не означает, что означает, что он не станет более горячим, чем необходимо для чего бы то ни было». Низкотемпературные саморегулирующиеся нагревательные кабели обычно имеют максимальную температуру около 160 ° F, то есть намного горячее, чем вам нужно, если вы используете их только для предотвращения замерзания труб. много энергии, пытаясь достичь максимальной температуры, , если вы не добавите регулятор температуры.

Однако контроллер не обязательно должен быть очень дорогим. Если вы прокладываете кабель на постоянном токе, мы рекомендуем SoliStat™, который не перегорает, как большинство термостатов, при подключении к цепям постоянного тока. Для цепей переменного тока у нас есть много различных элементов управления, которые вы можете просмотреть в нашем магазине.

Насколько длинный или короткий кабель я могу использовать?

Как проложить нагревательный кабель от солнечной панели? (Правило трех)

Мы разговариваем со многими людьми, которые заинтересованы в прокладке нагревательного кабеля от солнечной батареи, например, на удаленных нефтяных месторождениях, где для работы некоторые компоненты оборудования необходимо нагреть до соответствующей температуры.Это именно то, для чего хорош низковольтный нагревательный кабель, но вам может понадобиться больше мощности или другая настройка, чем вы планировали. У нас есть эмпирическое правило, которое мы используем здесь, чтобы найти числа для системы отопления на солнечной энергии, которая будет работать так, как вам нужно: Правило трех для солнечного отопления. Там написано, что:

• Ваша солнечная батарея должна выдавать 3 умноженное на максимальное количество ватт, которое потребляет обогреватель.
• Ваша батарея должна удерживать 3 умноженное на максимальное количество энергии, которое обогреватель может получить за ночь.

Это может показаться чрезмерным количеством избыточности, но наш опыт показывает, что при любой установке меньшего размера вы рискуете перебоями в подаче электроэнергии. Правило трех защищает вас от затяжных пасмурных периодов и коротких северных дней. Правильная установка солнечной батареи окупит вложенные средства за счет экономии времени простоя.

Длины нагревательных кабелей: универсальное руководство

Модель «все в одном»

(часть нашего сборника статей «Все, что вам нужно знать о нагревательном кабеле»)

Максимальная длина нагревательного кабеля, которую вы можете проложить с уверенностью, что предохранитель не перегорит, зависит от нескольких факторов.Конкретно нужно знать:

• Какой у вас кабель: саморегулирующийся или постоянной мощности? Какое напряжение питания? И в некоторых случаях, какой калибр провода? Если у вас есть полный номер модели, все готово.
• Если он саморегулирующийся, какова будет минимальная температура кабеля при запуске? (Саморегулирующиеся кабели потребляют больше энергии, чем они холоднее, поэтому кабель, который нормально работает при 50°F, может сломать автоматический выключатель, если вы запустите его при 0°F.)
• На какой ток рассчитан ваш автоматический выключатель?

Самый верный способ убедиться в том, что вы прокладываете кабель безопасной длины, — это свериться со спецификацией кабеля, который у вас есть; Если они вам когда-нибудь понадобятся, эти листы спецификаций доступны на страницах заказа для каждого типа нагревательного кабеля, который мы продаем. Тем не менее, мы также составили эту страницу в качестве удобного универсального справочника по минимальной и максимальной длине цепи. Просто найдите таблицу ниже, которая соответствует типу вашего обогревателя.

Быстрый переход к: Саморегулирующийся кабель (низкотемпературный, среднетемпературный, защита от замерзания 12/24 В), постоянная мощность

САМОРЕГУЛИРУЕМЫЙ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ

Серия	Цепь выключатель размер (ампер)	Минимум схема длина (футы)	Максимальная длина цепи (футы), если температура запуска есть. ..
			50°F (10°С)	0°F (–18°С)	–20°F (–29°С)
Низкотемпературные стили
SLCAB3120: 3 Вт/фут 120 В переменного тока	15	1	300	200	180
	20		—	270	230
	30		—	330	330
SLCAB3240: 3 Вт/фут 240 В переменного тока	15	1	660	410	360
	20		—	560	480
	30		—	660	660
SLCAB5120: 5 Вт/фут 120 В переменного тока	15	1	230	150	130
	20		270	200	175
	30		—	270	260
SLCAB5240: 5 Вт/фут 240 В переменного тока	15	1	460	300	260
	20		540	400	345
	30		—	540	520
SLCAB8120: 8 Вт/фут 120 В переменного тока	15	1	150	95	85
	20		200	125	100
	30		210	190	170
	40		—	210	210
SLCAB8240: 8 Вт/фут 240 В переменного тока	15	1	295	195	170
	20		390	250	225
	30		420	375	340
	40		—	420	420
SLCAB10120: 10 Вт/фут 120 В переменного тока	15	1	115	70	60
	20		150	95	85
	30		180	145	120
	40		—	180	165
SLCAB10240: 10 Вт/фут 240 В переменного тока	15	1	230	150	130
	20		305	200	175
	30		360	300	260
	40		—	360	360
Среднетемпературные стили
SLMCAB5120: 5 Вт/фут 120 В переменного тока	15	1	150	135	130
	20		200	180	170
	30		240	220	210
SLMCAB5240: 5 Вт/фут 240 В переменного тока	15	1	250	230	220
	20		330	305	295
	30		480	440	120
SLMCAB10120: 5 Вт/фут 120 В переменного тока	15	1	30	85	80
	20		120	110	105
	30		180	165	160
SLMCAB10240: 10 Вт/фут 240 В переменного тока	15	1	140	130	125
	20		190	175	170
	30		280	260	250
SLMCAB15120: 15 Вт/фут 120 В переменного тока	15	1	70	65	60
	20		90	85	20
	30		130	125	120
SLMCAB15240: 15 Вт/фут 240 В переменного тока	15	1	100	95	90
	20		135	125	120
	30		200	185	180

Низковольтный (Freezstop)
Серия	Цепь выключатель размер (ампер)	Минимум схема длина (футы)	Максимальная длина цепи (футы), если температура запуска есть. ..
			41°F (5°С)	32°F (–0°С)	–4°F (–20°С)	–40°F (–40°С)
12FLV1: 3.6 Вт/фут 11/12 В переменного тока	6	1	13	13	9,5	6,5
	10		23	19	16	13
	16		33	33	26	19
12FLV2: 3.6 Вт/фут 22/24 В переменного тока	6	1	26	26	19	13
	10		46	39	33	26
	16		65	65	52	39
17FLV1: 5. 2 Вт/фут 11/12 В переменного тока	6	1	9,5	9,5	9,5	6,5
	10		16	16	13	13
	16		26	26	23	19
17FLV2: 5.2 Вт/фут 22/24 В переменного тока	6	1	19	19	19	13
	10		33	33	26	26
	16		52	52	46	39

КАБЕЛИ ПОСТОЯННОЙ МОЩНОСТИ
Минимальная* максимальная длина цепи в футах

*Определяется путем удвоения длины схемного модуля. При разрезании нагревательного кабеля мы используем минимальную длину, равную двойной длине схемного модуля, чтобы гарантировать, что кабель содержит по крайней мере один полный модуль.
Универсальный (примечание: суффиксы номера модели -B и -SS можно игнорировать.)
	120 В переменного тока	208 В переменного тока	240 В переменного тока	277 В переменного тока	480 В переменного тока
3 Вт/фут	FECAB3120: 4.0, 360	FECAB3208: 8.0, 625	FECAB3240: 8.0, 720	н/д	FECAB3480: 16,0, 1440
5 Вт/фут	FECAB5120: 4.0, 275	FECAB5208: 8. 0, 477	FECAB5240: 8.0, 550	н/д	FECAB5480: 12.0, 1100
8 Вт/фут	FECAB8120: 4.0, 220	FECAB8208: 8.0, 381	FECAB8240: 8.0, 440	FECAB8277: 8.0, 508	FECAB8480: 12.0, 880
12 Вт/фут	FECAB12120: 4.0, 180	FECAB12208: 12.0, 312	FECAB12240: 4.0, 360	FECAB12277: 8.0, 416	FECAB12480: 8.0, 720
Суровая среда, высокая температура
4 Вт/фут	KECAB4120: 8.0, 310	KECAB4208: 8.0, 537	KECAB4240: 8. 0, 620	KECAB4277: 8.0, 716	KECAB4480: 16,0, 1240
8 Вт/фут	KECAB8120: 8.0, 220	KECAB8208: 8.0, 381	KECAB8240: 8.0, 440	KECAB8277: 8.0, 508	KECAB8480: 12,0, 880
12 Вт/фут	KECAB12120: 4,0, 180	KECAB12208: 12.0, 312	KECAB12240: 8.0, 360	KECAB12277: 8.0, 416	KECAB12480: 12,0, 720
Высокотемпературный стеклопластик (обратите внимание на размер провода шины в американском калибре)
4 Вт/фут, 16 АВГ	KMCAB412016: 8.0, 190	KMCAB420816: 8. 0, 329	KMCAB424016: 8.0, 380	KMCAB427716: 8.0, 439	KMCAB448016: 16,0, 760
4 Вт/фут, 12авг	KMCAB412012: 8.0, 310	KMCAB420812: 8.0, 537	KMCAB424012: 8.0, 620	KMCAB427712: 8.0, 716	KMCAB448012: 16,0, 1240
8 Вт/фут, 16 АВГ	KMCAB812016: 8.0, 112	KMCAB820816: 8.0, 194	KMCAB824016: 8.0, 224	KMCAB827716: 8.0, 259	KMCAB848016: 12,0, 448
8 Вт/фут, 12авг	KMCAB812012: 8.0, 220	KMCAB820812: 8. 0, 381	KMCAB824012: 8.0, 440	KMCAB827712: 8.0, 508	KMCAB848012: 12,0, 880
12 Вт/фут, 12авг	KMCAB1212012: 8.0, 180	KMCAB1220812: 12,0, 312	KMCAB1224012: 8.0, 360	KMCAB1227712: 8.0, 416	KMCAB1248012: 8.0, 720
Полиимид высокотемпературный
4 Вт/фут	ККСАВ4120: 8.0, 310	ККСАБ4208: 8.0, 537	ККСАБ4240: 8.0, 620	ККСАБ4277: 8.0, 716	ККСАБ4480: 16,0, 1240
8 Вт/фут	ККСАБ8120: 4.0, 220	ККСАБ8208: 8. 0, 381	ККСАБ8240: 8.0, 440	KKCAB8277: 8.0, 508	ККСАБ8480: 12.0, 880
12 Вт/фут	ККСАБ12120: 4.0, 180	ККСАБ12208: 8.0, 312	ККСАБ12240: 8.0, 360	ККСАБ12277: 8.0, 416	ККСАБ12480: 14,0, 720
18 Вт/фут	KKCAB18120: 3.5, 120	ККСАБ18208: 6.0, 208	ККСАБ18240: 7.0, 240	ККСАБ18277: 8.0, 277	ККСАБ18480: 11.0, 480

Саморегулирующийся нагревательный кабель, производитель кабеля для обогрева

Саморегулирующийся нагревательный кабель

Саморегулирующийся нагревательный кабель Jiahong, также называемый саморегулирующимся нагревательным кабелем, представляет собой разновидность специального нагревательного кабеля, который сам по себе может регулировать тепловую мощность в соответствии с изменения температуры окружающей среды.

В основном используется для обеспечения защиты от замерзания, определения вязкости потока, обогрева и технического обслуживания.

Являясь авторитетным производителем нагревательных кабелей, компания Jiahong New Materials Co., LTD владеет запатентованной технологией для сердечника PTC.

Сердечник с положительным температурным коэффициентом является наиболее важным элементом кабеля для обогрева.

Хотя в мире существует множество производителей саморегулирующихся нагревательных кабелей, только менее десяти из них используют матричную технологию (также называемую технологией PTC).

Jiahong входит в десятку лучших в Китае. Мы являемся единственным производителем, который может разрабатывать и производить матрицы или сердечники PTC на нашем заводе.

Наши основные материалы импортируются из Кореи, США и Японии. Саморегулирующийся является наиболее характерной чертой этого типа кабеля. Нагревательный элемент представляет собой полимерный проводящий пластик PTC.

Рисунок: Саморегулирующиеся нагревательные кабели

При низкой температуре сопротивление уменьшается, а при высокой температуре сопротивление увеличивается.

Выходная мощность зависит от сопротивления PTC. Например, при изменении температуры трубы саморегулирующийся нагревательный кабель автоматически регулирует выходную мощность.

Графика: кривая выходной мощности и температуры окружающей среды

Еще одной характеристикой саморегулирующегося нагревательного кабеля Jiahong является отсутствие перегрева, независимо от того, как вы его прокладываете.

Эта характеристика позволяет выполнять перекрестную прокладку кабеля и может быть разрезана на произвольные длины, не влияя на выходную мощность на единицу длины.№

Вот почему людям нравится саморегулирующийся нагревательный кабель – очень простой в конструкции и монтаже. Именно эта характеристика делает установку обогревателя очень простой. В жилых и коммерческих помещениях нет необходимости запрашивать специальную схему электрообогрева.

Однако по запросу вы можете получить подробную спецификацию по установке для промышленного применения.

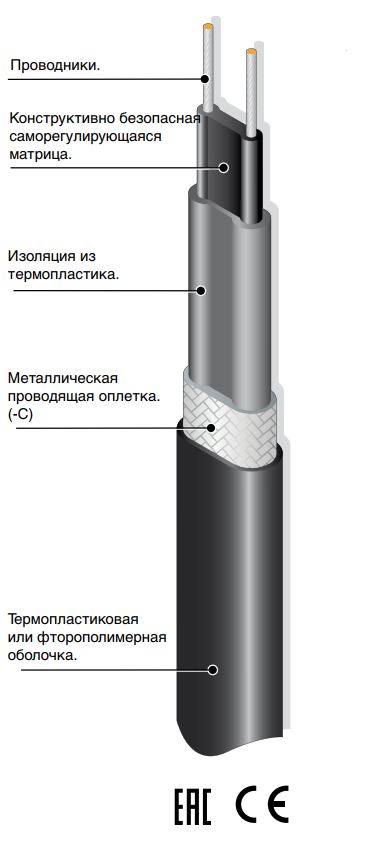

Типичный саморегулирующийся нагревательный кабель Jiahong состоит из 5 различных слоев. В состав входят

1. Внутренний проводник из сплава
2. Нагревательный элемент с ПТКС
3. Внутренняя изоляция или изоляция с ПТКС
4. Оплетка, защищающая от электромагнитного излучения
5. Наружная водонепроницаемая оболочка.

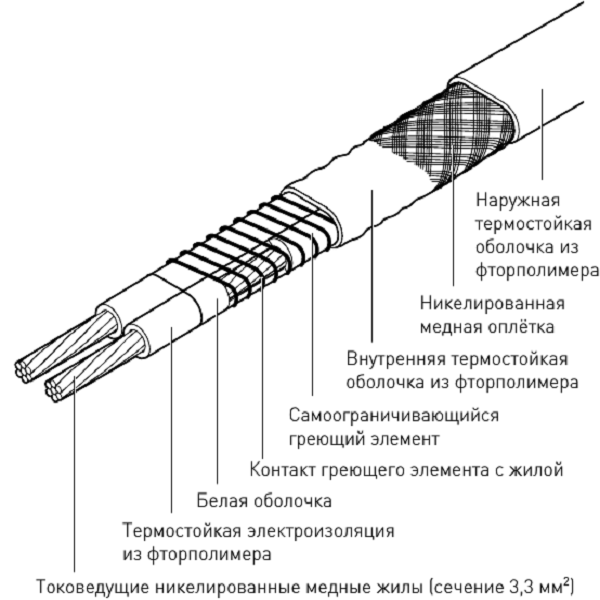

  Рисунок: базовая конструкция саморегулирующихся нагревательных кабелей

В саморегулирующемся греющем кабеле Jiahong в качестве внутреннего проводника часто используется луженая медь.

Этот сплав обладает хорошей электропроводностью и низким коэффициентом термического преобразования.

Каждый саморегулирующийся нагревательный кабель состоит из двух отрезков параллельных луженых медных многожильных проводов.

А каждый многожильный провод состоит из 7 или 19 отрезков луженых медных проводов. Эта конструкция прочнее одной толстой медной проволоки.

Внутренняя изоляция обычно изготавливается из тефлона, стойкого к высоким температурам, кислотам и щелочам.

Между тем, он имеет стабильные химические свойства и длительный срок службы.

Иногда для снижения стоимости тефлоновую изоляцию заменяли внутренней изоляцией из полиэтилена и внешней изоляцией из LSZH.

Графика: Тефлоновые материалы из Кореи и США

Оплетка также изготовлена ​​из луженой меди.Плотность плетения зависит от количества тока, проходящего через петлю.

Как правило, чем больше ток, проходящий через петлю, тем выше плотность тканой сетки.

Внешняя оболочка часто изготавливается из ПВХ или фторполимера.

Оба материала обладают характеристиками устойчивости к высоким температурам, давлению, сильным кислотам и щелочам.

Кроме того, фторполимер также устойчив к высоким температурам, и его можно использовать в высокотемпературном саморегулирующемся греющем кабеле.

Требования к системе электрообогрева варьируются в зависимости от конкретных конструктивных параметров каждого приложения.

Чтобы удовлетворить эти потребности, компания Jiahong создала самый полный в мире ассортимент электрических нагревательных кабелей и систем управления. Саморегулирующиеся нагревательные кабели Jiahong включают три типа:

• Низкотемпературные саморегулирующиеся нагревательные кабели
• Среднетемпературные саморегулирующиеся нагревательные кабели
• Высокотемпературные саморегулирующиеся нагревательные кабели

— Регулирующие нагревательные кабели Рабочий эффект

Низкотемпературный саморегулирующийся нагревательный кабель

Максимальная рабочая температура 65 градусов Цельсия и максимальная температура кратковременного воздействия 85 градусов Цельсия.

Этот тип нагревательного кабеля широко используется в различных областях, таких как жилые, коммерческие, промышленные зоны и т. д.

Например, для обогрева металлических труб малого диаметра, труб из ПВХ, крыш, защиты от обледенения водосточных желобов и промышленных труб небольшого размера. защита от замерзания. Наши обычные модели: SLL, HTLe, HTM и HTR.

Среднетемпературный обогреватель

Максимальная рабочая температура составляет 110 градусов Цельсия, а максимальная температура кратковременного воздействия — 135 градусов Цельсия.

Эти кабели обогрева подходят для больших труб и систем с высокими потерями тепла, чтобы предотвратить замерзание при сохранении температуры.

Наша обычная модель — HTP.

Графика: HTP Нагревательные кабели на складе Jiahong

Высокотемпературный саморегулирующийся нагревательный кабель

Максимальная рабочая температура 120 градусов Цельсия и максимальная температура кратковременного воздействия 200 градусов.

Это разновидность саморегулирующегося кабеля обогрева промышленного класса.

Его можно использовать в средах с максимальной температурой 150 ^o C. Он является водонепроницаемым, анти-неорганическим, антифрикционным и антиэкструзионным.

Используется в обычных и опасных средах. Наша обычная модель — HTS.

Саморегулирующиеся нагревательные ленты Jiahong широко используются для пожаротушения трубопроводов, проектов десульфурации дымовых газов электростанций, морских нефтяных платформ, морских судов, метро и т. Д.

С другой стороны, некоторые клиенты называют это нагревательными лентами.

Это не то же самое, что нагревательный кабель, о котором мы говорили.

Основное различие между нагревательной лентой и нагревательным кабелем заключается в диапазоне поддерживаемой температуры, которую они могут обеспечить. Вообще говоря, диапазон нагрева саморегулирующегося нагревательного кабеля составляет от 65 ^o C до 150 ^o C.

Однако диапазон нагрева нагревательного кабеля составляет 350 ^o C-760 ^o C.

Мы производим отопление Jiah Кабели на нашем заводе.У нас есть полные производственные линии, включая 3 комплекта машин для группировки проволоки, 15 комплектов высокотемпературных и низкотемпературных экструдеров и 21 комплект плетельных машин.

С помощью этих машин мы можем производить 40000 метров нагревательного кабеля в день.

Наше время изготовления кабеля для обогрева Jiahong составляет всего 25 дней.

В разгар сезона это может быть около 35-40 дней.

Между тем, для некоторых обычных моделей мы можем предварительно изготовить их для поддержки быстрой доставки.

Каждый саморегулирующийся нагревательный кабель Jiahong строго контролируется в процессе производства.

Jiahong имеет единственную в Китае испытательную лабораторию стандарта CSA.

Лаборатория может предоставить 4 категории, всего 26 различных тестов, включая тесты проводников, тесты пластиковых материалов, тесты печатных красок и тесты упаковочных материалов.

Рисунок: Рабочая пластина саморегулирующихся нагревательных кабелей Jiahong

Все провода обогрева должны пройти 7 категорий и 79 тестов для контроля качества.Эти испытания включают скручивание, экструзию PTC, экструзию изоляции, экструзию внешней оболочки, облучение, плетение, притирку и т. д.

Всего проводится 15 тестов, основными из которых являются тесты на сопротивление, сопротивление изоляции и высоковольтную изоляцию.

Все саморегулирующиеся нагревательные кабели Jiahong одобрены большинством международных испытательных организаций.

Графика : Jiahong Отчеты об испытаниях саморегулирующихся нагревательных кабелей

Греющие кабели для Северной Америки должны соответствовать требованиям UL, CULus, CSA и ETL. Для европейского рынка саморегулирующиеся нагревательные кабели должны соответствовать стандартам CE, TUV, ATEX, IECEX и EAC. Кроме того, наши саморегулирующиеся нагревательные кабели имеют 10-летнюю гарантию.

Проще говоря, нагревательные кабели гарантируют, что ваши трубы, резервуары и т. д. не замерзнут и не перегреются при падении или повышении температуры.

Эти кабели идеально подходят для защиты от замерзания в промышленных, коммерческих и жилых помещениях.

Вот все, что вам нужно знать о наших высококачественных и первоклассных саморегулирующихся нагревательных кабелях.

1.1 Что такое саморегулирующиеся нагревательные кабели

Саморегулирующийся или саморегулирующийся нагревательный кабель представляет собой специальный кабель, который может автоматически регулировать тепловую мощность, которую он производит, в зависимости от температуры поверхности, чтобы помочь защитить трубы, резервуары , желоба и сосуды, в том числе от замерзания.

В качестве альтернативы кабели также могут называться кабелями для автоматического обогрева или нагревательными лентами.

Например; если температура окружающей среды начинает повышаться, пластиковый нагревательный элемент внутри кабеля расширяется и автоматически ограничивает выходную мощность. Это снижает тепловыделение и помогает компенсировать изменения температуры.

Обратное происходит, когда температура начинает падать; полимерная сердцевина кабеля автоматически нагревается для увеличения теплоотдачи.

Однако, если температура становится слишком высокой, чтобы вызвать повреждение, нагревательный кабель автоматически полностью отключает подачу тепла. Это позволяет греющему кабелю перестать нагреваться и начать остывать. Позже мы узнаем больше о том, как они работают.

1.2 Структура саморегулирующихся нагревательных кабелей

Как упоминалось ранее, когда температура поверхности повышается, волокно/сердечник саморегулирующегося нагревательного кабеля расширяются, уменьшая тепловыделение, и наоборот.

Но о каких волокнах/сердечнике идет речь? Давайте разгладим складки и посмотрим, как устроены эти ценные нагревательные кабели.

Типичный нагревательный кабель, такой как саморегулирующийся нагревательный кабель Jiahong , состоит из пяти различных слоев, а именно;

• Внутренний проводник из сплава
• Нагревательный элемент PTC
• Внутренняя изоляция
• Оплетка для защиты от электромагнитного излучения
• Наружная водонепроницаемая оболочка

Кроме того, труба обычно покрыта теплоизоляцией, которая защищает трубу от замерзания и помогает кабель не теряет тепло.

1. Внутренний проводник из сплава

Основной внутренний проводник или провода шины изготовлены из луженой меди. Материал обеспечивает невероятную электропроводность и низкий коэффициент теплового преобразования.

В саморегулирующихся кабелях используются две параллельные луженые медные жилы, каждая из которых состоит из 7 или 19 жил луженой медной проволоки. В результате получаются сплошные медные провода.

2. Нагревательный элемент PTC

Нагревательные элементы с положительным температурным коэффициентом (PTC) или токопроводящим сердечником представляют собой специальные диски, обеспечивающие очень высокую теплопередачу в небольшом пространстве.

Нагревательные элементы PTC обеспечивают мощный, безопасный и энергоэффективный теплообмен. Обратите внимание, что это самая важная часть нагревательного кабеля, поскольку она определяет, насколько хорошо работает вся длина кабеля.

3. Внутренняя изоляция

Большинство внутренних оболочек, которые вы найдете на саморегулирующихся нагревательных кабелях, изготовлены из тефлона, который представляет собой синтетический материал, не вступающий в реакцию. Он в основном используется в трубопроводах для реактивных и коррозионно-активных химикатов.

Этот очень прочный материал подходит для многих промышленных применений, таких как аэрокосмическая промышленность, производство продуктов питания и напитков, телекоммуникации и даже фармацевтика.

Внутренняя изоляция нагревательных кабелей выдерживает воздействие высоких температур, кислот и щелочей.

NB: Некоторые производители склонны заменять тефлон как внутренней изоляцией PV, так и внешней изоляцией LSZH для снижения затрат.

1. Оплетка для защиты от электромагнитного излучения

Оплетка для защиты от электромагнитного излучения также известна как металлический внешний экран.Этот слой также сделан из луженой меди.

Однако плотность оплетки или плетения каждого кабеля зависит от силы тока, проходящего через петлю.

Плотность оплетки будет выше, если через нее проходит значительный ток, и меньшей плотности, если ожидаемый ток через нее будет низким.

2. Внешняя водонепроницаемая оболочка

Внешняя оболочка может быть изготовлена ​​из фторполимера или ПВХ.Фторполимерный материал в основном используется в кабелях, которые работают с растворителями и кислотами.

ПВХ в основном используется в трубах, электрических кабелях, напольных покрытиях и во многих других областях, где он может заменить резину, особенно в высокотемпературных саморегулирующихся нагревательных кабелях.

Оба материала могут выдерживать высокие температуры, давление и сильные кислоты. Более того, оба элемента устойчивы к щелочам.

1.3 Преимущества саморегулирующихся нагревательных кабелей

Нагревательные кабели имеют значительные преимущества при правильном использовании и установке.Поскольку эти параллельные нагревательные кабели содержат встроенный полупроводниковый элемент, который реагирует на изменения температуры, они могут автоматически изменять тепловую мощность по мере необходимости.

Вот другие преимущества, которые вы можете ожидать от автоматического нагревательного кабеля:

• Автоматическая регулировка температуры

Мы все зависим от тепловой энергии. В коммерческих секторах, домах и промышленности саморегулирующийся нагревательный кабель можно использовать для снижения или повышения температуры многих приборов.

Существенным преимуществом установки саморегулирующихся нагревательных кабелей является то, что вам не нужно вручную настраивать их при изменении температуры. Кабели могут автоматически регулировать себя в теплых или холодных условиях.

Например; когда слишком жарко, кабель автоматически снижает тепловую мощность и потребляет меньше энергии. Та же методология применяется, когда температура начинает падать; нагревательные кабели соответствующим образом регулируются и увеличивают тепловую мощность.

• Термостойкий по своей природе

Поскольку нагревательный кабель изготавливается для регулирования различных температур, он может выдерживать как низкие, так и экстремальные температуры.

Например, в отраслях, производящих такие материалы, как чугун или углеродистая сталь, требуются саморегулирующиеся кабели, обладающие высокой устойчивостью к низким температурам, поскольку элементы необходимо быстро нагревать, а затем быстро охлаждать одновременно.

Если кабели не могут выдерживать очень высокие или очень низкие температуры, жара или холод могут привести к огромным дефектам и повреждениям кабеля. Этот чувствительный металлический элемент может расширяться при увеличении температуры и сжиматься при ее уменьшении, чтобы приспособиться к любым изменениям температуры.

Еще одним большим преимуществом является возможность для пользователя обрезать нагревательный кабель до любой желаемой длины, не беспокоясь об изменении свойств провода.

Как? Итак, саморегулирующиеся нагревательные кабели состоят из токопроводящей полимерной грелки, расположенной между двумя параллельными проводниками шины, которая не может быть повреждена при разрезании кабеля.

• Нулевая ЭДС (электромагнитное излучение/поля)

Эти системы обогрева снижают воздействие электромагнитного излучения.Саморегулирующиеся нагревательные кабели излучают или производят нулевую ЭДС. Это означает, что ваша семья и окружающая среда будут в безопасности.

Известно, что ЭМП вызывают такие проблемы, как рак кожи или молочной железы, депрессию, невротические расстройства и многие другие вредные состояния.

Переход на системы с саморегулирующимся греющим кабелем будет полезен как для вашего здоровья, так и для окружающей среды.

• Регулируемая температура (термостат не требуется)

Саморегулирующемуся греющему кабелю не нужен термостат для отслеживания уровня нагрева, поскольку он может автоматически контролировать температуру сердцевины.Как упоминалось ранее, нагревательный кабель может снижать или повышать тепловую мощность в зависимости от окружающей среды.

При обнаружении высоких/низких температур в определенной области кабель может автоматически регулироваться без необходимости каждый раз вручную проверять термостат.

Глава 2: Типы саморегулирующихся нагревательных кабелей



Все саморегулирующиеся нагревательные кабели имеют определенное максимальное температурное воздействие.Температурный предел каждого кабеля, который вы покупаете, зависит от типа полимера, используемого для изготовления сердечника.

Это означает, что если вы используете очень высокие температуры на кабеле, который был изготовлен для низких температур, вы можете в конечном итоге повредить нагревательную ленту без возможности ремонта.

Так что же делать, если вам нужна высокая температура нагрева? Что ж, хорошая новость заключается в том, что производители нагревательных кабелей создают различные типы саморегулирующихся нагревательных кабелей с различными настройками температуры.

Доступны четыре типа:

• Низкотемпературный саморегулирующийся нагревательный кабель (LTC)
• Среднетемпературный саморегулирующийся нагревательный кабель (MTC)
• Высокотемпературный нагревательный кабель (HTC)
• Сверхвысокотемпературный саморегулирующийся нагревательный кабель -регулирующий нагревательный кабель (SHTC)

Несмотря на то, что кабели могут автоматически регулировать количество выделяемого ими тепла, для оптимизации производительности системы устанавливаются контроллеры электрообогрева.

В принципе, все доступные варианты зависят от типа обогрева, который вы ищете, и от того, как вы планируете его использовать.

1.  Низкотемпературный саморегулирующийся нагревательный кабель (LTC)

Рис. Они энергоэффективны и потребляют меньше энергии, когда требуется меньше тепла. Они лучше всего подходят для бытового использования, например, на домашних водопроводных трубах.Кроме того, LTC устойчив к воде и большинству химических веществ.

2.  Среднетемпературный саморегулирующийся нагревательный кабель (MTC)

MTC может выдерживать максимальное воздействие до 212 градусов F (100 градусов Цельсия). Они идеально подходят для наружного использования в жилых и коммерческих помещениях, например, на подъездных путях и водосточных желобах. MTC несколько жесткие, но обладают отличной гибкостью для наматывания на трубы.

3.  Высокотемпературный саморегулирующийся нагревательный кабель (HTC)

HTC может поддерживать температуру до 248 градусов по Фаренгейту (120 градусов по Цельсию). Эти кабели хорошо подходят для защиты от замерзания на больших поверхностях, например, в коммерческих зданиях или пешеходных дорожках. HTC можно использовать на резервуарах, судах и в крупных строительных комплексах. Они также устойчивы к воде и многим другим химическим веществам.

4. Сверхвысокотемпературный саморегулирующийся нагревательный кабель (SHTC)

SHTC может выдерживать непрерывное температурное воздействие до 374 градусов по Фаренгейту (190 градусов по Цельсию) и кратковременное воздействие до 50 градусов по Фаренгейту (232 градуса по Цельсию).Они не перегреваются и не перегорают даже при наложении друг на друга. Эти нагревательные кабели лучше всего использовать в коммерческих и промышленных целях.

Глава 3: Принцип работы саморегулирующегося нагревательного кабеля



Токопроводящий сердечник, также известный как нагревательный элемент с положительным температурным коэффициентом, является стержнем саморегулирующихся нагревательных кабелей. Энергетический ток генерируется и передается от проводящего сердечника между двумя проводами шины и, наконец, по всей длине кабеля.

NB: Для большей эффективности провода шины заключены в специально разработанную смесь полимера и углерода. Провода шины соединяются между собой полимерными дорожками. Это помогает создать бесконечную параллельную цепь.

Как? Мощность нагрева, полученная от проводящего сердечника, применяется в зависимости от температуры наружного воздуха, чтобы поддерживать температуру выше точки замерзания.

Это означает, что при изменении температуры окружающей среды соответственно уменьшается тепловой поток, разница с температурой выдержки и потребление энергии.



Проще говоря: в более холодных регионах пути полимера имеют тенденцию к расширению, а количество электрических путей по всему проводящему сердечнику увеличивается, что приводит к снижению сопротивления и увеличению выходной мощности.

С другой стороны, дорожки сужаются, когда кабель прокладывается в более теплых местах. Это сокращение увеличивает сопротивление и снижает выходную мощность.

NB: расширенные полимерные пути производят больше тепла, в то время как сжатые полимерные пути приводят к меньшему выделению тепла.

Глава 4: Обычное применение

Саморегулирующийся нагревательный кабель регулирует выходную мощность по всей длине, что делает его надежным решением для многих применений, включая промышленные, жилые и коммерческие зоны, как упоминалось ранее. . Кроме того, нагревательные кабели очень экономичны и долговечны.

Например; Вы можете использовать саморегулирующиеся нагревательные кабели в местах, где домашнее и коммерческое водоснабжение и дренажные трубы могут замерзнуть, в промышленности для предотвращения замерзания определенных жидкостей или даже для отверждения композитных материалов на больших конструкциях, таких как яхты, самолеты и многое другое!



4.1 Защита труб от замерзания

Независимо от того, насколько хорошо вы их изолируете, резервуары для воды и дренажные трубы замерзнут, если температура окружающей среды упадет ниже 0 градусов Цельсия. денег на ремонт.

Так зачем устанавливать саморегулирующиеся нагревательные кабели? Простой; потому что эти системы обеспечивают надежное и долгосрочное решение проблем с эксплуатацией и дорогостоящих повреждений.

Единственный способ предотвратить замерзание приборов при резком падении температуры — добавить источник энергии в виде тепла.Здесь на помощь приходят саморегулирующиеся нагревательные кабели.

Использование саморегулирующихся нагревательных кабелей гарантирует, что ваш дом или коммерческое здание защищены от замерзания водосточных желобов, прорыва водопроводных труб, пожарных труб, труб горячего водоснабжения и других видов замерзания жилых и коммерческих труб.

Кроме того, благодаря их функциональности и универсальности устройства защиты от замерзания, вы можете избежать повреждения инженерных сетей и зданий от мороза, поскольку нагревательные кабели защитят все ваши трубы.

Рисунок 8 – Замерзшие трубы. Фото предоставлено: ProTherm Industries

4. 2 Снег и таяние льда на открытом воздухе

Каждый год тысячи людей попадают в больницу из-за травм, полученных в результате падения со снегом/льдом. Установка саморегулирующихся нагревательных кабелей может обеспечить вам безопасное место для прогулок или парковки автомобиля в снежный сезон.

Саморегулирующиеся нагревательные кабели предотвращают образование льда или снега на дорожках, лестницах и подъездных дорожках.

Рисунок 9 – Нагревательные кабели прохода. Фото предоставлено: Разминка

Вы фермер? Эти кабели также можно использовать для обеспечения сытного питания ваших животных круглый год. Их можно установить на резервуар для кормления животных, чтобы растопить лед из раковин для кормления животных и разморозить воду, потребляемую домашними животными.

Как? Просто: нагревательные кабели автоматически включаются при обнаружении образования льда или снега и автоматически отключаются, когда снег или лед тает.

4.3 Обогрев крыши и водосточных желобов

Ваша крыша и водосточные желоба также могут выиграть от нагревательных кабелей. Саморегулирующиеся нагревательные кабели для вашей кровли и водостоков предотвращают образование комков снега и льда.

Как вы знаете, шишки могут быть очень опасны, если они падают и ударяют вас, когда вы идете под ними. Кроме того, куски льда и иней от снега могут повредить ваши крыши, водосточные желоба и водосточные трубы.

Следовательно, необходимо установить нагревательные кабели для крыши и желоба

NB: Убедитесь, что вы подключаете кабель в местах над краями крыши (карнизами), чтобы предотвратить повторное замерзание тающего снега, когда он начнет стекать в водостоки.

Рис. 10. Греющие кабели для крыши и желоба. Фото предоставлено: Warmup

Как кабель работает на вашей крыше и желобе? Он автоматически выделяет высокие уровни тепла всякий раз, когда он покрыт льдом или снегом, а по мере таяния снега или льда он снижает свою выходную мощность.

Вы можете проложить нагревательные кабели непосредственно в водосточных желобах или оставить их висеть внутри водосточной трубы. * Подробнее о том, как безопасно установить саморегулирующийся нагревательный кабель в вашем доме, вы узнаете позже.

4.4 Контроль вязкости потока (промышленный и химический)

Все мы знаем, что почти все жидкости и твердые вещества свободно текут при нагревании, включая сироп, расплавленное стекло, пищевые масла, мед, деготь, воду, серную кислоту. кислоты и даже моторного масла.

Рис. 11 – Саморегулирующийся нагревательный кабель для промышленности

Греющие кабели могут использоваться в промышленности для нагрева химических веществ и обеспечения постоянного потока жидкостей.Лучшая часть? Кабели не загрязняют и не сжигают жидкости. Кроме того, нагревательные кабели способны нагреваться до 500 градусов по Фаренгейту.

4.5 Контроль температуры процесса и техническое обслуживание

Как вы уже знаете, некоторые материалы автоматически становятся твердыми, если они не имеют постоянной и постоянной температуры. источник. При работе с технологическими температурами обычно требуется контроль вязкости потока для определенных химических веществ и жидкостей, таких как кислоты, горючее и смазочные материалы, некоторые пластмассы, десульфуризация тепловых электростанций, CEM (анализ проб дыма), смолы и даже удобрения.

Рисунок 12 – Контроль температуры процесса в промышленности. Фото предоставлено: Offshore Technology

Саморегулирующиеся нагревательные кабели могут обеспечить стабильный контроль температуры процесса и поддержание температуры при применении.

Большинству упомянутых жидкостей требуется постоянная температура от 60 до 120 градусов C и максимальная температура воздействия 215 градусов C. Вы можете использовать самоограничивающуюся технологию для поддержания высоких температур, которые гарантируют, что жидкости и другие компоненты не t охлаждать и замораживать или перегревать.

NB: Используемые нагревательные кабели должны выдерживать высокие рабочие температуры в течение длительного времени.

4.6 Отверждение композита

Некоторые конструкции настолько большие и тяжелые, что их нельзя просто поместить в печь для отверждения. Различные производители саморегулирующихся нагревательных кабелей, такие как Jiahong China , изготавливают кабели для отверждения и ремонта композитных материалов.

Саморегулирующиеся нагревательные кабели можно использовать в различных отраслях промышленности, таких как аэрокосмическая промышленность (самолеты, реактивные самолеты и т.,), морские (корабли, яхты и т. д.), ветроэнергетика (например, ветряные электростанции) и многие другие типы конструкций из композитных волокон.

В кабелях используется метод горячего соединения, который можно использовать для отверждения влажных укладок, введения смолы, препрега и металлического соединения. Вы будете удивлены качеством циклов отверждения, точностью и эффективностью нагревательных кабелей при использовании для отверждения композита.

Глава 5: Саморегулирующиеся нагревательные кабели и нагревательные кабели постоянной мощности на электрообогреве



Греющие кабели можно разделить на две категории, а именно саморегулирующиеся и нагревательные кабели постоянной мощности.

Следует иметь в виду, что эти два продукта идеально подходят для одной и той же цели, но они дают разные результаты при применении в определенных условиях.

5.1 Обогрев электрообогрева: саморегулирующийся и с постоянной мощностью

Саморегулирующийся нагревательный кабель автоматически определяет, где температура высокая, а где низкая, и соответствующим образом регулирует его, в то время как нагревательный кабель постоянной мощности обеспечивает одинаковое количество тепла. по всей длине шнура независимо от изменения температуры окружающей среды.

Например; если вы подключаете нагревательный кабель на большом расстоянии, саморегулирующийся кабель автоматически обнаружит области, которые не требуют большого количества тепла, и соответственно уменьшит тепло, излучаемое в эти области, или излучает больше тепла в местах вдоль кабеля, которые регистрируют более низкую температуру окружающей среды. температуры.

Однако кабель с постоянной мощностью будет излучать одинаковое количество тепла независимо от того, высокая или низкая температура окружающей среды на разных участках кабеля.

5.2 Саморегулирующаяся конструкция, плюсы и минусы

В работе саморегулирующегося нагревательного кабеля используется токопроводящая сердцевина. Эта проводящая основа использует разную мощность на разной длине провода, что означает, что сердечник становится более проводящим в более холодных местах.

Проще говоря; он увеличивает или уменьшает мощность, необходимую для того, чтобы не отставать от падающих или повышающихся температур.

Например, представьте шнур, который может увеличить мощность в более холодных местах и ​​снизить ее в более теплых местах вдоль провода.

Саморегулирующиеся нагревательные кабели отлично подходят для дома, бизнеса или промышленности, особенно если у вас есть постоянные проблемы с сосульками или ледяными образованиями.

Рисунок 13 Осложневый телеснабт

Длительный жизненный цикл

УФ-резистентность

меньше мощности в теплых месяцах

мощность может быть автоматически уменьшена

минус

• кабели не выключаются на себя
• провод не могут потушить тепло выше установленного уровня температуры

5.3 Структура с постоянной мощностью, плюсы и минусы

Кабели с постоянной мощностью обеспечивают одинаковую мощность по всей длине, что означает, что по всей длине кабеля будет непрерывно выделяться тепло.

Т.е. Кабель отдает одинаковую тепловую мощность по всей длине нагревательного кабеля, не уменьшая и не увеличивая тепловую мощность в областях с более высокой или более низкой температурой.

Греющие кабели постоянной мощности  идеально подходят домовладельцам, которые хотят поддерживать свою тепловую мощность.

8

9003
• Один конечный силовой вход
• Можно без точных измерений, как вы можете вырезать шнур
• постоянная мощность мощности
• Подходит для опасной площади Трубопровод

;

;

• Кабель не регулируется автоматически в зависимости от температуры наружного воздуха
• Требуется больше электроэнергии
• Необходимо постоянно использовать контроллер или термостат





Нагревательные кабели при правильной установке могут свести к минимуму вероятность замерзания воды в лед, вызывающую утечку.

Будь то герметизация утечек водяного воздуха в чердачное помещение, дополнительная теплоизоляция в коммерческих зданиях или обеспечение надлежащей вентиляции некондиционируемых помещений, в жилых, коммерческих или промышленных помещениях можно сделать некоторые вещи, которые помогут свести к минимуму и предотвратить ущерб. .

6.1 Профессиональная установка по сравнению с обычной установкой DIY



Профессиональная установка



конфигурации и общего дизайна системы.

Продукты, которые мы устанавливаем в Jiahong, относятся к профессиональному классу и прослужат много лет. В целях безопасности мы рекомендуем использовать только профессиональную установку.

Сначала мы оцениваем вашу ситуацию и вырабатываем правильный план действий. Профессиональная установка включает в себя тщательный осмотр помещения, чтобы сначала определить, является ли нагревательный кабель законным вариантом или нет. Это делается перед началом монтажа нагревательного кабеля.

Затем специалист проходит систему трубопроводов и планирует прокладку нагревательного кабеля.Это делается, чтобы помочь проверить завершение всех механических работ и инструментов. Это также делается для проверки того, что все покрытия и поверхности сухие.

Кабель может быть проложен по спирали вокруг трубы или по прямой линии трубы. По возможности кабель прикладывается к нагретому объекту плоско.

* Прямая трасса  – Здесь кабель устанавливается в нижнем квадранте трубы, чтобы предотвратить физическое повреждение нагревательного кабеля при наступании или падении любых предметов.

* Спиралевидный  – в основном используется при ограниченном количестве типов кабелей. Этот метод увеличивает длину нагревательного кабеля, установленного на фут трубы.

Кабели должны плотно прилегать к трубе и закрепляться с интервалом в 12 дюймов. Дополнительно нагревательные кабели можно крепить лентой из стекловолокна. Пластиковые проволочные стяжки также можно использовать, если максимальная номинальная температура пластика равна или превышает требования системы.

Нагревательный кабель обрезается только после его прикрепления к трубе. Прежде чем резать, профессионал подтвердит допустимые размеры соединений, концевых заделок и радиаторов (опоры, клапаны и т. д.).

Нагревательный кабель всегда следует прокладывать таким образом, чтобы можно было легко снимать клапаны, не разрезая нагревательный кабель. Лучше всего это сделать, скрутив кабель в петлю.

Использование квалифицированного электрика является наиболее безопасным способом установки этих кабелей, поскольку они обладают необходимыми знаниями для выполнения работы.Кроме того, профессиональные специалисты по нагревательным кабелям осведомлены о мерах безопасности, необходимых перед началом работы, во время и после ее выполнения.



Сделай сам

Каким бы заманчивым ни был этот вариант, мы крайне не рекомендуем его, поскольку любая крошечная ошибка может привести к значительным потерям и проблемам с безопасностью.

Независимо от того, выбираете ли вы профессиональную или самостоятельную установку, вот несколько вещей, которые вы должны принять во внимание перед началом работы:

• Саморегулирующиеся нагревательные кабели можно использовать только для монтажа с пластиковыми или металлическими трубами.
• Всегда проверяйте, что трубка, к которой идет трассировка, полностью сухая.
• Лучше всего защитить нагревательный кабель от чрезмерного натяжения и деформации. Это означает, что кабель не следует натягивать слишком туго, так как это может привести к серьезным повреждениям.
• Не наступайте на эти кабели и не пересекайте их транспортными средствами. Это очень важно, так как это может привести к необратимому повреждению нагревательных кабелей. Ваши кабели должны быть установлены снизу, особенно если они проложены в местах, где люди ходят или ездят.
• Никогда не ограничивайте нагревательный кабель металлическими или металлическими полосами. Используйте алюминиевую ленту для обеспечения эффективной теплопередачи.
• Убедитесь, что поверхность, на которую проложены кабели, чистая и на ней нет острых камней, металлов и других предметов.
• При хранении кабеля убедитесь, что его концы загерметизированы для защиты от влаги, которая в противном случае может повредить кабель.
6.2 Принадлежности (распределительная коробка)



Соединительные коробки используются для покрытия, обслуживания и защиты труб и резервуаров, пожарных спринклеров, крыш и водостоков, подъездных путей и полов.

Их можно использовать для защиты от замерзания и обледенения, защиты резервуаров, труб и пожарных спринклеров от замерзания, защиты от обледенения крыш и водосточных желобов, технического обслуживания резервуаров и труб, обслуживания горячего водоснабжения, а также обслуживания систем обогрева полов и подъездных путей.



Рисунок 14 – Распределительная коробка. Источник фото: sst iwarm

Проще говоря, соединительные коробки используются для надежного соединения нагревательных кабелей, шнура питания и холодных кабелей.Распределительные коробки могут монтироваться на трубу или на стену с помощью различных опорных кронштейнов.

Преимущества и основные характеристики соединительных коробок:

• Их можно использовать во взрывоопасных зонах
• Они просты в установке и обслуживании – в них используются пружинные клеммы, и они очень просторны внутри
• Соединительные коробки совместимы с силовыми кабелями сечением
• Коробки для принадлежностей очень надежны

Минимальные монтажные принадлежности включают:

*имейте в виду, что эти принадлежности зависят от типа установки: e. г. Gutters, подъездные пути и т. Д.

• Комплекты питания и конечные конвертаные наборы
• кабельные крепления ленты
• термостатический контроль и мониторинг

Глава 7: самый большой нагревательный кабель производитель в Asia-Pacific

Jiahong China уже более 25 лет является важным игроком в отрасли производства нагревательных кабелей. Мы являемся ведущей компанией в мире по производству саморегулирующихся нагревательных кабелей и являемся единственным производителем, обладающим технологиями PTC в Китае.

Гарантия на наши кабели составляет более десяти лет, и в них используются новейшие технологии, такие как высококачественные кабели с фторполимерной изоляцией.

Кроме того, все наши продукты были протестированы и одобрены европейскими и американскими испытательными институтами.

Наш широкий ассортимент саморегулирующихся нагревательных кабелей подходит для различных применений и отраслей, включая жилое, коммерческое и промышленное использование.

Наши кабели электрообогрева могут использоваться для ряда применений, включая саморегулирующиеся, с минеральной изоляцией, паровые обогреватели, ограничения мощности, параллельной постоянной мощности и пучки измерительных трубок.

Кроме того, нагревательные кабели Jiahong China могут использоваться в областях, где требуется нагрев при критической температуре процесса, поскольку они предназначены для предотвращения замерзания и поддержания вязкости жидкости и отличного потока при низких температурах окружающей среды.

Вот полный список наших серий саморегулирующихся нагревательных кабелей:

• Трубный нагревательный кабель
• Жилой нагревательный кабель для труб и крыш
• Коммерческий и легкий промышленный нагревательный кабель
• Опасный промышленный нагревательный кабель 100 ℃
Опасно Промышленный нагревательный кабель 120 ℃
• Опасный промышленный нагревательный кабель 190 ℃
• SLL саморегулирующийся нагревательный кабель

8 Глава 8: Вещи, чтобы рассмотреть до покупки саморегулируемого нагревательного кабеля

8 . 1: Разрешения

Перед выбором нагревательного кабеля необходимо убедиться, что он одобрен для использования в обычных (неклассифицированных) и опасных (классифицированных) местах. Для получения конкретной информации об одобрении всегда обращайтесь к прилагаемому листу спецификаций продукта.

8.2: Опасные зоны

Саморегулирующиеся нагревательные кабели для взрывоопасных зон должны быть сертифицированы в соответствии с требованиями применимых стандартов для их типа защиты от потенциально взрывоопасной газовой и/или горючей пылевой атмосферы.

Производитель обогревателя, с которым вы хотите работать, должен соответствовать требованиям безопасности из:

• Стандарт для испытаний, проектирования, монтажа и обслуживания электрообогрева для промышленного применения
• Стандарт для испытаний , Проектирование, монтаж и техническое обслуживание электрообогрева с помощью электрического сопротивления для коммерческого применения
• Национальный электротехнический кодекс Серия международных электротехнических кодексов
• И органы по требованиям к охране здоровья и безопасности электротехники

8. 3: Характеристики нагревательного кабеля

Номинальная выходная мощность зависит от выходной мощности и длины цепи. Для более простого объяснения номинальная выходная мощность для саморегулирующихся нагревательных кабелей определяется путем измерения электрического или теплового тока (выходная мощность) и длины, чтобы узнать напряжение, необходимое в цепи.

* Чем выше температура трубы, тем ниже необходимая мощность. Помните, что температура трубы зависит от температуры поверхности.

Мы разработали таблицу с использованием двух различных напряжений, необходимых для металлических труб, чтобы помочь вам лучше понять;

на 208 В	Выходная мощность Диапазон	Цепь Длина
	0,82	0,96
	0,85	0,94
	0,89	0,92
277 В	Выходная мощность Диапазон	Длина контура
	1. 13	1.08	1,08
	1.12	1.09	1.09	1,09
	1.08	1.08	1.11

Имейте в виду, что это пример номинальной выходной мощности. Длина цепи и напряжение будут меняться при изменении упомянутых выше факторов.

Все нагревательные кабели имеют минимальную температуру установки -40 градусов C (-40 градусов F). Однако поддержание температуры процесса (применение защиты от замерзания), температуры прерывистого воздействия и постоянные температуры зависят от типа нагревательного кабеля, который вы используете. купить (низкая температура, средняя, ​​высокая или сверхвысокая.)

Во избежание образования складок минимальный радиус изгиба всех нагревательных кабелей должен составлять 25 мм (1,0 дюйм). Для прямой прокладки нагревательного кабеля размеры равны всей длине трубопровода. Добавьте не менее 1 метра, чтобы обеспечить вход в распределительную коробку и торцевые уплотнения. Кроме того, добавьте длину нагревательного кабеля в размере 5–10 % для фланцев, отводов, отводов и т. д.

Для спиральных трубопроводов размеры установленного кабеля = коэффициент спирали X длина трубы.

Длина цепи зависит от нескольких условий, которые необходимо учитывать, включая:

• Рабочее напряжение
• Выбранный нагревательный кабель (мощность и тип)
• Длина трубопровода, включая дополнительный запас
• Ожидаемая температура запуска
• Максимально допустимая длина цепи
• Доступный размер автоматического выключателя ответвления

Заключение

Наши саморегулирующиеся нагревательные кабельные системы Jiahong China очень безопасны и экономичны.Они сертифицированы на безусловный Т-рейтинг в соответствии с европейскими и американскими стандартами. Вы можете быть уверены, что температура поверхности нагревательного кабеля никогда не превысит его температуру Т-класса.

Благодаря принципу саморегулирования система Jiahong China экономит энергию и, следовательно, эксплуатационные расходы.
