Инструкция по монтажу нагревательного (греющего) кабеля на трубопровод
Перед выполнением работ по устройству обогрева труб, рекомендуем ознакомиться с инструкцией по монтажу и эксплуатации нагревательного (греющего) кабеля. Помните, что от правильно выполненного монтажа в перспективе будет зависеть эффективность и долговечность работы системы обогрева.
Шаг 1. Подготовьте трубопровод к монтажу — очистите поверхность трубы от загрязнений и ржавчины.
Шаг 2. Установите саморегулирующийся греющий кабель на трубу одним из способов:
Вариант 1. Крепеж по прямой, вдоль трубы, при необходимости используя одну или две параллельные линии кабеля.
Вариант 2. Крепеж по спирали, используя намотку с равномерным шагом, который можно определить в соответствии с данными таблицы 1 (для металлических трубопроводов) и таблицы 2 (для пластиковых трубопроводов).
Внимание:
Крестом в таблицах отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
Для эффективного обогрева трубопровод обязательно должен быть достаточно теплоизолирован.
В таблицах указана длина кабеля, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить греющий кабель спиралью, в скобках приведен шаг укладки кабеля (между витками) в метрах.
Для тех диаметров труб, где значения расхода кабеля не указаны, необходимо использовать теплоизоляцию большей толщины.
Расчеты длин греющего кабеля в таблицах приведены для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

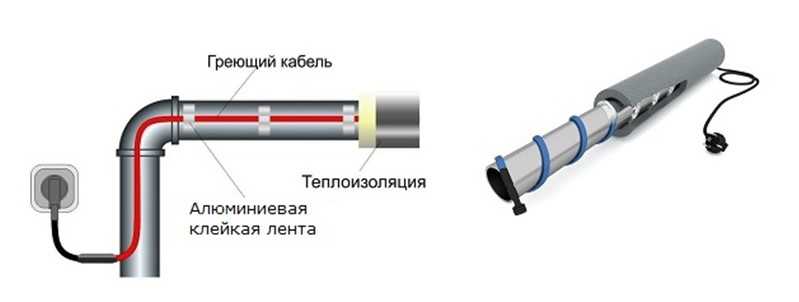

Шаг 3. Закрепите нагревательный (греющий) кабель на нижнюю часть трубы при помощи специальной крепежной ленты. При этом стоит избегать соприкосновения с фланцевыми частями и другими соединениями, где может проходить контакт работающего греющего кабеля с жидкостью. Для дополнительного эффекта, можно предварительно обмотать трубу фольгой для лучшего распределения тепла по поверхности трубы.
Шаг 4. Проведите монтаж теплоизоляции на трубу.
Рекомендуется, чтобы «холодный конец» оставался снаружи теплоизоляции.
Шаг 5. Подведите греющий кабель к сети электропитания. В случае если нагревательный кабель смонтирован на трубу, которая находится в удаленном от электрического щита месте, рекомендуется использование распаечной коробки.
Вариант 1. В случае если вы используете готовый комплект греющего кабеля с евровилкой.
Вариант 2. В случае если вы используете греющий кабель на отрез используйте подключение в коробку.
Помните:
Нагревательный греющий кабель нельзя устанавливать на подвижных элементах.
Для саморегулирующегося греющего кабеля допускаются пересечения между витками, НО не для резистивного.
Для безопасной эксплуатации нагревательного кабеля рекомендуется использовать УЗО-устройство (устройство защитного отключения) на ток утечки 30мА, срабатывающее при снижении сопротивления изоляции греющего или силового кабеля.
Для саморегулирующегося нагревательного кабеля использовать терморегулятор не обязательно, однако для целей экономии электроэнергии рекомендовано.
В случае если у вас возникли вопросы или сомнения с подбором греющего кабеля для установки на трубу — пишите и/или звоните нам, мы поможем!
Calorique — Саморегулирующийся, универсальный нагревательный кабель с прокладкой для обогрева внутри трубы — полностью собранный 10 Вт/м
Кабель HTM состоит в основном из токопроводящих полимерных материалов и представляет собой саморегулирующийся нагревательный кабель на основе PTC (положительный температурный коэффициент). Благодаря непрерывной, параллельной комбинации частиц нагревательной матрицы он автоматически регулирует мощность нагрева, изменяя сопротивление в зависимости от температуры окружающей среды. — Вы можете использовать любую длину кабеля без ущерба для свойств или перегрева. Даже при возможном пересечении кабеля характеристики этого нагревательного кабеля в основном сохраняются. Этот кабель идеально подходит для труб отопления, а также труб питьевой воды, которые не требуют высокой производительности или больших расстояний. Сечение проводника 0,56 мм². Кабель имеет изоляцию из термопласта поверх экрана из луженой медной оплетки. Внешняя оболочка устойчива к ультрафиолетовому излучению и изготовлена из термопластичного фторполимера. Системы с более низкими удельными тепловыми свойствами. Его также можно использовать для трубопроводов и контейнеров, особенно в потенциально взрывоопасных средах. Нагревательный кабель очень долговечен – не менее 25 лет.
Кабель предварительно собран с уплотнением 1/2 «для использования в качестве системы обогрева труб во внутренней трубе — латунное резьбовое соединение с шайбами и резиновым кольцом (см. изображения продукта)
Предварительная сборка представляет собой соединение между холодным кабелем и нагревательным кабелем через термоусадочную трубку, кабель можно использовать напрямую благодаря прилагаемым уплотнениям для использования в трубах питьевой воды.
Безопасность — саморегулирующаяся система предотвращает перегрев и короткое замыкание нагревательного элемента.
Контроль постоянной температуры — саморегулирование мощности нагрева осуществляется реакцией на температуру окружающей среды.
Экономия энергии — при повышении температуры автоматическая система снижает тепловую мощность и снижает потребление энергии.
Долговечность — лазерное соединение защитного слоя кабеля предотвращает коррозию и обеспечивает более длительный срок службы.
Простота в использовании — непрерывная параллельная прокладка кабеля позволяет резать в процессе монтажа.
Напряжение:
220/240 В переменного тока
Размеры:
(Ш x В) — 7,7 мм x 5,5 мм
Сечение проводника:
0,56 мм²
Максимальная рабочая температура:
+65°С
Устойчивость к ультрафиолетовому излучению:
Да
Использование во взрывоопасных зонах:
Да
Удельная потребляемая мощность (при 10°C):
10 Вт/м
Минимальный радиус изгиба:
30 мм
Сертификация:
CE, TUV Nord
Максимальная температура окружающей среды:
+85°С
Минимальная температура установки:
-40°С
Макс. длина отсечки при 10° C на трубе:
80 м
Макс. длина отсечки при 0°С в трубе:
58м
Класс защиты IP:
ИП 67
Обогрев, незамерзающие трубы, обслуживание и установка Able Group Inc.
Установки и услуги: обогрев водопроводных труб, проблемы с замерзшими водопроводными трубами, саморегулирующийся кабель, механический обогрев,
термостаты сопутствующего обогрева, изоляция труб, электрообогреватели для открытых
водопроводные и дренажные трубы.
Обогрев, установка саморегулирующихся кабелей — стоимость, размеры, типы и области применения.
На этих фотографиях показан процесс обогрева.
Саморегулирующиеся нагревательные кабели крепятся к трубам с помощью стекловолоконной ленты.
На этих фотографиях также показан необходимый тип изоляции, которая требуется после установки кабелей электрообогрева. Изоляцию делаем сами. На этих фотографиях показаны наши работы по утеплению.
Эти отводы дренажных труб, для которых только что был проведен обогрев, имели серьезные проблемы с замерзанием из-за своего расположения.
Все водоносные трубы на определенной территории могут быть подключены к единому контуру, что означает медное водоснабжение и железное водоотведение. Для обоих типов водопроводных труб требуется один и тот же тип изоляции труб.
Спринклерная система пожаротушения в этом комплексе, являющаяся «сухой системой», не представляет проблемы замерзания и не включена в этот сценарий. То же самое относится и к трубкам конденсации кондиционера. Эти трубы используются только в летние месяцы.
Обратите внимание, как кабели электрообогрева устанавливаются с использованием ленты из стекловолокна, чтобы
не пересекаться друг с другом. Они также проходят по дну и не мешают подвесам труб или соединительным хомутам.
На этих фотографиях также показаны 4-дюймовые боковые стороны водосточных труб от водостоков с крыши. Вся дождевая вода со всего комплекса проходит через гараж. Регулировка Напряжение 240 / 208 В Цепи 10 — 20 А с термодатчиками, подключенными к различным зонам Емкость цепи 458 футов каждая Прямая обмотка стекловолоконной лентой с трубой и кабелем через каждые 12 дюймов для максимального
контакт. 1/2 «до 1» изоляции на всех трубах. Предупреждающие знаки требуются по коду. прибл. 30 потребуется.
Системы обогрева компании Able Group Inc. Фотографии, показанные на этой странице, взяты из выполненной нами работы в гараже , где над ним было построено несколько жилых домов. В отеле были многочисленные проблемы с замерзанием обоих комплектов водопроводных труб. Чтобы устранить эти проблемы, все трубы водоснабжения и канализации необходимо было обогреть.
www.ablegroup.net
Это фотографии работы по электрообогреву. Связаться с нами. Позвольте нам решить ваши проблемы с замерзанием труб. Мы предлагаем разработку проекта и расчет стоимости.
Электрообогрев для незамерзающих труб.
Саморегулирующийся нагревательный кабель SRM/E обеспечивает безопасный и надежный электрообогрев для поддержания температуры технологического процесса и защиты от замерзания труб, клапанов, резервуаров и подобных устройств.
