Сортировать по: ЦенеМощности п.м.Длине секции

ХИТ

454 руб

Саморегулирующийся кабель GRX30-2CR Fine Korea

Вид кабеля: Саморегулирующийся

Мощность кабеля (Вт / п.м.): 30

Место установки: В водостоках кровли

Максимальная рабочая температура: 100°С

Гарантия производителя: 10 лет

Бренд: Fine Korea

Добавить к сравнению

Купить

454 руб

Саморегулирующийся кабель GRX40-2CR Fine Korea

Мощность кабеля (Вт / п.м.): 40

Максимальная длина секции (м): 78

Вид кабеля: Саморегулирующийся

Место установки: В водостоках кровли

Гарантия производителя: 10 лет

Бренд:

Fine Korea

Добавить к сравнению

Купить

250 руб

Саморегулирующийся кабель GRX30-2CR (UV) Decker

Мощность кабеля (Вт / п. м.): 30

Вид кабеля: Саморегулирующийся

Максимальная рабочая температура: +85°С

Гарантия производителя: 1 год

Бренд: Decker

Добавить к сравнению

Купить

250 руб

Саморегулирующийся кабель GRX40-2CR (UV) Decker

Мощность кабеля (Вт / п.м.): 40

Вид кабеля: Саморегулирующийся

Максимальная рабочая температура: 85°С

Гарантия производителя: 1 год

Бренд: Decker

Добавить к сравнению

Купить

ХИТ

от 434 руб

Саморегулирующийся кабель TSD

Максимальная длина секции (м): 152

Вид кабеля:

Саморегулирующийся

Максимальная рабочая температура: +85°C

Гарантия производителя: 5 лет

Бренд: Тепловые системы

Добавить к сравнению

Наименование	Мощность, Вт	Цена	Кол-во
TSD-17P	17	434 руб		Купить
TSD-25P	25	447 руб		Купить
TSD-30P	30	457 руб		Купить
TSD-40P	40	470 руб		Купить

от 1890 руб

Саморегулирующийся кабель Thermon RGS-2-PU

Мощность кабеля (Вт / п.

м.): 37

Максимальная длина секции (м): 90

Вид кабеля: Саморегулирующийся

Максимальная рабочая температура: +85 °C

Бренд: Thermon

Добавить к сравнению

Наименование	Мощность, Вт	Цена	Кол-во
RGS-2-37-PU	37	1890 руб		Купить
RGS-2-60-PU	60	1890 руб		Купить

1076.62 руб

Саморегулирующийся кабель FroStop Black

Мощность кабеля (Вт / п.м.): 28

Максимальная длина секции (м): 64

Вид кабеля: Саморегулирующийся

Место установки: В водостоках кровли

Гарантия производителя: 10 лет

Бренд: Raychem

Добавить к сравнению

Купить

1618. 46 руб

Саморегулирующийся кабель ICESTOP GM-2X

Мощность кабеля (Вт / п.м.): 36

Максимальная длина секции (м): 88

Вид кабеля: Саморегулирующийся

Место установки: В водостоках кровли

Максимальная рабочая температура: +65 °C

Гарантия производителя: 10 лет

Бренд: Raychem

Добавить к сравнению

Купить

от 369 руб

Саморегулирующийся кабель Freezstop

Мощность кабеля (Вт / п.м.): 33

Максимальная длина секции (м): 80

Вид кабеля:

Саморегулирующийся

Место установки: В водостоках кровли

Максимальная рабочая температура: + 85 °С

Гарантия производителя: 60 месяцев

Бренд: ССТ

Добавить к сравнению

Наименование	Мощность, Вт	Цена	Кол-во
Freezstop-15	15	369 руб		Купить
Freezstop-25К	25	549 руб		Купить
Freezstop-30	30	588 руб		Купить

920 руб

Саморегулирующийся кабель ELSR-LS-25-2-BO

Мощность кабеля (Вт / п. м.): 25

Максимальная длина секции (м): 94

Вид кабеля:

Саморегулирующийся

Место установки: В водостоках кровли

Максимальная рабочая температура: +65ºC

Гарантия производителя: 5 лeт

Бренд: Eltherm

Добавить к сравнению

Купить

950 руб

Саморегулирующийся кабель ELSR-LS-30-2-BO

Мощность кабеля (Вт / п.м.): 30

Максимальная длина секции (м): 83

Вид кабеля: Саморегулирующийся

Место установки: В водостоках кровли

Максимальная рабочая температура: +65ºC

Гарантия производителя: 5 лeт

Бренд: Eltherm

Добавить к сравнению

Купить

1250 руб

Саморегулирующийся кабель Nelson limitrace LT 210-JT

Мощность кабеля (Вт / п.м.): 32

Максимальная длина секции (м): 115

Вид кабеля: Саморегулирующийся

Место установки: В ендовах, водостоках, желобах, трубах

Максимальная рабочая температура: +65°C

Гарантия производителя: 5 лeт

Бренд: Nelson

Добавить к сравнению

Купить

1250 руб

Саморегулирующийся кабель Nelson limitrace SLT2-JT

Мощность кабеля (Вт / п. м.): 17

Максимальная длина секции (м): 122

Вид кабеля: Саморегулирующийся

Место установки: В ендовах, водостоках, желобах, трубах

Максимальная рабочая температура: +65°C

Гарантия производителя: 5 лeт

Бренд: Nelson

Добавить к сравнению

Купить

220 руб

Саморегулирующийся кабель SRL 30-2CR

Мощность кабеля (Вт / п.м.):

30

Максимальная длина секции (м): 82

Вид кабеля: Саморегулирующийся

Место установки: В водостоках кровли

Гарантия производителя: 6 месяцев

Бренд: Fine Korea

Добавить к сравнению

Купить

440 руб

Саморегулирующийся кабель GR40-2CR Korea

Мощность кабеля (Вт / п.м.): 40

Максимальная длина секции (м): 90

Вид кабеля: Саморегулирующийся

Место установки: В ендовах, водостоках, желобах, трубах

Гарантия производителя: 10 лет

Бренд: E&S Tec

Добавить к сравнению

Купить

284 247 руб

Саморегулирующийся кабель 30КСТМ2-Т

Мощность кабеля (Вт / п. м.): 30

Максимальная длина секции (м): 55

Вид кабеля: Саморегулирующийся

Место установки: В водостоках кровли

Максимальная рабочая температура: +85°C

Гарантия производителя: 5 дет

Бренд: ССТ

Добавить к сравнению

Купить

1033 руб

Саморегулирующийся кабель Devi-iceguard 18

Мощность кабеля (Вт / п.м.): 18

Максимальная длина секции (м): 75

Вид кабеля: Саморегулирующийся

Место установки: В водостоках кровли

Максимальная рабочая температура: +85°С

Гарантия производителя: 5 лет

Бренд: Devi

Добавить к сравнению

Купить

Саморегулирующийся нагревательный кабель – это проводник с высоким удельным сопротивлением, способный под воздействием электротока увеличивать свою температуру и выделять тепло.

Сегодня его использование считается самым эффективным способом защиты труб и других конструкций от замерзания, благодаря чему он широко используется в разных сферах. Компания «Профэлектрообогрев» занимается поставкой высококачественных саморегулируемых греющих кабелей и осуществляет их профессиональный монтаж.

Сферы использования

Уникальные характеристики наделяют саморегулируемый греющий кабель универсальностью использования. Так, данное оборудование часто применяется для обогрева водопроводов и канализационных труб, которые при сильных морозах могут замерзать и разрушаться. Также греющие кабели данного вида применяются для постоянного нагрева кровли, водостоков и желобов, что позволяет избежать образования сосулек. Не обойтись без него и при необходимости обогрева кровли, лестниц, перил и других конструкций, которые после появления льда могут представлять опасность для человека. Прекрасные возможности нагревательных кабелей давно используется при обустройстве теплых полов в помещениях различных типов.

Принцип работы саморегулируемого кабеля

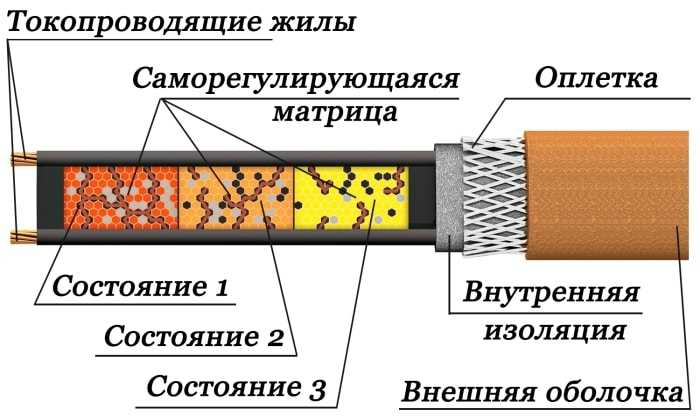

Саморегулируемый кабель конструкционно очень похож на обычный электрический провод. В его основе – две медные жилы, разделенные между собой распоркой и закрытые изоляцией из чувствительного греющего волокна, медной оплеткой, теплостойкой электроизоляцией и наружной защитной оболочкой. Работает саморегулирующийся нагревательный кабель очень просто: на холоде нагревательный элемент сжимается, в результате чего его сопротивление снижается и выделяется больше тепла. При повышении окружающей температуры, все происходит наоборот. При этом каждый участок действует независимо от других, благодаря чему и достигается высокая энергоэффективность саморегулирующегося кабеля.

Особенности монтажа

Способ укладки кабеля зависит от вида утепляемой конструкции, а также поставленной задачи. Чаще всего он монтируется спиралью, волной или параллельными линиями. Для фиксации провода применяют алюминиевую ленту. При этом она служит не только для закрепления, но и для внешней обмотки. Также большую роль играет вид выбранного саморегулируемого греющего кабеля, поскольку оборудование отличается между собой по количеству жил, мощности, максимальному напряжению и ряду других характеристик.

Заказать саморегулирующийся кабель для эффективного обогрева трубопроводов и различных конструкций вы можете по телефону +7 (495) 943-32-62 или с помощью специальной формы-заявки на сайте.

Кабель саморегулирующийся 16-2 SAMREG НАРУЖ.

Открыть окно

Гарантия производителя

Производитель: SAMREG

Производство: Южная Корея

Другие товары производителя ➜

Наличие

Тюмень:
ул. Народная, 18	Есть
ул. Аккумуляторная 1, стр. 2	Есть
ул. Энергетиков, 96	Есть

Хит продаж

Наличие: 601 шт.

Количество *

Наличие

Тюмень:
ул. Народная, 18	Есть
ул. Аккумуляторная 1, стр. 2	Есть
ул. Энергетиков, 96	Есть

Описание

Кабель SAMREG 16-2 – это саморегулирующийся греющий кабель мощностью 16 Вт/метр, предназначенный для обогрева труб и трубопроводов с монтажом НА ТРУБУ под теплоизоляцию.

1. Для водопровода. Кабель используется для защиты от промерзания водопроводных труб в частных и загородных домах, коттеджах, дачах. Греющий кабель укладывается снаружи на трубу под теплоизоляцию (например, энергофлекс, вспененный полиэтилен пенофол и т.п.).
2. Для резервуаров, цистерн и других емкостей. Очень часто в промышленности появляется необходимость в обогреве различных емкостей для предотвращения замерзания химических веществ, нефтепродуктов, воды. В таком случае кабель обматывается вокруг резервуара так, чтобы витки шли параллельно друг другу на определенном (заранее рассчитанном) расстоянии.

Преимущества кабеля Samreg:



• Автоматическое регулирование мощности кабеля в зависимости от изменения температуры окружающей среды. Например, если одна часть кабеля смонтирована на трубе, расположенной в грунте, другая часть этого же кабеля на трубе, расположенной на улице, а третья часть на трубе, установленной в доме, то на каждом отрезке саморегулирующийся кабель будет иметь разную мощность.
• Удобство установки и эксплуатации системы обогрева. Система обогрева на основе саморегулирующегося кабеля может подключаться непосредственно к сети питания, в то время как системы на основе резистивного кабеля должны использовать термостат или терморегулятор для контроля температуры кабеля. Кроме того, саморегулирующийся кабель не требует специального обслуживания.
• Исключение перегрева и перегорания кабеля даже при монтаже внахлест. Кабель в месте наложения уменьшит свою мощность на этом участке в ответ на увеличение температуры, и перегрева не произойдет.
• Экономия электроэнергии за счет уменьшения мощности при увеличении температуры объекта. При увеличении температуры окружающей среды саморегулирующийся кабель, установленный на объекте, будет снижать свою мощность, а, следовательно, и расход электроэнергии на обогрев.

Для монтажа кабель муфтируется термоусаживаемыми трубками (комплекты ТКТ-М, ТКТ-К). С их помощью герметично изолируется соединение греющего кабеля с питающей частью (соединительная муфта), а также конец кабельной секции (концевая муфта). Чтобы самостоятельно смуфтировать кабель воспользуйтесь инструкцией, входящий в состав комплекта для заделки.

Строение кабеля

1. Наружная полиолефиновая оболочка
2. Внутренняя полиэфирная оболочка
3. Полупроводящая саморегулирующая матрица
4. Медные жилы диаметром от 1.3 мм

Наружная оболочка выполнена из полиолефина и применяется преимущественно на бытовых объектах, в тех местах, где не требуется дополнительная защита от механических повреждений, с ее помощью кабель получает повышенную износостойкость. Полиэфирная оболочка, напротив, обеспечивает равномерное распределение тепла и защиту греющих жил.

Полупроводниковая матрица способна менять свое тепловыделение и сопротивление в зависимости от температуры окружающей среды, благодаря данному свойству, электроэнергия расходуется экономно.

Медные полупроводниковые жилы служат для питания саморегулирующейся матрицы.

Механизм действия

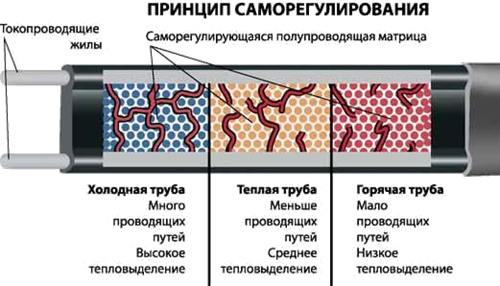

Основная часть греющего кабеля – это полупроводниковая матрица, через которую происходит выделение тепла.

Сопротивление матрицы зависит от температуры окружающей среды, это обеспечивает саморегулирование тепловой мощности кабеля, т.е. при понижении температуры поверхности сопротивление матрицы убывает, тепловыделение возрастает и наоборот.

Характеристики

Мощность:	16.00 кВт
Производитель/Марка:	SAMREG
Производство:	Южная Корея
Тип применения	на трубу, под теплоизоляцию
Напряжение, В
Внутренняя изоляция и внешняя оболочка	Полиолефин
Макс. рабочая t, °C
Макс. t воздействия, °C
Сечение жил, мм²
Рзамеры (ш*в) мм	11,1*4,5
Масса, кг
Гарантия, л

Видео

Технические документы

Написать отзыв

эксплуатация, применение и установка • eltherm

Системы электрообогрева труб используются там, где промышленная изоляция труб не может предотвратить замерзание воды в трубах. Они обеспечивают защиту от замерзания, а также поддержание температуры и предотвращают замерзание жидкостей или разрыв труб.

Благодаря этому удается избежать длительных простоев, дорогостоящих повреждений, опасных ситуаций для людей и ущерба окружающей среде.

Есть вопросы?

Получить консультацию сейчас

Как работает система обогрева труб

Система обогрева труб состоит из электрического нагревательного кабеля, прикрепленного к трубам. Электрообогрев питается от электричества, и путем преобразования электричества вырабатывается желаемое тепло. Благодаря преобразованию электричества в тепловую энергию (тепло), например, трубы с горячей водой поддерживают температуру или жидкости защищаются от замерзания.

Различные типы электрообогрева труб

Надежные, мощные и эффективные решения для обогрева трубопроводов от eltherm:

• Саморегулирующееся решение: саморегулирующиеся нагревательные кабели независимо и автоматически изменяют свою мощность в зависимости от температуры окружающей среды. Если сопротивление увеличивается, мощность уменьшается, и наоборот. Этот процесс предотвращает перегрев системы электрообогрева, а значит, в этом случае нет необходимости в дополнительном регулировании. Саморегулирующиеся нагревательные кабели могут работать в диапазоне температур до 250°C, в зависимости от конструкции.
• Решения с ограничителями температуры: Несаморегулирующиеся нагревательные кабели, такие как параллельные или последовательные нагревательные кабели сопротивления, должны контролироваться с помощью специальной технологии измерения и управления (контроллеры и термостаты, разработанные для соответствующих нагревательных кабелей). Эта технология включает и выключает нагревательный кабель в зависимости от температуры окружающей среды. Идеально подходит для приложений, требующих высокой гибкости и производительности.
• Растворы с минеральной изоляцией: Они особенно подходят для применений, требующих чрезвычайно высоких температур или чрезвычайной устойчивости к химическим веществам. В отличие от нагревательных кабелей с пластмассовым сопротивлением или саморегулирующихся нагревательных кабелей, нагревательные кабели с минеральной изоляцией рассчитаны на температуру до 1000°C.

Применение системы электрообогрева труб

Использование электрообогрева труб может предотвратить замерзание или даже разрыв труб, насосов и клапанов при очень низких температурах. В основном системы электрообогрева eltherm используются на промышленных объектах:

• Водопроводы и канализационные трубопроводы
• Химическая и нефтехимическая промышленность
• Нефтегазовая промышленность
• Пищевая промышленность

Монтаж системы обогрева труб

Монтаж трубчатого электрообогрева в основном зависит от его конструктивного исполнения. Однако в большинстве случаев он наматывается на трубу снаружи или, как вариант, укладывается вертикально вдоль трубы. Важно следить за тем, чтобы система электрообогрева труб устанавливалась только после завершения всех остальных работ. Только профессионально обученный персонал может гарантировать правильную установку и, следовательно, оптимальное распределение тепла по трубе.

Как правило, трубы/резервуары, обогреваемые с помощью электрообогрева, должны быть изолированы из соображений экономической эффективности. В качестве изоляции можно использовать все распространенные изоляционные материалы. Наиболее часто используемые утеплители – минеральная вата или пенополиуретан – выбор утеплителя зависит от температуры и условий эксплуатации.

Электрообогрев используется везде, где необходимо предотвратить потерю тепла (защита от замерзания труб, резервуаров и установок в целом, транспортировка сред по трубам и т. д.) или снег или лед (рельсы, вертолетные площадки, крыши).

Не допускается монтаж нагревательного кабеля без изоляции непосредственно на трубу.

В целом с подогревом пластиковых труб проблем нет. Однако для улучшения теплопроводности дополнительно рекомендуется использовать специальные алюминиевые планки.

Используемые продукты

Дизайнер eltherm

eltherm Designer предоставляет инструменты для расчета, выбора и планирования систем и решений EHT для резервуаров и резервуаров.

узнать больше

Загрузки

Здесь вы найдете все документы для скачивания по теме электрообогрева. Брошюры, технические паспорта и т.д.

узнать больше

Форма запроса

Вы уже знаете важные ключевые данные своего приложения? Тогда вы совершенно правы с нашими формами запросов.

узнать больше

Поиск продукта

Наш поиск продуктов поможет вам легко найти нужные продукты. В результате вы получите обзор подходящих продуктов.

узнать больше

Мы здесь для вас

Контактное лицо

В движении по всему миру
всегда в пределах досягаемости

Телефон: +49 (0) 27 36 / 44 13-0

Факс: +49 (0) 27 36 / 44 13-50

Электронная почта: [email protected]

Связаться с нами

Основы системы электрообогрева

Что такое электрообогрев?

Электрообогрев, или, как его часто называют, электрообогрев, относится к процессу поддержания или повышения температуры измерительных импульсных линий, труб и даже сосудов с помощью специально разработанных кабелей. Проще говоря, это применение компенсирующего источника тепла.

Когда использовать электрообогрев?

Электрообогрев обычно рассматривается в следующих случаях:
— при угрозе замерзания труб. В холодную погоду это особенно характерно для мертвых участков или когда поток жидкости, подверженной замерзанию, в трубопроводе мал или отсутствует. Трубы и импульсные линии, которые замерзают, могут разорваться, поэтому это можно предотвратить.
— для поддержания температуры жидкостной системы. Электрообогрев часто используется в системах горячего водоснабжения.
— для поддержания температуры процесса для бесперебойной и эффективной работы технологических установок и оборудования. Например, тяжелые или парафинистые масла лучше текут при более высокой температуре, поэтому на этих линиях часто используется электронагрев.


Как работает электронагрев?

Каждая труба, резервуар и импульсная линия подвержены потерям тепла, когда их температура превышает температуру окружающей среды. Скорость потери тепла можно замедлить с помощью теплоизоляции, но это не устраняет ее. Электрообогрев заменяет часть или все тепло, теряемое с поверхности. Количество заменяемого тепла зависит от того, что должно быть достигнуто, то есть предотвращения замерзания или поддержания температуры.

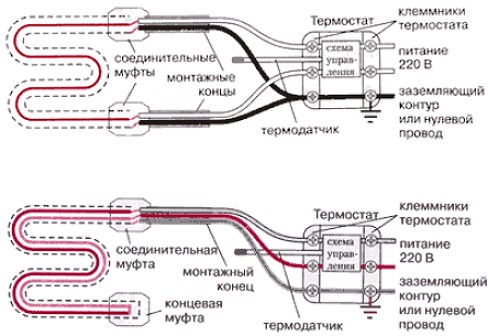

Управление подачей тепла может осуществляться с помощью простого двухпозиционного термостата, напр. термостат активирует систему электрообогрева, когда температура падает ниже заданного значения, и отключает питание, когда температура становится на пару градусов выше заданного значения, или все более распространенное управление осуществляется с помощью микропроцессорных систем управления и контроля — либо автономных, либо в составе системы управления предприятием. .


У меня есть электрообогрев. Нужна ли мне изоляция?

Необходимость правильно установленной и обслуживаемой теплоизоляции невозможно переоценить. Без изоляции потери тепла, как правило, слишком велики, чтобы их можно было компенсировать обычной системой электрообогрева.


Какие типы кабелей для обогрева доступны

Доступны три типа кабелей для обогрева: кабели постоянной мощности, кабели постоянной мощности и саморегулирующиеся кабели. Каждый тип греющего кабеля работает по-своему, и выбор кабеля зависит от предполагаемого применения.





Греющий кабель постоянной мощности

Греющий кабель постоянной мощности, иногда называемый кабелем последовательного сопротивления, состоит из провода с высоким сопротивлением, который обычно изолирован и заключен в защитную оболочку. При питании от рабочего напряжения тепловая энергия вырабатывается за счет сопротивления провода.

Преимущество нагревательного кабеля постоянной мощности заключается в том, что он, как правило, недорог и способен выдерживать очень высокие температуры (особенно кабели с минеральной изоляцией) для длинных линий. Кабели с минеральной изоляцией также подходят для поддержания более низких температур на линиях, которые могут сильно нагреваться, например, в высокотемпературных паропроводах.

Недостатки греющих кабелей постоянной мощности включают:
— они поставляются определенной длины и не могут быть укорочены в полевых условиях,
— обрыв или выход из строя в любом месте по длине кабеля постоянной мощности приведет к выходу из строя всего кабеля,
— при установке необходимо следить за тем, чтобы кабель не перекрещивался, так как это может привести к перегреву кабеля и возможному его возгоранию.

Нагревательный кабель постоянной мощности

Кабель постоянной мощности состоит из нескольких зон постоянной мощности, образованных путем намотки тонкого нагревательного элемента вокруг двух изолированных параллельных шинных проводов. В изоляции на противоположных сторонах проводников создается надрез, а затем создается небольшой нагревательный контур путем приплавления нагревательного элемента к оголенному проводнику, и это повторяется по всему кабелю, образуя зоны питания. Затем имеется внутренняя оболочка, которая отделяет провода шины от заземляющей оплетки.

Основным преимуществом греющего кабеля постоянной мощности является то, что этот кабель может быть обрезан на нужную длину в полевых условиях благодаря параллельной схеме. Еще одним преимуществом является то, что нагревательные ленты постоянной мощности можно соединять с помощью соединительного комплекта или соединительной коробки для обогрева.

Как и кабели постоянной мощности, кабели постоянной мощности не должны пересекаться друг с другом, так как это может привести к их перегреву и возможному перегоранию.

Кабель постоянной мощности всегда оснащается термостатом для контроля выходной мощности кабеля, что делает его очень надежным источником тепла.

Саморегулирующийся нагревательный кабель

Саморегулирующийся нагревательный кабель чаще всего называют лентой, а не кабелем, т.е. саморегулирующейся лентой или даже самоограничивающейся лентой. Саморегулирующаяся лента регулирует тепловую мощность в зависимости от потерь тепла из трубопровода, изменяя его проводимость. Когда температура трубы падает, электропроводность полупроводящего полимерного сердечника увеличивается, что приводит к увеличению производительности ленты. По мере повышения температуры трубы проводимость уменьшается, а производительность уменьшается.

Саморегулирующаяся лента использует два параллельных провода шины, которые передают электричество, но не выделяют значительного тепла. Они заключены в полупроводящий полимер. Этот полимер насыщен углеродом; поскольку полимерный элемент нагревается, он пропускает меньше тока. Кабели изготавливаются, а затем облучаются, и, варьируя как содержание углерода, так и дозировку, можно производить разные ленты с разными выходными характеристиками.

Преимущества саморегулирующейся нагревательной ленты:
— его можно разрезать в полевых условиях,
— он более энергоэффективен, чем другие типы, так как может снижать свою производительность при более высоких температурах,
— он не может перегреваться, поэтому не сгорит при случайном пересечении. над собой во время установки. Это делает его привлекательным выбором для использования в потенциально опасных зонах.

Саморегулирующаяся лента имеет некоторые недостатки, в том числе:
— она ​​не так надежна, как последовательные кабели или кабели постоянной мощности,
— имеет определенную максимальную температуру воздействия, и если она подвергается воздействию температур выше этой, лента может быть повреждена без возможности ремонта. ,
— он подвержен высоким пусковым токам при запуске, поэтому требуется контактор с более высоким номиналом по сравнению с другими греющими кабелями.


Типовая установка обогревателя

Греющие кабели обычно предназначены для прокладки вдоль трубопровода, 1 фут кабеля на 1 фут трубы.

Клапаны, фланцы и другие компоненты большей массы требуют дополнительного кабеля для компенсации дополнительных потерь тепла.


Изображена типовая установка электрообогрева:
1 — Кабель электрообогрева
2 — Комплект для подключения питания
3 — Регулирующий термостат
4 — Комплект для линейного/Т-образного соединения (позволяет соединить два кабеля вместе)
5 — Концевая заделка кабеля
6 — Крепежная лента ( использовать с интервалом 12 дюймов или в соответствии с нормами или техническими условиями)
7 — Этикетка «Обогрев электрообогрева» (клейкая этикетка, указывающая на то, что линия прослеживается)
8 — Теплоизоляция и пароизоляция

Определение параметров системы обогрева

Кабели электрообогрева должны иметь правильный размер для каждого применения. Необходимы расчеты тепловых потерь с учетом толщины изоляции и ее проводимости, разницы температуры окружающей среды и температуры трубы, а также общей площади поверхности трубы.Вентили, фланцы , а другие компоненты с большей массой становятся теплоотводами, и это также необходимо учитывать при расчетах тепловых потерь.

После того, как известны потери тепла, можно выбрать кабель электрообогрева с соответствующей выходной мощностью, входным напряжением и материалом оболочки.

Расчет тепловых потерь и выбор кабеля можно выполнить вручную, однако у большинства известных производителей систем электрообогрева есть компьютерные программы или приложения, которые можно использовать.


Можно ли использовать электрообогрев в опасной зоне?

Изделия для электрообогрева доступны с сертификацией и одобрением для использования в Зоне 1 и Зоне 2. Саморегулирующаяся лента часто используется в потенциально опасных зонах. См. нашу страницу об опасных зонах для получения дополнительной информации.
