Решетки на окна чертежи с размерами. Оконные решетки своими руками

Решетки на окнах загородного дома или квартиры на первом этаже – это не только гарантия безопасности и неприкосновенности жилища. Решетки могут стать декоративным элементом, украшающим окна и придающим ему шарм и индивидуальность. Конечно, заказ решеток, особенно если речь идет о нескольких окнах – дело недешевое. Но, имея некоторые навыки работы с металлом и сварочным аппаратом, их вполне можно сделать своими руками.

Разновидности защитных решеток на окна

Решетки могут быть как глухими, жестко закрепленными в стене, так и распашными, и раздвижными, запирающимися изнутри. Первый вариант хоть и является хорошей защитой от воров, но с точки зрения пожарной безопасности не всегда приемлем. Сплошные несъемные решетки в случае пожара могут стать непреодолимым препятствием, поэтому устанавливать их можно только в тех зданиях и помещениях, которые имеют два независимых выхода.

Раздвижные решетки, как правило, покупают уже готовыми – их изготовление требует высокой точности и подвижности конструкции. Сэкономить в этом случае можно разве что на самостоятельной установке, технология которой мало отличается от установки распашных решеток.

Распашные решетки – пожалуй, самая простая в установке и самостоятельном изготовлении, и вместе с тем удобная и безопасная разновидность решеток на окна, которую можно успешно выполнить своими руками. Распашные решетки выполняют запирающимися изнутри на врезной замок. Материал для изготовления решеток может быть различным: пруток, металлическая лента, кованые декоративные элементы. Наиболее просты в выполнении решетки из прутка, выполненные с применением сварки. О технологии их изготовления и пойдет речь.

Подготовительные работы


Из инструмента и вспомогательных материалов вам потребуются:

  • Болгарка и круги по металлу;
  • Сварочный аппарат;
  • Перфоратор с диаметром бура на 1-2 мм меньше диаметра рифленого прутка для штифтов;
  • Молоток;
  • Обрезки уголка или металлической полосы для крепления навесных петель;
  • Грунтовка и краска по металлу.

Технология выполнения решеток

  1. Подготовленный материал нарезают по эскизу. При необходимости создать сложный рисунок пруток изгибают. Удобнее это делать по заранее изготовленному шаблону. Для скругленных элементов можно использовать металлическую трубу подходящего диаметра. Если рисунок решеток повторяется в зеркальном отображении – не забудьте об этом при подготовке деталей.
  2. Сваривают решетку по эскизу. Делать это удобно на ровной поверхности, например, на металлическом верстаке или бетонной площадке. Сварку начинают с каркаса или крайних элементов, прихватывая их на точечную сварку. После этого замеряют решетки, сравнивают диагонали, и если полученный результат соответствует эскизу, продолжают сборку решеток.
  3. Если решетка выполняется без каркаса, в месте установки петель и замка к прутку решетки необходимо приварить отрезки металлической ленты или уголка. Также приваривают на одну из решеток стальную полосу, к которой крепят замок с вертикальными ригелями.
  4. Закрепляют в откосах окна штифты. Для этого готовые решетки прикладывают к окну, выравнивают, размечают места установки штифтов с учетом закрепления навесных петель. Для закрепления двухстворчатых решеток достаточно 8 штифтов – по два с каждой стороны окна, сверху и снизу.
  5. Перфоратором сверлят в откосах отверстия глубиной 10-15 см. В них вбивают штифты из рифленого прутка так, чтобы на поверхности оставалось по 2-3 см прутка. При необходимости его можно подрезать болгаркой. На пруток наваривают уголок или металлическую ленту в виде каркаса.
  6. Приваривают петли так, чтобы они были направлены встречно – это сделает решетку несъемной. Вставляют в петли ответную часть, прикладывают решетки и по месту приваривают их к петлям.
  7. Все металлические элементы зачищают от окалины, покрывают грунтовкой, а после ее высыхания – краской по металлу.

Решетки на окна могут стать настоящим украшением ваших окон, если проявить немного фантазии. При покраске можно покрыть их полностью или частично слоем патины, создав тем самым решетки «под старину». Можно закрепить на них кованые элементы с цветочными мотивами или орнаментом. В нижней части решеток можно также сделать кронштейны под цветочные ящики. При этом главное – помнить, что конструкция при этом должна выполнять свою основную функцию и защищать от непрошеных гостей.

Собственная безопасность и безопасность семьи должна быть на первом месте. Добиться безопасности можно различными способами. Одни из них - установка решеток на окно, особенно это касается тех квартир, которые находятся на первом этаже. Кроме квартир, решетки могут понадобиться в загородных домах, а также на дачах. Сделать их можно самостоятельно, обладая требуемыми навыками. В статье будут рассмотрены возможные варианты решеток, изготовление эскиза, процесс сборки и монтажа.

Какими бывают решетки

Решетки делятся на группы в зависимости от способа и вида изготовления. По конструктивным особенностям можно выделить:

  • глухие;
  • раздвижные;
  • распашные;
  • откидные.

Глухие решетки встречаются чаще всего. Их особенностью является то, что они не открываются никаким образом. Представляют собой такие решетки прочную монолитную металлическую конструкцию, которая закрепляется на окно. Из положительных моментов можно выделить прочность и высокий уровень защиты. Но если речь идет о пожарной безопасности, то решетки такого типа не являются лучшим вариантом. Они блокируют возможность эвакуации во время пожара или другой непредвиденной ситуации. Раздвижные решетки имеют интересную конструкцию. Она является одной из самых сложных для самостоятельного изготовления. Конструкция такой решетки представляет собой пересечение многих металлических пластин, которые соединяются между собой подвижно. Часто такие решетки использую не только на окнах, но и на дверях. Они прекрасно защищают витрины магазинов от мародеров.

Распашная решетка в плане пожарной безопасности намного выгоднее. Конструкция может быть оборудована одной или несколькими створками. Такая конструкция чаще всего представляет собой металлическую раму, которая монтируется на окно, а с помощью петель к ней крепятся створки. Фиксация створок в закрытом положении осуществляется с помощью навесного или другого замка. Откидные решетки также являются интересным решением с точки зрения пожарной безопасности. По внешнему виду они практически ничем не отличаются от глухих, но изнутри фиксаторы могут быть отщелкнуты, чтобы вытолкнуть решетку наружу.

Обратите внимание! Распашная решетка может быть взломана легче, чем глухая. Это связано с тем, что замок и петли находятся в доступности злоумышленнику. Чтобы исправить ситуацию, необходимо предусмотреть скрытый вариант установки этих модулей в решетке.

По способу изготовления решетки можно разделить на:

  • сварные;
  • сварные с ковкой;
  • кованные;
  • литые.

Сварной вариант решетки для окон является самым простым в изготовлении, а также имеет невысокую стоимость. Такие решетки сложно назвать произведением искусства, но они отлично выполняют свою задачу. Чаще всего такие решения применяются в дачных домах, где не требуется особая эстетика. Вторая категория решеток изготавливается похожим методом, но в ней есть элементы ковки. Это, например, могут быть какие-либо узоры или цветы, которые скрашивают чопорность решения. Полностью кованные решетки не исключают использования при производстве сварных швов. Смотрятся такие изделия просто великолепно, поэтому часто их используют на особняках и в загородных домах. Минусом таких решеток является высокая стоимость на производство. Литые решетки могут быть изготовлены из чу

Решетки на окна своими руками

Использование решёток на окнах — это не только защита имущества от злоумышленников, но и украшение целого здания. Вопрос защиты наиболее актуален для владельцев квартир, расположенных на нижних этажах, и жителей загородных домов. В наше время купить защитную конструкцию любого размера и вида не составляет большого труда, но собственноручное изготовление позволяет прилично сэкономить и сделать вещь оригинальной и уникальной.

Для чего нужны решётки на окна

Покой, тишина и уют вокруг домовладений зачастую создают иллюзию безопасности, поэтому многие владельцы домов не задумываются о защите своих оконных проёмов. Для начала разберёмся, какими бывают решётки на окна и какую функцию они в себе несут.

  • Охранная решётка. Такие системы изготавливают из стали, толщина которой, как правило, превышает 2 сантиметра, зазоры между арматурами должны быть небольшими. Устанавливаются такие виды решёток на специальные закладные штыри из металла, которые способны выдержать большие нагрузки.
  • Декоративно-охранные конструкции. Здесь толщина арматуры достигает 1,4 сантиметра и более. Перекусить специальным прибором либо демонтировать элементы такой конструкции крайне сложно, однако при применении спецтехники эта решётка окажется бесполезной.
  • Декоративные конструкции. Решётки данного вида не являются преградой из-за маленького диаметра прутьев (около 1 сантиметра). Их используют для декоративной функции.
Решётки на окнаРешётки на окна

Вопрос безопасности окон особенно важен для жителей нижних этажей и загородных домов

Главным доистоинством любой решётки является охрана вашего жилья. Защитные конструкции не только усложняют проникновение в помещение, но и отпугивают злоумышленников сложностью демонтажа. Решётку, изготовленную из металла, не просто отбить от стены или хотя бы частично взломать. Кроме того, многие студии и мастерские предлагают конструкции с необычным дизайном, которые украсят любой, даже самый унылый фасад.

К минусам защитных конструкций можно отнести то, что они значительно снижают пожарную безопасность помещений, так как при возможном возгорании люди не смогут воспользоваться оконными проёмами как запасными выходами. Помимо этого, решётки усложняют доступ пожарных к зданию, что повышает риск полного уничтожения имущества.

Ещё одним минусом считается ограниченная вентиляция. После установки решёток полностью открыть окна невозможно, поэтому ограничивается поступление требуемого количества воздуха. В некоторых случаях может потребоваться установка дополнительной вентиляции.

Как сделать решётки своими руками

Современный рынок богатеет разнообразием моделей решёток. При их производстве используют несколько способов:

  • Сварные модели относятся к бюджетному варианту. Их можно разнообразить круглыми мотивами или же геометрическими формами.
  • Ковка зарекомендовала себя как более надёжный и прочный способ изготовления решёток. Кованые детали по стоимости на порядок дороже сварных. Конструкции безопасности такого вида представлены в огромном ассортименте, и их можно изготовить с учётом индивидуальных пожеланий и любым орнаментом.
решетки на окнарешетки на окна

На подсознательном уровне решётки на окнах ассоциируются у людей с тюремным заключением. Но с помощью дизайнерских решений они стали больше чем просто защитными конструкциями — они превратились в произведение искусства

Необходимые инструменты и материалы

Прежде чем приступить к созданию решёток, необходимо подготовить необходимые инструменты. Вам понадобятся:

  • Болгарка.
  • Молоток.
  • Перфоратор.
  • Набор насадок для отделки камня и металла.
  • Сварочный аппарат.

Определившись с эскизом защитной конструкции, необходимо приобрести следующие материалы:

  • Арматура для каркаса (диаметром от 8 мм).
  • Прутья или арматура меньшего диаметра.
  • Крепежные элементы.
  • Плоские металлические пластины.
  • Краска, защищающая от коррозии.

Чертежи для решёток

Перед тем как приступить к работе, необходимо сделать чертёж будущей охранной системы. Для это понадобится произвести замеры окна по откосам. Обратите внимание, что размеры будущей решётки должны быть на 5–10 миллиметров меньше оконного проёма. Особое внимание потребуется уделить нижнему отливу, поскольку его края должны располагаться на расстоянии в 7–15 сантиметров от стены.

Решётка должна находиться на уровне стены дома, поэтому существует несколько вариантов её изготовления:

  • На «конструкции безопасности» снизу необходимо будет сделать выступ для отлива.
  • Высота ограждения будет настолько меньше проёма, что отлив «займёт своё место» под самой конструкцией.

После снятия всех мерок можно приступать к созданию чертежа. Конструкция с открывающимися створками предусматривает сами створки и раму. В зависимости от размера оконного проёма может быть одна или несколько подвижных створок. В случае, когда окно достигает полутора метра в ширину, рекомендуется делать одностворчатую решётку. При большем размере лучше всего делать двухстворчатую защитную конструкцию.

Ваш чертёж должен показывать не только размеры, но и обязательно содержать расположение всех, даже очень маленьких деталей, которые формируют защитную основу.

При создании защитной основы расстояние между элементами конструкции должно быть не более 15 сантиметров, так как в противном случае между ними сможет проникнуть человек с небольшим ростом.

Сложность узора на ограждении будет зависеть от вашего желания выполнить трудоёмкую работу и имеющегося в наличии оборудования. Простые перекрещивающиеся элементы решётки потребуют от вас наличие болгарки и сварочной установки.

Чертёж решётки на окноЧертёж решётки на окно

Украсьте решётку декоративными элементами: пиками, корзинками или вензелями

Для создания замысловатых орнаментов вам потребуется специальное гибочное устройство, которое поможет создать рисунок любой сложности.

Пошаговая инструкция

Если вы обладаете навыками работы на сварочном аппарате, то с лёгкостью справитесь с самостоятельным сооружением оконных ограждений. Для этого вам потребуется следовать этой инструкции:

  1. Используя болгарку, вырежьте все элементы будущей решётки. Если ваш чертёж предусматривает сложные декоративные компоненты, то их необходимо изогнуть в соответствии с желаемым рисунком. Округлый узор сделать очень просто — вам понадобится стальная труба с подходящим диаметром. При подготовке комплектующих не забывайте о зеркальных деталях.
  2. Соединять детали необходимо строго по чертежу. Для более удобной работы, сложите все составляющие на негорючей и ровной поверхности. При создании «глухой» конструкции вначале соеднините её крайние компоненты, а при производстве распашных решёток сперва сварите каркас. В процессе работы, обязательно контролируйте точность углов, чтобы сразу исключить перекосы.
  3. Создавая бескаркасную систему, в местах фиксации замка и петель приварите небольшие металлические полосы.
  4. В оконных откосах просверлите небольшие отверстия, куда вбиваются отрезки прутьев. Глубина отверстия должна равняться приблизительно 1,5 сантиметра, а в диаметре должны быть немного меньше штифта. Для монтажа «глухой» решётки потребуется 6 прутьев, а распашной системы — 8 прутьев.
  5. Штифты изготавливают из металла. За поверхность оконного проёма они должны выходить минимум на 3 сантиметра. После монтажа охранной конструкции, лишнее можно «убрать» болгаркой.
  6. При установке открывающихся решёток, петли приварите по встречному направлению, из-за чего систему невозможно будет снять.
  7. Очистите все детали от окалины и обработайте их грунтовкой. После полного высыхания покройте готовое изделие краской.

Как сделать деревянные решётки

У решёток, изготовленных из массива дерева, очень много преимуществ:

  • Небольшая стоимость материала. Для монтажа деревянной конструкции используются тонкие рейки.
  • Простота в изготовлении ограждения, со сборкой которого сможет справиться даже хрупкая женщина.
  • Готовую решётку можно будет покрасить в любой цвет, что открывает для хозяина домовладения или беседки широкие дизайнерские возможности.
  • Высокие эксплуатационные свойства. Грамотно изготовленные конструкции прослужат долгое время. Кроме того, они замечательно справляются с защитой самого навеса или беседки от различных неблагоприятных погодных условий.
Деревянная решётка на окноДеревянная решётка на окно

Недостатком деревянных систем является периодическая замена декоративно-защитного покрытия. Хотя если его правильно подготовить, оно сможет прослужить вам не менее пяти лет

Инструкция по изготовлению деревянной конструкции:

  • Рама должна изготавливаться из тех же реек, что и само изделие в целом. Как правило, размеры такой рейки равняются 1 см на 3 см и более (в зависимости от дизайна самой конструкции). Главное — грамотно рассчитайте все углы и задать форму. Рейки между собой скрепляются по торцам саморезами.
  • Изготовив раму, приступайте непосредственно к решётке. Здесь есть несколько нюансов. Во-первых, расстояние между устанавливаемыми рейками должно быть равное. Во-вторых, угол установки таких комплектующих должен равняться 45°. Размечать вам ничего не нужно, помимо направления самой первой детали. Далее рейки уложите вплотную друг к другу и закрепите саморезами каждую вторую деталь. Оставшиеся рейки вынимаются, так как они являются шаблоном расстояния.
  • После окончания монтирования первого ряда, можно приступать ко второму, который делается точно так же, за исключением направления. При монтаже второго ряда рекомендуется использовать саморезы подлиннее, чтобы они захватывали и нижний ряд, «входя» в раму изделия.
  • Вторая рама не потребуется в том случае, если решётка вставляется в проём, наподобие блока двери или окна. В данном случае её полностью компенсирует наличник, который скроет все некрасивые соединения.
  • При скреплении реек не нужно оставлять без внимания какие-либо соединения, особенно если эксплуатация такого изделия будет происходить на улице. Под воздействием высокой и низкой температуры, влажности древесину может «крутить». Недобросовестный крепёж приведёт к деформации и утери внешнего лоска изделия.

Решётки на окна являются необходимой конструкцией для залога безопасности, и сделать своими руками их не так уж сложно. Однако их не стоит рассматривать как гарантированное средство защиты вашего имущества — в районах с повышенной преступностью необходима дополнительная установка охранной системы безопасности.

Оцените статью: Поделитесь с друзьями!

Решетки на окна своими руками Технология, эскизы,методика изготовления

Решетки на окнах загородного дома или квартиры на первом этаже – это не только гарантия безопасности и неприкосновенности жилища. Решетки могут стать декоративным элементом, украшающим окна и придающим ему шарм и индивидуальность. Конечно, заказ решеток, особенно если речь идет о нескольких окнах – дело недешевое. Но, имея некоторые навыки работы с металлом и сварочным аппаратом, их вполне можно сделать своими руками.

Решетки на окна для загородного дома своими руками

Решетки на окна для загородного дома своими руками

Разновидности защитных решеток на окна

Решетки могут быть как глухими, жестко закрепленными в стене, так и распашными, и раздвижными, запирающимися изнутри. Первый вариант хоть и является хорошей защитой от воров, но с точки зрения пожарной безопасности не всегда приемлем. Сплошные несъемные решетки в случае пожара могут стать непреодолимым препятствием, поэтому устанавливать их можно только в тех зданиях и помещениях, которые имеют два независимых выхода.

Решетки могут быть как глухими так и распашными

Решетки могут быть как глухими так и распашными

Раздвижные решетки, как правило, покупают уже готовыми – их изготовление требует высокой точности и подвижности конструкции. Сэкономить в этом случае можно разве что на самостоятельной установке, технология которой мало отличается от установки распашных решеток.

Раздвижные решетки на окна

Раздвижные решетки на окна

Распашные решетки – пожалуй, самая простая в установке и самостоятельном изготовлении, и вместе с тем удобная и безопасная разновидность решеток на окна, которую можно успешно выполнить своими руками. Распашные решетки выполняют запирающимися изнутри на врезной замок. Материал для изготовления решеток может быть различным: пруток, металлическая лента, кованые декоративные элементы. Наиболее просты в выполнении решетки из прутка, выполненные с применением сварки. О технологии их изготовления и пойдет речь.

Распашные решетки на окна

Распашные решетки на окна

Подготовительные работы

  1. До начала работ необходимо снять замеры с окон. Ширина решеток равна ширине оконного проема минус 5-6 см. Высота решеток может быть чуть ниже окна, при этом зазор между решетками и оконным проемом должен быть таким, чтобы пролезть через него было невозможно.
  2. После выполнения замеров выполняют эскиз в масштабе, где прорисовывают основные и декоративные элементы. Если решетки имеют сложный рисунок, необходимо замерить на чертеже самые большие отверстия и, умножив результаты замеров на масштаб, выяснить их реальный размер, чтобы после изготовления не оказалось, что через них возможно проникновение в дом злоумышленника.
  3. Если распашные решетки изготовляют из двух створок, необходимо предусмотреть на каждой створке место крепления замка. Можно выполнить одну створку жестко закрепленной, а вторую – распашной, что сделает конструкцию более жесткой при соблюдении пожарной безопасности. При этом распашная створка должна располагаться у полностью открывающейся створки окна.Образец распашной решетки из двух створок

    Образец распашной решетки из двух створок

  4. Составляя эскиз, необходимо помнить: для того, чтобы решетки не перекашивало, они должны иметь достаточное количество ребер жесткости. Удобнее выполнить их в каркасе из уголка, соединив уголок прутком. Более ажурные решетки сложной формы выполняют с учетом этого требования: они должны содержать вертикальные и горизонтальные элементы, соединенные в максимально возможном количестве точек.
  5. После выполнения эскиза рассчитывают необходимое количество материала: прутка и уголка для решеток, рифленого прутка для штифтов, закрепляемых в стене, а также количество декоративных и запорных элементов, а также навесных петель.



Из инструмента и вспомогательных материалов вам потребуются:

  • Болгарка и круги по металлу;
  • Сварочный аппарат;
  • Перфоратор с диаметром бура на 1-2 мм меньше диаметра рифленого прутка для штифтов;
  • Молоток;
  • Обрезки уголка или металлической полосы для крепления навесных петель;
  • Грунтовка и краска по металлу.

Технология выполнения решеток

  1. Подготовленный материал нарезают по эскизу. При необходимости создать сложный рисунок пруток изгибают. Удобнее это делать по заранее изготовленному шаблону. Для скругленных элементов можно использовать металлическую трубу подходящего диаметра. Если рисунок решеток повторяется в зеркальном отображении – не забудьте об этом при подготовке деталей.
  2. Сваривают решетку по эскизу. Делать это удобно на ровной поверхности, например, на металлическом верстаке или бетонной площадке. Сварку начинают с каркаса или крайних элементов, прихватывая их на точечную сварку. После этого замеряют решетки, сравнивают диагонали, и если полученный результат соответствует эскизу, продолжают сборку решеток.
  3. Если решетка выполняется без каркаса, в месте установки петель и замка к прутку решетки необходимо приварить отрезки металлической ленты или уголка. Также приваривают на одну из решеток стальную полосу, к которой крепят замок с вертикальными ригелями.
  4. Закрепляют в откосах окна штифты. Для этого готовые решетки прикладывают к окну, выравнивают, размечают места установки штифтов с учетом закрепления навесных петель. Для закрепления двухстворчатых решеток достаточно 8 штифтов – по два с каждой стороны окна, сверху и снизу.
  5. Перфоратором сверлят в откосах отверстия глубиной 10-15 см. В них вбивают штифты из рифленого прутка так, чтобы на поверхности оставалось по 2-3 см прутка. При необходимости его можно подрезать болгаркой. На пруток наваривают уголок или металлическую ленту в виде каркаса.
  6. Приваривают петли так, чтобы они были направлены встречно – это сделает решетку несъемной. Вставляют в петли ответную часть, прикладывают решетки и по месту приваривают их к петлям.
  7. Все металлические элементы зачищают от окалины, покрывают грунтовкой, а после ее высыхания – краской по металлу.

Решетки на окна могут стать настоящим украшением ваших окон, если проявить немного фантазии. При покраске можно покрыть их полностью или частично слоем патины, создав тем самым решетки «под старину». Можно закрепить на них кованые элементы с цветочными мотивами или орнаментом. В нижней части решеток можно также сделать кронштейны под цветочные ящики. При этом главное – помнить, что конструкция при этом должна выполнять свою основную функцию и защищать от непрошеных гостей.

Решетки на окна своими руками: мастер класс по изготовлению

Оглавление:
Решетки на окна своими руками: заготовки
Железные решетки на окна своими руками: сборка

Вы когда-нибудь задумывались над вопросом, как изготавливаются кованые решетки для окон? Большинство людей даже не предполагают, что заказывая изготовление данных изделий, они просто оплачивают их сборку по индивидуальным размерам – наивно будет полагать, что решетки данного типа куют на предприятии. Их просто собирают из отдельных элементов, которые можно приобрести практически в любом крупном строительном магазине. А что мешает вам сделать это изделие своими руками? Технология довольно простая, и если вы умеете пользоваться сварочным аппаратом (что совсем не сложно), то эта работа покажется вам довольно увлекательной. Именно об этом мы и поговорим в данной статье, в которой вместе с сайтом stroisovety.org подробно разберемся с технологией решения вопроса, как сделать решетки на окна своими руками?

как изготовить решетки на окна фото

Как изготовить решетки на окна фото

Решетки на окна своими руками: заготовки

Приступая к самостоятельному решению вопроса, как изготовить решетки на окна, первое, что нужно сделать, это тщательно продумать их рисунок – от этого зависит то, какие кованые элементы и в каком количестве нужно будет приобрести. Кстати, о кованых элементах – они обойдутся гораздо дешевле, если вы закажите их в сети интернет. Разница в стоимости раза в три или даже четыре. Кроме кованых элементов, также понадобится металлический прут квадратного сечения – подойдет 10мм или 12. Все зависит от того, насколько вы хотите обезопасить свое жилище и, естественно, размеров решеток – если площадь оконных проемов большая, то лучше использовать прут сечением 12 на 12 мм. Это что касается материалов.

Теперь непосредственно о самой заготовке. Нужен прут, который для придания красивых и ажурных форм решетке нужно будет гнуть и даже скручивать в спираль. Для этого придется изготовить некоторое подобие примитивного станка – для него понадобится труба диаметром 100 или более миллиметров и трубка квадратного сечения, внутренний размер которой должен совпадать с размером квадратного прутка. В целом, этот станок представляет собой вертикально закрепленную на бетонной поверхности трубу, к которой приварена трубка и на которой сделан зацеп для изгибания прута. В общем, система очень простая, на фото все видно, и грамотному человеку понять принцип ее работы не составит никакого труда.

решетки на пластиковые окна своими руками фото

Решетки на пластиковые окна своими руками фото

Сгибать прут полукругом достаточно просто – вы вставляете его в зацеп и просто гнете руками до определенного момента (пока не получите плавный угол, составляющий 90 градусов). Здесь имеется один нюанс – для себя нужно заметить установочное положение прута в станке. Именно от этого положения зависит четкость размера изогнутого конца. В принципе, его можно потому обрезать, но зачем это делать, если одинаковую заготовку можно сделать и без лишних телодвижений?

как самому сделать решетки на окна фото

Как самому сделать решетки на окна фото

Следующий момент, который нужно понять, решая вопрос, как самому сделать решетки на окна, это изготовление спирали, в которую скручивают прут для придания решеткам интересного вида. Скручивается он довольно легко – для этого нужен будет вороток длиной около метра – по его центру также приваривается тонкая трубка, в которую вставляется прут. Техника свинчивания тоже, можно сказать, элементарная – вставляете прут в трубку на станке (вставляете так, чтобы оставшегося не скрученным куска хватило на загиб полукруга), на другой край надеваете вороток и просто крутите его. Прут будет немного гнуться, так что после свинчивания его нужно будет слегка выровнять. Длину скручиваемой части можно регулировать, передвигая вороток по нему и вставляя глубже или меньше в трубку на станке.

монтаж решеток на окна своими руками фото

Монтаж решеток на окна своими руками фото

В принципе, это все нюансы подготовительных работ. С порезкой прутка в нужный размер, думаю, вы разберетесь самостоятельно.

Железные решетки на окна своими руками: сборка

С подготовительными работами вроде разобрались, теперь дело за сборкой, так сказать, непосредственным решением вопроса изготовления решеток на окна своими руками. Весь этот процесс можно представить в виде следующей последовательности работ.

  1. Рамка. Здесь все достаточно просто, и тонкостей не много. Во-первых, сваривая рамку решетки, особое внимание нужно уделить ее размерам – решетка должна в аккурат войти в проем, оставляя между собой и откосами расстояние не более 10мм. Этот момент придется рассчитать. Во-вторых, четкость углов – для начальной сборки можно использовать стандартный строительный угольник, но перед тем как рамку капитально обваривать, нужно будет дополнительно проверить диагонали. Они должны быть равными – если нет, то раму придется немного подправить руками и добиться того, чтобы две ее диагонали равнялись друг другу. В принципе, все. решетки на окна своими руками фото

    Решетки на окна своими руками фото

  2. Установка вертикальных прутков. Здесь тоже все достаточно просто. Для начала устанавливаются и привариваются на небольших прихватках крайние прутья, вслед за ними монтируется средний прут, потом обе части делятся на равные промежутки и монтируются все остальные прутья. В принципе, расстояние между соседними элементами решетки можно рассчитать и разметить сразу – возможно, кому-то такое решение вопроса, как изготавливается металлическая решетка на окно своими руками, покажется проще.
  3. Дальше кидаем пару горизонталей – они нужны для того, чтобы воспрепятствовать раздвиганию прутьев решетки. Если изделие будет изобиловать коваными декорами, то их можно и не делать – в такой ситуации следует грамотно распределить эти самые декоры так, чтобы решетку невозможно было разогнуть. металлическая решетка на окно своими руками фото

    Металлическая решетка на окно своими руками фото

  4. Теперь декор. Его можно выбрать на свое усмотрение – неважно, какие завитки или листики вы будете приваривать в качестве украшения оконной решетки, принцип их установки остается одинаковым во всех случаях. Лучшим вашим помощником в этот момент станет рулетка – никаких уровней и тем более ниток использовать не нужно. Установили один элемент, засекли его местоположение рулеткой от верха решетки и точно так же приварили все остальные. В общем, работа творческая и подойти к ней нужно соответственно. На счет корзинок (скрученных в спираль изделий), они смотрятся великолепно, но врезать их нужно уже по месту, когда пруткам задано окончательное положение и направление – вы просто вырезаете кусок прутка в соответствии с длиной корзинки и ввариваете туда декор.
  5. В завершение сварочных работ нужно будет произвести некоторое усиление решетки – в частности, соединить небольшими перемычками раму с крайними вертикальными прутками. И еще нужно будет наварить элементы крепления – в принципе, можно обойтись и без них, но у меня откосы пенопластовые, и я решил не рисковать со сваркой, а привинтить решетки анкерами. Поэтому дополнительно пришлось приобрести мощные шайбы и приварить их в семи местах – по три штуки слева и справа и одну сверху. железные решетки на окна фото

    Железные решетки на окна фото

  6. Перед тем как приступать к покраске и декорированию решетки, все сварочные соединения нужно зачистить болгаркой, оборудованной специальным зачистным кругом – так сказать, окультурить стыки и придать им человеческий вид.

Предпоследний этап работ, без которого не обойтись в процессе изготовления решетки на металлопластиковые окна своими руками, это покраска. В большинстве случаев для этой цели используется обычная грунтовка по ржавчине черного цвета – как говорится, дешево и сердито, но, тем не менее, весьма эстетично. Красить прутики – работа нудная, но выполнить ее придется пару раз, не меньше. Дело в том, что некоторые места, особенно зачищенные болгаркой, с первого раза не закрашиваются. После того как грунтовка высохнет, кованые элементы можно дополнительно декорировать патиной под золото, бронзу или серебро – здесь уже кому как нравится.

изготовление решеток на окна своими руками фото

Изготовление решеток на окна своими руками фото

И самый последний этап работ, который так или иначе вам придется преодолеть, это монтаж решеток на окна своими руками. В принципе, можно справиться и в одиночку, особенно если вы пойдете моим путем, используя для крепления анкерные болты. В такой ситуации вам просто нужно будет четко разметить точки их установки, просверлить в них отверстия, поставить решетку на место и закрепить анкерами.

В принципе, все! Вот так и делаются решетки на окна своими руками. Кому-то этот процесс может показаться сложным, но лично для меня он был увлекательным занятием.

Автор статьи Александр Куликов

Решётка на окно – особенности изготовления своими руками

Как самим сделать решетку на окноМеталлическая решётка в оконных проёмах загородных домов или городских квартир, располагающихся на первом этаже – это реальная гарантия безопасности их жильцов. Помимо этого, оконная решётка с декоративными коваными элементами украсит фасад любого здания. Естественно, стоимость качественной решётки - удовольствие не из дешёвых, однако каждый сможет сэкономить, выполнив работы по её сооружению своими руками.

Основные разновидности оконных решёток

Решётка на окно своими руками может изготавливаться как глухой, с жёстким креплением к стенам, так и распашной или раздвижной с затворным механизмом, открывающимся изнутри помещения. Глухие конструкции хоть и считаются максимально надёжной защитой жилья, но если подойди с точки зрения пожарной безопасности их использование, возможно, только при наличии аварийного дополнительного выхода.

Решётки с раздвижной системой открывания как на фото сложны в изготовлении, и поэтому соорудить такую защитную конструкцию своими руками достаточно проблематично. Сэкономить в такой ситуации, возможно, только на самостоятельной установке раздвижной системы на окно.

Самой популярной и простой в изготовлении считается распашная конструкция оконной защиты, которая плюс ко всему удобная в использовании и обеспечивает хорошую безопасность владельцев жилья. При этом распашная решётка изготавливается с запорной системой, открывающейся, изнутри.

Для изготовления такой конструкции используют различные материалы, начиная, от металлического прута и заканчивая элементами ковки. При этом самыми простыми в изготовлении являются решётки из металлических прутьев, скреплённых с помощью сварочного аппарата.

Подготовительный этап сооружения решётки

Первый этап обусловлен выбором подходящей конструкции решётки для окна. На сегодняшний день изготавливают глухие и открывающиеся конструкции. Но вне зависимости от системы, применяемой для защиты работы по изготовлению решётки своими руками, начинают с подготовки.

  1. Разновидности решетокПеред началом работ важно правильно провести замеры. Ширина и длина изделия должна приравниваться оконному проёму за вычетом 50 мм. Естественно, по длине решётка в случае необходимости может быть короче, но настолько, чтобы в образовавшийся проём не пролез злоумышленник.
  2. После снятия замеров важно чётко выполнить чертёж, на котором прорисовать все элементы декора. Конструкции со сложным рисунком изготавливаются с учётом максимальных отверстий, которые не позволят вору проникнуть в помещение.
  3. Если запланировано изготовление распашных конструкций своими руками, важно предусмотреть место установки замкового механизма. При этом одна створка может быть глухой, а другая открываться, что придаст защитной оконной конструкции большей жёсткости и позволит покинуть помещение при пожаре. Также важно чтобы распашная часть решётки была расположена у открывающихся оконных створок.
  4. Подготавливая план сооружения решётки, важно учитывать запас прочности конструкции, чтобы её не повело во время эксплуатации. Поэтому нужно предусмотреть наличие рёбер жёсткости, которые изготавливаются из металлического уголка, сравненного в каркас. В свою очередь, в декоративных решётках должны быть элементы, связанные между собой как в вертикальной, так и горизонтальной плоскости.
  5. По подготовленному чертежу выполняют расчёт расходных материалов: металлический прут и уголок, штифты и элементы декора или ковки, а также петли и замок, если система распашная.

Также для беспроблемного проведения работ по сборке оконной решётки своими руками не обойтись без хорошего инструмента:

  • электроболгарка;
  • электросварка;
  • дрель с функцией отбоя и набор свёрл по металлу и камню;
  • обычный молоток.

Несколько вариантов металлических решеток

Как сделать решётку для окон своими руками?

Если человек имеет хоть какой-то опыт сварочных работ, то для него не будет проблематично самостоятельно сварить оконную решётку, если придерживаться определённой последовательности действий.

  1. Вид решетки на окнаПо заранее подготовленным чертежам болгаркой вырезаются все детали оконной решётки. Если конструкция имеет сложные декоративные элементы, они выгибаются по необходимому рисунку. Для сгибания элементов, имеющих, скруглённые узоры используют металлическую трубу подходящего диаметра. Если имеются декоративные зеркальные элементы — это также нужно учитывать при заготовке деталей.
  2. Сварочные работы также выполняют по подготовленным чертежам. Для удобства все отдельные части собираются как пазл на ровной поверхности из негорючего материала. В первую очередь сваривается каркас, если конструкция распашная или крайние элементы в глухой системе. Во время сваривания важно следить за прямыми углами, чтобы не было перекоса.
  3. Если сооружается бескаркасная конструкция как на фото в местах крепления замкового механизма и металлических петель привариваются отрезки железных полос к крайним боковым прутам.
  4. В откосах оконного проёма закрепляются отрезки прутьев, которые вбиваются в заранее высверленные на глубину 150 мм отверстия диаметром чуть меньше штифта. Очень важно чтобы крепления не оказались в местах установки петель, так как последние могут плохо открываться и закрываться. Чтобы качественно закрепить глухую решётку достаточно 6 рельефных прутков, в свою очередь, если конструкция, распашная их количество увеличивают на 2 единицы.
  5. Металлические штифты должны торчать над поверхностью оконного проёма не меньше чем на 30 мм. После приваривания к штифтам решётки их в случае необходимости можно укоротить болгаркой.
  6. Петли для открывающейся конструкции решётки привариваются таким образом, чтобы у них было встречное направление. Это обусловлено тем, что такая конструкция получится не съёмной.
  7. Все сваренные элементы зачищают от окалины, и вскрывают грунтовкой, а после её высыхания – лакокрасочным материалом по металлу.

Качественная металлическая оконная решётка с элементами ковки станет поистине достойным украшением фасада здания. Также можно проявить немного фантазии при покраске такой защиты, на окнах применив краску с патиной, позолотой или другими богатыми оттенками. Снизу конструкции можно закрепить вазон с цветами, в общем, весь декор ограничивается фантазией владельца помещения.

Монтаж металлических оконных решёток

Самостоятельный монтаж решётки для защиты оконных проёмов своими руками может проводиться нескольким вариантами:

  • Оконные решетки и их видыв торцевую часть проёма окна;
  • в накладку на проём окна.

Также при монтаже решётки на окна нужно учитывать материал, из которого возводилось строение. Если это камень или бетон, то используют штыри из металла. В случае с деревянной постройкой используют специальные проушины, сквозь которые с помощью шурупов закрепляется решётка. Но так как каменных зданий больше, то установить решётки на окна можно следующим образом.

  1. В оконном проёме намечаются места для крепления штифтов. Если устанавливается распашная конструкция, то места крепления не должны совпадать с местами расположения петель.
  2. С помощью перфоратора высверливаются углубления до 150 мм по заранее намеченным меткам. В отверстия вбиваются стержни из металла так чтобы их край выступал на несколько сантиметров, но не меньше чем зазор от оконного проёма до рамы конструкции.
  3. Конструкцию приваривают электросваркой, а концы штифтов при необходимости подравнивают болгаркой. После чего сварочные швы зачищаются, и вся конструкция вскрывается краской.

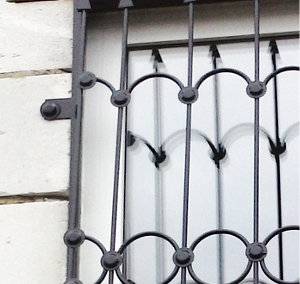

Решетка на окне

Хочется отметить, что окрашенная решётка прослужит намного дольше и будет иметь завершённый внешний вид.

По аналогии крепятся, и раздвижные конструкции, однако, дополнительно придётся крепить направляющие полозья, по которым будет двигаться защитная система. Так как раздвижные конструкции проще взломать, то при их установке своими руками нужно позаботиться о дополнительной защите.

Также хочется рассмотреть съёмные конструкции, которые закрепляются на крючках и в случае необходимости легко демонтируются. Но сразу же хочется отметить, что такая защита для окон самая ненадёжная, поэтому специалисты не советуют устанавливать системы, которые несут больше декоративную, а не защитную функцию. Также такой вид решёток уместен в качестве временной защиты или если в ближайшее время планируется замена оконных конструкций.

Варианты решеток на окна

Делаем распашные решетки на окна своими руками

Для защиты окон загородного коттеджа или дачного домика устанавливают металлические решетки. Для любого коттеджа можно заказать решетку у квалифицированных мастеров, которые могут спроектировать этот элемент так, что он хорошо украсит дом. Однако заказ ее возможен не всегда — хотя бы по финансовым соображениям. В этом случае можно попробовать изготовить и установить решетку несложной конструкции самостоятельно.

Легко ли сделать самому оконную решетку

Решетки на окна в распашном варианте устанавливают в загородных коттеджах и дачных домиках чаще всего, поскольку их удобно использовать. К тому же они гарантируют высокий уровень безопасности. Специалисты рекомендуют к использованию защитные изделия на окна именно этого типа, поскольку в случае возгорания они позволяют беспрепятственно покинуть помещение.

Глухие изделия проще в исполнении, представляют надежную защиту от несанкционированного проникновения в дом. Но в случае необходимости через окно вылезти наружу уже очень сложно. Поэтому такие изделия не рекомендуются к установке пожарными и спасательными службами.

Решетка распашная — этапы изготовления

Изготовить решетку распашного типа не особенно сложно — с этой задачей может справиться любой хороший домашний мастер. Процесс ее изготовления можно разделить на несколько этапов.

Подготовительный

Первым делом необходимо произвести все необходимые замеры. Используя результаты замеров при проектировании изделия, нужно иметь в виду, что размеры всей конструкции должны оказаться меньше оконного проема. Обычно разница составляет 10 см по ширине и 15 см по высоте. В этом случае обеспечивается возможность беспрепятственного монтажа всех конструктивных элементов.

После замеров можно заняться созданием эскиза или выбрать готовый эскиз решетки в каталоге производителя. Для дачного домика вполне достаточно самой простой решетки, а вот при обустройстве загородного коттеджа имеет смысл уделить внимание не только защитной, но и декоративной функции изделия. Для этого можно придумать красивый орнамент из металлических элементов. Но тут важно, чтобы просветы между ними были не слишком маленькими — чтобы не препятствовать освещению.

Расположение, крепление и варианты створок тоже должны быть хорошо продуманы. Доступны два варианта:

  • обе створки распахиваются;
  • распахивается только одна створка, вторая остается глухой — эта версия будет более надежно защищать от несанкционированного проникновения, и одновременно — соответствовать требованиям пожарной безопасности.

Необходимо предусмотреть надежный каркас из стальных уголков. В него будет заключена рама, и дополнительные ребра жесткости, размещенные вместе с декоративными деталями. Вертикальные элементы обрешетки нужно соединять с горизонтальными — это предотвратит перекосы и деформации готового изделия.

На подготовительном этапе нужно приготовить все нужные материалы и инструменты. Вам понадобятся:

  • уголок стальной — для изготовления каркаса;
  • стальные полосы или металлические прутки;
  • арматура с рифлением — из нее будут изготовлены штифты;
  • петли и скобы;
  • декоративные элементы — их покупают дополнительно;
  • запорное устройство — обычно покупают простой, но достаточно надежный навесной замок.

Установка решетки будет затруднена без соответствующих инструментов и расходных материалов. Для работы потребуются:

  • компактный сварочный инвертор и электроды;
  • УШМ с дисками отрезными и шлифовальными;
  • хорошая или дрель со сверлами нужного диаметра;
  • молоток;
  • грунтовка и краска.

Изготовление решетки

  1. Подготовка элементов каркаса и решетки. Сперва нужно нарезать болгаркой с установленным отрезным диском уголок на каркас (8 деталей), прутки и стальные полосы для самой решетки. Детали нарезаются строго по размеру. Для получения нужной кривизны гнутых элементов используют молоток.
  2. Сварка каркаса створок и решетки. Для сварки детали нужно расположить на идеально ровной поверхности. Сначала варят каркас, после этого к нему точечной сваркой присоединят остальные детали. Дальше нужно наварить петли и запорные элементы для замка, которые на обеих створках нужно расположить строго напротив друг друга.
  3. Изготовление каркаса всей конструкции. Сваривается из нарезанного по размеру уголка. Изготовленные ранее створки должны легко входить в него. Рифленую арматуру разрежьте на восемь 18-сантиметровых отрезков. По периметру в откосах просверлите дрелью или перфоратором отверстия глубиной 15 см. Их диаметр должен быть немного меньше подготовленных арматурных прутков. В отверстия забиваются прутки так, чтобы снаружи осталось по 3 см. Ответные петли вставить встречно к петлям решетки и приварить к каркасу. В итоге получится большой каркас со створками решетки, снять которую невозможно. Его нужно тщательно приварить к вживленным в откосы пруткам по уровню. Декоративные элементы можно приваривать уже после установки решетки.

Перед установкой в оконный проем готовую решетку нужно отшлифовать, обработать грунтовкой и покрасить качественной краской.

Благодарим сайт http://creativmetal.com.ua за консультацию и информацию для этого материала.

Как изготовить решетки окна своими руками

Как изготовить решетки на окна? При желании можно самостоятельно обеспечить безопасность своей квартиры или дома, изготовив стальную решетку на окна своими руками. Нужно лишь обладать определенными навыками и соблюдать этапы производства продукции.

Существуют два основных типа решеток – глухие и распашные. Металлические решетки второго типа закрываются изнутри. В случае пожара жильцы дома смогут быстро открыть их изнутри и выбраться наружу.

Процесс изготовления решетки своими руками

Сделать решетки для оконных проемов можно следующим образом.

  • Проведение замеров. Для начала Вам необходимо снять с проема замеры. Если Вы хотите сделать решетку, которая будет устанавливаться внакладку, прибавьте к ширине проема порядка 5 см. Высота изделия соответствует высоте проема либо может быть чуть меньше (расстояние между стенами и изделием должно быть таким, чтобы не позволить ворам проникнуть внутрь).
    Если же Вы хотите изготовить изделие, которое не будет выходить за поверхность стены, сделайте решетку размером чуть меньше оконного проема (разница не должна составлять более 10 мм).

  • Подготовка эскиза. В первую очередь нужно изготовить эскиз (не забудьте про масштаб), прорисовав основные и декоративные элементы конструкции. Чем меньше у Вас навыков в изготовлении подобного рода предметов, тем проще должна быть решетка. Отверстия между деталями должны быть не слишком большими, чтобы злоумышленники не смогли пролезть в помещение через проем.
    Если Вы решили сделать распашную решетку, необходимо предусмотреть место крепления запирающего устройства. Решетка может иметь две распашные либо одну распашную и одну глухую створки. Во втором случае помните про то, что распашная часть конструкции должна располагаться с той стороны, что и распашная створка самого окна.
    Прочность решетке придадут ребра жесткости. Их можно выполнить из профильных уголков. Когда эскиз будет готов, рассчитайте и подготовьте все необходимые детали и материалы.

Этапы работ

Берем железную полосу диаметром 4 мм

Берем железную полосу диаметром 4 мм

Подготавливаем резьбовой штырь

Подготавливаем резьбовой штырь

Измеряем оконную раму

Измеряем оконную раму

Отрезаем полосу нужной длины

Отрезаем полосу нужной длины

Крепим отрезанную полосу

Крепим отрезанную полосу

Зажимаем струбцинами

Зажимаем струбцинами

Гнем полосу

Гнем полосу

Проделываем отверстия по 15 мм

Проделываем отверстия по 15 мм

Вставляем штыри для рамы

Вставляем штыри для рамы

Пропускаем арматуру через дырки

Пропускаем арматуру через дырки

Обрабатываем от ржавчины

Обрабатываем от ржавчины

Отмеряем и делаем отверстия для решетки

Отмеряем и делаем отверстия для решетки

Шкурим и красим конструкцию

Шкурим и красим конструкцию

Закрычиваем болты с внутренней стороны

Закрычиваем болты с внутренней стороны

Готовая решетка

Готовая решетка

Какие инструменты и материалы нужны, чтобы сварить железные решетки на окна?

Фото инструментов для монтажа решеткиЧтобы изготовить металлические решетки для окон частного дома или квартиры, возьмите болгарку, перфоратор, аппарат для сварки, молоток, обрезки уголка, грунтовку или другую краску для металла. Детали решетки вырезают из стали в соответствии с эскизом. При необходимости создать решетку со сложным рисунком пруток изгибают по заранее сделанному шаблону. Для этого заготовку зажимают в тисках, нагревают паяльной лампой и сгибают.

Детали изделия соединяют с помощью сварки. Выполнять эту работу можно на забетонированной площадке. Изготовление решеток на окна начинается с выполнения ребер жесткости либо каркаса. В ходе сварки нужно сверять изделие с эскизом. Если решетка распашного типа, к створкам приваривают металлические полосы, а к ним крепят замок. Помните про геометрию, не забывайте измерять размеры деталей конструкции и сверять их с эскизом (с учетом масштаба), чтобы решетка получилась ровной и правильной формы.

Крепление решеток своими руками

Фото крепежа решетки на окноРешетку крепят к стенам с помощью штифтов. Приложите готовую конструкцию к окну и наметьте в проемах места соединения решетки с проемом. Как правило, для крепления используют по два штифта с каждой стороны (всего 8 штифтов).

Глубина отверстий для штифтов составляет порядка 15 см. Диаметр отверстий должен быть на 2 мм меньше диаметра штифтов. Внутрь отверстий крепежное изделие вбивают таким образом, чтобы на поверхности оставалось около 3 см. На этот отрезок штифта крепят конструкцию, соединяя детали сваркой. Готовую решетку зачищают и покрывают грунтовкой, а затем окрашивают.

Если изготовление решеток на окна представляет для Вас сложность, лучше не пытаться сделать ее самостоятельно, а заказать уже готовую конструкцию. В компании «Двери Про» Вы всегда можете найти широкий выбор кованых и сварных решеток, которые изготовлены обученными мастерами с использованием современного оборудования. В наличии есть простые и недорогие конструкции, а также изделия сложной узорчатой формы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
