Арматура для фундамента: виды и правила использования

Вопросы, рассмотренные в материале:

• Задачи арматуры для фундамента
• Виды арматуры для фундамента
• Расчет сечения арматуры для фундамента
• Расчет количества арматуры для фундамента
• Способы соединения арматуры для фундамента
• Нюансы монтажа арматуры для фундамента

Арматура для фундамента является незаменимой частью основания, ведь бетон показывает отличную прочность только на сжатие, а при растяжении или изгибе начинает разрушаться от самых небольших нагрузок. Чтобы нивелировать этот недостаток, приходится прибегать к помощи металла.

Для прочного основания недостаточно просто набросать металлических прутьев в бетон – необходимо правильно выбрать материал, сечение и длину арматуры. В нашей статье мы расскажем, какой она бывает, разберем нюансы расчетов и поговорим об особенностях вязки и укладки.

Задачи арматуры для фундамента

Монолитное бетонное основание обладает множеством преимуществ: оно прочное, устойчиво к агрессивным воздействиям, подходит для любых типов почв, имеет длительный эксплуатационный срок. Однако у него есть один весомый недостаток: оно хрупкое. Для улучшения технических характеристик используется арматура для фундамента, в результате получается железобетонная несущая основа. Она бывает нескольких видов в зависимости от типа прутьев, которые применяются.

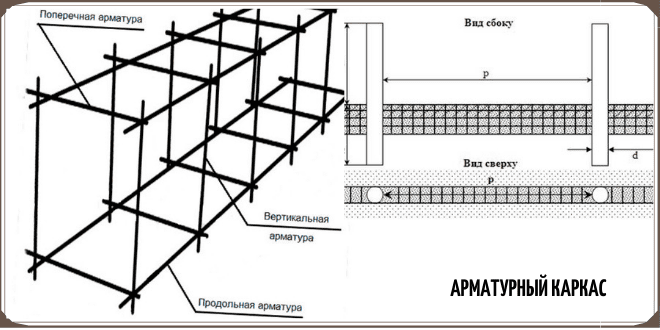

Каркас из арматуры необходим для того, чтобы исключить разрушение и деформацию бетона, который подвергается нагрузке на сжатие и растяжение. Дело в том, что у прута из стали прочность на растяжение больше, чем у бетона, в 200 раз. Это значит, что, когда армированный бетон застынет, он станет таким же прочным, и полученная конструкция будет цельной.

Армирование применяется как в узлах с повышенной нагрузкой, так и для создания фундаментов: ленточных, столбчатых (на сваях), плитных, а также в перекрытиях, колоннах, лестницах, столбах и прочих монолитных сооружениях. Армирующий каркас может быть пространственный либо плоский: горизонтальный или вертикальный.

Какие силы воздействуют на разные виды оснований? Ленточный фундамент должен выдержать массу коттеджа, который давит на него сверху, также на него оказывает негативное воздействие морозное пучение грунта. При этом центральная область ленты остается статичной. Это значит, что армировать мелкозаглубленную и среднезаглубленную ленту до 1 м следует продольно, поясами с вертикальными перемычками либо хомутами, в двух уровнях. Если же несущая конструкция глубокого заложения, то в трех уровнях.

Когда высота плит намного меньше, их армируют одной-двумя сетками по всей площади. Сетки выполнены из прутьев арматуры, причем их диаметр и ячейку нужно определять для каждого случая отдельно.

Чтобы монтировать арматуру для ленточного фундамента, применяются специальные фиксаторы. Это позволяет обеспечить равномерный защитный слой, при этом подручные материалы и способы дистанцирования используются редко, поскольку они неактуальны. Толщину каркаса следует выбирать с учетом типа ЖБ-основания, а также сечения прутьев и эксплуатационных особенностей.

Виды арматуры для фундамента

Какая арматура для фундамента бывает? Не так давно под этим термином понимали только прутья из металла.

Однако сейчас в продаже существует множество разновидностей арматуры:

• Стальная. Прутья из стали являются наиболее распространенными, их производят из сплава железа и углерода. Технические характеристики прутьев определяются пропорциями данных материалов, а также тем, какие присадки добавлены при изготовлении. Также отличается и поверхность стальных прутьев: она может быть гладкой либо ребристой. Какие достоинства есть у стали? Она прочная, надежная, не деформируется под нагрузкой. Однако у этого материала есть минус: стальная арматура со временем ржавеет.
• Композитная арматура для фундамента дома. Основные преимущества композитных прутьев, созданных из пластика: они не подвержены коррозии, не проводят ток, легкие по сравнению со стальными, не разрываются. Однако цена такой арматуры достаточно высока.

Пластиковая арматура для фундамента бывает нескольких видов:

• Базальтопластиковая. Производится из полимерных материалов с добавлением базальта. Его расплавляют и вытягивают в нити, которые переплетают с пластиковыми. В результате получаются сверхпрочные прутья. Главное достоинство такой арматуры – она проводит радиоволны, по этой причине ее применяют в стенах, так как она не препятствует распространению Wi-Fi.
• Стеклопластиковая арматура. Является достаточно популярной при создании несущих конструкций. Обладает повышенной устойчивостью к коррозии, прочная, не проводит тепло, поэтому фундамент получится теплым и не будет пропускать холод снаружи. Единственный недостаток такой арматуры – она дорогая.
• Углепластиковая арматура. Производится с добавлением алмаза либо графита. Прутья получаются прочные, поэтому несущая конструкция получается надежной, при этом используется небольшое количество прутьев. Арматура из углепластика дорогостоящая.
• Из стеклоармированного полиэтилентерефталата. Технология производства следующая: стеклянные и лавсановые волокна переплетаются между собой. Прутья получаются прочные и гибкие. За счет этих свойства такую арматуру применяют при возведении зданий на подвижных грунтах.

Даже с учетом вышеуказанных преимуществ арматуру из пластика применяют достаточно редко, поскольку она слишком дорогая. Такой фундамент встречается в исключительных ситуациях, когда нет альтернатив.

Поскольку полимерные прутья применяют достаточно редко, далее будем говорить только про стальную арматуру. Такая арматура, используемая для фундамента, производится тремя способами:

• горячекатаная сталь;
• холоднопрокатная;
• канатная сталь.

В зависимости от типа поверхности наибольшей популярностью обладают следующие виды арматуры:

• Гладкая. Ее изготовление обходится достаточно дешево, гладкую арматуру применяют при возведении стен либо для стяжки пола. Ее нельзя использовать для железобетонных фундаментов.
• Ребристая. Площадь поверхности такой арматуры больше, за счет чего увеличивается контакт с бетоном. Поскольку такая арматура прочная и устойчива к нагрузкам, ее можно применять при создании железобетонных оснований.
• С серповидным профилем. Такая арматура обеспечивает наилучшее сцепление с бетонной смесью, поэтому с ее помощью обустраивают фундамент повышенной прочности для коттеджей.
• С комбинированным профилем. Совмещает лучшие качества всех видов арматуры, ее обычно применяют при создании железобетонных оснований.

Чтобы подобрать подходящую арматуру для фундамента, следует учитывать класс и марку стали, поскольку от этих параметров зависит прочность несущей конструкции:

• А240 – гладкие прутья из горячекатаной стали;
• А300 – арматура с кольцевидным профилем;
• А400 и А500 – прутья с рельефной поверхностью, лучше всего подходят для обустройства несущих основ;
• А600 –арматура повышенной прочности;
• А800 и А1000 – сверхпрочные прутья, применяемые для возведения многоэтажных зданий.

Расчет сечения арматуры для фундамента

Чтобы подобрать подходящую арматуру для несущей конструкции, нужно учитывать сечение прутьев. Данная характеристика наиболее важна. Если прутья, не важно, стальные или композитные, достаточно толстые, то они выдержат максимальную нагрузку. Однако чем больше сечение, тем тяжелее арматура и тем выше ее цена. По этой причине важно сделать правильный выбор диаметра прутьев.

Труднее всего подобрать диаметр рабочей арматуры. В этом случае необходимо учесть поперечное сечение основания: плитного либо ленточного. Чтобы провести расчеты, потребуется рулетка и калькулятор. Затем следует определить длину рабочей арматуры. Когда длина прута до 300 см, его диаметр должен быть 0,1% от площади сечения, минимальное значение – 10 мм. Если же прутья длиннее 300 см, диаметр также будет 0,1% от площади, однако минимальное значение – 12 мм.

Замерив все и выполнив простые расчеты, вы узнаете подходящий диаметр прутьев. Тогда вам удастся сэкономить на арматуре и сделать прочный армированный фундамент.

Когда необходимо подобрать гладкие прутья для сборки каркаса, нужно учитывать минимально допустимый диаметр арматуры:

• горизонтальные поперечные прутья – не менее 0,6 см;
• вертикальные поперечные прутья при высоте основания не более 0,8 м – 0,6 см;
• вертикальные поперечные прутья при высоте основания более 0,8 м – от 0,8 см.

Придерживайтесь следующего принципа: сечение вспомогательных прутов должно быть больше либо равно одной четвертой диаметра рабочей арматуры. Только в этом случае армирующий каркас получится прочным.

Чтобы правильно рассчитать диаметр прутьев, нужно учитывать особенности будущего строения и его тип. Если вы не уверены в своих силах, чтобы не ошибиться, следует нанять опытного проектировщика.

Расчет количества арматуры для фундамента

Прежде всего нужно определить периметр строения, а также учесть количество продольных рядов прутьев. Для наглядности разберем конкретный пример. Представим, что нужно построить дом 8 х 12 метров, основание ленточное, ширина 40 см, высота 1 м, тип почвы на стройплощадке – пучинистый.

Длина несущей стены по периметру 40 метров: 8 + 8 + 12 + 12.

Чтобы обустроить ленточный фундамент, потребуются 2 арматурные сетки, нижняя будет препятствовать разрыву бетона, если почва просядет, верхняя защитит несущую конструкцию от морозного пучения.

Шаг сетки будет 20 см. Таким образом, для создания ленты понадобится 4 продольных прутка, их размещают по 2 в каждом слое каркаса арматуры.

Для выбора диаметра прутьев нужно учесть особенности стройматериала, из которого будет возведен дом. Так, если вы строите коттедж из древесины, он будет намного легче, чем кирпичное здание. Поэтому в первом случае можно использовать прутья диаметром 12 мм.

Чтобы армировать основание двух длинных сторон дома, понадобится 96 м стержней: 2 * 12 * 2 * 2. Для коротких сторон потребуется 64 метра: 2 * 8 * 2 * 2. Итого на 2 сетки по всему периметру понадобится 96 + 64 = 160 метров.

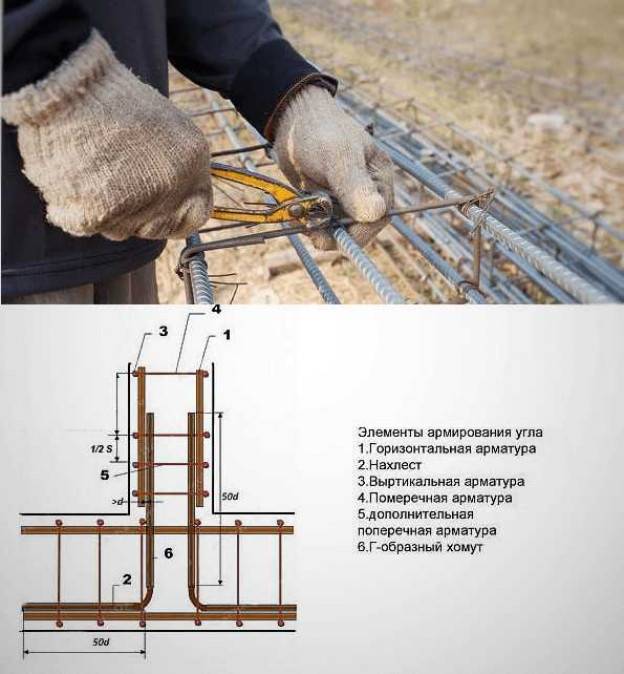

Кроме того, нельзя забывать про стыки, где должен быть нахлест армирующих прутьев. Будет достаточно добавить к получившемуся значению 10–15 %.

В итоге у нас получится: 160 * 10 % = 16 метров. Таким образом, на продольные элементы расчетная длина будет равна 176 метров: 96 + 64 + 16.

Поперечные связующие элементы диаметром 10 мм должны быть размещены на дистанции 0,5 м. Всего потребуется 80 прутьев, периметр основания делим на шаг укладки: 40/0,5. Длина стержней такая же, как ширина ленточного фундамента, то есть 0,4 м. Общее количество по длине равно 32 м: 80 * 0,4.

Для создания вертикальных связей потребуются прутья, диаметр которых 1 см.

Высота арматуры будет, как и у ленточного основания, – 1 м. Чтобы определить количество прутков, необходимо определить число пересечений (80 поперечных стержней нужно умножить на 4 продольных прутка, в итоге получим 288 элементов). Поскольку длина каждого отрезка 100 см, общая длина равна 288 м.

Сколько арматуры для фундамента потребуется? Подытоживая подсчеты, получаем, что для обустройства армирующего каркаса под коттедж 8 на 12 метров необходимо купить:

• 176 м стальных прутьев класса A-III, диаметр 12 мм.
• 320 м прутков класса А-I, диаметр 10 мм (32 + 288). .

Чтобы определить массу армирующего каркаса для ленточного основания, необходимо учитывать ГОСТ 2590. Вес 1 метра прута диаметром 12 мм составляет 0,888 кг, 6 мм – 0,222 кг. Таким образом общая масса равна:176 * 0,888 = 156,29 кг, 320 * 0,222 = 71,04 кг. Общий вес арматуры составит 227,33 кг. .

Способы соединения арматуры для фундамента

Современный способ вязки арматуры для фундамента осуществляется с помощью сварки. Такая технология позволяет быстро и естественно соединить прутки, не нарушив целостность каркаса.

Сварку можно использовать, даже когда глубина заложения основания большая. Однако у такого способа крепления есть недостаток: не все типы прутьев можно соединять с помощью электросварки.

Пригодные для сваривания изделия маркируются буквой «С». Но соединять таким образом композитные и полимерные элементы не получится. Кроме того, когда в основании применяется силовая арматура, такой каркас в областях крепления должен быть подвижным. Поэтому использовать сварку в таком случае нельзя.

Как еще можно соединить прутья, металлические и стеклопластиковые? Для этого применяется проволочная вязка либо обвязка. Такое решение годится, когда бетонная плита не выше 0,6 м. В этом случае подойдут строго определенные виды технической проволоки. Она обладает пластичностью, способна обеспечить свободу естественного смещения, чего нельзя добиться в случае с электросваркой. Однако проволока ржавеет, кроме того, на ее покупку потребуется выделить деньги из заложенного бюджета.

Еще один менее популярный способ крепления – пластиковые хомуты. Но их можно использовать в строго определенных ситуациях, например при возведении небольших построек по индивидуальному проекту.

В случае если планируется выполнять вязку самостоятельно, следует применять вязальный либо винтовой крюк или плоскогубцы. Также подойдет вязальный пистолет. Прутья связывают на месте их перекрещивания, диаметр проволоки – от 0,8 мм.

Важно выполнять вязку двумя слоями проволоки одновременно. Толщину проволоки на перекрещивании можно изменять, учитывая тип несущей конструкции и нагрузки. Следует соединить концы проволоки друг с другом на завершающем этапе вязки.

Нюансы монтажа арматуры для фундамента

При монтаже арматуры для фундамента нужно учитывать тип несущей основы:

• Если вы заливаете плитную конструкцию, сборку армирующего каркаса выполняют на стройплощадке. Прутья размещают на поверхности подготовленной подушки, связывают либо сваривают их друг с другом.
• Когда основание ленточное заглубленного, потребуется обустроить армирующий каркас заранее, после чего заготовку опустить в траншею.
• В случае с фундаментом мелкого заложения собирать каркас следует в месте установки либо на стороне, если это упростит работу.
• Когда основание столбчатое, в скважину армирующий каркас монтируют в готовом виде. Конструкция представляет собой 3-4 стержня, которые связаны горизонтальными хомутами.

Помните о том, что важно уложить арматуру в тело основания. Чтобы сделать это, под фундамент устанавливают подставки. Подойдет цельный кирпич, металлопрофили, камни и иные приспособления. Запрещено использовать ржавые прутья либо прочие предметы из металла.

При обустройстве армирующего каркаса не забывайте про один важный нюанс: устанавливая прутья в углах основания, стержни соединяйте друг с другом либо стандартным способом, или же с загибом элементов под прямым углом. Такое решение позволит соорудить цельный каркас, поскольку количество стыков будет минимальным, а это увеличит надежность конструкции. Необходимо правильно гнуть прутья арматуры, чтобы не допустить ошибок.

Чтобы выбрать подходящую арматуру для фундамента, важно разбираться в видах прутьев, понимать, какой диаметр подходит в том или ином случае, знать, как крепить элементы. Только тогда несущая конструкция получится прочной и надежной, а проживание в доме будет безопасным.

Как выбрать арматуру для фундамента: виды, марки, расчет

23 Май 2017      Стройэксперт      Главная страница » Фундамент » Материалы и техника      Просмотров:   6552

Важный элемент фундамента — арматура

Строительство многих стационарных построек связано с необходимостью установки фундамента того или иного вида. Все их можно разделить на два типа – бетонные и кирпичные. Для обеспечения максимальной прочности первого вида оснований обязательным элементом является присутствие каркаса из стержней круглого сечения, называемых арматурой. Их наличие обеспечивает стойкость к изгибающим и растягивающим нагрузкам. О том, какая бывает арматура для фундаментов, правилах ее выбора и расчета и пойдет речь в дальнейшем.

• Виды фундаментной арматуры
• Стальная арматура
• Пластиковая арматура
• Классификация арматуры
• Выбор арматуры для ленточного фундамента
• Выбор арматуры для плитного фундамента
• Определяем требуемое количество материалов
• Расчет ленточного основания
• Расчет плитного основания
• Монтаж армирующего каркаса

Виды фундаментной арматуры

Наличие арматуры для фундамента в бетонной заливке позволяет значительно увеличить прочностные характеристики конструкции. Связано это с наличием внутренних элементов жесткости, прочно связанных между собой. В настоящее время в строительстве нашли применение следующие виды арматуры:

Разновидности арматуры

1. Пластиковая – современный аналог, активно распространяющийся на строительном рынке. Отсутствие длительного опыта использования не позволяет однозначно судить о преимуществах и недостатках этого материала. Ниже остановимся на них подробнее.
2. Стальная – традиционный вариант, прошедший испытание временем и веками эксплуатации, которые и выявили основные преимущества данного материала. В свою очередь, данный вид подразделяется на два подвида:

• Гладкая арматура представляет собой стальные стержни круглого сечения с гладкой цилиндрической поверхностью;
• Рифленая отличается наличием на поверхности прута выпуклых элементов, располагающихся под углом к продольной оси детали. Их наличие обеспечивает лучшую связку с бетоном и придает надежность всей конструкции фундамента.

Гладкая и пластиковая арматура

Каждый материал имеет свои преимущества и недостатки. Для сравнения аналогов рассмотрим их эксплуатационные качества.

к оглавлению ↑

Стальная арматура

Сталь является достаточно прочным черным сплавом, что позволяет в конечном итоге получить высокую прочность ленточного фундамента и других видов оснований дома. Применение прутков достаточного диаметра гарантирует нивелирование отрицательного воздействия вертикальных деформаций почвы, возникающих в межсезонье или при изменении уровня грунтовых вод. Наибольшее применение получила арматура 12 для фундамента с рифленой поверхностью.

Наличие в сплаве железа оказывает негативное воздействие на химическую стойкость материала. Особенно это проявляется при контакте арматуры с водой, что приводит к коррозионному разрушению. Чтобы стальная арматура для фундамента дольше сохраняла свою механическую прочность, при укладке необходимо обеспечивать зазор от нее до опалубки не менее 50-60 мм. Слой бетона предотвратит контакт с водой и образование ржавчины.

к оглавлению ↑

Пластиковая арматура

Достаточно новый материал на российском строительном рынке, еще не получивший широкого признания. Строителей и инженеров настораживает высокий коэффициент продольного удлинения материала. Гибкая арматура для фундамента, в отличие от стальной предшественницы, может растягиваться. Это негативно сказывается и на прочности всего основания дома.

Из положительных аспектов арматуры из стеклопластика можно выделить следующие:

• Значительное снижение расходов на перевозку благодаря намотке в бухты;
• Высокая стойкость к воздействию влаги и различных реагентов;
• Низкая масса.

По общему мнению, такой вид арматуры можно применять лишь для малонагруженных фундаментов, например под каркасными строениями. Под домами из бруса, бревна, блоков и особенно кирпича инженеры-проектировщики опасаются устанавливать такие стержни.

к оглавлению ↑

Классификация арматуры

Особое внимание уделяют и такой характеристике, как класс арматуры для фундамента. При выполнении расчета конструкции и ее прочности следует уточнить конкретный состав стали и ее эксплуатационные характеристики. Не зависимо от наличия ребер на поверхности выделяют виды стальных стержней от С1 до С8. Увеличение класса говорит о росте прочностных характеристик благодаря использованию легирующих элементов в составе сплава.

Характеристики арматуры

Зная особенности каждой группы не сложно определиться, какая марка арматуры нужна для ленточного фундамента дома. Достаточно лишь рассчитать массу сооружения, уточнить почвенные условия участка проведения работ, особенности грунтовых вод и т.д. Более подробно о выборе диаметра арматуры и расчете ее количества остановимся ниже.

к оглавлению ↑

Выбор арматуры для ленточного фундамента

Прочность основания дома и целостность самого сооружения напрямую зависят от правильного выбора арматуры и качества ее установки. Основной характеристикой в данном случае служат материал и диаметр прутьев. Чаще всего, на запрос пользователей, какую арматуру лучше выбрать и использовать для ленточного фундамента дома специалисты рекомендуют именно стальные стержни.

Диаметр арматуры зависит от расчетной нагрузки на фундамент в целом. Так, для легких каркасных построек небольшой этажности можно использовать стержни сечением 10-12 мм, для более мощных строений – 14 и даже 16 мм. Для достижения максимальных прочностных характеристик армирование ленточного фундамента лучше выполнить в два уровня с установкой промежуточных вертикальных стержней.

Производители стеклопластиковых аналогов заявляют о возможности уменьшения диаметра арматуры из композитного материала по сравнению со стальной при сохранении прочности. Инженеры и практикующие строители с недоверием относятся к данным заявлениям и не решаются полностью заменить металлические прутки в ленточных и плитных основаниях. Поэтому, все рекомендации на тему, какая арматура нужна для строительства ленточного фундамента дома, сводятся именно к насеченным стержням из стали.

к оглавлению ↑

Выбор арматуры для плитного фундамента

Планируя строительство дома на активных неспокойных грунтах, строители отдают предпочтение монолитным основаниям в виде плоской плиты определенной толщины. Преимущества этого типа перед ленточным аналогом в данном случае более чем очевидны, несмотря на значительное увеличение общего бюджета работ. При этом неизбежен вопрос, какую арматуру использовать для плитного фундамента.

Поскольку, нагрузка на основание в данном случае значительна, и масса возводимых строений, как правило, велика, то применяют исключительно металлические стержни. Аналогично, для преодоления действующих на фундамент нагрузок лучше выбирать арматуру увеличенного по сравнению с ленточным типом сечения. Наиболее распространен для плитных оснований диаметр арматуры 14 и 16 мм.

к оглавлению ↑

Определяем требуемое количество материалов

Выше мы выяснили, какие бывают виды арматуры для фундамента и рассмотрели особенности использования каждого из них. Прежде чем перейти к описанию расчета количества требуемых для армирующего каркаса материалов, остановимся подробнее на его устройстве.

Мы уточнили, для чего нужна арматура в фундаменте. Она образует внутренние элементы жесткости, препятствующие разрушению основания строений. Для того, чтобы она выполняла свою задачу с максимальной отдачей, необходимо правильно изготовить армирующий каркас.

Расчет арматуры

Он представляет собой уложенные в два ряда прутья. При этом каркас ленточного фундамента состоит из двух параллельных рядов стержней, соединенных поперечными и вертикальными обрезками арматуры. В основе плитного основания стержни образуют две сетки, расположенные друг над другом. Обязательным условием является углубление стержней внутрь бетонной заливки.

к оглавлению ↑

Расчет ленточного основания

Для примера определим требуемое количество арматуры ленточного фундамента под дом 6х6 метров с одной перегородкой. Исходя из параметров здания, общий периметр стен будет равен 6х4+6=30 метров. Стержни укладываем в четыре полосы, следовательно, длину стен умножаем на 4, получая 120 метров.

Для сохранения высокой прочности армирующего каркаса отдельные стержни в углах дома должны перекрывать друг друга не менее чем на 1 метр. Исходя из этого, общий метраж стержней должен быть увеличен на 16 метров и с последующим округлением в итоге получим количество арматуры 140 метров.

Схема расчета арматуры для ленточного основания

Поперечные горизонтальные и вертикальные вставки при размере сечения ленты 1,5х0,5 метра равны соответственно 1,4 и 0,4 метра. Их устанавливаем с шагом 1 метр попарно. Следовательно, длина таких стержней будет равна 60х1,4+60х0,4=80,4+24=105 метров. Из-за отсутствия нагрузки на них диаметр можно уменьшить до 6-8 мм, взяв гладкую проволоку.

Для соединения элементов каркаса применяют мягкую вязальную проволоку. На каждое соединение ее требуется 0,3 – 0,5 метра в зависимости от диаметра арматуры. Точек соединения для нашего варианта потребуется 30х4=120. Выполнив расчет количества вязальной проволоки, получим необходимую длину 120х0,3=36 метров. Добавив несколько метров для соединения по углам, округлим метраж до 50.

к оглавлению ↑

Расчет плитного основания

Выше нами были даны рекомендации, из какой арматуры делать фундамент. Расчет ее количества зависит от конкретного типа. Так, плитный фундамент того же размера 6х6 потребует гораздо большего количества арматуры. Стандартный размер ячеек сетки 25 см. Следовательно, количество стержней определяем по формуле: 6/0,25х4=96, а общая длина 96х6=576 метров.

Вертикальные стойки при толщине плиты в 25 см будут равны 0,15 метра. А их общая длина определится как 24х24х0,15=86,4 метра. Округлив, получим дополнительно 90 метров арматуры на стойки, что даст общее количество 666 метров.

Количество соединений стержней верхней и нижней сетки к стойкам будет определяться как произведение точек вязки на 4, так как каждая арматура крепится к вертикальным проставкам: 24х24х4=2304, а общая требуемая длина 2304х0,15=345,6 метра.

Приведенные расчеты наглядно показывают значительное превышение плитного основания дома перед ленточным по материалоемкости. Перед тем, как выбрать арматуру для фундамента необходимо выполнить расчеты финансовых затрат на всю конструкцию.

к оглавлению ↑

Монтаж армирующего каркаса

Выбрав, какой арматурой армировать фундамент, необходимо правильно изготовить армопояс. Для этого закупается необходимое количество стержней и непосредственно на площадке режется на куски нужной длины. Так, для ленточного основания 6х6 продольные стержни должны иметь длину 8 метров с учетом угловых загибов.

С помощью приспособлений арматуру сгибают в размер и опускают в предварительно выкопанный котлован, подложив под нижний ряд половинки кирпича для обеспечения необходимого зазора. Связывают проволокой стержни между собой и закрепляют горизонтальные обрезки с шагом 1 метр. В углах расстояние можно уменьшить до 0,5 метра.

Далее крепим проволокой вертикальные куски и привязываем к их верхним торцам второй слой каркаса. Стержни для него можно предварительно связать на земле и укладывать готовую конструкцию. Угловую вязку проволокой удобно выполнять специальным ручным приспособлением или насадкой на шуруповерт.

Таким образом, мы выяснили, какая арматура идет на ленточный фундамент, привели пример выполнения расчета количества материалов. Технология изготовления армирующего каркаса не сложна, но требует высокой ответственности и качества работ. Не всегда можно однозначно утверждать, чем лучше армировать фундамент. Необходимо уточнить все параметры строения и условий места строительства.



Детализация армирования изолированного фундамента

🕑 Время чтения: 1 минута

Детализация армирования фундамента так же важна, как и исследование площадки для проектирования конструкции фундамента. Хорошая детализация отражает требование конструкции фундамента к устойчивости конструкции. Хорошая детализация армирования охватывает такие темы, как покрытие для армирования, исходя из экологических соображений долговечности, минимальных диаметров армирования и стержней, правильного определения размеров фундамента. Желательно, чтобы фундамент был детализирован как в плане, так и в разрезе на чертежах. Вот почему в следующих разделах обсуждаются различные аспекты детализации армирования изолированного фундамента.

Состав:

• Армирование изолированного фундамента включает:
  • 1. Бетонное покрытие арматуры
  • 2. Минимальный диаметр арматуры и стержней
  • 3. Распределение арматуры в фундаменте
  9 0009 4. Усиление дюбеля
  • 5. Нахлест соединение

1. Бетонное покрытие арматуры
2. Минимальный диаметр арматуры и стержня
3. Распределение арматуры в изолированном фундаменте
4. Усиление дюбеля
5. Соединение внахлестку

1. Бетонное покрытие арматуры Согласно IS 456-200, минимальная толщина основной арматуры в фундаменте должна быть не менее 50 мм, если фундамент непосредственно соприкасается с поверхностью земли, и 40 мм для внешней открытой поверхности, такой как выравнивающая поверхность PCC. Если выравнивание поверхности не используется, то необходимо указать покрытие 75 мм для покрытия неровной поверхности котлована.

2. Минимальный диаметр арматуры и стержня Минимальная арматура должна быть не менее 0,12 процента от общего сечения. площади. Минимальный диаметр основной арматуры должен быть не менее 10 мм.

3. Распределение армирования в основании В одностороннем железобетонном фундаменте арматура распределяется равномерно по всей ширине фундамента. В двухсторонних квадратных фундаментах арматура, проходящая в обоих направлениях, распределяется равномерно по всей ширине фундамента. Но в случае двусторонних прямоугольных фундаментов арматура распределяется по всей ширине фундамента в продольном направлении. Однако для короткого направления арматура распределяется в центральной полосе в соответствии с приведенными ниже расчетами. Остальная арматура в коротком направлении распределяется равномерно по обеим сторонам центральной полосы. Где у — длинная сторона, а х — короткая сторона фундамента.

Рис.1: Распределение арматуры в квадратном изолированном фундаменте

Рис. 2: Распределение арматуры в прямоугольном изолированном фундаменте

4. Армирование на дюбелях  Армирование дюбелями используется для привязки изолированного фундамента к вышеуказанной колонне. Что касается длины развертывания дюбельной арматуры, длина развертывания дюбельных стержней в колонну и изолированное основание должна быть предусмотрена и четко показана на проектных чертежах.

Рис. 3: Штифты

5. Соединение внахлестку Длина соединения дюбеля и арматуры колонны должна быть четко показана. Анкеровка как изгибной, так и дюбельной арматуры должна быть проверена, чтобы предотвратить нарушение сцепления дюбелей с основанием и предотвратить разрушение соединений внахлестку между дюбелями и стержнями колонны.

Рис. 4: Армирование анкеровки

Рис. 5: Сечение деталей армирования изолированного фундамента (Типовая детализация армирования)

Рис. 6: Вид в плане деталей армирования изолированного фундамента (Типовые детали армирования)

Бетонные фундаменты | Как армировать бетонный фундамент?

Многие домовладельцы не задумываются о фундаменте дома, пока не возникнет проблема. Однако есть веские причины подумать об инвестировании в укрепление фундамента задолго до того, как это произойдет. Наводнения, ветер и общая эрозия почвы со временем могут стать серьезной проблемой для владельцев недвижимости. К счастью, существуют решения, позволяющие предотвратить катастрофические сбои в большинстве ситуаций.

Зачем укреплять фундамент?

Основа дома — это то, чем является все остальное. Это должна быть прочная основа, способная выдержать все. Однако изменения в грунте под ним (например, вызванные наводнениями) или веса над ним (например, при добавлении этажа) могут вызвать сдвиги в фундаменте. Иногда сам фундамент не выдерживает этих сдвигов и разрывов.

Хорошей новостью для владельцев недвижимости является то, что большинство существующих конструкций можно укрепить. Существуют различные способы сделать это. Тем не менее, лучше всего, чтобы инженер-строитель или строитель жилого дома дал конкретные рекомендации для вашего дома. Суть в том, что если у вашего фундамента есть проблемы, их часто можно исправить.

Как построить железобетонный ленточный фундамент?

Наиболее важной частью арматуры в основании полосы является та, которая находится между основанием и фундаментной стеной, если базовая стена выполнена из железобетона. В этом случае армированием бетона может быть армирование стены фундамента. В этой ситуации армирование стены фундамента аналогично армированию бетонной балки, которая равномерно распределяет нагрузки по основанию и предотвращает разрыв фундамента горизонтальными силами; а основание может быть бетонным или нет, при условии, что на его вершине, по его средней оси, подготовлен паз для предотвращения скольжения стены фундамента по основанию.

Фундаментная стена должна быть смонтирована в деревянной опалубке. Простейший вид армирования получается путем размещения двух стальных стержней (арматурных стержней, арматурных стержней, арматурных стержней) внизу опалубки, отстоящих на несколько сантиметров (около 3) от низа опалубки и примерно на 2 см от боковых сторон. Во время укладки бетона стержни должны быть прочными, прикрепив их к небольшим бетонным блокам, связанным стальной проволокой, образующей основание.

Необходимо следить за тем, чтобы арматурные стержни не смещались при укладке влажного бетона в опалубку. Самый простой способ настройки стержней следующий, но есть риск их повреждения. Но наиболее правильной конфигурацией стержней является следующая, при которой никогда не бывает стержней, сплошных под углом менее 180° градусов.

Наиболее продуманное и надежное решение для армирования фундамента — это строительство цельного стального арматурного каркаса для балки с четырьмя продольными стержнями в бетоне (два внизу и два вверху) и меньшими изогнутыми стальными стержнями. через продольные стержни, расположенные на расстоянии около 30 см друг от друга. Бетон всегда должен содержать и покрывать арматурные стержни таким образом, чтобы он защищал их от ржавчины, оставаясь вблизи угла бетонной секции, чтобы сопротивляться изгибу.

Еще более эффективным решением является укрепление фундамента в целом. В этом случае можно следовать процедуре, упомянутой выше, чтобы укрепить базовую и базовую систему. Это также самое дорогое решение. Есть два экземпляра. В растворе железобетонные основания и стены железобетонных фундаментов заливаются отдельно, два раза. Это решение проще, но его создание занимает больше времени, и оно слабее последнего.

В последнем решении и стена основания, и стена основания усилены так, что клетка между ними является непрерывной. Железобетон также можно использовать для равномерного распределения нагрузки по неармированному ленточному фундаменту.
