Щиты автоматики и управления : назначение, маркировка

Вступление

Электрические щиты предназначены не только для приёмки электроэнергии, её распределения, контрольного учёта и резервирования. Есть группы щитов, которые служат для управления работой и автоматизации технологических процессов и систем. Называют такие щиты ─ щиты автоматики и управления. Заказать щит управления и автоматики вы можете на сайте olil.ru/services/automation/assembly.

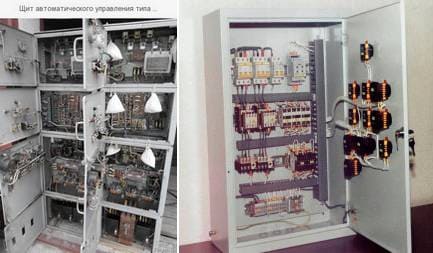

Щиты автоматики и управления

Щиты автоматики и управления

Напомню, что электрический щит, по своей конструкции, это металлический, реже, пластиковый шкаф, предназначенный для компактного размещения низковольтного оборудования.

В распределительных щитах устанавливается оборудования для приёма и распределения электрической энергии, с оборудованием противоаварийной автоматики (автоматы защиты, УЗО, УЗИП и т.д.).

В учётно-распределительных щитах, к оборудованию распределения и защиты добавляется место для установки приборов учёта расхода электроэнергией.

Щиты автоматики и управления собираются и наполняются оборудованием, задача которого обеспечить электропитанием то или иное оборудование, а также обеспечить удобное управление этим оборудованием и связанными с ним технологическими процессами.

Например, в любом многоквартирном доме есть система принудительной вентиляции мест общего пользования. Она не работает постоянно, а запускается периодически 1-2 раза в месяц. Включение, выключение, а также отслеживание работы вентиляции осуществляется с отдельного щита управления вентиляцией.

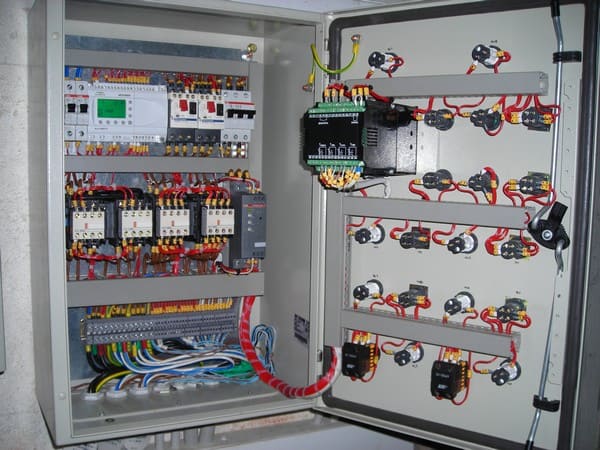

Неоспоримое удобство в использовании щитов управления и автоматики распространило их применение на системы вентиляции, системы кондиционирования, насосные станции, котельные, водонапорные станции, станции по перекачки топлива и т.п.

использовании щитов управления и автоматики

Используются щиты автоматики и управления в коммунальном хозяйстве, химической и нефтяных отраслях, в металлургии, пищевой промышленности и т.д., и т.п.

Огромное значение щиты автоматики и управления нашли в слаботочных электрических сетях сигнализации, измерений и защиты.

Нельзя не упомянуть о щитах, задействованных в ручном или автоматическом управлении освещением городов и населённых пунктов.

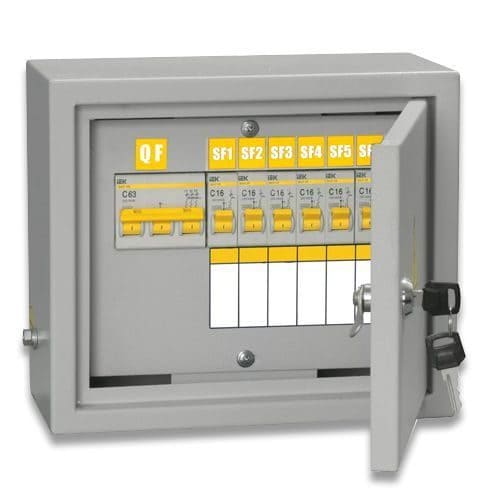

щит освещениящит освещения ОЩВ

Маркировка щитов автоматики и управления

Классическая маркировка щитов понятна по аббревиатуре первых букв:

  • ЩУ это щит управления;
  • ЩА это щит автоматики;
  • ЩАУ это щит управления и автоматики;
  • НКУ это обобщённое обозначение низковольтных комплектных устройств (ЩУ, ЩА, ЩАУ, ЩР, ВРУ, ГРЩ) до 0,4 кВ.

Отдельно можно выделить:

  • ЩО ─ щиты освещения;
  • ЩУВ ─ щиты управления вентиляцией;
  • ОЩВ ─ щиты освещения навесные;
  • УОЩВ ─ щиты освещения встроенные.

Особенности сборки ЩАУ

Щиты автоматики, чаще, собираются под конкретную задачу, конкретного технологического процесса или оборудования. Сборка щита включает несколько этапов:

  • Составление технического задания;
  • Подбор комплектующих для сборки щита;
  • Сборка щита;
  • Установка щита на объект;
  • Пуск и наладка работы щита.

Занимаются сборкой и установкой щитов управления и автоматизации, специализирующие организации.

Вывод

Щиты автоматики и управления логично выделены в отдельную большую группу электрических шкафов. Линейка ЩАУ очень широка. От собранных и готовых к установке щитов освещения, до сложных шкафов измерений и автоматического управления. Собираемых на заказ по отдельным техническим заданиям.

Похожие посты:

Поделиться ссылкой:

Похожее

Распределительный щит - это... Что такое Распределительный щит?

Эта статья — об электрическом устройстве. О биологическом термине см. Соцветие#Щиток. Пластиковый электрический щиток с различной аппаратурой модульного исполнения.

Электрический щит, щиток — устройство, предназначеное для приема и распределения электрической энергии при напряжении 380/220 и 660/380 В трехфазного переменного тока частотой 50 — 60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях. Применяется в осветительных и силовых установках производственных, общественных, административных и других подобных зданий. Должно соответсвовать требованиям ГОСТ 51321, ГОСТ 51778-2001. Обычно устанавливаемых в металлический или пластиковый корпус.

Термины и определения

7.1.4. Главный распределительный щит (ГРЩ) — распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть. Роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции.
7.1.6. Групповой щиток — устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных групп светильников, штепсельных розеток и стационарных электроприемников.
7.1.7. Квартирный щиток — групповой щиток, установленный в квартире и предназначенный для присоединения сети, питающей светильники, штепсельные розетки и стационарные электроприемники квартиры.
7.1.8. Этажный распределительный щиток — щиток, установленный на этажах жилых домов и предназначенный для питания квартир или квартирных щитков.
7.1.9. Электрощитовое помещение — помещение, доступное только для обслуживающего квалифицированного персонала, в котором устанавливаются ВУ, ВРУ, ГРЩ и другие распределительные устройства.

7.1.11. Распределительная сеть — сеть от ВУ, ВРУ, ГРЩ до распределительных пунктов и щитков.
7.1.12. Групповая сеть — сеть от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников.
Правила устройства электроустановок (ПУЭ) Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий

Содержимое

Как правило, внутри щитка размещается минимум аппаратуры, относящийся с индивидуальной квартире или совокупности квартир, определяемых на этаже лестничной площадкой, соединяемых с квартирой групповой сетью:

Варианты исполнения

Корпуса OptiBox G изготовленные из изоляционного, трудно воспламеняющегося и самозатухающего композита

Электрические щиты могут собираться какой-либо фирмой-изготовителем (комплектными) по типовым или индивидуальным схемам и устанавливаться на месте уже готовыми (так обычно выполняются вводно-распределительные устройства), или собираться монтажниками на месте установки (так обычно выполняются групповые распределительные щиты). Для сборки электрических щитов используются металлические или пластиковые корпуса. Корпуса выпускаются промышленностью как готовыми, определенных серий, так и в виде различных деталей для сборки корпуса индивидуальной конструкции.

Готовые корпуса можно разделить на корпуса (щиты) с монтажной панелью и модульные корпуса (щиты).

Модульный щит

OptiBox P пластиковые корпуса для установки на DIN-рейку модульной аппаратуры

В большинстве групповых распределительных щитов используются готовые модульные корпуса.
Модульные щиты имеют небольшие или средние размеры. При установке вне специальных помещений позволяют сохранить эстетику интерьера. Предназначены для установки специально предназначенной для таких щитов аппаратуры небольших размеров (модульной аппаратуры). Для её монтажа на задней стенке (дне) модульного щита устанавливается один либо несколько металлических профилей определенного размера и формы — DIN-рейка. После установки аппаратуры и выполнения в щите электрических соединений поверх в щите устанавливается металлическая или пластиковая панель, скрывающая клеммы приборов, провода и DIN-рейку и защищающая от прикосновения к токоведущим частям. В панели выполнены прорези, обеспечивающие видимость приборов и доступ к их элементам управления. Незанятую приборами часть прорези закрывают пластиковыми заглушками (

фальшь-панелями).

Щит (шкаф) с монтажной панелью

Предназначены для установки любого подходящего по габаритам оборудования при помощи резьбовых соединений на монтажную панель — жесткий металлический лист, в котором выполняются нужные отверстия, или же снабженный отверстиями изначально.

В корпусе индивидуальной сборки можно разместить одновременно и модульную часть, и монтажную панель.

Доступность

1.1.34. В жилых, общественных и других помещениях устройства для ограждения и закрытия токоведущих частей должны быть сплошные; в помещениях, доступных только для квалифицированного персонала, эти устройства могут быть сплошные, - сетчатые или дырчатые. Ограждающие и закрывающие устройства должны быть выполнены так, чтобы снимать или открывать их можно было только при помощи ключей или инструментов.
1.1.35. Все ограждающие и закрывающие устройства должны обладать требуемой (в зависимости от местных условий) механической прочностью. При напряжении выше 1 кВ толщина металлических ограждающих и закрывающих устройств должна быть не менее 1 мм.
Правила устройства электроустановок (ПУЭ)

В некоторых случаях возникает необходимость ограничения доступа к определенной аппаратуре, установленной в щитке например, к счётчику электроэнергии. В таких случаях используют специальные устройства блокировки, замки, открыть которые могут только рабочий персонал обслуживающего предприятия имеющие специальный ключ, а также специальные пломбы.

  • В случае проведения регламентных работ по обслуживанию щитка они выполняются уполномоченным квалифицированным обслуживающим персоналом - специально подготовленными работниками, прошедшими проверку знаний в объеме, обязательном для данной работы (должности), и имеющими группу по электробезопасности, предусмотренную действующими правилами охраны труда при эксплуатации электроустановок.
  • Аварийно-восстановительные работы выполняются исключительно выездной оперативной бригадой.

Примечания

См. также

Ссылки

Электрический щит - это... Что такое Электрический щит?


Электрический щит

электрический щит

Электрический щит — техническое отделение в жилых помещениях и/или предприятиях для монтажа средств аварийного отключения и контроля электроустановок.

Назначение

Вариант исполнения

DIN

На заднем плане расположено ребро (т. н. «DIN-рейка»), размер определяется таким понятием, как модуль. Таким образом, конструкция данных щитовых компонентов должна иметь возможность для крепления к DIN-рейке и иметь размеры, соответствующие модульным размерам.

Так же в случае отсутствия необходимого пространства в основном щите, существуют т. н. модульные шкафы. Зачастую используемые, например для установки УЗО в постройках советского типа, где конструкция щитов не предусматривала установку дополнительных щитовых.

Доступность

В некоторых случаях возникает необходимость ограничения доступа (например, при использовании счётчика электроэнергии). В таких случаях используют специальные замки, открыть которые могут только рабочий персонал обслуживающего предприятия, а также свинцовые пломбы.

  • Поскольку щитовые могут иметь оголённые части проводников, перед проведением работ рекомендуется отключать питание.
  • В случае, если щит имеет защиту от несанкционированого доступа, не рекомендуется пытаться открыть собственными силами; а в случае необходимости доступ разрешается только специалистам, наделённым соответствующими полномочиями и квалификацией.

Ссылки

Wikimedia Foundation. 2010.

  • Электрический фильтр (электрич. устройство)
  • Электрическое смещение

Смотреть что такое "Электрический щит" в других словарях:

  • Щит (электричество) — Для термина «Щит» см. другие значения. Пластиковый электрический щиток с различной аппаратурой модульного исполнения. Электрический щит, щиток  устройство для размещения средств защиты электрических сетей, распределения и учета… …   Википедия

  • щит — ЩИТ1, а, м Приспособление для защиты тела древнего воина от стрел, ударов холодным оружием, в виде округлой или прямоугольной плоскости (из дерева, жесткой кожи или металла), надеваемое на согнутую руку. На левую руку восковой фигуры… …   Толковый словарь русских существительных

  • щит — сущ., м., употр. сравн. часто Морфология: (нет) чего? щита, чему? щиту, (вижу) что? щит, чем? щитом, о чём? о щите; мн. что? щиты, (нет) чего? щитов, чему? щитам, (вижу) что? щиты, чем? щитами, о чём? о щитах 1. Щитом называется защитное… …   Толковый словарь Дмитриева

  • Электрический предохранитель — Символы обозначения предохранителя У этого термина существуют и другие значения, см. Предохранитель. Электрический предохранитель  электрический апп …   Википедия

  • Распределительный щит — Эта статья или раздел нуждается в переработке. Пожалуйста, улучшите статью в соответствии с правилами написания статей …   Википедия

  • Аварийный распределительный щит — Аварийный распределительный щит  электрический щит, на который, в случае выхода из строя основной системы снабжения электроэнергией, питание подается непосредственно от аварийного источника электроэнергии посредством устройства… …   Википедия

  • Соединительный судовой электрический ящик (щит) — 24. Соединительный судовой электрический ящик (щит) Судовое электротехническое устройство в виде ящика (щита), служащее для соединения электрических цепей Источник: ГОСТ 22652 77: Системы электроэнергетические судовые. Термины и определения …   Словарь-справочник терминов нормативно-технической документации

  • двигатель электрический — асинхронный (в разрезе): 1 — вал ротора; 2 — подшипник; 3 — крышка подшипника наружная; 4 — щит подшипника; 5 — пакет ротора; 6 — сердечник статора; 7 — станина; 8 — кожух вентилятора; 9 — вентилятор;… …   Сельское хозяйство. Большой энциклопедический словарь

  • БМП - щит и меч пехоты —        Мы знакомы с ней, с этой стремительной и грозной машиной, носящей название БМП боевая машина пехоты. Одни видели ее на военных парадах, посвященных годовщине Великого Октября, другие в телевизионных передачах Служу Советскому Союзу! , ну а …   Энциклопедия техники

  • Предохранитель (электрический) — предохранитель Предохранитель  электрический аппарат, выполняющий защитную функцию. Предохранитель защищает электрическую цепь и её элементы от перегрева и возгорания при протекании тока высокой силы. В цепи обозначается буквами «FU»… …   Википедия

Электрический щит. Как собрать электрический щиток в квартире

Завершающим этапом электромонтажных работ в доме является установка электрического щита. Большое значение при этом имеет правильный выбор места для его установки.

Электрический щит целесообразно устанавливать в середине помещения – в этом случае расход электрического кабеля значительно уменьшается.

Наиболее удобным в эксплуатации будет электрический щит, расположенный возле входа в помещение.

электрощит

Чтобы не заморачиваться такими вопросами как собрать электрический щиток, можно приобрести электрощит уже полностью собранный, укомплектованный автоматическими выключателями и однофазным счетчиком. Хотя на мой взгляд более разумно и к тому же экономичнее собрать его самостоятельно по частям.

Из какого материала должен быть корпус электрощита?

Наиболее распространенными являются электрощиты, корпус которых выполнен из пластика или металла. Для изготовления пластмассовых щитов используется специальный термопластик, устойчивый к продолжительному воздействию на него высокой температуры.

Такие щиты обладают привлекательным внешним видом, поэтому легко вписываются в интерьер помещения. Электрощиты из металла выполняются обычно сварным способом. Благодаря большому выбору модификаций можно подобрать металлический электрощит с необходимой комплектацией.

Типы электрощитов

Существует два вида электрических щитков – накладные и встраиваемые. В домах, оборудованных скрытой электропроводкой, рекомендуется установка встроенного электрощита. Такие щиты обладают более привлекательным видом, при этом занимают намного меньше места.

Нельзя забывать, что встроенный электрощит устанавливается в специальную нишу, которую необходимо подготовить заранее. Такая ниша обычно оборудуется с использованием алебастра или гипса.

Накладные электрощиты обычно устанавливаются в зданиях, где проведена наружная электропроводка. Крепление накладных щитов осуществляется с помощью саморезов или дюбель-гвоздей.

Из каких элементов состоит электрический щит?

  • 1). DIN-рейка является специальным устройством, на котором закрепляются автоматы защиты специальными защелками. DIN-рейка выполняется из металлической пластины, и крепится к корпусу электрощита с помощью специального крепления. В случае необходимости DIN-рейку можно резать с помощью обычной ножовки по металлу.
  • 2). Шина распределительная предназначена для соединения в распределительном электрощите всех рабочих нулевых проводов. Вторая распределительная шина в щите предназначена для соединения заземляющих проводов. Исполнение распределительных шин может быть открытым или закрытым. Распределительные шины закрытого исполнения защищены от прикосновений.
  • 3). Автоматы защиты (автоматические выключатели) – их количество и номинал зависят от количества и мощности электроприборов, подключаемых в сеть.
  • 4). Соединительные провода необходимого сечения.
  • 5). Электросчетчик – устанавливается при необходимости.

Как собрать электрический щиток?

В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.

электрический щиток в квартире

После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.

С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.

Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.

щиток электрический квартирный

Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.

Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.

монтаж электрического щитка

Перед тем как собрать электрический щиток необходимо соблюдать правило:

Вводной автомат, обязательно должен быть двухполюсный - для однофазной сети и трех полюсным - при трехфазной.

Далее монтируется на свое место нулевая планка. К ней подключаются все нулевые жилы, предварительно подогнанные по длине, за исключением тех групп, которые подключаются через УЗО.

Теперь необходимо подключить автоматы. Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.

электрический щиток

Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.

перемычка для подключения

Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.

В электрическом щите, кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.

Подключение приборов учета в электрощите - права!

Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.

Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбировал его.

Если самостоятельно подключить электросчетчик вам не разрешают, то к нему нужно подвести провода, которые контролер самостоятельно подключит и опломбирует счетчик.

В любом случае нужно согласовывать свои действия относительно подключения электрического счетчика с представителями энергосбыта (организации, которая взымает плату за потребляемую электрическую энергию). В противном случае у вас могут возникнуть очень большие проблемы.

Понравилась статья - сохрани на стену!

Сборка электрощитов. Правила и схема. Этапы сборки

Современные квартиры оснащаются все большим числом бытовой техники. Для систематизации нагрузки в сети питания, схему цепи необходимо разделить на отдельные контуры, так как при одновременном включении нескольких мощных устройств, нагрузка в цепи может распределиться неравномерно, что создаст неблагоприятные условия работы сети.

Для решения этой задачи как нельзя лучше подходит такое устройство, как электрический щит. В нем можно свести все цепи питания бытовых устройств, установить в него электросчетчик, автоматы защиты от токовой перегрузки и удара током человека. Установить и собрать такой электрический щит можно самостоятельно, имея в наличии бытовые инструменты и обладая основами знаний электротехники.

Виды щитов
Электрические щиты можно разделить на виды по материалу изготовления:
  • Металлические.
  • Пластиковые.
Кроме этого щиты разделяют на виды по конструктивному исполнению:
  • Накладные.
  • Встроенные.

На практике встроенные щиты удобнее, так как они экономят место. Щиты закрепляют с помощью дюбель-гвоздей или саморезов.

Отечественные производятся с высоким качеством, не уступающим зарубежным аналогам. В комплект щитов обычно входит крепежная рейка, нулевая и заземляющая шины. Сборка электрощитов может осуществляться по различным схемам.

Электрический щит включает в себя:
Правила

Сборка электрощитов должна производиться по определенным правилам, так как от этого зависит электробезопасность жильцов квартиры.

Требования и правила сборки электрических щитов:
  • Допустимое число устройств защиты и их номинальный ток определены паспортными данными устройства.
  • Корпус щита изготавливается из негорючих материалов. Для этого используется металл с особым покрытием или негорючий пластик.
  • На корпусе щита должно быть обозначение с указанием номинального напряжения.
  • Провода должны быть маркированы бирками с указанием на них группы потребителей нагрузки.
  • Корпус и дверцы подключаются к заземлению в обязательном порядке.
  • Колодки заземления и нейтрали должны содержать свободные для подключения клеммы.
  • При приобретении щита не забудьте проверить наличие паспорта с указанием правил установки, напряжения, тока, сертификации, изготовителя.

На дверцу наклеивается электрическая схема системы электропроводки для удобства пользования и возможности дальнейшей модернизации.

Создание схемы
Схема необходима для наглядного представления расположения электрических устройств, модернизации электросети в будущем, или для проведения ремонта. Есть некоторые советы по составлению электрических схем:
  • Электрические автоматы должны быть установлены для бытовых электрических устройств большой мощности.
  • Каждая комната на схеме выделяется отдельной группой. Если в комнатах небольшое количество устройств, то можно в одну группу объединить две комнаты.
  • УЗО монтируют на группу автоматов, учитывая общую нагрузку. Например, автоматы одного этажа соединяют с УЗО на 30 мА.
  • Для влажных помещений монтируется дополнительное устройство защитного отключения на 10 мА.
  • Каждый этаж оснащается защитным устройством от повышенного напряжения.
  • Если в дальнейшем возможно изменение схемы, то устанавливают резервные автоматы.
  • При распределении автоматов по схеме необходимо следовать принципу временной и токовой селективности. Это значит, что при аварийной ситуации автоматы сработают не в цепи всего дома, а конкретного помещения.
Самостоятельная сборка электрощитов (пример — схема)

Монтаж щита

Чаще всего монтаж и сборка электрощитов производится в квартире возле входной двери в нише. Если нет такого места, то на стену навешивают внешний щит, либо выдалбливают в стене проем. Щиток устанавливают так, чтобы для его обслуживания был удобный доступ. Расстояние от пола до щита рекомендуется 1,5 метра. Верхний ряд автоматических выключателей располагают на уровне глаз.

Для монтажа щита в деревянном доме чаще всего выбирают электрощиты навесного вида, имеющие защиту от влаги и пыли.

Электрощит оснащается замком для исключения доступа детей.

Сборка электрощитов
Перед началом работы необходимо провести подготовку:
  • Обеспечить освещение рабочего места.
  • На рабочем столе расположить материалы и инструменты.
  • Поместить схему сборки на удобном для работы месте.
  • Обесточить кабель ввода питания.
Сборка делится на несколько этапов:
  • Предварительная сборка:

— На стенках корпуса удалить заглушки.
— Установить крепежные рейки.
— Установить шины нейтрали и заземления.
— Демонтировать дверцу.
— Установить монтажные кронштейны.
— Корпус временно закрепить на место для проверки качества подготовленной ниши.
— Снять корпус и положить на рабочий стол, так как производить сборку электрощита на столе будет удобнее.

  • Подготовка проводки:

— заключается в подгонке их по длине. При этом необходимо сделать запас длины для удобного подключения к автоматам и шинам.

  • Укладка проводов на место:

— Внутрь корпуса проложить провода и вводный кабель по порядку, соответствующему расположению автоматов, для удобства подключения.

  • Крепление автоматов и УЗО:

— На DIN-рейке зафиксировать устройство защиты, автоматические выключатели, электросчетчик и другие устройства. Не обязательно монтировать сразу все автоматы. Можно подключать устройства поочередно, по мере фиксации на рейке.

  • Подключение проводов:

— выполнять к соответствующим автоматам и шинам, соблюдая направление справа налево.
— Все загибы проводов производить под прямым углом.
— При недостатке места провода проложить за рейкой крепления.
— На концах проводов удалить изоляцию на длине 1 см. При использовании многожильных проводов на их зачищенные концы надеть специальные наконечники и подключить к автоматам, затянув клеммы с необходимым усилием.
— При подключении проводов необходимо учесть, что питание на автоматический выключатель всегда подходит сверху, а отходит снизу.
— Для проверки надежности соединения, необходимо рукой пошевелить провод. Если крепление надежное, то провод не должен перемещаться в затянутой клемме. В противном случае необходимо затянуть клемму сильнее.
— Изоляция провода не должна быть зажата клеммой.
— Провода собрать в пучки и зафиксировать пластиковыми стяжками.

  • Подключение кабеля ввода:

— Кабель ввода питания подключить к верхним клеммам основного автомата.
— Жилу заземления подключить на заземляющую шину.
— Фазу и ноль от автомата подключить на счетчик.

  • Заключительный этап:

— После окончания работы произвести проверку работы системы, поочередно подключая линии с нагрузками.
— При отсутствии проблем питание подключить полностью.
— Маркировать автоматы.
— Установить на место дверцу электрощита и приклеить на нее схему с внутренней стороны.

Правильная сборка электрощитов дает гарантию исправного многолетнего функционирования. При выборе элементов щита не рекомендуется останавливаться на дешевых моделях. Только качественные составляющие электрощита могут обеспечить электробезопасность.

Особенности сборки электрощитов

Некоторые мастера, заземление соединяют с нулевым проводом. В таком случае при отгорании нулевого проводника в электрощите, на корпус электрического устройства может прийти напряжение 220 вольт, что создаст опасность для человека. Поэтому такое соединение запрещается.

Кабель питания состоит из трех разноцветных жил. Фазный проводник может быть коричневым, красным или белым. Его соединяют с вводом автомата защиты. Ноль (провод синего цвета) соединяют с нулевой шиной. Желтый проводник с зеленой полоской подключают на колодку заземления. В помещениях производится подобное подключение. Отличие состоит в том, что провод фазы подключается к автомату с нижней стороны.

Сборку электрощитов произвести значительно проще, если весь ряд автоматов в верхней части соединить друг с другом специальными шинопроводниками, которые называют «гребенками». При их выборе в торговой сети необходимо обратить внимание, чтобы их сечение было больше 10 мм2. Соединение такими гребенками намного надежнее, чем проводниками. Гребенки по невысокой цене продаются из-за малого сечения жилы, об этом не следует забывать.

Удобным вариантом подключения является разделение автоматов на отдельные контуры. При аварии можно всегда отключить один контур, не затрагивая работу других контуров.

Рекомендуется разбивать схему на следующие контуры:
  • Розетки по отдельным комнатам.
  • Приборы освещения по комнатам.
  • Отдельные ветки для подключения электроплиты, стиральной машины, водонагревателя и т.д.

Наиболее мощные автоматические выключатели монтируются ближе к основному автомату. В частном доме нередко используется трехфазный ввод питания, в отличие от городских квартир. В таком случае автомат ввода должен быть 4-полюсной конструкции для возможности полного отключения всей электропроводки. Все фазы маркируются по цвету для облегчения установки и обслуживания.

Сборка электрощитов 3-фазного питания в частных постройках осуществляется с равномерным распределением по фазам, во избежание возникновения перекоса фаз, так как потребителями могут являться мощные бытовые устройства, розетки, освещение. Отдельными цепями подключаются потребители, требующие для работы три фазы.

Сборка электрощитов должна обеспечивать:
  • Возможность обесточивания всей сети.
  • Контроль потребления электроэнергии.
  • Защита от удара током и перегрузок.
Похожие темы:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
