Щиток распределительный квартирный: Щитки квартирные ЩК в Москве от производителя

Щитки квартирные ЩК в Москве от производителя

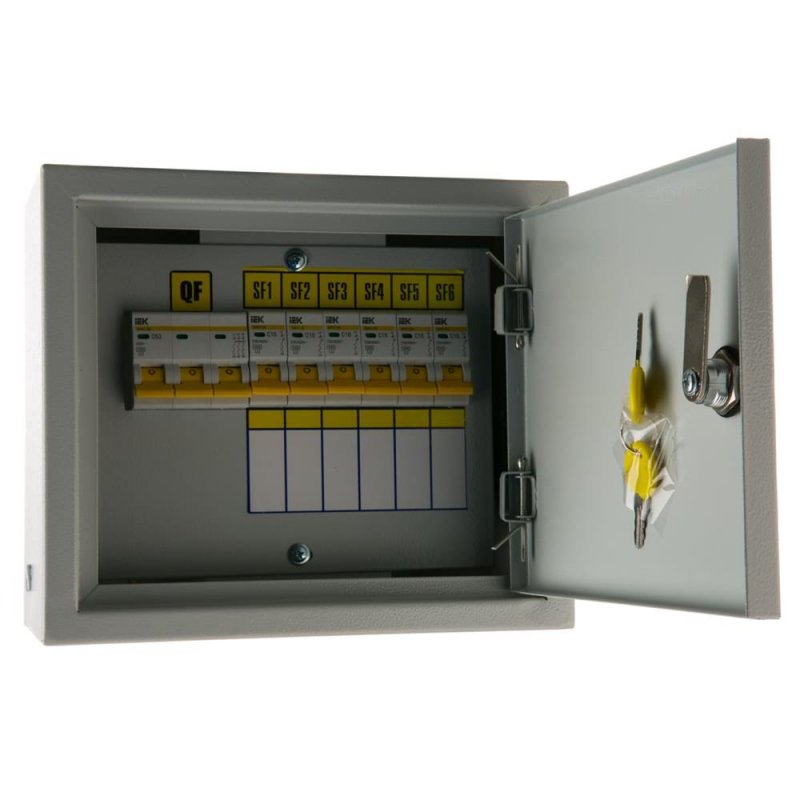

Щиток электрический квартирный представляет собой комплекс аппаратов и приборов распределения и учета электрической энергии, который предназначен для установки в жилых помещениях. Их эксплуатация допускается в сетях с рабочим напряжением 220В. Входящие в комплект устройства обеспечивают защиту оборудования от перепадов напряжения и короткого замыкания. Набор аппаратов включает в себя автоматические выключатели, контактные зажимы, нулевые проводники и шины N и PE. Сборка комплектующих осуществляется индивидуально, учитывая порядок, который предусматривает схема заказчика, из компонентов и складывается цена конструкции.

Структура условного обозначения ЩК Х – Х Х ХХ УХЛ4

ЩК — Щиток квартирный (коттеджный)

Х — 1 – навесного исполнения; 2 – для установки в нишу.

Х — 1 – однофазный; 3 – трехфазный.

Х- Аппарат на вводе: 1 – пакетный переключатель; 2 – автоматический выключатель; 3 – УЗО.

ХХ- исполнение:

• 02 – с группами 2х16А+1х25А;
• 03 – с группами 3х16А+1х25А;
• 04 – с группами 4х16А+1х40А;
• 05 – с группами 3х16А+1х25А+1х40А;
• 06 – с группами 5х16А+1х25А

УХЛ4 — климатическое исполнение по ГОСТ 15150

Типы устройства квартирного щитка

В нашем магазине вы можете купить распределительный или учетно распределительный ЩК. Эти два типа устройств отличаются входящим в комплект оборудованием: первый подразумевает использование приборов учета, тогда как во втором они не применяются. В нашей компании вы можете купить современный ЩК, который имеет прочный встраиваемый или навесной корпус. Помещенные в прочный шкаф, токоведущие части устройства надежно защищены от случайных прикосновений потребителей. Ввод и вывод проводки осуществляется сверху и/или снизу корпуса.

Установка и подключение квартирного щитка

В нашем каталоге с фото вы не только можете выбрать слаботочный электричсекий квартирный щит, но и заказать профессиональную установку готового комплекта.

Выполнение такого рода работ следует доверять только квалифицированным специалистам, имеющим соответствующую категорию допуска, обладающих опытом. Своими руками делать этого категорически нельзя! Описание, приводимое в данной части статьи, носит ознакомительный характер и не является руководством к действию. Осуществление монтажных работ осуществляется после предварительного расчета и планирования, позволяющего точно рассчитать нагрузку и сгруппировать приборы. При этом важно учесть энергопотребление и технические характеристики оборудования.

В зависимости от расположения электрических приборов, подключаемых к щитку, необходимо определить тип разводки, от которой зависит количество проводов, выводимых из устройства. После этого выбирается оптимальное место установки, как правило, это прихожая или коридор, поскольку в этом случае не придется тянуть провода слишком далеко. В зависимости от типа корпуса, конструкция может встраиваться в нишу или крепиться к стене на шурупы.

Подключение питающего кабеля осуществляется через отверстие вверху или внизу. В нашей компании на место монтажа привозят конструкцию в сборе, что существенно ускоряет процесс ее ввода в эксплуатацию.

Схема подключения электроприборов к источнику питания

1, 3,8,11 — рабочие проводники;

2, 5,6,9 — фазовые проводники;

4,7, 10 — совмещенные нулевой и защитный проводники;

12 — освещение;

13 — розетки;

14 — стиральная машина;

15 — электрическая плита

Установка автоматов и приборов на дин-рейке

а — общий вид;

б — внутреннее устройство;

1,7 — фазовые провода;

2,8 — нулевые провода;

3 — счетчик;

4 — УЗО;

5 — клеммник;

6 — автомат;

9 — поляризованное реле

Мы предлагаем выгодные условия обслуживания в Москве, оперативную доставку и установку, гарантийное обслуживание на индивидуальных условиях. Благодаря подбору комплектующих из импортных и отечественных приборов, вы можете заказать электрический квартирный щиток распределительный или учетно-распределительный по отличной цене, причем стоимость комплекта оборудования может быть как низкой, так и высокой. Это позволяет нашим заказчикам определить для себя оптимальный вариант устройства с точки зрения функциональности и финансовой выгоды.

Схемы ЩК

Принципиальная схема ЩК для однофазной сети

Принципиальная схема ЩК для трехфазной сети

Фото и размеры

Ниже представлены основные фотографии и размеры ЩК для любых жилых помещений.

Щиток навесной, класса II, в пластмассовом корпусе ЩКН II, ЩКН4-II



Щитки квартирные групповые навесные, класса II, в пластмассовом корпусе ЩКН3-II



Щитки квартирные учетно-групповые навесные, класса II, в пластмассовом корпусе ЩКН6-II



Щитки квартирные навесные учетно-групповые, класса II, в комбинированном корпусе ЩКН7



Щитки квартирные учетно-групповые навесные, класса I, в металлическом корпусе ЩКН5, 3ЩКН



Щитки квартирные учетно-групповые навесные, класса I, в металлическом корпусе ЩКН8, ЩКН9, ЩКН10



Щитки квартирные учетно-групповые abb, встраиваемые в нишу, класса II, в пластмассовом корпусе ЩКУ II



Щитки квартирные учетно-групповые abb, встраиваемые в нишу, класса II, в комбинированном корпусе ЩКУ7



Щитки квартирные учетно-групповые, встраиваемые в нишу, класса II, в комбинированном корпусе ЩКУ8



Щитки квартирные групповые, встраиваемые в нишу, класса I, в металлическом корпусе ЩКУ10



Фотографии наших работ

ЭНЕРГОМЕРА ЩКУ2А 40-042-1 Щиток квартирный распределительный

ЩКУ2А — это щиток квартирный однофазный, учетно-распределительный. Со счетчиком электроэнергии ЦЭ6807Б и УЗО-ВАД1 на ток до 32А для установки на стене. Изготавливаются двух типоразмеров.

ЩКУ2А:

— Обеспечивают повышение безопасности электроустановок зданий.

— Предотвращают безучетное потребление электроэнергии.

— Обладают высокой механической прочностью, огнестойкостью и теплостойкостью.

— Допускают пломбирование щитка.

— Установка аппаратов на монтажной рейке.

— Возможность замены электросчетчика и аппаратов защиты без демонтажа щитка.

— Выполнены из металла, имеют порошковое покрытие светлых тонов.

— По согласованию щитки могут быть оснащены ограничителями импульсных напряжений и другими сервисными устройствами.

ЩКУ2А:

— Отвечают требованиям ГОСТ 22789 (МЭК 439).

— Имеют сертификат соответствия.
