Как правильно установить и собрать щиток электрический в квартире

• Общие вопросы об электрических щитах
• Монтаж и устройство щита
• Начинаем внутренний монтаж
• Инструкция по сборке
• Что еще необходимо знать?



Монтируем электрический щиток самостоятельно

Важность электрического щитка в квартире в системе электроснабжения дома чрезвычайно велика. Проводка не сможет качественно и полноценно функционировать без правильного распределения потребителей электрической энергии, а пожаро– и электробезопасность будет сведена к минимуму при отсутствии необходимых элементов защиты. Конечно же лучше будет, если прокладкой проводов и монтажом оборудования будут заниматься специалисты, но при некотором изучении этого вопроса (с этим вам поможет данная статья) вы сможете самостоятельно произвести монтаж электрического щитка своими руками без особых усилий и затрат, собрав несложную электрическую схему. Главное разобраться, какие бывают схемы электроснабжения, какое оборудование необходимо выбрать, как рассчитать электрические нагрузки, как их правильно и равномерно распределить.

Общие вопросы об электрических щитах

На данный момент существует два типа электрических щитов. Первый – старый и уходящий в небытие – щит с предохранителями (или пробками), которые были одноразовыми, и их необходимо было выкручивать для замены, и современные устройства, оснащенные системами пакетных выключателей (автоматами). Разумеется, использовать лучше современные технологии, так как они превосходят устаревшие системы в плане надежности, безопасности и долговечности, да и места занимают меньше, но не они не ремонтируются. В магазинах можно купить щитки как уже со встороенными автоматическими выключателями, так и пустые «боксы» и уже самому устанавливать необходимое оборудование.

Электрический  щиток в квартире, схема электропитания которой может быть разнообразной, а количество потребителей и их мощность со временем может вырасти, должен выбираться с дополнительными местами под автоматические выключатели.

Вводной автомат, обычно способный одновременно отключить и «фазу» и «ноль», должен выбираться исходя из общей нагрузки квартиры. Величина его токовых и защитных характеристик выше, чем у вспомогательных автоматов. Как правило, для двух– и трёхкомнатных квартир подойдет автомат на 32–40 ампер (порядка 7 кВт), если нагрузки меньше, автомат можно взять на 25 или 16 ампер.

Что касательно вспомогательных автоматов, устанавливаемых на «фазу», то они необходимы для защиты отдельного помещения или устройства. Специалисты советуют ставить такой автомат на каждого потребителя, чья мощность превышает 1,5 кВт (нагревательные баки, стиральные машины и так далее). Таблица примерных нагрузок электроприборов расположена ниже.

Таблица 1 — примерные мощности бытовых устройств.

Электроприбор	Мощность, Вт
Телевизор	140
Освещение	500
Компьютер	500
Микроволновка	800
Стиральная машина	2600
Электрочайник	1300
Бойлер	1900
Пылесос	650
Утюг	1600
Холодильник	300

УЗО (устройство защитного отключения) — чрезвычайно полезное устройство, если необходимо повысить уровень электрической защиты в разы. Реагируют на малейшие утечки токов и напряжений, мгновенно обесточивая цепь. При наличии в доме ванных и детских комнат, снабженных электроприборами, выбор УЗО будет играть особо важную роль.

Распределение мощности УЗО

Монтаж и устройство щита

Щиток электрический квартирный abb или legrand бывает двух видов:

1. Закрытый (встраиваемый в стену).
2. Открытый (щит крепиться непосредственно к вертикальной поверхности).

Выбор вида установки в основном зависит от типа электропроводки — если проводка открытого типа идеальным будет монтаж накладного щита — такой щит не требует специальной подготовки места, крепление к стене осуществляется при помощи обычных дюбель–гвоздей или шурупов «саморезов» (всё зависит от материала стены).

Если же проводка скрытого типа (т.е. встроена в стену), то лучшим вариантом будет установка встроенного щита. Тут все сложнее, так как придётся долбить стены. Главное не забыть удостовериться в том, что толщина стены позволяет установить щиток. После создания ниши, она промазывается крепящим раствором гипса или алебастра, и уже в такое ложе встраивается «бокс». Щиток удобнее использовать пластмассовый. Верхняя часть должна содержать вводные автоматы, под которыми располагается счётчик. Его крепят винтами. Монтаж счетчика выполняется после окончания работ, связанных с устройством электропроводки. Это связано с пломбировкой.

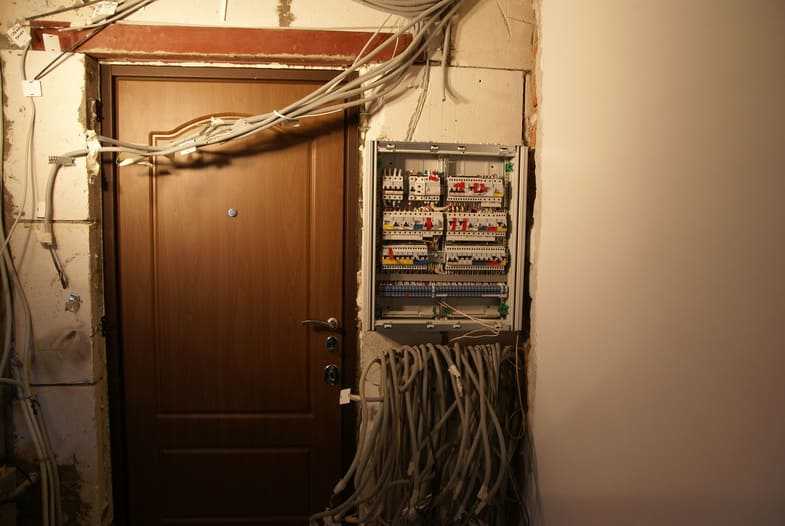

Монтаж электрического щитка должен осуществляться на жесткую поверхность — в том месте, где к нему легко добраться и обслуживать.

По нормам расположение щитка, он устанавливается вдали от трубопроводов воды и газа. Он должен быть расположен на ровной поверхности стены с углом наклона не более 1,5 градуса на высоте около 1,5 метра от пола. Если нет возможности расположить счетчик далеко от мест потенциального повреждения, то его можно поместить в шкаф, оснащенный смотровым окном. Крепление проводов допускается с использованием бандажной вязки.

Для проводки на чердаке необходимо оставить провод небольшой длины, потому что не допускается скручивание провода в бухту. Если вы делаете монтаж электрической проводки на чердачном помещении, кабель размещен в металлической трубе с заземлением.

Что касательно материалов, из которых изготавливаются щиты, то это может быть как металл, так и термоустойчивый пластик. Второй вариант более удобен в монтаже и эксплуатации, более безопасен, да и внешний вид его привлекателен.

Итак, с установкой самой коробки разобрали, теперь разберемся, как устроена схема электрического щита.

В принципе, все электрические схемы щитов однотипные, но существуют основные факторы, по которым они собираются, сюда входят:

• количество потребителей электрической энергии;
• суммарная мощность потребления электрической энергии;
• мощность каждого потребителя;
• место установки электрощита;
• количество фаз;
• наличие заземляющего проводника;
• наличие узла учета электрической энергии.

Напряжение подаётся на вводной автомат (лучше, если двухполюсный) и идет на однофазный узел учета электроэнергии, откуда поступает на УЗО.

Далее происходит расщепление фазы и непосредственное распределение нагрузок при помощи автоматических выключателей и дополнительных УЗО. Например, будут автоматы отдельно на освещение, на розетки и на мощных потребителей.

Устройство электрического щитка при трехфазной системе электроснабжения аналогично, только вводной автомат, УЗО и электросчетчик будут трехфазными, а вся система будет больше как в плане габаритов, так и в количестве автоматов и соединительных проводников.

Начинаем внутренний монтаж

Теперь разберемся, как правильно собрать щиток электрический. Перво–наперво в щите, при помощи саморезов, устанавливается дин–рейка. Из себя она представляет металлическую пластину, к которой впоследствии будут прикреплены все коммутационные аппараты. Для создания необходимой длины ее можно легко распилить ножовкой по металлу.

Помимо дин-реек на корпус щита крепятся клемники (по–другому распределительные шины). Их роль заключается в соединение нулевых проводников. Если квартира или дом старого образца и вся система выполнена только фазой (3 фазами) и рабочим нулем (выполняется проводом голубого цвета), достаточно одного клемника. Если же система выполнена по правилам и имеется дополнительный желто-зеленый проводник (защитный ноль или заземление), то необходимо ставить еще одну шину. На данный момент времени в продаже имеются шины, конструкция которых позволяет крепить их на дин-рейку, как и автоматы.

После монтажа дин–реек приступаем к креплению автоматических выключателей. Современная конструкция позволят сделать это очень быстро, достаточно на верхней стороне автомата плоской отверткой оттянуть защелкивающее устройство, посадить автомат на дин-рейку и убрать отвертку. Снятие осуществляется аналогично.

Инструкция по сборке

Далее идет пошаговое описание того, как собрать электрический щиток однофазный:

1. Строго соблюдаем меры предосторожности!
2. Производим крепление необходимого количества дин-реек к щиту.
3. После их крепления, согласно выбранной схеме устанавливаем необходимое количество автоматов, УЗО, нулевых шин. Следует помнить, что по правилам, вводной автомат следует ставить слева вверху.
4. Устанавливаем электрический счетчик (если позволяет место). Это специфическое оборудование, требующее специальных знаний, поэтому лучше просто подвести к нему провода и вызвать контролера из Энергосбыта, который произведет правильное подключение, а заодно составит акт и опломбирует счетчик.
5. Подключаем вводной автомат. Лучше будет, если фазы  подвести к нему снизу. В будущем это упростит задачу при установке перемычек между автоматами.

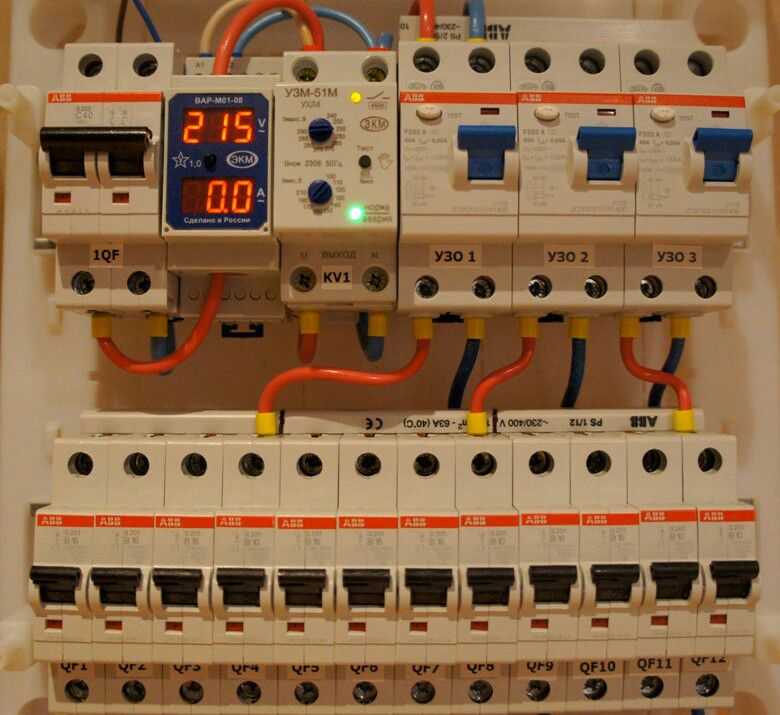

6. Объединяем все автоматы и УЗО специальными перемычками. В вопросе: «Как собрать электрический щиток?» на этот пункт стоит обратить внимание.

   Сборка распределение щитка

Соединение можно производить тремя способами:

1. При помощи многопроволочных медных проводов с втулочными наконечниками типа НШВИ.
2. Собственноручно изготовить перемычки П–образной формы из кусков медного провода.
3. При помощи специальных изолированных шин, называемых гребенками. Такая шина удобна в плане монтажа и не занимает много места, плюс в несколько раз снижает количество соединительных проводов.

Последующие действия:

1. После того как выполнены все необходимые шаги по сборке электрического щита, приступают к разделке и подключению проводников.
2. С разделкой все просто — счищаем при помощи ножа лишнюю изоляцию.
3. После снятия, желательно пропаять оголенные концы или оснастить специальными обжимами, которые тоже лучше пропаять.
4. Производим подключение проводов к автоматам — клеммы необходимо хорошо затягивать отверткой, слабый контакт впоследствии приведет к нагреву и разрушению токоведущих частей.
5. Заземляющий проводник всегда идет мимо автоматов напрямую с заземляющей шины.
6. Нулевой проводник подключается к нулевой шине. Если в качестве защиты используется обычный автомат (кроме вводного) – ноль идет напрямую, если защита выполнена УЗО — ноль идет через него к подключаемой линии.

Что еще необходимо знать?

Установка электрического щитка и его сборка — это не только умение правильно собирать схемы. Также необходимо знать некоторые нюансы, чтобы впоследствии не пожалеть о потраченном времени и силах.

1. На покупаемом щите ни в коем случае нельзя экономить! Дешевизна щита явно говорит о некачественных материалах, из которых он сделан. Дешевая пластмасса со временем желтее и становиться хрупкой. Огнеупорность тоже может быть низкой.
2. Покупать щит лучше с запасом модулей. Должна быть возможность маневра в большую сторону.
3. Необходимо подписывать установленные автоматы! Спустя время можно и не вспомнить, какой автомат для чего служит. Зачастую в комплекте с электрощитом идет клеящаяся бумага, служащая как раз для этих целей.
4. Через полгода, после сборки, необходимо произвести протяжку контактов.
5. Периодически производить тестирование УЗО путем нажатия соответствующей кнопки.
6. Лучше покупать оборудование известных марок. В таких щитах все подготовлено для удобной, качественной и безопасной кабельной разводки и установки защитных устройств. Например, сборка электрического щитка legrand или abb, займет меньше времени за счет наличия необходимых комплектующих материалов.
7. Для удобства располагаем распределительные шины по разные стороны. Заземляющую – внизу, нулевую – вверху.
8. При наличии детей в доме, щит необходимо купить с замком или оснастить таковым.

Нужно напомнить, что производить сборку и монтаж электрического щитка Легранд, AББ или оборудования другой фирмы необходимо строго на отключенной электролинии, после проверки отсутствия напряжения.

Для присоединения собранного щитка к действующей системе, необходимо привлечь работников соответствующих организаций.  Для многоквартирных домов это представители ТСЖ или ЖЭК.

В итоге после окончания всего процесса сборки и подключения, необходимо закрыть или прикрутить крышку и проверить свою работу, путем подачи напряжения на токоведущие части вашего щита.

Схема монтажа с тремя фазами вводаОднофазная схема подключенияСхема электропроводки в квартире

Специально для сайта ремонт квартиры самостоятельно.

Квартирный щиток – сердце электрики квартиры

16.04.201925.10.2022 Админ.

Вступление

Стоит отметить, что квартирный щиток, расположенный в самой квартире имеют меньшинство жителей страны. Большинство вынуждены довольствоваться секцией в этажном электрощите. Но как бы, то, ни было, поговорим о типах, и видах квартирных щитков, которые есть в продаже и которые могут вам понадобиться, если вы затеяли ремонт электрики квартиры.

Для сборки или переборки щитка лучше вызвать квалифицированного электрика имеющего доступ к данным видам работ. Если Вы житель Приморского района Санкт-Петербурга, вас может заинтересовать вызов электрика в Приморском районе. Стоимость услуг электрика разумна, мастера ответственно подходят к выполнению работ.

О квартирном щитке

Сам по себе, квартирный щиток, это ящик или правильно бокс с местами для установки защитных и распределительных устройств, автоматов защиты, приспособлений для установки щитка и подготовленных отверстий для ввода/ вывода электрических кабелей.

Квартирный щиток -виды

По способу монтажа квартирные щитки делятся на щитки открытой и скрытой установки.

Квартирный щиток открытой установки

Щитки открытой установки или накладные щитки устанавливаются на поверхность стены. Используются такие щитки, чаще всего, при открытой электропроводке квартиры.

Для электропроводки квартиры обычно устанавливают пластиковые накладные щитки. Они не очень толстые, оборудованы красивыми дверцами и почти не портят внешний вид квартиры. Скажу больше, некоторые фирмы выпускают электрощитки с дверцами в виде фотографий или картин. Внутри щитка есть готовые места для крепления ДИН-реек, для крепления автоматов защиты. В зависимости от количества устройств, которые можно установить, ДИН-рейки можно устанавливать в один, два, три, четыре рядов. Соответственно рассчитаны они на установку 6-9-12-24-36-48  модулей. Под модулем понимается или называется один однополюсной автомат защиты, а вернее его размеры. Так трехфазный автомат защиты это три модуля, УЗО (устройство защитного отключения) это два модуля и т.д.

Щитки скрытой установки

Щитки скрытой установки, предназначенные для установки в специально сделанные ниши в стенах и применяются при скрытой электропроводки квартиры. Плюс таких щитков, они не торчат из стены. Хотя здесь я немного лгу. У пластиковых щитков для скрытой установки из стены будет «торчать» дверца на 1.5 -2 см., а вот металлические щитки будут заподлицо со стеной.

Скрытые, как и накладные щитки отличаются количеством модулей для установки.

Щитки групповые учетно-распределительные

Если в щитке выделено специальное место для счетчика, то такой щиток называется учетно-распределительный. Есть щитки только учетные, то есть только для установки приборов учета.

Степень защиты

Квартирные щитки, как и любое электротехническое оборудование, имеют различные степени защиты IP. Выбирая щиток для покупки, обращайте на это внимание. Для квартирного щитка квартиры достаточно коэффициента защиты IP 40.
