Шумоизоляция стеклопакетов сравнительная таблица: Стеклопакеты лучшие по звукоизоляции – У какого стеклопакета лучше звукоизоляция, таблица дБ

Содержание

Стеклопакеты лучшие по звукоизоляции

Звукоизоляция и шумозащита стеклопакетов

Толщина стеклопакета Формула Звукоизоляция, dB
24 мм 4М1-16-4М1 30
24 мм 6М1-12-33.1 33
24 мм 6М1-12-33.1(Stratophone) 37
24 мм 6М1-10-44.2(Stratophone) 39
32 мм 4М1-10-4М1-10-4М1 33
32 мм 6М1-8Ar-4М1-10Ar-4М1 34 (испытано)
32 мм 44.2-18-33.1 39
32 мм 44.2(Stratophone)-18-33.2(Stratophone) 46
40 мм 6CGSolar-12-4И-10-44.2(Stratophone) 41
42 мм 4М1-16-4М1-14-4М1 33
42 мм 6М1-14-4М1-14-4М1 36
42 мм 6М1-12Ar-4М1-14Ar-33.1 43 (испытано)
42мм 66.2(Stratophone)-20-44.2(Stratophone) 50
44мм 6Зак-16-4М1-14-4М1 36
44мм 44.2-14-4М1-8-44.2 41
44мм 6М1-14Ar-4М1-14Ar-33.1 41 (испытано)
44мм 66.2(Stratophone)-22-44.2(Stratophone) 50

33.1 - два стекла 3 мм с одним слоем ПВБ пленки 0,33 мкм
44.2 - два стекла 4 мм с двухслойной ПВБ пленкой между стеклами.
Stratophone - звукоизоляционная пленка производства AGC состоящая из двух и более слоев ПВБ пленки.

Какие выбрать окна

Выбрать лучший по звукоизоляции стеклопакет - не достаточно. Его нужно обрамить - то есть подобрать оконную раму. Лучшему стеклопакету подойдет не всякая. Главная причина - толщина стеклопакета. Под хороший шумозащитный стеклопакет нужна толстая рама.

Какой толщины стеклопакет в какие окна устанавливается

Стоимость звукоизоляционных стеклопакетов

Добиться одного и того же уровня звукоизоляции можно применяя различные стеклопакеты. Уровень звукоизоляции подбирается, чаще всего, в сочетании с параметром теплоизоляции стеклопакета, а также стоимости. Улучшить степень защиты от шума можно как увеличивая толщину стекла, так и шириной внутренней камеры. Во втором случае это улучшение практически не повлияет на стоимость стеклопакета. Добавление же более толстого стекла 6 мм или многослойного стекла триплекс в стеклопакет - существенно увеличит его стоимость. Подробнее про многослойные стекла и их защитные свойства читайте в материале: Защитные стекла и стеклопакеты.

Подобрать стеклопакет по параметрам поможет специалист компании.

Звук и звукоизоляция

Звукоизоляция стекла (и стеклопакетов) показывает способность конструкции к снижению воздушного шума (звуковых колебаний).

Громкость звука зависит от эффективного звукового давления, частоты и колебаний звуковой волны. Для низкочастотных шумов (30 Гц) допустимое звуковое давление считается приемлемым на уровне не более 70 дБА. Для высокочастотных (4 000 Гц) звуковое давление не должно превышать 20 дБА. Кроме того, некоторые типы шумов человеческое ухо не способно воспринять (до 20 Гц и свыше 20 000 Гц), однако их наличие или отсутствие отражается на нашем самочувствие.

Уровень шума в децибелах

Таблица звукового давления по типу источника шума

Звукоизоляционные пластиковые окна

Стеклопакет - основная часть окна (занимает до 90% площади), которая отвечает за шумогашение. Герметично установленный в пластиковую оконную раму стеклопакет, в зависимости от типа конструкции, может снижать звуковое давление на 40-50 дБ.

Открывающееся окно менее надежно, чем лишенное створок, с точки зрения звукоизоляции, так как из-за неплотности прилегания створки к раме шумогашение снижается. Для достижения лучших по своим шумозащитным характеристикам окон, мы рекомендуем устанавливать глухие (неоткрывающиеся) оконные конструкции со стеклопакетом.

Стремясь к эффективной защите от шума также позаботьтесь о соответствующей изоляции стен и способе монтажа окна в проеме.

Рекомендации по выбору шумозащитных стеклопакетов

Конструкция звукоизолирующего стеклопакета

Для звукоизоляции помещения особое внимание следует уделить типу стеклопакета.

Что увеличивает звукоизоляцию

Толстое стекло 6 мм до 2 дБ
Стекло многослойное1 до 6 дБ
Заполнение камеры аргоном 1 дБ
Широкие и неравные толщины воздушных камер до 2 дБ
Неравные по толщине камеры 1 дБ


Косвенно улучшит звукозащиту стеклопакета установка стекол разной толщины - снижается эффект резонанса.


Еще о свойствах современных стеклопакетов


1 - ГОСТ 30826-2001 "Стекло многослойное строительного назначения. Технические условия"

У какого стеклопакета лучше звукоизоляция, таблица дБ

По частотной характеристике шумы подразделяются на:

- низкочастотный (<400 Гц)

- среднечастотный (400—1000 Гц)

- высокочастотный (>1000 Гц)

Звуки, которые мы слышим, не являются колебаниями с постоянной частотой и амплитудой, но состоят из волн различных частот и звуковых давлений, создающих непрерывный спектр, содержащий все частоты.

Различные страны ранее использовали в стандартах различные индексы звукоизоляции (шумоизоляции). В настоящее время они заменены единым числовым индексом Rw (C; Ctr), установленным в стандарте EN ISO 717-1.

Унифицированный индекс, установленный стандартом EN ISO 717-1, в действительности объединяет три различных показателя и определяется следующим образом:

Rw  (C; Ctr)

где,  Rw   показатель, называемый взвешенным индексом звукоизоляции

C

   поправочное значение для розового шума (более высокие звуки)

Ctr  поправочное значение для транспортного шума (более низкие звуки).

Два поправочных коэффициента были введены для того, чтобы учитывать тип шума, от которого требуется защита: первый индекс (розовый шум) относится к шуму, в котором преобладают высокие и средние частоты; второй (шум дорожного движения) к шуму с преобладанием низких и средних частот.

Эти поправочные значения, выбор которых зависит от источника шума, прибавляются к унифицированному показателю. Следовательно, в зависимости от необходимости, значение шумоизоляции остекления может оцениваться по индексу (Rw + C) или (Rw + Ctr).

В таблице ниже показано, какие поправочные коэффициенты следует применять в зависимости от источника шума.

Выбор поправочных значений к унифицированному показателю в зависимости от источника шума

Источник шума
Rw + C Rw + Ctr
 Играющие дети
 Бытовой шум (разговоры, музыка, радио, телевизор)
 Дискотека
 Шум скоростного шоссе (> 80 км/час)
 Шум городского транспорта
 Скоростной железнодорожный транспорт
 Медленный железнодорожный транспорт
 Близко пролетающий реактивный самолет
 Далеко пролетающий реактивный самолет
 Турбовинтовые самолеты
 Источники средне- и высокочастотного шума
 Источники средне- и низкочастотного шума

Внешний шум, в зависимости от его источника, имеет не только разную интенсивность, но и разную тональность: скоростная дорога, более высокочастотная, имеет другую тональность, чем низкочастотный звук двигателя автобуса или медленно двигающегося транспорта на городской улице; звук самолета или поезда также отличаются по тону. На практике изолировать низкочастотные звуки намного труднее

Пример: остекление с индексом шумоизоляции Rw  (C; Ctr) 38 (-2; -5) обладает следующими характеристиками:

 Для низкочастотного шума:

индекс звукоизоляции Rw + Ctr = 38 – 5 = 33 дБ

 Для высокочастотного шума:

индекс звукоизоляции Rw + C = 38 – 2 = 36 дБ.

Уровень шума, обеспечивающий внутренний акустический комфорт, зависит от внешних условий в зоне расположения здания. Шум, проходящий через остекление, будет восприниматься более раздражающим в тихой местности, чем в центре города. Чем больше разница между шумом, проникающим в здание снаружи, от специфических идентифицируемых источников (проехавшим мотоциклом, например) и неопределенным шумом (особенно сильным в центре города), тем большее раздражение он вызывает.

Одинарное остекление  (листовое или многослойное стекло)  обеспечивает значение индекса звукоизоляции (Rw) от 29 до 43 дБ.

Индекс звукоизоляции (значение Rw  ) стеклопакетов может варьироваться от 29 дБ до 51 дБ.

Для стеклопакета формулы  4-12-4  значение индекса звукоизоляции  равно 29  дБ.  Чтобы улучшить шумозащитные свойства обычного стеклопакета, надо увеличить его массу (толщину стекол), или использовать многослойное стекло и/или более широкую дистанционную рамку.

Для повышения шумозащитных свойств стеклопакетов возможны следующие решения:

 >  несимметричный стеклопакет: используются два стекла различной толщины

>   стеклопакет с одним или двумя многослойными стеклами Stratobel

>   стеклопакет с одним или двумя шумозащитными многослойными стеклами   Stratophone.

На диаграмме представлены уровни шумозащиты, которых можно достичь, используя стекла Planibel, Stratobel и Stratophone в одиночном остеклении или в составе стеклопакета

Самоеинтересное - это то, что двухкамерный стеклопакет не представляет собой ничего особенного с точки зрения звукоизоляции из-за многочисленных резонансов, происходящих в межстекольных воздушных камерах.

Разница в 2-3 дБ!

Что бы понять, что такое 2 дБ, приведу еще пару таблиц с данными:

>   разница в 1 дБ практически не ощутима

>   разница в 3 дБ едва различима

>   разница в 5 дБ отчетливо слышна

>   снижение на 10 дБ эквивалентно 50% уменьшению субъективно воспринимаемой громкости звука

>   снижение на 20 дБ эквивалентно 75% уменьшению субъективно воспринимаемой громкости звука.

▼ Звукоизоляция остекления

Любое остекление, установленное в раму, обеспечивает определенный уровень шумоизоляции. Тем не менее, некоторые типы остекления, такие как многослойное стекло с акустическим полимерным слоем или шумозащитной пленкой PVB, а также некоторые виды стеклопакетов, обладают существенно более высокой акустической эффективностью.

Одинарное остекление обеспечивает значения индекса звукоизоляции  (Rw)  приблизительно от 29 дБ для толщины 4 мм до 35 дБ для толщины 12 мм.

> Значения индекса звукоизоляции Rw многослойного стекла варьируются примерно от 33 для 33.2 до 39 дБ для 88.2

> Значения индекса Rw  многослойного стекла стекло с шумозащитной пленкой PVB варьируются от 35 дБ для 33.2 до 41 дБ для 88.2.

Примечание: звукоизоляция асимметричного многослойного стекла не лучше, чем у симметричного.

▼ Стеклопакет

Показатели звукоизоляции симметричного стеклопакета зачастую хуже, чем у одинарного остекления такой же суммарной толщины.

Звукоизоляцию стеклопакета можно легко улучшить используя асимметричную конструкцию или многослойное стекло.

Симметричный стеклопакет имеет звукоизоляцию Rw в диапазоне от 29 дБ для 4-12-4 до 34 дБ для 10-12-10.

Для улучшения звукоизоляции стеклопакета, первый шаг - использование стекол, существенно отличающихся по  толщине, тогда каждое будет сглаживать недостаток другого.

> Применение в стеклопакете двух стекол разной толщины значительно улучшает эффективность по сравнению с симметричным стеклопакетом

> Асимметричный стеклопакет имеет звукоизоляцию Rw примерно от 34 дБ для 6-15-4 до 38 дБ для 10-15-6.

▼ Стеклопакет с многослойным стеклом

В стеклопакете также можно использовать многослойное стекло.

Ориентировка асимметричного стеклопакета и/или стеклопакета с многослойным стеклом при установке не влияет на акустические свойства остекления. Любое многослойное стекло с пленкой PVB предпочтительно располагать с внутренней стороны, для обеспечения безопасности в случае  разрушения стекла.

Выводы:

> Если эффективность асимметричного стеклопакета недо­статочна, улучшения можно достичь заменой одного или обоих стекол многослойным стеклом или шумозащитным многослойным стеклом

> Улучшение в основном касается области высоких частот

> Стеклопакет с многослойным стеклом обладает звукоизоляцией Rw примерно от 36 дБ для 6-12-44.2 до 41 дБ для 10-12-66.2

> Стеклопакет с шумозащитным многослойным стеклом обладает звукоизоляцией Rw от 40 дБ для 6-12-44.2, до 44 дБ для 10-12-66.2 и 50 дБ для 44.2-20-66.2.

▼ Акустические свойства окон и фасадов в реальных условиях

В реальных условиях акустические характеристики окон и фасадов зависят не только от самого остекления, но также от его размеров, рам и оконной системы, внешнего шума, степени герметичности фасада и т.д.

>  По стандарту EN ISO 140-3 всегда тестируются образцы размером 1.23×1.48 м. Соответственно, для остекления значительно больших размеров, можно ожидать худших характеристик; снижение составляет примерно от 2 до 3 дБ при размерах 5-6 м². Это надо учитывать при выборе остекления

>  Окна и остекление обеспечивают защиту от воздушного шума (шум, распространяющийся по воздуху), в меньшей степени от структурного шума (ударного) низкочастотного шума, распространяющегося по строительным конструкциям

>  Рама не должна иметь неплотностей, следует использовать двойное уплотнение от проникновения воздуха и воды. Хорошая герметичная рама может улучшить звукоизоляцию до 2 дБ по сравнению с указанными характеристиками остекления. И наоборот, значительные неплотности могут уменьшить звукоизоляцию на 10 дБ

>   Окна со ставнями, установленные в наружной коробке, требуют изоляции звукопоглощающими материалами (например, стекловатой или минеральным войлоком)

>   Область примыкания неподвижной части рамы к стене должна быть герметичной. Наружную отделку узла

примыкания предпочтительнее выполнять мягкими герметичными материалами, чем цементированием

>   Наличие вентиляционных решеток или отверстий значительно ухудшает акустические свойства

>   В реальной ситуации звукоизоляция окна зависит от типа наружного шума и угла падения шума на фасад

>   Для обеспечения хорошей звукоизоляции рекомендуется выбирать остекление с чуть лучшими характеристиками, чем требуется по нормам

>   В соответствии с типом шума следует правильно выбирать поправочный индекс Rw + C или Rw + Ctr.

▼ Выводы

Суммируя изложенные выше факторы, влияющие на звукоизоляцию:

>  Одинарное остекление:

· увеличение толщины: небольшое улучшение

· использование многослойного или шумозащитного многослойного стекла: значительное улучшение.

>  Стеклопакет

· всегда используйте асимметричную конструкцию

· используйте широкий воздушный зазор

· используйте по мере возможности толстое стекло

· используйте многослойное стекло (обычная пленка PVB или безопасная) вместо одного или обоих монолитных стекол

· используйте многослойное стекло с шумозащитной пленкой PVB для достижения высокого уровня звукоизоляции.

Факторы, не влияющие на уровень звукоизоляции остекления:

>  ориентация стекол

>  покрытия на стекле

>  закалка стекла

>  использование аргона (улучшающего теплоизоляцию).



Приведенные здесь индексы звукоизоляции получены измерениями в независимой лаборатории для остекления размером 1.23 м на 1.48 м в соответствии со стандартом EN ISO 140-3.

В реальной ситуации показатели звукоизоляции могут изменяться в соответствии со следующими параметрами:

>  фактические размеры остекления/рамы

>  характеристики оконной системы

>  воздухопроницаемость окна

>  акустические внешние условия (тип источника звука, расположение относительно источника, и т.д.)

>  акустические характеристики других элементов конструкции.

Чтобы оценить звукоизоляцию на объекте, эти параметры следует учитывать при выборе остекления. В некоторых случаях требуется консультация специалистов по акустике или, более того, испытания на стеклах реальных размеров.




класс звукоизоляции ПВХ-окон в квартире, шумоизоляционные и звукоизоляционные материалы

Тонкости процесса шумоизоляции окон

Любой человек мечтает о комфортном доме. Чтобы в помещении было уютно и тепло, нужно первым делом позаботиться о теплоизоляции, а также оградить себя от разных шумов, которые нарушают спокойный отдых. Одним из таких вариантов является звукоизоляция окон.

Тонкости процесса шумоизоляции окон Тонкости процесса шумоизоляции окон

Особенности

Как известно, шум из улицы очень плохо влияет на нервную систему и сон, а также на возможность сконцентрироваться над чем-либо. Современные окна ПВХ способны помочь в решении этих проблем. На сегодняшний день уже существуют однокамерные и многокамерные конструкции. Однокамерные ПВХ конструкции представляют собой два стекла, находящиеся друг от друга на расстоянии до шестнадцати миллиметров. Их контур имеет резиновый уплотнитель.

Тонкости процесса шумоизоляции окон Тонкости процесса шумоизоляции окон

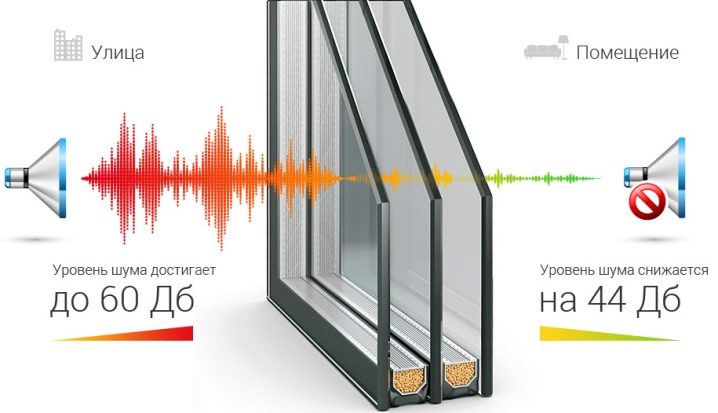

Однокамерная модель считается самой дешевой. Поглощение шума с улицы работает до 25 дБ. Поэтому покупать такие модели окон есть смысл только владельцам домов, находящихся в тихих районах. А также они подойдут для дач и нежилых помещений. В других случаях нужно обратить внимание на конструкции с более высоким уровнем звукоизоляции.

Тонкости процесса шумоизоляции окон Тонкости процесса шумоизоляции окон

Многокамерные модели состоят из трех и более стекол. Между ними находится резиновая прокладка. Они пользуются большой популярностью, но все же имеют и некоторые недостатки. Это высокая цена и тяжесть конструкции. Чем больше будет камер, тем толще будет рама, а значит и пространство для подоконника уменьшится.

Стеклопакет является одним из основных компонентов окна, которые защищают от шума. Обычно оконные компании предлагают окна, имеющие двухкамерный стеклопакет. Каркасы пластиковых окон состоят из профилей, которые имеют до семи камер. Это значит, что стеклопакет должен быть намного толще. Установив такие окна, можно защитить себя от самых раздражающих и громких звуков. Но если дом находится у железной дороги или аэропорта, то даже этого будет недостаточно.

Тонкости процесса шумоизоляции окон Тонкости процесса шумоизоляции окон

Особое внимание придают окнам из древесины. Окна, имеющие раздельные или спаренные створки, обладают асимметрическим остеклением, которое прекрасно защитит от шума на улице. Во внутренней части ставится стеклопакет, а во внешней – триплекс или очень толстое стекло.

Важно помнить, что для качественной звукоизоляции недостаточно просто рассмотреть особенности всех стеклопакетов и выбрать для себя какой-то из них. Нужно правильно установить окна, сделать откосы, а также загерметизировать монтажные швы.

Тонкости процесса шумоизоляции окон Тонкости процесса шумоизоляции окон

От чего зависит?

Конечно, шумоизоляция окон ПВХ в квартире зависит не только оттого, какая толщина стекол, но и от других факторов. И поэтому, чтобы подобрать хорошую модель, очень важно исходить из бытовых реальностей.

Основные факторы, которые влияют на качество звукоизоляции, являются следующие:

  • шумоизоляционный класс профиля окна;
  • звукоизоляция стеклопакета;
  • герметичность окна, находящегося в закрытом виде;
  • герметичность стыков окна.

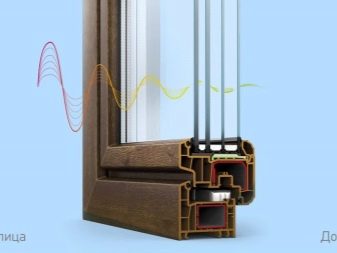

Конечно же, оконный профиль очень сильно влияет на звуки, которые проходят через окно, но все же не являются главным фактором. Ведь его площадь намного меньше чем сам стеклопакет. И поэтому основной шум проходит сквозь стеклопакет, а не через профиль. А бытующее мнение о том, что металлопластиковые профили хорошо защищают помещение от посторонних шумов, является ошибочным. Главное – это конструкция стеклопакета.

Тонкости процесса шумоизоляции окон

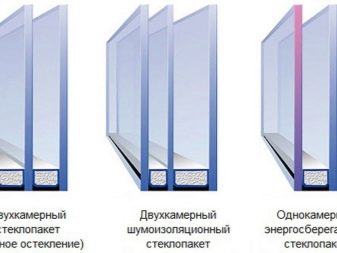

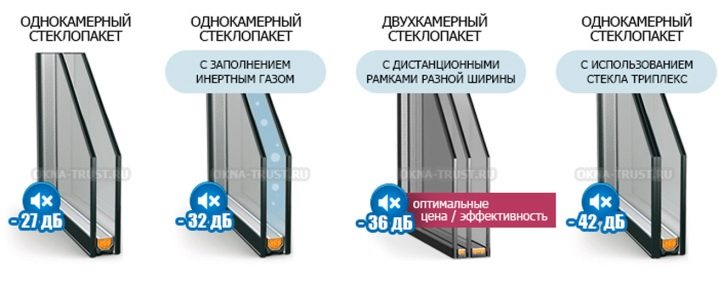

Существуют сравнительные таблицы уровней шумоизоляции стеклопакетов, из которых можно выделить следующие разновидности окон:

  • однокамерный стандартный стеклопакет имеет в наличии два стекла толщиной по четыре миллиметра и одну камеру шириной двенадцать миллиметров. Такая конструкция может поглощать шум до 25 дБ;
  • двухкамерный стандартный стеклопакет имеет в наличии три стекла, каждое по четыре миллиметра плюс две камеры по шесть миллиметров. Поглощение звуков доходит до 26,5 дБ;
  • стеклопакет двухкамерный состоит из трех толстых стекол. Два из них по четыре миллиметра, а одно – шесть. А также в его состав входит две камеры по шесть миллиметров. Уровень поглощения звуков достигает до 28 дБ;
  • двухкамерный асимметрический стеклопакет – это три стекла по четыре миллиметра плюс две камеры. Одна толщиной в шесть миллиметров, а вторая – в десять миллиметров. Поглощение звука доходит до 29,5 дБ;
Тонкости процесса шумоизоляции окон Тонкости процесса шумоизоляции окон
  • двухкамерный асимметрический стеклопакет со створкой с толстым стеклом имеет три стекла по четыре миллиметра и одно в шесть миллиметров. Он обладает двумя камерами шириной шесть и десять миллиметров и одной створкой 26 миллиметров. Такая конструкция поглощает звуки до 37 дБ;
  • двухкамерный асимметрический стеклопакет с инертным газом имеет три стекла по четыре миллиметра, две камеры по шесть и десять миллиметров. Поглощение звуков до 33 дБ;
  • двухкамерный асимметрический стеклопакет с трехслойным стеклом имеет три стекла, два из которых по четыре миллиметра, третье – девять. В него входит две камеры по шесть и десять миллиметров. Поглощает звуки до 34 дБ;
  • асимметрический трехкамерный стеклопакет имеет четыре стекла. Два из них по четыре миллиметра, два – по шесть. В него входит три камеры, одна восемь миллиметров и две по шестнадцать миллиметров. Поглощает звуки до 34 дБ.
Тонкости процесса шумоизоляции окон Тонкости процесса шумоизоляции окон

Как видно из вышеописанного, свойства звукоизоляции меняются в зависимости от параметров стеклопакета. Меняется и их толщина, и количество, и даже ширина камер. Лучшим результатом является конструкция, которая оснащена дополнительной створкой или имеет инертный газ.

Звукоизоляционные стеклопакеты разделяются между собой дистанционными рамками, которые изготовлены на основе полимерной пены. Они почти не пропускают звуковые волны. Сейчас существуют такие оконные системы, которые снижают шумы на 48 дБ.

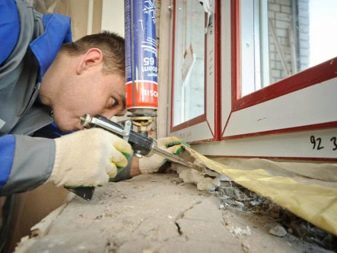

Кроме стекол, на качество шумоизоляции влияет герметичность притвора и то, насколько плотно соединены между собой места соприкосновения стеклопакета с профилем.

Тонкости процесса шумоизоляции окон

Материалы

Шумоизоляционные оконные блоки изготавливаются из разных материалов. Не стоит долго задумываться какие из них приобрести, ведь современные технологии позволяют любой материал сделать и долговечным, и звукоизолирующим.

Тонкости процесса шумоизоляции окон Тонкости процесса шумоизоляции окон

Из пластика

На сегодняшний день стеклопакеты чаще всего делают из пластмассовых профилей. Их отличает привлекательный внешний вид и надежность конструкции. Кроме того, они помогают сохранить тепло в помещении. А также отвечают за его звукоизоляцию. Делая звукоизоляционные оконные блоки, чаще всего используют пятикамерные профили из пластика.

Окна из такого материала в зимний период не пропускают в дом холод, а летом, наоборот, защищают от палящих солнечных лучей. Такие конструкции не требуют дополнительной отделки, они сохраняют свой первоначальный цвет на протяжении всего срока действия. Одними из самых популярных и дешевых являются окна, имеющие белый цвет. Такой цвет, по сути, является универсальным и хорошо смотрится в любом интерьере и экстерьере. Ну а тем, кому белые окна кажутся слишком скучными, стоит присмотреться к более ярким моделям.

Есть как однотонные цветные модели, так и стилизованные под древесину или какой-то другой материал.

А также не стоит забывать, что окна из пластика имеют большую герметичность, которая может привести к изменению температурного режима. Поэтому нужно подумать и о вентиляции. Для этого необходимо оснастить их такими элементами, как специальные москитные сетки. Это позволит на регулярной основе проветривать помещение в любое время года.

Тонкости процесса шумоизоляции окон Тонкости процесса шумоизоляции окон

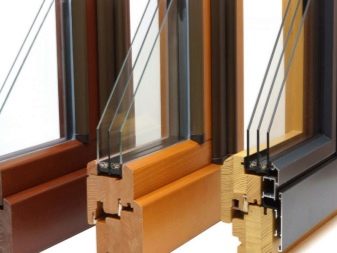

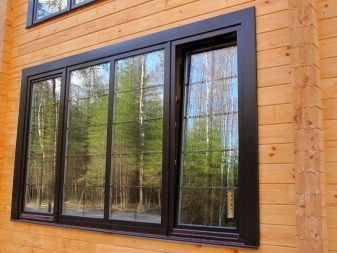

Из дерева

С появлением пластиковых конструкций многие стали заменять классические деревянные рамы белыми пластмассовыми вариантами. Но и у таких моделей со временем нашлись свои недостатки, поэтому специалисты решили вернуться к проверенным материалам, в том числе и к древесине.

Сейчас на современных строительных рынках появилось много деревянных оконных систем с повышенной шумоизоляцией. Они имеют спаренные или раздельные полотна, поэтому могут быть хорошо звукоизолированы даже без особых стеклопакетов. Рамы таких конструкций в основном делаются из ореха, сосны или дуба. Это не может не радовать, ведь древесина – это экологически чистый материал, который имеет прекрасные шумопоглощающие качества. Но если такой материал не обработать специальными средствами, то он не прослужит долго.

Комбинированные

Самыми дорогими являются деревянно-алюминиевые окна, которые сочетают в себе все характеристики разных материалов. Экраны таких конструкций обладают свойством глушения шума. Кроме того, они отличаются повышенной прочностью.

А также не стоит забывать и о подоконниках, которые так же, как и окна могут быть из разных материалов. Это может быть и дерево, сохраняющее тепло и имеющее привлекательный внешний вид, и камень, который добавит помещению некоторого шарма, и пластик.

Пластиковые подоконники для безопасности покрывают пленкой, которая легко снимается после монтажных работ.

Комбинированные модели – это оптимальный вариант для тех, кто готов тратить деньги на качественный продукт, и хочет быть полностью довольным результатом.

Они и смотрятся красиво, и долго сохраняют свой привлекательный внешний вид, и радуют высоким качеством.

Тонкости процесса шумоизоляции окон Тонкости процесса шумоизоляции окон

Как сделать своими руками?

Очень часто люди сталкиваются с такими ситуациями, как образование щелей в уже установленных окнах. Но ведь не каждый человек может позволить себе поменять старые окна на новые. И поэтому, чтобы улучшить их шумоизоляцию, необязательно обращаться к специалистам, можно сделать это самостоятельно.

  • Первым делом необходимо очень тщательно заделать все трещины и швы, которые образовались между стеной и окном. Это можно сделать при помощи пены. Главное – чтобы после заделки не осталось никаких пустот. Ведь именно они помогают звуку проникнуть в помещение. Затем поверх монтажной пены, нужно нанести слой штукатурки.
  • Разобравшись со щелями, можно переходить к следующему этапу. Для этого нужно проверить как сделано устройство и монтаж фурнитуры. Если все сделано качественно, то все элементы будут плотно прижаты к поверхности окна. Когда же окна не закрываются плотно, то и шум будет заходить в комнату. Чтобы решить эту проблему, нужно заняться регулировкой окна. Для этого необходимо открыть створку окна. На ее фронтоне находится регулировочный болт. Далее, нужно найти головку болта и с ее помощью отрегулировать прижим. Чтобы проверить, правильно ли отрегулировано окно, нужно просунуть лист бумаги между стеклопакетом и створкой окна. Если листок трудно вытащить, значит, окно отрегулировано правильно.
Тонкости процесса шумоизоляции окон Тонкости процесса шумоизоляции окон
  • Стоит проверить уплотнители. Если они плохо прижимаются к окну, значит, их нужно поменять. Для этого аккуратно убирается старая резинка и остатки клея. Поверхность необходимо протереть, и только потом при Чтобы монтажные работы шумоизолирующих окон были правильными, нужно следовать таким правилам, как:ступать к оклейке нового уплотнителя. По окончании работы необходимо дать ему высохнуть, и только после этого закрыть окно.
  • Чтобы отрегулировать и шумоизолировать деревянные рамы, нужно снять с петель створку и вытащить из нее стекло. Затем, нанести метки для облегчения обратного процесса. Взяв рулетку, необходимо сделать все замеры. Если результат не устраивает, тогда нужно подогнать их под стандарты, а затем установить назад. После того как все работы проведены, нужно избавиться от излишков пены и привести окно и комнату в порядок.
Тонкости процесса шумоизоляции окон Тонкости процесса шумоизоляции окон

Советы

Если все работы сделаны правильно, то можно избавиться не только от шума, но и от холода и пыли. Однако чтобы это случилось, необходимо прислушаться к рекомендациям и советам специалистов. Чтобы монтажные работы шумоизолирующих окон были правильными, нужно следовать таким правилам, как:

  • обязательно избегать перекосов рам, ведь даже незначительное отклонение от нормы может снизить плотность притвора. В результате звукоизоляция будет плохой, плюс ко всему в зимнее время можно будет почувствовать продувание;
  • монтажную пену нужно выбирать только с высокими показателями и хорошей звукоизоляцией – примерно до шестидесяти дБ;
  • заполнение швов необходимо делать обязательно с обеих сторон – и с улицы, и в комнате. Такой подход гарантирует качество звукоизоляции;
  • величина монтажного зазора должна быть не больше тридцати миллиметров;
  • чтобы герметизация проема окна была тщательной, необходимо сделать правильные откосы.
Тонкости процесса шумоизоляции окон Тонкости процесса шумоизоляции окон

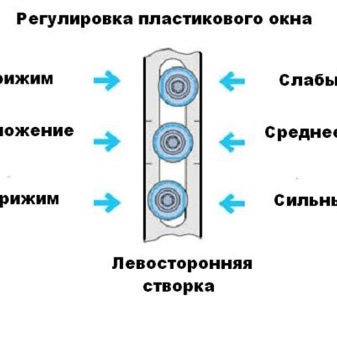

А также не стоит забывать о том, что створки окна должны очень плотно прилегать к раме. Для этого, как говорилось выше, нужно просунуть лист бумаги между ними и проверить, насколько легко он вытягивается обратно.

Чтобы человек мог прекрасно себя чувствовать дома, необходимо избавиться от шумов исходящих из улицы. Для этого стоит побеспокоиться о хороших оконных стеклопакетах. Их можно приобрести новые, а можно и подремонтировать старые. Процесс шумоизоляции не займет много времени и сил, поэтому ее можно сделать даже своими руками. И тогда, приходя домой, можно спокойно отдохнуть от шума на работе и на улице, и, наконец, расслабиться.

Обзор о шумоизоляции окон смотрите в видео ниже.

Таблица сравнения стеклопакетов различного назначения

В государственных стандартах, все оценки теплоизолирующих свойств окон определялись величинной сопротивления стеклопакета теплопередаче - приведенное сопротивление теплопередаче стеклопакета. Ниже приведена выдержка из ГОСТ 30674-99 "БЛОКИ ОКОННЫЕ ИЗ ПОЛИВИНИЛХЛОРИДНЫХ ПРОФИЛЕЙ. ТЕХНИЧЕСКИЕ УСЛОВИЯ", которая позволяет сделать вывод о различиях в сопротивляемости окон холоду при различных стеклопакетах. Измерения по теплоизоляции проводились для оконных блоков с отношением площади остекления к площади изделия, равным 0,7, и средней толщиной комбинации профилей 58-62 мм

* Приведенное сопротивление теплопередаче.
Roпр (м2 °C/Вт) используется для общей оценки всей светопрозрачной конструкции. Чем больше этот показатель, тем меньше теплопередача через конструкцию.
Требуемые значания коэффициента сопротивления теплопередачи согласно ГОСТу для жилых зданий в городах Калининград, С-Петербург, Москва, Иркутск эта величина составляет соответственно 0,40; 0,48; 0,55; 0,65

**Увеличение шумоизоляции на 10 Дб снижает уровень шума на 50%.
Факторы, влияющие на шумоизоляцию:

  • Толщина стекла – чем выше номинал стекла, тем лучше шумоизоляция;
  • Формула стеклопакета – ассиметричный стеклопакет, с применением разных толщин стекол, при одинаковых дистанционных рамках, значительно повышает шумоизоляцию;
  • Эластичность стекла – применение ПВБ слоя в составе триплекса значительно улучшает шумоизоляцию, т.к. ПВБ является отличным звукопоглотителем;
  • Ширина дистанционной рамки – применение широкой дистанционной рамки увеличивает шумоизоляцию, однако дистанционная рамка более 16 мм провоцирует возникновение конвекции*, которая в свою очередь значительно снижает теплофизические свойства стеклопакета.
Значительно снизить конвекцию можно при использовании Аргона.
Это надо учитывать: Аргон НЕ ВЛИЯЕТ на шумоизоляцию, его функция повышать теплофизические свойства!

***И-стекло (стекло с мягким покрытием)
Стеклопакет с И-стеклом производится в процессе вакуомно-магнетронного напыления энергосберегающего слоя – серебра. За счет слоя серебра поверхность стекла становиться электропроводной, и электромагнитное излучение свыше определенной волновой длинны большей частью отражается от этой металлической поверхности.

Таблица сравнения свойств стеклопакетов

Стеклопакет - структура покрытия и камер Стеклопакет - описание и структура элементов

Стеклопакет Толщина стеклопакета, мм Удельный вес, кг/м2 Коэффициент сопротивления теплопередачи, М2°С/Вт * Снижение шума, Дб**
4-16-4 24 20 0,32 30
4-16Ar-4И* 24 20 0,66 30
6-14-4 24 25 0,32 34
6-14Ar-4И* 24 25 0,64 34
4-10-4-10-4 32 30 0,47 31
4-10Ar-4-10Ar-4И* 32 30 0,71 31
6-10-4-8-4 32 35 0,46 36
6-10Ar-4-8Ar-4И* 32 35 0,69 36
4-16-4-12-4 40 30 0,51 34
4-16Ar-4-12Ar-4И* 40 30 0,75 34
6-14-4-12-4 40 35 0,50 37
6-14Ar-4-12Ar-4И* 40 37 0,74 36

Шумоизоляция стеклопакетов таблица сравнительная — Портал о стройке



Source: vitrail.spb.ru

Читайте также

Стеклопакеты представляют собой сложную конструкцию, состоящую их двух (однокамерные стеклопакеты) или более (например, двухкамерные) стекол. Дистанционные рамки и герметики соединяют между собой стекла, создавая при этом герметические полости, заполненные осушенным воздухом.

Студия Стеклянных Решений «Витраль», производя установку и монтаж алюминиевых светопрозрачных конструкций, использует стекла «Pilkington» лучшего качества марки М-1 ГОСТ 111-2001, которые обеспечивают безопасность конструкций от силовых ударов, позволяют наряду с алюминиевым профилем сохранить тепло, звуконепроницаемость в помещении.

ЭНЕРГОСБЕРЕГАЮЩИЕ СТЕКЛОПАКЕТЫ

Стеклопакеты, состоящие из энергосберегающих стекол и заполненные аргоном позволяют улучшить теплоизолирующие свойства алюминиевых светопрозрачных конструкций вашего помещения.

Энергосберегающие стекла обладают наиболее важной функцией стекол  — высокой теплоизоляцией. Такие стекла препятствуют теплопотерям, связанным с явлением теплового излучения.

Энергосберегающее стекло в настоящее время выпускают в основном, с двумя типами покрытий: так называемое К-стекло (Low-Е) — твердое покрытие и I-стекло (Double Low- E) мягкое покрытие.

Студия Стеклянных Решени «Витраль» предлагает энергосберегающее К-стекло, сочетающее в себе наилучшие свойства: нейтральный цвет, исключительная  теплоизолирующая способность и простота обработки.

К-стекло обычно применяется в качестве внутреннего в стеклопакетах, причем покрытие обращено в сторону межстекольного пространства. Это нагревает внутреннюю поверхность, что уменьшает конденсацию и тягу, вызванную разностью температур.

Энергосберегающее К-стекло обладает следующими преимуществами:

• улучшает теплоизоляцию/сокращает потери тепла, затраты на отопление;
• оптимизирует солнечное тепло;
• уменьшает конденсацию;
• уменьшает холодное излучение и тягу;
• пропускаемость и отражение нейтрального цвета;
• высокая светопропускаемость;
• возможность остекления вместе с солнцезащитным стеклом.

СРАВНИТЕЛЬНАЯ ТАБЛИЦА СТЕКЛОПАКЕТОВ ПО ШУМО- и ТЕПЛОИЗОЛЯЦИИ:

Тип остекления

Описание

Формула стеклопакета, мм

Толщина стеклопакета, мм

Вес стеклопакета, кг/м2

Пропускание видимой части спектра

Звукоизоляция, дБА

Коэффициент сопротивления теплопередаче, м2С/Вт

Однокамерный

стеклопакет

Стандартная тепло- звукоизоляция

4-16-4

24

20

80%

26

0,32

Двухкамерный стеклопакет

Дополнительная теплоизоляция

4-12-4-8-4

32

30

72%

28

0,50

Однокамерный стеклопакет с энергосбережением

Усиленная теплоизоляция

4LowE-16ar-4

24

20

73%

26

0,62

Однокамерный звукоизолирующий стеклопакет

Дополнительная звукоизоляция

4-14-6

24

24

74%

34

0,32

Двухкамерный звукоизолирующий стеклопакет

Усиленная тепло-звукоизоляция

4-10-4-8-6

32

34

67%

35

0,50

Однокамерный звукоизолирующий стеклопакет с энергосбережением

Дополнительная звукоизоляция с усиленной теплоизоляцией

4LowE-15ar-5

24

22

70%

32

0,62

Однокамерный звукоизолирующий стеклопакет с энергосбережением

Усиленная звукоизоляция с усиленной теплоизоляцией

4LowE-14ar-6

24

24

69%

34

0,62

Однокамерный звукоизолирующий стеклопакет с энергосбережением

Максимальная тепло- звукоизоляция

4LowE-12ar-8

24

28

69%

35

0,62

Однокамерный энергосберегающий стеклопакет с «теплым краем»

Максимальная теплоизоляция

4-LowE-16arTherm-4

24

20

73%

26

0,68

Двухкамерный стеклопакет с энергосбережением

Максимальная теплоизоляция

4LowE-12ar-4-8-4

32

30

66%

28

0,77

Двухкамерный звукоизолирующий стеклопакет с энергосбережением

Максимальная тепло- звукоизоляция

4LowE-10ar-4-8-6

32

30

65%

35

0,77



Теплопроводность стеклопакетов: сравнительная таблица | Dacha.news

Насколько двойной стеклопакет эффективнее одинарного? Имеет ли смысл установка K и i-стекол? Играет ли роль толщина воздушной прослойки и заполнение аргоном? И какая между всем этим разница?

Все ответы в одной простой таблице.

Для удобства сравнения за базовый уровень был взят обычный однокамерный стеклопакет с четырехмиллиметровыми стеклами и межстекольным расстоянием в 16 мм. Также в таблицу добавлены сравнительные значения шумоизоляции стеклопакетов и разница в стоимости.

Сравнительная таблица эффективности стеклопакетов

Формула стеклопакета
(«к» — К-стекло, «а» — аргон)
 Толщина, мм На сколько «теплее», % На сколько «тише», % На сколько дороже, % Сопр. теплопер., м2*С/Вт Звукоизол., дБА
4 — 6 — 4 14 -15% -16% 0,308 30
4 — 8 — 4 16 -9% -13% 0,33 30
4 — 10 — 4 18 -4% -10% 0,347 30
4 — 12 — 4 20 -1% -6% 0,358 30
4 — 16 — 4 24 0,361 30
4 — 14 — 4 22 0% -3% 0,362 30
4 — 6 — 4к 14 7% 46% 0,386 30
4к — 6 — 4к 14 11% 107% 0,4 30
4 — 8 — 4к 16 24% 49% 0,446 30
4 — 6 — 4 — 6 — 4 24 25% 32% 39% 0,452 34
4к — 8 — 4к 16 30% 111% 0,469 30
4 — 6а — 4к 14 31% 66% 0,472 30
4 — 8 — 4 — 8 — 4 28 37% 41%

Сравнительные характеристики стеклопакетов

Стеклопакет — светопрозрачный элемент окона, представляющий из себя герметичную конструкцию из двух или более стекол, скрепленных между собой алюминиевой или пластиковой дистанционной рамкой ( спейсером ). Пространство между стеклами называют камерой стеклопакета, и в зависимости от количества камер стеклопакеты бывают однокамерными, двухкамерными и, реже, трехкамерными.

Стоит отметить, что от ширины камеры ( дистанции между стеклами ) зависит «теплее» или «холоднее» будет стеклопакет. Оптимальной шириной камеры является значение от 16 до 20мм. Если межстекольное пространство более 20мм, то происходит увеличение конвективной теплопередачи, в результате чего воздух в камере быстрее охлаждается.

Далее приведены сравнительные характристики стеклопакетов по теплопроводности и звукоизоляции (таблица)

Формула стеклопакета — элементы конструкции стеклопакета, перечисленные в виде цифр, обозначающих толщину элемента в миллиметрах. Отсчет начинается от наружнего ( уличного) стекла. Например: 4-16-4 обозначает однокамерный стеклопакет с двумя обычными стеклами толщиной 4мм и воздушной камерой (межстекольным пространством) 16мм.

К — стекло с нанесенным на него прозрачным теплоотражающим напылением ( низкоэмиссионное стекло). Характерной особенностью таких стекол является их способность отражать тепловое излучение из помещения обратно в помещение. Если температура в помещении имеет положительное значение ( хотя бы +1 по Цельсию), то на низкоэмиссионном стекле всегда будет положительная температура, вне зависимости от температуры на улице.

Однокамерные стеклопакеты

Формула стеклопакета Сопротивление теплопередаче Звукоизоляция., дБА
4 — 6 — 4 ( 14мм ) 0,308 кв.м*С/Вт 30
4 — 8 — 4 ( 16мм ) 0,330 кв.м*С/Вт 30
4 — 10 — 4 ( 18мм ) 0,347 кв.м*С/Вт 30
4 — 12 — 4 ( 20мм ) 0,358 кв.м*С/Вт 30
4 — 14 — 4 ( 22мм ) 0,361 кв.м*С/Вт 30
4 — 16 — 4 ( 24мм ) 0,362 кв.м*С/Вт 30
4 — 16 — 4 К ( 24мм ) 0,524 кв.м*С/Вт 30

Двухкамерные стеклопакеты

Формула стеклопакета Сопротивление теплопередаче Звукоизоляция., дБА
4 — 6 — 4 — 6 — 4 ( 24мм ) 0,452 кв.м*С/Вт 34
4 — 8 — 4 — 8 — 4 ( 28мм ) 0,495 кв.м*С/Вт 35
4 — 10 — 4 — 10 — 4 ( 32мм ) 0,529 кв.м*С/Вт 36
4 — 12 — 4 — 12 — 4 ( 36мм ) 0,555 кв.м*С/Вт 37
4 — 14 — 4 — 14 — 4 ( 40мм ) 0,561 кв.м*С/Вт 38
4 — 6 — 4 — 6 — 4 К ( 24мм ) 0,526 кв.м*С/Вт 34

Преимущества энергосберегающих стеклопакетов

Из таблицы видно, что однокамерный стеклопакет шириной 24мм, оснащенный энергосберегающим стеклом обладает значительно большей сопротивляемостью теплопередаче, чем двухкамерный аналогичной ширины. Другим, немаловажным преимуществом низкоэмиссионного стекла является то, что на таком стекле температура всегда плюсовая — этот фактор влияет на значительное уменьшение конденсата на окнах и, соответственно, его обмерзание при резком снижении температуры на улице. Поэтому, если Вам необходимо заменить стеклопакет, то целесообразнее заказывать изделие именно с энергосберегающими стеклами. Это в некоторой степени увеличит стоимость стеклопакета, но по тепловым характеристикам будет намного лучше, особенно в таких регионах как Москва или Московская область.

От чего зависит звукоизоляция окон

Применительно к стеклопакетам, звукоизоляция окон зависит от двух факторов: количества камер и их размеров. Из приведенных выше таблиц видно, что тройной стеклопакет ( у которого 3 стекла и 2 камеры ) обладает лучшими звукоизолирующими свойствами. Расстояние между стеклами ( дистанция ) так же влияет на шумоизоляционные характеристики, однако не стоит забывать, что при очень большой ширине камеры ( более 18мм) ухудшаются тепловые показатели. Гораздо эффективнее другой способ — изготавливать стеклопакет с двумя камерами разной ширины. Если ширина окнного профиля позволяет, можно установить стеклопакет с более толстыми стеклами ( 5 или 6 миллиметров), а наполнение камер инертным газом ( как правило, используется аргон) сделает Ваши окна максимально бесшумными. Правда, такая модернизация увеличивает стоимость окна почти втрое. И второй момент — подобная конструкция становится значительно тяжелее, что недопустимо в некоторых случаях, таких например, когда створка окна или балконная дверь очень широкие ( более 90 см).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
