Таблица сравнения стеклопакетов различного назначения



Задать вопрос консультанту или вызвать замерщика

Ваше сообщение:

Ваш адрес (улица, номер дома):

Как к Вам обращаться:

Ваш контактный телефон:

Ваш адрес e-Mail:

В государственных стандартах, все оценки теплоизолирующих свойств окон определялись величинной сопротивления стеклопакета теплопередаче — приведенное сопротивление теплопередаче стеклопакета. Ниже приведена выдержка из ГОСТ 30674-99 «БЛОКИ ОКОННЫЕ ИЗ ПОЛИВИНИЛХЛОРИДНЫХ ПРОФИЛЕЙ. ТЕХНИЧЕСКИЕ УСЛОВИЯ», которая позволяет сделать вывод о различиях в сопротивляемости окон холоду при различных стеклопакетах. Измерения по теплоизоляции проводились для оконных блоков с отношением площади остекления к площади изделия, равным 0,7, и средней толщиной комбинации профилей 58-62 мм

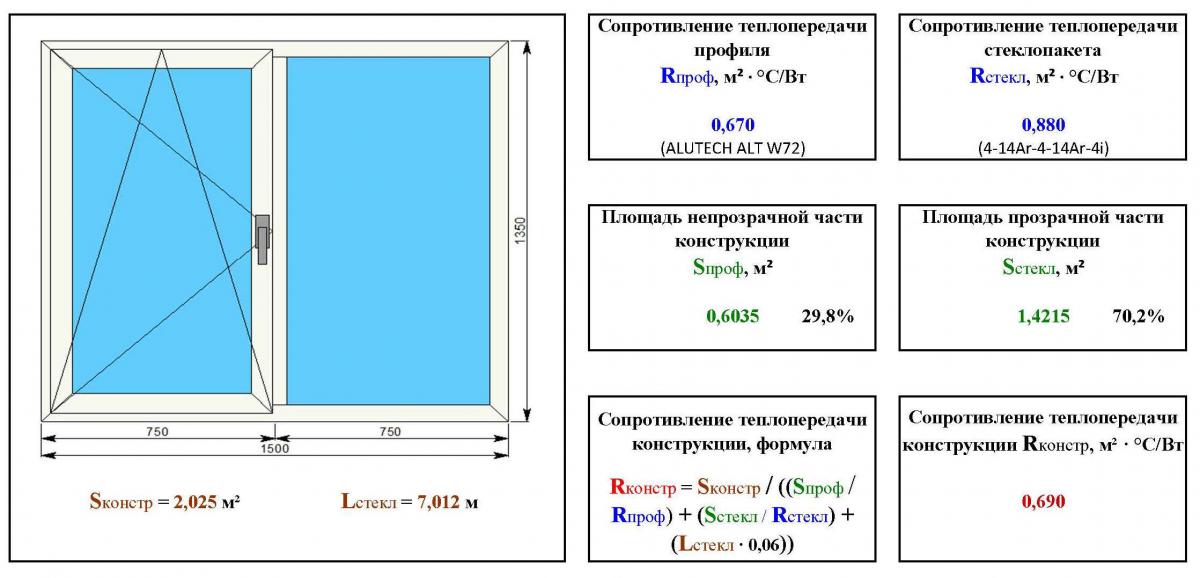

* Приведенное сопротивление теплопередаче.
Roпр (м2 °C/Вт) используется для общей оценки всей светопрозрачной конструкции.

Чем больше этот показатель, тем меньше теплопередача через конструкцию.
Требуемые значания коэффициента сопротивления теплопередачи согласно ГОСТу для жилых зданий в городах Калининград, С-Петербург, Москва, Иркутск эта величина составляет соответственно 0,40; 0,48; 0,55; 0,65

**Увеличение шумоизоляции на 10 Дб снижает уровень шума на 50%.
Факторы, влияющие на шумоизоляцию:

• Толщина стекла – чем выше номинал стекла, тем лучше шумоизоляция;

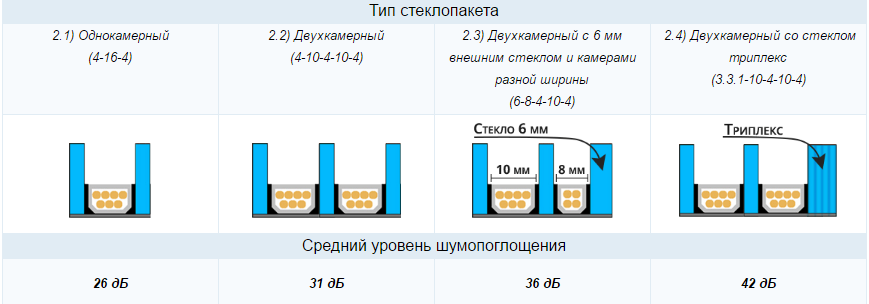

• Формула стеклопакета – ассиметричный стеклопакет, с применением разных толщин стекол, при одинаковых дистанционных рамках, значительно повышает шумоизоляцию;
• Эластичность стекла – применение ПВБ слоя в составе триплекса значительно улучшает шумоизоляцию, т.к. ПВБ является отличным звукопоглотителем;
• Ширина дистанционной рамки – применение широкой дистанционной рамки увеличивает шумоизоляцию, однако дистанционная рамка более 16 мм провоцирует возникновение конвекции*, которая в свою очередь значительно снижает теплофизические свойства стеклопакета.

Значительно снизить конвекцию можно при использовании Аргона.
Это надо учитывать: Аргон НЕ ВЛИЯЕТ на шумоизоляцию, его функция повышать теплофизические свойства!

***И-стекло (стекло с мягким покрытием)
Стеклопакет с И-стеклом производится в процессе вакуомно-магнетронного напыления энергосберегающего слоя – серебра. За счет слоя серебра поверхность стекла становиться электропроводной, и электромагнитное излучение свыше определенной волновой длинны большей частью отражается от этой металлической поверхности.

Стеклопакет	Толщина стеклопакета, мм	Удельный вес, кг/м2	Коэффициент сопротивления теплопередачи, М2°С/Вт *	Снижение шума, Дб**
4-16-4	24	20	0,32	30
4-16Ar-4И*	24	20	0,66	30
6-14-4	24	25	0,32	34
6-14Ar-4И*	24	25	0,64	34
4-10-4-10-4	32	30	0,47	31
4-10Ar-4-10Ar-4И*	32	30	0,71	31
6-10-4-8-4	32	35	0,46	36
6-10Ar-4-8Ar-4И*	32	35	0,69	36
4-16-4-12-4	40	30	0,51	34
4-16Ar-4-12Ar-4И*	40	30	0,75	34
6-14-4-12-4	40	35	0,50	37
6-14Ar-4-12Ar-4И*	40	37	0,74	36

инструкция по звукоизоляции и сравнительная таблица стеклопакетов

Шумоизоляционные окна — надежные и современные системы, которые позволяют сделать квартиры или дома непроницаемыми от внешних шумов, звуков с улиц, лестничных площадок, соседского ремонта. Установка подобных конструкций не является чем-то необычным для мегаполисов, городов небольших размеров или сел, но следует правильно подходить к процессу выбора окон и системе звукоизоляции помещений.

Содержание

• Что влияет на звукоизоляцию окон
• Правильный монтаж: что учитывать
• Инструкция по звукоизоляции самостоятельно
• Инструкция по звукоизоляции окон, в которых стоят деревянные рамы

Не стоит пренебрегать комплексом факторов, которые определяют качество используемой шумоизоляционной оконной конструкции. К ним стоит отнести:

• Звукоизоляционный класс, к которому относится профиль.
• Класс шумоизоляции самого стеклопакета.
• Уровень герметичности пакета, когда он закрыт.
• Насколько высок уровень герметичности оконных стыков.
• Конструкция стеклопакетов.
• Уровень окружающих дом звуков. Это поможет правильно определить класс звукоизоляции окна, герметичность швов и стыков.

Оконный профиль определяет, насколько шумы будут проникать в квартиру. Основной звук проходит не через профиль, а через стеклопакет.

Внимание надо уделить и другим особенностям:

• Толщина окон.
• Расстояния между стеклами. Чем оно больше, тем будет выше уровень шумоизоляции квартиры.
• Толщина стекол. Рекомендуется выбирать стеклопакеты, в которых стекла будут разной толщины. Обычно выбирают комбинированные стеклопакеты, например, монолитные стекла и триплекс.
• Наличие дополнительных контуров уплотнителя.
• Наличие щелей между стенами и оконными рамами. Для получения идеальной звукоизоляции, стоит использовать специальную монтажную пену, которая обладает высокой плотностью и эластичностью.
• Проемы при монтаже не надо выравнивать пластиковыми откосами и гипсокартонном. Лучше применить штукатурку и шпаклевку.
• Под окна надо ставить не пластиковые подоконники, а каменные, мраморные или гранитные.

Для достижения более высокого эффекта от шумоизоляции квартиры, стоит выбирать стеклопакеты, в которых есть две или три камеры окон. Рекомендуется выбирать варианты не с обычными стеклами, а конструкции со специальными материалами.

Довольно популярными являются стеклопакеты, в которых камеры заполнены аргоном, или в которых применяют мультифункциональное стекло.

Правильный монтаж: что учитывать

Учитывать вышеописанные факторы перед выбором стеклопакета для квартиры также важно, как и придерживаться правил монтажа шумоизоляционных окон. Это является залогом длительной и надежной защиты квартиры, использования конструкций. Кроме того, можно достичь и дополнительных эффектов — сделать квартиру более теплой.

При монтаже стеклопакетов со звукоизоляцией, необходимо учитывать такие особенности, как:

• Необходимо полностью удалить старую оконную систему.
• Проверить и выровнять проем кона.
• Подготовить места для отверстий, в которые будут крепиться окна. Такие отверстия делаются в стене и по периметру.
• Правильно поставить окно в проем.
• Сделать герметизацию стыков.
• Провести монтаж отливов, подоконников.

Мебель, которая находиться в комнате, должна быть накрыта или вынесена или помещения.

Монтаж окон происходит через анкер или через коробку. В первом случае будет происходить нивелирование рамы, как по отвесу, так и по уровню, будет сохранена торцевая часть пластика.

Если же крепить через коробку, тогда придется предварительно снять створки, стеклопакеты. Окно можно при этом устанавливать в любом проеме, произойдет перераспределение нагрузки с пластиковой поверхности на металлическую оконную арматуру.

Перед монтажом также надо придерживаться следующих рекомендаций:

• Нижние несущие колодки должны стать опорой для окна. Колодки надо поставить поближе к вертикальным элементам.
• На внутреннюю центральную раму не должна попадать влага или вода, которые попадают на этот участок конструкции через саморезы или отверстия.
• Крепежные детали не стоит пережимать, чтобы не произошло искривление конструкции.
• Ширина стыков между рамой и стеной не должна быть больше 3 см.
• Надо провести герметизацию наружных швов, которые располагаются между рамами и стенами. Необходимо заранее приобрести герметик или монтажную пену.

Инструкция по звукоизоляции самостоятельно

• Очищаем поверхность окон

Пыль и грязь мешают качественной шумоизоляции помещения, поэтому необходимо провести очистку уплотнителя с помощью влажной тряпки. Рекомендуется делать это несколько раз, очищая тряпку от грязи.

• Регулировка звукоизоляции

Шумоизоляционные окна должны быть правильно отрегулированы, чтобы выполнять свои функции, защищая квартиру от посторонних звуков и шумов. Правильно отрегулировать конструкцию поможет головка регулировочного болта, которая располагается на створке.

Эту деталь необходимо аккуратно крутить, чтобы сместить головку. Движения должны быть плавными, еле заметными для человеческого взгляда. Болтик позволит прижать створки так, чтобы они не болтались, а звукоизоляция стала максимальной. Проверить качество регулировки поможет открытие и закрытие окон. Если возникнет небольшое сопротивление, тогда головку болтика необходимо снова подкрутить.

Инструкция по звукоизоляции окон, в которых стоят деревянные рамы

Подобные рамы предпочитают люди, которые заботятся не только о том, чтобы сделать свое жилище звуконепроницаемым, но и экологически чистым. Если рамы немного разболтались и деформировались, тогда шумы снова начнут заполнять квартиру. Просто так отрегулировать деревянные шумоизоляционные рамы для окон через кручение болтиков не выйдет. Потребуется провести другие действия:

• Провести демонтаж

Необходимо снять створку с петель, вынуть из нее стекло. Потом наносятся метки, чтобы было легко понять, с какой стороны находится лицевая и внутренняя сторона створок, стекол, их верх и низ. Это поможет избежать проблем с обратной сборкой всей конструкции створок.

• Выставляем под правильным градусом углы

После того, как деревянная створка была освобождена от стекол, ее надо положить на ровную поверхность. Створка должна располагаться так, чтобы места монтирования стекол располагались вверху. Потом углы рамы выставляются под углом в 90 градусов, для чего рекомендуется применить строительный угольник. Проверив диагонали с помощью рулетки, можно переходить к монтажу рам обратно, но для этого все диагонали должны иметь одинаковые параметры.

• Вставка стекла в створку

Отрегулированная рама скрепляется саморезами, которые надежно фиксируют углы. Но этого мало, поскольку на створке присутствовать может краска, старая шпаклевка. Посадочное место надо аккуратно зачистить, а потом нанести силиконовый слой, который является отличным уплотняющим материалом. Стекло вставляется в створку в нужном положении, проводится его фиксация. Для этого стоит заранее купить штапики. Использовать гвозди не нужно, иначе эффект от проведенной процедуры будет некачественным.

Подобные действия рекомендуется провести по отдельности с каждой створкой, тогда можно защитить дом, в котором используются деревянные рамы.

Сравнение шумоподавления | Звукоизоляционные Windows, Inc.

Сравнение шумоподавления | Звуконепроницаемые окна, Inc. Ищи:

Получите бесплатную оценку!

Позвоните нам по телефону:

Проценты шумоподавления могут вводить в заблуждение

Проценты шумоподавления могут вводить в заблуждение и, как статистика, могут лгать. Основная проблема — человеческое ухо. По мере того, как окружающая среда становится тише, ухо становится более чувствительным к шуму. Это означает, что часть предоставляемого шумоподавления теряется.

• Звукоизоляция Windows может снизить текущий уровень шума на 95% или на 75%, и оба утверждения будут верны: одно — измерение прибора, а другое — уменьшение воспринимаемого шума. Кроме того, в зависимости от фактического уровня шума шумоподавление может восприниматься как 100%.
• Продавцы окон с двойным остеклением могут сказать, что они останавливают шум — и в некоторых средах с определенным уровнем шума они действительно это делают. Они также могут сказать, что снижают шум более чем на 50% — это правда по показаниям приборов по сравнению с плохо герметизирующим окном.

Очень дорого добиться снижения воспринимаемого шума более чем на 20% при замене окон. Максимально доступное шумоподавление по-прежнему не превышает 50%. Эти цифры не решат проблему шума.

Звукоизоляционные окна делают значительно БОЛЬШЕ  и стоят значительно МЕНЬШЕ  .

Таблица шумоподавления окон

В приведенной ниже таблице сравниваются рейтинги STC окон с одинарным и двойным остеклением с рейтингами STC Звукоизоляционные окна в сочетании с окнами с одним и двумя стеклами.

Одностворчатое окно		STC Рейтинг 26-28 Среднее: 27
Звуконепроницаемое окно и однокамерное стекло		Рейтинг STC 48-54
Двойное окно		STC Рейтинг 26-32 Среднее: 26
Звуконепроницаемое окно и окно с двойным остеклением		Рейтинг STC 48-54



Звуконепроницаемые окна	Двойное окно	Одностворчатое окно	Интенсивность звука
Громко…………. Тихо

Насколько достаточно шумоподавления?

Наш опыт показывает, что почти во всех случаях достаточно шумоподавления на 75%. Наши клиенты считают снижение уровня шума очень значительным — и определенно достаточным, чтобы положить конец шумовому загрязнению. Больше не нужно повышать голос или регулировать громкость телевизора, чтобы избавиться от лишнего шума.

Теперь вы можете спать допоздна, наслаждаться уединением и снижать уровень стресса. В редких случаях, когда уровни шума действительно экстремальны или чувствительность очень высока, мы можем установить одно из окон качества нашей студии звукозаписи и полностью устранить проблему, снизив воспринимаемый уровень шума выше 95%. Это очень редко необходимо, и часто ваши стены недостаточно хороши и станут новым источником проблемы шума. Наши консультанты помогут вам выбрать лучшее решение.



Какое звуконепроницаемое стекло является лучшим [Полное руководство]

Когда вы решите звукоизолировать свои окна, решающим шагом для получения желаемых результатов шумоподавления является правильный выбор стекла.



То, какое стекло вы используете, имеет значение как для результата, так и для стоимости звукоизоляции.



Шумовое загрязнение может оказывать пагубное воздействие как на наше физическое, так и на психическое состояние.



В зависимости от интенсивности шума, с которым вы имеете дело, вы можете не получить тихих, спокойных, здоровых результатов, на которые рассчитывали, без подходящего типа стекла для звукоизоляции.



Например:

Стандартного двойного остекления может быть недостаточно для собственности рядом с аэропортом или метро, ​​чтобы полностью поглотить звук. С другой стороны, вам просто не нужны дополнительные толстые звукоизоляционные стеклопакеты для окон задней части кухни, которые выходят на задний двор и не так подвержены шуму уличного движения.



Решение:

Индивидуальный подход к деталям вашей собственности и вашей проблеме с шумом – для каждой зоны вашего дома или здания.



Это не только избавит вас от необходимости слушать шумных соседей, пока вы пытаетесь расслабиться дома после долгого рабочего дня, но и поможет гарантировать, что каждый доллар, вложенный в стеклопакет, будет деньги потрачены не зря.



Когда дело доходит до эффективной звукоизоляции, двойное остекление является лучшим вариантом. Тем не менее, новые окна с двойным остеклением могут сильно различаться по цене.



Если вместо того, чтобы платить за новые окна с двойным остеклением ( , которые могут стоить в три раза дороже ), вместо того, чтобы платить за новые окна с двойным остеклением ( , которые могут стоить в три раза дороже ), вы будете работать с профессионалами, которые готовы помочь вам найти нужный тип стекла для каждой комнаты, вы получите потрясающий результат по отличной цене. И вы добавите ценность своей собственности в процессе.



Воспользуйтесь этим руководством, чтобы узнать, какой тип стекла лучше всего подходит для уменьшения шума в каждой комнате вашего дома.





Выбор толщины стекла



Стеклопакеты (IGU) состоят из двух оконных стекол и воздушной полости между стеклами.



Но какой толщины должно быть стекло, чтобы получить наилучшие результаты?



На самом деле не существует универсального ответа.



Во-первых, в стеклопакете каждое стекло может быть разной толщины.



Итак…



Например:

Можно использовать одно остекление толщиной 4 мм, а затем соединить его с более толстым стеклом, например 6 мм, для большего снижения уровня децибел. Размер воздушного пространства между стеклами также имеет значение. Чем шире пространство, тем лучше эффект.



Важно также учитывать толщину всего акустического стеклопакета.



Стеклопакет общей толщиной 12 мм ( 3 мм стекла + 6 мм воздушного пространства + 3 мм стекла ) будет иметь меньшую способность гасить звук, чем стеклопакет толщиной 24 мм.



То, что вам нужно, и какой толщины должен быть каждый компонент, зависит от деталей вашей собственности и источника шума. Один и тот же IGU будет более или менее эффективным в зависимости от частотного уровня звука, который вы гасите.



Ваш специалист по звукоизоляции окон поможет вам определить, какие окна лучше всего подходят для ваших окон. Они должны оценить уровень вашего шумового загрязнения в децибелах, чтобы дать вам реалистичное представление о том, какое акустическое улучшение произведет толщина ваших стеклопакетов в каждой области вашего дома или коммерческого помещения.





Разница между стандартным и многослойным стеклом

• Имеет ли многослойное стекло значительную акустическую разницу?
• Что, если бы вы просто использовали более толстые стекла в своем стеклопакете для лучшей звукоизоляции окон?



Давайте посмотрим, почему многослойное стекло способно гасить больше звуковых волн, чем обычное стекло.



В то время как стандартное стекло состоит из одного листа, многослойное стекло представляет собой два листа стекла с промежуточным слоем из пластика, обычно поливинилбутираля (ПВБ), зажатого между ними.



Идея многослойного стекла была открыта или, вернее, натолкнулась на нее в 1903 году французским химиком Эдуардом Бенедиктюсом. Когда он уронил стеклянную колбу, обернутую пластиковым нитратом целлюлозы, он заметил, что стекло разбилось, но не разбилось.



Инженеры по стеклу годами совершенствовали искусство изготовления многослойных стекол, что дало нам многослойное остекление, которое сегодня широко используется в строительстве, на транспорте и в автомобилестроении.



Этот промежуточный слой не только делает стекло более прочным, но и служит местом для внедрения других стекольных технологий для улучшения стекла, таких как огнестойкость, фильтрация ультрафиолета и звукопоглощение.



При использовании лист многослойного стекла гораздо эффективнее останавливает звуковые волны, чем стандартное стекло того же размера, поскольку звуковым волнам труднее проходить через комбинацию листов стекла и промежуточного слоя ПВБ.



Вот почему многослойное стекло обычно используется в качестве типа звуконепроницаемого стекла.



Даже использование всего одного листа многослойного стекла в стеклопакете повысит эффективность шумоизоляции на несколько децибел.



Используйте более толстое стекло или большее воздушное пространство, а также один лист многослойного стекла, и ваши окна с двойным остеклением позволят вам потягивать чашку утреннего кофе и читать новости в полной тишине, независимо от того, сколько грузовиков грохочет вниз по улице и рога сигналят во время пробки.



Разница между ламинированным и акустическим стеклом



Акустическое стекло на одну ступень выше ламинированного стекла.



Вместо слоя пластика между листами стекла окна из специального акустического стекла состоят из двух листов стекла со слоем акустической смолы между ними.



Акустическое стекло бывает разных марок.



Например, SoundStop, одно из ведущих акустических окон на рынке, имеет три класса:



• SoundStop CIP – в качестве промежуточного слоя используется акустическая смола.
• SoundStop PVB – это многослойное стекло PVB, в котором используется промежуточный слой PVB акустического качества.
• SoundStop EVA – это многослойное стекло, в котором в качестве промежуточного слоя используется этиленвинилацетат (EVA). EVA обладает отличными звукоизоляционными свойствами, а также обеспечивает фильтрацию ультрафиолетового излучения.



Разница между каждым классом акустического стекла или даже между многослойным стеклом и акустическим классом может быть недостаточно значительной для обнаружения. Исследования показывают, что разница в 3 децибела едва уловима человеческим ухом.



Это означает, что если нет достаточно большой разницы между одним типом акустического стекла и другим, вы можете не заметить разницы.





Выбор звуконепроницаемого стекла с оптимальным соотношением цены и качества



Как правило, существует разница в цене, причем акустическое стекло обычно является самым дорогим по сравнению с ламинатом или стандартным стеклом.



Вот почему важно оценить необходимый уровень шумоподавления для каждой комнаты вашего объекта.



Цель состоит в том, чтобы выяснить, какой акустический стеклопакет лучше всего подходит для каждой комнаты, а не просто выбрать тип стекла с лучшими звукопоглощающими свойствами в целом. С акустическим стеклом, самый лучший и часто самый дорогой вариант, не обязательно является самым идеальным типом стекла для конкретного помещения.



Оптимальный выбор — это комбинация компонентов стеклопакета с наилучшим соотношением цены и качества, которая способна удовлетворить потребности помещения в снижении уровня шума. Часто использование многослойного стекла для высокоэффективных акустических стеклопакетов, наряду с воздушным пространством и правильной толщиной второго стекла стандартного стекла, дает впечатляющие результаты для помещений с высоким приоритетом, таких как спальни и те, которые выходят на оживленные улицы.
