Силикатный кирпич производство: ᐉ Как делают силикатный кирпич: технология изготовления

Технология производства силикатных кирпичей

Производство силикатного кирпича освоено многими компаниями, чтобы покрыть постоянно растущий спрос на данный стройматериал. Такой кирпич имеет многочисленные достоинства, а внешний вид и характерная правильность форм особо покоряет покупателей. В настоящее время он реализуется в широком ассортименте с декорирующими добавками, что дает возможность выбора. Кроме того, можно освоить технологию изготовления кирпича в домашних условиях, что позволить заняться бизнесом или обеспечить строительство собственного дома.

Особенности материала

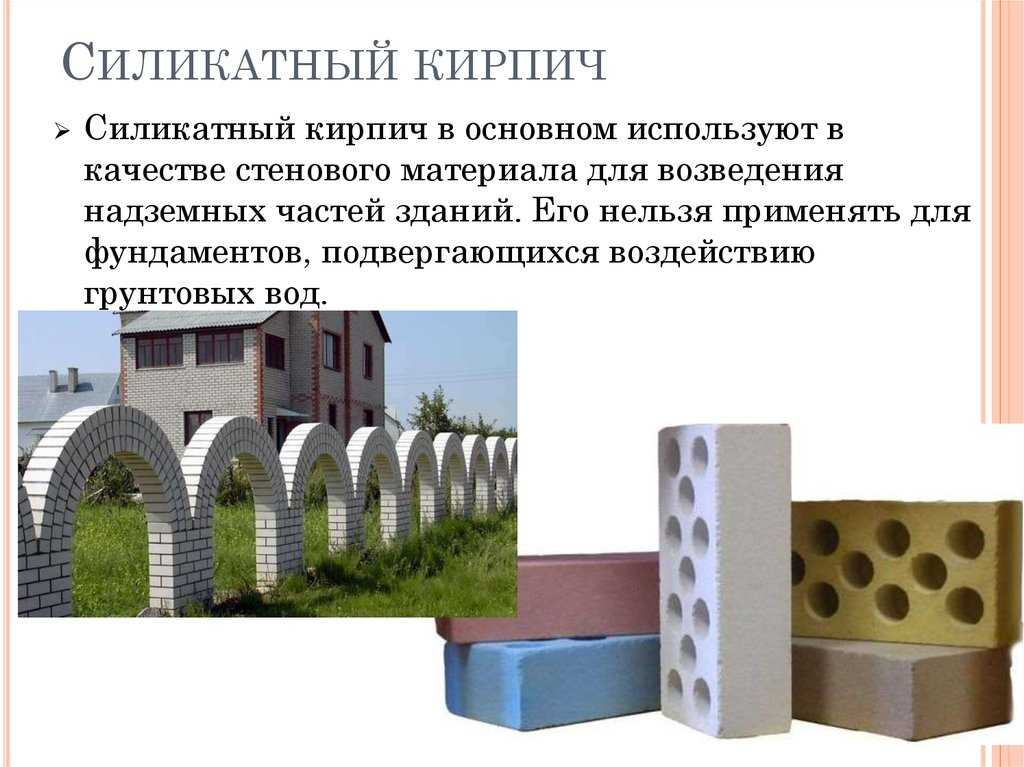

Силикатный или белый кирпич (проще, силикат) представляет собой спрессованную и обожженную смесь кварцевого песка с известью. Его основными преимуществами считаются:

• белый, декоративный цвет, что дает возможность получения различных оттенков при добавлении пигмента;
• правильные геометрические формы;
• высокая прочность.

К недостаткам следует отнести достаточно высокую влагопроницаемость, что ограничивает применение такого материала в среде с высокой влажностью или требует использования надежной гидроизоляции.

Несмотря на наличие отрицательных качеств, силикат широко применяется при кирпичной кладке стен зданий различного назначения (как жилого, так и производственного фондов), причем достаточно большой этажности.

Технология производства силикатного кирпича не отличается большой сложностью, а потому оно осваивается крупными предприятиями, небольшими фирмами, частными предпринимателями. Можно организовать изготовление белого кирпича и в домашних условиях, своими руками.

Из чего делают рассматриваемый стройматериал? Когда изготавливается силикатный кирпич, состав его в корне отличается от строения обычного, красного. В его структуре не используется глина. Основу состава составляет высококачественный кварцевый песок (до 90-92 %). Связующим веществом выступает известь (8-9 %). Вступая в реакцию с песком, она обеспечивает однородность структуры и высокую прочность. Смесь готовится с добавлением воды, причем она используется на всех производственных стадиях.

В состав силикатного кирпича для придания определенных свойств могут вводиться ингредиенты, способствующие быстрому отвердению смеси, а также пигменты для обеспечения нужной окраски. Чаще всего используется белый кирпич, в котором отсутствуют пигменты.

Технологические процессы

Как делают силикат? В принципе, когда нужен силикатный кирпич, производство его может базироваться на 2 основных способах:

1. Смешанная технология изготовления. Она подразумевает подачу сырья на каждый формовочный станок. Такой способ применяется на малых производствах и в домашних условиях.
2. Централизованный способ изготовления силикатного кирпича. Сырье поступает по конвейеру в большие смесительные камеры, а затем распределяется по нескольким аппаратам. Естественно, что без такой технологии не могут обойтись крупные предприятия.

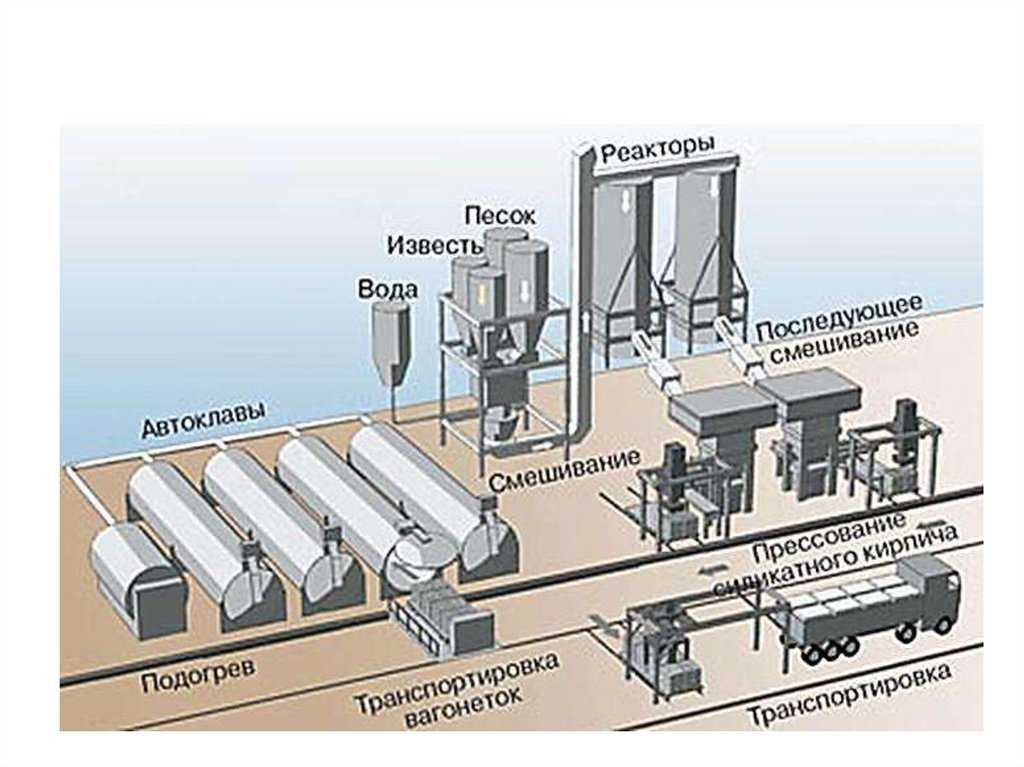

В общем случае технологическая схема производства силикатного кирпича включает такие этапы:

• хранение и предварительная подготовка ингредиентов;
• подготовка известкового компонента;
• приготовление смеси;
• гашение извести в смешанном состоянии;
• формование кирпичных элементов;
• изготовление кирпича в автоклаве;
• контроль качества и складирование готовой продукции.

При налаженном промышленном производстве используется следующее оборудование:

1. Дробилка щепкового типа для измельчения крупных компонентов.
2. Нория или специальный транспортер, обеспечивающий вертикальную подачу сырья и компонентов.
3. Силосный аппарат для проведения процесса гашения извести.
4. Мельница шарового типа для окончательного (тонкого) измельчения ингредиентов.
5. Песчаный силосный аппарат для приготовления смеси.
6. Винтовой конвейер для перемещения сыпучих компонентов.
7. Дозирующая установка для подачи ингредиентов в непрерывном режиме.
8. Смеситель двухвалкового типа, обеспечивающий приготовление смеси.
9. Ленточный транспортер — основное оборудование для перемещения смеси и готовой продукции.
10. Мост, предназначенный для загрузки сырого полуфабриката в автоклав.
11. Пресс гидравлического типа обеспечивает формовку кирпичей.
12. Автоклав — основное оборудования для изготовления кирпича под высоким давлением и температурой.

Приготовление сырья

В вопросе, какого качества будет сделан силикатный кирпич, важную роль играет стадия подготовки ингредиентов и смеси. К компонентам предъявляются такие требования:

1. Кварцевый песок в основном используется в немолотом виде. Можно применять смесь из крупнозернистого и тонкомолотого песка. Содержание кремнезема в нем должно составлять более 69-72 %.
2. Известь во многом определяет свойства готового изделия, а потому она должна быть высокого качества. Основное условие — она должна иметь способность к ускоренному гашению.
3. Вода используется на всех стадиях производства: подготовка смеси, гашение извести, при формовке элементов и в процессе тепловой обработки. Она не должна иметь никаких примесей.

Приготовление смеси для формовки кирпича начинается с дозировки ингредиентов, которая должна строго соответствовать выбранной рецептуре. Известь может добавляться в количестве 6,5-9 % по объему. Чем выше качество извести, тем меньше ее потребность в составе.

Вода добавляется после смешивания компонентов из расчета следующего расхода: испарение — 3-4 %, на гашение извести — 2,4-2,7 %, на увлажнение смеси — 6,5-7,5 %. Рецептура кирпича оговаривается техническими условиями, принятыми на данном предприятии.

Приготовление песчано-известкового раствора обеспечивается 2 основными способами:

1. Барабанный способ. Используется известь после тонкого измельчения. Песок и тонкомолотая известь поступают в специальный бункер с барабаном для перемешивания ингредиентов. В этой же камере производится и гашение извести с добавлением воды. Завершает процесс барабанной подготовки тепловая обработка при вращении в герметичном объеме, которая осуществляется с помощью пара.
2. Силосный способ. Подготовка смеси проводится в специальных емкостях цилиндрической формы, которые называются силосами. В них обеспечивается и гашение извести. Весь процесс приготовления сырья занимает 11,5-13 часов, после чего смесь увлажняется и направляется на формовку в пресс.

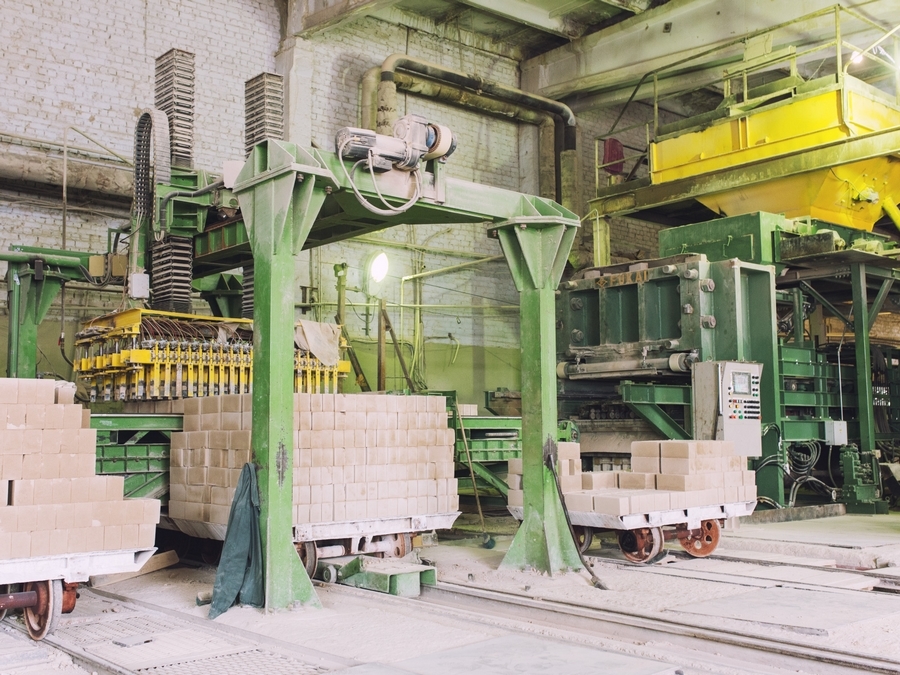

Процесс формовки кирпича

Приготовленное сырье в виде увлажненной смеси подается в специальные формы, устанавливаемые в гидравлический пресс. Четкость геометрии готового кирпича зависит от давления, которое обеспечивается в формовочной установке. Чем больше мощность пресса и выше развиваемое давление, тем плотнее структура кирпича и выше качество. Остатки воздушных включений и водяных капель негативно сказываются на свойствах готового изделия.

2 важный параметр процесса формовки — скорость приложения давления. При резком сдавливании массы не удастся обеспечить равномерную, качественную структуру кирпича. Хорошее оборудование позволяет регулировать данный параметр. Производственная практика показала, что оптимальное давление в прессе при формовке силикатного элемента находится в пределах 160-210 кг/см².

На стадии формовки кирпича решается вопрос о его конструкции. Дело в том, что современные прессы способны обеспечить производство монолитных и пустотелых элементов, а также кирпичей с пазогребневым профилем.

Автоклавная обработка

После формовки полуфабрикат (кирпич-сырец) выгружается из пресса и направляется в автоклав, где обеспечивается его отвердение в специальных условиях. В этой специальной камере осуществляется тепловая обработка и увлажнение, а самое главное, выдержка под высоким давлением.

Автоклав для обработки силикатных заготовок

Изготовление силикатного кирпича высокого качества требует обеспечения следующих условий:

1. В течение 140-150 минут в автоклаве постепенно увеличивается давление до 1,1-1,3 МПа и температура 165-185ºС.
2. В указанном режиме обеспечивается выдержка заготовок в течение 6,5-8 часов.
3. Завершающая стадия процесса предусматривает постепенное снижение давления до атмосферного значения в течение 85-95 минут.

Только после выполнения указанных условий автоклав открывается, и готовые кирпичи отправляются на хранение. Сразу после извлечения из камеры следует провести тщательный контроль качества полученной продукции.

Возможности домашнего производства

Силикатный кирпич можно изготавливать своими руками. Для этого придется приобрести ручной пресс и печь-автоклав. При организации мини-производства в домашних условиях придется полностью повторить вышеописанную технологическую схему. Другое дело, что объемы производства значительно меньше, а значит, все работы можно производить вручную.

Прежде всего подбирается место, где можно самостоятельно добыть крупнозернистый кварцевый песок. Известь лучше приобрести в готовом виде. Далее тщательно перемешиваются песок и известь в пропорции 9:1. Смесь засыпается в металлическую емкость, где производится гашение извести путем добавления воды при перемешивании состава. Вода добавляется из расчета 25 л на 1 м³ смеси.

После гашения раствор увлажняется и засыпается в деревянные или металлические формы. Их можно сделать своими руками или использовать готовые, покупные. В качестве формовочного аппарата можно использовать стандартный пресс для полусухого формования кирпича. Важно обеспечить давление порядка 150-160 кг/см², причем сдавливание формы проводится вручную, постепенно.

Кирпич-сырец после формовки закладывается в печь-автоклав. В ней надо обеспечить давление не менее 8-9 атм, можно воспользоваться способностями пара. Температура поддерживается на уровне 160-180ºС. В таком режиме заготовка должна находиться не менее 6-7 часов.

Силикатный кирпич, несмотря на некоторые недостатки, широко применяется для возведения стен построек разного типа. При покупке такого материала следует обратить внимание на его качество, что является следствием соблюдения технологических приемов. Изготовить кирпич можно и самостоятельно, но для этого необходимо приобрести пресс для формовки и автоклав.

Производство силикатного кирпича: технологическая схема, сырье, оборудование

Как и из чего делают силикатный кирпич?

Производить силикатный кирпич начали уже давно – с конца 19 в. Но если раньше его изготавливали буквально в домашних условиях без использования специального автоматического оборудования, то сейчас применяются современные линии, что позволяет получать в итоге высококачественную продукцию.
Технология производства силикатного кирпича отличается от методов изготовления глиняных блоков и имеет ряд неоспоримых преимуществ – небольшой расход топлива, полная механизация процесса, простое в управлении оборудование.

В России в промышленных масштабах стали производить силикатный кирпич гораздо раньше, чем в других странах. Наша страна и по сей день является одной из лидирующих в этом сегменте рынка.

Итак, как и из чего делают силикатный кирпич?

Методы получения силикатного кирпича: какой лучше?

На современных предприятиях активно применяются 2 метода получения силикатного кирпича:

• централизованный,
• смешанный.

Технологии различаются способом подготовки и приготовления сырьевой массы. При использовании централизованного метода сырье сразу подается в смесители, откуда поступает на несколько прессов одновременно. Смешанный же метод предусматривает приготовление смеси индивидуально для каждого аппарата.

Сказать, какая из технологий лучше, довольно сложно. Но практика показывает, что на предприятиях с большими объемами производства целесообразней использовать именно централизованный метод. А вот мини завод по производству силикатного кирпича с 1-2 прессами будет работать куда эффективней при использовании смешанного метода. К примеру, в Германии практикуется только такая технология.

Сырье для получения силикатного кирпича

Одна из причин рентабельности заводов по изготовлению силикатных блоков – относительно невысокая стоимость используемых компонентов. В список основного сырья входят:

• кварцевый песок,
• известь,
• вода.

Песок используют либо вообще немолотый, либо в виде смеси немолотого и тонкомолотого. Если свериться с современными стандартами, процентное содержание кремнезема в кварцевом песке должно быть не меньше 70 %.

Известь во многом определяет качество готового кирпичного блока. Технологическая схема производства силикатных блоков предусматривает как наличие собственного известкового цеха (примерно на 60 % заводах), так и закупку сырья у сторонних предприятий. Цена извести относительно невысока, поэтому маломощным заводам лучше закупать этот компонент, чем тратиться на высокотехнологичное оборудование для его подготовки. Главное требование, которое предъявляется к извести – ее быстрое гашение.

Вода применяется на каждой стадии технологической схемы – для гашения извести и смешивания компонентов, при мойке оборудования для производства силикатного кирпича, для тепловой обработки сырца и дальнейшего его прессования.

Подготовка сырьевой смеси

Процесс изготовления начинается с дозирования и подготовки сырьевого раствора. В современных кирпичных цехах применяются 2 способа приготовления известково-песчаной массы:

• барабанный,
• силосный.

Силос для кирпича

Именно второй метод чаще используется, поскольку для своего воплощения требует минимум финансовых и временных затрат. Его и рассмотрим.

Каждый завод работает по собственному ТУ, а потому, количество сырья строго индивидуально. Содержание извести в растворе – 6-8 %. Но тут многое зависит от качества используемого компонента. Например, если известь довольно долго хранилась на складе или содержит много примесей, продукта потребуется несколько больше. При определении необходимого количества воды учитывается в первую очередь показатель влажности кварцевого песка. Весь объем жидкости, добавляемой к остальным компонентам, распределяется в нем по определенным пропорциям: на гашение – 2,5 %, на испарение – 3,5 %, на увлажнение раствора – 7 %.

Перед подачей извести к остальным компонентам, проводят ее лабораторный анализ – строго контролируются показатели ее активности. Причем, при подготовке сырьевого раствора активность проверяется несколько раз.

Каждый компонент, предварительно рассчитанный, завешивается на весах и подается на специальное оборудование для производства силикатного кирпича – смеситель. Здесь сырье перемешивается, а сама смесь увлажняется. Масса затем подается в силоса-реакторы. В этих герметичных, постоянно вращающихся резервуарах происходит не только гашение извести, но и дополнительное усреднение смеси. Подготовка силикатной массы занимает в среднем 7-12 ч.

Чтобы на выходе получить кирпичи разных цветов, к прочему сырью добавляются еще и пигменты.

Интересные статьи:

Делаем самодельный кирпич из глины.

Какова цена матрицы для Лего кирпича?

Формование силикатного кирпича

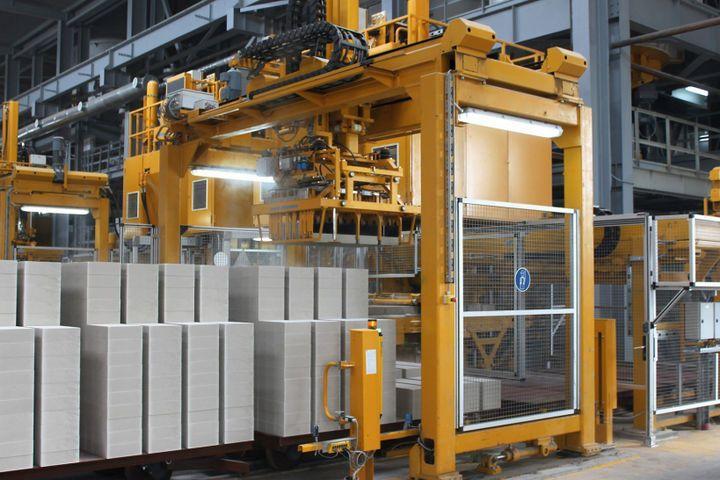

Пресс для силикатного кирпича

Полученная на предыдущем этапе масса дозированно подается в пресс для силикатного кирпича. В процессе формования блоков большую роль играет давление, которому подвергается сырьевая масса. Чем выше эти показатели, тем качественнее будет кирпич – без пустот, с достаточной плотностью. Воздух и капельки влаги внутри кирпича негативно сказываются на его технических характеристиках.

При формовании изделий важна еще и скорость приложения давления на силикатную смесь. Если давление оказывается резко и с большой силой, то произойдет разрушение структуры кирпича. Поэтому на заводах этот параметр у оборудования проверяется и по мере необходимости регулируется. Оптимальные показатели давления – 150-200 кг/см³.

Современный станок для силикатного кирпича может формовать самые разные виды кирпича – пустотелые, полнотелые, пазогребневые.

После формования кирпич-сырец отправляется на специальных вагонетках в автоклавы.

Автоклавная обработка силикатного кирпича

Автоклав для производства силикатного кирпича

В автоклаве происходит тепло- и влагообработка кирпича-сырца до требуемых показателей качества готовой продукции. Количество загружаемых сюда изделий будет зависеть от мощности аппарата и его габаритных размеров.

Изготовление силикатного кирпича своими руками представляет огромные трудности, поскольку на данном этапе необходимо обеспечивать постоянные показатели температуры, давления и влажности:

• В течении первых 2,5 ч повышают давление до 1,2 МПа, а температура при этом достигает 170-190 °С.
• На протяжении дальнейших 7 ч поддерживаются именно эти показатели давления и температуры.
• В течении следующих 1,5 ч в бункере понижают давление до нормальных показателей.

По прошествии обозначенного времени крышку автоклава открывают, готовые изделия вынимают из аппарата и отправляют на хранение. Пустые вагонетки же чистятся и вновь возвращаются в цех к прессу.

Популярные публикации:

Газовая печь для обжига кирпича.

Какой купить пресс для кирпича Лего?

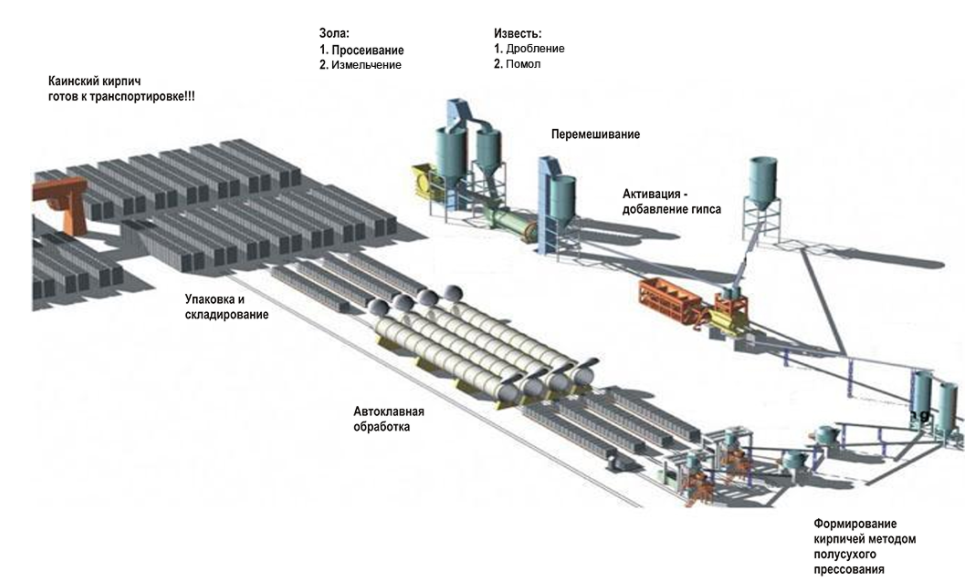

Состав линии по изготовлению силикатного кирпича

Состав линии для производства силикатного кирпича

Производители сегодня предлагают огромный выбор оборудования для изготовления силикатных кирпичных блоков. Имея в наличии стартовый капитал, можно подобрать любую линию для того, чтобы открыть завод с нуля.

Линия для производства силикатного кирпича включает в себя следующий набор оборудования:

• дробилки и мельницы,
• весы,
• накопительные бункеры для сырья,
• пресс-автомат,
• смеситель,
• автоклавные печи,
• конвейеры.

Линии отличаются по производительности, а соответственно, и по цене. Если купить станки в Китае, можно значительно сэкономить. Но заводы большой мощности, как правило, оснащаются европейским оборудование. Оно дороже, но длительный срок его эксплуатации вполне это оправдывает.

Кирпичи из силиката кальция или кирпичи из силиката кальция для строительства каменной кладки

🕑 Время чтения: 1 минута

Кирпичи из силиката кальция изготавливаются из песка и извести и широко известны как кирпичи из силиката. Эти кирпичи используются для различных целей в строительной отрасли, таких как декоративные работы в зданиях, каменные работы и т. д. Силикатный кирпич широко используется в европейских странах, Австралии и странах Африки. В Индии эти кирпичи широко используются в штате Керала, и их использование постоянно растет.

Contents:

• Materials Used for Sand Lime Bricks
  • Sand
  • Lime
  • Water
  • Pigment
• Manufacturing of Calcium Silicate Bricks
• Advantages of Calcium Silicate Bricks
  • Disadvantages of Calcium Silicate Bricks

Материалы, используемые для силикатного кирпича

Перечисленные ниже материалы используются для производства силикатного кирпича.

• Песок
• Лайм
• Вода
• Пигмент

Песок

Кирпич из силиката кальция содержит большое количество песка – около 88 – 92%. Это означает, что свойства этих кирпичей зависят от характеристик используемого песка. Таким образом, используемый песок должен быть хорошо отсортирован и не должен содержать никаких примесей, таких как органические вещества, растворимые сланцы и т. д. Может присутствовать мелкодисперсная глина, но только до 4%, что помогает кирпичу при прессовании и обеспечивает более гладкую текстуру.

Лайм

Содержание извести в кальциево-силикатном кирпиче колеблется от 8 до 12%. Используемая известь должна быть хорошего качества и с высоким содержанием кальция.

Вода

Для приготовления силикатного кирпича следует использовать чистую воду. Морская вода или вода, содержащая растворимые соли или органические вещества более 0,25%, не подходят.

Пигмент

Пигменты обычно используются для придания цвета кирпичам. Их добавляют к песку и извести при перемешивании. В общей массе кирпича содержится от 0,2 до 3 % количества пигмента. Различные пигменты, используемые для получения разных цветов, приведены в таблице ниже:

Пигмент	Цвет
Технический углерод	Черный, серый
Оксид железа	Красный, коричневый
Оксид хрома	Зеленый
Охра	желтый

Производство кирпичей из силиката кальция

На первом этапе берут подходящие пропорции песка, извести и пигмента и тщательно смешивают с 3–5 % воды. Тогда получается паста с формуемой плотностью. Смесь формуется в кирпичи с помощью пресса с вращающимся столом, который использует механическое давление для прессования кирпичей. Давление прессования варьируется от 31,5 до 63 Н/мм ² . На заключительном этапе кирпичи помещаются в автоклав. Автоклав представляет собой не что иное, как стальной цилиндр с плотно закрытыми концами. Диаметр автоклава около 2 м, длина около 20 м. После укладки кирпичей в этой закрытой камере сбрасывается давление насыщенного пара, которое составляет примерно 0,85-1,6 Н/мм ² . Температура внутри камеры повышается, и начинается процесс реакции. Кремнезем, содержащийся в песке, и кальций, содержащийся в извести, реагируют и образуют кристаллоподобное соединение, называемое гипосиликат кальция. Этот процесс выполняется от 6 до 12 часов. Наконец, полученные кирпичи транспортируются на рабочее место.

Преимущества кирпичей из силиката кальция

Кирпич из силиката кальция имеет много преимуществ при использовании в каменной кладке, а именно:

• Раствора, необходимого для нанесения штукатурки на кирпичи из силиката кальция, требуется очень мало.
• Цвет и текстура этих кирпичей однородны.
• Прочность на сжатие силикатного кирпича составляет около 10 Н/мм ² . Таким образом, они хорошо подходят для многоэтажных зданий.
• Для строительства на глинистых грунтах эти кирпичи предпочтительнее.
• Проблема высолов не возникает в случае силикатного кирпича.
• Из силиката кальция можно изготавливать не только кирпичи, блоки и черепицу.
• Силикатный кирпич обеспечивает архитекторам больше комфорта и доступности для достижения желаемой формы и дизайна.
• Эти кирпичи имеют точную форму и размер с прямыми краями.
• Снижает воздействие солнечного тепла на открытые стены из силикатного кирпича.
• Цветной силикатный кирпич не требует отделки стен, что снижает его стоимость.
• Эти кирпичи обладают высокой огнестойкостью и водоотталкивающими свойствами.
• Стены из силикатного кирпича устойчивы к внешнему шуму.
• Стоимость строительства снижается примерно на 40% от общей стоимости за счет следующих факторов.

я. Потери продуктов силиката кальция очень меньше.

ii. Требуется меньшее количество раствора.

iii. Толщина стены может быть уменьшена при строительстве из этих кирпичей из-за высокой прочности на сжатие.

Недостатки кирпичей из силиката кальция

В некоторых условиях кальциево-силикатные кирпичи не подходят и их недостатками являются:

• Если глины много, глиняные кирпичи более экономичны, чем кирпичи из силиката кальция.
• Не подходят для укладки фундамента, так как не могут обеспечить устойчивость к воде в течение длительного времени.
• Они также не могут противостоять огню в течение длительного времени, поэтому они не подходят для строительства печей и т. д.
• Износостойкость этих кирпичей очень низкая, поэтому их нельзя использовать в качестве материалов для мощения.

Подробнее: Типы кирпичей – их идентификация, свойства и использование Типы испытаний кирпичей для строительных работ Производство кирпичей – методы и процесс

Введение в силикатный кирпич 900

Кирпичи из силиката кальция: практический пример

Проект жилого дома, построенный из кирпича из силиката кальция

Некоторое время назад меня попросили исследовать структурные трещины в крупном жилом комплексе в Уэст-Мидлендсе.

При просмотре схемы и обнаружении трещин на здании у меня возникло сильное подозрение, что здание было построено из силикатных кирпичей, но следует отметить, что не существует окончательного теста на месте для определения силикатных кирпичей; положительная идентификация может быть получена только после лабораторного анализа, особенно XRD (рентгеновской дифракции), где пики как кварцита, так и кальцита положительно подтвердят структуру силиката кальция. Тем не менее, базовое понимание этих блоков и их свойств может в некоторой степени помочь в правильной идентификации сайта. Поскольку мы знаем, что существует ряд известных проблем, связанных со строительством из силикатного кирпича, было крайне важно определить форму каменной конструкции.

Кирпич из силиката кальция (песчаная известь и кремневая известь) изготавливается путем смешивания извести, песка и/или дробленого кремнезема или кремня вместе с достаточным количеством воды, чтобы смесь можно было формовать под высоким давлением. Затем кирпичи обрабатывают в автоклаве с паром, чтобы известь вступала в реакцию с кремнеземом с образованием гидратированных силикатов кальция. Пигменты можно добавлять на этапе смешивания. В естественном состоянии кирпичи из силиката кальция имеют цвет от белого до кремово-белого, но добавление охры (охристого или кремового цвета), оксидов железа (розового, красного, коричневого или черного) или оксида хрома (зеленого) может позволить очень большое разнообразие цветов для производства.

Тщательный осмотр кирпичей показал, что они представляют собой мелкие частицы кремня размером до 3 мм.

Вставленный кремень виден, и кирпичи очень легко царапаются по их поверхности.

Это согласуется с кирпичом из силиката кальция, как и тот факт, что царапина на поверхности кирпича показала, что он чрезвычайно мягкий. У них также нет «огненной кожи», как у глиняного кирпича. Их часто путают с бетонными кирпичами, но они намного тверже и не так легко царапаются. Наконец, фактором, изменившим баланс вероятностей в пользу кирпичей из силиката кальция, была цветовая разница ниже и чуть выше уровня DPC. Кирпич из силиката кальция имеет склонность во всех цветовых вариантах довольно заметно темнеть при намокании. Более влажные кирпичи ниже уровня DPC и чуть выше уровня dpc (где dpc был соединен мостом) заметно темнее.







Unusual colour change phenomena often seen in calcium silicate bricks

























Defects Noted at During Visual Осмотр

1. Раствор значительно тверже, чем кирпичная кладка.
2. ЦОД перекрыт раствором
3. Равномерные и последовательные ступенчатые усадочные трещины по всей схеме
4. Указывающие на деформационные швы в углах зданий
5. Потеря защиты деформационных швов в углах.
6. Изменение цвета кирпичной кладки ниже и чуть выше уровня dpc.
7. Кирпичная кладка на уровне ЦОД.

Регулярное ступенчатое растрескивание и некачественный ремонт. Скользящая плоскость ЦОД также должна была быть установлена ​​на уровне первого этажа.

Объяснение дефектов, отмеченных на схеме

1. 1. Раствор значительно тверже, чем кирпичная кладка: сам по себе это не является недостатком, но кирпичи из силиката кальция склонны к усадке или растрескиванию, поэтому раствор должен «поддаваться» кирпичной кладке. Это невозможно, если используется слишком крепкая растворная смесь OPC. В идеале следует использовать известковый раствор с таким же коэффициентом расширения, как и у каменной кладки. Чрезмерно крепкая смесь, несомненно, способствовала широко распространенной проблеме усадочных трещин по этой схеме.
   2. DPC, перекрытый раствором: это, конечно, проблема, которая может привести к проблемам с влажностью в будущем, но, что более важно, DPC является очень важной частью конструкции из силикатного кирпича. DPC действует как плоскость скольжения для кирпичной кладки выше и позволяет кирпичной кладке двигаться более контролируемым образом без трещин. Направление вокруг стыка dpc служит только для предотвращения движения плоскости скольжения с опасностью возникновения неконтролируемых усадочных трещин в других частях здания.
   3. Регулярные и последовательные ступенчатые усадочные трещины по всей схеме: я не думаю, что эти трещины вызывают какие-либо опасения помимо того факта, что для улучшения эстетики и защиты от атмосферных воздействий открытых швов требуется повторное затачивание. Не было ничего, что указывало бы на то, что эти трещины вызваны чем-то другим, кроме усадки/расширения.
   4. Указание на деформационные швы в углах зданий: Деформационные швы по самой своей природе предназначены для перемещения, поэтому их нельзя герметизировать раствором для защиты от элементов, так как он негибкий, треснет и выпадет. Именно это и произошло на этой схеме, и растворные галтели должны быть удалены и заменены гибкой полисульфидной мастикой.
   5. Потеря защиты деформационных швов в углах: То же, что и в пункте 4, но замена раствора герметиком восстановит защиту деформационных швов от атмосферных воздействий.
   6. Обесцвечивание кирпичной кладки ниже и чуть выше уровня dpc: здесь нет никаких проблем, кроме разного эстетического вида более темной кирпичной кладки. Нет никаких технических проблем, связанных с тем, что кирпичи из силиката кальция имеют хороший уровень защиты от мороза. это просто демонстрирует, что плоскость скольжения на уровне dpc в определенных областях действует так, как предполагалось.

Деформационный шов из сжимаемого фибрового картона установлен, но не может функционировать должным образом из-за твердого цементного раствора. Стык следует заделать эластичной мастикой.

Диапазон исторических проблем, связанных с кирпичами из силиката кальция

1. Термическое движение, вероятно, примерно в 1,5 раза больше, чем у глиняной кирпичной кладки. Кирпичная кладка из силиката кальция, в отличие от глиняной, обычно претерпевает первоначальную необратимую усадку при укладке (глиняная кладка имеет тенденцию к расширению), но до тех пор, пока в проекте понимается и учитывается склонность к смещению, нет причин, по которым кирпичная кладка не должна работать должным образом. . Часто этот фактор не учитывается при проектировании, что приводит к повсеместному растрескиванию.
2. Кирпич из силиката кальция не следует использовать в монолитных работах с глиняной облицовкой или подложкой из-за склонности кирпича к усадке в отличие от расширения глиняной кладки. Если предполагается возведение сплошных стен, следует использовать подложку из бетонных кирпичей или блоков, так как они имеют такие же характеристики движения, как кирпичи из силиката кальция. Мы часто наблюдаем неправильный выбор материала ограждающих конструкций для внутренней створки, что создает противодействующие силы из-за дифференциального расширения, что опять-таки приводит к повсеместному растрескиванию.
3. Часто не обращают внимания на общие детали конструкции, особенно в отношении обеспечения достаточной гибкости анкеров для обеспечения дифференциальных перемещений и обеспечения прерывистости вокруг затворов полости для предотвращения растрескивания.

4. Требование встроенных плоскостей скольжения часто не учитывается. Внутри стены из кирпичной кладки из силиката кальция должны быть уложены на влагонепроницаемый слой, чтобы действовать как плоскость скольжения и, таким образом, способствовать возникновению продольных перемещений — это было бы в равной степени необходимо на верхних этажах, деталь, которая была упущена в этой схеме.

5. Контроль движения в стенах — не единственная проблема. Также рассмотрите строительные элементы, которые могут оказать сдерживающее воздействие. Например, бетонные колонны или стены, отлитые из кирпича, следует избегать, если только нельзя предусмотреть скользящую мембрану. – как и любая форма конструкции, препятствующая свободному движению. В этой схеме указание деформационных суставов и dpc обеспечивают это сдерживающее влияние.

6. Нередки случаи деформации кирпича из силиката кальция из-за теплового расширения, например, соскальзывание кирпичной кладки с влагостойкого слоя, растрескивание в углах или явное разрушение. Напротив, усадочное растрескивание обычно не вызывает этих проявлений.

DPC навелся, но движение по плоскости скольжения DPC привело к разрушению миномета и, таким образом, восстановило естественную функцию плоскости скольжения.

Заключение

Кирпич из силиката кальция часто подвергается критике из-за отмеченных здесь проблем; однако следует сказать, что они являются отличным строительным материалом, если понятны детали конструкции, необходимые для борьбы с усадкой или расширением. К сожалению, чаще всего эта детализация не понимается, и здания обычно строятся так же, как глиняные кирпичи. По некоторым показателям они превосходят глиняный кирпич, особенно по морозостойкости.

Вопрос для этой конкретной схемы заключается в том, была ли детализация конструкции настолько плохой, что вызывала серьезные опасения по поводу долгосрочного будущего или жизнеспособности этих блоков? На мой взгляд, серьезных опасений не было; блоки структурно прочны, и растрескивание следует учитывать как эстетическую деталь. Качество предыдущей наводки было довольно низким, и это до некоторой степени повредило блоки неприглядной или ненадлежащей работой, и мало что можно сделать, чтобы исправить это повреждение.
