Система вентиляции для квартиры – Вентиляция в квартире своими руками: схема, как сделать, приточной вентиляции, монтаж | РемонтСами!

Содержание

Приточно-вытяжная вентиляция для квартиры: разновидности

В квартире мы проводим длительное время. Для работающего человека время пребывания в родных стенах составляет около 10 — 14 часов, а для домочадцев, которые лишь учатся или вообще выходят на улицу только погулять — три четверти суток. Людям знакомо ощущение, которое появляется, если целый день, а то и два-три не выходить на свежий воздух. Его не назовёшь недомоганием, но и приятного в нём ничего нет. Тянет подышать свежим воздухом. Причиной может быть недостаток воздухообмена. Решить эту проблему можно только одним способом — устроив приточно-вытяжную вентиляцию для квартиры.

Приточно-вытяжная вентиляция для квартиры

Сущность вентиляции в помещении

Вентиляция — это процесс постоянного обновления воздушных масс в жилом или производственном помещении. Она необходима по той простой причине, что человек в процессе своей жизнедеятельности поглощает кислород и выделяет углекислый газ. Если оставить человека в герметично закрытой комнате, он через время задохнётся. Если людей будет несколько, процесс пойдёт быстрее — кислород из воздуха будет употреблён дышащими, а его место займёт газообразная углекислота. Этот процесс длительный, ведь человек за один вдох не может впитать весь кислород из воздуха, втянутого в лёгкие. Но речь ведь и не идёт о гибели, а лишь о комфорте. Постоянный приток воздуха, в котором растворён 21% кислорода — основная задача квартирной вентиляции.

Скопление углекислоты при недостаточной вентиляции вредно для здоровья

Есть ещё одна причина, по которой вентиляция помещений является стандартом эксплуатации квартир. В жилом доме поглощает кислород и выделяет вредные газы не только человек. Газовая плита, колонка, духовка делают это намного быстрее. Без отвода вредных газов через вентканалы они накапливаются в опасных концентрациях. При неисправности водогрейного и кухонного оборудования на природном газе он может начать выделяться, не сгорая. Наполнив помещение, он создаст риск взрыва от одной зажжённой спички. Не дать накопиться газу накопиться в опасной концентрации — также задача вентиляции. Поэтому нельзя пренебрегать требования к воздухообмену в квартире.

Вентиляция обеспечивает комфорт

Вентиляция от застройщика

Было бы странно, если бы при серьёзности вопроса дома строились без вентиляционных решений. И они есть в каждой квартире. Но обустройство вентиляции по индивидуальному проекту — это затратный комплекс процедур, который не всегда выполняется даже в элитном жилье. Проект здания ограничен созданием вертикальных вентиляционных каналов, которые проходят через всё здание от низа до верха, и куда выводятся отверстия для удаления использованного воздуха и каждой квартиры. Это та самая вытяжка, то есть вытяжная вентиляция. Но из физики ясно, что воздух не может просто исчезнуть их комнаты. Чтобы часть воздуха постоянно удалялась, нужно сформировать приток свежего, то есть уличного воздуха, в котором показатели процентного содержания газов будут в оптимальном соотношении.

Старые дома, в проёмы которых ставили деревянные окна, не содержали никакой специально организованной приточной вентиляции. Воздух проникал внутрь помещения через микропоры древесины и щели в деревянных рамах. В современных металлопластиковых окнах с герметичными стеклопакетами и двумя уплотнительными контурами такое проникновение невозможно. Единственный способ впустить воздух в квартиру — это открыть окно. Но как только это сделать, в квартиру начнёт проникать холод зимой, жара летом, да вдобавок ко всему уличный шум.

Классика жанра — запотевшие стеклопакеты, по которым струйками стекает влага — и есть недостаток вентиляции

Совет: при заказе металлопластиковых окон обратите внимание на режим «микропроветривания» — когда створка открывается на пару миллиметров. Это может улучшить воздухообмен вообще без каких-то специальных работ.

Что касается вытяжной части, то она организована только в некоторых помещениях — ванной комнате и кухне, которые примыкают к стенам, в которых проложены вентканалы. Если санузел раздельный, то вытяжное отверстие устраивается в каждом помещении. Циркуляция воздуха осуществляется благодаря создаваемой тяге. Здесь-то и кроется несовершенство системы: ослабление притока уменьшает тягу. На верхнем этаже многоэтажного дома тяга и вовсе невелика, так как высота вентканала для этого должна быть не менее трёх метров. В доме с плоской крышей чердак отсутствует, вытяжной канал получается коротким. Выход один — монтировать систему приточно-вытяжной вентиляции для обеспечения нужного климата и воздухообмена.

Даже в старых домах предусмотрены вентиляционные колодцы

Приточно-вытяжная вентиляция с рекуператором

Простейшая система принудительной вентиляции проста: устраивается входной и выходной каналы, на каждом из них ставятся вентиляторы, создающие направленный поток движущегося воздуха. Приточный вентилятор нагнетает воздух в квартиру, а вытяжной — удаляет из неё использованную газовую смесь. При таком устройстве встаёт серьёзная проблема. В холодное время года в квартиру в большом количестве поступает холодный воздух с улицы. Учитывая объёмы, он быстро приведёт к понижению температуры в помещении. Включённая система отопления расходует больше энергоносителей, потому как подогретый ей воздух постоянно выводится наружу через вытяжной канал. Нередко можно наблюдать картину, как из вытяжного патрубка квартиры или частного дома валит пар. Он получается от разницы температур при морозной погоде. Логика подсказала инженерам путь, с помощью которого можно добиться экономии на отоплении и одновременно решить проблему с охлаждением квартиры. Он называется рекуперацией.

Внешний вид рекуператора

В основе рекуперации воздуха лежит процесс теплообмена между двумя воздушными потоками различных температур. Дело в том, что воздух, поступающий в помещение, холодный, он нуждается в нагревании. Воздух, выводимый из помещения, наоборот, тёплый, потому что был нагрет от системы отопления и других источников тепла в квартире. Если их смешать, произойдёт передача тепла от тёплого воздуха холодному.

Перемешивание нельзя осуществить прямо, иначе весь смысл вентиляции потеряется. Для рекуперации используется теплообменник, построенный по такой же схеме, как аналогичный агрегат котла или кондиционера. Теплообменник состоит из блока тонких каналов, разделённых перегородками. Одни из них в шахматном порядке подключены ко вводу воздуха, другие удаляют его из комнаты. Таким образом каналы с тёплым воздухом расположены рядом с каналами, несущими холодный воздух с улицы, и согревают их содержимое. Нагревание получается ощутимым: температура всасываемого системой воздуха лишь на пару-тройку градусов ниже того, который выбрасывается на улицу.

Принцип работы рекуператора

Вся система состоит из нескольких узлов — входного и выходного патрубков с оголовками, системы трубопроводов, а также самого рекуператора, все элементы которого монтируются в единый корпус. Корпус делают из тонкостенной листовой стали. Требования к прочности стенок — выдерживать давление, которое оказывает на них саморасширяющаяся монтажная пена. Ей заполняются все щели между конструкцией, стенами, потолком, чтобы обеспечить максимальную звукоизоляцию. Такая прослойка поглощает вибрации, возникающие при работе вентиляторов.

Совет: рекуператор с вентиляторами лучше устанавливать в кладовой, гардеробной или коридоре, так как небольшой шум от его работы всё же будет.

Воздуховоды от рекуператора размещают таким образом, чтобы приточный воздух поступал в одну часть помещений (обычно сверху), а втягивался в вытяжку — с другой. Благодаря этому образуется циркуляционный поток, поступивший свежий воздух успевает нагреться, послужить в качестве дыхательной смеси и (и способствующей горению — например, в кухне с газовой плитой) с максимальной температурой поступить в рекуператор для вывода наружу.

Вариант расположения трубопроводов

Входной и выходной каналы закрываются с уличной стороны решёткой. Она препятствует попаданию в систему крупных объектов — птиц, крупных насекомых, мусора, который может попасть в канал, будучи выброшенным из окна. Для пыли и мелких насекомых предусмотрены фильтры тонкой очистки. Ничего сложного в них нет — это мелкие сетки, по типу схожие с сетками из внутреннего блока бытового кондиционера. Они неплотные, потому что в противном случае создадут барьер на пути втягиваемого воздуха, и вентиляторы будут работать с перегрузкой, чтобы обеспечить необходимый уровень тяги. Эта же ситуация наблюдается, когда фильтр забивается уличной пылью и мелким мусором. Поэтому сетки нужно регулярно извлекать, чистить и промывать.

Фильтр нужно чистить, иначе пыль забьёт его

Дорогие системы вентиляции рассчитаны на установку целых станций очистки воздуха, в которых уже могут быть не только механические, но и химико-бактериологические фильтры, ультрафиолетовое обеззараживание и ионизатор. Для монтажа таких систем требуется место, плюс в них нужно регулярно менять картриджи с расходными материалами. В итоге на выходе вы получаете практически идеально сбалансированный состав воздушной смеси без вредных включений.

Виды рекуператоров

В условиях климата, где царят сильные холода в зимние месяцы, а температура воздуха опускается ниже нуля уже осенью и весной, процесс рекуперации не может выдать тёплый воздух необходимых параметров. В помещении всё равно будет холодно. Для этого в рекуперационный блок добавляют калорифер — устройство, состоящее из нагревательных элементов, мимо которых воздух просачивается и нагревается. Благодаря этому достигается необходимая температура. Калориферы вентиляционных систем питаются от электричества, имеют небольшую мощность и имеют возможность регулировки в зависимости от погодных условий. Неизбежное пересушивание воздуха в процессе его подогрева в сухом калорифере компенсируется встроенным увлажнителем, возвращающим влагу, столь нужную для комфортной жизнедеятельности человека. В дорогих регенерационных установках влага может изыматься из выводимого наружу воздуха за счёт эффекта конденсации, а потом по капиллярам поступать в увлажнитель. Процесс этот сложен, потому что выпавшая влага требует очистки, и встречается редко.

В холодных регионах без калорифера в рекуператоре не обойтись

Намного чаще сбор конденсата организован в специальные ёмкости, из которых вода после выводится в канализацию или за пределы квартиры. Обычный сток воды по трубке, как в кондиционерах, здесь не подходит, так как в мороз выводная трубка просто промёрзнет насквозь. Обледенение канала подачи и вывода воздуха приводит к сокращению пропускной способности именно в теплообменнике. Для разморозки в систему врезается байпас, то есть трубопровод, идущий в обход теплообменника. Когда подогретый воздух перестаёт охлаждаться, прекращается осаживание влаги и её обмерзание, теплообменник оттаивает естественным образом. Когда холодный воздух с улицы заходит через байпас, он никак не согревается, поэтому в такой системе в обязательном порядке предусматривают калорифер. Обычно он подсоединён к датчику входящей в помещение температуры. Если она опускается ниже указанного предела, калорифер начинает дополнительный подогрев.

Видео — Приточно-вытяжная вентиляция с рекуперацией в квартире

Приточно-вытяжная вентиляция с кондиционером

Иногда такой вариант называют центральным кондиционированием, так как воздух распределяется не в одной комнате, а во всей квартире, куда проложены вентиляционные каналы. Плюсом данной системы является то, что этот вариант дешевле, чем оснащать каждую комнату отдельным кондиционером. Возможности монтажа наружного блока могут быть ограничены. Один внешний блок с теплообменником мощного кондиционера, лучше справляется с задачей, чем несколько слабых.

Совет: выбирайте кондиционер с возможностью подогрева воздуха и встроенным подогревом картера наружного блока — тогда для работы зимой можно будет не ставить отдельный калорифер. Какой кондиционер лучше выбрать для квартиры? В специальной статье рассмотрим рейтинг популярных моделей, критерии и оценки выбора.

В центральном кондиционировании отсутствует характерный внутренний блок с барабаном-вентилятором и заслонками-шторками. Вместо него фреонная магистраль от компрессора идёт к канальному распределителю. Воздух в распределитель подаётся через приточные каналы, а выводится, уже охлаждённый, в те места, которые выгодны хозяевам — обычно в кухню и жилые комнаты. Другая система трубопроводов-сборщиков отработанного воздуха концентрирует его и выводит наружу. Распределитель не оснащается вентиляторами. Они ставятся отдельно в том количестве, какого потребует проект. В отличие от привычной сплит-системы, центральное кондиционирование, совмещённое с вентиляцией — это конструктор, из составных элементов которого можно создать решение для любого жилого пространства.

Внутренний распределитель

Приточно-вытяжная вентиляция своими руками

Системы канального типа, где требуется расчёт и монтаж трубопроводов круглого или квадратного сечения, устанавливаются специалистами соответствующих компаний. Если средств на дорогостоящее оборудование и работу профессионалов нет, можно оборудовать несложную приточку и вытяжку своими руками.

Главная особенность такого варианта — нет необходимости монтировать воздуховоды. Нужно лишь правильно расположить приточные отверстия и вытяжные.

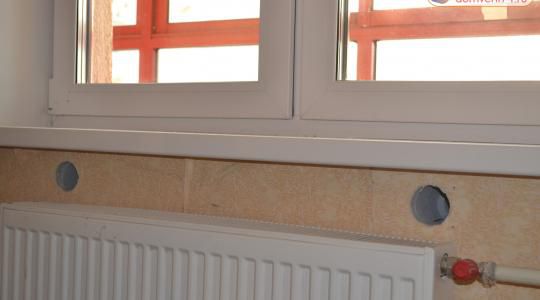

Шаг 1. В жилых комнатах с окнами делаются отверстия для того, чтобы туда можно было вставить вентиляционную трубку. Работа ведётся перфоратором, внешнее отверстие закрывают решёткой, с внутренней стороны размещают сетчатый фильтр и декоративную накладку.

Оборудование для вентканала

Шаг 2. Если воздух будет поступать самотёком, канал располагают над радиатором отопления — тогда воздух будет нагреваться от батареи и в комнату не будет проникать холод. Если же хотите сделать принудительную приточку, то место значения не имеет — можно сделать канал сбоку от окна или сверху. Тогда изнутри подключают блок с вентилятором наддува, нагревательным элементом и фильтром. Запитывают блок от электросети через низкоамперный автомат-выключатель.

Вентканал над радиатором отопления

Шаг 3. В существующие вентиляционные каналы на кухне и в санузле врезаются вытяжные вентиляторы с пониженным шумом. На кухонный прибор можно сделать отдельный тумблер, а в санузле подсоединить провода к выключателю света. Даже с пассивным притоком воздуха работающие вытяжные вентиляторы создадут отрицательное давление, и воздух со всей квартиры устремится в вентканалы.

Вытяжной вентканал с вентилятором

Если нет желания сверлить стену, можно смонтировать приточный клапан на пластиковом окне. В верхне части поворотно-откидной створки фрезеруется выемка. Она закрывается сдвижным клапаном шторкой с мелкоячеистым или губчатым фильтром. Шторка в закрытом виде упирается в резиновый уплотнитель, обеспечивая герметичность в закрытом состоянии. Будучи открытой, она почти не пропускает звуки и холод с улицы, а вот решить проблему с духотой и запотевшими окнами поможет.



Вентиляция в квартире своими руками

В квартире стало слишком душно, окна начали запотевать, а характерные кухонные и туалетные запахи подолгу остаются в помещениях? Причина всех бед одна – недостаточно эффективная вентиляция.

Вентиляция в квартире своими рукамиВентиляция в квартире своими руками

Эта проблема требует скорейшего решения. В противном случае вы рискуете распрощаться с обоями, мебелью и прочими предметами обустройства квартиры, которые попросту начнут гнить в условиях чрезмерной влажности.

Обустроить эффективную и надежную вентиляционную систему в квартире можно собственными силами. Владеть какими-то специализированными навыками для выполнения такой работы абсолютно необязательно – нужно лишь иметь основные знания по проведению соответствующих мероприятий и уметь работать с элементарными строительными инструментами.

Плохая вентиляция в квартиреПлохая вентиляция в квартиреПлохая вентиляцияПлохая вентиляция

Ознакомьтесь с представленным руководством, сделайте все в соответствии с приведенными рекомендациями, и вы навсегда забудете о проблемах, возникающих в условиях недостаточно эффективного вентилирования квартиры.

Требования к вентиляции в квартире

Схема работы приточной и вытяжной вентиляции в квартиреСхема работы приточной и вытяжной вентиляции в квартире

В соответствии с действующими санитарными нормами достаточной считается такая вентиляция, при которой в каждом помещении отработанный воздух полностью заменяется свежим не менее двух раз в час.

Изначально вентиляция подведена в каждую квартиру от общего вентиляционного канала. Однако в некоторых ситуациях мощности такой системы оказывается недостаточно для обеспечения требуемого уровня воздухообмена.

Узнайте, как сделать вентиляцию в частном доме, а также ознакомьтесь с пошаговой инструкцией по монтажу, из нашей новой статьи.

Для проверки эффективности работы вентиляционной системы вовсе необязательно вызывать специалистов. Вы можете воспользоваться элементарными приемами и сделать выводы о качестве воздухообмена самостоятельно.

Типовая схема вентиляции квартирТиповая схема вентиляции квартир

Проверка вентиляции перед началом работы

Приступайте к проверке действующей вентиляционной системы. В результате вы определите, почему вентиляция работает не так, как должна.

Начните с элементарной проверки вытяжки при помощи бумаги. Для этого возьмите полосу газетной бумаги шириной около 3 см и длиной порядка 15 см, поднесите ее на расстояние 5-6 см к вентиляционной отдушине и понаблюдайте за поведением бумаги.

Проверка вентиляцииПроверка вентиляции

В нормальных условиях бумага будет наклоняться в направлении вытяжного отверстия.

Настоятельно не рекомендуется использовать для проверки эффективности воздухообмена зажженные свечи или спички, т.к. в вентиляционных каналах могут скапливаться горючие газы. Это случается крайне редко, но игнорировать подобную вероятность нельзя – неосторожное обращение может привести к катастрофическим последствиям.

Если бумага не отклоняется либо же еле заметно шевелится, с вентиляцией что-то не в порядке.

Далее вам нужно установить, в чем конкретно заключается проблема. Откройте окна и двери, а затем повторите проверку с использованием бумажной полосы. Если бумага начала заметно отклоняться в вентиляционную отдушину – с ходами все в порядке. При отсутствии же каких-либо изменений можете сделать вывод, что засор находится именно в канале.

Проверка вентиляции с помощью листа бумагиПроверка вентиляции с помощью листа бумаги

От засоров нужно избавиться. С чисткой каналов также можно справиться собственными силами. В этом вам поможет приведенное далее руководство.

Узнайте, как сделать вентиляцию в ванной комнате и туалете, а также рассмотрите требования к ней, из нашей новой статьи.

Чистка каналов

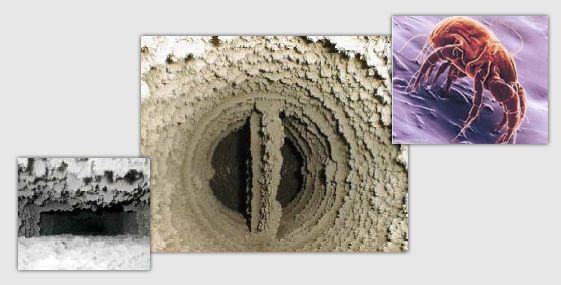

О необходимости очистки вентиляцииО необходимости очистки вентиляции

Приступайте к индивидуальной проверке каждой отдушины. Если бумага будет вести себя по-разному, загрязнения присутствуют во внутренних коробах.

Для устранения такой неприятности достаточно вооружиться обыкновенным посудным ершиком, присоединенным к гибкому и тонкому стальному тросу, и пройтись подобной конструкцией по вентиляционному ходу.

Чистка вентиляции в квартире Чистка вентиляции в квартире

Избавиться от остатков мусора можно при помощи пылесоса с длинной трубкой. К примеру, можете подключить длинный кусок обыкновенного гибкого шланга для полива. Такое изделие имеет требуемую гибкость и является, при этом, достаточно жестким.

Если в результате проведения вышеописанных мероприятий вы не обнаружили никаких засорений, то проблема находится на уровне главного вентиляционного хода. Его чистка выполняется в уже знакомом вам порядке, нужно лишь взять более крупный ерш. Дополнительно вам могут понадобиться другие приспособления, к примеру, стеклопластиковый прут, металлическая либо деревянная штанга, крюк и пр.

Чистка вентиляцииЧистка вентиляции

Будьте предельно осторожны в процессе чистки главного вентиляционного хода. В них нередко строят свои гнезда осы и прочая опасная или крайне неприятная живность.

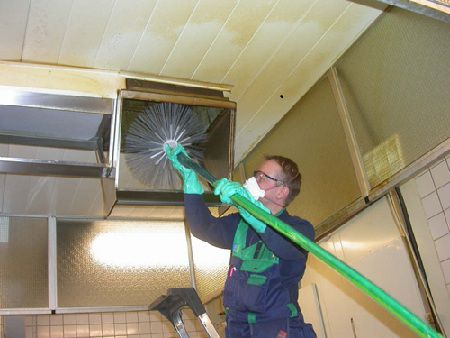

Очистка вентиляции от жировых отложенийОчистка вентиляции от жировых отложений

Учитывайте и тот факт, что в большинстве случаев жильцам многоквартирных домов запрещается самостоятельно лезть в главный вентиляционный ход – уход за ним входит в обязанности организации, на балансе которой находится строение, либо же домовладельца. Поэтому лучше сразу подайте заявку в соответствующее место, чтобы избежать в дальнейшем неприятных разбирательств и не заниматься выполнением лишней работы, не входящей в ваши обязанности.

Руководство по обустройству вентиляционной системы

В приведенном руководстве будет рассмотрен порядок самостоятельного обустройства простейшей вентиляционной системы, состоящей из приточного клапана и вытяжного вентилятора. Набравшись опыта, вы сможете самостоятельно монтировать и более сложные воздухообменные комплексы, а пока ознакомьтесь с инструкцией и пошагово выполните все ее пункты.

Монтаж приточных вентиляционных клапанов

Клапан природной приточной вентиляцииКлапан природной приточной вентиляцииКомплектацияКомплектация

Традиционно клапаны устанавливаются над отопительными батареями в пространстве до подоконника.

Работа клапана основывается на предельно простой схеме: посредством трубы в клапан поступает уличный воздух. Ввиду близкого расположения клапана к вентилятору, воздух будет подогреваться при прохождении мимо батареи до приемлемой температуры.

Конструкция клапана выполнена таким образом, что воздух в помещение попадает уже без частичек пыли.

Порядок обустройства приточного клапана

Первый шаг. Пробурите в стене отверстие диаметром порядка 60-70 мм. Сверлите так, чтобы отверстие имело небольшой уклон вниз, в противном случае в помещение будет попадать наружная влага.

Пробурите в стене отверстие диаметром порядка 60-70 ммПробурите в стене отверстие диаметром порядка 60-70 ммОтверстияОтверстия

Перед началом работы откройте окно. В противном случае через только созданное отверстие в комнату начнет затягивать пыль.

Второй шаг. Вставьте в готовое отверстие подходящую по размерам трубу. Внешний конец трубки должен быть расположен заподлицо с поверхностью стены, а уже внутри комнаты выступать приблизительно на 10 мм.

Установка моноблочной системы вентиляции не займёт много времениУстановка моноблочной системы вентиляции не займёт много времени

Третий шаг. Заполните свободное место между стенками пробуренного отверстия и трубкой монтажной пеной.

Четвертый шаг. Прикрепите к стене короб из комплекта. Для фиксации используйте дюбеля.

Пятый шаг. Вставьте в коробку шумопоглощающий материал из комплекта.

Порядок обустройства приточного клапанаПорядок обустройства приточного клапанаПорядок обустройства приточного клапанаПорядок обустройства приточного клапанаПорядок обустройства приточного клапанаПорядок обустройства приточного клапана

Шестой шаг. Закройте установленный клапан лицевой крышкой.

Для обеспечения достаточного и равномерного притока чистого кислорода подобные клапаны необходимо оборудовать в каждом помещении. Один клапан способен обеспечивать приток свежего воздуха в среднем на уровне 30-45 м3 за час. Одному человеку для нормальной жизнедеятельности нужно 30 м3 воздуха в час.

Владея приведенными выше данными, вы сможете установить требуемый приток воздуха и нужное количество клапанов конкретно для вашего жилья.

Вытяжной клапан, вид с улицыВытяжной клапан, вид с улицы
Монтаж вытяжного вентилятора

Для обеспечения максимальной эффективности и производительности вентиляционной системы, смонтируйте в санузле и кухне современные вытяжные вентиляторы. На сегодняшний день в специализированных магазинах доступен большой выбор таких устройств с разнообразными характеристиками.

Вытяжные вентиляторыВытяжные вентиляторы

Для определения подходящей мощности вытяжного вентилятора вам нужно умножить объем помещения на 7 для санузла, для кухни умножайте на 10.

Для установки в ванной комнате лучше всего приобрести агрегат, оснащенный датчиком влажности. Такое приспособление будет автоматически запускаться при повышении уровня влажности воздуха выше допустимого показателя.

Вытяжные вентиляторыВытяжные вентиляторы

Для туалета хорошо подойдет вытяжной вентилятор с предустановленным таймером. Благодаря таймеру агрегат будет автоматически выключаться спустя некоторое время после запуска.

Разметка установки вытяжного вентилятораРазметка установки вытяжного вентилятора

Для установки в кухне постарайтесь найти модель вентилятора, оснащенную сеткой. Благодаря сетке будет исключена вероятность проникновения в комнату разного рода насекомых и мусора. Такие сетки легко снимаются и промываются обыкновенной водой.

Вытяжной вентиляторВытяжной вентилятор

В случае если вам не удалось найти в продаже описанные выше вытяжные вентиляторы либо же если вы не можете купить их по причине отсутствия достаточных денежных средств, приобретите обыкновенную модель. В санузле вентилятор рекомендуется подключать напрямую к выключателю – в результате вытяжка будет запускаться вместе с включением света.

Засверленные отверстия по окружностиЗасверленные отверстия по окружностиОбработанное отверстие для вентилятораОбработанное отверстие для вентилятора

Установка агрегата выполняется в соответствии с инструкцией, ничего сложного в этом нет. Обычно достаточно попросту прикрепить корпус и сопутствующие детали к стене с помощью саморезов. В целом же следуйте рекомендациям производителя выбранной вами модели вентилятора.

Смонтированный вентиляторСмонтированный вентиляторПанель для вентилятораПанель для вентилятора

Для дополнительного повышения эффективности воздухообмена рекомендуется создать 1-1,5-сантиметровые зазоры между полом и нижними гранями межкомнатных дверей. Такие зазоры нужны везде, за исключением санузлов. Для маскировки зазора можете установить специальную декоративную перфорированную панель или сетку.

Установка вентилятора с внутренней стороныУстановка вентилятора с внутренней стороныКонцевой выключатель для отключения вентилятораКонцевой выключатель для отключения вентилятораМонтаж проводов в кабель каналыМонтаж проводов в кабель каналы

Теперь вы владеете информацией, необходимой для самостоятельного обустройства простой приточно-вытяжной вентиляции. Следуйте полученным рекомендациям, и вы навсегда забудете о проблемах, связанных с неэффективным воздухообменом.

Установка вытяжного вентилятораУстановка вытяжного вентилятора

Удачной работы!

Цены на вентиляционные установки

Вентиляционные установки

Видео – Вентиляция в квартире своими руками

7 советов по организации системы вентиляции в квартире и доме: виды и варианты

Содержание статьи

Стараясь максимально сохранить драгоценное тепло в квартире, мы планомерно избавляемся от всех щелей. Не прошло и десятка лет, как практически все сменили старые деревянные окна на современные герметичные стеклопакеты, поставили двери, плотно прилегающие к коробке, заделали все щели в стенах. К нам пришло долгожданное тепло, но пришло оно не одно, а с непрошеными гостями – духотой, сыростью и плесенью. Виноваты мы сами, ведь до такой степени загерметизировали жилище, что избавили его от притока свежего воздуха. Пытаясь решить проблему, мы открываем форточки и окна, делая еще хуже, чем было раньше, а ведь решить подобную проблему несложно – нужна продуманная система вентиляции в квартире. Разбираемся с основными видами вентиляции и решаем, какой же вариант наиболее применим в каждом конкретном случае.

№1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха. По этому параметру вентиляция может быть:

  • естественная;
  • искусственная.

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.вентиляция в квартиревентиляция в квартире

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

По назначению, как уже понятно, вентиляция бывает:

  • приточная, которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
  • вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.вентиляция в квартире 3вентиляция в квартире 3

По зоне обслуживания вентиляция бывает:

  • местная. Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
  • общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

  • наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
  • моноблочная система, или вентустановка, совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.вентиляция в квартире 2вентиляция в квартире 2

№2. Сколько свежего воздуха необходимо?

Обустройству вентиляции или модернизации существующей системы предшествует аналитический этап, который заключается в определении норм воздухообмена. Для разных зон в квартире этот параметр отличается. В сети есть масса удобных калькуляторов и программ для максимально точного расчета с учетом всех особенностей, но можно пользоваться усредненными значениями, согласно которым:

  • для жилых зон воздухообмен должен составлять не менее 30 м3/час на каждого человека. Если площадь жилой зоны менее 20 м2 на человека, то необходимо обеспечить воздухообмен на уровне 3 м3 на каждый квадратный метр помещения;
  • для кухни воздухообмен должен составлять 90 м3/час, если используется газовая плита на 4 конфорки, и 60 м3/час при использовании электрической плиты;
  • для ванной комнаты воздухообмен 50 м3/час при совмещенном санузле и по 25 м3/час для ванной и туалета при раздельном.

При наличии в квартире камина или печи нормы воздухообмена возрастают.

воздухообмен квартиры нормавоздухообмен квартиры норма

воздухообмен квартиры норма 2воздухообмен квартиры норма 2

№3. Проверка естественной вентиляции в квартире

Что в частных домах, что в многоквартирных естественная вентиляция работает одинаковым образом. Это самый простой вариант, дающий при определенных условиях неплохие результаты. Принцип работы естественной вентиляции был описан выше. При всей надежности такая система не всегда справляется со своей задачей. На вентиляционные каналы приходится около 40% теплопотерь квартиры в зимнее время,  при установке современных окон пропадает источник свежего воздуха, поэтому приходится обустраивать клапаны или прочие системы, превращающие естественную вентиляцию в принудительную. К тому же, естественная система нередко становится причиной сквозняков и попадания шума в квартиру.принцип естественной вентиляциипринцип естественной вентиляции

Эффективность работы естественной системы вентиляции зависит не только от возможности притока свежего воздуха, но и от вентиляционного канала – он должен быть чистым, чтобы пропускать отработанный воздух.

Проверить работу естественной вентиляции в квартире несложно:

  • необходимо поднести к вентиляционной решетке зажженную спичку или свечку. Пламя должно наклоняться в сторону канала – это признак, что воздух спокойно покидает квартиру. Также используется небольшой кусочек тонкой бумаги, он должен прилипнуть к решетке;проверка естественной вентиляциипроверка естественной вентиляции
  • если пламя остается неподвижным, то можно попробовать снять решетку и убрать из канала скопившуюся грязь и пыль;
  • после очистки проверка повторяется, и если результаты неутешительны, то придется совершенствовать не только приточную вентиляцию, но и вытяжную. Если же с вентканалом все нормально, а в доме все равно душно и влажно, то модернизации потребует только приточная вентиляция.

Для повышения эффективности естественной циркуляции на кухне рекомендуют устанавливать вытяжку.проверка естественной вентиляции 2проверка естественной вентиляции 2

№4. Виды систем принудительной вентиляции квартиры

В зависимости от поставленных целей принудительная вентиляция может быть:

  • принудительно приточной с естественной вытяжной;
  • принудительно вытяжной;
  • принудительно приточно-вытяжной с рекуперацией тепла или без нее.принудительная вентиляцияпринудительная вентиляция

№5. Принудительная приточная вентиляция в квартире

Задача принудительной приточной вентиляции – обеспечить квартиру свежим воздухом, при этом отработанный воздух выходит через существующие вентиляционные каналы, т.е. через отверстия в кухне и ванной. Вариантов приточки масса, а выбор зависит от требований к комфорту и бюджета.

Система приточной вентиляции может быть организована с помощью таких устройств:

  • клапаны, которые устанавливаются в стену или на окно. Это самый простой вариант, который является аналогом тех самых заложенных в проект щелей, только клапаны – это уже более симпатичный и немного более функциональный способ вентиляции. Поток воздуха через клапан регулируется вручную, фильтрация либо не предусмотрена, либо минимальна и позволяет отсеивать насекомых и крупный мусор. Как правило, подогрев воздуха в подобных системах не предусмотрен (поэтому располагать их лучше в районе радиатора отопления, чтобы воздух зимой хоть чуть-чуть нагревался), а от шума в оконных клапанах спасает звукоотражающий козырек. Такие клапаны лучше всего работают в зимний период. Для обустройства стенового клапана придется делать сквозное отверстие в стене;принудительная вентиляция клапанпринудительная вентиляция клапан
  • механические проветриватели – это уже более современные устройства, они могут обладать разной мощностью и функциональностью, а процесс подачи свежего воздуха становится управляемым. Даже если условия неблагоприятны для естественного поступления воздуха с улицы, его можно нагнать принудительно. Фильтрация представлена фильтром крупной пыли или угольным фильтром, что уже неплохо. В самых продвинутых устройствах присутствует даже подогрев воздуха. Как правило, подобные проветриватели оснащаются панелью управления или пультом. При всех преимуществах таких систем не забывайте, что на их установку уйдет больше времени, а функционирование потребует использования электричества;принудительная вентиляция проветривательпринудительная вентиляция проветриватель
  • бризер – еще более совершенная установка, позволяющая не только снабжать помещение свежим воздухом, но и очищать этот самый воздух с помощью HEPA-фильтров, типа тех, что используются в современных пылесосах. Такие фильтры задерживают не только частицы пыли, но и аллергены, микробы, пыльцу, споры плесени, поэтому бризеры идеальны для квартир, где живут дети, астматики или аллергики. Система фильтрации включает и другие типы фильтров. Устройство может подогревать воздух, а вентилятор, как правило, работает в нескольких режимах, позволяя обеспечить необходимое количество воздуха. Бризеры снабжаются дисплеем и пультом управления, блок занимает места чуть больше, чем внутренний блок кондиционера. Единственный минус таких устройств – цена;принудительная вентиляция бризерпринудительная вентиляция бризер
  • приточная система с механическим побуждением наиболее сложная и дорогая. Она состоит из системы воздуховодов, которые прячутся за подвесными потолками, и массивного вентиляционного оборудования, которое ставят на балконе. Оно состоит из вентиляторов, фильтров, увлажнителей, нагревателей, охладителей и даже ароматизаторов. Воздух проникает в комнаты по воздуховодам с диффузорами. Система имеет свои плюсы, но уж слишком дорога и сложна в установке.принудительная приточная вентиляцияпринудительная приточная вентиляция

№6. Принудительная вытяжная вентиляция в квартире

В каждой квартире вытяжные отверстия находятся в ванной и кухне – помещениях, где повышена концентрация влажности и запахов. Если естественная вытяжная вентиляция работает недостаточно хорошо (по результатам проведенного эксперимента, описанного выше), то необходимо ее усовершенствовать, для чего используют:

  • настенные вентиляторы, которые монтируются вместо обычной вентиляционной решетки;
  • кухонные втяжки.

Установить вентилятор несложно, а эффект от него должен быть очень неплохим – устройство будет проталкивать отработанный воздух по вентиляционному каналу. При выборе обращайте внимание на такие факторы:

  • производительность вентилятора, которая должна соответствовать выдвигаемым к помещению требованиям;
  • наличие влагозащиты обязательно;
  • распространенная система – вентиляция включается одновременно с включением света в ванной. Подобное решение не особо эффективно, поэтому лучше чуть переплатить и выбрать вентилятор с таймером;
  • обратный клапан на вентиляторе в некоторых случаях будет незаменим. Пригодится он, если ваш сосед уже успел поставить вентилятор на вентиляционное отверстие, и он более мощный, чем у вас. В противном случае соседский и ваш собственный отработанный воздух могут возвращаться обратно в квартиру.принудительная вентиляция вентиляторпринудительная вентиляция вентилятор

Вентилятором, как правило, оборудуют санузел. Его можно установить и на кухне, но в этом помещении более эффективно работает вытяжка, которая отводит все запахи и влагу непосредственно от очага их образования.

№7. Приточно-вытяжная вентиляция в квартире

Приточно-вытяжная вентиляция – это способ взять все движения воздуха в квартире под контроль. Такая система незаменима для квартир и домов, где естественная вытяжка не справляется со своими задачами, а вентилятор не сильно эффективен.

Приточно-вытяжная система вентиляции – это сложная система, состоящая из блока и вохдуховодов. В блоке расположены вентиляторы, фильтры, приточные и втяжные каналы с системой рекуперации. Так как последние располагаются рядом, появляется возможность отнимать тепло от выходящего воздуха и с его помощью нагревать воздух, поступающий внутрь квартиры. Экономия на подогрев воздуха при этом значительная. Есть возможность дополнительного нагрева или охлаждения воздуха. Воздуховоды прокладываются за подвесными потолками. Подобные системы могут тонко настраиваться, и с их помощью можно точно регулировать все параметры воздуха в помещении. Подобную систему можно дополнить датчиками по квартире, таймерами и прочими элементами для максимально экономной эксплуатации. Минус системы – стоимость и необходимость прокладки воздуховодов.приточно вытяжная вентиляцияприточно вытяжная вентиляция

Чтобы воздух лучше циркулировал по квартире, рекомендуют оставлять небольшой зазор между полом и межкомнатными дверьми. Кроме того, сплит-системы с подачей свежего воздуха и обычное проветривание также вносят свой вклад в поддержание оптимального микроклимата в помещении.

Виды вентиляции, функции, характеристики, цены


ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.

Содержание:

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.


Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.


Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

РАБОТА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ВЛИЯЕТ НА САМОЧУВСТВИЕ ЧЕЛОВЕКА В КОМНАТЕ, ЕГО РАБОТОСПОСОБНОСТЬ, КОНЦЕНТРАЦИЮ И КАЧЕСТВО СНА.

Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.


Виды вентиляции

Виды систем вентиляции по месту размещения

Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке.

Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.

Виды вентиляционных систем по параметрам

Классификация вентиляционного оборудования по различным аспектам

  • По способу циркуляции воздуха: естественная и принудительная (механическая).
  • По назначению: приточная, вытяжная или приточно-вытяжная.
  • По конструкции: канальная и бесканальная (проветриватель, приточный клапан, бризер).
  • По дополнительным функциям: вентиляция с подогревом, вентиляция с фильтрацией воздуха и др.

Естественная и принудительная вентиляция

Естественная вентиляция

В большинстве наших жилых домов вентиляция естественная. Это значит, что воздух поступает с улицы в здание сам по себе, без какого-либо специального оборудования или искусственного нагнетания. Обычно он заходит в дома через неплотности в стенах и окнах, а также через двери. А выходит через вытяжку: вытяжные отверстия расположены обычно в кухне и санузле. Воздух из комнаты вытягивается через них в вентиляционную шахту, поднимается по ней вверх и выбрасывается через крышу.

Естественная вентиляция функционирует за счет перепада температур и разницы давления внутри и снаружи помещения.

Главное преимущество естественной вентиляции — ее доступность. Организация такой вентиляционной системы не требует больших денежных вложений. Но есть и недостатки. Во-первых, естественная вентиляционная система легко дает сбои. Установили герметичные пластиковые окна взамен дедушкиных деревянных — и вот уже приток воздуха недостаточен, в доме душно и некомфортно. Или вытяжка засорилась — и в квартире вечно затхлый воздух. Во-вторых, в условиях естественной вентиляции есть только один способ как следует проветрить — открыть окно. Но открытое окно — это, к сожалению, не только свежий воздух. Это еще и шум, пыль, пыльца, холод и неприятные запахи.

Чтобы устранить эти недостатки, естественную вентиляцию нужно заменить или дополнить механической (принудительной) вентиляцией.

Принудительная вентиляция

Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.

Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.


Канальная и бесканальная вентиляция

Канальная вентиляция

Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха.

Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м.

Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.


Приточная и вытяжная вентиляция

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

ВЕНТИЛЯЦИЯ В СТЕНЕ, В ОТЛИЧИЕ ОТ КАНАЛЬНЫХ СИСТЕМ, УСТАНАВЛИВАЕТСЯ НА ЛЮБОМ ЭТАПЕ РЕМОНТА, ДАЖЕ ПОСЛЕ ЧИСТОВОЙ ОТДЕЛКИ. МОНТАЖ ТАКОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ ДЕЛАЕТСЯ БЫСТРО, ВСЕГО ЗА ЧАС. КОМНАТА ПРИ ЭТОМ ОСТАЕТСЯ ЧИСТОЙ.

Вытяжная вентиляция

Через вытяжку из комнаты выводится так называемый отработанный воздух — воздух, наполненный запахами и комнатными загрязнениями (пыль, шерсть животных). Естественную вытяжку при желании можно усилить принудительной, установив в вытяжное отверстие вентилятор. Производительность вентиляции для вытяжки будет зависеть от площади Вашей кухни или санузла, где монтируется вентилятор.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция обеспечивает одновременно приток свежего и отток отработанного воздуха.


Вентиляция с дополнительными функциями

Вентиляция с подогревом

Если минусовые температуры за окном — не редкость, то нужна приточная вентиляция с подогревом воздуха. Иначе в комнату будет дуть холодный воздух, а это легко может вылиться в простуды.

Вентиляция с подогревом может иметь систему климат-контроля и автоматически нагревать воздух до выбранной пользователем температуры.

Вентиляция с фильтрацией

Чистота воздуха — важное условие здорового образа жизни.

Вентиляция с фильтрацией содержит воздушные фильтры различного назначения. Это могут быть простые фильтры с сетчатой структурой, высокоэффективные фильтры со сложным сплетением тончайших волокон или же угольные фильтры, задерживающие вредные газы и запахи.


Купить систему вентиляции

Избавиться от духоты, наладить правильную циркуляцию воздуха в комнатах, дышать чистым воздухом — все эти вопросы легко решаются покупкой системы вентиляции с функциями притока, очистки и подогрева воздуха.

Бризер — одно из самых популярных устройств на рынке приточной вентиляции. Он подает воздух на 4-5 человек, очищает приточный воздух от пыли, грязи, автомобильных выхлопов, аллергенов. Нагреватель с климат-контролем исключает сквозняки. А управлять им можно со смартфона вручную или настроив автоматический режим.

Существуют разные модели бризеров. Функции, характеристики, дизайн, цена — вентиляция Tion отвечает любым требованиям.

Цены на вентиляцию Tion Бризер

Приточно-вытяжная вентиляция квартиры — проектирование и монтаж

Вентиляция в квартире - залог здорового микроклимата Когда вы долго находитесь в своей квартире, испытываете недостаток кислорода? Появляется желание выйти на улицу или на балкон? Происходит это, потому что помещение наполняется углекислым газом (СО2), также воздух становится тяжелым из-за избытка тепла, влаги и пыли. Да, обычное проветривание спасает ситуацию, но ненадолго. К тому же зимой это не очень комфортно делать. А как насчёт инфраструктуры? Возле вашего дома проходит 8-ми полосная дорога? В Москве сейчас тяжело найти дом, в котором, открывая окно, не запускаешь газы переработанных нефтепродуктов, горящие торфяники и прочие неприятные запахи.

Из этой ситуации есть два выхода:

1. Смириться и приспосабливаться к ситуации

2. Идти в ногу со временем, и установить современную систему вентиляции квартиры

Что дает правильная вентиляция в квартире?

1. Вентиляция ГАРАНТИРУЕТ отличное здоровье.

Вы когда-нибудь задавались вопросом, почему люди, живущие в деревне, обладают более крепким здоровьем, нежели жители Москвы? Физические нагрузки или питание здесь не причём: многие современные москвичи посещают спортзал и придерживаются здорового питания. Обстановка и экосистема также не слишком важны – стрессы и химикаты есть везде. Вся проблема в кислородном голодании!

Казалось бы, такая мелочь, но как сильно она меняет вашу жизнь. А все потому, что современный житель, как большого, так и малого города, проводит на свежем воздухе не более часа в день.

А в Москве открытый воздух вообще не везде полезен. От недостатка кислорода ухудшается сон, настроение, мыслительные процессы, у вас появляется желание выйти на улицу или, хотя бы, на балкон. Многие к этому привыкли, но не многие знают, что квартиру можно сделать местом абсолютного комфорта.

2. Вентиляция ГАРАНТИРУЕТ уют и комфорт даже в центре Москвы

Почему же в загородном доме вы можете находиться днями напролёт?

Да потому, что там воздух насыщен кислородом. А хотите свою квартиру сделать таким же уютным домом? Для этого вам всего лишь понадобится приточно-вытяжная вентиляция! Это процесс замены в помещении отработанного воздуха на свежий, с целью обеспечения благоприятного микроклимата. Разумеется, в соответствии с федеральным законодательством, многоэтажные дома оборудуются вентиляцией. Но обычная вентиляция, установленная в квартире, обеспечивает минимальную циркуляцию воздуха. Да, она, конечно, снижает уровень СО2 в помещении, но обеспечить уют и хороший микроклимат не способна. Поэтому наша компания предлагает вам изменить свою жизнь, и установить в квартире современную систему вентиляции.

Назначение системы вентиляции в квартире – создание воздухообмена – а именно, удаление из помещений отработанного воздуха и замена его свежим наружным.

Для удаления воздуха в квартирах используются вытяжные каналы, расположенные на кухне и в санузлах. Приток воздуха поступает в жилые помещения (спальни, кабинет, гостиную).

Сегодня, применение герметичных конструкций и евро-окон сделали естественный приток воздуха почти невозможным. Поэтому, организация приточной вентиляции в квартире — это отдельный вопрос, который решает застройщик на этапе строительства или зачастую, жилец своими силами.

Нормы по вентиляции и кондиционированию в квартире

В жилых помещениях квартиры в режиме обслуживания необходим минимальный воздухообмен из расчета 3 м3/час на 1м2 площади — СП 54.13330.2011 «Здания жилые многоквартирные»

Вытяжка из подсобных помещений, при этом, должна быть не менее следующих объемов:

  • Кухня с электроплитой — 60 м3/час
  • Кухня с газовой плитой — 90 м3/час
  • Ванная, душевая, туалет — 25 м3/час
  • Совмещённый санузел — 50 м3/час
  • Кладовая, гардеробная — 25 м3/час
Температура воздуха в квартире регламентируется ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях»

В соответствии, с которым оптимальная температура для жилых помещений составляет:

— В теплый период года – 22-25 гр.С

— В холодный период – 20-22 гр.С

Вентиляция квартиры – варианты систем

Существует три принципиальных схемы организации системы вентиляции в квартире:

1. С естественным притоком и вытяжкой

2. С механическими притоком и вытяжной

3. Комбинированная: с механической вытяжкой и естественным притоком

Механическая приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная установка с рекупераций тепла - вентиляция в квартире

Приточно-вытяжная установка с рекуперацией

Одним из лучших вариантов вентиляции квартиры является приточно-вытяжная вентиляция с рекуперацией тепла.

Рекуперация тепла – это использование тепла вытяжного воздуха для нагрева приточного. Рекуператор экономит до 80% затрат тепла необходимого для нагрева приточного воздуха в холодный период года. Подробнее о рекуперации.

Основой системы является приточно-вытяжная установка. Наружный воздух поступая в установку, проходит через фильтр, подогревается в рекуператоре, догревается в нагревателе, далее по воздуховодам из оцинкованной стали распределяется по жилым помещениям.

Все основные узлы установки (вентиляторы, фильтры, рекуператор) располагаются в общем звуко-изолированном корпусе.

Встроенная система автоматики позволяет гибко управлять работой вентиляционного агрегата: изменять скорость, температуру и количество приточного и вытяжного воздуха.

Современные приточно-вытяжные установки для квартир работают, как правило, тихо, особенно на пониженных оборотах вентиляторов.

Тем не менее, размещать установку желательно подальше от жилых помещений. Это может быть лоджия (балкон), кладовая, гардероб или другое подсобное помещение.

Конструктивно, приточно-вытяжная установка для квартиры может быть напольной или подпотолочной. Как следует из названия, одна из них монтируется на полу, получается что-то типа тумбы или шкафа, а вторая размещается под потолком. Помимо самой установки требуется, также, место для размещения вентиляционных элементов: клапанов, шумоглушителей, гибких вставок, воздуховодов и проч. В итоге, в общем, получается немаленькая инженерная конструкция.

Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. Фильтры меняются по мере их загрязнения, что зависит от режима эксплуатации и экологии района. В среднем, смену фильтров необходимо производить не реже 1 раза в квартал.
Приточно-вытяжные установки с рекуперацией тепла различного исполнения - вентиляция квартиры

Приточно-вытяжные установки с рекуперацией, различного конструктивного исполнения: напольные вертикальные, напольные горизонтальные, подпотолочные

Преимущества:
  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Рекуперация тепла
  • Удобное управление
Сложности:
  • Требуется место под оборудование
  • Относительно высокая стоимость
  • Требуется профессиональный монтаж

Принудительная приточно-вытяжная вентиляция без рекуперации

Приточная установка для квартиры

Приточная установка

В системах без рекуперации приточную и вытяжную системы делают отдельными и, как правило, размещают в разных местах.

Приточная установка может быть общей для всей квартиры (центральной), а может быть местной, т.е. подавать воздух в одну комнату.

Приточная установка состоит из следующих элементов: заслонка, воздушный фильтр, вентилятор, электронагреватель, система автоматики, шумоизолированный корпус.

Размещается приточка на лоджии, на балконе, в одном из подсобных помещений или на улице.

Наружный воздух поступая в установку очищается от пыли, подогревается в нагревателе и по сети воздуховодов поступает в жилые помещения.

Монтаж приточной установки в квартире

Монтаж приточной установки в квартире

Автоматика приточной установки позволяет гибко управлять ее работой – устанавливать температуру приточного воздуха, изменять скорость и производительность.

Вместо центральной приточки можно применить местные агрегаты, рассчитанные на одну комнату, как например бризер «Tion 3S» или «iFresh» Lufberg или их аналоги.

Вытяжную вентиляцию организовывают при помощи канальных вентиляторов или, при наличии тяги в вытяжных шахтах, оставляют естественной.

Преимущества:
  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Удобное управление
Сложности:
  • Необходимо место для размещения оборудования и воздуховодов
  • Нет рекуперации тепла
  • Требуется профессиональный монтаж

Комбинированная система вентиляции

Комбинированная схема организации вентиляции в квартире

Вентиляции в квартире по схеме естественный приток/механическая вытяжка

Систему вентиляции подобного типа можно охарактеризовать как недорогую и практичную.

Стабильность работы приточно-вытяжной схемы обеспечивает механическая вытяжка. Приток воздуха поступает в жилые помещения естественным способом через приточные стеновые или оконные клапана.

Мировым лидером в области систем вентиляции подобного типа является французская компания «Aereco».

Приточный воздух в клапанах не подогревается, поэтому важно под окном, в котором установлен приточный клапан установить полноценный отопительный прибор, лучше всего открытый радиатор. Холодный воздух, попадая в помещение, будет плавно перемешиваться с теплым конвективным потолком от радиатора и с оптимальной температурой поступать в жилую зону. К слову сказать, мощность отопительных приборов, при проектировании отопления квартиры, рассчитывается, в том числе, с учетом подогрева минимальной нормы наружного воздуха.

Вытяжные вентиляторы, как правило, работают постоянно. Когда никого нет дома, просто, на меньших оборотах. Обеспечивая тем самым в квартире постоянный, стабильный, организованный воздухообмен.

Преимущества:
  • Относительно недорогой монтаж
  • Минимум места под оборудование
  • Минимум технического обслуживания
Недостатки:
  • Нет фильтрации приточного воздуха
  • Нет подогрева притока
  • Минимальные нормы воздухообмена

Центральное кондиционирование

Комбинированная схема организации вентиляции в квартире

Канальный охладитель воздуха

Хорошим решением и неплохой альтернативой традиционным кондиционерам является центральное кондиционирование в квартире.

Для простоты понимания, центральное кондиционирование – это та же приточно-вытяжная вентиляция, только с функцией охлаждения приточного воздуха. То есть летом воздух от приточки поступает в жилые помещения с температурой не + 30, как на улице, а например +18 (или другой комфортной, по желанию). Это позволяет уйти от внутренних блоков, дренажей, лючков и подобных спутников сплит-систем.

В отличие от кондиционеров, которые «гоняют» один и тот же воздух, получаем более качественный микроклимат, поскольку подаем в помещение свежий воздух с улицы, предварительно очищая его о пыли и охлаждая до приемлемой температуры.

В качестве охладителей применяются фреоновые наружное блоки от тех же кондиционеров или холодильные машины типа «чиллер» работающие по схеме фреон/вода.

Определённым недостатком центрального кондиционирования является сложность в регулировании температуры в разных помещениях. Изменять температуру приточного воздуха можно только всего сразу.

Также этот вид кондиционирования не дает сильного холода, поскольку производительность зависит от кратности, а в приточной вентиляции она не высокая. Скорее это облегченный тип кондиционирования, создающий легкую фоновую прохладу во всей квартире.

Преимущества:
  • Высокое качество воздуха зимой и летом
  • Фильтрация, подогрев или охлаждение приточного воздуха
  • Гибкость управления
  • Нет внутренних блоков, лючков, дренажей т.п.
  • Сервис в одном месте
Сложности:
  • Требуется место для размещения оборудования
  • Относительно высокая стоимость
  • Сложность в регулировании температуры по зонам
  • Требуется профессиональный монтаж

Проектирование систем вентиляции и кондиционирования в квартире

Проект вентиляции и кондиционирования квартиры позволяет согласовать прокладку коммуникаций и расстановку оборудования с дизайн-проектом и службой эксплуатации дома. А также, улучшить точность и согласованность монтажа.

  • Классическая схема вентиляции квартиры выглядит следующим образом: вытяжка из подсобных помещений (кухня, санузел, кладовая, гардероб), приток воздуха организовывается в жилые помещения.
  • Минимальный воздухообмен должен быть в квартире постоянно, в не зависимости наличия или отсутствия жильцов. Поэтому, накладные вентиляторы включающиеся параллельно со светом, не подходят для создания постоянного воздухообмена.
  • В квартирах использовать горячую воду из системы отопления для подогрева приточного воздуха, нельзя. Поэтому в качестве нагревателя применяются только электрические калориферы.
  • Из кухни, как правило, предусматривают две вытяжки: одну от кухонного зонта (местную), вторую — из верхней зоны кухни — общеобменную.
  • Объединять в один вытяжной канал вытяжку из кухни и санузла не допускается.
  • Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
  • Скорость воздуха в воздуховодах не должна превышать 6 м/с. Скорость воздуха на входе и выходе из вентрешетки – не более 3 м/с
  • Приточно-вытяжные установки и вентиляторы рекомендуется подбирать с запасом по производительности и со встроенными регуляторами скорости.

Монтаж вентиляции и кондиционирования в квартире

Монтаж вентиляции и кондиционирования в квартире начинается, как правило, после возведения перегородок, примерно, в одно время с отделочными работами.

Существенно улучшает точность и согласованность работ наличие проекта по вентиляции квартиры или монтажной схемы с указанием привязок оборудования и вент-решеток к ограждающим конструкциям, светильникам и т.п.

  • Вентиляционные установки и вентиляторы рекомендуется размещать в отдельном помещении, подальше от жилых комнат. В квартире это может быть лоджия, балкон, подсобка, гардероб.
  • Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.
  • Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ.
  • Приточно-вытяжные установки и вентиляторы должны иметь шумо-изолированный корпус.
  • На входе и выходе вентилятора (вент-установки) устанавливаются шумоглушители.
  • К оборудованию (фильтр, вентиляторы, нагреватель) необходимо оставлять доступ для проведения работ по сервисному обслуживанию.

Вентиляция своими руками: в доме, квартире, схемы

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Определение и серьезность проблемы

Содержание статьи

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция - организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации. Уровень углекислого газа влияет на самочувствие

    Уровень углекислого газа влияет на самочувствие

  • Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
  • Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

  • Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
  • С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
  • Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление. Один из вариантов организации притока свежего воздуха - клапан в стене

    Один из вариантов организации притока свежего воздуха — клапан в стене

  • Кондиции воздуха «за бортом» постоянно меняются, потому желателен контроль влажности — с осушением/увлажнением в зависимости от необходимости. Этот пункт — не необходимость,та как можно сделать отдельную систему поддержания уровня влажности.
  • При поступлении холодного воздуха, на стенках приточного канала образуется конденсат. Если не приняты меры, он впитывается в стены, замерзает/оттаивает — в зависимости от погоды, разрушая тем самым эти стены. Потому приточные устройства делают теплоизолированными.

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что "вытягивать" канал должен весь требуемый объем воздуха

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана - простое устройство

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме - устанавливаются вентиляторы подходящего типа

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой,  работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция - отдельные устройства в каждой комнате, вытяжка - через кухню или ванну

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка - централизованная

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

  • Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования. Сначала надо нарисовать, как будет двигаться воздух - от притока, к вытяжке

    Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

  • Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
  • Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

  • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
  • Внести размеры на схему (можно перерисовать).
  • Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения. Деталировка - подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

    Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

  • Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
  • Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
  • Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

Приточная вентиляция в квартире с фильтрацией: виды, монтаж

До недавнего времени мы не задумывались о качестве воздуха в наших квартирах, полагаясь на то, что вполне достаточно периодического проветривания и установки вытяжки на кухне. Сегодня создание дополнительных систем становится необходимостью. Это понимают не только владельцы квартир и частных домов, но и изготовители, которые предлагают эффективные вентиляционные установки. Как не растеряться при выборе и что будет максимально полезно для создания благоприятного микроклимата в помещении? Приточная вентиляция в квартире с фильтрацией для подачи свежего воздуха – это самое оптимальное решение, которое по желанию можно дополнить разнообразными полезными опциями.

Принцип работы приточной вентиляции

Читайте в статье

Зачем нужна приточная вентиляция с фильтрацией в квартире

Во время проведения ремонтных работ в первую очередь уделяют внимание дизайну, выбирают отделочные материалы, анализируют их сочетание. Мало кто задумывается о микроклимате. И зря. Современные материалы являются высококачественными в плане экологичности, имеют отличные показатели энергосбережения, пожароопасности. Но многие из них обладают низкой воздухопроницаемостью. На это не все обращают внимание.

Если взять обычную среднестатистическую квартиру и проанализировать материалы, мы видим:

Обычная квартира довольно герметична. Естественным путём без проветривания свежий поток воздуха практически не попадает в квартиру. Помимо этого, часто для отделки выбирают натяжные потолки, виниловые обои, ламинированные панели, кафельную плитку, гипсокартон. Это усугубляет воздухопроницаемость.

Недостаток свежего воздуха сказывается на здоровье. Это нарушение сна, головные боли, снижение иммунитета, частые простудные заболевания, онкология. Естественная вентиляция решает проблему воздухообмена лишь на время. Самое эффективное и комфортное – это устройство в квартире принудительной вентиляции.

Эффективность работы приточной вентиляции справляется с разными видами загрязнений

Приточная вентиляция − что это такое

Приточно-вытяжная вентиляция обеспечивает максимально комфортный микроклимат в помещении. К основным её достоинствам относят:

  • все элементы изготовлены из экологически безопасных материалов;
  • перед подачей в помещение воздушные массы проходят предварительную очистку;
  • дополнительно устройство можно укомплектовать системой увлажнения, обеззараживания, ионизации воздушных потоков;
  • при правильном монтаже система абсолютно безопасна;
  • большой срок эксплуатации;
  • возможность самостоятельного монтажа, что существенно сокращает затраты.
Сергей Харитонов

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Систему приточной вентиляции можно укомплектовать рекуператором (теплообменником) роторного или пластинчатого типа.

«Организация приточно-вытяжной системы в частном доме

Статья по теме:

Качественная очистка воздуха в квартире при помощи приточной вентиляции с фильтрациейРекуператор для частного дома помогает обеспечить достаточный доступ свежего воздуха. В этой статье рассмотрены принципы действия, фабричные модели, технология изготовления и монтажа оборудования собственными силами.

Принцип работы приточной вентиляции

Устройство приточно-вытяжной вентиляции в многоквартирном, частном доме или гараже подразумевает предварительную прокладку вентиляционных каналов, по которым поступают в помещение воздушные массы. Вентиляционная установка может монтироваться на улице. С её помощью свежий воздух поступает в дом.

При необходимости в помещении для нагрева уличного воздуха устанавливается конвектор. Уровень обогрева или охлаждения зависит от производителя.

Принцип работы системы следующий:

  1. Воздух нагнетается в квартиру вентиляционной установкой.
  2. В помещении, благодаря перепаду давления, загрязнённые массы выходят наружу через вытяжные каналы.

Невзирая на то, что в многоквартирных домах вентканалы монтируются во время строительства, при необходимости индивидуальную вентиляционную систему для квартиры можно установить и самостоятельно.

Устройство компактной приточно-вытяжной системы

Основные разновидности приточной вентиляции

Оптимальным считается вентилирование, с помощью которого в течение 2 часов объём воздуха полностью меняется. Это возможно только с помощью приточной системы. Работу приточно-вытяжной вентиляции для квартиры разделяют на 2 этапа:

  • приточная система принудительно подаёт воздушные массы с улицы, очищает их, при необходимости нагревает;
  • вытяжная система удаляет загрязнённый воздух.

Приточно-вытяжная вентиляция объединяет эти два процесса. В результате микроклимат в помещении становится комфортным и сбалансированным.

Вытяжная система предотвращает появление плесени и грибков в местах повышенной влажности

Основные элементы приточно-вытяжной вентиляции для квартиры

Устройство принудительной вентиляции в квартире с пластиковыми окнами включает в себя следующие узлы, оборудование и элементы:

  1. Узел воздухозабора. В него включены раструб, клапан регулирования и решётка.
  2. Система фильтрации.
  3. Узел подогрева воздушного потока.
  4. Система приточного воздуховода. Она состоит из труб, которые соединены в раструб, по ним массы подаются в помещение. Дополнительно может быть установлена система фильтрации, в том числе и шумопоглощающая.
  5. Может быть установлен рекуператор.
  6. Вентканалы вытяжные для отвода загрязнённых масс из помещения. Они монтируются в стенах или на потолке.
  7. Вентилятор, создающий в каналах напор и разряжение.
  8. Система управления настраивает характеристики процесса воздухообмена.

Это следует знать! Температура воздушных масс, которые поступают в помещение, не должна быть ниже +18°C, в связи с чем приточно-вытяжную систему чаще всего монтируют с подогревом.

Разводка вентиляционной системы в частном домеЭлементы и узлы приточно-вытяжной системы

Типы приточных систем вентиляции для квартиры

Приточно-вентиляционную установку можно классифицировать по следующим признакам:

  • канальные и бесканальные. В первых воздушные массы подаются по воздуховодам, во вторых – через приточные отверстия;
  • сборные и моноблочные. Первые состоят из отдельных частей. В конструкцию вторых входят фильтр, система воздуховодов, нагреватель воздуха, элементы управления.

Также приточные системы можно разделить по способу вентилирования:

  • местные − приток к определённому месту;
  • комплексные – приточная система работает равномерно по всей площади;
  • аварийные или противодымные – срабатывают при повышенной задымлённости во время пожара.
Канальная система с рекуператором

Приточная вентиляция с подогревом воздуха

Непрерывный подогрев воздушных потоков происходит благодаря теплообменнику − рекуператору. Это необходимо для создания комфортного микроклимата в прохладное и зимнее время года. Принцип работы следующий: теплообменник пропускает воздушные потоки, не смешивая их с массами, которые выводятся из помещения. Иными словами, входящие и выходящие потоки распределяются по разным каналам, которые расположены впритык друг к другу, за счёт чего между ними происходит теплообмен.

Второй вариант обогрева − с помощью кондиционера, работающего в режиме теплового насоса, или калорифера. В такой системе отработанные воздушные массы смешиваются с приточными, очищаются, нагреваются до установленной температуры и подаются в помещение.

Приточно-вытяжная система с калорифером

Кондиционер с приточной вентиляцией для квартиры

Такой вид установки самый дорогостоящий. В нём предусмотрена система дополнительной фильтрации, установка компрессора, конденсатора и испарителя. Она включает в себя одновременно и вентилирование воздушных масс, и охлаждение / обогрев.

Самые дорогие имеют автоматическое управление. Датчики самостоятельно мониторят состояние воздуха, сравнивают с заданными параметрами и включают требуемый режим.

Приточно-вытяжная система с кондиционером в интерьере комнаты

Система очистки воздуха для квартиры

При выборе оптимальной и эффективной системы очистки приточно-вытяжной установки для квартиры учитывают несколько факторов:

  • производительность вентиляционной установки, с помощью которой за определённый период должна быть произведена одно- или двукратная замена воздушных масс;
  • показатель шума в установке не должен превышать допустимые санитарные нормы;
  • техническое обслуживание и ремонтопригодность.

Для небольших городских квартир можно остановить свой выбор на небольших системах. Они стоят недорого, их установка обычно не вызывает сложностей. Оборудование компактно, его можно поставить на балконе, в комнате под окном, на стене или под потолком. Работают такие агрегаты с небольшим показателем шума и обслуживают площадь до 50 кв.м. Дополнительно могут быть укомплектованы функцией подогрева воздушных масс.

Полноценные системы следует приобретать для частных домов или квартир большей площади. Они оборудованы дополнительными опциями: климат-контролем, непрерывным воздухообменом, мониторингом качества воздуха.

Установка системы очистки в одном корпусе

Выбор фильтра воздуха для квартиры

Система очистки комплектуется фильтрами. В зависимости от заданных характеристик они классифицируются на следующие виды:

ФотоОписаниеСтепень очистки
G3-G4 −грубой очистки. Для них применяется синтетическое тканевое полотно или сетка из металла.До 10 мкм
F5-F9 – тонкой фильтрации, выполненный из стеклоткани.До 1 мкм
НЕРА-фильтры.До 0,1 мкм

Фильтры для воздуха в квартиру защищают вентиляционную систему от попадания загрязнений, благодаря этому продлевается срок эксплуатации установки, в помещение проникает минимальное количество пыли и загрязнений, что способствует более благоприятному микроклимату. Их установку следует закладывать ещё на стадии проектирования.

Фильтры для приточной вентиляции в квартире можно классифицировать на следующие виды:

  • механические – выполняют двойную защиту: очищают воздух и приточно-вытяжную вентиляцию от внешних загрязнений. Они задерживают крупные частицы, шерсть и пыль;
  • рулонные − они изготовлены из полиэстера. Фильтры разных производителей могут отличаться по толщине;
  • ячейковые – могут быть гофрированными в виде кассеты или мешочными (карманными). Первые устанавливаются практически во всех вентиляционных установках. Карманные используются после фильтров грубой очистки. Они способны улавливать пылевые отложения;
  • электростатические – улавливают масляные отложения. Для них требуется периодическая очистка;
  • панельные – выполнены в виде рамки с сеткой, на которой закреплена фильтрующая ткань.
Степени очистки воздушных масс

Борьба с бактериальным загрязнением воздуха

Для борьбы с бактериальными загрязнениями фильтры средней и грубой очистки не подойдут. Для этих целей предназначен ионизатор воздуха. С его помощью не только очищаются воздушные массы, он также способен уничтожать бактерии и вирусы. Ионизатор работает не отдельно, а комплексно с системой вентиляции.

Совместная работа узлов качественно и эффективно уничтожает различные виды загрязнений воздушных потоков, продлевается срок эксплуатации приточно-вытяжной вентиляции.

Система с ионизацией воздушных масс максимально очищает воздушные потоки

Основные нюансы монтажа приточной вентиляции в квартире своими руками

Систему вентиляции можно сделать по-разному: с балкона, на полу или с наружной стороны здания. Проще всего её смонтировать под потолком. Работы выполняются после черновой отделки. Можно выбрать моноблочную конструкцию или систему, состоящую из наборных элементов.

Моноблочную приточно-вытяжную вентиляцию установить своими руками проще. Все узлы собраны в одном блоке, который оснащён хорошей звукоизоляцией, к тому же она компактна. Можно выбрать установку с рекуператором и увлажнителем воздушных масс.

Сергей Харитонов

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«При выборе установки предпочтение следует делать системе с дополнительной фильтрацией, которая максимально очищает воздух.

«

В наборную систему включены следующие узлы:

  • вентилятор приточно-вытяжной;
  • рекуператор;
  • система фильтрации;
  • дополнительные узлы, которые повышают качество воздушных масс.

Пошаговый процесс монтажа приточно-вытяжной в комнате представлен в таблице ниже:

ФотоОписание работ
В первую очередь необходимо подготовить отверстие в наружной стене. Для этого предварительно на ней следует закрепить установку для бурения.
Далее вставить трубу воздуховода в отверстие, снаружи нужно закрыть декоративной решёткой.
Выполнить монтаж и крепление системы со стороны квартиры.
Декоративная панель вписывается в оформление помещения.

Данный процесс монтажа подробнее можно посмотреть в видео ниже:

Обзор приточной вентиляции «Бризер Тион 02»

Для домашней установки хорошо зарекомендовала себя приточно-вытяжная система «Бризер Тион 02» производства РФ. По отзывам потребителей, она гарантирует хорошее очищение воздуха. Кроме того, систему довольно легко установить своими руками.

Основные технические характеристики:

ПараметрыВеличина
Мощность, мин/макс, Вт40−120
Напряжение, В/Гц220/50
Расход воздушных масс, куб.м/ч45, 70/120
Уровень шума, дБ8,5
Габариты, В×Ш×Г, мм511×451×163
Вес, кг8,5
Температурный режим, °CОт -25 до +45

Приточная вентиляция «Бризер Тион 02» предназначена для обслуживания помещений до 40 кв.м. К основным достоинствам конструкции относят:

  • работает в трёх режимах;
  • имеет 3 степени очистки воздуха. Есть базовый угольный фильтр, который задерживает 60 видов загрязнений. НЕРА-фильтр со степенью очистки до 95%, который задерживает мельчайшие бактерии, грибок и аллергены. Адсорбционно-каталитический фильтр задерживает запахи, смог, выхлопные газы;
  • встроенная система климат-контроля:
  • пониженный уровень шума;
  • вентиляторная установка работает в 3 режимах;
  • есть ночной режим;
  • пульт с дистанционным управлением.

Установку рекомендовано монтировать около окна, монтаж занимает не более часа. Со стороны улицы канал закрывается декоративной решёткой.

Модель «Бризер Тион 02»

Обзор цен на системы приточной вентиляции для квартиры

Стоимость установки зависит от многих факторов: производителя, мощности, наличия дополнительных опций. Перед покупкой приточной вентиляции следует рассчитать её мощность к площади помещения, выбрать необходимый набор опций. Предлагаем ознакомиться с ориентировочной стоимостью некоторых установок:

Статья по теме:

Качественная очистка воздуха в квартире при помощи приточной вентиляции с фильтрациейВентиляция в частном доме своими руками. В публикации рассмотрим общие параметры и требования, виды, схемы вентиляционных систем, подготовку расчетов и проектной документации, пошаговый монтаж с комментариями и советами специалистов.

Заключение

Для создания качественного и благоприятного микроклимата в квартире или частном доме важна не только подача свежих воздушных масс, но и устранение загрязнённых. Вентшахты, которые монтируются во время строительства, неспособны выводить отработанные воздушные массы с должной эффективностью. Современные приточно-вытяжные системы обеспечат поступление чистого воздуха, устранят запахи. Кроме этого, они предотвратят проявление грибковых образований и плесени.

В статье мы подробно объяснили возможности приточно-вытяжных установок, их положительное влияние на создание здорового микроклимата в помещении. Надеемся, что обзор был полезен нашим читателем. Поделитесь вашим мнением в комментариях. Мы с удовольствием ответим на все вопросы.

И в заключение предлагаем посмотреть видео, как работает приточно-вытяжная система, её польза для здоровья всех членов семьи:

Качественная очистка воздуха в квартире при помощи приточной вентиляции с фильтрацией

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Добавить комментарий

Ваш адрес email не будет опубликован.
