Системы приточной вентиляции для квартиры: что такое, как работает, цена

Содержание

Вентиляция в квартире | Система вентиляции в квартире

Вне помещений человек без труда получает необходимый для его жизнедеятельности воздух из окружающей среды. А что же происходит внутри помещения, например, в квартире? Предположим, что наш дом представляет собой абсолютно герметичное пространство.

В таком помещении в воздухе при дыхании постепенно будет снижаться количество кислорода, увеличиваться объем углекислого газа и содержание влаги. Через некоторое время состав окружающего воздуха станет вредным для человека, а в дальнейшем и опасным. Поэтому необходимо предусмотреть, чтобы наш дом был не только нашей крепостью, но и позволял достаточно безопасно и комфортно находиться внутри.

Виды и варианты вентиляции в квартире


Важно ознакомиться с основными инструментами, решающими эту задачу:
  • Вентиляция — процесс замены отработанного, загрязненного (использованного) воздуха на чистый, свежий.
  • Вытяжная вентиляция — процесс удаления воздуха из помещения.
  • Естественная вытяжная вентиляция (естественная вытяжка) — процесс удаления воздуха, основанный на разнице давления и гравитационных свойствах воздуха.
  • Приточная вентиляция — процесс подачи свежего воздуха в помещения.
  • Вентиляция с механическим побуждением — вентиляция, основанная на использовании вентиляторов.

Естественная вытяжная вентиляция в квартире

В прошлом веке вентиляция в квартире, как и в других жилых помещениях, как правило, организовывалась за счет естественной вытяжки через вертикальные вентиляционные каналы в технических помещениях квартир: на кухнях, в санузлах и в ванных комнатах.

В этих помещениях удаление воздуха было необходимо для устранения запахов и повышенной влажности. Приток же обеспечивался за счет негерметичности окон, дверей, через проемы, открытые форточки и т.д. Процессы притока и вытяжки воздуха работали в тесном взаимодействии друг с другом.

Если, например, на зиму хорошо уплотнить дверь и «качественно» заклеить окна, спасаясь от сквозняков, естественная вентиляция в санузлах начинала работать несколько хуже.

Приточные системы вентиляции в квартире с механическим побуждением


Теперь — во времена красивых, теплых, шумоизолированных и, практически, герметичных пластиковых окон и надежных, крепких и непроницаемых для посторонних лиц и воздуха дверей, квартиры стали недоступны для приточного воздуха.
Что же делать в сложившейся ситуации? В санузлах и в ванных комнатах вместо решеток стали устанавливать влагозащищенные вентиляторы, на кухнях вытяжные зонты с мощными двигателями, но это не решило проблему.

Как организовать приток свежего воздуха в помещение? Можно, конечно, приоткрыть окна для проветривания, но на улицах современных городов пыль, шум и гарь от бесконечного количества автомобилей. В таком случае стали использовать приточные системы вентиляции с механическим побуждением (с вентилятором).

Решаем проблемы с вентиляцией в квартире. Используем приточные системы с механическим побуждением
Безусловно, эти системы сложнее, чем открытые форточки, но все же они позволили решить несколько важных проблем.
  1. В квартиру стал поступать воздух, столь необходимый для жильцов и для работы естественных вытяжных систем;
  2. Воздух очищается от пыли и копоти;
  3. В холодное время воздух подогревается до нормальной температуры;
  4. Благодаря использованию шумоглушителей, в помещение не поступает не только шум вентилятора приточной системы, но и шум с городских улиц.

Вентиляция в квартире с единой центральной приточной системой


В некоторых современных жилых комплексах квартиры сразу оборудованы единой центральной системой приточной вентиляции. В квартиру заведен воздуховод, через который подается расчетное количество приточного воздуха.

Если в домах нет центральной приточной системы, можно обратиться в специализированную компанию, которая поможет подобрать, спроектировать, при необходимости согласовать проект в управляющей компании, а так же скомплектовать, смонтировать и наладить индивидуальную систему приточной вентиляции.


Выбор подрядчика для установки вентиляции в квартире

Компания «Московский Инжиниринговый Центр» предлагает комплексные решения для систем отопления, вентиляции и кондиционирования квартир и других помещений любой сложности.

Квалифицированные специалисты выполнят проектирование вентиляции в квартире и других инжиниринговых систем, подберут и установят необходимое оборудование.

Каталог оборудования для вентиляции в квартире


Приточная вентиляция квартиры от компании РУСВЕНТ


1. Наборные системы вентиляции

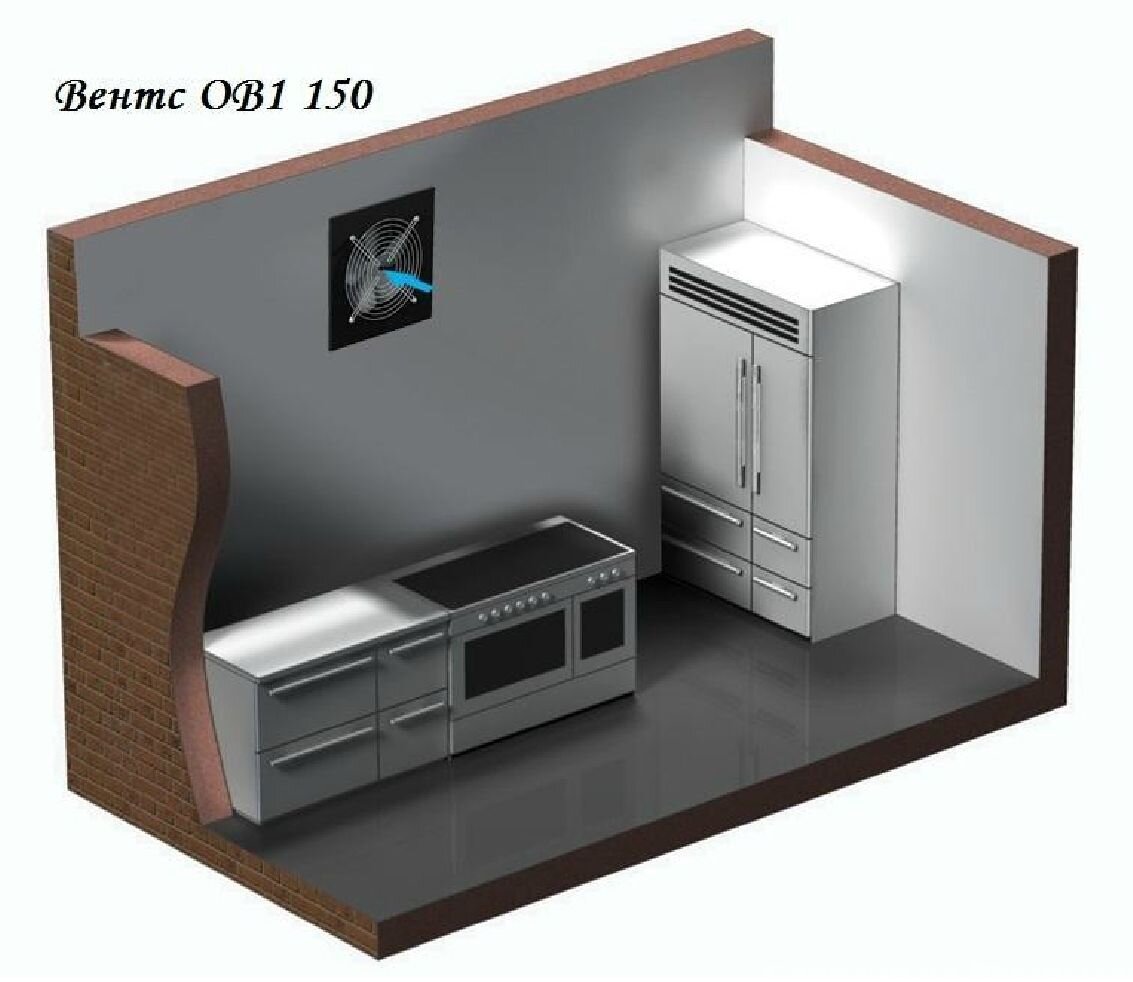

Вентиляцию в квартире проще всего осуществить с помощью вентиляторов, устанавливаемых в окно, стену или вентиляционную шахту. Вытяжные вентиляторы устанавливаются в санузел, ванну, кухню. Приточные — в комнатах.
Для решения проблемы свежего воздуха в квартире используется система приточной вентиляции, которую можно укомплектовать дополнительными фильтрами тонкой очистки воздуха и угольными фильтрами. Приточный воздух подается непосредственно в вентилируемые помещения, а вытяжка естественным образом осуществляется из санузлов и кухни через решетки вентиляционных шахт.

Зимой при подогреве приточного воздуха, калорифер (устройство для подогрева уличного воздуха зимой) потребляет электроэнергию из расчета 3-5 кВт/ч, в зависимости от количества подаваемого в помещение воздуха и температуры наружного воздуха. Приточная вентиляция квартиры комплектуется системой автоматики, которая управляет работой вентилятора, калорифера, а так же информирует о степени загрязненности фильтрующих элементов.

Вентиляцию в квартире можно осуществить с помощью компактных приточных установок или канальных кондиционеров, совмещающих в себе свойства кондиционера и вентиляции.



2. Приточная вентиляция

Приточная установка, как правило, состоит из фильтра, вентилятора для подачи воздуха, нагревающего или охлаждающего блока и управляющей автоматики.

Автоматика приточной вентиляции позволяет регулировать напор потока воздуха, отслеживает температуру агрегата, предотвращая перегрев. Некоторые установки предусматривают возможность подсоединения вытяжного вентилятора, что позволяет в случае необходимости легко модифицировать систему.


Основные сложности при установке вентсистемы — поиск места под приточную установку, шумоизоляция и маскировка воздуховодов.

Приточная вентиляционная установка PVU-350

Уникальность приточной установки заключается в том, что имея все необходимые качества полноценной вентиляции, PVU-350 обладает неординарной трехступенчатой системой очистки. После грубой фильтрации воздух проходит фотокаталитический, а затем угольный фильтр. Это позволяет очистить воздух от вредных примесей включая запахи, а отработанный выпускать через систему естественной вытяжки.


Установка монтируется на наружной стене (лоджии), поэтому позволяет решить проблему монтажа    вентиляции в квартире и устройство вентиляции в квартире. Время на монтаж вентиляции в квартире не превышает 3-х часов (для типовых домов).
Стоимость установки с учётом монтажа $3000.

Установка PVU-350 совместима с любыми климатическими устройствами: кондиционер, увлажнитель и т.д, проста в обслуживании и имеет возможность вентилирования нескольких комнат.


Характеристики приточной установки PVU-350
  • Габариты: 1500х385х260 мм
  • Производительность: Номинальная 80-220 м3/час
  • Потребляемая мощность: без обогрева — 110 Вт
  • Максимальная не более 2,3 кВт при t наружного воздуха –26°С
  • Уровень шума: внутри помещения – не более 29дБ, снаружи не более 32 дБ
  • Воздушный клапан: утепленный эл. механический
  • Система очистки приточного воздуха: 3-х ступенчатая
    1. Предварительный фильтр карманного типа F-7
    2. Основной фотокаталитический фильтр
    3. Адсорбционный (угольный) фильтр
  • Режим работы: Постоянный
  • Эл. калорифер: 2 кВт
  • Материал электронагревателя РТС – керамический элемент (пожаробезопасный, не сжигающий кислород)
  • Управление: автоматика с функцией 3-х ступенчатой регулировки скорости и плавным регулированием температуры
  • Пожарная защита
  • Автоматическое обесточивание при открытии двери
  • Влагонепроницаемая. Класс защиты IP- 44



Схема вентиляции квартиры



Звоните по телефону 8 (499) 653 55 39 и получите консультацию наших специалистов



Приточная установка ВМ-200

Приточно вытяжная вентиляция в квартире ВМ-200 представляет собой компромисс между установкой ПВУ-350  наружного размещения и внутренней вентиляционной установкой Сфера. ВМ-200 монтируется внутри вентилируемого помещения, как и Сфера, при этом имея оснащение, аналогичное ПВУ-350. Таким образом, Вы можете использовать данную вентиляционную установку, если на фасаде здания запрещено размещать какое-либо оборудование.

Приточная вентиляция ВМ-200 имеет три ступени очистки воздуха. Система очитски включает в себя три фильтра — пылевой фильтр EU 7, фотокаталитический фильтр и угольный фильтр. После очитски поступающего воздуха пылевым фильтром, наступает следующий этап — очиска фотокатализаторами. На этой ступени воздух очищается от различных вредных газов (выхлопных, угарных и т.п.), табачного дыма и запаха, аллергенов различного происхождения, а также болезнетворных бактерий и вирусов, превращаясь в экологически безопасные вещества — воду и углекислый газ. Угольный фильтр становится завершающим барьером в цепи очистителя.

Пониженный уровень шума при работе установки позволяет использовать ее даже в ночное время, не нарушая спокойного сна.

Возможность различного декоративного исполнения центральной панели установки делает ее украшением Вашего интерьера. Оснащение ВМ-200 новой системой управления «ZENTEC», наличие пульта управления и жидкокристаллического дисплея позволит Вам легко управлять работой системы. Суточный таймер обеспечит возможность установки различных режимов работы системы в зависимости от времени суток. Обеспечение качественной вентиляции квартиры легко реализуема с вентустановкой BM-200 от компании Ventmashine. Возможны два варианта режима вентиляции — вентиляция с автоматическим поддержанием заданной температуры и режим вентиляции без нагрева воздуха. Поступающий воздух нагревается с помощью пожаробезопасного керамического нагревателя Р.Т.С., не сжигающего кислород. При выключенной установке входной клапан предотвращает попадание неочищенного или холодного воздуха в помещение.При повышенной засоренности фильтра установка выведет соответствующее сообщение на дисплей.


Вентиляция в квартире — Знак Воздуха Самара

Одной из проблем, которую обязательно нужно решать при строительстве любого современного дома, является устройство вентиляции в квартире. Во многом данная  проблема касается установки герметичных пластиковых дверей и окон, характеризующихся своими как преимуществами, так и недостатками. В качестве основного недостатка можно назвать естественный воздухообмен помещений жилого типа (особенного старых домов) с улицей.

Результатом недостаточности вентиляции в квартире становится появление большого количества проблем, среди которых:

  • ощущение нехватки кислорода, ухудшающей самочувствие и повышающей утомляемость;
  • появление неприятных запахов;
  • распространение грибка и плесени вследствие повышенной влажности;
  • в помещении остается загрязненный воздух.

Организация вентиляционной системы в квартире может осуществляться через установку приточной вентиляции и других вентиляционных устройств. Монтаж приточной вентиляционной системы включает использование приточного оборудования, при подборе которого учитываются необходимый уровень производительности, мощности, габаритные размеры и иные параметры.

Приточная установка является моноблочной конструкцией, которая находится в тепло- и звукоизолирующем корпусе. Устройствами, располагающимися внутри корпуса, являются вентилятор, фильтр очистки воздуха (задерживающий пыль, грязь, насекомых), нагревательное устройство для подогрева воздуха, поступающего в помещение, и в ряде случаев – автоматическое устройство для управления вентиляционной системой. Автоматика позволяет задавать время работы установки, осуществлять установку рабочих режимов и т.д.

С помощью приточной вентиляции в квартире можно принудительно нагнетать свежий воздух в помещение. Очищенный и нагретый воздух поступает через систему воздуховодов из вентиляционного блока в спальные помещения, гостиные, детские комнаты, а отработанный с низким кислородным содержанием за счет образуемого давления воздуха вытесняется на улицу сквозь щели в дверях и окнах, а также находящиеся в ванных, санузлах и кухонных помещениях вентиляционные каналы.

Если естественная тяга в квартире является недостаточной, можно осуществлять установку вытяжной вентиляции. Также она может устанавливаться в местах с повышенным образованием загрязнений воздушных масс и выделением избыточной тепловой энергией, к примеру – над кухонными плитами. Приточно-вытяжная вентиляционная система представляет собой одну из наиболее эффективных систем по уровню воздухообмена, а если она оснащается тепловыми рекуператорами, то и одной из наиболее экономичных по показателям теплообмена. Основой рабочего принципа рекуператора является принцип переноса тепловой энергии от вытяжного воздуха приточному. Благодаря этому могут быть значительно сокращены затраты энергии на отопление в холодный сезон.

По рекомендации специалистов, выбор типа устанавливаемой вентиляционной системы должен основываться на условиях в той или иной квартире. Наши инженеры помогут вам в решении вопросов подбора оптимальных параметров вентиляционных устройств для вашей квартиры, монтаж которых позволяет обеспечивать эффективный воздухообмен и комфортные условия для проживания.

Вентиляция в квартире.

Система вентиляции для квартиры —

Вентиляция квартиры: цена, примеры систем

    Вентиляция квартиры является очень важным фактором жизни городского жителя, о чем многие только сейчас начали задумыватья. Здоровье обычного человека зависит от трех факторов: что едим, что пьем, где живем. В данном случае городской житель живет в городе, 90% своей жизни проводит в закрытых помещениях и дышит свежем воздухом в промежутках между маршрутами квартира-работа-супермаркет. Не все могут себе позволить жить за чертой города, чтобы восполнить недостаток кислорода.



 К сожалению, в нашей стране необходимость таких жизненно важных систем, как вентиляция помещений еще не вошло прочно в сознание жителей.

Человеческий организм очень остро реагирует на недостаток кислорода. Ученые давно уже говорят о том, что проблема недостатка кислорода в настоящее время — очень существенный вопрос.

   При недостатке кислорода в первую очередь страдают сердечно-сосудистая и центральная нервная системы.

Здоровые люди это ощущают сразу — по усилению потливости, снижению работоспособности, ухудшению сообразительности. Очень большое значение имеет вентиляция на здоровье детей. При недостаточном пользовании свежим воздухом и солнечным светом, когда ребенок большую часть времени проводит в душном помещении, создаются условия, ме­шающие правильному развитию ребенка. В случае постоянного недостатка кислорода неприятные признаки переходят в хроническую форму.



Попробуем описать самые распространенные варианты создания системы вентиляции типовой квартиры на базе оборудования марки «Вентс».



Вентиляция квартиры с помощью проветривателей

Этот способ создания вентиляции в квартире, при правильном подходе к техническому решению этой проблемы, заслуживает 1 место по дешевизне.

Проветриватель (рис.1) представляет собой приточное устройство, состоящее из наружной решетки, внутренней решетки, воздуховода, соединяющего две решетки и регулятор расхода воздуха.





Рис.1 Стеновой проветриватель

 Проветриватель монтируется непосредственно в наружную стену возле радиатора отопления в верхней зоне. Воздух в помещение поступает через проветриватель, проходит через зону радиатора отопления, подогревается и поступает в комнату. Удаление воздуха происходит через вытяжную систему санузла, душевой и кухни, где установлены бытовые вентиляторы или просто вытяжные решетки.

 При необходимости, особенно в зимний период года, расход воздуха регулируется встроенным регулятором. Плюсом такой системы является ее дешевизна, простота обустройства.



Есть и недостатки использования стенновых проветривателей. Для эффективной вентиляции на одного человека необходима подача 60 м.куб. воздуха за один час. Обычный проветриватель может обеспечить производительность только до 40 м.

куб. в час. Таким образом, например, для вентиляции спальни для двух человек обустройство одного проветривателя будет явно недостаточно. При очень низкой температуре воздуха на улице возможно образование конденсата на внутренних решетках проветривателей, возникает необходимость в их перекрытии.



  Также недостатком этого варианта является то, что такая вентиляция эффективна только тогда, когда существует большая разница температур между комнатной и улицы. Так как это пассивная вентиляция, то летом ее эффективность будет приближена к нулю и возникнет необходимость в открывании окон в квартире.



Цена решения
Стоимость одного стенного проветривателя — 430 гривны, для квартиры из трех комнат — 1290  гривен. Дополнительно можно установить вытяжные вентиляторы в санузле, ванной и кухне. Простейший вентилятор с таймером обойдется в  от 890 и выше гривен. Для квартиры (три вентилятора) — от 2670 гривен.

Не стоит забывать о подготовительной работе для установки проветривателей — выполнении отверстий в стенах. Для их выполнения необходимо нанять специалиастов, которые выполняют алмазное сверление стен. Ориентировочная стоимость таких работ (за три отверстия) в пределе — от 2000 гривен.

Итого вентиляция квартиры стенными проветривателями будет стоить от 6000 гривен

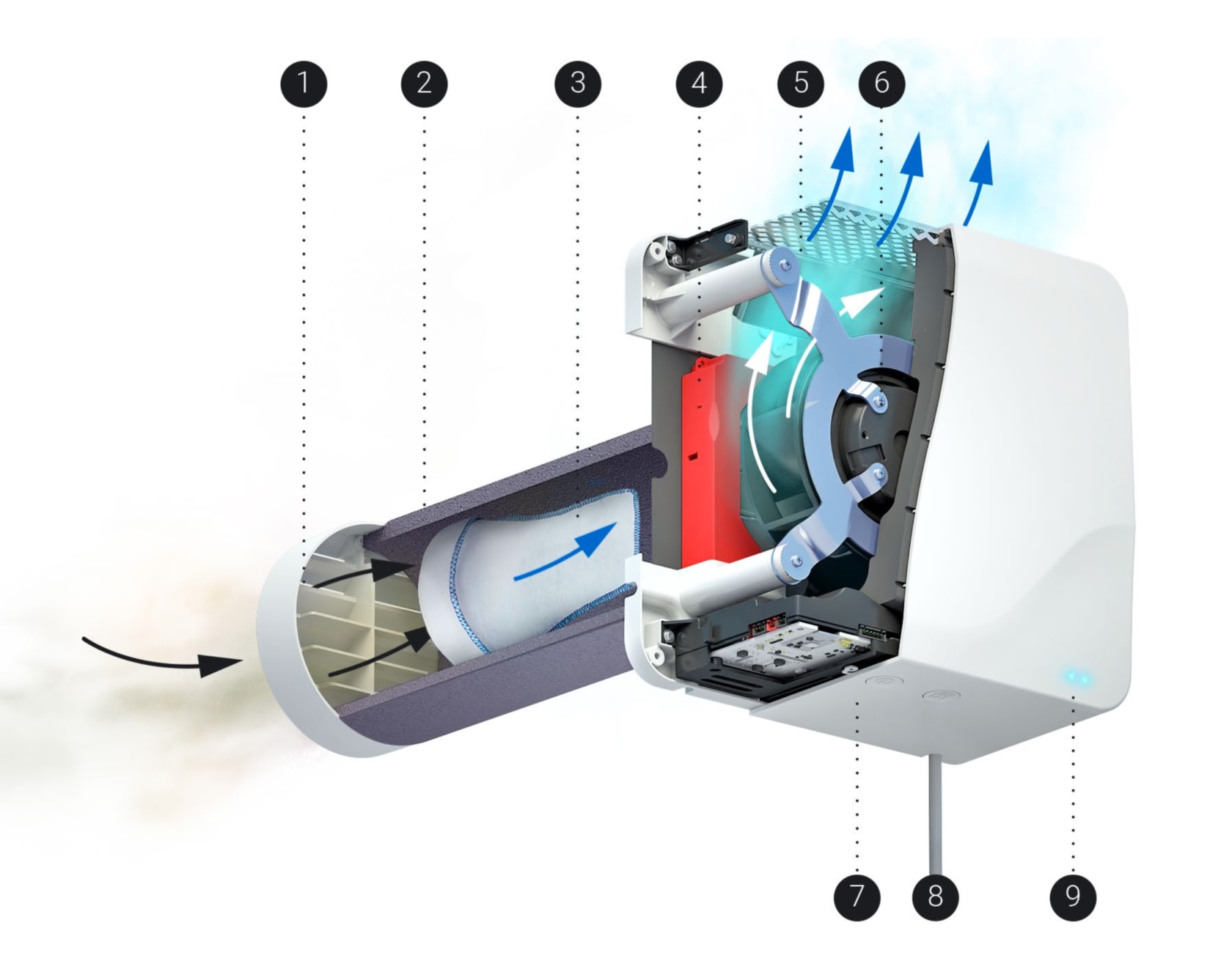

 В последнее время на рынке появились проветриватели Вентс ТвинФреш (рис. 2) оборудованные вентиляторами с возможностью работы как в режиме притока, так и в режиме вытяжки. Также они оборудованы рекуперацией тепла, т.е. возможностью подогрева приточного воздуха за счет использования тепла от воздуха, который удаляется из помещения.

Рис.2 Проветриватель ТвинФреш

  Данные проветриватели лишины тех недостатков, которые присущи обычным пассивным стенным. При небольшом потреблении электроэнергии, вентиляция квартиры может быть решена достаточно эффективно в независимости от времени года. Производительность одного проветривателя — 58 м3/ч, что в принципе достаточно для одного человека в комнате.



Рис.3. Вентиляция квартиры четырьмя проветривателями ТвинФреш
Стоимость
Стоимость одного проветривателя ТвинФреш от 5782 гривен (в зависимости от модели), для квартиры из трех комнат — 17346 гривен. Вентиляторы в санузлы и душевые (три вентилятора) — от 2670 гривен. Итого вентиляция в трехкомнатной квартире обойдется ориентировочно от 20000  гривен.

 Выполнении отверстий в стенах — от 2000 гривен.



Вентиляция приточной установкой

  Для обеспечения подачи свежего воздуха используется приточная установка (рис. 4), представляющая собой моноблочный агрегат в изолированном от шума и потерь тепла корпусе. Внутри размещен вентилятор, фильтр для очистки уличного воздуха от пыли и насекомых, электрический калорифер для подогрева наружного воздуха до требуемой температуры.



Рис. 4. Приточная установка Вентс ВПА

  Установку размещают на балконе,лоджии, в коридоре. Для забора наружного воздуха в наружной стене выполняют отверстие. Воздух с помощью вентилятора поступает в установку, где проходит фильтрацию и при необходимости подгрев. Далее он при помощи напора вентилятора поступает в сеть воздуховодов, смонтированну у потолка квартиры, где через решетки подается в помещение (рис. 5). Воздуховоды в квартире после монтажа зашиваются гипсокартоном или прячутся за подшивным потолком.



Рис. 5 Схема использования приточной установки в квартире

 Удаление отработанного воздуха происходит в помещениях кухни, санузла и ванной с помощью бытовых вентиляторов установленных в вентиляционных каналах здания. Для перетекания воздуха из комнат в эти помещения в межкомнатных дверях устанавливаются снизу переточные решетки или оставляют зазор между дверью и полом. С помощью такой схемы вентиляции, исключается попадание запахов из кухни в жилые помещения.

Вентиляция осуществляет круглый год, с помощью автоматики установки можно задавать время включения и выключения системы вентиляции в зависимости от требований потребителя.



Стоимость
Стоимость приточной установки для трехкомнатной квартиры — от 32000 гривен. Вентиляторы в санузлы и душевые (три вентилятора) — 2670 гривен. Комплектующие системы (воздуховоды, решетки и др. ) — 9000-14000 гривен. Монтажные, пусконаладочные работы — от 8000 гривен.  Итого вентиляция приточной установкой в трехкомнатной квартире обойдется ориентировочно от 50000  гривен.

 Выполнении отверстий в стенах — от 2000 гривен.



Вентиляция с использованием рекуперации тепла

 Как уже сказано выше, для подогрева воздуха, который поступает в квартиру в установке используется электрический нагреватель. Приточно-вытяжные установки с рекуперацией позволяют уменьшить требуемую электрическую мощность для подгрева свежего воздуха за счет использования тепла от удаляемого воздуха.

 В последнее время такие установки хоть и дороже обычных приточных, но позволяют значительно экономить электроэнергию, уменьшить нагрузку на электросеть. В странах Европы, в виду высоких цен на электроэнергию (в Германии 1 кВт для населения стоит около 0.4 у.е.), активно используется рекуперацию практически во всех установках приточно-вытяжной вентиляции.

 Помимо экономического эффекта, рекуперация позволяет «оставлять» большую часть тепла в жилище, которое обычно уходит с вытяжным воздухом из квартиры.

     Конструкция рекупаратора такова, что перекрестные потоки теплого (вытяжного) и холодного (свежего) воздуха будучи разделены стенками пластин теплообменника, не соприкасается друг с другом, благодаря чему исключается передача одним потоком другому загрязнений, запахов, микроорганизмов. Количество тепловой энергии, отдаваемой вытяжным воздухом приточному, зависит только от теплопроводности материалов и разницы температур между двумя потоками. При этом теплый вытяжной воздух охлаждается, а холодный приточный – нагревается.





Рис.6 Схема работы приточно-вытяжной установки



  Процесс рекуперации в установке происходит следующим образом: чистый холодный воздух с улицы по воздуховодам поступает в установку (рис. 6), в фильтре происходит фильтрация поступающего воздуха, далее он проходит через теплообменник и при помощи приточного вентилятора по воздуховодам подается в помещения. Удаляемый из помещения воздух по воздуховодам поступает в установку, в фильтре осуществляется фильтрация, далее он проходит через теплообменник и при помощи вытяжного вентилятора по воздуховодам выбрасывается на улицу. В теплообменнике происходит обмен тепловой энергией теплого загрязненного воздуха, поступающего из комнаты, с чистым холодным воздухом, поступающим с улицы.

  Этот вариант осуществления вентиляции жилища наиболее, с точки зрения эффективности, правильный. Помимо подачи чистого воздуха в помещение, система удаляет отработанный воздух из помещения.  Для транспортировки воздуха используется, как и в предыдущем варианте, система воздуховодов и воздухораспределительных решеток.  Установка размещают в помещении лоджии, балкона (рис. 7)



Рис. 7. Использование приточно-вытяжной установки для вентиляции квартиры.

  Для управления системы используется автоматика, которая следит за работой оборудования, сигнализирует о несправностях, необходимости сервисного обслуживания. Автоматика также отключает установку в случае выявления неправильной работы компонентов системы и сигнализирует об этом. Наличие недельного таймера позволяет владельцу самостоятельно задать режим включения и выключения системы вентиляции исходя из своих пожеланий.



Стоимость решения
Стоимость приточно-вытяжной установки для трехкомнатной квартиры — от 40000 гривен. Вентиляторы в санузлы и душевые (три вентилятора) — от 2670 гривен. Комплектующие системы (воздуховоды, решетки и др.) — 9000 — 14000 гривен. Монтажные, пусконаладочные работы -от 9000 гривен.  Итого вентиляция приточной установкой в трехкомнатной квартире обойдется ориентировочно от 60000 гривен.

 Выполнении отверстий в стенах — от 2000 гривен.

*цены в статье указаны на апрель 2017 года.

Покомнатная децентрализованная вентиляция для квартиры и офиса

Компания Blizzard Lufttechnik предлагает инновационные решения для создания максимально комфортного жизненного пространства. В нашем ассортименте представлены вентиляционные панели, встроенные пылесосы. Мы разрабатываем системы вентиляции квартир, загородных домов, медицинских и образовательных учреждений, коммерческих и административных зданий.

  Название Описание
B5030
Вентиляционная панель Komfort

Индивидуальный подход

Вентиляция для квартир и домов с отделкой и без отделки.
Воздушный поток — до 100 м3/час. Рекуперация.
Управление с пульта. 6 комфортных режимов вентиляции.
B5030-2
Вентиляционная панель Komfort CO2

Вентиляция в автоматическом режиме

Вентиляция для квартир и домов с отделкой и без отделки.
Воздушный поток — до 100 м3/час. Рекуперация.
Вентиляция в автоматическом режиме — контроль содержания углекислого газа.

Виды вентиляции Преимущества

Виды вентиляции в квартиру

По способу создания давления для перемещения воздуха:

  • Естественная. Движение воздушных масс в данной системе вентиляции квартиры осуществляется за счет разности давлений и температур воздуха на улице и внутри помещения, а также с наветренной и подветренной стороны обслуживаемого здания. Естественная вентиляция квартиры применяется в том случае, если приточный воздух не приводит к образованию конденсата.
  • Механическая. Движение воздушных масс в данной системе осуществляется за счет работы вентиляторов, которые создают искусственно конвекцию. Механическая система вентиляция в квартире применима для организации воздухообмена в любых помещениях.

По назначению вентиляция квартиры делится на 3 вида:

Тип вентиляции Описание
Приточная Применяется для организации постоянного притока свежего воздуха с улицы в квартиру, дом или коммерческое здание. Такие системы могут дополнительно очищать, прогревать и увлажнять поступающий воздух.
Вытяжная Такая система применяется для очищения воздуха в общественном здании или жилом доме. Она удаляет воздушные массы, содержащие избыточное количество влаги, пыль и органические соединения, вызывающие неприятные запахи.
Приточно-вытяжная Такая система вентиляции квартиры применяется для подачи чистого воздуха и параллельного удаления загрязненных воздушных масс из помещения.

Если Вам нужна надежная и эффективная система вентиляции в квартире, загородном доме, офисном здании, обращайтесь в компанию Блиццард Люфттехник. Вы можете получить дополнительную информацию о наших продуктах и услугах по телефону +7 (495) 221-19-11.

Вопрос-ответ

Вопрос: Можно ли использовать вентиляционные панели Blizzard в домах и квартирах с готовым ремонтом?

Ответ: Конечно! Вентпанель размещается на стене. Для одной панели требуются только два просверленных отверстия диаметром 120 мм и линия электропитания.

Вопрос: Приводит ли использование панелей к сквознякам.

Ответ: Нет. Сам принцип нахождения источников приточного и вытяжного воздуха в одном месте исключает эту проблему.

Вопрос: Можно ли разместить вентпанели Blizzard на потолке?

Ответ: Нет, установка разработана для стенного вертикального монтажа. Надлежащее удаление конденсата, который образовывается в очень холодные дни, не может быть обеспечено при установке на потолок. Стекающий конденсат может разрушить моторы и электронные компоненты. В этом случае гарантия не будет действительна.

Преимущества вентиляционных панелей Blizzard Lufttechnik

  • Возможность рекуперации. Вентиляционные системы в квартиру, дом или коммерческое здание Блиццард Люфттехник обладают рекуператорами тепла, которые нагревают поступающий в помещение воздух. Использование такого оборудования позволяет снизить теплопотери и уменьшить затраты на отопление помещения в холодный сезон. Рекуперация происходит за счет передачи тепла удаляемого из квартиры воздуха, поступающим в помещение воздушным массам. При этом потоки не смешиваются, поэтому загрязнения свежего воздуха не происходит.

  • Высокое качество. Системы вентиляции квартир Blizzard Lufttechnik производится в Германии и соответствует принятым в Европейском Союзе стандартам качества. Системы отвечают требованиям Европейской Директивы по энергетической эффективности зданий (EPBD) и техническим нормам, регламентируемым стандартами EN 13779, EN ISO 13790, EN 15241, EN 15242, EN 15251.

  • Круглосуточный доступ воздуха. Вентиляция квартиры производства Блиццард Люфттехник может работать в непрерывном режиме. Они обладает высокой эффективностью: при потреблении всего 34 Вт энергии производительности вентиляционных панелей составляет 100 м3/ч. Экономичный расход электроэнергии и низкий уровень шума позволяют не отключать вентиляционную систему на ночь. Защита от замерзания позволяет использовать ее в любое время года.

  • Снижение риска появления аллергии. Согласно данным агентства EPA (США), в помещении, где отсутствует вентиляция, концентрация бактерий и других загрязняющих веществ в 10 раз выше, чем на улице. Задерживающиеся в воздухе частицы мелкой и крупной пыли раздражают слизистые человека и часто становятся причиной развития астмы или аллергии. Вентиляция в квартире не только своевременно удаляет из помещения некачественный воздух, но и фильтрует поступающие извне потоки.

Вентиляция квартир (Примеры инженерных решений)

статья

Раньше нормы вентиляции квартир и жилых помещений предусматривали естественную вентиляцию. Вентиляция обеспечивалась за счет не плотностей деревянных рам окон или же простым открыванием окон. Современные стеклопакеты отличаются герметичностью, что уменьшает эффективность естественной вентиляции, да и просто открытые окна являются источником пыли и аллергенов. Что же можно предложить для вентиляции квартиры? Рассмотрим несколько решений:

ВАРИАНТ №1 ВЕНТИЛЯЦИЯ КВАРТИР НА БАЗЕ ВЫТЯЖНЫХ ВЕНТИЛЯТОРОВ. ПРИТОК ЗА СЧЕТ Бризер Тион О2

Бытовые вытяжные вентиляторы. Эти вентиляторы обеспечивают вытяжную (удаление воздуха) вентиляцию санузлов, вентиляцию ванных, кладовых, кухонь. Но если воздух удаляется из помещений, то он должен откуда-то компенсироваться. Мы возвращаемся к открыванию окон, что бы поддерживать эффективность вытяжной вентиляции. Возможным решением может быть установка специального воздушного клапана, который будет «запускать» в помещение свежий воздух взамен удаленного или приточное устройство Бризер Тион О2.

ВАРИАНТ №2 ВЕНТИЛЯЦИЯ КВАРТИР НА БАЗЕ КАНАЛЬНОГО КОНДИЦИОНЕРА И ВЫТЯЖНЫХ ВЕНТИЛЯТОРОВ

Вентиляция квартиры возможна и комбинированным способом – совмещение системы кондиционирования и системы вентиляции. Канальные кондиционеры (DAIKIN, Panasonic, McQuay, Fujitsu и т. д.) имеют возможность подмешивать наружный воздух в рециркуляционный. Для этого к задней части кондиционера снаружи подводиться воздуховод, ставиться фильтр и нагревательный элемент. Удаление воздуха из помещений опять же производиться за счет вытяжных систем в ванной, санузле или кухне. Такая приточная вентиляция не без недостатков – часть мощности канального кондиционера идет на охлаждение наружного воздуха.

ВАРИАНТ №3 ВЕНТИЛЯЦИЯ КВАРТИР НА БАЗЕ НАБОРНОЙ ПРИТОЧНОЙ УСТАНОВКИ

Наборная приточная установка (организовывается на базе вентиляционного оборудования). Приточная вентиляция в квартире состоит из наружной решетки, воздушного клапана, фильтра, электрического нагревателя, вентилятора, шумоглушителя, воздуховодов, приточных решеток и системы автоматики. Обязательные условия для установки такой системы: наличие длинного балкона или коридора (не менее 3х метров), на котором она будет размещена и обязательно тепло- и шумоизолированна, предусмотрены фальшь балки из гипсокартона для прокладки воздуховодов по двум – трем комнатам, а так же желательна одновременная работа этой приточной установки с вытяжными вентиляторами в санузлах.


ВАРИАНТ №4 ВЕНТИЛЯЦИЯ КВАРТИР НА БАЗЕ КОМПАКТНОЙ ПРИТОЧНОЙ УСТАНОВКИ (МОНТАЖ НА БАЛКОНЕ)

Компактные приточные системы. Фактически ни чем не отличается от предыдущего варианта, за исключением меньшего занимаемого места. Все элементы системы вентиляции собраны в компактном шумоизолированном корпусе.


ВАРИАНТ №5 ВЕНТИЛЯЦИЯ КВАРТИР НА БАЗЕ КОМПАКТНОЙ ПРИТОЧНОЙ УСТАНОВКИ (МОНТАЖ В КОРИДОРЕ)

Компактные приточные системы. Фактически ни чем не отличается от предыдущего варианта, за исключением меньшего занимаемого места. Все элементы системы вентиляции собраны в компактном шумоизолированном корпусе.


ВАРИАНТ №6 ВЕНТИЛЯЦИЯ КВАРТИР НА БАЗЕ КОМПАКТНОЙ ПРИТОЧНО-ВЫТЯЖНОЙ УСТАНОВКИ

Компактные приточно-вытяжные системы (например, VAM DAIKIN). Эти системы обеспечивают полноценную смену воздуха в вашей квартире и при этом используют энергосберегающие технологии – установка VAM DAIKIN снабжена пластинчатым рекуператором, который возвращает зимой тепло. Монтаж приточно вытяжной вентиляции в квартире на базе этих вентиляционных систем возможен при наличии запотолочного пространства в коридоре, в кладовой или на утепленном балконе, а так же при опущенных потолках в зоне прокладывания системы воздуховодов.

По современным нормам для жилого помещения допускаться воздухообмен или не менее 3 крат объема помещения в час, или обеспечивать подачу и удаление не менее 60 м3/ч на одного человека. В любом случае схема вентиляции квартиры должна быть согласована с эстетическими моментами: дизайн помещения, внешний вид и функциональность.

Для точного расчета схемы вентиляции и воздухораспределительной сети, а также для разработки проекта вентиляции Вы можете обратиться : ООО «ВЕЛЕС-Монтаж» Тел:8(391) 215-27-87.

Вентиляция в квартире — вытяжная, приточная и приточно-вытяжная. Виды систем вентиляции, их реализация и видеообзоры

​ПРОЕКТИРОВАНИЕ НА ОСНОВАНИИ РАСЧЕТА ПО КОЛИЧЕСТВУ ЛЮДЕЙ

Разберем, как это происходит, на конкретном примере. Имеется трехкомнатная квартира с двумя спальнями и гостиной. В ней проживают двое взрослых и двое детей. Исходя из этих данных инженеры проводят расчет:

На одного человека, согласно нормам ДБН при уровне повышенного комфорта, должно приходится 36 м3/ч воздуха. Дальше необходимо просчитать количество подаваемого воздуха по комнатам. Логика проста: в каждой из спален постоянно находятся 2 человека = 72 м3/ч, а в гостиной одновременно могут находится 4 человека = 144 м3/ч.

Воздухообмен в квартире должен быть сбалансирован, поэтому количество удаляемого воздуха равно количеству подаваемого.

По результатам проведенного расчета подбирается типоразмер приточно-вытяжной установки — основы системы вентиляции. В данном случае общее количество необходимого воздуха на квартиру составляет 288 м3/ч и рекомендуемые модели вентустановок — Maico WS 320 KBET и Jablotron Futura L. Их производительность способна обеспечить необходимое количество воздуха на квартиру и оставляет запас на случай прихода гостей — тогда установка сможет подавать больше свежего воздуха для поддержания комфорта. Воздух в таком объеме подается в квартиру постоянно.

На изображении ниже представлен чертеж спроектированной системы вентиляции и кондиционирования в двухэтажной квартире. Для организации комфортных условий в помещении использовали приточно-вытяжную установку Jablotron Futura L. Производительность данного оборудования обеспечивает воздухообмен с максимальным расходом воздуха 420 м3/ч. Теплообменник накапливает тепло исходящего воздуха, который выбрасывается на улицу, и передает его входящему. В конечном итоге, КПД рекуперации тепла составляет около 92%. Приточно-вытяжную установку разместили на балконе, один из каналов подает в квартиру свежий воздух с улицы, а другой предназначен для выброса отработанного воздуха. Магистраль воздуховодов зашита в подпотолочном пространстве, в комнаты выходят только вентиляционные решетки – для забора воздуха «из грязных зон» (санузлы, гардеробная, кухня). В чистых зонах (спальные комнаты) для подачи свежего воздуха использованы воздухораспределительные щелевые диффузоры Look.


ДЛЯ ЭТОГО ВИДА СИСТЕМЫ ПРИМЕНЯЕТСЯ ОБОРУДОВАНИЕ:

  • MAICO (Германия) серия WS (WS 320 KB/KBET и WS 470 KB/KBET).

Серия приточно-вытяжных вентиляционных установок с рекуперацией тепла. Занимает лидирующие позиции на европейском рынке климатической техники по энергоснабжению. Данное оборудование повторно использует тепло из удаляемого воздуха и  нагревает поступающий с улицы воздух. Таким образом нагрузка с систем отопления снижается, что приводит к существенной экономии энергии и бюджета.
 KBET — модификация с энтальпийным теплообменником, который позволяет повторно использовать не только имеющееся тепло, но и влагу.

  • MAICO (Германия) PUSHPULL.

Приточно-вытяжная вентиляционная установка с рекуперацией тепла характеризуется компактными размерами и высокой производительностью. Оборудование можно устанавливать в помещениях с ограниченным свободным пространством. Основными преимуществами установки являются: минимальный уровень шума, высокое качество и эффективность, простой и быстрый монтаж, легкое управление и демократичная ценовая политика.

  • JABLOTRON (Чехия) FUTURA.

Приточно-вытяжные установки с рекуперацией тепла и влаги. Данное чешское оборудование оснащено энтальпийным рекуператором нового поколение — он не требует преднагрева, используя способ перенаправления потоков воздуха. Автоматика, установленная в установке, позволяет автоматизировано регулировать подачу воздуха, подключаться к умному дому, настроить различные сценарии работы и получать обширные данные по состоянию микроклимата в квартире. В линейке представлено 2 типоразмера.

  • SYSTEMAIR (Швеция) VTC

Приточно-вытяжная установка от шведского производителя, которая способна поддерживать функцию рекуперации тепла. Для этого она потребляет энергию выходящего воздуха и передает полученное тепло входящему. Таким образом установка обладает высокой экономичностью энергопотребления и снимает нагрузку с системы отопления. В теплое время года рекуператор не функционирует за ненадобностью.

​Подробнее о функционале, производительности и возможностях этих вентиляционных установок — читайте в нашем подробном обзоре-сравнении.  Графики, сравнительная таблица и скриншоты прилагаются.

Вентиляция квартиры | Установка вентиляции в квартире

Вентиляция в квартире – это постоянная циркуляция воздушных потоков, благодаря чему неприятные «ароматы» покинут помещения, а в комнаты наполнятся чистым и свежим воздухом.

Актуальность установки вентиляции в квартире

Надежные металлопластиковые окна, утеплители, правильный подбор строительных материалов – и можно наслаждаться теплом и уютом. Вот только в «комплекте» с этими преимуществами идут и менее приятные последствия:

  • Изменения самочувствия – нарушение режима сна, слабость, утомляемость, головные боли;
  • Повышенная влажность – запотевают окна, появляется плесень и грибок;
  • Застоявшийся воздух – запахи из кухни или санузла моментально распространяются по комнатам.

Чтобы устранить подобные неудобства недостаточно открыть окно: уличный шум, летящие на свет насекомые, пыль и грязь лишь усугубят проблему. Единственным возможным решением станет установка вентиляции в квартире, позволяющая нормализовать воздухообмен во всех помещениях.

Вентиляция в квартире: нормы

Согласно действующим государственным стандартам, кратность воздухообмена в жилых и подсобных помещениях должна составлять:

  • Детские и взрослые спальни – от 1 м3 в час;
  • Кухня – с электроплитой свыше 60 м3 в час, с газовой – от 100 м3 в час;
  • Cанузел – 25 м3 в час.

Важно учесть, что даже при небольшой физической активности, норма воздуха на 1 человека составляет 20 м3/ч, соответственно для расчетов необходимо знать точное количество жильцов. На основании этих данных и подбирается вентиляция в квартиру, подходящая по мощности и способная обеспечить необходимую кратность обновления воздушных масс.

Виды вентиляции в квартире

Доступны различные варианты оборудования, различающегося по цене и характеристикам. Основные типы систем:

  • Приточная – прибор нагнетает воздух с улицы, который проходит несколько степеней очистки и нагревается до нужной температуры, отработанные потоки удаляются через основную вентиляционную шахту.
  • Вытяжная – простейший вариант такой системы можно встретить практически на любой современной кухне. Грязный воздух и посторонние запахи выводятся из помещений, а чистые воздушные потоки проникают в комнаты естественным путем – достаточно поставить окна на проветривание.

Совокупностью преимуществ каждого из вариантов станет приточно-вытяжная вентиляция в квартире – такая установка выполняет полный цикл задач, поддерживая в помещениях оптимальный микроклимат. При наличии рекуператора воздушные массы, поступающие с улицы, предварительно прогреваются, но на это тратится минимальное количество энергоресурсов. Система обслуживает не одну выделенную комнату, а всё жилое пространство вне зависимости от его площади.

Рассмотрим каждый вид подробнее.

Естественная вентиляция является наиболее экономичным решением. Она включает приточные клапаны, вытяжные каналы, которые могут быть дополнительно оборудованы вентиляторами временного действия для повышения циркуляции воздуха либо бесшумными вытяжными вентиляторами с заслонками, которые позволяют регулировать воздухообмен. Приточные клапаны могут быть смонтированы во внешних стенах здания либо уже встроены в рамы пластиковых окон. Таким образом, при проветривании воздух самотоком поступает в жилые помещения. Оборудование приточных клапанов антиоксидантными, шумоизолирующими материалами и антимоскитными сетками позволяет решить проблему попадания в дом пыли, внешних звуков и насекомых.

Приточно-вытяжная вентиляция подразумевает использование моноблочной либо наборной приточной установки. Она обеспечивает поступление свежего воздуха, который распределяется по помещениям посредством системы воздуховодов и диффузоров, установленных в стенах комнат. Использование электрического либо водяного калорифера позволяет нагревать поступающий воздух до нужной температуры. Отток отработанного воздуха обеспечивает система канальных воздуховодов. Для повышения эффективности, данная система может быть оборудована канальными вытяжными вентиляторами либо крышной вытяжной установкой.





Приточно-вытяжная вентиляция с рекуперацией тепла использует современные энергосберегающие технологии и является наиболее эффективным решением. Она функционирует следующим образом: приточная установка нагнетает свежий воздух, который проходит через теплообменник. В теплообменнике наружный воздух нагревается за счет использования тепла отработанного воздуха, и поступает в систему воздуховодов, из которой распределяется по помещениям. Отработанный воздух удаляется посредством вытяжных вентиляторов (крышных либо канальных). Использование рекуперации позволяет сэкономить до 40% затрат на отопление помещений.

Приточная вентиляция в квартире с фильтрацией: виды, монтаж

До недавнего времени мы не задумывались о качестве воздуха в наших квартирах, полагаясь на то, что вполне достаточно периодического проветривания и установки вытяжки на кухне. Сегодня создание дополнительных систем становится необходимостью. Это понимают не только владельцы квартир и частных домов, но и изготовители, которые предлагают эффективные вентиляционные установки. Как не растеряться при выборе и что будет максимально полезно для создания благоприятного микроклимата в помещении? Приточная вентиляция в квартире с фильтрацией для подачи свежего воздуха – это самое оптимальное решение, которое по желанию можно дополнить разнообразными полезными опциями.

Принцип работы приточной вентиляции

Читайте в статье

Зачем нужна приточная вентиляция с фильтрацией в квартире

Во время проведения ремонтных работ в первую очередь уделяют внимание дизайну, выбирают отделочные материалы, анализируют их сочетание. Мало кто задумывается о микроклимате. И зря. Современные материалы являются высококачественными в плане экологичности, имеют отличные показатели энергосбережения, пожароопасности. Но многие из них обладают низкой воздухопроницаемостью. На это не все обращают внимание.

Если взять обычную среднестатистическую квартиру и проанализировать материалы, мы видим:

Обычная квартира довольно герметична. Естественным путём без проветривания свежий поток воздуха практически не попадает в квартиру. Помимо этого, часто для отделки выбирают натяжные потолки, виниловые обои, ламинированные панели, кафельную плитку, гипсокартон. Это усугубляет воздухопроницаемость.

Недостаток свежего воздуха сказывается на здоровье. Это нарушение сна, головные боли, снижение иммунитета, частые простудные заболевания, онкология. Естественная вентиляция решает проблему воздухообмена лишь на время. Самое эффективное и комфортное – это устройство в квартире принудительной вентиляции.

Эффективность работы приточной вентиляции справляется с разными видами загрязнений

Приточная вентиляция − что это такое

Приточно-вытяжная вентиляция обеспечивает максимально комфортный микроклимат в помещении. К основным её достоинствам относят:

  • все элементы изготовлены из экологически безопасных материалов;
  • перед подачей в помещение воздушные массы проходят предварительную очистку;
  • дополнительно устройство можно укомплектовать системой увлажнения, обеззараживания, ионизации воздушных потоков;
  • при правильном монтаже система абсолютно безопасна;
  • большой срок эксплуатации;
  • возможность самостоятельного монтажа, что существенно сокращает затраты.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Систему приточной вентиляции можно укомплектовать рекуператором (теплообменником) роторного или пластинчатого типа.

«Организация приточно-вытяжной системы в частном доме

Статья по теме:

Рекуператор для частного дома помогает обеспечить достаточный доступ свежего воздуха. В этой статье рассмотрены принципы действия, фабричные модели, технология изготовления и монтажа оборудования собственными силами.

Принцип работы приточной вентиляции

Устройство приточно-вытяжной вентиляции в многоквартирном, частном доме или гараже подразумевает предварительную прокладку вентиляционных каналов, по которым поступают в помещение воздушные массы. Вентиляционная установка может монтироваться на улице. С её помощью свежий воздух поступает в дом.

При необходимости в помещении для нагрева уличного воздуха устанавливается конвектор. Уровень обогрева или охлаждения зависит от производителя.

Принцип работы системы следующий:

  1. Воздух нагнетается в квартиру вентиляционной установкой.
  2. В помещении, благодаря перепаду давления, загрязнённые массы выходят наружу через вытяжные каналы.

Невзирая на то, что в многоквартирных домах вентканалы монтируются во время строительства, при необходимости индивидуальную вентиляционную систему для квартиры можно установить и самостоятельно.

Устройство компактной приточно-вытяжной системы

Основные разновидности приточной вентиляции

Оптимальным считается вентилирование, с помощью которого в течение 2 часов объём воздуха полностью меняется. Это возможно только с помощью приточной системы. Работу приточно-вытяжной вентиляции для квартиры разделяют на 2 этапа:

  • приточная система принудительно подаёт воздушные массы с улицы, очищает их, при необходимости нагревает;
  • вытяжная система удаляет загрязнённый воздух.

Приточно-вытяжная вентиляция объединяет эти два процесса. В результате микроклимат в помещении становится комфортным и сбалансированным.

Вытяжная система предотвращает появление плесени и грибков в местах повышенной влажности

Основные элементы приточно-вытяжной вентиляции для квартиры

Устройство принудительной вентиляции в квартире с пластиковыми окнами включает в себя следующие узлы, оборудование и элементы:

  1. Узел воздухозабора. В него включены раструб, клапан регулирования и решётка.
  2. Система фильтрации.
  3. Узел подогрева воздушного потока.
  4. Система приточного воздуховода. Она состоит из труб, которые соединены в раструб, по ним массы подаются в помещение. Дополнительно может быть установлена система фильтрации, в том числе и шумопоглощающая.
  5. Может быть установлен рекуператор.
  6. Вентканалы вытяжные для отвода загрязнённых масс из помещения. Они монтируются в стенах или на потолке.
  7. Вентилятор, создающий в каналах напор и разряжение.
  8. Система управления настраивает характеристики процесса воздухообмена.

Это следует знать! Температура воздушных масс, которые поступают в помещение, не должна быть ниже +18°C, в связи с чем приточно-вытяжную систему чаще всего монтируют с подогревом.

Разводка вентиляционной системы в частном домеЭлементы и узлы приточно-вытяжной системы

Типы приточных систем вентиляции для квартиры

Приточно-вентиляционную установку можно классифицировать по следующим признакам:

  • канальные и бесканальные. В первых воздушные массы подаются по воздуховодам, во вторых – через приточные отверстия;
  • сборные и моноблочные. Первые состоят из отдельных частей. В конструкцию вторых входят фильтр, система воздуховодов, нагреватель воздуха, элементы управления.

Также приточные системы можно разделить по способу вентилирования:

  • местные − приток к определённому месту;
  • комплексные – приточная система работает равномерно по всей площади;
  • аварийные или противодымные – срабатывают при повышенной задымлённости во время пожара.
Канальная система с рекуператором

Приточная вентиляция с подогревом воздуха

Непрерывный подогрев воздушных потоков происходит благодаря теплообменнику − рекуператору. Это необходимо для создания комфортного микроклимата в прохладное и зимнее время года. Принцип работы следующий: теплообменник пропускает воздушные потоки, не смешивая их с массами, которые выводятся из помещения. Иными словами, входящие и выходящие потоки распределяются по разным каналам, которые расположены впритык друг к другу, за счёт чего между ними происходит теплообмен.

Второй вариант обогрева − с помощью кондиционера, работающего в режиме теплового насоса, или калорифера. В такой системе отработанные воздушные массы смешиваются с приточными, очищаются, нагреваются до установленной температуры и подаются в помещение.

Приточно-вытяжная система с калорифером

Кондиционер с приточной вентиляцией для квартиры

Такой вид установки самый дорогостоящий. В нём предусмотрена система дополнительной фильтрации, установка компрессора, конденсатора и испарителя. Она включает в себя одновременно и вентилирование воздушных масс, и охлаждение / обогрев.

Самые дорогие имеют автоматическое управление. Датчики самостоятельно мониторят состояние воздуха, сравнивают с заданными параметрами и включают требуемый режим.

Приточно-вытяжная система с кондиционером в интерьере комнаты

Система очистки воздуха для квартиры

При выборе оптимальной и эффективной системы очистки приточно-вытяжной установки для квартиры учитывают несколько факторов:

  • производительность вентиляционной установки, с помощью которой за определённый период должна быть произведена одно- или двукратная замена воздушных масс;
  • показатель шума в установке не должен превышать допустимые санитарные нормы;
  • техническое обслуживание и ремонтопригодность.

Для небольших городских квартир можно остановить свой выбор на небольших системах. Они стоят недорого, их установка обычно не вызывает сложностей. Оборудование компактно, его можно поставить на балконе, в комнате под окном, на стене или под потолком. Работают такие агрегаты с небольшим показателем шума и обслуживают площадь до 50 кв.м. Дополнительно могут быть укомплектованы функцией подогрева воздушных масс.

Полноценные системы следует приобретать для частных домов или квартир большей площади. Они оборудованы дополнительными опциями: климат-контролем, непрерывным воздухообменом, мониторингом качества воздуха.

Установка системы очистки в одном корпусе

Выбор фильтра воздуха для квартиры

Система очистки комплектуется фильтрами. В зависимости от заданных характеристик они классифицируются на следующие виды:

ФотоОписаниеСтепень очистки
G3-G4 −грубой очистки. Для них применяется синтетическое тканевое полотно или сетка из металла.До 10 мкм
F5-F9 – тонкой фильтрации, выполненный из стеклоткани.До 1 мкм
НЕРА-фильтры.До 0,1 мкм

Фильтры для воздуха в квартиру защищают вентиляционную систему от попадания загрязнений, благодаря этому продлевается срок эксплуатации установки, в помещение проникает минимальное количество пыли и загрязнений, что способствует более благоприятному микроклимату. Их установку следует закладывать ещё на стадии проектирования.

Фильтры для приточной вентиляции в квартире можно классифицировать на следующие виды:

  • механические – выполняют двойную защиту: очищают воздух и приточно-вытяжную вентиляцию от внешних загрязнений. Они задерживают крупные частицы, шерсть и пыль;
  • рулонные − они изготовлены из полиэстера. Фильтры разных производителей могут отличаться по толщине;
  • ячейковые – могут быть гофрированными в виде кассеты или мешочными (карманными). Первые устанавливаются практически во всех вентиляционных установках. Карманные используются после фильтров грубой очистки. Они способны улавливать пылевые отложения;
  • электростатические – улавливают масляные отложения. Для них требуется периодическая очистка;
  • панельные – выполнены в виде рамки с сеткой, на которой закреплена фильтрующая ткань.
Степени очистки воздушных масс

Борьба с бактериальным загрязнением воздуха

Для борьбы с бактериальными загрязнениями фильтры средней и грубой очистки не подойдут. Для этих целей предназначен ионизатор воздуха. С его помощью не только очищаются воздушные массы, он также способен уничтожать бактерии и вирусы. Ионизатор работает не отдельно, а комплексно с системой вентиляции.

Совместная работа узлов качественно и эффективно уничтожает различные виды загрязнений воздушных потоков, продлевается срок эксплуатации приточно-вытяжной вентиляции.

Система с ионизацией воздушных масс максимально очищает воздушные потоки

Основные нюансы монтажа приточной вентиляции в квартире своими руками

Систему вентиляции можно сделать по-разному: с балкона, на полу или с наружной стороны здания. Проще всего её смонтировать под потолком. Работы выполняются после черновой отделки. Можно выбрать моноблочную конструкцию или систему, состоящую из наборных элементов.

Моноблочную приточно-вытяжную вентиляцию установить своими руками проще. Все узлы собраны в одном блоке, который оснащён хорошей звукоизоляцией, к тому же она компактна. Можно выбрать установку с рекуператором и увлажнителем воздушных масс.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«При выборе установки предпочтение следует делать системе с дополнительной фильтрацией, которая максимально очищает воздух.

«

В наборную систему включены следующие узлы:

  • вентилятор приточно-вытяжной;
  • рекуператор;
  • система фильтрации;
  • дополнительные узлы, которые повышают качество воздушных масс.

Пошаговый процесс монтажа приточно-вытяжной в комнате представлен в таблице ниже:

ФотоОписание работ
В первую очередь необходимо подготовить отверстие в наружной стене. Для этого предварительно на ней следует закрепить установку для бурения.
Далее вставить трубу воздуховода в отверстие, снаружи нужно закрыть декоративной решёткой.
Выполнить монтаж и крепление системы со стороны квартиры.
Декоративная панель вписывается в оформление помещения.

Данный процесс монтажа подробнее можно посмотреть в видео ниже:

Обзор приточной вентиляции «Бризер Тион 02»

Для домашней установки хорошо зарекомендовала себя приточно-вытяжная система «Бризер Тион 02» производства РФ. По отзывам потребителей, она гарантирует хорошее очищение воздуха. Кроме того, систему довольно легко установить своими руками.

Основные технические характеристики:

ПараметрыВеличина
Мощность, мин/макс, Вт40−120
Напряжение, В/Гц220/50
Расход воздушных масс, куб. м/ч45, 70/120
Уровень шума, дБ8,5
Габариты, В×Ш×Г, мм511×451×163
Вес, кг8,5
Температурный режим, °CОт -25 до +45

Приточная вентиляция «Бризер Тион 02» предназначена для обслуживания помещений до 40 кв.м. К основным достоинствам конструкции относят:

  • работает в трёх режимах;
  • имеет 3 степени очистки воздуха. Есть базовый угольный фильтр, который задерживает 60 видов загрязнений. НЕРА-фильтр со степенью очистки до 95%, который задерживает мельчайшие бактерии, грибок и аллергены. Адсорбционно-каталитический фильтр задерживает запахи, смог, выхлопные газы;
  • встроенная система климат-контроля:
  • пониженный уровень шума;
  • вентиляторная установка работает в 3 режимах;
  • есть ночной режим;
  • пульт с дистанционным управлением.

Установку рекомендовано монтировать около окна, монтаж занимает не более часа. Со стороны улицы канал закрывается декоративной решёткой.

Модель «Бризер Тион 02»

Обзор цен на системы приточной вентиляции для квартиры

Стоимость установки зависит от многих факторов: производителя, мощности, наличия дополнительных опций. Перед покупкой приточной вентиляции следует рассчитать её мощность к площади помещения, выбрать необходимый набор опций. Предлагаем ознакомиться с ориентировочной стоимостью некоторых установок:

Статья по теме:

Вентиляция в частном доме своими руками. В публикации рассмотрим общие параметры и требования, виды, схемы вентиляционных систем, подготовку расчетов и проектной документации, пошаговый монтаж с комментариями и советами специалистов.

Заключение

Для создания качественного и благоприятного микроклимата в квартире или частном доме важна не только подача свежих воздушных масс, но и устранение загрязнённых. Вентшахты, которые монтируются во время строительства, неспособны выводить отработанные воздушные массы с должной эффективностью. Современные приточно-вытяжные системы обеспечат поступление чистого воздуха, устранят запахи. Кроме этого, они предотвратят проявление грибковых образований и плесени.

В статье мы подробно объяснили возможности приточно-вытяжных установок, их положительное влияние на создание здорового микроклимата в помещении. Надеемся, что обзор был полезен нашим читателем. Поделитесь вашим мнением в комментариях. Мы с удовольствием ответим на все вопросы.

И в заключение предлагаем посмотреть видео, как работает приточно-вытяжная система, её польза для здоровья всех членов семьи:

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Вентиляция и кондиционирование в квартире

Вентиляция жилых зданий — непременное условие для комфортного прибывания людей в квартирах и домах. Для того, чтобы система вентиляции для квартиры была максимально эффективной, она должна быть спроектирована с учетом всех особенностей конструкции здания, а также объема жилых помещений и географического положения дома.

В современных квартирах в большинстве случаев уже предусмотрена система естественной вентиляции. Но при установке пластиковых окон или закрытии межкомнатных дверей мы делаем невозможной подачу свежего наружного воздуха и работу естественной вентиляции. Не поможет даже периодическое проветривание т.к. оно лишь создаст сквозняки в холодное время года, а наружный не очищенный и к тому же загазованный воздух попадает в квартиру вместе с шумом с улицы.

Что же представляет собой современная вентиляция квартиры?

Для создания комфортных условий внутри квартиры рекомендуется установка систем приточно-вытяжной вентиляции, позволяющая нормировано подавать очищенный свежий воздух в помещения и удалять использованный. Вентиляция в квартире и доме представляет собой двойную систему, оба компонента которой работают одновременно: воздух в помещение подается приточной системой, а удаляется с помощью вытяжки.

Грамотно спроектированная система вентиляции в квартире и жилом доме создает необходимый баланс между количеством приточного и вытяжного воздуха, а небольшое избыточное давление предохраняет от попадания воздуха с лестничных клеток.

Вентиляция жилых помещений — это основа, напрямую влияющая на здоровье каждого жителя мегаполиса, на их комфортное пребывание в квартире или общественном здании, а также на энергосбережение (что также очень важно!)

Таким образом, механическая система вентиляции в квартире просто необходима и задумываться об ее устройстве нужно еще при составлении дизайн — проекта квартиры.

Существует огромное количество вариантов устройства систем вентиляции квартир, и каждый заказчик может выбрать тот, который наиболее его устроит. Звоните, и мы обязательно предложим эскизы, проведем расчеты примерных затрат для каждого конкретного случая. И, конечно, монтаж вентиляции в доме или квартире, а также её пусконаладку вы также можете заказать у нас!

Типовые решения для вентиляции общественных зданий и квартир

Далее мы приведем примеры типовых решений устройства систем вентиляции и кондиционирования общественных зданий, в том числе квартир в многоэтажных домах:

Самым распространенным решением устройства вентиляции являются системы с механическим побуждением, позволяющие организовать нормируемый воздухообмен, не зависящий от внешних факторов. Система вентиляции многоэтажного дома может выглядеть как отдельная система принудительного притока и вытяжки воздуха, так и сочетание механического и естественного притока с вытяжкой.

Оптимальным решением считается установка комбинированной конструкции, состоящей из приточной системы и нескольких независимых вытяжных.

Приточные системы можно разделить на два основных типа:

  • наборные приточные системы — когда вентиляционное оборудование (вентилятор, нагреватель, фильтр, и т.д.) устанавливается последовательно в воздуховод.
  • приточные вентиляционные установки — когда все вентиляционное оборудование (вентилятор, нагреватель, фильтр, и т.д.) устанавливается внутри одного шумоизолированного корпуса.

Самым экономичным вариантом с точки зрения потребления электроэнергии являются приточно-вытяжные вентиляционные установки с рекуператором (функцией утилизации тепла). Устройство, направляющее теплый вытяжной воздух на нагрев приточного, называется рекуператор. Существуют разные виды рекуператоров. Они расходуют до 90% меньше энергии на подогревание поступающего в помещение холодного воздуха, что существенно снижает затраты на потребление электроэнергии системой вентиляции.

Кроме вентиляционного оборудования в систему домашней вентиляции входят и воздуховоды, сеть которых доставляет подготовленный воздух во все вентилируемые помещения. Необходимым компонентом качественной вентиляционной системы, обеспечивающим бесшумность ее работы, являются глушители шума, которые устанавливают между конечными устройствами распределения воздуха и вентиляторами. Они прекрасно снижают шум, идущий по воздуховодам.

Система вентиляции квартир и многоквартирных домов обычно устроена таким образом, что вентиляционное оборудование, в большинстве случаев, размещают не балконах, в запотолочном пространстве вспомогательных помещений или технических помещениях. Именно там можно найти достаточно места для всех элементов систем вентиляции.

Не стоит забывать и о круглогодичном поддержании комфортной температуры воздуха в квартире. Поэтому в помещениях устанавливаются кондиционеры. Для кондиционирования зданий устанавливаются как отдельные сплит-системы, так и мультисплит-системы, состоящие из 1 наружного блока и нескольких внутренних.

Типы внутренних блоков бытовых кондиционеров

Для кондиционирования жилых домов используются различные внутренние блоки кондиционеров, вот основные из них:

  • настенный — может монтироваться только на стене, это самый распространенный вид внутренних блоков.
  • кассетный — корпус монтируется скрытно в запотолочном пространстве. Видимая часть только решетка с заборным и выпускными отверстиями для подачи воздуха.
  • канальный — корпус монтируется полностью скрыто в запотолочном пространстве или в техническом помещении. Обработанный воздух, при помощи воздуховодов, подается и удаляется из помещения через вентиляционные решетки или диффузоры. С помощью канальных кондиционеров можно организовать и вентиляцию помещений дома, добавив в систему подмес свежего воздуха с улицы.

Наружный блок кондиционера может устанавливаться на балконе, кровле, проветриваемой лоджии или на наружной стене здания.

Звоните, и специалисты компании «Вентиляционные системы» с удовольствием проконсультируют, грамотно подберут и смонтируют с максимальным качеством в минимальные сроки систему вентиляции и кондиционирования квартиры, а также инженерной сантехники, исходя из именно ваших задач и потребностей.

Если у вас возникли вопросы, звоните нам по телефону 8 (812) 775-08-78

Вентиляционные отверстия в многоквартирных домах

По мере того, как многоквартирные дома становятся выше и их вместимость увеличивается, надлежащая вентиляция продолжает оставаться проблемой. Владельцы и арендаторы стремятся повысить энергоэффективность, и это также создает уникальные проблемы для обеспечения надлежащей вентиляции. Многоквартирные дома всегда подвергаются риску переноса воздуха от одного блока к другому, поэтому застоявшийся воздух постоянно рециркулирует. Также часто бывает, что наружный воздух поступает с загрязнителями и ухудшает качество воздуха в доме.

Важно понимать, как работают системы вентиляции в многоквартирных домах, и как можно использовать эти знания, чтобы уменьшить некачественный воздух и необычные или отвлекающие запахи.

Схема вентиляции в многоквартирных домах

Системы вентиляции в многоквартирных домах обычно строятся по трем основным направлениям: естественная вентиляция, механическая вентиляция и гибридная вентиляция.

Естественная вентиляция

Естественная вентиляция просто включает в себя открытие окон и дверей в вашем многоквартирном доме.Открытие окон позволяет застоявшемуся воздуху выходить наружу, а свежий воздух — поступать внутрь. Плохо закрытые окна и двери также могут привести к естественной вентиляции, когда наружный воздух проникает через непроницаемые для воздуха пространства.

Естественная вентиляция, по сути, бесплатна, свежий воздух легко подается в дом, и процесс не требует длительных процедур технического обслуживания. Обратной стороной естественной вентиляции является то, что из квартир выходит воздух с контролируемым климатом, а влажность не регулируется.Это может привести к дискомфорту в квартире, если на улице затхлый или загрязненный воздух.

Механическая вентиляция

Механическая вентиляция включает использование вентиляторов и воздуховодов для управления потоком наружного воздуха в здание. Поток воздуха в доме с регулируемым климатом также регулируется системами механической вентиляции. Система вентиляции и кондиционирования вашей квартиры включает в себя механическую вентиляцию.

Механическая вентиляция улучшает качество воздуха в помещении за счет регулирования влажности и наружного воздушного потока.При правильном использовании они также могут помочь в достижении энергоэффективности. Проблемы механической вентиляции включают повышенные затраты и проблемы с влажностью воздуха.

Гибридная вентиляция

Гибридная вентиляция представляет собой сочетание как естественных, так и механических систем вентиляции. Входные отверстия для свежего воздуха используются для впуска воздуха в здание, где воздух направляется через систему воздуховодов в приточный вентилятор. Вентилятор увеличивает давление воздуха и подает его на остальную часть здания.Затем вытяжные вентиляторы в потолке используются для вывода старого, застоявшегося воздуха за пределы здания.

Гибридные системы могут улучшить качество воздуха в помещении, уменьшить появление аллергенов и поддерживать лучшее давление воздуха в здании.

Последствия неправильной вентиляции

Неправильная вентиляция — многоквартирный дом может подвергать жильцов воздействию влажного воздуха, загрязнителей и аллергенов. Это может сделать пребывание в квартире нездоровым и менее комфортным.Кроме того, в многоквартирных домах часто проживают арендаторы разного возраста, профессии и происхождения. Такие действия, как приготовление пищи, принятие душа и курение, могут привести к проникновению нежелательных запахов из одного помещения в дома других.

Коридоры обычно представляют собой обычное пространство для возникновения нежелательных запахов, где изменения давления в здании имеют тенденцию вводить воздух из отдельных блоков в пространство коридора. Затем этот воздух может проходить через отверстия в дверях и окнах в другие квартиры.

Плохая вентиляция в квартирах также связана с воздуховодами, которые долгое время не чистили.Загрязнения, такие как жир и грязь, забивают воздуховоды и уменьшают поток воздуха.

Стратегии домашнего хозяйства для лучшей вентиляции дома

При приготовлении пищи, купании или развешивании одежды для сушки убедитесь, что окна в комнате открыты, чтобы обеспечить лучшую циркуляцию воздуха. Держите дверь закрытой, чтобы обеспечить максимальную циркуляцию воздуха в этом конкретном пространстве. Это также предотвратит распространение некачественного воздуха в комнате на остальную часть дома.

В остальное время держите двери в разные комнаты открытыми, чтобы свежий воздух мог циркулировать по всей квартире. Это также предотвратит появление неприятных запахов в одном месте. Вы также можете использовать потолочный или настольный вентилятор для механической циркуляции воздуха по дому, особенно во влажную погоду.

Проветривайте дом как можно чаще, открывая окна 3 раза в день. Это позволяет удалить несвежий воздух и позволить свежему воздуху в помещении.

Проектирование зданий и надлежащая вентиляция

Арендаторы также должны знать, как дизайн их многоквартирных домов может влиять на надлежащую вентиляцию.Многоквартирные дома с длинными лестничными клетками и лифтовыми шахтами часто труднее вентилировать. Убедитесь, что такие здания правильно разделены перегородками, а этажи расположены соответствующим образом. Плотно закрытые здания также должны иметь надлежащие системы механической вентиляции, поскольку естественный поток воздуха ограничен.

Агрегаты с централизованной системой вентиляции с общими воздуховодами должны быть оборудованы децентрализованными системами HRV или ERV в каждой квартире. Эти системы оптимизируют поступление свежего воздуха в каждую квартиру и уменьшают распространение нежелательных запахов от одного помещения к другому.

Многоквартирные дома стремятся улучшить качество воздуха в преддверии летнего пребывания в закрытых помещениях

В то время как жители квартир последние два месяца проводили социальное дистанцирование и сводили к минимуму время в местах общего пользования (или просто уезжали из города в целом), их руководители зданий также поспешили к действию, введя новые правила, включая маски, графики уборки и доставку посылок. стремление обеспечить максимальную безопасность жителей.

Они также пытались решить более темную проблему: защитить своих жителей от вируса, который потенциально может передаваться по воздуху, а в некоторых случаях распространяться через системы кондиционирования воздуха.

Исследование того, как воздушные потоки распространяют Covid-19 по китайскому ресторану, сделало заголовки в начале этого месяца из-за его пугающих последствий о том, как патоген может распространяться в закрытых помещениях. И хотя до сих пор нет убедительной информации о том, как и распространяется ли вирус через системы вентиляции — и если это произойдет, то как его остановить, — руководители многоквартирных домов с высокой плотностью застройки стремятся решить проблему незамедлительно.

Больше : 9 идей для дизайна домашнего офиса

Добавление большего количества свежего воздуха

Самый большой шаг, который предпринимают большинство зданий для минимизации риска распространения вирусов через системы HVAC, во многих отношениях также самый простой: введение больше свежего наружного воздуха в их вентиляционные системы.

Увеличение доли наружного воздуха в здании «это самая конкретная вещь, которую я слышал от дизайнеров, — сказал Кевин Эдвардс, старший аналитик по качеству воздуха из нью-йоркской экологической инженерной фирмы AKRF. «Вы предотвращаете рециркуляцию потенциально« зараженного »воздуха из-за отсутствия лучшего слова, поэтому вы ограничиваете время воздействия».

Две профессиональные ассоциации — Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) и Сертифицированный институт инженеров по обслуживанию зданий (CIBSE) — выпустили руководящие документы для зданий в отношении Covid-19.Эдвардс сказал, и оба включают рекомендации по увеличению доли наружного воздуха, циркулирующего в зданиях.

«На Вест-стрит, 50 [в финансовом районе Нью-Йорка] в начале марта мы изменили систему отопления, вентиляции и кондиционирования воздуха, чтобы гарантировать отсутствие рециркулируемого воздуха», — сказал Сет Костон из Time Equities. «Мы настроили его так, чтобы воздух не рециркулировал, и мы подаем 100% наружного воздуха во все части здания».

Подробнее : дальновидная мебель

Введение наружного воздуха создает собственные сопутствующие требования с точки зрения необходимости дальнейшей очистки воздуха, а возможность изменения соотношения свежего и рециркулируемого воздуха варьируется в зависимости от зданий и систем вентиляции.

«Некоторые системы можно модернизировать [для включения большего количества свежего воздуха], некоторые не могут, в зависимости от их возраста», — сказал д-р Герман Сабат, основатель нью-йоркской фирмы Indoor Environmental Diagnostics and Solutions (IEDS). «После этого кризиса дизайнерам, архитекторам, строителям и девелоперам придется думать иначе. Рынок потребует более совершенных систем вентиляции, и это будет определенно новым шагом и новым требованием ».

Смена фильтров и Чистка чаще

Передача капель от человека к человеку по-прежнему является наиболее распространенным способом распространения Covid-19, и наука о распространении вируса в системах вентиляции все еще не известна нужно ответить на множество вопросов.

И хотя воздушные фильтры, используемые в многоквартирных домах, как правило, не способны улавливать что-либо столь же маленькое, как вирус, управляющие имуществом, тем не менее, заменяют фильтры и очищают воздуховоды чаще, чтобы улучшить общее состояние здоровья и привить доверие к жителям.

Подробнее : Нация инноваций: дизайн на расстоянии

«Нет никаких правил, но есть основы, которые можно сделать», — сказал Том Ллойд, старший управляющий директор компании CBRE по управлению коммерческой недвижимостью.«Воздушные фильтры в системах воздуховодов не собираются улавливать этот вирус [для предотвращения его распространения в воздухе], если вы не используете фильтры больничного класса, с которыми большинство жилых систем не предназначены для обработки. Но вы можете улавливать переносимые пылью частицы в зданиях с более высокой плотностью размещения ».

Протокол повышения эффективности очистки змеевиков и воздуховодов — еще одна часть этого процесса. «Все это обслуживание будет проводиться чаще», — сказал г-н Ллойд. «Чаще очищайте змеевики, возможно, чаще очищайте воздуховоды.

«Мы рассматриваем инициативы по обеспечению более чистого воздуха в целом», — сказал Эндрю Харди, старший исполнительный директор по операциям компании JEMB Realty, которая реализовала такие меры в области здравоохранения в своем жилом проекте Herald Towers в Нью-Йорке. «Мы будем смотреть на наши текущие графики обслуживания и обновлять по мере необходимости. У нас есть сезонная программа очистки змеевика, которая не изменится, но теперь будет использоваться больше дезинфицирующих средств для борьбы с Covid ».

Хотя все это положительные шаги, жители должны знать, что даже самые хорошо обслуживаемые системы вентиляции подавляющее большинство просто не настроены для борьбы с таким вирусом, как Covid-19.

«Прозрачность — это всегда хорошо», но здания, сообщающие о положительных показаниях качества воздуха, вероятно, используют традиционные меры, которые не учитывают такие мелкие частицы, как Covid-19, — сказал Пол Скиалла, генеральный директор Delos, агентства по недвижимости. стартап с акцентом на здоровье и благополучие как в офисных, так и в жилых зданиях.

Использование ультрафиолетового света

Технология ультрафиолетового света стала важной частью разговоров о сдерживании распространения вируса, настолько, что в настоящее время проходит экспериментальная проверка программы, использующей ее как средство уничтожения микробы в системе метро Нью-Йорка.

Это верно и для многоквартирных домов.

Подробнее : Максимальное удобство: связь с природой в городских условиях

«В настоящее время мы планируем установить ультрафиолетовый свет в одном из кондиционеров приточного воздуха в качестве теста», — сказал г-н Костон. «Идея состоит в том, что воздух проходит через ультрафиолетовый свет, который убивает [микробы], подобные вирусам, в воздухе, прежде чем он попадет [в квартиры и места общего пользования]. Это был бы дополнительный шаг к тому, чтобы исключить вероятность того, что вирус может существовать в системе отопления, вентиляции и кондиционирования воздуха.”

Этот вариант особенно важен летом, когда системы отопления, вентиляции и кондиционирования воздуха интенсивно используются и использование воздуха, полностью поступающего с улицы, не всегда возможно. «В конце концов, в очень жаркий день здание не сможет подавать 100% свежий воздух, если мы не перерабатываем часть энергии», — сказал г-н Костон. «Мы начали изучать возможные варианты использования ультрафиолетового света, поскольку стало ясно, что это, вероятно, станет проблемой в июле и августе, когда мы ожидаем дни с большой нагрузкой на систему отопления, вентиляции и кондиционирования воздуха.«

УФ-свет уже используется в некоторых системах вентиляционных каналов, — сказал г-н Ллойд, — и может стать более распространенным, поскольку здания ищут способы дезинфицировать как свои воздушные системы, так и другие общие части зданий.

«В наших жилых помещениях мы изучаем установку улучшенной фильтрации воздуха и ультрафиолетового освещения во всех спортзалах, спа, лифтах и ​​других местах общего пользования и бытовых помещениях в целях санитарии, а также для уничтожения любой переносимой по воздуху плесени, бактерий и вирусов», — сказал он. Дэвид Мартин, президент Terra, фирмы из Майами, которая занимается новыми жилыми комплексами, такими как Botaniko, Park Grove и Eighty Seven Park.«Мы также планируем установить ультрафиолетовые лучи в воздуховодах кондиционеров и изучаем варианты интеграции этих новых технологий с существующими системами».

Больше : Высокотехнологичная мебель для домашнего офиса

Вентиляция и инфильтрация в многоэтажных многоквартирных домах (Технический отчет)

Даймонд, Р. К., Фойстель, Х. Э. и Дикерхофф, Д. Дж. Вентиляция и инфильтрация в многоэтажных многоквартирных домах .США: Н. П., 1996. Интернет. DOI: 10,2172 / 221055.

Diamond, R. C., Feustel, H E, & Dickerhoff, D. J. Вентиляция и инфильтрация в многоэтажных многоквартирных домах . Соединенные Штаты. https://doi.org/10.2172/221055

Даймонд, Р. К., Фойстель, Х. Э., и Дикерхофф, Д. Дж.Пт. «Вентиляция и инфильтрация в многоэтажных жилых домах». Соединенные Штаты. https://doi.org/10.2172/221055. https://www.osti.gov/servlets/purl/221055.

@article {osti_221055,
title = {Вентиляция и инфильтрация в многоэтажных многоквартирных домах},
author = {Даймонд, Р. К. и Фойстель, Г. Э. и Дикерхофф, Д. Дж.},
abstractNote = {Измерения расхода воздуха, утечки воздуха и численное моделирование были выполнены на 13-этажном многоквартирном доме для определения интенсивности вентиляции в отдельных квартирах. Параметрическое моделирование проводилось для конкретных условий, например высоты, ориентации, температуры наружного воздуха и скорости ветра. Наш анализ моделирования воздушного потока показывает, что вентиляция отдельных блоков значительно различается. С отключенной системой механической вентиляции и отсутствием ветра агрегаты на нижнем уровне здания имеют достаточную вентиляцию только в дни с высокими перепадами температур, а агрегаты на верхних этажах вообще не имеют вентиляции. Установки, обращенные на наветренную сторону, будут вентилироваться чрезмерно, когда в здании будет ветер с запада на север.В то же время в квартирах с подветренной стороны не было свежего воздуха, потому что в этих случаях потоки воздуха попадают в квартиры из коридора и выходят через вытяжные шахты и трещины в фасаде. Даже при работающей системе механической вентиляции мы обнаружили большие различия в потоках воздуха в отдельные квартиры. В дополнение к конкретному случаю, представленному здесь, эти результаты имеют более общие последствия для энергетической модернизации, а также здоровья и комфорта жителей многоэтажных многоквартирных домов. },
doi = {10.2172 / 221055},
url = {https://www.osti.gov/biblio/221055}, journal = {},
number =,
объем =,
place = {United States},
год = {1996},
месяц = ​​{3}
}

(PDF) Решения для вентиляции отремонтированных многоквартирных домов в условиях холодного климата

T.-А. Koiv et al.

4. Выводы

Результаты исследования показывают, что при ремонте старых многоквартирных домов необходимо использовать решения с рекуперацией тепла

. Однако экономические показатели решений несколько различаются для малогабаритных и больших

квартир.

В небольших квартирах целесообразно использовать комнатные решения с рекуперативными устройствами рекуперации тепла, особенно

, в основном, в небольших и средних зданиях. В больших квартирах, квартирные кондиционеры будут технически и экономически безупречными при условии, что они будут приняты жильцами.

В небольших 2–3-этажных зданиях очень хорошее качество воздуха и экономические характеристики могут быть достигнуты с помощью центральной сбалансированной системы вентиляции

.

Несмотря на некоторые недостатки системы и сложность, систему теплового насоса вытяжного воздуха можно было использовать

при ремонте вентиляции в больших многоквартирных домах. Это решение особенно подходит для многоквартирных домов

с механической вытяжной вентиляцией.

При ремонте вентиляции в старых многоквартирных домах необходимо обращать особое внимание на знак de-

, качество строительства и надзор.Регулировка и обслуживание системы имеют большое значение.

Благодарности

Исследование было поддержано Эстонским исследовательским советом, грантом на институциональное финансирование исследований IUT1-

15 и проектом «Разработка эффективных технологий воздухообмена и вентиляции, необходимых для

повышения энергоэффективности. зданий, AR12045 », профинансировано С.А. Архимед. Публикация

этой статьи была поддержана ESFmeasure 1.2.4 Развитие сотрудничества и инноваций в университетах, подмеры

«Докторантуры», которые финансируют проект «Школа докторантуры

в строительстве и экологии» — код проекта 1. 2.0401.09-0080.

Источники

[1] Европейская комиссия (2007) Видение на 2020 год: сбережение нашей энергии. https://www.energy.eu/publications/2007_eeap_en.pdf

[2] Густавссон, Л., Доду, А. и Сатре, Р. (2011) Влияние рекуперации тепла вентиляции на использование первичной энергии в квартире

Дом построен обычный и пассивный стандарт.Всемирный конгресс по возобновляемым источникам энергии, Линчёпинг,

мая 2011 г., 8–11.

[3] Diemanu, J., Roth, K.W. и Бродрик Дж. (2003) Теплообменники с рекуперацией энергии воздух-воздух. Журнал ASHRAE, 45,

57-58.

[4] Фуй, Ю.Э., Стабат, П., Ривьер, П., Хоанг, П. и Аршамбо, В. (2012) Адекватность рекуперации тепла воздух-воздух

Система вентиляции, применяемая в зданиях с низким энергопотреблением. Энергетика и строительство, 54, 29-39.

http://dx.doi.org/10.1016/j.enbuild.2012.08.008

[5] Микола, А., Кыйв, Т.-А. и Фолл, Х. (2014) Вентиляция многоквартирных домов и домов престарелых. Smart Grid и

Renewable Energy, 5, 107-119. http://dx.doi.org/10.4236/sgre.2014.55010

[6] Heidt, F.D. (2006) Вентиляция для энергоэффективных зданий. Летний семинар ISES.

[7] Кохонен, Р., Кокко, Э., Оянен, Т. и Виртанен, М. (1985) Тепловые эффекты воздушного потока в строительных конструкциях.

Центр технических исследований Финляндии, отчеты об исследованиях 367, Эспоо.

[8] Виртанен, М. (1993) Тепловое соединение утечки воздуха и тепловых потоков в зданиях и в строительных элементах.

к.э.н. Диссертация, Центр технических исследований Финляндии, Лаборатория HVAC, Эспоо.

[9] Бьюкенен К. и Шерман М.А. (2000) Математическая модель рекуперации инфильтрационного тепла. Лоуренс Беркли Ла-

отчет о боратории, LBL-44294, Беркли.

[10] Цю К. и Хагигхат Ф. (2007) Моделирование комбинированной проводимости — проникновение воздуха через диффузное здание.

Конверт

.Энергетика и строительство, 39, 1140-1150. http://dx. doi.org/10.1016/j.enbuild.2006.11.013

[11] Лоу, Р.Дж. (2000) Стратегия вентиляции, использование энергии и выбросы CO2 в жилищах — теоретический подход. Build-

ing Services Engineering Research and Technology, 21, 179-185. http://dx.doi.org/10.1177/014362440002100306

[12] Maier, T., Krzaczek, M. и Tejchman, J. (2009) Сравнение физических характеристик вентиляционных систем в жилых домах с низким энергопотреблением

Дома.Энергетика и строительство, 41, 337-353. http://dx.doi.org/10.1016/j.enbuild.2008.10.007

[13] Джабер С. и Аджиб С. (2012) Система рекуперации энергии в Средиземноморском регионе. Устойчивые города и общество, 3,

24-29. http://dx.doi.org/10.1016/j.scs.2012.01.002

[14] Лаверж, Дж. и Янссенс, А. (2012) Работа вентиляции с рекуперацией тепла обменивается на естественную и простую Ex-

Вентиляция haust в Европе по первичному показателю энергии, выбросам углекислого газа, потребительским ценам для домохозяйств и Ex-

приточно-вытяжная вентиляция с рекуперацией тепла.

ЧТО ТАКОЕ КОНЦЕПЦИЯ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ В КВАРТИРЕ?

ЧТО ТАКОЕ КОНЦЕПЦИЯ ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ В КВАРТИРЕ?

Перед тем, как будет разработана и озвучена окончательная концепция конкретного объекта, мы обсуждаем все исходные данные с заказчиком. Как правило, этот процесс занимает около 1 часа.

Во время консультации мы затрагиваем такие моменты как: основные аспекты и тенденции в сфере вентиляции на рынке Украины; процесс проектирования инженерной системы; подбор оборудования; правильная разводка воздуховодов и т. д.Вместе с клиентом мы анализируем проект от корки до корки.
В качестве примеров мы показываем некоторые уже реализованные проекты и объясняем, как они были на самом деле спроектированы и собраны, а также демонстрируем, как они выглядят в реальной жизни.

Когда клиенты приходят в нашу компанию, их знания об этой инженерной системе обычно находятся на уровне пользователя. После консультации человек оставляет нас с глубоким пониманием того, зачем нужна система вентиляции, как она будет размещена и какую пользу принесет. Наша задача — показать и рассказать все до мелочей, приводя практические примеры.
Следующим этапом после обсуждения концепции станет разработка коммерческого предложения.

Какие аспекты включаются в разработку коммерческих предложений?

1. Количество воздуха, которое должно подаваться в эту квартиру, согласно:

  • общая площадь;
  • количество жителей;
  • номера особого назначения.

2. Подробное представление всей системы вентиляции, начиная с вентиляционной установки и заканчивая щелевыми диффузорами.

Зачем это нужно? Система вентиляции выполнена в виде LEGO. В каждом наборе есть разные части, которые соответствуют своему назначению и стоимости, и наш заказчик должен четко понимать, почему здесь находится этот элемент системы, состоящий из твердых частиц, и его техническое объяснение.

Неиспользование какой-либо конкретной детали влечет за собой такие последствия, как:

  • шумовые характеристики;
  • некачественная работа всей системы вентиляции;
  • вибрации на установке, т. К. Нет виброизоляторов;
  • в канале вентиляции могут появиться дополнительные шумовые характеристики, если не используются шумоглушители;
  • Клапаны
  • — для чего в них должна быть контрпружина, которая при отсутствии электричества принудительно закрывает систему.

Мы стараемся все объяснить и показать клиенту, указать на целесообразность каждого элемента и оборудования в системе вентиляции.
В рамках коммерческого предложения заказчик имеет право искать другую компанию, которая может предложить хотя бы такое же индивидуальное инженерное решение, а не просто навязывать шаблон спецификации на 5-6 позиций без учета каких-либо специфических характеристик жилого объекта и объекта размещения. пожелания клиента.

ВАЖНОСТЬ СПЕЦИФИКАЦИИ

Поговорим о назначении спецификации для каждой из сторон сотрудничества.

Главное, что клиент получает из документа, — это понимание следующих пунктов:

  • какое оборудование будет использоваться в квартире;
  • концепция ценообразования;
  • какие детали присутствуют в системе и почему;
  • Бюджет системы
  • и перечень преимуществ, которые она принесет в будущем.

Для моей команды это поэтапный алгоритм реализации вентиляции в квартире, все этапы в котором выполняются неукоснительно.
Спецификация не разрабатывается бесплатно — в зависимости от области и задач стоимость варьируется от 400 до 1000 грн.

ПОЧЕМУ ОБСУЖДЕНИЕ ВСЕГДА НАХОДИТСЯ ПЕРВЫМ, И ТОЛЬКО ТОЛЬКО — РАЗРАБОТКА КОММЕРЧЕСКОГО ПРЕДЛОЖЕНИЯ?

Мы можем спроектировать систему, но тогда клиент поймет, что на самом деле он не в состоянии за нее платить. Или может возникнуть ситуация, когда нет физической возможности смонтировать выбранную клиентом систему. Ведь для воздуховодов нужны заниженные потолки.Или нет возможности поставить в квартире систему вентиляции из-за конструкции самого дома. Существует множество факторов, которые могут помешать внедрению инженерной системы на том или ином объекте.

Важно! На первом месте всегда консультация с клиентом, а уже после — разработка коммерческого предложения.

Решения

для многоквартирных домов — Энергетическая биржа зданий

Справочная информация отчета

Чтобы наши жилые помещения оставались безопасными и здоровыми, город Нью-Йорк устанавливает минимальные требования к вентиляции для всех жилых домов. Вентиляция необходима для удаления загрязняющих веществ и влаги из квартир, особенно из кухонь и ванных комнат, а также для обеспечения жителей свежим чистым воздухом. Правильная вентиляция улучшает качество воздуха в помещении, повышает комфорт и помогает предотвратить рост плесени, что увеличивает срок службы компонентов здания и снижает риск респираторных заболеваний, таких как астма. К сожалению, многие жилые дома Нью-Йорка не обладают этими преимуществами.

Общие проблемы системы вентиляции

Инспекции крупных жилых домов в Нью-Йорке выявили проблемы с вентиляцией более чем в 50% проверенных зданий.Многие из них плохо вентилируются и страдают от несвежего, душного или влажного воздуха. Другие сильно разбалансированы: некоторые этажи здания почти не получают воздушного потока, в то время как на других этажах наблюдается избыточная вентиляция, неприятные сквозняки и свистящий ветер. Вентиляция — это целостная система, охватывающая все здание, а это означает, что отказ одного компонента — например, сломанный вентилятор или забитое вентиляционное отверстие в ванной — может повлиять на правильное функционирование всей системы.

Проверки часто выявляют следующие проблемы:

  • Вентиляторы сломаны, выключены или не настроены на правильные настройки скорости.
  • Воздуховоды загрязнены, забиты, повреждены или пропускают воздух.
  • Вентиляционные отверстия (регистры) негерметичны, забиты, плохо настроены или заблокированы мебелью.
  • Давление воздуха колеблется в зависимости от ветра, погоды и времени года.

Знакомство с вашей системой вентиляции

Большинство крупных многоквартирных домов в Нью-Йорке имеют централизованные вытяжные системы вентиляции. В старых, довоенных зданиях зачастую вообще нет механических систем.В некоторых зданиях вместо этого используются окна и другие стратегии естественной вентиляции. В некоторых новых зданиях есть сбалансированные системы, в которых выхлоп сочетается с равным количеством свежего отфильтрованного приточного воздуха.

В этом отчете будут рассмотрены следующие типы систем вентиляции:

  • Без механической вентиляции
  • Вытяжная вентиляция
  • Сбалансированная вентиляция

Пример сбалансированной централизованной системы и децентрализованной системы.Централизованные системы обслуживают все здание, механические узлы обычно располагаются на крыше. Децентрализованные или унифицированные системы обслуживают определенные области здания, как правило, поэтажно или отдельно.

Решения для улучшения систем вентиляции

Существует ряд проверенных методов, которые могут улучшить производительность вашей системы вентиляции. Они варьируются от базовых мероприятий по техническому обслуживанию до комплексных обновлений системы. В этом отчете мы приводим три рекомендуемых объема работ для повышения производительности системы вентиляции:

  • Выполните базовое обслуживание (Хорошо) — очистите воздуховоды и выпускные регистры, а также проверьте скорость воздушного потока
  • Improve Exhaust (Better) — очистите воздуховоды и регистры и заделайте зазоры, которые позволяют воздуху выходить из системы вентиляции
  • Обеспечьте сбалансированную вентиляцию (еще лучше) — модернизация до сбалансированной системы вентиляции свежим воздухом, которая включает как вытяжную, так и приточную вентиляцию.

Пример вентилятора с рекуперацией энергии (ERV). Зимой тепло от отработанного воздуха передается приточному воздуху в теплообменнике ERV. Летом система реверсирует, когда тепло от наружного воздуха передается на выхлоп, помогая охлаждать приточный воздух.

Прочтите полное руководство BE-Ex Better Ventilation, чтобы узнать больше об этих решениях для систем вентиляции. Обязательно обратитесь к квалифицированному подрядчику, чтобы определить решения, наиболее подходящие для вашего здания.NYC Accelerator, бесплатная программа, предоставляемая городом Нью-Йорком, также может предоставить техническую помощь, чтобы приступить к модернизации системы вентиляции. В сборнике перечислены дополнительные ресурсы для соответствующего образования, обучения, финансовой помощи и поощрений.

Негативное влияние строительства на системы вентиляционных воздуховодов

По мере роста городской застройки, увеличения объемов дорожных работ, строительства и модернизации инфраструктуры, наши системы вентиляции и канальные системы кондиционирования воздуха больше, чем когда-либо прежде, несут на себе основную тяжесть этих изменений.

Как гласит старая поговорка «где дым — там огонь».

С быстро расширяющимися центрами городов Юго-Восточного Квинсленда, многоэтажными и малоэтажными многоквартирными домами и модернизацией транспорта для удовлетворения растущего спроса в регионах — возможно, самое лучшее время, чтобы перенести старое заявление в наши дни — «где есть краны» а советники — грязь и пыль ».

Кто бы мог подумать, что бурное развитие высотных зданий и строительства на Голд-Косте в 1980-х годах привело бы нас туда, где мы находимся сегодня.

В 2012 году фотограф Джон Голлинз прогуливался по Золотому Берегу и отмечал почти все постройки вдоль береговой линии — колоссальное количество зданий — 650. Строительство системы легкорельсового транспорта GLINK началось в Саутпорте в 2010 году и продолжалось по узким шоссе и улицам Серферс-Парадайз и Бродбич до конца 2013 года.

Примерно за 33 года это огромный объем строительства, тонна дорожных работ и целая куча грязи и пыли, которая проникла не только в пригородные районы, но и в открытые двери и окна владельцев квартир, в системы вентиляции квартир, как а также коммерческие системы воздуховодов для кондиционирования воздуха. Но в ближайшее время рост не остановится. Австралийский финансовый обзор насчитал более 1400 новых квартир, охватывающих десяток проектов, которые вот-вот появятся в Серферс-Парадайз, Саутпорте и Бродбиче в следующем году.

Брисбен также продолжает стремительно развиваться, разрушая старое, чтобы уступить место новому. Городской совет Брисбена планирует добавить еще 50 высотных зданий в центральный деловой район в течение следующих 20 лет и прогнозирует 80-процентный рост общественного транспорта.

Если показатели роста вице-премьера Джеки Трэда станут реальностью, к 2041 году ожидается, что 2 миллиона человек будут называть юго-восточный Квинсленд своим домом, в результате чего население страны достигнет 5,3 миллиона. К 2061 году ожидалось увеличение населения до 10 миллионов человек.

Это еще БОЛЬШОЙ грузовик с грязью, пылью и строительными материалами, идущими к нам.

На фото: подъемные краны заполняют горизонт, когда строятся высотные квартиры на Голд-Косте, Квинсленд

Негативное влияние роста на системы вентиляции квартир и системы воздуховодов

Вся конструкция системы вентиляции здания заключается в вытяжке воздуха из окружающей среды через соединенную систему воздуховодов в атмосферу. Система вентиляции устанавливается при первоначальном строительстве здания. В большинстве многоквартирных домов точки входа в систему вентиляции (называемые воздушными регистрами или решетками — обычно вентиляционные отверстия) можно разместить в ванной комнате, ванной комнате, туалете и прачечной каждой квартиры. Воздушные регистры подключаются к воздуховодам в потолочном пространстве квартиры и к центральной стояковой системе. Затем центральная стояковая система соединяется с вытяжным вентилятором на крыше и соответствующим воздуховодом на крыше здания.

В коммерческих канальных системах кондиционирования воздуха ряд воздухозаборников забирает воздух из окружающих областей в систему, где воздух охлаждается и выталкивается обратно через воздуховоды рециркуляции. Воздуховоды возвратного воздуха большого размера могут быть загрязнены там, где температура в помещении встречается и смешивается с воздухом, охлажденным в системе, внутри воздуховода. Конденсат образуется внутри воздуховода, позволяя пыли, грязи и мусору из нашей грязной и запыленной среды выстилать его внутреннюю часть.

Поскольку все строительные, дорожные и строительные работы проводятся в близлежащих или близлежащих районах, грязь, пыль и волокнистые вещества в воздухе и во внешней среде могут попадать в квартиру через открытые двери, окна, трещины и даже зазоры.

Если есть комбинация элементов квартирных систем вентиляции и канальных коммерческих систем кондиционирования воздуха, то это сильно не нравится влажность воздуха или водяной пар, пыль, грязь и волокнистые вещества. Квинсленд может подвергаться длительным периодам экстремально высоких температур в летние месяцы и длительным периодам высокой влажности до 4 месяцев в году, добавляя еще больше влажности воздуха к этому уравнению. Влажность, пар и водяной пар в вентиляционных каналах квартир позволяют быстрее образовывать засоры и даже могут представлять потенциальную опасность для здоровья в виде плесени и роста микробов.

В многоквартирных домах, если вы добавите сценарии с запотевшими ванными комнатами и тесными, горячими помещениями для стирки, мы получим систему, которая за достаточно короткий промежуток времени может начать засоряться и в конечном итоге блокировать всасывание воздуха в вентиляцию. система из наших самых личных пространств.

Контрольный список для системы вентиляционных каналов и системы воздуховодов переменного тока:
Организуйте исследование сайта или бесплатное предложение

Для получения дополнительной информации о глубокой очистке вашей системы вентиляции или кондиционирования воздуха, обратитесь к одному из членов нашей проектной группы по телефону 07 5562 0028 или заполните форму бесплатного предложения здесь .

.

Особенности приточной вентиляции — Информтех

Качество воздуха в помещении непосредственно влияет на самочувствие и работоспособность человека, так что эффективная вентиляция помещения является важным фактором его проектирования. Правильная циркуляция воздуха необходима для создания комфортного микроклимата в квартире, дома или в офисе. Приточная вентиляция грамотно организует воздухообмен, отлично восполнит воздушный баланс, обеспечит постоянный приток свежего воздуха и тем самым комфортные пребывания в помещении.

Целью приточной системы вентиляции является забор свежего воздуха, его фильтрация, нагрев и нагнетание в обслуживаемые помещения. Такая система отлично позаботится о восполнении воздушного баланса в заданное пространство и устранит нехватку свежего воздуха. Оборудование сокращает необходимость постоянного проветривания помещения с помощью открывания и закрывания окон, а также способствует стабильному пребыванию наружного отфильтрованного воздуха внутри квартиры, офиса или любого другого объекта.

Принцип работы

Нехватка свежего воздуха негативно сказывается на самочувствии и работоспособности жильцов или работником компании. Уровень кислорода в помещении может снизиться из-за чрезмерной герметичности квартиры. Современные пластиковые окна, как и входные двери не позволяют проникать в помещение как пыли, запахам, звукам, так и уличным воздушным массам – отсюда и появляется проблема нехватки кислорода, так как эффективность естественной вентиляции сильно снижается.

Система приточной вентиляции отлично насыщает комнату кислородом, принудительно подавая свежий уличный воздух. Оборудование оснащено системой фильтрации, так что воздух, поступающий в помещение, очищен от вредных примесей, бактерий и пыли. В свою очередь, застоявшийся отработанный воздух перемещается наружу при помощи вентиляции.

Любая подобная установка должна содержать следующие компоненты:

  • Вентилятор
  • Обеспечивает подачу свежего воздуха в помещение и регулирует необходимое давление воздушных масс.

  • Нагреватель
  • При необходимости нагревает воздух, который подается с улицы.

  • Фильтр
  • Защищает систему вентиляции и заданное помещение от пыли, загрязнений и других частиц, проникающих в установленную систему вентилирования.

  • Система автоматического управления
  • Автономная система управления поддерживает заданную температуру и другие заданные показатели воздуха в помещении.

  • Воздухозаборная решетка.
  • Воздухозаборные решетки выполняют как декоративные функции, так и защитные – не позволяют попадать каплям и различным предметам снаружи в устройство.

  • Воздушный клапан
  • Закрывает подачу воздуха при выключении системы вентиляции

  • Шумоглушитель
  • Предотвращает распространение шума по воздуховодам.

  • Воздуховод
  • Распределяет поток воздуха по помещению.

  • Канальные
  • Бесканальные

Канальную систему приточной вентиляции используют для полноценного обслуживания как целой квартиры, так и всего дома или здания. Воздух распределяется по установленным воздуховодам и доставляется во все комнаты или проектные точки, затем используемый воздух выводится вытяжной вентиляцией.

Бесканальная система вентиляции, в свою очередь, эксплуатируется в основном в строениях небольшого размера, например, магазин, квартира, гараж или небольшое бытовое помещение.

К бесканальным системам можно отнести оконные клапаны, которые встраиваются в оконные рамы и доставляют свежий воздух благодаря тяге вытяжной вентиляции; приточные вентиляторы, которые врезаются в оконные системы или стены зданий; приточные установки в виде компактных вентиляционных систем.

Выбор места

Многие владельцы помещений уже установили приточную вентиляцию, что сократило необходимость в постоянном механическом проветривании с помощью открывания окон, а также улучшило качество циркулируемого воздуха в помещении благодаря непрерывной подаче очищенного от примесей свежего воздуха. Клапаны можно устанавливать в непосредственной близости к батареям, чтобы воздух мог нагреваться, приобретая комфортную температуру.

Если же планируется установка канальной приточной вентиляции, то при этом необходимо составить проект для более эффективной работы устройства и правильного учета направления воздушных масс. При верной установке оборудования все запахи из кухни, санузлов и других комнат будут направлены и выведены наружу, а в помещение распространится только свежий воздух, обогащенный кислородом. При составлении плана следует тщательно продумать расположение ПУ, решеток, воздуховодов, а также учесть мощность отапливаемости помещения и климатических условий.

Правильность расчета производительности вентиляционной установки, веса и габаритов устройства для установочных мест – залог успешного монтажа и дальнейшей правильной эксплуатации оборудования. Перед монтажом нужно убедиться, что система вентиляции в здании исправна, а также нужно понимать, что приток воздуха должен лишь ненамного превышать его отток.

От установленной системы зависит работоспособность и здоровье людей, находящихся в помещении, так что очень важно, чтобы оборудование было исправно и работало без сбоев, для этого необходимо правильно обслуживать устройство и своевременно устранять даже малейшие неполадки в работе, а также необходимо проводить технический осмотр оборудования хотя бы раз в год.

Внеочередную проверку устройства необходимо проводить, если появились нехарактерные при эксплуатации шумы, стал собираться конденсат, а также стали проникать посторонние запахи и появилась запыленность.

Для своевременного устранения неполадок оборудования необходимо каждые три месяца осматривать все систему, включая крепежные детали, ремни, подшипники; проверять эффективность очистки подаваемого воздуха; осматривать и очищать воздуховоды; проверять состояние электрических магистралей и воздушных фильтров; проверять точность предоставляемых данных приборами.


Приточная вентиляция в квартире с фильтрацией: виды, монтаж

До недавнего времени мы не задумывались о качестве воздуха в наших квартирах, полагаясь на то, что вполне достаточно периодического проветривания и установки вытяжки на кухне. Сегодня создание дополнительных систем становится необходимостью. Это понимают не только владельцы квартир и частных домов, но и изготовители, которые предлагают эффективные вентиляционные установки. Как не растеряться при выборе и что будет максимально полезно для создания благоприятного микроклимата в помещении? Приточная вентиляция в квартире с фильтрацией для подачи свежего воздуха – это самое оптимальное решение, которое по желанию можно дополнить разнообразными полезными опциями.

Принцип работы приточной вентиляции

Читайте в статье

Зачем нужна приточная вентиляция с фильтрацией в квартире

Во время проведения ремонтных работ в первую очередь уделяют внимание дизайну, выбирают отделочные материалы, анализируют их сочетание. Мало кто задумывается о микроклимате. И зря. Современные материалы являются высококачественными в плане экологичности, имеют отличные показатели энергосбережения, пожароопасности. Но многие из них обладают низкой воздухопроницаемостью. На это не все обращают внимание.

Если взять обычную среднестатистическую квартиру и проанализировать материалы, мы видим:

Обычная квартира довольно герметична. Естественным путём без проветривания свежий поток воздуха практически не попадает в квартиру. Помимо этого, часто для отделки выбирают натяжные потолки, виниловые обои, ламинированные панели, кафельную плитку, гипсокартон. Это усугубляет воздухопроницаемость.

Недостаток свежего воздуха сказывается на здоровье. Это нарушение сна, головные боли, снижение иммунитета, частые простудные заболевания, онкология. Естественная вентиляция решает проблему воздухообмена лишь на время. Самое эффективное и комфортное – это устройство в квартире принудительной вентиляции.

Эффективность работы приточной вентиляции справляется с разными видами загрязнений

Приточная вентиляция − что это такое

Приточно-вытяжная вентиляция обеспечивает максимально комфортный микроклимат в помещении. К основным её достоинствам относят:

  • все элементы изготовлены из экологически безопасных материалов;
  • перед подачей в помещение воздушные массы проходят предварительную очистку;
  • дополнительно устройство можно укомплектовать системой увлажнения, обеззараживания, ионизации воздушных потоков;
  • при правильном монтаже система абсолютно безопасна;
  • большой срок эксплуатации;
  • возможность самостоятельного монтажа, что существенно сокращает затраты.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«Систему приточной вентиляции можно укомплектовать рекуператором (теплообменником) роторного или пластинчатого типа.

«Организация приточно-вытяжной системы в частном доме

Статья по теме:

Рекуператор для частного дома помогает обеспечить достаточный доступ свежего воздуха. В этой статье рассмотрены принципы действия, фабричные модели, технология изготовления и монтажа оборудования собственными силами.

Принцип работы приточной вентиляции

Устройство приточно-вытяжной вентиляции в многоквартирном, частном доме или гараже подразумевает предварительную прокладку вентиляционных каналов, по которым поступают в помещение воздушные массы. Вентиляционная установка может монтироваться на улице. С её помощью свежий воздух поступает в дом.

При необходимости в помещении для нагрева уличного воздуха устанавливается конвектор. Уровень обогрева или охлаждения зависит от производителя.

Принцип работы системы следующий:

  1. Воздух нагнетается в квартиру вентиляционной установкой.
  2. В помещении, благодаря перепаду давления, загрязнённые массы выходят наружу через вытяжные каналы.

Невзирая на то, что в многоквартирных домах вентканалы монтируются во время строительства, при необходимости индивидуальную вентиляционную систему для квартиры можно установить и самостоятельно.

Устройство компактной приточно-вытяжной системы

Основные разновидности приточной вентиляции

Оптимальным считается вентилирование, с помощью которого в течение 2 часов объём воздуха полностью меняется. Это возможно только с помощью приточной системы. Работу приточно-вытяжной вентиляции для квартиры разделяют на 2 этапа:

  • приточная система принудительно подаёт воздушные массы с улицы, очищает их, при необходимости нагревает;
  • вытяжная система удаляет загрязнённый воздух.

Приточно-вытяжная вентиляция объединяет эти два процесса. В результате микроклимат в помещении становится комфортным и сбалансированным.

Вытяжная система предотвращает появление плесени и грибков в местах повышенной влажности

Основные элементы приточно-вытяжной вентиляции для квартиры

Устройство принудительной вентиляции в квартире с пластиковыми окнами включает в себя следующие узлы, оборудование и элементы:

  1. Узел воздухозабора. В него включены раструб, клапан регулирования и решётка.
  2. Система фильтрации.
  3. Узел подогрева воздушного потока.
  4. Система приточного воздуховода. Она состоит из труб, которые соединены в раструб, по ним массы подаются в помещение. Дополнительно может быть установлена система фильтрации, в том числе и шумопоглощающая.
  5. Может быть установлен рекуператор.
  6. Вентканалы вытяжные для отвода загрязнённых масс из помещения. Они монтируются в стенах или на потолке.
  7. Вентилятор, создающий в каналах напор и разряжение.
  8. Система управления настраивает характеристики процесса воздухообмена.

Это следует знать! Температура воздушных масс, которые поступают в помещение, не должна быть ниже +18°C, в связи с чем приточно-вытяжную систему чаще всего монтируют с подогревом.

Разводка вентиляционной системы в частном домеЭлементы и узлы приточно-вытяжной системы

Типы приточных систем вентиляции для квартиры

Приточно-вентиляционную установку можно классифицировать по следующим признакам:

  • канальные и бесканальные. В первых воздушные массы подаются по воздуховодам, во вторых – через приточные отверстия;
  • сборные и моноблочные. Первые состоят из отдельных частей. В конструкцию вторых входят фильтр, система воздуховодов, нагреватель воздуха, элементы управления.

Также приточные системы можно разделить по способу вентилирования:

  • местные − приток к определённому месту;
  • комплексные – приточная система работает равномерно по всей площади;
  • аварийные или противодымные – срабатывают при повышенной задымлённости во время пожара.
Канальная система с рекуператором

Приточная вентиляция с подогревом воздуха

Непрерывный подогрев воздушных потоков происходит благодаря теплообменнику − рекуператору. Это необходимо для создания комфортного микроклимата в прохладное и зимнее время года. Принцип работы следующий: теплообменник пропускает воздушные потоки, не смешивая их с массами, которые выводятся из помещения. Иными словами, входящие и выходящие потоки распределяются по разным каналам, которые расположены впритык друг к другу, за счёт чего между ними происходит теплообмен.

Второй вариант обогрева − с помощью кондиционера, работающего в режиме теплового насоса, или калорифера. В такой системе отработанные воздушные массы смешиваются с приточными, очищаются, нагреваются до установленной температуры и подаются в помещение.

Приточно-вытяжная система с калорифером

Кондиционер с приточной вентиляцией для квартиры

Такой вид установки самый дорогостоящий. В нём предусмотрена система дополнительной фильтрации, установка компрессора, конденсатора и испарителя. Она включает в себя одновременно и вентилирование воздушных масс, и охлаждение / обогрев.

Самые дорогие имеют автоматическое управление. Датчики самостоятельно мониторят состояние воздуха, сравнивают с заданными параметрами и включают требуемый режим.

Приточно-вытяжная система с кондиционером в интерьере комнаты

Система очистки воздуха для квартиры

При выборе оптимальной и эффективной системы очистки приточно-вытяжной установки для квартиры учитывают несколько факторов:

  • производительность вентиляционной установки, с помощью которой за определённый период должна быть произведена одно- или двукратная замена воздушных масс;
  • показатель шума в установке не должен превышать допустимые санитарные нормы;
  • техническое обслуживание и ремонтопригодность.

Для небольших городских квартир можно остановить свой выбор на небольших системах. Они стоят недорого, их установка обычно не вызывает сложностей. Оборудование компактно, его можно поставить на балконе, в комнате под окном, на стене или под потолком. Работают такие агрегаты с небольшим показателем шума и обслуживают площадь до 50 кв.м. Дополнительно могут быть укомплектованы функцией подогрева воздушных масс.

Полноценные системы следует приобретать для частных домов или квартир большей площади. Они оборудованы дополнительными опциями: климат-контролем, непрерывным воздухообменом, мониторингом качества воздуха.

Установка системы очистки в одном корпусе

Выбор фильтра воздуха для квартиры

Система очистки комплектуется фильтрами. В зависимости от заданных характеристик они классифицируются на следующие виды:

ФотоОписаниеСтепень очистки
G3-G4 −грубой очистки. Для них применяется синтетическое тканевое полотно или сетка из металла.До 10 мкм
F5-F9 – тонкой фильтрации, выполненный из стеклоткани.До 1 мкм
НЕРА-фильтры.До 0,1 мкм

Фильтры для воздуха в квартиру защищают вентиляционную систему от попадания загрязнений, благодаря этому продлевается срок эксплуатации установки, в помещение проникает минимальное количество пыли и загрязнений, что способствует более благоприятному микроклимату. Их установку следует закладывать ещё на стадии проектирования.

Фильтры для приточной вентиляции в квартире можно классифицировать на следующие виды:

  • механические – выполняют двойную защиту: очищают воздух и приточно-вытяжную вентиляцию от внешних загрязнений. Они задерживают крупные частицы, шерсть и пыль;
  • рулонные − они изготовлены из полиэстера. Фильтры разных производителей могут отличаться по толщине;
  • ячейковые – могут быть гофрированными в виде кассеты или мешочными (карманными). Первые устанавливаются практически во всех вентиляционных установках. Карманные используются после фильтров грубой очистки. Они способны улавливать пылевые отложения;
  • электростатические – улавливают масляные отложения. Для них требуется периодическая очистка;
  • панельные – выполнены в виде рамки с сеткой, на которой закреплена фильтрующая ткань.
Степени очистки воздушных масс

Борьба с бактериальным загрязнением воздуха

Для борьбы с бактериальными загрязнениями фильтры средней и грубой очистки не подойдут. Для этих целей предназначен ионизатор воздуха. С его помощью не только очищаются воздушные массы, он также способен уничтожать бактерии и вирусы. Ионизатор работает не отдельно, а комплексно с системой вентиляции.

Совместная работа узлов качественно и эффективно уничтожает различные виды загрязнений воздушных потоков, продлевается срок эксплуатации приточно-вытяжной вентиляции.

Система с ионизацией воздушных масс максимально очищает воздушные потоки

Основные нюансы монтажа приточной вентиляции в квартире своими руками

Систему вентиляции можно сделать по-разному: с балкона, на полу или с наружной стороны здания. Проще всего её смонтировать под потолком. Работы выполняются после черновой отделки. Можно выбрать моноблочную конструкцию или систему, состоящую из наборных элементов.

Моноблочную приточно-вытяжную вентиляцию установить своими руками проще. Все узлы собраны в одном блоке, который оснащён хорошей звукоизоляцией, к тому же она компактна. Можно выбрать установку с рекуператором и увлажнителем воздушных масс.

Комментарий

Сергей Харитонов

Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой»

Задать вопрос

«При выборе установки предпочтение следует делать системе с дополнительной фильтрацией, которая максимально очищает воздух.

«

В наборную систему включены следующие узлы:

  • вентилятор приточно-вытяжной;
  • рекуператор;
  • система фильтрации;
  • дополнительные узлы, которые повышают качество воздушных масс.

Пошаговый процесс монтажа приточно-вытяжной в комнате представлен в таблице ниже:

ФотоОписание работ
В первую очередь необходимо подготовить отверстие в наружной стене. Для этого предварительно на ней следует закрепить установку для бурения.
Далее вставить трубу воздуховода в отверстие, снаружи нужно закрыть декоративной решёткой.
Выполнить монтаж и крепление системы со стороны квартиры.
Декоративная панель вписывается в оформление помещения.

Данный процесс монтажа подробнее можно посмотреть в видео ниже:

Обзор приточной вентиляции «Бризер Тион 02»

Для домашней установки хорошо зарекомендовала себя приточно-вытяжная система «Бризер Тион 02» производства РФ. По отзывам потребителей, она гарантирует хорошее очищение воздуха. Кроме того, систему довольно легко установить своими руками.

Основные технические характеристики:

ПараметрыВеличина
Мощность, мин/макс, Вт40−120
Напряжение, В/Гц220/50
Расход воздушных масс, куб.м/ч45, 70/120
Уровень шума, дБ8,5
Габариты, В×Ш×Г, мм511×451×163
Вес, кг8,5
Температурный режим, °CОт -25 до +45

Приточная вентиляция «Бризер Тион 02» предназначена для обслуживания помещений до 40 кв.м. К основным достоинствам конструкции относят:

  • работает в трёх режимах;
  • имеет 3 степени очистки воздуха. Есть базовый угольный фильтр, который задерживает 60 видов загрязнений. НЕРА-фильтр со степенью очистки до 95%, который задерживает мельчайшие бактерии, грибок и аллергены. Адсорбционно-каталитический фильтр задерживает запахи, смог, выхлопные газы;
  • встроенная система климат-контроля:
  • пониженный уровень шума;
  • вентиляторная установка работает в 3 режимах;
  • есть ночной режим;
  • пульт с дистанционным управлением.

Установку рекомендовано монтировать около окна, монтаж занимает не более часа. Со стороны улицы канал закрывается декоративной решёткой.

Модель «Бризер Тион 02»

Обзор цен на системы приточной вентиляции для квартиры

Стоимость установки зависит от многих факторов: производителя, мощности, наличия дополнительных опций. Перед покупкой приточной вентиляции следует рассчитать её мощность к площади помещения, выбрать необходимый набор опций. Предлагаем ознакомиться с ориентировочной стоимостью некоторых установок:

Статья по теме:

Вентиляция в частном доме своими руками. В публикации рассмотрим общие параметры и требования, виды, схемы вентиляционных систем, подготовку расчетов и проектной документации, пошаговый монтаж с комментариями и советами специалистов.

Заключение

Для создания качественного и благоприятного микроклимата в квартире или частном доме важна не только подача свежих воздушных масс, но и устранение загрязнённых. Вентшахты, которые монтируются во время строительства, неспособны выводить отработанные воздушные массы с должной эффективностью. Современные приточно-вытяжные системы обеспечат поступление чистого воздуха, устранят запахи. Кроме этого, они предотвратят проявление грибковых образований и плесени.

В статье мы подробно объяснили возможности приточно-вытяжных установок, их положительное влияние на создание здорового микроклимата в помещении. Надеемся, что обзор был полезен нашим читателем. Поделитесь вашим мнением в комментариях. Мы с удовольствием ответим на все вопросы.

И в заключение предлагаем посмотреть видео, как работает приточно-вытяжная система, её польза для здоровья всех членов семьи:

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Вентиляция в квартире цена. Сколько стоит система вентиляция в квартире.

При строительстве любого жилого дома прокладывается вентиляционная система (она же шахта). Но явно не всегда она удовлетворяет наши запросы. Главной проблемой чаще всего становится недостаток свежего воздуха.


Мы поговорим о том, какие могут быть варианты решения вопроса, когда в квартире нечем дышать. Сколько это может стоить, какие преимущества той или иной системы.




Причины установить новую вентиляцию в квартире


Из чего состоит вентиляция в обычной квартире? Забор воздуха обеспечивают вытяжки, а его приток организован за счет естественного перетекания через щели в дверях и окнах. Простая схема, которая далеко не всегда работает. Почему? Во-первых, очень часто вытяжные каналы не чистят, а значит они забиваются, зарастают и перестают работать или делают это некорректно. Во-вторых, современные металлопластиковые стеклопакеты – герметичны, то есть воздуху просто неоткуда взяться.




В этом случае самый элементарный способ обеспечить доступ свежего воздуха – открыть окно. Но не во всех случаях это возможно. К примеру, дом может быть расположен возле живой магистрали, а значит со свежим воздухом к нам попадут выхлопные газы и шум. Кроме этого, естественное проветривание в любую квартиру зимой принесет холод, а летом жару, пыль и нежелательных насекомых.



Вариант №1: приточно-вытяжная вентиляция.

 Решить проблему свежего воздуха может приточно-вытяжная вентиляция. Это вытяжка и приток с механическим побуждением.



Система состоит из двух вентиляторов, которые чаще всего устанавливаются в разных комнатах. Первый из них – вытяжной забирает воздух из помещения и выбрасывает его на улицу. В свою очередь приточный вентилятор берет воздух снаружи, проводит его через фильтр, при необходимости нагревает в калорифере и подает в квартиру. При этом, нужно учитывать, что если температура за окном -20, то для подогрева воздуха затрачивается много электроэнергии.


Система подбирается с расчётом, чтобы полностью обеспечить свежим воздухом всю квартиру. Установка приточно-вытяжной вентиляции займет в среднем 5 дней.





Стоимость: от 30 тысяч гривен.

Модели: Salda VEGA 700 E, Вентс ВПА 200, Ostberg SAU 200 C3

Преимущества: сравнительно невысокая цена, фильтрация, контроль подогрева  воздуха.

Недостатки: большие энергозатраты.



Вариант №2: приточно-вытяжная вентиляция c рекуперацией тепла.

  Эта система ничем не отличается от предыдущей, кроме наличия рекуператора – теплообменника перекрестного типа. Как он работает? Когда два воздушных потока – вытяжной и приточный – попадают в теплообменник, то материал внутри передает энергию от одной среды к другой, без непосредственного их контакта. То есть воздушные потоки движутся параллельно, а значит передается только тепло, а не удаляемые из помещения запахи и грязь. Некоторые рекуператоры также могут частично возвращать влагу.




Естественно, наличие рекуператора существенно экономит электрическую энергию на подогрев: вы получаете тепло бесплатно.


Так, если на улице -10, то благодаря теплообменнику в помещение будет подаваться воздух примерно +12 градусов. Уменьшаются капитальные затраты и на сам калорифер, так как его можно будет поставить меньшей мощности. При сегодняшних тарифах на коммунальные услуги разница ощутимая, поэтому хоть этот вариант и стоит дороже, но окупится достаточно быстро. При этом, как и в прошлом варианте, сохраняется опция настройки температурных показателей.


Такая система занимает чуть больше места, чем первый вариант. Так как два воздушных потока должны быть сведены вместе, то приточно-вытяжная вентиляция с рекуператором – это единая цельная установка. Она выглядит как ящик и обычно помещается на балконе.





Стоимость: увеличивается на 30%.

Модели: Вентс ВУТ 1000 ПЭ ЕС, Salda RIS 400 PE, MyCond MV 600

Преимущества: энергоэффективность,

Недостатки: громоздкость.



Вариант №3: реверсивный вентилятор воздуха



Эта система – самая простая и дешевая из всех вариантов. Реверсивный вентилятор может изменять направление вращения, то есть сначала вращаться в одну сторону на выброс воздуха, а потом в другую – на приток. Его устанавливают в стенное отверстие либо в окне или форточке. При этом обычно реверсивные вентиляторы не комплектуются фильтрами. Таким образом, в отличие от предыдущих двух вариантов, воздух подается тот же, что и на улице. Естественно, это касается не только пыли, грязи и запахов, но и температурных показателей. Зимой в квартиру будет поступать холодный воздух, а летом жаркий. Кроме этого, в сравнении с остальными вариантами такой вентилятор работает достаточно шумно.


Мощности устройства хватает на одно помещение, то есть чтобы обеспечить свежим воздухом всю квартиру, нужно ставить оборудование в каждую комнату. Установка одного вентилятора занимает по времени до 3-х часов.





Стоимость: от 5 тысяч гривен.

Модели: Vortice Vario 230/9 ARI, Vortice Vario 150/6 ARI, Soler&Palau HVE-230

Преимущества: просто, дешево, быстрая установка.

Недостатки: отсутствие фильтрации и температурного регулирования, маленькая мощность, шумность.




Примеры наших работ

{callback: 1}


Жилая квартира 105 м2. Принудительная приточно-вытяжная вентиляция и кондиционирование




Квартира 49м2. Бюджетная вентиляция в квартире с помощью бытовых рекуператоров




Как сделать вентиляцию и кондиционирование в жилой квартире за 11 дней?








Вариант №4: Децентрализованная система вентиляции с помощью бытовых рекуператоров воздуха.

  Принцип работы этого варианта похож на приточно-вытяжную установку с рекуператором. Только здесь вся система расположена в маленьком корпусе: в него могут быть встроены один или два вентилятора, рекуператор и примитивная система автоматики. Такое компактное исполнение позволяет все тело оборудования спрятать в стену, поэтому в помещении и на улице видны только решетки.



  Устройство работает циклично. За определенное время, допустим, за минуту бытовой рекуператор выбрасывает воздух из комнаты. Пока происходит вытяжка, прогревается рекуператор. Затем вентилятор автоматически переводится в режим притока. В следующую минуту с улицы подается свежий воздух, который проходит через фильтр и рекуператор, подогревающий его.



  После этого опять включается режим вытяжки. Нужно учитывать, что в этом процессе происходит только пассивный подогрев воздуха, то есть возможности регулировать температуру нет.



  Бытовые рекуператоры, как и реверсивные вентиляторы, обслуживают только то помещение, в  котором они установлены. Однако здесь есть возможность синхронизации при помощи встроенной автоматики. Так, два бытовых рекуператора могут работать в тандеме: пока один выбрасывает воздух, другой будет настроен на приток. Такой режим обеспечит проветривание в помещениях.



  Также нужно понимать, что это система маленькой мощности с небольшими расходами воздуха. Если у вас комната площадью 30 квадратных метров и в ней находятся 6 человек, то бытовой рекуператор не справится с такой задачей. Придется ставить несколько устройств либо вовсе другую систему. Установка одного устройства займет несколько часов.




Стоимость: от 8 тысяч гривен.

Модели: BLAUBERG VENTO EXPERT A50-1 PRO,  Вентс ТвинФреш Комфо, Maico PP 60 K-SE

Преимущества: недорого, быстрый монтаж, компактность.

Недостатки: маленькая мощность, отсутствие контроля температуры.

Рекомендуем другие современные надежные модели серии Блауберг Венто Експерт:
BLAUBERG VENTO EXPERT PLUS WI-FI,
BLAUBERG VENTO EXPERT A50-1 W,
BLAUBERG VENTO EXPERT PLUS.

Советуем также для установки в жилых помещениях прямоточные рекуператоры Прана 150, у которых два вентилятора одновременно, навстречу друг другу, работают и на приток, и на вытяжку воздуха.



Вариант №5: Приточные проветриватели в тендеме с вытяжными вентиляторами.

  Что бы система вентиляции в помещении работала эффективно и качественно, необходим одновременный приток и вытяжка.То есть воздух, который удаляется из помещения,  должен постоянно компенсироваться приточным. Иначе возникнет недостаток свежего воздуха, или другие проблемы. Это нужно понимать еще до того, как вы начнете реализовать этот вариант решения вентиляции в квартире.






  Приток свежего  воздуха происходит за счет специальных оконных проветривателей (клапанов) Aereco, которые монтируются в пластиковые окна. Это позволяет уйти он постоянного открытия окон. Регулировка оконными проветриватели происходит в ручном режиме. Существуют и механические приточные устройства, но это делает систему дороже.



  Выброс (удаление) воздуха обеспечивается за счет  вытяжных вентиляторов, которые как правило размещают в санузлах, ванных комнатах, кладовых, на кухне.

Стоимость: от 7 тысяч гривен

Модели: Aereco EMM 716, Helios MiniVent M1/120 P, Maico ECA 100 ipro

Преимущества: тишина в помещении, относительно самое бюджетное решение.

Недостатки: нету рекуперации тепла, отсутствие подогрев воздуха в холодный период, недостаточный воздухообмен


  Любая из пяти систем надежна и гарантированно прослужит от 5 лет. Тем не менее, от стоимости варианта, конечно же, зависит и количество функциональных возможностей (подогрев воздуха, регулировка температуры, фильтрация, контроль уровня влажности и прочие). Устройство подбирается под конкретные запросы клиента с учетом всех нюансов. В любом случае каждая система принесет в вашу квартиру свежий воздух, а значит повысит уровень комфортного пребывания в доме.





Другие интересные статьи на эту тему:

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

По HVI



Исторически здания вентилировались с использованием естественных средств, таких как открытие окна или двери, чтобы впустить свежий воздух в помещение. Однако с появлением более совершенных методологий герметизации воздуха этого метода недостаточно. Войдите в механическую вентиляцию, которая предлагает несколько вариантов удаления спертого воздуха из помещения наружу и свежего наружного воздуха внутрь.Различные типы включают вытяжку, подачу, балансировку и рекуперацию энергии.

В этом кратком информационном документе мы рассмотрим каждый вариант искусственной вентиляции легких и обсудим, как они работают, их преимущества и любые существующие проблемы. Мы перейдем к тому, «как и что» с вентиляцией, но давайте начнем с «почему». Зачем вообще нужна вентиляция? Ответ заключается в поддержании здоровья и благополучия людей, находящихся в помещении, путем улучшения качества воздуха, которым они дышат.



Повышенная герметичность и низкий уровень качества воздуха в помещении

По мере того, как здания становятся более герметичными для экономии энергии, непредвиденным последствием является накопление загрязняющих веществ, образующихся внутри, что приводит к ухудшению качества воздуха в помещении (IAQ). Недостаточное качество воздуха в помещении является серьезной проблемой во всех зданиях, поскольку оно негативно влияет на здоровье, когнитивные функции, производительность и самочувствие находящихся в помещении людей.

Воздух в жилых помещениях может быть весьма вредным для здоровья.Фактически, Агентство по охране окружающей среды США (EPA) утверждает, что:

  • В среднем человек получает 72% химического воздействия дома.[1]
  • Уровни загрязняющих веществ внутри помещений могут быть в два-пять раз, а иногда и более чем в 100 раз выше, чем уровни снаружи.[2]
  • Большое количество загрязнителей воздуха внутри помещений вызывает особую озабоченность, поскольку большинство людей проводят около 90% своего времени в помещении.[3]
  • Загрязнение воздуха внутри помещений входит в пятерку основных экологических рисков для здоровья населения.[4]

Недостаточное качество воздуха в помещении имеет много побочных эффектов. Они включают краткосрочные проблемы со здоровьем, такие как аллергии, головные боли и астма, а также долгосрочные, такие как рак, заболевания печени и почек. Гарвард и лаборатория Беркли также определили, что недостаточное качество воздуха в помещении может вызвать когнитивные нарушения. В одном из своих исследований они обнаружили, что углекислый газ (CO 2 ) может негативно влиять на мышление на уровне, который большинство американцев обычно подвергают воздействию в помещении.[5]



Механическая вентиляция — решение

Лучший способ улучшить качество воздуха в помещении — увеличить и сбалансировать вентиляцию.До тех пор, пока поступает достаточно контролируемого свежего наружного воздуха и выбрасывается застоявшийся воздух из помещения, будет достигнута высококачественная внутренняя среда. Американская ассоциация легких поддерживает это мнение и заявляет, что надлежащая вентиляция необходима для поддержания свежести и здоровья воздуха в домах.[6]

Вентиляция настолько важна для обеспечения приемлемого качества воздуха в помещении, что Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разработало стандарт 62.2, который устанавливает требования к вентиляции для удаления загрязняющих веществ из воздуха в жилых помещениях. ASHRAE устанавливает скорость вентиляции на уровне 7,5 кубических футов в минуту на человека, плюс 3 кубических футов в минуту на 100 квадратных футов [7], а Стандарт 62.2 был принят местными нормами США

, а также на них повлияли.



Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

Как утверждает Министерство энергетики США (DOE), энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении.Следовательно, на выбор предлагаются четыре механические системы вентиляции всего дома: вытяжная, приточная, приточно-вытяжная и с рекуперацией энергии[8]. Обратите внимание, что непрерывные системы вентиляции «для всего дома» были разработаны в 1980-х годах для удовлетворения требований к качеству воздуха в помещении в хорошо изолированных домах того времени.[9]

Давайте теперь рассмотрим каждый тип механической вентиляции, которые также описаны в информационном бюллетене по вентиляции всего дома, составленном Министерством энергетики. Вот четыре варианта:



Вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 1: Система вытяжной вентиляции (DOE)
  • Системы вытяжной вентиляции работают путем сброса давления в конструкции.Система выпускает воздух из дома, что вызывает изменение давления, которое втягивает подпитку снаружи через неплотности в корпусе здания и преднамеренные пассивные вентиляционные отверстия. Вытяжная вентиляция наиболее подходит для более холодного климата, так как в более теплом климате разгерметизация может привести к попаданию влажного воздуха в полости стен, где он может конденсироваться и вызвать повреждение влаги.[10]
  • Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме.Лучшей конструкцией является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязняющие вещества, например, ванных комнат и кухонь.[11]
  • Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях для подачи свежего воздуха, а не для утечек в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий могут потребоваться большие перепады давления, чем те, которые создает вентилятор.[12]

Проблемы:

  • Одна из проблем с вытяжными вентиляционными системами заключается в том, что вместе со свежим воздухом они могут всасывать загрязняющие вещества.К ним могут относиться: радон и плесень из подвала, пыль с чердака, пары из пристроенного гаража и дымовые газы из камина, водонагревателя или печи, работающей на ископаемом топливе. Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время работы) работают, когда также работает система вытяжной вентиляции.[13]
  • Системы вытяжной вентиляции также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в дом.[14]



Приточная вентиляция

Обзор системы и преимущества:

Рисунок 2: Система приточной вентиляции (DOE)
  • В системах приточной вентиляции используется вентилятор для создания давления в конструкции, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в корпусе, каналы вентиляторов ванны и плиты, а также специальные вентиляционные отверстия. (если таковые существуют).[15]
  • Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке.Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, занимаемых жильцами больше всего, таких как спальни и гостиная. Эта система может включать в себя регулируемые оконные или настенные вентиляционные отверстия в других комнатах.[16]
  • Приточные вентиляционные системы позволяют лучше контролировать воздух, поступающий в дом, по сравнению с вытяжными вентиляционными системами. Создавая давление в доме, системы приточной вентиляции минимизируют внешние загрязняющие вещества в жилых помещениях и предотвращают обратную тягу дымовых газов от каминов и приборов.Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в дом, для удаления пыльцы и пыли или осушать его для контроля влажности.[17]
  • Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой система приточной вентиляции приводит к утечке теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к образованию плесени, грибка и гниения.[18]

Проблемы:

  • Как и системы вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в помещение. Таким образом, они могут привести к более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.[19]
  • Поскольку воздух поступает в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой.Еще одним вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы.[20]



Приточно-вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 3: Система сбалансированной вентиляции (DOE)
  • Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в конструкции. Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.[21]
  • Система приточно-вытяжной вентиляции обычно имеет два вентилятора и две системы воздуховодов. Вентиляционные отверстия для подачи и вытяжки свежего воздуха могут быть установлены в каждой комнате, но типичная приточно-вытяжная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где жильцы проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.[22]
  • В некоторых конструкциях используется одноточечная вытяжка, и, поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед его подачей в дом.Сбалансированные системы вентиляции также подходят для всех климатических условий.[23]

Проблемы:

  • Как и приточные, и вытяжные системы, приточно-вытяжные системы не охлаждают и не удаляют влагу из приточного воздуха до того, как он попадет в помещение. Следовательно, они могут способствовать более высоким затратам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Как и в системах приточной вентиляции, перед доставкой может потребоваться смешивание наружного воздуха с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой.[24]
  • Поскольку для них требуются две системы воздуховодов и вентиляторов, системы сбалансированной вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.[25]



Вентиляция с рекуперацией энергии

Обзор системы и преимущества:

  • Вентиляционные системы с рекуперацией энергии обеспечивают управляемую вентиляцию дома с минимальными потерями энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху.Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.[26]
  • Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV). Оба типа включают теплообменник, один или несколько вентиляторов для прокачки воздуха через машину и элементы управления. Есть несколько небольших настенных или оконных моделей, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.
Рисунок 4: Вентиляционный воздушный поток ERV летом (CMHC)



Рисунок 5: Вентиляционный воздушный поток ERV зимой (CMHC)



Рисунок 6: Статическая пластина, ERV с энтальпийным сердечником (фото из архива)



  • Основное различие между ERV и HRV заключается в том, как работает теплообменник.В случае ERV теплообменник передает определенное количество водяного пара (скрытого) вместе с тепловой энергией (ощутимой), в то время как HRV передает только тепло.[28]
  • Поскольку ERV переносит часть влаги из вытяжного воздуха в обычно менее влажный поступающий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также сохраняет тепло теплообменника, сводя к минимуму проблемы с замерзанием.[29]
  • Летом ERV может помочь контролировать влажность в доме, перенося часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома.Если вы используете кондиционер, ERV обычно обеспечивает лучший контроль влажности, чем HRV.[30]
  • Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать около 70-80% энергии в вытяжном воздушном потоке и передавать эту энергию поступающему воздуху для целей кондиционирования.[31]



Рисунок 7: Вентиляционная система с рекуперацией энергии для всего дома (Market Reports World)


Проблемы:

  • Установка некоторых систем вентиляции с рекуперацией энергии может стоить дороже, чем установка других систем вентиляции.В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, требуют больше обслуживания и часто потребляют больше электроэнергии.[32]



Вкратце

Недостаточное качество воздуха в помещении угрожает здоровью людей, находящихся в домах и зданиях любого типа, и эта проблема усугубляется с ростом герметичности конструкций.Это плохие новости. Хорошей новостью является то, что у нас есть решение, механическая вентиляция, и существуют четыре разных типа: вытяжная, приточная, сбалансированная и с рекуперацией энергии. Внедрение одной из этих систем приведет к улучшению качества воздуха в помещении и улучшению самочувствия пассажиров.

Для получения дополнительной информации о неблагоприятных последствиях низкого качества воздуха в помещении и преимуществах механической вентиляции посетите Институт домашней вентиляции на сайте www.hvi.org.

Типы вентиляционных систем — Советы по дому

Естественная вентиляция раньше была наиболее распространенным методом, позволяющим свежему наружному воздуху заменить внутренний воздух в доме.Сегодня это, как правило, не лучшая стратегия вентиляции, особенно для домов, которые должным образом герметизированы для обеспечения энергоэффективности. Естественная вентиляция также обычно не обеспечивает адекватного контроля влажности.

Естественная вентиляция возникает при неконтролируемом движении воздуха или его проникновении через трещины и небольшие отверстия в доме — те самые, которые вы хотите заделать, чтобы сделать ваш дом более энергоэффективным. Открытые окна и двери также обеспечивают естественную вентиляцию. Однако из-за систем центрального отопления и охлаждения большинство людей не так часто открывают окна и двери.Таким образом, инфильтрация воздуха стала основным способом естественной вентиляции в домах.

Скорость естественной вентиляции в доме непредсказуема и неконтролируема, поэтому вы не можете полагаться на нее для равномерной вентиляции дома. Естественная вентиляция зависит от герметичности дома, температуры наружного воздуха, ветра и других факторов. Поэтому в теплую погоду в некоторых домах может не хватать естественной вентиляции для удаления загрязняющих веществ. С другой стороны, в плотно закрытых домах большую часть времени естественная вентиляция может быть недостаточной, а в домах с высокой скоростью инфильтрации воздуха могут возникать высокие затраты на электроэнергию.

Точечная вентиляция может использоваться для повышения эффективности естественной вентиляции. Однако, если и точечная, и естественная вентиляция вместе не удовлетворяют потребности вашего дома в вентиляции, вам следует рассмотреть стратегию вентиляции всего дома.

Точечная вентиляция повышает эффективность других стратегий вентиляции — естественной и вентиляции всего дома — за счет удаления загрязняющих веществ из воздуха в помещении и/или влаги из их источника. Точечная вентиляция включает использование локализованных вытяжных вентиляторов, таких как те, которые используются над кухонными плитами и в ванных комнатах.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует прерывистую или непрерывную скорость вентиляции для ванных комнат и кухонь вместо использования окон (естественная вентиляция): 50 или 20 кубических футов в минуту для ванных комнат и 100 или 25 кубических футов в минуту для кухонь соответственно.

Точечная вентиляция повышает эффективность других стратегий вентиляции — естественной и вентиляции всего дома — за счет удаления загрязняющих веществ из воздуха в помещении и/или влаги из их источника.Точечная вентиляция включает использование локализованных вытяжных вентиляторов, таких как те, которые используются над кухонными плитами и в ванных комнатах.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует прерывистую или непрерывную скорость вентиляции для ванных комнат и кухонь вместо использования окон (естественная вентиляция): 50 или 20 кубических футов в минуту для ванных комнат и 100 или 25 кубических футов в минуту для кухонь соответственно.

Все вентиляторы, вентиляционные отверстия и вентиляционное оборудование в доме работают вместе как «система вентиляции» для обмена внутреннего и наружного воздуха без потери энергии.Системы вентиляции можно разделить на четыре типа: вытяжные, приточные, приточно-вытяжные и с рекуперацией тепла. Правильная система вентиляции для конкретного дома зависит от климата и потребностей строения.

Системы вытяжной вентиляции предпочтительнее использовать в холодном климате, где меньше вероятность того, что влажный воздух попадет в здание. Наоборот, приточные системы вентиляции лучше контролируют влажность в теплом климате. Сбалансированные системы вентиляции работают как в холодном, так и в теплом климате, но их установка дороже.Системы рекуперации тепла обменивают внутренний воздух на наружный

Следующая информация и диаграммы, подготовленные EERE, помогут разобраться в различиях между этими системами.

Системы вытяжной вентиляции

Системы вытяжной вентиляции работают путем сброса давления в здании. Снижая внутреннее давление воздуха ниже давления наружного воздуха, они извлекают внутренний воздух из дома, в то время как добавочный воздух проникает через неплотности в оболочке здания и через преднамеренные пассивные вентиляционные отверстия.

Система вытяжной вентиляции DOE

Системы вытяжной вентиляции наиболее применимы в холодном климате. В климате с теплым и влажным летом разгерметизация может привести к попаданию влажного воздуха в полости стен здания, где он может конденсироваться и вызывать повреждения от влаги.

Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме.

Предпочтительным вариантом является подключение вентилятора к воздуховодам из нескольких помещений (особенно помещений, в которых часто образуются загрязняющие вещества, таких как ванные комнаты).Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены для подачи свежего воздуха, а не для устранения утечек в оболочке здания. Однако пассивные вентиляционные отверстия могут быть неэффективными, поскольку для их правильной работы могут потребоваться большие перепады давления, чем те, которые создает вентилятор.

Вытяжные вентиляторы точечной вентиляции, устанавливаемые в ванных комнатах, но работающие в непрерывном режиме, представляют собой систему вытяжной вентиляции в простейшем виде.

Одна из проблем с вытяжными вентиляционными системами заключается в том, что они могут всасывать загрязняющие вещества вместе со свежим воздухом в дом.Например, в дополнение к втягиванию свежего наружного воздуха они могут всасывать следующее:

• Радон и плесень из подвала
• Пыль с чердака
• Дым из пристроенного гаража
• Дымовые газы из камина или ископаемого водонагреватель и печь на топливе.

Это может быть особенно важно, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также сбрасывают давление в доме во время их работы) работают, когда также работает система вытяжной вентиляции.

Вытяжные вентиляционные системы также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с вентиляционными системами с рекуперацией энергии, поскольку вытяжные системы не охлаждают и не удаляют влагу из свежего воздуха до того, как он попадет в помещение. Информация предоставлена ​​EERE

Системы приточной вентиляции

Системы приточной вентиляции работают за счет повышения давления в здании. Они используют вентилятор для нагнетания наружного воздуха в здание, в то время как воздух выходит из здания через отверстия в корпусе, каналы вентиляторов для ванн и вытяжных шкафов, а также специальные вентиляционные отверстия. системы относительно просты и недороги в установке. Типичная система имеет вентилятор и систему воздуховодов, которые подают свежий воздух, как правило, в одну, а лучше в несколько комнат, в которых живут больше всего жильцы (например, спальни, гостиная, кухня).Эта система может включать в себя регулируемые оконные или настенные форточки в других комнатах.

Приточные вентиляционные системы позволяют лучше контролировать воздух, поступающий в помещение, чем вытяжные вентиляционные системы. Создавая давление в доме, эти системы препятствуют проникновению загрязняющих веществ извне и предотвращают обратную тягу дымовых газов от каминов и приборов. Они также позволяют фильтровать поступающий в дом воздух для удаления пыльцы и пыли или осушать его.

Системы приточной вентиляции лучше всего работают в жарком или смешанном климате.Поскольку они создают давление в доме, они могут вызвать проблемы с влажностью в холодном климате.

В зимнее время приточная вентиляционная система приводит к утечке теплого воздуха из помещения через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, некоторое количество влаги может конденсироваться на чердаке или в частях наружной стены, где она может способствовать возникновению плесени, грибка и гниения.

Как и системы вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из воздуха до того, как он попадет в дом.Таким образом, они могут привести к более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. Поскольку воздух подается в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Другим вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы.

Системы сбалансированной вентиляции

Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в доме.Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха соответственно. Сбалансированная система вентиляции обычно имеет два вентилятора и две системы воздуховодов. Это способствует хорошему распределению свежего воздуха за счет размещения приточных и вытяжных вентиляционных отверстий в соответствующих местах. Система сбалансированной вентиляции DOE

Типичная система сбалансированной вентиляции предназначена для подачи свежего воздуха в спальни и общие помещения, где люди проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.

Как и приточные, и вытяжные системы, приточно-вытяжные системы не охлаждают и не удаляют влагу из воздуха до того, как он попадет в дом.

Однако они используют фильтры для удаления пыли и пыльцы из наружного воздуха перед тем, как внести его в дом.

Кроме того, как и в системах приточной вентиляции, перед доставкой наружный воздух может нуждаться в смешивании с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Это может привести к более высоким затратам на отопление и охлаждение.

Приточно-вытяжные системы вентиляции подходят для любого климата; однако, поскольку для них требуются две системы воздуховодов и вентиляторов, их установка и эксплуатация обычно дороже, чем приточные или вытяжные системы.

Системы рекуперации энергии

Вентиляционные системы с рекуперацией энергии обычно стоят дороже, чем другие системы вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды.
Сложные системы не только дороже в установке, но часто требуют больше обслуживания и потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию вытяжного воздуха, вероятно, не будет стоить дополнительных затрат.Также такие виды вентиляционных систем до сих пор не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.
В общем, вы хотите иметь приточный и обратный воздуховод для каждой спальни и для каждой общей жилой зоны. Участки воздуховодов должны быть максимально короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, для повышения производительности. Утеплите воздуховоды, расположенные в неотапливаемых помещениях, и загерметизируйте все стыки воздуховодной мастикой.
Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование инея. Очень холодный приточный воздух может вызвать образование инея в теплообменнике, что может привести к его повреждению. Накопление инея также снижает эффективность вентиляции.
Кроме того, системы вентиляции с рекуперацией энергии необходимо регулярно чистить, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить образование плесени и бактерий на поверхностях теплообменника.

Информация предоставлена ​​EERE. обменивать его с наружным воздухом. Ирония заключается в том, что современные энергоэффективные дома с большей вероятностью накапливают раздражители и токсины, чем старые дома со сквозняками.

Несмотря на то, что ваш дом лучше всего подходит для отопления и охлаждения, он также может быть наполнен вредными веществами, которые необходимо удалить.Лучший способ выполнить эту задачу – установить систему вентиляции всего дома.

Вентиляция всего дома — это очень эффективный способ сохранить воздух в вашем доме чистым и здоровым. Ниже приведена дополнительная информация о двух распространенных системах вентиляции всего дома и о лучших вариантах для вашего дома.

1. Система вытяжной вентиляции

Системы вытяжной вентиляции работают, втягивая наружный воздух в дом. Вытяжная система вентиляции является самой простой из систем общедомовой вентиляции, так как может работать с одним вытяжным вентилятором.Некоторые системы вытяжной вентиляции также имеют воздуховоды, но они не являются необходимыми для работы.

Существуют различные конфигурации вытяжной вентиляции, но все вытяжные системы создают отрицательное давление внутри дома. Отрицательное давление возникает всякий раз, когда давление наружного воздуха превышает давление внутри дома.

В результате отрицательного давления свежий воздух всасывается в дом через любые отверстия между внешней и внутренней частью конструкции, а застоявшийся воздух выдувается вытяжным вентилятором.По желанию система вытяжной вентиляции может быть оборудована установленными приточными форточками, которые позволяют большему количеству воздуха поступать в дом. Однако, если отверстия слишком велики, это может отрицательно сказаться на движении воздуха, поэтому в системах вытяжной вентиляции эта функция часто отсутствует.

Системы вытяжной вентиляции лучше всего подходят для использования в холодном и сухом климате. Теплый или влажный климат создает проблемы для домов с вытяжными системами вентиляции, так как влажный воздух может образовывать конденсат внутри стен дома.

Кроме того, системы вытяжной вентиляции могут поставлять в дом загрязняющие вещества или вредные газы, такие как радон. Поскольку в системе вытяжной вентиляции нет фильтрации, дом в значительной степени незащищен, а это означает, что вытяжная вентиляция не подходит для районов, где проблематичны радон или внешнее загрязнение.

2. Система приточной вентиляции

Другой распространенной системой вентиляции всего дома является приточная вентиляция. Приточные вентиляционные системы работают по принципу, прямо противоположному вытяжным вентиляционным системам.Вместо того, чтобы вытягивать спертый воздух из дома, приточная вентиляция нагнетает свежий воздух в дом, а это означает, что внутренний воздух впоследствии проталкивается через крошечные поры и отверстия во внешних стенах.

Приточные вентиляционные системы особенно хорошо работают в теплом климате, так как воздух, проходящий через стены, по составу аналогичен наружному воздуху и не образует конденсата.

Кроме того, приточные системы вентиляции больше подходят для использования в помещениях, где присутствуют внешние загрязнители.Входящий воздух можно фильтровать, когда он поступает во всасывающий вентилятор, тем самым удаляя потенциально вредные вещества до того, как они попадут в дом.

Приточные системы вентиляции не только работают, но и имеют ограничения. Например, системы приточной вентиляции обычно не подходят для использования в холодном и сухом климате.

Внутренний воздух, который часто содержит больше влаги, чем сухой и холодный наружный воздух, окружающий дом, склонен к конденсации на пути через охлаждаемые стены.Это может вызвать тот же результат, что и в домах с теплым климатом с вытяжными системами вентиляции.

Если у вас есть вопросы о вентиляции вашего дома, обязательно обратитесь за помощью в компанию Controlled Comfort. Наша команда профессионалов может помочь вам улучшить вентиляцию вашего дома, а также обеспечить установку и обслуживание систем кондиционирования и отопления.

Стратегии вентиляции всего дома в существующих домах

В этом руководстве описывается механическая вентиляция всего дома в существующих домах.Обзор систем вентиляции всего здания для новых домов см. в руководстве Центра решений Building America «Стратегии вентиляции всего дома для новых домов».

Многие старые дома оборудованы вытяжными вентиляторами на кухне и в ванной. В то время как эти вентиляторы обеспечивают прерывистую вентиляцию для удаления загрязняющих веществ вблизи источника, вентиляция всего дома предназначена для непрерывной работы (или с автоматическими интервалами) для обеспечения растворения потенциальных загрязнителей по всему дому.

В жилых зданиях используются три основных стратегии механической вентиляции:

  • Только вытяжка — В системах только вытяжки используются кухонные, ванные и/или вентиляторы для прачечной для вытяжки спертого воздуха локально и из всего дома; отработанный воздух заменяется воздухом, который втягивается через неплотности в оболочке здания или через пассивные вентиляционные отверстия.Вентиляторы настроены на непрерывную или прерывистую работу по таймеру.
  • Приточная вентиляция – центральная приточная вентиляция со встроенным вентилятором подает наружный воздух через воздухозаборник наружного воздуха, который направляется на обратную сторону устройства обработки воздуха системы центрального отопления и охлаждения дома для фильтрации, обогрева или охлаждения и подачи в дом через воздуховоды системы вентиляции и кондиционирования.
  • Сбалансированный — Вентиляторы с рекуперацией тепла (HRV) одновременно подают наружный воздух и выводят воздух из помещения, при этом оба воздуховода проходят через теплообменник для рекуперации тепла.Вентиляторы с рекуперацией энергии (ERV) функционируют как HRV, но перемещают тепло и влагу. ERV и HRV могут быть подключены к центральной системе обработки воздуха и системе воздуховодов или независимо друг от друга.

Эти три стратегии показаны на рис. 1 и более подробно описаны в разделе «Типы систем вентиляции всего дома» ниже. В следующем разделе описаны факторы, которые следует учитывать при выборе системы вентиляции.

Дополнительную информацию, в том числе сведения о расчете интенсивности вентиляции, можно найти в руководстве Центра решений «Вентиляция всего дома для новых домов» и в разделе «Соответствие нормативным требованиям» данного руководства.



Факторы, которые следует учитывать при выборе системы вентиляции

При оценке вентиляционного оборудования для существующих домов необходимо учитывать такие факторы, как цели проекта, программные требования, коды и стандарты, качество воздуха в помещении, контроль влажности, распределение и смешивание наружного воздуха, разгерметизация и другие проблемы с системами вентиляции, а также энергетические последствия.

Цели и требования к вентиляции

Стандарт ASHRAE 62.2 приведены минимальные требования для адекватной домашней вентиляции. Многие нормы и программы ссылаются на этот стандарт в отношении требований к качеству воздуха в помещении. Помимо этого минимума, может потребоваться дополнительная вентиляция и другие меры, связанные с качеством воздуха в помещении, для учета различных уровней занятости, расписания, деятельности, проблем со здоровьем, домашних животных и других предпочтений, которые могут повлиять на соответствующие системы вентиляции и их работу. См. вкладку «Соответствие» для получения дополнительной информации об этом стандарте (включая изменения в версиях, выпущенных в разные годы) и других нормах и стандартах, связанных с вентиляцией

.

Все эти стратегии вентиляции более подробно описаны в разделе «Типы систем вентиляции всего дома» ниже.(См. рис. 1 для изображения этих трех стратегий.) Это руководство также включает краткий раздел о контроле влажности, теме, тесно связанной с вентиляцией и качеством воздуха в помещении.

Рисунок 1.  Примеры систем общедомовой и местной вентиляции. (Источник: Радд, 2011 г.)



Национальная лаборатория Лоуренса в Беркли составила подробное руководство по вентиляции для новых и старых домов под названием Правильная вентиляция: Руководство по вентиляции для новых и существующих домов в Калифорнии , в котором содержится подробная информация о вариантах вентиляционного оборудования, а также многоэтапный процесс выбора и установки. и ввод в эксплуатацию бытового вентиляционного оборудования.

Нормы и стандарты, относящиеся к вентиляции

(Далее приведена выдержка из Руководства по качеству воздуха в жилых помещениях ASHRAE (Schoen et al. 2018).)

IRC 2012, 2015 и 2018 требует механической вентиляции всего дома для относительно герметичных домов. Скорость потока вентиляции аналогична требуемой в ASHRAE 62.2-2010. Коды не имеют кредитов на проникновение, как стандарты ASHRAE.

IMC 2015 года, который распространяется на большинство многоквартирных жилых домов (не охваченных IRC, обсуждаемых ниже), требует, чтобы все жилые помещения имели естественную или механическую вентиляцию.Также требуется механическая вентиляция в жилых помещениях со скоростью инфильтрации воздуха менее 5 ACH50 при испытании с дверью с поддувом (подробно описано в Стратегии 1.4). Если юрисдикция также принимает Кодекс ICC (ICC 2015c) без поправок, требуется испытание дверцы вентилятора 5 ACH50 или меньше, но IMC не требует этого напрямую. Даже если оба кодекса будут приняты, эти перекрестные ссылки двух кодексов могут быть легко пропущены или проигнорированы, создавая эффективную лазейку. В результате во многих многоквартирных домах по-прежнему полностью или частично используются открывающиеся окна и двери для обеспечения необходимой вентиляции.Это не лучшая практика, потому что люди не открывают окна достаточно часто, чтобы соответствовать требованиям вентиляции.

IRC (ICC 2015d), который охватывает отдельно стоящие дома на одну и две семьи и таунхаусы высотой не более трех этажей с отдельным входом с улицы, содержит раздел об энергоэффективности, который требует утечки воздуха 5 ACH 50 или менее во всех климатических зонах (рис. 1.2-А) и, в частности, требует механической вентиляции. Все большее число юрисдикций продолжают принимать требования к механической вентиляции для новых жилых помещений.В последних версиях стандарта ASHRAE 62.2 (ASHRAE 2016b) и местных норм указана минимальная скорость вентиляции для конкретного жилого помещения.

Может потребоваться время, чтобы коды моделей приняли нормы, опубликованные в стандарте ASHRAE 62.2, и еще больше времени, чтобы местные юрисдикции приняли коды моделей. Юрисдикции также иногда редактируют коды моделей перед их принятием. Поэтому скорость вентиляции в стандарте ASHRAE 62.2 часто выше, чем требуется местными нормами. ASHRAE рекомендует использовать минимальные ставки в ASHRAE Standard 62.2 быть принятым в качестве наилучшей практики.

Качество воздуха в помещении

В Руководстве по качеству воздуха в жилых помещениях ASHRAE (Schoen et al. 2018) говорится, что, хотя строительные нормы и стандарты десятилетиями рассматривают вентиляцию наружного воздуха, многие жилые помещения плохо вентилируются, что увеличивает вероятность плохого качества воздуха в помещении (IAQ). ). Многие потенциальные причины недостаточной вентиляции включают несоблюдение применимых норм и стандартов, проблемы с установкой или техническим обслуживанием, которые препятствуют обеспечению заданной скорости вентиляции, или неправильное использование установленных систем жильцами.Стандарт ASHRAE 62.2 (ASHRAE 2019) охватывает определение целевой скорости вентиляции и расчеты размеров вентиляторов.

После контроля источника, воздухообмен в доме является наиболее важным фактором снижения концентрации загрязнения. В существующих домах с естественной скоростью воздухообмена выше 0,35 ACH вентиляция происходит естественным образом через щели и щели в ограждении. Было показано, что в новых домах с естественной скоростью воздухообмена менее 0,35 ACH дополнительная механическая вентиляция помогает снизить концентрацию загрязняющих веществ опасных альдегидов, таких как формальдегид и ацетальдегид.

Национальная лаборатория Лоуренса в Беркли составила подробное руководство по вентиляции для новых и старых домов под названием Правильная вентиляция: Руководство по вентиляции для новых и существующих домов в Калифорнии , в котором содержится подробная информация о вариантах вентиляционного оборудования, а также многоэтапный процесс выбора , монтаж и пуско-наладка бытового вентиляционного оборудования.

Руководство ASHRAE IAQ также указывает на проблемы, помимо скорости вентиляции, которые могут повлиять на IAQ.К ним относятся следующие:

  • Отсутствие контроля качества при проектировании и монтаже систем отопления, кондиционирования и вентиляции
  • Влага в корпусе из-за протечек и влажности
  • Плохое качество наружного воздуха
  • Влага и грязь в системах вентиляции
  • Внутренние источники загрязнения, такие как выделяющие газы шкафы, ковровые клеи и ковры, чистящие средства, краски и отделочные материалы.
  • Неэффективная фильтрация и очистка воздуха
  • Плохое распределение воздуха, что может привести к недостаточной вентиляции некоторых частей жилища
  • Местный радон и выхлоп.

Другие руководства BASC содержат рекомендации по решению многих из этих проблем, например, руководства, связанные с контрольным списком EPA Indoor airPLUS.

Датчики качества воздуха в жилых помещениях становятся все более доступными. Это могут быть автономные датчики или иногда они могут быть подключены к элементам управления, чтобы активировать или увеличить скорость вентиляции в доме, чтобы решить проблему повышенной влажности или уровня загрязнения из-за действий в доме, таких как приготовление пищи или душ или повышенное количество людей.Эти датчики могут автоматически активировать системы вентиляции или работать с системами домашней автоматизации, чтобы предупредить жильцов о необходимости активировать дополнительную вентиляцию. Датчики также можно использовать с элементами управления для закрытия воздухозаборников наружного воздуха в случае неприемлемых условий качества воздуха снаружи, таких как повышенная влажность, дым или твердые частицы в воздухе.

Установка и интеграция с существующими системами

В существующих домах установка общедомовых вентиляционных систем часто более сложна и затратна, чем в новом строительстве, особенно с более сложными вентиляционными системами.Уровень усилий и, в конечном счете, затрат, необходимых для установки системы вентиляции в существующем доме, зависит от многих факторов, в том числе:

  • существующие системы вентиляции
  • существующие канальные системы отопления и/или охлаждения
  • доступ к чердакам и/или подвалам
  • объем проекта реконструкции/восстановления.

Одним из наиболее распространенных типов вентиляции всего здания является простая вытяжная вентиляция, при которой вытяжные вентиляторы работают непрерывно (или периодически с помощью специального контроллера) для удаления воздуха из помещения.Вытяжные вентиляторы для ванных комнат можно найти во многих существующих домах, но старые вентиляторы обычно не подходят для вентиляции всего здания из-за низкой эффективности, плохого воздушного потока и/или шума. Вентилятор можно заменить на более эффективную модель, а в новой системе можно будет использовать существующие участки воздуховодов и электрические соединения. Другой вариант – установить HRV или ERV. HRV и ERV по отдельности или в сочетании с несколькими системами этого типа могут обеспечить сбалансированную вентиляцию.

В домах с существующим принудительным воздушным отоплением и/или охлаждением возможно, что новая система вентиляции HRV, ERV или централизованной вентиляции с интегрированным вентилятором (CFIS) сможет использовать воздуховоды и центральную систему обработки воздуха.

Система воздуховодов обеспечивает путь, по которому нагретый или охлажденный воздух распределяется от центрального кондиционера по всему птичнику. Однако негерметичные воздуховоды, проходящие через некондиционируемые помещения, могут втягивать и распространять загрязняющие вещества с чердаков, гаражей и подвальных помещений. Негерметичные воздуховоды также могут влиять на перепады давления внутри дома, что может повлиять на безопасность горения и энергоэффективность или привести к перемещению загрязняющих веществ из одного помещения в другое внутри дома. По этим причинам системы принудительного воздушного отопления и охлаждения следует использовать для вентиляции только в том случае, если воздуховоды не имеют утечек.Дополнительную информацию о системах воздуховодов см. в руководствах нашего Центра решений.

При отсутствии существующей системы воздуховодов или, по крайней мере, системы воздуховодов, подходящей для желаемой системы вентиляции, установка новых воздуховодов и обеспечение электроснабжения вентиляторов могут быть инвазивными и дорогостоящими. Эти расходы можно свести к минимуму, если легко добраться до подвала, подвала или чердака. Если между этажами или существующими стенами должны быть проложены воздуховоды или электрические линии, секции стеновых панелей, как правило, должны быть удалены и заменены.Если другие аспекты реконструкции не требуют такого уровня вмешательства, эта инвазивная работа может значительно увеличить стоимость установки и интеграции вентиляции.

Контроль влажности

Выполнение требований AHSRAE 62.2 к вентиляции в существующих домах может увеличить содержание влаги во внутренних помещениях во влажном климате. Высокая влажность в помещении может отрицательно сказаться на тепловом комфорте и вызвать проблемы с биологическим ростом. (Подробнее о том, как вентиляция влияет на уровень влажности, см. в отчете «Влияние механической вентиляции в жилых помещениях на затраты энергии и контроль влажности », подготовленном Мартином, 2014 г.) Во многих жилых помещениях достаточно просто использовать кондиционер или тепловой насос подходящего размера для охлаждения помещения, чтобы адекватно контролировать влажность, поскольку осушение также происходит, когда воздух в помещении охлаждается с помощью системы охлаждения воздуха с хладагентом. Однако система охлаждения настроена на контроль температуры, а не уровня влажности.

Когда уровень влажности в помещении повышается, система не обязательно выполняет дополнительное осушение, если только помещение не нуждается в охлаждении.Правильный выбор оборудования, как описано в руководствах Американских подрядчиков по кондиционированию воздуха (ACCA) как Руководство ACCA S — Выбор бытового оборудования и Руководство ACCA J — Расчет жилой нагрузки , может улучшить осушение, но в некоторых жилых помещениях осушение требуется больше, чем охлаждение. система может обеспечить. Этим жилищам нужен осушитель. Осушители включают автономные осушители, которые часто устанавливаются в герметичных подвалах и подвальных помещениях; канальные осушители, интегрированные с приточно-вытяжной вентиляцией дома; и осушители-вентиляторы, которые могут осушать наружный воздух, поступающий в дом для вентиляции.

Дополнительное осушение часто необходимо для жилых помещений во влажном климате. Очень энергоэффективные жилые дома и помещения ниже уровня земли, которые, как правило, используют меньше кондиционеров, с большей вероятностью нуждаются в осушителях. Осушители могут потреблять значительное количество энергии, и не каждому жилищу они нужны. Однако, когда необходимо дополнительное осушение, осушение стоит затрат, согласно ASHRAE’S «Руководство по качеству воздуха в жилых помещениях: передовые методы приобретения, проектирования, строительства, обслуживания и эксплуатации» (ASHRAE 2018).

Не все проблемы с избыточной влажностью можно решить с помощью осушителя. Для существующих жилых помещений или при чрезмерной влажности зимой первая стратегия состоит в том, чтобы определить источник влажности и попытаться уменьшить ее или управлять ею. Например, проблемы с конденсацией зимой могут возникать из-за дефектов ограждения здания, таких как старые металлические оконные рамы с высокой проводимостью или отсутствие изоляции. В таких ситуациях удаление холодных поверхностей предотвращает образование конденсата. Проблемы с конденсацией в зимнее время также могут быть вызваны чрезмерной влажностью в помещении, что во многих случаях можно решить с помощью вытяжных вентиляторов в ванной или на кухне.

Жилища в климате с очень низкими температурами наружного воздуха также могут иметь очень сухие условия, в которых для комфорта жильцов необходим увлажнитель воздуха. Тем не менее, увлажнение может угрожать IAQ, когда система работает со сбоями, работает при более высокой настройке влажности, чем необходимо, или если допускается развитие биологического роста. См. руководство ASHRAE, Руководство по качеству воздуха в жилых помещениях: передовые методы приобретения, проектирования, строительства, технического обслуживания и эксплуатации (ASHRAE 2018) для получения информации о стратегиях, тематических исследованиях и другой информации о контроле влажности.

Распределение и смешивание наружного воздуха

Местная вытяжная вентиляция для контроля источника должна быть направлена ​​на зоны, где часто образуются загрязняющие вещества, особенно влага. Вентиляция всего здания предназначена для уменьшения количества загрязняющих веществ во всем доме путем разбавления их наружным воздухом. Конечно, удаление загрязняющих веществ и подача наружного воздуха в каждую комнату дома — это идеальный вариант, но затраты на установку таких систем могут быть довольно высокими, особенно в проектах модернизации.В некоторых стратегиях вентиляции используются точечные или локальные системы вентиляции для удовлетворения требований к вентиляции всего здания (например, постоянно работающий вытяжной вентилятор ванны).

Подробнее о распределении наружного воздуха см. в отчете «Выбор систем вентиляции для существующих домов» .

Наружный воздух, подаваемый в дом через систему вентиляции, должен быть, насколько это возможно, свободным от загрязняющих веществ. Дополнительную информацию по этой теме см. в руководстве Местоположения вентиляционных воздухозаборников .

Разгерметизация и другие проблемы с системами вентиляции

Вентиляционные системы, в том числе только вытяжные системы и неправильно сбалансированные ERV и HRV, могут разгерметизировать дом, вытягивая из дома больше воздуха, чем поступает в дом. Ветер и давление дымовой трубы могут способствовать разгерметизации дома. Вентиляторы большой мощности, сушилки для белья и камины также способствуют разгерметизации дома, если не подается свежий воздух.

Разгерметизация может привести к следующим проблемам с качеством воздуха в помещении:

  • Сброс давления в доме может помешать работе любых приборов для сжигания с естественной тягой, расположенных в доме.Оценщик домашней энергии или подрядчик HVAC может выполнить стандартные процедуры тестирования для оценки этой проблемы. Лучшей практикой является удаление и замена приборов для сжигания с естественной тягой на приборы для сжигания с непосредственным отводом воздуха или приборы без сжигания топлива.
  • В доме с пристроенным гаражом из-за разгерметизации воздух из гаража может попасть в дом. Стена, отделяющая дом от гаража, должна быть полностью герметизирована, а воздуховоды ОВиК не должны располагаться в гараже. Проверка герметичности дома может быть проведена для подтверждения герметичности стены между домом и гаражом.В гараже можно установить вытяжной вентилятор, чтобы выводить гаражный воздух прямо наружу и поддерживать отрицательное давление в гараже по отношению к жилому пространству дома.
  • Разгерметизация дома может привести к попаданию воздуха и загрязняющих веществ из подвалов, подвалов, чердаков или пристроенных жилых единиц, если ограждающие конструкции здания недостаточно герметизированы; однако, если наружный воздух поступает в дом через негерметичную оболочку здания, это, вероятно, разбавит поступающие загрязняющие вещества.Следует установить систему защиты от радона, если анализы на радон показывают неприемлемые уровни радона. (Дополнительную информацию о системах защиты от радона см. в руководствах Центра решений Building America Solution Center. Радоновый вентилятор и вертикальная радоновая вентиляционная труба.)
  • В ходе полевых исследований было обнаружено, что системы подачи и балансировки имеют загрязненные воздухозаборники и обеспечивают меньший объем входящего воздуха, чем планировалось. Часто оказывается, что они выключены или закрыты жильцами дома. Техническое обслуживание необходимо для поддержания всасывающих решеток в чистоте.
  • Любая существующая система вентиляции, будь то вытяжные вентиляторы, ERV, HRV или интегрированные системы подачи с центральным вентилятором, должна быть оценена на эффективность, а любые новые установленные системы должны быть введены в эксплуатацию обученным специалистом по ОВКВ или оценщиком энергии для проверки производительности.

Энергетические последствия

Механические системы вентиляции имеют два ключевых энергетических воздействия:

  • электроэнергия, используемая для работы вентиляторов и вентиляционного оборудования
  • тепловой энергии, необходимой для кондиционирования наружного воздуха, поступающего в помещение.

Энергия электрического вентилятора сильно различается. Диапазон мощности большинства вытяжных вентиляторов для ванных комнат составляет от 5 до 40 Вт. Потребляемая мощность для многих HRV и ERV колеблется от 30 до 200 Вт. Вентилятор в центральном кондиционере или печи, используемый в некоторых стратегиях вентиляции, может потреблять от 200 до 1000 Вт. Это очень общие диапазоны, и энергопотребление, безусловно, зависит от воздушного потока и конфигурации системы. Обычно в вентиляционных продуктах с более низким энергопотреблением используются бесщеточные двигатели вентиляторов с постоянными магнитами (BPM) с регулируемой скоростью; они часто имеют надбавку к стоимости.

Второй пункт — кондиционирование приточного наружного воздуха — зависит от климата. HRV и ERV, безусловно, могут смягчить этот эффект. Ощутимая эффективность теплообменников ERV/HRV обычно составляет от 55% до 95%. Опять же, более высокие значения обычно связаны с более высокой стоимостью. Более экстремальные температуры наружного воздуха означают большую выгоду от рекуперации тепла. Во влажном климате способность ERV к скрытой теплопередаче может помочь уменьшить влажность, поступающую из системы вентиляции. См. вкладку «Климат», где приведены примеры энергетических и финансовых последствий различных стратегий вентиляции в разных климатических зонах.

Типы систем вентиляции всего дома

Ниже приводится подробное описание типов вентиляции для вытяжных систем, систем с интегрированным центральным вентилятором (CFIS), HRV и ERV.

Вытяжная вентиляция

Вытяжные вентиляторы для ванных комнат на протяжении десятилетий являются стандартной практикой вентиляции. Чаще всего вентиляторы устанавливаются в потолках ванных комнат с небольшим воздуховодом (обычно диаметром 4 дюйма), который подает воздух к наружному оконечному устройству того или иного типа.Хотя во многих домах уже есть вытяжные вентиляторы, многие старые вентиляторы не работают с желаемой или номинальной скоростью вентиляции. Если для вентиляции всего дома используются местные вытяжные вентиляторы, вентиляторы следует настроить на непрерывную работу или на программируемые таймеры. Свежий воздух поступает в дом через искусственную инфильтрацию, то есть через трещины в ограждающих конструкциях или пассивные приточные вентиляционные отверстия.

Оценка вытяжного вентилятора

Если вытяжной вентилятор для ванны уже установлен, оцените, насколько хорошо он работает, следующим образом.

Измерьте поток воздуха с помощью вытяжного колпака или другого подходящего устройства, как показано на рис. 2. Осмотрите решетку вентилятора на наличие грязи и пыли. Снимите решетку и осмотрите лопасти вентилятора и корпус. Простая очистка корпуса вентилятора и решетки иногда может значительно улучшить производительность. Конечно, отключите питание перед работой с любым электрооборудованием.

Рисунок 2.  Измерьте воздушный поток вытяжного вентилятора с колпаком. (Источник: Aldrich, 2014 г.)



Найдите наружную клемму участка воздуховода.Вытяжные каналы всегда должны заканчиваться на открытом воздухе — никогда не на чердаке, в подвале или подполье, как вытяжной канал, показанный на рисунке 3, который заканчивается возле вентиляционной решетки на чердаке, но не снаружи. Если возможно, также измерьте скорость потока на внешнем выводе. Большое расхождение в измеренных скоростях потока подразумевает утечку. Если возможно, проследите участок вытяжного воздуховода и осмотрите его на наличие отсоединений, перегибов, утечек и т. д.

Рисунок 3.  Этот воздуховод вытяжного вентилятора неправильно заканчивается рядом с вентиляционным отверстием на чердаке, а не проходит через стену для выхода наружу.(Источник: Aldrich, 2014 г.)



Даже если скорость потока приемлема, многие старые вытяжные вентиляторы не являются энергоэффективными и не рассчитаны на непрерывную работу. Замена вентилятора рекомендуется в большинстве случаев. Осмотрите полость потолка на наличие зазоров, расстояния между балками и монтажных конфигураций. Электрическое обслуживание существующих вентиляторов часто будет достаточным для новых вентиляторов, но, как всегда, обратитесь к электрику или квалифицированному подрядчику для оценки проблем с электричеством.

Если в ванной комнате нет вытяжного вентилятора, оцените усилия, необходимые для установки вентилятора и воздуховода.Если ванная комната расположена на верхнем этаже под вентилируемым чердаком, прокладка электрики и воздуховода может быть не очень сложной. На нижних этажах установка нового участка воздуховода может быть гораздо более проблематичной. Если ванная комната находится на внешней стене, возможным решением является вентилятор, выходящий прямо через стену.

Стоимость только выхлопа

Цены на сами вытяжные вентиляторы (эффективные вентиляторы с двигателями BPM) варьируются от 100 до 250 долларов США в зависимости от производительности, особенностей и т. д.При установке в качестве обновления (например, в ванной комнате, где уже есть старый вытяжной вентилятор, источник питания, воздуховод и т. д.), стоимость установки может составить от 100 до 200 долларов. При установке в месте, где ранее не было вентилятора, затраты могут быть намного выше. При установке на потолке под доступным чердаком стоимость установки может составить от 200 до 400 долларов. Если необходимо снять и отремонтировать гипсокартон или отделку, затраты могут быть значительно выше.

Энергетические последствия только для выхлопных газов

10-ваттный вентилятор, работающий круглый год, потребляет 88 кВтч.При цене 0,11 доллара за кВтч это стоит 10 долларов в год. Поскольку в этой системе нет рекуперации тепла, наружный воздух, подаваемый в здание, необходимо кондиционировать. Затраты на это варьируются в зависимости от климатического и климатического оборудования (см. вкладку «Климат»), но эти затраты обычно намного выше, чем стоимость электроэнергии для работы вентилятора.

Плюсы и минусы использования только вытяжной вентиляции показаны в таблице 1.

Таблица 1. Только выхлоп: плюсы и минусы
Только для выхлопных газов Минусы только для выхлопа
Низкая стоимость вентиляторного оборудования и эксплуатации Может разгерметизировать дом
Простота установки — в большинстве домов уже есть один или несколько вытяжных вентиляторов и воздуховодов, поэтому перейти на более производительную модель несложно Точечный источник, воздух поступает неравномерно из всех частей дома, поэтому вентиляция и смешивание воздуха вряд ли будут одинаковыми во всем доме
Простота тестирования и ввода в эксплуатацию Всасываемый воздух поступает из-за проникновения через трещины в ограждающих конструкциях, а не из контролируемых источников фильтрации
Потребляет очень мало энергии — от 5 до 12 Вт при расходе от 50 до 80 кубических футов в минуту Без рекуперации энергии
Высокая надежность Домовладелец может легко отключить
Тихая работа
Регулируемый расход
Может управляться таймером
Требуют минимального обслуживания
Некоторая фильтрация и охлаждение через ограждающие конструкции
Работает с бесканальной системой
Выбор вытяжных вентиляторов

После того, как станут известны желаемые скорости потока (на основе расчета для соответствия требуемой скорости вентиляции, например ASHRAE 62.2), обычно лучше выбрать вытяжной вентилятор, который соответствует этим расходам при давлении 0,25 дюйма водяного столба (дюйм водяного столба). Многие вентиляторы указывают скорость потока на уровне 0,1 дюйма водяного столба, но большинство вытяжных воздуховодов имеют гораздо более высокие потери давления.

Для большинства применений рекомендуются вытяжные вентиляторы

, соответствующие стандарту ENERGY STAR; Наиболее очевидным преимуществом этих вентиляторов является более низкое энергопотребление. Требования ENERGY STAR к вытяжным вентиляторам для ванных комнат (с номинальным расходом менее 90 куб. футов в минуту) требуют, чтобы вентиляторы обеспечивали минимум 2 вентилятора.8 фут3/Вт. Для вентиляторов с номинальным потоком от 90 до 200 кубических футов в минуту вентиляторы ENERGY STAR должны обеспечивать мощность не менее 3,5 кубических футов в минуту на ватт. Информацию об оценке номиналов вентиляторов см. в руководствах Центра решений Building America «Рейтинги непрерывных приточных/вытяжных вентиляторов» и «Рейтинги прерывистых приточных/вытяжных вентиляторов».

Несмотря на то, что эти требования к энергии представляют собой значительное улучшение по сравнению со старыми вентиляторами, многие производители теперь имеют вытяжные вентиляторы для ванных комнат с эффективностью более 10 кубических футов в минуту на ватт. В этих очень эффективных вентиляторах обычно используются бесщеточные двигатели с постоянными магнитами (двигатели BPM).Эти двигатели также называются двигателями постоянного тока (DC), ECM (двигателями с электронной коммутацией) или двигателями с регулируемой скоростью. В дополнение к более низкому энергопотреблению возможности этих двигателей с переменной скоростью позволяют этим вентиляторам поддерживать расчетную скорость потока в широком диапазоне статических давлений.

В существующих зданиях выхлопные трубы часто скрыты в стенах или потолках. Очень трудно определить состояние этих участков, и многие из них имеют изгибы и повороты, что приводит к условиям более высокого давления.Вентиляторы с двигателями BPM и расширенными средствами управления являются отличным выбором для такого рода модернизации, поскольку эти вентиляторы могут увеличить скорость и поток для преодоления большинства ограничений воздуховодов. Работа на более высокой скорости вращения вентилятора несколько увеличивает энергопотребление, но обычно это небольшая цена за достижение целевых показателей воздушного потока.

Еще одним преимуществом эффективных вытяжных вентиляторов для ванн является более низкий уровень шума. Вентиляторы ENERGY STAR должны соответствовать требованиям по максимальному уровню шума в 2 сона для большинства продуктов. Стандарт ASHRAE 62.2-2016 требуется максимум 1,0 сона при непрерывной работе вытяжных вентиляторов. Многие вытяжные вентиляторы для ванн доступны с номинальным уровнем шума 0,3 сона.

Установка вытяжного вентилятора

При наличии старого вытяжного вентилятора замена вентилятора с сохранением существующего воздуховода может быть относительно недорогим проектом. Если возможно, участок воздуховода следует осмотреть на наличие утечек, изоляции, препятствий и т. д. и при необходимости отремонтировать. Размер воздуховода также должен быть проверен; некоторые старые воздуховоды могут иметь диаметр всего 3 дюйма; воздуховоды, которые слишком малы, могут резко ограничить поток.Используйте размер воздуховода, рекомендованный производителем вентилятора. Как минимум, внешний конец выхлопной трубы должен быть обнаружен и осмотрен. Вытяжные вентиляторы должны выходить прямо наружу, а не на чердак, в подполье и т. д. Если существующий вентилятор подключен ненадлежащим образом, необходимо установить новый внешний вывод. Наружные концевые муфты должны быть должным образом герметизированы и герметизированы, а также должны иметь надлежащие экраны или обратные клапаны для предотвращения проникновения насекомых и других вредителей в воздуховоды.

Если необходимо установить новый воздуховод, его участки должны быть максимально короткими и прямыми до соответствующего наружного конца.Если для изменения направления воздуховода требуется колено, рекомендуется, чтобы от корпуса вентилятора до колена был обеспечен прямой участок длиной от 2 до 3 футов, и следует избегать узких изгибов, таких как изгиб, показанный на рис. 4. Обратитесь к литературе по вентиляторам, чтобы определить правильный диаметр воздуховода; воздуховоды большего размера обычно обеспечивают лучшую скорость потока и более щадящие, чем длинные или извилистые участки воздуховодов. Стыки в системе воздуховодов должны быть загерметизированы мастикой, а воздуховоды, расположенные вне кондиционируемого помещения (т.г., чердак) должны быть утеплены для предотвращения конденсации влажного отработанного воздуха.

Рисунок 4.  Крутые изгибы каналов вытяжного вентилятора могут снизить скорость потока, повысить уровень шума и увеличить энергопотребление. (Источник: Aldrich, 2014 г.)



В идеале замена существующего вытяжного вентилятора потребует минимальных работ по отделке гипсокартона и/или потолка. Однако из-за различий в размерах и конфигурации этих вентиляторов это трудно предсказать. См. инструкции по установке, предоставленные производителем, и, если возможно, выберите новый вентилятор с отверстием в потолке, аналогичным или немного большим, чем у существующего вентилятора.Также рекомендуется осмотреть полость потолка, чтобы убедиться, что зазоры приемлемы. Приклеивание корпуса вентилятора к потолку (с помощью герметика или подходящего материала) может помочь сохранить целостность оболочки.

Элементы управления только выхлопом

Несмотря на то, что в некоторых ситуациях может быть приемлемо простое управление выключателем, обычно желательны средства управления, обеспечивающие непрерывную работу вентиляторов. Доступен широкий спектр вариантов управления:

  • Таймеры могут включать вентиляторы с запрограммированными интервалами (обычно заданное количество минут каждый час).Обычно они включают в себя переключатели блокировки для включения вытяжных вентиляторов по желанию.
  • Некоторые вентиляторы имеют элементы управления для постоянной настройки низкой скорости, а также переключатель для настройки высокой скорости.
  • Датчики присутствия и датчики влажности могут использоваться для включения вентиляторов или увеличения скорости вращения вентиляторов, когда требуется более высокая скорость вытяжного потока.
  • Существует множество неоригинальных переключателей наддува и таймеров, которые работают со многими вытяжными вентиляторами.

Дополнительные сведения об управлении вентиляторами см. в руководстве «Непрерывно работающие вентиляционные и вытяжные вентиляторы».

Измерение выхлопных газов, проверка и ввод в эксплуатацию

Ввод в эксплуатацию вытяжного вентилятора обычно очень прост. Во-первых, убедитесь, что вентилятор действительно включается при ручном включении и/или при запрограммированном включении (например, с помощью таймера, датчика присутствия и т. д.). Расход отработанного воздуха легко измерить с помощью вытяжного колпака или расходомера. Если скорость подаваемого потока не соответствует расчетной, осмотрите систему воздуховодов (по возможности), чтобы убедиться в отсутствии каких-либо препятствий, правильно ли работают обратные клапаны и т. д.Часто можно увидеть, что обратный клапан вытяжного вентилятора ограничен из-за винтов, используемых для соединения воздуховода с воротником корпуса вентилятора. Для этого соединения нельзя использовать винты. Вместо этого используйте зажимы, а также мастику или утвержденную фольгированную ленту.

Эксплуатация и техническое обслуживание только выхлопных газов

Вытяжные вентиляторы требуют относительно небольшого обслуживания. Однако для поддержания надлежащей скорости потока большинство производителей рекомендуют периодически пылесосить решетку вытяжного вентилятора и очищать корпус вентилятора влажной тканью.Подробную информацию см. в инструкциях по эксплуатации. Снаружи дома следует периодически проверять выпускное отверстие на наличие препятствий или мусора.

Приточная вентиляция — интегрированные системы центрального вентилятора (CFIS)

В системах подачи свежего воздуха со встроенным вентилятором (CFIS) используется забор свежего воздуха, подключенный к центральной печи дома или блоку обработки воздуха, для подачи свежего воздуха по всему дому. Воздуховод проходит между возвратной камерой и наружным воздухом (Рисунок 5). Контроллеры CFIS запрограммированы на включение вентилятора системы обработки воздуха и открытие заслонки с электроприводом.Наружный воздух всасывается в рециркуляционную камеру, смешивается с рециркуляционным воздухом и распределяется по всему дому. Приточная вентиляция может быть обеспечена в доме без системы кондиционирования с помощью встроенных вентиляторов, установленных на наружных стенах дома или в наружном воздухозаборном канале, которые направлены на всасывание воздуха в дом, а не на его выталкивание. Эти дома имеют электронное управление для работы в тандеме с вытяжными вентиляторами, которые имеют эквивалентный объем воздушного потока для подачи воздуха в дом с той же скоростью, что и в других местах дома, которые обеспечивают некоторую сбалансированную вентиляцию, хотя менее вероятно, что входящий воздух будут максимально равномерно распределены по всему дому.


Оценка CFIS Рисунок 5.  В системе подачи с интегрированным центральным вентилятором используется воздухозаборник, подключенный к центральной печи дома или блоку обработки воздуха, для подачи свежего воздуха по всему дому. (Источник: Aldrich, 2014 г.)



Очевидно, что системы CFIS подходят только для домов с системами принудительного воздушного отопления или охлаждения. Осмотрите обработчик воздуха и возвратную камеру. Убедитесь, что место доступно и достаточно места для установки воздуховода наружного воздуха.

Определите хорошее место для забора воздуха. Воздухозаборник должен всасывать чистый наружный воздух без ограничений. Наружный воздух не должен поступать с чердака, подвала, гаража или подполья. Воздухозаборник должен располагаться значительно выше уровня земли и снега, вдали от гаражей или стоянок, а также вдали от любого выхлопного патрубка. Дополнительную информацию см. в руководстве Местоположения воздухозаборников для вентиляции.

Сопоставьте участок воздуховода. Убедитесь, что воздуховод может быть проложен от возвратной камеры к месту забора наружного воздуха в рамках проекта.Участки воздуховодов должны быть максимально короткими и прямыми, чтобы обеспечить беспрепятственный поток воздуха.

Осмотрите двигатель вентилятора кондиционера. Определите тип двигателя вентилятора устройства обработки воздуха и/или измерьте потребляемую мощность двигателя. Двигатели с регулируемой скоростью (также называемые двигателями ECM или BPM) обычно потребляют на 25–50 % меньше электроэнергии, чем старые двигатели с постоянными разделенными конденсаторами (PSC) при нагреве и охлаждении. (Для получения дополнительной информации см. руководство «Вентиляторы системы обработки воздуха ECM».) При работе только с вентилятором эти двигатели могут работать на более низких скоростях, что обеспечивает дополнительную экономию.Использование CFIS с двигателями вентиляторов PSC не рекомендуется (и не разрешено Международным кодексом энергосбережения, раздел R403.6.1).

Определите расход наружного воздуха и график работы. Приблизительный расход наружного воздуха можно рассчитать на основе измеренного статического давления обратного потока и общей эквивалентной длины (TEL) участка воздуховода. Каждый погонный фут воздухозаборника наружного воздуха считается как 1 фут TEL, но изгибы и фитинги также увеличивают TEL. Колена, например, могут добавить эквивалент 15 футов к общей оценке длины; колпак воздухозаборника может добавить 30 футов.См. Руководство ACCA D для получения более подробной информации о расчете TEL. Дополнительную информацию и примеры расчетов см. в отчете «Выбор систем вентиляции для существующих домов».

Чем больше наружного воздуха поступает в систему, тем меньше времени должен работать блок обработки воздуха для подачи наружного воздуха. Однако ключевым ограничением является температура смешанного воздуха (то есть смеси возвратного воздуха и наружного воздуха), подаваемого в дом. Холодный воздух может вызвать проблемы с комфортом зимой, и многие производители печей требуют, чтобы температура воздуха, проходящего через теплообменник, была выше минимальной (обычно от 55° до 60°F; см. литературу производителя).Расположение воздухозаборников перед теплообменниками может обеспечить лучшее смешивание и разбавление холодного наружного воздуха. Температуру смешанного воздуха можно рассчитать по соотношению температур воздуха и расходов. Дополнительную информацию см. в отчете «Выбор систем вентиляции для существующих домов».

Стоимость CFIS

Если центральная система обработки воздуха доступна в подвале или на чердаке, а воздуховод можно довольно легко запустить снаружи, общая стоимость установки CFIS может варьироваться от 500 до 900 долларов США (включая элементы управления, моторизованную заслонку, герметичный изолированный участок воздуховода и окончание наружного воздуховода).Если установка воздуховода наружного воздуха связана или требует удаления гипсокартона, повторной отделки и т. д., затраты могут резко возрасти.

CFIS Энергетические последствия

Системы CFIS

могут потреблять большое количество электроэнергии, поскольку они полагаются на большой центральный вентилятор системы HVAC, который обеспечивает циркуляцию свежего воздуха для вентиляции, даже когда не требуется обогрев или охлаждение, а центральный вентилятор обычно перемещает гораздо больше воздуха при более высокой потребляемая мощность больше, чем действительно требуется только для вентиляции.Однако вентиляторы с регулируемой скоростью вращения и двигателем с электронной коммутацией (ECM) могут снижать скорость потока в режиме только вентиляции. Если использовать относительно эффективный двигатель вентилятора блока обработки воздуха (AHU) (300 Вт) и работать в среднем 8 часов в день для вентиляции (т. Е. В дополнение к работе, необходимой для кондиционирования воздуха), CFIS будет потреблять 876 кВтч / год. При цене 0,11 доллара за кВтч это стоит 96 долларов в год. Большинство центральных кондиционеров имеют двигатели, которые не так эффективны, поэтому нередко потребляемая мощность в два или три раза выше.

Базовые системы CFIS не имеют рекуперации тепла, поэтому наружный воздух, подаваемый в здание, необходимо кондиционировать. См. вкладку «Климат» для примеров этих финансовых последствий. Если CFIS используется в системе со значительной утечкой в ​​воздуховоде, эти затраты на термическое кондиционирование могут быть намного выше. Тем не менее, общие затраты на оборудование невелики, поскольку этот метод вентиляции будет выбран только в том случае, если в доме уже есть канальная система ОВКВ с центральным устройством обработки воздуха или центральной печью. Плюсы и минусы систем CFIS представлены в таблице 2.

Таблица 2. Плюсы и минусы встроенного центрального вентилятора
CFIS Pro Минусы CFIS
Простая и доступная установка В доме должна быть система воздушного отопления и охлаждения
Использует существующие воздуховоды и вентилятор Повышенное потребление электроэнергии. Рекомендуется для центральных кондиционеров с двигателями вентилятора ECM
Низкие эксплуатационные расходы Если система воздуховодов негерметична, штрафы за отопление и охлаждение могут быть высокими
Наружный воздух забирается из известного места Может вызвать проблемы с комфортом в очень холодных или очень жарких влажных условиях
Наружный воздух фильтруется на входе и в центральном кондиционере Сложно ввести в эксплуатацию
Распределение наружного воздуха по всем частям дома Низкий расход всасываемого воздуха
Выбор оборудования CFIS

Контроллер.На рынке имеется несколько контроллеров CFIS. Эти контроллеры доступны как отдельные компоненты, но многие из них также доступны как часть комплекта, включающего контроллер, моторизованную заслонку и трансформатор. Убедитесь, что используемое устройство (или комплект) совместимо с существующей системой обработки воздуха и системой управления.

Воздуховоды и заслонки. Участки воздуховодов должны быть настолько короткими и прямыми, насколько это практически целесообразно. Воздуховоды, подводящие наружный воздух через кондиционируемые помещения, должны быть утеплены. Моторизованные заслонки, которые открываются, чтобы впустить наружный воздух, и закрываются, когда квоты вентиляции выполнены, часто доступны как часть пакета или комплекта CFIS.Если требуется заслонка другого размера, моторизованные заслонки, безусловно, можно приобрести отдельно. Обратитесь к документации производителя, чтобы убедиться, что заслонки совместимы с контроллером. В дополнение к моторизованной заслонке ручная балансировочная заслонка в воздуховоде наружного воздуха может помочь регулировать объем наружного воздуха, подаваемого в систему.

Двигатели вентилятора обработчика воздуха. Как упоминалось выше, не рекомендуется использовать системы вентиляции CFIS с неэффективным двигателем вентилятора кондиционера. Для старых печей или воздухообрабатывающих агрегатов доступны эффективные двигатели вентиляторов на замену.(См. руководство «Вентиляторы системы обработки воздуха ECM».) Хотя потребление электроэнергии этими двигателями в значительной степени зависит от характеристик системы ОВКВ, эти двигатели могут потреблять на 25–50 % меньше электроэнергии для обеспечения той же скорости потока. Если центральные кондиционеры не имеют эффективного двигателя, а замена двигателя невозможна или нецелесообразна, рекомендуется другой тип системы вентиляции.

Установка CFIS

Квалифицированный подрядчик по ОВиК должен устанавливать контроллер, воздуховоды, заслонки и другие компоненты.Расположение воздуховода, соединение с возвратной камерой и место забора наружного воздуха следует планировать заранее.

Воздуховоды должны быть герметизированы утвержденной фольгированной лентой или мастикой, в зависимости от ситуации. Воздуховоды, проходящие через внутренние помещения, должны быть изолированы для предотвращения образования конденсата. Воздухозаборники наружного воздуха должны быть оборудованы экранами для защиты от насекомых и мусора. Наружный воздух также должен быть отфильтрован перед подачей в вентиляционную установку; иногда можно использовать фильтр AHU, но необходим отдельный фильтр, если воздухозаборник наружного воздуха находится после этого фильтра.Как упоминалось выше, воздухозаборники наружного воздуха должны располагаться значительно выше уровня снега, но желательно, чтобы они были доступны с земли для очистки и обслуживания. Наружные воздухозаборники должны быть объединены с сайдингом и должным образом обшиты, чтобы предотвратить проникновение воздуха и воды, а проходы через наружные стены или потолки должны быть надлежащим образом герметизированы, чтобы ограничить проникновение. Дополнительную информацию см. в руководстве Местоположения воздухозаборников для вентиляции.

Измерение, проверка и ввод в эксплуатацию CFIS

После установки очень важно ввести систему в эксплуатацию.Первым шагом обычно является проверка того, что, когда контроллер запрашивает наружный воздух, включается обработчик воздуха и открывается моторизованная заслонка. Затем следует измерить расход наружного воздуха. Это можно сделать несколькими способами, но наиболее распространены следующие два метода:

  • Измерение в воздуховоде наружного воздуха с помощью трубки Пито или анемометра позволит определить скорость воздуха. Скорость (футы в минуту), умноженная на площадь поперечного сечения (квадратные футы) воздуховода, даст объемный расход (куб. фут/мин).
  • На входе наружного воздуха вытяжной колпак может измерять расход воздуха, всасываемого в систему. (Для точных измерений обычно требуется небольшой ветер или его отсутствие).

Наконец, балансировочная заслонка и контроллер должны быть отрегулированы таким образом, чтобы желаемое количество наружного воздуха подавалось в систему по заданному графику.

Эксплуатация и обслуживание CFIS

Как всегда, обращайтесь к инструкциям производителя по техническому обслуживанию. Одной из привлекательных особенностей систем CFIS являются низкие эксплуатационные расходы, но это не означает, что техническое обслуживание не требуется.Одной из очень частых причин выхода из строя является засорение воздухозаборника. Регулярно проверяйте воздухозаборник, чтобы убедиться, что в нем нет мусора (листьев, скошенной травы, мусора, птичьих гнезд и т. д.).

Вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (ERV)

HRV и ERV являются сбалансированными системами. Это означает, что они вытягивают воздух и подают наружный воздух одновременно с очень одинаковой скоростью. Два воздушных потока пересекаются в теплообменнике, где тепло из теплого канала передается в более холодный канал, поэтому зимой большая часть тепла в выхлопном потоке передается в приточный поток (летом верно обратное). .HRV переносят только ощутимое тепло; ERV также переносят влагу (скрытое тепло).

Оценка ВСР/ВСР

Большинство HRV и ERV размещены в прямоугольных шкафах, которые содержат вентиляторы, фильтры, теплообменные среды и т. д. К этому шкафу обычно подключаются четыре воздуховода: забор наружного воздуха, выпуск наружу, подача наружного воздуха в дом и выпуск из дом. Используйте следующие шаги, чтобы оценить жизнеспособность установки HRV или ERV.

  1. Определите место для оборудования.ERV/HRV должен быть расположен таким образом, чтобы воздуховоды были короткими и прямыми, силовая и управляющая проводка легко подсоединялась, а блок был легко доступен для обслуживания. Многие ERV/HRV производят значительное количество шума; имейте это в виду, если блоки будут расположены рядом с чувствительными зонами (например, спальнями). При модернизации подвалы и чердаки являются обычными местами для ERV и HRV, поскольку прокладка воздуховодов из этих мест может быть менее навязчивой.
  2. Определите места забора и выпуска наружного воздуха.В воздухозаборник должен поступать чистый наружный воздух. Наружный воздух не должен поступать с чердака, подвала, гаража или подполья. Впускное отверстие должно располагаться значительно выше уровня земли и снега, вдали от гаражей или стоянок, а также вдали от выхлопной трубы. Дополнительную информацию см. в руководстве Местоположения воздухозаборников для вентиляции.
  3. Определите места подачи свежего воздуха. Одним из потенциальных преимуществ систем ERV или HRV является возможность подачи свежего воздуха в несколько мест.Хотя подача наружного воздуха во все помещения может показаться идеальным вариантом, это редко бывает практичным. Особенно в существующем доме прокладка воздуховодов ко всем частям дома является сложной и дорогостоящей задачей. Например, если ERV установлен в подвале, подача свежего воздуха в помещения на первом этаже может быть простой, но добраться до помещений на втором этаже может быть довольно сложно. Однако даже один регистр подачи свежего воздуха, расположенный относительно далеко от вытяжных регистров, может обеспечить лучшее перемешивание свежего воздуха, чем местные системы вентиляции.

В своей документации по продуктам некоторые производители рекомендуют интегрировать ERV/HRV в центральные системы воздуховодов, используемых для отопления и охлаждения, как показано на схемах на рис. 6. Это требует гораздо меньше работы, особенно в существующем доме. Короткие участки воздуховода могут подавать свежий воздух в приточную камеру, а отработанный воздух может поступать из возвратной камеры. Исследования показали, что эта стратегия не работает. Когда вентилятор центрального кондиционера не работает, наружный воздух движется по пути наименьшего сопротивления.На схеме слева на Рисунке 6 путь наименьшего сопротивления для свежего воздуха движется назад через устройство обработки воздуха и выбрасывается через воздуховод в возвратной камере. В обоих случаях в жилое пространство поступает очень мало свежего воздуха.

Рисунок 6.  Эти конфигурации ERV/HRV НЕ рекомендуются, так как наружный воздух может всасываться обратно в ERV/HRV перед его распределением в жилом помещении. (Источник: Aldrich, 2014 г.)



Включение кондиционера при работе ERV/HRV может решить эту проблему короткого замыкания, но это резко увеличивает потребление электроэнергии и не рекомендуется.Кроме того, если система воздуховодов негерметична (как и большинство воздуховодов в старых домах), эта утечка может привести к значительным потерям энергии. Одно из решений состоит в том, чтобы, по крайней мере, одна сторона системы ERV/HRV (т. е. либо сторона выпуска, либо сторона возврата) располагалась отдельно. Например, на рис. 7 воздух выпускается через специальный вытяжной канал, а подогретый наружный воздух подается в возвратную камеру. Это может решить проблему короткого замыкания, но не проблему утечки воздуховода. Полностью канальная система, в которой вентиляционные приточные и вытяжные каналы отделены от каналов отопления и охлаждения, может обеспечить наилучшее распределение наружного воздуха, но это часто нецелесообразно и дорого при модернизации.

Размеры воздуховодов и схема расположения воздуховодов. Чтобы определить размеры воздуховодов, обратитесь к документации производителя. Более подробные расчеты размеров см. в руководстве ACCA D.

. Рисунок 7.  При интеграции ERV/HRV с системой воздуховодов отопления/охлаждения добавьте специальные воздуховоды либо для подачи, либо для возврата, чтобы предотвратить короткое замыкание при распределении воздуха. (Источник: Aldrich, 2014 г.)



Стоимость HRV/ERV

Диапазон стоимости оборудования ERV и HRV достаточно широк.До недавнего времени стоимость основного оборудования составляла примерно от 400 до 2000 долларов. Неудивительно, что блоки с более низким потреблением электроэнергии (> 1 куб. футов в минуту/Ватт) и более высокой эффективностью рекуперации тепла, как правило, являются самыми дорогими. Недавно некоторые европейские продукты более высокого класса стали доступны на рынке США. Эти системы отличаются еще более низким потреблением электроэнергии (около 3 кубических футов в минуту/Ватт) и более высокой эффективностью рекуперации тепла, но их цена составляет от 3000 до 5000 долларов.

Стоимость установки сильно различается; ключевые факторы включают в себя:

  • Расположение основного блока.При установке в доступном месте (например, в подвале) установка основного оборудования и подключение воздуховодов могут быть довольно простыми.
  • Если воздуховоды могут быть проложены в открытом пространстве (подвал или чердак), отделка стен и потолка может быть оставлена ​​в основном нетронутой.
  • Увеличение длины воздуховодов приводит к увеличению затрат на установку.
  • Необходимость в сливе конденсата и/или насосе увеличивает стоимость.

Некоторые подрядчики указывают стоимость установки в размере от 1000 до 1500 долларов, если система полностью установлена ​​в подвале, на чердаке или в другом доступном месте (т.е., требуется очень небольшой демонтаж потолка или стен или отделочные работы). Эмпирические правила не работают с более сложными установками, требующими снятия потолка, стены или пола, строительства желобов, повторной отделки и т. д.

Чтобы оправдать более высокую стоимость ERV и HRV, производители предлагают отказаться от одного или двух вытяжных вентиляторов в ванных комнатах и ​​вместо этого использовать ERV/HRV для непрерывной вытяжки воздуха из каждой ванной комнаты. Такое расположение часто соответствует требованиям кодекса или программы для местной вентиляции, но ERV/HRV обычно не обеспечивают такую ​​же скорость вытяжки, как специальные вытяжные вентиляторы.Кроме того, хотя в новом строительстве это может привести к экономии средств, в существующем доме, в котором уже установлены вытяжные вентиляторы, экономия сводится на нет.

Энергетические последствия HRV/ERV

Одним из основных преимуществ ERV/HRV является рекуперация тепла. В более холодном климате экономия от рекуперации тепла более заметна. Потребляемая электрическая мощность этих систем также может существенно различаться. В более мягком климате затраты на электроэнергию могут фактически превышать экономию тепловой энергии.См. вкладку «Климат» для получения примеров энергии и затрат. Преимущества и недостатки систем вентиляции HRV и ERV приведены в таблице 3.

Таблица 3. Плюсы и минусы HRV/ERV
HRV/ERV Плюсы HRV/ERV Минусы
Перенос тепла и влаги Более высокая стоимость
Может распределять вентиляционный воздух во многие части дома Больше обслуживания, регулярная замена фильтра
Не включает большие перепады давления в здании. Энергосбережение варьируется
Может быть автономной системой Могут возникнуть трудности при установке и вводе в эксплуатацию
  Шум
Выбор оборудования

Необходимо сделать выбор между ERV и HRV, а также учитывать эффективность рекуперации тепла оборудования.

ERV по сравнению с HRV

Основное различие между ERV и HRV заключается в том, что ERV переносят влагу (скрытое тепло), а также температуру (явное тепло).HRV переносят только ощутимое тепло; они не пропускают влагу. Какой тип выбрать — не всегда простое решение, но ключевой вопрос, который следует задать: обычно ли на улице слишком влажно? Если это так, ERV может быть лучшим выбором.

На вопрос ERV/HRV легче всего ответить в жарком и влажном климате. Во Флориде, например, воздух в кондиционированных домах обычно прохладный и сухой. Наружный воздух достаточно влажный. Когда наружный воздух проходит через ERV, как влага, так и тепло передаются от входящего воздуха к выходящему, поэтому входящий воздух будет несколько охлаждаться и осушаться.Это не означает, что ERV осушает дом. Наоборот, работа ERV увеличит влажность в доме, но увеличение влажности будет меньше, чем если бы использовалась другая стратегия вентиляции.

Вне жаркого и влажного климата выбор ERV или HRV не так прост. Некоторые производители предоставляют рекомендации или даже карты страны, показывающие, какой тип системы наиболее подходит, но рекомендации варьируются от производителя к производителю.Ниже приведены несколько примеров ситуаций.

  • Во многих старых домах с более холодным климатом воздух в помещении зимой часто бывает неприятно сухим — настолько сухим, что многие люди используют увлажнители воздуха. ERV может помочь удерживать влагу в доме и потенциально повысить комфорт.
  • В очень герметичных домах с холодным климатом, особенно в небольших домах с большим количеством влаги, влажность воздуха в помещении может быть некомфортно высокой. В этом случае HRV может помочь снизить влажность в помещении.
  • В жарком и сухом климате наблюдается аналогичная тенденция: более крупные или негерметичные дома с низким уровнем образования влаги могут выиграть от ERV (для удержания влаги в помещении), в то время как меньшие, более тесные дома с более высокой вместимостью могут выиграть от HRV (для снижения уровня влажности в помещении). .

Жестких правил о том, какой тип системы лучше подходит, не существует. Особенно в смешанном климате существует множество ситуаций, когда ERV может быть более выгодным в течение сезона охлаждения, а HRV может быть более подходящим во время отопительного сезона. Установщики должны руководствоваться своим мнением при выборе систем.

Тепловая эффективность HRV/ERV

Институт домашней вентиляции (HVI) публикует стандарты тестирования и оценки эффективности ERV и HRV.Очевидная ощутимая эффективность (ASEF) — это наиболее часто публикуемый рейтинг рекуперации тепла в холодную погоду. Ищите значения ASEF выше 80%; наиболее эффективные системы имеют значения выше 90%. Общая эффективность рекуперации (TRE) указана для ERV и учитывает рекуперацию явного и скрытого тепла в течение сезона охлаждения. Для наилучшей производительности ищите значения TRE выше 50%. Полный список сертифицированного оборудования доступен на веб-сайте HVI.

Потребляемая мощность HRV/ERV. Потребляемая мощность может варьироваться в широких пределах, от менее 30 Вт до более 200 Вт.Системы с низким энергопотреблением часто имеют двигатели с регулируемой скоростью (ECM), которые позволяют лучше контролировать скорость вентиляции. Хотя системы с низким энергопотреблением (> 1 куб. футов в минуту/Ватт) часто дороже, они настоятельно рекомендуются. Помимо меньшего потребления электроэнергии и лучшей управляемости, они также обычно производят меньше шума.

Элементы управления и функции HRV/ERV. Большинство ERV и HRV доступны с программируемыми таймерами различных типов. Обычно они довольно универсальны и могут быть настроены на различные графики.Во многих ERV или HRV скорость потока можно регулировать, изменяя скорость вращения вентилятора. Их часто можно вручную увеличить до высокой скорости, когда требуется больше воздуха. Некоторые системы предлагают расширенные функции (часто за дополнительную плату), такие как:

  • Контроллеры с датчиками углекислого газа и/или влажности могут повышать скорость при более высоких концентрациях (которые обычно указывают на большую занятость).
  • Некоторые системы могут увеличить скорость и/или обойти теплообменник, чтобы воспользоваться преимуществами охлаждения в ночное время.
  • Иногда доступны более высокие уровни фильтрации (включая HEPA) для удаления переносимых по воздуху аллергенов и других загрязняющих веществ.

Установка HRV/ERV

Установка должна выполняться квалифицированным специалистом. Следуйте инструкциям производителя для правильной установки. Обязательно устанавливайте блок ERV/HRV там, где к нему легко получить доступ для обслуживания, где можно безопасно подключить питание к блоку и где шум системы не будет мешать жильцам. Установите сливы конденсата в соответствии с требованиями производителей.

Все участки воздуховодов должны быть максимально короткими и прямыми.Убедитесь, что наружные проходы должным образом герметизированы и снабжены соответствующими экранами для защиты от вредителей. В идеале к этим проходам будет легко получить доступ с земли, чтобы жильцы могли убедиться, что они не забиты мусором.

Воздуховоды должны быть герметизированы (см. отчет Герметизация и изоляция воздуховодов в существующих домах ), а воздуховоды, идущие наружу и наружу, должны быть изолированы. Если ERV или HRV установлены в некондиционируемом помещении (например, на вентилируемом чердаке), воздуховоды, по которым проходит отработанный воздух и охлажденный наружный воздух, также должны быть изолированы.

Большинство обсуждаемых здесь HRV и ERV представляют собой канальные системы, т. е. два воздуховода идут от блока внутрь помещения, а два — от блока наружу. Стоимость установки этих систем воздуховодов часто составляет большую часть общей стоимости системы. Чтобы решить эту проблему, некоторые производители представили местные ERV. На рис. 8 показан такой блок, установленный на потолке, в чем-то похожий на вытяжной вентилятор в ванной комнате. Для агрегата требуется два воздуховода наружного воздуха (один впускной и один вытяжной), но агрегат выбрасывает воздух непосредственно из помещения, расположенного ниже, и подает его прямо в помещение.По сравнению с обычными ERV эта система может значительно упростить установку и снизить затраты; однако наружный воздух не распространяется по всему дому, а только в комнату или зону, в которой расположен местный ERV. Кроме того, рекуперация тепла лишь умеренно эффективна, и в холодную погоду эти системы переключаются на работу только с вытяжкой.

Измерение ERV/HRV, проверка и ввод в эксплуатацию

Рисунок 8.  Бюджетные местные ERV обычно устанавливаются в потолке для подачи наружного воздуха в помещение, в котором они расположены, и отвода воздуха из него.(Источник: Aldrich, 2014 г.)



Как и во всех вентиляционных системах, важно измерять подаваемые воздушные потоки и удостовериться, что они соответствуют спецификациям или требованиям. Измерение скорости потока в каждом регистре является единственным практическим способом проверки балансировки системы.

Если доступ ко всем внутренним приточным или вытяжным регистрам невозможен (например, если воздух подается в возвратную камеру системы центрального отопления и охлаждения), можно использовать вытяжные колпаки на выводах снаружи. Обычно это практично только в том случае, если выводы доступны с земли и если наружные условия безветренны (т.д., без ветра).

Как описано для систем CFIS, траверса воздуховода с трубкой Пито или анемометром может обеспечить скорость и расход. Некоторые блоки ERV и HRV фактически оборудованы штуцерами для измерения давления, так что расход можно измерить, подключив манометр непосредственно к самому ERV/HRV.

Если измерения расхода не соответствуют спецификациям или проектным целям, при необходимости отрегулируйте элементы управления. Если трудно достичь желаемого расхода, осмотрите систему воздуховодов, регистры и внешние заделки на наличие препятствий.Если элементы управления имеют расширенные функции (например, таймеры, усиление потока и т. д.), убедитесь, что эти функции работают правильно.

Эксплуатация и техническое обслуживание HRV/ERV

Как всегда, обратитесь к инструкциям производителя для надлежащего обслуживания. Требования к техническому обслуживанию HRV и ERV часто более строгие, чем для других систем вентиляции. Многие системы требуют периодической очистки и/или замены теплообменных материалов, фильтров и других деталей, подверженных скоплению пыли и грязи.Кроме того, следует периодически проверять воздухозаборники наружного воздуха, чтобы убедиться, что в них нет мусора (листьев, скошенной травы, мусора и т. д.). Некоторые устройства оснащены световыми индикаторами, которые предупреждают пассажиров о необходимости технического обслуживания. Если их нет, жильцы должны тщательно соблюдать график.

Механическая вентиляция всего дома: вытяжная, приточная, сбалансированная и обратная

Обратная тяга может затянуть яд в дом

Обратная тяга – это опасное состояние, когда отрицательное давление в помещении достаточно велико, чтобы втягивать продукты сгорания от устройств, работающих на топливе, в дом (вместо того, чтобы выбрасываться из устройства через дымоход или вентиляционное отверстие).

Обратная тяга потенциально может привести к небезопасным уровням угарного газа — ядовитого газа без запаха и цвета, который может вызвать болезнь или смерть. К устройствам для сжигания с возможностью обратной тяги относятся печи, водонагреватели, камины или другое оборудование, работающее на природном газе, пропане, масле, керосине или дровах.

Факторы, влияющие на давление внутри дома, включают эффекты дымовой трубы, эффекты ветра, HVAC и вытяжные вентиляторы.



Вытяжные вентиляторы могут создавать отрицательное давление внутри зданий, что приводит к обратной тяге

Вытяжной вентилятор для ванны, используемый для механической вентиляции всего дома и работающий с непрерывной скоростью, предписанной кодом (например,например, 50-80 CFM) может вызвать обратную тягу, но работа вытяжного вентилятора большей производительности (например, 300-1200 CFM кухонного вытяжного вентилятора или 150-400 CFM встроенного многовходового вентилятора для ванны) с большей вероятностью вызовет обратную тягу, если не будет обеспечен подпиточный воздух.

Другие вытяжные устройства (сушилка для белья, центральный пылесос и обычные вентиляторы для ванн), работающие одновременно, еще больше увеличат вероятность обратной тяги.



Устройства для сжигания могут быть проверены на возможную обратную тягу.

Стандарт BPI Building Analyst Professional Standard (BPI 2012) включает описанную ниже процедуру для проведения теста на разгерметизацию для каждой зоны устройств сгорания (CAZ):

  1. Измерение базового давления
  2. Измерение максимального отрицательного давления на основе комбинированного воздействия работы вытяжного устройства, работы кондиционера и положения двери
  3. Разница в наихудшем случае разгерметизации
  4. Сравните с пределом разгерметизации обратной тяги для аппарата

Эта процедура обычно выполняется в сочетании с испытанием на герметичность здания, наличие угарного газа, утечки и тяги для печей с естественной и механической тягой и водонагревателей.

По результатам испытаний определены действия по обеспечению безопасности горения.



Затяжка старого дома может вызвать проблемы

Модернизация существующего дома с повышением энергоэффективности может значительно снизить скорость естественного воздухообмена с улицей, потенциально создавая опасность обратной тяги. Теперь может потребоваться механическая вентиляция всего дома для поддержания приемлемого качества воздуха в помещении.

Испытание на безопасность горения можно использовать для выявления существующих проблем до начала работ по модернизации и для подтверждения безопасной работы топочных устройств после завершения работ.

Безопасность горения и работу вытяжного вентилятора следует рассматривать вместе. Как правило, чем теснее птичник, тем больше вероятность того, что разгерметизация может быть проблемой, даже если соблюдаются утвержденные нормами требования к воздуху для горения. Испытание на разгерметизацию в наихудшем случае поможет определить, будут ли устройства для сжигания топлива с непрямой вентиляцией создавать обратную тягу.



Предложения по предотвращению обратной тяги и других опасностей, связанных с горением:

  • В идеале следует установить оборудование с прямой вентиляцией (наружный воздух для горения).
  • Если оборудование с прямой вентиляцией невозможно, установите приборы для сжигания с принудительной тягой или принудительной вентиляцией.
  • Механическая вентиляция всего дома только с вытяжкой может не подходить, если установлены приборы с естественной и искусственной тягой.
  • Подтвердите, что приборы для сжигания топлива, включая камины, установлены и введены в эксплуатацию в соответствии с нормами и инструкциями производителя.
  • При необходимости проведите испытания на разгерметизацию в наихудшем случае в соответствии с отраслевыми стандартами, например, от Building Performance Institute (BPI 2012), Air Conditioning Contractors of America (ACCA 2011), The Energy Conservatory (TEC 2012) или других утвержденных тестов. .



Вентиляция высотных многоквартирных домов — первый взгляд

Кондоминиумы и квартиры сталкиваются с некоторыми серьезными проблемами, когда речь идет о вентиляции для обеспечения хорошего качества воздуха в помещении. (Я живу в многоквартирном доме, построенном в 1970 году, без механической вентиляции во всем доме, но это другая история.) В высотных зданиях ветер и дымовая труба часто делают стратегии механической вентиляции бесполезными, особенно для нижних частей здания. . Давайте взглянем.

Теория и практика высотной вентиляции

Лорн Рикеттс из инженерной фирмы RDH в прошлом году выступил с докладом в летнем лагере Building Science Summer Camp о вентиляции высотных зданий. Он начал с тематического исследования 13-этажного жилого дома в Ванкувере. Стратегия вентиляции в этом здании заключалась в использовании большого вентилятора на крыше для нагрева или охлаждения наружного воздуха и его подачи в коридоры всех 13 этажей. Изображение ниже взято из его презентации, которую вы можете скачать с веб-сайта Building Science Corporation ( pdf ).

многоквартирные высотные вентиляционные-герметичные-коридоры

Как только вентиляционный воздух оказывается в коридорах, теория толкает его в жилые единицы через преднамеренные подрезы входной двери. Вы можете видеть эти маленькие стрелки, скользящие под дверями на рисунке выше, так что это должно быть правдой. Правильно?

Ну, не совсем. Есть старая поговорка: «В теории нет разницы между практикой и теорией. На практике есть». (Раньше я говорил людям, что эта цитата принадлежит Йоги Берре, но Сноупс поставил под сомнение эту атрибуцию.) Так что все эти красивые стрелки, показывающие равномерное распределение вентиляционного воздуха, не совсем соответствуют практике. Вот почему.

Во-первых, воздух перемещается из одного места в другое благодаря двум причинам: перепаду давления и пути. Дверные подрезы обеспечивают путь, но перепады давления различны. Механическая система вентиляции — не единственный механизм создания разницы давлений. Рикеттс показал приведенную ниже диаграмму, суммирующую влияние ветра, эффекта стека и механической системы.

Ветер, эффект дыма и механические системы — вот механизмы, создающие перепады давления

. Но движущие силы — не единственные проблемы. Пути тоже есть. Большая часть этого вентиляционного воздуха не попадает в коридоры из-за утечек в шахты лифтов и другие места. Их измерения показали, что только 40% всего вентиляционного воздуха действительно попадает в коридоры. Вау!

Затем измерили, сколько этого воздуха попало в жилые помещения через дверные проемы.Результат: всего 20%. Вау!

Затем они сделали математику: 40% x 20% = 8%. Что?!

Ванкувер, у нас проблема! (Все в порядке. Я могу так говорить, потому что я из Хьюстона.)

Несоответствие вентиляции

Как видите, в результате в помещения на верхних этажах поступает гораздо больше вентиляционного воздуха, чем в помещения на нижних этажах. На самом деле их испытание с использованием индикаторного газа показало, что существует разница в скорости вентиляции снизу вверх на порядок (в 10 раз).Они составляют около 10 кубических футов в минуту (куб. футов в минуту) внизу и почти 200 куб. футов в минуту вверху.

В результате на нижних этажах больше проблем с качеством воздуха в помещении, чем на верхних этажах. Уровень углекислого газа был выше. Было больше проникновения из гаража в нижней части здания.

Очевидно, что герметичная система вентиляции коридора не работала для этого здания. Они рассмотрели движущие силы (ветровые, эффект дыма, механические) в зданиях другой высоты и в другом климате.Они пришли к выводу, что механические системы не могут «подавить природу» и что повышение давления в коридоре не является хорошей стратегией вентиляции.

План благоустройства

Основываясь на том, что они нашли, команда предложила следующее:

  • Уплотнить воздух между гаражом и жилыми помещениями
  • Разделите жилые блоки на отсеки, чтобы уменьшить утечку воздуха между блоками
  • Установить вентилятор с рекуперацией тепла в каждой жилой единице
  • Установите крышную вентиляционную установку меньшего размера, которая вентилирует только коридоры

Это система, которая может работать как в теории, так и на практике!



Загрузить презентацию Лорна Рикеттса:   Вентиляция в многоквартирных домах (pdf)



Похожие статьи

Вентилятор с рекуперацией энергии НЕ ЯВЛЯЕТСЯ осушителем

Приключения в вентиляции ванной комнаты отеля

4 цитаты о вентиляции, которые потрясут ваш мир качества воздуха в помещении



Изображение предоставлено: высотное многоквартирное здание от Energy Vanguard; два чертежа вентиляции из презентации Лорна Рикеттса



ПРИМЕЧАНИЕ: Комментарии проходят модерацию.Ваш комментарий не появится ниже, пока не будет одобрен.

Вентиляционные отверстия в старом коридоре | RAND Engineering & Architecture, DPC

Отрицательное давление в основании здания называется эффектом дыма.

Q: Я живу в высотном жилом доме 20-х годов постройки. Во всех линиях квартир есть кухни с окнами, за исключением той линии, в которой я нахожусь, в которой есть мини-кухня с механической вентиляцией. В коридоре за пределами квартиры также есть вентиляционное отверстие, которое, кажется, не втягивает воздух.Вместо этого моя квартира втягивает воздух и пахнет из коридора и из других квартир. Меня беспокоит, что при пожаре дым может попасть в мою квартиру таким же образом. Нарушает ли мое здание нормы высотного строительства? Каким может быть потенциальное решение?

A: «Похоже, что в здании возникли проблемы из-за «эффекта стека», — сказал Питер Варсалона, директор RAND Engineering & Architecture на Манхэттене.

Он сказал, что в холодную погоду нагретый воздух внутри здания поднимается вверх, а затем выходит через открытые окна, вентиляционные отверстия и другие негерметичные места. «По мере того, как теплый воздух поднимается вверх, он снижает давление воздуха у основания здания, втягивая холодный наружный воздух через входные и выходные двери и другие отверстия», — сказал он. «Это отрицательное давление или вакуум называется эффектом стека».

Чтобы уменьшить эффект дыма,
в коридорах
может быть установлена ​​система подачи воздуха
для подачи наружного воздуха
в здание.

Автор письма прав, г-н Варсалона сказал, что это отрицательное давление воздуха может создать опасность во время пожара, потому что дым может попасть в квартиры.

До 1968 года, по его словам, Строительный кодекс Нью-Йорка разрешал вытяжку воздуха в коридорах, поэтому в здании 1920-х годов вытяжные вентиляторы в коридорах конкурировали с вытяжными вентиляторами в ванных комнатах и ​​кухнях квартир.

Добавить комментарий

Ваш адрес email не будет опубликован.
