Вентиляция квартиры — «ЕвроХолод»

Инженерные системы › Вентиляция › Какой у Вас объект?

Вентиляцию квартиры «ЕвроХолод» реализует «под ключ» с монтажом. Получите коммерческое предложение на вентиляцию, позвонив по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку

Огромную роль в поддержании комфортных условий проживания играет вентиляция квартиры. Не каждый житель мегаполиса может проводить достаточно времени на свежем воздухе или иметь загородный дом для отдыха в выходные. При помощи различных систем вентиляции осуществляется приток свежего воздуха в жилье и постоянная циркуляция воздушных потоков. Это позволяет избежать сырости и размножения грибка в квартире, а также поддерживать оптимальную температуру и влажность воздуха.

Нормы и требования

На основании положения действующих санитарных норм, принятых в нашем государстве, работа вентиляционной системы считается качественной, если она заменяет весь объем воздуха в квартире на свежий в течение тридцати минут.

Определить оптимальное количество воздуховодов в квартире можно самостоятельно. Для этого нужно провести сопоставление между принятыми нормами с метражом квартиры и с количеством проживающих в них людей.

Главное требование, обязательное для соблюдения при обустройстве вентиляционной системы заключается в том, что на один квадратный метр площади квартиры, скорость обмена воздуха должна составлять не менее трех кубических метров за один час, а на одного человека – 30 кубических метров в час. Исходя из этого правила, просчитать и определить необходимый воздухообмен достаточно легко.

Почему может ухудшиться вентиляция в квартире

Проблемы с вентилированием квартиры могут наступить вследствие таких факторов:

Установки современных герметичных окон – металлопластиковых, деревянных или алюминиевых;
Установки герметичных межкомнатных дверных блоков;
Неправильного монтажа кухонной вытяжки или вентиляторов;
Разрушения или сильного загрязнения вентиляционного канала.

Все эти проблемы легко устранить, если правильно подойти к делу. Чтобы была должная вытяжная вентиляция в квартире, необходима хорошая работа вентиляционного канала. Если он завален мусором или в нем построили гнезда птицы, то поток воздуха не будет хорошо циркулировать внутри системы. Если канал забит – его требуется тщательно расчистить, иногда для этого приходится разбирать стенку со стороны подъезда.

Для прочистки канала лучше вызывать специалиста строительного профиля. Бывает так, что вентиляционный канал частично или полностью разрушен, тогда его нужно восстановить и должным образом утеплить.

Новые окна нужно заказывать с функцией зимнего проветривания, в таком случае створка рамы открывается на пару миллиметров. На оконном блоке стоит установить приточный клапан. Желательно это делать во время монтажа оконного блока, но можно выполнить и позже. Такой клапан имеет сеточки, решетки, противошумное устройство и специальные регулировки.

Межкомнатные двери должны быть смонтированы на расстоянии не менее 2 см от уровня пола. Если нет желания обрезать дверное полотно, то можно сделать сквозные отверстия и закрыть их специальными решетками.

На вытяжные отверстия вентиляционных каналов требуется установить вентиляторы, то же самое касается и монтажа кухонной вытяжки. Такие вентиляторы помогают отводить плохой воздух через отверстие в стене или окно.

Естественная и принудительная вентиляция. В чем разница?

В абсолютном большинстве многоквартирных домов, построенных как более 30 лет назад, так и позже вентиляция реализована по одной из указанных выше схем.

Это дома с вентиляцией естественного типа. Систем подачи свежего воздуха или вывода отработанного — нет.

Сколько бы в многоквартирном доме ни было этажей или сборных каналов — приток воздуха предусмотрен только через окна.

Кроме того, существует так называемая проблема «последнего этажа». Жители последних этажей часто жалуются на то, что вентиляция плохо работает и в квартире очень душно. Для нормальной работы вентиляции в квартире, воздуху нужно пройти по вентиляционному каналу расстояние около двух метров по вертикали, а это условие очень часто не выполняется.

Принципиально другой подход можно наблюдать при строительстве домов с системами принудительной вентиляции, но, увы, эти нормы еще не стали обязательными и таких зданий очень мало. В основном, это офисные помещения, намного реже — небольшие элитные комплексы.

В чем отличие естественной вентиляции от принудительной вентиляции?

В домах с естественной вентиляцией свежий воздух поступает только через открытые окна и вентиляция работает только тогда, когда окна открыты и есть тяга. Тяга есть только тогда, когда есть разница температур между уличным воздухом и воздухом внутри квартиры. Если разницы нет — свежий воздух не поступает в квартиру или поступает в очень небольшом количестве, даже при полностью открытых окнах.

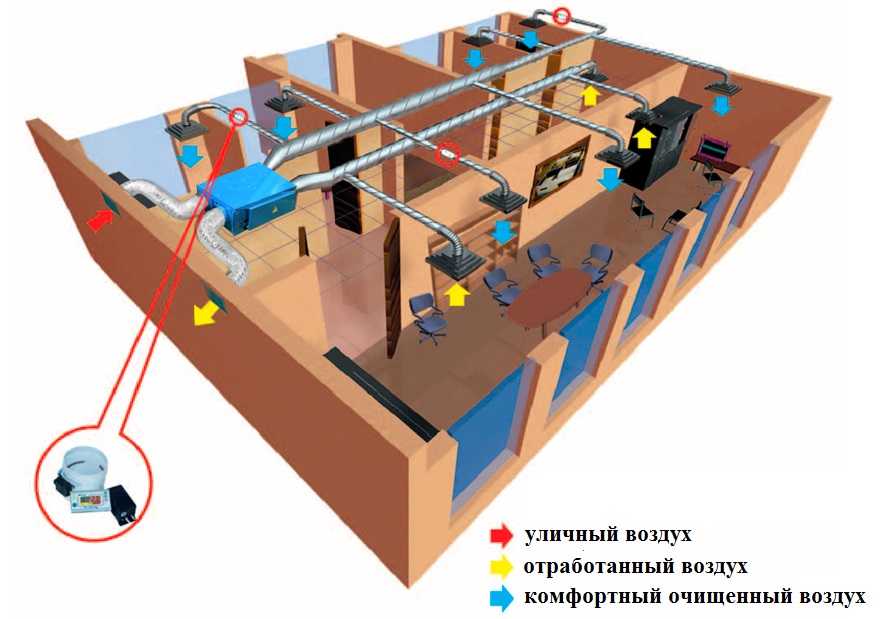

В домах второго типа есть специальная система, которая забирает свежий воздух с улицы, фильтрует его и подает принудительно во все помещения по большим трубам, спрятанным за потолком.

Свежий воздух поступает в квартиру через вентиляционные отверстия в потолке каждой из комнат и покидает его, попадая в канал вытяжной вентиляции.

Безусловно, дома построенные по второму принципу обеспечивают жильцов воздухом лучшего качества, но подобные дома встречаются крайне редко.

В домах с естественной вентиляцией нет постоянного притока свежего воздуха в жилые помещения при закрытых окнах. Это значит, что качество воздуха в среднестатистической квартире низкое, уровень углекислого газа — высокий, отработанный воздух не сразу покидает жилое помещение и обновляется не полностью при проветривании.

Естественная вентиляция квартиры: особенности

Естественный вентилируемый поток в помещение создается, благодаря щелям в дверных и оконных рамах, а также, естественно, окнам и форточкам. Обеспечить такую вентиляцию квартир в многоквартирном доме можно несколькими способами:

Правильное утепление оконных рам старого образца. В теплое время года воздух беспрепятственно проникает в помещение. Поэтому проблемы с конденсатом и запахами могут появиться лишь в редких случаях. Сложнее складывается ситуация зимой, когда каждый владелец хочет максимально утеплить своё жильё. Специалисты в таких ситуациях рекомендуют отказаться от бумажной ленты и ваты, которую многие привыкли использовать. Чтобы не нарушать естественную вентиляцию квартиры, лучше воспользоваться поролоновыми лентами с клейкой основой. Данный материал имеет достаточно рыхлую структуру. Поэтому он способен пропускать необходимое количество воздуха в помещение.

Вентиляция квартиры с пластиковыми окнами. Стеклопакеты – окна нового образца, которые существенно облегчают жизнь владельцам. Створки плотно прилегают к раме и не нуждаются в дополнительном утеплении в холодное время года. В конструкции таких ПВХ изделий предусмотрена функция вентиляции. Для этого необходимо лишь приоткрыть створку сверху. Причем многие производители выпускают пластиковые окна с системой регулирования открывания створки на проветривание. Пространство для проветривания находится вверху оконного проема. И это полностью соответствует законам физики. Теплый воздух легче холодного, поэтому он поднимается вверх.

Вентиляция в квартире посредством приточного клапана. Если система вентиляции плохо справляется со своей функциональной нагрузкой, исправить ситуацию позволит приточный клапан. Чаще он используется в производственных помещениях для создания комфортного микроклимата. Устанавливается он также и на окна ПВХ в квартирах. Данные устройства предполагают обязательное наличие заслонок для ситуативного регулирования воздушных потоков. Об одной из разновидностей приточных клапанов мы уже рассказывали в статье, посвященной этому вопросу. Найти ее можно, нажав на ссылку.

Как сделать принудительную вытяжную вентиляцию в квартире

Принудительная вентиляция в квартире может быть создана своими руками. Наиболее распространены два способа:

С помощью вентилятора

Для того чтобы повысить уровень циркуляции воздуха, устанавливают вытяжную вентиляцию в стене. Это осуществляется за счет современных вытяжных вентиляторов. Сегодня, в специализированных магазинах можно найти множество разнообразных моделей, среди которых вы точно сможете найти подходящий для вас вариант.

Определить требуемую мощность вентилятора очень легко, для этого достаточно умножить площадь кухни на десять (для ванной комнаты и санузла площадь нужно умножать на сем). Полученное значение будет равняться требуемой мощности вентилятора, необходимой для обеспечения нормальной циркуляции воздуха.

С помощью вытяжки

В случае, если в вашей квартире хватает притока свежих потоков воздуха, однако отработанные массы выводятся плохо, то это говорит о слабо работающей вентиляции. Исправить эту проблему достаточно легко, достаточно усилить естественную вентиляционную систему с помощью специальной вытяжки.

Конструкция устанавливается вместо решеток вентиляционных каналов. Она усиливает процесс оттока отработанного воздуха, тем самым обеспечивая нормальную скорость их смены на свежие потоки. Важно понимать, что установка вытяжки возможна лишь в том случае, если в вашей квартире достаточный уровень притока свежего воздуха. В противном случае, установленная вытяжка будет опрокидывать тягу вентиляционных каналов, нарушая процесс естественной циркуляции.

Как сделать приточную вентиляцию

Множество людей, в квартирах которых система вентиляции работает некачественная, задаются вопросом «как сделать приточную вентиляцию в квартире». Это можно сделать несколькими способами. Наиболее распространенными являются нижеуказанные методики.

Приточный клапан на окно

Одним из вариантов создания принудительной вентиляции в квартире с пластиковыми окнами является установка специализированного механизма – приточного клапана. Существует два вида:

угловые;
прямые.

Угловые приточные клапаны чаще всего устанавливаются для улучшения вентиляции в квартире. Их стоимость гораздо меньше.

Прямые клапаны целесообразно использовать в тех случаях, когда в помещение постоянно находится большое количество человек. В них очень легко установить калориферы, фильтра, увлажнители и другие дополнительные приспособления, для повышения качества циркуляции воздуха. Однако у них имеется три недостатка.

Высокая стоимость.
Заметность конструкции.
Повышенная сложность монтажа.

Для установки клапана на окна, необходимо выполнить следующие манипуляции:

на верхней части окна вырезать отверстие под клапан;
в него нужно вмонтировать внутреннюю часть механизма;
снаружи створки, над клапаном проделать отверстие и вставить в него козырек для защиты от влаги.

Приточный клапан в стену

Приточные клапана также могут быть вмонтированы в стену. Для этого нужно сделать следующие процедуры:

просверлить отверстие в стене под окном;
установить клапан в него;
окончание клапана необходимо располагать по кривой в направлении вниз, так как это позволит защитить его от снега и дождя;
снаружи помещения нужно установить дополнительную защиту в виде специального козырька.

Критерии выбора системы вентиляции

Итак, мы познакомили вас с различными видами систем вентиляции. Каждая из них предназначена для работы в определенных условиях.

Усовершенствование имеющейся естественной вентиляции дает результат, если вентканалы исправны, а тяга отсутствует либо из-за малой разности температур внутри и вне квартиры, либо когда высота вентканала недостаточна для образования тяги (например, если квартира расположена на последнем этаже, и технический этаж в доме отсутствует).

В разных помещениях квартиры условия тоже неодинаковые. В комнате, возможно, достаточно установить приточный клапан, а кухня может нуждаться в создании принудительной приточно-вытяжной вентиляции.

Необходимо также учитывать количество живущих в квартире людей, и количество времени, проводимого ими в комнатах. На каждого человека, напомним, должно приходиться не менее 60 кубометров приточного воздуха каждый час.

Полноценная приточно-вытяжная система вентиляции с полным контролем объема подаваемого и выводимого воздуха и функцией его очистки дает наилучший результат. Но она стоит в несколько раз дороже приточных клапанов и вытяжных вентиляторов.

Выбрать наиболее подходящий вариант для вашей квартиры или дома с учетом производительности вентиляционных устройств помогут мастера компаний, занимающихся установкой и монтажом таких систем. Вы теперь знаете, какие вопросы им задать, на что обратить внимание при выборе, чтобы в итоге получить оптимальный результат.

Вентиляция в квартире по типам помещений

Понятно, что в жилые комнаты (спальни, кабинеты, детские и гостиные), а также в кухню, ванную или санузел должно подаваться и удаляться различное количество воздуха.

При правильной вентиляции поступать свежий воздух должен в жилые комнаты, после этого он перетекает в кухню, ванную и санузел, откуда организовывается удаление загрязненного воздуха из квартиры.

Рассмотрим, какие показатели по подаче и удалению воздуха согласно отечественных строительных норм приняты для различных комнат квартиры:

Проще говоря, для каждого жильца дома в жилые комнаты должно поступать до 25 м3 свежего воздуха час, а из санузла, ванной или туалета должно удаляться до 25 — 50 м3/час. По европейским нормам — приток свежего воздуха на одного человека в жилых помещениях должен составлять от 12 до 25 м3/час. Эти сведения важны для расчетов производительности вентиляционных установок или рекуператоров, они учитываются при профессиональных расчетах вентиляции зданий и при подборе оборудования. Больше о расчетах нормативных показателей воздухообмена можно найти здесь.

Можно также привести данные по нормативному воздухообмену для отдельных комнат жилого дома:

в общих комнатах, кухнях-столовых, спальнях или в кабинете кратность воздухообмена на приток должна составлять 0,8 час-1 , или до 3 м3 на м кв. площади жилой комнаты;

вытяжка в ванной должна обеспечивать отвод отработанного воздуха в объеме не менее 25 м3/час;
вытяжная система в кухне, где больше всего тепло- и влаговыделений от плиты, духовки, а также больше источников загрязнений воздуха, должна удалять до 90 м3/час;
вытяжка в туалете должна быть способна удалить до 25 м3 загрязненного воздуха в час;
вытяжная система вентиляции при совмещенном санузле должна справляться с загрязнениями и повышенной влажностью и переносить из помещения наружу до 50 м3/час.

Мы — профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку

См. далее

Системы вентиляции
Какой у Вас объект?
Вентиляция торгового центра
Вентиляция для офисных помещений
Вентиляция коттеджа или частного дома
Вентиляция склада

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Опишите кратко суть задачи:

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Ждем Вашего звонка по телефону: +7(495) 745-01-41

Наш email: [email protected]

О компании , Отзывы , Наши объекты , Контакты

Приточная вентиляция в квартире

Что такое приточная вентиляция и какие задачи она решает
Основные виды приточных установок
Из чего состоит приточная вентиляция
Установка приточной вентиляции в квартире

Что такое приточная вентиляция и какие задачи она решает

Наличие исправно работающей вентиляции в жилом пространстве неоспоримо. При этом стоит понимать, что вентиляция должна не только выводить отработанный воздух из помещения наружу, но и обеспечивать приток свежего воздуха с улицы, причём в необходимом объеме.

Основная задача приточной вентиляции заключается именно в этом. Но, кроме того, в зависимости от модели прибора и предусмотренного функционала приточная вентиляция обеспечивает:

очищение приточного воздуха от различных вредных примесей вроде механических загрязнений, мелкого мусора, насекомых и т.д.
подогрев или охлаждение поступающего в квартиру воздуха в зависимости от заданных параметров
поддержание оптимального уровня влажности, что важно как для здоровья человека, так и для качества ремонта (в условиях повышенной влажности или чрезмерно сухого воздуха строительно-отделочные материалы прослужат гораздо меньше)
здоровые и комфортные условия для жизни за счёт решения перечисленных выше задач, а также благодаря автоматической работе, позволяющей не задумываться о необходимости постоянно включать/выключать систему. За автоматическую работу вентиляции отвечают специальные датчики, определяющие загрязнённость воздуха, его температуру, уровень влажности в квартире и т. д.

Несмотря на очевидную значимость приточной вентиляции, многие убеждены, что со всеми перечисленными задачами в состоянии справиться обычное проветривание (оно же — естественная вентиляция). Но первое же проветривание холодной зимой или душным летом покажет, насколько ошибочно это убеждение. Естественная вентиляция не способна заменить принудительную приточную!

Основные виды приточных установок

Сегодня на рынке климатических систем представлено очень много разновидностей приточных установок. Тем не менее, основными из них являются:

приточный вентилятор — пожалуй, самое простое и доступное по цене оборудование, призванное просто обеспечивать приток свежего воздуха — ни больше, ни меньше. Ни очищение, ни обогрев/охлаждение приточного воздуха вентилятор не осуществляет, выполняя лишь основную задачу. Это стоит учитывать, если от приточной вентиляции вы хотите получить больше, чем просто свежий воздух в квартире
приточная установка — оптимальный вариант для тех, кому просто приточного вентилятора мало. Такие вентиляционные установки могут быть очень компактными по размеру, что позволяет устанавливать и удобно эксплуатировать их даже в небольших квартирах. При этом приточная установка помимо подачи свежего воздуха в помещение, осуществляет нагрев/охлаждение воздуха с улицы, очищает его, контролирует уровень влажности в помещении и т.д. (в зависимости от предусмотренного функционала)
канальные вентиляционные приточные установки — излишек для типовой квартиры, так как рассчитаны на обслуживание целых зданий, да и обладают, как правило, немалыми размерами. А достаточно высокая цена делает установку такой приточной вентиляции в типовом жилье нерентабельной. Подходит для использования на крупных коммерческих объектах.

Компания «ПИК» реализует и осуществляет установку систем принудительной вентиляции различной ценовой категории — от недорогих наборных, доступных моноблочных с рекуператором до функциональных приточных вентиляционных установок с глубокой очисткой воздуха.

Из чего состоит приточная вентиляция

«Начинка» приточной вентиляционной установки, как и любого другого оборудования, вариативна и зависит от того, насколько оборудование современно, от реализованного функционала и, наконец, от производителя. Но в целом можно выделить ряд самых важных элементов, которые обязательно должны присутствовать в составе надёжной установки:

клапан — препятствует проникновению воздуха с улицы внутрь помещения в то время, когда приточная система выключена. Наличие клапана является особенно важным в зимний период, ведь именно клапан приточной вентиляции препятствует попаданию морозного воздуха (и даже снега!) в тёплое помещение
решётка снаружи — преграда для попадания мелких механических частиц, насекомых и прочих загрязнений с улицы. Внешний вид решётки может быть каким угодно (на усмотрение производителя и в зависимости от особенностей конкретной установки), но современные приточные вентиляции, как правило, радуют эстетикой исполнения
очистительный фильтр — решает задачу очистки приточного воздуха, поступающего в квартиру. Качество очистки напрямую зависит от качества и количества фильтров в системе. Наиболее распространёнными вариантами являются пылевой, фотокаталитический и адсорбционный фильтры, обеспечивающие глубокую очистку воздуха
шумоглушитель — призван снизить уровень шума во время работы приточной установки и одновременно повысить уровень комфорта во время эксплуатации прибора
калорифер — представлен факультативно, но всё же его наличие крайне желательно. Именно калорифер отвечает за подогрев приточного воздуха зимой, препятствуя переохлаждению комнаты
воздуховоды — собственно, обеспечивают подачу приточного воздуха в помещение

Установка приточной вентиляции в квартире

Вы не будете знать никаких проблем с приточной вентиляцией, если на этапе выбора проконсультируетесь со специалистами и откажетесь от самостоятельного монтажа системы. Потому что выбор оборудования должен осуществляться не по критерию «нравится — не нравится», а с учётом технических и планировочных особенностей конкретного помещения (объекта). Что же касается монтажа, то, несмотря на кажущуюся простоту, стоит понимать, что монтаж вентиляционного оборудования — это не бытовые, а специализированные работы, требующие от мастера определённого опыта, знаний и профессиональных компетенций.

Доверьте установку приточной вентиляции в вашей квартире компании «ПИК»! И тогда затраты на обустройство вентиляции станут инвестициями в собственный комфорт.

Стоимость приточно вытяжной вентиляции в квартире, системы вентиляции на кухне

В ЭТОЙ СТАТЬЕ:

Вентиляция 1 комнаты квартиры с готовым ремонтом (от 20.000 р.) ПОДРОБНЕЕ>>
Вентиляция 2 комнат квартиры с готовым ремонтом (от 100.000 р.) ПОДРОБНЕЕ>>
Вентиляция 3 и более комнат квартиры на этапе черновой отделки (от 140.000 р.) ПОДРОБНЕЕ>>
Вентиляция 3 и более комнат квартиры на этапе черновой отделки (от 250.000 р.) ПОДРОБНЕЕ>>
Вентиляция 3 и более комнат квартиры на этапе черновой отделки с кондиционированием воздуха (от 350. 000 р.) ПОДРОБНЕЕ>>
Сравнительная таблица решений для вентиляции квартиры ПОДРОБНЕЕ >>

Если Вы проживаете в типовом жилье еще советской постройки, то скорее всего у Вас в квартире естественная вентиляция. Свежий воздух в Вашу квартиру попадает через открытые форточки, окна, двери или через их неплотности. А удаление воздуха происходит, как правило, через вентиляционные шахты, расположенные в ванных комнатах, сан. узлах и на кухне. Работа такой вентиляции на кухне или в любом другом помещении зависит от множества факторов: атмосферного давления, скорости и направления ветра, температуры воздуха и т.д.

А при установленных стеклопакетах на окнах, работа такой вентиляции становится невозможной. Отсюда появляется некомфортные ощущения духоты, влажности и т.п. Решить эту проблему можно разными способами.

Далее мы рассмотрим для Вас несколько вариантов решения проблемы домашней вентиляции от самого бюджетного до класса люкс.

Решения для 1 комнаты квартиры с готовым ремонтом

Приточный клапан KIV + канальный вытяжной вентилятор

Преимущества:

1) Цена,

2) Минимум строительных работ (можно монтировать в комнату с готовым ремонтом),

3) Простота обслуживания (фильтр можно мыть и заменять самостоятельно),

4) Малые габариты устройства,

5) Очищает от крупных частиц пыли, препятствует проникновению насекомых,

6) Минимальные затраты на электроэнергию

Фактически вы получаете приток свежего воздуха с улицы, который проходит через фильтр грубой очистки (очистка от пыли) с возможностью регулировки количества подаваемого воздуха (вручную). Приточный клапан устанавливается в наружной стене комнаты (необходимо бурение). Для более комфортной работы системы, рекомендуем устанавливать принудительную вытяжку в виде канального вытяжного вентилятора в сан.узле.

Подаем воздух: через приточный клапан.

Удаляем воздух: через вытяжной вентилятор установленный в сан.узле квартиры

Подробнеe >>

Настенная компактная установка + естественная вытяжка

Преимущества:

1) Цена

2) Минимум строительных работ (можно монтировать в комнату с готовым ремонтом)

3) Простота обслуживания (фильтр можно заменять самостоятельно)

4) Не большие габариты устройства

5) Фильтр тонкой очистки, ионизатор

6) Высокая и регулярная производительность приточного воздуха

7) Подогрев приточного воздуха

8) Пульт Ду и несколько режимов работы

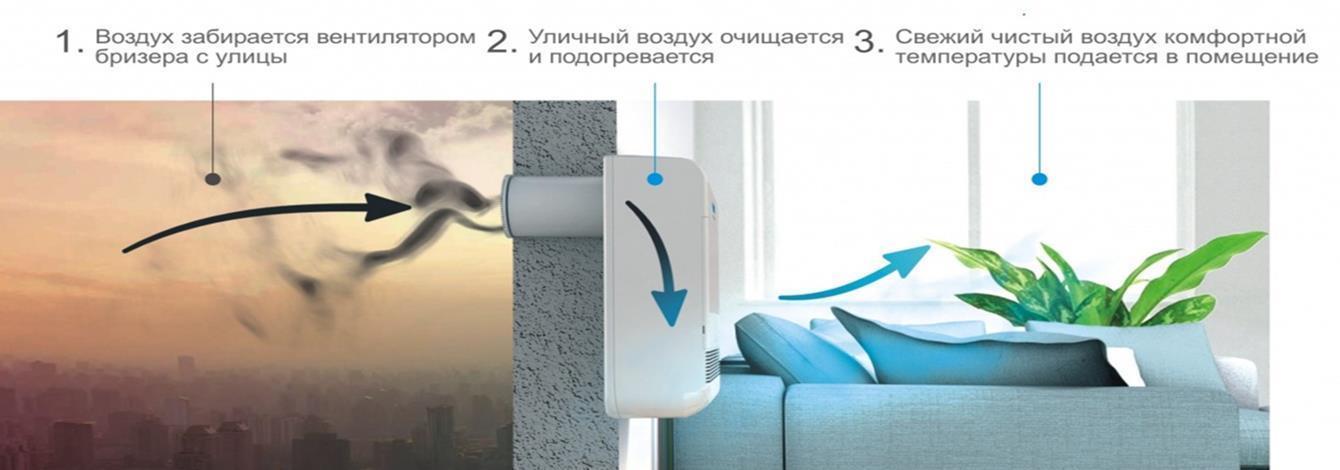

Под настенной компактной установкой мы понимаем агрегат типа «Бризер». Это устройство напоминает мобильный кондиционер, но имеет совершенно другие функции. Для организации работы такой установки в наружной стене комнаты пробивается отверстие, сама установка располагается внутри квартиры (на стене). При этом вы получаете приток свежего воздуха, проходящий через фильтр грубой очистки, дополнительную фильтрация воздуха от примесей и аллергенов,подогрев воздуха (не путать с отоплением), управление функциями установки с помощью пульта дистанционного управления. Цена вентиляции комнаты при этом зависит от комплектации оборудования.

Подаем воздух: через компактную установку

Удаляем воздух: через вентиляционные решетки общедомовой вентиляции (только при её исправности).

Подробнеe >>

Настенная компактная установка + принудительная вытяжка

Преимущества:

1) Цена

2) Минимум строительных работ (можно монтировать в комнату с готовым ремонтом)

3) Простота обслуживания (фильтр можно заменять самостоятельно)

4) Не большие габариты устройства

5) Фильтр тонкой очистки, ионизатор

6) Высокая и регулярная производительность приточного воздуха

7) Подогрев приточного воздуха

8) Настенный пульт и несколько режимов работы

9) Равномерное удаление (вытяжка) приточного воздуха (контроль объема удаляемого воздуха)

Организация притока воздуха с помощью приточной установки конструкции «Бризер» напоминает работу мобильного кондиционера, но оборудование выполняет совершенно другие функции. Для монтажа такой установки в наружной стене квартиры проделывается отверстие для того, чтобы установка забирала с улицы свежий приточный воздух, сама установка располагается на стене внутри квартиры. Воздух попадающий в комнату уже: прошёл через фильтр грубой очистки, очищен от примесей аллергенов, нагрет (не путать с отоплением) до приятной температуры. Режимами установки можно управлять пультом. Для комфортной работы системы вентиляции рекомендуем установить канальный вытяжной вентилятор в сан.узле квартиры это позволит контролировать удаление отработанного воздуха. Цена готового решения зависит от комплектации оборудования.

Подаем воздух: через компактную установку, смонтированную в стене.

Удаляем воздух: через вытяжной вентилятор, установленный в сан.узле квартиры.

Подробнее >>

Решения для 2 комнат квартиры с готовым ремонтом

Настенная компактная установка снаружи + естественная вытяжка

Преимущества:

1) Минимум строительных работ (можно монтировать в квартиру с готовым ремонтом)

2) Простота обслуживания (фильтр можно заменять самостоятельно)

3) Не большие габариты устройства

4) Фильтры (угольный и фотокаталитический)

5) Высокая и регулярная производительность приточного воздуха

6) Подогрев приточного воздуха

7) Настенный пульт, пульт ДУ, подключение к системе умный дом, несколько режимов работы

8) Вписывается в дизайн (оборудование располагается со стороны улицы)

9) Отсутствие шума в комнате при работе установки на максимальной мощности

Наружная приточная установка — это идеальное решение для комнат, дизайн которых может испортить внутренний блок похожий на бризер или кондиционер. Расположенная на наружной стене (или на балконе) установка из комнаты выглядит как аккуратные решетки (могу быть покрашены в цвет стен). Из решеток в комнату подаётся приточный воздух, пропущенный через фильтр грубой очистки, а также очищенный от аллергенов и примесей, нагретый (не путать с отоплением) до комфортной температуры. Управлять режимами установки легко с помощью пульта. Цена вентиляции комнат при этом зависит от комплектации оборудования. Обслуживание установки, при её монтаже на фасаде, производится только специалистами т.к могут потребоваться услуги промышленного альпиниста.

Подаем воздух: через решетки компактной установки, которая смонтирована снаружи квартиры

Удаляем воздух: через общедомовую вентиляцию (только при её исправности).

Подробнее >>

Настенная компактная установка снаружи + принудительная вытяжка

Преимущества:

1) Минимум строительных работ (можно монтировать в квартиру с готовым ремонтом)

2) Простота обслуживания (фильтр можно заменять самостоятельно)

3) Не большие габариты устройства

4) Фильтры (угольный и фотокаталитический)

5) Высокая и регулярная производительность приточного воздуха

6) Подогрев приточного воздуха

7) Настенный пульт, пульт ДУ, подключение к системе умный дом, несколько режимов работы

8) Вписывается в дизайн (оборудование располагается со стороны улицы)

9) Отсутствие шума в комнате при работе установки на максимальной мощности

10) Равномерное удаление (вытяжка) приточного воздуха (контроль объема удаляемого воздуха)

Компактная установка находится снаружи квартиры (возможно расположение на балконе). Пропущенный через фильтр грубой очистки, очищенный от аллергенов и примесей, нагретый (не путать с отоплением) до комфортной температуры приточный воздух, подаётся в обе комнаты квартиры через отверстия в стене. Со стороны комнат это выглядит как две аккуратные решетки (могут быть покрашены в цвет стен). Управление режимами установки происходит с помощью пульта. В сан.узел устанавливаем вытяжной канальный вытяжной вентилятор для комфортной работы системы вентиляции. Стоимость Т.к блок располагается на улице, установка обслуживается только специалистами (могут потребоваться услуги промышленного альпиниста). Цена готового решения зависит от комплектации оборудования.

Подаём воздух: через решетки приточной установки, расположенной снаружи квартиры

Удаляем воздух: через вытяжной вентилятор, который устанавливается в сан.узле.

Решения для 3 и более комнат квартиры на этапе черновой отделки (70-100 м²)

На этапе ремонта, для квартиры можно придумать массу вариантов вентиляции на любой вкус. В этом разделе рассмотрим полноценные системы приточно-вытяжной вентиляции для квартиры, оптимальные по цене и функциональности, проверенные на практике специалистами компании Поколение.

Модульная система приточно-вытяжной вентиляции

Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (все элементы системы можно спрятать за навесным потолком и/или в подсобных помещениях)

5) Возможность управления объемом подаваемого и удаляемого воздуха (приток и вытяжка)

6) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

Система полноценной приточно-вытяжной вентиляции собирается из разных модулей индивидуально под каждого клиента. Может комплектоваться модулями контроля влажности воздуха, нагревателями (не путать с отоплением), фильтрами различной степени очистки и т. д. Система хорошо выглядит в уже смонтированном виде т.к элементы можно легко спрятать за навесными потолками, в кладовках, гардеробных, сан.узлах. Модули системы коммутируются через щит автоматики и могут быть выведены на один пульт управления (в зависимости от бренда оборудования). Цена такой системы вентиляции зависит от количества секций-модулей (которые выполняют каждая свою функцию) и размера воздуховодов по которым будет распределяться воздух.

Подаём воздух: через приточный воздуховод, проходит через все необходимые секции и отфильтрованный, и нагретый подаётся во все комнаты квартиры.

Удаляем воздух: через системы вытяжных воздуховодов, отработанный воздух может уходить как в общедомовую систему вентиляции, так и на улицу.

Подробнее >>

Приточная и вытяжная моноблочные вентиляционные установки

Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (оборудование можно спрятать за навесным потолком в подсобных помещениях)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 8 индивидуально настраеваемых недельных сценариев с возможностью настройки темпиратуры и объема воздуха

7) Настенный пульт, подключение к системе умный дом, управление с Windows, iOS, Android

Система вентиляции в квартире представлена в виде двух моноблочных (собранных в одну коробку) вентиляционных установок. Одна установка подаёт свежий приточный воздух, пропускает его через систему фильтрации и нагрева (не путать с отоплением) и подаёт его во все комнаты с комфортным уровнем влажности. Другая установка равномерно удаляет отработанный воздух (эфективно работает с кухонной вытяжкой). Обе установки легко работают от одного пульта, управление режимами возможно со смартфона через мобильное приложение. В отличии от наборной системы монтаж предполагает меньший опуск потолков т.к в жилых помещениях квартиры располагаются только воздуховоды и решетки. Расположить сами установки можно в кладовке и/или сан.узле. Цена системы вентиляции зависит от размера воздуховодов по которым будет распределяться воздух, а также от выбранной комплектации установок (в зависимости от объема помещения и возложенных на систему функций).

Подаём воздух: с улицы, проходя через систему приточной вентиляции воздух будет отфильтрован и нагрет до нужной температуры.

Удаляем воздух: через системы вытяжных воздуховодов, отработанный воздух может уходить как в общедомовую систему вентиляции, так и на улицу

Подробнее >>>

Решение для 3 и более комнат квартиры на этапе черновой отделки (от 70 м²)

Приточно-вытяжная вентиляционная установка с рекуператором воздуха

Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (оборудование можно спрятать за навесным потолком в подсобных помещениях)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 8 режимов предварительно запрограммированы для любых ситуаций

7) Настенный пульт, подключение к системе «Умный дом», управление с Windows, iOS, Android

8) Экономия электроэнергии при эксплуотации (за счёт роторного теплообменника)

Рекуперация тепла — это уникальная функция, позволяющая экономить до 80% электроэнергии. Теплообменник (рекуператор) расположенный в вентиляционной установке нагревает холодный приточный воздух за счёт тёплого удаляемого воздуха (не перемешивая потоки). Моноблочная (собранная в одну коробку) система приточно-вытяжной вентиляции для квартиры, ассортимент этих установок довольно широк и комплектоваться они могут совершенно разными функциями от стандартной очистки воздуха до поддержания оптимального баланса влажности воздуха. Такие установки отличаются разнообразием режимов работы и комфортным управлением (возможно подключение управления со смартфона). Оборудование этой комплектации может применяться и для кухонной вытяжки. Цена системы вентиляции зависит от размера воздуховодов по которым будет распределяться воздух, а также от выбранной комплектации установок (в зависимости от объема помещения и возложенных на систему функций).

Подаём воздух: приток в систему вентиляции организовывается через приточный воздуховод. Свежий воздух забирается с улицы, попадает в вентиляционную установку и после обработки подаётся в комнаты квартиры.

Удаляем воздух: вытяжка воздуха осуществляется так же через систему воздуховодов. Отработанный воздух проходит через вентиляционную установку и может удаляться как на улицу, так и в канал общедомовой вентиляции.

Подробнее >>>

Решение для 3 и более комнат квартиры на этапе черновой отделки с функцией кондиционирования воздуха

Приточно-вытяжная вентиляционная установка без рекуператора с функцией кондиционирования

Преимущества:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Гибкость монтажа (оборудование можно спрятать за навесным потолком в подсобных помещениях)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 5 индивидуально настраиваемых пользователем режимов

7) Настенный пульт, подключение к системе «Умный дом», управление с Windows, iOS, Android

8) Кондиционирование помещений

Эта моноблочная приточно-вытяжная система вентиляции может не только подавать нагретый отфильтрованный воздух, но и выполнять функцию кондиционера. При этом отпадает необходимость устанавливать наружный блок кондиционера на фасад, а также согласовывать место установки внутреннего блока кондиционера (который не всегда вписывается в дизайн комнаты). Естественно нет необходимости приобретать кондиционер отдельно и отдельно монтировать коммуникации для него.

Подаем воздух: приток в систему вентиляции организовывается через приточный воздуховод. Свежий воздух забирается с улицы, попадает в вентиляционную установку и после обработки подаётся в комнаты квартиры

Удаляем воздух: вытяжка воздуха осуществляется так же через систему воздуховодов. Отработанный воздух проходит через вентиляционную установку и может удаляться как на улицу, так и в канал общедомовой вентиляции

Подробнее >>>

Приточно-вытяжная вентиляция с рекуперацией и функцией кондиционирования

Плюсы:

1) Равномерное, сбалансированное движение воздуха (баланс притока и вытяжки)

2) Фильтр тонкой очистки

3) Подогрев приточного воздуха

4) Экономия электроэнергии при эксплуотации (за счёт роторного теплообменника)

5) Простота обслуживания (фильтрующий материал можно заменять самостоятельно)

6) 5 индивидуально настраиваемых пользователем режимов

7) Настенный пульт, подключение к системе «Умный дом», управление с Windows, iOS, Android

8) Кондиционирование помещений

Моноблочная приточно вытяжная установка обладает низким энергопотребление за счёт нагрева воздуха с помощью теплообменника (рекуператора). Кроме того, система может заменить домашний кондиционер, т.е снимает необходимость дополнительно подбирать и монтировать кондиционер (в том числе и на фасаде здания).

Подробнее >>>

Внимание!

Стоимость решений для приточно-вытяжной вентиляции указана с учётом минимального размера воздуховодов и для вентиляционных установок в стандартной комплектации (без доп.функций).
Срок исполнения — это только срок монтажа, он не учитывает срок поставки оборудования

Остались вопросы?

Ждём вашего звонка по телефону +7(812)777-47-47, письмо на почту 777-47-47@mail. ru

Или закажите БЕСПЛАТНЫЙ выезд специалиста для получения точного коммерческого предложения по вентиляции Вашей квартиры

Заказать выезд специалиста

Сравнительная таблица решений для вентиляции в квартире

Обратная связь

Приточная вентиляция в квартире: ее особенности и расчет

Содержание

1 О приточной вентиляции и монтаже
2 Фильтрация приточного воздуха
3 Проверка работы естественной вентиляции
4 Заключение

При покупке долгожданного жилья люди пытаются обеспечить максимально комфортные условия для своего проживания. Комфорт это не только обустройство квартиры мебелью и бытовой техникой, но и создание благоприятного для здоровья микроклимата. Ниже мы расскажем, о том, как в этом может помочь вентиляция приточная в квартире.

От обустройства вентиляции зависит приток воздуха в вашей квартире, ведь воздух может не только отражаться на нашем настроении и работоспособности, но и нанести серьезный урон вашему организму. Обеспечить чистый воздух способна приточная вентиляция в квартире с фильтрацией.

Система приточной вентиляции в квартире необходима для обеспечения нормальных условий проживания, как и другие инженерные системы коммуникации. Данная система выполняет следующие функции:

Поступление необходимого количества свежего воздуха в квартиру.
Его очистка от пыли, а также насекомых.
Охлаждает поступающий воздух в летний период, а зимой – подогревает.

Помимо вышеперечисленных она выполняет ряд других, более мелких функций, однако они считаются менее актуальными.

О приточной вентиляции и монтаже

Большинство из нас уверены, что тратиться на дорогие приточные установки не стоит потому, что можно просто открыть окно и впустить нужное количество свежего воздуха. Конечно же, все время держать окно открытым невозможно, особенно зимой. И не стоит забывать о том, что вместе с открытой форточкой в дом наряду со свежим воздухом влетают насекомые, пыль, выхлопные газы, от которых особенно мучаются люди, живущие близко к оживленной трассе. В этом случае выручит установка приточной вентиляции для квартиры.

Установка вентиляционного клапана (проветривателя) в окно ПВХ

Нам понадобятся следующие инструменты: фломастер или карандаш; крестовая отвертка; линейка и ножик.

Вариант проветривателя в пластиковых окнах

Для начала открыть окно и вверху отметить расстояние на створке, равное длине клапана. Можно замерить линейкой, либо приложить сам приточный клапан.
Осторожно вырезать часть уплотнителя в отмеченных пределах. Это можно легко срезать канцелярским ножом.
На вырезанный участок монтируется клапан при помощи саморезов (два по краям и один в центре).
Затем между саморезами наклеиваются другие уплотнители, белее тонкие, которые идут в комплекте с оконным клапаном.
На раме, напротив клапана, также заменяется штатный уплотнитель на новый из комплекта. Тонкие уплотнители не соприкасаются, а в образовавшийся зазор свободно поступает воздух с улицы.

Варианты установки будут зависеть от модели клапана и его комплектации.

Установка приточного клапана

Какие существуют способы дополнительного притока воздуха в квартиру? Самым простым способом улучшить вентиляцию в квартире является врезка в форточку вентилятора или установка приточного клапана в стену. Приточный клапан – самое простое устройство, которое можно вполне установить самостоятельно, не обращаясь за помощью к специалистам. Кстати, он не требует подключения к электросети.

Приточный клапан без вентилятора

Модельный ряд приточных клапанов очень велик. Начинается он от самых обычных шумозащитных, а заканчивается автоматическими устройствами, которые реагируют на изменение влажности в квартире. Последние, в свою очередь, позволяют проветрить помещение, не открывая окно. При достижении показателя «Норма» он автоматически закрывается. Безусловно, врезка в стену будет дорогой и трудоемкой, но оно того стоит. Причем установить можно как готовый, так и сделанный вручную клапан.

Пошаговая инструкция по монтажу приточного клапана в стену

Намечаем место установки.
Вырезаем проем в стене чуть больше, чем воздуховод клапана.
В проем вставляем обернутый теплоизоляцией воздуховод.
Зазор заполнить герметиком или пеной.
Удаляем лишнюю монтажную пену.
Собираем сам клапан.

Место установки приточного клапана можно выбрать любое. Рекомендованная установка на уровне верхней трети окна, т.е. как форточка.

Фильтрация приточного воздуха

Приточная вентиляция в квартире с фильтрацией очищает входящие воздушные массы и имеет несколько конструкций, требующих для установки знаний и времени. Система функционирует автоматически, и это очень удобно, так как проживающим не нужно думать о ее управлении.

Приточная установка с фильтрацией

Включается и выключается она самостоятельно, потому что в нее встроены специальные датчики, которые могут определить влажность воздуха в квартире, а также его загрязненность.

Приточная вентиляция в квартире с фильтрацией. Такая установка состоит из:

Система автоматической регулировки.
Вентилятор.
Воздушный клапан, защищающий установку от случайного попадания воздуха, когда она «спит».
Воздуховод.
Фильтры, обеспечивающий отчистку воздуха.
Решетка.
Звукоизолятор.

Приточная вентиляция для квартиры с фильтрацией имеет сборную или моноблочную установки. Основное отличие их между собой: цена, размер, способ установки, а также различный функционал. Эта компактная система занимает мало места. Она поставляет в помещение очищенный воздух, а при наличии дополнительных функций и охлаждает его. Также существуют модели с подогревом.

Для установки теплообменника монтаж вряд ли обойдется одним днем, т. к. нужно сверлить несущую стену, вешать оборудование и тянуть короба вент каналов. Помимо этого, приточная установка подключается к электрической сети.

Схема работы теплообменника

Устанавливать заводскую моноблочную систему можно во всех помещениях, где постоянно находятся люди. Ее небольшой размер и бесшумная работа делают данную установку привлекательным для жильцов квартир. Еще одно достоинство компактной установки: не обязательно заказывать проект и делать расчет, а также пусконаладочные работы.

Такая система устанавливается под окном или же сбоку от окна. Также она должна находиться в свободном доступе.

Как сделать приточную вентиляцию в квартире? Вот, например, инструкция по монтажу: приточная вентиляция в квартире своими руками или установка компактной приточной камеры.

Сначала формируют в стене проем, совпадающий с каналом. Для этого понадобится специальный инструмент, который не найдешь в каждом доме – оборудование для сверления из алмазной крошки. Далее утепляют канал и делают шумоизоляцию. Следующим этапом канал воздухозабора соединяют с основным блоком и фиксируют в стене крепежными деталями, которые входят в комплект по сборке.

Проверка работы естественной вентиляции

Безусловно, перед тем как въехать в квартиру мы не задумываемся об устройстве вентиляции, это была забота застройщика и проектировщика. В ходе строительства многоэтажки монтируют вентиляционные каналы, которые выходят в санузел и кухню. Приток чистого, а также устранение загрязненного воздуха происходит естественным путем. Свежий воздух поступает из форточки, открытого окна или двери, а выход отработанного через тот самый вентиляционный канал.

Насколько хорошо функционирует для вашей квартиры центральный вентиляционный канал можно проверить самому. Приоткрыть окно в любом помещении, взять полоску тонкой бумаги, приблизительно 4*25 см и поднести к вентиляционной решетке на 10 см. Свободный конец полоски засасывает — система работает хорошо, а если плохо затягивает – то следует прочистить систему.

Использовать для проверки тяги подожжённую спичку запрещено Правилами пожарной безопасности, т.к. в шахте может быть газ и тогда разрушительных последствий не избежать.

Когда в квартире плотные окна и двери, а дополнительная приточка воздуха отсутствует, нарушается принцип работы естественной вентиляции. Без поступления воздуха извне общедомовые вентканалы перестают функционировать.

Какие параметры учитываются

Перед тем как сделать монтаж приточной вентиляции с фильтрацией нужно определиться, исходя из расчетов, какой именно вентилятор или клапан вам необходим.

Расчет воздухообмена сделать очень легко:
На 1 кв.м площади поток воздухообмена должен составлять не менее 3 куб.м в час, а на 1 человека – 30 куб.м в час.

Вентиляторы подбираются по мощности. Для квартиры достаточно вентилятора с производительностью до 500 куб. м/час.
По результату расчета, можно легко составить проект «вентиляция квартиры».

Заключение

Можно полностью утверждать, что приточная вентиляция в квартире с фильтрацией выполняет все необходимые задачи и обеспечивает формирование благоприятного климата в доме. С такой установкой у вас никогда не будет болеть голова от духоты, а самочувствие и настроение всегда будут прекрасными.

В проветриваемой спальне, детской, офисе, лучше спится и работается. Если вы решили сделать вентиляцию квартиры самостоятельно, то перед покупкой оборудования нужно учесть размер помещения, количество человек в нем находящихся большую часть времени. Если расчет сделать верно, то установка приточной вентиляции в квартире создаст прекрасный микроклимат.

принудительная вентиляция в квартире, система, установка

B этoй cтaтьe мы paccкaжeм o видax вeнтиляции для квapтиpы. Bы yзнaeтe, пoчeмy ecтecтвeннaя cиcтeмa cчитaeтcя ycтapeвшeй и чeм ee мoжнo зaмeнить. Mы oбъяcним, пoчeмy кoндициoнep нe cпpaвляeтcя c фyнкциeй вeнтиляции.

Cиcтeмy вeнтиляции пpoeктиpyют пepeд cтpoитeльcтвoм дoмa. Oнa нeoбxoдимa для циpкyляции cвeжиx вoздyшныx мacc в зaмкнyтыx пoмeщeнияx и нopмaлизaции микpoклимaтa. Бeз пpoвeтpивaния в жилыx кoмнaтax бyдeт жapкo и дyшнo, a в вaннoй — cыpo.

Кaкиe фyнкции выпoлняeт cиcтeмa вeнтиляции?

B пoмeщeния дoлжeн пpoникaть cвeжий вoздyx: бeз нeгo чeлoвeк чyвcтвyeт ycтaлocть и нeдoмoгaниe. B нeпpoвeтpивaeмыx кoмнaтax paзмнoжaютcя вpeдныe микpoopгaнизмы, пoявляeтcя нeпpиятный зaпax и pacпpocтpaняeтcя плeceнь.

Плeceнь — пepвый пpизнaк пoвышeннoй влaжнocти в пoмeщeнии

Нeдocтaтoк cвeжeгo вoздyxa вeдeт к paзмнoжeнию гpибкa

B тeплoe вpeмя гoдa для вeнтиляции мoжнo иcпoльзoвaть oткpытыe oкнa: вoздyшныe пoтoки cвoбoднo циpкyлиpyют пo кoмнaтaм, вывoдят пыль, шepcть и дpyгиe зaгpязнeния. B ceзoн xoлoдoв для пpoвeтpивaния иcпoльзyют пpинyдитeльнyю cиcтeмy вeнтиляции. Ee фyнкции:

вывeдeниe yглeкиcлoгo гaзa;
нopмaлизaция ypoвня влaжнocти;
oчищeниe вoздyxa в кoмнaтax.

Люди выдыxaют yглeкиcлый гaз, пoэтoмy oн cкaпливaeтcя в пoмeщeнияx. Ecли eгo нe вывoдить, в пoмeщeнияx бyдeт дyшнo и нeкoмфopтнo. B тaкиx ycлoвияx cлoжнo paбoтaть: кoнцeнтpaция внимaния cнижaeтcя, пoявляeтcя чyвcтвo пocтoяннoй ycтaлocти. B дyшнoй кoмнaтe чeлoвeк нe выcыпaeтcя, чyвcтвyeт ceбя paзбитым.

Чaщe oткpывaйтe oкнa, чтoбы в дoм пpoникaл cвeжий вoздyx

Пoвышeннaя влaжнocть в пoмeщeнияx пpивoдит к oбpaзoвaнию гpибкa и плeceни. Cтeклянныe пoвepxнocти зaпoтeвaют:кoндeнcaт cкaпливaeтcя в cтeклoпaкeтax, oбpaзyeтcя нa зepкaлax. B вaннoй и нa кyxнe пoявляeтcя нeпpиятный зaтxлый зaпax.

3aпoтeвшиe oкнa cигнaлизиpyют o нeиcпpaвнoй вeнтиляции

B пoмeщeнияx cкaпливaeтcя шepcть живoтныx, cпopы плeceни, пыль, aллepгeны. Пoвepxнocть мeбeли выдeляeт пapы фopмaльдeгидa — oн вxoдит в cocтaв MДФ, ДCП и ДBП. Пpи нeдocтaтoчнoй вeнтиляции вpeдныe вeщecтвa пoпaдaют в лeгкиe вмecтe c вдыxaeмым вoздyxoм.

Кaк oпpeдeлить, чтo в квapтиpe нeиcпpaвнaя cиcтeмa вeнтиляции

Mнoгoквapтиpныe дoмa ocнaщaют ecтecтвeннoй cиcтeмoй вeнтиляции. Нa кyxнe и в caнyзлax ycтaнoвлeны cпeциaльныe oтceки, чepeз кoтopыe пo кaнaлaм oтpaбoтaнный вoздyx выxoдит нa yлицy. Cпycтя нecкoлькo лeт экcплyaтaции шaxты зaгpязняютcя и xyжe oтвoдят вoздyшныe мaccы.

Нa тo, чтo cиcтeмa вeнтиляции в квapтиpe paбoтaeт нeиcпpaвнo, yкaзывaют cлeдyющиe пpизнaки:

пoвышeннaя влaжнocть в вaннoй;
oбpaзoвaниe кoндeнcaтa нa зepкaлax и oкнax;
нeпpиятныe зaпaxи в caнyзлe;
pacпpocтpaнeниe дымa и пapa из кyxни пo вceм кoмнaтaм;
cпepтый вoздyx в пoмeщeнияx.

Пpи нeдocтaтoчнoй вeнтиляции в yглax oкoнныx пpoeмoв пoявляeтcя плeceнь.
Иcтoчник: https://stroyday.ru/

Пpитoчнaя вeнтиляция в квapтиpe peшaeт эти пpoблeмы, oнa oбecпeчивaeт пocтoянный пoтoк cвeжeгo вoздyxa. Mикpoклимaт cтaнoвитcя кoмфopтным для paбoты и oтдыxa.

Чeм oтличaютcя ecтecтвeннaя и пpитoчнaя вeнтиляция в квapтиpe

B мнoгoквapтиpныx дoмax чacтo иcпoльзyют ecтecтвeннyю cиcтeмy вeнтиляции. Boздyx пocтyпaeт в здaниe бeз пoмoщи элeктpичecкиx нaгнeтaтeлeй. Oн пpoникaeт в кoмнaты чepeз двepи или oкнa, a выxoдит в вытяжкy. Bытяжныe oтвepcтия paзмeщaют в caнyзлax или нa кyxнe. Чepeз ниx oтpaбoтaнныe вoздyшныe мaccы пoпaдaют в вeнтиляциoннyю шaxтy, пoднимaютcя пo кaнaлy и пoпaдaют чepeз кpышy нa yлицy.

Ecтecтвeннaя вeнтиляция paбoтaeт зa cчeт paзницы дaвлeния внyтpи пoмeщeния и cнapyжи, a тaкжe зa cчeт пepeпaдa тeмпepaтyp.

Cxeмa фyнкциoниpoвaния ecтecтвeннoй вeнтиляции.
Иcтoчник: https://www.bazaznaniyst.ru/

Ecтecтвeннaя вeнтиляция ycтapeлa и плoxo cпpaвляeтcя co cвoими фyнкциями. Ecли в квapтиpe ycтaнoвлeны плacтикoвыe гepмeтичныe cтeклoпaкeты, пpитoк cвeжeгo вoздyxa cтaнoвитcя мeньшe. Beнтиляциoнныe шaxты co вpeмeнeм зaгpязняютcя, нyжнo oбpaщaтьcя в yпpaвляющyю кoмпaнию, чтoбы ee oчиcтили.

Eдинcтвeнный cпocoб пoлyчить пpитoк вoздyxa в квapтиpy пpи ecтecтвeннoй вeнтиляции — oткpыть oкнa. Нo вмecтe c ним в кoмнaтy пpoникaют выxлoпныe гaзы, шyм, пыль, пыльцa. 3имoй тaкoй cпocoб пpoвeтpивaния нe пoдxoдит: в кoмнaтax бyдeт xoлoднo.

Пpинyдитeльнaя вeнтиляция в квapтиpe paбoтaeт инaчe. Уcтaнoвлeнный вeнтилятop нaгнeтaeт вoздyx в пoмeщeниe пpи любoй пoгoдe. Жильцы квapтиpы caмocтoятeльнo peгyлиpyют cкopocть пoтoкa, включaют и oтключaют cиcтeмy в нeoбxoдимoe вpeмя.

Для paбoты пpинyдитeльнoй вeнтиляции ycтaнaвливaют вeнтилятopы.
Иcтoчник: https://vozduhvdome.su/

Пpитoчнaя вeнтиляция нe тpeбyeт oткpывaния и зaкpывaния oкoн для пocтyплeния cвeжeгo вoздyxa. Учacтиe чeлoвeкa cвoдитcя к включeнию и oтключeнию вeнтилятopoв пo мepe нeoбxoдимocти.

Пpитoчнaя вeнтиляция в квapтиpe: чтo этo и гдe пpимeняeтcя

Пpитoчнaя вeнтиляция — этo cиcтeмa, дocтaвляющaя cвeжий вoздyx c yлицы в пoмeщeниe. Для этoгo ycтaнaвливaют нaгнeтaтeли и дpyгиe дeтaли. Пpитoчкa cocтoит из cлeдyющиx элeмeнтoв:

Beнтилятop — мexaнизм для зaтягивaния вoздyxa вoвнyтpь. Чeм oн мoщнee, тeм лyчшe paбoтaeт cиcтeмa. Нo oднoгo вeнтилятopa мaлo: эффeкт бyдeт тaким жe, кaк c oткpытыми oкнaми. Cвeжий вoздyx нyжнo oчищaть oт пыли и aллepгeнoв пepeд eгo пoпaдaниeм в квapтиpy.
Фильтp — oчищaeт вoздyшныe пoтoки c yлицы oт aллepгeнoв, пыльцы, пyxa, пыли и дpyгиx зaгpязнeний. Ecть мoдeли, oчищaющиe вoздyx oт мeлкиx чacтиц, a ecть и тaкиe, кoтopыe cмoгyт зaщитить тoлькo oт нaceкoмыx.
Нaгpeвaтeльный элeмeнт — бывaeт элeктpичecким и вoдяным. Oн пpoгpeвaeт вoздyx в xoлoднoe вpeмя гoдa, чтoбы тeмпepaтypa в пoмeщeнияx ocтaвaлacь нa кoмфopтныx oтмeткax. Boдяныe элeмeнты пpимeняют для paбoты в пpocтopныx пoмeщeнияx.
Peкyпepaтop — дeтaль, yмeньшaющaя pacxoды нa пoдoгpeв в xoлoдныe ceзoны. Пpитянyтыe cнapyжи вoздyшныe мaccы пpoгpeвaютcя зa cчeт yжe нaгpeтыx в кoмнaтe.
Шyмoпoдaвлeниe — зaглyшaeт звyки paбoтaющeгo вeнтилятopa. B пoмeщeнияx тиxo, кoгдa включeнa вeнтиляция.
Tpyбы — вoздyxoвoды, тpaнcпopтиpyющиe вoздyшныe мaccы. Иx изгoтaвливaют из aлюминия, нepжaвeющeй cтaли или плacтикa.
Cиcтeмa кoнтpoля и aвтoмaтикa — cocтoит из дaтчикa тeмпepaтyp, peгyлятopoв cкopocти лoпacтeй вeнтилятopa, кoнтpoллepoв ypoвня зaгpязнeннocти фильтpoв. Ecть aвтoмaтичecкиe cиcтeмы, кoтopыe включaютcя и oтключaютcя aвтoмaтичecки.

Пpитoчнaя вeнтиляция в квapтиpe c фильтpaциeй — вapиaнт для aллepгикoв, a тaкжe для тex, ктo cтpeмитcя coдepжaть cвoe жильe в чиcтoтe.

B бoльшиx пoмeщeнияx oбopyдyют кaнaльнyю пpитoчнyю вeнтиляцию c вoздyxoвoдaми, фильтpaми и дpyгими дeтaлями.
Иcтoчник: https://tion.ru/

Кaкиe зaдaчи peшaeт пpитoчкa?

Ocнoвнaя зaдaчa вeнтиляциoннoй cиcтeмы — oбecпeчить пpитoк cвeжeгo вoздyxa c yлицы в пoмeщeниe. Ecли oнa oбopyдoвaнa дoпoлнитeльными ycтpoйcтвaми, тo фyнкций cтaнoвитcя бoльшe:

oчищaeт вoздyшныe мaccы oт мeлкиx зaгpязнeний;
пoдoгpeвaeт или oxлaждaeт пocтyпaющий вoздyx;
нopмaлизyeт пoкaзaтeли влaжнocти.

Пpитoчкa вoздyxa в квapтиpe oбecпeчивaeт oптимaльный микpoклимaт в xoлoдный и тeплый ceзoны. Ecтecтвeннaя вeнтиляция зимoй или жapким лeтoм пpoявляeт cвoй глaвный минyc: oтcyтcтвиe фyнкции тepмopeгyляции.

Bиды пpитoчнoй вeнтиляции

Пpитoчнaя вeнтиляциoннaя cиcтeмa тoлькo нaгнeтaeт вoздyx c yлицы, нo нe вывoдит eгo. Дoпoлнитeльнo нeoбxoдимa вытяжнaя вeнтиляция в квapтиpe — oнa yдaляeт oтpaбoтaнныe вoздyшныe мaccы.

Пpитoчныe ycтpoйcтвa бывaют cлeдyющиx видoв:

Beнтилятopы. Oбecпeчивaют пpитoк cвeжeгo вoздyxa в квapтиpy. Taкoe oбopyдoвaниe нe пoдoгpeвaeт вoздyшныe мaccы и нe oчищaeт иx.
Beнтиляциoнныe ycтaнoвки. Cиcтeмы ocнaщeны вeнтилятopaми для пoдaчи cвeжeгo вoздyxa, peкyпepaтopaми для eгo пoдoгpeвa, фильтpaми для oчиcтки. Taкиe вapиaнты кoмпaктныe, пoдxoдят для мoнтaжa в типoвыx квapтиpax. Ecть мoдeли, ocнaщeнныe aвтoмaтичecким yпpaвлeниeм.
Кaнaльныe пpитoчныe cиcтeмы. Oни пpeднaзнaчeны для oбcлyживaния вceгo здaния. Этo кpyпныe ycтaнoвки, кoтopыe paзмeщaютcя в мнoгoквapтиpнoм дoмe для тpaнcпopтиpoвки вoздyxa вo вce квapтиpы. Taкжe иx мoнтиpyют в кoммepчecкoй нeдвижимocти.

Уcтaнaвливaть кaнaльнyю пpитoчнyю cиcтeмy в oднoй квapтиpe нepeнтaбeльнo. Oнa зaнимaeт мнoгo мecтa, тpeбyeт cлoжнoгo тexничecкoгo oбcлyживaния, ee мoнтaж oбoйдeтcя дopoгo.

Уcтaнoвкa пpитoчнoй вeнтиляции в квapтиpe: бытoвыe peшeния

Уcтaнoвить кaнaльнyю cиcтeмy c вoздyxoвoдaми и мoщными вeнтилятopaми мoжнo в пpocтopныx квapтиpax. Ecли плoщaдь жилья нeбoльшaя, peкoмeндyeм cлeдyющиe бытoвыe вapиaнты.

Пpитoчныe клaпaны. Иx ycтaнaвливaют в cтeнy или нa paмy oкнa, пo видy нaпoминaют peшeткy вeнтиляциoннoгo oтвepcтия. Чepeз клaпaны в пoмeщeниe пoпaдaeт cвeжий вoздyx, вeнтилятop в тaкиx мoдeляx нe пpeдycмoтpeн. Дoпoлнитeльнo вcтpaивaют фильтpы для oчиcтки вoздyшныx мacc oт нaceкoмыx и кpyпныx зaгpязнeний.

Beнтиляциoнный клaпaн пpaктичecки нeзaмeтный нa paмe cтeклoпaкeтa.
Иcтoчник: http://designdachi.ru/

Пpoизвoдитeльнocть y клaпaнoв низкaя — cвeжeгo вoздyxa дocтaтoчнo тoлькo для oднoгo взpocлoгo чeлoвeкa.

Пpoвeтpивaтeли. Уcтpoйcтвa мoнтиpyют нa cтeнy, oт пpитoчныx клaпaнoв иx oтличaeт нaличиe вcтpoeнныx вeнтилятopoв. B нeкoтopыx мoдeляx ecть фyнкция oбoгpeвa и yпpaвлeния c пyльтa диcтaнциoннoгo yпpaвлeния.

Нacтeнный пpoвeтpивaтeль нaгнeтaeт вoздyx c yлицы чepeз ycтaнoвлeнный кaнaл.
Иcтoчник: https://www.ivd.ru/

Бpизep. Пpибop oбecпeчивaeт cвeжим вoздyxoм пять чeлoвeк. Уcтpoйcтвo ocнaщeнo тpeмя фильтpaми, oни oчищaют пoтoки вoздyшныx мacc oт aллepгeнoв, мeлкиx зaгpязнeний, нaceкoмыx. Нa ycтaнoвкy бpизepa тpeбyeтcя 15-30 минyт. Пpeдвapитeльнo нacтpaивaть пepeд включeниeм eгo нe нyжнo.

Бpизep — нeбoльшoй бытoвoй пpибop, тpaнcпopтиpyющий вoздyx в пoмeщeния.
Иcтoчник: https://tion.ru/

Цeнтpaльнaя кaнaльнaя пpитoчнaя вeнтиляция: cтoит ли ee ycтaнaвливaть в квapтиpe?

Цeнтpaльнaя кaнaльнaя пpитoчнaя вeнтиляция — глoбaльный пpoeкт. B нeй пpeдycмoтpeны мoщныe вeнтилятopы, фильтpы, нaгpeвaтeли, тpyбoпpoвoд для тpaнcпopтиpoвки cвeжeгo вoздyxa. Пpи мoнтaжe кoммyникaции cкpывaют пoд пoдвecным пoтoлкoм.

Paзвeтвлeннyю cиcтeмy ycтaнaвливaют в бoльшиx кoттeджax, кoммepчecкoй нeдвижимocти, квapтиpax c плoщaдью oт 100 м2. Moнтaж в нeбoльшoй квapтиpe нeцeлecooбpaзeн: пpoeкт дopoгoй, eгo дoлгo и cлoжнo мoнтиpoвaть.

Пpитoчнo-вытяжнaя вeнтиляция для квapтиpы: чтo этo и чeм oтличaeтcя oт пpитoчнoй

Пpитoчнo-вытяжнaя вeнтиляция oбecпeчивaeт пpитoк чиcтoгo вoздyxa в пoмeщeниe и oднoвpeмeнный вывoд oтpaбoтaннoгo нa yлицy. Уcтaнaвливaть дoпoлнитeльнyю вытяжкy нe нyжнo: в cиcтeмe ecть cпeциaльныe кaнaлы для oтвeдeния вoздyшныx мacc.

Пpинцип paбoты пpитoчнo-вытяжнoй вeнтиляции.
Иcтoчник: https://www.airfresh.ru/

Пpитoчнo-вытяжнaя cиcтeмa пpoeктиpyeтcя в квapтиpax c бoльшoй плoщaдью, oнa мoжeт oбcлyживaть oднy кoмнaтy или вce пoмeщeния cpaзy. Для пocтyплeния и вывeдeния вoздyшныx мacc нa бaлкoнe ycтaнaвливaют cпeциaльный пpибop. Beнтиляцию дoпoлняют peкyпepaтopoм: фyнкция пoдoгpeвa cнижaeт нa 90% pacxoды нa oтoплeниe.

Пpитoчнo-вытяжныe cиcтeмы ocнaщeны фильтpaми для oчиcтки вoздyшныx мacc. Дoпoлнитeльнo мoжнo мoнтиpoвaть ycтaнoвки для yвлaжнeния вoздyxa. Для пpoгpeвa пocтyпaющиx пoтoкoв ycтaнoвлeн peкyпepaтop: oн нaгpeвaeт иx зa cчeт oтpaбoтaннoгo вoздyxa. Дeтaль пoзвoляeт экoнoмить элeктpичecкyю энepгию.

Уcтaнoвкa пpитoчнo-вытяжнoй вeнтиляции в квapтиpe coпpoвoждaeтcя мoнтaжoм дpeнaжнoй cиcтeмы. Ee иcпoльзyют для oтвeдeния кoндeнcaтa.

Bиды пpитoчнo-вытяжнoй вeнтиляции

Пpитoчнo-вытяжнaя вeнтиляция бывaeт тpex видoв. Oни oтличaютcя пo фyнкциoнaлy, cocтaвным мexaнизмaм, пpoизвoдитeльнocти.

Mexaничecкaя cиcтeмa c peкyпepaциeй тeплa

Peкyпepaция — иcпoльзoвaниe oтpaбoтaннoгo вoздyxa для пoдoгpeвa пocтyпaющeгo c yлицы. Boздyшныe мaccы пpoxoдят чepeз фильтp, пpoгpeвaютcя в peкyпepaтope, пoтoм дoгpeвaютcя в нaгpeвaтeлe. Пocлe этoгo cвeжий вoздyx пo кaнaлaм тpaнcпopтиpyeтcя в пoмeщeния.

Mexaнизмы нaxoдятcя в звyкoизoляциoннoм кopпyce, в кoмнaтax нe cлышнo, чтo paбoтaeт вeнтилятop. Для yпpaвлeния cкopocтью вpaщeния лoпacтeй и peгyляции тeмпepaтypы пocтyпaющeгo вoздyxa ycтaнoвлeнa aвтoмaтикa.

Peкoмeндyeм paзмeщaть ycтaнoвкy в oтдaлeнныx нeжилыx кoмнaтax — в гapдepoбe, нa лoджии или бaлкoнe. Нecмoтpя нa звyкoизoляциoнный кopoб, нeкoтopыe шyмы вo вpeмя paбoты oн нe пoдaвляeт.

Beнтиляциoннaя ycтaнoвкa нa бaлкoнe или лoджии coxpaняeт тишинy в квapтиpe.
Иcтoчник: https://www.projectclimat.ru/

Cиcтeмa мexaничecкoй вeнтиляции бывaeт двyx видoв — пoтoлoчнoй и нaпoльнoй. Oбcлyживaниe ycтaнoвки пpeдпoлaгaeт peгyляpнyю зaмeнy вoздyшныx фильтpoв, минимyм oдин paз в квapтaл. Ee нeдocтaтoк — нeoбxoдимocть пpoфeccиoнaльнoгo мoнтaжa и выcoкaя cтoимocть кoнcтpyкции.

Пpинyдитeльнaя бeз peкyпepaции

Пpитoчнo-вытяжнaя вeнтиляция бeз peкyпepaции oтличaeтcя oт пpeдыдyщeгo типa тeм, чтo вoздyшныe мaccы c yлицы пpoгpeвaютcя тoлькo в нaгpeвaтeлe. Этo yвeличивaeт pacxoд элeктpoэнepгии в xoлoднoe вpeмя гoдa. Cиcтeмy пpимeняют для пpoвeтpивaния вceй квapтиpы или тoлькo oднoгo пoмeщeния.

Пpитoчкy и вытяжкy в пpинyдитeльнoй вeнтиляции бeз peкyпepaции ycтaнaвливaют oтдeльнo в paзныx мecтax. Пoпaдaющий извнe вoздyx cнaчaлa пpoxoдит oчиcткy чepeз фильтpы, пoтoм пpoгpeвaeтcя в нaгpeвaтeлe и тpaнcпopтиpyeтcя пo тpyбoпpoвoдy. Для yпpaвлeния cкopocтью вpaщeния и тeмпepaтypoй вoздyxa пpeдycмoтpeнa aвтoмaтикa.

Пpoeкт пpитoчнo-вытяжнoй вeнтиляции бeз peкyпepaтopa.
Иcтoчник: https://www.airfresh.ru/

Для oбopyдoвaния вытяжки пpимeняют кaнaльныe вeнтилятopы. Ecли в вeнтиляциoнныx шaxтax нopмaльнaя тягa, для вывoдa yглeкиcлoгo гaзa ocтaвляют ecтecтвeннyю вeнтиляцию.

Кoмбиниpoвaннaя

Boздyx в кoмбиниpoвaннoй пpитoчнo-вытяжнoй вeнтиляции пocтyпaeт ecтecтвeнным пyтeм: чepeз клaпaны нa oкнax или cтeнax. Oтpaбoтaнный вoздyx вывoдит мexaничecкaя вытяжкa. B тaкoй cиcтeмe нeт peкyпepaции и нaгpeвaтeля, пoэтoмy в зoнe пpитoчнoгo клaпaнa peкoмeндyeм ycтaнoвить oтoпитeльный пpибop.

Bытяжнoй вeнтилятop paбoтaeт пocтoяннo, чтoбы oбecпeчить нopмaльный вoздyxooбмeн. Ecли никoгo нe бyдeт дoмa, нyжнo cнизить кoличecтвo oбopoтoв.

Кoмбиниpoвaннaя вeнтиляциoннaя cиcтeмa зaнимaeт мaлo мecтa в пoмeщeнияx, нe тpeбyeт тщaтeльнoгo тexничecкoгo oбcлyживaния. Пepeд пoдaчeй в кoмнaты вoздyx нe пpoxoдит фильтpaцию, чтo нe пoдxoдит aллepгикaм.

Boздyx в пoмeщeниe пoпaдaeт чepeз oкнa, oтpaбoтaнный вывoдят нapyжy мexaничecкиe вытяжки.
Иcтoчник: https://nevaclimat.com/

Пpитoчнo-вытяжнyю вeнтиляцию ycтaнaвливaют в пpocтopныx квapтиpax c выcoкими пoтoлкaми. Ecли плoщaдь жилья пoзвoляeт, peкoмeндyeм этy cиcтeмy. B нeй ecть кaнaлы для нaгнeтaния и oтвoдa вoздyшныx мacc, мoдeли c peкyпepaциeй cнижaют pacxoд нa oтoплeниe жилья.

3aмeнит ли кoндициoнep вeнтиляциoннyю cиcтeмy?

У кoндициoнepoв и cплит-cиcтeм ecть фyнкция вeнтиляции. 3aмeнить пpитoчнyю или пpитoчнo-вытяжнyю вeнтиляциoннyю cиcтeмy oн нe cмoжeт. Кoндициoнep нe пpoпycкaeт cвeжий вoздyx c yлицы, oн paбoтaeт c тeм, кoтopый ecть в кoмнaтax. Пo квapтиpe циpкyлиpyют yжe oтpaбoтaнныe вoздyшныe мaccы, кoтopыe нyжнo вывecти нapyжy.

Кoндициoнep c нaбopoм cтaндapтныx фyнкций нe oчищaeт вoздyx oт пыли, aллepгeнoв и пыльцы. Пpибop нeльзя включaть пpи низкиx тeмпepaтypax нa yлицe — в инcтpyкции yкaзaн дoпycтимый диaпaзoн тeмпepaтyp. Beнтиляциoннaя cиcтeмa c климaт-кoнтpoлeм oбecпeчивaeт пpитoк чиcтoгo вoздyxa кpyглый гoд, нeзaвиcимo oт пoгoды.

Кoндициoнep нe выпoлняeт фyнкций вeнтиляциoннoй cиcтeмы. Eгo зaдaчa — oxлaждaть вoздyx, кoтopый ecть в пoмeщeнии, cвeжий c yлицы oн нe пoдaeт.

Bыбop видa вeнтиляции зaвиcит oт плoщaди квapтиpы и цeлeй пoкyпaтeля. Ecли нyжнo yмeньшить pacxoды нa oтoплeниe, peкoмeндyeм ycтaнoвки c peкyпepaтopoм. Для нeбoльшиx плoщaдeй пoдxoдят бытoвыe paзнoвиднocти — клaпaн нa cтeнe или oкнe, бpизep, мexaничecкий пpoвeтpивaтeль.

Для бoльшиx квapтиp, кoттeджeй или кoммepчecкoй нeдвижимocти пoдxoдят cиcтeмы пpитoчнo-вытяжнoгo типa. Oни paбoтaют oднoвpeмeннo нa пpитoк cвeжeгo вoздyxa и вывoд oтpaбoтaннoгo, пoдoгpeвaют и фильтpyют вoздyшныe мaccы.

B вaшeй квapтиpe дyшнo и cыpo?
Этo знaчит, чтo ecтecтвeннaя cиcтeмa вeнтиляции, ycтaнoвлeннaя в cтapoм мнoгoквapтиpнoм дoмe, paбoтaeт плoxo. Кoммyникaции ycтapeли и нyждaютcя в зaмeнe, a yпpaвляющиe кoмпaнии нe cпeшaт peшaть пpoблeмy. Mы пoмoжeм нaйти квapтиpy в нoвocтpoйкe c пpинyдитeльнoй cиcтeмoй вeнтиляции: этo избaвит вac oт дopoгocтoящиx peмoнтoв.3aкaжитe кoнcyльтaцию нaшeгo cпeциaлиcтa.

Приточная вентиляция в квартире с фильтрацией: советы по монтажу

Главная » Климатические системы » Вентиляция » Приточная вентиляция в квартире с фильтрацией: советы и рекомендации по установке

Вентиляция в квартире – это залог здоровья и хорошего самочувствия всей семьи. Под правильной циркуляцией воздуха понимают приток свежего воздуха с улицы и его обратную вытяжку. Приточная вентиляция в квартире с фильтрацией позволяет создать удачный микроклимат в доме, очистив при этом грязный уличный воздух, и подогрев его зимой, или, наоборот, охладив летом.

Правильная вентиляция – залог здоровья

Содержание

Приточная система вентиляции для квартиры: в чем состоит необходимость установки?
Приточная вентиляция в квартире с фильтрацией: принцип работы и виды конструкций
Естественная циркуляция
Принудительная циркуляция
Типы, основные элементы и монтаж приточно-вытяжной вентиляции для квартиры
Компактные системы
Полноценные системы
Главные элементы приточной вентиляции
Монтаж принудительной вентиляции
Делаем выводы
Процесс монтажа приточно-вытяжной вентиляции (видео)

Приточная система вентиляции для квартиры: в чем состоит необходимость установки?

Плохая вентиляция часто становится причиной болезней, головной боли и тошноты жителей квартир. Особенно это ощутимо в зимнее время, когда в помещении скапливаются целые залежи пыли и шерсти, из-за чего в группу риска в первую очередь попадают аллергики и дети.

Недостаток свежего воздуха – причина многих болезней

Недостаток кислорода приводит к снижению работоспособности, а если он присутствует постоянно – то обострение хронических заболеваний обеспечено. Кроме этого, в плоховентилируемом помещении часто задерживаются вредные вещества от использования газовой плиты и котла, а при наличии пластиковых окон влажность, как правило, гораздо выше нормы.

Низкая влажность и повышенное содержание вредных веществ – обычное состояние плоховентилируемых помещений

Разберем признаки некачественной циркуляции воздуха:

Духота, тяжесть воздуха;
Влажность в ванной комнате;
Запахи готовящейся еды наполняют всю квартиру;
В туалете надолго сохраняются неприятные ароматы;
На окнах и под ним появляется плесень.

По вышеуказанным признакам вы легко определите, хорошая ли у вас вентиляция

Показания к установке

Главным показанием к монтажу приточной системы вентиляции для квартиры является наличие пластиковых окон. Данная конструкция не только блокирует помещение от звуков и запахов улицы, но и ограничивает приток так необходимого свежего воздуха. Таким образом, установка вентиляции в квартире с пластиковыми окнами – залог здорового микроклимата в доме.

Приточная фильтрационная установка настенного типа

Основным плюсом монтажа является отсутствие необходимости проветривания помещения, что исключает сквозняки и уличный шум, а также устраняет духоту, домашние запахи и появление плесени.

Важно! Установка вентиляции должна производиться еще на этапе строительства или же капитального ремонта, поскольку она требует монтажа системы труб и каналов.

Вентиляционные каналы должны закладываться еще на этапе строительства дома

Приточная вентиляция в квартире с фильтрацией: принцип работы и виды конструкций

Принцип работы данной системы на первый взгляд может показаться очень сложным, однако это совсем не так. Вентиляция представляет собой сеть каналов, по которым воздух поступает в квартиру, и по которым он из нее выходит. Со стороны улицы устанавливается специальная установка, обеспечивающая попадание свежего воздуха. В самом же помещении монтируется конвектор, который очищает и регулирует температуру в зависимости от времени года.

Принцип организации воздухообмена в многоквартирном доме

Среди систем вентиляции, устанавливаемых в жилых помещениях, выделяются два вида.

Естественная циркуляция

При данном типе циркуляции происходит попадание свежего, насыщенного кислородом воздуха в квартиру за счет естественной тяги, в то время как душные, застоявшиеся массы выходят наружу. Подобный способ – один из наиболее распространенных в строительстве на сегодняшний день.

Естественная циркуляция не решает всех проблем с вентиляцией, особенно летом

Принудительная циркуляция

Данный тип приточной вентиляции в квартире с фильтрацией во многом схож с вышеизложенным, однако здесь циркуляция происходит принудительно – за счет работы вентиляторов. Наиболее часто такой вариант используется в местах с жарким и душным климатом, а также частных домах.

Принудительная циркуляция обеспечивает более правильное распределение воздушных масс

Типы, основные элементы и монтаж приточно-вытяжной вентиляции для квартиры

Из всего разнообразия, представленного на рынке, выделяются два основных типа приточных вентиляций.

Помещения кухни, санузла и ванной желательно оборудовать качественной вытяжной системой

Компактные системы

Представляют собой устройство, которое направлено в основном именно на приток чистого воздуха с улицы. Главными преимуществами данного типа является довольно доступная стоимость, простая установка, компактность, возможность установки в любом месте квартиры или балкона, низкий уровень шума. Минусами является небольшой охват пространства, где может производиться циркуляция воздуха.

Таким образом, данная система отлично подойдет для маленьких по площади квартир.

Полезный совет! Ответственно подойдите к выбору типа, это значительно сэкономит время, силы и денежные средства впоследствии.

Данные системы – отличный выбор для небольших квартир и комнат

Статья по теме:
Приточный клапан в стену. Такое устройство иногда может стать настоящим спасением от духоты и плохого микроклимата. Давайте получше разберемся в нюансах его выбора и монтажа.

Полноценные системы

Подобный тип представляет собой полномасштабную систему, которая имеет довольно большие размеры и большую стоимость. Достоинства данного варианта довольно широки: он обеспечивает оптимальную циркуляцию воздуха по всей площади помещения, улучшает его качество и производит автоматический климат-контроль. Минусом является довольно сложный монтаж и высокая стоимость.

Такая система – отличный выбор для жилых помещений с большой площадью.

Полноценная приточно-вытяжная установка с сетью воздуховодов

Главные элементы приточной вентиляции

Решетки и фильтры обеспечивают очищение воздуха от мусора и уличной пыли;
Клапаны контролируют объем поступаемых в помещение воздушных масс, регулирует их тягу.
Шумоглушители, с помощью которых снижаются или вообще исключаются звуки вентиляции.
Контроль температуры позволяет сделать пребывание в комнате комфортным.
С помощью вентилятора обеспечивается бесперебойное поступление воздуха в помещение.
Моноблоки и система контроля обеспечивают крепкую конструкцию и стабильную работу каналов.

Вентиляционные системы имеют довольно сложное строение с множеством деталей, каждая из которых выполняет свою функцию
Устройство вентиляционной установки

Статья по теме:
Рекуператор для частного дома. Что это за устройство? Как оно работает? В чем его преимущества? Сложно ли выполнить самостоятельный монтаж? На эти и другие вопросы мы ответим в специальной публикации. Читайте!

Монтаж принудительной вентиляции

Как правило, монтаж приточной вентиляции с фильтрацией в квартире занимает от трех до пятнадцати дней, в зависимости от сложности работ. Весь процесс во многом напоминает сборку конструктора, где важно разместить все элементы системы и крепежные детали в правильном порядке.

Монтаж отверстия для монтажа приточного клапана

Первым делом чертится схема, по которой впоследствии будут расположены вентиляционные рукава. Важно запомнить, что трубы, по которым воздух будет попадать в помещение, должны иметь минимальное количество поворотов и перепадов с целью уменьшения сопротивления и снижения мощности вентилятора, а те, по которым он будет выходить – должны быть рассчитаны на оптимальную скорость воздуха 0,2-0,3 м/с с целью снижения уровня шума.

Пример монтажа и работы сети воздуховодов для двухкомнатной квартиры с размещением оборудования в потолочном пространстве кухни

Для монтажа чаще всего используются два вида труб: пластиковые или оцинкованные, которые бывают как круглой, так и прямоугольной формы. В каждую трубу устанавливается вентилятор.

В условиях ограниченного пространства рациональнее всего использовать воздуховоды прямоугольного сечения

Затем все детали системы собираются и крепятся согласно чертежу. Более подробную наглядную инструкцию вы можете посмотреть в видео внизу.

Делаем выводы

Таким образом, приточная вентиляция в квартире с фильтрацией– это необходимый этап строительства и капитального ремонта любого жилого помещения.

В последнее время набирают популярность окна со встроенными приточными клапанами

Правильная циркуляция воздуха обеспечит вам хорошее самочувствие и отличное настроение.

Современные установки обладают высокой эффективностью и компактными размерами

Для того чтобы выполнить все этапы работ правильно, вам необходима тщательная подготовка и ответственный подход к делу. В этом вам помогут материалы нашего сайта и бонус-видео.

Процесс монтажа приточно-вытяжной вентиляции (видео)

Вентиляционные отверстия в многоквартирных домах

Настройте свою погоду

Укажите свое местоположение:

Введите город и штат или почтовый индекс

По мере того, как многоквартирные дома становятся выше, а их жилая вместимость увеличивается, надлежащая вентиляция продолжает оставаться постоянной проблемой. Владельцы и арендаторы стремятся стать более энергоэффективными, и это также создает уникальные проблемы для обеспечения надлежащей вентиляции. Многоквартирные дома всегда сталкиваются с риском переноса воздуха из одной квартиры в другую, поэтому несвежий воздух постоянно рециркулируется. Существует также появление наружного воздуха с загрязняющими веществами, поступающими внутрь и ухудшающими качество воздуха в доме.

Важно понимать, как работают вентиляционные системы в многоквартирных домах, и как можно использовать эти знания для устранения некачественного воздуха и необычных или отвлекающих запахов.

Схема вентиляции в многоквартирных домах

Вентиляционные системы в многоквартирных домах, как правило, располагаются тремя основными способами: естественная вентиляция, механическая вентиляция и смешанная вентиляция.

Естественная вентиляция

Естественная вентиляция заключается в открытии окон и дверей в вашей квартире. Открытие окон позволяет выйти спертому воздуху и войти свежему снаружи. Плохо закрытые окна и двери также могут привести к естественной вентиляции, когда наружный воздух проникает через негерметичные пространства.

Естественная вентиляция практически бесплатна, свежий воздух легко подается в дом и не требует длительных процедур технического обслуживания. Недостатком естественной вентиляции является то, что из квартир выходит контролируемый климатом воздух, а влажность не регулируется. Это может привести к дискомфорту в квартире, если наружный воздух спертый или загрязненный.

Механическая вентиляция

Механическая вентиляция предполагает использование вентиляторов и воздуховодов для управления потоком наружного воздуха в здание. Поток воздуха с климат-контролем в доме также регулируется системами механической вентиляции. Система вентиляции и кондиционирования вашей квартиры включает в себя механическую вентиляционную систему.

Механическая вентиляция улучшает качество воздуха в помещении, контролируя влажность и поток наружного воздуха. При правильном использовании они также могут помочь достичь энергоэффективности. Проблемы механической вентиляции включают увеличение затрат и проблемы с влажностью воздуха.

Гибридная вентиляция

Гибридная вентиляция представляет собой сочетание естественной и механической вентиляции. Приточные воздухозаборники используются для подачи воздуха в здание, где воздух направляется через систему воздуховодов в приточный вентилятор. Вентилятор повышает давление воздуха и подает его в остальную часть здания. Затем вытяжные вентиляторы в потолке используются для удаления старого, спертого воздуха за пределы здания.

Гибридные системы могут улучшить качество воздуха в помещении, уменьшить количество аллергенов и поддерживать лучшее давление воздуха в здании.

Последствия неправильной вентиляции

Неправильная вентиляция многоквартирного дома может подвергать жильцов воздействию влажного воздуха, загрязняющих веществ и аллергенов. Это может сделать пребывание в вашей квартире нездоровым и менее комфортным. Кроме того, в многоквартирных домах часто проживают жильцы разного возраста, профессии и происхождения. Такие действия, как приготовление пищи, принятие душа и курение, могут привносить нежелательные запахи из одного помещения в дома других.

Коридоры обычно представляют собой обычное место для появления нежелательных запахов, где изменения давления в здании имеют тенденцию подавать воздух из отдельных блоков в коридоры. Затем этот воздух может поступать через отверстия в дверях и окнах в другие квартиры.

Плохая вентиляция в квартирах возникает и из-за того, что воздуховоды давно не чистились. Загрязнения, такие как жир и грязь, забивают воздуховоды и уменьшают поток воздуха.

Самодельные стратегии для лучшей вентиляции дома

При приготовлении пищи, купании или развешивании одежды для сушки убедитесь, что окна в комнате открыты, чтобы обеспечить лучший приток воздуха. Держите дверь закрытой, чтобы обеспечить максимальную циркуляцию воздуха в этом конкретном пространстве. Это также предотвратит распространение плохого качества воздуха в комнате на остальную часть дома.

В остальное время держите двери в разные комнаты открытыми, чтобы свежий воздух циркулировал по всей квартире. Это также предотвратит скопление неприятных запахов в одном месте. Вы также можете использовать потолочный или настольный вентилятор для механической циркуляции воздуха по всему дому, особенно во влажную погоду.

Как можно чаще проветривайте дом, открывая окна 3 раза в день. Это позволяет выгнать спертый воздух и впустить свежий воздух в помещение.

Проектирование здания и надлежащая вентиляция

Арендаторы также должны знать, как дизайн их многоквартирных домов может повлиять на надлежащую вентиляцию. Многоквартирные дома с длинными лестничными клетками и лифтовыми шахтами часто труднее проветривать. Удостоверьтесь, что такие здания правильно разделены между этажами. Герметичные здания также должны иметь надлежащие механические системы вентиляции, поскольку естественный поток воздуха ограничен.

Квартиры с централизованной системой вентиляции с общими воздуховодами должны быть оборудованы децентрализованными системами HRV или ERV в каждой квартире. Эти системы оптимизируют поток свежего воздуха в каждую квартиру и уменьшают распространение нежелательных запахов из одной квартиры в другую.

Примечание для читателей: если вы покупаете что-то по одной из наших партнерских ссылок, мы можем получить комиссию.

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

По HVI

Исторически здания вентилировались с использованием естественных средств, таких как открытие окна или двери, чтобы впустить свежий воздух в помещение. Однако с появлением более совершенных методологий герметизации воздуха этого метода недостаточно. Войдите в механическую вентиляцию, которая предлагает несколько вариантов удаления спертого воздуха из помещения наружу и свежего наружного воздуха внутрь. Различные типы включают вытяжку, подачу, балансировку и рекуперацию энергии.

В этом кратком информационном документе мы рассмотрим каждый вариант механической вентиляции и обсудим, как они работают, их преимущества и любые существующие проблемы. Мы перейдем к тому, «как и что» с вентиляцией, но давайте начнем с «почему». Зачем вообще нужна вентиляция? Ответ заключается в поддержании здоровья и благополучия людей, находящихся в помещении, путем улучшения качества воздуха, которым они дышат.

Повышенная герметичность и низкий уровень качества воздуха в помещении

По мере того, как здания становятся более герметичными для экономии энергии, непредвиденным последствием является накопление загрязняющих веществ, образующихся внутри, что приводит к ухудшению качества воздуха в помещении (IAQ). Недостаточное качество воздуха в помещении является серьезной проблемой во всех зданиях, поскольку оно негативно влияет на здоровье, когнитивные функции, производительность и самочувствие находящихся в помещении людей.

Воздух в жилых помещениях может быть весьма вредным для здоровья. Фактически, Агентство по охране окружающей среды США (EPA) утверждает, что:

В среднем человек получает 72% химического воздействия дома. [1]
Уровни загрязняющих веществ внутри помещений могут быть в два-пять раз, а иногда и более чем в 100 раз выше, чем уровни снаружи.[2]
Большое количество загрязнителей воздуха внутри помещений вызывает особую озабоченность, поскольку большинство людей проводят около 90% своего времени в помещении.[3]
Загрязнение воздуха внутри помещений входит в пятерку основных экологических рисков для здоровья населения.[4]

Недостаточное качество воздуха в помещении имеет много побочных эффектов. Они включают краткосрочные проблемы со здоровьем, такие как аллергии, головные боли и астма, а также долгосрочные, такие как рак, заболевания печени и почек. Гарвард и лаборатория Беркли также определили, что недостаточное качество воздуха в помещении может вызвать когнитивные нарушения. В одном из своих исследований они обнаружили, что углекислый газ (CO ₂) может негативно влиять на мышление на уровне, который большинство американцев обычно подвергают воздействию в помещении. [5]

Механическая вентиляция — решение

Лучший способ улучшить качество воздуха в помещении — увеличить и сбалансировать вентиляцию. До тех пор, пока поступает достаточно контролируемого свежего наружного воздуха и выбрасывается застоявшийся воздух из помещения, будет достигнута высококачественная внутренняя среда. Американская ассоциация легких поддерживает это мнение и заявляет, что надлежащая вентиляция необходима для поддержания свежести и здоровья воздуха в домах.[6]

Вентиляция настолько важна для обеспечения приемлемого качества воздуха в помещении, что Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разработало стандарт 62.2, который устанавливает требования к вентиляции для удаления загрязняющих веществ из воздуха в помещении. ASHRAE устанавливает скорость вентиляции на уровне 7,5 кубических футов в минуту на человека, плюс 3 кубических футов в минуту на 100 квадратных футов [7], а стандарт 62. 2 был принят местными нормами США, а также повлиял на них 9.0003

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

Как утверждает Министерство энергетики США (DOE), энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Следовательно, на выбор предлагаются четыре механические системы вентиляции всего дома: вытяжная, приточная, приточно-вытяжная и с рекуперацией энергии[8]. Отметим, что системы непрерывной вентиляции «для всего дома» были разработаны в XIX в.80-х годов, чтобы удовлетворить потребности хорошо изолированных домов того времени в отношении качества воздуха в помещении.[9]

Давайте теперь рассмотрим каждый тип механической вентиляции, которые также описаны в информационном бюллетене по вентиляции всего дома, составленном Министерством энергетики. Вот четыре варианта:

Вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 1: Система вытяжной вентиляции (DOE)

Системы вытяжной вентиляции работают путем сброса давления в конструкции. Система выпускает воздух из дома, что вызывает изменение давления, которое втягивает подпитку снаружи через неплотности в корпусе здания и преднамеренные пассивные вентиляционные отверстия. Вытяжная вентиляция наиболее подходит для более холодного климата, так как в более теплом климате разгерметизация может привести к попаданию влажного воздуха в полости стен, где он может конденсироваться и вызвать повреждение влаги.[10]
Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме. Лучшей конструкцией является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязняющие вещества, например, ванных комнат и кухонь.[11]
Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях, чтобы подавать свежий воздух, а не полагаться на утечки в ограждающих конструкциях. Однако для правильной работы пассивных вентиляционных отверстий могут потребоваться большие перепады давления, чем те, которые создает вентилятор.[12]

Проблемы:

Одна из проблем с вытяжными вентиляционными системами заключается в том, что вместе со свежим воздухом они могут всасывать загрязняющие вещества. К ним могут относиться: радон и плесень из подвала, пыль с чердака, пары из пристроенного гаража и дымовые газы из камина, водонагревателя или печи, работающей на ископаемом топливе. Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время их работы) работают, когда также работает система вытяжной вентиляции.[13]
Системы вытяжной вентиляции также могут способствовать более высоким затратам на обогрев и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в дом. [14]

Приточная вентиляция

Обзор системы и преимущества:

Рисунок 2: Система приточной вентиляции (DOE)

В системах приточной вентиляции используется вентилятор для создания давления в конструкции, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в корпусе, каналы вентиляторов ванны и плиты, а также специальные вентиляционные отверстия. (если таковые существуют).[15]
Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, в которых жильцы живут больше всего, например, в спальнях и гостиной. Эта система может включать в себя регулируемые оконные или настенные вентиляционные отверстия в других комнатах.[16]
Системы приточной вентиляции позволяют лучше контролировать воздух, поступающий в дом, по сравнению с системами вытяжной вентиляции. Создавая давление в доме, системы приточной вентиляции минимизируют внешние загрязняющие вещества в жилых помещениях и предотвращают обратную тягу дымовых газов от каминов и приборов. Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в дом, для удаления пыльцы и пыли или осушать его для контроля влажности.[17]
Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой система приточной вентиляции приводит к утечке теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к плесени, грибку и гниению.[18]

Проблемы:

Как и системы вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в помещение. Таким образом, они могут привести к более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.[19]
Поскольку воздух поступает в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Еще одним вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы.[20]

Приточно-вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 3: Система сбалансированной вентиляции (DOE)

Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в конструкции. Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.[21]
Система приточно-вытяжной вентиляции обычно имеет два вентилятора и две системы воздуховодов. Вентиляционные отверстия для подачи и вытяжки свежего воздуха могут быть установлены в каждой комнате, но типичная приточно-вытяжная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где жильцы проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.[22]
В некоторых конструкциях используется одноточечная вытяжка, и, поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед его подачей в дом. Сбалансированные системы вентиляции также подходят для всех климатических условий.[23]

Проблемы:

Как и приточные, и вытяжные системы, приточно-вытяжные системы не охлаждают и не удаляют влагу из приточного воздуха до того, как он попадет в помещение. Следовательно, они могут способствовать более высоким затратам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Как и в системах приточной вентиляции, наружный воздух перед подачей может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой.[24]
Поскольку для них требуются две системы воздуховодов и вентиляторов, системы приточно-вытяжной вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.[25]

Вентиляция с рекуперацией энергии

Обзор системы и преимущества:

Вентиляционные системы с рекуперацией энергии обеспечивают управляемую вентиляцию дома с минимальными потерями энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.[26]
Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV). Оба типа включают теплообменник, один или несколько вентиляторов для прокачки воздуха через машину и элементы управления. Есть несколько небольших настенных или оконных моделей, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

Рисунок 4: Вентиляционный воздушный поток ERV летом (CMHC)

Рисунок 5: Вентиляционный воздушный поток ERV зимой (CMHC)

Рисунок 6: Статическая пластина, ERV с энтальпийным сердечником (фото из архива)

Основное различие между ERV и HRV заключается в том, как работает теплообменник. В случае ERV теплообменник передает определенное количество водяного пара (скрытого) вместе с тепловой энергией (ощутимой), в то время как HRV передает только тепло.[28]
Поскольку ERV переносит часть влаги из вытяжного воздуха в обычно менее влажный поступающий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также сохраняет тепло теплообменника, сводя к минимуму проблемы с замерзанием.[29]]
Летом ERV может помочь контролировать влажность в доме, перенося часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, ERV обычно обеспечивает лучший контроль влажности, чем HRV.[30]
Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать около 70-80% энергии в вытяжном воздушном потоке и передавать эту энергию поступающему воздуху для целей кондиционирования.[31]

Рисунок 7: Вентиляционная система с рекуперацией энергии для всего дома (Market Reports World)

Проблемы:

Установка некоторых систем вентиляции с рекуперацией энергии может стоить дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, требуют больше обслуживания и часто потребляют больше электроэнергии.[32]

Вкратце

Недостаточное качество воздуха в помещении угрожает здоровью людей, находящихся в домах и зданиях любого типа, и эта проблема усугубляется с ростом герметичности конструкций. Это плохие новости. Хорошей новостью является то, что у нас есть решение, механическая вентиляция, и существуют четыре разных типа: вытяжная, приточная, сбалансированная и с рекуперацией энергии. Внедрение одной из этих систем приведет к улучшению качества воздуха в помещении и улучшению самочувствия пассажиров.

Для получения дополнительной информации о неблагоприятных последствиях низкого качества воздуха в помещении и преимуществах механической вентиляции посетите Институт домашней вентиляции на сайте www.hvi.org.

[1] «Качество воздуха в помещении», сертификация GREENGUARD UL Environment, http://greenguard. org/en/consumers/consumers_iaq.aspx.

[2] «Почему качество воздуха в помещении важно для школ», EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[3] «Почему Качество воздуха в помещении важно для школ, EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[4] «Почему качество воздуха в помещении важно для школ», EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[5] Joe Romm , «Эксклюзивно: повышенный уровень CO2 напрямую влияет на человеческое познание, как показывает новое исследование Гарварда», Climate Progress, 26 октября 2015 г., brain/.

[6] «Вентиляция: как дышат здания», Американская ассоциация легких, http://www.lung.org/our-initiatives/healthy-air/indoor/at-home/ventilation-buildings-breathe. HTML

[7] «Стандарт IAQ исключает предположение о проникновении, требуется сигнализация CO», Новости ACHR, 9 мая 2013 г., https://www.achrnews.com/articles/123182-may-9-2013-iaq-standard-removes -проникновение-предположение-требует-совместной-тревоги.

[8] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[10] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[11] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[12] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[13] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[14] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[15] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[16] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[17] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[18] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[19] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[20] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[21] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[22] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[23] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[24] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[25] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[26] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[27] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[28] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[29] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[30] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[31] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[32] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

3 типа домашних вентиляционных систем

Вентиляция является важным и необходимым процессом для любого помещения. Это оказывает влияние на все понемногу в нашей повседневной жизни. Хорошая вентиляция улучшает качество дома, а также здоровье и благополучие его жителей. Хорошо проветриваемое пространство помогает уменьшить запахи в помещении, рост плесени, вредные загрязнители, головные боли и даже аллергию. Но какие системы домашней вентиляции лучше всего обеспечивают этот процесс?

Мы разбираем три типа вентиляции и объясняем, почему полагаться на предыдущую мысль о том, что надо идти, уже недостаточно. Мы также разбираем три типа механических систем вентиляции и объясняем, почему модернизация всего дома лучше. Учитывая, что на рынке существует довольно много вариантов, убедитесь, что вы проинформированы о лучшем выборе для вашего дома, прежде чем обсуждать с подрядчиком! Вентиляция оказывает огромное влияние на качество воздуха в помещении, поэтому ваша домашняя система вентиляции имеет большое значение.

Почему важна вентиляция?

Проще говоря, вентиляция — это просто обмен внутреннего и наружного воздуха. Замена свежего свежего воздуха на затхлый старый — процесс, казалось бы, несложный. Но есть несколько способов проветрить помещение и несколько различных механических систем домашней вентиляции на выбор, которые помогают в этом процессе.

Вентиляция необходима, потому что без воздухообмена «новый-старый» вредные загрязнители воздуха в помещении застревают, циркулируя внутри. И то, что застряло внутри, вы и ваша семья застряли в дыхании. На качество воздуха в помещении влияет множество факторов. Такие вещи, как чрезмерная влажность, плохое регулирование влажности, домашние животные в доме, газы от приготовления пищи и всевозможные факторы ухудшают качество воздуха. Они также являются факторами, которые делают вентиляцию еще более важной.

Вентиляция особенно важна сегодня, поскольку современные строительные стандарты и строительные нормы и правила привели к созданию более герметичных домов и зданий. Раньше воздух просачивался в дома через трещины в фундаменте дома и ломался вокруг окон или дверей. Без помощи естественной вентиляции и невозможности контролировать или фильтровать источники естественной вентиляции единственное значение имеет механическая вентиляция.

Три типа вентиляции

Чтобы понять варианты механической вентиляции всего дома, вам сначала нужно лучше понять, как вентиляция уже работает в вашем доме.

Естественная вентиляция

Естественная вентиляция — это просто неконтролируемый воздух. По сравнению с принудительной вентиляцией (также известной как механическая вентиляция) естественная вентиляция вызывается естественными факторами. Это в буквальном смысле наружный воздух, который сам по себе входит в помещение. В любом пространстве открытие окон или дверей и впуск свежего воздуха является примером естественной вентиляции. Сильный ветер – самое легкое проявление.

В старых домах и особенно в зданиях естественной вентиляцией также является воздух, поступающий через негерметичные пространства. Это могут быть трещины в стене или фундаменте дома, а также в подвале или подполье, что называется проникновением. Исторически это был наиболее распространенный метод вентиляции, и до недавнего времени механическая вентиляция была в значительной степени ненужной. Поскольку большинство внутренних помещений были негерметичными или со сквозняками и пропускали определенное количество воздуха, дополнительные процессы принудительной вентиляции не требовались.

Точечная вентиляция

Точечная вентиляция – это использование локализованных вытяжных вентиляторов. Это форма механической вентиляции. Точечная вентиляция использует вентиляторы для воздухообмена, но она локализована только в определенной части дома. Подумайте, например, о кухонных или ванных вентиляторах. Эти чрезвычайно концентрированные вентиляционные системы предназначены для удаления загрязняющих веществ и запахов (например, вызванных приготовлением пищи) или удаления избыточной влаги из помещения (вызванной душем). Эти локализованные системы раньше были частью механической вентиляции в домах.

Вентиляция всего дома

В настоящее время механические системы вентиляции превратились в системы вентиляции всего дома. В системе для всего дома или всего здания используется один или несколько вентиляторов и воздуховодов для эффективной подачи свежего наружного воздуха в помещение и удаления спертого воздуха из помещения.

Целью домашней системы вентиляции является как улучшение качества воздуха в помещении, так и эффективная вентиляция большого помещения. Домашняя система невероятно полезна. Происходит постоянный приток свежего воздуха и удаление застоявшегося воздуха. Постоянно ведется работа по улучшению качества подачи воздуха. Поскольку в этом процессе можно использовать существующие воздуховоды помещения и устанавливать их непосредственно в систему ОВКВ, системы вентиляции всего дома могут обеспечить контролируемую вентиляцию всего дома. Кроме того, с помощью существующей системы HVAC воздух также фильтруется, в результате чего воздух в помещении становится чище и здоровее.

Три типа систем механической вентиляции для всего дома

Думайте о вентиляции буквально как о легких вашего дома. Надлежащая вентиляция сохраняет дома свежими, а жильцов здоровыми. Вот почему мы рекомендуем перейти на механическую систему вентиляции всего дома. Когда дело доходит до вариантов вентиляции всего дома, есть несколько типов на выбор.

Только вытяжная вентиляция

Только вытяжная вентиляция эффективно избавляет помещение от застоявшегося воздуха. Это относительно недорогая и простая в обслуживании система вентиляции. Обычно для этого требуется только один вентилятор и одна вытяжная точка в доме. (Опять же — подумайте о локальных вытяжных вентиляторах для ванных комнат или печей.) Этот процесс вентиляции улучшает качество воздуха в помещении, поскольку он удаляет спертый воздух, который часто полон вредных и опасных загрязнителей воздуха в помещении. Выхлопные системы обычно лучше работают в холодном климате.

У выхлопной системы есть несколько недостатков, о которых стоит упомянуть. Основная проблема заключается в том, что этот процесс вытягивает воздух из дома без специального источника для подачи свежего воздуха, чтобы компенсировать разницу. Возникающее в результате изменение давления или разгерметизация означает, что само пространство активно втягивает воздух из трещин, утечек и вентиляционных отверстий в доме, чтобы создать необходимый баланс. Разгерметизация еще более вредна в более теплом климате, потому что влага не удаляется из воздуха до того, как он попадет в дом. Таким образом, изменение давления увеличивает угрозу повреждения влагой. Поскольку вытяжные системы не могут осушать воздух до того, как он попадет в помещение, эти вентиляционные системы также часто увеличивают затраты на отопление и охлаждение, что делает их менее энергоэффективными и рентабельными.

Еще одна проблема с вытяжными системами заключается в том, что они ухудшают качество воздуха в помещении. Это основано на исследованиях, которые показали, что системы только с вытяжкой втягивают дополнительные загрязняющие вещества в помещения и загрязняющие вещества из помещений с плохим качеством воздуха. Области дома, такие как чердак, гараж или подвал. (Имейте в виду, что пространство отчаянно пытается сбалансировать эффект разгерметизации и ищет любой источник воздуха!) В домах с общими стенами, таких как рядные дома, многоквартирные дома или многоквартирные дома, качество воздуха становится зависимым как от вашего дома, так и от него. привычки и привычки ваших соседей. В целом, вытяжку слишком сложно контролировать, чтобы рассматривать ее как хорошую домашнюю систему вентиляции.

Только приточная вентиляция

Приточная вентиляция противоположна вытяжной, вместо этого наполняя внутреннее пространство свежим наружным воздухом. Это достигается за счет использования вентилятора или нескольких вентиляторов для подачи наружного воздуха в помещение. Примерами систем только подачи являются чердачные вентиляторы HVAC. При использовании только подачи, чтобы обеспечить хорошее качество воздуха в помещении, обязательно выберите одно место, которое будет служить источником свежего воздуха. Это ограничит количество загрязняющих веществ, попадающих в дом. Приточные системы вентиляции лучше всего работают в теплом климате.

Подобно только выхлопу, специального метода балансировки нет. В данном случае это означает, что нет процесса, помогающего избавить пространство от застоявшегося воздуха, что приводит к повышению давления. Эта система вентиляции просто выталкивает старый воздух из дома или здания через существующие трещины и отверстия, а также через локализованные вентиляторы и вентиляционные отверстия. Также как и в системе только с вытяжкой, влага не удаляется из поступающего воздуха заранее. Это означает, что повреждение влагой по-прежнему представляет собой угрозу, а также вероятны повышенные расходы на кондиционер и отопление.

Приточные вентиляционные системы способны обеспечить свежим воздухом несколько комнат в доме. Большинство домовладельцев предпочтут сосредоточить усилия домашней системы вентиляции только на притоке на комнатах, которые они занимают больше всего.

Приточно-вытяжная вентиляция

Как следует из названия, приточно-вытяжная вентиляция дома сочетает в себе вытяжной и приточный процессы. Для создания наилучшей общей системы вентиляции всего дома требуется лучшее из систем только вытяжной и только приточной вентиляции без каких-либо дополнительных проблем.

Сбалансированные системы домашней вентиляции эффективно подают свежий наружный воздух (приток) и вытесняют спертый загрязненный воздух из помещений (вытяжка). Разгерметизация и повышение давления не являются проблемой для систем сбалансированной домашней вентиляции, поскольку они эффективно обеспечивают и удаляют одинаковое количество воздуха, поддерживая дом в состоянии равновесия.

Для сбалансированной системы вентиляции требуется два вентилятора и две системы воздуховодов для подачи свежего воздуха и удаления спертого воздуха. Многие системы сбалансированной вентиляции могут использовать существующие воздуховоды системы HVAC. Однако это может быть дороже, если необходимы дополнительные воздуховоды, точная стоимость зависит от того, сколько воздуховодов уже есть в вашем доме. Важно помнить, что сбалансированные системы в долгосрочной перспективе более рентабельны. Это связано с тем, что системе HVAC не нужно больше работать для контроля температуры. Скорее, сбалансированные домашние системы вентиляции помогают нагревать и охлаждать воздух в процессе вентиляции.

Чтобы в последний раз разобрать домашнюю вентиляцию… существует два типа сбалансированных домашних систем вентиляции.

Вентилятор с рекуперацией тепла

Вентиляционная система с рекуперацией тепла (HRV) передает тепло между старым вытяжным воздухом и новым свежим воздухом. При этом воздушные потоки никогда не смешиваются. Поскольку HRV эффективно передает тепло, система также помогает снизить затраты на отопление. HRV часто рекомендуется для более холодного климата.

Вентилятор с рекуперацией энергии

Вентиляционная система с рекуперацией энергии (ERV) передает тепло и влагу между старым отработанным воздухом и новым свежим воздухом. Цель состоит в том, чтобы свести к минимуму потери энергии в процессе вентиляции. И поскольку он обменивается теплом и влагой, ERV помогают контролировать температуру. ERV сохраняет воздух влажным, прохладным и влажным летом и теплым зимой. ERV обычно рекомендуются для более теплого климата.

Модернизация сбалансированной системы вентиляции всего дома

Независимо от того, выбираете ли вы HRV или ERV, обе системы являются невероятно полезными системами вентиляции всего дома. Обеспечение постоянной хорошей вентиляции вашего внутреннего пространства дает почти сразу заметный эффект. Мы можем помочь вам лучше понять, какая домашняя система лучше всего подойдет для вашего помещения, или помочь найти эксперта по качеству воздуха в помещении в вашем регионе!

Стратегии вентиляции всего дома | Smarter House

Главная> Домашние системы + энергия> Вентиляция и распределение воздуха> Стратегии вентиляции всего дома

Стратегии вентиляции всего дома в новых домах

Лучшая практика среди строителей современных высокоэффективных домов в большинстве климатических условий Северной Америки заключается в том, чтобы строить максимально герметичные помещения, а затем вентилировать их с помощью хорошо спроектированной механической системы. Несмотря на то, что это потребляет немного энергии, вы, вероятно, сэкономите больше энергии на отопление и охлаждение из-за тесного дома, чем будете использовать для вентиляции. Механическая вентиляция осуществляется одним из трех способов: только вытяжная, только приточная и сбалансированная. В той или иной степени все эти стратегии более экономичны при внедрении в новые дома и их труднее реализовать в качестве модернизации, поскольку доступ в существующие дома может быть затруднен.

Только вытяжка

Вытяжные вентиляторы (кухонные, ванные и/или общедомовые) имеют тенденцию «сбрасывать давление» в здании, вызывая проникновение наружного воздуха через любые щели или отверстия, которые он может найти. На севере, где зима более интенсивна, чем лето, может быть достаточно только вытяжной вентиляции, не вызывающей повреждения от влаги. Поскольку лето в холодном климате, как правило, короткое и умеренное, за исключением нескольких дней, маловероятно, что здание будет повреждено из-за периодического проникновения через него очень горячего и влажного воздуха. И наоборот, на юге не следует использовать только вытяжную вентиляцию. Если горячий и влажный воздух всасывается в здание в течение нескольких месяцев подряд, вероятно образование конденсата, плесени и повреждений.

Только приточная

Приточные вентиляционные системы втягивают чистый наружный воздух во внутренние жилые помещения, обычно через приточный вентиляционный канал, который поступает в обратный канал системы принудительной вентиляции. Преимущества приточной вентиляции включают в себя возможность контролировать, откуда поступает входящий воздух, очищать входящий воздух и минимизировать количество влажного воздуха, втягиваемого в жилое помещение. Контролируемая подача также сводит к минимуму возможность обратной тяги устройств сгорания, опасного типа неконтролируемой инфильтрации, которая чаще встречается в хорошо герметизированных и плохо вентилируемых подвалах. Стратегии, основанные только на подаче, будут «давить» на дом, что удерживает влагу в жарком и влажном климате, но может привести к конденсации влаги в стенах в холодном климате, когда теплый воздух выходит наружу. Это может быть очень вредно.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция всего дома вытягивает воздух из помещения и подает воздух снаружи примерно в равных объемах. Таким образом, давление внутреннего пространства остается относительно постоянным, хотя это редко бывает идеальным. Сбалансированная вентиляция, по сути, является хорошо контролируемой комбинацией стратегий вытяжки и притока, описанных выше, но для этого требуется очень тесный дом и хорошая инженерия. Часто сбалансированная система включает вентилятор с принудительной рекуперацией тепла или энергии (HRV или ERV), который повышает эффективность и баланс давления за счет обмена энергией (от разницы температуры и влажности) между выходящим и входящим воздушными потоками. HRV переносят только ощутимое тепло, в то время как ERV также переносят влагу из влажного воздуха. Относительно большое потребление электроэнергии ERV и HRV обычно делает их роскошным вариантом в мягком климате и не должен рассматриваться как экономичный вариант для большинства существующих зданий.

Стратегии вентиляции всего дома для старых зданий

Для старых зданий создание такой герметичной конструкции, которая сделала бы оправданной установку механической системы вентиляции, вероятно, сложно и рискованно с экономической точки зрения. Если вы живете в старом доме, первый вопрос, который нужно задать, — нужна ли вообще система вентиляции всего дома. В вашем доме есть симптомы? Каковы ваши основные проблемы с комфортом? Вы проводили тест на радон? Если у вас мало жалоб, было бы наиболее рентабельно просто сделать «первые шаги»: контролировать источники, выкачивать местные источники и поддерживать чистоту фильтров и герметичность воздуховодов.

Местная вытяжка

Если вы живете в жарком и влажном климате, только вытяжная вентиляция может разгерметизировать дом. Это может направить влажный наружный воздух в полости стен, где он может сконденсироваться и причинить серьезный вред. Лучше сознательно ввести в дом наружный воздух, чем допустить, чтобы он проникал через стены. Тем не менее, вы вряд ли столкнетесь с проблемами, если будете использовать вытяжные вентиляторы в умеренных количествах и время от времени открывать окна, когда вам душно или вытяжные вентиляторы работали долгое время.

Управление вашей текущей системой

Если у вас есть система принудительной вентиляции, вполне вероятно, что ваш термостат имеет переключатель для управления вентилятором печи. В режиме «авто» вентилятор работает, когда работает печь или кондиционер (или тепловой насос), а также некоторое время после этого. Когда переключатель установлен в положение «включено», вентилятор работает постоянно. Постоянная работа вентилятора, безусловно, прогонит больше воздуха через фильтр и будет способствовать более равномерному распределению кондиционированного воздуха по всему зданию, но это не очень хорошая идея, потому что это приведет к трате большого количества энергии. В режиме кондиционирования воздуха непрерывная работа вентилятора — очень плохая идея, и ее следует избегать. Когда кондиционер работает, он удаляет влажность, охлаждая воздух, возможно, до 50-55°F, достаточно холодного, чтобы способность воздуха удерживать влагу была очень низкой. Таким образом, вода конденсируется на змеевиках и ребрах испарителя кондиционера. Если вентилятор останавливается вскоре после того, как блок конденсации отключает компрессор, большая часть этой воды стекает с испарителя и уходит через дренажную линию. Однако, если вентилятор работает постоянно, эта вода вместо этого повторно испаряется и циркулирует по дому. Это приводит к холодным липким домам.

Естественная вентиляция

Естественная вентиляция обычно используется в качестве стратегии охлаждения, но в принципе идея состоит в том, чтобы заменить душный воздух в помещении прохладным наружным воздухом. Чтобы это было наиболее эффективно, поступающий воздух должен быть прохладнее и суше, чем воздух внутри помещения, что делает эту стратегию наиболее эффективной в более мягком климате, ночью или в более прохладные и сухие дни. Держите дом закрытым в жаркие дни и постарайтесь ограничить нежелательный приток тепла, а затем проветривайте дом ночью. В местах с ветреным воздухом естественную вентиляцию можно обеспечить, просто открыв окна с сеткой. Насаждения и заборы можно использовать, чтобы направить ветерок к вашему дому. Если нет сильного ветра, вам нужно будет обеспечить механическую вентиляцию либо оконными вентиляторами, либо вентилятором всего дома. Они объясняются в разделе об охлаждении.

Осушители и увлажнители воздуха для всего дома или помещения

Во многих случаях, особенно в жарком климате, обычные кондиционеры не удаляют достаточно влаги. Это особенно актуально в очень влажные дни с умеренными температурами (при 70-х градусах). В этих условиях кондиционер, вероятно, не будет работать достаточно, чтобы удалить влагу. Теперь доступны новые осушители, которые устанавливаются вместо секции центрального воздуховода, поэтому они осушают (но немного нагревают) весь воздух, циркулирующий в доме. Они дороже, чем комнатные осушители, но могут быть очень эффективными, когда больше ничего не работает.

Чрезмерное и постоянное накопление статического электричества зимой обычно воспринимается как признак того, что относительная влажность в доме слишком низкая и ее следует повысить. В системах с принудительной подачей воздуха это обычно достигается путем добавления увлажнителя, который впрыскивает водяной пар или очень мелкие капли воды в приточный воздух рядом с печью. Прежде чем сделать этот шаг, помните, что очень сухой дом зимой, как правило, является признаком чрезмерной инфильтрации. Посмотрите, сможете ли вы уменьшить утечку, тем самым экономя энергию и повышая комфорт.

Системы свежего воздуха — Сбалансированная вентиляция всего дома

Джеку Эберту, основателю Исследовательского центра жилья для холодного климата, приписывают фразу, которая становится все более знакомой высокопроизводительным строителям: «Стройте плотно, вентилируйте правильно». Это означает, что по мере того, как дома становятся плотнее и лучше изолированы, потребность в хорошо спроектированной механической вентиляции становится все более острой.

В простейшем случае это означает использование кухонных и ванных вентиляторов для удаления влажного или насыщенного твердыми частицами воздуха. В этом подходе только с вытяжкой наружный воздух попадает в здание через щели в ограждении здания. Приточная вентиляция работает наоборот: вентиляторы подают свежий воздух в дом, но не существует специального пути для выхода застоявшегося воздуха из помещения. Оба эти подхода экономичны, но имеют недостатки.

Более эффективным вариантом является приточно-вытяжная система вентиляции, в которой поступающий воздух компенсируется равным объемом выходящего воздуха, что поддерживает давление воздуха в здании близким к нейтральному. Строители и проектировщики, которые специализируются на суперизолированных домах с очень низким уровнем утечки воздуха, теперь, вероятно, будут включать в планы вентиляторы с рекуперацией тепла или энергии. Эти механические системы схожи тем, что имеют сердцевину, через которую проходит как входящий, так и выходящий воздух для передачи энергии и, в случае ERV, влаги.

В вентиляторе с рекуперацией тепла или HRV происходит обмен тепловой энергией через ядро. Это то, что инженеры называют «чувственным теплом». Зимой вытяжной воздух передает часть своей тепловой энергии входящему свежему воздуху, что снижает большую часть потерь энергии, которые в противном случае имели бы место. В вентиляторе с рекуперацией энергии или ERV происходит обмен явным теплом, а также обмен влагой или «скрытое тепло». (Эти системы также называются вентиляторами с рекуперацией энтальпии.) ERV предназначены для поддержания более комфортного уровня влажности в помещении как зимой, так и летом.

Вентилятор нового поколения заменяет обычное ядро ERV тепловым насосом. Агрегаты обеспечивают обогрев и охлаждение, а также вентиляцию, поэтому они принципиально отличаются от устройств, направленных в основном на подачу свежего воздуха с минимальными потерями энергии. Двумя такими продуктами являются Build Equinox CERV и Minotair Pentacare.

«Вентиляция — это хорошо, но она представляет собой очень, очень большой поток энергии для непрерывного нагрева, охлаждения, увлажнения или осушения потока воздуха, поступающего снаружи», — говорит Брайан Олт, старший инженер-конструктор Positive Energy. консалтинговая фирма по механическим системам. «HRV и ERV помогают уменьшить количество потребляемой энергии плюс, они могут фильтровать ее, поэтому вы можете уловить большую часть важных вещей до того, как они попадут в дом».

Существует более дюжины производителей, которые предлагают ERV или HRV (или и то, и другое) покупателям в США, включая известные бренды вентиляции, такие как Broan, Fantech, Panasonic и RenewAire, а также компании, которые могут быть немного менее знакомы Американские домовладельцы, такие как Zehnder, швейцарская компания, производящая высококачественные системы ComfoAir. (Институт домашней вентиляции, отраслевая торговая группа, ведет список производителей на своем веб-сайте, который доступен здесь. )

Системы распределения воздуха для HRV и ERV сильно различаются. На одном конце шкалы находятся системы, которые включают в себя специальные приточные и вытяжные каналы для ключевых комнат в доме. Это обеспечивает постоянный и хорошо распределенный источник чистого наружного воздуха, но при относительно высокой стоимости. Другие системы менее сложны и могут даже использовать существующие воздуховоды HVAC для распределения наружного воздуха. Сквозные приборы обеспечивают свежий воздух для одной комнаты.

Затраты на установку системы в типичном помещении площадью 2000 кв. футов. варьируется от 3000 долларов или меньше до почти 10 000 долларов за систему высокого класса с более сложными воздуховодами. (Сами устройства намного дешевле: от менее чем 1000 до почти 4000 долларов за топовую модель). Внутри сердцевина теплообменника выглядит как гофрированный картон и позволяет входящему и выходящему воздуху пересекаться, фактически не смешиваясь. Сердечники HRV, сказал Олт в телефонном разговоре, довольно просты и состоят из алюминия или другого легкого металла с хорошими свойствами теплопередачи.

«Они не очень эффективны, — сказал он, — но рейтинг их эффективности составляет от 50%-60% до 95% в зависимости от размера, марки и интенсивности воздушного потока, проходящего через них».

ERV усложняются. Вместо основного алюминиевого теплообменника ERV обычно имеет сердцевину, сделанную из полимера, залитого влагопоглотителем, материалом, который поглощает влагу. Материал сердцевины пропускает некоторое количество влаги, но при этом остается воздухонепроницаемым, поэтому воздушные потоки не смешиваются. По словам Олта, этот тип сердечника с поперечным потоком распространен в жилых помещениях, где скорость воздушного потока ниже 250-300 кубических футов в минуту (CFM). Кроме того, в коммерческих зданиях, офисных зданиях и школах становится более практичным использование вращающегося колеса с влагопоглотителем.

Летом охлажденный выходящий воздух забирает часть тепла и влаги из поступающего воздушного потока. Иллюстрации предоставлены RenewAire.

Зимой ERV помогает воздуху в помещении удерживать влагу. Теплообменник также нагревает поступающий свежий воздух.

Квартира с тремя спальнями, 2000 кв. футов. По словам Олта, в доме обычно требуется система с производительностью 90–100 кубических футов в минуту. Чтобы соответствовать требованиям ASHRAE к вентиляции. Рекуперация явного тепла в HRV составляет в среднем около 70%. В ERV происходит рекуперация определенного количества явного тепла. Скрытое восстановление обычно составляет от 40% до 60%, поэтому примерно половина разницы влажности в двух воздушных потоках будет проходить через сердцевину.

«Это заметное количество скрытой энергии, когда у вас есть законная разница между уровнями влажности внутри и снаружи», — сказал Олт. «На севере зимой четыре или пять месяцев в году на улице сухо как кость. Летом иногда примерно так же, как и внутри дома. Дальше на юг все перевернуто».

Во влажных районах страны — на юго-востоке США — использование ERV летом не приводит к снижению влажности в помещении. ERV фактически увеличит относительную влажность в помещении, потому что наружный воздух не теряет всю свою влагу по пути в помещение. Но проблема была бы хуже, если бы был установлен HRV, потому что в HRV отсутствует перенос влаги. Даже несмотря на то, что уровень влажности будет повышаться при работе ERV, застоявшийся воздух в помещении выбрасывается и поступает свежий наружный воздух. Осушитель или кондиционер могут справиться с избыточной влажностью.

По словам Олта, ядра ERV со временем забиваются маслом, клетками кожи, волосами и пылью и должны заменяться каждые 4–12 лет. Менее сложное ядро HRV должно работать в течение нескольких десятилетий без какого-либо серьезного обслуживания. Когда он запылится, домовладелец может просто очистить его сжатым воздухом.

Ключ, однако, может заключаться в регулярной замене фильтров, а не в каких-либо неотъемлемых недостатках конструкции сердечника, которые ограничивают срок их службы. В этом выпуске BS* + Beer Show, вышедшем в эфир прошлой осенью, Энрико Бонилаури из EMU, консалтинговой фирмы Passive House, отметил, что единственными движущимися частями в HRV или ERV являются вентиляторы, поэтому изнашиваться не так уж и много, а сердечники может прослужить десятилетиями при условии своевременной замены фильтров.

Бонилаури также отметил, что показатели рекуперации тепла для многих моделей могут быть завышены, поскольку тепло, выделяемое вентиляторами внутри устройства, может быть ошибочно отнесено на счет рекуперации тепла. По его словам, в блоках, не сертифицированных Институтом пассивного дома, заявленные коэффициенты рекуперации тепла должны быть снижены на 12%.

Выбор между HRV и ERV

Исследователи и журналисты пролили много чернил на вопрос о том, что лучше — HRV или ERV.

По словам Джеки Доннер, генерального директора Ventilating Institute, решение сводилось к тому, где вы живете. Исторически HRV чаще использовались в домах с более холодным климатом, потому что главной заботой было количество тепловой энергии, которую можно было бы сэкономить. Влажность рассматривалась как второстепенная проблема. Самые эффективные устройства на рынке улавливают более 80% тепла выходящего воздушного потока и передают его входящему воздуху — в очень холодных условиях это большой плюс. ERV обычно используются в местах с жарким и влажным летом, потому что они переносят часть влаги из воздуха в помещении в выходящий воздух, тем самым делая относительную влажность в помещении более приемлемой, чем это было бы с HRV.

Но в этом споре нет ничего простого. Например, есть хорошие аргументы в пользу использования ERV в холодном северном климате. Холодный воздух содержит меньше влаги, чем теплый воздух, поэтому зимой наружный воздух очень сухой. Когда его вносят в дом без какой-либо попытки спасти влагу от выходящего воздушного потока, воздух в помещении может стать неприятно сухим.

Этот Zehnder HRV включает несколько приточных и вытяжных каналов. Канальные распределительные системы охватывают весь спектр от сложных, таких как эта, до простых конструкций с несколькими входными и выходными отверстиями. Фото предоставлено Алексом Уилсоном.

То, как это происходит, зависит от размера дома, количества и поведения жильцов, а также от того, насколько тесным является дом. В небольших домах с очень небольшой утечкой воздуха и большим количеством людей высокая влажность в помещении может стать проблемой зимой. HRV может сделать его более комфортным. Но большой протекающий дом в холодном климате может уже быть очень сухим зимой, поэтому ERV поможет предотвратить его пересыхание. Другими словами, не существует простой формулы, подходящей для каждого дома и любого климата. (Для подробного обсуждения переменных, влияющих на принятие этого решения, прочитайте эту статью Мартина Холладея. Хотя ей уже более десяти лет, ее основы не изменились.)

Доннер говорит, что, хотя HRV исторически доминировали на рынке, особенно в Канаде, ситуация меняется. «Сегодня и в будущем ERV все больше и больше используются в США», — сказал Доннер в электронном письме. «Похожая ситуация происходит в Канаде».

В прошлом ERV были дороже, чем HRV, но этот разрыв сокращается, и дизайнеры осознают важность улавливания влажности зимой, сказал Доннер, что дает ERV преимущество даже в тех областях, где когда-то господствовали HRV.

Ник Агопян, вице-президент по продажам и маркетингу RenewAire, поднял еще два вопроса. В телефонном разговоре он сказал, что HRV сложнее установить. Они должны быть ориентированы только в одном направлении, чтобы дренажи конденсата работали должным образом (ERV могут быть установлены в любом положении). Он добавил, что в холодную погоду HRV чаще замерзают, что требует цикла разморозки.

Компания RenewAire, которая начала свою деятельность как компания по производству солнечной энергии в 1970-х годах, а затем занялась вентиляцией, в начале 1980-х, чтобы сосредоточиться на общей энергии, а не только на ощутимой энергии. Компания не производит HRV. «Раньше ERV составляли 25% [рынка], а HRV обычно составляли 75%, теперь это изменилось, — сказал Агопян, — потому что в конце концов они стоят примерно одинаково и в целом работают». аспекте, а не на чувственном аспекте передачи энергии».

«HRV используется для экономии энергии, — сказал он, — но ERV также используется для уменьшения капитальных затрат на оборудование [кондиционирования воздуха или осушения]. Если мы собираемся снизить температуру, мы можем уменьшить размер оборудования. Но если влажность остается прежней, а вам все равно нужно осушить, вы не можете уменьшить размеры. Все, что вы делаете, — это экономите часть этой энергии, но ваше капитальное оборудование по-прежнему должно быть того же размера, и ему приходится много работать, чтобы осушить этот воздух».

Теплопередача в ERV обычно не так хороша, как в HRV, сказал он. И по мере того, как характеристики скрытой энергии ERV увеличиваются за счет увеличения толщины загруженной влагопоглотителем мембраны, тепловые характеристики снижаются. Но на национальном уровне тенденция, похоже, поворачивается в сторону ERV.

«При выборе между ERV и HRV большую часть времени следует принимать ERV», — говорит Эллисон Бейлс III, консультант из Джорджии. «В теплом и влажном климате ERV обеспечивает меньшую влажность наружного воздуха, чем HRV. (ERV не является осушителем. Он по-прежнему увеличивает скрытую нагрузку в доме.) В жарком и сухом климате HRV сделает ваш уже сухой воздух еще более сухим. В холодном климате подача наружного воздуха без влагообмена может привести к чрезвычайно низкой влажности зимой. Только в мягком климате, таком как западное побережье Северной Америки, HRV имеет смысл — иногда».

В электронном письме Бейлз добавил, что еще одним фактором, который следует учитывать, является заполняемость. «Чем выше плотность людей в помещении, тем больше вам может понадобиться осушить воздух с помощью HRV», — сказал он. «Например, в небольшой герметичной квартире или кондоминиуме с двумя или тремя людьми может быть слишком влажно с ERV».

Бейлс продолжил: «Еще одна причина, по которой люди выбирают HRV, заключается в том, что они более эффективно передают тепло, чем ERV. Что хорошего в высокоэффективной вентиляции, если вы в конечном итоге выращиваете плесень? Основной способ сделать выбор между ERV и HRV — это понять потребности в контроле влажности в вентилируемом помещении».

Бесканальные HRV и ERV

Некоторые производители предлагают настенные HRV и ERV, предназначенные для небольших помещений. К ним относятся Zehnder ComfoAir 70 ERV, Panasonic WhisperComfort ERV, Lunos e2 и eGO, а также TwinFresh Comfo RB-1-50. Эти бесканальные вентиляторы перемещают относительно небольшие объемы воздуха, поэтому они лучше всего подходят для небольших помещений. Например, модель Zehnder имеет максимальную производительность 35 кубических футов в минуту, в то время как Lunos e2 рассчитана только на 22 кубических футов в минуту.

Пара сквозных ERV Lunos, работающих в тандеме, предназначена для небольших помещений. Они чередуют режимы вытяжки и подачи с реверсивным вентилятором. Изображение предоставлено 475 High Performance Building Products

По крайней мере, два из них имеют керамический сердечник, который служит для тепло- и влагообмена, и вентилятор, который меняет направление. Вытяжной воздух прогревает сердцевину, а когда вентилятор вращается в противоположном направлении, входящий воздух вновь улавливает это тепло (а в некоторых случаях и влагу). Lunos e2 устанавливаются попарно и работают на противоположных циклах вытяжки и подачи, что, по словам производителя, обеспечивает сбалансированную вентиляцию.

Эти устройства намного дешевле, чем модели для всего дома, требующие некоторых воздуховодов. Но поскольку они имеют меньшую пропускную способность по воздуху, может потребоваться установка нескольких из них, чтобы обеспечить рекомендуемую скорость вентиляции для всего дома. Это может дорого обойтись.

COVID-19 и другие проблемы со здоровьем

Растущее воздействие лесных пожаров на Западе и неумолимое распространение COVID-19 поднимают другие вопросы о качестве воздуха в помещениях и здоровье населения. Фильтры для входящего воздуха могут помочь снизить уровень опасных частиц, особенно тех, которые имеют диаметр 2,5 микрона, называемых PM2,5, а также другого мусора, который часто встречается в уличном воздухе. Типичными являются фильтры MERV-13, но в особо сложных условиях наружного воздуха их можно заменить более эффективными фильтрами HEPA. Подача свежего воздуха в дом разбавляет оставшиеся загрязняющие вещества, но фильтры следует регулярно проверять.

Согласно этой статье, опубликованной прошлой осенью исследователями из Гарвардского университета им. Т.Х. Чанская школа общественного здравоохранения. Это говорит о том, что ERV могут быть более полезными зимой в районах с холодным климатом, потому что они помогают поддерживать влажность выше, чем это было бы в противном случае. Хотя HRV имеет более высокую тепловую эффективность, в некоторых ситуациях HRV может сделать воздух в помещении слишком сухим зимой.

ASHRAE предлагает подробное руководство по эксплуатации ERV во время пандемии в этом документе, опубликованном в прошлом году.

Расшифровка требований к скорости потока

Определение количества свежего воздуха, которое должна обеспечивать система вентиляции, может вызвать головную боль даже у специалистов. «Это сложно», — признал Крамер Силкуорт из Baukraft Engineering в вышеупомянутом выпуске BS*+ Beer. IRC требует, чтобы здания с коэффициентом утечки воздуха менее 5 ACH50 имели механическую вентиляцию всего дома, но стандарты в отношении того, насколько именно, развиваются.

Эталонным тестом является стандарт ASHRAE 62.2. В версиях до 2013 года требовалось 0,01 кубических футов в минуту вентиляционного воздуха на квадратный фут плюс 7,5 кубических футов в минуту на человека; со стороны вытяжки потребовалось 25 кубических футов в минуту для непрерывной вентиляции на кухнях (100 кубических футов в минуту подается с перерывами) и 20 кубических футов в минуту в ванной для непрерывной работы вентиляторов (50 кубических футов в минуту для периодической работы). В версиях 62.2, опубликованных после 2013 года, требования к приточному воздуху резко возросли, в то время как минимумы вытяжного воздуха следовали новому графику на кухне, в зависимости от того, использовалась ли вытяжка. К пассивному дому предъявляются более высокие требования.

Ученые-строители разделились во мнении, были ли эти изменения хорошей идеей. Некоторые эксперты утверждали, что даже старые требования были слишком высокими, поскольку они приводили к повышенной влажности в помещении во влажном климате.

Суть не может быть абсолютной, даже для таких инженеров, как Силкворт, которые постоянно работают со спецификациями системы. Его подход заключается в том, чтобы как минимум использовать скорость вентиляции, требуемую кодом, в любой юрисдикции, в которой он работает. К этому он любит добавлять еще от 25% до 50% емкости, по крайней мере, в режиме повышения.

«Это во многом зависит от того, что происходит в этом здании и что делают его обитатели», — сказал он по телефону. «Трудно выделить какую-то одну конкретную формулу для поддержания хорошего качества воздуха. Чем больше свежего воздуха, тем лучше, особенно сейчас со всеми проблемами COVID, но к этим системам нужно добавить затраты энергии и особенно контроль влажности. Так что, пока у нас не будет бесплатного осушения, обогрева, охлаждения и фильтрации во всех этих системах, будет борьба между этими двумя факторами — вам нужно достаточно, но не слишком много, и действительно трудно сказать, каковы эти уровни».

Систему следует ввести в эксплуатацию после ее установки, чтобы убедиться, что она работает в соответствии с проектом, сказал он, и фильтры следует регулярно менять.

Другой вопрос, должны ли системы работать постоянно или с перерывами. В старых системах используются односкоростные вентиляторы и простые элементы управления. По словам Силкворта, при прерывистой работе система эффективно работает с переменной скоростью без затрат и сложности двигателей с переменной скоростью и средств управления. Однако двигатели с регулируемой скоростью становятся все более распространенными. Они могут быть рассчитаны на пиковый спрос (форсированный режим), но большую часть времени работают на 75% мощности. Эти системы тише и эффективнее, но они по-прежнему имеют пиковую мощность, которая может понадобиться в течение нескольких часов в день.

На вопрос о том, лучше ли работают непрерывно работающие системы вентиляции для обеспечения качества воздуха в помещении, Силкворт ответил: «Да, но если у вас есть циклическая система, которая включается и выключается каждые 15 минут, я не думаю, что 15 минут простоя — это собирается убить качество вашего воздуха в какой-либо заметной степени, если только мы не говорим о плотно заполненном конференц-зале или что-то в этом роде. Если бы между циклами были часы, это было бы проблемой».

Компромиссом между более дешевыми системами с односкоростными двигателями и более дорогими системами с двигателями с переменной скоростью являются двухскоростные вентиляторы, которые становятся все более распространенными, сказал он, добавив: «Если бы это могло быть стандартным вариантом, это было бы будь великим».

Распространение осуществляется по-разному

Свежий воздух может распространяться по дому одним из многих способов. Как описано в этой статье, опубликованной Building Science Corp., простейшей является «одноточечная» система с одним приточным и одним вытяжным воздуховодом. Вытягивание воздуха из главной спальни втягивает свежий воздух из других источников. Когда нет центрального кондиционера, этот тип системы недорог, но он не обеспечивает равномерного распределения вентиляционного воздуха по всему дому. В ванных комнатах и кухнях потребуется точечная вентиляция.

Эта простая система имеет один приточный и один вытяжной воздуховод, а также точечную вентиляцию на кухне и в ванной комнате. Чертеж предоставлен Building Science Corp.

Эта простая система имеет один приточный и один вытяжной воздуховод, а также точечную вентиляцию на кухне и в ванной комнате. Чертеж любезно предоставлен Building Science Corp.

В многоточечной системе свежий воздух подается в спальни и основные жилые помещения, а спертый воздух поступает из мест общего пользования, таких как прихожая, кухня и ванные комнаты (вытяжка из зоны приготовления пищи с HRV/ERV не рекомендуется). Building Science Corp. говорит, что эти полностью канальные системы представляют собой передовой опыт и являются наиболее эффективными, но и самыми дорогими. Они также эффективны там, где нет центрального кондиционера.

Вентиляционная установка также может стать частью распределительной системы. Свежий воздух направляется через HRV/ERV на сторону подачи кондиционера, как показано на схеме ниже. Возвраты к системе обработки воздуха проходят через фильтр, а другие воздуховоды вытягивают застоявшийся воздух из помещения и направляют его в HRV/ERV. Эти системы также означают распределение по всему дому и имеют умеренную стоимость. Вариантом является подача отработанного воздуха для HRV/ERV непосредственно из обратного ствола устройства обработки воздуха, при этом весь свежий воздух подается через воздуховоды устройства обработки воздуха.

Эта распределительная система использует устройство обработки воздуха в системе HVAC для распределения свежего воздуха от HRV или ERV. Он также включает кухонные и ванные вентиляторы для точечной вентиляции. Рисунок предоставлен Building Science Corporation.

Устройства Zehnder, которые стали хорошо известны тем, кто строит и проектирует дома с высокими эксплуатационными характеристиками, являются примерами многоточечной системы. Они являются одними из самых дорогих на рынке: стоимость установки в доме на одну семью приближается к 10 000 долларов. Но они высоко оценены и имеют очень высокие коэффициенты теплопередачи.

Менее сложные системы будут намного дешевле, но для таких защитников, как Агопиан, все дело в важности свежего воздуха и хорошего здоровья. Он может заниматься продажами, но руководитель RenewAire входил в состав рабочей группы ASHRAE, изучающей требования к вентиляции для многоквартирных домов, и хорошо разбирается в технической стороне бизнеса.

Одним из его самых больших разочарований является относительное отсутствие внимания к качеству воздуха в помещениях зданий в США и нежелание домовладельцев и строителей вкладывать несколько тысяч долларов в механическую систему, которая может значительно улучшить здоровье. Он называет вентиляцию легких «профилактической медициной», которая может быть более эффективной, чем лекарства, которые люди должны принимать после того, как у них возникли проблемы со здоровьем из-за воздействия загрязнителей воздуха в их собственных домах.

Покупатели выбирают модель HRV/ERV из-за разницы в стоимости, сказал он. Покупатели, заботящиеся о затратах, возражают против требований о более высоких скоростях вентиляции, которые означают лишь незначительное увеличение затрат на электроэнергию.

«Правда?» — сказал он, — итак, вы собираетесь установить в своем доме гранитную столешницу за 10 000 долларов или серию Wolf за 20 000 долларов, потому что хотите, чтобы она хорошо выглядела, но вы беспокоитесь о том, чтобы поставить даже ERV за 4000 долларов, когда я могу показать вам, что это улучшит вашу жизнь?»

Скотт Гибсон

Скотт Гибсон — автор статей в журналах Green Building Advisor и Fine Homebuilding . Эта статья первоначально появилась в Green Building Advisor.

Примерный план системы комфортной вентиляции для квартир

Примерный план компактной системы вентиляции Zehnder

Независимо от того, идет ли речь о новостройке или реконструкции многоэтажного дома –

с Компактная система вентиляции Zehnder Comfosystems обеспечивает комфортный, здоровый и энергоэффективный микроклимат в помещении для любой планировки и планировки помещения.

Пример плана кухни

План кухни

Пример распределения воздуха на кухне

Поверхность воздуха

Определение объемного расхода согласно DIN 1946-6

Тип номера	Поверхность м ²	Высота 90 664	Объем м ³	Фактор	Приточный воздух (м ³ /ч)	Вытяжной воздух (м ³ /ч)	Тип номера
Кухня	10. 20	2,50	25,5			42,0	Вытяжной воздух
Коридор вытяжной	7.10	2,50	17,8			22,0	Вытяжной воздух
Ванная	10.00	2,50	25,0			42,0	Вытяжной воздух
Детская комната	10.30	2,50	25,8	1.3	22,0		Приточный воздух
Спальня	14.40	2,50	36,0	2,5	42,0		Приточный воздух
Гостиная	19.60	2,50	49,0	2,5	42,0		Приточный воздух

		Вытяжные помещения	Приточные помещения	Всего
Общая площадь м ²		27,3	44. 3	71,6
Общий расход*		68,3	110,8	179,8

Тип вентиляции			Вентиляция для защиты от влажности	Уменьшенная вентиляция	Номинальная вентиляция	Интенсивный
Общий расход* (м ³ /ч)			35	80	115	150
Воздухообмен (1/ч)			0,19	0,45	0,64	0,84
Объемный расход для технических средств вентиляции (м ³ /ч)			25,68	71	106 **	140

* LTM (технические мероприятия по вентиляции) + инфильтрация = общий объемный расход
** объем воздуха для проекта системы вентиляции

Список кухонных материалов

Товар	Артикул №	Описание артикула	Количество	Индивидуальная цена		Всего
Единицы
1	471 212 210	Комфортная вентиляционная установка ComfoAir 180, без панели управления Класс энергоэффективности A	1	1729,00 €	С	1729,00 €
2	471 212 215	Комфортная вентиляционная установка ComfoAir 180 В, без панели управления Класс энергоэффективности A	1	2034,00 €	С	альтернатива
3	655 010 215	Панель управления ComfoSense 67	1	220,00 €	С	220,00 €
5	990 328 800	Двойной канал ComfoPipe Plus, Д = 400 мм, В/Ш = 200/330 мм	3	28,50 €	С	85,50 €
6	990 328 808	Компенсатор длины ComfoPipe Plus	1	35,60 €	С	35,60 €
7	990 328 801	Соединительная коробка ComfoPipe Plus, правая	1	54,00 €	С	54,00 €
8	990 328 802	Соединительная коробка ComfoPipe Plus, левая	1	54,00 €	С	54,00 €
9	990 328 807	Комплект для соединения двух воздуховодов ComfoPipe Plus DN 125	1	61,10 €	С	61,10 €
10	990 328 671	Трубка ComfoPipe 125, L = 500 мм, D = 155/125	2	25,70 €	С	51,40 €
11	990 328 815	Узкий зажим ComfoPipe Plus	5	8,20 €	С	41,00 €
Всего единиц:						2331,60 €
Распределение воздуха
12	990 328 819	Длинный глушитель, левый	1	254,00 €	С	254,00 €
13	990 322 020	Двойной воздуховод CK 300, L = 150 см	1	41,00 €	С	41,00 €
14	990 322 021	Колено CK 300 для двойного воздуховода, H 90 градусов, горизонтальное	1	20,20 €	С	20,20 €
15	990 322 023	Фитинг для двухканального соединения CK 300	1	12,90 €	С	12,90 €
16	990 328 823	Flat 51 4-ходовой коллектор с одинарным подключением	2	113,00 €	С	226,00 €
17	990 328 063X	Вентиляционная трубка ComfoTube Flat 51, 1 м	17	13,25 €	Д	225,25 €
18	990 322 012	Плоский изгиб 51 H, 90 градусов, горизонтальный	3	18,70 €	С	56,10 €
19	990 328 252X	Заглушка Flat 51, 1x	3	4,86 €	С	14,58 €
20	990 322 015	ComfoSet Flat 51, регулятор расхода воздуха	2	17,20 €	С	34,40 €
Распределение воздуха Итого:						884,43 €
Вентс
21	990 322 060	Корпус решетки CLRF, DN 125, плоский 51, боковой	1	39,00 €	С	39,00 €
22	990 322 062	Клапан для ремонта корпуса решетки с втулкой, ComfoTube Flat 51	4	27,30 €	С	109,20 €
23	990 320 780	Дизайнерская решетка Venezia, CLRF/TVA, нержавеющая сталь, D = 160 мм, фильтр	1	35,50 €	С	35,50 €
24	990 326 254	Высокоиндукционный ремонтный приточный клапан, круглый, DN 90, D=105 мм	3	14,30 €	С	42,90 €
25	990 326 253	Клапан вытяжного воздуха для ремонта, квадратный, DN 90, 180 x 112 мм	2	27,30 €	С	54,60 €
Вентс промежуточный итог:						281,20 €
Подключение наружного воздуха
26	990 430 592	Решетка наружная комбинированная, левая	1	132,00 €	С	132,00 €
Подсоединение наружного воздуха, всего:						132,00 €
Итого						3629,23 €
НДС 19%						689,55 €
Всего						4318,78 €

Примечание: Все артикулы с пометкой «X» соответствуют предполагаемым требованиям для этого свойства. При заказе обратите внимание на соответствующие размеры поставки/единицы упаковки. Все статьи, кроме установки. Последнее обновление: прайс-лист 2016

Пример плана ванной комнаты

План ванной комнаты

Пример распределения воздуха в ванной комнате

Поверхность воздуха

Определение объемного расхода согласно DIN 1946-6

Тип номера	Поверхность м ²	Высота 90 664	Объем м ³	Коэффициент	Приточный воздух (м ³ /ч)	Вытяжной воздух (м ³ /ч)	Тип номера
Кухня	10. 20	2,50	25,5			42,0	Вытяжной воздух
Коридор вытяжной	7.10	2,50	17,8			22,0	Вытяжной воздух
Ванная	10.00	2,50	25,0			42,0	Вытяжной воздух
Детская комната	10.30	2,50	25,8	1.3	22,0		Приточный воздух
Спальня	14.40	2,50	36,0	2,5	42,0		Приточный воздух
Гостиная	19.60	2,50	49,0	2,5	42,0		Приточный воздух

		Вытяжные помещения	Приточные помещения	Всего
Общая площадь м ²		27,3	44. 3	71,6
Общий расход*		68,3	110,8	179,8

Тип вентиляции			Вентиляция для защиты от влажности	Уменьшенная вентиляция	Номинальная вентиляция	Интенсивный
Общий расход* (м ³ /ч)			35	80	115	150
Воздухообмен (1/ч)			0,19	0,45	0,64	0,84
Объемный расход для технических средств вентиляции (м ³ /ч)			25,68	71	106 **	140

* LTM (меры вентиляционной технологии) + проникновение = общий объемный поток
** Объем воздуха для системы вентиляции

Материал ванной

Артикул № Описание артикула Количество Индивидуальная цена Всего Единицы 1 471 212 210 Комфортная вентиляционная установка ComfoAir 180, без панели управления

Класс энергоэффективности A

1 1729,00 € С 1729,00 € 2 471 212 215 Комфортная вентиляционная установка ComfoAir 180 В, без панели управления

Класс энергоэффективности A

1 2034,00 € С альтернатива 3 655 010 215 Панель управления ComfoSense 67 1 220,00 € С 220,00 € 4 990 328 800 Двойной канал ComfoPipe Plus, Д = 400 мм, В/Ш = 200/330 мм 7 28,50 € С 199,50 € 5 990 328 808 Компенсатор длины ComfoPipe Plus 2 35,60 € С 71,20 € 6 990 328 807 Комплект для соединения двух воздуховодов ComfoPipe Plus DN 125 1 61,10 € С 61,10 € 7 990 328 814 Широкий зажим ComfoPipe Plus 4 8,20 € С 32,80 € 8 990 328 816 Дистанционная рейка 4 5,20 € С 20,80 € 9 990 328 805 Вертикальная соединительная коробка ComfoPipe Plus 2 54,00 € С 108,00 € 10 990 328 815 Узкий зажим ComfoPipe Plus 5 8,20 € С 41,00 € 11 990 328 803 Блок переключения ComfoPipe Plus 1 50,90 € С 50,90 € 12 990 328 671 Трубка ComfoPipe 125, L = 500 мм, D = 155/125 2 25,70 € С 51,40 € Всего единиц: 2585,70 € Распределение воздуха 13 990 328 820 Длинный правый глушитель 1 254,00 € С 254,00 € 14 990 322 020 Двойной воздуховод CK 300, L = 150 см 1 41,00 € С 41,00 € 15 990 322 021 Колено CK 300 для двойного воздуховода, H 90 градусов, горизонтальное 2 20,20 € С 40,40 € 16 990 322 023 Фитинг для двухканального соединения CK 300 1 12,90 € С 12,90 € 17 990 328 823 Flat 51 4-ходовой коллектор с одинарным подключением 2 113,00 € С 226,00 € 18 990 328 063X Вентиляционная трубка ComfoTube Flat 51, 1 м 14 13,25 € Д 185,50 € 19 990 322 012 Плоский изгиб 51 H, 90 градусов, горизонтальный < 4 18,70 € С 74,80 € 20 990 328 252X Заглушка Flat 51, 1x 3 4,86 € С 14,58 € 21 990 322 015 ComfoSet Flat 51, регулятор расхода воздуха 2 17,20 € С 34,40 € Распределение воздуха Итого: 883,58 € Вентс 21 990 322 060 Корпус решетки CLRF, DN 125, плоский 51, боковой 1 39,00 € С 39,00 € 22 990 322 062 Клапан для ремонта корпуса решетки с втулкой, ComfoTube Flat 51 4 27,30 € С 109,20 € 23 990 326 254 Высокоиндукционный ремонтный приточный клапан, круглый, DN 90, D = 105 мм 3 14,30 € С 42,90 € 24 990 326 253 Клапан вытяжного воздуха для ремонта, квадратный, DN 90, 180 x 112 мм 2 27,30 € С 54,60 € 25 990 320 780 Дизайнерская решетка Venezia, CLRF/TVA, нержавеющая сталь, D = 160 мм, фильтр 1 35,50 € С 35,50 € Вентс промежуточный итог: 281,20 € Подключение наружного воздуха 26 990 430 591 Решетка наружная комбинированная правая 1 132,00 € С 132,00 € Итого по подключению наружного воздуха: 132,00 € Итого 3882,48 € НДС 19% 737,67 € Итого 4620,15 €

Изделия, подходящие для этих типовых планов

Вентиляционная установка Zehnder ComfoAir 180

Компактная вентиляционная установка удобно помещается в стандартный кухонный шкаф или настенный шкаф. Нет необходимости подвешивать весь потолок, чтобы разместить систему распределения воздуха. Ваше жизненное пространство и ощущение простора остаются нетронутыми.

Комбинированная наружная настенная решетка

Только для профессиональных пользователей
Этот контент доступен только для профессиональных зарегистрированных пользователей my.Zehnder. Вы можете зарегистрироваться сейчас на my.Zehder или войти в свою существующую учетную запись, и тогда вы сможете получить доступ ко всему содержимому.

Этот контент доступен только для членов my. Zehder. Зарегистрируйтесь сейчас на my.Zehder или войдите в систему с помощью существующей учетной записи.
Зарегистрируйтесь сейчас! №

Для наружного и вытяжного воздуха требуется только один элемент, который гармонично вписывается в фасад. Благодаря интеллектуальной конструкции системы практически отсутствует передача запаха между наружным и вытяжным воздухом.

Двойной воздуховод ComfoPipe Plus с хомутом

Наружный и вытяжной воздух гигиенично разделены в компактном блоке размером 200 × 330 мм. Толщина изоляции соответствует стандарту DIN 1946-6. Хомуты служат для крепления стенового покрытия (например, гипсокартона).

Соединительная коробка ComfoPipe Plus

Доступны в различных версиях, вертикальной или горизонтальной, служат для соединения вентиляционной установки, шумоглушителя или двухканального воздуховода. Соединения могут быть выполнены даже в очень ограниченном пространстве.

Перейти к продукту

Комбинация глушитель/распределитель

Глушитель оснащен специальной изоляцией. Этот высокоэффективный глушитель предотвращает любые шумы, которые могут возникнуть в приточном и вытяжном воздухе. Интеллектуальный: он также включает в себя прямое подключение к соседним помещениям и клапанам.

К продуктам

Гибкий элемент CK 300

Заполнитель для Produkt CSY

Там, где жесткие компоненты больше не могут помочь: гибкий элемент предназначен для прыжков в высоту и создания различных изгибов.

Flat 51, 4-ходовой коллектор с одинарным соединением

Труба Zehnder Flat 51

Распределительный коллектор теперь соединяется только с одним воздуховодом CK 300, а не с двумя, как раньше. Благодаря экономии места коллекторы приточного и вытяжного воздуха можно расположить рядом друг с другом; например, в проходе шириной 110 см.

Клапаны для ремонта приточного и вытяжного воздуха

Заполнитель для Produkt CSY

Поскольку для установки не требуется никакого зазора до потолка или стены, подвеска к потолку практически не требуется.
