Сколько нужно конденсаторов для электродвигателя 3 квт

Что делать, если требуется подключить двигатель к источнику, рассчитанному на другой тип напряжения (например, трехфазный двигатель к однофазной сети)? Такая необходимость может возникнуть, в частности, если нужно подключить двигатель к какому-либо оборудованию (сверлильному или наждачному станку и пр.). В этом случае используются конденсаторы, которые, однако, могут быть разного типа. Соответственно, надо иметь представление о том, какой емкости нужен конденсатор для электродвигателя, и как ее правильно рассчитать.

Что такое конденсатор

Конденсатор состоит из двух пластин, расположенных друг напротив друга. Между ними помещается диэлектрик. Его задача – снимать поляризацию, т.е. заряд близкорасположенных проводников.

Существует три вида конденсаторов:

Полярные. Не рекомендуется использовать их в системах, подключенных к сети переменного тока, т.к. вследствие разрушения слоя диэлектрика происходит нагрев аппарата, вызывающий короткое замыкание.
Неполярные. Работают в любом включении, т.к. их обкладки одинаково взаимодействуют с диэлектриком и с источником.
Электролитические (оксидные). В роли электродов выступает тонкая оксидная пленка. Считаются идеальным вариантом для электродвигателей с низкой частотой, т.к. имеют максимально возможную емкость (до 100000 мкФ).

Как подобрать конденсатор для трехфазного электродвигателя

Задаваясь вопросом: как подобрать конденсатор для трехфазного электродвигателя, нужно принять во внимание ряд параметров.

Чтобы подобрать емкость для рабочего конденсатора, необходимо применить следующую расчетную формулу: Сраб.=k*Iф / U сети, где:

k – специальный коэффициент, равный 4800 для подключения «треугольник» и 2800 для «звезды»;
Iф – номинальное значение тока статора, это значение обычно указывается на самом электродвигателе, если же оно затерто или неразборчиво, то его измеряют специальными клещами;
U сети – напряжение питания сети, т. е. 220 вольт.

Таким образом вы рассчитаете емкость рабочего конденсатора в мкФ.

Еще один вариант расчета – принять во внимание значение мощности двигателя. 100 Ватт мощности соответствуют примерно 7 мкФ емкости конденсатора. Осуществляя расчеты, не забывайте следить за значением тока, поступающего на фазную обмотку статора. Он не должен иметь большего значения, чем номинальный показатель.

В случае, когда пуск двигателя производится под нагрузкой, т.е. его пусковые характеристики достигают максимальных величин, к рабочему конденсатору добавляется пусковой. Его особенность заключается в том, что он работает примерно в течение трех секунд в период пуска агрегата и отключается, когда ротор выходит на уровень номинальной частоты вращения. Рабочее напряжение пускового конденсатора должно быть в полтора раза выше сетевого, а его емкость – в 2,5-3 раза больше рабочего конденсатора. Чтобы создать необходимую емкость, вы можете подключить конденсаторы как последовательно, так и параллельно.

Как подобрать конденсатор для однофазного электродвигателя

Асинхронные двигатели, рассчитанные на работу в однофазной сети, обычно подключаются на 220 вольт. Однако если в трехфазном двигателе момент подключения задается конструктивно (расположение обмоток, смещение фаз трехфазной сети), то в однофазном необходимо создать вращательный момент смещения ротора, для чего при запуске применяется дополнительная пусковая обмотка. Смещение ее фазы тока осуществляется при помощи конденсатора.

Итак, как подобрать конденсатор для однофазного электродвигателя?

Чаще всего значение общей емкости Сраб+Спуск (не отдельного конденсатора) таково: 1 мкФ на каждые 100 ватт.

Есть несколько режимов работы двигателей подобного типа:

Пусковой конденсатор + дополнительная обмотка (подключаются на время запуска). Емкость конденсатора: 70 мкФ на 1 кВт мощности двигателя.

Рабочий конденсатор (емкость 23-35 мкФ) + дополнительная обмотка, которая находится в подключенном состоянии в течение всего времени работы.
Рабочий конденсатор + пусковой конденсатор (подключены параллельно).

Если вы размышляете: как подобрать конденсатор к электродвигателю 220в, стоит исходить из пропорций, приведенных выше. Тем не менее, нужно обязательно проследить за работой и нагревом двигателя после его подключения. Например, при заметном нагревании агрегата в режиме с рабочим конденсатором, следует уменьшить емкость последнего. В целом, рекомендуется выбирать конденсаторы с рабочим напряжением от 450 В.

Как выбрать конденсатор для электродвигателя – вопрос непростой. Для обеспечения эффективной работы агрегата нужно чрезвычайно внимательно рассчитать все параметры и исходить из конкретных условий его работы и нагрузки.

Часто для подключения асинхронного трехфазного двигателя в бытовую электросеть используются конденсаторы для запуска электродвигателя. Для них рабочим является напряжение 380 В, которое применяется во всех сферах производства.

Но рабочее напряжение бытовой сети у нас 220 В. И для того, чтобы подключить промышленный трехфазный двигатель к обычной потребительской сети, используются фазосдвигающие элементы:

пусковой конденсатор;
рабочий конденсатор.

Пусковой конденсатор.

Схемы подключения при рабочем напряжении в 380 В

Выпускаемые промышленностью асинхронные трехфазные двигатели возможно подключить двумя основными способами:

соединение «звездой»;
соединение «треугольником».

Электродвигатели конструктивно выполняются из подвижного ротора и корпуса, в который вставлен находящийся неподвижно статор (может быть собран непосредственно в корпусе или вставляться туда). Статор имеет в своем составе 3 равнозначные обмотки, специальным образом намотанные и расположенные на нем.

При соединении «звездой» концы всех трех обмоток двигателя соединяются вместе, а к их началам подаются три фазы. При соединении обмоток «треугольником» конец одной соединяется с началом следующей.

Соединение треугольник и звезда.

Принцип работы двигателя

При работе электродвигателя, подключенного к трехфазной сети 380 В, в каждую из его обмоток последовательно подается напряжение и по каждой из них протекает ток, создающий переменное магнитное поле, которое воздействует на ротор, закрепленный подвижно на подшипниках, который заставляет его вращаться. Для запуска при таком варианте работы никаких дополнительных элементов не нужно.

Если один из трехфазных асинхронных электродвигателей подключить к однофазной сети 220 В, то вращающий момент не возникнет и двигатель не запустится. Для запуска от однофазной сети трехфазных устройств, придумано множество различных вариантов.

Одним из самых простых и распространенных среди них является применение фазового сдвига. Для этого используются различные фазосдвигающие конденсаторы для электродвигателей, через которые подключается контакт третьей фазы.

Кроме этого, обязательно наличие еще одного элемента. Это пусковой конденсатор. Он предназначен для запуска самого двигателя и должен работать только в момент запуска порядка 2-3 секунд. Если его оставить включенным на длительное время, то обмотки двигателя быстро перегреются и он выйдет из строя.

Чтобы это реализовать, можно использовать специальный выключатель, у которого есть две пары включаемых контактов. При нажатой кнопке одна пара фиксируется до последующего нажатия кнопки «Стоп», а вторая будет замкнута только тогда, когда нажимается кнопка «Пуск». Это предотвращает выход электродвигателя из строя.

Схемы подключения для рабочего напряжения в 220 В

Из-за того, что существует два основных варианта подключения обмоток электродвигателей, схем подвода бытовой сети будет тоже две. Обозначения:

«П» – выключатель, осуществляющий пуск;
«Р» – специальный переключатель, предназначенный для реверса двигателя;
«Сп» и Ср» – пусковой и рабочий конденсаторы соответственно.

При подключении к сети 220 В у трехфазных электродвигателей появляется возможность менять направление вращения на противоположное.

Это можно осуществлять при помощи тумблера «Р».

Схема подвода бытовой сети.

Внимание! Менять направление вращения можно лишь при отключении питающего напряжения и полной остановке электродвигателя, чтобы не сломать его.

«Сп» и «Ср» (рабочие и пусковые конденсаторы) можно рассчитать по специальной формуле: Ср=2800*I/U, где I – потребляемый ток, U – номинальное напряжение электродвигателя. После вычисления Ср можно подобрать и Сп. Емкость конденсаторов пусковых должна быть больше минимум в два раза, чем у Ср. Для удобства и упрощения выбора можно принять за основу следующие значения:

М = 0,4 кВт Ср = 40 мкФ, Сп = 80 мкФ;
М = 0,8 кВт Ср = 80 мкФ, Сп = 160 мкФ;
М = 1,1 кВт Ср = 100 мкФ, Сп = 200 мкФ;
М = 1,5 кВт Ср = 150 мкФ, Сп = 250 мкФ;
М = 2,2 кВт Ср =230 мкФ, Сп = 300 мкФ.

Где М – номинальная мощность используемых электродвигателей, Ср и Сп – рабочие и пусковые конденсаторы.

Некоторые особенности и советы при работе от бытовой сети в 220 В

При использовании асинхронных электродвигателей, рассчитанных для рабочего напряжения 380 В в бытовой сфере, подключив их к сети 220 В, вы теряете около 50% номинальной мощности двигателей, но при этом скорость вращения ротора остается неизменной. Помните об этом, выбирая необходимую для работы мощность.

Уменьшить потери мощности можно, применив соединение обмоток «треугольником», при нем КПД электродвигателя останется где-то на уровне 70%, что будет ощутимо выше, чем при соединении обмоток «звездой».

Поэтому если технически осуществимо в распределительной коробке самого электродвигателя поменять соединение «звезда» на соединение «треугольник», то сделайте это. Ведь приобретение «дополнительных» 20% мощности будет хорошим шагом и помощью в работе.

При выборе конденсаторов пусковых и рабочих имейте в виду, что их номинальное напряжение должно быть минимум в 1,5 раза больше, чем напряжение в сети. То есть для сети в 220 В желательно для запуска и стабильной работы использовать емкости, рассчитанные на напряжение 400 – 500 В.

Двигатели с рабочим напряжением 220/127 В можно подключать только «звездой». При использовании другого соединения вы при пуске его просто сожжете, и останется только сдать все в утиль.

Если вы не можете подобрать конденсатор, использующийся для пуска и при работе, то можно взять их несколько и соединить параллельно. Общая емкость в этом случае подсчитывается следующим образом: Собщ = С1+С2+….+Ск, где к – необходимое их количество.

Иногда, особенно при значительной нагрузке, он сильно перегревается. В этом случае степень нагрева можно попытаться уменьшить, меняя емкость Ср (рабочего конденсатора). Ее постепенно снижают, проверяя при этом нагрев двигателя. И наоборот, если рабочая емкость недостаточна, то выходная мощность, выдаваемая устройством, будет маленькой. В этом случае можно попробовать увеличить емкость конденсатора.

Для более быстрого и легкого пуска устройства, если существует такая возможность, отключайте от него нагрузку. Это касается именно тех двигателей, которые были переделаны с сети 380 В на сеть 220 В.

Заключение по теме

Если вы хотите использовать для своих нужд промышленный трехфазный электродвигатель, то к нему нужно собрать дополнительную схему подключения, учитывая все необходимые для этого условия. И обязательно помните, что это электрическое оборудование и необходимо соблюдать все нормы и правила безопасности при работе с ним.

Время чтения: 2 минуты Нет времени?

Отправим материал вам на e-mail

Когда асинхронный двигатель подключается в однофазную сеть 220/230 В необходимо обеспечить сдвиг фаз в обмотках статора, имитирующий вращающееся магнитное поле. Это и приводит к вращению вала ротора электродвигателя, как в «родных» трехфазных сетях переменного тока. Для достижения этой цели в «не родных сетях» и служит конденсатор.

Подключение конденсатора к электродвигателю

Подбирать конденсатор следует очень внимательно, поэтому специально для читателей нашего онлайн-журнала был разработан удобный калькулятор с необходимыми пояснениями.

Калькулятор расчета емкости рабочего и пускового конденсатора

Пояснения к расчету

Схема соединения обычно отмечена на самом конденсаторе, и может обозначаться либо звёздой, либо треугольником. Как правило, это две разные формы, ёмкость которых рассчитывается, по- разному:

Схема подключения рабочего и пускового конденсатора при разных способах подключения обмоток	Расчетные зависимости
	Ср = 2800I/U; I = P/(√3Uηcosϕ)

Ср – емкость рабочего конденсатора

Ср = 4800*I/U;
I = P/(√3*U*η*cosϕ)

Ср – емкость рабочего конденсатора

Сп = 2,5*Ср, где Сп – емкость пускового конденсатора при любом способе подключенияРасшифровка обозначений:

Ср – емкость рабочего конденсатора, мкФ
Сп – емкость пускового конденсатора, мкФ
I – ток, А
U – напряжение в сети, В
η – КПД двигателя в %, деленных на 100
cosϕ – коэффициент мощности

Полученные результаты расчета используются для подбора конденсаторов нужных номиналов. Номинала именно расчетного значения вряд ли можно будет найти, поэтому правила подбора следующие:

если расчетное значение точно попало в существующий номинал, то в этом случае повезло – берете именно такой.
если совпадения нет, то рекомендуется выбирать емкость ближайшего нижнего номинального значения. Выбирать выше не следует (особенно для рабочих конденсаторов), так как существует вероятность значительного возрастания рабочих токов и перегрева обмоток.
По напряжению конденсаторы обязательно подбираются с номиналом не менее, чем в 1,5 раза выше напряжения сети, поскольку в момент пуска напряжение на самом конденсаторе всегда повышенное. Например, для однофазного напряжения 220 В рабочее напряжение конденсатора должно быть не менее 360 В, а по опыту электриков даже не менее 400 В.

Ниже мы приведем таблицу номинальных значений конденсаторов серий СВВ60 и СВВ65. Эти конденсаторы чаще всего применяют при подключении асинхронных двигателей. Серия СВВ65 отличается от серии СВВ60 металлическим корпусом. В качестве пусковых часто применяют электролитические конденсаторы серии CD60. Причем опытные профессионалы не рекомендуют использовать их в качестве рабочих, поскольку продолжительные время работы быстро выводит их из строя.

Полипропиленовые пленочные конденсаторы серий СВВ60 и СВВ65	Электролитические неполярные конденсаторы серии CD60
Номинальное рабочее напряжение, В	400; 450; 630	220-275; 300; 450
Номинальный ряд, мкФ	1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 12; 14; 15; 16; 20; 25; 30; 35; 40; 45; 50; 60; 65; 70; 75; 80; 85; 90; 100; 120; 150	5; 10; 15; 20; 25; 50; 75; 100; 150; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 1000; 1200; 1500

Иногда бывает рациональнее использовать два и более конденсатора, чтобы получить нужную емкость. При этом они могут быть соединены последовательно или параллельно. При параллельном соединении результирующая емкость будет складываться, при последовательном она будет меньше емкости любого из конденсаторов. Для расчета данного соединения мы также подготовили для вас специальный калькулятор.

Калькулятор расчета результирующей емкости двух последовательно соединенных конденсатора

Экономьте время: отборные статьи каждую неделю по почте

На один киловатт сколько микрофарад?

Выход из строя конденсаторов в цепи компрессора кондиционеров случается не так уж и редко. А зачем вообще нужен конденсатор и для чего он там стоит?

Бытовые кондиционеры небольшой мощности в основном питаются от однофазной сети 220 В. Самые распространённые двигатели которые применяют в кондиционерах такой мощности- асинхронные со вспомогательной обмоткой, их называют двухфазные электродвигатели или конденсаторные.

В таких двигателях две обмотки намотаны так, что их магнитные полюсы расположены под углом 90 град. Эти обмотки отличаются друг от друга количеством витков и номинальными токами, ну соответственно и внутренним сопротивлением. Но при этом они рассчитаны так что при работе они имеют одинаковую мощность.

В цепь одной из этих обмоток, её производители обозначают как стартовую(пусковую), включают рабочий конденсатор, который постоянно находится в цепи. Этот конденсатор ещё называют фазосдвигающим, так как он сдвигает фазу и создаёт круговое вращающееся магнитное поле. Рабочая или основная обмотка подключена напрямую к сети.

Что такое конденсатор

Существует три вида конденсаторов:

Полярные. Не рекомендуется использовать их в системах, подключенных к сети переменного тока, т.к. вследствие разрушения слоя диэлектрика происходит нагрев аппарата, вызывающий короткое замыкание.
Неполярные. Работают в любом включении, т.к. их обкладки одинаково взаимодействуют с диэлектриком и с источником.
Электролитические (оксидные). В роли электродов выступает тонкая оксидная пленка. Считаются идеальным вариантом для электродвигателей с низкой частотой, т.к. имеют максимально возможную емкость (до 100000 мкФ).

Подключение двух конденсаторов для трехфазного двигателя

Для запуска двигателя в нагруженном состоянии требуется добавление пускового конденсатора. Он осуществляет работу в первые несколько секунд во время пуска и прекращает работать при выходе ротора на рабочий режим (частоту оборотов). Чтобы подобрать конденсатор для двигателя в этом случае, следует знать, что его расчетное напряжение превышает таковое у рабочего конденсатора в 1,5 раза, емкость — в 2,5-3 раза.

Допускается подключение более одного конденсатора. Если подключать их параллельно, то емкость будет увеличиваться, что удобно для расчетов.

После включения двигателя первые разы необходимо обязательно проследить за его работой. Он не должен слишком нагреваться. Если непонятно, какие конденсаторы для электродвигателя использовать в этом случае, то верный ответ — с меньшей емкостью. Рабочее напряжение составляет не менее 450 В. Чтобы двигатель работал эффективно, необходимо не только правильно определить все параметры используемого конденсатора, но и учесть условия его нагрузки или работы.

Соединение конденсаторов

Часто самого по себе конденсатора недостаточно. Поэтому такие электронные компоненты приходится объединять в группы, так называемые батареи. При таком подключении множество ёмкостей соединяются друг с другом для получения новой, обладающей другими характеристиками.

Выделяют 2 основных способа соединения деталей:

последовательный;
параллельный.

Последовательное соединение ёмкостей

При этом виде соединения множество деталей выстраивается в длинную цепь (от двух штук и более). Чаще всего на практике применяются комбинации из 2-5 деталей. Каждая предшествующая соединяется с последующей. В результате получается длинная цепочка, напоминающая вагоны в железнодорожном составе.

Последовательное включение

Последовательное соединение конденсаторов снижает их общую ёмкость. Вызвано это тем, что увеличивается толщина диэлектрика между обкладками прибора, а площадь их пересечения при этом остаётся неизменной (см. формулу выше). Как рассчитать суммарную ёмкость конденсатора при последовательном подключении, можно узнать из формулы ниже.

Ёмкость последовательно включенных конденсаторов

На деле такое подключение используется для получения нового значения ёмкости, но такой конденсатор просто не выпускается промышленностью. Например, имея два элемента номиналом 10 uF каждый и соединив их последовательно, можно получить общую ёмкость в 5 uF.

Пример последовательного расчёта

Другая особенность последовательного соединения – это увеличение общего напряжения. Если взять 2 ёмкости на 200 В каждую и подключить их описываемым способом, то итоговое напряжение батареи составит 200 + 200 = 400 вольт.

Параллельное соединение

При параллельном соединении деталей все левые (условно) выводы ёмкостей объединяются в один. С правыми – так же. Если конденсаторы электролитические, то все плюсы подключаются вместе, так же, как и все минусы. В итоге получается большая сборка деталей, имеющая всего два вывода.

Параллельное включение конденсаторов

Данное соединение подразумевает уже сложение ёмкостей, так как увеличивается общая площадь взаимодействующих обкладок. При этом максимальное напряжение, которое можно приложить к этой батареи, не превышает значения самого низковольтного элемента. Расчёт конденсатора, а именно его ёмкости, в таком случае производится по следующему выражению.

Ёмкость параллельно подключенных конденсаторов

Метод применяется, когда из множества элементов с низкой ёмкостью нужно получить один, но с большой. Пример использования такого подключения можно найти во фрагменте схемы одного из популярных сварочных инверторов. Она приведена ниже. Из изображения видно, что параллельно применяются 6 электролитических конденсаторов, которые стоят сразу после диодного выпрямителя. Каждый из них на 400 В 470 uF. В результате суммарная ёмкость полученной батареи составляет 470 * 6 = 2820 микрофарад. Приведённое вычисление всегда можно выполнить в специализированном интернет калькуляторе. Пиковое напряжение, которое приложено к этой сборке, не должно превышать 400 вольт. Это значение взято с запасом примерно в 30 %, ведь на деле в данном узле сварочного аппарата действующий вольтаж составляет 300 В.

Фрагмент схемы сварочного аппарата

Дополнительная информация. Конденсаторы на входе мощных устройств часто используются в роли фильтров от помех и узлов для компенсации реактивной мощности. Подобные меры позволяют повысить качество напряжения сети и защитить оборудование от кратковременных скачков напряжения.

Как подключить конденсатор к электродвигателю

Понравилось видео? Подписывайтесь на наш канал!

Почти ко всем частным домам, гаражам и территориям подведена однофазная сеть 220В. От нее работают очень многие бытовые устройства. Если подключить трехфазный агрегат к бытовой сети с напряжением 220В, просто соединив обмотки статора с питающей сетью, то ротор не будет двигаться, так как нет вращающегося магнитного поля. Здесь нужен пусковой и рабочий конденсатор. Первый включается на непродолжительное время. Он позволяет увеличить пусковой момент. Из-за того, что напряжение во время заряда конденсатора возрастает постепенно, разность потенциалов на его выводах будет неизменно отставать от питающей сети, благодаря чему и произойдет сдвиг фаз и возникнет вращающееся магнитное поле. Но как подключить конденсатор к электродвигателю?

Как подключить конденсатор к электродвигателю 220В?

Сперва открутите крышку клеммной коробки (расположена на корпусе агрегата). Здесь можно увидеть количество выходящих из статора контактов, на которые выведены концы обмоток статора — 6. Если соединение выполнено только по схеме «Звезда» в коробке клеммной будет лишь 3 контакта. Переключение схемы соединения обмоток статора со «Звезды» на «Треугольник» осуществляется с помощью перестановки перемычек, которые замыкают концы обмоток. Пример представлен на фото:

Как подключить пусковой конденсатор к электродвигателю по схеме «Треугольник» и «Звезда». Рассмотрим эти два способа подробно.

«Треугольник»

Последовательность действий:

При помощи перемычки соедините конец фазной обмотки U2 с началом фазной обмотки V1.
При помощи перемычки соедините конец фазной обмотки V2 с началом фазной обмотки W1.
При помощи перемычки соедините конец фазной обмотки W2 с началом фазной обмотки U1.

Все точки соединения, о которых сказано выше, являются точками подключения к трехфазной сети. Подключение конденсаторов к электромотору с обмотками статора соединенных по схеме «Треугольник» выполняется через специальную пусковую кнопку, а включение агрегата в сеть производится согласно приведенной схеме.

«Звезда»

Когда у электромотора обмотки соединены только по схеме «Звезда», то в клеммную коробку уже выведены 3 клеммы. Подключение конденсаторов выполняется по приведенной схеме. К концам обмоток U, V и W (или U1, V1 и W1 — как на схеме), нужно через пусковую кнопку подключить конденсаторы и жилы кабеля (подвести питающее напряжение), что и позволит запустить агрегат от однофазной сети.

При подключении в однофазную сеть электромотора, у которого обмотки статора соединены по схеме «Треугольник», потеря мощности составит не менее 25%. При подключении в однофазную сеть трехфазного двигателя со схемой соединения обмоток «Звезда» потеря мощности составит не менее 50%. Можно разобрать агрегат, рассоединить центральное соединение обмоток и вывести недостающие концы обмоток в клеммную коробку. Далее следует соединить концы обмоток по схеме «Треугольник» и вести подключение по ранее описанному принципу.

Если агрегат имеет мощность до 1,5 кВт, то чаще всего установки рабочих конденсаторов оказывается достаточно, так как конденсаторов, соединенных параллельно может быть несколько. Если же предполагаются значительные нагрузки на электродвигатель, то к нему стоит подключить рабочий и пусковой конденсаторы.

Чтобы подобрать емкость для конденсатора примените следующую формулу:

Сраб. = k х Iф/U сети

k – коэффициент равный 4800 для схемы соединения обмоток статора «Треугольник» и 2800 — для схемы «Звезда».

Iф – номинальное значение тока статора (определяется по справочным данным, исходя из маркировки двигателя или замера присоединительных и габаритных размеров).

U сети – напряжение питания сети (220В).

Теперь вы знаете, как подключить конденсатор к электродвигателю 220в. Примите во внимание все, что написано выше и смело действуйте.

Для оформления заказа позвоните менеджерам компании Кабель.РФ® по телефону или пришлите заявку на электронную почту с указанием требуемой модели электродвигателя, целей и условий эксплуатации. Менеджер поможет Вам подобрать нужную марку с учетом Ваших пожеланий и потребностей.

Как подобрать пусковой конденсатор для однофазного электромотора

До использования в пусковой цепи конденсатор проверяют тестером на исправность. При подборе рабочего конденсатора можно применять такое же приближенное правило а-7 микрофарад на 100 ватт номинальной электрической мощности. Емкость пускового также берется в 2-3 раза выше.

При подборе конденсатора на 220 вольт следует выбирать модели с номиналом не менее 400. Это объясняется переходными электромагнитными процессами при запуске, дающими кратковременные пусковые броски напряжения до 350-550 вольт.

Однофазные асинхронные электромоторы часто применяются в домашних электроприборах и электроинструменте. Для пуска таких устройств, особенно под нагрузкой, требуется пусковая обмотка и сдвиг фазы. Для этого используется конденсатор, подключаемый по одной из известных схем.

Конструкция асинхронного однофазного электродвигателя

Если запуск осуществляется с преодолением большого момента инерции, подсоединяют пусковой конденсатор.

Что такое конденсатор

Это устройство для накопления электрического заряда. Он состоит из пары проводящих пластин, находящихся на малом отстоянии друг от друга и разделенных слоем изолирующего материала.

Широко распространены следующие виды накопителей электрического заряда:

Полярные. Работают в цепях с постоянным напряжением, подключаются в соответствии с указанной на них полярностью.
Неполярные. Работают в цепях с переменным напряжение, подключать можно как угодно
Электролитические. Пластины представляют собой тонкие оксидные пленки на листе фольги.

Электролитические лучше других подходят на роль конденсатора для пуска электродвигателя.

Блиц-советы

При подключении к сети в 660 В некоторые используют метод комбинированного запуска
Самой важное при «звездном» подключении определить путь обмотки, потому что если не угадали хоть одну пару обмоток и, допустим начало-конец, начало-конец, конец-начало, то работа будет плохой и это будет сразу же видно, есть также возможность спалить двигатель в этом случае.
Не во всех двигателях есть маркировка клемм, чаще всего помечена «масса», остальные нужно «прозванивать» с помощью мультиметра, либо же читать инструкцию, зачастую производители указывают данную информацию там.
Все зависит от напряжения сети в которую будет включен двигатель; если сеть 220 В, то нужно использовать схему – треугольник, а вот для 380 В в ходу будет – звезда.
При подключении к сети в 660 В некоторые используют метод комбинированного запуска. То есть запуск происходит на «треугольнике», а при достижении необходимой мощности идет переход на звезду. Но это все-таки рискованный случай, может произойти сгорание обмоток. Лучше использовать специализированные двигатели, которые работают при заданном напряжении.
Для того чтоб изменить направление вращения ротора в статоре нужно подсоединить конденсатор не к нулю, а к фазе. Это также является маячком при неправильном подключении.

Сравнение конденсаторов обоих типов

Рабочий и пусковой конденсаторы имеют такие отличия:

Использование в различных цепях подключения: рабочей и пусковой.
Рабочим конденсатором генерируется электромагнитное поле для основного цикла работы двигателя, пусковым задается сдвиг фаз между двумя обмотками — рабочей и дополнительной — в начале работы.
Первый подключается последовательно вспомогательной обмотке, второй — параллельно основной.
Рабочий конденсатор задействован все время, пока двигатель включен, пусковой только на старте до момента его выхода на постоянный режим.
Как уже было отмечено, принцип подбора емкости также отличается. Каждые 100 Вт соответствуют 7 мкФ для рабочего конденсатора и 13-17 мкФ для пускового. Отличается и коэффициент повышения предельно допустимого напряжения по сравнению с номинальным: для рабочего — 1,15, пускового — 2-2,5.

Эти правила помогают хотя бы приблизительно понять, какой конденсатор нужен для запуска электродвигателя.

Основные причины «вздутия» конденсатора

Можно правильно выбрать конденсатор, впаять его, и через пару дней обнаружить, что он вновь вышел из строя. Основной причиной быстрой поломки этих элементов является перегрев при:

недостаточной вентиляции корпуса и его перегреве свыше +45°С;
установке блока питания недостаточной мощности; она должна быть на 10-15% больше, чем та, которую компьютер использует в момент высшей производительности; в противном случае в цепи возникают токовые нагрузки и, как следствие, перегрев элементов.

Выход из строя конденсатора возможен также при:

несоблюдении полярности электролитических элементов при припайке;

механических повреждениях устройства.

Итак, как подобрать конденсатор для однофазного электродвигателя?

Чаще всего значение общей емкости Сраб+Спуск (не отдельного конденсатора) таково: 1 мкФ на каждые 100 ватт.

Есть несколько режимов работы двигателей подобного типа:

Пусковой конденсатор + дополнительная обмотка (подключаются на время запуска). Емкость конденсатора: 70 мкФ на 1 кВт мощности двигателя.
Рабочий конденсатор (емкость 23-35 мкФ) + дополнительная обмотка, которая находится в подключенном состоянии в течение всего времени работы.
Рабочий конденсатор + пусковой конденсатор (подключены параллельно).

Конденсатор на двигатель 3 квт подключения

У меня мотор 3квт,1400оборотов.Какой емкости надо пусковой конденсатор и рабочий для нормальной работы двигателя. Двигатель хочу использовать на пиле- циркулярке для распилки дров разного диаметра. Спасибо, с уважением Олег Викторович.

Ответ: В тех случаях, когда требуется подключить электродвигатель трехфазный к сети 220 вольт (однофазной) используют два типа схем для подключения –«треугольником» или «звездой». Конечно лучше использовать «треугольник», в таком случае потеря мощности трехфазного двигателя меньше 50%.

Расчет емкости рабочего конденсатора в таком случае проводим по такой формуле:

Срабоч.= k * I фаз./ Uc ет., к-коэффициент схемы подключения( для « звезды»=2800, для «треугольника»=4800; I фаз. -паспортный номинальный ток двигателя,А; U -сетевое питающее напряжение напряжение, В.

Если запуск трехфазного двигателя проходит без нагрузки, то пусковую емкость можно не ставить. Например ,если у вас система передачи крутящего момента от вала двигателя к циркулярной пиле идет с помощью плоского ремня или клинообразного и натяжение его осуществляется весом двигателя(двигатель крепится на пластине с одной стороны закрепленной к станине циркулярной пилы и в момент старта вы просто приподнимаете пластину с двигателем сняв нагрузку с оси двигателя а по мере набора мощности опускаете ее и подключаете саму пилу).

Что бы получить близкую к номинальной пусковую мощность устанавливают как обычно емкость пускового конденсатора в два три раза больше чем рабочая емкость. Сп.=(2-3)*Срабоч.

Что касается номинального напряжения устанавливаемых конденсаторов, оно должно быть 1.5-2 раза выше, чем напряжение используемой сети. Это связано с тем, что при запуске двигателя с помощью конденсатора в этой обмотке протекает повышенный ток по сравнению с обмотками прямого включения в сеть на 30-40% от номинала. Таким образом применять можно конденсаторы с рабочим напряжением не менее 350 вольт не ниже, лучше конечно на 450 вольт.

Исходя из практики принимается следующее решение, при выборе пускового и рабочего конденсаторов исходить надо из следующего: на один киловатт мощности двигателя надо брать 200 мкф на пусковой конденсатор и 100 мкф на рабочий.

В вашем случае Срабочий=300 мкф и Спусковой=600 мкф.

Если не найдете подходящие бумажные конденсаторы такой емкости можно использовать и электролитические(схема ниже) , главное правильно их подключить, при неправильной сборке они могугт закипеть и взорваться.

Пожалуй, наиболее распространённый и простой способ подключения трехфазного электродвигателя в однофазную сеть при отсутствии питающего напряжения

380 в – это способ с применением фазосдвигающего конденсатора, через который запитывается третья обмотка электродвигателя. Перед тем, как подключать трехфазный электродвигатель в однофазную сеть убедитесь, что его обмотки соединены «треугольником» (см. рис. ниже, вариант 2), т. к. именно это соединение даст минимальные потери мощности 3х-фазного двигателя при включении его в сеть

Мощность, развиваемая трехфазным электродвигателем, включенным в однофазную сеть с такой схемой соединения обмоток может составлять до 75% его номинальной мощности. При этом частота вращения двигателя практически не отличается от его частоты при работе в трёхфазном режиме.

На рисунке показаны клеммные колодки электродвигателей и соответствующие им схемы соединения обмоток. Однако, исполнение клеммной коробки электродвигателя может отличаться от показанного ниже – вместо клеммных колодок, в коробке может располагаться два разделённых пучка проводов (по три в каждом).

Эти пучки проводов представляют собой «начала» и «концы» обмоток двигателя. Их необходимо «прозвонить», чтобы разделить обмотки друг от друга и соединить по нужной нам схеме «треугольник» – последовательно, когда конец одной обмотки соединяется с началом другой т. д (С1-С6, С2-С4, С3-С5).

При включении трёхфазного электродвигателя в однофазную сеть, в схему «треугольник» добавляются пусковой конденсатор Сп, который используется кратковременно (только для запуска) и рабочий конденсатор Ср.

В качестве кнопки SB для запуска эл. двигателя небольшой мощности (до 1,5 кВт) можно использовать обычную кнопку «ПУСК», применяемую в цепях управления магнитных пускателей.

Для двигателей большей мощности стоит заменить её на коммутационный аппарат помощнее — напр, автомат. Единственным неудобством в этом случае будет необходимость ручного отключения конденсатора Сп автоматом после того как электродвигатель наберёт обороты.

Таким образом, в схеме реализована возможность двухступенчатого управления электродвигателем, уменьшая общую ёмкость конденсаторов при «разгоне» двигателя.

Если мощность двигателя невелика (до 1 кВт), то запустить его можно будет и без пускового конденсатора, оставив в схеме лишь рабочий конденсатор Ср.

Рассчитать ёмкость рабочего конденсатора можно формулой:

С раб = 4800 • I / U, мкФ – для двигателей, включенных в однофазную сеть с соединением обмоток «треугольник».

С раб = 2800 • I / U, мкФ – для двигателей, включенных в однофазную сеть с соединением обмоток «звезда».

Это наиболее точный способ, требующий, однако, измерения тока в цепи электродвигателя. Зная номинальную мощность двигателя, для определения ёмкости рабочего конденсатора лучше воспользоваться следующей формулой:

С раб = 66·Р ном, мкФ, где Р ном — номинальная мощность двигателя.

Упростив формулу, можно сказать, что для работы трёхфазного электродвигателя в однофазной сети, ёмкость конденсатора на каждые 0,1 кВт его мощности должна составлять около 7 мкФ.

Так, для двигателя мощностью 1,1 кВт ёмкость конденсатора должна составлять 77 мкФ. Такую ёмкость можно набрать несколькими конденсаторами, соединёнными друг с другом параллельно (общая ёмкость в этом случае будет равна суммарной), используя следующие типы: МБГЧ, БГТ, КГБ с рабочим напряжением, превышающим напряжение в сети в 1,5 раза.

Рассчитав ёмкость рабочего конденсатора можно определить ёмкость пускового — она должна превышать ёмкость рабочего в 2-3 раза. Применять конденсаторы для запуска следует тех-же типов, что и рабочие, в крайнем случае и при условии очень кратковременного запуска можно применить электролитические — типов К50-3, КЭ-2, ЭГЦ-М, рассчитанных на напряжение не менее 450 в.

Как подключить трёхфазный двигатель к однофазной сети.

подключение двигателя 380 на 220 вольт

В домашнем хозяйстве иногда возникает необходимость запустить 3х фазный асинхронный электродвигатель (АД). При наличии 3х фазной сети это не составляет трудностей. При отсутствии 3х фазной сети двигатель можно запустить и от однофазной сети, добавив в схему конденсаторы.

Конструктивно АД состоит из неподвижной части – статора, и подвижной – ротора. На статоре в пазах укладываются обмотки. Обмотка статора представляет собой трёхфазную обмотку, проводники которой равномерно распределены по окружности статора и пофазно уложены в пазах с угловым расстоянием 120 эл. градусов. Концы и начала обмоток выводятся в соединительную коробку. Обмотки образуют пары полюсов. От числа пар полюсов зависит номинальная частота вращения ротора двигателя. Большинство общепромышленных двигателей имеют 1-3 пары полюсов, реже 4. АД с большим числом пар полюсов имеют низкий КПД, больше габариты, поэтому используются редко. Чем больше пар полюсов, тем меньше частота вращение ротора двигателя. Общепромышленые АД выпускаются с рядом стандартных скоростей вращения ротора: 300, 1000, 1500, 3000 об/мин.

Ротор АД представляет собой вал, на котором находится короткозамкнутая обмотка. В АД малой и средней мощности обмотку обычно изготавливают путём заливки расплавленного алюминиевого сплава в пазы сердечника ротора. Вместе со стержнями отливают короткозамкнутые кольца и торцевые лопасти, осуществляющие вентиляцию машины. В машинах большой мощности обмотку выполняют из медных стержней, концы которых соединяют с короткозамкнутыми кольцами при помощи сварки.

При включении АД в 3ф сеть по обмоткам по очереди в разный момент времени начинает идти ток. В один период времени ток проходит по полюсу фазы А, в другой по полюсу фазы В, в третий по полюсу фасы С. Проходя через полюса обмоток, ток поочередно создает вращающее магнитное поле, которое взаимодействует с обмоткой ротора и заставляет его вращаться, как бы подталкивая его в разных плоскостях в разный момент времени.

Если включить АД в 1ф сеть, вращающий момент будет создаваться только одной обмоткой. Действовать на ротор такой момент будет в одной плоскости. Такого момента не достаточно, чтоб сдвинуть и вращать ротор. Чтобы создать сдвиг фазы тока полюса, относительно питающей фазы, применяют фазосдвигающие конденсаторы рис.1.

Рис.1

Конденсаторы можно применять любых типов, кроме электролитических. Хорошо подходят конденсаторы типа МБГО, МБГ4, К75-12, К78-17. Некоторые данные конденсаторов приведены в таблице 1.

Если необходимо набрать определенную емкость, то конденсаторы следует соединить параллельно.

Основные электрические характеристики АД приводятся в паспорте рис. 2.

Рис.2

Из паспорта видно, что двигатель трехфазный, мощностью 0,25 кВт, 1370 об/мин, есть возможность менять схему соединения обмоток. Схема соединения обмоток «треугольник» при напряжении 220В, «звезда», при напряжении 380В ,соответственно ток 2,0/1,16А.

Схема соединения «звезда» изображена на рис.3. При таком включении к обмоткам электродвигателя между точками АВ (линейное напряжение U_л) подводится напряжение в раза больше напряжения между точками АО (фазное напряжение U_ф).

Рис.3 Схема подключения «звезда».

Таким образом линейное напряжение в раза больше фазного напряжения: . При этом фазный ток I_ф равен линейному току I_л.

Рассмотрим схему соединения «треугольник» рис. 4:

Рис.4 Схема соединения «треугольник»

При таком соединении линейное напряжение U_Л равное фазному напряжению U_ф., а ток в линии I_л в раза больше фазного тока I_ф: .

Таким образом если АД рассчитан на напряжение 220/380 В, то для его подключения к фазному напряжению 220 В используется схема соединения обмоток статора «треугольник». А для подключения к линейному напряжению 380 В – соединение «звезда».

Для пуска данного АД от однофазной сети напряжением 220В нам следует включить обмотки по схеме «треугольник», рис.5.

Рис.5 Схема соединения обмоток ЭД по схеме «треугольник»

Схема соединение обмоток в выводной коробке показана на рис. 6

Рис.6 Соединение в выводной коробке ЭД по схеме «треугольник»

Чтобы подключить электродвигатель по схеме «звезда» необходимо две фазные обмотки подключить непосредственно в однофазную сеть, а третью – через рабочий конденсатор С_р к любому из проводов сети рис. 6.

Соединение в выводной коробке для схемы «звезда» изображено на рис. 7.

Рис.7 Схема соединения обмоток ЭД по схеме «звезда»

Схема соединение обмоток в выводной коробке показана на рис. 8

Рис.8 Соединение в выводной коробке ЭД по схеме «звезда»

Емкость рабочего конденсатора С_р для данных схем рассчитывается по формуле:
,
где I_н– номинальный ток, U_н– номинальное рабочее напряжение.

В нашем случае, для включения по схеме «треугольник» емкость рабочего конденсатора C_р = 25 мкФ.

Рабочее напряжение конденсатора должно быть в 1.15 раз больше номинального напряжения питающей сети.

Для пуска АД не большой мощности обычно достаточно рабочего конденсатора, но при мощности более 1.5 кВт двигатель либо не запускается, либо очень медленно набирает обороты, поэтому необходимо применить еще пусковой конденсатор С_п . Емкость пускового конденсатора должна быть в 2.5-3 раза больше емкости рабочего конденсатора.

Схема соединения обмоток электродвигателя, соединенных по схеме «треугольник» с применением пусковых конденсаторов С_п представлена на рис. 9.

Рис.9 Схема соединения обмоток ЭД по схеме «треугольник» с применением пусковых конденсатов

Схема соединения обмоток двигателя «звезда» с применением пусковых конденсаторов представлена на рис. 10.

Рис.10 Схема соединения обмоток ЭД по схеме «звезда» с применением пусковых конденсаторов.

Пусковые конденсаторы С_п подключают параллельно рабочим конденсаторам при помощи кнопки КН на время 2-3 с. При этом скорость вращения ротора электродвигателя должна достигнуть 0.7…0.8 от номинальной скорости вращения.

Для запуска АД с применением пусковых конденсаторов удобно применять кнопку рис.11.

Рис.11

Конструктивно кнопка представляет собой трехполюсный выключатель, одна пара контактов которого замыкается, когда кнопка нажата. При отпускании контакты размыкаются, а остальная пара контактов остается включенной, до тех пор, пока не будет нажата кнопка стоп. Средняя пара контактов выполняет функцию кнопки КН (рис.9, рис.10), через которую подключают пусковые конденсаторы, две остальных пары работают как выключатель.

Может оказаться так, что в соединительной коробке электродвигателя концы фазных обмоток выполнены внутри двигателя. Тогда АД можно подключить только по схемам рис.7, рис. 10, в зависимости от мощности.

Существует еще схема соединения обмоток статора трехфазного электродвигателя – неполная звезда рис. 12. Выполнение соединения по данной схеме возможно, если начала и концы фазных обмоток статора выведены в соединительную коробку.

Рис.12

Подключать ЭД по такой схеме целесообразно, когда необходимо создать пусковой момент, превышающий номинальный. Такая необходимость возникает в приводах механизмов с тяжелыми условиями пуска, при пуске механизмов под нагрузкой. Следует отметить, что результирующий ток в питающих проводах превышает номинальный ток на 70-75%. Это необходимо учитывать при выборе сечения провода для подключения электродвигателя

Емкость рабочего конденсатора С_р для схемы рис. 12 рассчитывается по формуле:
.

Емкости пусковых конденсаторов должны быть в 2.5-3 раза больше емкости С_р. Рабочее напряжение конденсаторов в обеих схемах должно быть в 2.2 раза больше номинального напряжения.

Обычно выводы статорных обмоток электродвигателей маркируют металлическими или картонными бирками с обозначением начал и концов обмоток. Если же бирок по каким-либо причинам не окажется, поступают следующим образом. Сначала определяют принадлежность проводов к отдельным фазам статорной обмотки. Для этого следует взять любой из 6 наружных выводов электродвигателя и присоединить его к какому-либо источнику питания, а второй вывод источника подсоедините к контрольной лампочке и вторым проводом от лампы поочередно прикоснитесь к оставшимся 5 выводам статорной обмотки, пока лампочка не загорится. Загорание лампочки означает, что 2 вывода принадлежат к одной фазе. Условно пометим бирками начало первого провода С1 ,а его конец – С4. Аналогично найдем начало и конец второй обмотки и обозначим их С2 и С5, а начало и конец третьей – С3 и С6.

Следующим и основным этапом будет определение начала и конца статорных обмоток. Для этого воспользуемся способом подбора, который применяется для электродвигателей мощностью до 5 кВт. Соединим все начала фазных обмоток электродвигатели согласно ранее присоединенным биркам в одну точку (используя схему «звезда») и включим электродвигатель в однофазную сеть с использованием конденсаторов.

Если двигатель без сильного гудения сразу наберет номинальную частоту вращения, это означает, что в общую точку попали все начала или все концы обмотки. Если при включении двигатель сильно гудит и ротор не может набрать номинальную частоту вращения, то в первой обмотке следует поменять местами выводы С1 и С4. Если это не помогает, концы первой обмотки необходимо вернуть в первоначальное положение и теперь уже выводы С2 и С5 поменяйте местами. То же самоё сделайте; в отношении третьей пары, если двигатель продолжает гудеть.

При определении начал и концов обмоток строго придерживайтесь правил техники безопасности. В частности, прикасаясь к зажимам статорной обмотки, провода держите только за изолированную часть. Это необходимо делать еще и потому, что электродвигатель имеет общий стальной магнитопровод и на зажимах других обмоток может появиться большое напряжение.

Для изменения направления вращения ротора АД, включенного в однофазную сеть по схеме «треугольник» (см. рис.5), достаточно третью фазную обмотку статора (W) подсоединить через конденсатор к зажиму второй фазной обмотки статора (V).

Чтобы изменить направление вращения АД, включенного в однофазную сеть по схеме «звезда» (см. рис.7), нужно третью фазную обмотку статора (W) подсоединить через конденсатор к зажиму второй обмотки (V).

При проверке технического состояния электродвигателей нередко можно с огорчением заметить, что после продолжительной работы появляются посторонний, шум и вибрация, а ротор трудно повернуть вручную. Причиной этого может быть плохое состояние подшипников: беговые дорожки покрыты ржавчиной, глубокими царапинами и вмятинами, повреждены отдельные шарики и сепаратор. Во всех случаях необходимо осмотреть электродвигатель и устранить имеющиеся неисправности. При незначительном повреждении достаточно промыть подшипники бензином, и смазать их.

Сколько должен микрофарад 1кВт. Как выбрать конденсатор для запуска электродвигателя? Как подключить трехфазный двигатель к однофазной сети

Хорошо, если удастся подключить двигатель к необходимому типу напряжения. А если такой возможности нет? Это становится головной болью, потому что не все умеют пользоваться трехфазным вариантом двигателя на основе однофазных сетей. Такая проблема появляется в различных случаях, может понадобиться использовать двигатель для наждачного или сверлильного станка — помогут конденсаторы. Но их много видов, и не каждый может разобраться.

Чтобы вы имели представление об их функциональности Далее разберемся, как выбрать конденсатор на электродвигатель. В первую очередь рекомендуем определиться с правильной емкостью этого вспомогательного устройства, и методами его точного расчета.

Что такое конденсатор?

Его устройство отличается простотой и надежностью — внутри двух параллельных пластин в пространстве между ними установлен диэлектрик, необходимый для защиты от поляризации в виде заряда, создаваемого проводниками. Но различные типы конденсаторов для электродвигателей поэтому легко ошибиться при покупке.

Рассмотрим их отдельно:

Полярные исполнения не подходят для подключения переменного напряжения, так как возрастает риск исчезновения диэлектрика, что неизбежно приведет к перегреву и аварийному возникновению — пожару или возникновению короткого замыкания.

Исполнения неполярного типа отличаются качественным взаимодействием с любым напряжением, что обусловлено универсальным вариантом гальванического покрытия — удачно сочетается с повышенным током и различными видами диэлектриков.

Электролитные, часто называемые оксидными, считаются лучшими для работы с низкочастотными электродвигателями, так как их максимальная мощность может достигать 100 000 микроф. Это возможно благодаря тонкому типу оксидной пленки, входящей в конструкцию в качестве электрода.

Теперь прочитайте фото конденсаторов для электродвигателя — это поможет отличить их по внешнему виду. Такая информация пригодится при покупке, и поможет приобрести необходимое устройство, ведь они все одинаковые. Но помощь продавца тоже может оказаться полезной — стоит воспользоваться его знаниями, если собственных недостаточно.

Если вам нужен конденсатор для работы с трехфазным электродвигателем

Необходимо правильно рассчитать емкость конденсатора электродвигателя, что можно сделать по сложной формуле или по упрощенной методике. Для этого мощности электродвигателя на каждые 100 Вт потребуется около 7-8 мкФ на емкость конденсатора.

Но при расчетах необходимо учитывать уровень воздействия напряжения на обмоточную часть статора. Превышение номинального уровня невозможно.

Если пуск двигателя возможен только на основе максимальной нагрузки, вам придется добавить пусковой конденсатор. Имеет кратковременную работу, так как используется около 3 секунд, пока обороты ротора не будут отпущены.

Надо иметь в виду, что для него потребуется мощность, увеличенная в 1,5 раза, и емкость в 2,5-3 раза в 3 раза больше, чем у сетевого варианта конденсатора.

Если нужен конденсатор для работы с однофазным электродвигателем

Обычно различные конденсаторы для асинхронных электродвигателей применяют для работы с напряжением 220 В с учетом установки в однофазную сеть.

Но процесс их применения несколько сложнее, так как трехфазные электродвигатели работают с конструктивным подключением, а для однофазных версий необходимо будет обеспечить смещенный вращающий момент на роторе. Это обеспечивается увеличенным количеством обмотки для запуска, а фаза смещается усилиями конденсатора.

В чем сложность выбора такого конденсатора?

В принципе отличий больше нет, но различные конденсаторы для асинхронных электродвигателей потребуют другого расчета допустимого напряжения. На каждый МКФ бака устройства потребуется около 100 Вт. И отличаются имеющимися режимами работы электродвигателей:

Пусковой конденсатор и слой дополнительной обмотки (только для процесса пуска) тогда расчет емкости конденсатора 70 мкФ на 1кВт от мощности электродвигатель;
Рабочий вариант конденсатора емкостью 25 — 35 мкФ применяется на базе дополнительной обмотки с постоянным подключением в течение всего времени работы устройства;
Рабочий конденсатор используется на основе параллельного включения пускового варианта.

Но в любом случае необходимо отслеживать уровень нагрева элементов двигателя при его работе. Если наблюдается перегрев, то необходимо принять меры.

В случае исправного конденсатора рекомендуем уменьшить его емкость. Мы рекомендуем использовать конденсаторы в расчете на мощность в 450 и более В, так как они считаются оптимальным вариантом.

Во избежание неприятных моментов перед подключением к электродвигателю рекомендуем конденсатор выполнять с помощью мультиметра. В процессе создания необходимой связки с электродвигателем пользователь может создать полностью рабочую схему.

Обмотки и конденсаторы практически всегда находятся в клеммной части корпуса электродвигателя. За счет этого можно создать фактически любой апгрейд.

ВАЖНО: Триггерный вариант конденсатора должен иметь рабочее напряжение не менее 400 В, что связано с появлением повышенного всплеска мощности до 300 — 600 В, что происходит в процессе пуска или остановки двигателя.

Итак, как устроен однофазный асинхронный вариант электродвигателя? Разберемся в деталях:

Часто используется для бытовой техники;
Для его запуска используется дополнительная обмотка и элемент сдвига фазы — конденсатор;
Подключается по схеме комплекта схем с использованием конденсатора;
Для улучшения начальной точки используется триггерная версия конденсатора, а производительность увеличивается с использованием рабочей версии конденсатора.

Теперь вы получили необходимую информацию и знаете, как подключить конденсатор к асинхронному двигателю, чтобы обеспечить максимальную эффективность. А еще у вас есть знания о конденсаторах и способах их использования.

Стоимость конденсаторов FOTO для электродвигателя

If I. I. I. I. I. I. I. бытовой сети, вы можете столкнуться с проблемой — сделать это кажется совершенно невозможным. Но если знать основы электротехники, можно подключить конденсатор для запуска электродвигателя в однофазную сеть. Но есть и неконформные варианты соединения, их тоже следует учитывать при проектировании электродвигательной установки.

Простые способы подключения электродвигателя

Самым простым способом будет подключение к двигателю с помощью преобразователя частоты. Существуют модели этих устройств, которые производят преобразование однофазного напряжения в трехфазное. Преимущество этого метода очевидно – отсутствие потерь мощности в электродвигателе. Но стоимость такого преобразователя частоты довольно высока – самый дешевый экземпляр будет стоить 5-7 тысяч рублей.

Есть еще один менее распространенный способ – использование трехфазной асинхронной обмотки для преобразования напряжения. В этом случае вся конструкция будет намного больше и массивнее. Поэтому проще рассчитать, какие конденсаторы нужны для запуска электродвигателя и установить их, подключив по схеме. Главное не потерять мощность, так как работа механизма будет происходить намного хуже.

Особенности схемы с конденсаторами

Обмотки всех трехфазных электродвигателей можно соединить по двум схемам:

«Звезда» — концы всех обмоток соединяются в одной точке. А начало обмоток подключаются к питающей сети.
«Треугольник» — начало обмотки соединяется с концом соседней. В итоге получается, что точки соединения двух обмоток подключены к блоку питания.

Выбор схемы зависит от способа питания двигателя. Обычно при подключении к сети переменного тока 380 обмотки соединяют в «звезду», а при работе под напряжением 220 В — в треугольник.

Рисунок вверху:

а) схема подключения «Звезда»;

б) Схема подключения «Треугольник».

Поскольку в однофазной сети явно не хватает одного питающего провода, нужно сделать его искусственно. Для этого используются конденсаторы, сдвигающие фазу на 120 градусов. Это рабочие конденсаторы, их не хватает при запуске электродвигателей мощностью более 1500 Вт. Для запуска мощных двигателей необходимо будет дополнительно включать еще одну емкость, что облегчит работу при запуске.

Емкость рабочего конденсатора

Для того чтобы узнать, какие конденсаторы нужны для запуска электродвигателя при работе от сети 220 В, нужно воспользоваться такими формулами:

При подключении по схеме «Звезда» С (ведомый) = (2800*i1)/U (сеть) .
При подключении в «треугольник» С (ведомый) = (4800*i1)/U (сеть) .

Ток I1 можно измерить самостоятельно с помощью плоскогубцев. Но можно использовать такую формулу: I1 = p/(1,73·U(сеть)·cosφ·η).

Значение мощности P, напряжение питания, коэффициент мощности COSφ, КПД η можно найти на бирке, расположенной рядом с корпусом электродвигателя.

Упрощенный вариант расчета рабочего конденсатора

Если все эти формулы кажутся вам немного сложными, вы можете воспользоваться их упрощенным вариантом: С (ведомый) = 66*Р (ДВИГ).

А если максимально упростить расчет, то на каждые 100 Вт мощности электродвигателя требуется емкость около 7 мкФ. Другими словами, если у вас мотор 0,75 кВт, то вам понадобится рабочий конденсатор емкостью не менее 52,5 мкФ. После выбора обязательно измерьте ток при работе двигателя – его значение не должно превышать допустимых значений.

Пусковой конденсатор

В том случае, если на двигатель действуют большие нагрузки Либо его мощность превышает 1500 Вт, одним только сдвигом фаз не обойтись. Необходимо будет узнать, какие еще конденсаторы нужны для запуска электродвигателя мощностью 2,2 кВт и выше. Лаунчер подключается к параллели с рабочими, но только он исключается из цепочки при достижении оборотов холостого хода.

Обязательные пусковые конденсаторы должны быть отключены — иначе происходит обрыв фазы и перегрев электродвигателя. Пусковой конденсатор Должен иметь большую рабочую мощность в 2,5-3 раза. Если вы посчитали, что для нормальной работы двигателя требуется емкость 80 мкФ, то для запуска нужно подключить еще блок конденсаторов на 240 мкФ. Вряд ли можно встретить конденсаторы такой емкости, поэтому необходимо подключить:

При параллельном контейнере рабочее напряжение остается таким, как указано на элементе.
При последовательном соединении напряжения складываются, и общая емкость будет равна Кл (общая) = (С1*С2*..*СХ)/(С1+С2+..+СХ).

На электродвигатели мощностью более 1 кВт желательно устанавливать пусковые конденсаторы. Показатель мощности лучше уменьшить для повышения степени надежности.

Какой тип конденсаторов использовать

Теперь вы знаете, как выбрать конденсаторы для запуска электродвигателя при работе в сети переменного тока 220 В. Сеть, после расчета емкости, можно переходить к выбору того или иного типа элементов. В качестве рабочих и пусковых установок рекомендуется использовать элементы одного типа. Хорошо их показывают бумажные конденсаторы, есть такие: МБГП, МПХО, МБГО, СВР. Также можно использовать сторонние элементы, которые устанавливаются в блоки питания компьютеров.

На корпусе любого конденсатора необходимо указать рабочее напряжение и тару. Один недостаток бумажных элементов — они имеют большие габариты, поэтому для работы мощного двигателя потребуется немаленькая элементная батарея. Применять зарубежные конденсаторы намного лучше, так как они имеют меньшие размеры и большую емкость.

Применение электролитических конденсаторов

Можно применять даже электролитические конденсаторы, но у них есть особенность — они должны работать на постоянном токе. Поэтому, чтобы установить их в конструкцию, потребуется использовать полупроводниковые диоды. Без них электролитические конденсаторы нежелательны — они имеют свойство взрываться.

Но даже если установить диоды и сопротивление, это не сможет гарантировать полную безопасность. Если полупроводник пробьется, то переменный ток получит конденсаторы, в результате чего произойдет взрыв. Современная элементная база позволяет использовать качественную продукцию, например, полипропиленовые конденсаторы для работы на переменном токе с обозначением КСВ.

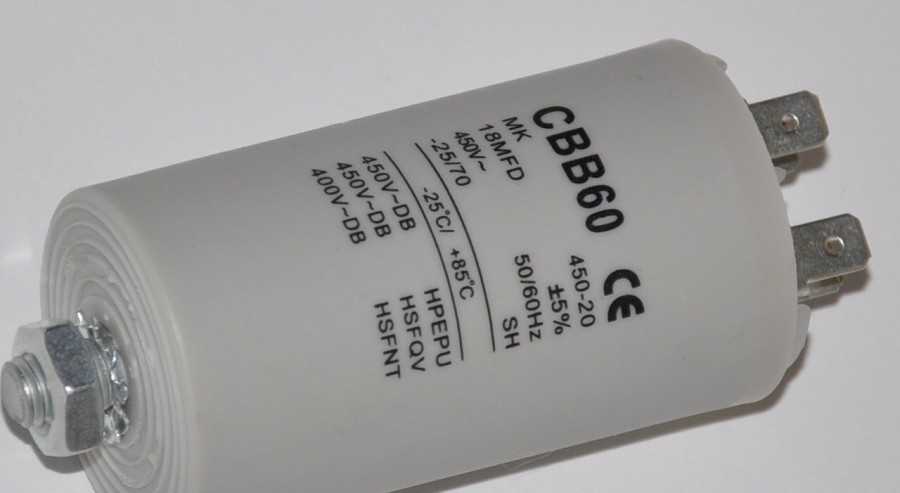

Например, обозначение элементов СВВ60 указывает на то, что конденсатор имеет исполнение в цилиндрическом корпусе. А вот SVV61 имеет прямоугольную форму корпуса. Эти элементы работают под напряжением 400…450 В. Поэтому их легко можно использовать в конструкции любой машины, где требуется подключение асинхронного трехфазного двигателя к бытовой сети.

Рабочее напряжение

Обязательно учитывайте один важный параметр конденсаторов — рабочее напряжение. Если использовать конденсаторы для пуска электродвигателя с очень большим запасом по напряжению, то это увеличит габариты конструкции. Но если применить элементы, рассчитанные на работу с меньшим напряжением (например, 160 В), это приведет к быстрому выходу из строя. Для нормального функционирования конденсаторов необходимо, чтобы их рабочее напряжение было примерно в 1,15 раза больше, чем в сети.

И нужно учитывать одну особенность — если использовать бумажные конденсаторы, то при работе в цепях переменного тока их напряжение должно быть снижено в 2 раза. Другими словами, если на корпусе указано, что элемент рассчитан на напряжение 300 В, то эта характеристика актуальна для постоянного тока. Такой элемент можно использовать в цепи переменного тока с напряжением не более 150 секунд, поэтому батареи лучше набирать из бумажных конденсаторов, общее напряжение которых около 600 В.

Электрическое подключение: Практический пример

Предположим, у вас есть асинхронный двигатель X-line, предназначенный для подключения к сети переменного тока с тремя фазами. Мощность — 0,4 кВт, тип двигателя — АОЛ 22-4. Основные характеристики для подключения:

Мощность — 0,4 кВт.
Электропитание — 220 В.
Ток при работе от трехфазной сети 1,9 А.
Соединение обмоток двигателя выполнено по схеме «Звезда».

Теперь осталось провести расчет конденсаторов для запуска электродвигателя. Мощность двигателя сравнительно невелика, поэтому для его использования в бытовой сети нужно только подобрать рабочий конденсатор, в пусковой необходимости нет. По формуле рассчитать емкость конденсатора: С (ведомый) = 66 * Р (ДВИГ) = 66 * 0,4 = 26,4 мкФ.

Можно использовать более сложные формулы, значение бака будет незначительно отличаться. Но если на баке нет подходящего конденсатора, нужно соединить несколько элементов. При параллельном соединении емкость складывается.

примечание

Теперь вы знаете, какие конденсаторы для запуска электродвигателя лучше использовать. А вот мощность упадет примерно на 20-30%. Если простой механизм приводится в действие, он не чувствуется. Скорость вращения ротора останется примерно такой же, как указано в паспорте. Учтите, что если двигатель рассчитан на работу от сети 220 и 380 В, то в бытовую сеть его включают только при условии соединения обмоток в треугольник. Внимательно изучите бирку, если там только обозначение схемы «звезда», то для работы в однофазной сети придется вносить изменения в конструкцию электродвигателя.

Пусковые конденсаторы служат для обеспечения надежной работы электродвигателя.

Наибольшая нагрузка на электродвигатель действует в момент его пуска. Именно в этой ситуации начинает работать пусковой конденсатор. Также отметим, что во многих ситуациях запуск осуществляется под нагрузкой. В этом случае нагрузки на обмотки и другие компоненты очень велики. Какая конструкция позволяет снизить нагрузку?

Все конденсаторы, включая пусковые, имеют следующие особенности:

В качестве диэлектрика используется специальный материал. В рассматриваемом случае часто используется оксидная пленка, которая наносится на один из электродов.
Большой емкости При небольших габаритных размерах — особенность полярных приводов.
Notolar имеют большую стоимость и размеры, но их можно использовать без полярности в цепочке.

Аналогичная конструкция представляет собой комбинацию 2 проводников, разделяющих диэлектрик. Применение современных материалов позволяет значительно увеличить мощность и уменьшить ее. габариты, а также повысить его надежность. Многие под впечатляющие рабочие показатели имеют не более 50 миллиметров.

Назначение и преимущества

В системе подключения используются конденсаторы б/у. В этом случае он работает только в момент пуска, до набора рабочих оборотов.

Наличие такого элемента в системе определяет следующее:

Пусковая мощность Позволяет привести состояние электрического поля к круговому.
Задержано Значительное увеличение скорости магнитного потока.
Поднимается Стартовый момент, работа двигателя значительно улучшена.

Без этого элемента в системе значительно сокращается ресурс двигателя. Это связано с тем, что сложный старт приводит к определенным трудностям.

Сеть переменного тока может служить источником питания в случае использования рассматриваемого типа конденсатора. Практически все применяемые варианты являются неполярными, они имеют относительно большее для оксидных конденсаторов рабочее напряжение.

Преимущества сети с подобным элементом заключаются в следующем:

Более простой запуск двигателя.
Срок службы Двигатель намного больше.

Пусковой конденсатор срабатывает на несколько секунд в момент запуска двигателя.

Схемы подключения

Подключение электродвигателя с пусковым конденсатором

Более широкое распространение получила схема, имеющая пусковую установку в сети.

В этой схеме есть нюансы:

Пусковая обмотка и конденсатор Включаются в момент запуска двигателя.
Дополнительная обмотка Работает непродолжительное время.
Термореле Входит в состав цепи для защиты от перегрева дополнительной обмотки.

Если необходимо обеспечить высокий момент при пуске, в схему включается пусковой конденсатор, который подключается вместе с рабочим. Стоит отметить, что довольно часто его мощность определяется экспериментальным путем для достижения наибольшей исходной точки. При этом, по проведенным замерам, его мощность должна быть в 2-3 раза больше.

К основным пунктам создания схемы питания электродвигателя можно отнести следующие:

От источника тока 1 ветвь идет к рабочему конденсатору. Он работает на протяжении всего времени, поэтому и получил аналогичное название.
Перед ним есть ответвление которое идет на выключатель. Помимо выключателя, есть еще один элемент, выполняющий запуск двигателя.
После переключателя Установлен конденсатор замка. Он срабатывает на несколько секунд, пока ротор не набирает обороты.
Оба конденсатора Перейти к двигателю.

Аналогично можно подключить.

Стоит отметить, что рабочий конденсатор присутствует в цепи практически постоянно. Поэтому стоит помнить, что подключать их нужно параллельно.

Подбор пускового конденсатора для электродвигателя

Современный подход к этому вопросу предусматривает использование специальных калькуляторов в Интернете, которые проводят быстрый и точный расчет.

Для проведения расчета необходимо знать и представить следующие показатели:

Тип обмотки двигателя : Треугольник или звезда. Тип соединения также зависит от резервуара.
Мощность двигателя Является одним из определяющих факторов. Этот показатель измеряется в ваттах.
Напряжение сети Учтено в расчетах. Как правило, это может быть 220 или 380 вольт.
Коэффициент мощности — постоянное значение, часто равное 0,9.. Однако есть возможность изменить этот показатель при расчете.
КПД электродвигателя Также влияет на расчеты. Эту информацию, как и другую, можно узнать, изучив информацию, нанесенную производителем. Если это не так, следует ввести модель двигателя в Интернете для поиска информации о том, какой КПД. Также вы можете ввести приблизительное значение, характерное для аналогичных моделей. Стоит помнить, что КПД может меняться в зависимости от состояния электродвигателя.

Такая информация заносится в соответствующие поля и выполняется автоматический расчет. При этом получаем мощность рабочей конденсации, а пусковой должен иметь в 2,5 раза больше.

Вы можете выполнить этот расчет самостоятельно.

Для этого можно воспользоваться следующими формулами:

Для вида соединения обмотки «Звезда», Определение емкости проводят по следующей формуле: СР = 2800*I/U. В случае соединения треугольником используется формула СР = 4800*I/U. Как видно из приведенной выше информации, тип соединения является определяющим фактором.
Приведенные выше формулы Определяют необходимость расчета значения тока, протекающего в системе. Для этого используется формула: i = p/1,73uηcosφ. Для расчета понадобится мощность двигателя.
После расчета тока можно узнать емкость рабочего конденсатора.
Спущен на воду Как уже отмечалось ранее, в 2 или 3 раза должен превышать рабочую мощность.

При выборе также стоит учитывать следующие нюансы:

Интервал Рабочая температура.
Возможное отклонение От расчетной емкости.
Сопротивление изоляции.
Потеря угла касательной.

Обычно на вышеперечисленные параметры не обращают особого внимания. Однако их можно учесть для создания идеальной системы электроснабжения.

Габаритные размеры также могут быть определяющим фактором. При этом можно выделить следующую зависимость:

Увеличение бака приводит к увеличению диаметрального размера и выходного расстояния.
Самый распространенный максимальный диаметр 50 миллиметров при емкости 400 мкФ. При этом высота составляет 100 миллиметров.

Кроме того, стоит учитывать, что на рынке можно встретить модели зарубежных и отечественных производителей. Как правило, зарубежные имеют большую стоимость, но и надежнее. Варианты российского исполнения также часто используются при создании сети подключения электродвигателя.

Обзор моделей

Конденсатор CBB-60

В продаже можно найти несколько популярных моделей.

Стоит отметить, что данные модели отличаются не мощностью, а типом конструкции:

Металлизированные полипропиленовые варианты Исполнения марки СТВ-60. Стоимость этой версии около 300 руб.
Пленка марки НТС Есть подешевле. При той же мощности стоимость около 200 руб.
Е92 — Продукция отечественных производителей. Стоимость их невелика – порядка 120-150 рублей за ту же тару.

Существуют и другие модели, они часто отличаются типом используемого диэлектрика и типом изоляционного материала.

Часто Работа электродвигателя может происходить без включения в цепь пускового конденсатора.
Включить этот элемент в цепочку Рекомендуется только при запуске нагрузки.
Также Высокая мощность двигателя также требует наличия в цепи подобных элементов.
Особое внимание Стоит уделить процедуре подключения, так как нарушение целостности конструкции приведет к ее неисправности.

На каждый объект изначально подается трехфазный ток. Основная причина – применение на электростанциях генераторов с трехфазными обмотками, сдвинутыми по фазе на 120 градусов и выдающими три синусоидальных напряжения. Однако при дальнейшем распределении тока к потребителю подводится только одна фаза, к которой подключено все существующее электрооборудование.

Иногда возникает необходимость использования нестандартных устройств, поэтому приходится решать задачу, как подобрать конденсатор для трехфазного двигателя. Как правило, требуется рассчитать мощность этого элемента, обеспечивающую устойчивую работу агрегата.

Принцип подключения трехфазного прибора к одной фазе

Во всех квартирах и большинстве частных домов все внутреннее электроснабжение осуществляется по однофазным сетям. В этих условиях иногда приходится выполнять. Эта операция вполне возможна с физической точки зрения, так как отдельные фазы отличаются друг от друга только временным сдвигом. Подобный сдвиг легко организовать включением в цепь любых струйных элементов — емкостных или индуктивных. Именно они выполняют функцию фазосдвигающих устройств при использовании рабочих и пусковых элементов.

Необходимо учитывать тот факт, что сама обмотка статора имеет индуктивность. В связи с этим вполне достаточно вне двигателя подключить конденсатор определенной емкости. При этом обмотки статора соединены таким образом, чтобы первая из них сдвинула фазу другой обмотки в одну сторону, а в третьей обмотке конденсатор проделал ту же процедуру, только в другую сторону. В результате образуются необходимые фазы в количестве трех, отработанных из однофазного питающего провода.

Таким образом, трехфазный двигатель действует как нагрузка только для одной фазы подключенной мощности. В результате образуется дисбаланс в потребляемой мощности, что отрицательно сказывается на общей работе сети. Поэтому этот режим рекомендуется использовать кратковременно для маломощных электродвигателей. Соединение обмоток в однофазную сеть можно выполнить.

Схемы подключения трехфазного двигателя к однофазной сети

Когда трехфазный электродвигатель планируется включать в однофазную сеть, рекомендуется предпочесть соединение треугольником. Об этом предупреждает информационная табличка, закрепленная на корпусе. В некоторых случаях отсутствует обозначение «Y», что означает соединение звездой. Обмотки рекомендуется пересоединять по схеме треугольника во избежание больших потерь мощности.

Электродвигатель включается в одну из фаз однофазной сети, а две другие фазы создаются искусственно. Для этого используется рабочий (СР) и пусковой конденсатор (СП). В самом начале запуска двигателя требуется высокий уровень пускового тока, который не может быть обеспечен одним только рабочим конденсатором. На помощь приходит пусковой или пусковой конденсатор, включенный параллельно рабочему конденсатору. При незначительной мощности двигателя их показатели равны между собой. Специально изготовленные пусковые конденсаторы имеют маркировку «Пуск».

Эти устройства работают только в пусковые периоды, чтобы разогнать двигатель до нужной мощности. В дальнейшем он отключается с помощью ключа или двойного выключателя.

Типы пусковых конденсаторов

Малые электродвигатели, мощность которых не превышает 200-400 Вт, могут работать без пускового устройства. Для них вполне достаточно одного рабочего конденсатора. Однако при значительных нагрузках на пуске обязательно используются дополнительные пусковые конденсаторы. Он подключается параллельно рабочему конденсатору и в период разгона удерживается во включенном положении с помощью специальной кнопки или реле.

Для расчета емкости пускового элемента необходимо умножить емкость рабочего конденсатора на коэффициент, равный 2 или 2,5. В процессе разгона двигателю требуется емкость все меньше и меньше. В связи с этим не следует держать постоянно включенным пусковой конденсатор. Высокая мощность на больших оборотах приведет к перегреву и выходу агрегата из строя.

Стандартная конструкция конденсатора включает две пластины, расположенные друг напротив друга и разделенные диэлектрическим слоем. При выборе того или иного элемента необходимо учитывать его параметры и технические характеристики.

Все конденсаторы представлены тремя основными типами:

Полярные. Не может работать с электродвигателями, подключенными к переменному току. Разрушение слоя диэлектрика может привести к нагреву блока и последующему короткому замыканию.
Неполярный. Получил наибольшее распространение. Может работать в любых вариантах включения за счет одинакового взаимодействия пластин с диэлектриком и источником тока.
Электролитический. В этом случае электроды представляют собой тонкую оксидную пленку. Они могут достигать максимально возможной емкости до 100 тыс. мкФ, идеально подходят для низкочастотных двигателей.

Выбор конденсатора для трехфазного двигателя

Конденсаторы, предназначенные для трехфазного двигателя, должны иметь достаточно высокую емкость — от десятков до сотен микрофрад. Электролитические конденсаторы для этих целей не подходят, так как для них требуется однополярное подключение. То есть специально для этих устройств потребуется создание выпрямителя с диодами и сопротивлением.

В таких конденсаторах постепенно происходит высыхание электролита, что приводит к потере тары. Кроме того, в процессе эксплуатации эти элементы иногда взрываются. Если все же решено использовать электролитические устройства, необходимо учитывать эти особенности.

Классическими примерами являются элементы, представленные на рисунке. Слева изображен рабочий конденсатор, а справа — пусковая установка.

Подбор конденсатора для трехфазного двигателя осуществляется опытным путем. Емкость рабочего устройства выбирается из расчета 7 мкФ на 100 Вт мощности. Следовательно, 600 Вт будет соответствовать 42 Igf. Пусковой конденсатор как минимум в 2 раза выше емкости рабочего. Таким образом, 2 х 45 = 90 мкФ будет наиболее подходящим показателем.

Подбор производится постепенно, исходя из работы двигателя, так как его реальная мощность напрямую зависит от емкости используемых конденсаторов. Кроме того, это можно сделать на специальном столе. При недостатке мощности двигатель будет терять мощность, а при избыточной — перегрев от избыточного тока. Если конденсатор подобран правильно, двигатель будет работать нормально, без рывков и посторонних шумов. Более точно подобрать устройство можно путем расчетов, выполняемых по специальным формулам.

Расчет емкости

Емкость конденсатора для электродвигателя рассчитывается исходя из схемы соединения обмотки — звезда или треугольник.

В обоих случаях используется суммарная расчетная формула: с раб = х i ф/у сети, к которой все параметры имеют следующие обозначения:

к — специальный коэффициент. Его значение составляет 2800 для схемы «Звезда» и 4800 для схемы «Треугольник».
IF — номинальный ток статора, указанный на информационной табличке. При невозможности считывания измерения производятся с помощью специальных измерительных клещей.
Утесети — напряжение питания, 220 вольт.

Подставив все необходимые значения, несложно рассчитать, какая емкость будет у рабочего конденсатора (РКФ). При расчетах необходимо учитывать ток, поступающий на фазную обмотку статора. Она не должна превышать номинального значения, так же как и нагрузка двигателя с конденсатором должна быть не выше 60-80% от номинальной мощности, указанной на информационной табличке.

Как подключить пусковые и рабочие конденсаторы

На рисунке показана простая схема подключения пускового и рабочего элементов. Первый устанавливается сверху, а второй снизу. При этом кнопка включения и выключения подключена к двигателю. Самое главное аккуратно обращаться с проводами, чтобы не перепутать концы.

Данная схема позволяет провести предварительную проверку при неточной атаке. Он также используется после окончательного выбора наиболее оптимального значения.

Такой подбор осуществляется опытным путем с использованием нескольких конденсаторов разной емкости. При параллельном соединении их суммарная мощность увеличится. В это время нужно контролировать работу двигателя. Если работа стабильная и ровная, в этом случае можно купить конденсатор емкостью, равной количеству бак-контейнеров.

А большинство асинхронных двигателей рассчитаны на 380 В и три фазы. А при изготовлении самодельных бурильных машин, бетономешалок, емок и прочего возникает необходимость использования мощного привода. Мотор от болгарки, например, использовать не получится — оборотов у него много, а мощность маленькая, приходится использовать механические редукторы, усложняющие конструкцию.

Особенности конструкции асинхронных трехфазных двигателей

Асинхронные машины переменного тока просто находка для любого хозяина. Вот только подключить их к бытовой сети оказывается проблематично. Но все же можно найти подходящий вариант, при использовании которого потери мощности будут минимальными.

Прежде чем разобраться с его дизайном. В его состав входят такие элементы:

Ротор, изготовленный по типу «Белих Ячейка».
Статор с тремя одинаковыми обмотками.
Клеммная коробка.

Обязательно на двигателе должна быть металлическая вывеска — на ней прописаны все параметры, даже год выпуска. В клеммную коробку выходят провода от статора. Тремя перемычками все провода коммутируются между собой. А теперь давайте посмотрим, какие существуют схемы подключения мотора.

Соединение по схеме «Звезда»

Каждая обмотка имеет начало и конец. Перед подключением двигателя 380 на 220 нужно узнать, где концы обмоток. Для подключения по схеме «Звезда» достаточно установить перемычки так, чтобы все концы были замкнуты. К началу обмоток нужно подключить три фазы. При запуске двигателя желательно использовать эту схему, так как при работе не наводятся большие токи.

Но добиться большой мощности вряд ли удастся, поэтому на практике используются гибридные схемы. Запустить двигатель с включенными обмотками по схеме «Звезда», а при выходе из устоявшегося режима переключиться на «треугольник».

Схема подключения «Треугольник»

Минус использования такой схемы в трехфазной сети — в обмотках и проводах наводятся большие токи. Это приводит к повреждению электрооборудования. А вот при работе в бытовой сети 220 таких проблем нет. А если подумать, как подключить асинхронный двигатель 380 на 220 В, то ответ очевиден – только с применением схемы «Треугольник». Для того, чтобы подключить по такой схеме, нужно каждую обмотку начинать соединять с концом предыдущей. К вершинам получившегося треугольника нужно подключить питание.

Подключение двигателя с помощью преобразователя частоты

Этот способ одновременно самый простой, прогрессивный и дорогой. Хотя если вам нужен функционал от электропривода, то денег не пожалеете. Стоимость простейшего преобразователя частоты около 6000 руб. Но с ним двигатель на 380 не составит труда подключить к 220 В. Но нужно выбрать правильную модель. Во-первых, нужно обратить внимание на то, к какой сети разрешено подключение устройства. Во-вторых, обратите внимание на количество выходов.

Для нормальной работы в бытовых условиях необходимо подключение преобразователя частоты к однофазной сети. А на выходе должно быть три фазы. Рекомендуется внимательно изучить инструкцию по эксплуатации, чтобы не ошибиться с подключением, иначе можно лечить мощные транзисторы, которые установлены в устройстве.

Использование конденсаторов

При использовании двигателя мощностью до 1500 Вт можно установить только один конденсатор — рабочий. Для расчета его мощности используйте формулу:

Себ = (2780*i)/U = 66*р.

I — рабочий ток, u — напряжение, P — мощность двигателя.

Для упрощения расчета можно поступить иначе — на каждые 100 Вт мощности необходимо 7 мкФ емкости. Следовательно, двигателю на 750 Вт нужно 52-55 мкФ (нужно немного поэкспериментировать, чтобы добиться нужного сдвига фазы).

В случае отсутствия конденсатора нужной емкости, нужно подключить параллельно те, которые используются, при этом используется такая формула:

Логин = C1+C2+C3+…+CN.

Пусковой конденсатор необходим при использовании двигателей мощностью свыше 1,5 кВт. Пусковой конденсатор работает только в первые секунды включения, чтобы дать «толчок» ротором. Включается через кнопку параллельно рабочей. Другими словами, фаза больше смещается вместе с ним. Только так можно подключить двигатель 380 на 220 через конденсаторы.

Суть использования рабочего конденсатора в образовавшейся третьей фазе. В качестве первых двух используется ноль и фаза, которая уже есть в сети. Проблем с подключением двигателя быть не должно, самое главное спрятать конденсаторы подальше, желательно в герметичный крепкий корпус. Если элемент выйдет из строя, он может взорваться и нанести вред другим. Напряжение конденсаторов должно быть не менее 400 В.

Подключение без конденсаторов

Но возможно подключение двигателя 380 на 220 без конденсаторов, для этого даже не обязательно покупать преобразователь частоты. Достаточно прокатиться по гаражу и найти несколько основных компонентов:

Два транзистора CT315 T. Стоимость на рации около 50 копеек. Штучно, иногда даже меньше.
Два тиристора типа КУ202Н.
Диоды полупроводниковые Д231 и КД105Б.

Также понадобятся конденсаторы, резисторы (постоянные и переменные), стабилины. Вся конструкция кроется в корпусе, способном защитить от поражения электрическим током. Элементы, используемые в конструкции, должны работать при напряжении до 300 В и силе тока до 10 А.

Возможна как навесная установка, так и печатная. Во втором случае потребуется фольгированный материал и умение с ним работать. Обратите внимание на то, что отечественные тиристоры типа КУ202Н сильно греются, особенно при мощности привода свыше 0,75 кВт. Поэтому устанавливайте элементы на алюминиевые радиаторы, при необходимости используйте дополнительный обдув.

Теперь вы знаете, как двигатель 380 самостоятельно подключается к 220 (в бытовую сеть). Ничего сложного в этом нет, вариантов много, поэтому можно выбрать наиболее подходящий для конкретной цели. Но лучше всего один раз потратить и приобрести, это многократно увеличивает количество приводных функций.

Перевести единицы: микрофарад [мкФ, мкФ] в кулон на вольт [Кл/В] • Конвертер емкостей • Электротехника • Компактный калькулятор • Онлайн-конвертеры единиц измерения , напряжение, модуль ЮнгаПреобразователь энергии и работыПреобразователь силыПреобразователь силыПреобразователь времениЛинейный преобразователь скорости и скоростиПреобразователь углаПреобразователь эффективности использования топлива, расхода топлива и экономии топливаКонвертер чиселКонвертер единиц хранения информации и данныхКурсы обмена валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиПреобразователь угловой скорости и частоты вращенияПреобразователь ускоренияУгловой преобразователь Конвертер ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыКонвертер импульсаИмпульсКонвертер крутящего моментаКонвертер удельной энергии, теплоты сгорания (на массу)Конвертер удельного веса Конвертер тепловой энергии, теплоты сгорания (объема)Конвертер температурного интервала Конвертер коэффициента теплового расширенияКонвертер теплового сопротивленияКонвертер теплопроводностиКонвертер удельной теплоемкостиПлотность теплоты, плотность пожарной нагрузкиКонвертер плотности теплового потокаКонвертер коэффициента теплопередачиКонвертер объемного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер массового потокаКонвертер молярной концентрацииКонвертер массы Конвертер растворовКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер проницаемости, проницаемости, проницаемости водяного параКонвертер скорости пропускания паров влагиКонвертер уровня звукаКонвертер чувствительности микрофонаКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с выбираемым эталонным давлениемКонвертер яркостиКонвертер силы светаКонвертер освещенностиПреобразователь разрешения цифрового изображенияПреобразователь частоты и длины волны Мощность (диоптрии) к фокусному расстоянию Con вертерКонвертер оптической силы (диоптрий) в увеличение (X)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаПреобразователь электрического токаПреобразователь линейной плотности токаКонвертер плотности поверхностного токаПреобразователь напряженности электрического поляПреобразователь электрического потенциала и напряженияПреобразователь электрического сопротивленияПреобразователь удельного электрического сопротивленияПреобразователь активной мощностиПреобразователь электрической мощностиПреобразователь сопротивления переменного токаИндуктивность Конвертер калибров проводовКонвертер уровней в дБм, дБВ, Ваттах и других единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер плотности магнитного потокаМощность поглощенной дозы, суммарная мощность дозы ионизирующего излучения КонвертерРадиоактивность.

Преобразователь радиоактивного распадаПреобразователь радиационного воздействияИзлучение. Конвертер поглощенной дозыКонвертер метрических префиксовКонвертер передачи данныхКонвертер типографских и цифровых изображенийКонвертер единиц измерения объема пиломатериаловКалькулятор молярной массыПериодическая таблица

Экран датчика этой планшеты производится с использованием прогнозируемой технологии емкости

Обзор

Использование для емкости

Конденсаторы — электронные компоненты для хранения электрических зарядов

Markings

Supersccitor Markings

. Емкостные сенсорные экраны

Накладные емкостные сенсорные экраны

Проекционно-емкостные сенсорные экраны

Обзор

Измерение емкости конденсатора номинальной емкостью 10 мкФ с помощью мультиметра-осциллографа.

Емкость – это физическая величина, отражающая способность проводника накапливать заряд. Он находится путем деления величины электрического заряда на разность потенциалов между проводниками:

C = Q/∆φ

Здесь Q – электрический заряд, который измеряется в кулонах (Кл), а ∆φ это разность потенциалов, которая измеряется в вольтах (В).

Емкость измеряется в фарадах (Ф) в системе СИ. Эта единица названа в честь британского физика Майкла Фарадея.

Один фарад представляет собой чрезвычайно большую емкость для изолированного проводника. Например, изолированный металлический шар с радиусом в 13 раз большим, чем у Солнца, будет иметь емкость в один фарад, а емкость металлического шарика с радиусом Земли будет около 710 микрофарад (мкФ).

Поскольку одна фарад является такой большой величиной, используются более мелкие единицы измерения, такие как микрофарад (мкФ), равный одной миллионной фарады, нанофарад (нФ), равный одной миллиардной части фарада, и пикофарад (пФ) , что составляет одну триллионную часть фарада.

В расширенной СГС для электромагнитных единиц основная единица измерения емкости описывается в сантиметрах (см). Один сантиметр электромагнитной емкости представляет собой емкость шарика в вакууме радиусом 1 см. Система СГС означает систему сантиметр-грамм-секунда — в ней используются сантиметры, граммы и секунды в качестве основных единиц длины, массы и времени. Расширения CGS также устанавливают одну или несколько констант в 1, что позволяет упростить некоторые формулы и расчеты.

Использование емкости

Конденсаторы — электронные компоненты для хранения электрических зарядов

Электронные символы

Емкость — это величина, относящаяся не только к электрическим проводникам, но и к конденсаторам (первоначально называемым конденсаторами). Конденсаторы состоят из двух проводников, разделенных диэлектриком или вакуумом. Простейший вариант конденсатора имеет две пластины, которые действуют как электроды. Конденсатор (от латинского condensare — уплотнять) — двухслойный электронный компонент, используемый для накопления электрического заряда и энергии электромагнитного поля. Простейший конденсатор состоит из двух электрических проводников с диэлектриком между ними. Известно, что любители радиоэлектроники изготавливают подстроечные конденсаторы для своих цепей с эмалированными проводами разного диаметра. Более тонкая проволока наматывается на более толстую. Цепь RLC настраивается на нужную частоту изменением количества витков провода. На изображении есть несколько примеров того, как конденсатор может быть представлен на принципиальной схеме.

Параллельная RLC-цепь: резистор, катушка индуктивности и конденсатор

Немного истории

Ученые смогли изготовить конденсаторы еще 275 лет назад. В 1745 году в Лейдене немецкий физик Эвальд Георг фон Клейст и физик из Нидерландов Питер ван Мушенбрук изготовили первое конденсаторное устройство, получившее название «лейденская банка». Стенки банки служили диэлектриком, а вода в банке и рука экспериментатора — пластинами-проводниками. Такая банка могла накапливать заряд порядка одного микрокулона (мкКл). В то время были популярны эксперименты и демонстрации с лейденскими банками. В них банка заряжалась статическим электричеством с помощью трения. Затем участник эксперимента прикасался к банке и испытывал удар током. Однажды 700 монахов в Париже провели Лейденский эксперимент. Они взялись за руки, и один из них коснулся кувшина. В этот момент все 700 человек в ужасе воскликнули, почувствовав толчок.

«Лейденская банка» попала в Россию благодаря русскому царю Петру Великому. Он встретился с Питером ван Мусшенбруком во время его путешествий по Европе и познакомился с его творчеством. Когда Петр Великий учредил Российскую академию наук, он поручил Мушенбруку изготовить для Академии различное оборудование.

Со временем конденсаторы совершенствовались, их размер уменьшался по мере увеличения емкости. Сегодня конденсаторы широко используются в электронике. Например, конденсатор и катушка индуктивности образуют цепь резистора, катушки индуктивности и конденсатора, также известную как цепь RLC, LCR или CRL. Эта схема используется для установки частоты приема на радио.

Существует несколько типов конденсаторов, которые отличаются постоянной или переменной емкостью, а также типом используемого диэлектрического материала.

Примеры конденсаторов

Электролитические конденсаторы в блоке питания.

В настоящее время производится множество различных типов конденсаторов для различных целей, но их основная классификация основана на их емкости и номинальном напряжении.

Как правило, емкость конденсаторов колеблется от нескольких пикофарад до нескольких сотен микрофарад. Исключение составляют суперконденсаторы, поскольку их емкость формируется иначе, чем у других конденсаторов — это, по сути, двухслойная емкость. Это похоже на принцип работы электрохимических элементов. Суперконденсаторы, построенные из углеродных нанотрубок, имеют повышенную емкость из-за большей поверхности электродов. Емкость суперконденсаторов составляет десятки фарад, а иногда они могут заменить гальванические элементы в качестве источника электрического тока.

Второй по важности характеристикой конденсатора является его номинальное напряжение . Превышение этого значения может привести к непригодности конденсатора. Вот почему при построении цепей принято использовать конденсаторы с номинальным напряжением, удвоенным по сравнению с напряжением, приложенным к ним в цепи. Таким образом, даже если напряжение в цепи немного увеличится выше нормы, конденсатор должен быть в порядке, пока увеличение не станет вдвое больше нормы.

Конденсаторы могут быть соединены вместе для создания батарей для увеличения общего номинального напряжения или емкости системы. При последовательном соединении двух конденсаторов одного типа номинальное напряжение увеличивается вдвое, а общая емкость уменьшается вдвое. Параллельное соединение конденсаторов приводит к удвоению общей емкости при неизменном номинальном напряжении.

Третьим наиболее важным свойством конденсаторов является их температурный коэффициент емкости . Он отражает зависимость между емкостью и температурой.

В зависимости от назначения конденсаторы подразделяются на конденсаторы общего назначения, не отвечающие высоким требованиям, и специальные конденсаторы. К последней группе относятся высоковольтные конденсаторы, прецизионные конденсаторы и конденсаторы с различными температурными коэффициентами емкости.

Маркировка конденсаторов

Подобно резисторам, конденсаторы маркируются в соответствии с их емкостью и другими свойствами. Маркировка может включать информацию о номинальной емкости, степени отклонения от номинального значения и номинальном напряжении. Конденсаторы малого размера маркируются тремя или четырьмя цифрами или буквенно-цифровым кодом, а также могут иметь цветовую маркировку.

Таблицы с кодами и соответствующими им значениями номинального напряжения, номинальной емкости и температурного коэффициента емкости доступны в Интернете, но самый надежный способ проверить емкость и выяснить, правильно ли работает конденсатор, — удалить конденсатор из цепи. и провести измерения с помощью мультиметра.

Электролитический конденсатор в разобранном виде. Он изготовлен из двух алюминиевых фольг. Один из них покрыт изолирующим оксидным слоем и выполняет роль анода. Бумага, пропитанная электролитом, вместе с другой фольгой выполняет роль катода. Алюминиевая фольга травится для увеличения площади поверхности.

Предостережение: конденсаторы могут накапливать очень большой заряд при очень высоком напряжении. Во избежание поражения электрическим током крайне важно принять меры предосторожности перед проведением измерений. В частности, важно разряжать конденсаторы, замыкая их выводы проводом, изолированным из высокопрочного материала. В этой ситуации хорошо подошли бы обычные провода измерительного прибора.

Электролитические конденсаторы: эти конденсаторы имеют большой объемный КПД. Это означает, что они имеют большую емкость на данную единицу веса конденсатора. Одна из пластин такого конденсатора обычно представляет собой алюминиевую ленту, покрытую тонким слоем оксида алюминия. Электролитическая жидкость действует как вторая пластина. Эта жидкость имеет электрическую полярность, поэтому крайне важно следить за тем, чтобы такой конденсатор был добавлен в цепь правильно, в соответствии с его полярностью.

Полимерные конденсаторы: в этих типах конденсаторов в качестве второй пластины используется полупроводник или органический полимер, который проводит электричество вместо электролитической жидкости. Их анод обычно изготавливается из металла, такого как алюминий или тантал.

3-секционный воздушный переменный конденсатор

Переменные конденсаторы: емкость этих конденсаторов можно изменять механически, регулируя электрическое напряжение или изменяя температуру.

Пленочные конденсаторы: 9 шт.0285 их емкость может составлять от 5 пФ до 100 мкФ.

Существуют и другие типы конденсаторов.

Суперконденсаторы

В наши дни суперконденсаторы становятся все более популярными. Суперконденсатор представляет собой гибрид конденсатора и химического источника питания. Заряд сохраняется на границе, где встречаются две среды, электрод и электролит. Первый электрический компонент, который был предшественником суперконденсатора, был запатентован в 1957 году. Это был конденсатор с двойным электрическим слоем и использованием пористого материала, что позволило увеличить емкость из-за увеличенной площади поверхности. Этот подход теперь известен как двухслойная емкость. Электроды были угольными и пористыми. С тех пор конструкция постоянно совершенствовалась, а первые суперконденсаторы появились на рынке в начале 19 века.80-е годы.

Суперконденсаторы используются в электрических цепях в качестве источника электрической энергии. У них есть много преимуществ перед традиционными батареями, в том числе долговечность, малый вес и быстрая зарядка. Вполне вероятно, что благодаря этим преимуществам суперконденсаторы в будущем заменят батареи. Основным недостатком использования суперконденсаторов является то, что они производят меньшее количество удельной энергии (энергии на единицу веса), имеют низкое номинальное напряжение и большой саморазряд.

В гонках Формулы-1 суперконденсаторы используются в системах рекуперации энергии. Энергия вырабатывается, когда автомобиль замедляется. Он хранится в маховике, аккумуляторе или суперконденсаторах для дальнейшего использования.

Электромобиль A2B производства Университета Торонто. Общий вид

В бытовой электронике суперконденсаторы используются для обеспечения стабильного электрического тока или в качестве резервного источника питания. Они часто обеспечивают питание во время пиков потребления энергии в устройствах, которые используют питание от батареи и имеют переменное потребление электроэнергии, таких как MP3-плееры, фонарики, автоматические счетчики коммунальных услуг и другие устройства.

Суперконденсаторы также используются в общественном транспорте, особенно в троллейбусах, поскольку они обеспечивают более высокую маневренность и автономность движения при проблемах с внешним питанием. Суперконденсаторы также используются в некоторых автобусах и электромобилях.

Электромобиль A2B производства Университета Торонто. Под капотом

В наши дни многие компании производят электромобили, в том числе General Motors, Nissan, Tesla Motors и Toronto Electric. Исследовательская группа Университета Торонто совместно с компанией-дистрибьютором электродвигателей Toronto Electric разработала канадскую модель электромобиля A2B. В нем используются как химические источники энергии, так и суперконденсаторы — такой способ хранения энергии называется гибридным электрическим накопителем. Двигатели этого электромобиля питаются от аккумуляторов, вес которых составляет 380 кг. Солнечные батареи также используются за дополнительную плату — они устанавливаются на крышу автомобиля.

Емкостные сенсорные экраны

В современных устройствах все чаще используются сенсорные экраны, которые управляют устройствами посредством сенсорных панелей или экранов. Существуют различные типы сенсорных экранов, включая емкостные и резистивные экраны, а также многие другие. Некоторые могут реагировать только на одно прикосновение, а другие реагируют на несколько прикосновений. Принципы работы емкостных экранов основаны на том факте, что большое тело проводит электричество. Это большое тело в нашем случае является человеческим телом.

Поверхностно-емкостные сенсорные экраны

Сенсорный экран для iPhone изготовлен с использованием технологии проекционной емкости.

Поверхностный емкостной сенсорный экран выполнен из стеклянной панели, покрытой прозрачным резистивным материалом. Как правило, этот материал очень прозрачен и имеет низкое поверхностное сопротивление. Часто используется сплав оксида индия и оксида олова. Электроды в углах экрана подают слабое колебательное напряжение на резистивный материал. Когда палец касается этого экрана, возникает небольшая утечка электрического заряда. Эта протечка фиксируется в четырех углах датчиками и информация отправляется на контроллер, который определяет координаты касания.

Преимущество этих экранов в их долговечности. Они могут выдерживать прикосновения так часто, как один раз в секунду, на срок до 6,5 лет. Это соответствует примерно 200 миллионам касаний. Эти экраны имеют высокий, до 90%, коэффициент прозрачности. Из-за своих преимуществ емкостные сенсорные экраны заменяют резистивные сенсорные экраны на рынке с 2009 года. действовать как изолятор. Тачскрин чувствителен к воздействию элементов, поэтому если он расположен на внешней панели устройства, то используется только в устройствах, защищающих экран от воздействия.

Проекционно-емкостные сенсорные экраны

Помимо поверхностных емкостных экранов существуют также проекционно-емкостные сенсорные экраны. Они отличаются тем, что на внутренней стороне экрана находится сетка электродов. Когда пользователь касается электрода, тело и электрод работают вместе как конденсатор. Благодаря сетке электродов легко получить координаты области экрана, к которой прикоснулись. Этот тип экрана реагирует на прикосновение, даже если пользователь носит тонкие перчатки.

Проекционно-емкостные сенсорные экраны также обладают высокой прозрачностью, до 90%. Они прочны и долговечны, что делает их популярными не только в персональных электронных устройствах, но и в устройствах, предназначенных для общего пользования, таких как торговые автоматы, электронные платежные системы и другие.

Авторы этой статьи: Сергей Акишкин, Татьяна Кондратьева

Вам трудно перевести единицу измерения на другой язык? Помощь доступна! Разместите свой вопрос в TCTerms и вы получите ответ от опытных технических переводчиков в считанные минуты.

Как преобразовать мкФ конденсатора в кВАр и наоборот?

Преобразование квар в мкФ и мкФ в кВАр
В следующем простом учебном пособии показано, как рассчитать и преобразовать необходимое значение конденсаторной батареи в микрофарадах, а затем преобразовать в кВАр и наоборот . Мы будем использовать три простых метода для преобразования конденсатора в кВАр в мкФ с и преобразование микрофарад в кВАр .
Давайте посмотрим на следующие примеры, которые показывают, как найти и преобразовать значение требуемой батареи конденсаторов как в кВАр, так и в микрофарадах, что применимо при расчете улучшения коэффициента мощности и определении размера батареи конденсаторов.
Related Posts:
Калькулятор мкФарад в кВАр – Как конвертировать фарады в квар?
Калькулятор квар в фарад – Как преобразовать квар в мкФ?
Пример 1:
A Одна фаза 400 В, 50 Гц, двигатель потребляет ток питания 50 А при коэффициенте мощности 0,6. Коэффициент мощности двигателя необходимо повысить до 0,9, подключив параллельно ему конденсатор. Рассчитайте требуемую емкость конденсатора как в кВАр, так и в фарадах.
Решение:
Рассчитать и преобразовать квар в микрофарадах
(1) Чтобы найти требуемую емкость емкости в кварах и преобразовать ее в микрофарады для улучшения коэффициента мощности с 0,6 до 0,9 (три метода)
Решение №1 (простой метод с использованием таблицы)
Моторный вход = P = V X I X COSθ
= 400 В x 50a x 0,6
= 12KW
Из таблицы, множитель для улучшения PF с 0,60 до 0,90 — 0,849
Требуемый конденсатор KVAR для улучшения P. FF до 0,60 до 0,849
. 0,90
Требуемый конденсатор KVAR = KW x x Table Multiplier 0,60 и 0,90
= 12 кВт x 0,849
= 10.188 KVAR
Решение № 2 (Классический метод расчета)
Мотор. X COSθ
= 400V x 50a x 0,6
= 12KW
Фактический P.F = cosθ ₁ = 0..6
Требуется P.F = cosθ ₂ = 0,90
θ ₁ = COS —
θ ₁ = COS —
θ ₁ = Cophy —
θ ₁ = Cophy —
θ ₁ = Cophy —
θ = (0,60) = 53°,13; Тан θ ₁ = Tan (53°,13) = 1,3333
θ ₂ = Cos ^-1 = (0,90) = 25°,84; Tan θ ₂ = Tan (25°,50) = 0,4843
Требуемая мощность конденсатора, кВАр, для повышения коэффициента мощности с 0,60 до 0,90
= 12 кВт (1,3333–0,4843)
= 10.188 KVAR
Решение № 3 (Использование μfarad для KVAR Calculator)
Вы можете использовать Farad и Microfarad Calculator).
Похожие сообщения:
Конденсаторная батарея в кВАр и мкФ Калькулятор для коррекции коэффициента мощности
Калькулятор коррекции коэффициента мощности — как найти конденсатор P.F в мкФ и кВАр?
(2) Чтобы найти требуемую емкость емкости в микрофарадах и преобразовать мкФ конденсатора в кВАр, чтобы улучшить коэффициент мощности с 0,6 до 0,9 (три метода)
Решение №1 (простой метод) с помощью таблицы)
Мы уже рассчитали требуемую емкость конденсатора в кВАр, поэтому мы можем легко преобразовать ее в фарады, используя эту простую формулу
Требуемая емкость конденсатора в фарадах/микрофарадах V ² ) in microfarad
Putting the Values in the above formula
= (10.188kVAR) / (2π x 50Hz x 400 ² V)
= 2.0268 x 10 ^-4
= 202,7 х 10 ^-6
= 202,7 мкФ
Решение № 2 (Классический метод расчета)
кВАр = 10,188 … (i)
2 Мы знаем, что;
I _C = V / X _C
Тогда как X _C = 1/2π x f x C
I _{C 9 x 9 x 99 8 π}
I _C = V x 2π x f x C
= (400 В) x 2π x (50 Гц) x C
I _C = 125663,7 x C
и,
Kvar = (V x I _C) / 1000… [Kvar = (V X I) / 1000]
= 400 x 125663. 7 x C
I _C. = 50265.48 x C … (ii)
Equating Equation (i) & (ii), we get,
50265.48 x C = 10.188C
C = 10.188 / 50265.48
C = 2.0268 x 10 ^{— 4}
C = 202,7 x 10 ^-6
C = 202,7 мкФ
Решение № 3 (с использованием калькулятора квар в мкФ)
Вы можете использовать калькулятор преобразования квар в фарад и микрофарад.
Конденсатор мкФарад в квар и кВАр в мкФ Формула преобразования
Следующие формулы используются для расчета и преобразования конденсатора кВАр в фарад и наоборот
Требуемая емкость конденсатора в фарадах/микрофарадах.
Перевести значения кВАр конденсатора в фарады и микрофарады
C = Kvar x 10 ³ /2π x F x V ²… в Фарад
C = 159,155 x Q в кВАр / f x В ² в фарадах
C = Kvar x 10 / (2π x F x V ²) … в Microfarad ) … в Microfarad )0877
C = 159,155 x 10 ⁶ x Q в кВАр / f x V ^{2 77979 7 Microfar 7 0 …}
Требуемая емкость конденсатора в кВАр
Преобразование фарад и микрофарад конденсатора в ВАр, кВАр и МВАР.
var = c x 2π x F x V ² x 10 ^-6… var x 10 ^-6… var .0877
ВАр = C в мкФ x f x В ² / (159,155 x 10 ³ ) 9 0
квар = C x 2π x f x В ² x 10 ^-9 7 В
кВАр = C в мкФ x f x В ² ÷ (159,155 x 10 ⁶ ) кВАр 9 0877
МВАР = C x 2π x f x В ² x 10 ^-12
МВАР = C в мкФ x f x В ² ÷ (159,155 x 10 ^{9 77} 9 МВАР 9 8 0 0 дюймы
Где:
C = емкость в микрофарадах
Q = Реактивная мощность в вольт-амперах-реактивных
ф = частота в герцах
В = напряжение в вольтах
Похожие сообщения:
Что такое коэффициент мощности?
Активная, реактивная, полная и комплексная мощность
Причины низкого коэффициента мощности
Недостатки низкого коэффициента мощности
Методы улучшения коэффициента мощности с их преимуществами и недостатками
Преимущества улучшения и коррекции коэффициента мощности
Как рассчитать подходящий размер конденсатора в фарадах и кВАр для улучшения коэффициента мощности.

Сколько нужно конденсаторов для электродвигателя 3 квт

Что такое конденсатор

Как подобрать конденсатор для трехфазного электродвигателя

Как подобрать конденсатор для однофазного электродвигателя

Итак, как подобрать конденсатор для однофазного электродвигателя?

Схемы подключения при рабочем напряжении в 380 В

Принцип работы двигателя

Схемы подключения для рабочего напряжения в 220 В

Некоторые особенности и советы при работе от бытовой сети в 220 В

Заключение по теме

На один киловатт сколько микрофарад?

Что такое конденсатор

Подключение двух конденсаторов для трехфазного двигателя

Соединение конденсаторов

Последовательное соединение ёмкостей

Параллельное соединение

Как подключить конденсатор к электродвигателю

Как подобрать пусковой конденсатор для однофазного электромотора

Что такое конденсатор

Блиц-советы

Сравнение конденсаторов обоих типов

Основные причины «вздутия» конденсатора

Итак, как подобрать конденсатор для однофазного электродвигателя?

Конденсатор на двигатель 3 квт подключения

Как подключить трёхфазный двигатель к однофазной сети.

подключение двигателя 380 на 220 вольт

Сколько должен микрофарад 1кВт. Как выбрать конденсатор для запуска электродвигателя? Как подключить трехфазный двигатель к однофазной сети

Что такое конденсатор?

Если вам нужен конденсатор для работы с трехфазным электродвигателем

Если нужен конденсатор для работы с однофазным электродвигателем

В чем сложность выбора такого конденсатора?

Стоимость конденсаторов FOTO для электродвигателя

Простые способы подключения электродвигателя

Особенности схемы с конденсаторами

Емкость рабочего конденсатора

Упрощенный вариант расчета рабочего конденсатора

Пусковой конденсатор

Какой тип конденсаторов использовать

Применение электролитических конденсаторов

Рабочее напряжение

Электрическое подключение: Практический пример

примечание

Назначение и преимущества

Схемы подключения

Подбор пускового конденсатора для электродвигателя

Обзор моделей

Принцип подключения трехфазного прибора к одной фазе

Схемы подключения трехфазного двигателя к однофазной сети

Типы пусковых конденсаторов

Выбор конденсатора для трехфазного двигателя

Расчет емкости

Как подключить пусковые и рабочие конденсаторы

Особенности конструкции асинхронных трехфазных двигателей

Соединение по схеме «Звезда»

Схема подключения «Треугольник»

Подключение двигателя с помощью преобразователя частоты

Использование конденсаторов

Подключение без конденсаторов

Обзор

Использование емкости

Конденсаторы — электронные компоненты для хранения электрических зарядов

Немного истории

Примеры конденсаторов

Маркировка конденсаторов

Суперконденсаторы

Емкостные сенсорные экраны

Поверхностно-емкостные сенсорные экраны

Проекционно-емкостные сенсорные экраны

Как преобразовать мкФ конденсатора в кВАр и наоборот?

2 Мы знаем, что;

Конденсатор мкФарад в квар и кВАр в мкФ Формула преобразования

Добавить комментарий Отменить ответ
