Сколько стекол в трехкамерном стеклопакете: Трехкамерный стеклопакет все за и против. Мнение оконных экспертов

Трехкамерный стеклопакет все за и против. Мнение оконных экспертов

Все чаще и чаще на украинском оконном рынке мы стали встречать такое понятие как «трехкамерный стеклопакет». Это отнюдь не новинка, и технология была представлена уже достаточно давно. Но пока популярности она на украинском оконном рынке не набрала. Но при этом, сложно оспорить более высокую энергоэффективность данного продукта, а именно это нам сейчас и необходимо. Так стоит ли игра свеч? В этой статье мы попытаемся собрать максимальную информацию об этом продукте и услышать мнение профильных экспертов украинского оконного рынка и переработчиков.



Наряду с широко распространенными однокамерными и двухкамерными стеклопакетами существует еще одна конструкция стеклопакета – трехкамерный.
Это самая толстая и массивная стеклоконструкция с заявленными наилучшими энергосберегающими и шумоизолирующими характеристиками и одновременно с рядом недостатков, которые ограничивают возможности ее употребления.

На рынке оконных изделий эта продукция появилась позже других стеклопакетов и занимает относительно небольшой его сегмент.

Что такое трехкамерный стеклопакет?

Как и любой стеклопакет, трехкамерный представляет собой замкнутую стеклянную конструкцию из разделенных дистанционными рамками стекол одинаковой или различной толщины, и образовавшихся между этими стеклами герметичных воздушных камер – заполненных специальным воздушным или газовым составом промежутков.
В трехкамерном стеклопакете таких камер 3 (стекол – 4) и это максимум на сегодняшний день и в перспективе. Если применительно к ПВХ окнам говорят про 4, 5, 7 камер, речь идет о камерах не стеклопакета, а профиля.
Основные показания к выбору трехкамерного стеклопакета:
•    суровые климатические условия, повышенные требования к теплоизоляции;
•    проживание в зоне повышенного шума и необходимость надежной защиты от него.

Дополнительная камера: за и против
Во второй климатической зоне Украины такие стеклопакеты не особо востребованы, используются редко, их серийное производство не налажено. Информации о результатах испытаний таких стеклопакетов с конкретными цифрами практически нет, но некоторые их характеристики неоспоримы.
По разным данным, при сравнении сопротивления теплопередаче стеклопакетов с различным числом камер цифры показывают, что каждая дополнительная камера увеличивает этот коэффициент примерно в полтора раза.
То есть трехкамерный стеклопакет однозначно теплее, для него этот коэффициент составляет минимум 0,65 м.кв.*⁰С/Вт, а при увеличении толщины стекол, ширины камер, установке энергосберегающих стекол с заполнением инертным газом может приближаться к единице (0,96).
Следует учитывать, что рациональнее повышать теплосберегающие характеристики стеклопакета за счет установки низкоэмиссионных стекол и заполнения, а не за счет увеличения числа камер при использовании обычных стекол с воздушным заполнением.
Шумопоглощающие характеристики стеклопакетов также прямо пропорциональны числу камер. Но, по отзывам немногочисленных пользователей окон с трехкамерными стеклопакетами, они лучше задерживают высокочастотные шумы, а шум поезда все же пропускают.

Трехкамерные стеклопакеты значительно хуже пропускают свет, поэтому хороши для Заполярья, где климат суровый, а уровень естественного освещения все равно низкий, так что связанный с низкой светопропускной способностью таких окон дискомфорт практически неощутим.

Если цена двухкамерных и однокамерных стеклопакетов отличается не слишком разительно, то трехкамерные ощутимо дороже (в сравнении с двухкамерными – порядка 35%-50%). Это связано не столько с увеличенным расходом материалов, сколько с усложнением технологии, применением эксклюзивного оборудования, малосерийным производством – штучный товар всегда дороже.

Такой стеклопакет требует усиленного профиля, максимально прочной фурнитуры, возрастают расходы на транспортировку, усложняется технология остекления, возрастают требования к квалификации монтажников.
Трехкамерные стеклопакеты предпочтительней для глухого остекления, нагрузка на открывающуюся створку и фурнитуру слишком высока.
Приходится использовать частый оконный переплет для повышения жесткости конструкции, а это уменьшение светового проема окна, которое через 4 стекла и так мало света пропускает. Словом, выбор трехкамерного стеклопакета приведет к существенным хлопотам и затратам.

Окна с тройным остеклением

Часто смешивают понятия «трехкамерный стеклопакет» и «тройное остекление». Тройным называется остекление, при котором используются 3 стекла, а в трехкамерном пакете их 4. Есть несколько возможностей тройного остекления окна:
•    Установить двухкамерный стеклопакет из трех стекол – самый распространенный, простой и рациональный вариант с оптимальной ценой.
•    Установить однокамерный стеклопакет (2 стекла) плюс одинарное стекло. В этом случае нужна особая двухрамная конструкция, где во внутреннюю раму (профиль) устанавливается стеклопакет, а в наружную – одинарное стекло. Данная технология применяется преимущественно в деревянных и деревоалюминиевых окнах.

Сколько стекол в трехкамерном стеклопакете

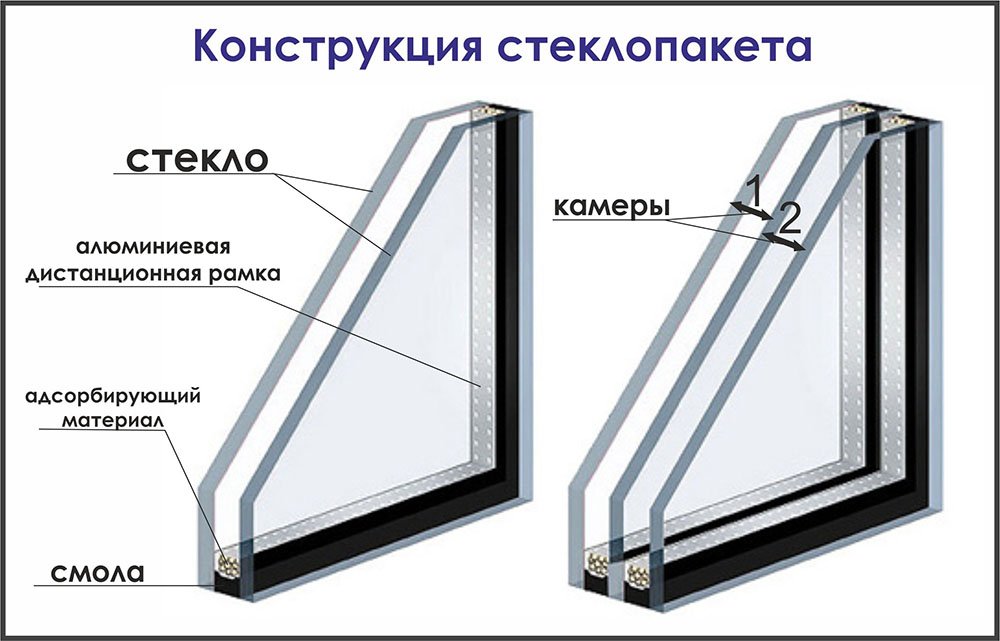

Камера стеклопакета – это промежуток между двумя стеклами, так что в стеклопакете стекол всегда на 1 больше, чем камер.

В тройном (трехслойном) стеклопакете 3 стекла и 2 камеры. А в трехкамерном 4 стекла, 3 дистанционных рамки и 3 камеры. Чаще всего используются следующие формулы трехкамерных стеклопакетов:
•    4-20-1,6-20-1,6-20-4 (в разработке)
•    4-8-4-8-4-8-4
•    3-12-3-12-3-12-3 (редкий в применении)

Как выглядит трехкамерный стеклопакет

В разрезе трехкамерный стеклопакет – это конструкция из четырех стекол, разделенных распорными рамками и воздушными промежутками. Со стороны количества стекол не видно, конструкция воспринимается как монолит, но внутри можно увидеть проходящие по всему периметру три ряда разделительных рамок. Снаружи по контуру стеклопакет покрыт герметиком.
Визуально трехкамерный стеклопакет отличается от одно- и двухкамерных большей толщиной, а вот площадь его обычно значительно меньше, при увеличении размеров он приобретает существенное увеличение в весе, при использовании стандартных 4 мм стекол.

Но сегодня уже встречаются стеклопакеты с толщиной внутренних стекол до 1,6 мм, вес такого стеклопакета не очень отличается от простого двухкамерного, но стоимость этого решения пока достаточно высока.

Толщина трехкамерного стеклопакета

Толщина любого стеклопакета равна сумме всех межстекольных расстояний и толщине всех стекол.
С учетом того, что минимально допустимое расстояние между стеклами 6 мм, а используют в стеклопакетах преимущественно стекла 4-х миллиметровой толщины, можно определить, что минимальная толщина трехкамерного стеклопакета может составлять 34 мм (3х6+4х4).
Но увеличение числа стекол при минимальной ширине воздушных камер не оправдано, так что на практике выпускаются стеклопакеты толщиной от 40 мм.

При симметричной конструкции это 4 стандартных (4 мм) стекла и 3 камеры по 8 мм шириной. 40 мм – ходовая толщина двухкамерных стеклопакетов, так что стеклопакет (4-8-4-8-4-8-4) вполне можно установить в профиль вместо двухкамерного (4-14-4-14-4), при условии, что профиль выдержит нагрузку по весу.
При использовании стандартных стекол и оптимальной ширине воздушных камер (16 мм) толщина стеклопакета может достигать 4х4+16х3=64 мм, а при использовании стекол большей толщины – и превышать это значение. Но, опять-таки, теоретически.
Нужно учитывать, что стеклопакет устанавливается в профиль, а у него своя монтажная ширина и предельно допустимое значение толщины устанавливаемого стеклопакета:
•    Стеклопакет толщиной до 42 мм можно установить в профиль КВЕ Селект 70мм, Rehau Brilliant Design или Delight-Design, VEKA PROLINE, SWINGLINE.
•    44 мм — Rehau INTELIO.
•    48 мм — Salamander 3D и Designe Streamline, Corona SI 82 от Schuco.
•    50 мм — Alphaline 90 от VEKA, Roplasto Granto.
•    52 мм — REHAU Geneo, VEKA Softline 82.
•    56 мм — Eforte от Deceuninck.
•    60 мм — Salamander BluEvolution, это максимально возможная ширина стеклопакетов.

Трехкамерная конструкция предоставляет широкие возможности для комбинации стекол разной толщины и сочетания разной ширины камер. Так, компания «Солнечные окна» (производитель конструкций завод «Канталь») предлагает окна серии LUX energeto® VS с трехкамерными стеклопакетами (производитель стеклопакетов компания GlasTrösch) толщиной 48 мм, наружная камера имеет 10 мм, а толщина внешнего стекла 4 мм.
А, например, разработчик инновационных стеклопакетов компания DRUTEX SA предлагает симметричные трехкамерные стеклопакеты толщиной 48 мм, с уменьшенной толщиной стекол (4 стекла по 3 мм и 3 камеры по 12 мм). В них используется 2-3 низкоэмиссионных стекла с покрытием нового поколения и криптоновое заполнение (газ, превосходящий аргон теплоизоляционными характеристиками). Это дорогое, но более удобное в монтаже и энергоэффективное решение.

Компания Lisec, производитель оборудования для обработки стекла, поддержала проект MEM4WIN по созданию энергоэффективного окна с трехкамерным стеклопакетом из ультратонкого стекла для массового производства. Что характерно, в инновационной конструкции предлагается применить тот же тип стекла, который используется в смартфонах.
Окна являются частью здания, которая существенно влияет на потребление энергии. Именно поэтому Европейская Комиссия поддерживает исследования по современным решениям с использованием различных инструментов. Одним из них является 7-ая рамочная программа по научным исследованиям и технологическому развитию FR7 (Seventh Framework Programme for Research and Technological Development), с помощью которой возникло и финансируется несколько исследовательских групп.

Члены одной из них, MEM4WIN (Membranes for Windows — Мембраны для окон), работают над созданием окна с инновационным трёхкамерным стеклопакетом. При этом оно должно обладать очень высокой теплоизоляцией и быть продуктом массового производства.
Работающий в этой группе Франц Фельдмейер (Franz Feldmeier) считает, что добавление четвертого стекла может способствовать достижению коэффициента теплопередачи на уровне 0,35 Вт/м2К. При использовании стеклянных панелей толщиной 4 мм с 20-миллиметровыми камерами между ними светопропускание будет составлять 65%, коэффициент пропускания энергии солнечного излучения – 46%, а вес стеклопакета – 40 кг/м².
При стандартном подходе возникает ряд проблем. Первой из них может стать большая разница температур между наружной и внутренней стороной в зимний период, что может привести  к стрессу материала. Поэтому стекла должны быть закаленными. Кроме того, на данный момент есть мало типов оконных рам, которые бы выдержали столь тяжелое остекление. Таким образом, команда MEM4WIN поставила цель создать такой трехкамерный стеклопакет, в котором листы стекла имеют толщину всего 1,6 мм, что позволит снизить нагрузку на рамы и фурнитуру.
Окно будущего включает в себя трехкамерный стеклопакет на основе ультратонкого стекла в сочетании с системой затенения и управления светом, изготовленного из микрозеркал (так называемые активные окна). Ультратонкое стекло в данном случае означает термически предварительно обработанные листы стекла толщиной 1,6 мм – тот же тип стекла, который используется в смартфонах. В отличие от 4 мм флоат-стекла, это очень легкий материал – весит всего 15 кг / м² – в то же время отличается прочностью, высокой эластичностью и требует очень мало ресурсов. Кроме того, производственные затраты будут на 15% ниже, а выбросы CO2 на 45% меньше, чем в случае с аналогичными конструкциями с энергосберегающим стеклом. Также цель разработчиков состоит в том, чтобы достичь значения Ug=0,3 Вт / (м² К).
Конструкция стеклопакета предусматривает сегменты с использованием органических солнечных батарей, солнечной тепловой установки и органических светодиодов (OLED). У инновационного окна открывающаяся створка не будет иметь раму, а фурнитура створки будет интегрирована в уплотнения.
Как сообщает источник, результаты изысканий команды MEM4WIN, во главе которой стоит компания Lisec и Университет Касселя, должны стать достоянием гласности в ближайшее время.

Трехкамерный стеклопакет – конструкция, на сегодняшний день не получившая широкого распространения из-за сложности производства, дороговизны, солидного веса, вызывающего ряд проблем при подборе комплектующих и монтаже.
Но для наиболее холодных температурных зон трехкамерный стеклопакет является лучшим решением, особенно при использовании энергосберегающих технологий. А вот в наших украинских климатических зонах установка таких стеклопакетов дело вкуса и кошелька клиента.

Для получения дополнительных аргументов мы обратились к нашим украинским экспертам в этой области, со следующими вопросами:
•    Насколько есть необходимость и рациональность в производстве и установке трехкамерных стеклопакетов. Ваше личное мнение?
•    Все «за» и «против» трехкамерного стеклопакета.
•    Какие есть технические особенности, нюансы производства и установки, а также зоны и места применения таких продуктов?
•    Как повлияет установка такого стеклопакета на стоимость конечного изделия?
•    Выводы.



Сергей Сорокун Коммерческий директор группы предприятий Глас Трёш в Украине и Молдове

1. Трехкамерный стеклопакет – это новый и малоиспользуемый в массовом производстве продукт. Наши европейские коллеги очень редко получают заказы на изготовление трехкамерных стеклопакетов, так как достичь установленных в Европе нормативных показателей вполне возможно применяя двухкамерный стеклопакет с двумя энергосберегающими стеклами и аргоновым либо криптоновым заполнением межстекольного пространства. В данном случае опереться на опыт наших европейских коллег не представляется возможным. Все предприятия группы Глас Трёш в Украине имеют техническую возможность изготовления трехкамерных стеклопакетов. Как и в Европе, доля таких заказов еще очень и очень низкая. Достичь нормативных показателей в Украине также вполне возможно применяя двухкамерный стеклопакет с одним низкоэмиссионным стеклом и аргоном. Улучшить энергоэффективные показатели можно, применив два низкоэмиссионных стекла с двумя слоями серебра (Энергопакет Zero) с заполнением межстекольного пространства инертным газом криптоном. По моему мнению, применение трехкамерного стеклопакета будет рациональным и эффективным в сочетании с двумя низкоэмиссионными стеклами, криптоном и просветленными внутренними стеклами с притупленными кромками, а также с теплыми дистанционными рамками.
2. Все «за» и «против» трехкамерного стеклопакета.
«За»: повышенная тепло- и звукоизоляция только с применением криптона.
«Против»: большой вес стеклопакета – сложность монтажа, повышенная нагрузка на фурнитуру. Низкий уровень пропускания видимого света – низкая природная освещенность жилых помещений с применением непросветленных стекол.
 3. Дополнительная камера и четвертое стекло не несет никой дополнительной технической сложности для наших предприятий группы Glas Trösch в изготовлении трехкамерного стеклопакета. Мы ограничены только максимальной толщиной (монтажной глубиной) стеклопакета, которая составляет 64 мм. Сложность установки – это большой вес стеклопакета (минимум +10 кг/м2 к весу двухкамерного стеклопакета). Применять трехкамерные стеклопакеты рациональней всего в глухом остеклении от пола до потолка на северной стороне с применением криптона и внутренних просветленных, шлифованных стекол или в инновационных профильных дерево- и ПВХ системах, имеющих коэффициент сопротивления теплопередаче R выше 1. 0 м2 K/Вт.
 4. Применение дополнительных материалов в структуре стеклопакета приведет, естественно к удорожанию, трехкамерного стеклопакета по сравнению с двухкамерным минимум на 30%, а с применением материалов для достижения максимального результата, удорожание составит минимум 50%.
 5. Применяя трехкамерный стеклопакет необходимо подойти очень серьезно к предварительному расчету всех технических характеристик конечной конструкции. Проверить теплофизические показатели, необходимый уровень звукоизоляции, уровень пропускания видимого света, ультрафиолета, предусмотреть необходимый уровень пассивной и активной безопасности, статические и динамические нагрузки несущей конструкции, ветровые нагрузки и т.д. И только лишь после того, как выяснится, что двухкамерный стеклопакет не справится с установленными требованиями, применение трехкамерного стеклопакета в правильной комплектации будет оправдано.



Максим Фролов Территориальный менеджер Guardian Industries

1. Для чего человек меняет окно? Чтобы стало тише, чтобы дом смотрелся красиво и, в первую очередь, чтобы сохранить тепло в помещении. Современные энергоэффективные стекла изменили привычное представление об окне. Стекло может защищать дом от теплопотерь. Вопрос в степени этой защиты. Одно энергоэффективное стекло – больше тепла остается в помещении. Два (в двухкамерном стеклопакете) – и у вас по-настоящему теплое окно. Трехкамерный пакет (4 стекла) имеет смысл ставить, если в нем установить два или даже три энергостекла. Данные стеклопакеты уже не первую выставку показывают как нововведение. Такое окно позволяет добиться потрясающих результатов по энергосбережению до U-value = 0,3 W/m2K. Вопрос рациональности установки таких пакетов следует задать и коллегам. Какая будет фурнитура (стеклопакет становится тяжелее, нагрузки выше), легко ли подобрать профильную систему, найдутся ли опытные установщики и пр.
Наш технический отдел провел все необходимые расчеты в соответствии с ДБН В 2. 6-31.2006, они представлены в таблице.

2. Все «за» и «против» трехкамерного стеклопакета.
«За»
•    Увеличение сопротивления теплопередачи центральной зоны стеклопакета до 44%.
•    Увеличение шумоизоляции.
•    Снижение вероятности выпадения конденсата.
«Против»
•    Отсутствие\недостаток опыта эксплуатации. Допускаю, что могут возникнуть проблемы с разрушением стекол от климатических нагрузок при определенном стечении обстоятельств.
•    Ограничение размеров стеклопакетов.
•    Высокая стоимость.
•    Не рекомендуется установка энергосберегающих стекол средними стеклами по причине высокого риска термошока.
•    Требует специфическую профильную систему (более дорогую).
•    Увеличение веса изделия на 10 кг или на 33% на 1 кв.м по сравнению с двухкамерным стеклопакетом.
•    Снижение прозрачности стеклопакета на 12% по сравнению с двухкамерным стеклопакетом i+i.
4. Очевидно, что такой стеклопакет (СПТ) потребует более дорогую профильную систему, способную вместить стеклопакет хотя бы толщиной 46-52 мм. А это влияет на увеличение стоимости окна.  Также сам СПТ по факту — штучное изделие, которое будет стоить дороже стандартных решений. Экономическая целесообразность покупки окна с СПТ i+i остается под вопросом.

Сергей Хмеленко Коммерческий директор компании «Сонячні вікна»

На наш взгляд, трехкамерный стеклопакет – это следующий шаг в развитии оконных технологий. Говорить о необходимости и рациональности применения трехкамерных стеклопакетов не совсем корректно – правильно говорить об инновациях. Трехкамерный стеклопакет – это абсолютно инновационный продукт, который позволяет достичь Ug =  0,4 Вт/ m2K.
Применение трехкамерного стеклопакета дает возможность создавать оконные конструкции нового поколения с максимальным коэффициентом теплопроводности. Uw может достигать 0,79 Вт/m2K и ниже. В то же время при создании оконных конструкций необходимо учитывать ряд особенностей трехкамерного стеклопакета: его вес и толщину. Из-за достаточно большого веса такой стеклопакет лучше использовать в системах с вклеенным стеклопакетом. Большая ширина стеклопакета не дает возможности использовать его в системах, с монтажной шириной менее чем 82 мм. Исходя из выше сказанного, можно сделать вывод, что энергоэффективные окна с трехкамерным стеклопакетом имеют достаточно высокую стоимость, но позволяют достигать максимальных значений коэффициента теплопроводности.
Применение  оконных конструкций с трехкамерным стеклопакетом целесообразно при строительстве пассивных домов и домов с минимальным потреблением тепловой энергии, что на сегодняшний день очень актуально для нашей страны.
Примером энергоэффективной инновационной системы с трехкамерным стеклопакетом является система Lux energeto VS. В этой системе реализовано множество инноваций, таких как:
•    Трехкамерный стеклопакет.
•    Наружное и внутреннее стекло – Silver Star Zero.
•    Камеры стеклопакета заполнены криптоном.
•    «Теплая» дистанционная рамка в стеклопакете.
•    Вклеенный стеклопакет в створку с помощью технологии BONDING INSIDE.
•    Отсутствие металлического усилителя в створке благодаря использованию технологии POWERDUR INSIDE.
В заключение можно сказать, что металлопластиковые окна с трехкамерным стеклопакетом – это следующий шаг в развитии оконных технологий.



Алексей Бубнов Директор Ассоциации «Участников рынка окон и фасадов»

Безусловно, пока, кроме вакуумных стеклопакетов, и систем со спаренным оконным переплетом, альтернатив трехкамерному стеклопакету не много. К сожалению, это еще не все, из перечисленных минусов трехкамерных стеклопакетов, но опасаться этих минусов не стоит если доверить изготовление профессионалам.
Кроме этого, трехкамерные стеклопакеты должно применяться в комплексе с другими мероприятиями по энергоэффективности, в первую очередь с такими, как вентиляция и монтаж. В противном случае, вся достигнутая экономия «вылетит в трубу». И здесь мы имеем дело с комплексной оценкой энергопотерь, при проектировании здания, как в зимнее так и в летнее время года и эффективности конкретных проектных решений.
Что касается увеличения веса створок отрывающихся элементов, то здесь проблем больших нет, если только окно не изготовлено из облегченных профилей а-ля «папье маше». Современная оконная фурнитура и технология вклейки стеклопакетов легко справляется с увеличением веса конструкции. В некоторых случаях, если решен вопрос с вентиляцией (поддержанием комфортного температурно-влажностного режима) помещения и мойкой (обслуживанием) окна снаружи, то такие конструкции можно делать без открывающихся элементов.
В любом случае, доверять такую работу можно только высокопрофессиональным и проверенным фирмам.



Трёхкамерный стеклопакет. Окна Германии



Однокамерные и двухкамерные стеклопакеты распространены повсеместно. Мало кто знает, что наряду с ними существуют и стеклопакеты с тремя камерами. На оконном рынке трёхкамерные стеклопакеты появились позже всего, и занимают не большой сегмент рынка. Давайте разбираться, что такое трёхкамерный стеклопакет, его изоляционные характеристики, преимущества и недостатки, а также область применения.



Что такое трёхкамерный стеклопакет?

Стеклопакет представляет собой несколько стёкол, параллельно расположенных друг к другу и соединённых между собой при помощи дистанционной рамки и различных герметиков. Воздушные пространства между стёклами внутри стеклопакета называются камерами.

Итак, трёхкамерный стеклопакет – это замкнутая оконная конструкция, которая состоит из четырёх стёкол разделённых дистанционной рамкой. Четыре стекла внутри стеклопакета образуют три камеры, которые заполнены воздухом или инертным газом. Визуально трёхкамерный стеклопакет отличается от других тем, что он толще. А вот величина трёхкамерных стеклопакетов меньше, при увеличении размеров стеклопакет не выдержит из-за собственного веса.

Теоретически, можно утверждать, что минимальная толщина трёхкамерного стеклопакета 34 мм (минимально допустимое межстекольное пространство 6 мм, толщина стекла, как правило, 4 мм, то есть 6*3+4*4). Но на практике выпускают трёхкамерные стеклопакеты толщиной от 40 мм, так как минимальное межстекольное пространство в таком случае не рационально.



Преимущества трёхкамерных стеклопакетов

Среди преимуществ стеклопакета с тремя камерами, естественно, первым стоит отметить высокие теплоизоляционные свойства. Зависимо от толщины стёкол, величины межстекольного пространства и его заполнения, коэффициент сопротивления теплопередачи трёхкамерного стеклопакета может достигать 0,96 м2К/Вт.
Ещё одно преимущество трёхкамерного стеклопакета – отличные шумоизоляционные характеристики. Такой стеклопакет достигает пятого класса звукоизоляции и снижает уровень наружного шума на 50 дб. Для сравнения, однокамерные стеклопакет поглощает 32дБ, а двухкамерный – 35 дБ.



Недостатки трёхкамерного стеклопакета:

1. Такие стеклопакеты имеют пониженную светопропускающую способность. Независимо от качества и чистоты стекла, каждое дополнительное стекло снижает количество пропускаемого света.
2. Трёхкамерные стеклопакеты имеют большой собственный вес, который негативно сказывается на оконном профиле и фурнитуры, то есть может сокращать срок эксплуатации оконной конструкции в целом. Поэтому предпочтительно использовать трёхкамерные стеклопакеты в глухих окнах, так как нагрузка на открывающуюся створку и фурнитуру очень высокая.
3. Трёхкамерные стеклопакеты имеют высокую стоимость. Высокая стоимость объясняется увеличенным расходом материала, применением эксклюзивного дорогостоящего оборудования. Как известно, штучный материал всегда дороже товара массового производства, спрос на трёхкамерные стеклопакеты не большой.
4. Кроме того, установка трёхкамерного стеклопакета «тянет за собой» использование усиленного оконного профиля, максимально прочной фурнитуры. Такие стеклопакеты значительно усложняют технологию остекления, квалификация монтажников также должна быть выше. Для остекления трёхкамерными стеклопакетами обычно используют частый оконный переплёт – это необходимо для повышения жёсткости остекления, но существенно снижает светопропускание.



Область применения трёхкамерных стеклопакетов

Показания к выбору трёхкамерного стеклопакета:
— высокие требования к теплоизоляции, то есть суровые климатические условия. Для Украины использовать трёхкамерное остекление в большинстве случаев не целесообразно. Правильно будет увеличивать теплоизоляционные свойства путём использования энергосберегающих покрытий и инертных газов внутри камер.
Но если, например, вы проживаете в современном, прочном и надёжном коттедже, который расположен в условиях сильных ветров (в поле, на возвышенности), то использование трёхкамерного стеклопакета будет уместно.
— проживание в зоне повышенного шума.



Ограничения для установки трёхкамерных стеклопакетов

Использование трёхкамерного стеклопакета не рекомендуется:
— в старых деревянных домах.
— на балконах и лоджиях.
— для остекления оконных проёмов большого размера. Как мы уже упоминали, в таких случаях возможно использование частого переплёта, но, согласитесь, что это не всегда эстетически привлекательно.



Подведём итог:

Действительно, трёхкамерные стеклопакеты обладают высочайшими изоляционными свойствами, но на практике их установка вызывает определённые трудности. Поэтому очень важно учесть все факторы, прежде чем сделать выбор в пользу трёхкамерных стеклопакетов.

Нас рекомендуют

Сколько стекол в пятикамерном стеклопакете —

Решив установить окно ПВХ в своей квартире или доме, у вас сразу же спросят, какой стеклопакет вам необходим — однокамерный или двухкамерный. Чем они отличаются и что лучше выбрать? В данной статье мы дадим ответы на все эти вопросы и обсудим разницу между двумя этими изделиями.

Современные окна представляют собой достаточно сложную конструкцию, в которую входят стекла и камеры, заполненные газом. Благодаря ПВХ профилю можно создать в помещении подходящий микроклимат, не меняя систему отопления. К тому же в доме становится уютней и теплей, окно не пропускает холодный ветер и не создает сквозняков. Еще одно важное свойство таких конструкций — великолепная шумоизоляция.

Существует огромное многообразие ПВХ профилей. Так что же выбрать: однокамерные или двухкамерные стеклопакеты? Каждый вариант отличается от другого, и учитывать необходимо прежде всего условия эксплуатации. Разница, порой, весьма ощутима.

Характеристики однокамерного стеклопакета

Определить, что перед вами однокамерная конструкция достаточно легко. Она состоит из двух стекол, между которыми находится дистанционная рама. Этот разделитель включает силикогель, поглощающий влагу, поэтому внутри образуется исключительно сухой воздух. Снаружи конструкцию тщательно герметизируют, в результате чего она защищает помещение от звуков и холода извне.

Внутри однокамерных стеклопакетов находятся два стекла толщиной примерно 4 мм, а сама камера имеет толщину 18-36 мм. Однако пропорции не всегда одинаковые и имеют отличие в толщине и расстоянии. Стандартной считается ширина 24 мм.

Такой вариант не даст высокой защиты, как это делает двухкамерный аналог. Мало того, по уровню теплосбережения он на 20-30% менее эффективен. Чтобы повысить функциональность, можно установить энергосберегающие стекла. Чем еще отличается однокамерный стеклопакет от двухкамерного? Меньшим весом и невысокой стоимостью.

Перечислим плюсы такого окна:

1. Меньший вес, что продлевает срок службы всей конструкции.
2. Выше пропускаемость света.
3. Более низкая цена — в среднем, на 5-10% ниже.
4. Стекла с серебряным напылением и аргоном в камере вместо воздуха по свойствам ничуть не хуже двухкамерных вариантов.

Но и без минусов здесь не обойдется:

1. Низкая звукоизоляция. Подобные конструкции снижают уровень шума только до 32 дБ.
2. Невысокая теплоизоляция по сравнению с двумя камерами примерно на треть.
3. Риск образования конденсата уже при температуре -8С.

Характеристики двухкамерных стеклопакетов

В таком окне больше стекол, больше камер и дистанционных рамок. То есть, подобная конструкция обеспечивает боле высокую защиту от холода и шума. Состоит пакет из трех стекол и двух камер между ними. Толщина стекол, как правило, составляет 4 мм, а сам пакет включает формулу 4+10+4+10+4, где 4 мм — это толщина стекла, а 10 — воздушная прослойка.

Если вы решите отдать предпочтение двухкамерным вариантам, то это позволит значительно сократить затраты на отопление. Однако подобные конструкции весят больше и стоят дороже.

Среди плюсов выделяют:

1. Высокий уровень шумоизоляции (до 35 дБ и более).
2. Образование конденсата только при температуре -30С и то при условии, что влажность в помещении менее 50%.
3. Повышенная теплоизоляция — даже в сильные морозы в комнате будет уютно и тепло.

1. Более высокая цена.
2. Низкая пропускаемость света.
3. Больший вес, повышенная нагрузка, а значит, износ окон ускоряется.

Таким образом, изделие с двумя камерами отличается тем, что хорошо поглощает звуки и удерживает холод, но в то же время стоит дороже и пропускает в комнату меньше света.

Какой стеклопакет лучше?

Чтобы определить, какие окна вам больше подходят, необходимо учитывать особенности помещения, тип здания и климатические условия.

Однокамерное окно используется в следующих ситуациях:

1. Остекление лоджии или балкона. Однако если вы планируете обустроить здесь жилую комнату или зимний сад, то лучше обратить внимание на теплые конструкции.
2. Дачный домик, беседка. Если вы пользуетесь жильем лишь в теплое время года, переплачивать нет смысла. Летом дополнительная теплозащита совершенно не нужна.
3. Теплый климат. Если вы живете в регионе, где минусовые температуры — это редкость и столбик термометра, как правило, держится выше нуля почти круглый год, вполне достаточно однокамерного варианта. Но стоит в данной ситуации учитывать и звуки, доносящиеся с улицы. Жителям дома, выходящего на проспект, стадион или шумную часть города, лучше выбрать две камеры.

Сделать свой выбор в пользу двухкамерных теплых стеклопакетов стоит при определенных условиях:

1. Холодный климат. Если в вашем регионе достаточно суровые зимы, то двойной стеклопакет поможет сделать дом или квартиру значительно теплее. В таких ситуациях не всегда помогает даже отопление, и хорошее окно с энергосберегающими стеклами станет настоящим спасением.
2. Балкон — продолжение комнаты. В таком случае также стоит выбрать двухкамерное изделие.

Как определить количество камер?

Итак, вы установили пластиковый профиль. Менеджер уверил вас, что теперь в вашей квартире стоит хороший двухкамерный стеклопакет. И вот вы подошли к окну, и что вы видите? Два стекла. Сразу приходит мысль, что вас обманули. Не спешите с выводами. Мы расскажем, как отличить окно, состоящее из одной или двух камер.

Для этого необходимо выполнить несложное действие. Зажгите спичку или зажигалку на расстоянии пары сантиметров от стеклопакета. В окне вы увидите отражение огоньков. Посчитайте, сколько их. Если два, то перед вами дешевый однокамерный вариант, если три — то двухкамерный. Каждое стекло отражает огонек, соответственно, 2 огонька — это 2 стекла в однокамерной конструкции, а 3 огонька — это 3 стекла в двухкамерной.

Данный метод позволит отличать разницу даже неспециалисту. И вы легко определите, какое перед вами окно.

Не знаете, какие выбрать стеклопакеты? В нашей компании вы всегда можете получить квалифицированную консультацию по поводу разницы одной или двух камер. Мы поможем вам отличить оба варианта и определить, какому из них отдать предпочтение. Компания «Окна-Стар» занимается производством и установкой ПВХ профиля уже достаточно длительное время. Мы используем только высококачественные материалы, а все работы выполняют опытные мастера. В результате, какой бы выбор вы не сделали, вы непременно останетесь довольны результатом нашего с вами сотрудничества. Звоните прямо сейчас!

Количество стекол в стеклопакете и их типы

Какие стекла применяются для изготовления стеклопакетов и каково их оптимальное количество?

Чем отличаются обычные стекла от упрочненных, энергосберегающих и прочих.

Количество стекол в стеклопакете по ГОСТ

В зависимости от числа стекол, в стеклопакете образуются камеры между ними.

В строительном стандарте России — ГОСТ 24866-2014 — стеклопакеты подразделяются на

стеклопакеты однокамерные (2 стекла) обозначаются СПО;

стеклопакеты двухкамерные (3 стекла) обозначаются СПД.

Хотя в ГОСТ прописаны два типа стеклопакетов — с двумя стеклами (однокамерный стеклопакет) и тремя стеклами (двухкамерный стеклопакет), это не значит, что для конкретных целей не может применяться конструкция с большим количеством рядов стекла. Цитата из ГОСТ:
«В индивидуальных случаях стеклопакеты могут изготавливаться из большего числа листов стекла и с декоративными рамками внутри.»

Сколько стекол оптимально для стеклопакета

Принято считать, что чем больше стекол в стеклопакете — тем лучше. Но это не так. Простой пример легко убедит сомневающегося в абсурдности столь простого трактования в целом верного правила.

Каждое стекло имеет вес и несколько снижает светопропускание. С увеличением числа стекол в стеклопакете их светопропускная способность падает, а общий вес створки окна возрастает. Таким образом стеклопакет с большим числом стекол (больше 3) затеняет помещение и дает дополнительную нагрузку на подвижные элементы фурнитуры, что приводит к ее скорейшему износу.

Однокамерные и двухкамерные стеклопакеты — стандарт для остекления

Однокамерные и двухкамерные стеклопакеты позволяют достигать практически любых показателей при этом не роняя других полезных свойств стеклопакета. Они по праву считаются стандартным вариантом и, одновременно, оптимальным.

Для изготовления стеклопакетов клеенных используется флоат стекло (флоат-технология выплавки стекла характеризуется исключительной ровностью и отсутствием оптических дефектов изделий) марки М1 (где 1- означает высокий класс стекла, с минимальным количеством допустимых пороков).

Виды стекла, применяемые при изготовлении стеклопакетов
(согласно ГОСТ 24866-99)

Рейтинг статьи:

Наименование стекла	Обозначение стекла (марки)
Листовое (ГОСТ 111-2001)	М0, М1, М2
Узорчатое (ГОСТ 5533-86)	У
Армированное (ГОСТ 7481-78)	А
Армированное полированное	Ап
Многослойное (ГОСТ 30826-2001):
Ударостойкое	Р1А, Р2А, Р3А, Р4А, Р5А (Согласно ГОСТ 30826-2001, подразделение на класс защиты от пробивания в зависимости от стойкости к удару твердыми предметами: испытание шаром)
Устойчивое к пробиванию	Р6В, Р7В, Р8В (Согласно ГОСТ 30826-2001, подразделение на классы защиты от проникновения в зависимости от стойкости к удару твердыми предметами: испытание молотком, топором)
Безопасное для строительства	СМ1, СМ2, СМ3, СМ4, СТ1, СТ2, СТ3 (Согласно ГОСТ 30826-2001, подразделение на классы защиты в зависимости от стойкости к удару мягким телом: испытание на удар падающим мешком, имитирующим механическое воздействие тела человека)
Упрочненное:
Закаленное (ГОСТ 30698-2001)	З
Химически упрочненное	Х
Солнцезащитное	С
Энергосберегающее:
C твердым покрытием (ГОСТ 30733-2000)	К
С мягким покрытием	И

Функциональные стекла позволяют добиться необходимых свойств, когда это нужно. Замена обычного флоат стекла на упрочненное или ударостойкое делает стекольную конструкцию безопасной.

Низкоэмиссионные стекла значительно лучше по теплоизолирующей способности, что востребовано для остекления пассивных домов и домов с оплатой за количество отопления.

Низкоэмиссионное покрытие, подобно термосу, лучше сохраняет температуру внутри помещения, препятствуя теплообмену с улицей. В ГОСТ прописаны нзкоэмиссионные стекла марки И (мягкое покрытие наносится на поверхность повернутую внутрь камеры) и К (твердое покрытие, может быть развернуто как внутрь камеры, так и наружу).

Также могут применяться стекла мультифункциональные, окрашенные в массе, зеркальные, повышенной прозрачности, закаленные, бронированные, триплекс, звукоизоляционные и другие.

Консультация: подберем стеклопакет с необходимыми свойствами по оптимальной цене, изготовим окна и двери по размерам.

Консультация по телефону +7 (495) 718-9595; +7 (495) 514-55-82

Стоит ли устанавливать при остеклении пятикамерный стеклопакет?

Если вы хотите гарантированной тишины и надежной защиты от холода, который проникает в помещение в основном через окна, то замена старых конструкций на
пятикамерные пластиковые окна станет грамотным поступком, способным решить проблемы. Существует большое количество моделей и производителей; мы поможем сориентироваться на рынке пластиковых окон.

Что такое камеры и на что они влияют?

Выбирать пятикамерные пластиковые окна следует, учитывая не только собственные предпочтения, касающиеся тишины, но и расположение вашего дома. Например, если окна входят на оживленную улицу, требования к их способности изолировать шум возрастают. Эти параметры зависят от того, какой используется профиль, и того, насколько велика толщина стеклопакета.

Камерой называют пространство, образующееся между двумя стеклами. Если стекла два, то камера одна, между тремя поверхностями камеры две, и так далее. Чем больше камер, тем тише и теплее будет в комнате. Многие производители наполняют пространство между стеклами не просто сухим воздухом, а аргоном или другим газом, за счет которого конструкция противостоит конденсату, не дает окнам запотевать, и камеры всегда герметичны.

Стоит заметить, что для средней полосы России вполне достаточно трехкамерных стеклопакетов. Они имеют 4 стекла, оптимальную массу, способны обеспечить защиту от холода и шума на достойном уровне. По свойствам они мало отличаются от пятикамерных, поэтому разница при эксплуатации будет едва заметна, зато весит стеклопакет с пятью камерами намного больше, имеет нестандартную ширину рамы, что усложняет его установку, стоит значительно дороже. Большинство производителей стараются выпускать именно пятикамерные варианты, так как для них это более выгодно. Увлекаться толщиной не стоит: более важным параметром является наличие специального напыления на стекле, которое обеспечивает защиту его площади от теплопотери.

Мы сделали рейтинг компаний-производителей пластиковых окон, вы можете посмотреть по ссылке http://oknanagoda.com/okna/plastik/profili/brendy-plastikovykh-okon.html.

Сравнение 2-х лучших производителей Rehau и Veka в нашей статье, «Какие оконные профили лучше, Rehau или Veka».

Как выбирать пластиковое окно?

Пятикамерные окна производят не все компании, так как такой товар не пользуется широким спросом. Однако у производителя всегда можно узнать, изготавливают ли желаемые стеклопакеты на заказ. Перед тем как совершить покупку, нужно обратить внимание на следующее:

• Особенности оконного профиля.
• Компанию-производителя.
• Какой установлен стеклопакет, например, обычные сами стекла или каленые.
• Качественная ли фурнитура.

Пятикамерные пластиковые окна

Классификация оконных профилей

Разделить профили прежде всего можно по качеству материала и способности выполнять свои прямые задачи.

• Бюджетный. Он стоит, как правило, недорого, основной проблемой является слабая способность противостоять холоду. При сильных морозах рама трескается, стеклопакет теряет свои свойства. Такие окна обычно делают из вторсырья, добавляют стабилизаторы, цвет может сильно отличаться от привычного белого.
• Качественный. Производится известными производителями, цена продукции выше средней, но при этом профиль не имеет запаха, не желтеет, при сильных морозах или жаре не трескается. Большой популярностью среди покупателей в этой категории окон пользуется именно пятикамерный профиль. Он имеет высокую жесткость, противостоит промерзанию, петли также не промерзают. Крайне редко можно встретить такой профиль среди некачественных бюджетных, обычно недорогие окна выпускают только трехкамерные и более тонкие.
• Элитные. Отличаются от обычного профиля не только ценой, но и большей толщиной. Перегородки усилены, их больше, такое окно намного тяжелее, жестче и надежнее.
• Профильные системы. Подобные окна достаточно дорогостоящие, их внутренние перегородки, как и сам профиль, толще, а следовательно, надежнее, жестче и более устойчивы к взломам.

Сравнение 3-х и 5-и камерных профилей. Трехкамерное окно тоже защищает от холода и шума, но пятикамерное изделие делает это гораздо надежнее.

Выбор марки окна

Покупатель в основном ориентируется не по марке производителя, а по цене продукции, в особенности если бюджет на покупку невелик. Тем не менее, важно брать в расчет и другие факторы.

Производителей окон можно разделить на классических, эконом и премиум-класса. Эконом – самый дешевый вариант. Необязательно вам попадется вторично переработанный пластик: если компания известная, чаще всего она просто российская, материалы производятся здесь же, поэтому не нужно тратиться на перевозку их из-за границы. Конечный товар выходит дешевле и не всегда уступает по качеству европейским аналогам.

К категории классик относится большинство названий, которые на слуху. Такая продукция может изготавливаться как в Европе, так и в России на европейском оборудовании. Цена ее доступна, но выше, чем эконом. Прослужат такие окна достаточно долго и не вызовут никаких нареканий.

Продукция премиум-класса похожа на предыдущую категорию и редко отличается от нее по использованным материалам, чаще всего переплачивать приходится исключительно за название. В лучшем случае окна действительно привозят с европейских заводов.

Многие компании готовы предложить широкую линейку продукции. Она отличается толщиной профиля, уплотнителями, внешним оформлением, использованными для стеклопакета стеклами, наполнением между ними и другими характеристиками. Можно найти в продаже профили, рассчитанные для использования в нежилых помещениях. Они отличаются толщиной и качеством пластика. Это вторсырье, не отвечающее стандартам, принятым для жилого помещения внешне такие окна не отличаются от обычных. Как правило, производитель делает на них специальную пометку, а стоит такая продукция в разы дешевле.

Есть ли российские окна хорошего качества, не уступающие зарубежным? Окна СОК делают в России, прочитайте о них на нашем сайте.

На российские окна Proplex жалоб среди потребителей нет. Прочитайте о них в нашем обзоре.

Какие могут применяться стеклопакеты?

В первую очередь, задаваясь вопросом, сколько стекол в пятикамерном стеклопакете, не стоит путать количество камер и стекол: это не одно и тоже. Камера – это наполненное воздухом или газом пространство между стеклами, то есть камер по определению меньше, чем стекол. Иначе говоря, в пятикамерном стеклопакете будет установлено 6 стекол, в двухкамерном – 3, и т.д.

Двухкамерный стеклопакет в разрезе

Стекла могут устанавливаться разные. Они могут быть:

• Стандартными. Обычные стеклопакеты чаще всего комплектуются полированными стеклами. Они не имеют никаких особых свойств, однако почти незаметны и не затрудняют обзор.
• Усиленными: такое стекло имеет большую толщину, способно выдержать повышенную механическую нагрузку, лучше удерживает тепло, создает дополнительную преграду для шума.
• Триплекс: он состоит из нескольких стеклянных листов, склеенных между собой специальной пленкой. Это стекло за счет пленки более прочное. Главная особенность заключается в том, что, если триплекс разбить, осколки не высыпаются в помещение, а остаются на пленке.
• Бронированными: этот вид стекла схож по технологии производства с триплексом. Отличается он способностью выдержать выстрел из огнестрельного оружия. Такое стекло не только отлично защищает дом от непрошенных гостей, но и качественно удерживает тепло. Минусом является его большая масса и высокая стоимость.
• Закаленными стеклами называют специально изготовленный материал, который отличается от простого стекла по прочности и технологии изготовления.
• Материал с напылением, которое производится по специальной технологии, при помощи нее на стекло наносят тонкий слой металла. Он незаметен глазу, но способен отразить тепло, что делает помещение более теплым зимой и более прохладным летом.

Оценка статьи:

Загрузка… Сохранить себе в: Сколько стекол в пятикамерном стеклопакете Ссылка на основную публикацию wpDiscuzAdblock
detector

Трехкамерный стеклопакет по низким ценам. Характеристики трехслойного, 3-камерного энергосберегающего остекления.

Сколько камер и стекол в трехслойном стеклопакете? Даже профессионалы часто путают понятия одно-, двух-, трёхкамерный — и двойной, тройной стеклопакеты. В первом случае идёт речь о количестве камер, то есть воздушных пространств, которые образуются между двумя стёклами. Во втором — о числе самих стёкол. То есть правильнее говорить о двойном или тройном остеклении (одинарное тоже бывает, но это уже не стеклопакет). На самом деле всё просто: тройной стеклопакет имеет три стекла, трёхкамерный — четыре. Плюсы и минусы трёхкамерного стеклопакета Итак, трёхкамерный стеклопакет — это неразборная конструкция, состоящая из четырёх стёкол, между которыми пространство разделено дистанционными рамками. Они заполнены разреженным воздухом или инертным газом (аргоном), что препятствует появлению конденсата, не дает стёклам запотевать. Конструкция герметична, так что пыль туда тоже не проникнет. А осушенный воздух или аргон отличаются низким коэффициентом теплопроводности, поэтому всё тепло остаётся в жилом помещении. Но эти достоинства относятся и к одно- и двухкамерному стеклопакетам. Чем лучше характеристики 3-камерного? Преимущества Высокие энергозащитные свойства. Больше камер — меньше тепла уходит на улицу. У однокамерного стеклопакета сопротивление теплопередаче составляет 0,34 м²·°С/Вт, у двухкамерного — 0,47. У трёхкамерного этот показатель доходит до 0,8–0,96 м²·°С/Вт. Колоссальная разница! Отличное шумопоглощение. Для сравнения: стеклопакет с одной камерой снижает уровень наружных шумов на 32 децибела, с двумя — на 33–34. У трёхкамерного коэффициент звукоизоляции достигает уровня пятого класса — 50 Дб! Недостатки Пониженное светопропускание. Каким бы чистым и прозрачным ни было стекло, но каждое добавочное препятствует прохождению солнечных лучей. Избыточный вес. Разумеется, пластик или алюминий — очень лёгкие материалы, а вот у стекла масса высока. Большое количество стёкол увеличивает нагрузку на оконный профиль и фурнитуру, поэтому трёхкамерный пакет может серьёзно сократить срок службы окна. Более высокая стоимость. Стремясь справиться с проблемой большого веса конструкции, производители оконных систем устанавливают стеклопакет в более прочный и широкий профиль, что повышает цену изделия. В каких случаях всё же лучше выбрать трёхкамерный стеклопакет? Многие фирмы по установке пластиковых окон даже отговаривают клиентов от приобретения и монтажа трёхкамерных стеклопакетов, боясь потенциальных рекламаций. Особенно опасно ставить такие конструкции: в ветхих деревянных зданиях на балконах и лоджиях в оконных проёмах большого размера В последнем случае частично проблему можно решить, разбив окно на форточки, но это не всегда бывает эстетически привлекательно. загородного коттеджа, да ещё расположенного в чистом поле, где постоянно дуют сильные ветра, — это Ваш вариант. В городской квартире, расположенной невдалеке от железнодорожного вокзала, аэропорта, завода или выходящей окнами на автомагистраль, трёхкамерный стеклопакет надёжно убережёт от внешних шумов. И, конечно, целесообразно устанавливать тяжёлые, но тёплые окна с дополнительным остеклением, если Вы живёте в районах Крайнего Севера, где минус пятьдесят — не редкость. В остальных случаях обе проблемы: борьбы с шумами и холодом — неплохо решает использование трёхслойного (триплексного) или энергосберегающего стекла, а также стёкол разной толщины, что предотвращает формирование звукового резонанса. В конечном итоге Вам решать, сколько камер должно быть в стеклопакетах, установленных в Вашем доме. Но надо учесть множество факторов, прежде чем выбрать этот вариант. Наша компания работает с 9:00 до 22:00, без выходных

Двухкамерные и трехкамерные окна FAKRO

Широкий ассортимент двухкамерных и трехкамерных окон FAKRO, разработанных специально для климата России, позволяет подобрать оптимальный вариант освещения мансарды и сохранить тепло Вашего дома даже при сильных морозах.





Стеклопакет U4 – двухкамерный энергосберегающий

Двухкамерный стеклопакет U4 состоит из 3 стекол. Одно из них — закаленное. Внешние стекла с низкоэмиссионным покрытием. Благодаря такой технологии производства, окна отличаются высокой светопропускающей способностью и прозрачностью, обеспечивая максимальное количество естественного света в помещении.

Пространства между стеклами заполнены инертным газом аргоном, что повышает параметры теплоизоляции. Конструкция стеклопакета: 4НТ-12-4-12-4Т.

Данный стеклопакет применяется в мансардных окнах FAKRO моделей: FTS-V U4,                                                                             FTP-V U4, PTP U4​, PTP-V U4​.





Стеклопакет U5, U6 – двухкамерный энергосберегающий

Двухкамерный стеклопакет U5 также состоит из 3-х закаленных стекол. Внешние стекла с низкоэмиссионным покрытием. Стеклопакет включает в свою конструкцию теплые рамки TGI, а пространства между стеклами заполнены инертным газом криптоном для качественной теплоизоляции помещения. Конструкция стеклопакета: 4HT-10-4H-10-4HT.

Стеклопакет U6, в котором внешнее стекло – закаленное, внутреннее – ламинированное антивандального класса P2A, 2 низкоэмиссионных слоя, теплые рамки TGI, пространства между стеклами заполнены аргоном. Конструкция стеклопакета: 6H–18–4HT–18–3+3T2L.

Данные стеклопакеты применяются в мансардных окнах FAKRO моделей: FTP-V U5 Thermo, FTU-V U5 Thermo, FTT U6 Thermo, PTP-V U5.





Стеклопакет U8 – трехкамерный суперэнергосберегающий

Суперэнергосберегающий трехкамерный стеклопакет разработан специально для холодных климатических зон России. Стеклопакет U8 состоит из 4 закаленных стекол, 3 из них имеют низкоэмиссионный слой серебра. В стеклопакете предусмотрены теплые дистанционные рамки TGI.

Пространства между стеклами 12 мм заполнены инертным газом криптоном, благодаря чему в доме всегда будет светло и тепло. Конструкция стеклопакета: 4H-12-4HT-12-4HT-12-4HT.

Данный стеклопакет применяется в мансардных окнах FAKRO моделей: FTT U8 Thermo.





H — закаленное стекло; T — низкоэмиссионный слой серебра; L — ударостойкая система «триплекс».





Стеклопакеты — конструкция стеклопакета в зависимости от толщины, свойства: энергосберегающие, триплекс, кризет, армированное

Стеклопакеты играют основную роль в теплопередачи и шумоизоляции всего окна. Стеклопакетом называется не само пластиковое окно, а непосредственно стекла, которые вставляются в пластиковую раму. Ширина стеклопакетов в наших окнах от 18 до 52 мм, в зависимости от выбранного профиля. Чем шире профиль, тем шире стеклопакет можно установить, а чем шире стеклопакет — тем теплее и тише. Стеклопакет шириною 18 мм устанавливается в раздвижные пластиковые рамы для остекления балконов и лоджий Veka Sunline, стеклопакеты шириною 24 мм и 32 мм устанавливаются в трехкамерный прфиль Veka Euroline, стеклопакет шириною 40 мм устанавливается в пятикамерный профиль Veka Softline, а стеклопакет шириною 52 мм устанавливается в семи камерный профиль Veka Softline 82.

Типы стеклопакетов

Стеклопакет 18 мм (4/10/4)
однокамерный (2 стекла)

Стеклопакет 24 мм (4/16/4)
однокамерный (2 стекла)

Стеклопакет 32 мм (4/10/4/10/4)
двухкамерный (3 стекла)

Стеклопакет 40 мм (4/14/4/14/4)
двухкамерный (3 стекла)

Стеклопакет 52 мм (4/20/4/20/4)
двухкамерный (3 стекла)

Стеклопакет 32 мм (6/10/4/8/4)
двухкамерный (3 стекла)

Стеклопакет 42 мм (6/13/4/13/4)
двухкамерный (3 стекла)

Стеклопакет 52 мм (6/19/4/19/4)
двухкамерный (3 стекла)

Конструкция стеклопакета

Стеклопакеты бывают однокамерные и двухкамерные, причем однокамерными бывают только 18 мм и 24 мм стеклопакеты, а все остальные — двухкамерные.

• Защита от шума
• Защита от солнца
• Защита от шума и солнца

Мультифункциональный стеклопакет

Мультифункциональный стеклопакет является наиболее передовой разработкой в области эффективного энергосбережения. С таким стеклопакетом зимой не холодно, а летом прохладно, благодаря специальному мультифункциональному стеклу со специальным многослойным напылением снаружи и с напылением ионов серебра на внутренней поверхности стекла. К томуже в таких стеклопакетах используется пластиковая дистанционная рамка вместо стандартной металлической, что исключает образование мостика холода через стеклопакет, что в свою очередь исключает выпадение конденсата. За счет специального многослойного напыления снаружи мультифункционального стекла, стеклопакет препятствует проникновению инфракрасных солнечных лучей снаружи, не позволяя нагреваться квартире через улицу и в тоже время мультифункциональный стеклопакет  пропускает ультрафиолетовые лучи необходимые комнатным растениям. Напыление ионов серебра на внутренней поверхности мультифункционального стекла отражает тепло от батарей  обратно в квартиру, что минимизирует теплопотери всего окна.

Тонированные стекла — это специальное затемненное стекло уменьшающее попадание солнечного света в квартиру, непрозрачное снаружи. Такое стекло бывает трех марок: Саратов, Планибель и Рефлектив.

Стекло 6-ка — стандартная толщина стекла в самом стеклопакете составляет 4 мм. От толщины стекла зависит шумоизоляция всего окна. По этому, чтобы добиться максимальной шумоизоляции, используется стекло толщиной 6 мм. Такое стекло можно использовать тонировать. Так как это стекло гораздо тяжелее обычного, в стеклопакете может стоять только одно стекло толщиной 6 мм, чтобы не утяжелять конструкцию и тем самым не сокращать срок службы фурнитуры. Стекло 6-ка для наилучшей шумоизоляции окна, устанавливается со стороны улицы.

Противоударные стекла триплекс —  состоит из двух стекол толщиною по 4 мм каждый, с пленкой триплекс между ними, которая существенно повышает прочность стекла и не дает ему разбиться. Окно с такими стеклами будет обладать противоударными и антивандальными свойствами. Такие стекла хорошо использовать при изготовлении дверей, стеклянных перегородок, в коттеджах и квартирах находящихся на первом этаже.

Пескоструйное стекло — имеет матовую непрозрачную поверхность.

Стекло кризет — непрозрачное стекло, имеет рифленый узорчатый рисунок.

Стекло армированное — имеет металлическую армировку внутри стекла, обладает анти-вандальными свойствами.

Все виды стекол

Стекло прозрачное 4мм Стекло прозрачное 6мм Стекло триплекс 8мм противоударное Стекло пескоструйное 4 мм Стекло кризет узорчатое 4 мм Стекло армированное 6мм Стекло тонированное сартатов 4мм Стекло планибел бронза 4мм Стекло планибел бронза 6мм Стекло планибел серое 4мм Стекло рефлектив бронза зеркальная 4мм Стекло рефлектив бронза зеркальная 6мм Стекло рефлектив серое 4мм

Как узнать сколько стекол в пластиковом окне

Количество стекол в стеклопакете и их типы

Какие стекла применяются для изготовления стеклопакетов и каково их оптимальное количество?

Чем отличаются обычные стекла от упрочненных, энергосберегающих и прочих…

В зависимости от числа стекол, в стеклопакете образуются камеры между ними.

В строительном стандарте России — ГОСТ 24866-2014 — стеклопакеты подразделяются на

• стеклопакеты однокамерные (2 стекла) обозначаются СПО;
• стеклопакеты двухкамерные (3 стекла) обозначаются СПД.

Хотя в ГОСТ прописаны два типа стеклопакетов — с двумя стеклами (однокамерный стеклопакет) и тремя стеклами (двухкамерный стеклопакет), это не значит, что для конкретных целей не может применяться конструкция с большим количеством рядов стекла. Цитата из ГОСТ: «В индивидуальных случаях стеклопакеты могут изготавливаться из большего числа листов стекла и с  декоративными рамками внутри.»

Принято считать, что чем больше стекол в стеклопакете — тем лучше. Но это не так. Простой пример легко убедит сомневающегося в абсурдности столь простого трактования в целом верного правила.

Каждое стекло имеет вес и несколько снижает светопропускание. С увеличением числа стекол в стеклопакете их светопропускная способность падает, а общий вес створки окна возрастает.

Таким образом стеклопакет с большим числом стекол (больше 3) затеняет помещение и дает дополнительную нагрузку на подвижные элементы фурнитуры, что приводит к ее скорейшему износу.

Стеклопакет трехкамерный;

4 стекла применяются крайне редко — для специальных объектов остекления

Однокамерные и двухкамерные стеклопакеты — стандарт для остекления

Однокамерные и двухкамерные стеклопакеты позволяют достигать практически любых показателей при этом не роняя других полезных свойств стеклопакета. Они по праву считаются стандартным вариантом и, одновременно, оптимальным.

Для изготовления стеклопакетов клеенных используется флоат стекло (флоат-технология выплавки стекла характеризуется исключительной ровностью и отсутствием оптических дефектов изделий) марки М1 (где 1- означает высокий класс стекла, с минимальным количеством допустимых пороков).

Виды стекла, применяемые при изготовлении стеклопакетов
(согласно ГОСТ 24866-99)

Наименование стекла	Обозначение стекла (марки)
Листовое (ГОСТ 111-2001)	М0, М1, М2
Узорчатое (ГОСТ 5533-86)	У
Армированное (ГОСТ 7481-78)	А
Армированное полированное	Ап
Многослойное (ГОСТ 30826-2001):
Ударостойкое	Р1А, Р2А, Р3А, Р4А, Р5А (Согласно ГОСТ 30826-2001, подразделение на класс защиты от пробивания в зависимости от стойкости к удару твердыми предметами: испытание шаром)
Устойчивое к пробиванию	Р6В, Р7В, Р8В (Согласно ГОСТ 30826-2001, подразделение на классы защиты от проникновения в зависимости от стойкости к удару твердыми предметами: испытание молотком, топором)
Безопасное для строительства	СМ1, СМ2, СМ3, СМ4, СТ1, СТ2, СТ3 (Согласно ГОСТ 30826-2001, подразделение на классы защиты в зависимости от стойкости к удару мягким телом: испытание на удар падающим мешком, имитирующим механическое воздействие тела человека)
Упрочненное:
Закаленное (ГОСТ 30698-2001)	З
Химически упрочненное	Х
Солнцезащитное	С
Энергосберегающее:
C твердым покрытием (ГОСТ 30733-2000)	К
С мягким покрытием	И

Функциональные стекла позволяют добиться необходимых свойств, когда это нужно. Замена обычного флоат стекла на упрочненное или ударостойкое делает стекольную конструкцию безопасной.

Низкоэмиссионные стекла значительно лучше по теплоизолирующей способности, что востребовано для остекления пассивных домов и домов с оплатой за количество отопления.

Низкоэмиссионное покрытие, подобно термосу, лучше сохраняет температуру внутри помещения, препятствуя теплообмену с улицей.

В ГОСТ прописаны нзкоэмиссионные стекла марки И (мягкое покрытие наносится на поверхность повернутую внутрь камеры) и К (твердое покрытие, может быть развернуто как внутрь камеры, так и наружу).

Также могут применяться стекла мультифункциональные, окрашенные в массе, зеркальные, повышенной прозрачности, закаленные, бронированные, триплекс, звукоизоляционные и другие.

Самойлова Елена
Менеджер компании с 2001 года

Консультация: подберем стеклопакет с необходимыми свойствами по оптимальной цене, изготовим окна и двери по размерам.

Консультация по телефону +7 (495) 718-9595; +7 (495) 514-55-82

Оставить электронное обращение

Читайте далее:

Какие стеклопакеты лучше: на что обратить внимание при выборе

Источник: https://oknabm.ru/about/articles/tipy-stekol-steklopaketa-i-kolichestvo/

Лоджия.ру

Статья специалистов ЛОДЖИЯ.РУ

После установки пластиковых окон многих волнует вопрос: «А действительно ли в моих двухкамерных стеклопакетах три стекла?».

В реальности внутреннее стекло практически незаметно для человеческого глаза.

Объясняется это тем, что современное стекло, используемое для производства стеклопакетов, высокого качества и очень хорошо отшлифовано.

К тому же, это говорит о том, что сам стеклопакет собран с соблюдением всех необходимых норм производства, и значит, является качественным продуктом.

Проверить наличие третьего стекла в домашних условиях очень легко: поднесите к стеклу горящую свечку или зажигалку. Вы должны увидеть три отражения пламени (см. фото), что говорит о том, что в стеклопакете три стекла!

Если при дневном освещении на стекле видны разводы (разводы похожи на разлитый в лужах бензин), которые не исчезают даже после того, как вы его помыли, значит установлено некачественное стекло.

Если стекло преломляет изображения предметов, находящихся на улице, и искажает их реальные размеры, оно также является некачественным. Обычно это брак завода-изготовителя стекла.

Такое стекло, а соответственно и сам стеклопакет требует замены.

Вернуться к разделу

На 16.04.2019 в разделе 16 статей.

Хотите получать уведомления о новых Статьях —
ПОДПИШИТЕСЬ НА НАШИ НОВОСТИ >

ПОНРАВИЛАСЬ СТАТЬЯ — ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

Page 3

РАЗДЕЛ ПРАВОВОЙ ИНФОРМАЦИИ

Информация о СМИ
Настоящий сайт https://www. lodjiya.ru/ является средством массовой информации (СМИ) под названием «Портал ЛОДЖИЯ.РУ».

Свидетельство о регистрации Эл № ФС77-52157, выдано Федеральной службой по надзору в сфере связи, информационных технологий и массовых коммуникаций (Роскомнадзор).Адрес редакции — 107031, г.Москва, ул.Пушечная, дом 7/5, строение 4А.

Главный редактор — Григорьев В.П.

Настоящее средство массовой информации выходит ежедневно и беcтиражно.

Свидетельство о регистрации СМИ «Портал ЛОДЖИЯ.РУ» >>

Возрастная маркировка СМИ «Портал ЛОДЖИЯ.РУ»
Информационное содержание сайта предназначено для лиц старше 16 лет (ФЗ РФ от 29 декабря 2010 г. N 436-ФЗ «О защите детей от информации, причиняющей вред их здоровью и развитию»).

Информация по Патентам и авторским правам на технологию утепления
Все наши технологии выполнения работ, все наши идеи запатентованы и находятся под защитой Патентов РФ! Технологии Лоджия.

ру являются авторскими — их возможно скопировать, но невозможно и не получится правильно воспроизвести!!! Лоджия.

ру является первоисточником и практическим разработчиком технологии утепления лоджий и превращения их в жилую зону квартиры.

Внимание! предупреждение всем >>

Лоджия.ру снова предупреждает — будьте внимательны и бдительны >>

По вопросам партнёрства и получения разрешения (сертификата) на использование нашей технологии утепления лоджий

в вашем городе или регионе

(защищена Патентами РФ на полезную модель «Система теплоизоляции наружных стен» (Патент № 72242 и Патент № 96585)), обращайтесь:

+7(925)772-33-34, +7(925)755-60-25

[email protected]

Информация о ТМ (Товарный Знак)
ЛОДЖИЯ.РУ — является зарегистрированным товарным знаком и знаком обслуживания — дата регистрации 20.05.2010г.

, номер регистрации в реестре товарных знаков 409032. Торговые марки, логотипы и марки услуг, размещенные на данном сайте, являются собственностью Лоджия.

ру или третьего лица.

Информация о перспективах, целях, задачах: данный Интернет-сайт содержит различные сведения о перспективах Лоджия.ру (стратегии, целях, задачах и т. д.

), которые отражают текущие знания менеджмента по данным вопросам и включают в себя риски и неопределенности. Лоджия.

ру считает необходимым предупредить всех посетителей сайта о том, что реальный ход событий и результаты деятельности могут отличаться от публикуемых на сайте прогнозов и заявлений.

Конфиденциальность
Лоджия.

ру уведомляет посетителей сайта и форума о том, что информация о посетителях (IP-адрес, имя домена, тип браузера, операционная система, дата и время посещения и т. п.

) собирается и сохраняется в целях ведения статистики посещений. Эта информация является общедоступной, таким образом, Лоджия.ру не несет ответственности за её разглашение.

Персональная информация о посетителях сайта и форума (ФИО, адрес, адрес электронной почты и т. п.) не собирается и не сохраняется без разрешения пользователя.

Информация о сайте
Настоящий Интернет-сайт, а также размещенные на нём материалы и сведения являются собственностью Лоджия.ру.

Интернет-сайт предназначен для предоставления информации о Компании всем пользователям сети Интернет, заинтересованным в получении информации о ее деятельности. Лоджия.

ру приняла все разумные меры к тому, чтобы обеспечить точность и актуальность размещенной на этом сайте информации, однако ее точность и полнота не могут быть гарантированы.

Информация для пользователей сайта
Лоджия. ру оставляет за собой право изменять публикуемые на сайте материалы в любое время без предварительного уведомления.

Ссылки на продукцию и услуги третьих лиц делаются в информационных целях и не подразумевают, что Лоджия.ру их поддерживает или рекомендует. Сcылки на другие (внешние) сайты размещены на этом Интернет-сайте бесплатно.

Информация с внешних сайтов не является продолжением либо дополнением материалов данного сайта.

Информация о форуме
Форум Лоджия.ру является полноценным приложением данного сайта и его неотъемлемой частью. Несмотря на это на форуме приняты и введены в действие внутренние Правила Форума >>

Ссылки на сайты третьих лиц
Данный сайт может содержать информацию о сайтах третьих лиц.

Переход на любой другой Интернет-ресурс, связанный с данным сайтом, осуществляется на страх и риск пользователя; Лоджия.

ру не несет ответственности за точность информации, данных, взглядов, советов или заявлений, сделанных на этих сайтах.  Лоджия.

ру обеспечивает ссылки на другие сайты для удобства пользователя, и это не означает, что Лоджия.ру одобряет содержание данных сайтов или несет за них ответственность.

Ограниченная лицензия
Настоящим Лоджия.ру дает Вам право копировать материалы, опубликованные Лоджия.ру на этом сайте, исключительно в некоммерческих целях. Информация не может быть использована в других целях.

В связи с этим, копируя любые материалы сайта, Вы соглашаетесь, что сохраняете все авторские права и соответствующие пометки оригинала.

За исключением вышеуказанного, все остальные действия будут истолкованы как косвенное, умышленное или любое другое присвоение лицензии или прав на патенты, торговую марку или присвоение авторских прав Лоджия.ру или третьего лица.

Все материалы на сайте предоставлены только для законного использования. Никакая информация с сайта не может быть скопирована, распространена или передана любым способом для коммерческого использования без письменного согласия Лоджия.ру.

 Лоджия.ру оставляет за собой полную частную и интеллектуальную собственность на все материалы, скачанные с этого сайта.

Информация об авторском праве
Информация данного Интернет-сайта защищена законом об авторских правах.

Информация об отказе от ответственности
Отказ от ответственности применим к любым видам ущерба, причиненного, в том числе ошибками сайта, снижением производительности, бездействием, задержками в работе, компьютерными вирусами, сбоями связи и потерей информации. Ни в каком случае Лоджия.ру, а также организации и физические лица, вовлечённые в создание и работу этого сайта и представленной на нём информации, не будут отвечать за любой ущерб, включая прямой, косвенный или случайный ущерб, вызванный использованием или невозможностью использования этого сайта. Лоджия.ру не несёт ответственности за результативность и последствия решений, принятых на основе материалов этого сайта.

Дополнительная информация для пользователей сайта:
— требования к программному обеспечению >>
— правила и инструкции пользования разделами сайта >>

С уважением и заботой, команда Лоджия.ру
2004-2014 V3.1

ОСТЕКЛЕНИЕ, УТЕПЛЕНИЕ, ОТДЕЛКА БАЛКОНОВ И ЛОДЖИЙ: ОТ ТИПОВЫХ СЕРИЙ ДО ЭКСКЛЮЗИВНЫХ ПРОЕКТОВ.(495)772-33-34, (499)755-60-25 ВЫЗВАТЬ СПЕЦИАЛИСТА >

Источник: https://www.lodjiya.ru/prodpages.php?id=44

Трехкамерный стеклопакет в России редкость

Наряду с широко распространенными однокамерными и двухкамерными стеклопакетами существует еще одна конструкция пластикового стеклопакета – трехкамерный.

Это самая толстая и массивная стеклоконструкция с наилучшими энергосберегающими и шумоизолирующими характеристиками и одновременно с рядом недостатков, которые ограничивают возможности ее употребления.

На рынке оконных изделий эта продукция появилась позже других стеклопакетов и занимает относительно небольшой его сегмент.

Что такое трехкамерный стеклопакет

Как и любой стеклопакет, трехкамерный представляет собой замкнутую стеклянную конструкцию из разделенных дистанционными рамками стекол одинаковой или различной толщины и образовавшихся между этими стеклами герметичных воздушных камер – заполненных специальным воздушным или газовым составом промежутков.

В трехкамерном стеклопакете таких камер 3 (стекол – 4) и это максимум на сегодняшний день и в перспективе. Если применительно к ПВХ окнам говорят про 4, 5, 7 камер, речь идет о камерах не стеклопакета, а профиля.

Основные показания к выбору трехкамерного стеклопакета:

• суровые климатические условия, повышенные требования к теплоизоляции;
• проживание в зоне повышенного шума и необходимость надежной защиты от него.

Дополнительная камера: за и против

В средней полосе РФ такие стеклопакеты не особо востребованы, используются редко, их серийное производство не налажено.

Информации о результатах испытаний таких стеклопакетов с конкретными цифрами практически нет, но некоторые их характеристики неоспоримы.

При сравнении сопротивления теплопередаче стеклопакетов с разным числом камер цифры показывают, что каждая дополнительная камера увеличивает этот коэффициент примерно в полтора раза.

То есть трехкамерный стеклопакет однозначно теплее, для него этот коэффициент составляет минимум 0,65 м кв.

*⁰С/Вт, а при увеличении толщины стекол, ширины камер, установке энергосберегающих стекол с заполнением инертным газом может приближаться к единице (0,96).

Следует учитывать, что рациональнее повышать теплосберегающие характеристики стеклопакета за счет установки низкоэмиссионных стекол и заполнения, а не за счет увеличения числа камер при использовании обычных стекол с воздушным заполнением.

Шумопоглощающие характеристики стеклопакетов также прямо пропорциональны числу камер. Но, по отзывам немногочисленных пользователей окон с трехкамерными стеклопакетами, они лучше задерживают высокочастотные шумы, а шум поезда все же пропускают.

Трехкамерные стеклопакеты значительно хуже пропускают свет, поэтому хороши для Заполярья, где климат суровый, а уровень естественного освещения все равно низкий, так что связанный с низкой светопропускной способностью таких окон дискомфорт практически неощутим.

Если цена двухкамерных и однокамерных стеклопакетов отличается не слишком разительно, то трехкамерные ощутимо дороже (в сравнении с двухкамерными – порядка 50%). Это связано не столько с увеличенным расходом материалов, сколько с усложнением технологии, применением эксклюзивного оборудования, малосерийным производством – штучный товар всегда дороже.

Такой стеклопакет требует усиленного профиля, максимально прочной фурнитуры, возрастают расходы на транспортировку, усложняется технология остекления, возрастают требования к квалификации монтажников.

Трехкамерные стеклопакеты предпочтительней для глухого остекления, нагрузка на открывающуюся створку и фурнитуру слишком высока.

Приходится использовать частый оконный переплет для повышения жесткости конструкции, а это уменьшение светового проема окна, которое через 4 стекла и так мало света пропускает. Словом, выбор трехкамерного стеклопакета приведет к существенным хлопотам и затратам.

Окна с тройным остеклением

Часто смешивают понятия «трехкамерный стеклопакет» и «тройное остекление». Тройным называется остекление, при котором используются 3 стекла, а в трехкамерном пакете их 4. Есть несколько возможностей тройного остекления окна:

• Установить двухкамерный стеклопакет из трех стекол – самый распространенный, простой и рациональный вариант с оптимальной ценой.
• Установить однокамерный стеклопакет (2 стекла) плюс одинарное стекло. В этом случае нужна особая двухрамная конструкция, где во внутреннюю раму (профиль) устанавливается стеклопакет, а в наружную – одинарное стекло. Данная технология применяется преимущественно в деревянных и деревоалюминиевых евроокнах.

Сколько стекол в трехкамерном стеклопакете

Камера стеклопакета – это промежуток между двумя стеклами, так что в стеклопакете стекол всегда на 1 больше, чем камер. В тройном (трехслойном) стеклопакете 3 стекла и 2 камеры. А в трехкамерном 4 стекла, 3 дистанционных рамки и 3 камеры.

Как выглядит трехкамерный стеклопакет

В разрезе трехкамерный стеклопакет – это конструкция из четырех стекол, разделенных распорными рамками и воздушными промежутками.

Со стороны количества стекол не видно, конструкция воспринимается как монолит, но внутри можно увидеть проходящие по всему периметру три ряда разделительных рамок.

Снаружи по контуру стеклопакет покрыт герметиком.

Визуально трехкамерный стеклопакет отличается от одно- и двухкамерных большей толщиной, а вот площадь его обычно значительно меньше, при увеличении размеров он просто не выдержит собственного веса.

Толщина трехкамерного стеклопакета

Salamander BluEvolution

Толщина любого стеклопакета равна сумме всех межстекольных расстояний и толщине всех стекол.

С учетом того, что минимально допустимое расстояние между стеклами 6 мм, а используют в стеклопакетах преимущественно стекла 4-х миллиметровой толщины, можно определить, что минимальная толщина трехкамерного стеклопакета может составлять 34 мм (3х6+4х4).

Но увеличение числа стекол при минимальной ширине воздушных камер не оправдано, так что на практике выпускаются стеклопакеты толщиной от 40 мм.

При симметричной конструкции это 4 стандартных (4 мм) стекла и 3 камеры по 8 мм шириной.

40 мм – ходовая толщина двухкамерных стеклопакетов, так что стеклопакет (4-8-4-8-4-8-4) вполне можно установить в профиль вместо двухкамерного (4-14-4-14-4), при условии, что профиль выдержит нагрузку по весу.

При использовании стандартных стекол и оптимальной ширине воздушных камер (16 мм) толщина стеклопакета может достигать 4х4+16х3=64 мм, а при использовании стекол большей толщины – и превышать это значение. Но, опять-таки, теоретически.

Нужно учитывать, что стеклопакет устанавливается в профиль, а у него своя монтажная ширина и предельно допустимое значение толщины устанавливаемого стеклопакета.

• стеклопакет толщиной до 42 мм можно установить в профиль КВЕ Селект 70мм, Rehau Brilliant Design или Delight-Design, VEKA PROLINE, SWINGLINE;
• 44 мм — Rehau INTELIO;
• 48 мм — Salamander 3D и Designe Streamline, Corona SI 82 от Schuco;
• 50 мм — Alphaline 90 от VEKA, Roplasto Granto;
• 52 мм — REHAU Geneo, VEKA Softline 82;
• 56 мм — Eforte от Deceuninck;
• 60 мм — Salamander BluEvolution, это максимально возможная ширина стеклопакетов.

Трехкамерная конструкция предоставляет широкие возможности для комбинации стекол разной толщины и сочетания разной ширины камер.

Так, компания Гринталь выпускает окна серии GRINTAL ELITE с трехкамерными стеклопакетами толщиной 54 мм, наружная камера имеет большую ширину, а толщина внешнего стекла увеличена до 6 мм.

В окнах DesignPlus от Калева используются трехкамерные стеклопакеты толщиной 58 мм с двумя стеклами по 6 мм, двумя по 4 мм, камерами разной ширины.

А разработчик инновационных стеклопакетов компания DRUTEX SA предлагает симметричные трехкамерные стеклопакеты толщиной 48 мм, с уменьшенной толщиной стекол (4 стекла по 3 мм и 3 камеры по 12 мм).

В них используется 2-3 низкоэмиссионных стекла с покрытием нового поколения и криптоновое заполнение (газ, превосходящий аргон теплоизоляционными характеристиками, и более дорогой). Это дорогое, но более удобное в монтаже и энергоэффективное решение.

Трехкамерный стеклопакет – конструкция, на сегодняшний день не получившая широкого распространения из-за сложности производства, дороговизны, солидного веса, вызывающего ряд проблем при подборе комплектующих и монтаже.

Но для северных широт она являются лучшим решением, особенно при использовании энергосберегающих технологий. А вот в средней полосе установка трехкамерных стеклопакетов едва ли оправдана.

Источник: http://glazingmag.ru/trehkamernyj-steklopaket/

Как определить скольки камерное пластиковое окно — Строим и ремонтируем

Пластиковые окна стали распространенными благодаря техническим характеристикам.

Такие конструкции надежно защищают помещение от посторонних звуков извне и обеспечивают повышенный уровень теплоизоляции жилья.

Кроме того в последнее время цены на пластиковые окна значительно снизились, что сделало их доступными для всех вне зависимости от уровня дохода.

Что такое пятикамерный профиль

пятикамерный профиль в разрезе

Пятикамерные окна – лучший представитель металлопластиковых конструкций, так как они обладают самыми высокими техническими параметрами по сравнению с другими аналогами.

Камеры в конструкции металлопластикового окна – это полые секции, заполненные воздухом, который предохраняет помещение от низких температур и различных шумов.

В отличие от аналогов с меньшим количеством камер, в такой конструкции металлическое армирование внутри профиля располагается дальше от мест крепления петель, что перекрывает путь для потока холодного воздуха в самых уязвимых местах окна.

5-ти камерное окно представляет собой конструкцию из нескольких секций, центральная из которых выполняет функции основы для профиля и обеспечивает жесткость конструкции.

По бокам центральной секции находятся по две дополнительные камеры, отвечающие за теплоизоляционные свойства и обеспечивающие защиту и от проникновения шума.

Основная секция пятикамерного профиля изготовлена из высокопрочного материала, и ее наличие предотвращает возможные искривления и повреждения конструкции окна. Модели с пятью камерами прочные и более практичные для установки в жилых помещениях, чем конструкции с меньшим количеством секций.

Отличия окна с пятью секциями

В отличие от трехкамерного профиля, стеклопакет с пятью камерами оснащен двумя дополнительными боковыми камерами, которые обеспечивают больший уровень теплоизоляции.

Установка пяти камерного окна актуальна в тех регионах, где преобладают очень низкие температуры.

В свою очередь окна с тремя секциями рекомендованы к установке практически во всех центральных регионах страны.

Коэффициент сохранения тепла в обеих конструкциях выглядит следующим образом:

• профиль с тремя камерами – от 0,6 до 0,65 м2*K/BT;
• профиль с пятью камерами — от 0,75 до 0,8 м2*K/BT.

Так же отличием между обеими конструкциями стало то, что пятикамерные окна обеспечивают уровень шумозащиты на почти на 30% выше, чем окна с тремя камерами.

Кроме того по ценовому диапазону различие между ними составляет всего 8-12%.

Несмотря на то, что пятикамерный профиль дороже, чем окно с тремя воздушными секциями, он намного лучше других, более простых аналогов.

Отличием является и толщина металлопластиковой конструкции. Профиль с тремя камерами может иметь ширину от 58 до 62 мм., а пятикамерный — от 68 до 70 мм.

отличия трехкамерного стеклопакета от пятикамерного

Толщина стеклопакетов в обеих конструкциях так же отличается друг от друга.

В трехкамерном окне устанавливаются стеклопакеты  толщиной до 32 мм, а в пятикамерный профиль — до 40 мм.

, Толщина стеклопакета в первую очередь влияет на теплоизоляционные характеристики:

• уровень теплоизоляции стеклопакета толщиной 32 мм. составляет 0.53 м2*К/ВТ;
• уровень теплоизоляции стеклопакета толщиной 40 мм. составляет 0.56 м2*К/ВТ.

Главным недостатком окна с тремя воздушными секциями от пятикамерной модели стало то, что его строение не усиливает защиту от шума и низких температур в области расположения элементов крепежа.

Многие владельцы трехкамерных пластиковых окон со временем начинают замечать, что со стороны петель постоянно продувает, что влияет на сохранение тепла в помещении.

Поэтому для исключения таких неприятностей в процессе эксплуатации пластиковых окон рекомендовано обращать свое внимание на стеклопакет с пятикамерным профилем, особенно если вопрос касается установки конструкции в северных регионах страны.

Технические характеристики

Пять секций в оконном металлопластиковом окне на сегодняшний день является пределом. Стандартные пятикамерные конструкции обладают следующими характеристиками:

• Воздушные отсеки – 5 шт.;
• Толщина внутренней перегородки – 3мм.;
• Толщина стеклопакета – 42мм.;
• Толщина профиля – 70мм;
• Замкнутая система армирования.

При выборе пластикового окна с пятью воздушными секциями очень важно обратить внимание на систему армирования. Она должна быть изготовлена из стального сплава и иметь толщину перегородок до 1,5мм.

Стеклопакеты для пятикамерного окна

Для пятикамерного профиля существует три вида стеклопакетов:

• однокамерный;
• двухкамерный;
• трехкамерный.

От того или иного типа установленного стеклопакета в первую очередь зависит уровень теплоизоляции окна и его шумозащитные характеристики. Все стеклопакеты герметичны и заполнены специальным газом, который препятствует потению стекол изнутри.

Однокамерный стеклопакет состоит из двух слоев стекла, каждый из которых имеет толщину 4 мм. , а общая толщина стеклопакета 24 мм.

Он обеспечивает низкую защиту от проникновения шума и холода в помещении и устанавливается обычно на балконах или в офисных помещениях.

Стеклопакет с двумя камерами включает в себя три слоя стекла с такой же шириной, как и у однокамерного аналога.

Он способен обеспечить хорошую шумоизоляцию и надежно защитит помещение от проникновения холода.

Рекомендовано устанавливать двухкамерные стеклопакеты в квартирах или загородных домах.

Конструкция трехкамерного стеклопакета состоит из четырех стекол. Толщина каждого может быть от 4 до 6 мм.

, а общая толщина стеклопакета составляет 40 мм.

Такой стеклопакет обеспечивает наилучшую защиту от холода и шума и актуален при суровых климатических условиях.

Кроме всего перечисленного все стеклопакеты для пятикамерных оконных профилей делятся на несколько категорий:

• шумоизоляционный;
• энергосберегающий;
• защитный;
• стеклопакет с тонировкой;
• декоративный.

Шумоизолирующий стеклопакет имеет три стекла, первое из которых имеет толщину 6 мм и располагается снаружи, а другие 2 стекла имеют толщину 4 мм и находятся близко друг к другу с внутренней стороны окна. Он обеспечивает повышенную уровень шумоизоляции и зачастую устанавливаются с той стороны помещения, где расположена проезжая часть.

Энергосберегающая конструкция изготавливается из особого теплового стекла, на котором нанесено специальное зеркальное покрытие с помощью вакуумного распыления серебряных частиц. Такой стеклопакет обеспечивает высокий уровень теплоизоляции и устанавливается в тех регионах, где преобладают низкие температуры.

Стекла защитного стеклопакета покрыты специальной пленкой, которая обеспечивает им хорошие прочностные характеристики.

Благодаря пленке стекло не разлетится в случае разбития и не причинит вред людей, находящихся рядом.

Ввиду своей повышенной прочности такие стеклопакеты чаще всего устанавливаются на витринах магазинов, в отелях, детских и учебных заведениях.

Тонированный стеклопакет покрыт тонировочной пленкой, которая защищает помещение от сильного солнечного света. Он устанавливается с солнечной стороны зданий и препятствует постоянному проникновению солнечных лучей в помещение.

Декоративная конструкция стеклопакета имеет искривленные или украшенные стекла, которые придают помещению необычный и красивый вид.

Такие стеклопакеты не обладают какими-либо особыми характеристиками и используются для установки в ресторанах и развлекательных заведениях.

Правильный подход к выбору профиля

Пятикамерный профиль по всем параметрам лучше, чем трехкамерная конструкция, но такие окна не всегда актуальны для установки. Все зависит от того, в каких погодных условиях будут эксплуатироваться окна.

Если помещение расположено далеко от проезжей части или любых других источников сильного шума, при этом климатические условия вполне благоприятны для проживания, то подойдет трехкамерное окно с одно-, или двухкамерным стеклопакетом.

Если же помещение находится близко к проезжей части, а так же недалеко от поля, где может быть сильный ветер и пониженная температура, то лучшим вариантом будет  установка пятикамерного окна с двух-, или трехкамерным стеклопакетом.

Рекомендации к приобретению пластикового окна

Основной рекомендацией к выбору пятикамерного профиля станет обращение внимания на его металлическое основание. От металлического каркаса зависит срок службы конструкции и ее прочностные характеристики.

Металлический каркас должен быть квадратной формы, чтобы обеспечивать всестороннюю надежную опору для металлопластикового профиля.

Некоторые недобросовестные производители в целях экономии материалов на изготовлении продукции устанавливают в своих изделиях П-образный каркас, который со временем искривляется и приходит в негодность.

Источник: http://stroim42.ru/2018/09/07/%D0%BA%D0%B0%D0%BA-%D0%BE%D0%BF%D1%80%D0%B5%D0%B4%D0%B5%D0%BB%D0%B8%D1%82%D1%8C-%D1%81%D0%BA%D0%BE%D0%BB%D1%8C%D0%BA%D0%B8-%D0%BA%D0%B0%D0%BC%D0%B5%D1%80%D0%BD%D0%BE%D0%B5-%D0%BF%D0%BB%D0%B0%D1%81/

Как проверить стеклопакет на количество стекол

Решив сделать замену стеклопакетов.

специалисты рекомендуют особое внимание уделить выбору количества стекол, поскольку от этого будет зависеть как долго будет служить обновка для оконного проема и насколько высокой будет тепло и шумоизоляция в вашем помещении.

Из чего состоит стеклопакет

Стеклопакет — важная составляющая любого окна. Простым языком это несколько стекол, установленных рядом.

Стеклопакет может состоять из 2-х, 3-х стекол, которые герметично соединены между собой.

что создает воздушную прослойку, которая называется камерой.

Прочность и долговечность окон зависит от качества герметичной конструкции, которая состоит из эластичных веществ, что позволяют делать сильное сцепление между стеклами и материалом рамы. Наиболее качественные стеклопакеты должны иметь двойную герметизацию.

Между стеклами может быть как обычный воздух, так и специальные инертные газы. Специальное наполнение повышает уровень звукоизоляции, что исключает необходимость увеличивать количество стекол.

Инертные газы позволяют улучшать технические характеристики стеклопакетов и повышают срок эксплуатации окон.

Из-за разбитого стекла снижается их концентрация в необходимом количестве, в этом случае необходимо заменить стекло в стеклопакете .

Количество камер и стекол в стеклопакете

Количество стекол — важный параметр окна. Наличие нескольких стекол позволяет обеспечивать высокий уровень тепло- и звукоизоляции.

Стеклопакеты имеют индивидуальные размеры, поскольку они подбираются под конкретные окна, с учетом их параметров.

Специалисты рекомендуют устанавливать стеклопакеты с тремя стеклами, чтобы максимально защищать помещение от проникновения холодного и горячего воздуха.

Как узнать сколько стекол в стеклопакете — важный вопрос для тех, кто собирается заменить старые окна на новые.

Чтобы в домашних условиях проверить сколько стекол в стеклопакете вашего окна, достаточно воспользоваться свечкой или зажигалкой.

Поднесите горящий источник огня к окну с внутренней стороны — должно быть три отражения свечи, если установлено трехкамерный стеклопакет.

Наша компания предоставляет огромный спектр услуг по обслуживанию и ремонту оконных проемов.

Если вы сомневаетесь в количестве установленных стеклопакетов, ми проверяем сколько стекол в стеклопакете. Заменить, отремонтировать стеклопакет могут специалисты компании «Ремонт-Окно».

Многолетний опыт работы и профессиональный подход к выполнению поставленных задач позволяет получать только качественные результаты за оперативный срок.

Стоимость наших услуг доступна, поэтому если у вас возникли проблемы при установке, эксплуатации или поломке окон, обращайтесь к нам.

Как проверить, однокамерный или двухкамерный стеклопакет стоит в моих окнах?

Требования к энергосбережению растут и двухкамерные стеклопакеты постепенно заменяют однокамерные, как не отвечающие современным требованиям.

При производстве стеклопакетов для пластиковых окон используется полированное стекло марки М1 и даже М0.

Стекло это на столько прозрачно, что не специалисту порой очень затруднительно отличить двухкамерный стеклопакет от однокамерного.

А ведь этим могут воспользоваться не порядочные оконные компании.

А может просто на производстве произойти ошибка, и вместо заказанного Вами двухкамерного стеклопакета, к Вам приедут окна с обычным однокамерным стеклопакетом.

В статье Как отличить обычное стекло и энергосберегающее в стеклопакете? мы уже рассказали как отличить обычное стекло в стеклопакете от энергосберегающего, теперь научимся отличать однокамерный стеклопакет от двухкамерного.

Стеклопакеты делятся на однокамерные — это два стекла между которыми одна воздушная камера и двухкамерные стеклопакеты которые состоят из трех стекол, между которыми располагаются две воздушные камеры.

Итак, чтобы понять какой стеклопакет установлен в нашем окне, нам требуется определить сколько стекол в стеклопакете.

Для этого делаем следующее: поднесем к стеклопакету горящую спичку или зажигалку.

Если в стеклопакете отражается два огонька, то значит стеклопакет собран из двух стекол и это однокамерный стеклопакет.

Если же отражается три огонька, то это означает, что в стеклопакете три стекла и это двухкамерный стеклопакет.

На рисунке мы видим, что отражается два огонька, то есть стеклопакет состоит из двух стекол и это однокамерный стеклопакет.

Компания Окна Лидер рекомендует устанавливать исключительно 2-х камерные стеклопакеты, как соответствующие современным нормам по теплосбережению.

div > .uk-panel’>» data-uk-grid-margin>

отзыв

Способ быстрый, но не эффективный. Из практики.

Мы специально заказывали однокамерные пакеты со сдвоенной (2 по 12мм) рамкай, чтобы добиться толщины пакета 32мм. Не было штапика для однокамерных пакетов.

На вид было ощущение полноценного двухкамерного пакета, как не смотри, и помоч могла только зажигалка.

Согласен тем более зажигалкой можно проверить наличие энергосберегающего стекла (если такое заказывалось), разнотолщинность стекол и дистанций.

Сказал(а) спасибо: 0

Поблагодарили 0 раз(а) в 0 сообщениях

Вес репутации: 0

Тоже задавался этим вопросом, теперь буду знать как проверяется. Спасибо за инфу

Сказал(а) спасибо: 0

Поблагодарили 3 раз(а) в 3 сообщениях

Вес репутации: 0

Deanisii. Странно использовать 2-е дистанционные рамки в однокамерном пакете.Ну разве,что по необходимости.

Вообще как правило при установке окон заказчик присутствует и рассмотреть пакет с торца для определения колличества стекол не состовляет труда.

Источники: http://remont-okno.ru/kolichestvo-stekol-v-steklopakete, http://okna-lider.com/try/, http://promebelclub.ru/forum/showthread.php?t=500

Источник: http://1oknn.ru/kak-proverit-steklopaket-na-kolichestvo-stekol.html

Размер Стекла В Пластиковом Окне

Огромные пластмассовые окна и ограничения размеров

Пластмассовые окна огромных размеров имеют симпатичный внешний облик и достаточно животрепещущи в домах, где требуется отменная освещенность в комнате, а из квартиры раскрывается неплохой вид.

Но эксплуатация такового окна имеет свои особенности, и до того как закладывать проект больших оконных проемов, требуется учитывать много мелочей, потому что размеры окон могут быть ограничены их техническими особенностями.

Что можно считать большими окнами?

Сначала, стоит разобраться, что такое наибольшие пластмассовые окна и чем они отличаются от обыденных.

Такими числятся мансардные окна, размер которых может превосходить два метра в ширину; к такому виду приравнивают и панорамное остекление.

Услуги по замене стеклопакета в пластиковом окне стеклопакета в ремонт окон.

Конструкции могут отличаться по форме, быть не только лишь прямоугольными, да и иметь более сложную конструкцию, к примеру, арочную, трапециевидную, треугольную, круглую, иметь оборотный сгиб профиля и другие особенности, которые зависят от архитектуры и дизайнерских решений для определенного строения.

Какие у окон могут быть размеры?

Наибольшие размеры пластмассовых окон – это не прихоть изготовителя, а ограничения, вызванные техническими особенностями материалов, которые употребляются для их сотворения.

Размер диктуется качеством профиля, фурнитуры, способностями оборудования, установленного на заводе, выпускающем пластмассовые конструкции. Если в вашем пластиковом окне стоимость замены стеклопакета в окне ремонт.

Границы пределов окон из ПВХ обоснованы инженерным расчетом и бессчетными техническими испытаниями. Срочная замена стекла в стеклопакет размер замена стеклопакета в пластиковом окне.

Говоря обычным языком, если конструкция будет очень большой, она не выдержит нагрузки при эксплуатации и быстро выйдет из строя.

К примеру, малый размер пластикового окна глухого составляет 330х450 мм.

Если конструкция вооружена створками, их должно быть несколько, раму придется усиливать дополнительными перегородками.

Цвет профиля также играет роль, потому что цветной профиль делается мало из другого состава, потому для него наибольшее значение 3000 мм, если окно имеет створку, и 2500 мм, если употребляется глухое остекление.

Для того чтоб закрыть большой оконный просвет, размер которого существенно превосходит допустимые наибольшие размеры окон ПВХ, существует маленькая хитрость.

В него вставляется несколько конструкций, не зависящих друг от друга, а потом их соединяют с помощью специального элемента соединения.

При всем этом нужно использовать термокомпенсаторы, потому что при больших температурах пластик расширяется, а при низких – сужается. Стыка меж окнами видно не будет.

Таким макаром можно получить зрительно целостную конструкцию, состоящую из различных частей.

Если требуется сделать конструкцию большой высоты, обойтись без перемычек не получится.

Они потребуются для того, чтоб масса окон, находящихся сверху, не оказывала влияние на рамы стоящих снизу и не раздавила их.

Таким макаром может быть достигнута большая площадь пластмассового окна, при всем этом не придется уменьшать оконный просвет, но придется смириться с наличием перемычек.

Внедрение безрамного остекления позволяет избавиться от их. Но стоит держать в голове о том, что безрамное остекление не бывает теплым, потому для окон в жилом помещении оно не подходит.

Если створки армированы и имеют ширину 1,5, то их наибольший размер составит 900 мм в ширину и 2100 мм в высоту. Если прирастить ширину до 1200 мм, то высота не может быть более 1500 мм.

Площадь створки при использовании такового профиля не должна быть больше 1,8 квадратов.

Армирование 2 мм позволяет использовать конструкцию огромных габаритов; размер створки в наивысшем варианте будет равен 1000х2300мм.

При всем этом фрамуга не должна быть меньше 450 мм, потому что при открывании створка будет иметь достаточно большой радиус поворота, есть риск, что она будет цепляться.

Узнай как происходит замена стекла в пластиковом окне, последовательность работ, структура стеклопакета, причины по которым портятся окна, вся. Высота фрамуги при всем этом должна быть менее 1665 мм.

Разбил стеклопакет | замена стеклопакета в окне своими руками

В этом видео о том, как я меняю разбитый стеклопакет в пластиковом окне на остекленном балконе. Вы увидите.

Как замерить стеклопакет. Ремонт окон

Как верно замерить разбитый стеклопакет. Ремонт окон в Санкт-Петербурге Группа .

Особенности популярных брендов

Наибольший размер створки пластикового окна по ГОСТу соблюдается многими ввезенными производителями, к примеру, компанией Рехау, которая выпускает продукцию в согласовании с муниципальными эталонами.

• Если выбирать ПВХ окно, армирование которого стандартное, то очень вероятная ширина изделия составит 900 при высоте 2100 мм. Размер замена разбитого стекла в дети разбили внутреннее стекло в пластиковом окне. Ручка на вашем пластиковом окне разболталась и свободно “ходит” в разные стороны? Если высоту необходимо прирастить, можно заказать конструкцию с дополнительной перегородкой, над которой будет установлена глухая часть окна.
• Если окно арочное, следует учесть, что его радиус не может быть меньше 300 мм. Многие модели окно Rehau требуют минимума в 340 мм. Это разъясняется тем, что при наименьшем радиусе пропадает крепкость профиля, и он может согнуться. Высота и ширина арочного окна при всем этом ограничивается приведенными выше стандартными размерами.
• Если окно треугольной формы, они имеет свои ограничения в силу особенностей формы. Наибольшие размеры равны стандартным, но есть ограничения на малые: они не должны быть меньше 450 мм и 600х600 мм на сторону.
• Если употребляется круглое окно, очень допустимый размер составит 680 мм, если использовать при всем этом пятикамерный стеклопакет.

Есть ограничения по размерам стекол;

1. Закаленное стекло (толщина от 10–15 мм). Наибольший размер пластикового окна 5900 х 3150 мм.
2. Триплекс на толстом, закаленном стекле (от13–48 мм). Габариты 4700 х 2800 мм.
3. Незакаленное стекло (4 мм). Допустим размер соответственно 3400 х 2800 мм.

Ограничения при изготовлении пластиковых окон и дверей

У глухого окна очень допустимые и изредка используемые площади стеклопакетов до 2,4 м2
стеклопакеты с разделением камер

Источник: https://arosw.ru/razmer-stekla-v-plastikovom-okne/

Трехкамерный стеклопакет все за и против. Мнение оконных экспертов

Все чаще и чаще на украинском оконном рынке мы стали встречать такое понятие как «трехкамерный стеклопакет». Это отнюдь не новинка, и технология представлена ​​уже достаточно давно. Но пока она на украинском оконном рынке не набрала. Это очень энергоэффективное изделие. Так стоит ли игра свеч? В этой статье мы попытаемся собрать максимальную информацию об этом продукте и услышать мнение экспертов украинского оконного рынка и переработчиков.

Наряду с широко распространенными однокамерными и двухкамерными стеклопакетами существует еще одна конструкция стеклопакета — трехкамерный.
Это самая толстая и массивная стеклоконструкция с заявленными наилучшими энергосберегающими и шумоизолирующими характеристиками одновременно с недостатками, которые ограничивают возможности ее употребления.
На рынке оконных изделий эта продукция появилась позже других стеклопакетов и занимает относительно небольшой его сегмент.

Что такое трехкамерный стеклопакет?

Как и любой стеклопакет, трехкамерный представляет собой замкнутую стеклянную конструкцию из разделенных дистанционными рамками стекол одинаковой или образовавшихся между этими стеклами герметичных воздушных камер — заполненных специальным воздушным или газовым составом между ними.
В трехкамерном стеклопакете таких камер 3 (стекол — 4) и это максимум на сегодняшний день и в перспективе. Если применительно к ПВХ окнам говорят про камеры 4, 5, 7, речь идет о камерах не стеклопакета, а профиля.
Основные показания к выбору трехкамерного стеклопакета:
• суровые климатические условия, повышенные требования к теплоизоляции;
• проживание в зоне повышенного шума и необходимость надежной защиты от него.
Дополнительная камера: за и против
Во второй климатической зоне Украины такие стеклопакеты не особо востребованы, используются редко, их серийное производство не налажено. Информации о результатах испытаний таких стеклопакетов с конкретными цифрами практически нет, но некоторые их характеристики неоспоримы.
По разным данным, при сравнении теплопередаче стеклопакетов с различными числовыми цифрами показывают, что дополнительная камера этот коэффициент примерно в полтора раза.
То есть трехкамерный стеклопакет однозначно теплее, для него этот коэффициент составляет минимум 0,65 м.кв. * ⁰С / Вт, при увеличении толщины стекол, ширины камер, установка энергосберегающих стекол с заполнением инертным газом может приблизиться к единице (0,96 ).
Следует учитывать, что рациональнее повышать теплосберегающие характеристики стеклопакета за счет установки низкоэмиссионных стекол и заполнения, а не за счет увеличения числа камер при использовании обычных стекол с воздушным заполнением.
Шумопоглощающие характеристики стеклопакетов также прямо пропорциональны количеству камер. Но, по прослушиванию немногочисленных пользователей окон с трехкамерными стеклопакетами, они лучше задерживают высокочастотные шумы, а шум поезда все же пропускают.

Трехкамерные стеклопакеты значительно хуже пропускают свет, поэтому хороши для Заполярья, где климат суровый, а уровень естественного освещения все равно низкий, так что с низкой светопропускной способностью таких окон дискомфорт практически неощутим.

Если цена двухкамерных и однокамерных стеклопакетов отличается не слишком разительно, то трехкамерные ощутимо дороже (в сравнении с двухкамерными — порядка 35% -50%). Это связано не столько с увеличенным расходом материалов, сколько с усложнением технологий, применением эксклюзивного оборудования, малосерийным производством — штучный товар всегда дороже.
Такой стеклопакет требует усиленного профиля, максимально прочной фурнитуры, возрастают расходы на транспортировку, усложняется технология остекления, возрастают требования к квалификации монтажников.
Трехкамерные стеклопакеты предпочтительней для глухого остекления, нагрузка на открывающуюся створку и фурнитуру слишком высока.
Приходится использовать частый оконный переплет для повышения жесткости конструкции, уменьшение светового проема окна, которое через 4 стекла и так мало света пропускает. Словом, выбор трехкамерного стеклопакета приведет к существенным хлопотам и затратам.

Окна с тройным остеклением

Часто смешивают понятия «трехкамерный стеклопакет» и «тройное остекление».Тройным называется остекление, при котором используются 3 стекла, а в трехкамерном пакете их 4. Есть несколько возможностей тройного остекления окна:
• Установить двухкамерный стеклопакет из трех стекол — самый распространенный, простой и рациональный вариант с оптимальной ценой.
• Установить однокамерный стеклопакет (2 стекла) плюс одинарное стекло. В этом случае нужна особая двухрамная конструкция, где во внутреннюю раму (профиль) устанавливается стеклопакет, а в наружную — одинарное стекло.Данная технология используется преимущественно в деревянных и деревоалюминиевых окнах.

Сколько стекол в трехкамерном стеклопакете

Камера стеклопакета — это пространство между двумя стеклами, так что в стеклопакете стекол всегда на 1 больше, чем камер. В тройном (трехслойном) стеклопакете 3 стекла и 2 камеры. А в трехкамерном 4 стекла, 3 дистанционных рамки и 3 камеры. Чаще всего используются следующие формулы трехкамерных стеклопакетов:
• 4-20-1,6-20-1,6-20-4 (в разработке)
• 4-8-4-8-4-8-4
• 3- 12-3-12-3-12-3 (редкий в применении)

Как выглядит трехкамерный стеклопакет

В разрезе трехкамерный стеклопакет — это конструкция из четырех стекол, разделенных распорными рамками и воздушными промежутками.Со стороны количества стекол не видно, конструкция воспринимается как монолит, но внутри можно увидеть проходящие по всему периметру ряда разделительных рамок. Снаружи по контуру стеклопакет покрыт герметиком.
Визуально увеличенное увеличение в весе, при использовании стандартных 4 мм стекол. Но сегодня уже встречаются стеклопакеты с толщиной внутренних стекол до 1,6 мм, но стоимость такого решения пока достаточно высока.

Толщина трехкамерного стеклопакета

Толщина любого стеклопакета равна сумме всех межстекольных расстояний и толщине всех стекол.
С учетом того, что минимально допустимое расстояние между стеклами 6 мм, используют в стеклопакетах преимущественно стекла 4-х миллиметровой толщины, можно определить, что минимальная толщина трехмерного стеклопакета может составлять 34 мм (3х6 + 4х4).
Увеличение числа стекол при минимальной ширине воздушных камер не оправдано, так что на практике выпускаются стеклопакеты толщиной от 40 мм.
При симметричной конструкции это 4 стандартных (4 мм) стекла и 3 камеры по 8 мм шириной. 40 мм — ходовая толщина двухкамерных стеклопакетов, так что стеклопакет (4-8-4-8-4-8-4) вполне можно установить в профиль вместо двухкамерного (4-14-4-14-4), при условии, что профиль выдержит нагрузку по весу.
При использовании стандартных стекол и оптимальной ширины воздушных камер (16 мм) толщина стеклопакета может достигать 4х4 + 16х3 = 64 мм, а при использовании стекол большей толщины — и это значение.Но, опять-таки, теоретически.
• Стеклопакет толщиной до 42 мм можно установить в профиль КВЕ Селект 70мм, Rehau Brilliant Design или Delight-Design, VEKA PROLINE, размер стеклопакета должен быть установлен в профиле, а ширина и допустимое значение толщины установленного стеклопакета:
. SWINGLINE.
• 44 мм — Rehau INTELIO.
• 48 мм — Salamander 3D и Designe Streamline, Corona SI 82 от Schuco.
• 50 мм — Alphaline 90 от VEKA, Roplasto Granto.
• 52 мм — REHAU Geneo, VEKA Softline 82.
• 56 мм — Eforte от Deceuninck.
• 60 мм — Salamander BluEvolution, это максимально возможная ширина стеклопакетов.

Трехкамерная конструкция предоставляет широкие возможности для комбинации стекол разной толщины и сочетания разной ширины камер. Так, компания «Солнечные окна» (производитель конструкций завод «Канталь») предлагает окна серии LUX energeto® VS с трехкамерными стеклопакетами (производитель стеклопакетов компания GlasTrösch) толщиной 48 мм, наружная камера имеет 10 мм, а толщина внешнего стекла 4 мм.
А, например, разработчик инновационных стеклопакетов компания DRUTEX SA предлагает симметричные трехкамерные стеклопакеты толщиной 48 мм, с уменьшенной толщиной стекол (4 стекла по 3 мм и 3 камеры по 12 мм). В них используется 2-3 низкоэмиссионных стекла с покрытием нового поколения и криптоновое заполнение (газ, превосходящий аргон теплоизоляционными характеристиками). Это дорогое, но более удобное в использованииже и энергоэффективное решение.

Компания Lisec, оборудование для обработки стекла, поддержала проект MEM4WIN по созданию энергоэффективного окна с трехкамерным стеклопакетом из ультратонкого стекла для массового производства.Что характерно, в инновационной конструкции предлагается использовать тот же тип стекла, который используется в смартфоне.
Окна относится к части здания, которая влияет на потребление энергии. Именно поэтому Европейская Комиссия поддерживает исследования по современным решениям с использованием различных инструментов. Одним из них является 7-ая рамочная программа по научным исследованиям и технологическому развитию FR7 (Седьмая рамочная программа исследований и технологического развития), с помощью которой возникло и финансируется несколько исследовательских групп.
Члены одной из них, MEM4WIN (Мембраны для Windows — Мембраны для окон) работают над созданием окна с инновационным трёхкамерным стеклопакетом. При этом оно должно обладать очень высокой теплоизоляцией и быть продуктом массового производства.
Работающий в этой группе Франц Фельдмейер (Франц Фельдмейер) считает, что добавление четвертого стекла может вызвать достижение коэффициента теплопередачи на уровне 0,35 Вт / м2К. При использовании стеклянных панелей толщиной 4 мм с 20 миллиметровыми камерами между ними светопропускание будет составлять 65%, коэффициент пропускания энергии солнечного излучения — 46%, а вес стеклопакета — 40 кг / м².
При стандартном подходе возникает ряд проблем. Первой из них может быть большая разница температур между наружной и внутренней стороной в зимний период, что может привести к стрессу материала. Поэтому стекла должны быть закаленными. Кроме того, на данный момент есть мало типов оконных рам, которые выдерживают столь тяжелое остекление. Таким образом, команда MEM4WIN поставила цель создать такой трехкамерный стеклопакет, в котором листы стекла имеют толщину всего 1,6 мм, что позволит снизить нагрузку на рамы и фурнитуру.
Окно будущего включает в себя трехкамерный стеклопакет на основе ультратонкого стекла в сочетании с системой затенения и управления светом, изготовленного из микрозеркал (так называемые активные окна). Ультратонкое стекло в данном случае термически термически обработанные листы стекла толщиной 1,6 мм — тот же тип стекла, используемый в смартфоне. В отличие от 4 мм флоат-стекла, это очень легкий материал — весит всего 15 кг / м² — в то же время отличается прочностью, высокой эластичностью и требует очень мало ресурсов.Кроме того, производственные затраты будут на 15% меньше, чем выбросы CO2 на 45% меньше, чем в случае с аналогичными конструкциями с энергосберегающим стеклом. Также цель разработчиков состоит в том, чтобы достичь Ug = 0,3 Вт / (м² К).
Конструкция стеклопакета предусматривает использование электроэнергии, солнечной установки и солнечной батареи светодиодов (OLED). У инновационного окна открывающаяся створка не будет иметь раму, а фурнитура створки будет интегрирована в уплотнения.
Как сообщает источник, результаты изысканий команды MEM4WIN, в главе которой стоит компания Lisec и Университет Касселя, стать достоянием гласности в ближайшее время.

Трехкамерный стеклопакет — конструкция, на сегодняшний день не получившая широкого распространения из-за сложности производства, дороговизны, солидного веса, вызывающего ряд проблем при подборе комплектующих и построже.
Но для наиболее холодных температурных зон трехкамерный стеклопакет является лучшим решением, особенно при использовании энергосберегающих технологий.А вот в наших украинских климатических показателях установка таких стеклопакетов дело вкуса и кошелька клиента.

Для использования дополнительных аргументов обратились к украинским экспертам в этой области нашими вопросами:
• Насколько есть необходимость и рациональность в производстве и установке трехкамерных стеклопакетов. Ваше личное мнение?
• Все «за» и «против» трехкамерного стеклопакета.
• Какие есть технические особенности, нюансы производства и установки, а также зоны и места применения таких продуктов?
• Как повлияет установка такого стеклопакета на стоимость конечного изделия?
• Выводы.

Сергей Сорокун Коммерческий директор группы предприятий Глас Трёш в Украине и Молдове

1. Трехкамерный стеклопакет — это новый и малоиспользуемый в массовом производстве продукт. Наши европейские коллеги очень редко выполняют заказы на изготовление трехкамерных стеклопакетов, так как достичь достижений в Европе нормативных показателей вполне возможно применяют двухкамерный стеклопакет с двумя энергосберегающими стеклами и аргоновым либо криптоновым заполнением межстекольного пространства.В данном случае опереться на опыт наших европейских коллег не возможным. Все предприятия группы Глас Трёш в Украине имеют техническую возможность изготовления трехкамерных стеклопакетов. Как и в Европе, доля таких заказов еще очень и очень низкая. Достичь показателей в Украине также вполне возможно применение двухкамерный стеклопакет с одним низкоэмиссионным стеклом и аргоном. Улучшить энергоэффективные показатели можно, применив два низкоэмиссионных стекла с двумя слоями серебра (Энергопакет Zero) с заполнением межстекольного пространства инертным газом криптоном.По моему мнению, применение трехкамерного стеклопакета будет эффективным и эффективным в использовании с двумя низкоэмиссионными стеклами, криптоном и просветами внутренними стеклами с притупленными кромками, а также с теплыми дистанционными рамками.
2. Все «за» и «против» трехкамерного стеклопакета.
«За»: повышенная тепло- и звукоизоляция только с применением криптона.
«Против»: большой вес стеклопакета — сложность монтажа, повышенная нагрузка на фурнитуру.Низкий уровень пропускания видимого света — низкая природная освещенность жилых помещений с применением непросветленных стекол.
3. Дополнительная камера и четвертое стекло не несет никой технической сложности для наших предприятий группы Glas Trösch в изготовлении трехкамерного стеклопакета. Мы ограничены только максимальной толщиной (монтажной глубиной) стеклопакета, которая составляет 64 мм. Сложность установки — это большой вес стеклопакета (минимум +10 кг / м2 к весу двухкамерного стеклопакета).Применение криптона и внутренних просветленных, шлифованных стекол или в инновационных профильных дерево- и ПВХ системах с коэффициентом сопротивления теплопередаче R выше 1.0 м2 K / Вт.
4. Применение дополнительных материалов в структуре стеклопакета, естественно к удорожанию, трехкамерного стеклопакета по сравнению с двухкамерным минимумом на 30%, а с применением материалов для достижения результата, удорожание составит 50%.
5. Применяя трехкамерный стеклопакет, необходимо подойти очень серьезно к предварительному расчету всех характеристик конечной конструкции. Проверить уровень теплофизических показателей, необходимой звукоизоляции, уровня видимого света, ультрафиолета, предусмотреть уровень пассивной и активной безопасности, статические и динамические нагрузки несущей конструкции, ветровые нагрузки и т.д. И только лишь после того, как справнится, что двухкамерный стеклопакет не справится с установленными требованиями, применение трехкамерного стеклопакета в правильной комплектации будет оправдано.

Максим Фролов Территориальный менеджер Guardian Industries

1. Для чего человек меняет окно? Чтобы стало тише, чтобы дом смотрелся красиво и, в первую очередь, сохранить тепло в помещении. Современные энергоэффективные стекла изменили привычное представление об окне.Стекло может защищать дом от теплопотерь. Вопрос в степени этой защиты. Одно энергоэффективное стекло — больше тепла остается в помещении. Два (в двухкамерном стеклопакете) — и у вас по-настоящему теплое окно. Трехкамерный пакет (4 стекла) имеет смысл ставить, если в нем установить два или даже три энергостекла. Данные стеклопакеты уже не первую выставку показывают как нововведение. Такое окно позволяет добиться потрясающих результатов по энергосбережению до U-value = 0,3 Вт / м2K. Вопрос рациональности установки таких пакетов следует задать и коллегам.Какая будет фурнитура (стеклопакет тяжелее, нагрузки выше), легко становится ли подобрать профильную систему, найдутся ли опытные установщики и пр.
Наш технический отдел провел все необходимые расчеты в соответствии с ДБН В 2.6-31.2006, они представлены в таблице.

2. Все «за» и «против» трехкамерного стеклопакета.
«За»
• Увеличение сопротивления теплопередачи центральной зоны стеклопакета до 44%.
• Увеличение шумоизоляции.
• Снижение вероятности выпадения конденсата.
«Против»
• Отсутствие \ недостаток опыта эксплуатации. Допускаю, что могут возникнуть проблемы с разрушением стекол от климатических нагрузок при определенном стечении обстоятельств.
• Ограничение размеров стеклопакетов.
• Высокая стоимость.
• Не рекомендуется установка энергосберегающих стекол средними стеклами по причине высокого риска термошока.
• Требует специфическую профильную систему (более дорогую).
• Увеличение веса изделия на 10 кг или на 33% на 1 кв.м по сравнению с двухкамерным стеклопакетом.
• Снижение прозрачности стеклопакета на 12% по сравнению с двухкамерным стеклопакетом i + i.
4. Очевидно, что такой стеклопакет (СПТ) потребует более дорогую профильную систему, способную вместить стеклопакет хотя бы толщиной 46-52 мм. А это влияет на увеличение стоимости окна. Также сам СПТ по факту — штучное изделие, которое будет стоить дороже стандартных решений. Экономическая целесообразность покупки окна с СПТ i + i остается под вопросом.

Сергей Хмеленко Коммерческий директор компании «Сонячні вікна»

На наш взгляд, трехкамерный стеклопакет — это следующий шаг в развитии оконных технологий. Говорить о необходимости и рациональности применения трехкамерных стеклопакетов не совсем корректно — правильно говорить об инновациях.Трехкамерный стеклопакет — это абсолютно инновационный продукт, который позволяет достичь Ug = 0,4 Вт / м2K.
Применение трехкамерного стеклопакета дает возможность создания оконных конструкций нового поколения с максимальным коэффициентом теплопроводности. Uw может достигать 0,79 Вт / м2K и ниже. В то же время при создании оконных конструкций необходимо выполнить ряд функций трехкамерного стеклопакета: его вес и толщину. Из-за достаточно большого такого веса стеклопакет лучше использовать в системе с вклеенным стеклопакетом.Большая ширина стеклопакета не дает возможности использовать его в системе, с монтажной шириной менее 82 мм. Исходя из вышеуказанного сказанного, можно сделать вывод, что энергоэффективные окна с трехкамерным стеклопакетом имеют допустимую стоимость, но позволяют добиться максимальных значений коэффициента теплопроводности.
Применение оконных конструкций с трехкамерным стеклопакетом целесообразно при строительстве пассивных домов и домов с минимальным потреблением тепловой энергии, что на сегодняшний день очень актуально для нашей страны.
Пример энергоэффективной инновационной системы с трехкамерным стеклопакетом является система Lux energeto VS. В этой системе реализовано множество инноваций, таких как:
• Трехкамерный стеклопакет.
• Наружное и внутреннее стекло — Silver Star Zero.
• Камеры стеклопакета заполнены криптоном.
• «Теплая» дистанционная рамка в стеклопакете.
• Вклеенный стеклопакет в створку с помощью технологии BONDING INSIDE.
• Отсутствие металлического усилителя в створке благодаря использованию технологии POWERDUR INSIDE.
В заключение можно сказать, что металлопластиковые окна с трехкамерным стеклопакетом — это следующий шаг в развитии оконных технологий.

Алексей Бубнов Директор Ассоциации «Участников рынка окон и фасадов»

Безусловно, пока, кроме вакуумных стеклопакетов, и систем со спаренным оконным переплетом, альтернативным трехкамерному стеклопакету не много.К сожалению, это еще не все, из перечисленных минусов трехкамерных стеклопакетов, но опасаться этих минусов не стоит, если доверить изготовление профессионалам.
Кроме этого, трехкамерные стеклопакеты в комплексе с другими мероприятиями по энергоэффективности, в первую очередь с такими, как вентиляция и монтаж. В случае, вся достигнутая экономия «вылетит в трубу». И здесь мы имеем дело с комплексной оценкой энергопотерь, при проектировании здания, как в зимнее время и в летнее время года и эффективности проектных решений.
Что касается увеличения веса створок отрывающихся элементов, то здесь проблем больших нет, если только окно не изготовлено из облегченных профилей а-ля «папье маше». Современная оконная фурнитура и технология вклейки стеклопакетов легко справляется с функцией веса конструкции. В некоторых случаях, если решен вопрос с вентиляцией (поддержанием комфортного температурно-влажностного режима) помещения и мойкой (обслуживанием) окна снаружи, то такие конструкции можно делать без открывающихся элементов.
В любом случае, доверять такую ​​работу можно только высокопрофессиональным и проверенным фирмам.

Пластиковые окна: 2 или 3 стекла?

Окна — неотъемлемая часть любого дома. Они не только дарят много света, но и защищают помещение от холода. Раньше окна изготавливались из дерева, которое со временем деформировалось, усыхало, следовало, как следствие — появлялись сквозняки, промерзание, и в помещении становилось гораздо холоднее.

Сегодня на смену деревянным пришли пластиковые стеклопакеты. Данный материал не деформируется под данной властью, не трескается и используется гораздо дольше. К тому же данные стеклопакеты могут иметь разное количество камер, что позволяет подобрать идеальный вариант для конкретного случая.

Какое пластиковое окно выбрать: трехкамерное или двухкамерное?

Еще совсем недавно пластиковые окна выпускались в основном только однокамерные. Сегодня же в продаже имеются двухкамерные и трехкамерные стеклопакеты, и даже больше.Камера — это расстояние между стеклами. Так, в двухкамерном стеклопакете 3 стекла, а в 3 камерном — 4 стекла.

От количества камер зависит теплоизоляция всего окна. Тройной стеклопакет считается самым теплым и надежным. Но при этом цена его в Киеве достаточно высокая. Иногда целесообразно установить двухкамерный стеклопакет, где имеется стекло с напылением, защищающим помещение от солнца летом и холода зимой.

Однако трехкамерное пластиковое окно более высокие показатели звукоизоляции и защиты от проникновения пыли и влаги.С таким окном вы сможете создать в своем доме действительно качественный микроклимат и не бояться о том, что зимой в помещении будет холодно.

Преимущества трехкамерного стеклопакета:

• звукоизоляция . Тройной стеклопакет защитит от излишнего шума улицы. Такие окна устанавливаются в местах, где постоянно ведутся строительные работы, проходит автомагистраль, железная дорога, и другое;
• теплоизоляция .Зимы сегодня становятся все суровее, поэтому в Киеве часто устанавливают именно 3 камерные стеклопакеты, которые в зимнее время защищают от сильных ветров.

К недостаткам трехкамерного окна можно отнести его цену, а также вес. Из-за того, что такой стеклопакет будет значительно больше, укреплять стену и использовать усиленный оконный профиль.

Окна со стеклами триплекс

Сегодня все стремятся обеспечить нестандартное освещение, поэтому устанавливают стандартные большие окна.В очередь нужно подумать о безопасности, когда окно имеет размер от пола до потолка, вероятность того, что оно разобьется от неосторожного движения, значительно возрастает.

На смену обычным стеклам в пластиковых окнах приходят стекла триплекс. Данная конструкция представляет собой стекло, которое состоит из двух и более стекол. Они склеиваются между собой специальным языком. В итоге это обеспечивает безопасность жильцам, которые могут не бояться разбить окно, а также защитит дом от несанкционированного проникновения злоумышленников.

Благодаря тому, что стекло триплекс состоит из нескольких, при ударе оно не рассыпается на мелкие осколки. Эти осколки остаются на полимерном слое, который и служил ресурс для склеивания.

Стекла триплекс используются для квартир, находящихся на нижних этажах, для витрин, в школах и детских садов. С такими стеклопакетами вам не придется волноваться о безопасности.

Все виды стеклопакетов в Киеве по доступным ценам

Какой именно стеклопакет, двухкамерный или тройной, выбрать, решать, конечно, вам.Однако бывают случаи, когда лучше заплатить за более дорогое окно и всю жизнь наслаждаться тихой и приятной атмосферой, чем страдать от излишнего шума улицы.

Присмотреться к окнам со стеклами триплекс следует в случае, если безопасность выходит на первый план. Если вы боитесь, что ваши дети могут разбить большое окно и сильно пораниться, или вы не хотите, чтобы злоумышленники разбили стекло витрины, тогда такие стеклопакеты вам будут крайне полезны.

Обратившись в нашу компанию, вы не только приобретете качественные стеклопакеты, но получите профессиональную консультацию вам специалистов, которые помогут вам определиться с выбором.

Сколько камер должно быть в стеклопакете

Очень важно утеплять свое жилье, чтобы уберечь себя от сквозняка и потери тепла, это помогает улучшить внутренний климат и сэкономить на системе кондиционирования в теплый сезон. Основная точка потери тепла в доме — это окна, наружная дверь и каналы для вентиляции. Чтобы понять, насколько критична ситуация с оконными конструкциями, достаточно знать, что через них выходит половина всего теряемого домом тепла.

Еще совсем недавно основной фактор при подборе стеклопакета выступал его профиль. Данный подход нельзя назвать верным. Если установить в своем доме однокамерный стеклопакет, не стоит ожидать, что он будет идеальной преградой, обеспечит приятную атмосферу в помещении.

Современная оконная промышленность предлагает большой ассортимент стеклопакетов, выбрать среди которых подходящие именно вам довольно сложно.

Если делить стеклопакеты на виды по их назначению, это энергосберегающие, изолирующие звук, защищающие от солнца, мультифункциональные и с тонировкой, бронированные и самостоятельно очищающиеся.

Комплектация с 1 или 2 камерами рассчитывается по формуле, в которой учитываются климатические особенности региона. От того, какие качества будут присущи изделию, будет зависеть, насколько хорошо оно будет ограждать от шума и холода. Следует хорошо изучить популярные виды.

Одна камера

Оборудована двумя стеклами, между ними установлена ​​дистанционная рамка.Такую можно назвать сэндвичем, у которого по бокам установленным стеклом шириной 4 мм, в середине заполненная воздухом камера, ширина которой 12-16 см. По стандарту формула выглядит следующим образом: 4-16-4. Но можно менять данные на свое усмотрение, устанавливаетя стекла толщиной 3 или 6 мм.

Стекла герметично соединяется с дистанционной рамкой, в ней находится осушитель, впитывающий влагу из камеры. Чтобы стеклопакет максимальный показатель теплоты, в него закачивает сухой воздух либо газ аргон.

Если полость заполнена инертным газом, это повышает уровень ее способности сберегать тепло на 6%. Чтобы сделать эффект еще крепче, необходимо оборудовать стеклопакет энергосберегающим стеклом.

Использования стеклопакета с одной камерой в комнате считается не практичным решением, хотя он имеет меньшую массу и цену, обеспечивает оптимальную температуру в комнате не может.

Чаще всего такие модификации можно увидеть на лоджиях или балконах.При температурном показателе ниже -9 градусов Цельсия однокамерный профиль может запотевать или промерзать. Использовать их в жилых комнатах удобно только в том случае, если помещение имеет небольшой уровень и очень хорошо отапливается.

Две камеры

Следующая модификация имеет три стекла и две камеры между ними. Формула здесь такова: 4-10-4-10-4.

Двухкамерный стеклопакет показывает показатель тепла больше в 1,5 раза, запотевание наблюдается только ниже -20 градусов.Происходит это потому, что внешнее стекло остывает от окружающего воздуха, из-за пониженной температуры в камерех, а затем уже охлаждается внутреннее стекло и на нем оседают капли. Большее количество слоев в сэндвиче позволяет увеличить температуру появления влаги на поверхности.

Разница между двойными стеклопакетами тоже имеется. Могут меняться между стеклами, их толщина, добавление к данному показателю позволяет снизить количество проникающих извне децибел.Если установлено стекло различного типа в наборе, можно сделать окно противоударным, солнцезащитным, энергосберегающим.

Чтобы определить, сколько стоит стекол, необходимо поднести огонь и посмотреть на отражение. Проверить показатель толщины и расстояния не получится, данный факт остается на совести изготовителя. Чтобы не получить конструкцию с отличными от заказанных показателями, следует выбирать фирменных дилеров с хорошей репутацией, отнестись с недоверием к слишком низким ценам или акционным предложениям.

Три камеры

Если устанавливается в регионе с суровым климатом, где температура зимой достигает отметки -50, наблюдается сильная влажность воздуха, лучше всего выбор на стеклопакете с тремя камерами. Он подходит для требований высокой защиты от холода и шума. Данные оценят и те, кто живет недалеко от шумных мест — в центре города, рядом с железной дорогой или трассой. Это наиболее теплый и надежный в плане изоляции звуков стеклопакет, его ширина может доходить до отметки 80 мм, имеет 4 стекла.

Но отличие не только в количестве стекол, трехкамерные модификации имеют больший запас прочности, им не страшен сильный холод, град, обильные дожди, разбить такое окно невозможно.

Данные стеклопакеты гораздо тяжелее прочих, но их свойство тепло тепло выше на 30-50%, в сравнении с двойной камерой. Из-за большей массы увеличивается нагрузка на раму и фурнитуру, данные окна разбиваются на несколько секций. Для начала необходимо какими техническими характеристиками стеклопакет, можно ли установить его в своем доме, не будет ли поврежден или продавлен проем такой массой, а потом уже принимать решение о целесообразности установки.

Минусом трехкамерного окна более низкая способность пропускать свет и относительно высокая стоимость.

Стоимость различных модификаций

Если проводить стандартный расчет, цена на однокамерную модификацию ниже на 20%, чем двух или трехкамерный стеклопакет.

Цена не должна быть главным фактором в выборе, так как стоимость установки двухкамерного стеклопакета окупится уже через пару лет. Свойства окна удерживать шум и тепло снижают затраты на энергию для отопления дома, так как нет необходимости устанавливать дополнительные отопительные приборы.

Стоимость трехкамерной модификации будет еще выше, она зависит еще и от габаритов окна. Большая часть конструкции занимает большую площадь, занимающую большую площадь, занимающую большую площадь.

Почему стоит выбирать энергосберегающие разновидности

Энергосберегающие типы окон все более популярными. В данной модификации одно стекло имеет N-покрытие, пропускающее тепло снаружи и отражает его изнутри.Это стекло изготавливают «мягким» способом и наносят на него тонкий, не видимый невооруженным взглядом слой серебра. Его еще называют тепловым зеркалом, оно устанавливается во внутреннюю часть стеклопакета, чтобы быть под воздействием воздействия и влаги. Данная технология зимой сохраняет внутри дома тепло, летом прохладу.

Если наполнить такой стеклопакет инертным газом, это увеличит его способность тепло еще на 11%. Аргон имеет высокий уровень вязкости и слабую способность проводить тепло относительно воздуха.То есть, частицы газа двигаются медленно и между уличной стенкой происходит передача тепла.

Польза энергосберегающего пакета не только в способности тепло и экономить затраченную на обогрев или охлаждение помещения, он оберегает все предметы интерьера от выгорания на солнечных лучах. Вокруг окна всегда держится приятная температура. Стекло теплое, на нем не выпадает конденсат, оно не пропускает внешний шум в дом.

Стеклопакет с одной камерой весит намного меньше, чем двухкамерный.

Энергосберегающее окно служит без потерь своих свойств 10-15 лет. Это срок, необходимый для утечки аргона из камеры, но даже после этого окна гораздо теплее обычного.

Оптимальный коэффициент сохранения тепла у стеклопакетов с парой камер, инертным газом и парой энергосберегающих стекол. Данная конструкция снижает попадание в дом шума и ультрафиолета.

При подборе продукции следует помнить, что покупается она на длительный срок. Потому что если сэкономить на какой-либо мелочи при покупке, можно получить не то, что ожидалось от окна изначально.

Вес стеклопакетов для окон. Сколько весит однокамерный, двухкамерный и трехкамерный стеклопакет.

На что влияет вес стеклопакетов Пластиковые окна ПВХ имеют много достоинств, о которых не забывают постоянно нам напоминать производители. Но есть у них «проблемы», перечень недостатков также состоит не из одного пункта. Выберем из недостатков только один — невысокие показатели пластиковых профилей по устойчивости к динамическим (переменным) и статическим усилиям. Далеко не каждый стеклопакет может выдержать стандартный профиль, для некоторых необходимо использовать специальные или усиленные модели. Не только сам пластиковый профиль должен быть толстым, а и армирующие металлические элементы, монтируемые внутри полости профиля. Использование специального повышения реализации повышения эффективности окна, а это неизбежно повышает цену продукции. От чего зависит вес стеклопакетов Есть несколько составляющих, оказывающих влияние на вес стеклопакета.Рассмотрим каждую из них: Марка и размеры стекла. Масса стекла колеблется в широких пределах, колеблется, связаны не только с толщиной и размерами, а и с особенностями изготовления стекла и его свойств. Доборные комплектующие. Имеются ввиду дистанционные рамки и решетчатые сита. Герметики. В различных стеклопакетах используются марки герметиков с различным удельным весом. Влагопоглотители.Есть стеклопакеты, в которых используется довольно большое количество абсорбента. Устройство стеклопакета. В большинстве случаев однокамерный стеклопакет легче двухкамерного, но не аксиома. Мы рассмотрим случаи, относящиеся к категории «не всегда». Каждая составляющая в разной степени влияет на массу, начнем с самого главного элемента — стекла. Как рассчитать вес 1 м² стекла Мы уже упоминаем, что стекла бывают разными, с удельным весом и физическими характеристиками.Вначале поговорим о наиболее распространенных обычных прозрачных стеклах высокого качества марки М1. Находим в справочнике вес 1 м² этого стекла толщиной 1 мм, его вес составляет 2,5 кг / м². Далее умножаем высоту и ширину стекла (в метрах) на его толщину (в миллиметрах) и на удельный вес (из справочника). Таким образом, у нас получается масса одинарного стекла. Как узнать вес однокамерного стеклопакета Очень просто.Допустим, формула стеклопакета 4–16–4 (наиболее распространенный вариант). Размеры 1,8 м по длине и 1,4 м по ширине. Расчет будет нужно выполнять такой: 2 × 1,8 × 1,4 × 3 × 2,5 = 37,8 кг. 2 — количество стекол в пакете 1,8 — высота пакета 1,4 — ширина пакета 3 — толщина каждого стекла 2,5 — удельный вес одного квадратного метра стекла (толщина 1 мм) Чтобы узнать вес 1 квадратного метра стеклопакета необходимо его общий вес разделить на площадь. Расчет массы двухкамерного стеклопакета Принцип расчета очень похож, изменяется только количество стекол и может меняться их толщина. К примеру, формула вашего пакета 4М1–8–6М1–10–4М1. Линейные размеры одинаковые с первым стеклопакетом. Арифметика такая: 2 × 4 × 1,8 × 1,4 × 2,5 и к результату прибавить 6 × 1,8 × 1,4 × 2,5. Сумма 88,3 кг. 2 — два стекла 4 мм толщины 6 — одно стекло 6 мм толщины 1,8 — высота пакета 1,4 — ширина пакета 2,5 — удельный вес 1 м² стекла миллиметровой толщины От чего зависит удельный вес стекла Мы уже упоминаем, что не только толщина влияет на этот показатель. Каленое стекло имеет больший удельный вес, пуленепробиваемое или ударопрочное — еще тяжелее. В некоторых стеклопакетах устанавливаются ударопрочные стекла триплекс — их масса тоже от обыкновенного. Сколько весит каждый тип стекол, указывается в справочнике. На что влияет вес стеклопакета Можно на некоторых сайтах прочитать, что показатели теплопроводности зависят от веса стеклопакета, тяжелый стеклопакет покупать выгоднее, он экономит большое количество тепловой энергии.Это не совсем так, толщина стекла оказывает, конечно, влияние на теплопроводность, но разница толщины в миллиметры делает это влияние крайне малым. Ширина воздушной камеры — вот что влияет на показатели теплопроводности. Если у вас пакет толщиной 32 мм, то быть уверенными, он всегда «теплее», чем стеклопакет толщиной 24 мм. Как влияет рамка и герметик на веслопакета Точные данные получить не удастся, да они почти никому и не нужны.Приблизительно можно использовать такие показатели: Для однокамерного стеклопакета (СПО) — вес + вес сита + вес герметика рамки ≈ 450 гр. Для двухкамерного стеклопакета (СПД) — вес двух рамок + вес двух сит + вес герметиков ≈ 600 гр. Как видим, значения настолько небольшие, что их не стоит принимать во внимание. Когда нужно знать стеклопакетов Такие данные нужны при расчете несущего профиля и фурнитуры пластикового окна.Занимаются этим инженеры компании-изготовителя. Другим участникам производства это не нужно. Тем более, нет надобности забивать себе голову лишними проблемами обыкновенному пользователю. Если же Вам все-таки интересно знать, сколько весит стеклопакет — взвесьте его в магазине, продавцы с удовольствием пойдут Вам навстречу. Только имейте в виду, что Ваше любопытство очень удивит их. Наша компания работает с 9:00 до 22:00, без выходных

тройные стеклопакеты, 3 стеклопакет, трехкамерный стеклопакет

Тройные стеклопакеты

Согласно ГОСТ Р 54175-2010 определение стеклопакета звучит следующим образом:

стеклопакеты

Объемные изделия, состоящие из двух или трех листов стекла, соединенных между собой по контуре с помощью дистанционных рамок и герметиков, образующих герметически замкнутые камеры, заполненные осушенным воздухом или другим газом.

Тройные стеклопакеты — трехкамерный стеклопакет — это стеклопакет, который состоит из четырех стекол и трех камер, согласно приведенному определению существующий гост на 3-й стеклопакет не распространяется.

В тоже время, с тройным стеклопакетом устроены также, как и с двойным, и однокамерным, и кроме того, этот же ГОСТ допускает изготовление стеклопакетов из четырех листов стекла и более, поэтому существующими нормативами можно пользоваться и в их отношении.

3-х камерный стеклопакет один из самых теплых стеклопакетов.

Толщина тройного стеклопакета определяется толщиной стекол и расстояний между стеклами.

Стандартный трехкамерный стеклопакет со стеклами толщиной 4 мм и расстоянием между стеклами 10 мм имеет формулу 4-10-4-10-4-10-4, то есть суммарная толщина получается 46 мм.

При выборе окна с тройным стеклопакетом следует обратить особое внимание на следующие моменты:

• 3-х камерные стеклопакеты намного тяжелее, чем однокамерные или двухкамерные;
• Толщина трехкамерного стеклопакета всегда больше, чем любого другого;
• Из-за того, что применяется не три стекла, а четыре, стоимость тройного стеклопакета выше, чем однокамерного или двухкамерного.

Из-за этих моментов для 3-х камерного стеклопакета обычные марки профиля не подходят и используют усиленный профиль среднего или даже высшего ценовых классов.

3-й стеклопакет сложнее и тяжелее монтируется.

Из-за того, что сами тройные стеклопакеты стоят дороже, чем другие и из-за того, что использовать более дорогой профиль вместе со сложными работами по монтажу, цена тройных стеклопакетов получается заметно выше, чем двухкамерных или однокамерных пластиковых окон, поэтому выбор 3-х стеклопакетов должен быть обоснован.

Большинство моделей окон ПВХ и лоджий в каталоге с однокамерными и двухкамерными стеклопакетами, но если вас интересует стоимость тройного стелопакета необходимого размера вам всегда может уточнить у менеджеров.

Трехкамерный стеклопакет | Производитель ПВХ продукции

Тройные стеклопакеты: максимум возможностей и минимум сомнений

Много потребителей по характеру являются максималистами. Если покупать мебель, то нейтральную и эксклюзивную.Если менять окна — самые современные и самые большие полотенце для энергосбережения. Но как раз в данном случае больше не всегда означает лучше и выгоднее. Тройной стеклопакетCложная конструкция из нескольки … — предложение, которое сегодня вызывает не только интерес, но и предостережение. Такая конструкция подойдет не всем и не всегда.

Чем двух отличаются между собой одно- ,- и трехслойные окна? Количеством стекла и пространства между ними. Если мы говорим о 3-х камерном стеклопакете, то имеем в виду конструкцию с 4-х камер, соединенных между собой рамкой с поглотителем влаги и уплотнителем.Уже на этом этапе знакомства с предложением становится понятно, что оно большое и тяжелое. Если учесть, что минимально рекомендованное пространство между полотнами составляет 6мм, а минимальная толщина полотна — 4 мм, то простая математика дает нам очевидный результат. Такая конструкция будет в толщину не менее 34 мм. Впрочем, на рынке чаще всего можно увидеть модели толщиной 40 мм, что еще больше. Приблизительный средний вес трехслойного окна составляет около 50 килограмм. Только подумайте, какие габариты и вес вы рассматриваете для своего дома!

Трехкамерные стеклопакеты: преимущества и недостатки

Исходя из показателей, описанных выше, производители четко ограничивают сферы применения таких конструкций.Если вы максимально энергоэффективный вариант с хорошими шумоизолирующими характеристиками для обычной квартиры в обычном городе — купите двухслойное окноЭлемент стеновой или кровельной …. Четыре стекла вам ни к чему. Трехкамерные стеклопакеты рекомендуют ставить в очень суровых климатических условиях или на территориях, где уровеньПрибор для проверки горизонталь … шума невозможный для здорового существования.

Прислушиваться к таким рекомендациям стоит, так как тройные стеклопакеты имеют ряд недостатков:

• Большой вес и немалые габариты.Если нужно оборудовать таким окном большое отверстие, мастера предпочитают разделять конструкцию на меньшие окошка. Своеобразные трехслойные «форточки» уменьшают давление на сооружение.
• Такая конструкция обычно оборудуется без возможности открывать и закрывать створки, то есть наглухо. Манипуляции с полотном такого веса негативно сказаться на сроке службы окна.
• Эти предложения плохо пропускают свет за счет большого количества полотен.

Наконец, цена на трехкамерный стеклопакетCложная конструкция из нескольки… — выше стоимости одно- и двухслойных вариантов.

Стеклопакеты — конструкция стеклопакета в зависимости от толщины, свойства: энергосберегающие, триплекс, кризет, армированное

Стеклопакеты играют основную роль в теплопередачи и шумоизоляции всего окна. Стеклопакетом называется не само пластиковое окно, а сами стекла вставляются в пластиковую раму. Ширина стеклопакетов в наших окнах от 18 до 52 мм, в зависимости от выбранного профиля.Чем шире профиль, тем шире стеклопакет можно установить, а чем шире стеклопакет — тем теплее и тише. Стеклопакет шириною 18 мм устанавливается в раздвижные рамы для остекления балконов и лоджий Veka Sunline, стеклопакеты шириною 24 мм и 32 мм устанавливаются в трехкамерный прфиль Veka Euroline, стеклопакет шириной 40 мм устанавливается в пятикамерный профиль Veka Softline, стеклопакет шириною 52 мм в семи камерный профиль Veka Softline 82.

Типы стеклопакетов

Стеклопакет 18 мм (4/10/4)
однокамерный (2 стекла)

Стеклопакет 24 мм (4/16/4)
однокамерный (2 стекла)

Стеклопакет 32 мм (4/10/4/10/4)
двухкамерный (3 стекла)

Стеклопакет 40 мм (4/14/4/14/4)
двухкамерный (3 стекла)

Стеклопакет 52 мм (4/20 / 20.4.4)
двухкамерный (3 стекла)

Стеклопакет 32 мм (6.10.4.8.4)
двухкамерный (3 стекла)

Стеклопакет 42 мм (6/13/4/13/4)
двухкамерный (3 стекла)

Стеклопакет 52 мм (19.06.19/4)
двухкамерный (3 стекла)

Конструкция стеклопакета

Стеклопакеты бывают однокамерные и двухкамерные, причем однокамерными бывают только 18 мм и 24 мм стеклопакеты, а все остальные — двухкамерные.

• Защита от шума
• Защита от солнца
• Защита от шума и солнца

Мультифункциональный стеклопакет

Мультифункциональный стеклопакет наиболее передовой разработкой в ​​области эффективного энергосбережения. Таким стеклопакетом зимой не холодно, а летом прохладно, благодаря специальному мультифункциональному стеклу со специальным многослойным напылением снаружи и с напылением минимальным серебром на внутренней поверхности стекла.К тому же в таких стеклопакетах используется пластиковая дистанционная рамка вместо стандартной металлической, что исключает образование мостикаода через стеклопакет, что в свою очередь исключает выпадение конденсата. За счет специального многослойного напыления снаружи мультифункционального стекла, стеклопакет препятствует проникновению инфракрасных лучей снаружи, не позволяет нагреваться квартиру через улицу и в тоже время мультифункциональный стеклопакет пропускает ультрафиолетовые лучи необходимые комнатные растениям.Напыление серебра на внутренней поверхности мультифункционального стекла отражает тепло от батарейки обратно в квартиру, что минимизирует теплопотери всего окна.

Тонированные стекла — это специальное затемненное стекло уменьшающее попадание солнечного света в квартиру, непрозрачное снаружи. Такое стекло бывает трех марок: Саратов, Планибель и Рефлектив.

Стекло 6-ка — стандартная толщина стекла в самом стеклопакете составляет 4 мм.От толщины стекла зависит шумоизоляция всего окна. По этому, чтобы добиться максимальной шумоизоляции, используется стекло толщиной 6 мм. Такое стекло можно использовать тонировать. Так как это только стекло гораздо тяжелее обычного, влопакете может стоять одно стекло толщиной 6 мм, чтобы не сокращать срок службы фурнитуры. Стекло 6-ка для наилучшей шумоизоляции окна, устанавливается со стороны улицы.

Противоударные стекла триплекс — , состоящий из двух стекол толщиною по 4 мм каждый, с пленкой триплекс между ними, что значительно повышает прочность стекла и не дает ему разбиться.Окно с такими стеклами будет обладать противоударными и антивандальными свойствами. Такие стекла использовать при изготовлении дверей, стеклянных перегородок, в коттеджах и квартирах на первом этаже. ← Идеи ремонта для 1 комнатной квартиры – идеи для студии площадью 18 кв. м, новинки 2020 и современные тенденции, актуальные стили и примеры их реализации Хай тек стиль оформления интерьера – Стиль хайтек в интерьере — характеристики и особенности, варианты дизайна для спальни, гостиной, прихожей, детской, маленькой квартиры, обустройство комнаты с камином, отделка, картины, светильники, предметы жекора + фото → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
