Сколько ватт в светодиодной ленте: Сколько электроэнергии потребляет 1 метр светодиодной ленты | Статьи

Сколько потребляет ватт светодиодная лента на 1 метр, ее мощность и характеристики, отзывы и эксперименты над освещением

В последнее время светодиодные лампы повсеместно вытесняют лампы накаливания и экономки, но практика их использования (несоответствие фактически потребляемой и номинальной мощности, время наработки на отказ) натолкнули на мысль о том, что китайские товарищи пошли не по тому пути.
Решено было обзавестись светодиодной лентой и на ее основе поэкспериментировать в создании светодиодного освещения. Кому интересно, прошу под кат
Поскольку на сегодняшний день самыми совершенными в плане технических характеристик являются светодиоды SMD 5630 и SMD 5730, то при выборе ленты ориентировался именно на них.
В результате поиска набрел на данную ленту

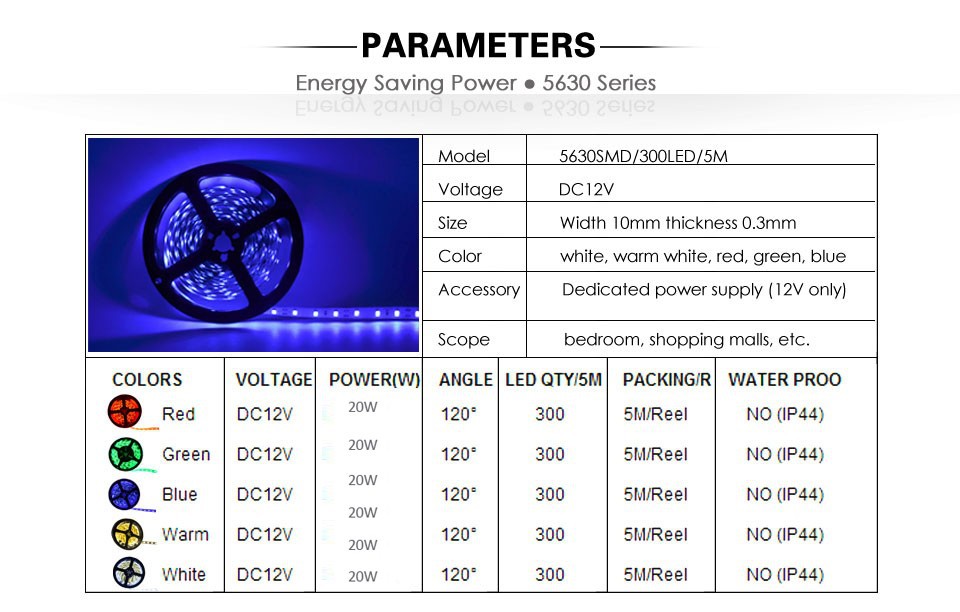

Продавец обещал следующие характеристики:
Марка светодиодов: Epistar;
Напряжение питания: 12 Вольт;
Количество светодиодов на метр: 60 штук;
Потребляемая мощность: 14,4 Вт/м;
Наработка на отказ: средняя 30 000 часов, длительная 50 000 часов;

Угол обзора:120 градусов;
Влагозащита: отсутствует;
Цветовая температура: 6500-7000 К;
Длина ленты: 5 метров отрезками по 50 см;
Тип светодиодов: тут продавец, судя по странице товара, путается в показаниях. В одном случае указывает 5630, в другом 5730.
Сама по себе лента обошлась в 4,54$ плюс доставка. 1,26$. Поскольку с такими характеристиками ленту без доставки найти не смог, то согласился на небольшую плату за нее.
В сети имеется информация о характеристиках светодиодов с родословной.

При использовании таких светодиодов 5630/5730 и 60 штук на один метр, мощность составит 30 Ватт.
Габаритные размеры

Не мне Вам рассказывать, какого качестве изготовления китайских светодиодов. При совпадении внешних данных, их мощность, световой поток и т.д. существенно ниже.
Как правило, их мощность составляет 0,15 – 0, 2 Ватта.

Поскольку в благородное происхождение светодиодов не верил изначально и усомнившись в заявленной потребляемой мощности в 14,4 Вт/м, перед покупкой задал вопрос продавцу, предупредив его о даче ложных показаний.
Будучи предупрежденным об ответственности он тут же сознался, что каждый светодиод потребляет минимум 0,2 Вт, т. е. 300 светодиодов потребляют минимум 60 Вт. В целом меня 12 Вт/м полностью устраивали и заказ был сделан.
В результате посылку через три недели принес КУРЬЕР, чего раньше никогда не было. Так что платная доставка себя оправдала.
Поскольку блок питания был только на 50 Вт, то подключение всех пяти метров сделал от аккумулятора автомобиля. Результаты были слегка неожиданными (за декорации, антураж и качество фото телефоном прошу простить – полевые условия)).
При напряжении 12,35 Вольт ток составил 2,58 Ампера, а напряжение на конце ленты 8, 92 Вольта.

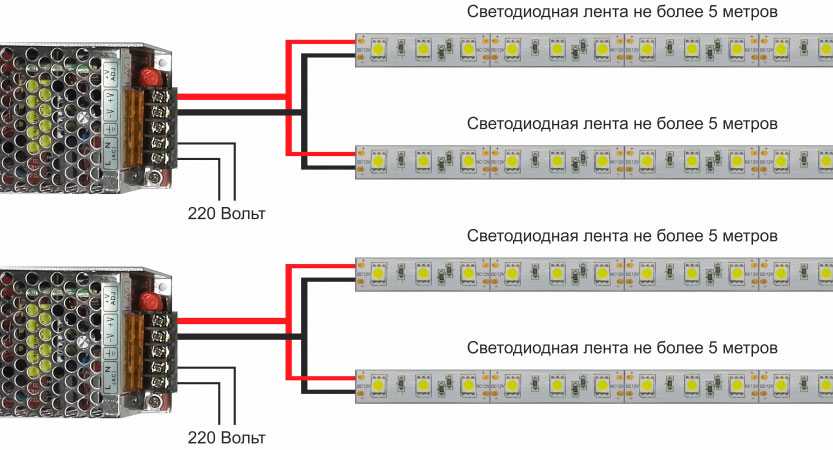

Просадка напряжения весьма велика и тут следует сделать подключение не только в начале ленты, но и на ее конце, а возможно и посредине.
Для дальнейших испытаний был отпаян отрезок ленты длиной 1 метр. Блок питания на 50 Вт.

Температура кристалла первого светодиода

Потом провел эксперимент, где блоком питания послужил переделанный балласт от энергосберегающей лампы (просто был под рукой).

Как можно видеть из приведенных результатов замеров все будто бы и ничего, но вот с полезным для потребителя КПД дела обстоят совсем не радужно.
Казалось бы, при потреблении 14,4 Вт/м (по факту в районе 13,5) метр ленты должен довольно хорошо освещать, но по факту, если сравнить со светодиодной лампой в настольной лампе мощностью 4 Вт (номинал и 3 Ватт по-честному), то зрелище довольно плачевное.

При потреблении более, чем в четыре раза, освещенность (субъективная оценка – люксметра в наличии нет) в два раза хуже. Возможно, здесь играет роль цветовая температура, но не думаю, что на столько.
Температура кристаллов после часа прогрева немного выше 50 градусов.

Температура БП из балласта энергосберегайки

Общее потребление с таким блоком питания

В итоге, буду использовать данную ленту частями для подсветки мебельных ниш.

Как источник света для комнат при таком высоком потреблении и низком уровне освещенности, лента малопригодна.

Впрочем, выводы каждый волен делать сам.

виды диодов и способы расчета мощности

На сегодняшний день светодиодная лента используется для освещения самых различных объектов как внутри помещений, так и снаружи. Потому эти изделия настолько распространены. Однако чтобы они полноценно могли выполнять возложенные функции, необходимо очень внимательно отнестись к выбору этого оборудования и знать, сколько энергии потребляет светодиодная лента.

• Общие сведения
• Разновидности светодиодов
• Размер ламп
• Количество осветительных элементов
• Определение мощности
• Расчет преобразователя
• Пример вычисления
• Класс защиты
• Рекомендации профессионалов

Общие сведения

Светодиодная лента имеет особую конструкцию. Это эластичная плата, на которой находятся необходимые контакты. На этом основании равномерно находятся диоды, являющиеся источником освещения этого устройства.

Толщина платы составляет не более 4 мм. При этом ширина ленты может находиться в диапазоне 7−12 мм. Для того чтобы ограничить напряжение, которое проходит через светодиоды, в изделии находятся резисторы. Популярность такого прибора освещения обусловлена его экономичностью и продолжительным сроком эксплуатации. Оборудование может работать приблизительно 70−120 тысяч часов, причем оно потребляет незначительное количество электроэнергии.

С учетом потребляемой энергии ленту можно использовать для контурной подсветки тропинок, фасадов, особенностей ландшафтного дизайна, а также для оформления рекламных щитов. Внутри помещений это осветительное оборудование также применяется во время организации самых различных эффектов в дизайне интерьера. Спектр использования диодов довольно огромен.

Разновидности светодиодов

Для начала необходимо отметить, что на сегодняшний день бывает две разновидности лент, которые маркируются как SMD и RGB-устройства. Последний вид осветительных приборов позволяет владельцу оформлять самые разные оттенки подсветки. Так как все ее отдельные элементы имеют в своей конструкции три диода, от этого и произошло название этого оборудования.

Светодиоды могут светиться красным, зеленым и голубым оттенком (то есть Red, Green, Blue — RGB).

Для этого устройства необходимо дополнительно купить пульт управления, он называется контроллером. Потребляемое напряжение ленты будет влиять на выбор такого преобразователя, который сможет контролировать как цвет, выдаваемый диодами, так и его интенсивность, а также яркость.

Первым видом осветительного оборудования являются ленты SMD — Surface Mounted Device, в переводе это обозначает «устанавливаемое на поверхность устройство». Это изделие дешевле. Светодиоды такого оборудования являются одноцветными. Они могут быть:

• голубыми;
• белыми;
• желтыми;
• красными;
• зелеными.

Размер ламп

Мощность ленты зависит непосредственно от количества и размеров отдельных ламп.

Они дают возможность создать необходимую интенсивность подсветки. Вначале нужно определиться с вопросом размера светодиодов. Маркировка устройств помогает определить, какой вид осветительного оборудования находится в продаже.

Вначале в этой маркировки описан вид оборудования (SMD или RGB). Затем в маркировке находится четыре цифры. Это и обозначает размер светодиодов. Если, к примеру, в маркировке указано SMD 3528, то это обозначает, что ее осветительные части имеют ширину и длину 3,5х2,8 мм.

Есть и крупные светодиоды, например, 5630 или 5050. Мощность освещения SMD 3528 находится в пределах пяти люмен. Это определенный показатель свечения устройства. Мощность диодной ленты 5050 и 5630 является намного больше. Световой поток, который излучают эти светодиоды, соответственно равняются 15 и 18 люмен. За счет этого показателя мощная светодиодная лента заменяет по яркости простую энергосберегающую лампу.

Количество осветительных элементов

Еще одним немаловажным параметром, который определяет мощность диодной ленты, является чисто установленных диодов. Их частота может отличаться в различном виде приборов освещения. Стандартно изготавливаются устройства с количеством осветительных элементов на 1 м, которое равняется 60 шт.

Для увеличения мощности и степени яркости количество светодиодов увеличивают. Для изделий SMD 3528 может быть повышение концентрации осветительных ламп в пределах 150−250 шт. на один метр. Однако такое большое количество лампочек неприемлемо для устройств с крупными светодиодами. Потому для SMD 5050 и SMD 5630 концентрация осветительных элементов, как правило, составляет до 100 шт. на метр.

Необходимо также сказать, что яркость освещения иногда будет зависеть не от количества или размера светодиодов, а от температуры освещения и вида излучения. Этот параметр находится в пределах 3500−7500 К. Наиболее яркими являются устройства, в которых диапазон освещения находится в диапазоне 6000−8000 К.

Определение мощности

Расчет мощности светодиодной ленты выполняется с учетом количества элементов на 1 м и общих размеров. Эта характеристика устройств определяется в ваттах. Устройства SMD 3528 отличаются мощностью свечения для 60 светодиодов — 4,9 Вт, 150 светодиодов — 9,7 Вт, а для 250 — 16,9 Вт. Эти показатели стараются соблюдать все изготовители изделий.

Как правило, в продаже находятся устройства SMD 5050. Для этого оборудования тоже задана определенная мощность на 1 м. Если изделие имеет в конструкции 30 светодиодов, то этот показатель находится в пределах 7,3 Вт. 60 светодиодов имеют устройства мощностью 14,5 Вт, а 150 диодов — 28,9 Вт.

Эти показатели непременно должны учитываться во время выбора. От этого будет зависеть вид блока питания. Если параметры неверно выбраны, то изделие не сможет долго проработать, так как блок питания начнет перегреваться, или лента вообще не заработает. Потому обязательно должен проводиться расчет светодиодной ленты.

Расчет преобразователя

Преобразователь, изменяющий показатель напряжения, является обязательной частью схемы подсоединения этих приборов освещения. Если его не установить, то поданный электрический ток тут же испортит led-систему, сделав ее непригодной для последующей эксплуатации. Причем непосредственно изделие может иметь различное напряжение и размер (каждый погонный метр имеет немаловажное значение). Потому в каждом определенном случае производится свой расчет.

Определить, какой требуется адаптер для определенной led-системы, можно с помощью специальных таблиц. Как правило, потребители выбирают изделия на 12 вольт, поскольку их легче отыскать, а также стоимость намного дешевле.

Мощность для преобразователя считается главным параметром. Чтобы повышенное напряжение не привело к выгоранию ламп, необходимо грамотно сделать расчет.

Для чего необходимо знать основные параметры:

• какое количество светодиодов находится на 1 м;
• общий размер осветительного прибора.

Эти два показателя (количество диодов на метр и длина) являются основой во время расчета мощности преобразователя.

Поскольку led-конструкции можно с легкостью наращивать в размерах, то необходимо учитывать, что каждый метр в этом случае влияет на общий показатель потребляемой электроэнергии. Любой наращенный метр увеличивает эту характеристику.

Пример вычисления

Мощность — это основная характеристика, где шкалой измерения является ватт. Для того чтобы подсчитать ее для определенной ленты, необходимо следовать такому алгоритму:

• в первую очередь необходимо выяснить, какое количество электроэнергии потребляет один метр. Этот показатель можно с легкостью узнать с помощью специальной таблицы. Например, у изделий SMD 5050 на 1 м этот параметр составляет 7,3 Вт;
• после можно определить мощность, которую в целом будет потреблять led-система. Для этого необходимо показатель для одного 1 м помножить на общий размер осветительного прибора. Например, при установке подсветки в 10 метров. В этом случае 7,3 Вт необходимо умножить на 10 метров, и получается 73 Вт.

Именно эту мощность в 73 Вт будет потреблять SMD 5050 длиной 10 метров. Однако в этом случае необходимо учитывать, что определенное количество ватт затрачивается на преобразование тока, поэтому желательно подбирать блок питания с немного большим количеством ватт, чтобы был незначительный запас. Он сможет компенсировать вероятные потери и сохранять работоспособность осветительных изделий на требуемом уровне.

Наименьший запас мощности, который обязан иметь преобразователь, обязан находиться в пределах 30% от окончательного значения подсчетов. То есть конечный результат расчетов для изделий с потреблением в 73 Вт, с учетом 30%, уже составляет 94,9 Вт.

Далее необходимо лишь отправиться в магазин за требуемым адаптером. Подбирать блок питания необходимо до округленного значения, но максимально близкого к окончательным показателям подсчетов.

Представленные на сегодняшний день в продаже светодиодные приборы питаются от постоянного тока. Причем им необходимо подать напряжение 12 либо 24 Вольт. Также можно встретить устройства, которые работают с показателем 36 В, однако они попадаются довольно редко.

Выбрать правильный блок питания очень легко. Вначале нужно посмотреть на маркировку прибора освещения. На нем непременно обязано указываться напряжение. Как правило, потребителю представлены изделия на 12 В. Преобразователь обязан непременно соответствовать этому значению. Не нужно выбирать блок питания с высоким запасом мощности. Чем этот показатель выше, тем дороже обойдется устройство.

Класс защиты

Мощность диодной ленты считается немаловажной характеристикой. Однако это не единственный показатель, на который нужно опираться во время выбора. С учетом сферы использования есть разные классы защиты:

1. Для сухого помещения с отсутствием высокой запыленности используются открытые типы устройств. В их маркировке находится показатель IP20.
2. Если в помещении повышенная влажность, то можно использовать изделия с защитой из эпоксидной смолы. Смола сможет защитить поверхность ленты, но не сами диоды, поэтому для установки на улице этот вариант не подойдет. Класс защиты этих изделий определен IP65.
3. Для установки на улице используют силиконовые монолитные приборы освещения. Здесь защищены все элементы конструкции от отрицательного действия внешней среды. По классу защиты они имеют маркировку IP68.

Рекомендации профессионалов

Лента, с грамотно рассчитанной мощностью и установленная по всем правилами монтажа, проработает довольно продолжительное время. Однако это справедливо лишь в случае покупки изделий проверенных и известных торговых брендов. Эксперты рекомендуют не приобретать некачественные и дешевые устройства.

Качественное оборудование не может иметь кривые края либо неравномерно наклеенные светодиоды. Перед выполнением покупки нужно внимательно осмотреть осветительный прибор. Из бюджетных, но качественных торговых марок эксперты отмечают Maxus и Feron. С учетом отзывов обычных пользователей эти диодные ленты смогут прослужить более 10 лет.

Как рассчитать длину светодиодной ленты, которую будет питать блок питания для светодиодов

Перейти к содержимому

В этом видео мы покажем, как определить длину светодиодной ленты, которую можно надеть на блок питания.

Посмотрите наш новый видеоблог выше.

Сначала определите мощность на метр вашей светодиодной ленты. Затем разделите общую мощность вашего источника питания на мощность на метр полосы, чтобы определить, сколько метров этой полосы вы можете использовать от источника питания.

Мощность источника питания ÷  Мощность светодиодной ленты =   Общее количество метров, которые вы можете использовать от этой ленты

            200 Вт блок питания  ÷  12 Вт на метр светодиодной ленты  =     максимум 16,6 м метров светодиодной ленты для данного блока питания

это помогает вашему блоку питания работать дольше). Таким образом, вы бы вынесли 10% из уравнения.

Э.Г.           200 Вт источник питания  ÷  12 Вт на метр светодиодной ленты   =     максимум 16,6 м метров светодиодной ленты для этого источника питания   – 10 %    =   максимум 14,94 метра, включая дополнительный запас по высоте

Какую мощность потребляет каждый метр моих светодиодных лент?

Если у вас уже есть светодиодная лента, но вы не знаете, какую мощность на метр они используют, вот общее руководство:

Напряжение обычно указано на печатной плате светодиодной ленты в каждой точке отреза (12 В или 24 В).

Если напряжения нет на плате, то смотрим сколько светодиодов между каждой точкой среза — если 3 светодиода на точку среза то полоски будут 12в, а если 6 светодиодов на точку среза то будут be 24v,

Всегда используйте правильное напряжение! Посмотрите, что произойдет, если вас здесь не будет.

60 светодиодов на метр, ширина 8 мм = 4,8 Вт на метр

120 светодиодов на метр, ширина 8 мм = 9,6 Вт на метр

240 светодиодов на метр, ширина 10 мм/12 мм = 19,2 Вт на метр

60 светодиодов на метр , ширина 10 мм/12 мм = 14,4 Вт п/м

120 светодиодов на метр, ширина 10 мм/12 мм = 24 Вт на метр

Это общее руководство, но оно будет правильным для подавляющего большинства светодиодных лент.

Если ваши светодиоды мигают, причиной может быть используемое напряжение. Пожалуйста, ознакомьтесь с этим блогом, чтобы узнать, почему…

Как определить мощность моего блока питания, используя только силу тока и напряжение

Если ваш блок питания не отображает всю необходимую информацию для вашей установки, вы можете вычислить недостающие числа, используя эти расчеты!

Ампер x напряжение = мощность в ваттах

E.G. 199,9 Вт     200 Вт     ÷    24 В     =     8,33 А

Почему InStyle LED?

У нас есть все наши светодиодные ленты с доставкой на следующий день.

Вы можете предоставить нам любые эскизы / планы, и мы можем порекомендовать наиболее экономичный способ подключения / управления.

Мы можем поговорить с любыми установщиками до, во время и после вашего проекта, чтобы ответить на любые вопросы.

Позвоните нам сегодня по телефону 0116 2799083 или напишите по адресу sales@instyleled. co.uk

. Ссылка для загрузки страницы Перейти к началу

Сколько светодиодных лент на блок питания? – SIRS Electronics, Inc.

Перейти к содержимому

Предыдущий Следующий

Сколько светодиодных лент на блок питания?

Основные вопросы, например, сколько светодиодных лент на блок питания, часто упускаются из виду при настройке нового приложения освещения.

Технический прогресс и новые функциональные возможности создают совершенно новый и увлекательный мир для исследования. Обычно хочется окунуться в технологии и найти способы извлечь из них максимальную пользу. Каждый хочет узнать как можно больше и как можно быстрее. Но если вы не знаете основ, вы не сможете получить максимальную отдачу от технологии. Это почти как желание научиться программировать, но не знать, как включить компьютер.

Та же аналогия может быть применена к вашим светодиодным лентам и блокам питания. Ваше воображение разыграется, и вы сможете увидеть все волшебные эффекты, которые можно получить с помощью различных методов освещения. Ну, придержи лошадей, приятель. Есть некоторые вещи, которые вам нужно знать, прежде чем вы начнете прыгать в мир дизайна освещения.

Нам часто задают вопрос, сколько полосок к одному источнику питания вы можете использовать, поэтому я подумал, что это будет хорошей темой для этой статьи.

Определение необходимого количества светодиодных лент

Расчет потребляемого тока светодиодных лент является важной частью установки. Если это не будет сделано правильно, вы рискуете сжечь светодиодную ленту или цепи питания. Здесь вы можете прочитать отличное объяснение того, почему не стоит переоценивать . Определить количество светодиодных лент, необходимых для одного блока питания, не так сложно, как может показаться, если разобраться в расчетах, это несложно.

В приведенном выше видео мы используем блок питания мощностью 400 Вт и светодиодную ленту RGB двойной плотности. Математика, чтобы узнать, сколько полосок вы можете использовать для этого блока питания, довольно проста.

Возьмите количество ватт, указанное в паспорте вашего источника питания, и разделите его на количество ватт, потребляемых вашей светодиодной лентой. Вот и все, больше ничего нет. Ниже приведено уравнение для задачи.

Итак, возьмем, к примеру, блок питания на 400 Вт и блок питания на 48 Вт. Разделите 400 Вт от блока питания на 48 Вт от светодиодной ленты RGB двойной плотности. Вы можете следовать примеру ниже.

Вы можете подумать: «Эй, я могу использовать 8 светодиодных лент, потому что предоставленная математика говорит мне, что я могу!» Однако с этим есть несколько проблем: вы не хотите использовать блок питания на полную мощность, потому что это может сократить срок службы вашего блока питания из-за таких вещей, как перегрев. Мы рекомендуем использовать блок питания примерно на 75% мощности, чтобы избежать каких-либо проблем в долгосрочной перспективе.

Таким образом, у нас есть новое уравнение, чтобы понять это.
