Способы уплотнения бетона: Способы уплотнения бетонной смеси – Методы уплотнения бетона: штыкование, вибрирование, трамбование
Методы уплотнения бетона: штыкование, вибрирование, трамбование
После заливки бетона (бетонная смесь из песка, цемента и щебенки) необходимо произвести его уплотнение. Делается это для того, чтобы щебенка улеглась максимально плотно, а воздух и излишняя вода (не связанная с цементом) были удалены из бетонной смеси. При уплотнении цементно — песчаный раствор поднимается вверх. Если верхний слой раствора без щебенки толще, чем 2-3 размера применяемой щебенки, это означает, что при подготовке смеси количество щебня положено меньше, чем необходимо.
Излишний раствор необходимо снять и использовать при следующем замесе.

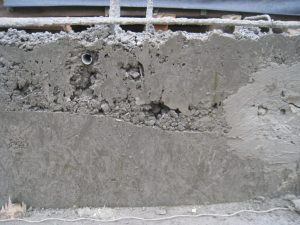

В качественно подготовленном и качественно уложенном бетоне после его уплотнения щебень слегка проглядывает из бетонной смеси.
Методы (способы) уплотнения бетона
Уплотнение бетона можно производить тремя методами: вибрирование, штыкование и трамбование.
Уплотнение бетона методом вибрирования производится для пластичных бетонов с использованием электрического вибратора. При этом качество бетона получается гораздо выше, чем не уплотненного или уплотненного вручную.
Уплотнение бетона методом трамбования производится для тяжелых бетонов с применением машинных или ручных трамбовок в неармированных или слабоармированных конструкциях. Трамбование выполняется послойно, толщина полностью уплотненного бетона не должна превышать 15 см.

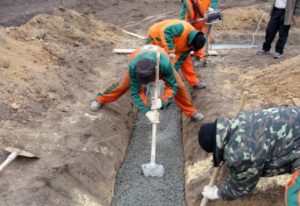

Мы применяли ручное уплотнение бетона методом штыкования (ГОСТ 10180-90 Бетоны). Для этого можно использовать металлический стержень (например, отрезок арматуры или трубы) весом 2-4 кг, желательно с закругленным концом. Арматуру нужно погрузить в бетон частыми толчковыми движениями с небольшой амплитудой (как бы «проколоть» бетон) и затем начать раскачивать часто-часто из стороны в сторону. Затем отрезок арматуры нужно медленно вытаскивать из бетона, так же придавая ему вертикальную и горизонтальную вибрацию. Необходимо проштыковать весь объем бетона. Количество «проколов» стержнем рассчитывают таким образом, чтобы 1 «прокол» приходился на 10 кв.см поверхности бетона; штыкование необходимо производить равномерно по спирали от краев опалубки к ее середине. При этом щебень уплотняется, воздух выходит из смеси, а вода поднимается на поверхность бетонной смеси.
После тщательно проведенного уплотнения бетона щебенка «улеглась» плотно, излишки воды и воздуха удалены. Получилась качественная отливка.
Дальнейших успехов вам, уважаемые читатели блога «Как построить дом» в строительстве своего дома!
Это точно Вас заинтересует:
Уплотнение бетонной смеси: методы, оборудование и его характеристики
Уплотнение бетонной смеси является одной из самых важных операций при бетонировании. Во время изготовления бетонной смеси в нее проникает воздух. Если вовремя не позаботиться о его удалении, то готовый строительный материал будет обладать пористостью и низкими прочностью и долговечностью. Для устранения воздушных пузырьков и равномерного расположения составляющих бетон уплотняют с помощью различных приспособлений, называемых вибраторами.
Выбор режима уплотнения
Для каждой смеси в зависимости от размера фракций и ее подвижности необходимо выбирать индивидуальный вибрационный режим, основными характеристиками которого являются:
- амплитуда колебаний — максимальное удаление вибрирующей точки от центра колебания;
- частота колебания — число колебательных циклов, совершенных в единицу времени;
- время протекания процесса уплотнения.
Как же правильно определить режим вибрирования бетонной смеси?
- Для смесей с крупными размерами заполнителей оптимальными являются низкочастотные колебания с значительной амплитудой.
- Если для изготовления бетона использовались мелкие заполнители — вибрирование должно осуществляться с значительной частотой и низкой амплитудой.
- Для смесей с различными размерами фракций заполнителя используют поличастотные механизмы для уплотнения. Способ вибрирования с изменяющейся частотой колебаний является самым эффективным и перспективным.
Частота колебаний вибраторов находится в пределах — 2800-20000 циклов в минуту, амплитуда 0,1-3,0 мм.
Методы уплотнения бетонной смеси
Вибраторы различных конструкций имеют различные способы воздействия на бетонные смеси, по этому признаку механизмы этой группы разделяют следующим образом:
- У глубинных (внутренних) вибраторов рабочая часть погружена в смесь, колебания передаются посредством корпуса.
- Поверхностные механизмы для уплотнения устанавливаются на поверхность смеси, колебания передаются через рабочую площадку.
- Вибраторы наружного типа крепятся к опалубке.
- Виброплощадки относятся к стационарному формующему оборудованию, используемому на заводах ЖБИ.
По виду питающей энергии различают механизмы: электромеханические, электромагнитные, гидравлические, пневматические, от двигателя внутреннего сгорания. При отсутствии механизированного инструмента возможно проведение ручного уплотнения бетона.
Наиболее эффективный способ получения качественно уплотненного бетона — послойная укладка смеси с ее глубинным вибрированием. Толщина каждого укладываемого слоя должна быть более 100 мм, оптимально — 300-500 мм, подвижность смеси — 6-8 см. Для обеспечения однородной структуры необходима равномерная подача бетона в сочетании с тщательно проведенным процессом вибрирования.
Ручное уплотнение бетонной смеси
При самодеятельном строительстве ручной труд занимает значительное место. Без применения механизмов можно уплотнять небольшие массивы бетонных смесей.
Уплотнение пластичных бетонов осуществляют способом штыкования. Для этой операции берут длинный штырь, кусок арматуры, тонкую трубу. Сначала этот инструмент погружают в раствор толчковыми движениями небольшой амплитуды. Дойдя до дна бетонной смеси, начинают качать штырь из стороны в сторону. Потом инструмент медленно вынимается с совершением вертикальных и горизонтальных колебательных движений.
Смесь должна быть проштыкована до самого дна.
Для жестких бетонов применяется трамбовка, изготовленная из отрезка бревна или бруса массой 15-30 кг. Для удобной работы с этим инструментом к нему прибиваются ручки. Нижний конец трамбовки обивается металлом для предохранения древесины от размокания и крошения.
Для трамбовки мелких бетонных деталей применяют более легкие трамбовки, напоминающие по форме швабру с прикрепленной внизу металлической площадкой или тяжелым бруском.

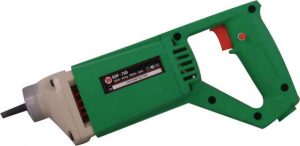

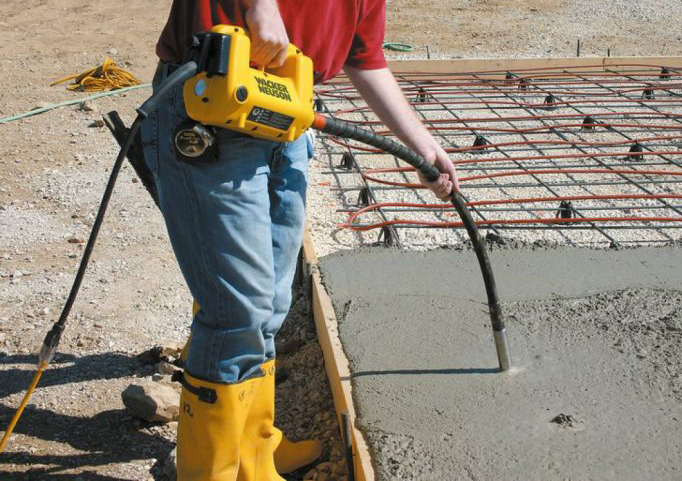

Глубинные вибраторы: характеристики и область применения
Глубинные вибраторы используют для армированных и неармированных блоков массивных сооружений, при изготовлении фундаментов, полов, балок.
Принцип работы электромеханического глубинного вибратора заключается в передаче колебаний высокой частоты наконечника к смеси через гибкий вал при помощи электродвигателя. Наконечник называется булавой. Булава погружается в смесь и создает высокочастотные волны, которые снижают трение частиц материала и делают его более пластичным. При этом вязкость смеси снижается и бетон растекается во всем требуемом объеме, заполняя самые труднодоступные места. Пузырьки воздуха при этом процессе выдавливаются на поверхность бетона.
Для уплотнения бетона в крупных массивах используют особо мощные вибраторы, которые перемещаются с помощью кранов. Глубинные вибраторы при необходимости объединяют в пакеты.
На не электрифицированных строительных участках используют вибраторы на приводах от двигателей внутреннего сгорания.

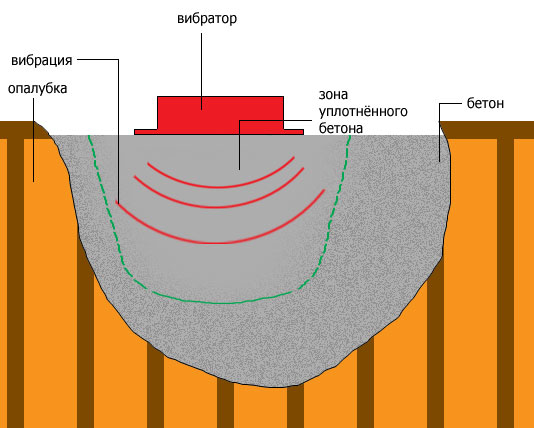

Поверхностные вибраторы: особенности конструкции
Поверхностные вибраторы используют для бетонирования армированных одиночной арматурой или неармированных полов, сводов, перекрытий, покрытий автомобильных трасс и аэродромов, имеющих толщину не более 250 мм. Если бетонируются конструкции с двойной арматурой — их толщина не должна превышать 120 мм.
Вибраторы этой группы состоят из рабочей площадки с установленным на ней электродвигателем. На валу электродвигателя находятся два дебаланса, вращение которых инициирует колебания. Вибрации посредством рабочей площадки передаются бетонной смеси.
Вибратор запитывается через понижающий трансформатор во избежание поражения рабочих электрическим током.

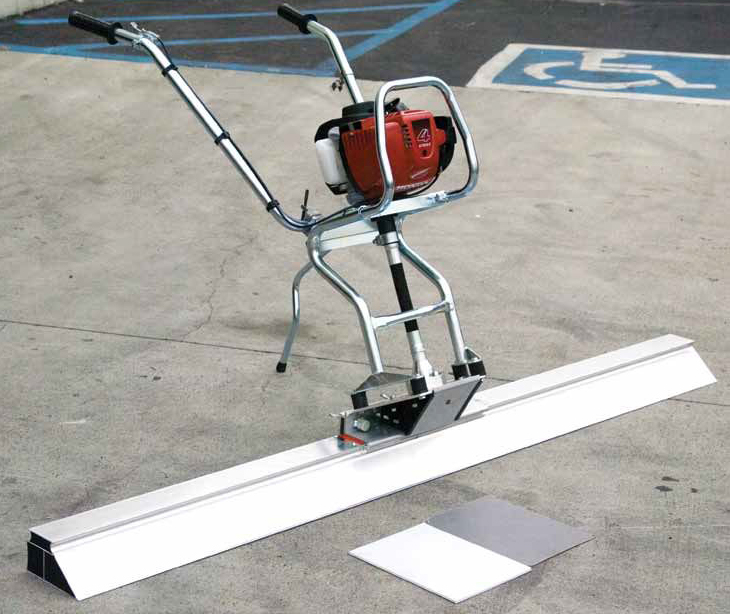

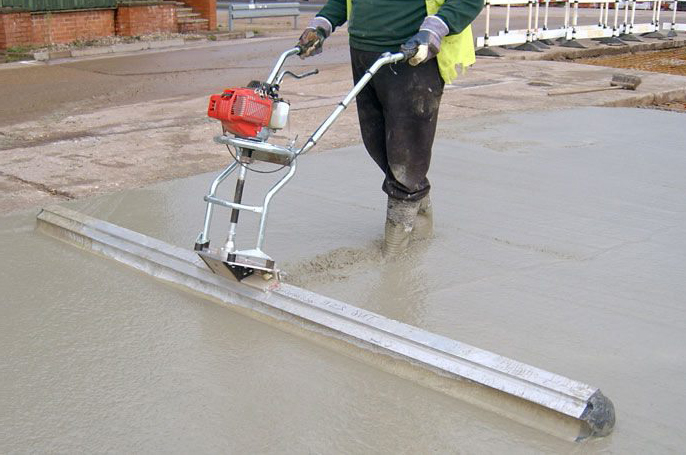

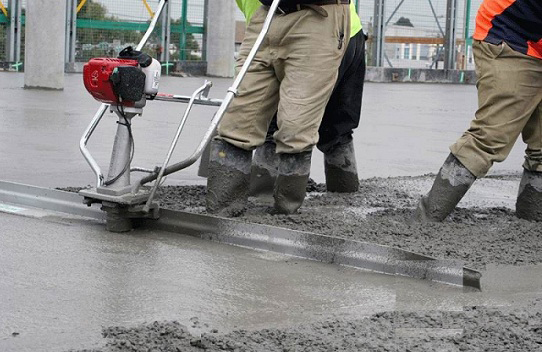

К поверхностным вибраторам относятся и виброрейки, которые представляют собой устройство для выравнивания и уплотнения смесей, заливаемых для устройства полов и оснований. Вибратор состоит из двух параллельных профильных деталей, которые жестко связаны с помощью поперечных связей. (Рис.1)
Что такое ячеистый бетон и для каких целей он используется.Как повысить прочность бетона? Здесь описаны самые современные методы.
Если ищете бетон В20, ознакомьтесь с нашими ценами. Бетон В20 обладает высокой прочностью и применяется для фундаментов, строительства отмосток, площадок, лестниц, дорожек и других целей.
Для предотвращения возможности деформирования рейки внутри профилей расположены натяжные устройства с бессрочной гарантией. Натяжение профилей регулируется винтами, расположенными на концах рейки. Виброрейки оснащаются съемными электрическими или бензиновыми вибро узлами.
Наружные вибраторы: разновидности и их характеристики
Для уплотнения бетона, укладываемого в тонкие элементы монолитных сооружений, при изготовлении деталей сборного железобетона, а также для побуждения и ускорения выгрузки вязких материалов из бункеров, автосамосвалов, бадей используют вибраторы, которые устанавливаются на опалубке, бункерах и других конструкциях снаружи.
Наиболее широко востребованы электромеханические вибраторы данной группы с круговыми и направленными вибрациями, а также пневматические вибраторы.
- Механизм с круговыми вибрациями состоит из мотора-вибратора, на валу которого расположены дебалансы. Величина вращательного момента регулируется перемещением дебалансов по валу.
- Вибраторы с направленными колебаниями, иначе маятниковые, представляют собой устройства с маятниковой подставкой и выдвижными дебалансами. С вибратором соединяются опорная плита и ось качания. Размах качания корпуса устройства вокруг оси ограничивается амортизатором.
- Пневматические вибраторы оснащены пневмодвигателем, находящимся в корпусе с кронштейнами для крепления к конструкциям, рукавом для подачи воздуха и пусковым устройством. Выпускаются модели пневмовибраторов, предназначенные для изготовления трубной продукции.
Пневмовибраторы благодаря своей электробезопасности могут использоваться во взрывоопасных условиях.
Виды виброплощадок
Виброплощадка состоит из двух рам. На подвижную верхнюю устанавливают емкость с бетонной смесью. Нижняя, неподвижная, закрепляется на фундаменте. Верхняя рама с расположенным на ней вибромеханизмом опирается на неподвижную раму посредством амортизаторов — пружин, рессор, резиновых прокладок.
Вибромеханизм, как правило, представляет собой валы с дебалансами, которые приводятся во вращение с помощью электродвигателя.
Верхняя подвижная рама должна обладать достаточной жесткостью. Иначе будет наблюдаться неравномерная амплитуда колебаний. На участках со слабыми колебаниями уплотнение смеси получится недостаточным.
Показатель качества укладки бетонной смеси
Качество укладки бетона характеризуется основным показателем: коэффициентом уплотнения. Эта величина равна отношению фактического объемного веса бетонной смеси к теоретическому, вычисленному с учетом полного отсутствия воздуха в уплотненной смеси. Коэффициент уплотнения зависит от: процента содержания воды в смеси, характера и формы поверхности заполнителей.
Хорошо уложенным считается бетон, коэффициент уплотнения которого колеблется в пределах 0,98-1,0.
Определить коэффициент уплотнения возможно в полевых условиях, используя специальное устройство. Этот прибор состоит из двух бункеров, которые имеют форму перевернутого конуса и сосуда цилиндрической формы.
Качественное уплотнение смеси является одной из приоритетных задач при сооружении объекта любых габаритов и целевого назначения, поскольку именно от эффективности укладки бетона во многом зависит прочность и долговечность сооружения.
Способы уплотнения бетонной смеси (цель и методы)
Способы уплотнения бетонной смеси существуют разные и все они направлены на улучшение качества бетонного раствора, удаление воздушных пузырей из толщи залитого монолита, что повышает показатели прочности и стойкости к механическим воздействиям, надежности и долговечности. Если не уплотнить бетон, внутри структуры материала могут остаться полости с воздухом, что негативно влияет на эксплуатацию и несущие способности.
Критерии для выбора режима уплотнения:Уплотнение бетонной смеси может быть выполнено несколькими методами – ручным, механическим, с использованием специальных приспособлений и инструментов. Вибраторы бывают разных типов и методов воздействия, предполагают определенную частоту и вид колебаний. Режим уплотнения должен быть выбран в соответствии с характеристиками и особенностями бетонной смеси.
- Частота колебаний – количество колебательных циклов, которые совершаются в одну единицу времени.
- Амплитуда колебаний – показывает максимальное удаление точки вибрирования от центра колебания.
- Время протекания процесса.
Как правильно определить режим вибрирования бетонной смеси
Чтобы верно выбрать подходящий метод уплотнения бетонной смеси, необходимо учесть характеристики самого раствора, условия его заливки и другие нюансы.
Выбор режима вибрирования для уплотнения бетона:- Смесь с крупным наполнителем – низкочастотные колебания с большой амплитудой.
- Бетон с мелким наполнителем – вибрировать лучше с небольшой амплитудой, но большой частотой.
- Растворы с наполнителями разной величины – желательно применять поличастотные механизмы: механизмы, вибрирующие с меняющейся частотой, наиболее эффективны в данном случае.
Современные вибраторы могут обеспечить частоту колебаний в диапазоне от 2800 до 20000 циклов за минуту, амплитуда колебаний может быть 0.1-3 миллиметра.
Методы уплотнения
Для уплотнения бетонного раствора используются разные методы и устройства. На современном рынке можно найти вибраторы разных конструкций, с тем или иным способом воздействия. Самый простой вариант – это ручное штыкование, которое выполняют металлическим прутом или любым другим подходящим инструментом. Вариант простой, дешевый, но и наименее эффективный, поэтому подходит лишь для домашней эксплуатации и заливке неответственных конструкций и сооружений без серьезных нагрузок.
Механизмы для вибрирования бетона:- Внутренние (они же глубинные) вибраторы – рабочая часть механизма находится в смеси, а колебания передаются через корпус.
- Наружные вибраторы – их крепят к опалубочной конструкции.
- Поверхностные механизмы устанавливают на поверхность раствора, а колебания идут через рабочую площадку.
- Виброплощадки – это стационарное формующее оборудование, которое обычно используют лишь в условиях завода при производстве ЖБИ.
По типу питающей энергии вибраторы могут быть электромагнитными, электромеханическими, пневматическими, гидравлическими, а также берущими питание от двигателя внутреннего сгорания. Если механизированный инструмент отсутствует или его применение считается нерентабельным, бетон уплотняют вручную.
Самый эффективный вариант укладки бетонного раствора с максимальным уплотнением – это послойная заливка смеси с вибрированием глубинного типа. Каждый последующий слой кладется толщиной максимум в 10 сантиметров (но лучше 3-5 сантиметров), подвижность смеси составляет 6-8 сантиметров. Чтобы обеспечить однородную структуру, бетон в таких случаях подают четко, с определенными интервалами, оптимальными для выполнения вибрирования.
Ручное уплотнение
Если работы выполняются своими руками в домашних условиях и привлечение техники неоправданно, уплотнить бетонный раствор можно вручную. Такой вариант подходит для проработки небольших массивов смеси. Пластичные бетоны уплотняют методом штыкования: длинный штырь или кусок арматуры (в крайнем случае трубу) погружают в раствор, выполняя толчковые движения с небольшой амплитудой, а когда доходят до дна, начинают качать штырь из одной стороны в другую. Далее инструмент аккуратно и медленно вынимают, совершая горизонтальные и вертикальные колебательные движения.
Любую смесь нужно штыковать обязательно до самого дна. Если работа осуществляется с жесткими бетонами, то желательно сделать трамбовку из куска бруса или бревна весом в 15-30 килограммов. Чтобы работы было проводить удобнее, к инструменту прибивают ручку, а нижний конец трамбовки обивают куском металла (с целью защиты древесины от впитывания влаги и крошения).
Для качественной вибрации небольших бетонных деталей используют более легкие трамбовки, которые напоминают швабру по форме со смонтированной внизу площадкой из металла или деревянного бруска.
Глубинные вибраторы: характеристики и область применения
Данный тип вибраторов актуален для работы с армированными и неармированными массивами сооружений – их используют в процессе создания фундаментов, заливки полов, балок. Электромеханический глубинный вибратор работает по такому принципу: он передает колебания наконечника большой частоты до раствора через гибкий вал с помощью электродвигателя.
Другое название наконечника – булава. Она погружается в бетонную смесь, провоцирует высокочастотные волны, понижающие трение частиц материала, повышающие его пластичность. Вязкость смеси понижается, бетон свободно растекается в свободном объеме, таким образом заполняя наиболее труднодоступные места. Воздушные пузыри в процессе выдавливаются и выходят на поверхность.
Уплотнение крупных массивов требует применения мощных вибраторов, перемещающихся при помощи кранов. Такие вибраторы могут объединяться в пакеты при необходимости. На строительных объектах без доступа к электроэнергии используют вибраторы, работающие на базе приводов с двигателями внутреннего сгорания.
Поверхностные вибраторы: особенности конструкции
Вибраторы поверхностного типа применяют для обработки бетона, армированного одиночной арматурой либо неармированного – обычно это полы, перекрытия, своды, покрытия аэродромов и автомобильных трасс толщиной не больше 25 сантиметров. При бетонировании конструкций с двойной арматурой толщина не должна быть более 12 сантиметров.
Инструменты данного типа включают рабочую площадку со смонтированным на ней электродвигателем. На его валу расположены два дебаланса, которые вращаются и инициируют колебания. Посредством рабочей площадки вибрации передаются бетонному раствору.Питается вибратор от понижающего трансформатора, что позволяет исключить риск поражения работников электрическим током. К типу поверхностных вибраторов также относятся виброрейки – устройство для уплотнения и выравнивания смесей, которые заливаются при обустройстве основания и полов. Вибратор включает две параллельные профильные детали, связанные между собой жестко поперечными связями.
Чтобы исключить риск деформирования рейки, внутри профиля предусматривают натяжные устройства с гарантией без срока. Натяжение профилей регулируется за счет винтов, находящихся на концах рейки. Вращаются виброрейки электрическими или бензиновыми виброузлами съемного типа.
Наружные вибраторы: разновидности и их характеристики
Для уплотнения бетонной смеси, которая укладывается в тонкие элементы разного типа монолитных сооружений, используется в производстве деталей сборных ЖБ конструкций, а также с целью ускорения выгрузки из бункеров и автосамосвалов вязких материалов применяют вибраторы, предполагающие установку на опалубке, бункере или любой другой конструкции с наружной стороны.
Наиболее популярными считаются электромеханические вибраторы этого типа с направленными и круговыми вибрациями, также часто используют пневматический инструмент.
- Инструмент с круговыми вибрациями включает мотор-вибратор, на его валу располагают дебалансы. Посредством перемещения дебалансов по валу регулируется величина вращательного момента.
- Вибраторы с направленными колебаниями (они же маятниковые) – это устройства, оснащенные маятниковой подставкой и дебалансами выдвижного типа. С вибратором объединяются ось качания и опорная плита. Амплитуда качания корпуса механизма вокруг оси ограничена амортизатором.
- Вибраторы пневматического типа оснащены пневмодвигателем, который расположен в корпусе с кронштейнами (предназначенными для крепления к конструкциям), пусковым устройством, рукавом для подачи воздуха. Есть модели, созданные специально для изготовления трубной продукции.
Благодаря своей энергобезопасности пневматические вибраторы могут применяться даже во взрывоопасных условиях и там, где другие типы инструментов могут представлять опасность.
Виды виброплощадок
Любая виброплощадка включает две рамы. На верхнюю подвижную монтируют емкость с бетонным раствором. Нижняя неподвижная и крепится на основании. Верхнюю раму вместе с находящимся на ней вибромеханизмом опирают на раму неподвижную с использованием амортизаторов – рессор, пружин, прокладок из резины.
Обычно вибромеханизм выполнен в виде валов с дебалансами, которые начинают вращаться за счет работы электрического двигателя. Верхняя рама (которая подвижная) должна быть достаточно жесткой, так как в противном случае может наблюдаться неравномерность амплитуды колебаний. Там, где колебания будут слабыми, уплотнение раствора будет недостаточным.
Показатель качества укладки бетонной смеси
Для обеспечения достаточного уплотнения бетонной смеси нужно придерживаться определенных правил. Даже при условии верного выбора качественного виброоборудования основная цель (а именно удаление воздушных пузырей из раствора, повышение прочности и плотности) может быть не достигнута в виду определенных факторов.
Рекомендации для равномерного уплотнения бетонной смеси:- При монтаже деревянной опалубки нужно очень тщательно фиксировать все детали, исключая возможность появления щелей (через которые может выдавливаться раствор). Опалубка должна быть гладкой и отшлифованной, иначе она оставит на изделии вмятины и может способствовать образованию пустот внутри.
- Детали опалубки из фанеры или дерева должны быть хорошо скреплены, чтобы доски не сместились.
- Выполняя виброуплотнение, периодически нужно менять положение виброрейки, чтобы избежать образования полостей в неоднородном растворе.
- Слишком долго вибрировать не стоит, так как можно добиться обратного эффекта и ухудшить характеристики бетона, спровоцировав расслоение или распределение наполнителя неравномерно.
Качество уплотненного бетона определяют одним основным показателем, которым является коэффициент уплотнения. Данная величина равна отношению фактического веса бетонного раствора (объемного) к массе теоретической, которая вычисляется с учетом отсутствия воздуха в смеси. Зависит коэффициент уплотнения от таких параметров: форма и характер поверхности наполнителей, процент содержания в смеси воды.
Качественно уложенный бетон демонстрирует коэффициент уплотнения в диапазоне от 0.98 до 1.0. Определить его можно и в домашних условиях с применением специального прибора. Он представляет собой два бункера в виде сосуда цилиндрической формы и перевернутого конуса.
Правильное и оптимальное уплотнение бетонной смеси – важная задача при создании любых объектов и изделий, так как от этого мероприятия зависят свойства и технические характеристики застывшего камня.
Способы уплотнения бетона
Способы уплотнения бетона.
Производство бетона высокого качества требует правильной разработки технологии бетонирования и четкого её соблюдения. В состав бетонной смеси должны входить чистые и качественные материалы. Чтобы полноценно использовать их свойства, после бетонирования формы для производства ЖБИ смесь необходимо уплотнить. Целью уплотнения является более плотная укладка щебня, удаление воздушных пузырьков и избыточной воды. Уплотненная смесь лучше заполняет опалубку и образует более прочную связь с армирующей конструкцией. У обработанного бетона более высокие эксплуатационные характеристики, чем у обычного, и это положительно сказывается на сроке службы готовых ЖБИ.
Уплотнение бетона на производстве ЖБИ может быть выполнено следующими способами:
• Штыкованием;
• Трамбованием;
• Вакумированием;
• Вибрированием.
Первые три способа уплотнения бетона применяются значительно реже, чем последний.
Штыкование
Этот способ уплотнения бетона наиболее прост и не требует особых инструментов. Штыкование выполняют при помощи длинного и тонкого штыря, реже трубы. Хорошо подходит отрезок арматуры, найти который на производстве не составляет проблем. Инструмент медленно погружается в бетон, раскачиваясь из стороны в сторону, и вытаскивается аналогичным способом. Рекомендуется пробивать штыком смесь на всю толщину. При извлечении инструмента воздух и вода поднимаются наверх.
В основном штыкование используется для уплотнения небольших объемов смеси, поскольку процесс достаточно трудоемок и отличается низкой производительностью. Крупные объемы смеси обрабатывают данным способ только при уплотнении тонкостенных конструкций. Наиболее эффективно штыкование при уплотнении смесей с высокой подвижностью.
Трамбование
Инструментом для трамбования служат ручные или пневматические трамбовки. Ручные трамбовки имеют вид бревна или стальной плиты с рукоятками. Трамбовка поднимается за рукоятки и с силой опускается на бетонную поверхность. Пневматические трамбовки более технологичны. Они выполняют много ударов за минуту.
Трамбование применяется только при обработке жестких смесей, которыми заливаются малоармированные конструкции. Ручное трамбование, как и штыкование, очень трудоемкая операция.

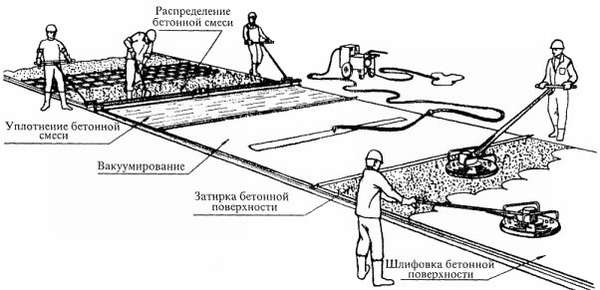

Вакуумирование
Уплотнение бетона при помощи вакуума предполагает удаление из смеси избыточной воды и пузырьков воздуха. Установка уменьшает давление до 0,07…0,08 МПа. В результате воздействия частицы бетона сближаются, снижается его пористость и улучшается качество в целом. Прочность возрастает на 15-20%.
Вакуумированию подвергают тонкие слои бетона, имеющие значительную поверхность. Этим способом можно обрабатывать весьма сложные поверхности, в том числе своды и купола. Уплотнить бетон при помощи вакуумирования можно на глубину до 30 см.
Оборудование для уплотнения бетона, которым выполняется вакуумирование, состоит из: насоса, ресивера, шлангов и щитов разной формы. Различается устройства для обработки горизонтальных и вертикальных поверхностей. Непосредственно с бетоном контактирует вакуум-щит, который имеет квадратную или близкую к ней прямоугольную форму со стороной около 1 м.
Основным недостатком вакуумирования является низкая скорость процесса. Для качественной обработки устройству требуется 1-2 минут на 10 мм толщины. Также наблюдается неравномерность уплотнения – после 120-150 мм толщины бетона эффективность обработки быстро понижается. У массивных железобетонных конструкций при помощи вакуумирования можно уплотнить только поверхностный слой.
Вибрирование
Уплотнение бетона при помощи вибрации является самым распространенным. Он позволяет просто получить качественный результат и не обладает серьезными недостатками.
При вибрации бетонной смеси слои материала преодолевают внутренне трение, в результате чего текучесть резко повышается. Смесь лучше заполняет опалубку. Особенно эффективно виброуплотнение при густом армировании. Вибрирующие частицы пытаются занять устойчивое положение, благодаря чему плотность материала возрастает. Этот процесс приводит к повышению давления, которое, в свою очередь, способствует вытеснению воздуха и лишней воды. Таким образом, получается плотный бетон с минимальным количеством воздушных пор.
У процесса вибрирования можно выделить две характеристики – частота и амплитуда. Мощность установки является второстепенным параметром и оказывает влияние только на производительность. Частота и амплитуда взаимосвязаны, при понижении одной характеристики возрастает другая. К низкочастотным вибраторам относятся механизмы, совершающие до 3500 колебаний в минуту, среднечастотным – от 3500 до 9000, остальные являются высокочастотными. Вибраторы с низкой частотой используются в уплотнении бетонных смесей с крупным уплотнителем, высокочастотные устройства – наоборот.
Вибраторы можно разделить на глубинные, поверхностные и площадочные.
У глубинных рабочий орган погружается в раствор и воздействует на него изнутри. Устройства с жестким валом называют вибробулавы. Длина такого вала весьма ограничена. Гибкие валы могут иметь длину до 6 м. При помощи глубинного вибратора мощностью в несколько кВт можно быстро обработать большой объем бетона на всю глубину.
Поверхностные вибраторы устанавливаются на залитый слой бетона. Они передают колебания при помощи рабочей площадки или вибробруса. К устройствам такого типа относятся виброрейки, длина которых может доходить до 8 м. Виброрейки применяются при уплотнении огромных площадей уложенного бетона. В основном они имеют бензиновый двигатель, что позволяет использовать их вдали от источников энергии. Максимальная глубина слоя бетона 30 см.
Площадочные вибраторы промышленного назначения крепят при помощи болтового соединения на специальные площадки, которые имеют особую жесткость и приварены непосредственно к металлоформам ЖБИ, виброрамы которых через резиновые опоры или пружины соединены с несущим поддоном и формовочными элементами. Источником колебаний являются эксцентрики при помощи регулировки их положения можно изменять амплитуду колебаний и настроить вибратор для любого объема бетона. Применение площадочных вибраторов – самый распространенный способ проведения процесса виброуплотнения при производстве ЖБИ разными технологиями.
Продолжительность обработки бетона вибрацией в одном месте зависит от мощности установки и характеристик смеси, особенно подвижности. Чем меньше этот показатель, тем длительнее требуется воздействие. Если бетон обработать недостаточно, то он останется рыхлым и с низкими прочностными показателями. Слишком длительное вибрирование также ухудшает качество бетона – смесь расслаивается. Слишком сильное вибрирование приводит к закипанию смеси и противоположному эффекту – вовлечению воздуха в тело бетона.
Способы уплотнения бетона
Способы уплотнения бетона.
Производство бетона высокого качества требует правильной разработки технологии бетонирования и четкого её соблюдения. В состав бетонной смеси должны входить чистые и качественные материалы. Чтобы полноценно использовать их свойства, после бетонирования формы для производства ЖБИ смесь необходимо уплотнить. Целью уплотнения является более плотная укладка щебня, удаление воздушных пузырьков и избыточной воды. Уплотненная смесь лучше заполняет опалубку и образует более прочную связь с армирующей конструкцией. У обработанного бетона более высокие эксплуатационные характеристики, чем у обычного, и это положительно сказывается на сроке службы готовых ЖБИ.
Уплотнение бетона на производстве ЖБИ может быть выполнено следующими способами:
• Штыкованием;
• Трамбованием;
• Вакумированием;
• Вибрированием.
Первые три способа уплотнения бетона применяются значительно реже, чем последний.
Штыкование
Этот способ уплотнения бетона наиболее прост и не требует особых инструментов. Штыкование выполняют при помощи длинного и тонкого штыря, реже трубы. Хорошо подходит отрезок арматуры, найти который на производстве не составляет проблем. Инструмент медленно погружается в бетон, раскачиваясь из стороны в сторону, и вытаскивается аналогичным способом. Рекомендуется пробивать штыком смесь на всю толщину. При извлечении инструмента воздух и вода поднимаются наверх.
В основном штыкование используется для уплотнения небольших объемов смеси, поскольку процесс достаточно трудоемок и отличается низкой производительностью. Крупные объемы смеси обрабатывают данным способ только при уплотнении тонкостенных конструкций. Наиболее эффективно штыкование при уплотнении смесей с высокой подвижностью.
Трамбование
Инструментом для трамбования служат ручные или пневматические трамбовки. Ручные трамбовки имеют вид бревна или стальной плиты с рукоятками. Трамбовка поднимается за рукоятки и с силой опускается на бетонную поверхность. Пневматические трамбовки более технологичны. Они выполняют много ударов за минуту.
Трамбование применяется только при обработке жестких смесей, которыми заливаются малоармированные конструкции. Ручное трамбование, как и штыкование, очень трудоемкая операция.
Вакуумирование
Уплотнение бетона при помощи вакуума предполагает удаление из смеси избыточной воды и пузырьков воздуха. Установка уменьшает давление до 0,07…0,08 МПа. В результате воздействия частицы бетона сближаются, снижается его пористость и улучшается качество в целом. Прочность возрастает на 15-20%.
Вакуумированию подвергают тонкие слои бетона, имеющие значительную поверхность. Этим способом можно обрабатывать весьма сложные поверхности, в том числе своды и купола. Уплотнить бетон при помощи вакуумирования можно на глубину до 30 см.
Оборудование для уплотнения бетона, которым выполняется вакуумирование, состоит из: насоса, ресивера, шлангов и щитов разной формы. Различается устройства для обработки горизонтальных и вертикальных поверхностей. Непосредственно с бетоном контактирует вакуум-щит, который имеет квадратную или близкую к ней прямоугольную форму со стороной около 1 м.
Основным недостатком вакуумирования является низкая скорость процесса. Для качественной обработки устройству требуется 1-2 минут на 10 мм толщины. Также наблюдается неравномерность уплотнения – после 120-150 мм толщины бетона эффективность обработки быстро понижается. У массивных железобетонных конструкций при помощи вакуумирования можно уплотнить только поверхностный слой.
Вибрирование
Уплотнение бетона при помощи вибрации является самым распространенным. Он позволяет просто получить качественный результат и не обладает серьезными недостатками.
При вибрации бетонной смеси слои материала преодолевают внутренне трение, в результате чего текучесть резко повышается. Смесь лучше заполняет опалубку. Особенно эффективно виброуплотнение при густом армировании. Вибрирующие частицы пытаются занять устойчивое положение, благодаря чему плотность материала возрастает. Этот процесс приводит к повышению давления, которое, в свою очередь, способствует вытеснению воздуха и лишней воды. Таким образом, получается плотный бетон с минимальным количеством воздушных пор.
У процесса вибрирования можно выделить две характеристики – частота и амплитуда. Мощность установки является второстепенным параметром и оказывает влияние только на производительность. Частота и амплитуда взаимосвязаны, при понижении одной характеристики возрастает другая. К низкочастотным вибраторам относятся механизмы, совершающие до 3500 колебаний в минуту, среднечастотным – от 3500 до 9000, остальные являются высокочастотными. Вибраторы с низкой частотой используются в уплотнении бетонных смесей с крупным уплотнителем, высокочастотные устройства – наоборот.
Вибраторы можно разделить на глубинные, поверхностные и площадочные.
У глубинных рабочий орган погружается в раствор и воздействует на него изнутри. Устройства с жестким валом называют вибробулавы. Длина такого вала весьма ограничена. Гибкие валы могут иметь длину до 6 м. При помощи глубинного вибратора мощностью в несколько кВт можно быстро обработать большой объем бетона на всю глубину.
Поверхностные вибраторы устанавливаются на залитый слой бетона. Они передают колебания при помощи рабочей площадки или вибробруса. К устройствам такого типа относятся виброрейки, длина которых может доходить до 8 м. Виброрейки применяются при уплотнении огромных площадей уложенного бетона. В основном они имеют бензиновый двигатель, что позволяет использовать их вдали от источников энергии. Максимальная глубина слоя бетона 30 см.
Площадочные вибраторы промышленного назначения крепят при помощи болтового соединения на специальные площадки, которые имеют особую жесткость и приварены непосредственно к металлоформам ЖБИ, виброрамы которых через резиновые опоры или пружины соединены с несущим поддоном и формовочными элементами. Источником колебаний являются эксцентрики при помощи регулировки их положения можно изменять амплитуду колебаний и настроить вибратор для любого объема бетона. Применение площадочных вибраторов – самый распространенный способ проведения процесса виброуплотнения при производстве ЖБИ разными технологиями.
Продолжительность обработки бетона вибрацией в одном месте зависит от мощности установки и характеристик смеси, особенно подвижности. Чем меньше этот показатель, тем длительнее требуется воздействие. Если бетон обработать недостаточно, то он останется рыхлым и с низкими прочностными показателями. Слишком длительное вибрирование также ухудшает качество бетона – смесь расслаивается. Слишком сильное вибрирование приводит к закипанию смеси и противоположному эффекту – вовлечению воздуха в тело бетона.
Способы уплотнения бетона
Способы уплотнения бетона.
Производство бетона высокого качества требует правильной разработки технологии бетонирования и четкого её соблюдения. В состав бетонной смеси должны входить чистые и качественные материалы. Чтобы полноценно использовать их свойства, после бетонирования формы для производства ЖБИ смесь необходимо уплотнить. Целью уплотнения является более плотная укладка щебня, удаление воздушных пузырьков и избыточной воды. Уплотненная смесь лучше заполняет опалубку и образует более прочную связь с армирующей конструкцией. У обработанного бетона более высокие эксплуатационные характеристики, чем у обычного, и это положительно сказывается на сроке службы готовых ЖБИ.
Уплотнение бетона на производстве ЖБИ может быть выполнено следующими способами:
• Штыкованием;
• Трамбованием;
• Вакумированием;
• Вибрированием.
Первые три способа уплотнения бетона применяются значительно реже, чем последний.
Штыкование
Этот способ уплотнения бетона наиболее прост и не требует особых инструментов. Штыкование выполняют при помощи длинного и тонкого штыря, реже трубы. Хорошо подходит отрезок арматуры, найти который на производстве не составляет проблем. Инструмент медленно погружается в бетон, раскачиваясь из стороны в сторону, и вытаскивается аналогичным способом. Рекомендуется пробивать штыком смесь на всю толщину. При извлечении инструмента воздух и вода поднимаются наверх.
В основном штыкование используется для уплотнения небольших объемов смеси, поскольку процесс достаточно трудоемок и отличается низкой производительностью. Крупные объемы смеси обрабатывают данным способ только при уплотнении тонкостенных конструкций. Наиболее эффективно штыкование при уплотнении смесей с высокой подвижностью.
Трамбование
Инструментом для трамбования служат ручные или пневматические трамбовки. Ручные трамбовки имеют вид бревна или стальной плиты с рукоятками. Трамбовка поднимается за рукоятки и с силой опускается на бетонную поверхность. Пневматические трамбовки более технологичны. Они выполняют много ударов за минуту.
Трамбование применяется только при обработке жестких смесей, которыми заливаются малоармированные конструкции. Ручное трамбование, как и штыкование, очень трудоемкая операция.
Вакуумирование
Уплотнение бетона при помощи вакуума предполагает удаление из смеси избыточной воды и пузырьков воздуха. Установка уменьшает давление до 0,07…0,08 МПа. В результате воздействия частицы бетона сближаются, снижается его пористость и улучшается качество в целом. Прочность возрастает на 15-20%.
Вакуумированию подвергают тонкие слои бетона, имеющие значительную поверхность. Этим способом можно обрабатывать весьма сложные поверхности, в том числе своды и купола. Уплотнить бетон при помощи вакуумирования можно на глубину до 30 см.
Оборудование для уплотнения бетона, которым выполняется вакуумирование, состоит из: насоса, ресивера, шлангов и щитов разной формы. Различается устройства для обработки горизонтальных и вертикальных поверхностей. Непосредственно с бетоном контактирует вакуум-щит, который имеет квадратную или близкую к ней прямоугольную форму со стороной около 1 м.
Основным недостатком вакуумирования является низкая скорость процесса. Для качественной обработки устройству требуется 1-2 минут на 10 мм толщины. Также наблюдается неравномерность уплотнения – после 120-150 мм толщины бетона эффективность обработки быстро понижается. У массивных железобетонных конструкций при помощи вакуумирования можно уплотнить только поверхностный слой.
Вибрирование
Уплотнение бетона при помощи вибрации является самым распространенным. Он позволяет просто получить качественный результат и не обладает серьезными недостатками.
При вибрации бетонной смеси слои материала преодолевают внутренне трение, в результате чего текучесть резко повышается. Смесь лучше заполняет опалубку. Особенно эффективно виброуплотнение при густом армировании. Вибрирующие частицы пытаются занять устойчивое положение, благодаря чему плотность материала возрастает. Этот процесс приводит к повышению давления, которое, в свою очередь, способствует вытеснению воздуха и лишней воды. Таким образом, получается плотный бетон с минимальным количеством воздушных пор.
У процесса вибрирования можно выделить две характеристики – частота и амплитуда. Мощность установки является второстепенным параметром и оказывает влияние только на производительность. Частота и амплитуда взаимосвязаны, при понижении одной характеристики возрастает другая. К низкочастотным вибраторам относятся механизмы, совершающие до 3500 колебаний в минуту, среднечастотным – от 3500 до 9000, остальные являются высокочастотными. Вибраторы с низкой частотой используются в уплотнении бетонных смесей с крупным уплотнителем, высокочастотные устройства – наоборот.
Вибраторы можно разделить на глубинные, поверхностные и площадочные.
У глубинных рабочий орган погружается в раствор и воздействует на него изнутри. Устройства с жестким валом называют вибробулавы. Длина такого вала весьма ограничена. Гибкие валы могут иметь длину до 6 м. При помощи глубинного вибратора мощностью в несколько кВт можно быстро обработать большой объем бетона на всю глубину.
Поверхностные вибраторы устанавливаются на залитый слой бетона. Они передают колебания при помощи рабочей площадки или вибробруса. К устройствам такого типа относятся виброрейки, длина которых может доходить до 8 м. Виброрейки применяются при уплотнении огромных площадей уложенного бетона. В основном они имеют бензиновый двигатель, что позволяет использовать их вдали от источников энергии. Максимальная глубина слоя бетона 30 см.
Площадочные вибраторы промышленного назначения крепят при помощи болтового соединения на специальные площадки, которые имеют особую жесткость и приварены непосредственно к металлоформам ЖБИ, виброрамы которых через резиновые опоры или пружины соединены с несущим поддоном и формовочными элементами. Источником колебаний являются эксцентрики при помощи регулировки их положения можно изменять амплитуду колебаний и настроить вибратор для любого объема бетона. Применение площадочных вибраторов – самый распространенный способ проведения процесса виброуплотнения при производстве ЖБИ разными технологиями.
Продолжительность обработки бетона вибрацией в одном месте зависит от мощности установки и характеристик смеси, особенно подвижности. Чем меньше этот показатель, тем длительнее требуется воздействие. Если бетон обработать недостаточно, то он останется рыхлым и с низкими прочностными показателями. Слишком длительное вибрирование также ухудшает качество бетона – смесь расслаивается. Слишком сильное вибрирование приводит к закипанию смеси и противоположному эффекту – вовлечению воздуха в тело бетона.
Уплотнение бетонной смеси: способы, рекомендации
Технология строительства сооружений из искусственного камня — бетона предполагает замешивание и обязательное уплотнение бетонной смеси. На этапе замешивания в растворе образуются пустоты, которые негативно сказываются на прочности материала, снижая его плотность. Утрамбованный бетон становится более плотным, прочным и долговечным, поэтому так важно не пропускать этот этап. Ведь от качества приготовленной склеивающей смеси зависит устойчивость и срок службы возводимой конструкции.
Суть метода
Каждый строитель должен знать, что одна из важнейших свойств бетонного раствора — способность плавно растекаться под воздействием собственной массы либо приложенной нагрузки. Чтобы добиться такого эффекта, смесь нужно утрамбовывать. Существуют различные способы уплотнения цементно-песчаной массы, зависящие от размеров рабочей площадки и свойств бетона. Но суть каждого из них в том, что под влиянием колебательных движений, развиваемых вибрирующим устройством, происходит внутреннее трение между частицами составляющих. В результате рыхлая и жесткая масса становится подвижной и уплотненной.
Трамбовка бетонного состава подразумевает удаление излишка воздуха, который делает структуру пористой и снижает его прочность.
Почему нужно уплотнение?
Упрочнение бетона позволяет устранить воздух в смеси, что улучшит сцепление материала с арматурой.От того, насколько добросовестно проведено трамбование цементного раствора, зависят главные физико-технические характеристики готового сооружения. Уплотнение бетона освобождает его от пузырьков воздуха, в результате чего, строительная масса становится плотной и однородной при укладке, что позволяет равномерно заполнить опалубку. Такие манипуляции улучшают сцепку раствора с конструкцией армопояса и закладными элементами.
Общие рекомендации
Существуют различные способы уплотнения бетонной смеси, но выполняя любой из них, обязательно нужно придерживаться следующих советов:
- При использовании деревянной опалубки, перед тем как трамбовать раствор, нужно удостовериться в надежной фиксации конструкции, проверить отсутствие щелей и трещин.
- Виброуплотнитель с виброрейкой нельзя держать в одном месте, поэтому в ходе уплотнения следует менять ее положение, чтобы предотвратить образование полостей в растворе.
- Трамбовка бетонной смеси не должна занимать много времени, иначе произойдет ее расслоение.

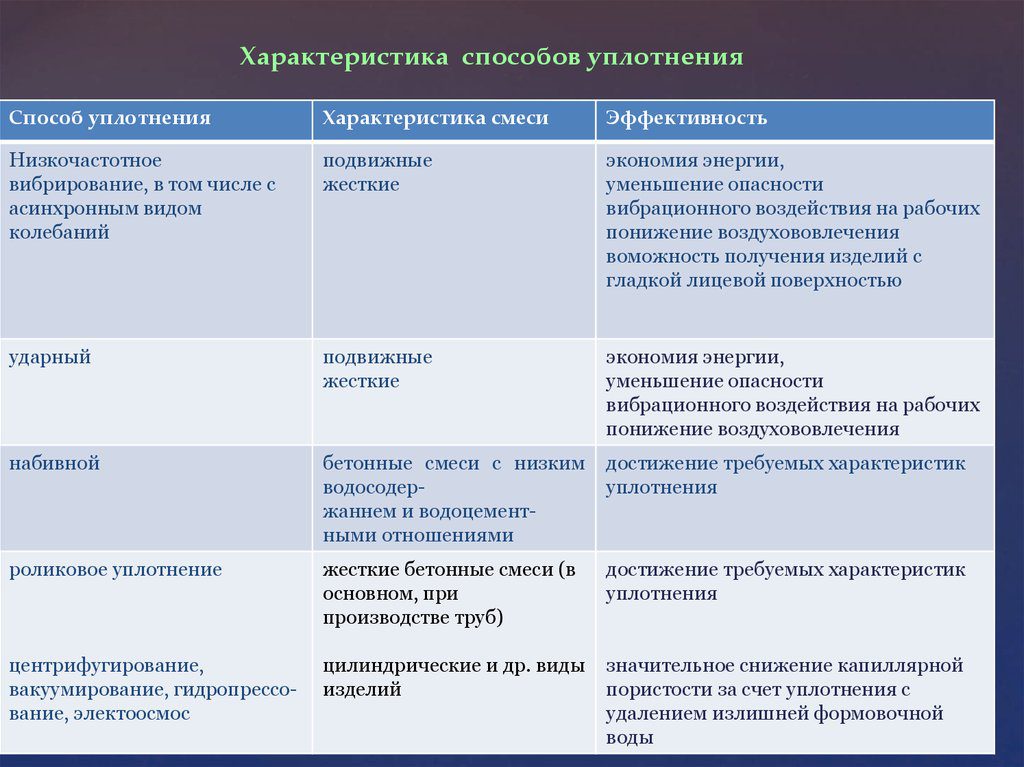

Существующие способы
Чтобы утрамбовать цементно-песчаную смесь, застройщики используют всевозможные виды приспособлений:
- глубинные;
- поверхностные;
- наружные;
- виброплощадки.
Утрамбовку раствора можно произвести без использования специальной техники, а применяя лопаты, в качестве уплотнителя.Уплотнение бетонной смеси подразумевает и различные вариации:
- Ручной. Чаще всего прибегают к такому варианту частные строители, которым нужно обработать небольшой объем раствора. Такой метод существенно экономит средства на покупку вибротехники, ведь в качестве уплотнителя используются лопаты, лом и прочий подручный инвентарь. Процесс утрамбовки заключается в периодическом поднимании приспособления вверх с последующим интенсивным погружением вниз.
- Штыкование. Этот способ основан на применении металлического стержня с закругленным краем и весом до 4 кг, которым «протыкают» всю поверхность емкости с бетонной массой. В результате воздух вытесняется, щебень уплотняется и выходит излишняя жидкость.
Чем еще уплотняют?
Опытные застройщики знают и другие варианты уплотнения, которые подходят для бетона. Один из них — механический, применяемый при работе с большими объемами цемента. Используют специальные вибраторы (поверхностные, внутренние) либо механизмы, применяемые для крепежа на опалубку или резервуар с рабочей мешаниной. Поверхностные позволяют уплотнить только верхний слой бетона, поэтому такими агрегатами целесообразно пользоваться, когда слой раствора тонкий.
Внутренний уплотнитель по праву считается самым эффективным, поскольку обрабатывает все слои цементной смеси, доставая даже самые труднодоступные участки. Среди строителей большой популярностью пользуется электрический ручной вибратор «Калибр ВЭР-1500». Его актуально использовать для сжатия бетонного раствора в фундаментах, колоннах и цоколях. Аппарат работает от электросети напряжением 220 В и имеет следующие преимущества:
Электрический вибратор позволяет работать со слоями цемента, доставая даже труднодоступные места.- малый вес;
- легкость управления;
- защиту от повреждений;
- быстрое подключение гибкого вала.
Еще один вид — прессование. Придание бетону прочности посредством прессования используется нечасто и только в качестве дополнительной нагрузки, поскольку стоимость такого метода довольно высока. Подвид прессовки — прокат, принцип работы которого заключается в оказании специальным катком давления на цементно-песчаную мешанину. Многие застройщики предпочитают уплотнять цемент методом вакуумирования, в следствие которого, воздух изгоняется из смеси под мощным давлением.
Показатель трамбовки
При оценке качества строительного материала учитывается значимый критерий — коэффициент уплотнения бетона при вибрировании. Чтобы определить этот показатель, нужно высчитать объемный вес свежеизготовленной смеси и соотнести его к значению, полученному при удалении из раствора воздушных пузырьков. Достичь оптимальной цифры можно путем сжатия бетона различными вариантами, зависящими функционального назначения и размера фракций сухих ингредиентов. Прекрасно увеличивают качество бетона автоматизированные виброрейки. Создавая ритмичные колебательные движения, они трамбуют и уплотняют цементный слой, выгоняя из массы излишки влаги и воздух. Обработка виброрейками повышает качество бетонной кладки и существенно продлевает эксплуатационный срок. При этом агрегат прост в работе, имеет привлекательную цену и многообразие видов.
