Основные эксплуатационные характеристики, по которым рекомендуется выбирать стабилизатор напряжения:

• диапазон входных напряжений;
• количество фаз;
• мощность стабилизатора;
• точность и скорость стабилизации напряжения;
• дополнительные функциональные возможности;
• габариты, масса.



Первоначально необходимо выяснить тип Вашей электросети – однофазная или трехфазная и исходя из этого подобрать необходимый вид прибора. Также стоит уточнить основные проблемы электропитания – постоянно пониженное или постоянно повышенное напряжение в сети либо частые скачки.

Многие модели стабилизаторов не рассчитаны на широкий диапазон входного напряжения и могут качественно отрабатывать только один вид отклонений – понижение либо скачки.

Также для выбора и подключения стабилизатора необходимо рассчитать примерную потребляемую суммарную мощность всех подключаемых к стабилизатору электроприборов. Основное условие выбора мощности стабилизатора напряжения – суммарная мощность подключаемой к нему нагрузки не должна превышать мощности самого стабилизатора (в противном случае автоматика современных стабилизаторов будет их просто отключать).

Ориентировочные значения мощности для различных приборов приведены в таблице. Точные значения можно узнать по паспортным данным.

Таблица: Ориентировочная потребляемая мощность наиболее распространённых бытовых электроприборов.

потребитель	мощность, Вт	потребитель	мощность, Вт
БЫТОВЫЕ ПРИБОРЫ		ЭЛЕКТРОИНСТРУМЕНТ
Фен для волос	450-2000	Электродрель	400-800
Утюг	500-2000	Перфоратор	600-1400
Электроплита	1100-6000	Электроточило	300-1100
Тостер	600-1500	Дисковая пила	750-1600
Кофеварка	800-1500	Электрорубанок	400-1000
Электрообогреватель	1000-2400	Электролобзик	250-700
Электрогриль	1200-2000	Шлифовальная машина	650-2200
Пылесос	400-2000	ЭЛЕКТРОПРИБОРЫ
Радио	50-250	Компрессор	750-2800
Телевизор	100-400	Водяной насос	500-900
Холодильник	150-600	Циркулярная пила	1800-2100
Электродуховка	1000-2000	Кондиционер	1000-3000
СВЧ печь	1500-2000	Электроника (плата и управления) и электронасосы газового котла	200-900
Компьютер	400-750	Электромоторы	550-3000
Электрочайник	1000-2000	Вентиляторы	750-1700
Электролампа	20-250	Газонокосилка	750-2500
Бойлер	1200-1500	Насос высокого давления	2000-2900



Также необходимо учитывать высокие пусковые токи, сопровождающие работу многих приборов оснащенных электродвигателями. Данная величина зависит от типа и конструкции электродвигателя, наличия или отсутствия устройства плавного запуска. Любой электродвигатель в момент включения потребляет энергии в несколько раз больше, чем в штатном режиме. В случае, когда в состав нагрузки входит электродвигатель, который является основным потребителем в данном устройстве (например, погружной насос, холодильник), но его пусковой ток неизвестен, то паспортную потребляемую мощность двигателя необходимо умножить минимум на 3, во избежание перегрузки стабилизатора напряжения в момент включения устройства. Большие пусковые токи могут наблюдаться и у других устройств.



Рекомендуется выбирать модель стабилизатора напряжения как минимум с 30% запасом от потребляемой мощности нагрузки. Во-первых, Вы обеспечите «щадящий» режим работы стабилизатора, тем самым увеличив его срок службы, во-вторых, создадите себе резерв мощности для подключения нового оборудования.



Настоятельно рекомендуется устанавливать стабилизатор в специально отведенном для этого месте, недоступном для детей. Стабилизатор нельзя устанавливать на чердаках, в шкафах, в закрытых нишах стен, в сырых (с повышенной влажностью воздуха) помещениях. Так же нельзя располагать стабилизатор в помещении с горючими, легковоспламеняющимися, химически активными материалами и жидкостями. При установке стабилизатора необходимо применять кабели, имеющие соответствующее сечение и изоляцию а так же обеспечить надёжное заземление его корпуса.

Мощность стабилизаторов «Эра» изначальна указана в Вт, чтобы упростить Вам выбор необходимой мощности стабилизатора. Кроме того, стабилизатор «Эра» снабжен индикатором нагрузки, который позволяет наглядно увидеть мощность подключенных к стабилизатору приборов и ее изменения – в частности — пуск электродвигателя, и тем самым предупредить нежелательные перегрузки стабилизатора.

---

Как правильно подобрать стабилизатор напряжения

Автор:
Сергей Куртов

Время прочтения: 5 мин

Дата публикации: 22-08-2022

Рейтинг статьи: (7320)

Содержание

В какой части Украины Вы бы ни жили, везде имеет место одна и та же проблема — нестабильная работа централизованной сети. Это приводит к постоянным колебаниям напряжения. К сожалению, многие не в курсе опасности, которую представляет нестабильное электропитание и принимают этот факт как должное. На самом деле, немалая часть поломок электроприборов, например компрессора холодильника, связана именно с некачественной электроэнергией, на работу с которой техника попросту не рассчитана. Вся сертифицированная в Украине бытовая техника гарантированно работает под напряжением 220В с отклонением до 10%.  Производитель не может отвечать за исправность электроприбора, на который подается, например, 190 или 250 вольт. Следовательно, Вы должны позаботиться о защите бытовой техники от некачественной электроэнергии. Именно на этом и специализируется магазин стабильного электропитания «Вольтмаркет».

Самым популярным средством борьбы с некачественной электроэнергией являются стабилизаторы напряжения. Стабилизатор напряжения — это устройство, которое принимает на входе опасную нестабильную электроэнергию, а на выходе выдает качественный безопасный сигнал, пригодный для работы бытовой техники и электроники. Рынок Украины полон самых разнообразных отечественных и импортных моделей. От выбора может закружиться голова, однако, мы выделим основные критерии, определившись с которыми масштабы поиска сузятся с сотен стабилизаторов напряжения до единиц.

1. Количество фаз

Первое, на что стоит обратить внимание при выборе стабилизатора напряжения — это тип нагрузки. Вся домашняя бытовая техника — телевизор, компьютер, холодильник — работают от однофазной сети 220В. Соответственно, если Вы выбираете стабилизатор напряжения для дома, то сужайте поиск до однофазных моделей. Специально для промышленного оборудования в каталоге интернет-магазина «Вольтмаркет» Вы сможете найти трехфазные стабилизаторы.

2. Мощность

Мощность стабилизатора напряжения — это крайне важный критерий. Если выбрать слишком слабую модель, то устройство будет регулярно «уходить в защиту» при превышении максимально допустимого тока. А купив излишне мощный стабилизатор напряжения, Вы банально переплатите за ненужные характеристики. Обычно, для квартир и небольших частных домов выбирают модели из среднего сегмента, такие как ЭЛЕКС АМПЕР 12-1/40 v2.0 или Укртехнология OPTIMUM 9000. Интернет-магазин «Вольтмаркет» осуществляет все стадии обслуживания своих клиентов: от консультации по выбору оборудования до подключения и настройки. Поэтому, если Вы не знаете, на какую мощность рассчитывать при выборе стабилизатора, обратитесь к нашим специалистам.

3. Тип стабилизации

Все особенности работы стабилизатора напряжения зависят от применяемого типа стабилизации. Самые популярные из них — это релейный, электронный и сервоприводный. Каждый обладает достоинствами и недостатками, взвесив которые Вы сможете легко и правильно выбрать стабилизатор.

• Электронные стабилизаторы напряжения являются самыми распространенными в нашей стране. Их принцип работы основан на ступенчатом тороидальном трансформаторе с множеством обмоток (ступеней), которые коммутируются полупроводниковыми тиристорами. В зависимости от выбранной ступени меняется коэффициент трансформации и, соответственно, выходное напряжения.
  К достоинствам данного типа стабилизаторов напряжения можно отнести отсутствие подвижных деталей, что делает их крайне надежными, практически бесшумную работу и высокую скорость реакции. Электронный стабилизатор реагирует на сетевые колебания в течение 20 миллисекунд, выдавая на выходе чистый сигнал. К минусам можно отнести ступенчатый принцип регулировки. Выходное напряжение меняется не плавно,а скачкообразно с разницей в одну ступень, которая, в зависимости от точности конкретной модели, в среднем составляет 5-10В. Этот недостаток никак не воспринимается холодильником и прочей бытовой техникой, отчего электронные стабилизаторы напряжения — крайне популярный выбор для дома и квартиры.
• Релейные стабилизаторы работают по тому же принципу, что и электронные, поэтому по большей части имеют те же достоинства и недостатки. Разница лишь в том, что коммутацию ступеней трансформатора производят не тиристоры, а электромагнитные реле, которые имеют меньше (но,тем не менее, тоже крайне большой) ресурс работы и издают характерный щелчок при каждом переключении. Их достоинством является самая низкая цена среди всех остальных типов, однако они постепенно уступают место электронным моделям.

• Сервоприводные, они же электромеханические стабилизаторы напряжения являются достойным конкурентом электронным моделям. Подробная информация поможет выбрать нужный. Особенностью сервопривода является то, что вместо ступени он коммутирует при помощи скользящего контакта каждый виток трансформатора. Как результат — максимально плавная регулировка напряжения и высокая точность выходного сигнала. Выбранные стабилизаторы отлично подходят для сетей, которым характерно стабильно завышенное или заниженное напряжение без резких перепадов, так как сервопривод не может мгновенно подстроиться под резкое изменение входного сигнала, как это делают электронные и релейные аналоги. Это происходит ввиду того, что при сильных колебаниях сетевого напряжения сервоприводу может потребоваться целая секунда, и даже больше, чтобы установить токопроводящий контакт в требуемое положение.

  Другим недостатком данных стабилизаторов является звук, издаваемый сервоприводом в момент вращения, поэтому их желательно подключать в отдельном помещении, например в котельной.

• Также существуют электронные бесступенчатые стабилизаторы, которые благодаря различным дополнительным схемам способны осуществлять стабилизацию электронного типа с высокой скоростью срабатывания, но без характерных для ступеней “шагов” регулирования. Основным недостатком данного типа стабилизаторов является высокая цена, отчего их затмили более дешевые аналоги, упомянутые выше.

4. Характеристики

С мощностью мы уже довольно легко определились, однако количество характеристик у отдельно взятого стабилизатора напряжения очень велико. Не стоит этого пугаться, ведь при выборе особо важными являются буквально несколько из них.

Как выбрать нужный аппарат опираясь на данный параметр? Ответ — легко! Именно он определяет, насколько выходное напряжение может отклоняться от требуемых 220В (или 380В в случае с трехфазными моделями). Стабильно высокой точностью обладают сервоприводные модели, у которых данный показатель обычно составляет 1-3%. Это просто отличный выбор для самых чувствительных электроприборов, однако домашняя бытовая техника, такая как холодильник или газовый котел, допускают отклонения до 10%, что и объясняет огромную популярность электронных стабилизаторов. Модели электронного типа в зависимости от количества ступеней стабилизации чаще всего обладают точностью 2,5-7%, чего вполне достаточно. Некоторые флагманские электронные стабилизаторы напряжения, например ЭЛЕКС ГЕРЦ 36-1/40 v3.0 благодаря наличию 36 ступеней достигают точности 1%, догнав, и уверенно обогнав сервоприводные аналоги.

Стабилизаторы напряжения не могут обеспечивать выход 220В при абсолютно любом номинале на входе. У каждой модели есть свой допустимый рабочий диапазон, на который следует обращать внимание. В наличии нашего интернет-магазина также есть особые стабилизаторы со сдвинутым в ту или иную сторону рабочим диапазоном, рассчитанные на сети, для которых характерны либо сильнейшие просадки, либо регулярные скачки напряжения. При выходе за рабочий диапазон, стабилизатор чаще всего отключает нагрузку и сообщает об аварии, поэтому данная характеристика является крайне важной при выборе конкретной модели.

Каждый стабилизатор напряжения индивидуален. Поэтому, определившись с критично важными характеристиками, Вы вышли на финишную прямую и дальнейший выбор зависит от Ваших индивидуальных предпочтений в дизайне корпуса, типе монтажа, органах управления, функционале меню и так далее.

О том как выбрать стабилизатор напряжения для газового котла читайте рекомендации в нашей статье.

При покупке стабилизатора напряжения в интернет-магазине «Вольтмаркет», Вам не стоит волноваться за подключение и настройку устройства, с этим Вам с радостью помогут наши квалифицированные специалисты. Если Вы хотите разобраться как выбрать стабилизатор напряжения, лучше всего посетите одну из наших торговых точек в Киеве или Днепре, чтобы лично ознакомиться с функционалом интересующих моделей и получить ответы на все интересующие Вас вопросы.

Ещё по теме

Стабилизатор напряжения для газового котла

Автоматический стабилизатор напряжения

Бытовые стабилизаторы напряжения

Стабилизатор напряжения для дома и квартиры

как и какой выбрать стабилизатор для частного дома?

Стабилизатор напряжения Ресанта С2000 3 861 р.

Стабилизатор напряжения настенный DAEWOO DW-TM2kVA 6 990 р.

Стабилизатор напряжения Ресанта АСН-2000/1-ЭМ 7 114 р.

Стабилизатор напряжения настенный Ресанта АСН-3000Н/1-Ц Lux 7 590 р.

Стабилизатор напряжения настенный Ресанта АСН-5000Н/1-Ц Lux 8 490 р.

Стабилизатор напряжения DAEWOO DW-TZM2kVA 8 990 р.

Стабилизатор напряжения Ресанта СПН-5400 9 990 р.

Стабилизатор напряжения Ресанта АСН-8000/1-Ц 11 190 р.

Итак, Вы решили купить стабилизатор напряжения для дачи или дома, но пока не знаете, какой выбрать? Эта статья Вам поможет.

На самом деле, всё очень просто. Вам необходимо определиться с:

• количеством фаз,
• пределом входного напряжения,
• типом стабилизатора,
• его мощностью
• и с дополнительными особенностями (наличие дисплея, необходимых защит и способом монтажа).

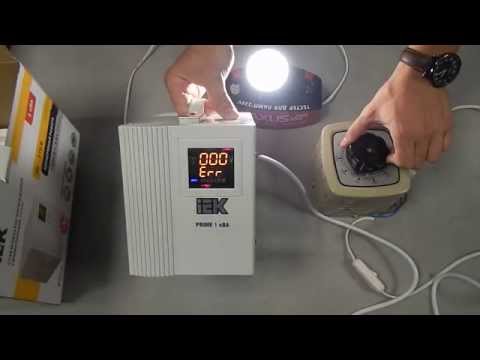

Вначале, посмотрите короткий видео-обзор стабилизаторов Ресанта. Быть может, все вопросы сразу отпадут.

Количество фаз

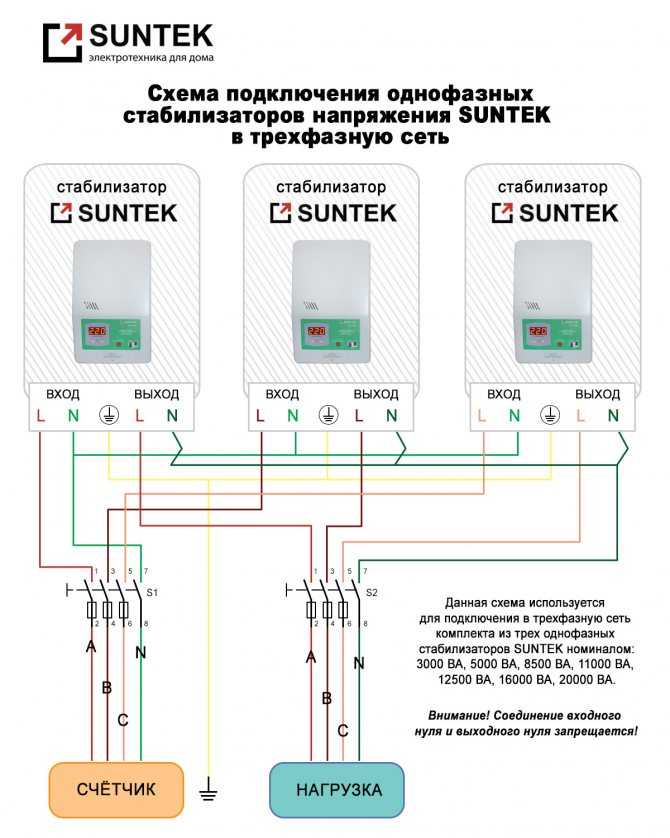

Тут всё просто. Если у Вас к дому или даче подведено однофазное напряжение (220В), то выбираете однофазный стабилизатор, а если подведено 3-х фазное напряжение (380В), и потребители используют именно 3-х фазное, то покупаете трехфазный стабилизатор.

Конечно, в основном всем нужны модели на 220 Вольт.

Пределы входного напряжения

Необходимо знать какое возможно отклонение напряжения в Вашей электросети. Это можно определить опытным путем – неоднократными замерами напряжения, особенно в часы пиковых и минимальных нагрузок. Но возможные скачки напряжения таким способом, конечно, сложно учесть.

Для сетей, в которых по большей части пониженное напряжение используют так называемые стабилизаторы пониженного напряжения (к примеру, серия СПН у стабилизаторов Ресанта).

Тип стабилизатора напряжения

Не будем вдаваться в технические тонкости и описание принципов работы каждого. Укажем только, что самые популярные, это релейные (электронные) и электромеханические.

Релейные

Преимущества: быстродействие, широкий диапазон рабочего напряжения, высокая перегрузочная способность, высокий КПД, правильная синусоида на выходе, практически не шумят, имеют высокую надежность и практически не требуют обслуживания, и отличаются низкой ценой.

Недостатки: ступенчатость регулировки напряжения (точность стабилизации в среднем 8%).

Релейные стабилизаторы следует выбирать, если у Вас дома частые скачки напряжения. Они подходят для защиты любых бытовых аппаратов, а особенно важна защита от частых скачков напряжения для электроники (телевизор, компьютер и т.п.)

Электромеханические

Достоинства: высокая точность регулировки (±2%), широкий диапазон рабочего напряжения, высокая перегрузочная способность.

Недостатки: низкое быстродействие, необходимость частого обслуживания (из-за наличия щетки и движущихся частей), а также ограничение по рабочей температуре (выше -5 °C) и влажности. Так же электромеханические стабилизаторы не подходят для установки рядом с газовым оборудованием.

Электромеханические стабилизаторы следует выбирать, если у Вас дома обычно либо постоянно низкое, либо постоянно высокое напряжение в сети.

Мощность стабилизатора

Рассчитываем суммарную мощность, потребляемую всеми электроприборами в доме, которые могут работать одновременно.

Мощность отдельных аппаратов можно узнать из их инструкции или шильдика на корпусе. Либо, примерную мощность в ВА можно посмотреть в таблице ниже:

При расчете мощности приборов с реактивной нагрузкой (техника с электродвигателями — насосы, холодильники, пылесосы, минимойки и т.п.) следует учесть, что при включении они потребляют в 3-4 раза больше мощности (к примеру, при включении мойки Karcher K 5 Compact мощность может подскакивать до 6 кВт). В итоге, либо нужно следить за тем, чтобы такие потребители не запускались одновременно, либо следует заложить максимально возможную мощность при подборе стабилизатора.

Подсчитав общую максимальную мощность, прибавьте к ней еще 20% в качестве резерва для обеспечения нормальной работы стабилизатора.

На последнем этапе необходимо учесть, что у всех стабилизаторов происходит падение выходной мощности при серьёзных отклонениях входного напряжения. Таблица примерных коэффициентов падения мощности в зависимости от входного напряжения:

Напряжение на входе	130	150	170	190	200	220	230	250	270
Коэффициент	1.77	1.55	1.35	1.20	1.15	1.05	1.10	1.35	1.55

Учтите это, если напряжение в Вашей сети сильно отклоняется от нормы.

Часто бывает разумнее и дешевле установить не один общий стабилизатор напряжения на весь дом или дачу, а по одному стабилизатору на каждый участок сети. К примеру, один на освещение (если использовать светодиодные лампы, то обычно хватает стабилизатора всего на 500 Вт), один на подключение садовой техники на улице, и ещё один для бытовой техники дома.

Дополнительные особенности

Тип установки

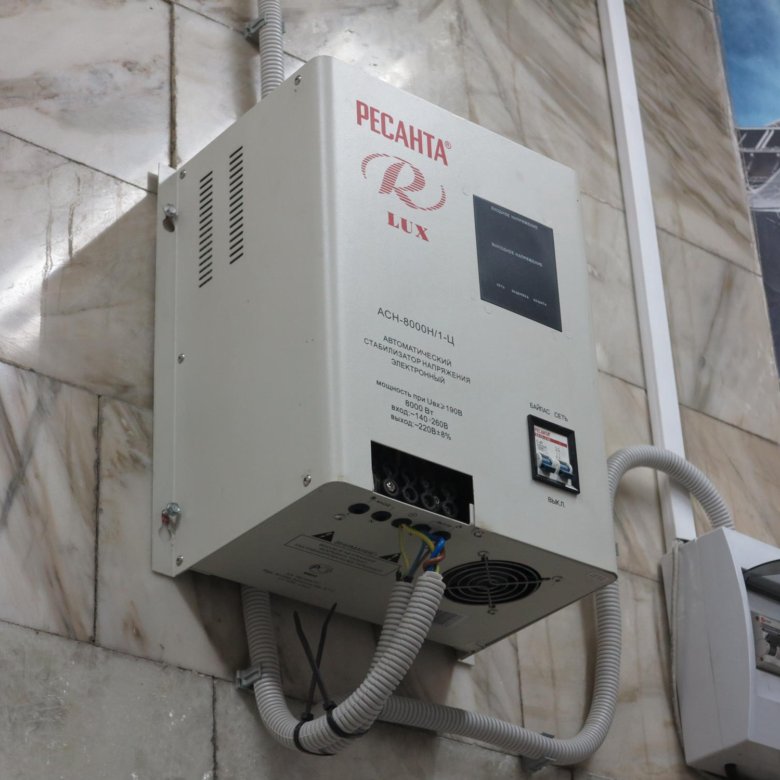

Стабилизаторы бывают напольные и настенные. Для частного дома часто удобнее настенный вариант.

Контроль

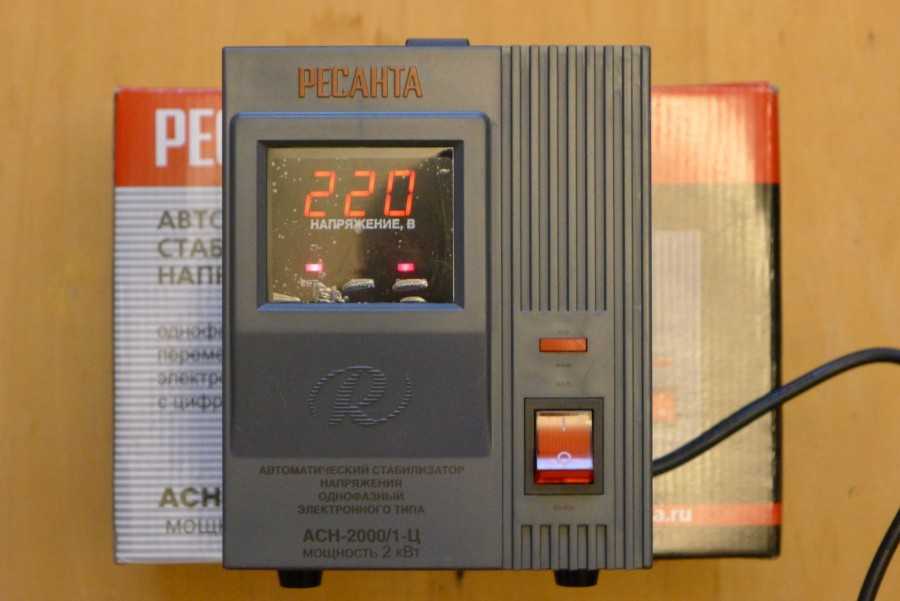

Стабилизаторы часто оборудуются цифровыми многофункциональными дисплеями, либо механическими вольтметрами. Иногда полезно взглянуть, правильно ли работает Ваш стабилизатор.

Защитные системы

Следует учесть наличие защиты от перегрева и короткого замыкания, контрольные реле выключения при резком скачке входного напряжения, таймер задержки включения после отключения и т.п.

Байпас

Байпас — это очень удобная функция, позволяющая без фактического отсоединения стабилизатора обойти его, подав на выход напряжение напрямую со входа. Это полезно тогда, когда в стабилизации нет необходимости, либо стабилизатор не исправен.

Если у Вас ещё остались вопросы — смело звоните нам по телефону, указанному в верхней части сайта!

Как выбрать стабилизатор для светодиодного телевизора

Колебания напряжения — это то, что мы не можем контролировать. К сожалению, скачок напряжения может вывести из строя ваши бытовые электроприборы и нанести непоправимый ущерб. Стабилизатор напряжения обязательно должен быть в вашем доме, если вы не хотите, чтобы ваш телевизор был поврежден, но с учетом того, что на рынке представлены разные бренды, как выбрать правильный стабилизатор для вашего светодиодного телевизора?

Чтобы выбрать стабилизатор для вашего LED-телевизора, вам необходимо проверить ток и номинальную мощность устройства, определить, есть ли у него защита от перегрузки, посмотреть материал обмотки и выяснить, какие основные функции имеет стабилизатор.

В этой статье мы дадим вам несколько советов о том, как выбрать стабилизатор для вашего LED-телевизора. Чтобы узнать больше о том, что такое стабилизатор напряжения и для чего он нужен, читайте дальше.

Содержание

Важность стабилизатора для вашего LED-телевизора

Постоянные колебания напряжения могут повредить ваш LED-телевизор и другую бытовую технику. Приобретение стабилизатора напряжения имеет решающее значение для защиты вашего телевизора и обеспечения его длительного использования.

Если вы покупаете стабилизатор впервые, выбор стабилизатора может показаться вам сложным. К счастью, мы сделали за вас домашнее задание, и вот советы, которые помогут вам выбрать стабилизатор для вашего телевизора:

Определение рабочего диапазона стабилизатора

Одна из первых вещей, которую вы должны знать перед покупкой стабилизатора, это определить диапазон входного напряжения, который есть у вас дома. В Соединенных Штатах рекомендуется входное напряжение 120 В. После этого; нужно покупать стабилизатор в пределах заявленного диапазона.

Чтобы получить максимальную мощность, вам нужно умножить 120 на максимальный номинальный ток телевизора, который вы подключаете к стабилизатору. Вам также нужно будет добавить запас прочности 25%, чтобы получить рейтинг стабилизатора. Вы можете сохранить буфер для любых дополнительных устройств, которые вы захотите добавить в стабилизатор.

Если вы приобретете стабилизатор в диапазоне 114 В-126 В, стабилизатор отключит подачу тока, когда напряжение упадет ниже 114 В или выше 126 В. Вы можете быть уверены, что устройство предотвратит переход тока в ваш телевизор.

Если напряжение находится в пределах рабочего диапазона, стабилизатор работает над регулированием входного напряжения и устанавливает его в желаемом диапазоне выходного сигнала. Проверьте номинальную мощность, ток и напряжение стабилизатора.

Также необходимо учитывать импульсный ток, который протекает при включении стабилизатора. Если вы обнаружите, что номинал стабилизатора напряжения указан в ваттах, вам необходимо принять коэффициент мощности 0,8.

Еще стоит отметить, что если вы планируете подключить к стабилизатору еще один прибор, вам лучше купить сетевой стабилизатор. Все, что вам нужно, это установить стабилизатор между основным источником питания дома и другими приборами. Стабилизатор сглаживает колебания напряжения от основного источника питания, обеспечивая постоянное электроснабжение.

При просмотре рейтингов каждого устройства необходимо проверить размер экрана телевизора в дюймах. Мощность стабилизатора измеряется в кВА, амперах или ВА. Не беспокойтесь о том, чтобы получить точную потребляемую мощность вашего телевизора, поскольку характеристики большинства устройств указывают на пригодность в зависимости от размера экрана.

Расчет характера нагрузки

Характер нагрузки, подключенной к стабилизатору, является важным аспектом, который нельзя игнорировать. Вам нужно отметить мощность для LED телевизора, который будет подключен к стабилизатору. Общая потребляемая мощность или ватты дадут вам нагрузку на стабилизатор.

Вы обнаружите, что большинство стабилизаторов рассчитаны на ВА или кВА, что эквивалентно 1000 ВА. Если вы получили нагрузку в ваттах, вы можете увеличить значение на 20%, чтобы получить необходимый размер ВА. Двадцать процентов подходит для большинства жилых систем.

Что следует знать о рабочем диапазоне стабилизатора

Стабилизаторы имеют разные рабочие диапазоны: диапазон напряжения, в котором устройство работает, входное напряжение сети и выдает желаемое выходное напряжение. Вам нужно выбрать стабилизатор, который соответствует колебаниям и скачкам напряжения в вашем доме.

Проверка защиты от перегрузки

При покупке стабилизатора для LED-телевизора необходимо найти стабилизатор с защитой от перегрузки. Эта функция очень важна, так как она отключает выход стабилизатора при перегрузке напряжения центральной сети или неожиданном коротком замыкании. Вы можете быть уверены, что ваш телевизор защищен от высокого напряжения за пределами рабочего диапазона телевизора.

Стабилизаторы с защитой от перегрузки имеют схемы защиты, предотвращающие перегрузку регулятором в стабилизаторе или запрещающие стабилизацию напряжения при превышении током нагрузки верхнего предела.

В некоторых моделях может потребоваться ручная перезагрузка стабилизатора, чтобы вернуть его в действие, когда ток нагрузки превысит указанные пределы.

Выберите предпочтительный материал корпуса

Материал корпуса помогает защитить электрическую цепь стабилизаторов, обеспечивая точную и эффективную работу устройства без каких-либо внешних помех. Обычные материалы включают листовой металл, пластик и АБС. Вы обнаружите, что большинство стабилизаторов сделаны из АБС-пластика и пластика.

Пластик является непроводящим материалом, что означает отсутствие коррозии и защиту от ударов. Кроме того, пластик водостойкий и очень прочный. С другой стороны, ABS известен своими электроизоляционными свойствами и ударной вязкостью.

Узнайте о вариантах монтажа

Монтаж не имеет большого значения при выборе стабилизатора для телевизора. Однако, если вокруг телевизора есть места, которые могут намокнуть, необходимо рассмотреть варианты крепления. Найдите место, которое защитит стабилизатор от влаги, жары и детей. Некоторые стабилизаторы напряжения имеют настенную конструкцию, что упрощает их крепление к стене.

Настенный монтаж защищает ваших детей от риска поражения электрическим током и предотвращает любые случайные повреждения.

Обратите внимание на светодиодные индикаторы

Еще одна особенность стабилизатора, на которую следует обратить внимание, — это светодиодные индикаторы. Эти индикаторы имеют функцию отображения входного/выходного напряжения. Также можно отслеживать уровни колебаний напряжения и проверять работоспособность стабилизатора и электроприборов. Цифровые модели более надежны и точны. Они также адаптированы к подключенной нагрузке.

Найдите стабилизатор с защитой от перенапряжения

Помимо защиты от перегрузки, важно найти стабилизатор с защитой от перенапряжения для вашего телевизора. Эта функция помогает защитить ваш прибор от внезапного повышения напряжения в случае короткого замыкания или удара молнии.

Не забывайте о системе задержки времени

Кратковременное отключение питания менее чем на десять секунд может привести к блокировке компрессора. Когда это происходит, двигатель потребляет сильный ток, а это означает, что компрессор также нагревается. Проблема в том, что система защиты от перегрева может отключить подачу питания, что приведет к отключению компрессора.

Стабилизатору нужна покадровая съемка во время небольшого отключения питания. Это обеспечивает балансировку потока тока, что способствует бесперебойной работе. Функция задержки включения ожидает окончания времени задержки, поскольку отключение питания нарушает работу компрессора.

Узнайте, предоставляется ли гарантия на данную модель

Большинство производителей стабилизаторов предоставляют гарантийный срок от трех до пяти лет, чтобы гарантировать защиту вашего телевизора. Выбирайте стабилизатор с гарантией не менее года, так как это говорит о том, что производитель уверен в качестве продукта.

Выбор материала обмотки

Материал обмотки влияет на проводимость, что делает его важным аспектом при оценке различных стабилизаторов. Обычно используются алюминий или медь, так как эти материалы являются хорошими проводниками электричества. При этом выделяется меньше тепла и снижаются потери мощности, что приводит к лучшему коэффициенту мощности.

Обратите внимание, что рейтинг алюминия меньше, чем у меди. Это означает, что часть поперечного сечения обмотки должна быть увеличена, чтобы получить равные характеристики. Небольшие количества меди лучше, чем алюминий.

Проверьте грузоподъемность

Также следует учитывать величину нагрузки, которую вы собираетесь подключить к стабилизатору. Вам нужно будет отметить мощность устройств, которые вы собираетесь связывать со стабилизатором. Суммарная энергия, потребляемая этими приборами, даст вам нагрузку стабилизатора в ваттах.

Проверка наличия входного/выходного автоматического выключателя

Помимо защиты от перегрузки, правый стабилизатор должен иметь входной/выходной автоматический выключатель. Функция обеспечивает защиту по току и отключается, если вход/выход становится ниже или выше заданного уровня. Вы обнаружите, что некоторые модели поставляются с входными автоматическими выключателями в стандартной комплектации, а в других они поставляются в качестве опции.

Рассмотрите возможность использования байпаса

Байпасный переключатель делает возможным осмотр и техническое обслуживание, подключая нагрузку непосредственно к основному источнику питания и изолируя стабилизатор напряжения. Некоторые модели стандартно поставляются со встроенным байпасом, в то время как другие должны быть оснащены настенными внешними переключателями для работы.

Проверка уровня шума стабилизатора

Другой характеристикой, которую часто упускают из виду, является уровень шума стабилизатора. Некоторые модели издают гудящий звук, исходящий от трансформатора, который может отвлекать внимание. Вы можете прочитать обзоры, чтобы узнать больше о способности конкретного стабилизатора справляться с уровнем шума перед покупкой.

Учитывайте стоимость стабилизатора

Другим фактором, который необходимо учитывать, является стоимость стабилизатора напряжения. Цены на стабилизаторы зависят от их внутренних частей. Вам нужно иметь бюджет и определить, сколько вам нужно потратить, чтобы получить устройство. Большинство стабилизаторов доступны по цене и практически не выдерживают колебаний.

Определение возможности регулировки стабилизаторов телевизора

Некоторые производители разрабатывают стабилизаторы телевизора, которые можно регулировать для различных устройств или оборудования. Стабилизатор, который можно использовать более чем для одного устройства, универсален и дает вам больше возможностей. Цифровые стабилизаторы для телевизоров универсальны и обеспечивают точную информацию.

Вам нужно найти стабилизатор, который лучше всего подходит для вашего помещения. Если у вас мало места на полу, вы можете подумать о настенном креплении, так как процесс установки проще и быстрее.

Все, что вы должны знать о стабилизаторах напряжения

Вы когда-нибудь задумывались, как работают стабилизаторы? Вот что вам нужно знать о стабилизаторах напряжения, о том, как они работают и что делает их уникальными:

Что такое стабилизатор напряжения и для чего он нужен?

Стабилизаторы также известны как безопасные регуляторы напряжения. Они стабилизируют напряжение в сети перед подачей питания на подключенное оборудование.

Стабилизатор контролирует колебания напряжения, которые попадают в ваше электрическое оборудование, такое как телевизоры. Он действует как защита между оборудованием и сетью, постоянно проверяя и стабилизируя изменения напряжения. Работа стабилизатора гарантирует, что ваш электроприбор получит постоянный стабилизированный диапазон напряжения, что обеспечит долгий срок службы и бесперебойную работу.

Как стабилизатор напряжения защищает телевизор?

Стабилизаторы поставляются с электронной схемой, которая переключается с необходимыми ответвлениями встроенного автотрансформатора через качественные электромагнитные реле для создания необходимого напряжения.

В случае, если подаваемое напряжение выходит за пределы указанного диапазона, имеется механизм, который переключает требуемый отвод трансформатора, тем самым приводя подаваемое напряжение в безопасный диапазон.

Стабилизатор выявляет любые колебания мощности и регулирует их, чтобы обеспечить равномерный диапазон выходного напряжения для телевизора. В стабилизаторах также используются автотрансформаторы с автоматическими переключателями ответвлений для управления выходным напряжением. Блок с высокой рабочей мощностью приводит к значительному количеству обмоток на трансформаторе, что приводит к более массивному и дорогому стабилизатору.

Имеют ли современные телевизоры встроенную стабилизацию напряжения?

Современные телевизоры имеют панели OLED, QLED и LED, что означает, что они тоньше и не имеют достаточно места для размещения цепей стабилизатора. Современные телевизоры не нуждаются в стабилизаторе для работы, но он необходим, если вы испытываете внезапный всплеск электрического тока и скачки напряжения.

Последние модели телевизоров имеют широкий диапазон рабочего напряжения от 90В до 190В. Обратите внимание, что это может отличаться в зависимости от размера экрана и бренда.

Вы можете отказаться от установки стабилизатора для вашего телевизора, если ваша модель имеет широкий диапазон напряжения и низкие колебания. Также рекомендуется приобрести стабилизатор, предназначенный для светодиодных телевизоров, поскольку они чувствительны к скачкам и колебаниям напряжения. Правильный стабилизатор не только повышает производительность телевизора, но и обеспечивает его долговечность.

Разница между стабилизатором напряжения и регулятором напряжения

Хотя регулятор напряжения звучит похоже на стабилизатор напряжения, это разные устройства. Они оба стабилизируют напряжение, но различаются по тому, как они это делают.

Регулятор напряжения обеспечивает постоянное напряжение на выходе без изменения тока нагрузки, а стабилизаторы напряжения обеспечивают стабильное напряжение на выходе без каких-либо изменений входного напряжения.

Где установить стабилизатор для LED-телевизора?

Положение стабилизатора имеет решающее значение. Это потому, что через стабилизатор проходит электричество, и вы не хотите подвергать своих детей или домашних животных поражению электрическим током. Стабилизатор напряжения рекомендуется устанавливать выше уровня пола. Убедитесь, что стабилизатор находится на безопасном расстоянии от детей, воды или другой работающей линии тока. Лучше всего, если он будет прикреплен к стене.

Что такое колебания напряжения и могут ли они вывести из строя ваш телевизор?

В США рекомендуемое входное напряжение должно составлять 120 В в диапазоне от 114 В до 126 В. Когда входное напряжение падает ниже 114 В или поднимается выше 126 В, это называется флуктуацией напряжения.

Автоматический выключатель помогает защитить электрическую цепь от любого повреждения, которое может произойти из-за короткого замыкания или перегрузки по току. Вот почему в большинстве домов есть предустановленные автоматические выключатели, поскольку цепь размыкается и предотвращает повреждение телевизора.

Вы можете не испытывать скачков напряжения при восстановлении подачи тока. Низкое напряжение может повредить прибор. Это относится к электроприборам с компрессорами или двигателями. Установка стабилизатора напряжения гарантирует, что ток проходит через стабилизатор и подается на устройство.

Вы когда-нибудь задумывались, что вызывает колебания напряжения? Колебания напряжения могут возникать по разным причинам. Тем не менее, основной причиной изменения является первичное поступление электроэнергии в сеть. Неправильная проводка или недостаточное заземление также могут вызвать колебания напряжения.

Некоторые люди могут испытывать колебания напряжения при включении мощных приборов, таких как насосные агрегаты, кондиционеры или электродвигатели. Большинство колебаний также происходит из-за перегрузки.

Часто задаваемые вопросы о стабилизаторах напряжения

Некоторые часто задаваемые вопросы о стабилизаторах включают:

Каково потребление электроэнергии стабилизаторами напряжения?

Потребление электроэнергии стабилизатором напряжения зависит от его КПД, у большинства из них КПД составляет 95%. Большинство стабилизаторов потребляют около 4% от максимальной нагрузки. Это означает, что если у вас есть стабилизатор на 1000 ВА, он может потреблять примерно 40-50 Вт при пиковой нагрузке. Если у вас этот стабилизатор работает 10 часов, он будет потреблять около 0,4 единицы электроэнергии.

Если стабилизатор остается включенным на долгие часы, потребляется много электроэнергии, поэтому вам следует избегать использования сетевого стабилизатора и вместо этого выбирать стабилизатор напряжения, чтобы свести к минимуму влияние на ваши счета за коммунальные услуги.

Какие компоненты стабилизатора напряжения?

Стабилизатор напряжения состоит из электронной схемы, трансформатора и реле. Когда стабилизатор распознает падение входного напряжения, он позволяет электромагнитному реле добавить дополнительное напряжение, чтобы компенсировать потерянное напряжение. Когда входящее напряжение выше рекомендуемого значения, стабилизатор активирует электромагнитное реле для снижения напряжения и доведения его до стандартного значения напряжения.

Что означает предельное значение стабилизатора?

Стабилизаторы предназначены для работы в определенном диапазоне напряжений. Это означает, что если диапазон входного напряжения выходит за пределы рабочего диапазона, то стабилизатор автоматически отключает подачу питания для обеспечения безопасности вашего оборудования.

Хорошим примером является рабочий диапазон стабилизатора от 120 до 260 В. Это означает, что 120 В — это нижнее пороговое значение, а 260 В — верхнее пороговое значение для стабилизатора.

Почему мой стабилизатор шумит?

Стабилизаторы имеют тенденцию издавать два типа звука: один может быть треском, а другой может быть жужжанием. Треск исходит от короткого замыкания, а может быть и при заземлении проводов внутри стабилизатора. Гудящий звук может издаваться трансформатором внутри.

В то время как жужжащий звук является типичным, треск должен быть проверен экспертом, поскольку он не только увеличивает вероятность возгорания, но также может разрушить внутренние части стабилизатора.

Существуют ли разные стабилизаторы?

Да, для разных приборов есть разные стабилизаторы. Стабилизаторы напряжения разрабатываются в зависимости от устройства, для которого они предназначены. Эти устройства также классифицируются в зависимости от характеристик конкретного устройства и предела энергии. Обратите внимание, что каждый бытовой прибор имеет лимит энергии. Это пределы, которые используют инженеры для создания различных стабилизаторов.

Общие стабилизаторы включают стабилизаторы для холодильников, стабилизаторы для кондиционеров, цифровые стабилизаторы для светодиодных телевизоров, стабилизаторы для стиральных машин, стабилизаторы для ЭЛТ и стабилизаторы для магистральных сетей.

Автоматические стабилизаторы напряжения применяются на нефтяных вышках, генераторных установках, аварийном электроснабжении и т.д. Устройство обеспечивает переменное напряжение, что можно сделать без изменения фазового сдвига или коэффициента мощности. Вы обнаружите, что большинство крупногабаритных стабилизаторов закреплены на распределенных линиях постоянно.

Есть ли разница между стабилизатором напряжения и инвертором?

Инвертор преобразует постоянный ток в переменный, позволяя электроприборам работать даже без питания. Инверторы также поставляются с аккумулятором, который позволит вам накапливать электроэнергию.

Это электричество используется в случае отключения электричества. Однако стабилизатор напряжения не работает как инвертор. Его функция заключается в стабилизации входного тока и обеспечении того, чтобы подключенный к нему прибор получал электроэнергию в заданном диапазоне напряжения. Стабилизатор перестает работать при отключении электроэнергии или отключении электричества.

Сэкономит ли стабилизатор электроэнергию?

Стабилизатор напряжения предназначен не для экономии электроэнергии, а для контроля колебаний напряжения и защиты прибора от повреждений, вызванных этими скачками напряжения. Хотя это может сэкономить немного энергии, это не одна из функций, на которые следует обращать внимание при выборе стабилизатора.

Почему стабилизаторы имеют выход с временной задержкой?

Вы заметите, что когда вы включаете вход стабилизатора, он включается автоматически. Однако некоторые стабилизаторы, предназначенные для больших нагрузок, будут иметь на выходе функцию временной задержки.

Это означает, что выход стабилизатора включается с временной задержкой, которая может составлять одну-две минуты. Функция выхода с временной задержкой предназначена для обеспечения безопасности вашего оборудования в случае частых колебаний напряжения в вашем регионе.

Можно ли починить стабилизатор напряжения?

Да, стабилизатор можно отремонтировать. Иногда некоторые проблемы незначительны и могут быть решены с помощью инструкции по эксплуатации. Тем не менее, вы должны доверить работу по ремонту надежному и проверенному специалисту.

Могу ли я использовать стабилизатор телевизора для других устройств?

К сожалению, нельзя использовать один и тот же стабилизатор для всех устройств. Хороший пример — стабилизатор, предназначенный для переменного тока, который нельзя использовать в холодильнике, и наоборот. Кроме того, стабилизатору кондиционера потребуются такие функции, как тепловая перегрузка и система временной задержки, которые могут не понадобиться для стабилизатора холодильника.

Почему мой стабилизатор горит красным светом при отсутствии выходного напряжения?

Стабилизатор, который горит красным светом без выходного напряжения, указывает на то, что входное напряжение стабилизатора выходит за пределы рабочего диапазона, что означает, что стабилизатор находится в режиме отсечки. Если это произошло, рекомендуется проверить напряжение в вашем доме и подождать, пока оно вернется в стандартный рабочий диапазон.

Предположим, вы заметили, что напряжение всегда выходит за пределы рабочего диапазона стабилизатора. В этом случае вам может понадобиться стабилизатор с широким рабочим диапазоном, который соответствует напряжению в вашем доме.

Должен ли я использовать стабилизатор ЭЛТ-телевизора для моего LED-телевизора?

Вы не должны использовать стабилизатор напряжения, предназначенный для ЭЛТ-телевизора, на вашем LED-телевизоре. Более того, светодиодные телевизоры имеют другой рабочий диапазон, чем ЭЛТ-телевизоры. Обратите внимание, что светодиодные телевизоры чувствительны к скачкам и колебаниям напряжения, поэтому вам нужно выбрать стабилизатор, предназначенный для светодиодного телевизора.

Стабилизатор, разработанный для светодиодных телевизоров, сделает ваш телевизор более долговечным и повысит его производительность.

Есть ли разница между однофазным стабилизатором и трехфазным стабилизатором?

Существуют разные фазовые стабилизаторы. Однофазный стабилизатор хорошо подходит для бытового использования. Он обеспечивает фиксированное количество потребляемой мощности, что означает, что вы можете использовать его с небольшим холодильником, лампами/вентиляторами и телевизором. Тем не менее, если вам нужно стабилизировать весь дом, вам следует приобрести трехфазный стабилизатор. Трехфазный стабилизатор идеален, если вы используете телевизор, водонагреватель и другие энергоемкие приборы.

Заключительные мысли

Современные стабилизаторы для LED-телевизоров созданы на основе передовой и надежной технологии, предназначенной для защиты вашего телевизора от скачков и колебаний напряжения.

Не забудьте проверить рабочий диапазон стабилизатора, защиту от перегрузки, варианты монтажа и наличие гарантии. Выберите лучший вариант для использования этих параметров. Правильный стабилизатор защитит ваше устройство от повреждений, вызванных колебаниями, и защитит ваших детей от поражения электрическим током.

Что такое стабилизатор напряжения — зачем он нужен, как он работает, типы и области применения

Применение стабилизаторов напряжения стало необходимостью в каждом доме. В настоящее время доступны различные типы стабилизаторов напряжения с различной функциональностью и работой. Последние достижения в области технологий, такие как микропроцессорные микросхемы и силовые электронные устройства, изменили наше представление о стабилизаторе напряжения. Теперь они полностью автоматические, интеллектуальные и оснащены множеством дополнительных функций. Они также обладают сверхбыстрой реакцией на колебания напряжения и позволяют своим пользователям дистанционно регулировать требования к напряжению, включая функцию запуска/остановки для выхода.

Что такое стабилизатор напряжения?

Стабилизатор напряжения — это электрическое устройство, которое используется для обеспечения постоянного выходного напряжения нагрузки на его выходных клеммах независимо от любых изменений/колебаний на входе, т. е. входящего питания.

Основное назначение стабилизатора напряжения — защита электрических/электронных устройств (например, кондиционера, холодильника, телевизора и т. д.) от возможного повреждения из-за скачков/колебаний напряжения, перенапряжения и пониженного напряжения.

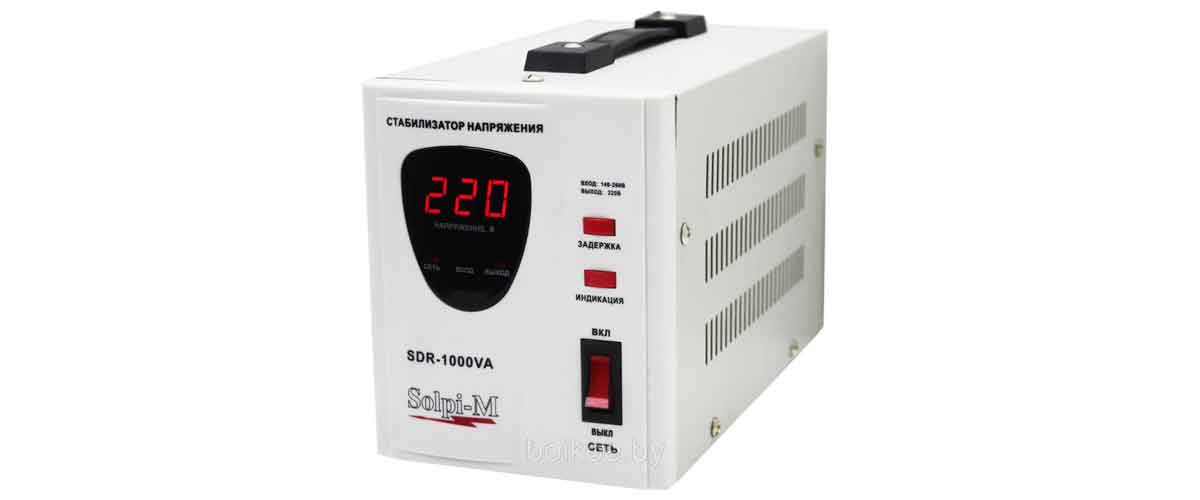

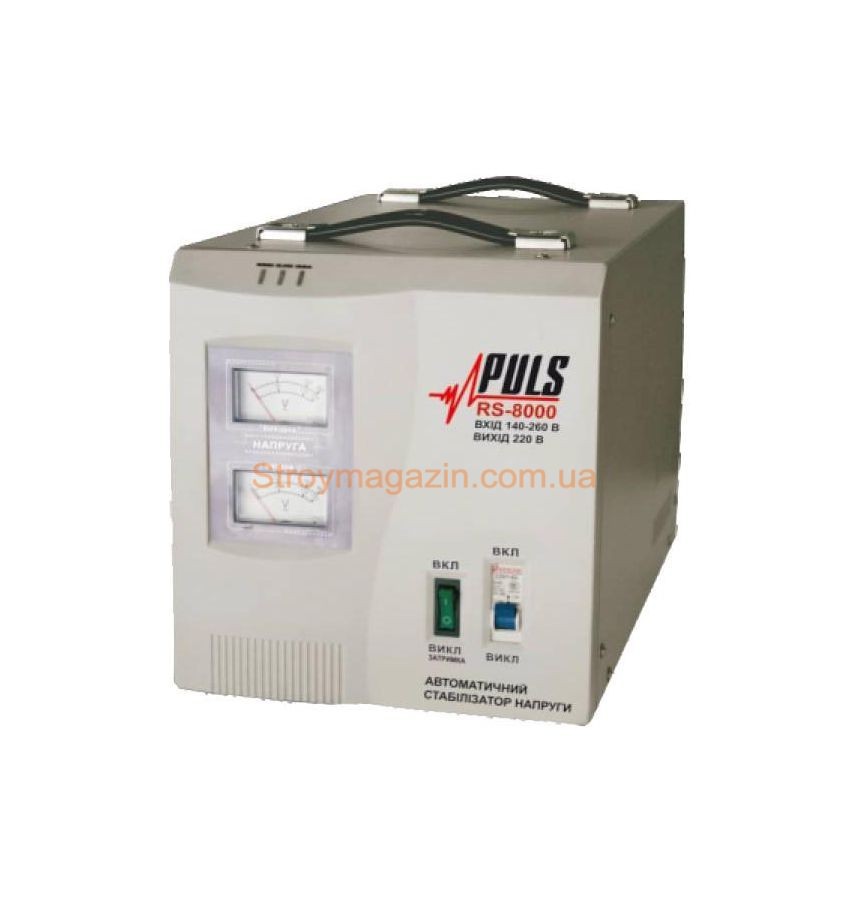

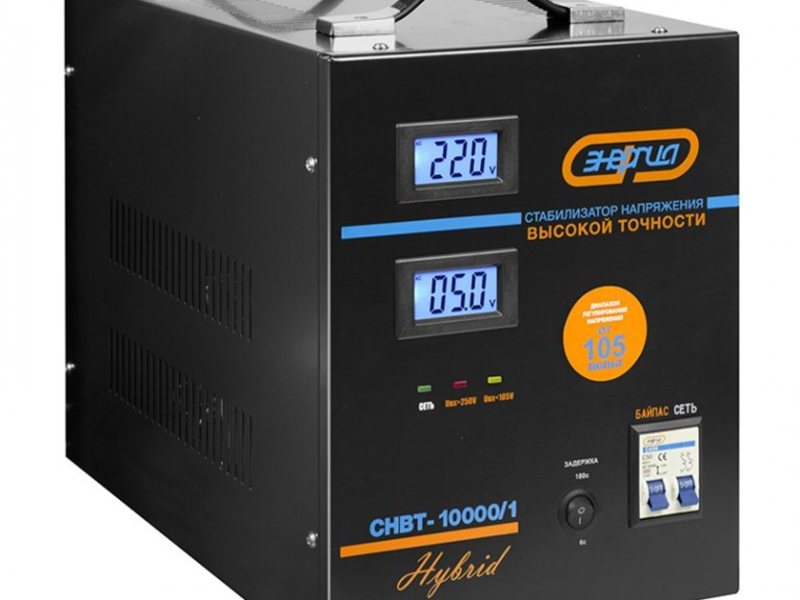

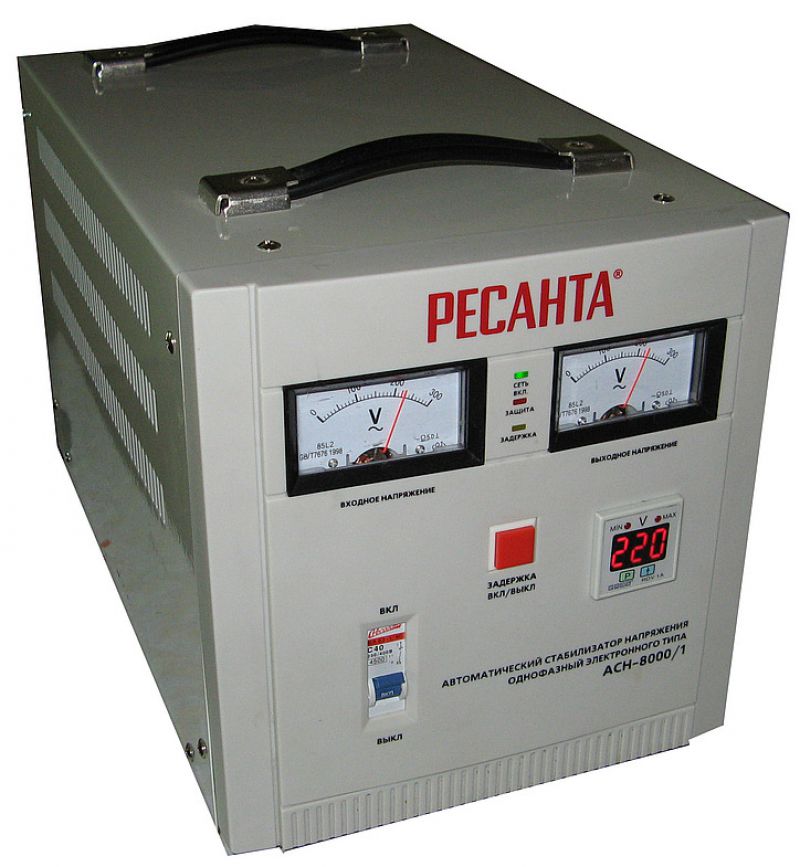

Рис.1 – Различные типы стабилизаторов напряжения

Стабилизатор напряжения также известен как АРН (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается только домашним/офисным оборудованием, которое получает электропитание извне. Даже корабли, у которых есть собственная внутренняя система электропитания в виде дизельных генераторов переменного тока, в значительной степени зависят от этих АРН для обеспечения безопасности своего оборудования.

На рынке представлены различные типы стабилизаторов напряжения. Как аналоговые, так и цифровые автоматические стабилизаторы напряжения доступны от очень многих производителей. Благодаря растущей конкуренции и повышению осведомленности об устройствах безопасности. Эти стабилизаторы напряжения могут быть однофазными (выход 220-230 вольт) или трехфазными (выход 380/400 вольт) в зависимости от типа применения. Регулировка желаемого стабилизированного выхода осуществляется методом понижения и повышения, выполняемым его внутренней схемой. Трехфазные стабилизаторы напряжения доступны в двух разных моделях: модели со сбалансированной нагрузкой и модели с несимметричной нагрузкой.

Они также доступны с разным номиналом KVA и диапазонами. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200–240 вольт с повышающим напряжением 20–35 вольт при входном напряжении в диапазоне от 180 до 270 вольт. Принимая во внимание, что стабилизатор напряжения с широким диапазоном может обеспечить стабилизированное выходное напряжение 190–240 вольт с повышающим понижающим преобразователем на 50–55 вольт при входном напряжении в диапазоне от 140 до 300 вольт.

Они также доступны для широкого спектра применений, таких как специальный стабилизатор напряжения для небольших устройств, таких как телевизор, холодильник, микроволновая печь, до одного огромного устройства для всей бытовой техники.

В дополнение к своей основной функции стабилизации, стабилизаторы текущего напряжения имеют множество полезных дополнительных функций, таких как защита от перегрузки, переключение при нулевом напряжении, защита от изменения частоты, отображение отключения напряжения, возможность запуска и остановки выхода, ручной/автоматический запуск, отключение напряжения и т.д.

Стабилизаторы напряжения являются очень энергоэффективными устройствами (с КПД 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.

Зачем нужны стабилизаторы напряжения? — Его важность

Все электрические/электронные устройства спроектированы и изготовлены для работы с максимальной эффективностью при типичном напряжении питания, известном как номинальное рабочее напряжение. В зависимости от разработанного безопасного рабочего предела рабочий диапазон (с оптимальным КПД) электрического/электронного устройства может быть ограничен до ± 5 %, ± 10 % или более.

Из-за многих проблем входное напряжение, которое мы получаем, всегда имеет тенденцию колебаться, что приводит к постоянно меняющемуся входному напряжению. Это переменное напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.

Рис. 2 – Проблемы, связанные с колебаниями напряжения

Помните, что для электрического/электронного устройства нет ничего более важного, чем отфильтрованное, защищенное и стабильное питание. Правильная и стабилизированная подача напряжения очень необходима для того, чтобы устройство выполняло свои функции наиболее оптимальным образом. Это стабилизатор напряжения, который гарантирует, что устройство получит желаемое и стабилизированное напряжение независимо от того, насколько велики колебания. Таким образом, стабилизатор напряжения является очень эффективным решением для тех, кто хочет получить оптимальную производительность и защитить свои устройства от этих непредсказуемых колебаний напряжения, скачков напряжения и помех, присутствующих в источнике питания.

Как и ИБП, стабилизаторы напряжения также являются средством защиты электрического и электронного оборудования. Колебания напряжения очень распространены независимо от того, где вы живете. Могут быть различные причины колебаний напряжения, такие как электрические неисправности, неисправная проводка, молния, короткие замыкания и т. д. Эти колебания могут быть в форме перенапряжения или пониженного напряжения.

Последствия постоянного/периодического перенапряжения для бытовой техники

• Это может привести к необратимому повреждению подключенного устройства.
• Это может привести к повреждению изоляции обмотки.
• Может привести к ненужному прерыванию нагрузки
• Может привести к перегреву кабеля или устройства.
• Может сократить срок службы устройства.

Влияние постоянного/периодического пониженного напряжения на бытовую технику

• Может привести к неисправности оборудования.
• Это может привести к снижению эффективности устройства.
• В некоторых случаях устройству может потребоваться дополнительное время для выполнения той же функции.
• Может снизить производительность устройства.
• Это может привести к тому, что устройство будет потреблять большие токи, что может привести к дальнейшему перегреву

Как работает стабилизатор напряжения? – Принцип работы функции понижения и повышения

Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций, т. е. функции понижения и повышения. Функция Buck and Boost — это не что иное, как регулирование постоянного напряжения в условиях перенапряжения и пониженного напряжения. Эта функция Buck and Boost может выполняться вручную с помощью селекторных переключателей или автоматически с помощью дополнительных электронных схем.

Рис. 3 – Основная функция стабилизатора напряжения

В условиях повышенного напряжения функция Buck выполняет необходимое снижение интенсивности напряжения. Точно так же в условиях пониженного напряжения функция Boost увеличивает интенсивность напряжения. Идея обеих функций в целом состоит в том, чтобы поддерживать одинаковое выходное напряжение.

Стабилизация напряжения включает добавление или вычитание напряжения из основного источника питания. Для выполнения этой функции стабилизаторы напряжения используют трансформатор, который подключается к переключающим реле в различных необходимых конфигурациях. Немногие из стабилизаторов напряжения используют трансформатор с различными ответвлениями на обмотке для обеспечения различных корректировок напряжения, в то время как некоторые стабилизаторы напряжения (например, сервостабилизаторы напряжения) содержат автотрансформатор для обеспечения желаемого диапазона коррекции.

Как работают функции Buck и Boost в стабилизаторе напряжения

Для лучшего понимания обеих концепций мы разделим их на отдельные функции.

Функция понижения напряжения в стабилизаторе напряжения

Рис. 4 – Принципиальная схема функции понижения напряжения в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в функции «Понижения». В функции Buck полярность вторичной обмотки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом вычитания напряжения первичной и вторичной обмотки.

Рис. 5 – Вычитание напряжения в понижающей функции стабилизатора напряжения

В стабилизаторе напряжения имеется схема переключения. Всякий раз, когда обнаруживается перенапряжение в первичном источнике питания, подключение нагрузки вручную/автоматически переключается в режим «понижающего» режима с помощью переключателей/реле.

Функция форсирования в стабилизаторе напряжения

Рис. 6 – Принципиальная схема функции форсирования в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в режиме «Boost». В функции Boost полярность вторичной обмотки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом сложения напряжения первичной и вторичной обмотки.

Рис. 7 – Добавление напряжения в функцию форсирования стабилизатора напряжения

Как автоматически работает конфигурация Buck and Boost?

Вот пример стабилизатора напряжения 02 Stage. Этот стабилизатор напряжения использует реле 02 (реле 1 и реле 2) для обеспечения стабилизированного питания переменного тока нагрузки в условиях повышенного и пониженного напряжения.

Рис. 8 – Принципиальная схема функции автоматического понижения и повышения напряжения в стабилизаторе напряжения

На принципиальной схеме 02-ступенчатого стабилизатора напряжения (изображенного выше) реле 1 и реле 2 используются для обеспечения конфигураций понижения и повышения во время различных обстоятельств колебания напряжения, т. е. перенапряжения и пониженного напряжения. Например, предположим, что вход переменного тока составляет 230 вольт переменного тока, а требуемый выход также является постоянным 230 вольт переменного тока. Теперь, если у вас есть +/- 25 вольт Buck & Boost стабилизация, это означает, что ваш стабилизатор напряжения может обеспечить вам постоянное желаемое напряжение (230 вольт) между 205 вольт (пониженное напряжение) и 255 вольт (повышенное напряжение) входного источника переменного тока. .

В стабилизаторах напряжения, в которых используются трансформаторы с ответвлениями, точки ответвления выбираются на основе требуемой величины напряжения, которое должно быть понижено или повышено. В этом случае у нас есть разные диапазоны напряжения для выбора. Принимая во внимание, что в стабилизаторах напряжения, в которых используются автотрансформаторы, серводвигатели вместе со скользящими контактами используются для получения необходимого уровня напряжения, которое должно быть понижено или повышено. Скользящий контакт необходим, поскольку автотрансформаторы имеют только одну обмотку.

Различные типы стабилизаторов напряжения

Первоначально на рынке появились стабилизаторы напряжения с ручным/селекторным переключателем. В стабилизаторах этого типа используются электромеханические реле для выбора нужного напряжения. С развитием технологий появились дополнительные электронные схемы, а стабилизаторы напряжения стали автоматическими. Затем появился стабилизатор напряжения на основе сервопривода, который способен непрерывно стабилизировать напряжение без какого-либо ручного вмешательства. Теперь также доступны стабилизаторы напряжения на основе ИС/микроконтроллеров, которые также могут выполнять дополнительные функции.

Стабилизаторы напряжения можно разделить на три типа. Это:

• Стабилизаторы напряжения релейного типа
• Стабилизаторы напряжения с сервоприводом
• Статические стабилизаторы напряжения

Стабилизаторы напряжения релейного типа

В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичных трансформаторов в различных конфигурациях для реализации функции Buck & Boost.

Как работает стабилизатор напряжения релейного типа?

Рис. 9 – Внутренний вид стабилизатора напряжения релейного типа

На рисунке выше показано, как стабилизатор напряжения релейного типа выглядит изнутри. Он имеет трансформатор с ответвлениями, реле и электронную плату. Печатная плата содержит схему выпрямителя, усилитель, блок микроконтроллера и другие вспомогательные компоненты.

Электронная плата выполняет сравнение выходного напряжения с опорным источником напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх опорного значения, он переключает соответствующее реле для подключения требуемого ответвления для функции Buck/Boost.

Стабилизаторы напряжения релейного типа обычно стабилизируют входные колебания в пределах ±15 % с выходной точностью от ±5 % до ±10 %.

Использование/преимущества стабилизаторов напряжения релейного типа

Этот стабилизатор в основном используется для приборов/оборудования малой мощности в жилых/коммерческих/промышленных целях.

• Они стоят меньше.
• Компактные.

Ограничения стабилизаторов напряжения релейного типа

• Их реакция на колебания напряжения немного медленнее по сравнению со стабилизаторами напряжения других типов
• Они менее долговечны
• Они менее надежны
• Они не способны выдерживать скачки напряжения, так как их предел устойчивости к колебаниям меньше.
• При стабилизации напряжения переход цепи питания может привести к незначительным перебоям в подаче электроэнергии.

Стабилизаторы напряжения с сервоприводом

В стабилизаторах напряжения с сервоприводом регулирование напряжения осуществляется с помощью серводвигателя. Они также известны как сервостабилизаторы. Это замкнутые системы.

Как работает стабилизатор напряжения на основе сервопривода?

В системе с замкнутым контуром гарантируется отрицательная обратная связь (также известная как подача ошибок) на выходе, чтобы система могла гарантировать достижение желаемого результата. Это делается путем сравнения выходного и входного сигналов. Если в случае, если требуемый выходной сигнал выше/ниже требуемого значения, то регулятор источника входного сигнала получит сигнал ошибки (Выходное значение — Входное значение). Затем этот регулятор снова генерирует сигнал (положительный или отрицательный в зависимости от достигнутого выходного значения) и подает его на приводы, чтобы привести выход к точному значению.

Благодаря свойству замкнутого контура стабилизаторы напряжения на основе сервоприводов используются для приборов/оборудования, которые очень чувствительны и нуждаются в точном входном питании (±01%) для выполнения предусмотренных функций.

Рис. 10 – Внутренний вид стабилизатора напряжения на основе сервопривода

На приведенном выше рисунке показано, как стабилизатор напряжения на основе сервопривода выглядит изнутри. Он имеет серводвигатель, автотрансформатор, понижающий и повышающий трансформатор (с ответвлениями), двигатель, электронную плату и другие вспомогательные компоненты.

В стабилизаторе напряжения на основе сервопривода один конец первичной обмотки понижающего и повышающего трансформатора (с ответвлениями) соединяется с фиксированным отводом автотрансформатора, а другой конец первичной обмотки соединяется с подвижным рычагом. которым управляет серводвигатель. Один конец вторичной обмотки понижающего и повышающего трансформатора подключен к входному источнику питания, а другой конец подключен к выходу стабилизатора напряжения.

Рис. 11- Принципиальная схема сервопривода стабилизатора напряжения

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного питания сверх опорного значения, он запускает двигатель, который дополнительно перемещает плечо на автотрансформаторе.

При перемещении рычага автотрансформатора входное напряжение на первичной обмотке понижающего и повышающего трансформатора изменится на требуемое выходное напряжение. Серводвигатель будет продолжать вращаться до тех пор, пока разница между значением опорного напряжения и выходным сигналом стабилизатора не станет равной нулю. Этот полный процесс происходит за миллисекунды. Современные стабилизаторы напряжения на основе сервоприводов поставляются со схемой управления на основе микроконтроллера/микропроцессора, чтобы обеспечить интеллектуальное управление пользователями.

Различные типы стабилизаторов напряжения с сервоприводом

Различные типы стабилизаторов напряжения с сервоприводом: –

Однофазные стабилизаторы напряжения с сервоприводом

серводвигатель, подключенный к переменному трансформатору.

Трехфазные балансные стабилизаторы напряжения с сервоприводом

В трехфазных балансных стабилизаторах напряжения с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и общей цепи управления. Выход автотрансформаторов варьируется для достижения стабилизации.

Трехфазные несимметричные стабилизаторы напряжения с сервоприводом

В трехфазных несимметричных стабилизаторах напряжения с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и 03 независимым схемам управления (по одной на каждую автотрансформатор).

Рис. 12 – Внутренний вид трехфазных несимметричных стабилизаторов напряжения с сервоприводом

Использование/преимущества стабилизатора напряжения с сервоприводом

• Быстро реагируют на колебания напряжения.
• Обладают высокой точностью стабилизации напряжения.
• Они очень надежны
• Они могут выдерживать скачки напряжения.

Ограничения стабилизатора напряжения на основе сервопривода

• Требуют периодического обслуживания.
• Для устранения ошибки серводвигатель необходимо выровнять. Выравнивание серводвигателя требует умелых рук.

Статические стабилизаторы напряжения

Рис. 13 – Статические стабилизаторы напряжения

Статический выпрямитель напряжения не имеет движущихся частей, как в случае стабилизаторов напряжения на основе сервоприводов. Он использует схему силового электронного преобразователя для стабилизации напряжения. Эти статические стабилизаторы напряжения имеют очень высокую точность, а стабилизация напряжения находится в пределах ±1%.

Статический стабилизатор напряжения содержит понижающий и повышающий трансформатор, силовой преобразователь на биполярном транзисторе с изолированным затвором (IGBT), микроконтроллер, микропроцессор и другие важные компоненты.

Рис. 14 – Статический стабилизатор напряжения, вид изнутри

Как работает статический стабилизатор напряжения?

Микроконтроллер/микропроцессор управляет силовым преобразователем IGBT для создания требуемого уровня напряжения с использованием метода широтно-импульсной модуляции. В методе «широтно-импульсной модуляции» преобразователи мощности с режимом переключения используют силовой полупроводниковый переключатель (например, полевой МОП-транзистор) для управления трансформатором для получения желаемого выходного напряжения. Затем это генерируемое напряжение подается на первичную обмотку трансформатора Buck & Boost. Преобразователь мощности IGBT также управляет фазой напряжения. Он может генерировать напряжение, которое может быть в фазе или на 180 градусов не в фазе с входным источником питания, что, в свою очередь, позволяет ему контролировать, должно ли напряжение добавляться или вычитаться в зависимости от повышения или падения уровня входного питания.

Рис. 15 – Принципиальная схема статического стабилизатора напряжения

Как только микропроцессор обнаруживает падение уровня напряжения, он посылает сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, аналогичное разности напряжений, на которую уменьшилось входное питание. Это генерируемое напряжение находится в фазе с входным источником питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора. Поскольку вторичная обмотка понижающего и повышающего трансформатора подключена к входному источнику питания, напряжение, индуцируемое во вторичной обмотке, будет добавлено к входному источнику питания. И так стабилизированное повышенное напряжение потом будет подаваться на нагрузку.

Аналогичным образом, как только микропроцессор обнаруживает повышение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, аналогичное разности напряжений, на которую уменьшилось входное питание. Но на этот раз генерируемое напряжение будет на 180 градусов не совпадать по фазе с входным источником питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора. Поскольку вторичная обмотка понижающего и повышающего трансформатора подключена к входному источнику питания, напряжение, индуцированное во вторичной обмотке, теперь будет вычтено из входного источника питания. Таким образом, на нагрузку будет подаваться стабилизированное пониженное напряжение.

Использование/преимущества статических стабилизаторов напряжения

• Они очень компактны по размеру.
• Очень быстро реагируют на колебания напряжения.
• Обладают очень высокой точностью стабилизации напряжения.
• Поскольку нет движущихся частей, он почти не требует обслуживания.
• Они очень надежны.
• Их эффективность очень высока.

Ограничения статического стабилизатора напряжения

Дорогостоящие по сравнению с аналогами

В чем разница между стабилизатором напряжения и регулятором напряжения?

Ну… оба звучат одинаково. Оба они выполняют одну и ту же функцию стабилизации напряжения. Однако то, как они это делают, приносит разницу. Основное функциональное различие между стабилизатором напряжения и регулятором напряжения заключается в следующем:

Стабилизатор напряжения представляет собой устройство, которое обеспечивает постоянное напряжение на выходе без каких-либо изменений входного напряжения. Принимая во внимание, что регулятор напряжения

представляет собой устройство, которое обеспечивает постоянное напряжение на выходе без каких-либо изменений тока нагрузки.

Как выбрать лучший стабилизатор напряжения для дома? Руководство по покупке

При покупке стабилизатора напряжения необходимо учитывать различные факторы. В противном случае вы можете столкнуться со стабилизатором напряжения, который может работать хуже или хуже. Чрезмерная производительность не повредит, но это будет стоить вам дополнительных денег. Так почему бы не выбрать такой стабилизатор напряжения, который удовлетворит ваши требования и сэкономит ваш карман.

Различные факторы, играющие важную роль при выборе стабилизатора напряжения

Различные факторы, которые играют жизненно важную роль и требуют рассмотрения перед выбором стабилизатора напряжения: –

• Требуемая мощность устройства (или группы устройств)
• Тип устройства
• Уровень колебаний напряжения в вашем регионе
• Тип стабилизатора напряжения
• Рабочий диапазон стабилизатора напряжения, который вам нужен
• Отсечка при повышенном/пониженном напряжении
• Тип схемы стабилизации/управления
• Тип крепления для вашего стабилизатора напряжения

Пошаговое руководство по выбору/покупке стабилизатора напряжения для вашего дома

Ниже приведены основные шаги, которые вы должны выполнить, чтобы выбрать лучший выпрямитель напряжения для вашего дома: –

• Проверить номинальная мощность прибора, для которого вам нужен стабилизатор напряжения. Номинальная мощность указана на задней панели прибора в виде наклейки или паспортной таблички. Это будет в киловаттах (KW). Как правило, номинальная мощность стабилизатора напряжения указывается в кВА. Преобразуйте его в киловатты (кВт).

(кВт = кВА x коэффициент мощности)

• Рассмотрите возможность сохранения дополнительного запаса в размере 25-30 % от номинальной мощности стабилизатора. Это даст вам дополнительную возможность добавить любое устройство в будущем.
• Проверьте предел допустимого отклонения напряжения. Если это соответствует вашим потребностям, вы готовы идти вперед.
• Проверьте требования к установке и размер, который вам нужен.
• Вы можете запросить и сравнить дополнительные функции в пределах одного ценового диапазона разных марок и моделей.

Практический пример для лучшего понимания

Предположим, вам нужен стабилизатор напряжения для вашего телевизора. Предположим, что ваш телевизор имеет номинальную мощность 1 кВА. Надбавка 30% на 1кВА составляет 300 Вт. Добавив и то, и другое, вы можете рассмотреть возможность приобретения стабилизатора напряжения мощностью 1,3 кВт (1300 Вт) для вашего телевизора.

Надеюсь, статья была познавательной. Продолжайте учиться.
Прочтите о том, как выбрать аккумулятор — метод и краткосрочные/долгосрочные требования к питанию.

Как выбрать стабилизатор для холодильника

«Защитите свой холодильник от колебаний напряжения с помощью стабилизатора»

Приобретение стабилизатора — лучший способ защитить ваши электроприборы ( холодильники ) от частых колебаний напряжения и перебоев в электроснабжении.

Большинство современных холодильников оснащены встроенными стабилизаторами. Однако они способны работать только в определенном диапазоне напряжений. Таким образом, лучше иметь внешний стабилизатор, чтобы расширить возможности диапазона напряжения и повысить безопасность.

При покупке стабилизатора для холодильника необходимо учитывать некоторые важные факторы. Мы перечислили эти факторы один за другим, чтобы помочь вам выбрать стабилизатор, подходящий для вашего холодильника.

Потребляемая мощность

Первое, что нужно проверить перед покупкой стабилизатора , это нагрузка, к которой вы собираетесь его подключать. Как и в этом случае, вам нужно проверить мощность, которую потребляет ваш холодильник. Мощность выражается в ваттах. Вы можете проверить мощность вашего холодильника в руководстве пользователя.

Эмпирическое правило заключается в том, чтобы получить стабилизатор, который имеет более 50% мощности вашего холодильника. Например, если мощность вашего холодильника 200 Вт, то вам необходимо приобрести стабилизатор на 300 Вт.

Диапазон входного напряжения

Каждый стабилизатор имеет диапазон входного напряжения, в пределах которого он может стабилизировать выходное напряжение. Итак, вам нужно будет проверить входное напряжение, которое вы получаете в своем доме. Если это напряжение не входит в диапазон входного напряжения вашего стабилизатора, то он просто отключит питание вашего холодильника.

Внутреннее входное напряжение в Индии составляет 230 В. Итак, приобретите стабилизатор, входное напряжение которого перекрывает 230В.

Характеристики стабилизатора

Помимо энергопотребления и входного напряжения, есть и другие характеристики, которые необходимо учитывать при выборе стабилизатора для холодильника.

1. Крепление

Безопаснее установить стабилизатор, чем ставить его на землю. Когда вы кладете его на землю, есть вероятность, что он промокнет. Поскольку это электрический прибор, это может привести к поражению электрическим током или возгоранию. Итак, вы должны проверить возможное место для установки вашего стабилизатора.

Следующее, что нужно проверить, — предлагает ли бренд бесплатные услуги по установке. Если вы хорошо разбираетесь в электропроводке, вы можете сделать это самостоятельно. Но если вы не разбираетесь в электропроводке, мы рекомендуем вам обратиться за помощью к профессиональному специалисту.

2. Индикаторы Стабилизаторы

поставляются с дисплеем, который поможет вам проверить их работу и убедиться, что они работают без проблем. Некоторые стабилизаторы имеют светодиод, который мигает, указывая на их рабочее состояние. Другие имеют полностью цифровой дисплей, показывающий входное и выходное напряжение.

3. Система задержки времени

При сбое питания прерывается подача напряжения. Это приводит к перегреву стабилизатора, что, в свою очередь, может привести к повреждению холодильника. Когда стабилизатор имеет функцию временной задержки, он может некоторое время поддерживать напряжение, подаваемое на ваш холодильник, даже после отключения электроэнергии.

Система временной задержки удобна, если в вашем доме часто отключают электричество. Это гарантирует долговечность как вашего стабилизатора, так и холодильника. Кроме того, некоторые модели оснащены интеллектуальными технологиями, которые предлагают еще более эффективный способ поддержания напряжения во время отключения электроэнергии.

4. Оцифровано Бренды

пытаются оцифровать все электроприборы. Оцифровка электроприбора упрощает его подключение к другим устройствам. То же самое и со стабилизаторами. Вы можете легко подключить его к холодильнику. Кроме того, это также снижает сумму, которую вы тратите на услуги по установке.

5. Защита от перегрузки

Если загрузка вашего холодильника больше, чем может выдержать стабилизатор, он перегреется и может привести к пожару. Каждый стабилизатор имеет предел максимального напряжения, за которым стабилизатор не может регулировать напряжение.

Для защиты стабилизатора от перегрузки они оснащены функцией защиты от перегрузки. Эта функция защищает ваш стабилизатор от перегрузки и обеспечивает его долговечность.

Различные типы стабилизаторов

Помимо характеристик, вам также необходимо знать различные типы стабилизаторов, представленных на рынке. Выбор правильного типа стабилизатора может продлить срок службы вашего холодильника на много лет.

1. Стабилизаторы напряжения релейного типа

Стабилизаторы напряжения релейных типов регулируют напряжение путем переключения между различными точками реле. Нагрузка вашего холодильника подключена ко всем точкам реле, чтобы можно было легко переключаться между реле.

Стабилизатор обеспечивает отслеживание и подачу стабильного выходного напряжения на ваш холодильник. При внезапном изменении напряжения он переключается на соответствующую точку реле и обеспечивает постоянный уровень выходного напряжения.

2. Сервоуправляемые стабилизаторы напряжения

Они поставляются со специальными сервостабилизаторами, работающими по принципу отрицательной обратной связи. Они используют серводвигатели для регулирования колебаний напряжения. Он способен выдерживать 50% отклонение входного напряжения и подавать на холодильник постоянное выходное напряжение.

3. Стабилизаторы напряжения

Статические стабилизаторы напряжения регулируют выходное напряжение вашего холодильника самым точным и точным образом. В них нет движущихся компонентов. В них используются электронные преобразователи для стабилизации выходного напряжения.

Эти стабилизаторы имеют регулировку напряжения с разницей менее чем ±1% между выходным и номинальным напряжением. Однако они дорогие. Кроме того, они громоздки и имеют большой форм-фактор.

4. Одинарные и двойные бустерные стабилизаторы

Бустерные стабилизаторы не регулируют выходное напряжение. Скорее, они повышают выходное напряжение, когда входное напряжение низкое. Существует два типа бустерных стабилизаторов:

Одиночный бустерный стабилизатор имеет рабочий диапазон напряжения от 180 до 270 В. Это может только повысить выходное напряжение до определенной степени. Он хорошо работает в областях, где падение напряжения является нормальным.

Стабилизаторы с двойным усилителем могут повышать выходное напряжение в два раза по сравнению с входным напряжением. Они работают от 160 до 270В. Они идеально подходят, если в вашем доме случаются сильные перепады напряжения.

Часто задаваемые вопросы

1. Нужен ли мне стабилизатор для моего холодильника?

Если ваш холодильник имеет большой рабочий диапазон напряжения, то вам может не понадобиться стабилизатор. Но, если у него небольшой рабочий диапазон напряжения, то вам необходимо приобрести стабилизатор для вашего холодильника. Большинство современных холодильников имеют большой рабочий диапазон напряжения.

2. Уменьшает ли стабилизатор счет за электроэнергию?

Нет, стабилизатор никоим образом не уменьшит ваш счет за электроэнергию. Функция стабилизатора заключается только в регулировании выходного напряжения. Это гарантирует, что электрические приборы получают постоянное напряжение без каких-либо колебаний.

3. Можно ли использовать холодильник-стабилизатор для телевизора?

Нет, для телевизора нельзя использовать холодильник-стабилизатор. Холодильники и телевизоры имеют разные параметры работы. Для холодильников требуются стабилизаторы с отсечкой по низкому напряжению и временной задержкой. С другой стороны, для телевизоров требуются стабилизаторы с отсечкой по высокому напряжению.

4. Сколько ватт в холодильнике?

Для запуска холодильников требуется больше ватт. Их начальная мощность составляет от 800 до 1200 ватт-часов в сутки. Однако для работы им требуется всего 150 ватт-часов в день. Следовательно, мы рекомендуем вам не выключать и не включать холодильник часто, чтобы сделать его энергоэффективным.

5. Могут ли стабилизаторы защитить от молнии?

Да, стабилизаторы могут в определенной степени защитить ваши электроприборы от молнии. Когда молния ударяет в ваш дом, электроприборы испытывают скачок напряжения. Стабилизаторы отключают электроприборы на несколько минут, пока не стабилизируется питание.

6. Что такое холодильник без стабилизатора?

Холодильники без стабилизатора — это холодильники, которые поставляются со стабилизатором, встроенным в систему вместе с другими компонентами. Если у вас уже есть или вы собираетесь приобрести премиальный холодильник от LG, Samsung или Bosch, вы, скорее всего, получите холодильник без стабилизатора и вообще не будете нуждаться во внешнем блоке.

7. Нужен ли отдельный стабилизатор для каждого электроприбора?

Помимо холодильника, у всех нас дома есть множество различных электроприборов, которые одинаково рассчитаны на большие нагрузки и нуждаются в таком же надежном электрическом соединении. Что касается покупки стабилизатора на каждую единицу, то это станет достаточно затратным процессом. В таком случае вы можете купить универсальный стабилизатор и напрямую соединить его с инвертором или силовой цепью, чтобы его можно было использовать для всех устройств.

8. Влияет ли стабилизатор на ежемесячное потребление электроэнергии?

Стабилизатор просто управляет потоком тока, контролируя уровни напряжения. Для этого не требуется никаких электрических входов, кроме питания микропроцессора или используемых в них серводвигателей. Поскольку потребляемая мощность для этих устройств достаточно минимальна, стабилизатор никоим образом не должен влиять на потребление электроэнергии.

Заключение

Хороший стабилизатор защитит ваш холодильник от перепадов напряжения и обеспечит его долговечность. Но для этого стабилизатор должен быть совместим с вашим холодильником по мощности и напряжению.
