Как выбрать стабилизатор напряжения для квартиры?

Приобретение своей квартиры — один из самых радостных моментов в жизни человека. Но все может омрачить проблема некачественного электропитания. Вряд ли кому-то будет комфортно в жилище, в котором из-за скачков напряжения невозможно посмотреть телевизор или приготовить ужин. Как временное неудобство — это еще можно перетерпеть, но если это постоянное явление, то стабилизатор напряжения для квартиры просто необходим.



Нужен ли в квартире стабилизатор?

Проблема качества поставляемой электроэнергии встречается как в квартирах старых домов, так и в новостроях. Как правило, в первом случае напряжение в розетках чаще значительно ниже 180-190В, а во втором – не ниже 240-250В. С одной стороны, более опасным является высокий вольтаж, т.к. возрастает как потребление, так и вероятность аварийной ситуации. Однако при низком напряжении техника вообще не запустится и возможен перегрев, например, обмоток в моторах и в итоге выход их из строя.

Многие модели современной бытовой техники и обладают довольно широким диапазоном работы. Однако не во всех устройствах этот элемент сделан качественно и при сильных скачках напряжения даже в нем самом может сгореть элемент защиты. Хотя данное повреждение и не является критичным и устраняется довольно быстро в сервисном центре – это не гарантийный случай и за ремонт придется платить.

В качестве простой защиты для техники можно использовать реле отсекания, которое просто отключит нагрузку в случае превышения опасных порогов напряжения. Устанавливается оно или на все оборудование, или отдельно на каждый прибор. Однако если скачки происходят постоянно, то регулятор напряжения в квартиру необходим.

Как правильно выбрать?

Выбор стабилизатора для квартиры накладывает некоторые ограничения на его использование из-за ограниченного количества мест, где его можно разместить и подключить. Как правило, электрощитки располагаются или в прихожей, или в распределителе на лестничной площадке. Размещение какого-либо оборудования на этажных пролетах и подъездах, во-первых, запрещено по пожарной безопасности, а во-вторых не всегда возможно, как из-за температурного режима, так и из-за повышенной вероятности кражи.

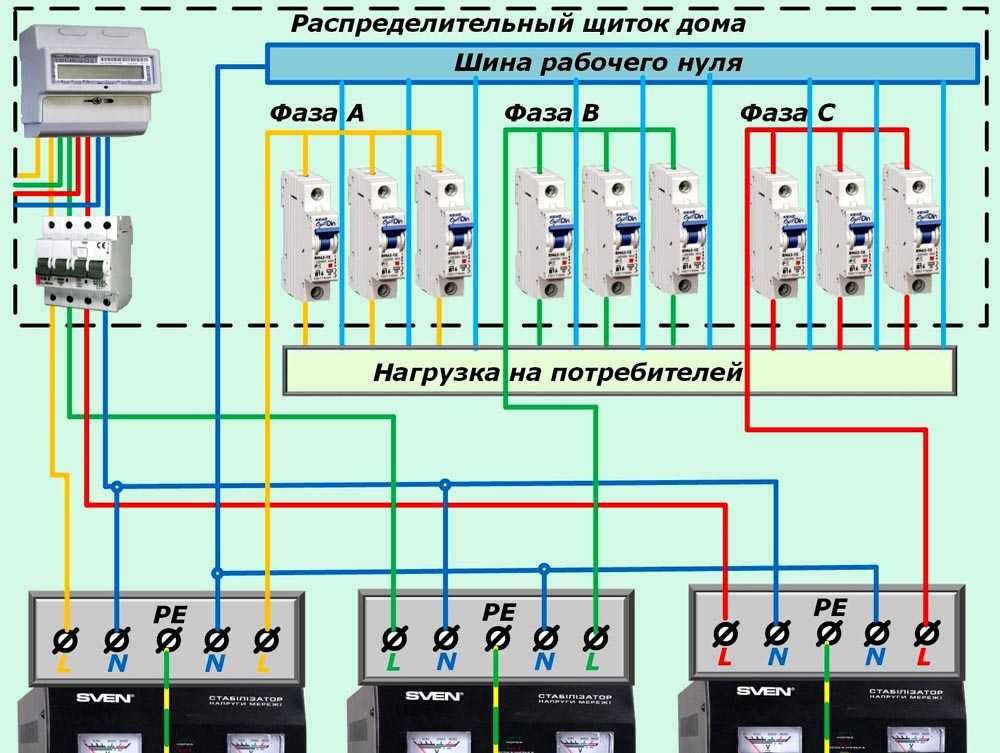

При размещении в прихожей стоит иметь в виду, что стабилизатор напряжения для квартиры должен располагаться на стене максимально близко к вводному автомату. Некоторые типы стабилизаторов, например, релейные и сервоприводные при функционировании создают некоторый шум, вызванный работой электромеханических элементов, которые входят в их состав. Потому их не рекомендуется устанавливать близко к зонам отдыха (спальня, детская).

Лучшим решением для квартиры будет установка симисторного стабилизатора, например, ВОЛЬТ АМПЕР V2.0 или ВОЛЬТ ГЕРЦ V3.0. Данные устройства являются полностью электронными и поэтому бесшумными.

Для того, чтобы выбрать подходящий стабилизатор напряжения на всю квартиру в первую очередь нужно определиться с мощностью, которая выделена энергопоставляющей компанией по договору. Если под рукой этого документа нет, то достаточно выяснить ток вводного автомата. Обычно в квартирах он идет на 16 или 25А, что соответствует 3.5 или 5.5 кВт. В любом случае не рекомендуется выбирать стабилизатор по мощности меньше, чем выделено РЭСом, но и с сильно большим запасом брать нецелесообразно, т.к. при ее превышении выбьет вводной автоматический выключатель.

Следующее на что нужно обратить внимание – это диапазон напряжений, с которыми будет работать стабилизатор. Если с линии приходит меньше 130В, то не всякое устройство справится с таким и смотреть нужно в сторону изделий с расширенными порогами стабилизации. Например, ВОЛЬТ Р V2.0 выдает на выходе 220В±3.5% даже при 120В в сети, а ГИБРИД при 315В продолжает питать нагрузку напряжением 220±15В (7.5%). Для более спокойных сетей подойдут модели ВОЛЬТ с узкими диапазонами, например, АМПЕР-Т или ГЕРЦ, которые уверенно работают при 150-260В входной линии.

Стабилизаторы напряжения ТМ «ВОЛЬТ ENGINEERING» ступенчатые, поэтому при переходе с одной ступени на другую может появится эффект мерцания при работе с чувствительными системами освещения, например, старыми лампами накаливания, галогенками, а также светодиодными без IC-драйвера.

При использовании современных LED ламп с IC-driver этот эффект не проявляется даже при использовании Гибрида с точностью 7.5%.

Защитить технику в квартире от скачков напряжения или появления в розетках 380В можно несколькими способами: приобрести технику со встроенной защитой, установить отсекающее реле или же купить стабилизатор. Каждый из них имеет право на жизнь, но, по нашему мнению, самым целесообразным является именно последний вариант. Причем в квартиру лучшим решением будет установить симисторный АМПЕР, ГЕРЦ или ГЕРЦ ДУО, которые бесшумные, компактные и универсальные с точки зрения диапазона работы и функций.

Стабилизатор напряжения для квартиры в категории «Электрооборудование»

поиск в товарах / по продавцам

• Стабилизаторы напряжения

• Альтернативные источники энергии, общее

• Реле напряжения

• Системы автоматического управления

• Источники бесперебойного питания (ИБП)

• Наборы и компоненты для самостоятельной сборки электроники

• Инверторы

• Подбор запчастей и авторазборка

• Флюсы, припой

• Контейнеры для сбора анализов

• Бамперы

• Электрические удлинители

• Легковые автомобили

• Блоки управления

• Автомобильные подкрылки

• Комплектующие для минисельхозтехники

• Знаки различия

• Обшивки дверей, багажника, потолков, накладки салона

• Ремонт и обслуживание бытовой техники

• Автомобильные двери

Стабилизатор напряжения для дома однофазный 5 квт Стабилизатор напряжения для квартири 5000Вт Volt

На складе

Доставка по Украине

7 492. 80 грн

9 366 грн

Купить

Стабилизатор напряжения для дома однофазный 5 квт Стабилизатор напряжения для квартири 5000Вт Volt

Доставка по Украине

7 492.80 грн

9 366 грн

Купить

Стабилизатор напряжения для дома однофазный 5 квт Стабилизатор напряжения для квартири 5000Вт Volt

Доставка по Украине

7 492.80 грн

9 366 грн

Купить

Торстаб ПРО 9500 — стабилизатор напряжения для дома, квартиры, офиса, дачи

Заканчивается

Доставка по Украине

14 900 грн

Купить

Симисторный стабилизатор напряжения для дома квартиры дачи OPTIMUM 12000

Под заказ

Доставка по Украине

20 000 грн

Купить

Черновцы

Промышленнный Источник бесперебойного питания для ПК и квартиры,Стабилизатор напряжения для дома и компьютера

Доставка по Украине

3 455 грн

6 910 грн

Купить

Cтабилизатор напряжения ARUNA SDR 10000. Для дома, квартиры.

Доставка из г. Днепр

11 400 грн

Купить

Стабилизатор напряжения NORMA Exclusive 9000 симисторный для квартиры дачи

На складе в г. Черновцы

Доставка по Украине

13 750 грн

Купить

Черновцы

Стабилизатор напряжения NORMA Exclusive 12000 симисторный для квартиры дачи

На складе в г. Черновцы

Доставка по Украине

18 150 грн

Купить

Черновцы

Стабилизатор напряжения OPTIMUM 9000 для дома квартиры дачи симисторный

На складе

Доставка по Украине

15 300 грн

Купить

2

3

Вперед

Показано 1 — 29 товаров из 5000+

Смотрите также

Стабилизатор напряжения 380

Стабилизатор напряжения для частного дома

Стабилизатор напряжения 3 квт

Стабилизатор напряжения элекс

Стабилизатор напряжения 220

Стабилизатор 220 вольт

Электрический стабилизатор

Устройство для стабилизации напряжения

Инверторный стабилизатор напряжения 10 квт

Стабилизатор напряжения 220в для дома

Инверторный стабилизатор напряжения

Стабилизатор напряжения 5 квт

Инверторные стабилизаторы напряжения

Стабилизатор напряжения сети 220в

Бытовые стабилизаторы для дома

Стабилизатор напряжения для квартиры со скидкой

Стабилизатор напряжения для квартиры оптом

Популярные категории

Электрооборудование

Оборудование для электроснабжения

Блоки питания

Стабилизаторы напряжения

Промышленное оборудование и станки

Альтернативные источники энергии

Компоненты АСУТП

Реле напряжения

Системы автоматического управления

Источники бесперебойного питания (ИБП)

Насколько вам
удобно на проме?

Как выбрать стабилизатор напряжения для квартиры?

Качество электроэнергии у жителей городских квартир обычно выше, чем у владельцев частных домов и, особенно, дачников. Конечно, городские электросети тоже далеко не всегда идеальны, но колебания, встречающиеся в них, все же меньше, чем в сельской местности и частном секторе.

Качество электроэнергии у жителей городских квартир обычно выше, чем у владельцев частных домов и, особенно, дачников. Конечно, городские электросети тоже далеко не всегда идеальны, но колебания, встречающиеся в них, все же меньше, чем в сельской местности и частном секторе. Однако даже небольшие перепады питающего напряжения могут помешать нормальному функционированию современной бытовой техники и электроники. Поэтому стабилизатор напряжения часто необходим в городских условиях.

В каком случае необходим стабилизатор напряжения в квартире?
Если для частного дома и дачи практически всегда нужен стабилизатор, то с городскими квартирами все не так просто. Во-первых, удаленность многоквартирных домов от электростанций меньше, поэтому критически низкие показатели напряжения встречаются реже, чем в сельской местности. Во-вторых, сильные перепады сети в городе — скорее исключение, чем правило.

Наличие колебаний напряжения легко определить невооруженным глазом. Шум в динамиках и на экранах видеовоспроизводящих устройств, мигание лампочек, изменение звука холодильника или стиральной машины явно говорят о том, что нужен стабилизатор напряжения.

А если таких признаков не наблюдается — можно ли быть уверенным в отсутствии перепадов напряжения и сохранности своего оборудования? К сожалению нет. Небольшие колебания в сети могут не проявляться визуально, но медленно «перемалывать» электронную начинку современной бытовой техники, пагубно сказываясь на ее долговечности и работоспособности.

Вы можете проверить свою электрическую сеть на качество поступающего из нее электричества с помощью электрика или самостоятельно. Достаточно с помощью мультиметра измерить напряжение на розетке при минимальном потреблении (например, в разгар рабочего дня) и при максимальной нагрузке (утром, вечером или в выходные). Полученные данные следует сравнить с показателями допустимых отклонений, которые не должны превышать 10 % от номинального напряжения:

для сетей 230 В — не менее 207 В и не более 253 В;
для сетей 220 В — не менее 198 и не более 242 В.

качество которых превышает существующие стандарты (для бытового сектора эта техника является явным исключением). В случае скачков напряжения выше или ниже указанных норм следует задуматься о покупке стабилизатора. Потребность в нем будет расти вместе с увеличением отклонения напряжения от нормативного значения.

Какая техника нуждается в первичной стабилизации напряжения?
Перед покупкой стабилизатора необходимо определиться, какое оборудование будет подключаться к устройству. Следует понимать, что одни виды бытовой техники более устойчивы к колебаниям сетевого электричества, чем другие. Рассмотрим влияние качества электроснабжения на работу наиболее распространенных электроприборов в городских квартирах:

Холодильники. Современные модели отлично выполняют свои функции при изменении напряжения в пределах 10%. В случае более значительных отклонений все же нужен стабилизатор напряжения для холодильника, иначе такое оборудование может уйти в защиту и отключиться. Если холодильник все же запускается при пониженном или повышенном входном напряжении, то длительная эксплуатация в таких условиях чревата сокращением срока службы компрессора. Старые модели холодильников реагируют даже на малейшие колебания сетевого напряжения, что слышно по изменению звука их работы. Сгоревший из-за сетевого перепада мотор – частая причина поломки.
Телевизоры . Изделия последних поколений стабильны при плавающем напряжении. Встроенные импульсные блоки питания выравнивают сетевой сигнал и поддерживают широкий диапазон входных значений до 110 В внизу и 260 В вверху. Однако если в городской квартире провалы ниже указанного значения практически невозможны, то могут возникнуть скачки напряжения выше 260 В. Поэтому в некоторых случаях потребуется стабилизатор напряжения для телевизора.
Персональные компьютеры, ноутбуки и оргтехника. В современных ПК, ноутбуках и мониторах используются импульсные блоки питания, аналогичные телевизионным, поэтому в условиях небольших сетевых перепадов угроз для таких устройств нет. Сильные скачки напряжения опасны для самого блока питания – он может выйти из строя. При наличии подобных явлений стоит позаботиться о защите своего оборудования стабилизатором напряжения для ПК и оргтехники.
Железо . Он будет работать практически при любой производительности сети, но при низком напряжении устройство не сможет прогреться до нужной температуры, а при высоком быстро перегреется.
Звуковое оборудование. Скачки напряжения ухудшают качество звука. При небольших колебаниях для корректной работы достаточно сетевого фильтра. В случае сильных отклонений улучшение звука гарантирует только стабилизатор напряжения для аудиоаппаратуры.

Климатическое оборудование . Кондиционеры, вентиляторы, тепловые пушки, увлажнители воздуха зависят от параметров питающего напряжения. Отклонения от номинальных значений отрицательно сказываются на надежности и долговечности их электродвигателей. Например, кондиционер в условиях нестабильного электроснабжения будет работать на пониженной мощности или выйдет из строя. Поэтому такое оборудование при наличии каких-либо колебаний сети следует использовать только со стабилизатором напряжения.

Пылесосы. Основным узлом любого пылесоса является компрессор, реализованный на базе мотора, чувствительного к качеству электроэнергии. Результатом скачков напряжения для пылесоса будет либо неполная работа, либо преждевременный выход из строя.
Стиральные машины . Автоматические и полуавтоматические модели имеют электродвигатель, поэтому любые отклонения в электросети будут негативно сказываться на их работоспособности и сроке службы. Кроме того, резкие скачки напряжения вызовут постоянное срабатывание защитной автоматики и повлияют на встроенные водонагреватели, которые не будут нагревать воду или выйдут из строя. Несомненно, стабилизатор напряжения для стиральной машины необходим даже при минимальных отклонениях сетевого напряжения от установленных норм.
Посудомоечные машины. Принцип их работы и устройство во многом аналогичны стиральным машинам, соответственно и проблемы, возникающие при колебаниях напряжения в электрической сети, аналогичны. Поэтому для стабильной работы и длительного срока службы необходимо подключить стабилизатор напряжения для посудомоечной машины. Это улучшит качество его работы и продлит срок его службы.
Микроволновые печи. При пониженном напряжении они не смогут обеспечить заявленную мощность излучения. При значительном превышении номинального напряжения может выйти из строя управляющая электроника и блок питания. Поэтому, чтобы не получить холодную еду в горячем блюде, рекомендуется использовать стабилизатор напряжения для микроволновки.
Энергосберегающие лампы . Очень чувствительны и быстро перегорают при частых перепадах напряжения (в тех случаях, когда обычные лампы просто моргают). Кроме того, при низком напряжении они могут вообще не включаться.
Светодиодные лампы. Практически не реагируют на изменения в сети и светят с одинаковой яркостью в широком диапазоне входного напряжения (пределы допустимых значений зависят от качества встроенного регулятора тока).
Лампы накаливания . Обычные лампы более устойчивы к колебаниям сети, чем энергосберегающие. Но при низком напряжении их свет заметно тускнеет, а при высоком становится ярче, что негативно сказывается на зрении человека, а также сокращает срок службы лампы и вызывает перерасход электроэнергии.
Электронагреватели . При падении напряжения они не смогут прогреться до необходимой температуры и не будут выполнять свои прямые функции. При повышенном напряжении модели, оснащенные автоматикой, отключатся, а более простые могут перегреться и не только выйти из строя, но и стать причиной возгорания.
Проанализировав вышеизложенное, можно сделать вывод, что все бытовые приборы в большей или меньшей степени зависят от качества питающего напряжения. Поэтому при наличии каких-либо отклонений от установленных нормативных значений в электросети вашей квартиры целесообразно один раз вложиться в качественный и современный стабилизатор для бытовых приборов, способный гарантировать правильное функционирование электроприборов.

Какой тип стабилизатора напряжения подойдет для квартиры?
Немедленно выбрасывайте технически устаревшие и непригодные для современного бытового использования феррорезонансные приборы. Остальные типы стабилизаторов рассмотрим более подробно:

Релейный. Принцип работы основан на коммутации обмоток трансформатора специальными реле. Выбирается обмотка, на которой напряжение имеет значение, наиболее близкое к номинальному. Основные преимущества: приемлемая цена и достаточно высокая скорость отклика. Если ваше оборудование можно использовать с диапазоном точности 8%, реле является идеальным вариантом.
Серводвигатель. Корректировка напряжения осуществляется перемещением по обмотке трансформатора специального контакта, приводимого в движение сервоприводом. Достоинства: повышенная (по сравнению с релейными устройствами) точность стабилизации и дешевизна большинства моделей. Если у вас стабильно высокое или стабильно низкое напряжение — то это ваш вариант!
Симистор и тиристор. По принципу действия аналогичны релейным, но переключение между обмотками трансформатора осуществляется для максимального быстродействия и обеспечения практически бесшумной работы устройства на полупроводниковых переключателях: тиристорах и симисторах. Характеристики стабилизаторов этого типа превосходят многие аналоги. Такие устройства можно с успехом использовать в городских квартирах, возможно, уступая лишь предыдущим видам по цене.

Теперь у вас есть полная информация обо всех типах стабилизаторов напряжения и о потребителях в вашей квартире. Если есть вопросы — пишите, звоните, готовы проконсультировать по всем вопросам.

Что такое стабилизатор напряжения — зачем он нужен, как он работает, типы и области применения

Применение стабилизаторов напряжения стало необходимостью в каждом доме. В настоящее время доступны различные типы стабилизаторов напряжения с различной функциональностью и работой. Последние достижения в области технологий, такие как микропроцессорные микросхемы и силовые электронные устройства, изменили наше представление о стабилизаторе напряжения. Теперь они полностью автоматические, интеллектуальные и оснащены множеством дополнительных функций. Они также обладают сверхбыстрой реакцией на колебания напряжения и позволяют своим пользователям дистанционно регулировать требования к напряжению, включая функцию запуска/остановки для выхода.

Что такое стабилизатор напряжения?

Стабилизатор напряжения — это электрическое устройство, которое используется для обеспечения постоянного выходного напряжения нагрузки на его выходных клеммах независимо от любых изменений/колебаний на входе, т. е. входящего питания.

Основное назначение стабилизатора напряжения — защита электрических/электронных устройств (например, кондиционера, холодильника, телевизора и т. д.) от возможного повреждения из-за скачков/колебаний напряжения, перенапряжения и пониженного напряжения.

Рис.1 – Различные типы стабилизаторов напряжения

Стабилизатор напряжения также известен как АРН (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается только домашним/офисным оборудованием, которое получает электропитание извне. Даже корабли, у которых есть собственная внутренняя система электропитания в виде дизельных генераторов переменного тока, в значительной степени зависят от этих АРН для обеспечения безопасности своего оборудования.

Оказание первой помощи при электрошо…

Пожалуйста, включите JavaScript

Первая помощь при поражении электрическим током – причины, источники, степень тяжести

Мы можем видеть различные типы стабилизаторов напряжения, доступных на рынке. Как аналоговые, так и цифровые автоматические стабилизаторы напряжения доступны от очень многих производителей. Благодаря растущей конкуренции и повышению осведомленности об устройствах безопасности. Эти стабилизаторы напряжения могут быть однофазными (выход 220-230 вольт) или трехфазными (выход 380/400 вольт) в зависимости от типа применения. Регулировка желаемого стабилизированного выхода осуществляется методом понижения и повышения, выполняемым его внутренней схемой. Трехфазные стабилизаторы напряжения доступны в двух разных моделях: модели со сбалансированной нагрузкой и модели с несимметричной нагрузкой.

Они также доступны в различных номиналах и диапазонах KVA. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200–240 вольт с повышающим напряжением 20–35 вольт при входном напряжении в диапазоне от 180 до 270 вольт. Принимая во внимание, что стабилизатор напряжения с широким диапазоном может обеспечить стабилизированное выходное напряжение 190–240 вольт с повышающим понижающим преобразователем на 50–55 вольт при входном напряжении в диапазоне от 140 до 300 вольт.

Они также доступны для широкого спектра применений, таких как специальный стабилизатор напряжения для небольших устройств, таких как телевизор, холодильник, микроволновая печь, до одного огромного устройства для всей бытовой техники.

В дополнение к своей основной функции стабилизации, стабилизаторы текущего напряжения имеют множество полезных дополнительных функций, таких как защита от перегрузки, переключение при нулевом напряжении, защита от изменения частоты, отображение отключения напряжения, возможность запуска и остановки выхода, ручной/автоматический запуск, отключение напряжения и т.д.

Стабилизаторы напряжения являются очень энергоэффективными устройствами (с КПД 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.

Зачем нужны стабилизаторы напряжения? — Его важность

Все электрические/электронные устройства спроектированы и изготовлены для работы с максимальной эффективностью при типичном напряжении питания, известном как номинальное рабочее напряжение. В зависимости от расчетного безопасного рабочего предела рабочий диапазон (с оптимальным КПД) электрического/электронного устройства может быть ограничен до ± 5 %, ± 10 % или более.

Из-за многих проблем входное напряжение, которое мы получаем, всегда имеет тенденцию колебаться, что приводит к постоянно меняющемуся входному напряжению. Это переменное напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.

Рис. 2 – Проблемы из-за колебаний напряжения

Помните, что для электрического/электронного устройства нет ничего более важного, чем отфильтрованное, защищенное и стабильное питание. Правильная и стабилизированная подача напряжения очень необходима для того, чтобы устройство выполняло свои функции наиболее оптимальным образом. Это стабилизатор напряжения, который гарантирует, что устройство получит желаемое и стабилизированное напряжение независимо от того, насколько велики колебания. Таким образом, стабилизатор напряжения является очень эффективным решением для тех, кто хочет получить оптимальную производительность и защитить свои устройства от этих непредсказуемых колебаний напряжения, скачков напряжения и помех, присутствующих в источнике питания.

Как и ИБП, стабилизаторы напряжения также являются средством защиты электрического и электронного оборудования. Колебания напряжения очень распространены независимо от того, где вы живете. Могут быть различные причины колебаний напряжения, такие как электрические неисправности, неисправная проводка, молния, короткие замыкания и т. д. Эти колебания могут быть в форме перенапряжения или пониженного напряжения.

Последствия постоянного/периодического перенапряжения для бытовой техники

• Это может привести к необратимому повреждению подключенного устройства.
• Это может привести к повреждению изоляции обмотки.
• Может привести к ненужному прерыванию нагрузки
• Может привести к перегреву кабеля или устройства.
• Может сократить срок службы устройства.

Влияние постоянного/периодического пониженного напряжения на бытовую технику

• Может привести к неисправности оборудования.
• Это может привести к снижению эффективности устройства.
• В некоторых случаях устройству может потребоваться дополнительное время для выполнения той же функции.
• Это может привести к снижению производительности устройства.
• Это может привести к тому, что устройство будет потреблять большие токи, что может вызвать перегрев

Как работает стабилизатор напряжения? – Принцип работы функции понижения и повышения

Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций, т. е. функции понижения и повышения. Функция Buck and Boost — это не что иное, как регулирование постоянного напряжения в условиях перенапряжения и пониженного напряжения. Эта функция Buck and Boost может выполняться вручную с помощью селекторных переключателей или автоматически с помощью дополнительных электронных схем.

Рис. 3 – Основная функция стабилизатора напряжения

В условиях перенапряжения функция Buck выполняет необходимое снижение интенсивности напряжения. Точно так же в условиях пониженного напряжения функция Boost увеличивает интенсивность напряжения. Идея обеих функций в целом состоит в том, чтобы поддерживать одинаковое выходное напряжение.

Стабилизация напряжения включает добавление или вычитание напряжения из основного источника питания. Для выполнения этой функции стабилизаторы напряжения используют трансформатор, который подключается к переключающим реле в различных необходимых конфигурациях. Немногие из стабилизаторов напряжения используют трансформатор с различными ответвлениями на обмотке для обеспечения различных корректировок напряжения, в то время как некоторые стабилизаторы напряжения (например, сервостабилизаторы напряжения) содержат автотрансформатор для обеспечения желаемого диапазона коррекции.

Как работают функции Buck и Boost в стабилизаторе напряжения

Для лучшего понимания обеих концепций мы разделим их на отдельные функции.

Функция понижения напряжения в стабилизаторе напряжения

Рис. 4 – Принципиальная схема функции понижения напряжения в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в функции «Понижения». В функции Buck полярность вторичной обмотки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом вычитания напряжения первичной и вторичной обмотки.

Рис. 5 – Вычитание напряжения в понижающей функции стабилизатора напряжения

В стабилизаторе напряжения имеется схема переключения. Всякий раз, когда обнаруживается перенапряжение в первичном источнике питания, подключение нагрузки вручную/автоматически переключается в режим «понижающего» режима с помощью переключателей/реле.

Функция форсирования в стабилизаторе напряжения

Рис. 6 – Принципиальная схема функции форсирования в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в режиме «Boost». В функции Boost полярность вторичной обмотки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом сложения напряжения первичной и вторичной обмотки.

Рис. 7. Добавление напряжения в функцию форсирования стабилизатора напряжения

Как автоматически работает конфигурация Buck and Boost?

Вот пример стабилизатора напряжения 02 Stage. Этот стабилизатор напряжения использует реле 02 (реле 1 и реле 2) для обеспечения стабилизированного питания переменного тока нагрузки в условиях повышенного и пониженного напряжения.

Рис. 8 – Принципиальная схема функции автоматического понижения и повышения напряжения в стабилизаторе напряжения

На принципиальной схеме 02-ступенчатого стабилизатора напряжения (изображенного выше) реле 1 и реле 2 используются для обеспечения конфигураций понижения и повышения во время различных обстоятельств колебания напряжения, т. е. перенапряжения и пониженного напряжения. Например, предположим, что вход переменного тока составляет 230 вольт переменного тока, а требуемый выход также является постоянным 230 вольт переменного тока. Теперь, если у вас есть +/- 25 вольт Buck & Boost стабилизация, это означает, что ваш стабилизатор напряжения может обеспечить вам постоянное желаемое напряжение (230 вольт) между 205 вольт (пониженное напряжение) и 255 вольт (повышенное напряжение) входного источника переменного тока. .

В стабилизаторах напряжения, в которых используются трансформаторы с ответвлениями, точки отводов выбираются на основе требуемой величины напряжения, которое должно быть понижено или повышено. В этом случае у нас есть разные диапазоны напряжения для выбора. Принимая во внимание, что в стабилизаторах напряжения, в которых используются автотрансформаторы, серводвигатели вместе со скользящими контактами используются для получения необходимого уровня напряжения, которое должно быть понижено или повышено. Скользящий контакт необходим, поскольку автотрансформаторы имеют только одну обмотку.

Различные типы стабилизаторов напряжения

Первоначально на рынке появились стабилизаторы напряжения с ручным/селекторным переключателем. В стабилизаторах этого типа используются электромеханические реле для выбора нужного напряжения. С развитием технологий появились дополнительные электронные схемы, а стабилизаторы напряжения стали автоматическими. Затем появился стабилизатор напряжения на основе сервопривода, который способен непрерывно стабилизировать напряжение без какого-либо ручного вмешательства. Теперь также доступны стабилизаторы напряжения на основе ИС/микроконтроллеров, которые также могут выполнять дополнительные функции.

Стабилизаторы напряжения можно разделить на три типа. Это:

• Стабилизаторы напряжения релейного типа
• Стабилизаторы напряжения на основе сервопривода
• Статические стабилизаторы напряжения

Стабилизаторы напряжения релейного типа

В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичных трансформаторов в различных конфигурациях для реализации функции Buck & Boost.

Как работает стабилизатор напряжения релейного типа?

Рис. 9 – Внутренний вид стабилизатора напряжения релейного типа

На рисунке выше показано, как стабилизатор напряжения релейного типа выглядит изнутри. Он имеет трансформатор с ответвлениями, реле и электронную плату. Печатная плата содержит схему выпрямителя, усилитель, блок микроконтроллера и другие вспомогательные компоненты.

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх опорного значения, он переключает соответствующее реле для подключения требуемого ответвления для функции Buck/Boost.

Стабилизаторы напряжения релейного типа обычно стабилизируют входные колебания ±15% с выходной точностью от ±5% до ±10%.

Использование/преимущества стабилизаторов напряжения релейного типа

Этот стабилизатор в основном используется для приборов/оборудования с низкой мощностью в жилых/коммерческих/промышленных целях.

• Они стоят дешевле.
• Компактные.

Ограничения стабилизаторов напряжения релейного типа

• Их реакция на колебания напряжения немного медленнее по сравнению со стабилизаторами напряжения других типов
• Менее долговечны
• Менее надежны
• Не выдерживают скачков напряжения, т.к. предел устойчивости к колебаниям меньше.
• При стабилизации напряжения переход цепи питания может привести к незначительным перебоям в подаче электроэнергии.

Стабилизаторы напряжения с сервоприводом

В стабилизаторах напряжения с сервоприводом регулирование напряжения осуществляется с помощью серводвигателя. Они также известны как сервостабилизаторы. Это замкнутые системы.

Как работает стабилизатор напряжения на основе сервопривода?

В системе с замкнутым контуром гарантируется отрицательная обратная связь (также известная как подача ошибок) на выходе, чтобы система могла гарантировать достижение желаемого результата. Это делается путем сравнения выходного и входного сигналов. Если в случае, если требуемый выходной сигнал выше/ниже требуемого значения, то регулятор источника входного сигнала получит сигнал ошибки (Выходное значение — Входное значение). Затем этот регулятор снова генерирует сигнал (положительный или отрицательный в зависимости от достигнутого выходного значения) и подает его на приводы, чтобы привести выход к точному значению.

Благодаря свойству замкнутого контура сервоприводные стабилизаторы напряжения используются для приборов/оборудования, которые очень чувствительны и нуждаются в точном входном питании (±01%) для выполнения предусмотренных функций.

Рис. 10 – Внутренний вид стабилизатора напряжения на основе сервопривода

На приведенном выше рисунке показано, как стабилизатор напряжения на основе сервопривода выглядит изнутри. Он имеет серводвигатель, автотрансформатор, понижающий и повышающий трансформатор (с ответвлениями), двигатель, электронную плату и другие вспомогательные компоненты.

В стабилизаторе напряжения на основе сервопривода один конец первичной обмотки понижающего и повышающего трансформатора (с ответвлениями) соединяется с фиксированным отводом автотрансформатора, а другой конец первичной обмотки соединяется с подвижным рычагом. которым управляет серводвигатель. Один конец вторичной обмотки понижающего и повышающего трансформатора подключен к входному источнику питания, а другой конец подключен к выходу стабилизатора напряжения.

Рис. 11- Принципиальная схема стабилизатора напряжения на основе сервопривода

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного питания сверх опорного значения, он запускает двигатель, который дополнительно перемещает плечо на автотрансформаторе.

При перемещении рычага автотрансформатора входное напряжение на первичную обмотку понижающего и повышающего трансформатора изменится на требуемое выходное напряжение. Серводвигатель будет продолжать вращаться до тех пор, пока разница между значением опорного напряжения и выходным сигналом стабилизатора не станет равной нулю. Этот полный процесс происходит за миллисекунды. Современные стабилизаторы напряжения на основе сервоприводов поставляются со схемой управления на основе микроконтроллера/микропроцессора, чтобы обеспечить интеллектуальное управление пользователями.

Различные типы стабилизаторов напряжения с сервоприводом

Различные типы стабилизаторов напряжения с сервоприводом: –

Однофазные стабилизаторы напряжения с сервоприводом

серводвигатель, подключенный к переменному трансформатору.

Трехфазные балансные стабилизаторы напряжения с сервоприводом

В трехфазных балансных стабилизаторах напряжения с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и общей цепи управления. Выход автотрансформаторов варьируется для достижения стабилизации.

Трехфазные несимметричные стабилизаторы напряжения с сервоприводом

В трехфазных несимметричных стабилизаторах напряжения с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и 03 независимым схемам управления (по одной на каждую автотрансформатор).

Рис. 12 – Внутренний вид трехфазных несимметричных стабилизаторов напряжения с сервоприводом

Использование/преимущества стабилизатора напряжения с сервоприводом

• Быстро реагируют на колебания напряжения.
• Обладают высокой точностью стабилизации напряжения.
• Они очень надежны
• Они могут выдерживать скачки напряжения.

Ограничения стабилизатора напряжения на основе сервопривода

• Требуют периодического обслуживания.
• Для устранения ошибки серводвигатель необходимо выровнять. Выравнивание серводвигателя требует умелых рук.

Стабилизаторы напряжения

Рис. 13 – Статические стабилизаторы напряжения

Статический выпрямитель напряжения не имеет движущихся частей, как в случае стабилизаторов напряжения на основе сервоприводов. Он использует схему силового электронного преобразователя для стабилизации напряжения. Эти статические стабилизаторы напряжения имеют очень высокую точность, а стабилизация напряжения находится в пределах ±1%.

Статический стабилизатор напряжения содержит понижающий и повышающий трансформатор, силовой преобразователь на биполярном транзисторе с изолированным затвором (IGBT), микроконтроллер, микропроцессор и другие важные компоненты.

Рис. 14 – Статический стабилизатор напряжения, вид изнутри

Как работает статический стабилизатор напряжения?

Микроконтроллер/микропроцессор управляет силовым преобразователем IGBT для создания требуемого уровня напряжения с использованием метода широтно-импульсной модуляции. В методе «широтно-импульсной модуляции» преобразователи мощности с режимом переключения используют силовой полупроводниковый переключатель (например, полевой МОП-транзистор) для управления трансформатором для получения желаемого выходного напряжения. Затем это генерируемое напряжение подается на первичную обмотку трансформатора Buck & Boost. Преобразователь мощности IGBT также управляет фазой напряжения. Он может генерировать напряжение, которое может быть в фазе или на 180 градусов не в фазе с входным источником питания, что, в свою очередь, позволяет ему контролировать, должно ли напряжение добавляться или вычитаться в зависимости от повышения или падения уровня входного питания.

Рис. 15 – Принципиальная схема статического стабилизатора напряжения

Как только микропроцессор обнаруживает падение уровня напряжения, он посылает сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, аналогичное разности напряжений, на которую уменьшилось входное питание. Это генерируемое напряжение находится в фазе с входным источником питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора. Поскольку вторичная обмотка понижающего и повышающего трансформатора подключена к входному источнику питания, напряжение, индуцируемое во вторичной обмотке, будет добавлено к входному источнику питания. И так стабилизированное повышенное напряжение потом будет подаваться на нагрузку.

Аналогичным образом, как только микропроцессор обнаруживает повышение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, аналогичное разности напряжений, на которую уменьшилось входное питание. Но на этот раз генерируемое напряжение будет на 180 градусов не совпадать по фазе с входным источником питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора. Поскольку вторичная обмотка понижающего и повышающего трансформатора подключена к входному источнику питания, напряжение, которое было наведено во вторичной обмотке, теперь будет вычтено из входного источника питания. Таким образом, на нагрузку будет подаваться стабилизированное пониженное напряжение.

Использование/преимущества статических стабилизаторов напряжения

• Они очень компактны по размеру.
• Очень быстро реагируют на колебания напряжения.
• Обладают очень высокой точностью стабилизации напряжения.
• Поскольку нет движущихся частей, он почти не требует обслуживания.
• Они очень надежны.
• Их эффективность очень высока.

Ограничения статического стабилизатора напряжения

Дорогостоящие по сравнению с аналогами

В чем разница между стабилизатором напряжения и регулятором напряжения?

Ну… оба звучат одинаково. Оба они выполняют одну и ту же функцию стабилизации напряжения. Однако то, как они это делают, приносит разницу. Основное функциональное различие между стабилизатором напряжения и регулятором напряжения заключается в следующем:

Стабилизатор напряжения представляет собой устройство, которое обеспечивает постоянное напряжение на выходе без каких-либо изменений входного напряжения. Принимая во внимание, что регулятор напряжения

представляет собой устройство, которое обеспечивает постоянное напряжение на выходе без каких-либо изменений тока нагрузки.

Как выбрать лучший стабилизатор напряжения для дома? Руководство по покупке

При покупке стабилизатора напряжения необходимо учитывать различные факторы. В противном случае вы можете столкнуться со стабилизатором напряжения, который может работать хуже или хуже. Чрезмерная производительность не повредит, но это будет стоить вам дополнительных денег. Так почему бы не выбрать такой стабилизатор напряжения, который удовлетворит ваши требования и сэкономит ваш карман.

Различные факторы, играющие важную роль при выборе стабилизатора напряжения

Различные факторы, которые играют жизненно важную роль и требуют рассмотрения перед выбором стабилизатора напряжения: –

• Требуемая мощность устройства (или группы устройств)
• Тип устройства
• Уровень колебаний напряжения в вашем регионе
• Тип стабилизатора напряжения
• Рабочий диапазон стабилизатора напряжения, который вам нужен
• Отсечка повышенного/пониженного напряжения
• Тип стабилизации/цепи управления
• Тип крепления для вашего стабилизатора напряжения

Пошаговое руководство по выбору/покупке стабилизатора напряжения для вашего дома

Ниже приведены основные шаги, которые вы должны выполнить, чтобы выбрать лучший выпрямитель напряжения для вашего дома: –

• Проверьте номинальная мощность прибора, для которого вам нужен стабилизатор напряжения.
