Стальные трубы для газопроводов: Стальные трубы для прокладки газопроводов, толщина, госты

Трубы для газопровода стальные, пластиковые и полиэтиленовые

Еще не так давно на вопрос, какие трубы используются для газопровода, существовал только единственный ответ — исключительно стальные. Но появление на рынке современных строительных материалов, внесение изменений в СНиП «Газораспределительные системы» (42-01-2002) позволило значительно расширить выбор комплектующих при прокладке наружных и внутренних газопроводов.

Содержание

1. Какие трубы можно использовать для прокладки газовых линий?
2. Стальные газовые трубы
3. Трубы ПНД для газопроводов
4. Медный трубопровод для внутридомовой разводки газа

Самыми универсальными так и остались стандартные стальные трубы для газопровода.

Стальные трубы для газопровода

Они могут применяться для наружной прокладки (надземная, подземная), устройства внутридомовых сетей.

Конкуренцию стали составляют трубы из следующих материалов:

• Полиэтилен низкого давления (ПНД). Пластиковые трубы для газопровода могут применяться только для подземной прокладки магистральных линий, надземный или внутридомовой монтаж из данного материала запрещен.
• А вот внутриквартирные газопроводные линии можно монтировать из медных труб с применением пресс фитингов. Такую возможность дали изменения в вышеуказанный СНиП.

Каждый материал имеет свои преимущества и недостатки, которые и рассмотрим подробней.

Стальные газовые трубы

Стальные трубы для газопровода низкого и высокого давления могут применяться в различных климатических условиях, с применением разных технологий прокладки.

Нормативными документами разрешено применение таких типов труб:

• Бесшовные, полученные методом холодной или горячей деформации.
• Сварные с прямым или спиральным швом.

Все материалы для прокладки газопроводных линий должны в обязательном порядке пройти контроль качества. В зависимости от предполагаемого расхода газа и его давления расчетным путем определяется диаметр труб и толщина их стенок.

Но, несмотря на полученные результаты расчетов, эти параметры не должны быть меньше, чем нормируемые величины:

• При подземной прокладке толщина стенки трубы не должна быть меньше чем 3 мм, при поверхностном монтаже не менее 2 мм.
• Для прокладки распределительных сетей высокого давления используются трубы диаметром не менее 50 мм, для ответвлений к отдельным потребителям и внутридомовой разводки линия допускается использование труб не 25 мм.

Для изготовления газопроводных труб должна применяться малоуглеродистая сталь с минимальным содержанием серы и фосфора. Соединение отдельных элементов линии должно осуществляться при помощи различных технологий сварки. Устанавливать фланцевые стыки можно только в пределах газораспределительных колодцев, а выполнять резьбовые соединения в подземных условиях не допускается.

Трубы ПНД для газопроводов

Полиэтиленовые трубы для газопроводов постепенно вытесняют традиционные стальные конструкции.

Трубы ПНД для газопроводов

Причиной этому стали следующие преимущества пластика:

• Небольшой удельный вес материала и простая технология монтажа.
• Устойчивость к коррозийным процессам и воздействию агрессивных сред.
• Высокая скорость монтажных работ благодаря поставке материалов в бухтах (длина трубы может достигать нескольких сот метров в зависимости от ее диаметра). Благодаря чему появилось снизить количество стыков при прокладке длинных магистралей.
• Такой тип может применяться для прокладки сетей работающих под различным давлением (классификация трубопроводов по давлению предполагает разделение на несколько категорий — высокого (1и 2 категория), среднего и низкого давления).
• Трубы ПНД отличаются значительной долговечностью, срок их эксплуатации достигает 50 лет и более при соблюдении технологических требований к монтажу.

Ради объективности стоит сказать и о некоторых недостатках материала:

• Возможность прокладки только подземным способом.
• Значительный коэффициент линейного расширения.
• Ограниченный диапазон рабочей температуры.
• Полиэтиленовые трубы для газопровода (ГОСТ Р 50838-95) должны укладываться в металлический футляр при пересечении автомобильных и других транспортных магистралей, линий различных коммуникаций, при вводах в эксплуатационные колодцы.
• Глубина заложения в большинстве случаев не должна быть меньше чем 1 метр от уровня поверхности до верха трубы, а если температура воздуха в зимний период опускается до -40 градусов, тогда данный параметр увеличивается до 1,4 м.

Но, несмотря на все эти факторы, для подземного монтажа газопроводных линий трубы ПНД на данный момент используются чаше всего.

Медный трубопровод для внутридомовой разводки газа

Недавно принятая редакция строительных норм и правил позволила применять трубы для газового отопления домов независимо от этажности.

Медные трубы для газоснабжения

Медные трубопроводы могут применяться для прокладки линий 4 категории по давлению (низкое), при этом их соединение должно осуществляться при помощи пресс фитингов. При этом такие элементы должны иметь соответствующую маркировку (желтого цвета) и желтое уплотнительное кольцо.  Применение обжимных (компрессионных) соединителей не допускается.

К достоинствам медных трубопроводов, при помощи которых может выполняться автономная газификация загородного дома, стоит отнести следующие характеристики:

• Достаточно простая технология монтажа с использованием пресс фитингов, благодаря чему существенно сокращается время монтажа системы газоснабжения.
• Устойчивость к коррозии и агрессивным химическим веществам.
• Способность выдерживать высокие механические нагрузки.
• Долговечность медного трубопровода и его презентабельный внешний вид.

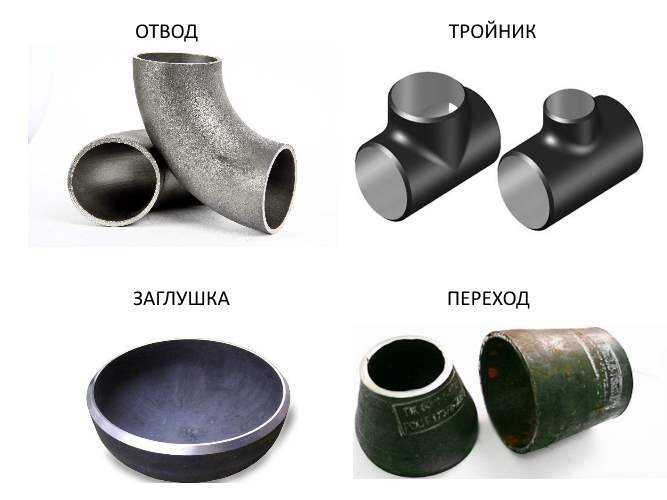

• Большой выбор фитингов и некоторая пластичность материала позволяет монтировать линии с достаточно сложной конфигурацией.

Если принято решение монтировать линию из медных труб, тогда обратите внимание — они должны соответствовать требованиям ГОСТ Р 50838-95, применение других материалов не допускается.

Несмотря на появление описанных современных материалов списывать со счетов традиционные стальные трубы все-таки не стоит. Они будут применяться еще длительное время, а в некоторых случаях они незаменимы, например, газовый ввод в дом выполняется только из стальных труб соответствующего диаметра. Полиэтиленовые и медные трубы просто расширяют возможности устройства газовых сетей при определенных условиях. А на какой из вариантов монтажа газоснабжения сделать ставку, не стоит решать самостоятельно. Только специалист газовой службы может дать оценку возможности применения того или иного материала в конкретных условиях монтажа линии с учетов всех нюансов будущей магистрали.

Стальные газовые трубы: характеристики и разновидности

Несмотря на увеличившуюся долю применения полимерных материалов при прокладке газопроводов, стальные газовые трубы остаются основными комплектующими для устройства не только магистральных линий, но и внутридомовой разводки.

Основное преимущество данного материала — высокие прочностные характеристики и возможность применения в различных климатических условиях, в том числе и в районах вечной мерзлоты (при соответствующей технологии монтажа и нанесении защитных покрытий).

Содержание

1. Преимущества стальных труб
2. Типы стальных труб для газопроводных линий
3. Несколько слов о профилированных трубах

Преимущества стальных труб

Кроме уже указанных преимуществ металлические трубы газовые обладают еще и другими положительными свойствами:

Стальные газовые трубы

• Низкий коэффициент линейного расширения при изменении температуры окружающей среды.
• Возможность использовать для транспортировки различных жидкостей и газов.
• Стойкость к гидравлическим ударам, другие газовые трубы не могут похвастаться таким качеством. Кроме того они способны работать под существенным давлением, что особенно ценно при прокладке магистральных линий, предназначенных для прокачки большого объема газа.

Чтобы быть объективным, необходимо упомянуть и недостатки стальных труб:

Главный минус — подверженность к коррозии. Ржавчина основной враг всех стальных изделий, но решить данную проблему поможет труба стальная с антикоррозийным покрытием. Кроме того, широко применяются трубы с полимерными покрытиями, в том числе и пенополиуретановыми, которые выполняют и функцию утеплителя.

Высокое (по сравнению с полиэтиленовыми трубами) сопротивление потоку, которое может привести к образованию отложений на трубах. Один из способов устранения данного недостатка — нанесение внутреннего полимерного покрытия, данный способ широко применяется при изготовлении элементов больших магистральных линий, диаметр газовых стальных труб такого типа может достигать 1420 мм.

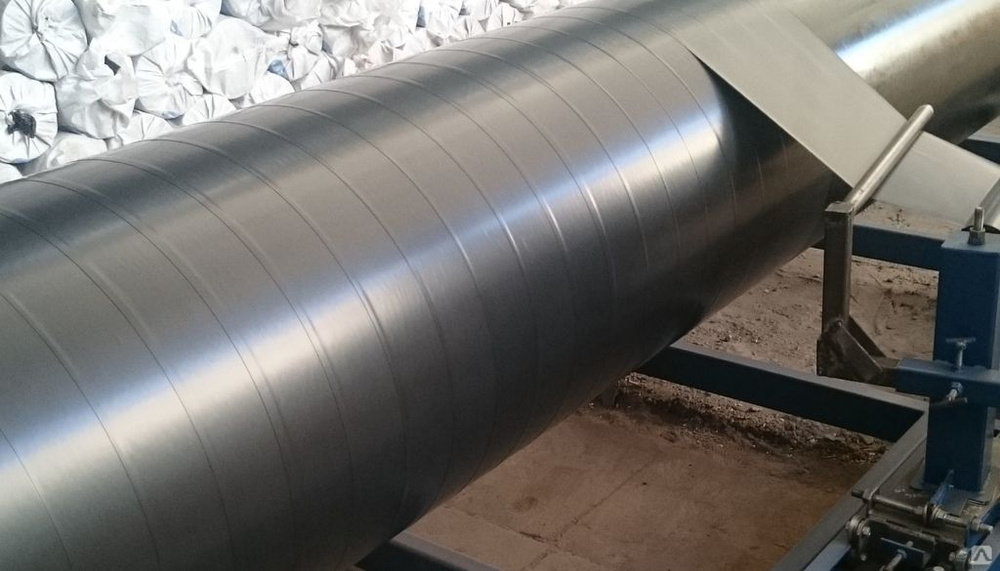

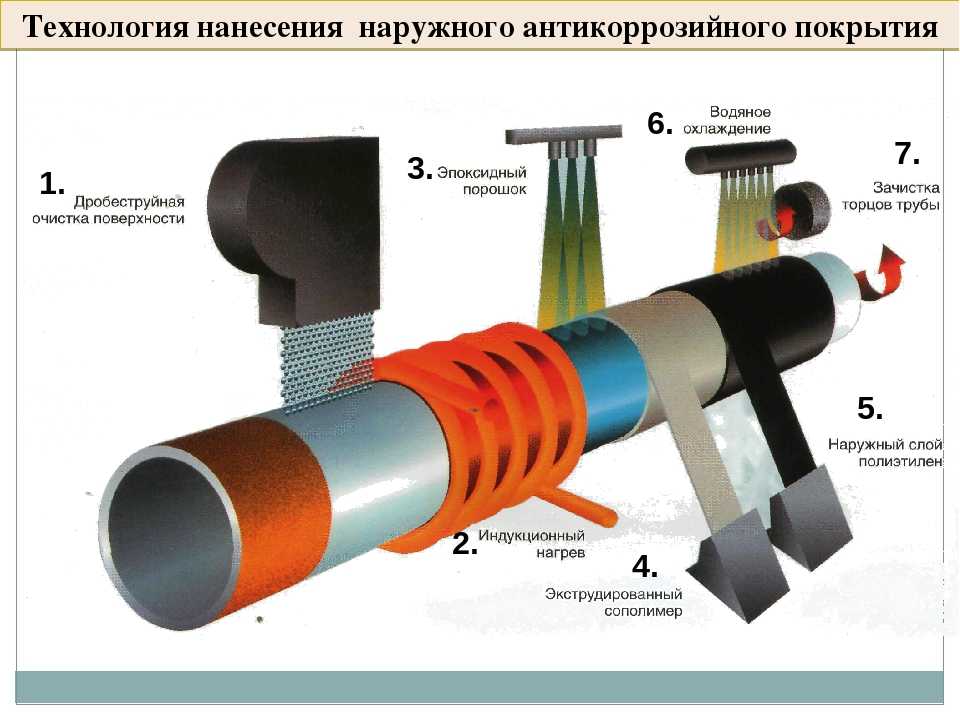

Применение различных защитных покрытий, в том числе и созданных на основе нанотехнологий, позволяет существенно увеличить рабочий ресурс газовых стальных магистралей и существенно сократить эксплуатационные расходы.

Типы стальных труб для газопроводных линий

Чаще всего при монтаже применяются трубы газовые стальные ГОСТ 20295-85, 3262-75 (для прокладки линий водоснабжения, газопроводов и отопления) и некоторые другие. Согласно требованиям этих нормативных документов все трубы для этих целей должны быть изготовлены из низкоуглеродистых сортов стали с минимальным содержанием серы и фосфора. Именно такой материал позволяет обеспечить необходимые эксплуатационные характеристики изделия.

По способу изготовления различают следующие виды труб, используемых при монтаже газопроводов:

• Бесшовные горяче- и холоднодеформированные трубы. Они производятся путем прошивки цилиндрической заготовки. При этом получают пустотелый цилиндр, окончательная форма которому придается методом прокатки через вальцовочную линию. Бесшовные металлические трубы (цельнотянутые) отличаются повышенными прочностными характеристиками, могут применяться при монтаже сетей 1 категории по давлению. Единственный минус таких труб — более высокая стоимость, поэтому целесообразность их применения для прокладки бытовых линий существует не всегда.
• Горячедеформированные трубы могут иметь стенку, толщина которой достигает 75 мм. Основная сфера применения — особо жесткие условия эксплуатации, высокие требования к прочности изделия.

Горячедеформированная труба

• Холодно деформированные трубы имеют более скромные параметры, так толщина стенки обычно не превышает 24 мм, а максимальный диаметр составляет 250 мм.
• Сварные трубы получают путем придания листовой заготовке определенной формы и провариванию стыка на автоматических линиях, обеспечивающих высокое качество сварного шва. Главным требованием при производстве таких труб считается наличие эффективной многоуровневой системы контроля качества. На современных станах контролируется каждый технологический процесс, осуществляемый в процессе производства.

Специалисты различают два основных типа сварных труб для газопроводов:

• Прямошовные стальные трубы составляют большую часть выпускаемой продукции. Линия ее шва параллельна оси трубы, что существенно упрощает технологию сварки. Чаще всего используется TIG сварка (вольфрамовым электродом в среде защитных газов), позволяющая получить сварное соединение высокого качества. Но в последнее время все чаще стала применяться HF технология (сварка высокочастотными индукционными токами), данный метод позволяет существенно снизить себестоимость продукции, при этом сокращается и время выполнения сварки одной трубы.
• Труба спиралешовная изготовлена так же из  штрипса, он сворачивается таким образом, что шов проходит по всей поверхности изделия в виде спирали (витой шов). Такие изделия имеют меньшую стоимость, технология их производства практически не имеет отличий от прямошовной сварки штрипса. К недостаткам стоит отнести тот факт, что прочностные характеристики спиралешовной трубы на разрыв несколько хуже. Из-за этого существует ограничение по давлению транспортируемых веществ, оно не должно превышать 16 атмосфер.

Чаще всего такие трубы применяются при монтаже локальной разводки газовых линий, устройстве внутридомовых сетей.

Несколько слов о профилированных трубах

Нередко можно слышать сожаления о том, что нельзя использовать профилированные трубы при монтаже внутриквартирной газовой разводки. Сразу стоит сказать о том, что в газовой магистрали главное не красота и стильность, а надежность и возможность гарантировать безопасную эксплуатацию газовой линии. Технология производства профилированных труб не позволяет получить изделия с требуемыми для газа прочностными характеристиками. Поэтому они не могут гарантировать герметичность на всем протяжении эксплуатации.

При монтаже газовых магистралей не стоит экспериментировать, необходимо неукоснительно соблюдать требования ГОСТов, СНиПов, других документов, регламентирующих прокладку газопроводов. Только в этом случае можно обеспечить свою личную безопасность (если речь идет о прокладке линии внутри квартиры или дома).

Даже популярные полиэтиленовые трубы могут монтироваться только при прокладке подземных магистралей, а медные только при устройстве газовой разводки внутри помещений.

Каждая труба имеет свою определенную сферу применения, помните, газ не прощает небрежного отношения с собой. Если у вас нет опыта и допуска к монтажным работам по устройству газовых линий, обязательно обратитесь к профессионалам, не стоит рисковать жизнью своей и близких вам людей.

Купить Стальная труба для трубопроводов

Линейная труба — это тип стальной трубы, которая используется для транспортировки материалов по трубопроводам по всей стране. Линейная труба может использоваться для транспортировки нефти, природного газа, нефти и воды. Это прочная труба, которая должна соответствовать определенным спецификациям и правилам. Эта труба обычно имеет высокую прочность и долговечность, чтобы выдерживать высокое давление. В Crestwood Tubulars мы продаем и распространяем линейные трубы самых разных размеров, длин, диаметров и марок.

Чтобы узнать больше о наших услугах по продаже и дистрибуции линейных труб или получить ценовое предложение для ваших конкретных требований, пожалуйста, свяжитесь с нашим отделом продаж стальных труб.

Что такое линейная труба

Линейная труба — это тип трубы, изготовленной из высокопрочной углеродистой стали. Как правило, изготавливается в соответствии с металлургическим спецификации, разработанные Американским институтом нефти (API). Линейная труба может использоваться для строительства трубопроводов, по которым транспортируются различные ресурсов, включая природный газ, нефть, нефть и воду. Эта труба доступна в различных диаметрах от 2 дюймов до 48 дюймов. Линейная труба может включать бесшовные или сварные трубы из углеродистой или нержавеющей стали. Потому что линейная труба должна выдерживать высокое давление, трубопроводные трубы проходят важные испытания, чтобы убедиться, что они соответствуют всем требованиям к химическому составу стали, прочности, Прочность и размерные характеристики. Использование линейных труб, отвечающих установленным критериям, обеспечит безопасную и надежную работу трубопровода.

Размер и диаметр линейной трубы, необходимой для трубопровода, могут варьироваться в зависимости от количества газа или жидкости, которое проходит труба. предназначены для того, чтобы нести, а также давление, которое трубопровод должен выдерживать. Например, в большинстве случаев магистраль, основной конвейер, который доставляет природного газа, потребуется линейная труба диаметром от 16 до 48 дюймов. Трубопроводы меньшего размера, которые подают газ в магистраль или забирают газ из магистраль может быть построена из трубопроводной трубы диаметром от 6 до 16 дюймов. Определить необходимый диаметр трубопровода можно, рассмотрев объем газа или жидкости, который будет проходить по трубопроводу, а также давление, при котором он будет транспортироваться.

Требования к толщине трубопроводной трубы определяются максимальным рабочим давлением, требуемым для трубопровода. Это основано об опубликованных стандартах и ​​федеральных правилах. Соблюдение надлежащих правил техники безопасности при выборе и монтаже трубопровода обеспечит надлежащее эксплуатации трубопровода и предотвращения опасных или опасных ситуаций.

Купить Трубопровод

В Crestwood Tubulars мы продаем трубопроводные трубы из углеродистой стали и трубы из нержавеющей стали в различных размеров, диаметров и толщин. Эта линейная труба может использоваться для трубопроводов, по которым транспортируется нефть, нефть, природный газ или вода. Большинство размеров наших ERW, DSAW и бесшовные стальные трубы доступны с отчетами о заводских испытаниях и полной прослеживаемостью по мере необходимости. Мы можем поставлять трубопроводные трубы многих марок, включая API 5L-B, X-42, X-46, X-52, X-60, X-70 и выше.

Являясь ведущим дистрибьютором труб, мы не только можем поставлять новые трубопроводные трубы прямо со склада или заводов, но также можем трубу до требуемой длины и добавить специальные покрытия по мере необходимости. Мы можем доставить линейные трубы и другие трубопроводы из нержавеющей стали практически на любую рабочую площадку. или расположение по всей территории Соединенных Штатов. Чтобы узнать о нашем текущем ассортименте линейных труб для продажи или Чтобы узнать больше о наших услугах по дистрибуции труб из нержавеющей стали, свяжитесь с нами по адресу Crestwood Tubulars.

Инвентарь голой стали | PHMSA

Отчеты

Инвентаризация открывается в новом окне и содержит три страницы – газораспределение, транспортировка газа и опасная жидкость. Каждая страница содержит несколько отчетов о голых стальных трубах.

В первом отчете можно ранжировать состояния, отсортировав любой из столбцов. Для распределения газа вы можете сортировать по основным милям или количеству линий обслуживания. Распределительные магистрали — это распределительные трубопроводы природного газа, которые служат общим источником снабжения для более чем одной сервисной линии. Линии обслуживания — это трубопроводы, по которым газ транспортируется к счетчику или трубопроводу потребителя.

Второй отчет показывает изменение количества миль за прошедшие годы.

В ЭТОМ ОТЧЕТЕ показано сокращение с 2005 года использования стальных трубопроводов для газораспределения, транспортировки газа и опасных жидкостей.

Последний отчет в инвентаризации показывает данные для каждого оператора, сообщающего о стальных трубопроводах без покрытия с 2005 года.

Все отчеты инвентаризации могут быть ограничены одним состоянием с помощью подсказки о состоянии вверху. В любом штате, не включенном в раскрывающийся список, либо никогда не было оголенных стальных трубопроводов, либо все они были удалены до 2005 г.

Отчеты об инвентаризации трубопроводов из неизолированной стали

Предпосылки и история

Трубопроводы из стали без покрытия для природного газа и опасных жидкостей также известны как трубопроводы из неизолированной стали. Хотя многие из этих трубопроводов были выведены из эксплуатации и больше не доставляют эти товары потребителям, некоторые из них продолжают работать и сегодня. Операторы трубопроводов должны учитывать типичный возраст и отсутствие защитного внешнего покрытия, что может привести к ускоренной замене или восстановлению стальных трубопроводов без покрытия.

Неизолированные стальные трубы широко использовались в трубопроводах природного газа и опасных жидкостей до 1960-х годов, когда использование пластиковых труб расширилось для систем распределения природного газа и федеральных норм. До тех пор, пока в 1971 году не потребовалось покрытие трубопроводов федеральным законодательством, некоторые операторы по транспортировке и распределению природного газа продолжали устанавливать трубопроводы без покрытий, особенно в засушливых районах страны.

Отсутствие внешнего покрытия, помогающего защитить сталь от окружающей среды, делает необходимым высокий уровень защиты от коррозии и тщательную оценку. Эта типичная защита называется катодной защитой. Методы, используемые для определения эффективности катодной защиты трубопроводов из неизолированной стали, сосредоточены на выявлении более крупных очагов коррозии, называемых «горячими точками». Однако небольшие локальные участки коррозии, не получающие достаточной катодной защиты, трудно идентифицировать и могут привести к проблемам с целостностью.

Программы управления целостностью

Целостность трубопровода относится к системе, находящейся в исправном, неповрежденном состоянии, которая может безопасно выполнять свои функции в условиях и с параметрами, для которых она была разработана. Программа управления целостностью представляет собой документированный набор политик, процессов и процедур, которые внедряются для обеспечения целостности трубопровода, и эти планы требуются в соответствии с федеральными нормами для трубопроводов распределения и транспортировки природного газа, а также для трубопроводов опасных жидкостей. .

Оценка целостности стальных трубопроводов без покрытия может быть более сложной, чем для других трубопроводов с покрытием, и используемая методология оценки должна быть тщательно выбрана. Утечка магнитного потока чаще всего используется для оценки трубопроводов с целью выявления областей потери металла. В случае оголенных стальных трубопроводов внешняя коррозия может маскировать часть утечки магнитного поля, что является критическим для этой технологии, и вызвать неточность измерения глубины потери металла. Неизолированные стальные трубопроводы также трудно проверить с помощью прямой оценки внешней коррозии (ECDA), поскольку многие инструменты ECDA основаны на признаках дефектов покрытия и условиях покрытия, которые не применимы к непокрытым трубопроводам. Инструменты для контроля, которые производят прямые измерения, такие как ультразвуковые приборы для измерения потери металла, могут дать лучшие результаты оценки на стальных линиях без покрытия.

Для оценки уровня защиты трубы от коррозии могут быть использованы обследования катодной защиты для выявления областей активной коррозии и интерференционных токов. Кроме того, исследования по обнаружению утечек могут проводиться с частотой, превышающей минимальные федеральные требования, и могут помочь быстро выявить утечки.

Часто в результате программ управления целостностью, проводимых оператором, трубопроводы из неизолированной стали находятся в центре внимания многих программ замены и восстановления трубопроводов по всей стране.
