Стеклопакеты. Виды и отличия

Если вы решили купить стеклопакеты в Минске или в его окрестностях, то вам будет весьма полезно познакомиться с тем ассортиментом, который чаще всего здесь предлагается.

Итак, двухкамерный стеклопакет — это наиболее распространённый в Минске вид стеклопакета!

Но что же это такое!? И как это понимать?

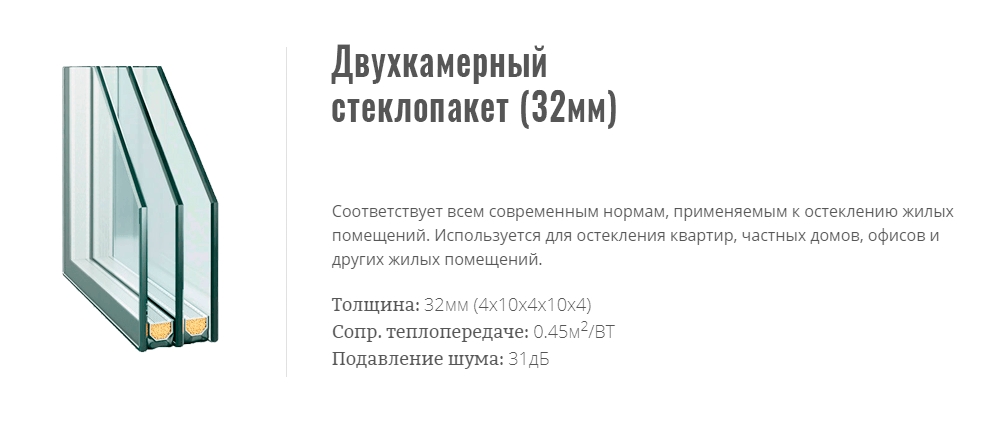

Двухкамерный стеклопакет — это пакет, состоящий из трёх стёкол, образующих между собой две воздушные камеры. Толщина такого стеклопакета обычно находится в диапозоне от 32 до 52 мм в зависимости от толщины используемых стёкол и промежутков между ними.

Если вместо одного либо двух обычных стёкол используются энергосберегающие стёкла, то такой пакет уже будет называться двухкамерным энергосберегающим стеклопакетом.

Кроме того, в качестве энергосберегающих элементов  используется не только стекло, но и воздушные камеры, в  которые может закачиваться газ. Чаще всего этим газом является

аргон.

Энергосберегающие стёкла бывают нескольких видов: И-стекло, К-стекло, мультифункциональное стекло. Имея более высокие показатели теплозащиты и более низкую себестоимость изготовления, И-стекло в изготовлении стеклопакетов получило более широкое распространение.

Для получения наибольшего эффекта энергосбережения в последнее время в строительстве всё чаще используются двухкамерные стеклопакеты с двумя И-стёклами и аргоном в двух камерах одновременно.

Внимание! Использование третьего И-стекла в 2-камерном стеклопакете недопустимо. Такие пакеты электризуются и лопаются.

Однокамерный стеклопакет — ещё один достаточно распространённый в Минске вид стеклопакета.

Однокамерный стеклопакет — это пакет, состоящий из двух стёкол, образующих между собой воздушную камеру. Толщина такого стеклопакета обычно составляет 24 мм и складывается из толщины двух стёкол по 4 мм и воздушной прослойки между ними в 16 мм.

Если вы хотите купить стеклопакеты в Минске и вам не нужна повышенная тепло- и звукоизоляция, либо вам требуется ограничить вес створки, то однокамерный стеклопакет — это то, что вам надо!!! Как и двухкамерный, однокамерный стеклопакет тоже может быть обычным и энергосберегающим. Энергосбережение чаще всего достигается путём замены одного обычного стекла на И-стекло и/или использованием аргона (см. ниже таблицу энергосбережения).

Важно! До 80% остекляемого проёма принадлежит стеклопакету! Именно через него чаще всего происходят основные теплопотери зимой и нагревание жилой комнаты жарким летом. Поэтому, если вы хотите иметь качественные окна, вам стоит задуматься и о том, какие стеклопакеты будут в них устанавливаться.

На сегодняшний день самый распространённый вариант остекления жилых помещений – это двухкамерный стеклопакет с тремя обычными стёклами. При тёплом остеклении лоджий и балконов наши люди чаще всего ограничиваются и вовсе лишь двумя. Но целесообразно ли это? Может быть стоит заказать и купить стеклопакеты не такие, которые подешевле, а такие, которые получше!? Тем более, что сегодня вы сможете у нас приобрести энергосберегающий стеклопакет по цене обычного!

Установив в стеклопакет вместо одного обычного одно энергосберегающее стекло (и-стекло), мы получим:

• с точки зрения стоимости готового пластикового окна: энергосберегающий стеклопакет в стандартное 2-створчатое окно приведёт к его удорожанию на 3-5 %;
• с точки зрения теплопотерь: коэффициент сопротивления теплопередаче в однокамерном стеклопакете увеличится с 0,32 до 0,59, в двухкамерном – с 0,47 до 0,64.

Вывод от «ИНДУСТРИЯ ОКОН плюс»: с энергосберегающим стеклопакетом не намного дороже, но существенно теплее зимой и прохладнее жарким летом.

Энергосберегающее стекло в стеклопакете может быть не одно (см. ниже таблицу энергосбережения).



---



Как правило, при характеристике окна большая часть менеджеров заостряет свое внимание на профиле, а точнее на его толщине и камерности, вскользь останавливаясь на свойствах стеклопакетов, оставляя их выбор за заказчиком – тем самым оказывая ему «медвежью услугу». К сожалению, большинство остановится на однокамерном стеклопакете 4-16-4, имеющим сопротивление теплопередаче 0,32 м²*ºС/Вт, а в «лучшем» случае — на двухкамерном 4-10-4-10-4 с сопротивлением теплопередаче 0,47 м²*ºС/Вт. Но будет ли такое решение правильным!? Или может быть вы просто были не в курсе, что разница по стоимости между обычным стеклопакетом и энергосберегающим совсем копеешная, что совсем чуть-чуть переплатив, вы сможете уже получить не обычный, а энергосберегающий стеклопакет!? Тот стеклопакет, который будет уже существенно «теплее» обычного.

Для того, чтобы проще было понять, какой же всё-таки стеклопакет вас интересует, предлагаем обратиться к ниже приведенной таблице:

Таблица энергосбережения

Формула стеклопакета	Сопротивление теплопередаче, м.кв.*С/Вт	Снижение шума, Дб
4-16-4 (обычный однокамерный)	0,32	24
4-16Ar-4	0,34	25
4-16-И4	0,59	24
4-16Ar-И4	0,66	25
4-10-4-10-4 (обычный двухкамерный)	0,47	30
4-10Ar-4-10Ar-4	0,49	31
4-10-4-10-И4	0,64	30
4-10Ar-4-10Ar-И4	0,71	31
6-14Ar-И4	0,64	34
6-10Ar-4-8Ar-И4	0,69	36
4И-10Ar-4-10Ar-И4	0,75	34
6-14Ar-4-12Ar-И4	0,74	37
6-14-4-12-4	0,5	36
4-16-4-12-4	0,52	32
4-16Ar-4-12Ar-4	0,56	33
4-16-4-12-И4	0,71	32
4-16Аr-4-12Аr-И4	0,79	33
4И-16Аr-4-12Аr-И4	0,84	33
4EnergyL-14Ar-4-14Ar-И4	0,83	33

* Приведенное сопротивление теплопередаче.

Цены на окна из Rehau Grazio и формулой стеклопакетов 4EnergyL-14Ar-4-14Ar-И4.

Расшифровка стеклопакетов с различными формулами и заполнением.

Рекомендации по поводу выбора формулы стеклопакета и фурнитуры для того или иного профиля.



Подстрахуйтесь!

Сегодня вас тепло не особо интересует и затраты на отопление частично оплачиваются государством!? Подстрахуйтесь. Ведь никто не знает, что будет завтра.

Выбирая стеклопакеты, помните, что от того, насколько правильный выбор вы сделаете, будет зависеть не только ваше душевное спокойствие и комфорт в вашем доме, но и какие суммы денег вам придётся выплачивать теплосетям каждый отопительный сезон.

Доверьтесь нам и нашему опыту! Доверьтесь профессионалам!

Все наши стеклопакеты собираются согласно ГОСТ 24866-99.

Цены на окна ПВХ.

У вас остались вопросы?

Задайте их нашим менеджерам по телефонам:

+375 44 753-59-35

+375 29 871-79-70

+375 17 278-99-94

Как выбрать стеклопакет в Запорожье

При выборе окон для своего дома или квартиры мы привыкли концентрироваться на профильной системе, упуская из внимания, что огромное влияние на энергосбережение имеет стеклопакет. Стоит обратить внимание на многие характеристики — ширина стеклопакета, виды стекла, ширина и заполнение камер. В этой статье учимся разбираться в этом деликатном вопросе.

Что такое стеклопакет?

Многие наши клиенты, во время ознакомления с коммерческим предложением, часто спрашивают что означают формулы напротив пункта «стеклопакет» и дабы расставить все точки над i, в этой статье пойдёт речь как раз об этом.

Понятие стеклопакет существует очень давно и применяется в любых окнах из разных материалов. По своей сути стеклопакет — это два и более стекла, герметично соединенных между собой в одну конструкцию. Расстояние между стеклами (дистанция) обеспечивается с помощью дистанционных рамок. Образовавшееся воздушное пространство называется камерами, отсюда и названия однокамерный или двухкамерный стеклопакет. Сложно переоценить влияние этой части окна на сохранение тепла в помещении, поскольку стеклопакет в большинстве случаев имеет большую площадь чем рамная часть. От вида, ширины и заполнения камер, толщины стекол, качественной герметичной сборки практически напрямую зависит «погода в доме». Поэтому при заказе окон стоит обратить пристальное внимание на то какие именно формулы стеклопакетов указаны в коммерческом предложении.

Что означает формула стеклопакета?

В Запорожье самыми популярными являются однокамерные и двухкамерные стеклопакеты. В зависимости от количества стёкол, формула будет различаться. Первым пунктом всегда будет толщина первого стекла (иногда с дополнительными параметрами), после следует ширина воздушной камеры, далее толщина второго стекла с параметрами и так далее по аналогии в зависимости от количества стёкол. Приведём для примера 8 самых распространённых видов стеклопакетов с формулами:

4-16-4 — однокамерный стеклопакет общей толщиной 24 мм без энергосбережения, состоящий из двух стекол по 4 мм каждое. Не соответствует требованиям ДСТУ. Имеет низкий уровень шумоизоляции. Выбирают для себя люди с низким достатком или для последующей продажи квартиры.
4-16-4i — однокамерный стеклопакет общей толщиной 24 мм с одним энергосберегающим i-стеклом. Отличается от обычного однокамерного тем, что имеет приблизительно на 10% (в зависимости от производителя) выше показатели теплосопротивления. Так же как и 4-16-4 не соответствует требованиям ДСТУ. Можно устанавливать в жилые помещения, если актуален вопрос экономии на покупке окон. Чаще всего приобретается для арендуемых квартир.
4-16Ar-4i — однокамерный стеклопакет общей толщиной 24 мм с аргоном в камере и одним энергосберегающим стеклом. Совмещая такой стеклопакет с четырёхкамерным профилем WDS 400, получаем вполне утепленное окно за скромные деньги. Минусами является низкая шумоизоляция и возможное запотевание при резкой разнице температуры в помещении и на улице. Стеклопакет выбирают для достижения соотношения цены и качества.
4Solar-16-4i — тот же однокамерный стеклопакет 24 мм с одним мультифункциональным стеклом и одним энергосберегающим. Особенностью этого стеклопакета является высокий коэффициент теплосопротивления, сравнимый с энергосберегающим двухкамерным. Стоит отметить, что Solar ограничивает попадание солнечных лучей, точнее тепло попадающее из вне. Выбор таких стеклопакетов обусловлен проблемой жаркой стороны в доме или квартире.
4-10-4-10-4 — двухкамерный стеклопакет общей толщиной 32 мм без энергосбережения, состоящий из трёх стекол по 4 мм каждое и двух воздушных камер по 16 мм. Не соответствует требованиям ДСТУ. Имеет немного более высокое теплосопротивление чем пакет 4-16-4, но шумоизоляция на уровень выше. Вероятность запотевания ниже чем в любом из однокамерных стеклопакетов.
4-10-4-10-4i — двухкамерный стеклопакет общей толщиной 32 мм с одним энергосберегающим i-стеклом и двумя обычными. Отличается от предыдущего тем, что имеет приблизительно на 10% (в зависимости от производителя) выше показатели теплосопротивления. В комплекте с четырёхкамерным профилем WDS 400 или пятикамерным профилем WDS 500 получаем коэффициент теплосопротивления очень близкий или равный требованиям ДСТУ. Рекомендуем устанавливать в жилые отапливаемые помещения. Средний уровень шумоизоляции.
4i-10Ar-4-10Ar-4i — двухкамерный стеклопакет общей толщиной 32 мм с двумя энергосберегающими стеклами и двумя камерами, заполненными аргоном. Тёплый стеклопакет, соответствующий ДСТУ и большинству европейских стандартов. Высокий коэффициент теплосопротивления будет выгоден тем, кто хочет экономить на отоплении и сохранять тепло в помещении, не отапливая улицу.
4i-14Ar-4-14Ar-4i — расширенный двухкамерный стеклопакет толщиной 40 мм с двумя энергосберегающими стеклами и двумя камерами, заполненными аргоном. Более теплый чем предыдущий стеклопакет, имеет низкую вероятность запотевания. Конструктивной особенностью является то, подходит стеклопакет на 40 мм только к профилям с монтажной шириной от 70 мм, например WDS 500 или WDS 7 Series. Такой стеклопакет выбирают для себя чаще всего владельцы частных домов и коттеджей с целью экономии на отоплении.

Помимо представленных в списке стеклопакетов существует ещё масса их комбинаций и различных видов, таких как бронированные, расширенные 44 мм, с разными дистанциями, Zero и так далее. При выборе стеклопакета ориентируйтесь в первую очередь на проблемы и задачи, которые Вы для себя хотите решить. Менеджер или технолог после замера предлагают Вам определённый вид стеклопакета и нужно принять решение исходя из своих интересов. Вопреки предрассудкам, для них не сыграет особой роли продажа Вам более дорогих стеклопакетов, они руководствуются квалификацией, опытом работы с другими заказчиками и объектами. Выбирайте для себя лучшее!

Вам будет интересно — окна в Запорожье цены.

Оставить заявку

Дата публикации: 23 сентября 2016

Категория: Новости

Автор: Первое Оконное Бюро

Noise Control — Regency Glass

Перейти к содержимому

Поиск:

Контроль шумаRegency Glass2021-03-03T15:18:48+00:00

Шумоподавление

Устройства шумоподавления часто заказывают клиенты, которые хотят бороться с проникновением внешнего шума. Здесь важно отметить, что само по себе устройство снижает уровень шума на определенную величину, но для достижения максимального снижения уровня шума необходимо уделять внимание всей установке . Такие вещи, как вентиляционные отверстия, плохо подогнанные прокладки, зазоры между рамой и стеной и т. Д., Все это позволяет шуму проникать в комнату. Самые лучшие звуконепроницаемые блоки не предотвратят эти шумовые «утечки». Клиенты могут жаловаться, что дорогое остекление ничего не изменило, а в плохой раме и не будет.

Шумоподавление обычно классифицируется по трем признакам:

C    Это среднее среднее шумоподавление в децибелах (дБ) в диапазоне частот.
Rw    Это взвешенное уменьшение децибел, включающее поправку на реакцию человеческого уха на звук. Он используется чаще.
Ctr   Это уменьшение в децибелах для конкретных звуковых частот типичного дорожного шума в городах.

Большинство клиентов не говорят нам, какое шумоподавление им нужно, но обычно это Rw или Ctr (ранее Rtra). Если нам дают целевое значение снижения дБ, мы обычно можем предложить конкретную конструкцию герметичного блока, которая обеспечит требуемую производительность, но примет во внимание значения U и возможности остекления.

Снижение шума при остеклении достигается за счет изменения частоты шума, проходящего через стекло. Это делается путем изменения толщины запечатанного блока.

Значения снижения децибел

При общей толщине 28 мм со стандартными типами стекла следует отметить следующие полезные значения снижения децибел:

Состав блока	РВ	Контроллер	С
4/20/4	33 дБ	28 дБ	29 дБ
16/6/6	33 дБ	28 дБ	32 дБ
12.06.10	37 дБ	34 дБ	36 дБ
6/16/6,4	33 дБ	28 дБ	32 дБ
6/16/6,8 А	39 дБ	33 дБ	37 дБ

A = акустический ламинат

Прочие комплекты дгу

Состав блока	РВ	Контроллер	С
10/20/6 (толщина 36 мм)	37 дБ	35 дБ	36 дБ
10/20/8,8 А (толщина 38 мм)	40 дБ	36 дБ	39 дБ

Необходимо учитывать требуемое значение U для целей регулирования. Некоторые хорошие блоки редуктора дБ, такие как 6/12/10, будут иметь плохое значение U из-за 12-миллиметровой полости.

Тройное остекление не всегда означает лучшее качество звука

В некоторых случаях оно может быть даже хуже, чем эквивалентное двойное остекление . Некоторые примеры можно увидеть ниже, где рейтинг d b не дает значительного улучшения, если таковое имеется, по сравнению с производительностью DGU. Другим ключевым вопросом является толщина стеклопакета, который не может быть остеклен из-за наличия штапиков.

Состав блока	РВ	Контроллер	С
4/12/4/12/4 (толщина 36 мм)	31 дБ	26 дБ	30 дБ
4/16/4/16/4 (толщина 44 мм)	32 дБ	27 дБ	30 дБ
10/12/6/12/8,4 А (толщина 48 мм)	46 дБ	40 дБ	44 дБ

Часто клиенты хотят добиться снижения уровня шума в своей стандартной конфигурации ширины блока: общая ширина 28 мм. Если им нужно высокое шумоподавление, это не всегда возможно в рамках доступного пространства в 28 мм, и часто может быть компромисс в значениях U.

Внешний шум

Связанные страницы

Загрузки

Ссылка для загрузки страницы

Перейти к началу

Вакуумное изоляционное стекло VacuMax | Vitro Architectural Glass

Вакуумное изоляционное стекло VacuMax ™ (VIG) от Vitro Architectural Glass интегрируется с любой традиционной (и даже нетрадиционной) системой остекления для достижения максимальной эффективности изоляции. VacuMax ™ VIG со значениями теплопроводности R14⁺, подобными стенам, является лучшим в области теплового остекления.

Новые закаленные блоки VacuMax ™ VIG могут использоваться отдельно в качестве стекла номинального размера ¼ дюйма для замены монолитного (одинарного) стекла без необходимости замены системы обрамления или в качестве замены внутреннего облегченного стекла в любом двойном или тройном -стеклопакет (стеклопакет), где он образует второе воздушное пространство и создает гибридный стеклопакет.

Что такое стекло с вакуумной изоляцией (VIG)?Вернуться к началу

Блок VacuMax ™ VIG состоит из двух листов стекла толщиной 4 мм, разделенных запатентованным металлическим уплотнением, не содержащим свинца, и вакуумным пространством. Тонкая конструкция и малый вес устройства позволяют встраивать его практически в любую традиционную систему остекления, оконную раму или навесную стену.

VacuMax ™ VIG Размеры устройства:

• Общая толщина составляет всего 8,3 мм, что лишь немного больше, чем у стандартного 6-миллиметрового облегченного стекла.
• Доступны размеры от 12 дюймов x 12 дюймов (0,3 м x 0,3 м) до 58 дюймов x 96 дюймов (1,45 м x 2,45 м).

Самые простые и самые сложные конфигурации Vitro Glass — от простого монолитного облегченного стекла Starphire Ultra-Clear ^® до стеклопакета с низкоэмиссионным покрытием Solarban ^® на поверхности №2 и удобный для птиц рисунок на поверхности № 1 — можно значительно улучшить производительность, заменив самый внутренний облегчённый на Устройство VacuMax ™ VIG.

Многослойные стеклопакеты, в которых используются блоки VIG VacuMax ™, по-прежнему имеют традиционные воздушные пространства, примыкающие к традиционным стеклопакетам.

Вернуться к началу

Преимущества производительности

Блоки VacuMax ™ VIG улучшают характеристики стекла любой конфигурации, эффективно блокируя теплопередачу, обеспечивая теплоизоляционные характеристики, которые в 2-4 раза лучше, чем у обычного стеклопакета и выше в 14 раз лучше монолитного стекла .

Сравните базовые характеристики блоков VacuMax ™ VIG с традиционными компонентами и конфигурациями стеклопакетов.

Атрибут	Монолитное (одинарное) стекло	Стеклопакет с двойным остеклением	Стеклопакет с тройным остеклением	VacuMax ™ VIG
Значение U (БТЕ/час•фут2•°F)	1,02	0,29	0,16	0,07
Значение R	1,00	3,40	6,30	14. 30
Коэффициент пропускания видимого света (VLT)	89%	70%	56%	70%
Коэффициент усиления солнечного тепла (SHGC)	0,82	0,39	0,31	0,37
STC/OITC*	31/28	34/29	40/32	33/32
Прочность уплотнения	н/д	150 фунтов/кв. дюйм	150 фунтов/кв. дюйм	3000 psi
Толщина	6 мм	25 мм	44 мм	8,3 мм

Приведенные выше данные приведены только для справки. Метод расчета еще не утвержден Национальным советом по рейтингу окон (NFRC) для блоков VIG. Конкретные конфигурации продукта, включая подложки и низкоэмиссионные покрытия, могут повлиять на характеристики готовых систем остекления.
*STC/OITC Допуск +/-2

Используйте VacuMax ™ VIG для достижения:

• Исключительных R-значений, которые обеспечивают экономию энергии и сокращение выбросов углерода за счет более низкого использования БТЕ
• Более длительный срок службы по сравнению с конкурирующими продуктами VIG благодаря использованию закаленного безопасного стекла, сертифицированного SGCC, и гибкого, прочного запатентованного металлического уплотнения без содержания свинца для обеспечения более высокого уровня вакуума
• Улучшенные акустические характеристики для значительного снижения шума
• Уменьшенный центр конденсации стекла при температурах до -58°F
• Плоскостность и прочность благодаря технологии низкотемпературного уплотнения VacuMax ™ VIG
• Великолепное соотношение окон и стен без ущерба для производительности или комфорта пассажиров

Блоки VacuMax ™ VIG поставляются с Solarban ^® 60 и низкоэмиссионным стеклом Vitro Glass, которые могут способствовать дальнейшему повышению энергоэффективности стеклопакетов. Когда 9Блок 0217 VacuMax ™ VIG используется в качестве внутреннего облегчения в гибридном стеклопакете, внешний облегченный доступен с полным ассортиментом Solarban ^® стеклянных изделий и подложек Vitro Glass.

Вернуться к началу

Где использовать

Блоки VacuMax ™ VIG

Рассмотрите вариант VacuMax ™ VIG для наружного остекления, требующего исключительных изоляционных характеристик. VacuMax ™ VIG идеально подходит для жилых и коммерческих проектов, включая:

• Ремонт
• Новое строительство
• Офисные здания
• Образовательные учреждения
• Гостеприимство
• Здравоохранение

Вернуться к началу

Производство и доступность

Компания Vitro Glass заключила партнерское соглашение с компаниями LandGlass и VIG Technologies, чтобы стать эксклюзивным поставщиком высокоэффективных изделий из закаленного вакуумного изоляционного стекла (VIG) в Северной Америке.
