Стеклопакеты виды и характеристики: Стеклопакеты: виды, свойства, технические характеристики

Характеристики стеклопакетов. Виды, описание | Окно у дома

Окна с деревянными двойными рамами постепенно уходят в прошлое и становятся историей в строительном деле. На смену им пришли пластиковые окна со стеклопакетами, преимущество которых все сразу оценили. В квартирах стало теплее, не надо на зиму заклеивать щели в рамах, и звуки с улицы почти не проникают. Новые окна стали компактнее, состоят всего из одной рамы и двух стекол, впрочем, их может быть больше двух. Стекла крепятся к специальной дистанционной рамке, образуя полость, которую заполняют сухим воздухом, иногда для этой цели применяют инертный газ аргон. Такая система стекол называется стеклопакетом, а полость – камерой.

Камера обеспечивает пластиковым окнам теплоизоляцию и звукоизоляцию, а в месте с этим и дополнительный комфорт в квартире. Стеклопакет решил разом две проблемы и тем самым улучшил бытовые условия. Впрочем, у него есть еще одно хорошее качество – он не пропускает пыль, в результате воздух в квартире гораздо чище.

Теперь раскроем характеристики самой дистанционной рамки, которая подарила окнам новые качества. Изготовляют ее из оцинкованной стали или пластмассы, снаружи она покрыта герметиками, которые прочно скрепляют стекла. Рамка полая, внутри нее находится осушитель, который впитывает влагу. В состав осушителя входит силикагель, молекулярный сит или их смеси.

Однокамерный стеклопакет с рамкой между стеклами.

Чаще всего устанавливают окна с однокамерными и двухкамерными стеклопакетами. Такие окна вполне подходят для средних широт России. Для северных областей существуют более утепленные окна с большим числом камер. Число камер определяют числом соединений стекол.

Стеклопакет, в состав которого входят два стекла, образующих одно соединение, называется однокамерным. Соответственно, стеклопакет с тремя стеклами и двумя их соединениями будет называться двухкамерным и т. д. Чем больше камер в стеклопакете, тем он меньше пропускает холодный воздух в квартиру.

Двухкамерный стеклопакет.

Толщина стеклопакета зависит от того, сколько в нем стекол. Стеклопакет в пластиковом окне занимает примерно 80% всей площади. Размеры его зависят от индивидуальных размеров профиля и наличия в нем створок. Форма стеклопакета тоже зависит от формы профиля, который изготавливают по индивидуальным размерам и форме окна, которое может быть квадратным, арочным, круглым, прямоугольным и т. д. Кроме этого, в зависимости от желаемых технических характеристик в стеклопакетах применяют разные типы стекол. Они бывают зеркальными, матовыми, тонированными, триплекс, энергосберегающими.

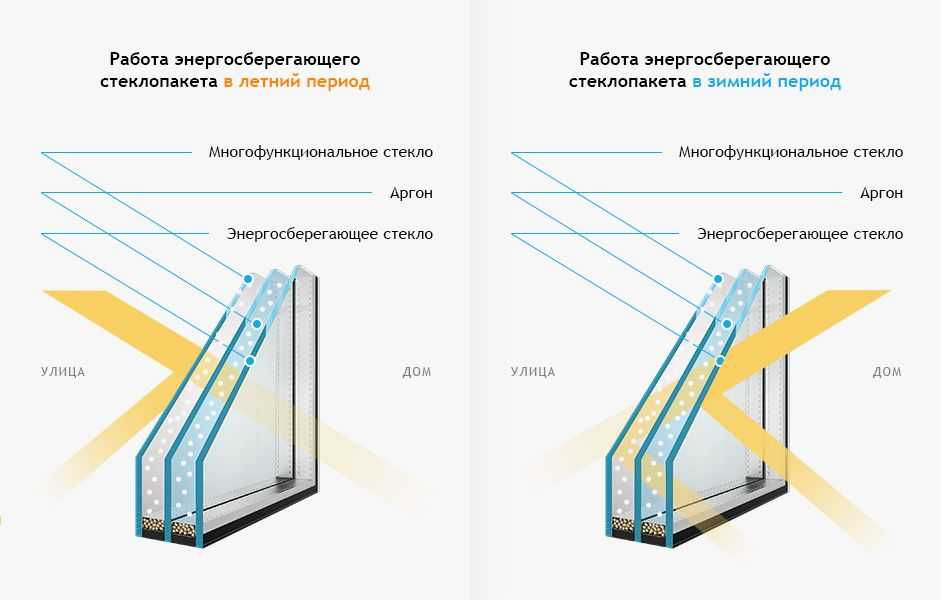

Энергосберегающий стеклопакет.

Стеклопакеты в зависимости от цели их применения делятся на следующие типы: бронированные, энергосберегающие, шумоизоляционные. Бронированный стеклопакет изготовляется из упрочненного многослойного силикатного стекла, в слоях которого присутствует полиуретан, поликарбонат и метилметакрилат. Такой стеклопакет выдерживает удары разных сил.

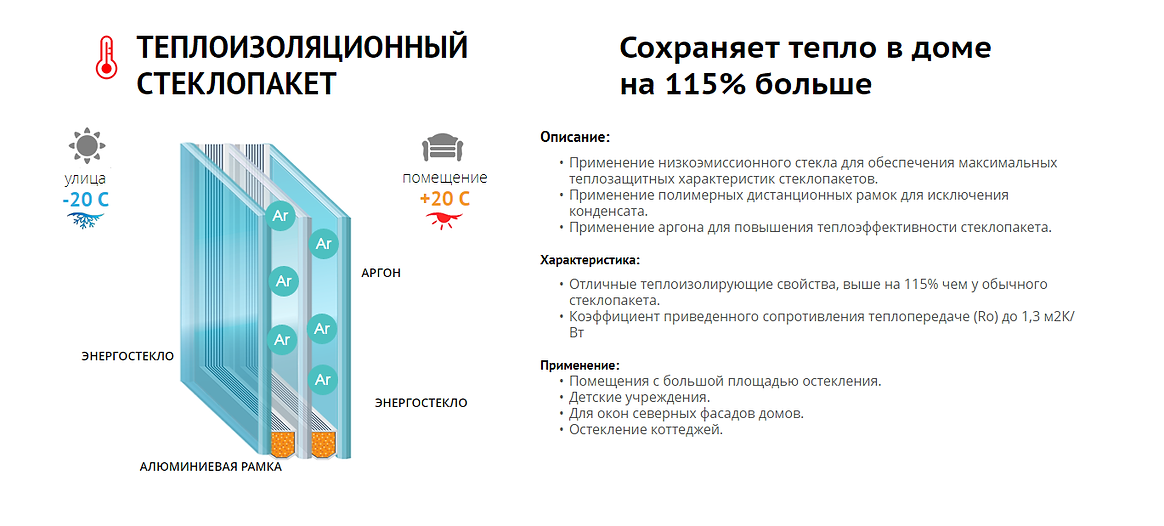

Энергосберегающий стеклопакет изготовляется из стекол, на внутренних поверхностях которых распылены ионы серебра, а камеры наполнены инертным газом аргоном. Данный стеклопакет имеет не только отличные теплосберегающие свойства, но и в жаркое время года способен удержать прохладу в комнате за счет хорошего теплоотражения. Однако такой стеклопакет со временем теряет положительные качества из-за испарения аргона. Шумоизоляционный стеклопакет изготовляется из стекол разной толщины. Она составляет примерно два миллиметра, но этого хватает, чтобы снизить проникновение шума в комнату с улицы.

Шумоизолирующий стеклопакет.

Что касается толщины и характеристик стекол в стеклопакете, то можно сказать следующее — в однокамерном стеклопакете обычно применяют стекла, толщина которых составляет от 4 до 7 миллиметров. Впрочем, стекло толщиной в 7 мм применяют не так часто, в основном берут стекло от 4 до 6 миллиметров. Дистанционная рамка удерживает стекла друг от друга на расстоянии от 12 до 16 миллиметров. При выборе стеклопакета следует обращать внимание на формулу, в которой прописаны все эти данные. В формуле однокамерного стекла могут быть проставлены такие цифры: 4-16-4. Цифра 4 обозначает толщину стекол, цифра 16 означает, что стекла находятся на таком расстоянии друг от друга, то есть это толщина дистанционной рамки. Толщина однокамерного стеклопакета составляет 24 миллиметра.

Самоочищающийся стеклопакет.

В двухкамерном стеклопакете толщина стекол такая же, как у однокамерных – от 4 до 6 миллиметров. Общая толщина двухкамерного стеклопакета составляет 32 миллиметра. Формула, выражаясь техническим языком, может быть такой: 6-8-4-10-4, где цифры 8 и 10 означают, что стекла находятся на таком расстоянии друг от друга, а 6-4-4 – это толщина стекол. Такую формулу применяют для стеклопакета с повышенной звукоизоляцией. Для стеклопакета, от которого требуют повышенного теплосбережения, применяют формулу 4-10-4-10-4, где опять же цифры 10 и 10 являются расстоянием между стеклами, а 4, 4 и 4 – толщина стекол.

---



Стеклопакеты для пластиковых окон | Характеристики и виды✔️

Что представляет собой стеклопакет?

Сам стеклопакет представляет собой конструкцию, которая состоит из двух или трех стекол, соединенных между собой с помощью дистанционных рамок, которые в итоге образуют камеру (2 стекла – одна камера, 3 стекла – две камеры).   Зачастую в стеклопакетах используется стекло 4 мм, для большей звукоизоляции используется стекло 6мм и разные дистанции в стеклопакете.

Приведем несколько формул стеклопакетов:

4/16/4 – самый распространенный однокамерный стеклопакет. Данная формула обозначает: 4 мм стекло, 16 мм расстояние между стеклами, 4 мм стекло.

4/9/4/9/4 – двухкамерный стеклопакет с одинаковыми дистанциями.
4/8/4/12/4 — двухкамерный стеклопакет с разными дистанциями.

4/12/4/16/4 — расширенный двухкамерный стеклопакет с разными дистанциями.

Ширина стеклопакета напрямую зависит от ширины профиля, чем шире монтажная глубина профиля, тем шире стеклопакет мы можем использовать.  Минимальная ширина стеклопакета – 24 мм, максимальная -50 мм.

Виды стеклопакетов (по свойствам):

— Энергосберегающий стеклопакет – стеклопакет с напылением ионов серебра внутри стеклопакета. Внешне такое стекло ничем не отличается от обычного, но благодаря напылению мы способны сократить теплопотери до 40%. Хороший вариант как дополнительная энергосберегающая функция к вашему окну за небольшую плату.

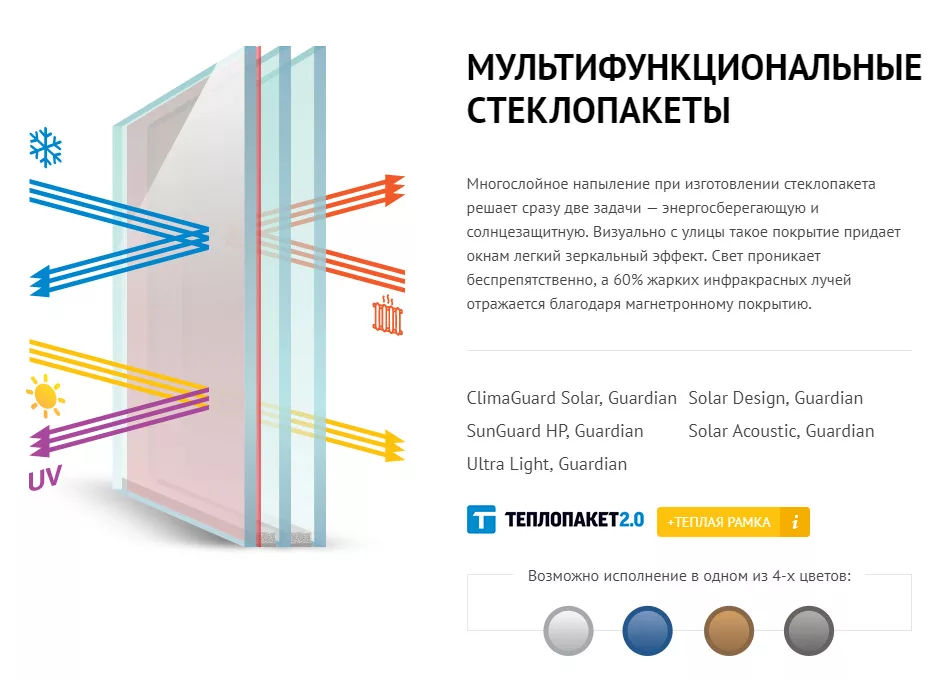

—Мультифункциональный стеклопакет – напыление различных металлов. Преимущество данного стеклопакета в том, что он выполняет сразу две функции: 1)энергосбережение 2)солнцезащита. Это функция значительно сократит ваши затраты на энергоносители зимой и летом, так как в жаркую пору года не даст солнечным лучам нагревать помещение и сохранит прохладу, а в более холодную – уменьшит теплопотери. Имеет  небольшой голубоватый отлив, который сможем заметить только на белом фоне , а на освещение помищения, рост ваших любимых растений никак не повлияет .

— Ударопрочные стеклопакеты – изготовлены из многослойного или закаленного стекла, либо на поверхность стекла нанесена специальная пленка, не позволяющая при ударе осколкам разлетаться по помещению. Окна с данным видом стеклопакета зачастую используется в магазинах, офисах, банках.

— Шумоизолирующие стеклопакеты – эффект шумоизоляции достигается благодаря использованию стекол большей толщины – 6мм, когда в обычных 4 мм, различных дистанций между стеклами, либо же заполнением инертным газом. Используются в помещениях, где нужна максимальная звукоизоляция, дома вблизи автомагистралей, трамвайных линий, железных дорог.

-Тонированные стеклопакеты- имеют определенный оттенок (серебро, бронза, золото), создают зеркальный эффект снаружи, сокращают попадание солнечных лучей в помещение, имеют привлекательный внешний вид.

Наша компания «Галерея Окон» поможет Вам в выборе стеклопакета, исходя из Ваших пожеланий, специфики дома, расположения квартиры. Окна в Запорожье по самым приятным ценам – это к нам!

Окна и остекление | WBDG

Грегг Д. Андер, FAIA
Южная Калифорния Edison

Введение

На этой странице

• Введение
• Описание
• Заявка
• Соответствующие нормы и стандарты
• Дополнительные ресурсы

Окна уже давно используются в зданиях для дневного освещения и вентиляции. Многие исследования даже показали, что здоровье, комфорт и производительность улучшаются благодаря хорошо проветриваемым помещениям и доступу к естественному свету. Однако окна также представляют собой основной источник нежелательных потерь тепла, дискомфорта и проблем с конденсацией. В 19Только в 90 году энергия, используемая для компенсации нежелательных тепловых потерь и теплопотерь через окна в жилых и коммерческих зданиях, стоила Соединенным Штатам 20 миллиардов долларов (четверть всей энергии, используемой для отопления и охлаждения помещений).

В последние годы окна претерпели технологическую революцию. Теперь доступны высокопроизводительные, энергоэффективные оконные и стеклопакеты, которые могут значительно сократить потребление энергии и источники загрязнения: они имеют меньшие потери тепла, меньшую утечку воздуха и более теплые поверхности окон, что повышает комфорт и минимизирует образование конденсата. Эти высокоэффективные окна имеют двойное или тройное остекление, специальные прозрачные покрытия, изоляционный газ, зажатый между стеклами, и улучшенные рамы. Все эти функции уменьшают теплопередачу, тем самым сокращая потери энергии через окна.

Эта страница ресурсов охватывает основные понятия для спецификации окон и систем остекления, в частности, энергоэффективных окон.

Описание

Оконные системы состоят из стеклянных панелей, структурных рам, распорок и уплотнителей. В последние годы разнообразие типов стекол, покрытий и рам, доступных для использования в оконных системах, резко увеличилось, а также появилась возможность точной настройки и оптимизации выбора окон для каждого проекта.

Факторы, влияющие на характеристики окон.
Изображение предоставлено Energy User News

Тщательная спецификация окон и систем остекления имеет важное значение для энергоэффективности и комфорта всех зданий. В жилых конструкциях с преобладанием поверхностной нагрузки (таких как жилые дома) оптимальная конструкция окон и характеристики остекления могут снизить потребление энергии на 10–50 % по сравнению с принятой практикой в ​​большинстве климатических условий. В коммерческих, промышленных и институциональных зданиях с преобладанием внутренней нагрузки правильно подобранные системы окон могут снизить затраты на освещение и ОВК на 10–40%.

Выбор окон и остекления следует рассматривать комплексно. Как только команда дизайнеров и владелец согласуют проблему дизайна, можно будет оценить варианты окон и остекления. Вопросы для рассмотрения включают:

• Притоки и потери тепла
• Визуальные требования (конфиденциальность, яркий свет, вид)
• Затенение и защита от солнца
• Тепловой комфорт
• Устройство контроля конденсации
• Ультрафиолетовый контроль
• Акустический контроль
• Цветовые эффекты
• Дневной свет
• Требования к энергии

В конечном счете, оптимальный выбор окон и систем остекления будет зависеть от многих факторов, включая тип использования здания, местный климат, тарифы на коммунальные услуги и ориентацию здания.

A. Указание окон и остекления

Чтобы полностью указать оконную систему, необходимо указать следующие характеристики:

• Значение коэффициента теплопередачи окна
• Коэффициент солнечного теплопритока окна (SHGC) или коэффициент затенения (SC)
• Прозрачность стекла (T _vis-glass )

Для конкретных эстетических и эксплуатационных целей составитель спецификации может также указать:

• Оттенки (цвета) и покрытия

Значение U

Значение U указывает скорость теплового потока за счет теплопроводности, конвекции и излучения через окно в результате разницы температур внутри и снаружи. Чем выше U-фактор, тем больше тепла передается (теряется) через окно зимой.

• Единицы значения U: БТЕ в час на квадратный фут на °F (БТЕ/час · фут² · °F)

• Коэффициент U

  обычно варьируется от 1,3 (для типичного окна с одинарным остеклением в алюминиевой раме) до 0,2 (для многослойного окна с высокими эксплуатационными характеристиками с низкоэмиссионными покрытиями и изолированными рамами).

• Окно с коэффициентом теплопередачи 0,6 теряет в два раза больше тепла при тех же условиях, что и окно с коэффициентом теплопередачи 0,3.

• Общий (или чистый) коэффициент U окна может быть значительно выше, чем коэффициент U центра стекла.

Коэффициент усиления солнечного тепла (SHGC)

SHGC показывает, какая часть солнечной энергии, падающей на окно, передается через окно в виде тепла. По мере увеличения SHGC потенциал солнечного усиления через данное окно увеличивается.

• SHGC представляет собой отношение от 0 до 1. SHGC = 0 означает, что никакая падающая солнечная энергия не передается через окно в виде тепла, а SHGC = 1 означает, что вся падающая солнечная энергия передается через окно в виде тепла.

• Окно с SHGC 0,6 пропускает в два раза больше солнечного тепла, чем окно с SHGC 0,3.

• Как правило, окна с низкими значениями SHGC желательны в зданиях с высокой нагрузкой на кондиционирование воздуха, а окна с высокими значениями SHGC желательны в зданиях, где требуется пассивное солнечное отопление.

• Термин «КЗЗ» является относительно новым и предназначен для замены термина «коэффициент затенения (КЗ)». Хотя эти термины связаны, коэффициент затенения стекла определяется как отношение притока солнечного тепла через данное остекление по сравнению с прозрачным одинарным стеклом толщиной 1/8 дюйма.

Солнечное излучение
Предоставлено эффективным совместным Windows

Тепловой поток
Предоставление эффективного совместного состояния Windows

Видимое коэффициент (TVIS-GLASS)

T _VIST-Glass Указывает на процент визита на визуальную часть виссовой части визита на визу солнечного спектра, проходящего через данное изделие из стекла.

• Солнечный свет — это электромагнитная форма обмена энергией между Солнцем и Землей. Он состоит из диапазона электромагнитных длин волн, обычно классифицируемых как ультрафиолетовый (УФ), видимый и инфракрасный (ИК), которые вместе называются солнечным спектром.

• Короткие волны УФ-излучения в основном невидимы невооруженным глазом, но вызывают обесцвечивание тканей и повреждение кожи. Видимый свет состоит из тех длин волн, которые различимы человеческим глазом. Этот свет содержит около 47% энергии солнечного света. Более длинные волны ИК-излучения также невидимы и содержат около 46% энергии солнечного света.

• Для данной системы остекления термин «индекс прохлады (K _e )», также называемый коэффициентом эффективности, представляет собой отношение T _vis-glass к коэффициенту затенения (SC).

Оттенки (цвет) и покрытия

Свойства данного стекла могут быть изменены путем окрашивания или нанесения на стекло различных покрытий или пленок.

• Оттенки стекла обычно являются результатом добавления красителей в стекло во время производства. Некоторые оттенки также производятся путем приклеивания цветных пленок к стеклу после производства.

• Оттенки

  обычно выбирают из эстетических соображений. Некоторые оттенки также помогают уменьшить солнечное излучение.

• Покрытия, обычно в виде оксидов металлов, также могут наноситься на стекло в процессе производства. Некоторые из этих покрытий, называемые «низкоэмиссионными» или «low-e», помогают уменьшить лучистую теплопередачу между стеклами, блокируя некоторые или все длины волн ИК-излучения. Эти покрытия могут значительно снизить U-фактор окна.

• Следует соблюдать осторожность при выборе оттенков и покрытий, так как их применение может значительно повлиять на теплопотери и теплоприток окна. Неправильная спецификация может привести к полной противоположности желаемой производительности.

• С точки зрения производительности, указание коэффициента U окна, SHGC и коэффициента пропускания видимого света (T _vis-glass ) означает, что нет необходимости указывать оттенки и покрытия.

Сегодня для зданий доступно гораздо больше остекления, чем даже несколько лет назад.

Некоторые рекомендации по выбору окон и остекления включают:

• В общих случаях указывайте низкий коэффициент U (< 0,40) для жилых помещений. Даже более низкие значения могут быть желательны в экстремально жарком климате.

• При указании производительности Windows позаботьтесь о том, чтобы указать «значения производительности всего продукта» для U-фактора и SHGC. Следует избегать использования U-факторов «только для стекла», поскольку они могут быть на 10–40 % лучше, чем стоимость всего продукта.

• В климатических условиях со значительными нагрузками на кондиционирование воздуха выбирайте окна с низкими значениями SHGC (< 0,40).

• Как правило, требуется высокий (> 70%) коэффициент пропускания видимого света стеклом, особенно при дневном освещении.

• Для коммерческих зданий в сочетании со стратегиями дневного освещения проанализируйте компромисс между стандартным остеклением и стеклом с высоким индексом прохлады (также называемым спектрально селективным). Спектрально-селективное стекло имеет относительно высокий коэффициент пропускания видимого света и относительно низкий SHGC.

• В целом, низкие окна SHGC следует рассматривать для остекления, выходящего на восток и запад, как средство контроля притока солнечного тепла и повышения комфорта жильцов. Для крупных коммерческих и промышленных сооружений предусмотреть невысокие окна ШГК на восточном, южном и западном фасадах. SHGC для окон, выходящих на север, не является критичным для большинства широт континентальной части США.

• Для зданий, в которых желательна пассивная солнечная энергия для обогрева, должны быть указаны окна, выходящие на юг, с высокими значениями SHGC в сочетании с низким коэффициентом теплопередачи.

• Выбирайте окна с заботой о комфорте. Правильная спецификация окон может привести к более высокой средней температуре излучения (MRT) зимой и более низкой MRT летом, повышая комфорт и производительность. MRT представляет собой среднюю температуру, которую человек ощущает в результате лучистого теплообмена с окружающей средой.

B. Стандартные характеристики стекла

Тип стекла (изделие)	Толщина стекла (дюймы)	Видимый Коэффициент пропускания (% дневного света)	U-фактор (Зима)	Коэффициент усиления солнечного тепла (SHGC)
Однослойное стекло (стандартное прозрачное)	0,25	89	1,09	0,81
Однослойная белая ламинированная с термоотталкивающим покрытием ( Саутволл, Калифорния, серия ®)	0,25	73	1,06	0,46
Двойное изоляционное стекло (стандартное прозрачное)	0,25	79	0,48	0,70
Двойное бронзовое отражающее стекло ( LOF Eclipse ®)	0,25	21	0,48	0,35
Тройное изоляционное стекло (стандартное прозрачное)	0,125	74	0,36	0,67
Низкоэмиссионное пиролитическое двойное стекло ( LOF Clear Low-e ®)	0,125	75	0,33	0,71
Низкоэмиссионное двойное стекло с мягким покрытием и наполнением аргоном ( PPG Sungate ® 100 Clear )	0,25	73	0,26	0,57
Высокоэффективный низкоэмиссионный ( Соларскрин 2000 ВЭИ-2М ™)	0,25	70	0,29	0,37
Подвесная пленка с покрытием ( Тепловое зеркало ™ 66 Прозрачное )	0,125	55	0,25	0,35
Подвесная пленка с покрытием с наполнением аргоном ( Azurlite ® Heat Mirror SC75 )	0,125	53	0,19	0,27
Пленки с двойным подвесным покрытием и криптоном ( Тепловое зеркало ™ 77 Суперстекло )	0,125	55	0,10	0,34
Информация о производительности была рассчитана с использованием программы компьютерного анализа WINDOW Национальной лаборатории Лоуренса Беркли Azurlite® и Sungate® являются зарегистрированными товарными знаками PPG Industries Heat Mirror™ и California Series® являются товарными знаками Southwall Technologies LOF Eclipse® — зарегистрированная торговая марка Pilkington/Libby-Owens-Ford Co. Solarscreen 2000 VEI-2M™ — зарегистрированная торговая марка Viracon

C. Другие атрибуты

Другие важные атрибуты окон и систем остекления включают:

• Газовые наполнители — Инертные газы, такие как аргон и криптон, часто вводят между стеклами для уменьшения кондуктивной и конвективной теплопередачи. Эти недорогие газовые наполнители снижают коэффициент теплопередачи, не влияя на коэффициенты затенения или коэффициент пропускания видимого света.

• Фриттинг — Обожженные керамические покрытия, или фритты, могут наноситься на поверхность стекла с различными узорами, цветами и плотностью.

• Защитное стекло — Информацию о применении и преимуществах многослойного архитектурного стекла можно найти здесь. Для получения конкретной информации посетите веб-сайты производителей, перечисленных в разделе «Дополнительные ресурсы» на этой странице.

В здании международного терминала стамбульского аэропорта имени Ататюрка используется многослойное стекло для обеспечения безопасности
Фото предоставлено DuPont Laminated Technologies

D. Возможности и предостережения

В рамках кредитной программы NYSERDA помогло Управлению железных дорог столичного округа установить новые энергосберегающие стекла и высокоэффективное оборудование для обогрева и охлаждения на этой железнодорожной станции в г. Ренсселер, Нью-Йорк.
Фото предоставлено NYSERDA

Некоторые возможности проектирования и предостережения относительно спецификации и применения окон и систем остекления включают:0004

Возможности

• Использование окон с высокими эксплуатационными характеристиками может значительно снизить нагрузку на отопление и охлаждение, а также устранить необходимость в обогреве по периметру в зданиях с преобладанием внутренней нагрузки из-за влияния повышенной средней лучистой температуры (MRT) на комфорт жильцов (см. Высокопроизводительные системы ОВКВ).

• Оконные системы с низкоэмиссионными и спектрально-селективными покрытиями могут отфильтровывать вредные ультрафиолетовые волны и увеличивать срок службы мебели в помещении.

• Оптимизированные системы окон для пассивного отопления в жилых домах или для дневного освещения в коммерческих/промышленных зданиях снизят нагрузку и сократят затраты на эксплуатацию и техническое обслуживание.

Меры предосторожности

• Всегда указывайте сертифицированные значения энергоэффективности всего продукта.

• Все низкоэмиссионные покрытия не одинаковы! Если селективные покрытия были определены как стратегия повышения производительности, убедитесь, что покрытие полностью и правильно соответствует вашим требованиям.

• Всегда учитывайте защиту от бликов, особенно в коммерческих и промышленных помещениях. Ограничение коэффициентов контрастности и обеспечение зрительного комфорта в поле зрения имеет решающее значение, особенно при дневном освещении.

• Избегайте проблем с конденсацией. Конденсация происходит, когда температура поверхности стекла падает ниже точки росы комнатного воздуха. Он может повредить оконные и стеновые элементы и затруднить обзор.

• Исторические здания часто требуют особой детализации окон. Желание добиться исторической точности иногда может противоречить желанию обеспечить энергоэффективность. К счастью, сейчас несколько компаний предлагают высокопроизводительные продукты, которые могут воспроизводить внешний вид исторических окон, сохраняя при этом энергоэффективность.

Заявка

Практический пример

Аргоннская национальная лаборатория — Аргонн, Иллинойс

Корпорация по усовершенствованию объектов штата Айова (SIFIC) и Институт психического здоровья в Индепенденсе, штат Айова, объединили усилия для выявления и внедрения улучшений в области управления энергопотреблением. Среди нескольких стратегий команда установила энергосберегающие окна на сумму более 300 000 долларов. На сегодняшний день Институт сэкономил более 100 000 долларов в год на затратах на электроэнергию.

Аргоннская национальная лаборатория, Аргонн, штат Иллинойс, является одним из первых зданий Министерства энергетики, получивших сертификат LEED от Совета по экологическому строительству США. Дизайн включает в себя более 15 строительных материалов, выбранных из-за их переработанного, возобновляемого или низкоэмиссионного содержания. Кроме того, некоторые функции энергосбережения, такие как высокопроизводительные окна, ориентированные на запад и север, снизят потребление электроэнергии на 20% и природного газа на 30%, снизив воздействие парниковых газов здания на 55 тонн в год. Подробнее

Соответствующие нормы и стандарты

• ASHRAE Справочник по основам Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха
• Закон об энергетической политике 2005 г. (EPACT)
• Окна Energy Star®
• Справочник сертифицированных продуктов Национального совета по рейтингу окон (NFRC) — Содержит рабочие характеристики оконных конструкций большинства производителей.

Дополнительные ресурсы

Ассоциации и организации

• Американская ассоциация архитектурных производителей (AAMA) — Торговая ассоциация фирм, занимающихся производством и продажей компонентов строительных окон и сопутствующих товаров.
• Efficient Windows Collaborative — предоставляет информацию о преимуществах энергосберегающих окон в домах по всей территории США. Этот сайт спонсируется Министерством энергетики США.
• Центр солнечной энергии Флориды — Группа исследования окон — Эта группа изучает характеристики систем окон. Основное внимание уделяется притоку солнечного тепла и его влиянию на затраты энергии на отопление и охлаждение.
• National Fenestration Rating Council (NFRC) — некоммерческое государственное и частное объединение производителей, строителей, проектировщиков, спецификаторов, должностных лиц по нормам, потребителей, коммунальных служб и регулирующих органов, работающее над созданием национальной системы оценки энергоэффективности оконных изделий.
• Национальная стекольная ассоциация

Инструменты проектирования и анализа

Свойства окна

• Окна Energy Star®
• Обычно физические свойства систем остекления легко узнать из документации по продуктам и сертифицировать Национальным советом по рейтингу окон (NFRC).
• WINDOW, компьютерная программа, финансируемая из федерального бюджета, разработанная Национальной лабораторией Лоуренса в Беркли (LBNL), рассчитывает значения U, SHGC и Tvis оконных систем, изготовленных из стекла и рам с известными свойствами.

Стратегии дизайна окон

Коммерческие и институциональные — Чтобы проанализировать влияние различных площадей окон и свойств стекла, исследуйте следующее: влияние сложных оконных систем на воздушные потоки и внутреннюю вентиляцию. Для получения дополнительной информации: CFD Online

DOE-2 — программное обеспечение для почасового моделирования зданий, предназначенное для анализа сложных многозонных зданий.

eQuest® — замена PowerDOE.

Справочник по световым люкам — метод ручного расчета оптимальной конструкции световых люков, разработанный Национальной лабораторией Лоуренса в Беркли (LBNL). Доступен в AAMA (код продукта SHDG-1-88).

Другое

• Инструмент устойчивого развития GSA (SFTool) — иммерсивная виртуальная среда SFTool удовлетворяет все ваши потребности в области устойчивого планирования, проектирования и закупок.

Публикации

• Справочник по проектированию остекления по энергоэффективности Американского института архитекторов (AIA). Вашингтон, округ Колумбия, 1997 г.
.
• Жилые окна: руководство по новым технологиям и энергоэффективности Джон Кармоди, Стивен Селковиц, Дариуш Арастех и Лиза Хешонг. Нью-Йорк: WW Norton & Company.

Другие

• Информационный бюллетень EREC — Энергоэффективные окна
• Понимание энергосберегающей Windows

Окна и двери | Engineering Extension

Каковы некоторые распространенные типы окон и их характеристики?

Коэффициент теплопередачи является мерой способности материала передавать тепло. Окно с низким значением U лучше, чем окно с высоким значением U.

Большинство окон с одинарным остеклением в доме, вероятно, имеют U-значение около единицы. Добавление еще одного оконного стекла (так называемого двойного остекления) снизит значение U примерно до 0,5. Техника двойного остекления создает воздушное пространство между стеклами. Это воздушное пространство снижает кондуктивные потери тепла через окно.

При добавлении еще одного оконного стекла (тройное остекление) показатель U снижается примерно до 0,31.

Коэффициент теплопередачи оконных блоков – это тепловой поток в центре стекла, который обычно ниже общего коэффициента теплопередачи окна. Общее значение U окна включает в себя стекло или остекление, раму и створку.

Одним из распространенных методов снижения притока или потери тепла через окна является покрытие стекла невидимым теплоотражающим материалом. Этот тип стекла называется низкоэмиссионным или низкоэмиссионным стеклом.

Окно с двойным остеклением с низкоэмиссионным покрытием имеет коэффициент теплопередачи около 0,36, что соответствует на 35 процентов меньшему притоку или потере тепла по сравнению с обычными окнами с двойным остеклением. Также доступны оконные блоки с тройным остеклением и низким коэффициентом теплопередачи, коэффициент теплопередачи которых составляет примерно 0,25.

Другой доступный тип окна — это окно, заполненное газом, обычно аргоном или криптоном. Эти газы более вязкие, медленно движущиеся и менее проводящие, уменьшая конвективные потоки в воздушном пространстве, снижая теплообмен между внутренним и внешним пространством.



Как выбрать сменное окно, обеспечивающее хорошую производительность по разумной цене?

Рекомендуется наименьшее доступное значение коэффициента теплопередачи, которое позволяет бюджет.

Коэффициент теплопередачи показывает, сколько тепла теряется через окно и раму.

Оконные рамы изготавливаются из различных материалов (дерево, пластмасса, металл), имеют один, два или три слоя стекла, используют специальные и светоотражающие пленки, используют воздушные или специальные газовые заполнения между стеклами. Возможные комбинации исчисляются сотнями.

К счастью для потребителей, Национальный совет по рейтингу окон теперь публикует свой Каталог сертифицированных продуктов, в котором перечислены коэффициенты U для окон.

Каталог доступен в Интернете по адресу http://www.nfrc.org/.

Каталог сертифицированных продуктов позволяет сравнивать отдельные модели различных производителей.

Подробная информация о рейтинге также прикрепляется к новым окнам на временной этикетке. Эта этикетка предназначена для предоставления потребителям, строителям и должностным лицам норм и правил информации об энергоэффективности в сопоставимом, удобном для чтения формате. Временная этикетка сопровождается постоянной этикеткой или маркировкой где-то на продукте, обычно в области, невидимой, когда окно закрыто.

Информацию о ценах можно получить у поставщиков.



Что такое низкоэмиссионные окна и в чем их преимущества?

Окна с низким коэффициентом излучения имеют специальное покрытие на стекле, которое снижает лучистую теплопередачу, тем самым повышая изоляционные свойства окна.

Коэффициент излучения относится к способности поверхности излучать энергию и выражается в виде значения от нуля до единицы. Коэффициент излучения прозрачного стекла составляет около 0,85. Покрытие с низким коэффициентом излучения может снизить этот показатель примерно до 0,15, уменьшая коэффициент теплопередачи стеклопакета с 0,5 почти до 0,3.

Имеет такой же коэффициент теплопередачи, что и тройное остекление, но без увеличения веса или размера и при гораздо меньших затратах. Покрытия с низким коэффициентом излучения также снижают пропускание солнечных лучей. Это преимущество летом, но недостаток зимой для окон, выходящих на юг.

Круглогодичные преимущества низкоэмиссионных окон перевешивают любую потерю притока солнечного тепла зимой и подходят для окон любой ориентации.



Каковы преимущества и ожидаемый срок службы газонаполненных окон с двойным остеклением?

Преимущество наличия аргона между стеклами состоит в том, что аргон передает меньше тепла, чем воздух. Аргон имеет более низкое значение теплопроводности, потому что он плотнее воздуха. Это снижает теплопередачу в воздушном пространстве.

Стеклянные окна, заполненные аргоном, имеют коэффициент теплопередачи в диапазоне от 0,40 до 0,31, в то время как окна, заполненные воздухом, имеют коэффициент теплопередачи около 0,5. Для домов со значительной площадью окон, примерно от 25 до 40 процентов площади дома, эта разница в коэффициенте теплопередачи может значительно снизить затраты на электроэнергию.

Со временем аргон может просачиваться из пространства между стеклами. Сумма потерь зависит от качества изготовления окна и качества используемых материалов. Утечки аргона обычно вызваны выходом из строя уплотнений между стеклом и краевой прокладкой. Кроме того, некоторое количество газа теряется из-за его диффундирования через уплотнения. Даже в случае утечки аргона тепловые характеристики окна не сильно пострадают до тех пор, пока не будет заметный выход из строя уплотнителя.

Испытания показали, что если окно, заполненное аргоном, ежегодно пропускает пять процентов своего газа, через 20 лет оно потеряет только 12 процентов своего R-значения.



Означает ли наличие конденсата на стеклопакете нарушение герметичности?

Местонахождение влаги указывает на нарушение герметичности уплотнения.

В герметичных окнах с двойным остеклением пространство между стеклами заполнено сухим газом и может содержать влагопоглотитель, материал, поглощающий влагу.

Если влага находится между двумя слоями стекла, да, уплотнение не удалось. Свяжитесь с поставщиком окон для решения проблемы.

Если влага может быть вытерта с поверхности внутреннего стекла со стороны помещения, значит влага конденсируется из помещения. На стеклопакете это просто говорит о высокой влажности, а не о нарушении герметичности.

Чтобы избежать образования конденсата на окнах, удалите влагу из дома. Этого можно добиться с помощью вытяжных вентиляторов на кухне и в ванной.



Что такое подвижная изоляция?

Подвижная теплоизоляция — это универсальное оконное покрытие, обеспечивающее полезный приток тепла зимой и сводящее к минимуму нежелательное приток тепла летом.

Теплоизоляционные окна могут существенно повлиять на счета за электроэнергию, поскольку именно окна в значительной степени ответственны за приток тепла летом и потерю тепла зимой. Это связано с низким значением R стекла.

R-значение измеряет устойчивость к притоку или отдаче тепла.

Типичная утепленная стена имеет значение R от 12 до 19, в то время как у окна с двойным остеклением значение R составляет около 2. При использовании подвижной изоляции внутри оконной рамы значение R почти удваивается. Это поможет снизить общую нагрузку на отопление и охлаждение дома.

Подвижная изоляция делится на два типа: внутренняя и внешняя. Примерами внутренней подвижной изоляции являются тепловые завесы, шторы, ставни и оконные одеяла.

Жалюзи и жалюзи не пропускают (или сохраняют) большую часть тепла, но и стоят дороже, чем шторы и пододеяльники. Шторы наиболее эффективны, если они должным образом уплотнены по краям окна. Внутренние ставни обычно изготавливаются из полистирола или пенопласта, заключенного в деревянную или металлическую оболочку, и могут утроить значение R окна.

Наиболее распространенным видом наружной подвижной изоляции являются жалюзи. Большинство людей, которые используют подвижную изоляцию, размещают ее внутри своего дома. Преимущества внутреннего утепления – защита от непогоды и простота эксплуатации.

Внешняя подвижная изоляция также имеет свои преимущества.

Наружные жалюзи обеспечивают дополнительную безопасность дома и могут отражать больше солнечного света в дом в зимние месяцы. Они также лучше справляются с уменьшением солнечной нагрузки летом. Однако ставни обычно стоят дороже, чем внутренняя изоляция, и подвержены постоянному атмосферному воздействию.



Как лучше всего затенить окно, чтобы защитить его от летнего солнца?

Наружное затеняющее устройство лучше всего подходит, потому что оно останавливает солнечное тепло снаружи дома.

Возможно, идеальным выбором будет естественная растительность. Правильно расположенные деревья и кустарники могут обеспечить наиболее эффективное затенение в соответствии с потребностями сезона охлаждения и улучшат местный климат здания.

Регулируемые горизонтальные или вертикальные жалюзи, устанавливаемые снаружи окна, обеспечивают наиболее полное затенение, но стоят дороже, чем большинство других солнцезащитных устройств. Маркизы, как правило, наиболее широко используемые наружные солнцезащитные устройства, обеспечивают хорошую тень, обеспечивая при этом полную вентиляцию. Маркизы должны быть непрозрачными и иметь вентиляцию сверху, чтобы предотвратить скопление тепла под ними.

Отражающие солнцезащитные экраны задерживают от 30 до 70 процентов света и тепла снаружи окна, не останавливая вентиляцию. Солнечные экраны имеют то преимущество, что их можно снимать зимой, чтобы солнечное тепло проникало в дом.

Оконные пленки и алюминиевая фольга, приклеенные к окнам, являются недорогими средствами внутренней отделки, но менее эффективными, чем внешние устройства. Белые или светлые рулонные шторы и шторы помогают уменьшить попадание солнечного света и тепла.

Темные шторы или портьеры и жалюзи являются наименее эффективными солнцезащитными устройствами.



Какие типы дверей являются наиболее энергоэффективными?

Наиболее энергоэффективными являются двери, которые плотно закрываются при закрытии.

Для этого требуется качественная система защиты от атмосферных воздействий и дверь, устойчивая к деформации. Теплоизоляционные свойства двери также важны.

Двери из металла и стекловолокна доступны с сердцевиной из вспененного уретана, что обеспечивает значение R до 4,4 по сравнению с R-2,1 для двери из цельного дерева. Металлическая дверь имеет дополнительное преимущество, заключающееся в использовании магнитной прокладки, которая работает так же, как уплотнение на двери холодильника.

Важно учитывать затраты на электроэнергию, связанные с дверями.

В Канзасе типичная дверь из цельного дерева с уплотнителем среднего размера вносит лишь около 9 долларов в год на расходы на отопление.



Какие растения лучше всего подходят для затенения западных окон?

Растения полезны, потому что они могут создавать тень в течение дня и года, когда навесы теряют свою эффективность.
