О чем же еще писать в Рождество, как не о храмах!

С праздничком всех!

9 - Copie
Собор Парижской Богоматери. А не разобрать ли нам его по косточкам?

Ну что, продолжим?

Подобных «словарей» и «энциклопедий» я видела немало, но интересных среди них почти не встретишь обычно это нудноватые «сухие» справочники. Попробуем все же найти в этом что-нибудь занимательное! Сама я вместе с вами займусь самоликбезом.

11
Эволюция готического окна (сверху вниз, слева направо)

Немного о готике мы уже поболтали и уяснили некоторые региональные ее особенности. Кроме того, что я вам уже рассказала, знаю я мало, так что будем вместе постигать.

Готических соборов я видела немного – в Праге да в Вене, уже говорила. Теоретически могла видеть в Кракове, но я тогда еще не интересовалась ни готикой в частности, ни архитектурой вообще. Более того, только сейчас я узнала, что цеквушка в городе моего детства Эберсвальде-Финове тоже готическая!

Эберсвальде
Дорогой моему сердцу Эберсвальде-Финов, город детских снов. И готическая церковь 14 века

Она была построена в 1333 году и является типичным образцом кирпичной немецкой готики! Кроме того, немецкая Википедия утверждает, что колокольня собора самая высокая среди церквей такого типа. А я чуть ли не каждый день ходила мимо в течение шести лет и ничего такого не подозревала! Вот почему, оказывается, мне так нравится готика!

Но мы отвлеклись от нашей азбуки. Приступим.

Арка. Знакомое слово, готические строители не были первооткрывателями арки. Первыми арку стали использовать строители еще в Междречье, а подхватили их почин римляне. Они очень широко применяли ее, где только возможно. Из римского зодчества арка перекочевала в романское, а затем и в готическое. Считается, что в готике использовались только стрельчатые, изломанные проемы, однако встречаются и полуциркульные, более свойственные для романских зданий. В ранней готике можно видеть и комбинации. Хотя, конечно, стрельчатая арка – самый яркий и типичный признак готического стиля. Арки служили как опорой, так и украшением – красиво же, правда? . В готике арки и аркады - очень частое явление; более того, это основа каркасной системы архитектуры.

2 Сенжермен Лосеруа Париж
Стрельчатая арка, собор Сен-Жермен Лосеруа, Париж

Стрельчатая арка могла выдерживать гораздо большие нагрузки, так как вектор был направлен более вертикально вниз, тяжесть словно соскальзывала на опору. В основе крестово-нервюрного свода лежал подобный же принцип, но об этом мы поговорим позже.

Следует добавить, что и дверные, и оконные проемы по верхнему краю оформляли таким же образом – в виде наконечника стрелы. Это создавало особую гармонию и подчеркивало устремленность вверх, к небу.

31 окно

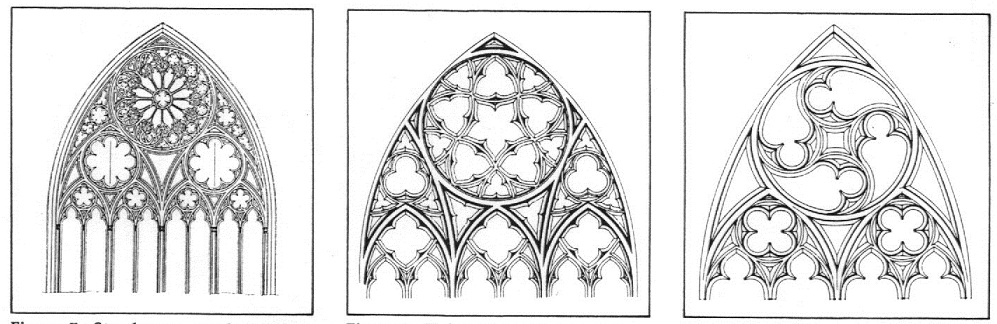

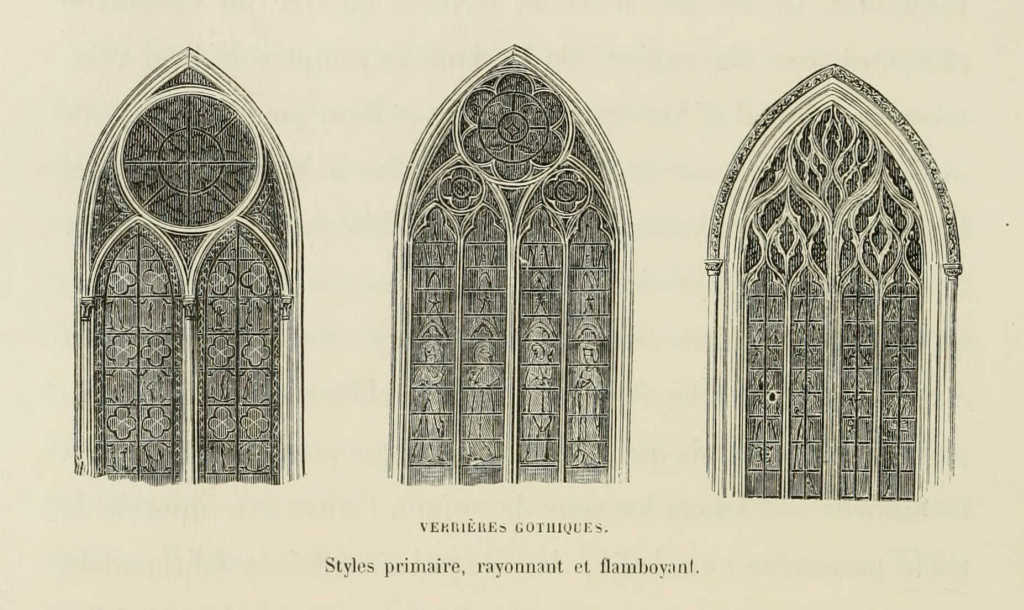

Стрельчатые готические окна разных стилей - ранняя, лучистая и пламенеющая готика (слева направо)

Аркада. Здесь все понятно – ряд арок. Аркады из единичных, а иногда и сдвоенных арок украшали трифории, хоры, эмпоры, галереи. Чем больше арок, тем более подчеркнута «сетчатость» пространства, схожесть интерьера с загадочным лесом с его устремленными ввысь стволами и переплетенными ветвями.

2 (2)
Не сложно заметить, что в основе организации внутреннего пространства готических соборов лежит аркада. Узор на окнах справа видите? Это массверк в "пламенеющем" стиле. А что-то вроде пробочек в потолке? Это замковые камни.

Аркатура. Это тоже аркада, только «ложная». Арки слепые, как бы прислоненные к стене. Аркатурами украшали как наружную часть стены, так и «внутренности» собора.

Аркбутан. Очень, очень важная штука! Я уже о ней писала – это наружная подпорка, смахивающая на конечность краба. Такая полуарка, упирающаяся в стену; выглядит эффектно, но немного зловеще. Аркбутаны – самый типичный признак готического собора, хотя в рудиментарном виде применялись еще римлянами. Они могли упираться на опоры, уходящие в фундамент, а могли возлежать поверх контрфорсов. Аркбутаны обычно пристраивали со восточной стороны. Они решеткой окружали апсиду и деамбулаторий, так как именно эта часть собора обычно была самой светлой и легкой. Здесь устанавливались огромные окна, площадь каменных стен была минимальной, поэтому необходима была поддержка извне. Эта часть собора, восточная,  была "непарадной", в отличии от западного фасада, у Нотр-Дам-де-Пари, к примеру, она выходит на реку. Поэтому и на старых гравюрах охотнее изображали западный фасад с парадными порталами.

Аркбутаны Осер
Аркбутаны, собор в Осере

Аркбутаны Париж
Аркбутаны, Нотр-Дам-де-Пари

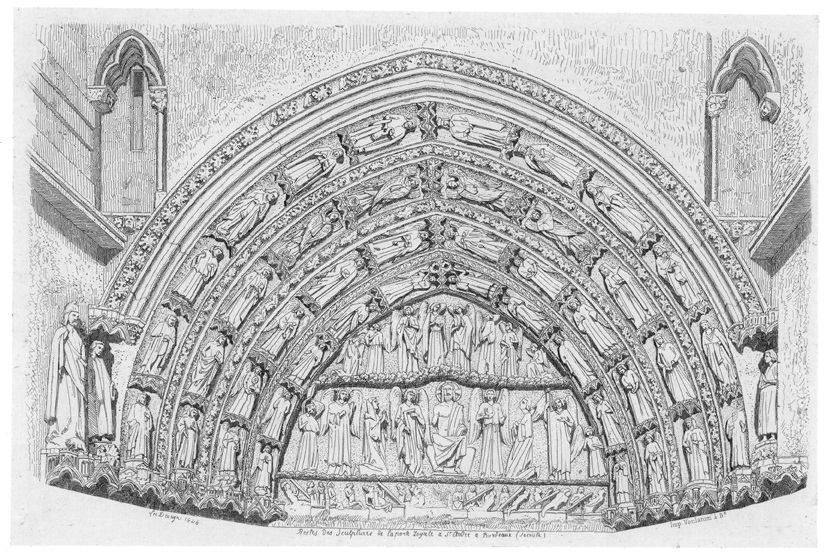

Архивольт. Тоже не готическое «изобретение», однако в период готики архивольты стали очень своеобразными и невероятно роскошными. А что это? Это такой слоистый ободок вокруг врат, многочисленные складки, украшающие портал. Их делали и в романских храмах, но там они все-таки были поскромнее. В готических соборах архивольты были многослойными, их обильно украшали скульптурным и лепным декором.

can-stock-photo_csp13372700
Архивольт в разрезе.

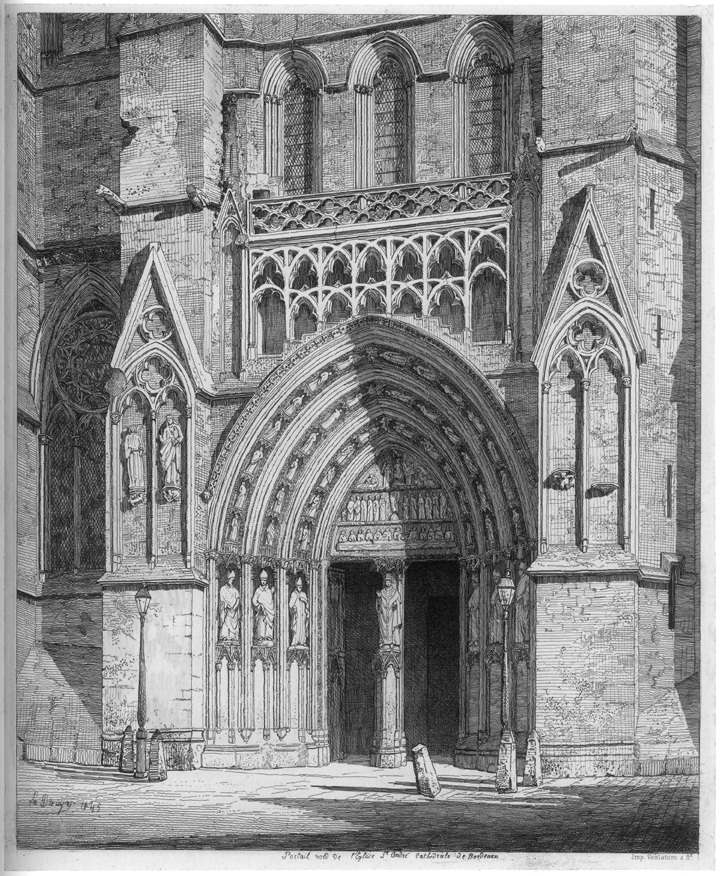

23 Портал Сент-Андре, Бордо
Портал храма Сен-Андре в Бордо. Видна система архивольтов, украшенная скульптурами, и прекрасный надвратный тимпан.

Астверк. Это из немецкой готики. И слово немецкое, у них много было всяких «верков»: от Ast — "сук, ветка" и Werk — "работа". Это особый вид готического орнамента в виде переплетенных сухих ветвей. Такое «украшение» отражало символику тернового венца. Поначалу этот мотив использовался в архитектурном декоре, а затем перекочевал и в ювелирное и декоративно-прикладное искусство.

12 астверк


Астверк

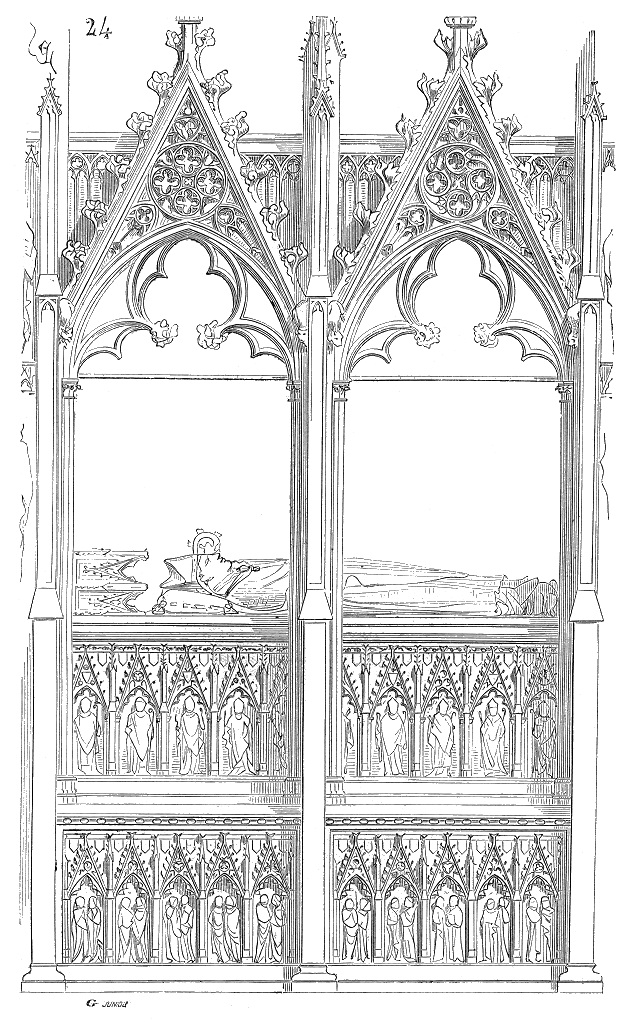

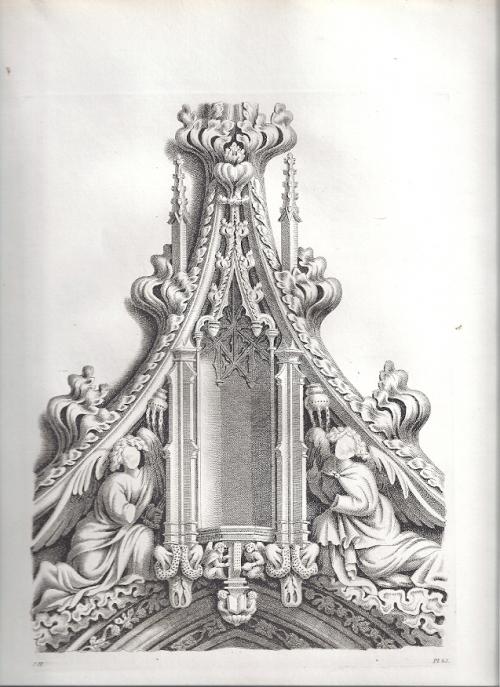

Вимперг. Красивая штучка – конический щипец, остроугольный такой треугольник над порталом или окном, часто украшенный лепниной. Такой можно видеть, к примеру, над западным фасадом Нотр-Дам-де-Пари, и над порталами Буржского собора и еще много-много где.

28 Вимперг2
Вимперг

И еще

25 Вимперг Страсбург
Целых три в виде короны

28 Вимперг Портал страсбург
Вимперг, венчающий портал Страсбургского собора

28 Вимперг

Ещё вимперг

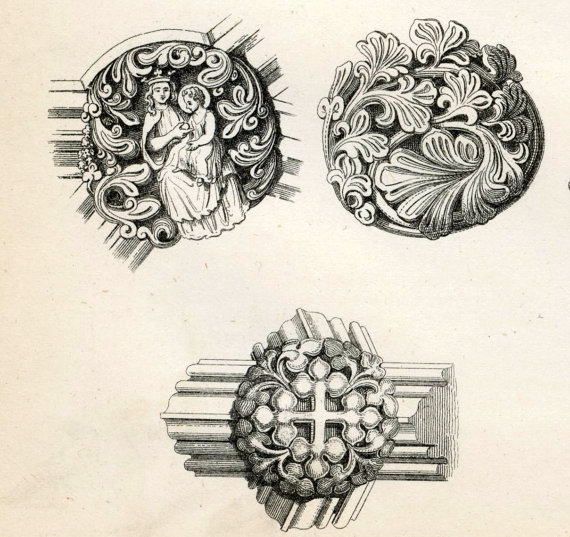

Замковый камень. Ударение на втором слоге, а не на первом. Это важная деталь стрельчатой арки (см. на картинке), а затем и нервюрного свода). Именно в замковый камень упираются ребра свода, например, он берет на себя нагрузку. Поначалу он был просто камнем, не особо эстетичным, но затем его стали украшать и оформлять в виде цветов, розеток, всяких свисающих штуковин и т.п., так что со временем замковый камень стал довольно эффектной штучкой.

1 Замковый камень
Замковый камень. И еще разные:

1 замковый камень брит

1 замковый камень2

1 замковый камень часовня Верже-де Сан-Жерве Париж

И еще замковые камни в разных интерьерах:

1 замковый камень  Шартрский собор


Шартрский собор

1 замковый камень 3.

1 замковый камень Честер
Честерский собор

Капелла. Часовня по-нашему. Ограниченное чем-либо пространство, уединенное местечко для молитв, посвященное какому-либо святому и/или служащее местом погребения какой-либо знатной особы или опять же святого. Что-то вроде православного придела. Нередко такие "закуточки" размещали в восточной части собора, неподалеку от алтаря. Если смотреть снаружи на собор, они образовывали что-то вроде короны с выпуклостями (посмотрите последнее фото предыдущего поста, там это хорошо видно). Это так и называется - венец капелл. Мы говорили с вами о королевской усыпальнице в Сен-Дени, так вот там собор почти весь состоит из капелл.

15 Капелла Лимож
Капелла в Лиможе

16 Капелла Бурбонов Лион

Капелла Бурбонов в Лиможе

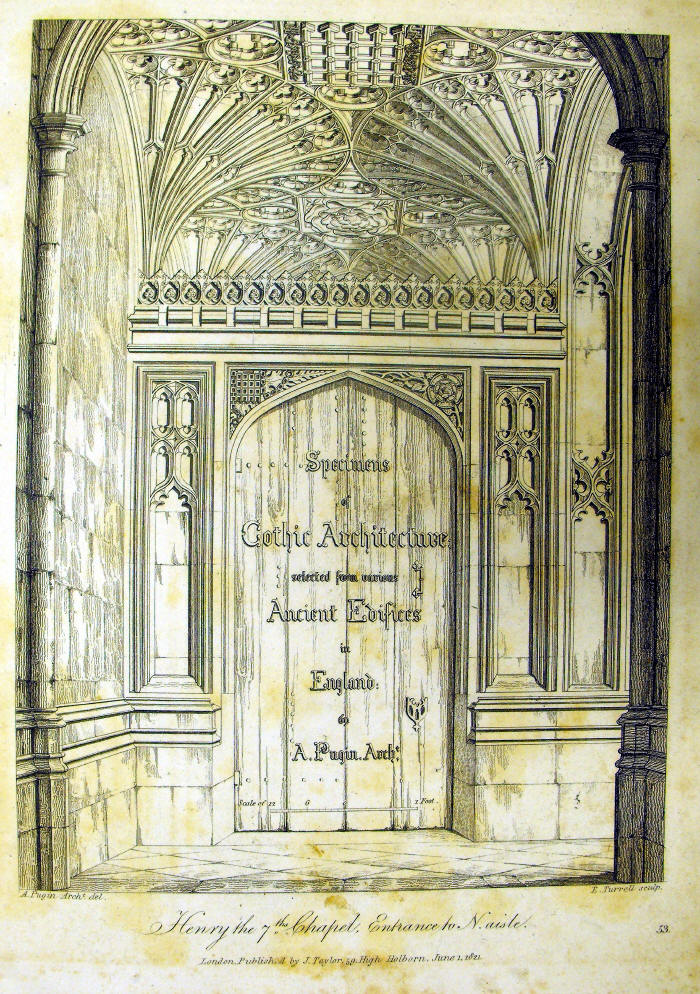

16 Капелла Генриха 7

Капелла Генриха Седьмого

16 капелла Мант

Капелла в Манте

16 Капелла Селисбери

Капелла в Солсбери

16 Капелла

16 Королевская Капелла Бро

Королевская капелла в Бро.
Рассматривая эти картинки, вы уже сами можете узнать и назвать некоторые элементы.

Капитель. В романских храмах, если помните, поначалу капители колон вообще не украшали – были они цилиндрическими или кубическими – скукота, да и только. Затем спохватились и стали декорировать их всяческими красивостями, скульптурами святых, в основном. В готические времена уже развернулись вовсю! Одним из самых популярных мотивов был лист аканта (растение такое, «медвежья лапа еще называется), а также виноградные грозди, цветы и все те же святые.

18 Капители все
Разные виды готических капителей

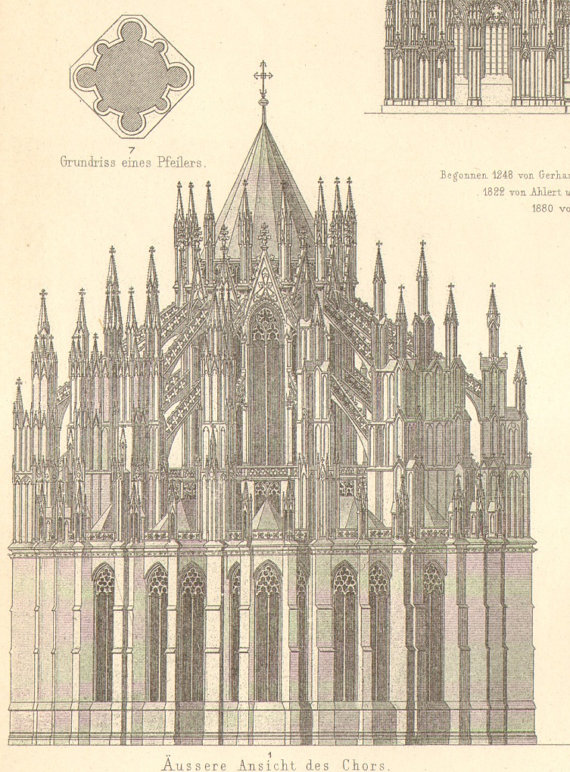

Контрфорс. Вертикальный выступ стены, подпирающий ее снаружи. Мог быть самостоятельным, а мог составлять общую систему с аркбутаном.

Контрфорсы

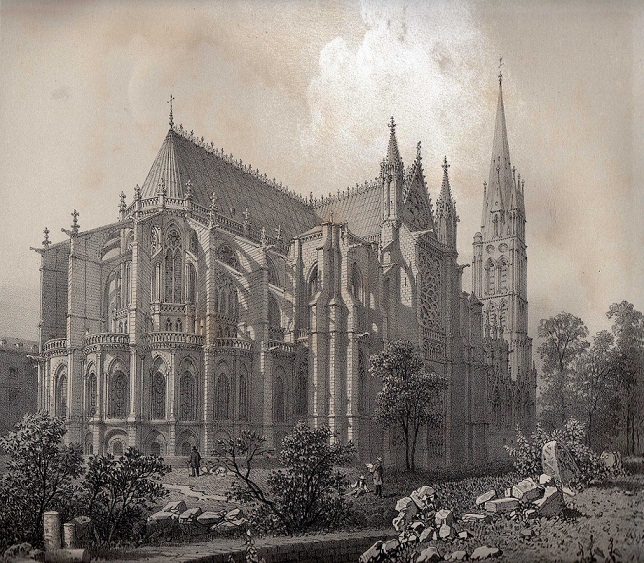

Собор в Сен-Дени. Видно, как аркбутаны опираются на контрфорсы.

Консоль. Выступающая из стены конструкция, служащая опорой, карнизом для чего-то. Тоже обычно богато декорировалась, да так, что со временем ее утилитарная функция стала вторичной, консоль нередко была «ложной» и служила просто украшением.

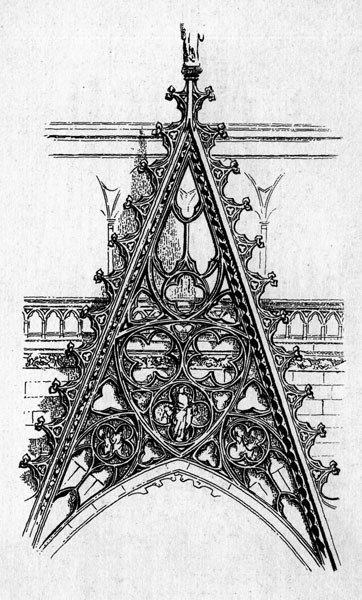

Краббы. К десятиногим ракообразным никакого отношения не имеют. Это такие загогулины, смахивающие на ряд запятых, которыми украшали разные архитектурные детали. Благодаря им, любая линия становится похожей на гребень дракона. Может быть, благодаря краббам (и химерам, конечно) готика обычно невольно ассоциируется с чем-то зловещим.

14 Вимперг2
Весь этот вимперг окаймлен краббами

Крестоцвет. Вот уж точно символ готики, не отнимешь! Очень симпатичная деталь декора в виде цветка… правильно, крестоцвета. Ею венчали верхушки вимпергов, шпили, фиалы. Ни с чем не спутаешь!

19 Креестоцвет, церковь в Труа

20 Крестоцвет
Всяческие крестоцветы

Леттнер. Перегородка, отделяющая клирос, место, куда можно входить лишь священникам, от остального пространства церкви. В готических соборах его украшали в соответствии с остальным убранством храма. В православных храмах его роль играл иконостас, правда, литтнер был всего лишь перегородкой, хоть и богато украшенной, а иконостас – одно из самых святых мест в православном храме. В ранних христианских храмах алтарная преграда была низкой, без икон. Она больше была похожа на леттнер.

35 Леттнер собора Сент_николас Диксмёйле  Бельгия
Леттнер собора Сент-Николас в Диксмёйле, Бельгия

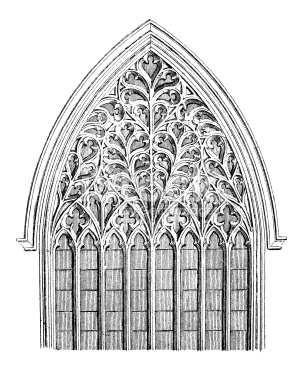

Массверк. (иногда еще с одним «с» пишут). Особый готический плетеный орнамент, которым украшали верхнюю часть окна. В зависимости от доминирующего стиля, орнамент имел самые разные формы, нередко – довольно вычурные: языки пламени во времена «пламенеющей» готики, крестовидные цветы, окружности и «сердечки» и т.д.

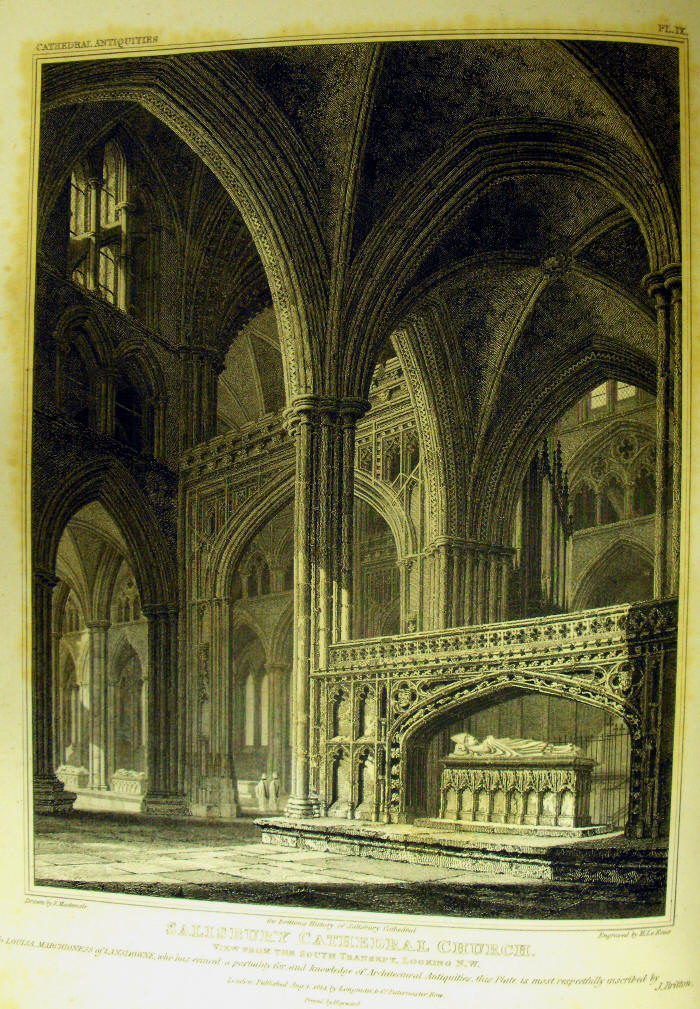

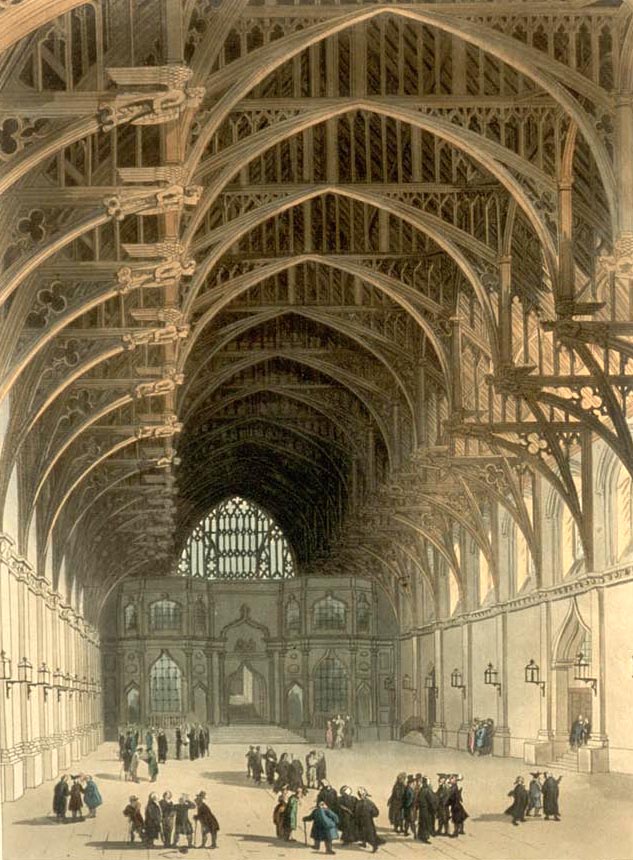

Нервюры. Звучит непонятно, да и выглядит непривычно. Это знаменитое ребро крестово-нервюрного свода – небольшая трабекула в сложном организме готического свода.

Целая куча массверков:

8 1 массверк

8 Массверк 1

8 массверк

21 image089-full

21 Массверк  Баден-Вюртенберг, Бебенхаузен монастырь
Баден-Вюртенберг, монастырь Бебенхаузен

21 Массверк Готтингем
Массверк из Гёттингема

21 массверк

21 массверк Йорк

21 Массверк Йорк (2)

Массверк Йоркского собора

8 Массверк Аббатство ЕДБУРГ
Массверк церкви аббатства Эдбург

9 массверк Альтенберг, германия
Массверк церкви в Альтенберге, Германия

Нервюры – ребра, каркас; распалубки, их соединяющие – паруса. Сначала нервюры были простыми – крест-накрест. Со временем переплетение нервюр становилось все сложнее, они были организованны по-разному в каждом соборе. Британцы любили пучки нервюр, во Франции переплетения нервюр нередко были похожи на паутину.

0_b3f78_ecd5c65a_orig

Нервюры. Тут стащила

0_8f62a_3577fe65_L
Каркасная система готического собора

485

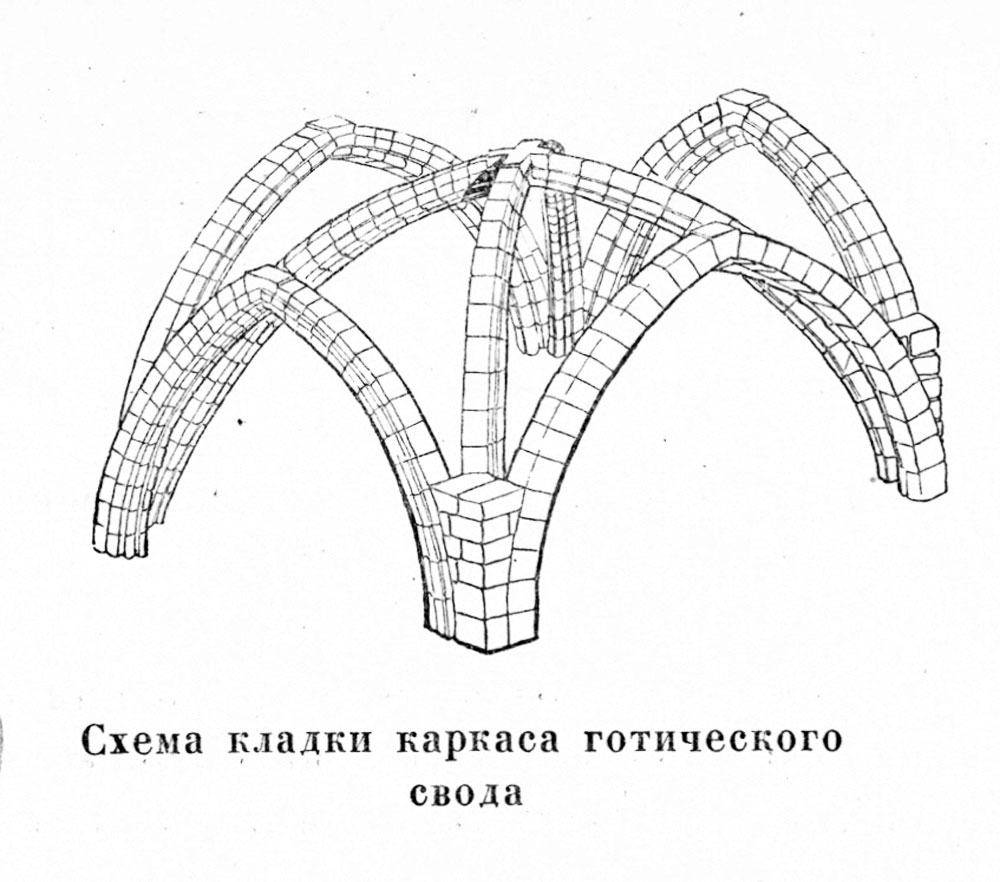

Схема кладки готического свода (ЗДЕСЬ взято)

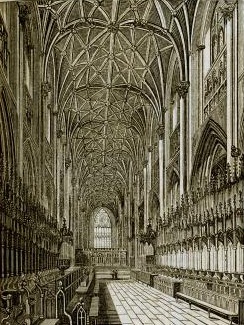

Очень много видов нервюрных сводов:

23 своды 6

23 Своды английская
Англия

23 Своды Англия Венсминстер
Англия, Венсминстер

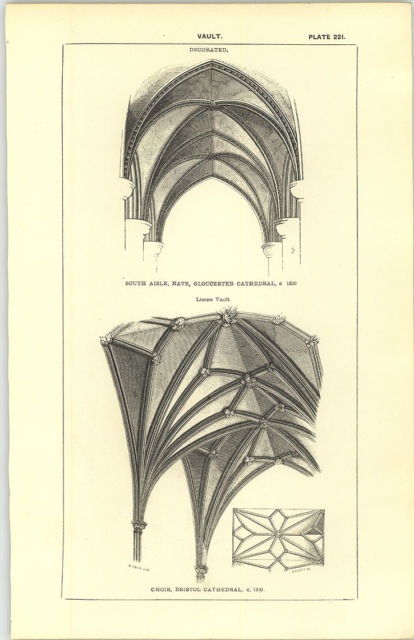

23 своды Бристольский собор
Бристоль

23 своды Вустер
Вустер

23 Своды Клермон

Колермон (и литннер видите?)

23 своды Нуайон
Нуайон

23 Своды

23 Своды4

25 Свод Аббатство Фонтхилл
Аббатство Фонтхилл

25 Свод Капелла королевского колледжа
Кембридж. Капелла Королевского колледжа (пучки нервюр)

25 Свод Карлиоль2
Карлиоль

25 Свод СанХуан в Толедо
Толедо, Сан-Хуан

25 Свод Селисбери2
Солсбери

25 Свод Сивилья
Севилья

25 свод Шарль Кайе Рено
?

25 Свод
?

25 Своды Бурж
Бурж

Пинакль. Небольшая такая псевдо-башенка, узенькая и вытянутая. Путаю ее с фиалой, но пинакли – это сама башенка, а фиал – ее навершие. А сверху это все обычно венчает крестоцвет. На самом нередко можно видеть краббы – о них вы уже знаете.

26 пинакли
Пинакль. И ещё:

26 пинакль 1
26 Пинакль

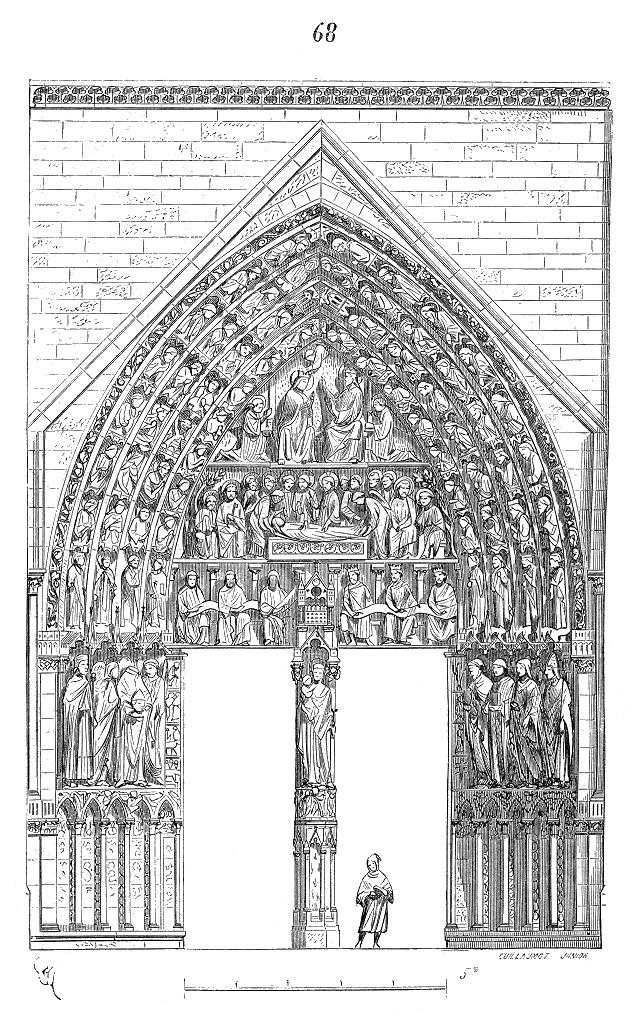

Портал. Про тимпан и архивольты с вимпергом читали? Вот все это вместе с дверями и еще целой кучей архитектурных излишеств составляло портал. Одна из самых эффектных и ярких частей наружного декора готического собора. Нередко на одном фасаде красовались сразу три роскошных портала, как, например, в Соборе Парижской Богоматери или в Шартрском соборе.

23 Портал в Труа, СенУрбан

23 портал Девы НотрДамде Пари

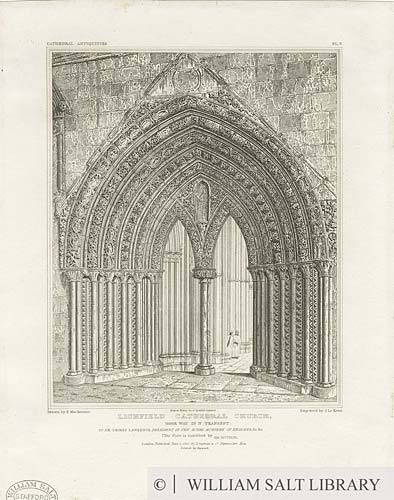

23 Портал Личфилд

23 Портал Руанского собора

23 Портал Сент-Андре, Бордо2

23 Портал собора Парижской Богоматери

23 Портал СтМишель в Везле

23 Портал

23 Порталы Бурж
Вот такие разные порталы

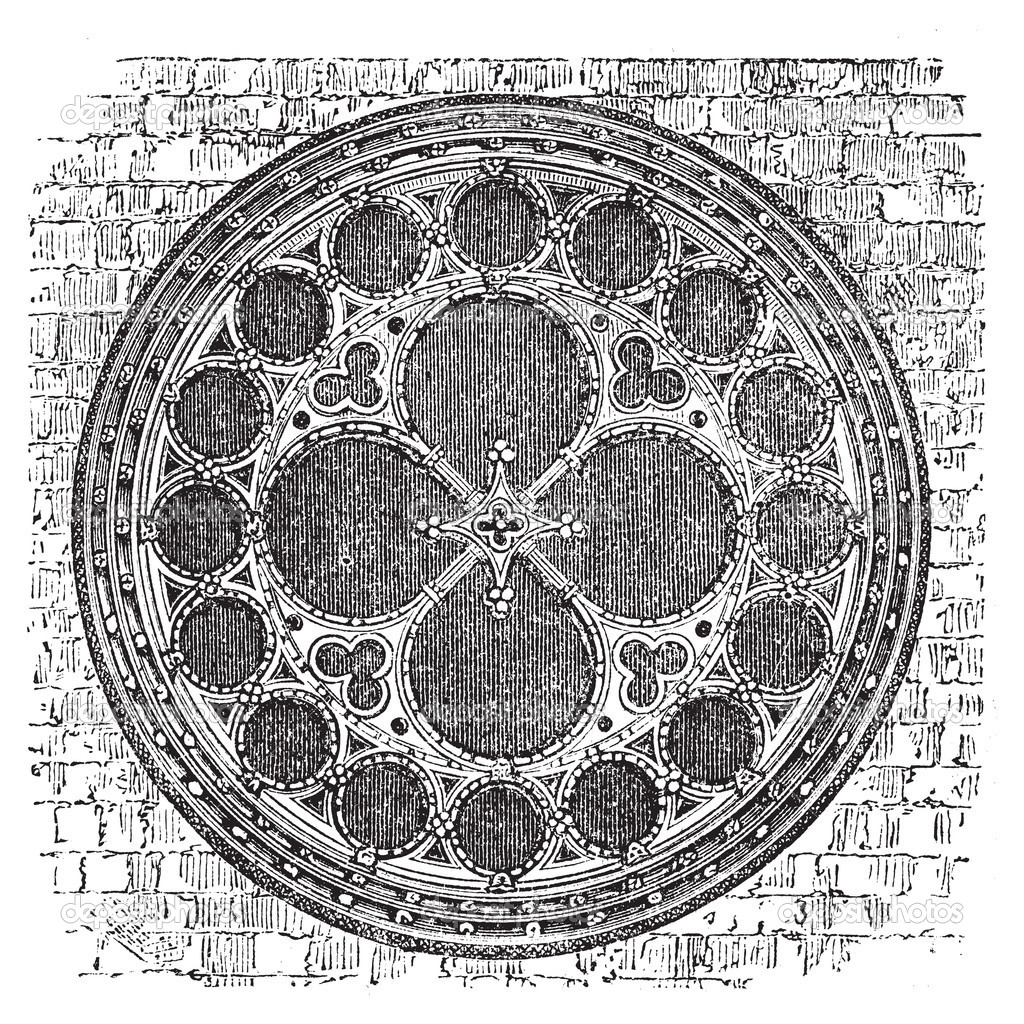

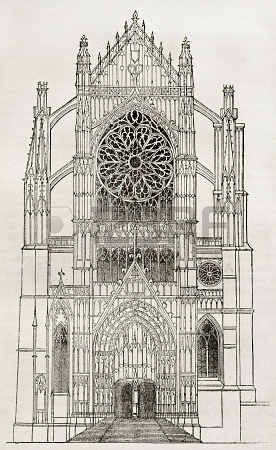

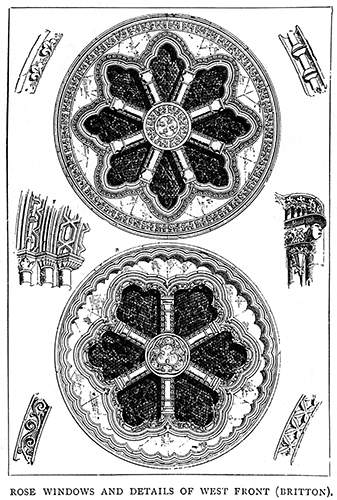

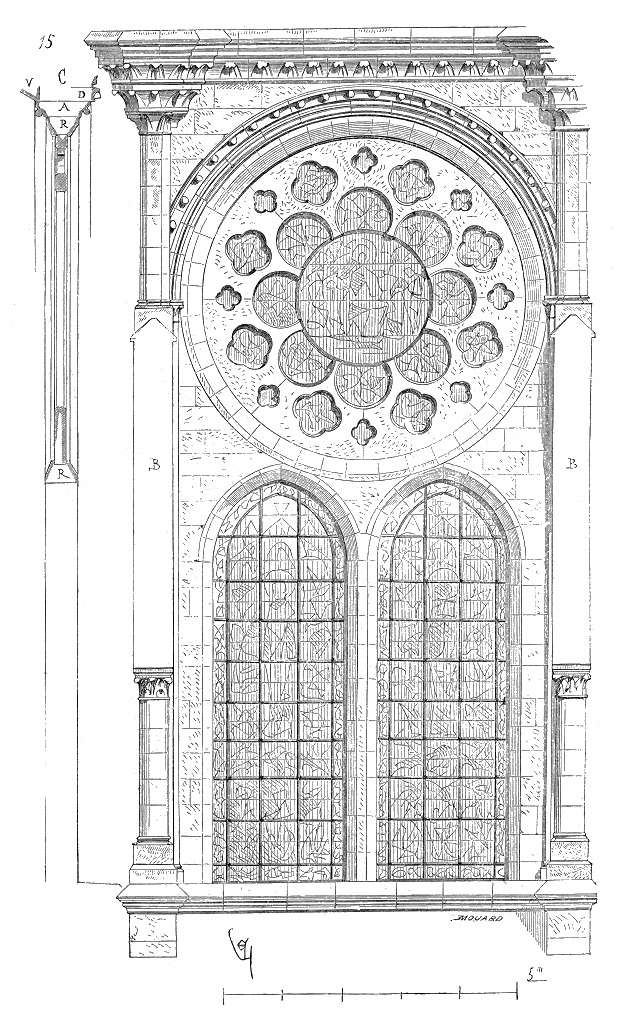

Роза. Тут все просто – круглое готическое окно. Каждый уважающий себя собор имел розу. В кружевные промежутки вставляли цветные стекла, через которые внутрь храма проникали разноцветные лучи света, и настоящие розы завидовали этой красоте!

24 Розетка 2

24 Розетка 4

24 Розетка 5

24 розетка Бове

24 Розетка Руан

24 Розетка СентЭтьен

24 Розетка Шартр

24 Розетка, собор Линкольн

24 Розетка

24 Розетка1

24 Розетка2

Рыбий пузырь. Так неромантично назвали практичные немцы один из видов готического орнамента. Англичане похожий орнамент называли более возвышено – «пламенеющий» стиль.

Рыбий пузырь1
Орнамент "рыбий пузырь"

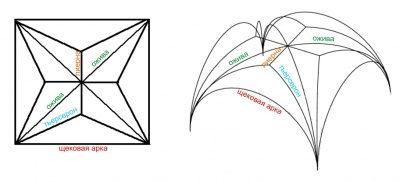

Тьерсерон. А также ожива, лиерна и щековидная арка. Это совсем уж высший пилотаж, но вдруг вам пригодится – блеснете в офицерском собрании. Речь идет о названии разных типов нервюр в системе крестово-нервюрного свода. На картинке более понятно:

тьерсерон

Взяла ТУТ

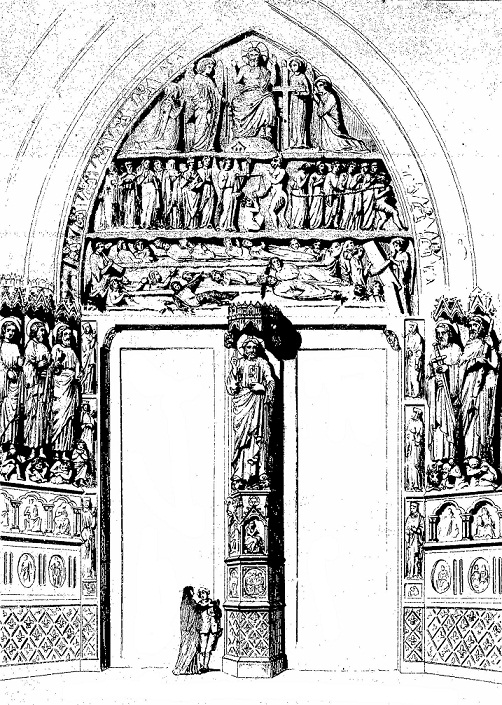

Тимпан. Когда квадратные двери вписывали в полуциркульную арку портала, возникал вопрос – что делать с полукруглым кокошником над дверями (именно эта ненужная, казалось бы, деталь, называлась тимпаном)? Пустым оставлять негоже, его стали украшать фигурами. Как известно, готика не любит полукружий, над такими тимпанами стали устанавливать радуги архивольтов, а еще выше – вимперги. Или чуть по-другому, зависело от фантазии зодчего.

23 Портал 4

Вот этот кокошник над проемом, украшенный четырехлистником, и есть тимпан. На порталах (выше) вы могли видеть самые разные варианты его декора.

33 Тимпан Клюни

Тимпан собора в Клюни

32 Тимпан НотрДам де Пари
Тимпан в Нотр-Дам де Пари

Травея. Поперечная пространственная ячейка, составляющая одну из структурных единиц внутренней организации собора. Ограничивалась обычно шестью пятами колон, на которые опирались арки. От количества травей зависело и число венчающих их нервюрных шатров. Как-то так.

Трифорий. Это такая узкая галерейка, украшенная аркадой. Она проходила в толще перегородки, отделявшей главный неф от боковых. Нередко представляла собой ряд тройных аркад, откуда и название. Проход мог быть настоящим, по трифорию могли гулять священники (или горбатые звонари), но частенько его делали ложным, декоративным.

23 Своды5

Вверху - ряд строенных окон, это- трифорий

2 Нуайон2

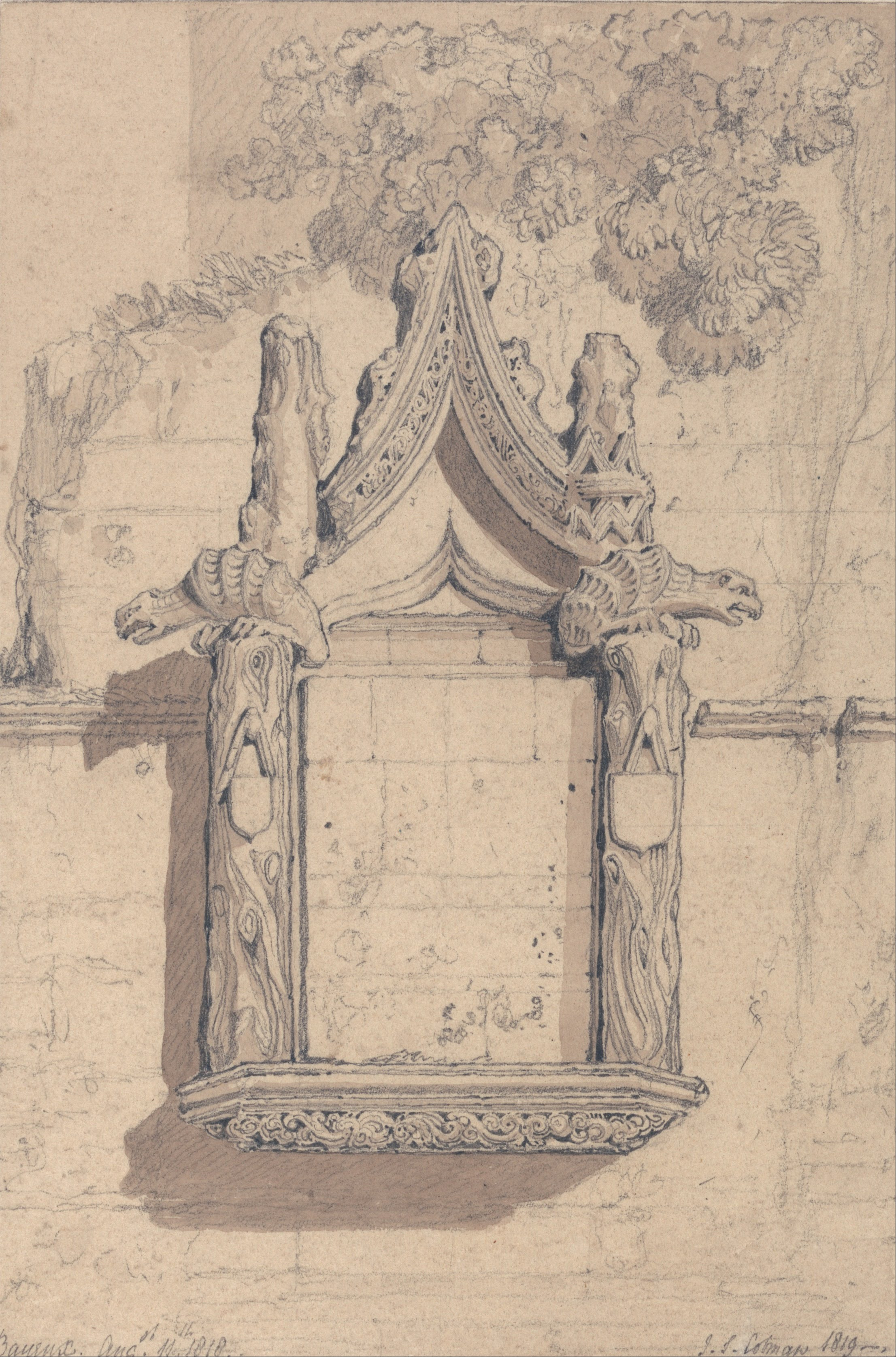

Фиала (Фиал) Уже говорила о ней, когда писала о пинакле. Фиала могла быть не только на пинакле, она украшала и другие детали, например, вертикальные выступы контрфорсов.

34 Пинакль1
Башенка - пинакль, наконечник - фиала, в самом верху - крестоцвет

Эмпоры. Трибуны или галереи, побольше трифория . Отдельные помещения, например, для женщин или царственных особ. Иногда их отождествляют с хорами, так как они располагались в верхних ярусах собора. Как ни странно, они также бывают ложными (или мнимыми) – вроде бы, проемы есть, а эмпоры нет.

Что еще есть в готическом  соборе?

Орган
Орган

Башня здания Рю-Тампль Париж
Башенка вот такая миленькая

29 Байё

Не знаю, как называется, но симпатично

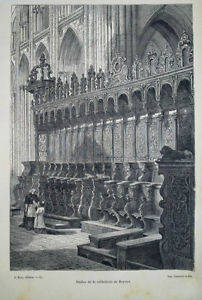

30 19 киосков в соборе в Байё
19 киосков с местами для сидения в Байё

15 Витраж
Витраж

Вот так мы, в основном, разобрались. Теперь вы, обогащенные знаниями, можете смело отправляться рассматривать готические соборы, зная, как там все называется, а я спать пошла.

Гид по готике или lego средневековья

Готика. Краткая экскурсия по стилю

«Главное, запомнить, что Собор Парижской Богоматери является пятинефной базиликой с одним поперечным трансептом. Нужно сказать это задумчиво и замолчать», − поделился секретом произведения впечатления на людей один наш знакомый. Редакция альманаха Artifex решила, что уж если умничать, то делать это со вкусом! Поэтому мы подготовили для вас краткий и понятный словарик по готическому стилю (вдруг вы соберётесь в Прагу, Кёльн, Милан или Вену?).

Подобных «словарей» и «энциклопедий» существует немало, но интересных среди них почти не встретишь. Обычно это нудноватые и «сухие» справочники. Мы же попробуем рассказать вам об основных особенностях готики занимательно. Все непонятные слова и заковыристые термины мы разложили в алфавитном порядке. Приступим! 🙂

Арка. Первыми её стали использовать строители еще в Междуречье, а подхватили их изобретение римляне. Они применяли арку, где только возможно. Из римского зодчества она перекочевала в романское, а затем и в готическое. Считается, что в готике использовались только стрельчатые, изломанные проемы, однако встречаются и полуциркульные, более свойственные для романских зданий. В ранней готике можно видеть и комбинации. Хотя, конечно, стрельчатая арка – самый яркий и типичный признак готического стиля. Арки служили как опорой, так и украшением – красиво же, правда? В готике арки и аркады − очень частое явление; более того, это основа каркасной системы архитектуры.



Архитектура Архитектура

Стрельчатая арка могла выдерживать гораздо большие нагрузки, так как её вектор был направлен вертикально вниз, из-за этого тяжесть словно соскальзывала на опору. В основе крестово-нервюрного свода лежал подобный же принцип, но об этом мы поговорим позже. Следует добавить, что дверные и оконные проемы по верхнему краю оформляли таким же образом – в виде наконечника стрелы. Это создавало особую гармонию и подчеркивало устремленность вверх, к небу.

Аркада. Здесь все понятно – ряд арок. Аркады из единичных, а иногда и сдвоенных арок украшали трифории, хоры, эмпоры, галереи. Чем больше арок, тем более подчеркнута «сетчатость» пространства, схожесть интерьера с загадочным лесом, с его устремленными ввысь стволами и переплетенными ветвями.



Аркбутан. Очень, очень важная штука! Мы о ней уже писали. Это наружная подпорка, смахивающая на конечность краба. Такая полуарка, упирающаяся в стену, выглядит эффектно, но немного зловеще. Аркбутаны – самый типичный признак готического собора, хотя в рудиментарном виде применялись еще римлянами. Они могли упираться на опоры, уходящие в фундамент, а могли возлежать поверх контрфорсов. Аркбутаны обычно пристраивали с восточной стороны. Они решеткой окружали апсиду и деамбулаторий, так как именно эта часть собора обычно была самой светлой и легкой. Здесь устанавливались огромные окна, площадь каменных стен была минимальной, поэтому необходима была поддержка извне. Восточная часть собора была непарадной, в отличие от западного фасада: у Нотр-Дам де Пари, к примеру, она выходит на реку. Поэтому и на старых гравюрах охотнее изображали западный фасад с парадными порталами.




Архивольт. Тоже не готическое изобретение, однако в период готики архивольты стали очень своеобразными и невероятно роскошными. А что это? Это такой слоистый ободок вокруг врат, многочисленные складки, украшающие портал. Их делали и в романских храмах, но там они все-таки были поскромнее. В готических соборах архивольты были многослойными, их обильно украшали скульптурным и лепным декором.




Вимперг. Красивая штучка – конический щипец, остроугольный треугольник над порталом или окном, часто украшенный лепниной. Такой можно видеть, к примеру, над западным фасадом Нотр-Дам де Пари и над порталами Буржского собора.




Замковый камень. Ударение на втором слоге, а не на первом. Это важная деталь стрельчатой арки, а затем и нервюрного свода. Именно в замковый камень упираются ребра свода, он берет на себя всю нагрузку. Поначалу он был просто камнем, не особо эстетичным, но затем его стали украшать и оформлять в виде цветов, розеток, всяких свисающих штуковин и т.п., так что со временем замковый камень стал довольно эффектной штучкой.




Капелла. Часовня по-нашему. Ограниченное чем-либо пространство, уединенное местечко для молитв, посвященное какому-либо святому и/или служащее местом погребения какой-либо знатной особы или опять же святого. Что-то вроде православного придела. Нередко такие «закуточки» размещали в восточной части собора, неподалеку от алтаря. Если смотреть снаружи на собор, они образовывали что-то вроде короны с выпуклостями.




Консоль. Выступающая из стены конструкция, служащая опорой, карнизом для чего-либо. Тоже обычно богато декорировалась, да так, что со временем ее утилитарная функция стала вторичной. Консоль нередко была «ложной» и служила просто украшением.


Контрфорс. Вертикальный выступ стены, подпирающий ее снаружи. Мог быть самостоятельным, а мог составлять общую систему с аркбутаном.




Краббы. К десятиногим ракообразным никакого отношения не имеют. Это такие загогулины, смахивающие на ряд запятых, которыми украшали разные архитектурные детали. Благодаря им любая линия становится похожей на гребень дракона. Может быть, именно из-за краббов и химер готика обычно невольно ассоциируется с чем-то зловещим.




Крестоцвет. Вот уж точно символ готики, не отнимешь! Очень симпатичная деталь декора в виде цветка крестоцвета. Ею венчали верхушки вимпергов, шпили, фиалы. Ни с чем не спутаешь!




Леттнер. Перегородка, отделяющая клирос − место, куда можно входить лишь священникам − от остального пространства церкви. В готических соборах его украшали в соответствии с убранством храма. В православных храмах его роль играл иконостас, правда, литтнер был всего лишь перегородкой, хоть и богато украшенной, а иконостас – одним из самых святых мест в православном храме. В ранних христианских храмах алтарная преграда была низкой, без икон. Она больше была похожа на леттнер.



Архитектура Архитектура


Массверк. (иногда еще с одним «с» пишут). Особый готический плетеный орнамент, которым украшали верхнюю часть окна. В зависимости от доминирующего стиля орнамент имел самые разные формы, нередко довольно вычурные: языки пламени во времена «пламенеющей» готики, крестовидные цветы, окружности и «сердечки».




Нервюры – ребра, каркас; распалубки, соединяющие их, – это паруса. Сначала нервюры были простыми – крест-накрест. Со временем переплетение нервюр становилось все сложнее, они были организованы по-разному в каждом соборе. Британцы любили пучки нервюр, во Франции их переплетения нередко были похожи на паутину.




Портал. Про архивольты с вимпергом читали? Вот все это вместе с дверями, тимпаном (о нем речь чуть позже) и еще целой кучей архитектурных излишеств составляло портал. Одна из самых эффектных и ярких частей наружного декора готического собора. Нередко на одном фасаде красовались сразу три роскошных портала, как, например, в Соборе Парижской Богоматери или в Шартрском соборе.




Роза. Тут все просто – круглое готическое окно. Каждый уважающий себя собор имел розу. В кружевные промежутки вставляли цветные стекла, через которые внутрь храма проникали разноцветные лучи света, и настоящие розы завидовали этой красоте!
Рыбий пузырь. Так неромантично назвали практичные немцы один из видов готического орнамента. Англичане похожий орнамент называли более возвышено – «пламенеющий» стиль.




Тимпан. Когда квадратные двери вписывали в полуциркульную арку портала, возникал вопрос – что делать с полукруглым кокошником над дверями? Пустым оставлять негоже, его стали украшать фигурами. Как известно, готика не любит полукружий, над такими тимпанами стали устанавливать радуги архивольтов, а еще выше – вимперги. Или чуть по-другому, зависело от фантазии зодчего.




Травея. Поперечная пространственная ячейка, составляющая одну из структурных единиц внутренней организации собора. Ограничивалась обычно шестью пятами колон, на которые опирались арки. От количества травей зависело и число венчающих их нервюрных шатров. Как-то так.


Травея


Трифорий. Это такая узкая галерейка, украшенная аркадой. Она проходила в толще перегородки, отделявшей главный неф от боковых. Нередко представляла собой ряд тройных аркад, откуда и название. Проход мог быть настоящим, по трифорию могли гулять священники (или горбатые звонари), но частенько его делали ложным, декоративным.




Тьерсерон. А также ожива, лиерна и щековидная арка. Это совсем уж высший пилотаж, но вдруг вам пригодится – блеснете в офицерском собрании. Речь идет о названии разных типов нервюр в системе крестово-нервюрного свода.




Эмпоры. Трибуны или галереи, побольше трифория. Отдельные помещения, например, для женщин или царственных особ. Иногда их отождествляют с хорами, так как они располагались в верхних ярусах собора. Как ни странно, они также бывают ложными (или мнимыми) – вроде бы, проемы есть, а эмпоры нет.



Теперь вы, обогащенные знаниями, можете смело отправляться рассматривать готические соборы, зная, как там все называется, и удивляя своей эрудицией друзей и знакомых! 🙂

Что такое стрельчатая арка? Построение стрельчатой арки

Арки имеют довольно большую популярность в дизайне интерьера. Практически в каждом стилистическом направлении жилищного убранства можно встретить свою уникальную форму конструкции. Стрельчатая арка применяется для создания неповторимого восточного или готического интерьера.

Роль в истории

Изначально стрельчатые арки украшали средневековые замки в готическом стиле, а также восточные дворцы. Элемент играл не только декоративную роль, но и служил для перераспределения нагрузки перекрытия, снижал вертикальную реакцию опор и тем самым уменьшал давление на фундамент.

стрельчатая арка

Особенность конструкции арки стрельчатой формы позволяла значительно облегчить вес стен. Именно поэтому перекрытия использовались на всех уровнях строения и часто монтировались в качестве дверного проема. На пике популярности в форме стрельчатых арок могли оформляться оконные проемы.

Конструкция арки

Стрельчатая арка имеет свою неповторимую конструкцию, которая выгодно отличает ее от остальных. Она имеет остроконечный свод и покатые бока. Ее форма может быть как простой, так и сложной, в зависимости от того, в какой стилистической направленности используется конструкция.

Свод необычной формы является главным украшением интерьера, поэтому остальное убранство помещения может отличаться скромностью. Остроконечная арка предназначена для помещений с высокими потолками, лишь в этом случае она может подчеркнуть величественность интерьера.

стрельчатые арки стиль

Как построить стрельчатую арку

Построение остроконечной арки в классическом варианте начинается со схематического чертежа, на котором обозначены размеры конструкции. Затем определяется материал для создания архитектурного элемента. После чего рассчитывается примерное количество необходимого строительного материала для сооружения.

На сегодняшний день наиболее популярна деревянная стрельчатая арка, не отстает от нее и конструкция, выполненная из гипсокартона. Последняя легко сооружается и не требуют особенных финансовых затрат, в то время как деревянные конструкции требуют много времени на создание.

стрельчатые арки витражи

Создание стрельчатой межкомнатной арки из гипсокартона происходит в несколько этапов:

  1. Металлический профиль разрезается по боковым сторонам для придания мягкости и возможности формирования арки.
  2. Из профиля формируется нужная форма арки и фиксируется при помощи длинных шурупов.
  3. Металлопрофиль обшивается вырезанным по форме гипсокартоном.
  4. Выполняются отделочные работы.

Такой вариант конструкции вполне можно выполнить в домашних условиях без применения особенных строительных навыков.

Материалы для построения арки

Материал для изготовления свода должен отвечать стилистическому оформлению комнаты. Наиболее часто используются следующие строительные материалы:

  1. Камень является довольно самостоятельной частью интерьера, которая не нуждается в дополнительном украшении. Плитка, имитирующая камень, может использоваться для отделки арок из других материалов.
  2. Дерево смотрится максимально натурально и естественно в любом интерьере. К минусам можно отнести лишь высокую стоимость материала, которая варьируется в зависимости от породы древесины.
  3. Гипсокартон является наиболее доступным и популярным материалом для оформления арок любого вида. С его помощью можно создавать конструкции всех форм и размеров. Готовую конструкцию можно декорировать в зависимости от дизайна интерьера комнаты.
  4. Полиуретан относится к полностью синтетическим материалам, которые выдерживают повышенную влажность и ультрафиолет. К преимуществам можно отнести простоту монтажа.

Выбор материала для создания арок в готическом стиле зависит от личных пожеланий человека и его финансовых возможностей.

стрельчатая арка деревянная

Стилистическое направление

Как уже упоминалось выше, стрельчатая арка - предмет интерьера, который используется в готическом или восточном стиле. Ее нередко украшают мозаикой или витражами, которые призваны стать центром внимания всего интерьера помещения.

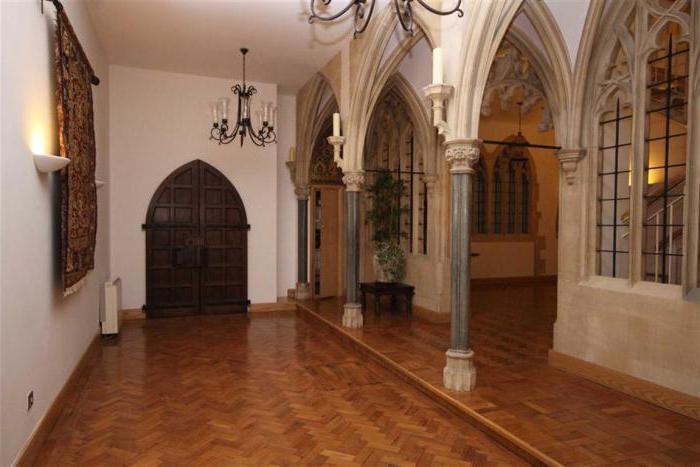

Для того чтобы создать при помощи стрельчатой арки стиль готический, важно использовать и другие интерьерные элементы и композиции. Например, остроконечные своды дверных проемов в комплексе с индивидуальным дизайном самой двери помогут воплотить неповторимую атмосферу в комнате. Кроме того, подчеркнуть готическую изысканность помогут кованые элементы, массивная деревянная мебель. Используются специфические аксессуары: подсвечники, люстры с хрусталем, картины в крупных рамках. Помогут подчеркнуть уникальность стрельчатых арок витражи, выполненные на своде конструкции или окнах помещения.

арки стрельчатой формы

В восточном стиле оформления интерьера так же часто используются остроконечные арки, но, в отличие от готического, их украшает фигурная резьба и сложность конструкции. Подчеркнуть восточные ноты помогут ковры, мягкая мебель с деревянными элементами и аксессуары в восточном стиле.

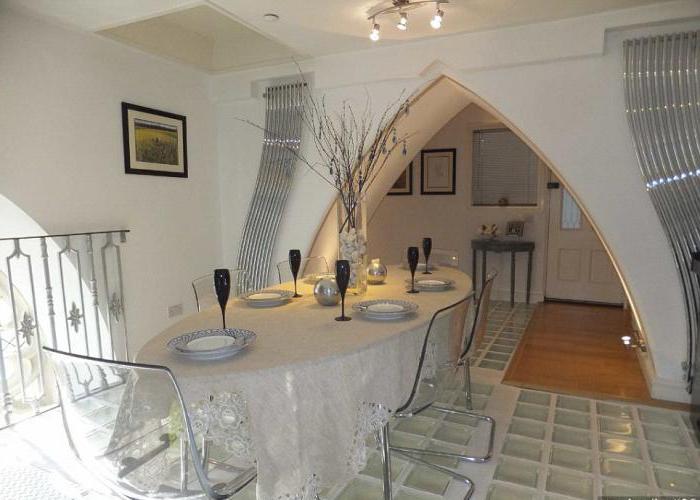

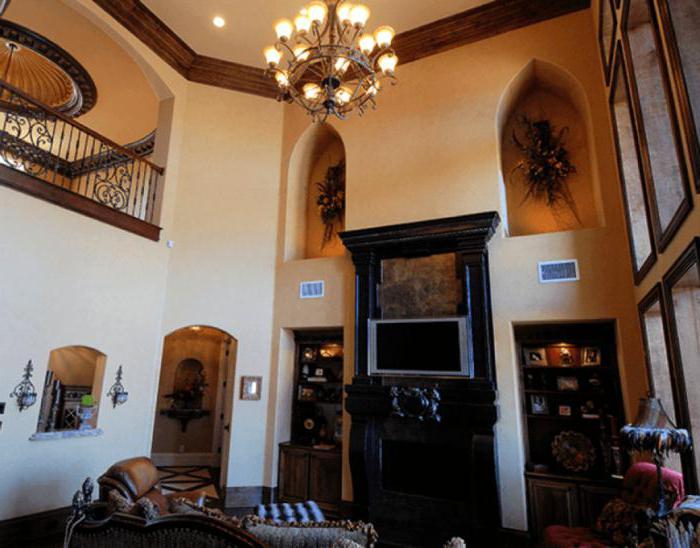

Зачем нужны арки в доме?

Многогранность арок способна как разграничить пространство комнаты, так и объединить в одно целое. Объединив комнаты, можно создать эффект квартиры-студии с неограниченным пространством. Кроме того, конструкция способна поделить на зоны большую гостиную.

В практическом аспекте монтаж арок вместо межкомнатных дверей оправдан в малогабаритных квартирах, где каждый сантиметр пространства дорог. Громоздкая дверь отнимает много места, а арка, в свою очередь, выглядит компактно и аккуратно. Кроме того, с ее помощью можно объединить две комнаты в одну, например, кухню с гостиной.

Архитектурный элемент может быть как простой, так и сложный - все зависит от желаемого результата в оформлении интерьера. В некоторых случаях сложные конструкции с арками могут открывать обзор сразу нескольких комнат.

Где используются арки

Практическое и декоративное назначение стрельчатых арок многогранно, они могут использоваться для обрамления:

  1. Дверных и оконных проемов - дизайнерское решение направленно на создание индивидуального стиля. Нюанс в том, что двери и окна необходимо будет изготавливать на заказ, что повлечет за собой немалые расходы.
  2. Зонирование при помощи арок - известный дизайнерский ход для увеличения пространства комнат. Используя арочные конструкции, можно зрительно увеличить пространство, сохранив при этом приватность каждой из зон.
  3. Оформление переходных зон, например, небольших узких коридоров. При этом свод потолка повторяет остроконечную форму арки. Такой способ оформления комнат подходит исключительно для помещений с высокими потолками, так как зрительно уменьшает пространство.
  4. Декорирование при помощи имитации арки можно использовать в комнатах любого размера. Внутри фальшивого свода часто располагают книжные полки и аксессуары.построение стрельчатой арки

Современные дизайнеры интерьера помогут подобать вид арки под конфигурацию конкретного жилища. При этом пространство зрительно не уменьшится, а в некоторых случаях даже увеличится.

Стрельчатая арка — Википедия

Материал из Википедии — свободной энциклопедии

Стрельчатая или ломаная арка — разновидность архитектурной арки, представляющая собой фигуру из двух полукруглых арок, пересекающихся под некоторым углом (имеющая оживальную форму). Является одним из характерных строительных приёмов готической архитектуры.

Происхождение и заимствование

Зарождение стрельчатой арки относится к VI веку, когда её постепенно начали применять на основе специальных расчётов в архитектуре Каира. С VII века стрельчатая арка использовалась архитекторами Александрии. Расчёты первоначально производились на основании треугольника, извлекаемого на диагонали пирамиды с квадратным основанием, в которой вертикальная плоскость, опущенная из вершины параллельно стороне основания, создаёт равносторонний треугольник[1].

В архитектуре восточных стран и Византии полуциркульные и стрельчатые арки использовались одновременно, при этом стрельчатая чаще применялась в архитектуре Каира и в Персии. На ломаных арках здесь возводили паруса и сфероидальные тромпы. Государства крестоносцев, возникшие в начале XII века на территории Леванта, начали применять распространённые здесь ломаные арки в архитектуре своих строений. Тогда же произошло и заимствование стрельчатой формы арки европейскими, прежде всего, французскими архитекторами, ставшее результатом развития паломничества к восточным святыням и осуществления первых крестовых походов. Считается, что первыми позаимствовали и применили стрельчатую арку зодчие Клюнийского аббатства, создавшие свою архитектурную школу[2][3].

Заимствование стрельчатой арки произошло в рамках господствовавшей в Европе романской архитектуры, поэтому форма ломаных арок появляется здесь ещё в составе романских по стилю строений. Как писал Огюст Шуази, «начиная с 1100 года, романские архитекторы широко применяли стрельчатую арку, выказывая удивительное понимание тех преимуществ, которые можно было извлечь из её ослабленного распора». По его мнению, готические архитекторы переняли ломаную арку у романских из подражания, первоначально даже не осознавая в полной мере её статические преимущества. Именно поэтому в ранней готической архитектуре стрельчатая арка первоначально применялась наравне с полуциркульной. Подобные сочетания хорошо видны, например, в конструкции хоров Нуайонского собора (XII—XIII века) и церкви аббатства Сен-Жермен-де-Пре (XI—XII века)[4].

Стрельчатый крестовый свод

В трифории церкви Сен-Жермен-де-Пре стрельчатая арка присутствует исключительно в декоративных целях, а в верхнем и нижнем главных этажах хора она использована только лишь для того, чтобы выровнять высоту замков арок закругления с замками арок прямой части плана. Именно стремление установить в один уровень щековые и диагональные арки сводов побуждало романских, а затем и готических архитекторов вводить ломаную форму арки в крестовые своды, возводимые на основе полуциркульной диагональной арки. Можно сказать, что вплоть до XIII века готические крестовые своды, возводимые на нервюрах, имели в основном полуциркульное очертание, а не стрельчатое. Как писал Эжен Виолле-ле-Дюк, «во всех клюнийских и цистерцианских памятниках архитектуры, построенных в Палестине до XIII века... используя стрельчатую форму при построении арок, сохраняется все же романская система конструкции. Но ни в одном из этих сооружений стрельчатая арка не применяется для того, чтобы модифицировать римский крестовый свод... Но как только она вводится во французских провинциях к северу от Луары, стрельчатая арка соединяется со сводом и видоизменяет его»[5][2].

Развитие в готической архитектуре

Позаимствовав стрельчатую форму арки, французские зодчие в итоге полностью заменили ею полуциркульную при возведении сводов и куполов, одним из первых примеров чего являются своды нартекса базилики Святой Марии Магдалины в аббатстве Везле, возведённого в 1135 году[6].

Стрельчатая арка позволила готическим архитекторам более свободно конструировать своды на прямоугольной основе, тщательно соблюдая при этом принцип пропорциональности[7].

Примечания

  1. ↑ Энциклопедия готической архитектуры, 2013, с. 335—336.
  2. 1 2 Энциклопедия готической архитектуры, 2013, с. 337.
  3. ↑ История архитектуры, 1937, с. 446.
  4. ↑ История архитектуры, 1937, с. 245—246.
  5. ↑ История архитектуры, 1937, с. 246.
  6. ↑ Энциклопедия готической архитектуры, 2013, с. 338.
  7. ↑ Энциклопедия готической архитектуры, 2013, с. 340.

Литература

  • Виолле-ле-Дюк, Эжен Эмманюэль. Энциклопедия готической архитектуры / пер. с фр. С. Баталина. — М.: ЭКСМО — Наше слово, 2013. — С. 335—348. — 512 с. — (Мировое наследие). — ISBN 978-5-699-60674-0.
  • Шуази, Огюст. История архитектуры / пер. с фр. Е. Г. Денисовой. — М.: Издательство Всесоюзной академии архитектуры, 1937. — Т. II. — 694 с.

Готика | Научно-технический портал «Технарь»

Готика (1250 - 1520 гг.)

Преобладающие и модные цвета

Желтый, красный, синий

Линии стиля готика

Стрельчатые, образующие свод из двух пересекающихся дуг, ребристо повторяющиеся линии

Форма

Прямоугольные в плане здания; стрельчатые арки, переходящие в столбы

Характерные элементы интерьера

Веерный свод с опорами либо кессонный потолок и деревянные панели стен; лиственный сложный орнамент; залы высокие, узкие и длинные, либо широкие с опорами по центру

Конструкции стиля готика

Каркасные, ажурные, каменные; вытянутые вверх, стрельчатые арки; подчеркнутый скелет конструкций

Окна

Вытянутые вверх часто с многоцветными витражами; по верху здания иногда круглые декоративные окна

Двери

Стрельчатые ребристые арки дверных проемов; двери дубовые филенчатые


Возникновение стиля готика

В XI и XII вв. в результате развития способов обработки земли в Средней Европе возросли урожаи. В связи с этим часть сельского населения стала специализироваться на ремесленном производстве и в торговле, освободившись от влияния феодалов и создав самостоятельные коммуны. Так внутри феодального общества возник новый класс - городская буржуазия, чья власть основывалась на движимом имуществе, прежде всего на деньгах. Этот класс стал двигателем экономического и культурного прогресса.

Готическое искусство представляет следующую после романского ступень развития средневекового искусства. Название это условно. Оно было синонимом варварства в представлении историков Возрождения, которые впервые применили этот термин, характеризуя искусство средних веков в целом, не видя в нем его ценных сторон. Готика — более зрелый стиль искусства средневековья, чем романский. Он поражает единством и целостностью художественных проявлений во всех видах искусства. Религиозное по форме готическое искусство более чутко, чем романское, к жизни, природе и человеку. Оно включило и свой круг всю сумму средневековых знаний, сложных и противоречивых представлений и переживаний. В мечтательности и взволнованности образов готики, в патетическом взлете духовных порывов, в неутомимых исканиях ее мастеров ощущаются новые веяния — пробуждение разума и чувств, страстные стремления к прекрасному. Повышенная одухотворенность готического искусства, нарастающий интерес к человеческим чувствам, к остроиндивидуальному, к красоте реального мира подготовили расцвет искусство Возрождения.

Историческая характеристика стиля готика

В городах развернулось, возникнув в Северной Франции, широкое строительство. Новый архитектурный стиль получил название готики. Это название было предложено в XV в. итальянскими теоретиками искусства, выразившими таким образом свое отношение к казавшейся им варварской архитектуре Западной и Средней Европы.

Хотя готика возникла в процессе развития романской архитектуры, в противоположность ей и последующей архитектуре ренессанса, барокко и классицизма, - это единственный стиль, создавший совершенно своеобразную систему форм и новое понимание организации пространства и объемной композиции. Название « готика » не отражает правильно существо данного стиля. В период ренессанса это было насмешливое наименование, выдуманное итальянской художественной критикой для творческого стиля, возникшего севернее Альп. Во Франции этот стиль получил более точное название «Style ogivat» (стиль стрельчатый).

Строительные особенности стиля готика

В стиле готика использовались различные строительные материалы. Жилые и хозяйственные постройки обычно возводились из дерева. Из этого же материала строились и многие значительные здания светского и церковного характера.

В областях с недостатком камня развивалось строительство из кирпича (Ломбардия, северная Германия, Польша). Здесь производился фасонный кирпич для кладки профилированных пилонов, окон и роз (круглых окон). Но основным, наиболее характерным для готики материалом, стал камень - отесанный и бутовый. Кладка из бутового камня, как правило, особенно в интерьерах, оштукатуривалась. Камень в готической архитектуре применялся как для создания конструкции, так и для декоративного убранства. Одновременно с возведением здания выполнялись работы по отделке его сложным и богатым декором.

Готические строители работали с камнем иначе, чем античные мастера, которые для возведения часто колоссальных сооружений тщательно обрабатывали огромные каменные блоки. Средневековые каменотесы со своим необычайным воображением и статическим чутьем смело конструируют большие по площади и высоте здания, которые в процессе развития готики становятся максимально облегченными, превращаясь по существу в каркасные сооружения. При этом используются относительно небольшие обработанные камни. Эта каркасная система и ее чрезвычайно важная составная часть - ребристый свод составляют существо готического строительного искусства.

Ребристые своды, возведенные здешними мастерами из мелкозернистого известняка, были легкими и прочными. Ребра делались из клинообразных камней. На пересечении ребер в верхней точке размещался четырехсторонний «замок». При использовании легких материалов, например мела и известняка, в кладке свода толщина свода и при больших пролетах была относительно невелика - 30 - 40 см.

Готический свод намного совершеннее, чем массивный и тяжелый романский. В системе свода происходит четкое разделение усилий на ребра и полотно - распалубку. В развитии крестового свода наиболее старым элементом является распалубка. Ребро на пересечении поверхностей сводов появилось позднее, что в результате полностью изменило сущность сводчатого перекрытия.

Характерные черты стиля готика

Характерными чертами стиля готика являются вертикальность композиции, стрельчатая ярка, сложная каркасная система опор и ребристый свод. Преимущество использования ребер заключается в том, что свод может быть больше, вследствие чего уменьшаются возникающие от него нагрузки.

Погашение этих нагрузок системой контрфорсов позволило сделать более тонкими и стены. Стремление максимально уменьшить массивность сооружения привело к тому, что в результате введения каркаса стена перестала быть несущим элементом и стала всего лишь заполнением между несущими пилонами. В результате своей вариабельности стрельчатый свод по многим позициям конструктивно превосходил полуциркульный свод. Массивная каменная кладка свода в раннем средневековье сменилась ажурными каменными конструкциями, чьи подчеркнуто вертикальные опоры и колонны переносят собранные в пучок статические нагрузки на фундаменты.

С развитием стиля готика готическое пространство значительно изменяется. Если разнообразная в своих проявлениях романская архитектура отдельных областей Европы развивалась различными путями, новые возможности готического стиля определяются одной школой, откуда новые творческие идеи с помощью монашеских орденов цистерцианцев и доминиканцев и работающих на них строительных артелей распространяются во все доступные области.



Уже в поздний романский период, в первой половине XII в., элементы нового готического стиля возникают в области Иль де Франс. Из этой северофранцузской области, где романская школа отставала в развитии и где непосредственно не сказывалось влияние античных традиций, исходит новый мощный импульс, открывающий путь богатому готическому искусству. Из Франции готика распространяется на соседние страны; еще в XII в. она появляется в Англии, а в следующем столетии в Германии, Италии и Испании.

До начала XIV в. преобладала форма базилики. Со временем, особенно в городах, наиболее распространенной стала зальная форма, равновеликие нефы которой сливались внутри в единое пространство. Наряду с церковными мистериями в огромных культовых помещениях проводились и народные празднества, городские собрания, театральные представления, в них велась торговля.

Типы сооружений стиля готика

Развитие городов привело к возникновению новых типов сооружений. На рыночной площади появились здания ратуши, цехов и гильдий, требовались здания для торговли мясом и мануфактурой, склады и торговые дома. Возводились арсеналы, строительные дворы, школы и больницы. Но прежде всего горожане защищали себя и свое имущество от конкурирующих соседей и нападений феодалов, строя вокруг города стены и башни.

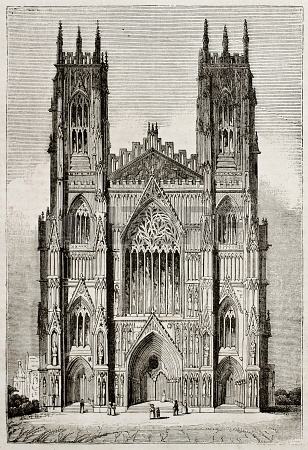

Франция. Классическое выражение готический стиль получил во Франции — родине готических соборов. В 12—14 вв. происходит объединение французских земель, формируется государство, закладывается основа национальной культуры. Первые памятники французской готики возникли в провинции Иль-де-Франс (церковь Сен-Дени аббата Сугерия), центре королевских владений. В этих храмах сохранились некоторые черты романской архитектуры: массивность гладких стен, скульптурная лепка объемов, грузность башен фасада, четкость композиции, спокойные горизонтальные членения на четыре яруса, монументальная простота массивных форм, скупость декора. Величайшее сооружение рапной готики — собор Парижской богоматери (Нотр-Дам де Пари, заложен в 1163 г.; достраивался до середины 13 в.: венец капелл — в начале 14 в., ил. 81, 82), отличающийся, несмотря на многочисленные достройки, целостностью внешнего вида. Он выстроен в центре древней части Парижа, на острове Сите, образованном течением Сены. В плане собор — пятинефная базилика со слабо выступающим трапсептом, квадратными ячейками главного нефа. Западный фасад гармоничен в своих пропорциях, ясных ярусных членениях и равновесии форм. Три перспективно углубленных портала стрельчатой формы выявляют толщу цокольного этажа, подчеркивая устойчивость сооружения. По всей ширине фасада проходит так называемая «галерея королей». Окно-роза под глубокой полуциркульной аркой отмечает своим диаметром центральный неф и высоту свода. Фланкирующие розу стрельчатые окна освещают залы первого этажа башен. Украшенный резьбой карниз и изящная аркатура из топких колонок придают легкость и стройность верхней части здания. Композиция фасада, построенная на постепенном облегчении форм, завершается двумя прямоугольными башнями, возвышающимися над кровлями. Все проемы порталов, окоп, арок варьируют форму стрельчатой арки, несколько пологую в нижнем поясе и заостренную наверху, что сообщает фасаду динамичность, у зрителя создается ощущение устремленности всех форм вверх. Скульптурный декор собора сохранился лишь па тимпанах, па вогнутых поверхностях портала, в цокольном ярусе.
Каждый готический собор имел свое индивидуальное лицо, нес отпечаток искреннего вдохновения строителей. Наиболее верное представление о первоначальном облике французских готических храмов даст Шартрский собор, созданный в преддверии расцвета классической французской готики. Он захватывает зрителя ощущением стихийной мощи. Его строгие монументальные формы, своды, пронизанные могучей силой, несут печать бурной, жестокой и героической эпохи первой половины 13 в. Это замечательный пример слияния могучих архитектурных масс и линий, скульптуры и огромных, то сверкающих, то мерцающих витражей сдвоенных окоп, увенчанных розой. Они сохранились почти полностью в первоначальном виде и создают особую светоцветовую атмосферу, постоянно меняющуюся в зависимости от состояния природы.



Сиенский собор, зодчие Пизано, Джованни ди Чекко, 1220-1377, Сиена

 Собор Нотр-Дам в Амьене, нач.XII-XIVвв., Франция, Амьен

Башня дворца Дожей, зодчие бр.Далле Массенье, Бон Джованни, с 1309 - XVI в., Венеция

Период зрелой готики отмечен дальнейшим совершенствованием каркасной конструкции, нарастанием вертикализма линий и динамичной устремленности ввысь. Обилие скульптуры и витражей усугубляет изобразительно-зрелищный характер соборов. Реймсский собор (заложен в 1211 г., закопчен в 15 в.) — место коронования французских королей — воплотил национальный творческий гений Франции. Он воспринимался народом как символ национального объединения. Гигантский храм стопятидесятиметровой длины с высокими восьмидесятиметровыми башнями — одно из самых цельных созданий готики, замечательное воплощение синтеза архитектуры и скульптуры. По сравнению с собором Парижской богоматери все формы западного фасада Реймсского собора стройнее; пропорции фиалов, порталов удлинены, стрельчатые арки заострены. Неудержимый поток линий и масс, устремленных вверх, лишь слегка задерживается горизонтальными членениями. Основная тема выражена в энергии нарастающего ввысь движения гигантских стрельчатых порталов и примыкающих к ним контрфорсов. Порталы перекрыты пятью остроконечными вимпергами, украшенными резьбой. Средний портал выше и шире, острие его вимперга, нарушая горизонталь карниза, направляет взор ввысь. Бесчисленные детали конструкции, движение вертикальных тяг, аркбутанов, пинаклей (островерхие башенки), стрельчатых арок, колонок, контрфорсов, шпилей повторяют в следующих ярусах в разных вариациях и ритмах основную тему, как бы уподобляясь многоголосому хору. Движение замедляется, успокаивается в центре второго этажа огромной розой и стремительно нарастает в боковых частях в фиалах, острых стрельчатых арках галерей, завершаясь мощным взлетом башен. Переходы между отдельными формами, ярусами смягчаются игрой живописной светотени, не снимающей, однако, строгости архитектонического решения. Многочисленные скульптуры собора как бы перекликаются с шумной городской толпой, заполняющей в праздник площадь. Фигуры святых то выступают стройными рядами, образуя фризы, то собираются в группы, то стоят в одиночку на фоне порталов или в нишах, как бы встречая посетителей. Статуи сплетаются в орнаментальные ряды, подчиняются основным архитектурным лилиям. Архитектурно-скульптурные декорации собора пронизаны единым ритмом и воспринимаются как завершенное целое, как выражение высшего порядка, как некий идеальный, поражающий многосложностью мир. Внутреннее пространство Реймсского собора отличает та же ясность структуры и стройность пропорций как целого, так и отдельных деталей. Все внутри подчинено общему движению вперед к алтарю и устремленности вверх - к небу. Пучки тонких колонн убегают вверх, соединяясь со стрельчатыми арками и нервюрами сводов. Над арками боковых нефов тянется трифорий - фальшивая галерея, открывающаяся в центральное пространство короткими перебежками небольших аркад, дробящих своим ритмом мощные аккорды нижних аркад и готовящих восприятие огромных витражных стрельчатых окон и высоких нервюрных сводов перекрытия центрального нефа. Огромный хор с венцом капелл практически равен по ширине трансепту. Его залитое божественным светом пространство прекрасно воспринимается от самого входа - за 150 метров, неодолимо маня и притягивая к себе взоры и души молящихся.



Миланский собор,
зодчие Симон де Орсениго, А. и Ф. дельи Органи, Дж. А. Амадео, К. Солари, П. Тибальди
1386 - XVв., достр. в XIXв.

Монастырь и собор Мон Сен Мишель, XIIIв.,Франция, остров Сен Мишель

Замок Карлштейн, осн. Карлом IV в 1248г-XIIIв., Чехия, Млада-Болеслав

В Амьенском соборе наиболее полно выразился расцвет готической архитектуры Франции. В то время как Реймсский собор впечатляет внешним обликом, в котором ведущее значение приобрела скульптура, Амьенский собор восхищает своим интерьером — легким, огромным, свободным внутренним пространством. Освещенный витражами, он был теплым и лучезарным. Центральный неф собора отличается большой высотой (40 м) и протяженностью (145 м). Нефы, широкий трансепт, хор и капеллы стали менее самостоятельными частями, сливаясь с широким пространством всего интерьера. Фасад отличается чрезвычайно богатым убранством и полным слиянием архитектуры и пластики. В Амьенском храме, однако, пет полной гармонии между его внутренним и внешним обликом. Чеканная богатая отделка фасада с тремя углубленными порталами воспринимается лишь как оболочка огромного внутреннего пространства, окаймленного витражами, опоясывающими стены скульптурными лиственными гирляндами. В Амьенском соборе появляются и черты готики типа, переходного к ее позднему этапу — пламенеющей готике. Классическое равновесие пропорций нарушается, утрачивается соразмерность частей.

Во второй половине 13—14 вв. еще продолжают достраивать начатые соборы, но типичным становится строительство небольших капелл по заказу гильдий или частных лиц. Чудесное создание развитой французской готики — двухэтажная королевская Святая капелла (Сент-Шапель, 1243—1248), выстроенная на острове Сите в Париже при Людовике IX. Она отличается безукоризненным изяществом общей композиции и совершенством всех пропорций, устойчивостью и пластичностью внешнего облика. В ее верхней церкви стены полностью заменены высокими (15 м) окнами, заполняющими простенки между тонкими опорами сводов. Изумительный эффект в этом хрупком здании создают многоцветные пурпурово-алые витражи, сияющие чистыми звучными красками. Западный фасад украшен прорезывающей его во всю ширину розой, исполненной в 15 в. К выдающимся памятникам 13 в. относится аббатство Мон Сен-Мишель.

Собор Нотр-Дам в Париже,
зодчие Жак из Шеля, Пьер из Монтрейля, Пьер из Шеля, Рави Жан, 1163 - нач.XIV века

Собор Святого Витта,
зодчие Матье из Арраса, Парлержи, 1344-1420, Чехия, Прага

Германия. Готический стиль в Германии развивался па основе художественного опыта французов, ярко выраженного в синтетическом типе северных французских соборов. Однако немецкое искусство не обладало цельностью и единством французской готики. В немецких соборах нет изящества, ажурности и чувства меры, присущих французским. Драматизм, экспрессивность, отличавшие немецкую готику, сочетались в архитектуре с сохранявшимися романскими традициями. Планы соборов просты, большей частью в них отсутствуют обходной хор и венец капелл. Во внешнем облике здания присущая готике устремленность вверх получила предельное выражение. Часто встречался тип однобашенного собора, напоминающего гигантский кристалл, шпиль которого гордо врезается в небо. Наружные формы строги, свободны от резного и скульптурного декора. Во Фрейбургском соборе (ок. 1200 г.—конец 15 в.,) с мощной башней фасада, завершающейся ажурным шатром из каменных брусьев, интерьер с невысоким средним и широкими боковыми нефами производит мрачное впечатление. Грандиозный пятинефный Кельнский собор (1248— 1880) построен по типу Амьенского. Легкие башни с остроконечными крышами па западном фасаде, необычайно высокий средний неф и изящный архитектурный декор всех деталей конструкции характеризуют его внешний облик. Замена розы стрельчатым окном усиливает стремительность движения. Кельнский собор отличается сухостью форм. Западная часть его была закончена лишь в 19 в. В эпоху готики в искусстве возросло значение светской архитектуры, частной, дворцовой и общественной. Развитая политическая жизнь и растущее самосознание горожан получили отражение в строительстве монументальных ратуш.
Италия. Особенно богата памятниками светской архитектуры Италия. Своеобразный облик центральной площади Святого Марка в Венеции во многом определяет архитектура обширного по размерам дворца Дожей (правителей республики; 14—15 вв.), поражающего великолепием. Это яркий образец венецианской готики, воспринявшей не конструктивные принципы, а декоративность этого стиля. Фасад его необычен по композиции: нижний ярус дворца опоясывает беломраморная колоннада с переплетающимися стрельчатыми арками. Огромное монументальное здание точно вдавливает приземистые колонны в землю. Сплошная открытая лоджия с килевидными арками, с тонкими, часто расположенными колоннами образует второй этаж, отличающийся изяществом и легкостью. Над мраморным кружевом резьбы возвышается мерцающая и вибрирующая на солнце розовая стена третьего этажа с редко расположенными окнами. Вся плоскость этой части стены покрыта геометрическим белым орнаментом. Розово-жемчужный издали, дворец вблизи восхищает звучностью декоративного решения, облегчающего формы. Архитектура Венеции сочетает строгую пышность Византии с восточной и готической декоративностью, со светской жизнерадостностью. Черты крепостной романской архитектуры сохраняет грандиозный палаццо делла Синьо¬рия (палаццо Веккьо, 1298—1314) во Флоренции. Скупо расчлененное небольшими окопными проемами трехэтажное здание, облицованное грубо обтесанными квадрами камня, воспринимается как цельный монолит. Его суровый облик, его пластическую мощь подчеркивают смело выступающий вперед ярус машикул и крепостных зубцов и горделиво устремленная вверх грозная сторожевая башня. Сооруженное на месте разрушенного феодального замка, палаццо Веккьо служило олицетворением могущества свободного города. В палаццо Веккьо намечаются черты, получившие развитие в архитектуре жилого дома, дворца эпохи Возрождения.

 Собор Парижской Богоматери. Доподлинно известно, что Париж возник прямо посреди Сены на крошечном островке Сите. Здесь местное галльское племя паризиев (от его названия и произошло имя французской столицы) на месте неприметного рыбацкого селения Лютеция заложило первые кварталы будущего города. Похожий на корабль остров посреди Сены завоевывали римляне, на него обрушивались полчища гуннов, грабили его норманны и другие пришельцы. Но вопреки превратностям судьбы он продолжал плавание по векам истории. Недаром герб Парижа — корабль, плывущий по волнам, а девиз — «Его качает, но он не тонет». Многие гости Парижа начинают знакомство с городом с Сите. Ведь именно здесь находятся и ажурная часовня Сент-Шапель, и мрачный замок — бывшая тюрьма Консьержери, и знаменитый Собор Парижской Богоматери... Описать Нотр-Дам де Пари лучше, чем это сделал Виктор Гюго в своем романе «Собор Парижской Богоматери», — невозможно. Огромное здание собора стоит на площади рядом со старинными домами и угрюмым, словно изборожденным морщинами парижским госпиталем. На этой площади танцевала цыганка Эсмеральда с козочкой; отсюда, с паперти собора, следил за нею брат Фролло; по химерам собора карабкался Квазимодо. По соборной площади шествовали когда-то короли и королевы Франции, по ней чеканил шаг Наполеон, чтобы под готическими сводами Нотр-Дам де Пари быть провозглашенным императором. Здание собора воздвигнуто на месте храма Юпитера, стоявшего здесь при римлянах. Это место с древности считалось священным, и позже на нем стали строить церкви нового христианского Бога.

В XII веке Морис де Сюлли распланировал огромный Собор Парижской Богоматери, а в 1163 году в восточной части города королем Людовиком VII и специально приехавшим в Париж на церемонию папой Александром III был заложен первый камень фундамента. Строительство шло постепенно с востока на запад и длилось более ста лет. Собор должен был вмещать в себя всех жителей города — 10 000 человек. Но пока его строили, прошло более полутораста лет, и население Парижа выросло во много раз. Собор в средневековом городе являлся центром общественной жизни. Он весь облеплен какими-то лавками и ларьками, в которых продавали всякую всячину. У входа приезжие купцы раскладывали свой товар и заключали сделки. Сюда городские модницы приходили похвастать своими нарядами, а сплетницы — послушать новости. Здесь устраивались танцы и шествия ряженых, иногда даже играли в мяч. Во время опасности в соборе укрывались жители окрестных деревень не только со своим скарбом, но даже и со скотом. Профессора читали лекции студентам, прерываясь во время богослужений.

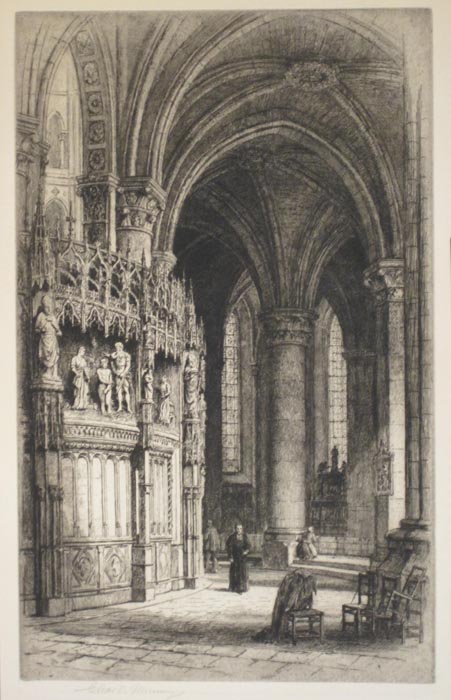

Внутреннее пространство собора — это царство вертикальных линий, стройных каменных столбов каркаса, соединенных стрельчатыми арками. Здесь все подчинено бурному взлету вверх, к небу. В рамы витражей со сложными линиями свинцовых переплетов вставлены цветные стекла. Рассеянный свет, проникающий через витражи, льется на статуи мужчин, женщин, детей, королей, епископов, воинов, стоящие во весь рост, коленопреклоненные, конные, из мрамора, серебра и даже восковые... Стен нет вообще, их заменяет каркас из соединенных арками столбов. Заполняют этот каркас огромные стрельчатые окна, даже не окна — а многоцветные картины с десятками фигур. Солнечный свет заставляет играть стекла всеми цветами радуги и делает витражи похожими на огромные самоцветы. Мерцающий мистический свет опьяняюще действует на человека, приводя его в благочестивое религиозное состояние.

Клаус Слютер, Пророк Иеремия, Колодец пророков

Андреа Пизано, Надежда, 1330, Баптистерий, Флоренция

Собор Парижской Богоматери разделен на пять нефов, средний выше и шире остальных. Высота его — 35 метров. Под такими сводами мог бы уместиться дом в 12 этажей. Посередине главный неф пересечен другим нефом такой же высоты, два нефа (продольный и поперечный) образуют крест. Это сделано специально, чтобы собор напоминал крест, на котором был распят Иисус Христос. Сооружения, подобные Колизею или термам Каракаллы, нужно было строить быстро и возводить все здание сразу, целиком. Длительная приостановка работ или медленное возведение отдельных частей таких сооружений грозили тем, что разные помещения имели бы различную прочность. Для строительства нужны были гигантские средства, требовались армии рабов. Ничего этого у парижан не было. Готический собор строился, как правило, десятилетиями, а то и веками. Горожане не спеша собирали деньги, и здание собора росло медленно.

К середине XIX века Собор Парижской Богоматери значительно отличался от того, каким его видели парижане в XIII веке. Исчезли, поглощенные почвой Сите, все одиннадцать ступеней лестницы. Не стало нижнего ряда статуй в нишах трех порталов. Не стало и верхнего ряда статуй, украшавших когда-то галерею. Внутри собор тоже сильно пострадал. Исчезли великолепные статуи и цветные витражи, заменен готический алтарь. Вместо них появились толпы амуров, бронзовые облака, мраморные и металлические медальоны. Собор был испорчен. Более того, ему угрожало полное разрушение.

В 1841 году для спасения Нотр-Дам де Пари было принято специальное правительственное решение, а в 1845 году началась капитальная реставрация собора под руководством известного архитектора Э.Э. Виолле-ле-Дюка. В своем первозданном виде до наших дней сохранились лишь частично витражи западного, южного и северного фасадов, скульптуры на фасадах и в хоре.
В заключение нельзя не отметить количество и качество ручного труда, затрачиваемого на сооружение готических соборов. С одинаковой тщательностью выполнялись как самые важные фрагменты храма, так и мельчайшие детали. Соборы строились не для людей, а для Бога, которому видно всё. Общий порыв объединял каменщиков и скульпторов, плотников и стеклодувов, мастеров бронзового литья и кровельщиков - ремесленников с большой буквы, по духу своему - настоящих художников, вложивших в свои произведения и душу, и талант, и мастерство. Возникнув в монастырской среде, готика стала стилем городских соборов, которые возводили жители города на свои средства, демонстрируя таким образом свою независимость. Поэтому строительство готических соборов часто растягивалось на несколько веков, правда, первоначальный замысел при этом не искажался. Самыми яркими примерами такого "долгостроя" являются Кёльнский и Миланский соборы, первый из которых строился 312 лет, а второй - 470. К моменту их завершения во многих европейских странах, в частности, в Англии и в Австрии, получило распространение течение, названное неоготикой и развившееся на почве национального романтизма. Восторг, восхищение перед умением готических мастеров "оживить" косную массу камня, заставить ее жить по законам органической материи, вдохновляли таких мастеров архитектуры рубежа 19-20 веков, как Антонио Гауди, даже в сроках строительства своего знаменитого собора Саграда Фамилья в Барселоне (до сих пор не завершенного), повторившего опыт готических мастеров.

Путеводитель по архитектурным стилям, страница-3

  1. Гид по стилям
  2. Древнерусское зодчество
  3. Готика
  4. Барокко
  5. Рококко
  6. Классицизм
  7. Ампир
  8. Псевдорусский стиль
  9. Мавританский стиль
  10. Палладианский стиль
  11. Эклектика
  12. Модерн
  13. Конструктивизм, рационализм
  14. Сталинский ампир
  15. Ар-деко
  16. Минимализм
  17. Лофт
  18. Хай-тек
Готика

Слово «готика» происходит от итальянского gotico — непривычный, варварский — и сначала было бранным. Это не удивительно, ведь готика завершила период средневековья, а в эпоху Возрождения все, что было связано со средневековьем, считали «варварским».

Готические сооружения как будто тянутся ввысь. Это подчеркивают все элементы стиля: арки с заостренным верхом, узкие и высокие башни и колонны, фасад с резными деталями (вимпергами, тимпанами, архивольтами), многоцветные витражные стрельчатые окна, шпили, контрофорсы. Все это пришло на смену романскому стилю с его круглыми арками, массивными стенами и маленькими окнами.

Но самое главное изменение коснулось конструкции самого здания. В романских постройках использовали цилиндрический свод, который опирался на массивные толстые стены. Это сильно уменьшало объем здания и не позволяло делать большие окна. На смену этой конструкции пришел легкий готический каркасный свод, который опирается на нервюры, распределяющие нагрузку на столбы и колонны. Это позволило облегчить конструкцию за счет перераспределения нагрузок, а стены превратились в простую легкую «оболочку», ведь их толщина больше не влияла на несущую способность здания. Окна стали больше, их украсили витражи, а само здание приобрело вид громадного ажурного фантастического сооружения.

Неоготика («новая готика») — новый виток готической архитектуры в эпоху эклектики (вторая половина XIX века). В России его называли «псевдоготикой», так как подлинной готики у нас не было.

Характерные черты зданий готики / неоготики: устремленность всего здания ввысь, асимметрия, стрельчатые арки и зубчатые стены, шпили, башни и пинакли.
Преобладающие цвета зданий готики / неоготики: желтый, красный, синий.
Линии зданий готики / неоготики: стрельчатые из двух пересекающихся дуг.
Форма и конструкции зданий готики / неоготики: прямоугольные в плане здания, стрельчатые арки, переходящие в столбы.
Характерные элементы интерьера зданий готики / неоготики: веерный свод с опорами, кессонный потолок и деревянные панели стен, лиственный сложный орнамент.
Окна зданий готики / неоготики: вытянутые вверх часто с многоцветными витражами окна и ажурные окна-розетки.
Двери зданий готики / неоготики: стрельчатые ребристые арки дверных проемов с дубовыми дверями.
Крыши зданий готики / неоготики: устремленные вверх узкие крыши, нередко украшенные игольчатым (очень высоким и тонким) шпилем.
Готика
Интерьер готикиЗнаменитые здания Москвы в стиле готики и псевдоготики Страница 3 из 18«‹1234567›»

АРКА СТРЕЛЬЧАТАЯ - это... Что такое АРКА СТРЕЛЬЧАТАЯ?


АРКА СТРЕЛЬЧАТАЯ
арка, образованная двумя выпуклыми полуарками, пересекающимися под углом в вершине и очерченными из двух и более центров дугами, радиусами более половины длины пролёта

(Болгарский язык; Български) — стреловидна [островърха] дъга

(Чешский язык; Čeština) — hrotitý [gotický] oblouk

(Немецкий язык; Deutsch) — Spitzbogen

(Венгерский язык; Magyar) — csúcsív boltív

(Монгольский язык) — суман гулдан

(Польский язык; Polska) — łuk strzelisty

(Румынский язык; Român) — arc ogival

(Сербско-хорватский язык; Српски језик; Hrvatski jezik) — gotski luk

(Испанский язык; Español) — arco ojival; arco ojivo

(Английский язык; English) — equilateral pointed arch; Gothic arch

(Французский язык; Français) — arc brisé; arc en ogive

Источник: Терминологический словарь по строительству на 12 языках

Строительный словарь.

  • АРКА С ЗАТЯЖКОЙ
  • АРКА ТРЁХШАРНИРНАЯ

Смотреть что такое "АРКА СТРЕЛЬЧАТАЯ" в других словарях:

  • арка стрельчатая — Арка, образованная двумя выпуклыми полуарками, пересекающимися под углом в вершине и очерченными из двух и более центров дугами, радиусами более половины длины пролёта [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя… …   Справочник технического переводчика

  • Арка стрельчатая — – арка, образованная двумя выпуклыми полуарками, пересекающимися под углом в вершине и очерченными из двух и более центров дугами, радиусами более половины длины пролёта. [Терминологический словарь по строительству на 12 языках (ВНИИИС… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Арка стрельчатая —    или ломаная состоит из двух дуг, пересекающихся в замке под острым углом. Получила широкое применение в готической архитектуре. Различают стрельчатую арку, сжатую и ланцетовидную.    (Словарь терминов архитектуры. Юсупов Э.С., 1994) …   Архитектурный словарь

  • Арка ломаная — Арка стрельчатая …   Архитектурный словарь

  • Арка — У этого термина существуют и другие значения, см. Арка (значения). Арка из каменной кладки 1. Замковый камень 2. Клинчатый камень 3. Внешн …   Википедия

  • АРКА — (франц. arc, от лат. arcus лук, искривление, свод). 1) отверстие в стене, имеющее полукруглый верх. 2) ворота с полукруглым сводом. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. АРКА дугообразный проезд или… …   Словарь иностранных слов русского языка

  • АРКА — АРКА, арки, жен. (лат. arcus дуга). Архитектурное сооружение криволинейной формы, служащее для перекрытия отверстия в стене или промежутка между отдельными стенами. Стрельчатая арка. Зубчатая арка. ❖ Триумфальная арка триумфальные ворота.… …   Толковый словарь Ушакова

  • Арка — (от лат. arcus дуга, изгиб)    в архитектуре, криволинейное перекрытие проёма в стене или пространства между двумя опорами столбами, колоннами, пилонами и т. п. В зависимости от размера пролёта, нагрузки и назначения арки выполняются из камня,… …   Архитектурный словарь

  • Арка — (от лат. arcus дуга, изгиб) полукруглое или криволинейное перекрытие проема, имеющее выпуклую форму. В архитектуре средних веков получила распространение стрельчатая а. с изломом в центре, особенно характерная для готики …   Средневековый мир в терминах, именах и названиях

  • Арка — (от лат. arcus дуга) криволинейное перекрытие в стене или пространстве между двумя опорами столбами, колоннами, пилонами и пр. Типы А. многообразны: полукруглые или полуциркульные, стрельчатые, трехцентровые, многолопастные, килевидные, ползучие …   Российский гуманитарный энциклопедический словарь

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
