Сушилка из пластиковых труб: Сушилка для белья своими руками из пластиковых труб с фото
Идея для дома из пластиковой трубы / Я
Вопрос сухой обуви актуален практически в любое время года за исключением только лета, пожалуй. И, увы, далеко не всегда хочется засовывать в промокшую обувь сушилки, да и обычно сушилок дома всего один комплект.
А вот поставить промокшую обувь в ряд на полочку-сушилку — совсем другое дело. Сделать же такую полезную штуку для дома можно довольно просто и своими руками.
Кроме того использовать такую конструкцию, конечно, можно и не только для сушки обуви, но и одежды, лишь слегка видоизменив ее.
Вам потребуются:
греющий кабель;
полипропиленовая труба 20 мм;
уголки, тройники, клипсы для трубы 20 мм;
сетевой кабель с вилкой;
клей;
инструменты

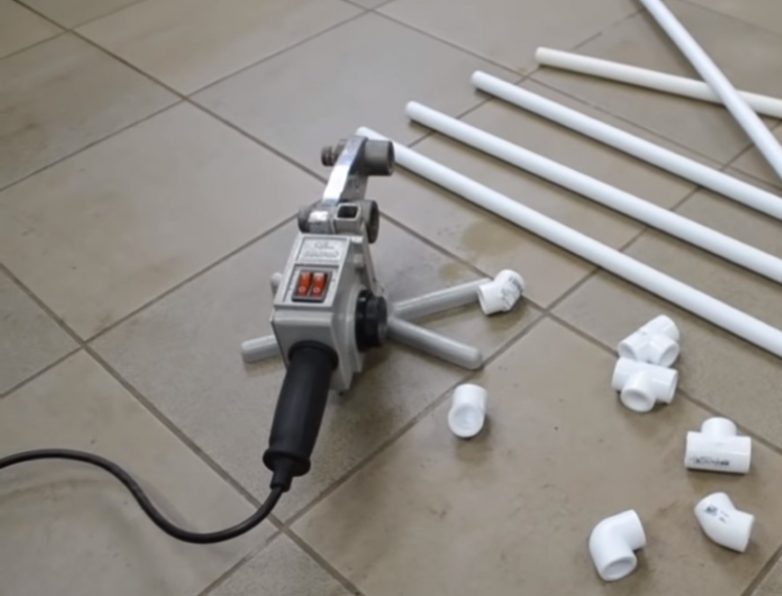

Первым делом подготавливаем части будущей сушилки. В нашем случае заготовки следующие: 4 отрезка трубы по 7 см и 3 — по 60 см. В качестве же нагревательного элемента будет использоваться саморегулирующийся, нагревательный кабель, который можно запитать напрямую от розетки.
В одном из уголков просверливаем отверстие для провода сетевого кабеля, пока убираем его в сторону. Затем берем заготовки из трубы и при помощи строительного фена нагреваем заготовку с одного конца. После чего на разогретый конец надеваем уголок, оставляем буквально на 1 секунду и тут же снимаем. Получаем вот такую спайку.
То же самое проделываем и с тройниками. В результате у вас должны получиться вот такие заготовки:
Теперь можно завести греющий кабель в трубу и собрать детали сушилки вместе. Кабель при этом пропускаем в заготовки поочередно, соблюдая зигзагообразное расположение.
Места соединения можно проклеить универсальным клеем, а можно оставить и без дополнительной фиксации — в таком случае сушилку можно будет разобрать, когда надобность в ней пропадет.
В просверленный на первом этапе уголок заводим сетевой кабель. При помощи мебельной стяжки делаем на проводе ограничитель, лишнее обрезаем.
На конец сетевого кабеля прикручиваем вилку, и основная часть сушилки готова, использовать ее можно уже и на этом этапе.

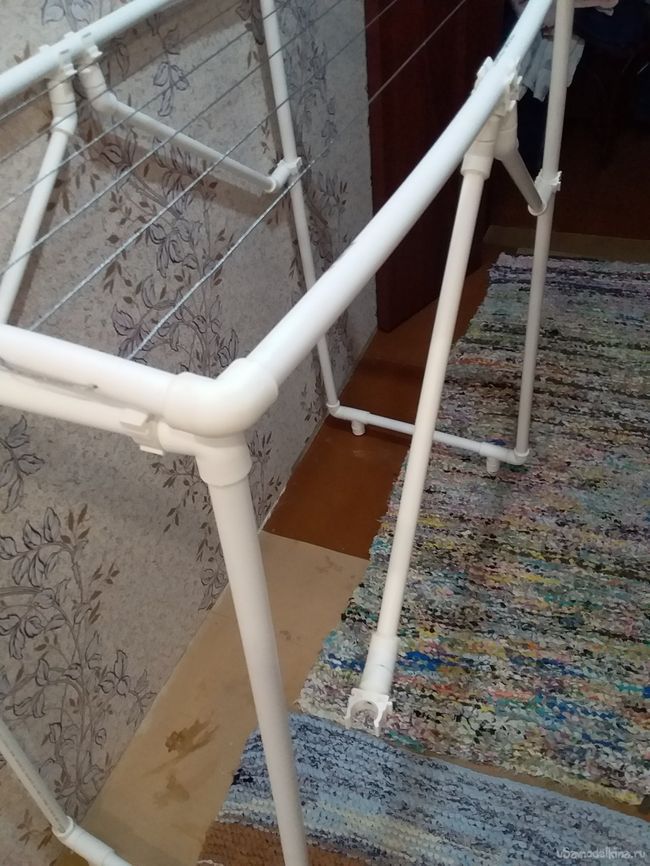

Однако можно сделать для сушилки складывающиеся ножки. Для этого берем заготовки из трубы подходящей высоты. С одной стороны трубы забиваем деревянную заглушку, в которую затем вкручиваем клипсу для трубы. С другого конца заготовки надеваем заглушку, предварительно сделав спайку.
Закрепляем получившиеся ножки на сушилке. Если сушилка у вас длинная, может потребоваться также ножка посередине.
А чтобы фиксация сушилки была еще более надежной, можно также сделать специальные крепления на стену. Для этого закрепляем на стене клипсы такие же как и на ножках сушилки. Соединяем все детали вместе и готово!
А ниже вы можете посмотреть подробное видео о том, как сделать такую электросушилку своими руками.
Как сделать сушилку для обуви своими руками
Сушилка для обуви — вещь очень полезная. Причем пригодится она не только осенью или зимой, но и в другое время года. В общем, актуальная данная самоделка круглый год.
В сегодняшней статье автор поделится идеей, как сделать сушилку для обуви своими руками. И затраты на ее изготовления будут меньше, чем покупка заводской сушилки.
Чтобы сделать бюджетную сушилку для домашнего пользования, автор использовал следующие материалы:
- 4 пластиковых тройника 110/50 мм;
- 4 пластиковых тройника 50/50 мм;
- 2 заглушки диаметром 50 мм;
- 1 заглушка диаметром 110 мм;
- 2 хомута с креплениями для пластиковых труб;
- керамический электропатрон;
- лампа накаливания 100 Вт;
- вентилятор диаметром 100 мм (мощность — 14 Вт).
Родное металлическое крепление с патрона для лампочки автор снял, и вместо него установил алюминиевую деталь от детского конструктора.
Читайте также: 4 способа как почистить домашний бассейнВы можете использовать и любую другую пластину, главное, чтобы она была больше диаметра тройника 110/50 мм.
Советуем вам также прочитать статью: как сделать подводную камеру с подсветкой (пригодится для рыбалки).
Приступаем к работе
Пластина с патроном крепится внутри тройника. Причем закрепить его нужно таким образом, чтобы вентилятор не касался самого патрона.
Читайте также: Как сделать скиммер для бассейна: 2 недорогих вариантаМежду внутренней стенкой пластикового тройника и корпусом вентилятора мастер установил дверной уплотнитель.
Выполняем необходимые электромонтажные работы, потом вкручиваем лампочку в патрон и проверяем работоспособность системы.
Процесс сборки
Два хомута с креплениями мастер прикручивает к отрезкам доски. В один из хомутов вставляем основную часть конструкции — пластиковый тройник с электропатроном и вентилятором.
Читайте также: Напольная стойка из пластиковых труб для антисептикаПосле этого собираем всю конструкцию целиком, как показано на фото ниже. Резиновые кольца желательно смазать вазелином, что существенно упростит сборку.
Далее вставляем тройники 50/50 мм, предварительно просверлив с одной из сторон отверстия — для лучшего рассеивания теплого воздуха.
Если вам нужно просушить только одну или две пары обуви (данная сушилка рассчитана на 4 пары), то отверстия в неиспользуемых тройниках можно заглушить, и обувь будет сохнуть быстрее.
Читайте также: Подземный охладитель напитков из ПВХ трубы своими рукамиПошаговый процесс изготовления самодельной сушилки можно посмотреть на видео ниже. Идеей поделился автор YouTube канала Sasha Ternopolskiy.
Сушка для обуви самодельная. Как сделать сушку для обуви. Сушилка Сушка сушарка для взуттяАндрей Васильев
Задать вопрос
5 типов вентиляционных трубок осушителя и их выбор
От
Аарон Стикли
Аарон Стикли
Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 02.12.22
Рассмотрено
Дин Бирмайер
Рассмотрено Дин Бирмайер
Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джиллиан Дара
Факт проверен Джиллиан Дара
Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Адриан Мангель
Вентиляционная трубка сушилки обеспечивает средства, с помощью которых сушилки для белья выпускают влажный воздух на улицу, когда они сушат только что выстиранную одежду. Вы можете приобрести вентиляционные трубы для осушителей (также известные как воздуховоды для осушителей) из различных материалов, одни из которых могут быть гибкими, а другие — жесткими. Ниже мы рассмотрим пять распространенных материалов для вентиляционных трубок сушилки, используемых для установки вентиляционной трубы, а также факторы, которые следует учитывать при выборе того, что лучше всего подходит для нового устройства или замены существующих трубок.
Типы вентиляционных труб осушителя | ||
---|---|---|
Тип | Положительный результат | Отрицательный |
Алюминиевая фольга | Недорогой, с ним легко работать | Не подходит для полных воздуховодов; может быть не разрешено некоторыми кодами; может улавливать ворсинки |
Полужесткий алюминий | Недорогой, с ним легко работать | Может улавливать ворсинки; может быть не разрешено некоторыми строительными нормами |
Тонкий воздуховод | Отлично подходит для ограниченного пространства | Несколько дороже; сложная установка |
Жесткий металл | Самый эффективный тип, долговечный | Несколько дороже; установка может быть сложной |
Пластик/винил | Очень дешево | Не допускается кодом из-за потенциальной опасности |
01 из 05
Воздуховод из алюминиевой фольги
Изображение Мари ЛаФоси / Getty ImagesПодходит для: Переходных воздуховодов в открытых местах.
Изготовленный из гибкой алюминиевой фольги со встроенной спиральной проволокой для усиления, этот тип воздуховода подходит для создания переходов от прибора к основному жесткому воздуховоду, идущему к выходу наружного вентиляционного колпака. Как правило, его не следует использовать для всего участка воздуховода.
Воздуховод из фольги может иметь длину от 1 до 8 футов, чего обычно достаточно для большинства установок. Дважды проверьте, чтобы убедиться, что этот тип одобрен для вашей модели сушилки и разрешен местным законодательством. Переходные каналы не должны быть скрыты внутри стен или других полостей здания и обычно имеют максимально допустимую длину восемь футов. Канал из фольги удерживается на месте с помощью хомутов сушилки или больших хомутов для шлангов. Металлическую ленту также можно использовать для фиксации гибкого алюминиевого воздуховода, но зажимы облегчают снятие трубки для очистки.
Воздуховод из алюминиевой фольги недорог и с ним относительно легко работать, но он имеет ребристые стенки, которые могут улавливать ворсинки, что может привести к потенциальной опасности возгорания.
Его лучше всего использовать для относительно коротких секций, чтобы соединить выпускное отверстие сушилки с основным вентиляционным отверстием.
Совет
Наилучший способ обеспечить безопасность воздуховода для вашей установки — найти продукт, который внесен в список или сертифицирован национальной испытательной лабораторией, такой как UL (Underwriters Laboratories). Строительные нормы и правила часто указывают «перечисленные» или «L и L» (перечисленные и маркированные) воздуховоды для всех новых установок.
02 05
Полужесткий металлический воздуховод
Камелеон007 / Getty ImagesПодходит для : Переходные воздуховоды в открытых местах.
Полужесткие металлические (обычно алюминиевые) трубы для воздуховодов гибкие и похожи на трубы из фольги, но немного более жесткие. Как и трубка из фольги, полужесткая трубка воздуховода должна использоваться только для переходного воздуховода, идущего от выпускного отверстия сушилки к основному воздуховоду, и ее нельзя прятать в стенах или полу.
Обычно он устанавливается с помощью зажимов, которые облегчают снятие для очистки. Полужесткий металлический воздуховод часто прочнее и имеет более гладкую внутреннюю поверхность (задерживает меньше ворса), чем воздуховод из фольги.
Полужесткий металлический воздуховод также относительно недорог. Хотя иногда он используется для всего открытого участка воздуховода, такое использование сомнительно. Этот тип воздуховода имеет некоторую внутреннюю гофрировку и, таким образом, имеет тенденцию улавливать некоторое количество ворсинок. Полужесткие трубы следует использовать для всего участка воздуховода — от выхода сушилки до вытяжного колпака — только если участок воздуховода довольно короткий и прямой (менее 8 футов), только если он открыт, а не скрыт, и только если местный кодекс разрешает такое использование.
Совет
При использовании гибких воздуховодов обрежьте их до наименьшей длины, необходимой для перехода между выпускным отверстием осушителя и жестким воздуховодом или выпускным отверстием вентиляционного колпака.
Это позволяет свести к минимуму изгиб или провисание, что снижает вероятность застревания ворса в трубке.
03 из 05
Узкий воздуховод
Подходит для: Прокладка воздуховода в условиях ограниченного пространства.
Тонкий воздуховод, иногда называемый перископическим воздуховодом, представляет собой телескопическую жесткую алюминиевую трубку, используемую для создания переходных воздуховодов в ограниченном пространстве. Он имеет широкую прямоугольную форму, за исключением двух концов, где он соединяется с сушилкой и вентиляционным отверстием, которые имеют круглые воротники. Это позволяет придвинуть сушилку очень близко к стене. Это может значительно сэкономить место, если сушилка и вытяжной колпак расположены близко друг к другу. Длина большинства тонких воздуховодов может варьироваться от 27 до 48 дюймов. Его также можно адаптировать к вертикальной, горизонтальной и диагональной установке.
Тонкие воздуховоды немного дороже, но они являются хорошим вариантом, когда расстояние до стены является проблемой.
Их может быть несколько сложно установить, и иногда они используются в сочетании с короткими полужесткими гибкими трубками для переходов.
04 из 05
Жесткий металлический воздуховод
Amazon.com
Подходит для: Любое вентиляционное отверстие, скрытое или открытое.
Жесткий металлический воздуховод является единственным подходящим материалом для скрытой установки воздуховодов, то есть воздуховодов, проходящих внутри стен, полов или других закрытых помещений. Жесткий металлический воздуховод, доступный в исполнении из алюминия и оцинкованной стали, имеет очень гладкую внутреннюю поверхность, поэтому воздух проходит с небольшим трением и улавливает наименьшее количество ворсинок из любого материала воздуховода.
Жесткий металлический воздуховод дороже других видов, но он чрезвычайно прочен и эффективен. Строительные нормы обычно допускают длину до 35 футов по сравнению с максимальной длиной 8 футов для гибких переходных трубок.
Регулируемые металлические колена, также с гладкими стенками, могут использоваться для создания переходов между жестким вентиляционным отверстием и выпускным отверстием сушилки на одном конце и вентиляционным колпаком на другом конце. Такая конфигурация — с гладкостенным вентиляционным отверстием, идущим от осушителя до выхода вентиляционного колпака — обеспечивает наилучшую установку. Однако работа с жесткими металлическими воздуховодами и регулируемыми манжетами может быть немного сложной, поэтому некоторые домовладельцы предпочитают доверить установку профессионалу.
Предупреждение
Всегда используйте металлическую клейкую ленту для фиксации соединений; не используйте винты, потому что они могут поймать пух. Не используйте обычную пластиковую клейкую ленту, потому что она высыхает и портится.
05 из 05
Пластиковый или виниловый воздуховод
Amazon.com
Подходит для: Не следует использовать. Пластиковые виниловые воздуховоды не разрешены большинством строительных норм и правил.
Гибкий пластиковый (обычно виниловый) воздуховод похож на воздуховод из алюминиевой фольги, но имеет тонкую пластиковую стенку, а не металлическую фольгу. Несмотря на его популярное использование в течение многих лет, пластиковые воздуховоды больше не разрешены большинством строительных норм и правил. Ребристая внутренняя часть гибкого воздуховода легко улавливает пух.
Предупреждение
Если воздуховод забит ворсом, воздуховод может сильно нагреться и привести к возгоранию. Эта опасность привела к многочисленным пожарам в домах. Пластиковый воздуховод — наименее безопасный вариант, и вы не найдете изделия из этого материала, внесенного в список UL. Итог: не используйте его.
Выбор вентиляционной трубки осушителя
Вентиляционные трубки осушителей бывают нескольких типов, но некоторые из них лучше других, а некоторых следует полностью избегать из-за возможных проблем с безопасностью. Вентиляционная трубка сушилки — не очень дорогой материал, поэтому нет особого смысла экономить деньги, «покупая подешевле». Вместо этого убедитесь, что вы следуете местным правилам установки. Несколько основных рекомендаций по выбору:
- Как правило, лучше всего выбирать трубчатые жесткие металлические трубы для максимально возможного участка воздуховода, поскольку этот тип обеспечивает наилучший объем воздуха и небольшое количество внутренних препятствий для улавливания легковоспламеняющихся ворсинок.
- Тонкий металлический воздуховод — следующий лучший выбор, если требуется расстояние до стены. Он также имеет гладкие стенки, которые не будут задерживать ворсинки, хотя объем воздуха может быть немного меньше, чем в трубчатом металлическом воздуховоде.
- Полугибкий металлический воздуховод является хорошим выбором для переходного воздуховода, идущего от выхода сушилки к жесткому металлическому воздуховоду, поскольку его можно сгибать, образуя достаточно плавные изгибы и изгибы. Но и здесь лучшим выбором будут регулируемые жесткие металлические отводы, имеющие идеально гладкие стенки.
- Наихудший выбор (и, как правило, незаконный выбор) – гибкие виниловые или пластиковые воздуховоды и воздуховоды из фольги. Оба имеют тенденцию улавливать ворсинки, а пластиковые воздуховоды могут легко расплавиться, если накопление тепла станет слишком большим.
Совет
Рекомендуется регулярно чистить вентиляционное отверстие сушильной машины — лучше всего проводить очистку ежегодно. Существует множество недорогих аксессуаров, которые позволяют вам использовать щетку внутри вентиляционных отверстий сушилки и пылесосить их, освобождая от захваченного ворса.
Как очистить вентиляционные каналы сушилки
Источники статей
The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
Бейкер, Брюс.
Коды для домовладельцев 3d. изд. Кул Спрингс Пресс 2015.
Безопасность вентиляционного отверстия осушителя. Международная ассоциация сертифицированных домашних инспекторов
Можно ли использовать ПВХ для вентиляции сушилки? (Пояснение)
Хьюберт Майлз
Можно ли использовать ПВХ для вентиляции сушилки? (Объяснение) 3Когда дело доходит до работы вентилятора осушителя, некоторые вещи разрешены, а некоторые запрещены. Чтобы ваша сушилка работала должным образом, важно использовать только одобренные материалы для сушилок и прилегающей вентиляционной трубы. Одним из наиболее часто задаваемых вопросов о сушилках является использование трубы из ПВХ для вентиляции сушилки.
Хотя использование ПВХ для некоторых систем вентиляции допустимо, вы не должны использовать ПВХ для вентиляции осушителя. ПВХ имеет максимальную температуру 140 градусов. Выход осушителя может варьироваться от 130 до 165 градусов. ПВХ может накапливать статический заряд, который может привести к возгоранию. Жесткая металлическая вентиляционная труба лучше всего подходит для вентиляции сушилки.
В этой статье я более подробно расскажу о том, почему ПВХ — плохая идея для вентиляции вашей сушилки и что вам следует использовать вместо него. Я также расскажу о том, для каких типов вентиляции подходит ПВХ, чтобы вы знали, как правильно его применять.
Почему ПВХ для вентиляции сушилки — плохая идеяВ большинстве случаев не существует строгих правил, говорящих о том, что вы не можете использовать ПВХ для вентиляции сушилки, но все же этого делать не следует. ПВХ не годится для вентиляции сушилок по нескольким причинам, о которых я расскажу подробнее.
Вот три основные причины, по которым вам не следует использовать ПВХ для вентиляции сушилки.
- В большинстве регионов действуют требования кодекса, согласно которым нельзя использовать ПВХ для вентиляции сушилки
Как я упоминал выше, в большинстве местных строительных норм и правил указано, что вы не можете использовать трубы из ПВХ для вентиляции сушилки. Если это так в вашем регионе, то даже не думайте использовать его. Использование продукта, который прямо противоречит требованиям кодекса, — это путь к катастрофе, и ваш строительный инспектор обязательно обнаружит его.
- Труба из ПВХ известна своим статическим электричеством
Труба из ПВХ известна тем, что является проводником статического электричества. Ворсинки сушилки, которые проталкиваются через вентиляционную трубу, очень легко притягиваются к статическому электричеству трубы. Как вы, вероятно, можете представить, все больше и больше ворсинок будет накапливаться, пока ваша труба полностью или частично не засорится. Забитая вентиляционная труба сушилки представляет опасность возгорания, а также снижает эффективность сушилки.
- Большинство труб из ПВХ не рассчитаны на температуру для осушителей
Существует несколько различных типов и толщин труб из ПВХ, но большинство из них нельзя использовать при высоких температурах. Ваша сушилка может производить тепло до 160 градусов по Фаренгейту, что является максимальным количеством тепла, которое может выдержать большинство ПВХ. Чрезмерное тепло повредит и ухудшит работу вентиляционного отверстия сушилки, если вы используете ПВХ.
Какой тип трубы можно использовать для вентиляционных отверстий осушителя?
Можно ли использовать ПВХ для вентиляции сушилки? (Пояснение) 4Хотя ПВХ не рекомендуется для вентиляции сушилки, хорошая новость заключается в том, что у вас есть много альтернатив. Вот некоторые из лучших продуктов, которые можно использовать для вентиляции сушилки, и где их лучше всего использовать.
- Сплошной металлический или алюминиевый воздуховод
По моему опыту установки вентиляционных отверстий для осушителей, цельнометаллические или алюминиевые трубы являются лучшим вариантом, особенно для длинных вентиляционных отверстий осушителей. Каждый раз, когда вентиляционное отверстие вашей сушилки длиннее 10 футов, вы должны использовать сплошной воздуховод, по крайней мере, для его части.
Можно использовать гибкий воздуховод или воздуховод из фольги для осушителя и внешних вентиляционных соединений, но сплошной воздуховод — ваш лучший друг, когда речь идет о вентиляционных отверстиях осушителя. Он также гораздо менее ограничен с точки зрения потока воздуха и ворса, чем ПВХ.
- Воздуховод из алюминиевой фольги
Хотя воздуховоды из алюминиевой фольги не следует использовать для длинных вентиляционных отверстий сушилки, они отлично подходят для прямого подключения к сушилке или внешней вентиляционной крышке. Канал из алюминиевой фольги является гибким и хрупким и требует слишком большой поддержки, чтобы его можно было использовать на больших расстояниях. Вам также следует проверить местные строительные нормы и правила, чтобы убедиться, что воздуховод из алюминиевой фольги можно использовать.
- Полужесткий металлический или алюминиевый воздуховод
Этот тип воздуховода отлично подходит для части или всех вентиляционных отверстий сушилки. Полужесткий металлический или алюминиевый воздуховод представляет собой нечто среднее между гибкой пленкой и жестким воздуховодом. Он в определенной степени гибкий, но он также достаточно жесткий, чтобы быть самоподдерживающимся на коротких длинах. Можно использовать полужесткие воздуховоды для коротких вентиляционных каналов или переходных участков при подключении к осушителю или внешней вентиляционной крышке.
- Воздуховод из пластика или винила
Гибкий воздуховод из пластика или винила когда-то был наиболее распространенным методом вентиляции сушилок. Тем не менее, большинство современных строительных норм не одобряют его использование, потому что вам не следует использовать ПВХ. Он не предназначен для поддержания высокой температуры в течение длительного времени и имеет слишком большое сопротивление и статическое электричество для сухого ворса.
- Узкий воздуховод
Тонкий или перископический воздуховод удобен для узких мест, где 4-дюймовая круглая труба не подходит. Вы должны использовать тонкий воздуховод экономно и не более чем на 2-4 фута на протяжении всей вентиляционной линии сушилки. Было бы лучше, если бы вы использовали только тонкий воздуховод для узких мест или коротких длин. Тонкие воздуховоды лучше всего подходят в качестве переходного воздуховода в соединении со стеной, где осушитель выходит через крышу.
Можно ли использовать АБС-пластик для вентиляции осушителя?
Как и в случае с трубой из ПВХ, АБС не рекомендуется использовать на вентиляционном отверстии сушилки. АБС немного отличается от ПВХ по своему составу и внешнему виду, но все же не является хорошим вариантом. ABS пошел на пользу, потому что он может выдерживать более высокие температуры, чем ПВХ, но у него все еще слишком много статического электричества и сопротивления для вентилятора сушилки.
Любой из материалов, которые мы обсуждали выше, является лучшей альтернативой для вентиляционных отверстий, чем ABS. Большинство строительных норм и правил не разрешают использование ABS, поэтому перед его использованием обязательно проконсультируйтесь с местным инспектором по жилищным вопросам.
Заключительные мысли
Сушильные машины — это потрясающие приспособления, которые ускоряют и упрощают сушку одежды. Они надежны и долговечны, если правильно установлены и за ними ухаживают. Обеспечение того, чтобы вы использовали правильные материалы для вентиляции сушилки, является важной частью обеспечения того, чтобы они работали так, как должны.
ПВХ может ненадолго подойти для вентилирования вашей сушилки, но в конечном итоге вы столкнетесь с ним. Высокая температура вашей сушилки повредит ее, если накопление ворса не доберется до нее первым. У вас есть много вариантов, когда дело доходит до вентиляции сушилки, но использование ПВХ не должно быть одним из них.
Хьюберт Майлз
Я провожу проверки домов 17 лет. Я лицензированный домашний инспектор, сертифицированный главный инспектор (CMI) и консультант FHA 203k. Я запустил сайт HomeInspectionInsider.com, чтобы помочь людям лучше понять процесс инспекции жилья и ответить на вопросы о домовладении и обслуживании дома.
