Свет от аккумулятора на даче – Автономное освещение в гараже — 3 рабочих способа. Какой лучше и дешевле. Аккумуляторное освещение на 12В.

Некоторые собирают подобные схемы на основе аккумулятора и инвертора. Но зачем тратить изначальную энергию еще и на работу преобразователя?

Когда у вас уже есть лампочки или Led лента на 12В, то гораздо проще и дешевле сразу их и подключать от этого напряжения.

Если вам нужно подсветить не весь гараж, а только отдельные зоны, то с этим могут справиться обычные литий-ионные батарейки. Даже аккумулятор покупать не придется.

Как собрать такую конструкцию и на какое время хватит этой подсветки можно узнать из статьи ниже.

У кого нет желания аккуратно делать схему, укладывать провода, могут вообще все гаражное освещение собрать буквально “на коленке”.

Берете б/у аккумулятор от ИБП. На толстой картонке монтируете минивольтметр и кнопку вкл/выкл.

После чего подключаете от этой конструкции светодиодные полоски – дневные ходовые огни. Такая конструкция особенно оправдана в погребах и небольших помещениях.

Использовать нужно именно ходовые огни, потому что они изначально водонепроницаемы. Все контакты и места соединения желательно заизолировать.

Вот видео, как собрать такое освещение за несколько минут.

Лампочка со встроенным аккумулятором

Ну а самым простым вариантом, будет использование светодиодных лампочек со встроенным аккумулятором.

Развешиваете патроны в местах, где вам нужно получить больше света. Вкручиваете в них лампы и все.

Никаких проводов, контроля уровня напряжения, аппаратов защиты и т.д. Одна такая лампочка может проработать до 12 часов. Выдаваемый световой поток до 500Лм.

После чего, выкручиваете ее и везете домой. Там, опять вкрутив в патрон, находящийся под напряжением 220В подзаряжаете.

Стоимость такого освещения будет самой экономной.

Свет в гараже без электричества: все способы своими руками

Гараж представляет собой не только защищенную стоянку для вашего «железного коня», но и место, где можно заняться его ремонтом. Поэтому очень важно, чтобы гараж был хорошо освещен. Но здесь могут возникнуть определенные трудности, связанные с частым отсутствием у таких построек проводки и банального электричества. Такие трудности часто возникают, когда гаражная постройка возводилась своими руками и вдали от линии электропередач.

Освещение в гараже

В такой ситуации актуальным будет сделать автономное освещение гаража. Что нужно знать, чтобы сделать такое освещение своими руками, вам расскажет наша сегодняшняя статья.

Как вообще делается освещение

При строительстве любого помещения всегда на этапе планирования должны закладываться системы освещения. Особенно это важно для таких построек, как гараж, который можно возвести своими руками без особых проблем. Прежде чем делать в этом помещении автономное освещение, необходимо продумать следующие моменты:

• какой уровень освещения нужно организовать;
• какие осветительные приборы будут использоваться;
• какой вид источника света будет вкручиваться в светильники.

Вариант подсветки гаража

При этом необходимо помнить, что освещение гаража, даже автономного плана, должно обязательно отвечать следующим правилам:

• быть безопасным. Автономное освещение в данном случае будет наиболее актуальным, так как в этом случае отсутствует проводка, а значит – и риск получить электротравму;

Обратите внимание! Используя для подсветки светодиодный светильник с мощностью в 12 вольт можно не только качественно осветить помещений, но и полностью устранить риск получения электротравмы.

• уровень освещения должен быть комфортным для глаз. Чтобы правильно рассчитать уровень освещенности для данного помещения, необходимо опираться на нормы, приведенные в СНиП для гаражей;
• свет, который будут создавать светильники, должен освещать все пространство, включая углы. При этом он должен быть равномерным. Для достижения такого уровня освещенности можно использовать общий и локальный тип подсветки;
• размещение осветительных приборов должно осуществляться по удобной для вас схеме. Это позволит сделать работу в гараже удобнее и комфортнее.

Еще одним немаловажным фактором, который обязательно нужно брать во внимание при создании автономного освещения в сооружениях гаражного типа, является экономное потребление электроэнергии. В данной ситуации наиболее эффективно себя зарекомендовал светодиодный светильник любой модели (особенно маломощные на 12 вольт).

Светодиодный светильник на 12 вольт

Дело в том, что такие приборы при мощности всего в 12 вольт способны давать яркий световой поток и при этом потреблять минимальное количество энергии.

Обратите внимание! При желании можно сделать самодельный светодиодный светильник и тем самым сэкономить на покупке заводской лампы.

Для создания своими руками автономного освещения такой светильник подходи как нельзя лучше.

Варианты автономной подсветки гаража

Как уже было сказано, самым лучшим выбором для любых гаражных сооружений будут светодиоды. Они имеют массу преимуществ, среди которых нужно выделить следующие моменты:

• создание равномерного и яркого освещения;
• по интенсивности свечения такой светильник создает световой поток, который приравнивается к дневному свету;
• экономное расходование электроэнергии;
• такие осветительные приборы можно запитать от различных приспособлений (например, от аккумулятора) в ситуации, когда нет источника электричества.

Светодиодное освещение гаража

Наиболее часто для подсветки гаражных помещений используют светодиодные ленты на 12 вольт. С ее помощью можно создать как общее освещение, пустив ленту по периметру сооружения. В такой ситуации свет, исходящий от ленты, будет падать равномерно. С помощью светодиодной ленты можно также создать локальную подсветку полок и стеллажей, а также смотровой ямы.

Обратите внимание! Для подсветки смотровой ямы светильник или светодиодная лента должны приобретаться с высоким классом влагозащищенности. Это связано с тем, что здесь всегда присутствует повышенная влажность из-за плохой вентиляции и отсутствия отопления.

Эти же условия и требования характерны и для подвала. В связи с этим осветительная установка, которая будет использоваться здесь, не должны иметь мощность выше 12 вольт.
О том, что в определенных местах гаража нужно установить влагозащищенный светильник нужно помнить, как при создании автономного освещения, так и при наличии электричества.

Автономная гаражная подсветка и способы ее реализации

В гараже автономное освещение необходимо в ситуации, когда на участке нет электричества или с ним бывают частые перебои. Поэтому, чтобы свет в гараже был всегда, многие автовладельце делают автономное освещение.

Обратите внимание! В гараже можно организовать два типа освещения: от сети питания в 220 вольт и автономную подсветку. При этом автономное освещение в данной ситуации будет уже называться аварийным. Но такой подход актуален только тогда, когда основное освещение уже было сделано ранее, а проблемы с ним появились относительно недавно.

Подсветка гаража

Сегодня существует много способов сделать своими руками автономную подсветку гаража. Наиболее популярными среди автовладельцев являются следующие способы организовать свет в гараже без наличия в нем электричества:

• размещение солнечных батарей;
• установка ветрогенератора;
• покупка бензинового генератора;
• использование аккумулятора;
• садовый светильник;
• филиппинский фонарь.

Для лучшего понимания рассмотрим каждый способ подсветки более детально.

Освещение с помощью солнечных батарей

Сегодня многие люди у себя в частных домах и даже в квартирах устанавливают солнечные батареи. С их помощью можно не только экономить на электроэнергии, но и осветить гараж, в котором нет электричества.

Освещение гаража солнечными батареями

Несмотря на популярность такого способа подсветки, для гаража он вряд ли подойдет по следующим причинам:

• стоимость одной солнечной батареи и ее подключение обойдется в значительную сумму;
• установить такую систему своими руками без помощи специалистов вряд ли удастся;
• сложность системы подключения осветительных приборов и батарей к накопительной аппаратуре (аккумуляторам).

Но один раз потратившись на закупку и установку солнечных батарей, вы получите не только качественную автономную подсветку любого помещения, в том числе и гаража, но и сможете продавать государству избыток электроэнергии, который накопился.
Питать от такой системы можно светильник в 12 вольт. При этом их количество может достигать нескольких штук, что как раз подходит для данного помещения. Если есть потребность в напряжении в 220 вольт, тогда в данную систему нужен преобразователь на 12 вольт или инвертер.

Освещение с помощью ветрогенератора

Для автономного освещения гаража можно использовать самодельный ветрогенератор. Такой ветряк также будет генерировать бесплатное электричество, от которого можно запитать светильник на 12 вольт.

Обратите внимание! Ветряк можно как сделать своими руками, так и купить уже готовое устройство. Однако покупной ветрогенератор обойдется в кругленькую сумму.

Самодельный ветрогенератор

При создании такого типа подсветки необходимо учитывать скорость ветра. В ситуации, если в районе проживания сильные ветры редкость, то такой способ освещения будет малоэффективным. Здесь все затраты, которые пошли на установку ветрогенератора, не окупятся.

Подсветка с помощью бензинового генератора

Вместо ветрогенератора для создания автономной подсветки гаража можно использовать бензиновый или дизельный генератор.

Бензиновый генератор

Применять бензиновый генератор рационально только в том случае, когда проблемы с электричеством носят редкий характер, а свет отключают на непродолжительный период времени. Также его рационально приобрести в том случае, если вы в гараже часто пользуетесь электроинструментами.

Аккумуляторные батареи и их применение

Еще одним способом создать в гаражной постройке автономную подсветку будет подключение светильников к аккумулятору. От аккумулятора можно запитать светильник в 12 вольт.

Автомобильный аккумулятор

При отключении света такой осветительный прибор (рассчитанный на 12 вольт) сможет работать на протяжении 10 часов. Конечно, если до этого аккумулятор был полностью заряжен.
Для подсветки гаража можно использовать запасной автомобильный аккумулятор. С его помощью лучше всего питать светодиодную ленту, которую можно пустить по всему периметру помещений.

Подсветка с помощью садовых светильников

Многие сегодня используют для ночной подсветки сада садовые солнечные светильники. За день они накапливают достаточно энергии, чтобы качественно освещать садовые дорожки клумбы. Но, как показывает практика, их можно использовать и для подсветки гаража, когда имеются проблемы с электричеством.

Садовые светильники на солнечных батареях

Они должны заряжаться на улице, а как только в таких осветительных приборах появится потребность – заносятся внутрь гаража. Обычно они дают свет на протяжении 5-6 часов. Но такой период работы характерен для качественных светильников.
Минусом использования садовый светильников с солнечными батареями является то, что с течением времени яркость даваемого ими освещения будет падать. Но этот параметр характерен для любого типа подсветки автономного типа, который питается от накопителей.

Подсветка с помощью филиппинского фонаря

Кроме перечисленных выше способом автономного освещения гаражных построек некоторые автолюбители используются так называемый «филиппинский фонарь».

Филиппинский фонарь

Этот способ дает возможность организовать в гараже бесплатное освещение. Причем его вполне можно сделать своими руками. Филиппинский фонарь функционирует по принципу преломления света. Изготовить такой фонарь можно из обычной пластиковой бутылки. При этом ее можно использовать как целиком, так и вырезать из нее часть.
Алгоритм изготовления филиппинского фонаря своими руками имеет следующий вид:

• берется прозрачная пластиковая бутылка;
• емкость хорошо моется и очищается от цветной этикетки;
• на нее надеваем прямоугольный или круглый экран, сделанный из нержавейки или оцинковки;
• в бутылку заливается чистая вода. Ее нужно разбавить с хлоркой. Это позволит избежать цветения жидкости и, как следствия – падения интенсивности освещения;
• жидкость заливается таким образом, чтобы ее уровень на три сантиметра был выше установленного экрана;
• далее такая бутылка монтируется в крышу гаражного сооружения. Сама бутылка должна крепиться на жесткое основание.

Установка филиппинского фонаря

Если крыша была изготовлена из профнастила, то просто в листе материала следует вырезать отверстие нужного диаметра. Чтобы минимизировать риск протекания крыши через отверстия, все места стыков бутылки с крышей нужно хорошо обработать силиконом или герметиком.
Использовать филиппинский фонарь в качестве дополнительного автономного освещения для гаража можно в тех регионах, где большую часть года светит солнце. Для увеличения уровня освещенности можно установить несколько таких самодельных фонариков. В пасмурную погоду такая конструкция будет давать настолько тусклый свет, что работать при нем будет опасно для жизни.
Кроме этого стоит отметить, что при нарушении последовательности изготовления филиппинского фонаря, освещение внутри гаража также будет плохим.

Заключение

Для создания в гараже автономного освещения сегодня существует масса возможностей. Некоторые варианты будут достаточно дорогостоящими, но зато очень эффективными (например, установка солнечных батарей или покупка бензинового генератора), а некоторые более дешевыми, но менее эффективными (например, использование садовых светильников с солнечными батареями). Но если подойти к решению данной проблемы грамотно, то можно из всех имеющихся вариантом подсветки выбрать наиболее оптимальный метод и перестать зависит от электричества, которое подается с перебоями.

Свет от аккумулятора на даче. Как сделать резервное освещение в доме

Покупая переносной аккумуляторный светодиодный светильник, необходимо задуматься об истинном его предназначении. Останавливая свой выбор на конкретной модели, вы или расширяете возможности его использования или сужаете. Сейчас рассмотрим виды аккумуляторных светодиодных светильников: переносные, аварийные и другие.

Содержание статьи о видах аккумуляторных светодиодных светильников

Основные виды аккумуляторных светодиодных светильников

Аккумуляторный светодиодный светильник может быть переносным или стационарным. Переносные являются маломощными, заряжаются быстро, используются в бытовых целях, как и обычные фонари. Ко второму виду в основном относятся аварийные светодиодные светильники, именно на данном виде и остановимся.

Аварийный светодиодный светильник аккумуляторный

Аккумуляторные аварийные светильники – это автоматические осветительные приборы, которые после исчезновения напряжения сети мгновенно переключаются в аварийный режим работы. Один из популярных видов – аккумуляторный аварийный светодиодный светильник. Он в автономном режиме без перебоев освещает обесточенные помещения в пределах нескольких часов. Период времени зависит от мощности и типа лампы, установленной в светильник. Также время свечения зависит от энергоемкости аккумулятора. Чем сильнее аккумулятор и большее время работы светодиодного аварийного светильника, тем больше его цена.

Обзор моделей переносных светодиодных светильников

Самый популярный фонарь – аккумуляторный!

И все же, все вышеописанные модели для обычного человека – это экзотика. Например, для городского жителя, который ходит в непродолжительные пешие походы, ездит на дачу, где пока еще не провели свет или просто хочет купить фонарь для частых случаев отключения электроэнергии в доме, подойдет самый обычный аккумуляторный светильник.

Плюсы всех светодиодных фонарей заключаются в высоком КПД, яркости свечения луча или рассеянного света, продолжительное время использования светодиодов (до пяти лет непрерывной работы), фокусировка светового пятна и высокая виброустойчивость.

Среди моделей аккумуляторных фонарей есть такой, которым заинтересуются охотники. Это профессиональный прибор небольших размеров и его можно закрепить возле прицела. Его корпус сделан из высокопрочного полимера, а значит он сверхстойкий к ударам. Рукоятки таких фонарей облачены в термопластичную резину, предохраняющую от агрессивной среды пота и химических веществ. Покупая эту модель, убедитесь, что это не подделка, так как прибор имеет очень точную заводскую фокусировку лампы и аккумуляторную батарею на 1000 циклов заряда.

Стилизированные аккумуляторные светодиодные светильники для дома

Согласитесь, что чувствовать дискриминацию по любому поводу неприятно! Вот так же подумали и дизайнеры, участвовавшие в разработке светильников, работающих от аккумулятора. А что, если вам необходим в доме беспроводной светильник, но не в походном варианте, а в адаптированном к жилищным условиям. В любом вы можете приобрести и такие необходимые модели. Ведь бывает же так, что рядом нет розетки, а удлинитель тянуть через всю комнату неудобно и некрасиво. Вот тогда и можно воспользоваться симпатичным светильником, работающим от аккумулятора.

Внешний вид таких беспроводных настольных ламп самый разнообразный. Они могут быть в виде торшера, складывающиеся с регулируемой головкой света или же в современном стиле в виде красивого кристалла с дистанционным пультом, который предоставит возможность изменить белый цвет на любой понравившийся вам. Батарея в беспроводных аккумуляторных светодиодных светильниках очень энергоемкая и некоторые из этих приборов могут работать без подзарядки до 12 часов. Только перед покупкой убедитесь в правильности выбора, потому что одни модели могут служить только как украшение, а другие осветительными приборами.

Почему светодиодное освещение самое популярное?

Если поставить в одну линейку три самых известных на данное время вида освещения, то получится такая картина.

1. Светильники и фонари на аккумуляторах с лампами накаливания

Не могут претендовать на первое место, потому что тянут много электроэнергии и поэтому слишком тяжелые из-за емкой батареи. Второй недостаток – лампа очень крохкая. В ка

Светодиодное освещение гаража от аккумулятора — Автономное энергообеспечение

А вы не думали про освещение на солнечной батарее , такие небольшие фонарики они днем накапливают энергию а вечером автоматически включаются

светит (рядом многоэтажка). До кучи света от них очень мало (я думаю что один фонарик — это примерно 5 Вт лампа).

через полгода ёмкости останется

Хранящиеся и не используемые аккомуряторы надо бы подзаряжать хоть раз в квартал, а то им быстро прийдёт конец

матрицы светодиодные+диммер.провода в короб пвх.

плату электроники отключающую нагрузку аккумулятора в зависимости от степени разряда (по напряжению можно проверить) и температуры.

20Вт для просто подсветить гараж даже много будет

Всё рассчитывается исходя из площади помещения, желаемой освещенности и светоотдачи источника света.Формулы в принципе элементарные.

К примеру:

Гараж 3*6=18 квадратов.

Хочу 100 люкс.

Светодиод — 70 лм/Вт.

18*100/70~26 Вт.

немного пейзажу:

10вт+12вольт

Аварийное питание дачи или загородного дома (инвертор + аккумулятор)

Вместо предисловия (можно пропустить нетерпеливым — многА буковок)

Дополнительная информация

Уже несколько лет переехал жить на дачу (просто нравится), и столкнулся с проблемой периодического отключения электричества. Причины выдвигались разнообразные и нехватка мощности трансформатора в СНТ (выбивало) и разнообразные работы и т.п.
Понятно что меня эти проблемки не радовали, особенно если учитывать, что как у большинства дачников вода у меня из скважины, и при отключении электроэнергии ее просто нет 🙁 Ну и в холодное время года может и котел отключаться без электропитания, надоели эти все фонарики/свечки…
Стал искать варианты решения этой проблемы.
Первые варианты были установка солнечных батарей/ветряков (собирал инфу)… Но весьма отпугнула цена + окупаемость данного предприятия. Вернее сказать подобное решение актуально не имеющим доступа к сетевой электроэнергии СОВСЕМ, при этом расходы имеют смысл, как соизмеримые с подключением к сетевым источникам. В моем случае- регулярные отключения по несколько часов, это получалось слишком дорого и нерентабельно.
Вариант с бензо и дизель генераторами рассматривался (большинство соседей используют подобный вариант), но имеет ряд минусов, в сравнении с родившейся идеей, использовать только«часть» от системы питания дома солнечной энергией! Ну т.е. использовать вместо солнечных батарей имеющуюся сеть 220в для заряда аккумуляторов, и расходовать заряд в отсутствие основной от аккумуляторов.
Ну короче конечный вариант схемы получился совсем далекий от схемы питания солнечной энергией 🙂 Но зато ГОРАЗДО дешевле и проще, причем дешевле даже бензо и дизель генераторов

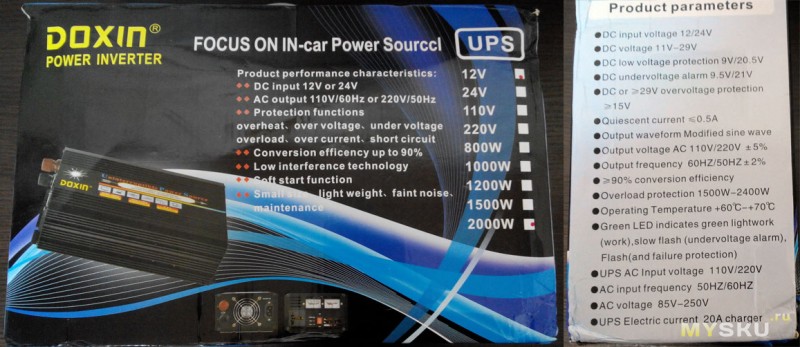

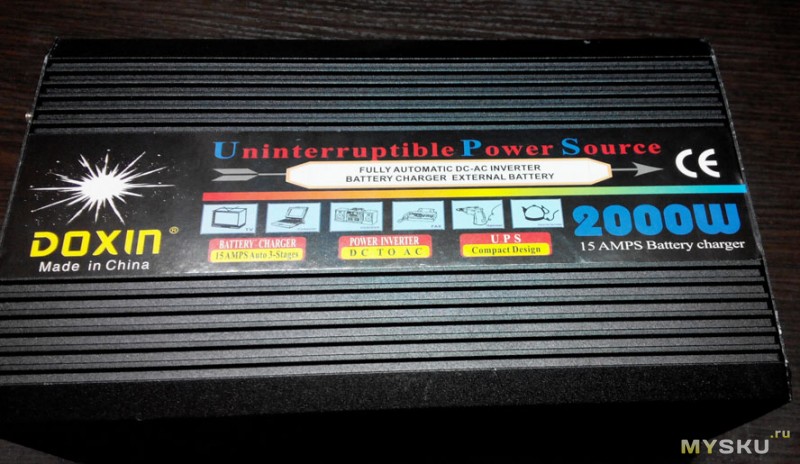

Ниже на фото инвертор на 2000Вт (куплен соседу)





По идее каждый сам выбирает по своей нагрузке мощность, я отталкивался от среднемесячного потребления пересчитанного с учетом возможного пика в момент запуска двигателя насоса. Нужно иметь ввиду, что ВСЕ электропотребители запитывать нет смысла, т.к. пару часов можно спокойно потерпеть отсутствие нагрева воды нагревателями, стиралку, холодильник (он практически за день не оттает)
Чем меньше суммарная мощность, тем меньшей мощности требуется инвертор и меньшей емкости аккумулятор (на то же время работы) — это РЕАЛЬНО позволяет значительно уменьшить затраты на создание аварийного питания.
Далее, в моем случае инвертор с модифицированной синусоидой (он дешевле). В случае использования (например) котлов для обогрева и др. устройств требующих ЧИСТОЙ синусоиды для насосов, а так же при подключении холодильника и т.п. устройств необходимо выбирать инвертор несколько более дорогой, выдающий «Чистую синусоиду» (не забывая про функции UPS и заряда, если Вас интересует АВТОМАТИЧЕСКИЙ переход на аварийное питание и обратно).
Например такой
Насос на скважину у меня тоже «любит» чистую синусоиду, но я исходил из того, что он у меня с гидроаккумулятором (баком на 24л), и включения кратковременные. За это время насос не успевает нагреваться и уходить в защиту (к слову сказать тепловая защита вроде на всех сейчас установлена). На практике один раз насос отрубился в защиту, когда летом насос стоял постоянно включенным (поливался огород) и жена не заметила что включилось аварийное питание 🙂 Сколько времени он проработал до срабатывания защиты неизвестно 🙂
Аккумулятор автомобильный (я покупал с запасом — на 190 А*ч).

Как оказалось, для меня, эта емкость оказалась слишком избыточной — в реале, практически за часов 5 работы от аккумулятора, показания встроенного измерителя напряжения аккумулятора не изменились заметно. При этом было включено освещение в паре комнат, уличное и два телевизора на 24″ и 38″, ноутбук 17″, (по необходимости вода) и возможно еще что-то… + вполне можно было подрабатывать различным ручным электроинструментом (по необходимости).
Покупать специальные аккумуляторы (будь то тяговые или гель) я решил нецелесообразным, т.к. инвертор имеет контроль заряда аккумулятора, и в отличие от «солнечных технологий» не вырабатывает его ниже «нормального его разряда».

Для более оптимального подключения я разделил всю электропроводку дачи на две части (в электрической коробке):
-Одна часть идет напрямую от сети, и не резервируется аварийным источником — электронагреватели воды, стиралка, холодильник и прочие достаточно энергоемкие потребители, без которых можно легко «прожить» несколько часов.
-вторая часть подключена с коробки через кабель на обычную вилку, чтобы при необходимости ее можно было включить в имеющуюся рядом розетку (при этом из схемы легко исключается инвертор и аккумулятор), это может понадобиться, например, при выходе из строя инвертора, аккумулятора или для их обслуживания.
В тоже время инвертор на выходе уже имеет предустановленную розетку стандартную, к которой и подключается вилка с потребителями требующими резервного питания.
У меня это получилось примерно так.

Нужно иметь ввиду (на уме) некоторую технику безопасности при выборе места размещения и монтаже (не совсем как у меня — делалось скорее для тестирования, но пока так и осталось, как говорят нет ничего более постоянного, чем «временное» :))

Схема срабатывает при отключении 220в (или изменении параметров выше/ниже допустимых) — переключается на питание от аккумулятора, при этом слышен небольшой шум от вентилятора охлаждения инвертора (зависит от кол-ва потребителей подключенных в данный момент) и светится индикация на передней панели инвертора. При появлении сети происходит обратное переключение на сеть 220 и повышается шум вентилятора, на время подзаряда аккумулятора. Практически толчков в доме не заметно, никакого дискомфорта от пропадания сети я не испытываю и даже не могу сразу сказать (когда соседи по тлф звонят спрашивают) — есть ли «свет» или нету 🙂

Размещение синусоид и пр. технических нюансов в данном обзоре считаю необязательным, поэтому приведу фото внутренностей инвертора (для ликбеза и маньякам страждующим расчлененки)

Сравнение «моей» схемы резервного питания с подобными на бензине и дизель генераторах:
+ меньшая стоимость
+ нет шума
+ нет запаха
+ автоматический переход на резервное питание
+ нет проблем при запуске ни летом ни зимой (особенно актуально при запуске женой)
+ нет необходимости в отдельном месте для хранения (на веранде занимает одну полку)
+ нет необходимости закупать, привозить, хранить топливо

— ограниченное время непрерывной работы

± Спорные пункты, это переделка проводки и отключение некоторых потребителей, т.к. можно подключить ВСЕХ и ничего не переделывать, но необходимость более мощного инвертора (возможно с «чистым» синусом), мощного аккумулятора (скорее всего использование двух последовательно и инвертора на 24в, для уменьшения токов по низковольтным цепям)

Вывод: Вполне рабочая схема, я (и жена) по крайней мере довольны вполне.

ЗЫЖ ссылки по просьбе на модифицированную синусоиду (как в обзоре) aliexpress.com/item/2000W-4000W-peak-12v-to-220v-Power-Inverter-Charger-UPS-Quiet-and-Fast-Charge/1984783459.html
и чистую синусоиду (самую дешевую из найденных, насколько чистая не знаю) aliexpress.com/item/pure-sine-wave-2000W-4000W-peak-12v-to-220v-230v-240v-Power-Inverter-Charger-UPS-Quiet/32242841357.html

UPD.
Через некоторое время после написания и опубликования этого обзора произошло несколько событий или новостей, как бы лучше выразиться 🙂 Решил дописать в этот обзор, т.к. не знаю как тут делают в подобных случаях обычно 🙂

1. В результате некоторых истязаний над инвертором удалось его «спалить» 🙂 Нет смысла описывать КАК и СКОЛЬКО мы ему дали… но он держался стойко 🙂 Было включено освещение, тв, ноут, насос включался регулярно на 800 Вт рабочего (пусковой значительно выше)+ добавили электрокамин на кВт полтора- два (сейчас трудно сказать в каком режиме его включали в тот момент), при этом напряжение сети «гуляло» до 120 и подымалось выше 220 заметно довольно регулярно, были проблемы на новый год на дачах…
Короче, как оказалось сам инвертор выжил, сгорели контакты реле коммутирующего. Была произведена замена на иное (к сожалению не сфотографировал модель), т.к. вариантов на радиорынке было немного на близкий ток с коммутацией по двум контактам.

В процессе «осваивания» схемотехники данного инвертора получилось «выйти» на производителя, который любезно предоставил схему-логику поиска неисправностей данного инвертора.
Разместил на своем сайте, т.к. тут не нашел возможности хранения файлов rauss.ucoz.ru/_ld/0/3_checking.zip

Схему смог найти только ПОДОБНОГО устройства, если необходимо, то ее тоже могу вкачать.

Ну и кроме всего вышеописанного… Производитель предложил разместить ссылку прямо на него. У него появился интернет ресурс, который начинает работать с отправкой для РОЗНИЧНОЙ продажи подобного инвертора, и целого ряда других и прочей электроники! Я думаю многих может заинтересовать ресурс для ознакомления по крайней мере. Весьма отзывчивая поддержка, я бы сказал даже несколько навязчивая, но посмотреть есть на что 🙂 Тем более раз обещают отправку в Россию.
Я надеюсь это не противоречит «местным правилам» 🙂

Освещение без электричества: популярно об аккумуляторных светильниках

Аварии, перебои с электричеством, сложность или нецелесообразность проводки электричества – все это затрудняет освещение в определенное время или в определенном месте и может создавать большие неудобства. Кроме того, в случае аварии, задымлений, отключения электричества и большого скопления людей без специального освещения, не зависимого от электрических сетей, не обойтись. Для того чтобы обеспечить максимально комфортное и яркое освещение в такие моменты, а также в любой другой ситуации, когда вы не хотите страдать от нехватки электричества и освещения, существуют аккумуляторные светильники. Такие светильники оснащены мощными батареями, способными в течение длительного времени обеспечивать высокий уровень освещения. Помимо применения в быту, на дачах или в отдельных районах, где перебои с электричеством бывают достаточно часто, аккумуляторные светильники часто применяются при строительстве, спасательных работах, в операционных, и т.д.

ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ

Изначально аккумуляторные светильники разрабатывались как аварийное освещение, поэтому главным образом они предназначены как раз для работы в аварийном режиме, то есть без электричества. Аккумуляторные светильники бывают двух типов – DC или AC/DC. Первый тип, DC, светильник включается при обрыве сети и прекращении подачи электричества. При подключенном электропитании такие светильники не работают. Чаще всего такие светильники все равно имеют по крайне мере два режима свечения – экономичный и максимальной яркости и настраиваются с точки зрения рационального использования батареи и прогнозируемого времени перерыва в электропитании.

Второй тип светильников, AC/DC, имеют два режима работы. В режиме DC такие светильники также не работают при наличии электроэнергии в сети, а включаются только при обрыве в сети, когда электроэнергия не подается. А в режиме AC светильник работает и при наличии напряжении в сети, но обычно в более экономичном режиме (светодиоды светят менее ярко либо не все). Поэтому такие светильники рационально использовать в помещениях с регулярными перебоями в электроэнергии – так вы сохраните освещенность помещения без лишних хлопот. Новые модели аккумуляторных светильников Feron AC/DC более компактны и хорошо вписываются в интерьер, поэтому их применение в бытовых условиях вполне оправданно и не будет выглядеть чужеродным в дизайне помещения.

Светильник аккумуляторный EL14

Мод. EL14 – автономная работа до 12 часов

Аккумуляторные светильники могут работать автономно в среднем 5-6 часов, но некоторые светильники могут работать значительно дольше, к примеру, ряд аккумуляторных светильников Feron работает до 12 часов в автономном режиме.

Применение светодиодов в аккумуляторных светильниках обеспечивает высокую энергоэффективность приборов, а в сочетании с обычно емкими батареями, мы получаем очень долгую работу светильника и действительно хороший уровень освещения. Наиболее мощные аккумуляторные светильники Feron обеспечивают световой поток эквивалентный 80-90W лампы накаливания.

Светильник аккумуляторный EL17

Мод. EL17 – обеспечивает свечение эквивалентно 90W лампы накаливания

Большинство аккумуляторных светильников оснащаются несколькими типами креплений. Это связано с различными условиями их использования – их можно закрепить на стену стационарно, когда они предназначены для освещения строго определенного помещения и участка, а можно временно подвесить на крепление или установить на пол или землю. Поэтому при выборе светильника необходимо учитывать, как вы собираетесь его применять, и выбирать светильник уже исходя из предполагаемых условий применения – по типу крепления, размерам, весу.

АККУМУЛЯТОРНЫЕ СВЕТИЛЬНИКИ FERON

Выполненные в надежном и аккуратном корпусе из полиамида, аккумуляторные светильники Feron — одни из наиболее практичных решений на сегодня. Во всех светильниках используются светодиоды различной мощности, в описании к соответствующей модели можно увидеть данные о световом потоке, который достигается при помощи того или иного светильника, а также о времени зарядки и автономной работы соответствующей модели. Широкий ассортиментный ряд позволит выбрать наиболее подходящую модель по размеру, весу, интенсивности свечения и времени автономной работы.

Разнообразные крепления, обычно применяемые в конструкции светильников, предоставляют пользователю возможность наиболее удобно закрепить светильник – стационарно на стене, установить на пол или временно подвесить его. Временные способы установки достигаются при помощи специальных скоб и иных креплений, которые эргономично встроены в корпус и выдвигается лишь при необходимости. Удобные переключатели и индикаторы режимов способствуют максимальному комфорту использования светильников.

Для того чтобы светильники работали долго и не ломались, во все аккумуляторные светильники Feron встроена специальная защита аккумулятора от избыточного заряда или глубокого разряда.

Светильник аккумуляторный EL119

Мод. EL119 – аккумуляторные светодиодные светильники Feron нового поколения

Недавно продуктовая линейка аккумуляторных светильников Feron дополнилась новыми моделями, в которых используются светодиоды SMD3528, которые обеспечивают большую светоотдачу. Также усовершенствовались и элементы питания – новые литий-ионные батареи с большим сроком службы и малой потерей мощности позволяют гарантировать более 600 циклов заряда/разряда при потере емкости не более 5-7% в год. Кроме того, новые аккумуляторные светильники Feron стали компактнее и тоньше, они органично вписываются в современные помещения.

ПРИМЕНЕНИЕ АККУМУЛЯТОРНЫХ СВЕТИЛЬНИКОВ В БЫТОВЫХ УСЛОВИЯХ НА ПРИМЕРЕ СВЕТИЛЬНИКОВ FERON

Мы привыкли думать об аккумуляторных светильниках как аварийных и их применении исключительно в промышленных и общественных помещениях. Но потребность в аккумуляторных светильниках возникает достаточно часто и в быту, только решаем мы ее другими средствами – фонариками, восковыми свечами или даже спичками. Но все эти методы не гарантируют нам безопасного и стабильного освещения в отсутствии электроэнергии, да и вообще не гарантируют освещения, ведь под рукой может не оказаться батареек для фонарика, свеча иногда перестает гореть в самый важный момент, а спички, согласитесь, крайний случай и тоже заканчиваются. В ассортименте Feron существуют модели, которые крайне удобны, чтобы использовать их как подсветку или освещение в квартире или на даче.

Светильник аккумуляторный EL130

Одна из таких моделей — аккумуляторный светильник Feron EL130, который может с успехом служить для подсветки какой-либо рабочей зоны. С ним вы просто не заметите отключения электричества. Если же вам требуется более яркая подсветка рабочей зоны, вы можете комбинировать аккумуляторный светильник и светодиодный линейный светильник, ведь в отсутствии электричества аккумуляторный светильник работает в два раза ярче. К тому же, такой светильник способен проработать без электричества до 8 часов в экономичном режиме.

Еще одна модель светильника, использование которой сделает вашу жизнь значительно легче и ярче – аккумуляторный светильник Feron TL13. Этот светильник, наоборот, очень легко перемещать в помещении, а угол свечения благодаря множеству рабочих положений светодиодной панели настраивается наиболее удобно и гибко. Очень устойчивая подставка с аккумулятором, а также ручка в верхней части фонаря предоставляют максимальный комфорт при пользовании этим светильником. Интенсивность свечения регулируется при помощи сенсорного выключателя, поэтому яркость также можно подстроить под потребности пользователя.

Наверное, наиболее оригинальной моделью является аккумуляторный светильник Feron WL15, который представляет из себя стилизованный под форму лампы светодиодную панель с аккумулятором и цоколем E27. Светильник может использоваться в любом световом приборе, оснащенном патроном E27 и позволяющим разместить его по размеру. По нашему опыту, этот светильник-лампочка подходит к большинству настольных, навесных бытовых ламп и плафонов. Он также имеет два режима – либо лампа постоянно включена и даже при отключении электроэнергии остается включенной либо она включается только при отключении электроэнергии. Также существует режим «выключено», когда лампа не светит, а только заряжается.

Конечно, это далеко не все модели аккумуляторных светильников Feron. Как мы уже сказали, ассортимент Feron предоставляет возможность выбора, и если у вас есть какие-то конкретные технические требования, имеет смысл изучить каталог «Фонари и аккумуляторные светильники Feron», где вы найдете подробное описание и характеристики по каждой модели светильника. В заключение отметим, что при работе с аккумуляторным светильником не стоит забывать, что даже если вы не используете его продолжительное время, необходимо производить его зарядку не реже одного раза в три месяца. Также следует подзарядить светильник после каждого использования. Соблюдая эти нехитрые правила пользования, вы гарантированно получите работоспособный и качественный продукт на долгое время.

Аккумуляторный светильник Feron WL15

О компании Feron

Компания Feron работает на российском рынке 15 лет и на сегодняшний день является крупнейшим поставщиком светотехнической продукции. Продуктовая линейка компании насчитывает более 4000 наименований светотехнических изделий в категориях: источники света, светильники, уличное освещение, декоративное освещение, электроника.

Вся продукция компании производится на высокотехнологичных линиях и проходит строгий контроль качества. Постоянная работа по совершенствованию процесса производства, подбору комплектующих и логистике позволяет сделать нашу продукцию долговечной, а цены – доступными.

Наша продукция широко известна и активно продается на территории России, Белоруссии, Украины, Молдовы и Казахстана. Компания Feron – надежный поставщик, что подтверждается долгосрочными отношениями с нашими партнерами.

WEB www.feron.ru, FB facebook.com/FeronLighting , VK http://vk.com/feronlighting

Солнечная электростанция на дом 200 м2 своими руками / Habr

Что хочется получить: забыть о перебоях электроэнергии и пользоваться электричеством, невзирая ни на что.

Какие могут быть бонусы: Максимально использовать энергию солнца, чтобы дом приоритетно питался солнечной энергией, а недостаток добирал из сети. Как бонус, после принятия закона о продаже частными лицами электроэнергии в сеть, начать компенсировать часть своих затрат, продавая излишки выработки в общую электросеть.

С чего начать?

На фото пример «освоения» денег на строительство солнечной электростанции. Обратите внимание, солнечные панели установлены ЗА деревом – таким образом, свет на них не попадает, и они просто не работают.

Типы солнечных электростанций

Сразу отмечу, что говорить я буду не о промышленных решениях и не о сверхмощных системах, а об обычной потребительской солнечной электростанции для небольшого дома. Я не олигарх, чтобы разбрасываться деньгами, но я придерживаюсь принципа достаточной разумности. То есть я не хочу греть бассейн «солнечным» электричеством или заряжать электромобиль, которого у меня нет, но я хочу, чтобы в моем доме все приборы постоянно работали, без оглядки на электросети.

Теперь расскажу про типы солнечных электростанций для частного дома. По большому счету, их всего три, но бывают вариации. Расположу, по росту стоимости каждой системы.

Сетевая Солнечная Электростанция — этот тип электростанции сочетает в себе невысокую стоимость и максимальную простоту эксплуатации. Состоит всего из двух элементов: солнечных панелей и сетевого инвертора. Электричество от солнечных панелей напрямую преобразуется в 220В/380В в доме и потребляется домашними энергосистемами. Но есть существенный недостаток: для работы ССЭ необходима опорная сеть. В случае отключения внешней электросети, солнечные батареи превратятся в «тыкву» и перестанут выдавать электричество, так как для функционирования сетевого инвертора нужна опорная сеть, то есть само наличие электричества. Кроме того, со сложившейся инфраструктурой электросети, работа сетевого инвертора не очень выгодна. Пример: у вас солнечная электростанция на 3 кВт, а дом потребляет 1 кВт. Излишки будут «перетекать» в сеть, а обычные счетчики считают энергию «по модулю», то есть отданную в сеть энергию счетчик посчитает, как потребленную, и за нее еще придется заплатить. Тут логично подходит вопрос: куда девать лишнюю энергию и как этого избежать? Переходим ко второму типу солнечных электростанций.

Гибридная Солнечная Электростанция – этот тип электростанции сочетает в себе достоинства сетевой и автономной электростанции. Состоит из 4 элементов: солнечные панели, солнечный контроллер, аккумуляторы и гибридный инвертор. Основа всего – это гибридный инвертор, который способен в потребляемую от внешней сети энергии подмешивать энергию, выработанную солнечными панелями. Более того, хорошие инверторы имеют возможность настройки приоритезации потребляемой энергии. В идеале, дом должен потреблять сначала энергию от солнечных панелей и только при ее недостатке, добирать из внешней сети. В случае исчезновения внешней сети инвертор переходит в автономную работу и пользуется энергией от солнечных панелей и энергией, запасенной в аккумуляторах. Таким образом, даже если электроэнергию отключат на продолжительное время и будет пасмурный день (или электричество отключат ночью), в доме всё будет функционировать. Но что делать, если электричества нет вообще, а жить как-то надо? Тут я перехожу к третьему типу электростанции.

Автономная Солнечная Электростанция – этот тип электростанции позволяет жить полностью независимо от внешних электросетей. Она может включать в себя больше 4 стандартных элементов: солнечные панели, солнечный контроллер, АКБ, инвертор.

Дополнительно к этому, а иногда вместо солнечных панелей, может быть установлена ГидроЭлектроСтанция малой мощности, ветряная электростанция, генератор (дизельный, газовый или бензиновый). Как правило, на таких объектах присутствует генератор, поскольку может не быть солнца и ветра, а запас энергии в аккумуляторах не бесконечен – в этом случае генератор запускается и обеспечивает энергией весь объект, попутно заряжая АКБ. Такая электростанция легко трансформируется в гибридную, при подключении внешней электросети, если инвертор обладает этими функциями. Основное отличие автономного инвертора от гибридного – это то, что он не умеет подмешивать энергию от солнечных панелей к энергии из внешней сети. При этом гибридный инвертор, наоборот, умеет работать в качестве автономного, если внешняя сеть будет отключена. Как правило, гибридные инверторы соразмерны по цене с полностью автономными, а если и отличаются, то несущественно.

Что такое солнечный контроллер?

Во всех типах солнечных электростанций присутствует солнечный контроллер. Даже в сетевой солнечной электростанции он есть, просто входит в состав сетевого инвертора. Да и многие гибридные инверторы выпускаются с солнечными контроллерами на борту. Что же это такое и для чего он нужен? Буду говорить о гибридной и автономной солнечной электростанции, поскольку это как раз мой случай, а с устройством сетевого инвертора могу ознакомить детальнее в комментариях, если будут запросы в комментариях.

Солнечный контроллер – это устройство, которое полученную от солнечных панелей энергию преобразует в перевариваемую инвертором энергию. Например, солнечные панели изготавливаются с напряжением кратно 12В. И АКБ изготавливаются кратно 12В, так уж повелось. Простые системы на 1-2 кВт мощности работают от 12В. Производительные системы на 2-3 кВт уже функционируют от 24В, а мощные системы на 4-5 кВт и более работают на 48В. Сейчас я буду рассматривать только «домашние» системы, потому что знаю, что есть инверторы, работающие на напряжениях в несколько сотен вольт, но для дома это уже опасно.

Итак, допустим у нас есть система на 48В и солнечные панели на 36В (панель собрана кратно 3х12В). Как получить искомые 48В для работы инвертора? Конечно, к инвертору подключаются АКБ на 48В, а к этим аккумуляторам подключается солнечный контроллер с одной стороны и солнечные панели с другой. Солнечные панели собираются на заведомо большее напряжение, чтобы суметь зарядить АКБ. Солнечный контроллер, получая заведомо большее напряжение с солнечных панелей, трансформирует это напряжение до нужной величины и передает в АКБ. Это упрощенно. Есть контроллеры, которые могут со 150-200 В от солнечных панелей понижать до 12 В аккумуляторов, но тут протекают очень большие токи и контроллер работает с худшим КПД. Идеальный случай, когда напряжение с солнечных панелей вдвое больше напряжения на АКБ.

Солнечных контроллеров существует два типа: PWM (ШИМ – Широтно-Импульсная Модуляция) и MPPT (Maximum Power Point Tracking – отслеживание точки максимальной мощности). Принципиальная разница между ними в том, что ШИМ-контроллер может работать только со сборками панелей, не превышающими напряжения АКБ. MPPT – контроллер может работать с заметным превышением напряжения относительно АКБ. Кроме того, MPPT-контроллеры обладают заметно бОльшим КПД, но и стоят дороже.

Как выбрать солнечные панели?

На первый взгляд, все солнечные панели одинаковы: ячейки солнечных элементов соединены между собой шинками, а на задней стороне есть два провода: плюс и минус. Но есть в этом деле масса нюансов. Солнечные панели бывают из разных элементов: аморфных, поликристаллических, монокристаллических. Я не буду агитировать за тот или иной тип элементов. Скажу просто, что сам предпочитаю монокристаллические солнечные панели. Но и это не всё. Каждая солнечная батарея – это четырехслойный пирог: стекло, прозрачная EVA-пленка, солнечный элемент, герметизирующая пленка. И вот тут каждый этап крайне важен. Стекло подходит не любое, а со специальной фактурой, которое снижает отражение света и преломляет падающий под углом свет таким образом, чтобы элементы были максимально освещены, ведь от количества света зависит количество выработанной энергии. От прозрачности EVA-пленки зависит, сколько энергии попадет на элемент и сколько энергии выработает панель. Если пленка окажется бракованной и со временем помутнеет, то и выработка заметно упадет.

Далее идут сами элементы, и они распределяются по типам, в зависимости от качества: Grade A, B, C, D и далее. Конечно, лучше иметь элементы качества А и хорошую пайку, ведь при плохом контакте, элемент будет греться и быстрее выйдет из строя. Ну и финишная пленка должна также быть качественной и обеспечивать хорошую герметизацию. В случае разгерметизации панелей, очень быстро на элементы попадет влага, начнется коррозия и панель также выйдет из строя.

Как правильно выбрать солнечную панель? Основной производитель для нашей страны – это Китай, хотя на рынке присутствуют и Российские производители. Есть масса OEM-заводов, которые наклеят любой заказанный шильдик и отправят панели заказчику. А есть заводы, которые обеспечивают полный цикл производства и способны проконтролировать качество продукции на всех этапах производства. Как узнать о таких заводах и брендах? Есть пара авторитетных лабораторий, которые проводят независимые испытания солнечных панелей и открыто публикуют результаты этих испытаний. Перед покупкой вы можете вбить название и модель солнечной панели и узнать, насколько солнечная панель соответствует заявленным характеристикам. Первая лаборатория – это Калифорнийская Энергетическая Комиссия, а вторая лаборатория Европейская – TUV. Если производителя панелей в этих списках нет, то стоит задуматься о качестве. Это не значит, что панель плохая. Просто бренд может быть OEM, а завод-производитель выпускает и другие панели. В любом случае, присутствие в списках этих лабораторий уже свидетельствует о том, что вы покупаете солнечные батареи не у производителя-однодневки.

Мой выбор солнечной электростанции

Как правило, солнечную электростанцию можно купить в одном месте. Продавцы солнечных панелей также продают всё сопутствующее оборудование, поэтому я начал поиск отталкиваясь от солнечных батарей. Один из солидных брендов – TopRay Solar. О них есть хорошие отзывы и реальный опыт эксплуатации в России, в частности, в Краснодарском крае, где знают толк в солнце. В РФ есть официальный дистрибьютор и дилеры по регионам, на вышеозначенных сайтах с лабораториями для проверки солнечных панелей этот бренд присутствует и далеко не на последних местах, то есть можно брать. Кроме того, фирма-продавец солнечных панелей TopRay, также занимается собственным производством контроллеров и электроники для дорожной инфраструктуры: системы управления трафиком, светодиодные светофоры, мигающие знаки, солнечные контроллеры и прочее. Ради любопытства даже напросился на их производство – вполне технологично и даже есть девушки, которые знают, с какой стороны подходить к паяльнику. Бывает же!

Со своим списком хотелок я обратился к ним и попросил собрать мне пару комплектаций: подороже и подешевле для моего дома. Мне задали ряд уточняющих вопросов насчет резервируемой мощности, наличия потребителей, максимальной и постоянной потребляемой мощности. Последнее вообще оказалось для меня неожиданным: дом в режиме энергосбережения, когда работают только системы видеонаблюдения, охраны, связь с инетом и сетевая инфраструктура, потребляет 300-350 Вт. То есть даже если дома никто не пользуется электричеством, на внутренние нужды уходит до 215 кВт*ч в месяц. Вот тут и задумаешься над проведением энергетического аудита. И начнешь выключать из розеток зарядки, телевизоры и приставки, которые в режиме ожидания потребляют по чуть-чуть, а набегает прилично.
Не буду томить, остановился я на более дешевой системе, так как зачастую до половины суммы за электростанцию может занимать стоимость аккумуляторов. Список оборудования получился следующим:

1. Солнечная батарея TopRay Solar 280 Вт Моно – 9 шт
2. Однофазный Гибридный инвертор на 5 кВт InfiniSolar V-5K-48 – 1 шт
3. Аккумулятор AGM Парус HML-12-100 – 4 шт

Что даёт солнечная электростанция?

Этот комплект может выдать до 5 кВт мощности в автономном режиме – именно такой мощности я выбрал однофазный инвертор. Если докупить такой же инвертор и модуль сопряжения к нему, то можно нарастить мощность до 5кВт+5кВт=10 кВт на фазу. Или можно сделать трехфазную систему, но я пока довольствуюсь и этим. Инвертор высокочастотный, а потому достаточно легкий (порядка 15 кг) и занимает немного места – легко монтируется на стену. В него уже встроено 2 MPPT-контроллера мощностью 2,5 кВт каждый, то есть я могу добавить еще столько же панелей без покупки дополнительного оборудования.

Солнечных панелей у меня на 2520 Вт по шильдику, но из-за неоптимального угла установки они выдают меньше – максимум я видел 2400 Вт. Оптимальный угол – это перпендикулярно солнцу, что в наших широтах составляет примерно 45 градусов к горизонту. У меня панели установлены под 30 градусов.

Сборка АКБ составляет 100А*ч 48В, то есть запасено 4,8 кВт*ч, но забирать энергию полностью крайне нежелательно, поскольку тогда их ресурс заметно сокращается. Желательно разряжать такие АКБ не более, чем на 50%. Это литий-железофосфатные или литий-титанатные можно заряжать и разряжать глубоко и большими токами, а свинцово-кислотные, будь то жидкостные, гелевые или AGM лучше не насиловать. Итак, у меня есть половина емкости, а это 2,4 кВт*ч, то есть порядка 8 часов в полностью автономном режиме без солнца. Этого хватит на ночь работы всех систем и еще останется половина емкости АКБ на аварийный режим. Утром уже встанет солнце и начнет заряжать АКБ, параллельно обеспечивая дом энергией. То есть дом может функционировать и автономно в таком режиме, если снизить энергопотребление и погода будет хорошей. Для полной автономии можно было бы добавить еще аккумуляторов и генератор. Ведь зимой солнца совсем мало и без генератора будет не обойтись.

Начинаю собирать

Перед покупкой и сборкой необходимо просчитать всю систему, чтобы не ошибиться с расположением всех систем и прокладкой кабелей. От солнечных панелей до инвертора у меня порядка 25-30 метров и я заранее проложил два гибких провода сечением 6 кв.мм, так как по ним будет передаваться напряжение до 100В и ток 25-30А. Такой запас по сечению был выбран, чтобы минимизировать потери на проводе и максимально доставить энергию до приборов. Сами солнечные панели я монтировал на самодельные направляющие из алюминиевых уголков и притягивал их самодельными же креплениями. Чтобы панель не сползала вниз, на алюминиевом уголке напротив каждой панели смотрит вверх пара 30мм болтов, и они являются своеобразным «крючком» для панелей. После монтажа их не видно, но они продолжают нести нагрузку.

Солнечные панели были собраны в три блока по 3 панели в каждом. В блоках панели подключаются последовательно — так напряжение удалось поднять до 115В без нагрузки и снизить ток, а значит можно выбрать провода меньшего сечения. Блоки между собой подключены параллельно специальными коннекторами, обеспечивающими хороший контакт и герметичность соединения – называются MC4. Их же я использовал для подключения проводов к солнечному контроллеру, так как они обеспечивают надежный контакт и быстрое замыкание\размыкание цепи для обслуживания.

Далее переходим к монтажу в доме. АКБ предварительно заряжены «умной» автомобильной зарядкой, чтобы выровнять напряжение и подключены последовательно для обеспечения напряжения 48В. Далее, они подключены к инвертору кабелем с сечением 25 мм кв. Кстати, во время первого подключения АКБ к инвертору будет заметная искра на контактах. Если вы не спутали полярность, то всё нормально – в инверторе установлены довольно емкие конденсаторы и они начинают заряжаться в момент подключения к аккумуляторам. Максимальная мощность инвертора – 5000 Вт, а значит ток, который может проходить по проводу от АКБ будет составлять 100-110А. Выбранного кабеля хватает для безопасной эксплуатации. После подключения АКБ, можно подключать внешнюю сеть и нагрузку дома. К клеммным колодкам цепляются провода: фаза, ноль, заземление. Тут всё просто и наглядно, но если для вас починить розетку небезопасно, то подключение этой системы лучше доверить опытным электромонтажникам. Ну и последним элементом подключаю солнечные панели: тут тоже надо быть внимательным и не перепутать полярность. При мощности в 2,5 кВт и неправильном подключении, солнечный контроллер сгорит моментально. Да что там говорить: при такой мощности, от солнечных панелей можно заниматься сваркой напрямую, без сварочного инвертора. Здоровья это солнечным панелям не добавит, но мощь солнца действительно велика. Так как я дополнительно использую разъемы MC4, перепутать полярность просто невозможно при первоначальном правильном монтаже.

Всё подключено, один щелчок выключателя и инвертор переходит в режим настройки: тут надо выставить тип АКБ, режим работы, зарядные токи и прочее. Для этого есть вполне понятная инструкция и если вы можете справиться с настройкой роутера, то настройка инвертора тоже не будет очень сложной. Надо только знать параметры АКБ и правильно их настроить, чтобы они прослужили как можно дольше. После этого, хм… После этого наступает самое интересное.

Эксплуатация гибридной солнечной электростанции

После запуска солнечной электростанции, я и моя семья пересмотрели многие привычки. Например, если раньше стирка или посудомоечная машина запускались после 23 часов, когда работал ночной тариф в электросетях, то теперь эти энергозатратные работы перенесены на день, потому что стиралка потребляет 500-2100 Вт во время работы, посудомоечная машина потребляет 400-2100 Вт. Почему такой разброс? Потому что насосы и моторы потребляют немного, а вот нагреватели воды крайне прожорливы. Гладить оказалось тоже «выгоднее» и приятнее днем: в комнате гораздо светлее, а энергия солнца полностью покрывает потребление утюга. На скриншоте продемонстрирован график выработки энергии солнечной электростанцией. Хорошо виден утренний пик, когда работала стиральная машинка и потребляла много энергии – эта энергия была выработана солнечными панелями.

Первые дни я по несколько раз подходил к инвертору, взглянуть на экран выработки и потребления. После поставил утилиту на домашний сервер, который в реальном времени отображает режим работы инвертора и все параметры электросети. К примеру, на скриншоте видно, что дом потребляет больше 2 кВт энергии (пункт AC output active power) и вся эта энергия заимствуется от солнечных батарей (пункт PV1 input power). То есть инвертор, работая в гибридном режиме с приоритетом питания от солнца, полностью покрывает энергопотребление приборов за счет солнца. Это ли не счастье? Каждый день в таблице появлялся новый столбик выработки энергии и это не могло не радовать. А когда во всей деревне отключили электричество, я узнал об этом только по писку инвертора, который оповещал о работе в автономном режиме. Для всего дома это означало только одно: живем как прежде, пока соседи ходят за водой с ведрами.

Но есть в наличии дома солнечной электростанции и нюансы:

1. Я начал замечать, что птицы любят солнечные панели и, пролетая над ними, не могут сдержаться от счастья наличия технологичного оборудования в деревне. То есть иногда всё же солнечные панели надо мыть от следов и пыли. Думаю, что при установке под 45 градусов, все следы просто смывались бы дождями. Выработка от нескольких птичьих следов вообще не падает, но если затенена часть панели, то падение выработки становится ощутимым. Это я заметил, когда солнце пошло к закату и тень от крыши начала накрывать панели одну за другой. То есть лучше располагать панели вдали от всех конструкций, способных их затенить. Но даже вечером, при рассеянном свете, панели выдавали несколько сотен ватт.
2. При большой мощности солнечных панелей и подкачке от 700 Ватт и более, инвертор включает вентиляторы активнее и их становится слышно, если дверь в техническое помещение открыта. Тут либо закрывать дверь, либо крепить инвертор на стену через демпфирующие прокладки. В принципе, ничего неожиданного: любая электроника греется при работе. Просто надо учитывать, что инвертор не стоит вешать там, где он может мешать звуком своей работы.
3. Фирменное приложение умеет отправлять оповещения по электронной почте или в SMS, если произошло какое-либо событие: включение/отключение внешней сети, разряд АКБ и подобное. Вот только приложение работает по незащищенному 25 порту SMTP, а все современные почтовые сервисы, вроде gmail.com или mail.ru работают по защищенному порту 465. То есть сейчас, фактически, оповещения по почте не приходят, а хотелось бы.

Заключение

Полагаю, что это не последний мой рассказ о собственной солнечной электростанции. Опыт эксплуатации в различных режимах и в разное время года однозначно будет отличаться, но я точно знаю, что даже если в Новый Год отключат электричество, в моём доме будет светло. По результатам эксплуатации установленной солнечной электростанции могу отметить, что оно того стоило. Несколько отключений внешней сети прошли незаметно. О нескольких я узнал только по звонкам соседей с вопросом «У тебя тоже нет света?». Бегущие цифры выработки электричества безмерно радуют, а возможность убрать от компа UPS зная, что даже при отключении электроэнергии всё продолжит работать – это приятно. Ну а когда у нас наконец-то примут закон о возможности продажи электроэнергии частными лицами в сеть, я первый подам заявку на эту функцию, ведь в инверторе достаточно изменить один пункт и всю выработанную, но не потребленную домом энергию, я буду продавать в сеть и получать за это деньги. В общем, это оказалось довольно просто, эффективно и удобно. Готов ответить на ваши вопросы и выдержать натиск критиков, убеждающих всех, что в наших широтах солнечная электростанция – это игрушка.
