Светодиодная лента из чего состоит: Устройство светодиодных лент

Светодиодная лента

   Светодиодные источники света в наше время применяются во множестве различных областей. Светодиодные источники света имеют большое количество различных типов и благодаря таким заметным достоинствам, как надежность, низкое энергопотребление, длительный срок службы, электробезопасность и компактность, сейчас используются повсеместно. Светодиоды постоянно совершенствуются, увеличивается их светоотдача, надежность, и при этом снижается их стоимость, поэтому они становятся все более популярными. Ну а самым распространенным светодиодным источником света по праву можно назвать светодиодную ленту.

   Светодиодная лента представляет собой длинную гибкую печатную плату, на одной стороне которой припаяны светодиоды, а на другой размещена клейкая лента. Светодиодные ленты различаются типом и цветом свечения установленных на плату светодиодов. Самые распространенные типы светодиодов, используемые в светодиодных лентах — SMD 3528 и SMD 5060/5050, отличаются они размерами и количеством кристаллов в них: 3,5х2,8 мм и один кристалл у SMD 3528, 5,0х5,5 мм и 3 кристалла у SMD 5060.

По цвету свечения светодиоды могут быть какого-то определенного цвета, т.е. монохромными (одноцветными): белый, красный, зеленый, синий и другие цвета. И многоцветными: RGB – множество цветов и оттенков, получаемых через смешение трех цветов – красного, зеленого и синего. Отметим, что многоцветные светодиоды производятся только в корпусе SMD 5060/5050, т.к. в них размещается три кристалла разных цветов. Светодиодные ленты выпускаются в нескольких вариантах защиты, они могут быть открытыми, для использования в закрытых сухих конструкциях и помещениях, а также герметичными, которые можно установить на открытом пространстве и подвергать воздействиям пыли и воды. Наиболее защищенный вариант светодиодной ленты можно установить, даже погрузив в воду.

   Светодиодные ленты могут подключаться к управляющим устройствам, таким как диммеры и контроллеры. Диммеры позволяют регулировать яркость свечения монохромных светодиодных лент. Контроллеры могут не только регулировать яркость свечения ленты, но и управлять цветом или цветовой температурой, а также воспроизводить определенные динамические эффекты.

Для подключения к контроллерам предназначены такие светодиодные ленты, как RGB, RGBW, MIX.

   Благодаря вышеперечисленным свойствам, светодиодную ленту можно использовать для огромного количества различных целей практически в любом месте. Она применяется для дизайна интерьеров, оформления фасадов зданий, подсветки мебели, рекламных конструкций, аквариумов, бассейнов, тюнинга автомобилей – и это только малая часть из обширного списка областей применения.

Компания Arlight выпускает широкий модельный ряд светодиодных лент высокого качества, предназначенных для различных целей. Рассмотрим наиболее популярные из них.

Светодиодная лента

Светодиодные ленты со светодиодами SMD 3528, монохромные (одноцветные), могут подключаться к диммеру для регулировки яркости.

• RT-5000 3528 | открытая 12V/24V | герметичная 12V



Модель	RT-5000 3528
Тип светодиодов	SMD 3528
Напряжение питания	12В, 24В
Потребляемая мощность	4,8 Вт/м
Плотность расположения светодиодов	60 шт. /м
Кратность резки	3 светодиода для 12В и 6 светодиодов для 24В
Защита	открытая IP33, герметичная IP65, IP67
Световой поток	420-480 Лм/м

• RT-5000 2x 3528 | открытая 12V/24V/36V | герметичная 12V/24V



Модель	RT-5000 2×3528
Тип светодиодов	SMD 3528
Напряжение питания	12В, 24В, 36В для открытой, 12В, 24В для герметичной
Потребляемая мощность	9,6 Вт/м
Плотность расположения светодиодов	120 шт./м – двойная плотность
Кратность резки	3 светодиода для 12В, 6 светодиодов для 24В, 10 светодиодов для 36В
Защита	открытая IP33; герметичная IP65, IP67
Световой поток	840-960 Лм/м

• RT-5000 2×2 3528 | открытая 24V/36V | герметичная 24V



Модель	RT-5000 2×2 3528
Тип светодиодов	SMD 3528
Напряжение питания	24В, 36В для открытой, 24В для герметичной
Потребляемая мощность	19,2 Вт/м
Плотность расположения светодиодов	240 шт. /м – двойная плотность, два ряда
Кратность резки	6 светодиодов для 24В, 5 светодиодов для 36В
Защита	открытая IP33; герметичная IP65, IP67
Световой поток	1680-1920 Лм/м

   Светодиодные ленты со светодиодами SMD 5060, монохромные (одноцветные) или многоцветные – RGB. Монохромные ленты могут подключаться к диммеру для регулировки яркости, RGB лента управляется с помощью RGB контроллера и меняет цвета и оттенки свечения.

• RT-5000 5060 | открытая 12V | герметичная 12V



Модель	RT-5000 5060
Тип светодиодов	SMD 5060
Напряжение питания	12В
Потребляемая мощность	7,2 Вт/м
Плотность расположения светодиодов	30 шт. /м
Кратность резки	3 светодиода
Защита	открытая IP33; герметичная IP65
Световой поток	480 — 540 Лм/м

• RT-5000 2x 5060 | открытая 12V/24V/36V | герметичная 12V/24V



Модель	RT-5000 2x 5060
Тип светодиодов	SMD 5060
Напряжение питания	12В, 24В, 36В для открытой, 12В, 24В для герметичной
Потребляемая мощность	14,4 Вт/м
Плотность расположения светодиодов	60 шт./м – двойная плотность
Кратность резки	3 светодиода для 12В, 6 светодиодов для 24В, 10 светодиодов для 36В
Защита	открытая IP33; герметичная IP65, IP67
Световой поток	1020 — 1080 Лм/м

• RT-5000 24V 2×2 5060 | открытая 24V/36V

Модель	RT-5000 2×2 5060
Тип светодиодов	SMD 5060
Напряжение питания	24В, 36В
Потребляемая мощность	28,8 Вт/м для двойной плотности, 34,4 Вт/м для повышенной
Плотность расположения светодиодов	120 шт. /м – двойная плотность, два ряда; 144 шт./м – повышенная плотность, два ряда
Кратность резки	3 светодиода для 24В двойной плотности, 6 светодиодов для 24В повышенной плотности, 5 светодиодов для 36В
Защита	открытая IP33
Световой поток	2040-2160 Лм/м для двойной плотности, 2590 Лм/м для повышенной плотности

Светодиодная лента бокового свечения

   Светодиодная лента бокового или по-другому торцевого свечения отличается от обычной тем, что светодиоды расположены вдоль плоскости и светят вбок. Она хорошо подходит для установки в узкие пазы, щели и проемы.

• RS-5000 335 бокового свечения | открытая 12V

Модель	RT-5000 335
Тип светодиодов	SMD 335
Напряжение питания	12В
Потребляемая мощность	4,8 Вт/м
Плотность расположения светодиодов	60 шт. /м
Кратность резки	3 светодиода
Защита	открытая IP33
Световой поток	180-240 Лм/м

• RS-5000 2x 335 бокового свечения | открытая 12V/24V | герметичная 12V/24V



Модель	RS-5000 2x 335
Тип светодиодов	SMD 335
Напряжение питания	12В, 24В
Потребляемая мощность	9,6 Вт/м
Плотность расположения светодиодов	120 шт./м
Кратность резки	3 светодиода для 12В и 6 светодиодов для 24В
Защита	открытая IP 33, герметичная IP65
Световой поток	360-480 Лм/м

Светодиодная лента RGBW

   Светодиодная лента RGBW одновременно несет на себе светодиоды двух типов – RGB и белые. Обычная светодиодная лента RGB может светить только холодным белым цветом, который может подойти не к каждой обстановке. Для случаев, когда необходимо свечение разных цветов, но с возможностью включить теплый или дневной белый свет, создана лента RGBW. Она управляется контроллером RGBW.



• RT-5000 24V RGB-Warm 2×2 | открытая 24V

  Светодиодная лента двухрядная, со светодиодами SMD 5060, RGB + Warm White. Напряжение питания 24В, светодиоды расположены с двойной плотностью, в два ряда, цвет свечения – RGB + теплый белый.

• RT-5000 24V RGB-White 2×2 | открытая 24V

  Светодиодная лента двухрядная, со светодиодами SMD 5060, RGB + White. Напряжение питания 24В, светодиоды расположены с двойной плотностью, в два ряда, цвет свечения – RGB + дневной белый.

Модель	RT-5000 2×2 5060
Тип светодиодов	SMD 5060
Напряжение питания	24В
Потребляемая мощность	32 Вт/м
Плотность расположения светодиодов	144 шт. /м – повышенная плотность, два ряда
Кратность резки	6 светодиодов
Защита	открытая
Световой поток	1300 Лм/м

Светодиодная лента MIX

   Светодиодная лента MIX одновременно несет на себе светодиоды двух типов – холодного и теплого белого свечения. Позволяет выбрать нужную цветовую температуру, например, теплый белый, дневной белый или холодный белый. MIX лента управляется контроллером MIX.

• RT-5000 12V White-MIX 2x SMD 5060 | открытая 12V

Модель	RT-5000 White-MIX 2x SMD 5060
Тип светодиодов	SMD 5060
Напряжение питания	12В
Потребляемая мощность	14,4 Вт/м
Плотность расположения светодиодов	60 шт. /м – двойная плотность
Кратность резки	2 светодиода
Защита	открытая
Световой поток	1020 Лм/м

• RT-5000 12V White-MIX 2x SMD 3528 | открытая 12V

Модель	RT-5000 White-MIX 2x SMD 3528
Тип светодиодов	SMD 3528
Напряжение питания	12В
Потребляемая мощность	9,6 Вт/м
Плотность расположения светодиодов	120 шт./м – двойная плотность
Кратность резки	6 светодиодов
Защита	открытая
Световой поток	840 Лм/м

• RT 5000 24V White-MIX 2×2 SMD 3528 | открытая 24V

Модель	RT-5000 White-MIX 2×2 SMD 3528
Тип светодиодов	SMD 3528
Напряжение питания	24В
Потребляемая мощность	19,2 Вт/м
Плотность расположения светодиодов	240 шт. /м – двойная плотность, два ряда
Кратность резки	6 светодиодов
Защита	открытая
Световой поток	1680 Лм/м

Светодиодная лента TRIX

   Светодиодная лента TRIX схожа с лентой MIX, но отличается от нее тем, что несет на себе светодиоды не двух, а трех типов – холодного, дневного и теплого белого свечения. Позволяет регулировать цветовую температуру от теплого белого до холодного белого. TRIX лента управляется контроллером RGB.

RT-5000 24V White-TRIX 2x | открытая 24V

Модель	RT-5000 White-TRIX 2x
Тип светодиодов	SMD 3528
Напряжение питания	24В
Потребляемая мощность	7,6 Вт/м
Плотность расположения светодиодов	90 шт. /м – двойная плотность
Кратность резки	5 светодиодов
Защита	открытая IP33
Световой поток	630 Лм/м

   Следует указать основные правила монтажа и использования светодиодной ленты. Нужно начать с выбора подходящей ленты, он зависит от целей и места использования.

• Место установки светодиодной ленты. Если лента будет использоваться в сухом, непыльном месте, то подойдет открытая светодиодная лента. Но если есть вероятность попадания влаги, пыли и других частиц, то настоятельно рекомендуется использовать герметичную ленту.
• Яркость и мощность светодиодной ленты. Т.к. светодиоды SMD 3528 состоят из одного кристалла, а SMD 5060 из трех, последние почти в три раза ярче. Яркость также зависит от плотности расположения светодиодов на ленте, чем больше светодиодов, тем мощнее и ярче светодиодная лента.
• Цвет светодиодной ленты. В зависимости от целей использования, можно выбрать монохромную ленту, которая будет светить одним определенным цветом, например белым, красным или синим. Можно выбрать многоцветную светодиодную ленту RGB или ленту с изменяющейся цветовой температурой MIX. Для подключения таких лент понадобятся соответствующие контроллеры.
• Блок питания светодиодной ленты должен быть выбран в соответствии с ее напряжением питания – 12В, 24В, 36В и длиной (потребляемой мощностью).

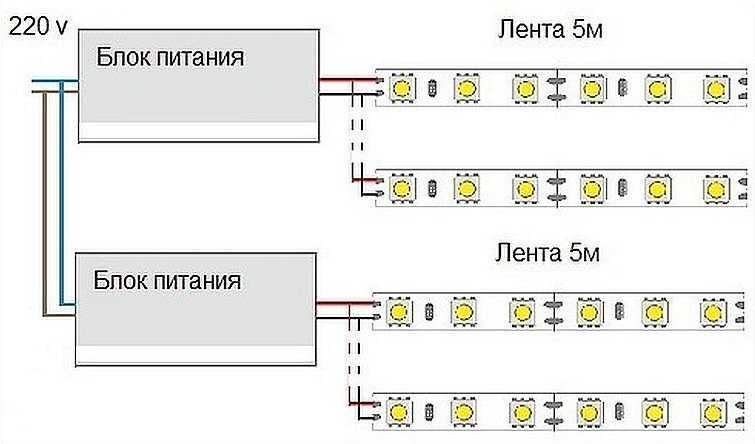

   При установке категорически не рекомендуется подключать более 5 метров светодиодной ленты последовательно – начало одной ленты к концу другой, т.к. токопроводящие дорожки не рассчитаны на такое соединение. При подключении более 5 метров, каждый отрезок ленты подключается непосредственно к блоку питания, т.е. параллельно.

   Мощные светодиодные ленты рекомендуется устанавливать на поверхности, хорошо рассеивающие тепло. При использовании герметичной ленты места соединений и пайки необходимо тщательно изолировать.

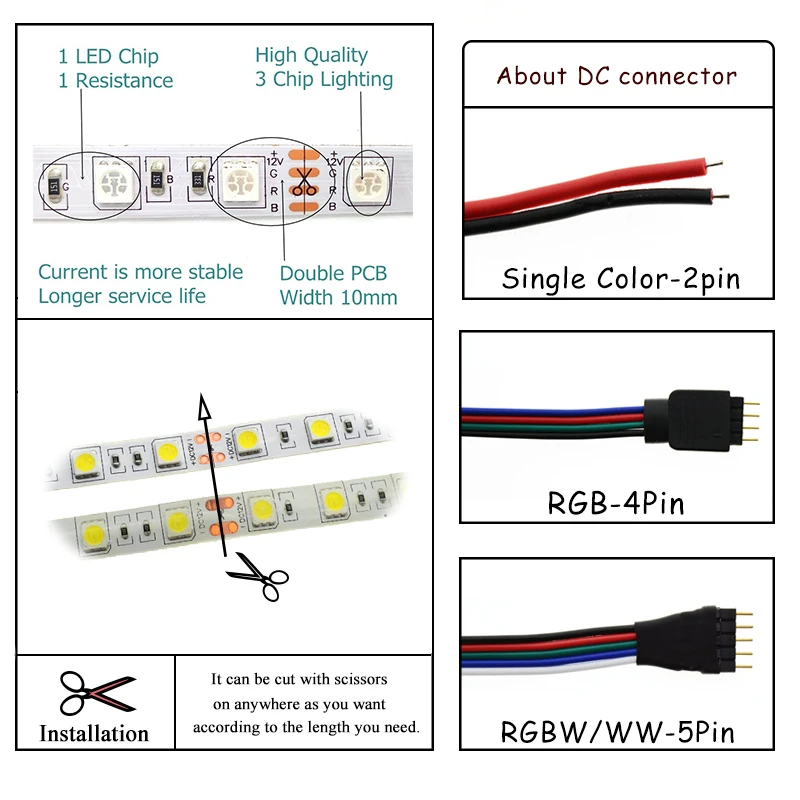

   Разрезать светодиодную ленту нужно в определенных местах, в соответствии с кратностью резки выбранной ленты. Нельзя допускать сильных перегибов ленты.

Устройство светодиодной ленты: важно знать при подключении



Содержание

• Где используется
• Имеющееся разнообразие
• Первая модель
• Вторая модель
• Подключение
• Заключение

За последние годы светодиодная лента прочно заняла свое место на рынке осветительных приборов благодаря целой массе достоинств, которые позволяют использовать ее для создания подсветки в различных сферах человеческой деятельности.

Главным достоинством такого изделия является простота сборки и монтажа своими руками. Но чтобы это сделать, нужно знать устройство светодиодной ленты и принцип ее работы. При этом многие предпочитают делать вместе с ней систему управления для освещения. Разобраться в вопросе устройства изделия постарается помочь эта статья.

Где используется

Контроллер и пульт

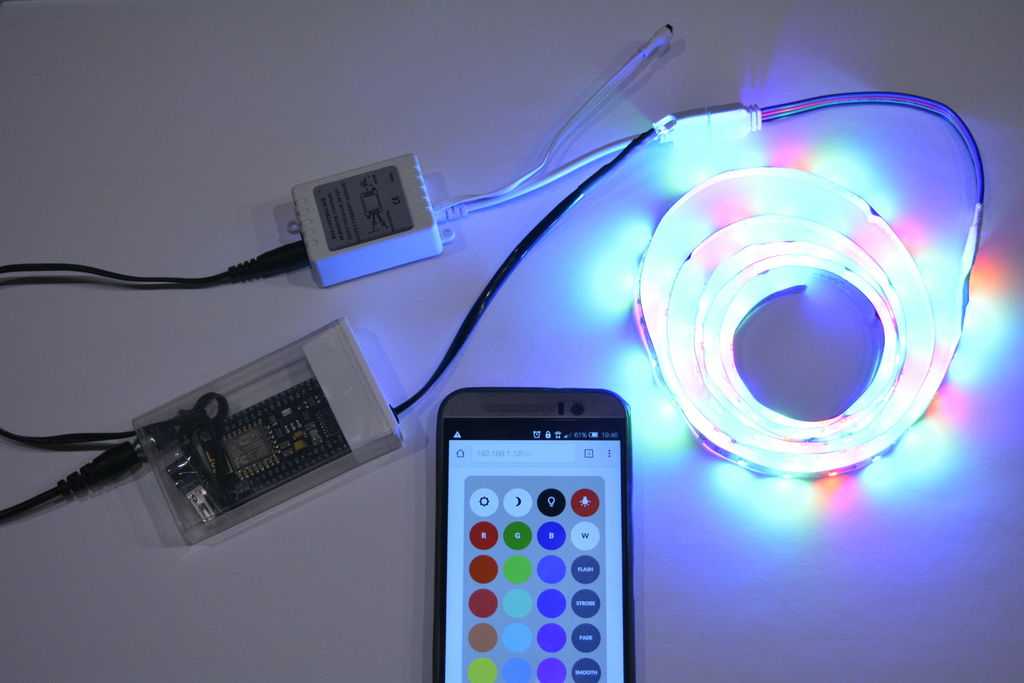

Многие люди для управления системой освещения и создания неповторимой игры света у себя дома очень часто используют светодиодные ленты. Но чтобы система управления с таким источником света заработала, необходимо дополнительное оборудование: контроллер и пульт дистанционного управления.

Сегодня без светодиодной ленты невозможно обойтись в следующих ситуациях:

• создание на потолке скрытой подсветки;
• ночное освещение рекламных щитов и витрин магазинов;
• тюнинг автомобилей;
• ночная подсветка дома;
• создание романтической атмосферы и многое другое.

  Подсветка потолка

Все это разнообразие основывается на широком ассортименте видов такого источника света.

Имеющееся разнообразие

Рынок осветительных приборов сегодня удивляет нас своим многообразием. Но если мы возьмем только ту часть, которая представлена исключительно светодиодными лентами, нам также будет на что посмотреть. На сегодняшний день самыми популярными являются следующие модели:

• SMD 3528;
• SMD 5050;

Кроме этого подобная продукция может иметь разный вольтаж: 12 вольт и 220 вольт. Для подключения изделия в 12 вольт к сети электропитания на 220 вольт обязательно необходимо использовать блок питания. Он позволит без лишних проблем подключить ленту на 12 вольт к стандартной сети в 220 вольт.
Знание того, как устроена лента дает возможность правильного управления ее световым потоком с помощью дополнительного оборудования. Рассмотрим отдельно каждый вид ленты в плане ее устройства.

Первая модель

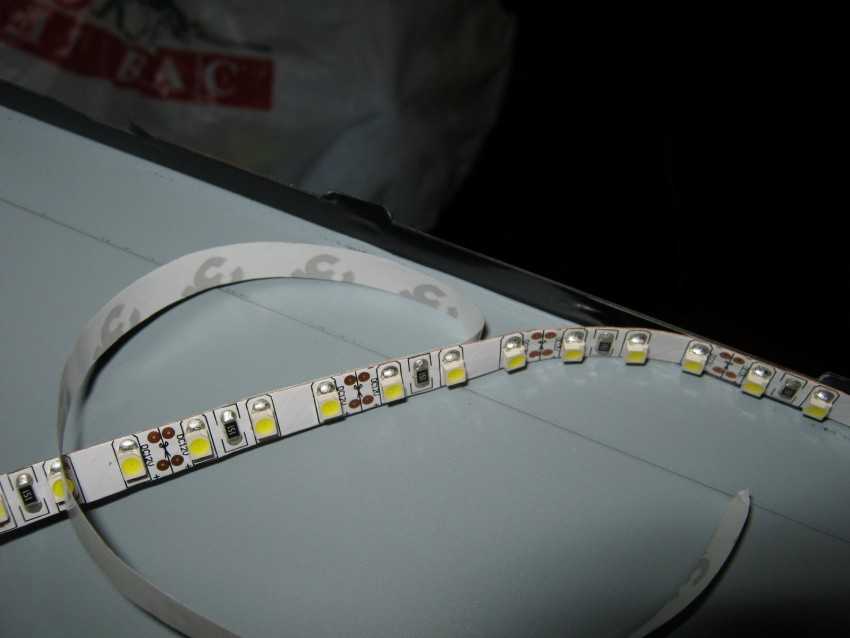

Модель SMD 3528 – одна из самых популярных лент, которые сегодня широко используются в самых разнообразных областях. Устройство такой ленты простое и она легко подключается к блоку питания или контроллеру.
Устройство SMD (SLW) 3528 предполагает размещение в одном метре ленты 30 светодиодов. Они располагаются с интервалом в 33 мм. Схема такого устройства показана ниже.

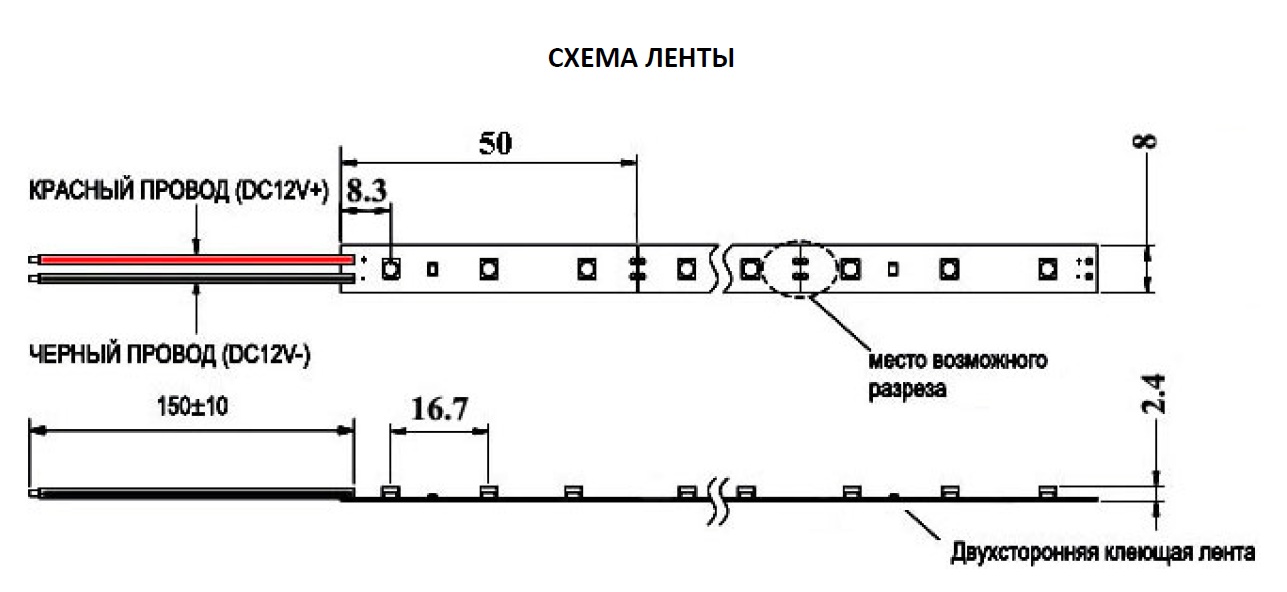

Схема

Каждый светодиод обладает яркостью в 5 Люменов при белом свечении. В результате яркость одного метра SMD 3528 составит 150 Люменов.
Светодиодная лента SMD 3528 может быть дополнительно защищена от негативного воздействия влаги специальным слоем силикона. С такой модификацией она может быть установлена в такие места, как на потолке в ванной комнате или кухне. При этом ее можно использовать даже в воде, например, для подсветки бассейнов.

Обратите внимание! При установке данного источника света необходимо помнить, что нарезку на куски нужной длины следует делать только в специально отведенных для этого местах. Для создания системы управления к ленте в местах контактов нужно будет припаять провода от дополнительного оборудования. Схема подключения здесь такая же, как и при соединении двух отрезков изделия.

Стоит отметить, что места разреза у влагозащищенных моделей SMD 3528 также снабжены силиконовой защитой.
В продаже имеется лента SMD (SLW) 3528 у которой на один метр приходится 60 светодиодов. В этом случае устройство имеет интервал между диодами в 17 мм. Следовательно, такая продукция характеризуется яркостью в два раза большей, чем предыдущий вариант.
Устройство данного типа состоит из следующих частей (схема приведена ниже):

• металлическая подложка;
• 3 провода, которые проходят внутри этой подложки. Из этих проводов один – общий минус»-«, второй – общий плюс «+» и третий – перемычка между светодиодами, входящих в состав блока.

  Схема

Каждый блок содержит три светодиода. Такое устройство обусловлено напряжением питания. При напряжении в 12 вольт на три последовательных соединенных светодиода приходится 4 вольта. Это является номинальным напряжением. Поэтому нарезка ленты происходит блочно – каждые три светодиода.

Вторая модель

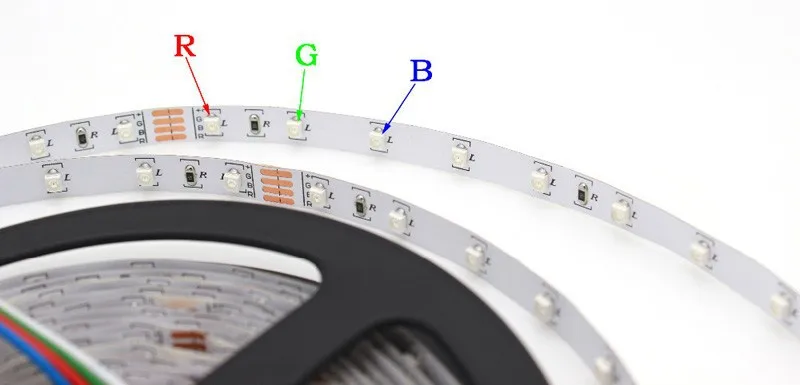

Светодиодная лента модели SMD 5050 имеет совершенно иное устройство, нежели предыдущий вариант. Схема ее устройства имеет следующий вид.

Схема



Лента SMD 5050

Отличие заключается в том, что здесь имеется другое количество диодов. Здесь в одном светодиоде есть три кристалла. Но на этом отличия не заканчиваются, так как кристаллы здесь имеют разное цветовое оформление. В SMD (SLW) 5050 используются три базовых цвета:

• синий;
• красный;
• зеленый.

При этом светиться такое устройство будет одним цветом – соответственно красным, синим или зеленным. Но имеется и еще один вариант – свечение всеми тремя цветами сразу. В такой ситуации свечение получится белого цвета. Для управления яркостью и световым потоком можно использовать дополнительное оборудование. Для управления подключаем контролер и здесь уже можно фантазировать: сделать яркость одного кристалла минимальной, а двух остальных оставить на прежнем уровне и т.п.

Обратите внимание! Используя с лентой SMD 5050 контроллер можно получить световой поток до 16 млн. разнообразных вариаций оттенков.

Если вам нужно организовать подсветку на потолке с помощью SMD 5050, необходимо учитывать яркость свечения ленты. SMD 5050 имеет яркость в 12 люмен. Такая лента выдает яркость в три раза больше, чем можно получить при использовании других видов светодиодной продукции.
Как правило, модель 5050 имеет напряжение во все те же 12 вольт. Поэтому для нее также необходим блок питания для подключения к сети 220 вольт. Но есть модели, которые имеют напряжение в 220 вольт. Здесь блок питания не нужен, так как лента с сетью будут иметь одно напряжение. Но SMD 5050 в 220 вольт используют реже, чем 12-вольтные.

Подключение

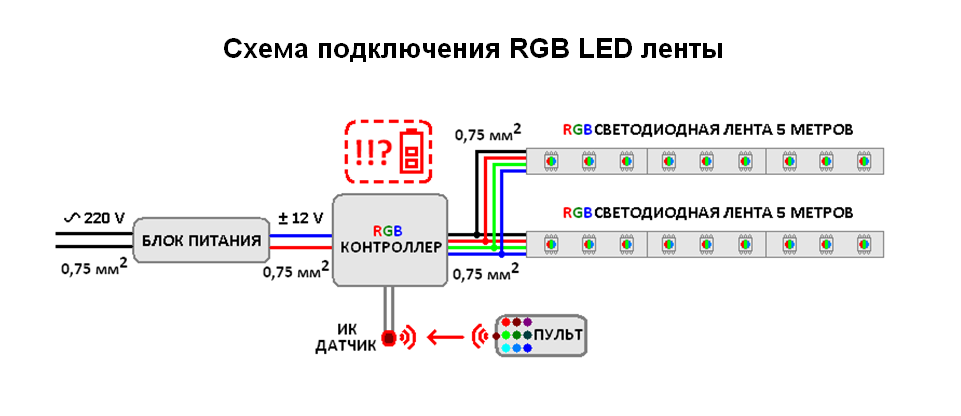

Светодиодные модели SMD 3528 или 5050 подключаются к контроллеру для управления светом по одной и той же схеме, как при подключении 12-вольтной ленты к сети в 220 вольт. В данном случае следует подключить блок питания, который сделает возможным понижение напряжения до 12 вольт Эта схема показана внизу.

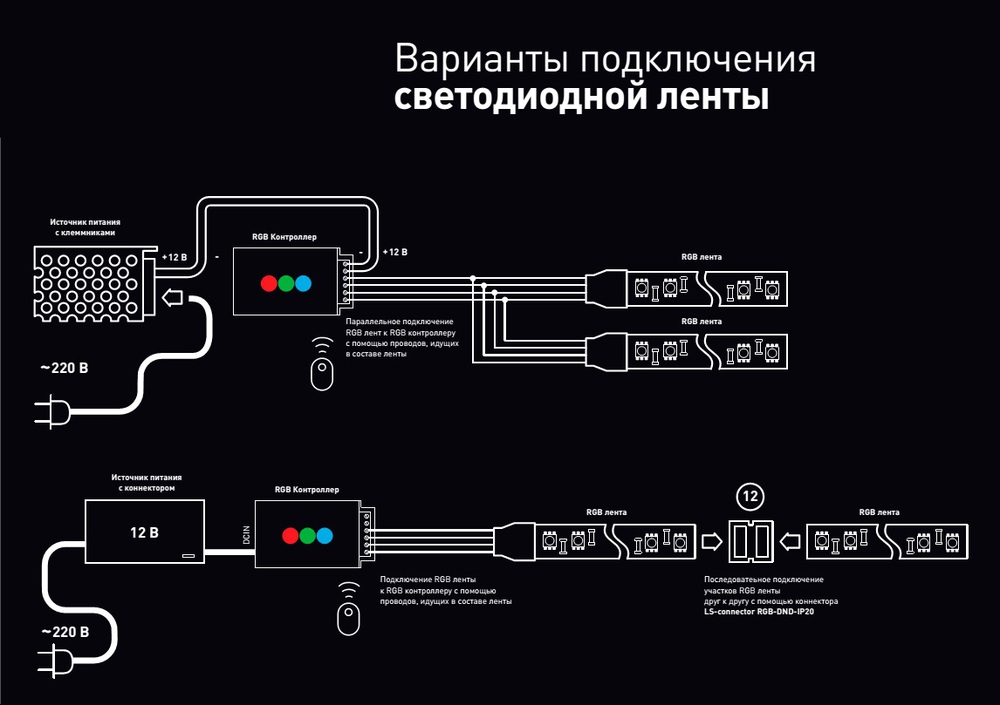

Схема подключения

Место разреза

В мотке изделия идут по 5 метров. Поэтому очень часто их следует нарезать, чтобы прикрепить, например, к мебели. Впоследствии эти кусочки любо соединяются друг с другом, либо прикрепляются к блоку питания (для подключения к сети в 220 вольт) или контроллеру. Поэтому рассмотрение схемы подключения начнем с процедуры подготовки источника света.
Схема подключения реализуется следующим образом:

• отмеряем требуемый участок ленты и отрезаем в строго отведенном для этого месте;

Обратите внимание! Длина требуемого отрезка изделия определяется тем, куда вы намерены его прикрепить.

Припаянные провода

• после разрезания провода, которые следует подключать к источнику света, нужно зачистить на концах;
• к контактным площадкам, которые появились на конце ленты, следует подсоединить провода. Для этого при помощи паяльника и паяльного набора (канифоль и олово) припаиваем провода к контактным площадкам;
• после того как провода, в строгом соответствии со своим знаком («-» и «+»), были припаяны к контактным площадкам, проводим обработку рабочей поверхности;
• затем необходима изоляция контактов. Если изоляция будет плохой, то возникает риск короткого замыкания, и осветительный прибор в дальнейшем будет работать некорректно и недолговечно.

Отдельно стоит отметить, что самым простым способом подсоединения проводов будет использование специального LED коннектора. Это так называемый механический способ.

LED коннектор

Такой коннектор достаточно просто приложить к контактным площадкам (контакты обоих изделий должны обязательно совпадать) и захлопнуть крышку. Вот и все, нет необходимости в работе с канифолью и оловом.

Обратите внимание! Использование LED коннектора – дорогое удовольствие. По цене один такой контакт обойдется вам примерно как полметра светодиодной ленты. А она сама по себе не самое дешевое приобретение.

Поэтому старый способ паяния контактов на сегодняшний день остается более чем востребованным и актуальным.

Заключение

Прежде чем выбирать светодиодную ленту для создания подсветки на потолке или в любом другом месте дома, необходимо четко понимать различия в устройстве двух основных видов светодиодной продукции. При этом также стоит обратить внимание на то, что напряженность источника света и электросети, которая имеется у каждого из нас дома, обычно отличаются. Поэтому вам в этой ситуации понадобится качественный блок питания, а если вы хотите управлять цветом освещения помещений, необходимо дополнительно приобрести контроллер и пульт дистанционного управления.
Соблюдая правила подключения светодиодной продукции обоих типов к блоку питания и контроллеру, вы сможете создать у себя дома неповторимую игру света, красок и теней.



ᐉ Что лучше светодиодная лента или гибкий неон

Общеизвестно, что в современном ремонте освещение играет довольно важную роль. Не будем голословными: сейчас, в отличие от советского периода, даже простая люстра – это уже не только осветительный прибор, а полноценный элемент интерьера. Более того, по задумке многих дизайнеров она может также являться инструментом для расстановки акцентов в помещении.
Однако наш сегодняшний обзор далёк от классики: он будет посвящён сравнительному анализу куда более футуристических типов светотехнических изделий – светодиодным лентам и гибкому неону. У обывателей они оба часто ассоциируются с атмосферой чего-то космического, запредельного, таинственного. Тем не менее, в реальной жизни светодиоды сейчас встречаются всё чаще, а сфера их применения становится достаточно приземлённой.

Общие технические данные

Начнём с простого.  Светодиодная лента по своей сути является единой печатной платой на гибкой основе. При этом на ней с определённым интервалом закрепляются сами светодиоды. Ширина и толщина ленты может варьироваться в зависимости от марки изделия, а необходимую длину определяет сам потребитель. При изготовлении ленту обычно бухтуют в рулоны кратно пяти метрам.

Гибкий неон по своей сути и функциональности довольно близок к ленте, но отличается по конструктивному исполнению. Для его изготовления используют полимерный канал-трубку (например, из разновидности ПВХ), который благодаря своим оптическим свойствам реализует сразу две функции. С одной стороны, прозрачность трубки обеспечивает прохождение требуемого количества света, а с другой – полимер немного скрадывает эффект от точечного размещения светодиодов, что даёт более равномерное свечение. Подобный неон также называют «flex». Бобины со светодиодным неоном обычно имеют длину 100 метров погонных.

Как светодиодная лента, так и гибкий неон могут иметь монохромное свечение (один цвет) или разноцветное RGB, из которого можно сформировать практически любой требуемый оттенок. Цветовая температура также может варьироваться – обычно в пределах от 2700 К до 10000 К.

Сравнение по принципам подключения и сборки

Сборка участка цепи светодиодной ленты

Наиболее полный комплект для формирования работоспособного участка ленты состоит из четырёх элементов: блока питания, контроллера, диммера и усилителя. По уровню рабочего напряжения ленты разделяются на два следующих типа.

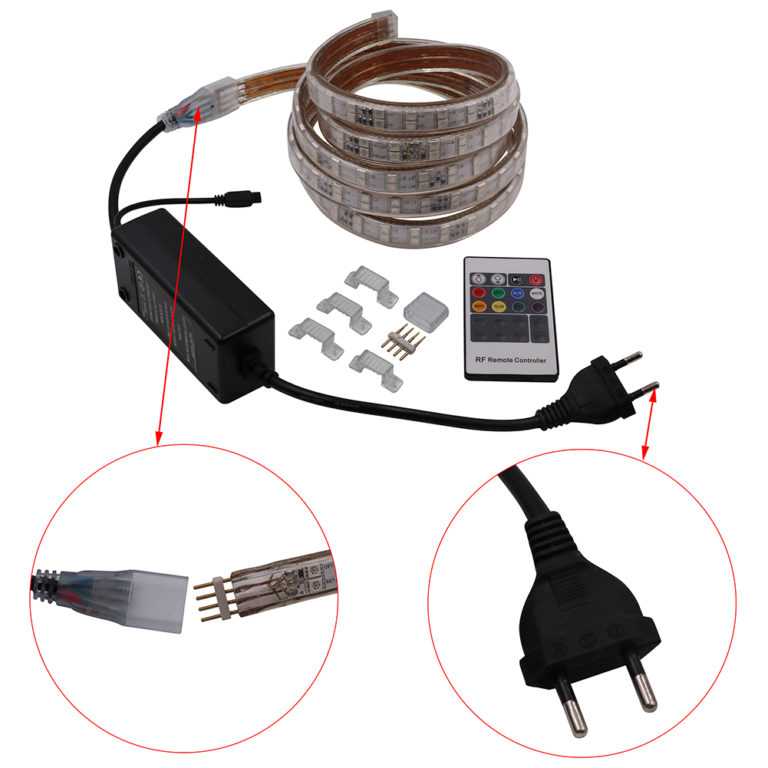

Первый тип лент может подключаться через выпрямитель к сети напряжением 220 В. Делается это посредством кабеля питания, который, в сущности, и выполняет функцию диодного моста. Таким образом, этот тип светодиодных лент заметно проще при подключении – фактически, он работает при 220 В постоянного тока, локально полученных преобразованием из переменного сетевого.
Ко второму типу принадлежит светодиодная лента 12v, требующая для работы 12 В постоянного тока, а потому нуждающаяся в полноценном блоке-преобразователе для включения в стандартную электросеть. Подбор такого блока осуществляется исходя из значения номинальной мощности данной ленты и её протяжённости. Кроме того, у специалистов принято давать запас по мощности на 20%.

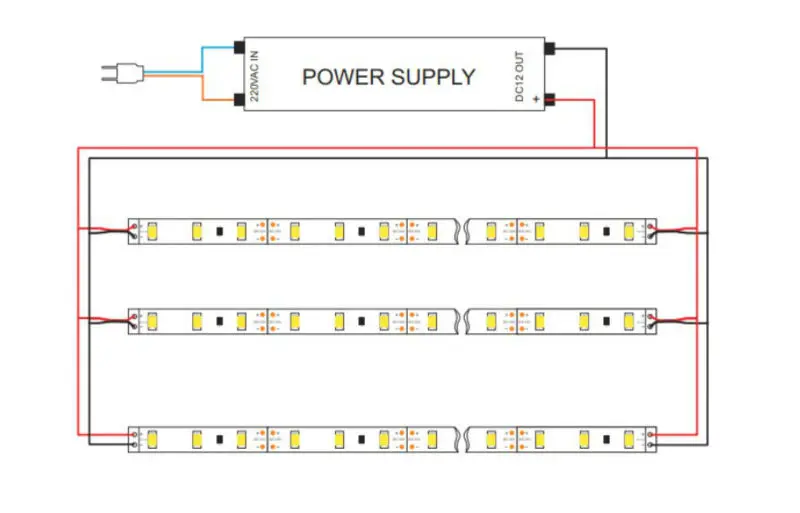

К одному блоку питания разрешено подключать любое требуемое количество отрезков светодиодной ленты при соблюдении того условия, что их совокупная мощность не превысит расчётную мощность БП. При задействовании нескольких достаточно коротких лент с привязкой к одному блоку питания, их стоит подключать параллельно. Если же включить в цепь последовательно более 5 метров ленты, её свечение будет неравномерным. Кроме того, это несёт дополнительные опасности: при увеличении длины фрагмента ленты, сопротивление растёт прямо пропорционально, а само изделие излишне нагревается, из-за чего сокращается срок его службы.

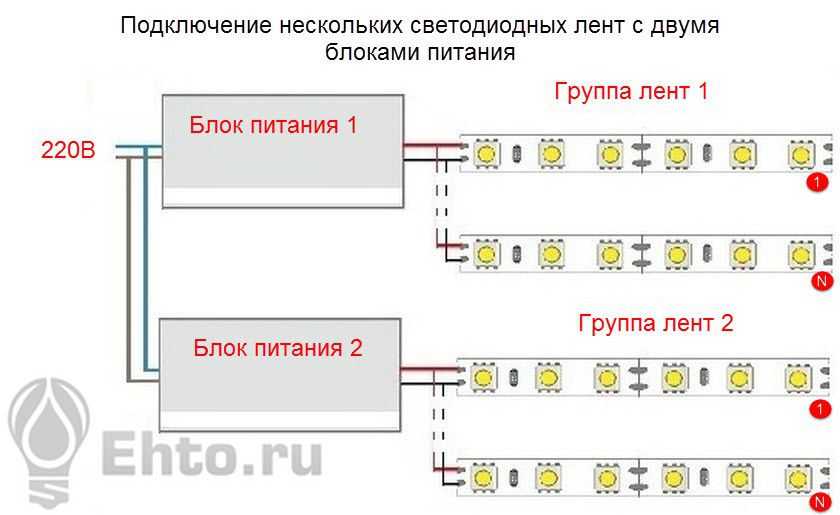

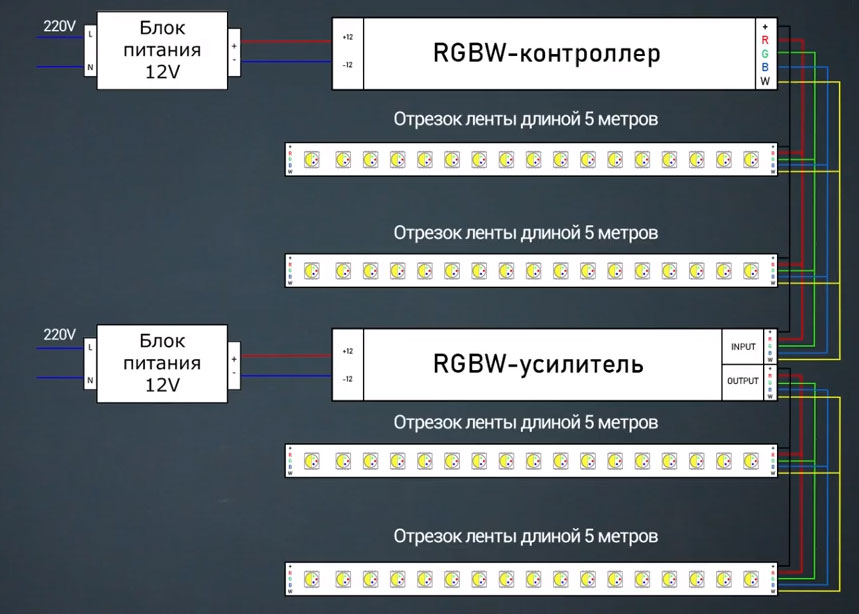

При подключении нескольких лент наиболее корректно к одному блоку присоединять по одному изделию. Превышение расчётного предела сулит неприятности, и сиюминутная экономия потребителя на БП может в дальнейшем ударить по его кошельку гораздо более заметно.
В прилагаемой производителем документации указывается удельное потребление тока на 1 метр ленты. В случае, если совокупное значение по току выше допустимого выходного значения, необходимо разбить ленты на насколько групп, каждая из которых будет присоединена к собственному БП.
В самых первых моделях светодиодных лент яркость регулировалась по сложной зависимости при помощи переменного резистора. Сейчас же регулировка яркости свечения монохромной ленты осуществляется при помощи диммера. Импульсный ток задаёт частоту мерцания, а человеческий глаз распознаёт это как видимую яркость. Чем ниже частота, тем более тусклым человек сочтёт свет.
Чтобы управлять оттенком многоцветного свечения было легче, применяются оптимизированные контроллеры RGB. С их помощью устанавливается требуемая интенсивность для светодиодов каждого базового цвета. Для облегчения взаимодействия с контроллером используются пульты дистанционного управления.

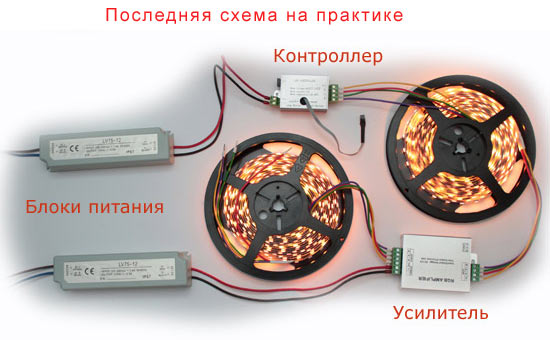

Наконец, усилители используются для повышения эффективности передачи сигналов контроллера и диммера, а также такого увеличения мощности сигнала от управляющих устройств, которое не выходило бы за рамки ограничений для БП по выходному току.
Резюмируем: выходные мощности БП, контроллера и диммера должны быть равны или превышать значение тока, который потребляет сама светодиодная лента. Если же это потребление ощутимо выше, число блоков питания следует увеличить, а всю схему подключения по мере необходимости дополнить усилителями.
Монтаж светодиодной ленты сводится к тому, чтобы закрепить её на любую подходящую основу при помощи специального крепежа на тыльной стороне или клеевой полоски. В последние годы на обратную сторону ленты производителем заранее наклеивается полоса двухстороннего скотча.

Сборка участка цепи из гибкого неона

Принцип подключения светодиодного неона достаточно прост и предельно похож на сборку светодиодной ленты. Для осуществления этой процедуры понадобятся блоки питания, коннекторы, соединительные муфты, а также заглушки и трубка-термоусадка.
По аналогии со светодиодными лентами, гибкий неон также разделяется на два типа. Первый работает при постоянном токе 220 В, а второй – при 12 В, преобразованном из сетевого переменного 220 В.
Вначале отрезается фрагмент шнура длиной, близкой к необходимой, но не столь произвольно, как на ленте. На трубке заранее наносятся метки, где можно безопасно резать, не рискуя повредить электрическую цепь диодов. Интервал меток может составлять 2,5 см для неона, рассчитанного на 12 В, и 1 метр – для неона 220 В.
С одной стороны шнура устанавливается заглушка, а рабочий конец зачищается от изоляции и подключается необходимым способом. Неон на 220 В можно подключить единым изделием через кабель питания, как и светодиодную ленту, если длина требуемого фрагмента не превышает 50 м. Для неона 12 В ограничение по длине единого отреза составляет 20 м. Для его подключения потребуется только коннектор и блок питания с заранее известной мощностью. Чтобы обеспечить безопасность соединений на подобные места рекомендуется надевать термоусадочную трубку и герметизировать ею разрыв цепи.
Блок питания здесь также выбирается пропорционально длине отрезка и с запасом, но уже не на 20%, а на 25-30%. Подключение контроллера для многоцветного неона осуществляется по той же схеме, но с использованием клеммы на четыре гнезда (RGB + фаза). Как правило, во всех современных контроллерах есть режим диммирования.
Для монтажа гибкого неона на стене сначала закрепляется пластиковый или алюминиевый профиль. Затем шнур укладывается в образовавшиеся дорожки и фиксируется к подложке. Выводы с типовыми коннекторами подключаются к блокам питания.

Преимущества светодиодных лент и гибкого неона

Начнём с того, что гибкий неон и светодиодные ленты в любом случае остаются понятиями родственными, а потому и рассматривать их также следует в совокупности. Кроме того, даже их сравнивать логичнее не столько между собой, сколько с другими видами светотехнических изделий.

Среди их позитивных качеств:

• гибкость;
• удобство при подборе нужной длины благодаря кратности реза;
• возможность применения на открытом воздухе при разной погоде;
• многоцветность;
• надёжность;
• расширяемость.

Если с первыми четырьмя характеристиками всё совершенно очевидно и следует из названия, то последующие мы раскроем более полно.
По показателю надёжности светодиоды практически не имеют конкурентов. Светодиодные ленты и гибкий неон, безусловно, не могут прямо конкурировать с лампами накаливания, поскольку используются для других целей, однако по сроку службы несомненно их превышают.
Что касается расширяемости, то совершенно очевиден потенциал гибких осветительных изделий в сравнении с точечными светильниками, увеличение количества которых невозможно без проведения дополнительных монтажных работ.

Заключительное сравнение

В качестве итога предлагаем от лица потребителя рассмотреть два гипотетических образца светодиодной ленты и неона.

1. При прочих равных на первом месте всегда стоит ценовой фактор. Принимая, что два образца наших изделий произведены одним брендом и имеют предельно близкие характеристики, лента всегда будет дешевле.
2. Для наружных работ гораздо лучше применять гибкий неон, поскольку степень его защищённости обычно в разы выше, чем у светодиодной ленты. Герметичный шнур выдержит и жару, и холод, и влагу, и перепады температур без образования конденсата во внутренних поверхностях (в первую очередь, потому что их у него и нет как таковых).
3. С точки зрения возможности изгиба в трёх плоскостях лента уступает гибкому неону. Её можно согнуть только в одну сторону, а к тому же она плоска и несимметрична при декорировании округлых объектов.
4. По типу используемых в ленте и светодиодном неоне диодов их параметры примерно равны. В зависимости от марки и модели, производитель может задействовать весьма качественные диоды с ярким и ровным свечением. Тем не менее, для человеческого взора при оптическом равенстве светового потока ярче будет казаться именно свет ленты.

Как можно понять, дать универсальное заключение о том, что лучше, а что хуже – попросту невозможно. Всё зависит от назначения и потребностей. Светодиодная лента применяется чаще всего внутри бытовых помещений: для освещения частей кухни, кладовок, скрытой подсветки пола или потолка, ступеней. Неоновые же изделия традиционно используют в рекламных целях: для оформления рекламных вывесок, праздничной иллюминации, контурирования памятников и пр. В связи с этим могут меняться приоритеты конечного потребителя, а фактор цены вовсе меркнуть, поскольку крупные работы оплачивает не маленький домашний бюджет, а целое предприятие.
Узнать больше по этому поводу, ознакомиться с существующим ассортиментом светодиодных лент и гибкого неона, а также получить связанную с ними консультацию Вы можете на сайте интернет-магазина «5watt».

Что нужно знать о подложках для гибких светодиодных лент

Когда вы смотрите и сравниваете типы гибких светодиодных лент, вы, вероятно, обращаете внимание на цветовую температуру, количество светодиодов и правильный выбор источника питания для вашей покупки. Но подумали ли вы, на чем установлены светодиоды и как они все подключены? Сегодня мы подробно рассмотрим подложку светодиодной ленты и то, как некоторые упущенные из виду характеристики и качество материала могут повлиять на производительность светодиодной ленты.

Какую роль играет подложка светодиодной ленты?

Подложка светодиодной ленты представляет собой печатную плату, на которой установлены светодиодные чипы. В дополнение к обеспечению физической структурной основы светодиодной ленты подложка также обеспечивает подачу электроэнергии через свои схемы, а также жизненно важный путь для отвода тепла.

Структура и материалы гибкой подложки для светодиодной ленты

Наиболее популярной формой светодиодной ленты является гибкая подложка, которая продается в 16-футовых катушках. Используемый тип подложки широко известен как технология гибких печатных схем (FPC). Гибкая электроника существует уже некоторое время, и она чрезвычайно полезна в электронике с узкими или изогнутыми поверхностями.

Гибкие светодиодные ленты основаны на этой существующей технологии и используют те же базовые свойства подложки. Чаще всего они будут использовать полиимид (также известный как PI) в качестве предпочтительного материала.

Несмотря на свою гибкость, полиимиды обладают превосходной прочностью и термостойкостью. Таким образом, полиимидный материал имеет решающее значение для обеспечения как гибкости, так и структурной целостности светодиодных лент.

Начиная со слоя меди, который выступает в качестве базовой цепи, один слой сердцевины и два внешних слоя полиимидного полимера, такого как каптон, наносятся с обеих сторон с помощью специального эластичного клея. Эти внешние полиимидные слои широко известны как «покрытие» и могут быть различных цветов. Как правило, белый цвет выбирается, чтобы максимизировать отражательную способность.

Три слоя полиимида обеспечивают медному слою защиту и структурную целостность. Однако есть небольшие области, где медь должна оставаться открытой, чтобы светодиоды и другие компоненты могли установить электрический контакт.

Наконец, на обратную сторону светодиодной ленты наклеивается слой двустороннего скотча. Чаще всего для этой цели используется двухсторонний клей 3M 200MP.

Светодиодная лента с прозрачным покрытием и клеем 3M видимая:

Светодиодная лента с белым покрытием:

Вес меди имеет значение

Одним из важнейших аспектов любой электронной схемы является выбор меди. Качество и чистота меди, используемой для электронных схем, по большей части стандартизированы, но ее толщина может значительно различаться. Хотя мера толщины, унции (oz), обычно используется для описания толщины медного слоя (техническое определение основано на количестве меди в унциях, которое потребуется для достижения определенной толщины более 1 кв. фута).

При выборе светодиодной ленты обратите внимание на толщину меди. Специально для светодиодных лент большей мощности мы рекомендуем не менее 2,0 унций, а в идеале 3,0 унции и выше. При прочих равных условиях толстая медь лучше по следующим причинам:

1) Более толстая медь означает, что через схему светодиодной ленты может проходить больше электричества. Недостаточное количество меди может привести к более высокому электрическому сопротивлению и накоплению тепла, что в конечном итоге приведет к падению напряжения и даже к преждевременному выходу светодиода из строя.

2) Чем толще медь, тем быстрее рассеивается тепло. Чем быстрее тепло, выделяемое светодиодами, может передаваться в окружающую среду, тем лучше светодиоды будут работать и служить дольше. Медь является отличным проводником тепла, поэтому более толстый слой значительно облегчает отвод тепла от светодиодов.

Гибкие светодиодные ленты плохо рассеивают тепло

Существенным недостатком гибких подложек для светодиодных лент является их относительно низкие тепловые характеристики. Если мы посмотрим на показатели теплопроводности, каптон (полиимид) составляет 0,12 Вт/м·К, а клейкий материал 3M – 0,18 Вт/м·К.

Для сравнения, алюминий и медь имеют значения теплопроводности 205 и 385 Вт/м·К, а диэлектрический слой в печатных платах с металлическим сердечником может достигать 2,0 Вт/м·К. При оптимальной конструкции с тепловыми отверстиями теплопроводностью двухслойной печатной платы FR-4 можно практически пренебречь, поскольку тепло может передаваться непосредственно к задней стороне меди.

Тут мало что можно сделать, но большинство продуктов со светодиодной лентой спроектированы так, чтобы они не перегревались. Недостатком является просто то, что светодиодные ленты могут быть ограничены в их способности работать с большей нагрузкой просто потому, что тепло не может отводиться достаточно быстро. Вы можете думать об этом как о двигателе Феррари, который не может работать на полную мощность из-за радиатора с ограниченной эффективностью.

Лучший способ решить проблемы с перегревом — рассмотреть возможность перехода на конструкцию FR-4 или MCPCB. К сожалению, это потребует от вас отказа от функции гибкости, но значительно улучшит ваши тепловые характеристики.

Кроме того, проверьте толщину медных дорожек, так как вы можете потреблять много электроэнергии из-за повышения температуры в виде сопротивления цепи. Если вы не можете улучшить характеристики меди, возможно, вам придется сократить количество светодиодов, подключенных к одной светодиодной ленте.

В качестве альтернативы, вы можете просто искать большую яркость на фут — в этом случае, если у вас достаточно места в экструзии или бухте, простое удвоение количества светодиодных лент (например, 2 ряда параллельно) может часто достигать 2-кратный эффект яркости, который вы ищете.

Other Posts

Внутренняя схема светодиодной ленты и информация о напряжении

В этой статье рассматривается внутренняя схема и работа светодиодной ленты. Эта информация… Подробнее

Использование светодиодной ленты 12 В в системе 24 В

Возможно, вы знакомы с различиями между системами постоянного тока 12 В и 24 В и различными … Подробнее

В чем разница между светодиодами типы пакетов, такие как 3528, 5050 и 2835?

При поиске светодиодной продукции вы можете встретить различные 4-значные обозначения типов светодиодов. Когда вы впервые сталкиваетесь с этим кодом… Подробнее

Когда и зачем светодиодам нужны токоограничивающие резисторы?

Если вы работаете с какой-либо схемой, включающей светодиоды, вы, возможно, сталкивались с предупреждениями или рекомендациями всегда использовать ограничитель тока.

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Накладные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, смонтированные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры для светодиодных лент

Диммеры и контроллеры для регулировки яркости и цвета системы светодиодных лент.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из прессованного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Как сделать светодиодные ленты: полный процесс

Светодиодные ленты быстро становятся популярным выбором для освещения коммерческих, жилых и промышленных помещений. Это потому, что они эффективны, просты в установке и требуют минимального обслуживания. Вы можете настроить светодиодные ленты любой формы и размера, чтобы использовать их для освещения практически любого пространства.

Источник: Shutterstock

Что такое светодиодная лента?

Светодиодная лента представляет собой гибкую печатную плату с набором SMD-светодиодов (светоизлучающих диодов) и резисторами, прикрепленными к ней. Светодиодные ленты также известны как ленточные светильники или ленточные светильники. Они могут быть заполнены как аналоговыми, так и цифровыми светодиодами и могут излучать белый свет, а также свет любого другого цвета.

Светодиодные ленты на 80% эффективнее обычных ламп накаливания. Они выделяют очень мало тепла, которое легко рассеивается, и в них нет ртути. Сами по себе они могут показаться очень маленькими, но вместе они могут излучать огромное количество света, способного осветить любое пространство.

Характеристики светодиодных лент

Вот список характеристик, которые делают светодиодные ленты идеальным вариантом для освещения ваших домов, офисов, автомобилей и т. д.:

Процесс производства светодиодных лент

По мере того, как светодиодные ленты становятся все более популярными, процесс их изготовления также становится более упорядоченным. Светодиодные ленты в основном представляют собой печатные платы (PCB), которые свариваются вместе, чтобы получить нужную длину. В печатных платах используется процесс сборки технологии поверхностного монтажа (SMT) для монтажа светодиодов и других компонентов на плату.

Используя процесс PCBA, мы можем настроить ваши светодиоды на уровне печатной платы в соответствии с вашими конкретными потребностями в освещении. Мы также проводим контроль качества в конце каждого этапа, чтобы убедиться, что наш продукт соответствует требованиям. Вот посмотрите, как работает этот процесс:

Этап 1: Производство светодиодной ленты

Первым этапом производства светодиодной ленты является размещение светодиодов и других компонентов на катушке. Размещение всех компонентов, включая светодиоды и резисторы, на катушке обеспечивает эффективную склейку на плате позже в процессе.

В Elstar мы используем сложное оборудование для фиксации светодиодных пластин на катушке. Мы располагаем эти пластины в правильном порядке, чтобы их можно было склеить на следующем этапе процесса. Пластины фиксируются с помощью проволочных креплений. Мы используем техническое золото 9 пробы.Чистота 9,9999% для обеспечения долговечности соединения.

Спектрофотометр автоматически сортирует светодиоды по току, напряжению и цвету. Это помогает соединять светодиоды с одинаковыми характеристиками на одном барабане. Когда светодиодные катушки или ленты готовы, мы запечатываем их в вакуумные пакеты, чтобы защитить их от пыли и влаги.

Тесты качества:

После изготовления рулонов мы подвергаем их процессу запекания для осушения перед помещением в вакуумные пакеты. Мы также делаем сопоставление светлых цветов, чтобы сохранить постоянство света. Каждая катушка также проходит ручную микроскопическую проверку, чтобы обеспечить правильное размещение пластин.

Шаг 2: Печать паяльной пасты

Следующим шагом в производстве светодиодных лент является подготовка печатной платы для наклеивания на нее светодиодных компонентов. Это достигается с помощью процесса, называемого трафаретной паяльной пастой.

Паяльная паста представляет собой сероватое вещество, содержащее крошечные шарики металлов, называемые припоями. Шары изготовлены преимущественно из стали с примесями серебра и меди. Эта паста наносится на печатную плату в местах установки компонентов.

Источник: Shutterstock

Ранее это делалось вручную, но благодаря достижениям в области технологий теперь этот этап выполняет специализированная машина. Очень важно нанести паяльную пасту точно в места крепления компонентов и в точном количестве.

Механическое крепление используется для удержания печатной платы и трафарета на месте. Тем временем аппликатор наносит точное количество припоя на каждое намеченное место на печатной плате. Затем машина равномерно распределяет паяльную пасту по печатной плате. После снятия трафарета на намеченные места наносится ровный слой паяльной пасты.

Шаг 3: Размещение компонентов

После нанесения паяльной пасты установка для поверхностного монтажа размещает компоненты на предназначенных для них местах на печатной плате. Светодиоды на катушке размещаются на печатной плате с помощью роботизированного устройства, такого как робот-манипулятор, который размещает каждый компонент именно там, где он должен быть.

Раньше этот процесс выполнялся вручную, но это приводило к проблемам с контролем качества. С тех пор станки SMT оснащены специальными устройствами, которые обеспечивают правильное размещение компонентов.

Мы используем высокотехнологичные японские станки SMT, которые помогают нам поддерживать наши высокие стандарты и качество.

Шаг 4: Пайка оплавлением

Теперь, когда припой и компоненты размещены на печатной плате, необходимо убедиться, что они остаются там. Это делается путем прохождения печатной платы через процесс, называемый пайкой оплавлением.

Печатная плата вместе с наклеенными компонентами помещается на конвейерную ленту. Этот ленточный конвейер доставляет плату в печь оплавления. Эта печь похожа на коммерческую печь для пиццы. Он состоит из ряда нагревателей, которые постепенно нагревают печатную плату, пока она не достигнет температуры 250 градусов Цельсия (480 градусов по Фаренгейту).

Источник: Shutterstock

При этой температуре плавятся припои внутри паяльной пасты. Как только они расплавятся, конвейерная лента перемещает печатную плату дальше через печь, где ряд охладителей снижает температуру. Это постепенное снижение температуры снова затвердевает припоем. Это создает постоянную связь между светодиодными компонентами и печатной платой.

Проверка качества:

После процесса оплавления пришло время протестировать наши светодиодные ленты. Мы тестируем каждую ленту, чтобы убедиться, что яркость светодиодных лент, цвет и другие характеристики соответствуют заявленным.

Этап 4: Сварка

Светодиоды выходят из оплавления в виде полос длиной 50 см. Затем их сваривают, соединяя одну полосу с другой. Полосы теперь соединяются вместе с помощью современного оборудования, такого как роботизированная сварочная рука, до любой длины, которую вы хотите, поэтому стоимость сварочного робота также необходима для надежных производителей светодиодов для обеспечения качества полос.

Проверка качества:

После сварки светодиодных лент мы проводим еще одну серию тестов, чтобы убедиться, что ленты работают так, как было обещано. Проверка освещения подтверждает, что на лентах нет незакрепленных цепей. Другие оптические и электрические тесты проводятся, чтобы убедиться, что светодиодные ленты соответствуют всем нашим стандартам и всем вашим требованиям.

Этап 5: Старение и гидроизоляция

Сваренные светодиодные ленты проходят процесс старения для проверки их характеристик. Светодиодные ленты включаются на 12 часов подряд, чтобы проверить, будут ли они работать без сбоев. Этот тест помогает нам проверить качество светодиодных лент и устранить любые проблемы.

Источник: Shutterstock

Светодиодные ленты также проходят процесс гидроизоляции для увеличения срока их службы. Этот процесс требует покрытия светодиодной ленты силиконом, пластиком или и тем, и другим. Вы можете использовать для этого машину или выбрать ручное покрытие.

В Elstar мы используем как машинную, так и ручную проверку, чтобы убедиться в равномерном покрытии светодиодных лент. Светодиодные ленты Elstar 5730, 3528, 3014 водонепроницаемы, что позволяет без забот украшать жилище.

Проверка качества:

Проверка поверхности проводится на каждой светодиодной полосе, чтобы убедиться в ее качестве и производительности.

Шаг 6: Наклеивание ленты и упаковка

После того, как светодиодные ленты пройдут все проверки качества, мы наклеим на их обратную сторону ленту 3M. Это позволяет клиентам легко устанавливать светодиодные ленты в любом месте. Мы используем качественный скотч 3М, который легко приклеивается ко всем поверхностям.

Последний шаг — упаковка светодиодных лент и отправка их вам.

Проверка качества:

Наша последняя проверка качества — выборочная проверка светодиодных лент, готовых к упаковке. Это помогает нам поддерживать высокие стандарты качества.

Факторы, влияющие на качество светодиодных лент

Качество светодиодных лент зависит от их качества. Проблема в том, что вы не можете точно сказать о качестве полоски, пока не начнете ее использовать. Вот почему так важно покупать светодиодные светильники у проверенного производителя светодиодных лент.

Вот некоторые из факторов, влияющих на качество светодиодных лент:

В печатной плате используются медные провода, чтобы обеспечить бесперебойную подачу тока ко всем компонентам, установленным на ней. Качество используемого медного провода может повлиять на работу светодиодной ленты.

Если медный провод слишком тонкий, ток не сможет проходить по нему, и ваши светодиодные ленты могут не работать или страдать от падения напряжения. Низкокачественная медь также может вызвать помехи в протекании тока и повлиять на работу вашей светодиодной ленты.

Люминофор используется в светодиодах для увеличения флуоресценции света. Это необходимо для получения чистого белого света, яркого и незапятнанного. Некачественный люминофор может сделать ваши светодиодные лампы более тусклыми. Это также может привести к тому, что цвет будет не таким чистым.

Важно отметить, что люминофор деградирует со временем и при использовании. Но качественный люминофор дольше сохраняет свою структуру, благодаря чему ваши светодиодные ленты будут ярко светить долгие годы.

• Размещение компонентов

Очень важно, чтобы компоненты светодиодов, размещенные на печатной плате, находились на своих местах. В противном случае светодиодная лента просто не будет работать. Поэтому выбор правильных устройств, таких как робот для захвата и размещения, также важен.

Еще одна ошибка — объединение светодиодов разного размера на одной полосе. Это снижает эффективность полоски и ускоряет вырождение люминофора. Различные светодиоды обычно комбинируются, чтобы светодиодная лента выглядела ярче при меньших затратах. Но эти светодиодные ленты не служат долго и в конечном итоге обходятся вам дороже.

• Качество компонентов

Качество компонентов является очень важным фактором, от которого зависит качество ваших светодиодных лент. Светодиодные ленты с качественными светодиодами, резисторами и печатными платами выделяются на фоне остальных. Они не только работают лучше, но и служат дольше.

Светодиоды низкого качества имеют проблемы с цветовой стабильностью и быстрее гаснут. Неисправные резисторы и печатные платы влияют на протекание тока и могут привести к нагреву светодиодных лент.

Вывод

Светодиодные ленты хорошего качества могут стать универсальным решением для ваших потребностей в освещении. Всегда полезно провести исследование, прежде чем принимать решение о покупке. Если вы хотите узнать больше о наших светодиодных лентах и ​​профиле светодиодных лент или у вас есть другие вопросы, не стесняйтесь комментировать. Наша цель – предоставить высококачественные решения для светодиодного освещения, которые прослужат вам долгие годы!

100+ Гибкие светодиодные ленты, светодиодные ленты, светодиодные ленты-Lightstec

Светодиодные ленты изготовлены из светодиодных чипов, FPCB/ALUMINUM PCB/FR-4/CME-3, сопротивление, емкость, IC, силиконовый клей, силиконовая трубка, материал ПВХ, лента 3М, провода.

Из-за внешнего вида, похожего на ленту, поэтому он называется светодиодной лентой/светодиодной лентой/светодиодной лентой/светодиодной полосой.

На тыльной стороне есть скотч 3M, можно приклеивать практически ко всем поверхностям. А у некоторых есть зажимы, которые можно закрепить на поверхности, где не подходит лента 3M.

Сколько видов светодиодов используется в светодиодных лентах?

В светодиодных лентах используется много светодиодов. Теперь у Lightstec есть SMD3014, SMD2835, SMD3020, SMD3528, SMD5050, SMD5630, SMD5050RGB и SMD2216.

Светодиодные ленты обычно делятся на две категории в зависимости от материала печатной платы. Одним из них является гибкая светодиодная лента.

Другой — жесткая светодиодная лента. И светодиодные ленты можно разделить на две категории по напряжению.

Один из них представляет собой высоковольтную светодиодную ленту, напряжение 110 В переменного тока и 220 В переменного тока. Другой низковольтный, DC3V/5V/6V/9V/12V/15V/24V/36V/48V/60V.

Это по другому запросу.

ГИБКАЯ СВЕТОДИОДНАЯ ЛЕНТА

ВЫСОКОВОЛЬТНАЯ СВЕТОДИОДНАЯ ЛЕНТА

ЖЕСТКАЯ СВЕТОДИОДНАЯ ЛЕНТА

НИЗКОНАПРЯЖЕННАЯ СВЕТОДИОДНАЯ ЛЕНТА

1. Гибкая светодиодная лента

 Гибкая светодиодная лента изготавливается из гибких печатных плат и светодиодов.

Толщина всего 1,5 мм. Обычно светодиоды типа SMD3014, 3528, 3030, 5050, 2835, 5630, 5730, 335 и т. д. 360 светодиодов/м.

По желанию заказчика. Из-за гибкости ему можно легко придать любую форму, и его можно разрезать на любой размер.



2. Жесткая светодиодная лента

Жесткая светодиодная лента изготавливается из алюминиевых печатных плат или печатных плат FR4. Он прост в установке и лучше рассеивает тепло (алюминиевая основа).

Но его нелегко согнуть. Плата с алюминиевым основанием широко используется в мощных лампах.



Как выбрать светодиодную ленту?

Когда мы выбираем светодиодную ленту, нам нужно подумать о том, какой светодиод?

Сколько светодиодов на метр?

Сколько ватт на метр?



Что за светодиодная лента?

Теперь есть

SMD2835 СВЕТОДИОДНАЯ ПОЛОСА

SMD3020 СВЕТОДИОДНАЯ ПОЛОСА

SMD3528 СВЕТОДИОДНАЯ ПОЛОСА

СВЕТОДИОДНАЯ ЛЕНТА SMD5050

СВЕТОДИОДНАЯ ЛЕНТА SMD5630

СВЕТОДИОДНАЯ ЛЕНТА SMD5050 RGB

СВЕТОДИОДНАЯ ЛЕНТА SMD3014.

Для той же яркости, по той же цене

SMD2835 СВЕТОДИОДНАЯ ЛЕНТА — очень хорошее соотношение цены и качества.

SMD 5050 LED STRIP LIGHT имеют 3 чипа в одном светодиоде.

Это качество будет стабильным, если один чип сломан, другие 2 чипа могут загореться.



Сколько светодиодов на метр?

Теперь есть

30 светодиодов/м

60 светодиодов/м

72 светодиодов/м

90 светодиодов/м

120 светодиодов/м

240 светодиодов/м

Больше светодиодов в одном метре, больше яркости. И мощность увеличится.

Вы можете запросить у lighttec лист данных.

Обычно имеет

3/M

4,8W/M

7,2W/M

9,6 Вт/м

14,4 Вт/м

19,2 Вт/м

24 Вт/м

28,8 Вт/м

24 Вт/м

28,8 Вт. /м

Многие выбирают. По вашему запросу вы можете запросить у lighttec подробности.

Светодиодная лента используется в мебели, автомобилях, рекламе, освещении, досках, самолетах, поездах, KTV, отелях, торговых центрах и т. д.

1. Светодиодная лента DC12V/24V

Сначала подключите положительный и отрицательный аноды полоски света к правым анодам драйвера питания.

Затем подключите блок питания к AC110V ИЛИ AC220V.

При неправильном подключении светодиодная лента не загорится.

2. Светодиодная лента переменного тока 110 В/220 В

Подсоедините ленту к шнуру питания, затем подключите шнур питания к сети переменного тока 110 В/220 В.

Внутренняя установка

При установке светодиодной ленты в помещении, из-за того, что не идет дождь, не светит, поэтому ее будет легко установить.

Лента низкого напряжения Lightstec с лентой 3M.

Вам нужно только оторвать ленту и приклеить светодиодную ленту туда, куда вы хотите установить.



Наружная установка

Из-за дождя и солнечного света полоса должна быть водонепроницаемой.

Обычно снаружи покрывают силиконовую трубку для защиты полоски света.

И при установке используйте зажимы, чтобы зафиксировать его прочно.



Контроллер

Когда вам нужно затемнить или изменить цвет, вам нужен контроллер.

Вы можете использовать диммер, контроллер удаления rgb, контроллер rgbw, контроллер DMX512, контроллер dali, контроллер 0/1-10v.

Длина

Обычно, светодиодная лента DC12V, мы рекомендуем использовать 5-метровый рулон. И светодиодная лента DC24V, можно использовать 10 метров.

Источник питания на одном конце. Светодиодная лента 110 В/220 В может использовать 50 метров с одной картой питания.

Если использовать световую полосу длиннее этой длины, яркость в конце упадет по сравнению с началом.

Теперь у lighttec есть новая технология для более длительного использования светодиодных лент.

Мы используем микросхему для управления током.

Эта технология может улучшить драйвер использования прокладки до 15-20 метров с одной стороны.

Конечно, эта цена будет выше, чем у обычной светодиодной ленты.

Многие фабрики производят светодиодные ленты. Они используют материал от низкого уровня до высокого уровня. Мы можем проверить несколькими способами.

1. Зарегистрироваться в испытательной лаборатории. Мы можем проверить чипы, материал печатной платы, яркость, цветовую температуру, CRI. Это профессиональный путь.

2. Проверьте поверхность светодиодной ленты.

Можем проверить место пайки. Если поверхность не четкая, светодиод не припаян в нужном месте.

Поверхность грязная. Это не очень хорошая светодиодная лента. Хорошая светодиодная лента, поверхность чистая, светодиоды припаяны в нужном месте.

3.Проверьте печатную плату

Нормально, PCB света прокладки водить имеет 2 технологии видов.

Прокат медный, место полигональная плоскость. И они также имеют односторонний дизайн печатной платы и двухсторонний дизайн.

Толщина 1 унция, 1,5 унции, 2 унции.

Нормально хорошая польза света прокладки водить Свернутая медь + конструкция pcb двойной стороны +2OZ.

Хорошо рассеивает тепло и снижает падение напряжения.
