Светодиодная лента как работает: Как работает светодиодная лента и для чего ее можно использовать

Не горит светодиодная лента: причины

Светодиодные ленты применяются везде: начиная от декоративной подсветки, до полноценного освещения рабочих мест. Причиной такой популярности является цена, яркость, низкая потребляемая мощность, простота подключения, напряжение питания 12 В (за редким исключением – 220 В). Такое название из-за гибкости, прода ется в бухтах и в последнее десятилетие стала крайне популярной, однако нет ничего вечного, и светодиодная продукция выходит из строя. Давайте разберемся, почему не горит светодиодная лента: причины и как их устранять.

Содержание:

1. Принцип работы и устройство

2. Проверка и ремонт

3. Как продлить срок эксплуатации

не горит конец светодиодной ленты

Принцип работы и устройство

Светодиод – довольно специфичный осветительный прибор. Они очень требовательны к качеству электропитания. Отдельные светодиоды принято питать с помощью специального устройства – Драйвера. Это специализированная схема стабилизирующая выходной ток независимо от нагрузки, в пределах допустимых выходной мощностью.

Светодиодные ленты работают подобным образом. Драйвер для светодиодной ленты – это жаргонное название. Более правильным будет называть – блок питания для светодиодной ленты. БП для LED Strip – импульсные, занимают достаточно мало места. Трансформаторных моделей в продаже нет. Для питания подойд ет любой стабилизированный блок питания на 12 В или автомобильный аккумулятор на соответствующее напряжение.
Лента состоит из:

• Светодиодов.
• Токоограничивающих резисторов.
• Гибкой печатной платы.
• Клейкого основания.

Строение светодиодной ленты

Модель на 12 вольт имеет простую структуру – она состоит из секций по 3 светодиода и резисторов. Почему именно по три? Дело в том, что для питания 1 светодиода нужно 3 – 3,5 Вольта, т. е. для трех светодиодов достаточно напряжения в районе 10 В, остальные 2 В гасятся резистором, который и задает соответствующий ток.

Ленты отличаются по количеству:

• 30 шт/м;
• 60 шт/м;
• 120 шт/м.

Количество диодов на светодиодной ленте

По типу светодиодов:

• 3528;
• 5050;
• 2835;
• 5630.

Это наиболее распространенные варианты, вы можете подобрать ту, которая будет полностью удовлетворять вашим требованиям для реализации идеи.

Типы светодиодов

Блоки питания, как уже было сказано, импульсные, а схемотехнически бывают трех видов:

• На основе автогенератора (блокинг-генератора) – самые дешевые, низкой мощности (до 25 Вт)
• На ШИМ-контроллере с интегрированным силовым ключом – средние по цене, низкая и средняя мощности (до 30 – 50 Вт).
• На ШИМ-контроллеры с внешним силовым ключом или ключами, если схема полумостовая – более дорогие по цене, при этом обеспечена высокая стабильность и надежность, встречаются во всех диапазонах мощностей, но чем мощнее – тем чаще.

Виды блоков питания

Зная, из чего состоит лента и как она питается, легче искать неисправность.

к содержанию ↑

Проверка и ремонт

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

1. Мультиметр.
2. Индикаторная отвертка (220V).
3. Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
4. Паяльник, олово, флюс пассивный.
5. Коннекторы для ленты.

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Входное выходное напряжение

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

1. Обрыв дорожки.
2. Перегорел предохранитель.
3. Пробило диодный мост.
4. Явный выход из строя деталей.

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

• Постоянным.
• Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.

к содержанию ↑

Как продлить срок эксплуатации

Производители заявляют, что срок службы современных дорогих светодиодов не менее 30 000, а порой и 50 000. Однако светодиодные ленты, лампочки и прожекторы довольно часто выходят из строя. Причин не так уж и много:

• Грызуны.
• Механические повреждения, от ударов и нагрузок она может порваться.
• Неправильный монтаж.
• Работа в условиях повышенной влажности или (и) температуры.

Если первые две – довольно банальны и непрогнозируемые, то вероятность последующих вы можете уменьшить или исключить, следуя несложным правилам.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Избегайте чрезмерно плотного монтажа светодиодной ленты!

Вообще-то светодиоды, хоть и имеют высокий КПД, в световое излучение превращают порядка 1/3 от своей заявленной мощности, остальное идет на нагрев. В полупроводниках при повышенной температуре увеличивается подвижность носителей заряда и ток, соответственно, в отличие от проводников. А чрезмерный ток – усиливает нагрев. Это причина к лавинообразному процессу, который вызовет либо пробой, либо обрыв диода. Если вы монтируете ленту мощностью свыше 10 Вт,

При оборачивании «по-спирали» круглых поверхностей и заполнении лентой плоских светильников, старайтесь делать это не ряд к ряду, а оставлять между витками/рядами зазоры, хотя-бы в ее толщину, а лучше пары сантиметров. Это позволит улучшить отдачу тепла окружающей среды и снизит риск перегрева.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Не монтируйте ленту возле отопительных батарей, водонагревательных приборов, кухонных плит и других горячих предметов – эта ошибка может убить часть света и вызвать пожар

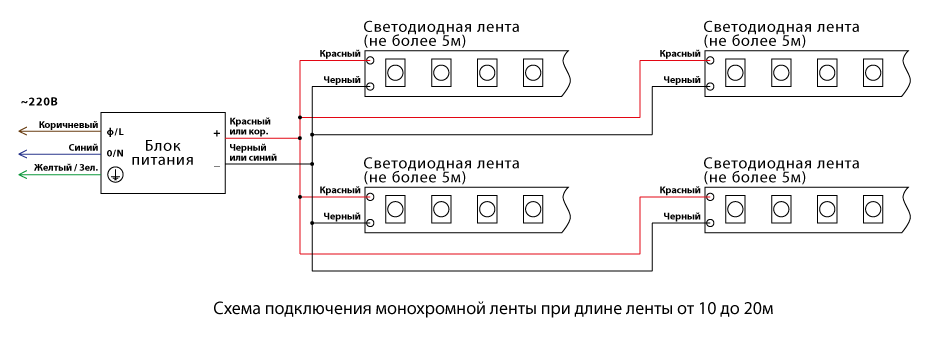

Если вам нужно более 5 метров ленты, не стоит подсоединять следующие пять метров к концу предыдущих. Проводники ленты рассчитаны на строго определенную силу тока, при ее превышении они могут сгореть – в итоге не будет работать вся конструкция. Для этого нужно прокинуть дополнительный кабель к месту, где начинается следующая лента.

Купите усилитель RGB ленты. Это позволит брать сигналы управления многоцветной ленты с конца предыдущей, а питание напрямую с БП. Все участки будут использовать один RGB-контроллер. Это позволит избежать перегруза первой части ленты, и добиться аналогичных световых эффектов для каждой последующей, без необходимости синхронизации – все части будут гореть одинаково. При этом будет использоваться один пульт, кстати он тоже может быть причиной неисправности, регулярно проверяйте его батарейки.

усилитель RGB ленты

На многих блоках питания есть регулировка напряжения в виде подстроечного резистора около клемм. Будет хорошо, если вы понизите его на пару десятых вольта (11,5 – 11,8), это снизит ток, продлит ресурс, а яркость практически не изменится

Итоги

Отремонтировать осветительные решения со светодиодной лентой – проще, чем многие привыкли думать. Это просто, при этом требует минимальный набор инструмента и знаний. В этой статье описаны варианты часто встречающихся неисправностей и их причины, надеемся, что это станет для вас полезным!

📋 Пройдите тест и проверьте ваши знания

Тест на знание правил электробезопасности

Share your Results:

Предыдущая

Светодиодная лентаЛента rgb 5050 и её особенности

Следующая

Светодиодная лентаКак можно сделать светодиодную ленту своими руками

Светодиодная лента не работает: как определить и устранить неисправность

Популярность светодиодных лент объясняется просто – это удобное решение для множества задач светодизайна. Используются LED ленты самым широким образом для организации вспомогательного освещения и декоративной подсветки в домашних условиях и для коммерческих целей. Долговечные, энергоэффективные, по доступной цене светодиодные ленты имеют еще одно важнейшее преимущество – простой и быстрый монтаж. Установку и подключение такой осветительной системы можно сделать самостоятельно, даже если не сильно разбираешься в электротехнике.

Но однажды может случиться неприятная ситуация – led лента стала работать некорректно или вообще перестала включаться. Явно требуется ремонт. Что делать если светодиодная лента не работает – вызывать мастера не торопитесь, в подавляющем большинстве случаев мелкий ремонт ленты можно сделать в домашних условиях самостоятельно. А как – сейчас узнаете.

Что надо знать об особенностях конструкции LED ленты

Для ремонта светодиодной ленты нужно иметь представление об устройстве девайса, чтобы понимать причину неисправности. Бывают конечно же совсем очевидные случаи – например, нет электричества в сети или произошел явный обрыв провода. Чтобы искать поломку и как устранить неполадки, домашнему мастеру необходимо понимать устройство светодиодной ленты и знать ее «чувствительные» места.

Конструкция и элементы LED лент

Любая светодиодная лента представляет собой ни что иное как печатную плату – на гибкой основе нанесены токоведущие дорожки (шлейф), к которым с определенным шагом припаяны светодиоды и специальные ограничивающие ток резисторы. Все составные части led ленты условно можно разделить по функционалу на две группы:

• Электрическая часть – это сами светоизлучающие кристаллы, резисторы, токоведущие дорожки и контактные площадки.
• Несущая часть – гибкая основа из диэлектрика + клеевой состав с обратной стороны ленты.

Не работает светодиодная лента по причине неисправности в любом из этих элементов. Повреждения могут оказаться незаметны при поверхностном осмотре – например, разрыв шлейфа не виден под слоем светлой краски, которой покрыта лента для улучшения светоотражающих характеристик. Неисправность же светодиодов или резисторов можно определить только при помощи контрольных приборов.

Что может стать причиной некорректной работы LED ленты

Неисправность светодиодной ленты может быть следствием самых различных проблем, которые можно условно объединить по причинам возникновения – наиболее распространенные из них:

• Физические повреждения. LED ленты представляют собой довольно хрупкую конструкцию – они не рассчитаны на механические нагрузки при установке или эксплуатации. Вследствие удара, изгиба и других нагружений могут быть повреждены светоизлучающие кристаллы, отойти контакты и даже нарушиться целостность токоведущих дорожек.
• Проблемы с электричеством. Скачки напряжения или короткое замыкание могут привести к некорректной работе светодиодов вплоть до перегорания ЛЕД элементов.
• Факторы окружающей среды. Светоизлучающие кристаллы чувствительны к температуре окружающей среды, влажности и воздействию УФ-излучения. Каждый из этих факторов даже по отдельности может привести к деградации излучающих диодов или преждевременному их выходу из строя.
• Производственный брак (сюда же можно отнести и дешевый товар сомнительного происхождения). Светодиодные ленты тоже могут быть бракованными или просто иметь недопустимо низкое качество, так что в данном случае экономия неуместна – все равно придется тратиться на ремонт или покупку новой led ленты.
• Неправильный монтаж электрической схемы. Причина довольно распространенная – собирают на «авось выдержит», а оно перегорело. Виноват исключительно сам потребитель, к гарантийному случаю такую поломку отнести никак нельзя.

Основные причины поломки светодиодной ленты выяснили – пора переходить к диагностике.

Распространенные виды неисправностей LED ленты и как с ними справиться самостоятельно

Исправная светодиодная лента всегда светит равномерно и стабильно. Повреждение какого-либо участка электрической цепи сказывается на работе led-ленты по-разному.

Большинство из них сразу определяются визуально. Светодиоды могут светить ярче обычного или наоборот – более тускло. ЛЕД лента может не работать полностью или фрагментарно, возможны перепады яркости по длине изделия, светодиодная лента загорается и гаснет или же происходит «выпадение» отдельных точек. Возможен и локальный перегрев – лента горячая на ощупь, а вблизи ощущается запах гари. Варианты неисправности могут проявляться по-отдельности или же в комплексе – вплоть до полного отказа работать.

При появлении какого-либо из этих признаков, лучше как можно быстрее отключить светодиодную ленту и провести ремонт. Чем скорее устранить проблему, тем проще будет сам ремонт светодиодной ленты. И меньше вероятность развития неприятных последствий – дальнейшего повреждения самой ленты и всех подключенных компонентов.

Что делать, если не горит вся лента?

Светодиодная лента не включается вообще. В этом случае для начала нужно исключить самую распространенную неисправность – отсутствие питающего напряжения. Стандартный алгоритм проверки случая, когда светодиодная лента не включается:

1. Начать с того, что нужно проверить включен ли блок питания в розетку и наличие тока в розетке (используем контрольную лампу или мультиметр). Если к ленте подключено ДУ, не забудьте проверить пульт – возможно, просто сели батарейки.
2. Если с розеткой все в порядке, нужно проверить провода подключения – входящий провод и выходящий, подключенный к контроллеру или непосредственно к самой ленте. При помощи того же мультиметра тестируем клеммы блока питания на входе и на выходе. Если блок питания оказался неисправен, нужно просто заменить его рабочим питающим устройством с необходимыми параметрами.
3. После проверки блока питания следует проверить контакт его подключения к светодиодной ленте – место пайки или клеммник. Пайку лучше всего обновить (визуально дефект пайки не всегда заметен), а клеммник открыть и зачистить контактные площадки – освободить их от слоя окислов.

Если ничего из перечисленного не помогло, то дефект скрыт в самой ленте. Причем, если не лента не светится полностью, то наверняка поврежден первый сегмент (по кратности реза) – перегорела дорожка шлейфа или порвалась на изгибе вследствие от механической нагрузки.

Внимание! Чтобы предупредить обрыв дорожек шлейфа в результате радиального изгиба или смещения, рекомендуется использовать специальные крепления для светодиодных лент не менее 4 шт. на погонный метр.

Правильным будет «прозвонить» все отдельные звенья по направлению течения тока – это отрезки между площадками резки. В нашем случае (лента не светится полностью) скорее всего вышел из строя первый сегмент, но возможны и варианты. Чтобы отремонтировать светодиодную ленту (восстановить ее возможность светиться), поврежденный сегмент следует удалить и заменить отрезком рабочим лед ленты с аналогичными характеристиками.

Как исправить неполное горение LED ленты?

Может случиться такой вид неисправности – светодиодная лента горит не вся, при включении ЛЕД ленты в сеть загораются светодиоды только на участке ленты, который расположен ближе к драйверу. Этот вид неисправности чаще всего представляет собой вариант предыдущего случая – просто поврежденный сегмент светодиодной ленты расположен в середине изделия.

Понадобится определить нерабочий участок led-ленты. Алгоритм ремонта похож на предыдущий случай:

1. Для диагностики удобнее всего использовать мультиметр – проверить наличие тока на входе/выходе каждого сегмента резки. В отсутствие тестера придется подсоединить каждый из проверяемых сегментов к БП – таким образом найти поврежденный участок ленты.
2. Для устранение неисправности проблемный сегмент ленты нужно удалить. Оставшиеся участки ЛЕД ленты соединяют встык при помощи коннекторов или с использованием соединительных проводов (в случае, когда края ленты нельзя соединить встык).

Для случая «не горит участок светодиодной ленты» такой ремонт – мера временная. Лучше всего заменить поврежденный участок ЛЕД ленты на новый, подключив его опять же при помощи коннекторов. В случае такого ремонта общие характеристики ленты не изменятся – будет работать как новая.

Как устранить мерцание LED ленты

Если лента ведет себя непредсказуемо, то причин почему мигает светодиодная лента может быть две – и обе они являются следствием следствием неправильного подключения светодиодной системы:

• Неправильный монтаж. Деформация токоведущих дорожек вплоть до нарушения контакта. Случается такое, когда при монтаже led-ленты допускают заломы а также изгибы с радиусом до 5 см. Постепенно развиваются микроразрывы шлейфа, что приводит к локальному нагреву и как следствие – деградации светодиодов. В результате меняются характеристики свечения кристаллов, вплоть до перегорания их, а также ограничивающих ток резисторов.
• Неправильное подключение по мощности. Такое случается с низкокачественной продукцией сомнительного происхождения. Если мощность ленты не соответствует указанной в документации, невозможно правильно выбрать БП (с запасом 20-25 %). А это значит, что от перегрузки LED лента начнет нагреваться по длине, начнетися тепловая деградация светодиодов, лента начнет работать некорректно и со временем непременно перегорит.

Изменение яркости свечения светодиода и неравномерное свечение/моргание связано с изменением характеристик электрического тока, который питает конкретный светодиод или модуль ленты. Для определения неисправности в первую очередь надо проверить все контакты – клеммники открыть и зачистить коннекторы, проверить пайку шлейфа.

Если с контактами все в порядке, нужно измерить реальную мощность светодиодной ленты (пока она не перегорела) и приобрести к ней новый блок питания LED ленты – мощность его должна быть примерно на 20-25 % выше суммарной мощности подключенной светодиодной системы.

Как продлить срок службы светодиодной ленты

Чтобы светодиодная лента работала максимально долго надо по возможности избежать ситуаций, которые провоцируют выход ЛЕД ленты из строя. Особое внимание надо уделить таким моментам:

• Выбор и подключение драйвера. Блок питания должен отвечать параметрам подключаемой ЛЕД ленты – рабочему напряжению и мощности подключенной цепи. На случай скачков напряжения в сети следует предусмотреть запас мощности примерно в 20 %, слишком мощный драйвер подключать тоже не надо. Номинальное напряжение превышать нежелательно – лучше для светодиодов даже немного снизить его, например с 12 В до 11,5 В при помощи подстроечных резисторов. Чтобы исключить повреждение самого блока питания, рекомендуется в розетку его включать через сетевой фильтр.
• Монтаж электрической схемы. К блоку питания можно подключать 5м светодиодной ленты – отрезок ленты короче 5 м балансируют по мощности дополнительными резисторами. Если надо подключить 10 м (2 ленты по 5 м), то их подсоединяют к драйверу параллельно. Для удобства монтажа используют специальные соединительные провода.
• Монтаж самой ленты. Для установки ЛЕД ленты лучше всего использовать специальный профиль, изготовленный из алюминия – за счет хорошего отвода тепла можно значительно замедлить процесс деградации светодиодов вследствие их нагрева. Не размещайте ленты слишком компактно – например, установка 2 мощных лент параллельно даже в теплоотводящем корпусе приводит к перегреву светодиодов. При открытом монтаже led-ленты на поверхности нельзя допускать сильных изгибов (менее 5 см радиус) и тем более поворотов под прямым углом – ЛЕД ленту лучше разрезать на место крутого поворота, приклеить к поверхности, а место разреза соединить специальным крепежом или пайкой.

Выполнение перечисленных рекомендаций и соблюдение правил эксплуатации поможет продлить срок беспроблемной работы вашей светодиодной подсветки.

Качественную светодиодную ленту и все необходимое для ее установки вы можете купить в нашем интернет-магазине Лед Стори. В ассортименте также имеется все необходимое для ремонта осветительной системы – LED ленты в ассортименте, драйвера к ним, управляющие устройства и разнообразный крепеж. В каталоге Led Story нужный товар вы можете выбрать самостоятельно – по фильтрам и характеристикам изделия. Но лучше не экспериментировать, а сразу обратиться к профессионалам – на сайте всегда на связи дежурный консультант.

Сбережем ваше время и нервы – решим все ваши вопросы, подскажем как починить светодиодную ленту самостоятельно и поможем выбрать лучший вариант. Обращайтесь, всегда рады помочь клиентам!

Как работают светодиодные ленты? — Светодиодный контроллер Производитель, поставщик, завод | Поставщик светодиодного интеллектуального освещения

Принцип работы светодиодных лент заключается в том, что каждая секция представляет собой единое целое. Каждый блок имеет фиксированное количество светодиодов и распределенных токоограничивающих резисторов, которые блок должен отключать при резке. В противном случае секция не загорится. Каждый блок подключается отдельно параллельно, чтобы нести напряжение питания, и есть 200 В постоянного тока, 24 В, 12 В, 5 В и другие варианты.

Установка светодиодных лент

Установка внутри помещений: когда светодиодные ленты используются для внутренней отделки, установка очень проста, поскольку они не должны противостоять ветру и дождю. Каждая светодиодная лента имеет самоклеящийся двухсторонний клей 3M на обратной стороне, поэтому вы можете напрямую оторвать двухстороннюю клейкую наклейку 3M, закрепить светодиодную ленту в том месте, где она должна быть установлена, и прижать ее. плоский вручную

Наружная установка

Наружная установка из-за ветра и дождя, если клейкая фиксация 3M, время приведет к снижению адгезии клея 3M и отключению светодиодных лент, поэтому наружная установка часто используется для фиксации пути.

Способ подключения источника питания

Светодиодные ленты общего напряжения постоянного тока 12 В, поэтому вам необходимо использовать импульсный источник питания, размер источника питания в соответствии с мощностью светодиодных лент 12 В и длину подключения для определения. Предположим, вы не хотите использовать блок питания для управления каждой светодиодной лентой на 12 В. В этом случае вы можете купить относительно большой импульсный источник питания, чтобы обеспечить общее питание. Затем все входные блоки питания светодиодных лент 12В соединяются параллельно, объединенные общим импульсным блоком питания. Это имеет преимущество централизованного управления.

Подключение контроллера светодиодов

Существуют различные варианты контроллера светодиодных лент, инфракрасного контроллера, контроллера светодиодов Bluetooth и контроллера светодиодов Wi-Fi. Контроллер светодиодной ленты Wi-Fi, например, согласно инструкции по подключению контроллера светодиодной ленты Wi-Fi и светового пояса, вы можете добиться удаленного управления через смартфон. Светодиодный контроллер Wi-Fi не ограничен расстоянием. Пока есть Wi-Fi, место можно контролировать, нарушая традиционный предел расстояния управления контроллером.

Обратите внимание на расстояние подключения светодиодной ленты

Как правило, светодиодные ленты 3528 имеют максимальное расстояние подключения 20 метров; светодиодные ленты 5050 имеют максимальное расстояние подключения 15 метров. Если светодиодные ленты легко нагреваются за пределами этого расстояния соединения, использование этого процесса повлияет на срок службы светодиодной ленты. Поэтому установка должна быть установлена ​​в соответствии с требованиями производителя, и ни в коем случае нельзя допускать, чтобы светодиодные ленты работали под нагрузкой.

Как долго работают светодиодные ленты?

Срок службы светодиодных лент составляет 50 000 часов непрерывного света, и вы всегда можете быть включенными и открытыми более 2000 дней до того, как они сломаются. При фактическом использовании, в дополнение к некоторым повреждениям, вызванным неправильной установкой, срок службы светодиодных лент зависит от следующих факторов:

• Светодиод представляет собой фоторезистор электростатической индукции; если фабрика светодиодных лент обслуживает светодиодные ленты без подходящих антистатических мер, она сожжет светодиод, что приведет к потреблению; тогда срок службы светодиодных лент не может быть гарантирован.

• Светодиодная лента с медным сердечником или гибкой печатной платой не очень хороша и может привести к изгибу светодиодной ленты и поставить под угрозу срок службы светодиодной ленты.

• Светодиодная лента обычно используется для питания постоянным напряжением. Если выход импульсного блока питания нестабилен, то включение светодиодной ленты в нестандартное рабочее напряжение также поставит под угрозу срок ее службы.

Если количество шариков в световой ленте недостаточно, напряжение всей светодиодной ленты будет распределяться на резистор, который будет нагреваться и, таким образом, влиять на срок службы световой ленты.

Как сделать светодиодные ленты диммируемыми?

Являясь неотъемлемой частью современного декоративного дизайна, светодиодные ленты на 12 В все чаще используются в различных областях. Его основная роль заключается не в освещении, а в том, что он часто используется для создания различных световых атмосфер. Функция затемнения светодиодной ленты 12 В является не только основным элементом для создания различных атмосфер, но и экономит энергию, улучшает качество жизни, повышает эффективность источника света и продлевает срок службы ленты.

Существует несколько способов диммирования, а именно:

ШИМ-диммирование
Его также можно назвать цифровым диммированием, и его можно выполнить с помощью цифрового программирования в виде беспроводных сетей для диммирования 0-100%; Эффект затемнения идеален, общая стоимость относительно высока, его можно выбрать для использования в более требовательных интеллектуальных случаях.

Интеллектуальный светодиодный контроллер, например, встроенный модуль WIFI/Bluetooth, подключенный к мобильному телефону, через приложение на смартфоне, от 0 до 100% затемнения. По сравнению с традиционным методом затемнения, контроллер светодиодной ленты более интеллектуален и точен.

Контроллер диммера светодиодов с функцией диммирования, помимо синхронизации, 16 миллионов цветов на выбор. Подбирая интеллектуальные динамики, вы также можете управлять голосом, сценарным режимом и так далее. Контроллер светодиодного диммера — это не инструмент затемнения, а набор большинства интеллектуальных функций контроллера.

Выключатель затемнения
Выключатель затемнения осуществляется с помощью оригинального выключателя питания для затемнения, при использовании установки не требуются дополнительные диммеры, если количество раз и скорость оригинального выключателя питания можно нажимать до реализовать функцию затемнения осветительных приборов.

Диммирование с кремниевым управлением
Режим тиристорного диммирования обычно используется только тогда, когда необходимо заменить оригинальный выключатель питания тиристорным диммером, поворачивая его для регулировки высоты.

Поскольку глобальные энергетические ресурсы становятся все более и более ограниченными, энергосбережение и защита окружающей среды являются основными направлениями рынка светового оформления. Светодиодные ленты

популярны благодаря своей защите окружающей среды, небольшому размеру, низкому энергопотреблению, высокой надежности и другим характеристикам. Мы являемся профессиональным производителем светодиодных лент в Китае и предлагаем комплексные интеллектуальные решения.

Вас также могут заинтересовать следующие умные товары:

Блоги по теме

ВСЕ, ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ О СВЕТОДИОДНЫХ ЛЕНТАХ

Светодиодные ленты стали модным словом в индустрии освещения благодаря множество применений, огромные технологические достижения и возможность заменить практически любой другой тип устаревших осветительных приборов, таких как лампы накаливания, люминесцентные лампы, галогенные, неоновые и другие. В этой статье будут рассмотрены различные вещи, которые вам нужно знать о светодиодных лентах, почему вы можете их использовать, как их использовать, отраслевая терминология, а также советы и рекомендации по пути. Итак, давайте начнем.



Что такое светодиодная лента?

Это может показаться очевидным ответом, а может и нет. Но светодиодная лента — это, по сути, свет, установленный на гибкой печатной плате (или гибкой печатной плате). Огни или светодиоды (что означает светоизлучающий диод) собраны таким образом, что позволяют направлять свет в одном направлении, в нескольких направлениях или на 360 градусов вокруг платы. В прошлом потребляемая мощность и эффективность этих осветительных диодов были большими и громоздкими, и каждый диод потреблял много энергии. Это означало, что на линейной полосе можно было разместить только несколько ламп, иначе печатная плата (или светодиоды) перегревалась. Благодаря современным технологическим достижениям светодиоды стали намного меньше, намного эффективнее, обеспечивают лучшую светоотдачу и качество и дешевле. Настолько, что теперь можно заменить все домашнее освещение, просто используя разные типы светодиодных лент. Прежде чем мы зайдем слишком далеко, давайте разберемся, как работает светодиод и что это такое.



Как работает светодиодная лента?

A Светоизлучающий диод излучает свет, питаясь напряжением и током. Это может быть от батареи, настенного питания, кинетической энергии или даже статической энергии. В большинстве случаев светодиоды получают питание от батарей или подключаются к домашней или коммерческой сети. Когда светодиоды впервые появились на рынке, они были трех цветов; красный, зеленый и синий. Хотя это было хорошо, потребители действительно хотели иметь возможность иметь белый свет. Ученые обнаружили, что если бы они нанесли слой люминофора поверх линзы светодиода, она бы поглощала синий свет и превращала его в белый. Вскоре после того, как это было обнаружено, во всем мире произошел бум светодиодов, и мир светодиодов, каким мы его знаем, начал свое существование. Этот метод преобразования синего света в белый с помощью элемента люминофора в одиночку привел светодиоды к мейнстриму, но вместе с тем привел нас к жертве. В начале 2000-х предприятия и потребители вели большую борьбу за выбор между экологически чистыми светодиодными продуктами и качеством света. Когда кто-то хотел белый светодиод в своем доме или офисе, единственным доступным вариантом был синий светодиод с люминофорным покрытием, который немного сдвигал свет в сторону белого спектра. В зачаточном состоянии люди все еще видели объекты вокруг себя очень насыщенными, а красные и зеленые оттенки становились почти незаметными, потому что свет был сильно сфокусирован на синем. Теперь мы называем это «холодным белым», где свет находится где-то между синим и белым. По мере роста нанотехнологий росли и составы люминофоров, используемых в светодиодах, а также эффективность света. Это означало, что по мере того, как светодиоды становились ярче, мы могли уменьшать свет все больше и больше, добавляя дополнительные слои люминофора к синему свету, чтобы добиться еще больших сдвигов света. При добавлении к свету различных пигментов синий свет смог настолько сместиться вниз по световому спектру, что казался почти желтым или янтарным. Это позволило нам получить более теплое ощущение света, и свет больше не казался таким «холодным». Но самой большой проблемой в середине 2000-х по-прежнему было то, как свет заставляет повседневные предметы «чувствовать себя». Индекс цветопередачи, который сейчас является модным словом в отрасли, стал темой для разговоров с ведущими дизайнерами по свету, когда предприятиям и потребителям приходилось жертвовать между «экологичностью» или качеством света. К счастью, благодаря технологическим изменениям светоотдача современных светодиодов значительно превосходит почти любой другой доступный источник света, и людям больше не нужно жертвовать «экологичностью» или качеством.



Что такое индекс цветопередачи (или CRI) и почему он важен?

Когда светодиоды впервые появились в мире освещения, CRI (или индекс цветопередачи) составлял около 60, что по существу означает, что качество светового потока было примерно на 60% «истинным», как это было бы при дневном свете. В некоторых случаях, таких как прожекторы, световой поток низкого качества не имел значения, если он обеспечивал достаточное освещение для обеспечения безопасности. Но в розничной торговле, ресторанах, жилых и других коммерческих помещениях низкий CRI наносил ущерб бизнесу. С годами CRI светодиодов продолжал расти, а истинная природа света была почти идентична параметрам дневного света. Современные светодиодные ленты могут иметь чрезвычайно высокий индекс цветопередачи, большинство из них превышает 9.0 CRI, что означает, что это на 90% так же, как при дневном свете. По состоянию на 2020 год новые светильники имеют CRI более 95, а некоторые даже до CRI 98. В большинстве случаев, имея CRI более 90, почти невозможно отличить естественный дневной свет от светодиодного, когда появляются продукты, еда и оттенки кожи. очень точно. Световой поток прекрасен почти в любых условиях с индексом цветопередачи более 90.



Типы светодиодных лент

В 2000 году существовал в основном один тип светодиодного чипа (иногда называемый светодиодным диодом или светодиодным модулем), который можно было купить. , который был светодиодом 5050. Сегодня существует множество различных типов светодиодных чипов; RGB, 3528, 2216, 3535, WS2812, список можно продолжить. Хотя поначалу это кажется очень запутанным, у тебя все еще есть надежда, кузнечик. Что касается светодиодной технологии, используемые числа соответствуют габаритным размерам самого диода, поэтому светодиод 5050 на самом деле представляет собой просто светодиод размером 5,0 мм x 5,0 мм. И наоборот, светодиод 3528 имеет размер 3,5 мм x 2,8 мм, а светодиод 2216 имеет размер 2,2 мм x 1,6 мм. Легко, верно?

Раньше светодиоды излучали только один цвет. Современные чипы имеют 2, 3 или более светодиодов, установленных внутри одного светодиодного чипа. Это позволяет комбинировать несколько цветов или цветовых температур внутри одного корпуса светодиода, и комбинация цветов будет светиться из диода. Часто это светодиоды RGB или красные, зеленые или синие светодиоды в одном корпусе. Сегодня на самом деле существует несколько различных типов корпусов с более чем одним диодом внутри светодиодного чипа. RGBW, RGBA, RGBWW или CCT. Если RGB означает, что внутри установлены красный, зеленый и синий диоды, неудивительно, что в RGBW внутри установлены красный, зеленый, синий и белый диоды. RGBA заменяет белую микросхему на янтарную. Это иногда используется, когда требуются более насыщенные цвета, а не возможность яркого белого. RGBWW добавляет чипы холодного и теплого белого цвета в один корпус вместе с диодами RGB.

В некоторых случаях мы видим другие типы светодиодов с буквой впереди, например WS2811, WS2812, WS2814, APA102 и т. д. Они становятся немного сложнее, но, по сути, это особый тип корпуса светодиода, который также включает в себя крошечный микропроцессор внутри каждого светодиодного диода. Это позволяет одному пикселю менять цвет, посылая сигнал на чип. Что уникально в этом, так это то, что вы также можете сказать, что светодиод посылает сигнал следующему светодиоду в очереди, поэтому вы можете иметь несколько цветных светодиодов на одной полосе. Каждое из обозначений светодиодов имеет немного другой язык программирования, скорость процессора и способ их питания, что также позволяет по-разному использовать свет. Их часто называют «умными пикселями», поскольку вы можете посылать разные сигналы каждому источнику света в линии и изменять внешний вид всей линейки светодиодов.

CCT — относительно новое слово в мире светодиодов, обозначающее температуру изменения цвета. Это включает в себя как теплый белый, так и холодный белый чип внутри одного корпуса для очень специфического светового потока.



Цветовая температура

Часто мы принимаем цветовую температуру как должное, но дизайнеры освещения, бренды и агентства уделяют много времени общему ощущению света, которое видит их аудитория. Например, холодный белый свет будет больше похож на лед и будет иметь легкий голубоватый оттенок. Это может дать их аудитории более футуристическое ощущение или может быть больше связано с больничной или офисной средой. С другой стороны, световой поток с более теплым выходом будет немного больше желтого или оранжевого спектра и будет создавать более теплое ощущение света. Это может дать их аудитории более домашнее или уютное ощущение. Мы часто имеем в виду ощущение или внешний вид света по шкале Кельвина, который обычно оценивается примерно от 1500К (очень теплый свет свечи) до 7000К (очень холодный голубоватый свет). Большинство современных светодиодов имеют диапазон от 2000 до 5000 К. Чаще всего мы видим свет с цветовой температурой 2700K, что близко к стандартной лампе накаливания, или 4000K, которую мы называем естественным белым (что в значительной степени находится между теплым белым и холодным белым), или 5000K, который имеет легкий синеватый оттенок.



Напряжение

Существует множество различных применений светодиодов и, соответственно, различных способов их питания. Обычные напряжения для питания светодиода сегодня составляют 5 В, 12 В или 24 В. В большинстве случаев мы обнаруживаем, что светодиоды на 5 В имеют встроенную ИС (или микропроцессор), встроенную в корпус светодиода, поэтому чаще всего, если светодиодная лента питается от 5 В, это, скорее всего, лента типа «Smart Pixel». Раньше наиболее распространенным типом светодиодных лент было напряжение 12 В, поскольку его можно было использовать в автомобильной среде без каких-либо специальных преобразователей, однако сегодня наиболее распространенным типом светодиодных лент является напряжение 24 В. Это связано с тем, что светодиоды могут работать с большей длиной без каких-либо потерь света по мере удаления от источника питания. При питании любой из этих полос от стены или сети важно сначала понять напряжение света, чтобы вы могли приобрести правильный источник питания. Независимо от того, где вы находитесь, обязательно найдется преобразователь электроэнергии, который мы называем адаптером переменного тока (или источником питания). Он потребляет энергию вашего дома или офиса и преобразует ее в полезное напряжение, при котором будут работать светодиоды. Не для того, чтобы быть носителем плохих новостей, но то, что вы правильно подобрали напряжение, не означает, что ваш свет будет работать правильно. Энергопотребление — еще один важный фактор в уравнении освещения.



Потребляемая мощность

Теперь, когда у вас есть хорошее представление о различных типах светодиодов и напряжениях, при которых они работают, следующее, что вам нужно знать, это то, сколько энергии они потребляют. Вообще говоря, потребляемая мощность светодиодной ленты оценивается в ваттах на метр (или на фут), то есть сколько энергии потребляет каждый погонный метр (или фут) при полной яркости. Таким образом, если на полосе указано, что она составляет 14 Вт/м (или 14 Вт на метр), и у вас есть 5 метров светодиодной ленты, ОБЩАЯ потребляемая мощность этой светодиодной ленты составляет 70 Вт. На самом деле есть 3 фактора выбора мощности, но математика между ними взаимозаменяема. Третьим фактором здесь является сила тока (или амперы), которая обычно находится на источнике питания или блоке питания.



Источник питания

На каждом блоке питания для светодиодов будет указано, для чего предназначен этот конкретный источник питания. Если вы не можете найти его непосредственно на блоке питания, проверьте номер модели в Интернете и найдите техническое описание. Вероятно, у него будет сила тока, на которую рассчитан источник питания. Что интересно в нахождении ватт, напряжения и ампер, так это то, что все они связаны между собой, поэтому очень легко разобрать свой калькулятор и убедиться, что вы выбрали правильный источник питания. В нашем примере выше, если мы используем светодиодную ленту на 24 В, и она указана на 14 Вт / м, и у нас есть 5 м ленты, общее потребление составляет 70 Вт (14 x 5 = 70). Но в нашем блоке питания может быть указано 24 В, но указано значение ампера, например, 4 ампера (или 4 А). Чтобы узнать, сколько ватт это соответствует, просто умножьте 24 х 4 (напряжение х ампер).

ПРОФЕССИОНАЛЬНЫЙ СОВЕТ : При выборе правильного источника питания всегда оставляйте некоторый запас, то есть выбирайте источник, который производит больше энергии, чем потребляют светодиоды. Как правило, нам нравится использовать источник питания, который рассчитан как минимум на 20% больше, чем потребляют светодиоды.

В этом примере общая мощность, на которую рассчитан блок питания, составляет 96 Вт, что более чем на 20 % превышает наше 70-ваттное потребление светодиодов, так что этот блок питания будет работать отлично!

НАКОНЕЧНИК №2: При работе с источниками питания рекомендуется свериться с техническим описанием изделия. Иногда в техническом описании будет показана кривая эффективности или насколько мощность уменьшится при повышении температуры источника питания. Большинство блоков питания нагреваются, но другие факторы, такие как место их установки, также могут влиять на температуру. Если у вас есть датчик температуры окружающей среды, полезно знать общую температуру места, где будет расположен источник питания, чтобы знать, насколько эффективным (или неэффективным) он будет. Вообще говоря, чем выше температура окружающей среды, тем менее эффективным будет источник питания.



Что еще интересно в работе с напряжением, амперами и ваттами, так это то, что вы можете получить любое из соответствующих чисел, если у вас есть 2 из 3 из них. Чтобы работать в обратном направлении и узнать минимальную силу тока, необходимую для вашего источника питания, вы можете разделить 70/24 (Ватт/Вольт), что в данном случае составляет 2,91 А.



Приведенный выше пример представляет собой довольно распространенное энергопотребление светодиода средней яркости, работающего на полной яркости. Однако некоторые светодиоды настолько яркие, что на них трудно смотреть без затемнения, или, может быть, вы хотите обеспечить больше окружающего света в комнате и хотите, чтобы свет создавал настроение. В этих случаях возможность затемнить светодиоды является огромным фактором.



Диммирование

Большинство светодиодов имеют возможность диммирования, но выбор правильного диммера может быть сложным на первый взгляд, так как существует множество различных типов диммеров от настенных выключателей до портативных пультов дистанционного управления и смартфонов. приложения, такие как Amazon Alexa и другие устройства домашней автоматизации. Каждый из них использует другой тип механизма диммирования, чтобы приглушить свет, поэтому важно выбрать диммер, совместимый с приобретаемым вами блоком питания. По большей части наиболее распространенными типами диммирующих источников питания являются постоянный ток, постоянное напряжение, симистор, 0–10 В или ШИМ. Хотя для некоторых это может показаться странным, давайте углубимся в каждый из них и выясним, что все это значит.

Постоянный ток на самом деле довольно прост и более распространен для других типов освещения, чем светодиодные ленты, поскольку большинство светодиодов изначально являются устройствами постоянного напряжения. Свет постоянного тока означает, что он всегда будет потреблять определенную мощность (или ток), но затемнение света будет означать повышение или понижение напряжения.

И наоборот, постоянное напряжение — это полная противоположность, когда напряжение светодиода всегда остается одинаковым, но ток, подаваемый на светодиоды, ограничен, поэтому свет становится ярче или тусклее при увеличении или уменьшении количества отправляемого электричества.

Симистор (передний край)



0–10 В — это новый тип механизма диммирования, используемый в более современных источниках питания. Этот тип диммирования обеспечивает очень плавное затемнение вашего света от 0 до 100% с помощью отдельного канала управления, чтобы преобразование могло выполняться самим источником питания.

ШИМ

Вероятно, наиболее распространенным способом затемнения светодиодной ленты сегодня является ШИМ (широтно-импульсная модуляция). Этот метод посылает такое же напряжение на светодиод, но он снижает частоту или частоту кадров периода включения и выключения для увеличения или уменьшения яркости.

Многие диммеры, представленные сегодня на рынке, работают по одному (или нескольким) из этих принципов. При сопряжении диммера и источника питания убедитесь, что они используют ту же схему диммирования, что и указанная выше, чтобы они могли правильно диммировать. Обычно использование диммеров накаливания не приводит к надлежащему затемнению светодиодной ленты, поскольку потребление настолько низкое по сравнению с лампами с более высоким напряжением.

Пикселизация

В прошлом было трудно уйти от горячих точек, которые обычно можно увидеть на светодиодных лентах, потому что между светодиодами должно было быть определенное расстояние, чтобы они не перегревались. Современные сверхэффективные светодиодные чипы с высоким индексом цветопередачи позволяют нам создавать светодиодные ленты сверхтонкой плотности, упаковывая сотни пикселей в каждый погонный метр (или фут) светодиодной ленты. Это позволяет уменьшить расстояние между пикселями и обеспечивает более равномерное распределение света. Тем не менее, многие бренды и потребители не обязательно хотят видеть резкий свет пикселей. Для борьбы с этим появились новые линейки светодиодных лент, называемые Pixel-Free LED, путем добавления вторичного слоя люминофора, кремния или других материалов для рассеивания света. Это позволяет полосе стать источником света прямого обзора, а это означает, что приятно смотреть прямо на свет, вместо того, чтобы пытаться скрыть свет и полагаться на свечение, которое он производит.



Как правильно выбрать светодиодные ленты?

Из-за того, что существует так много типов светодиодных лент, для обычного пользователя найти правильный продукт все равно, что заказать жене латте без кофеина с ванилью и овсяным молоком со льдом. Если вам так кажется, то продолжайте читать. Есть несколько факторов, которые влияют на правильный выбор типа светодиодной ленты, например, где она расположена, насколько яркой она должна быть и для чего вы ее применяете. При установке в помещении будет работать множество различных полос, и в большинстве случаев основным фактором при установке внутри помещений является то, насколько ярким должен быть свет. Затемнить их, как правило, не проблема, поэтому хорошо понять, насколько яркой должна быть полоса, и работать в обратном направлении. Если уже есть лампа накаливания или другой источник света, вы можете прочитать спецификации производителя о том, сколько люмен производит свет. Для сравнения, обычная лампочка накаливания мощностью 60 Вт дает около 600 люмен. Если вы собираетесь заменить комнату 5 лампочками, вы можете ожидать, что общий световой поток существующих светильников составит около 3000 люмен (600 x 5). В зависимости от того, сколько места у вас есть для установки светодиодной ленты, вам нужно убедиться, что световой поток по всей длине будет близок или превышает показатель 3000 люмен, чтобы иметь аналогичный световой поток.



Уличные ленты

Если установка, которую вы используете, находится на открытом воздухе, очень важно убедиться, что ваши ленты имеют степень защиты IP65 или выше. Рейтинг IP — это классификация, которая говорит о защитном характере продукта. IP20 означает, что на самом деле никакой гидроизоляции или защиты нет. IP65 означает, что он защищен от брызг, что обычно означает, что его можно использовать на открытом воздухе во многих средах. Однако, если полоса будет подвергаться воздействию всех элементов, вы можете рассмотреть более высокий рейтинг IP, например IP67. Это означает, что изделие защищено от пыли, ветра и брызг.
