Как выбрать блок питания для светодиодной ленты?

Источник питания для светодиодных лент, также известный как трансформатор для светодиодных лент, является очень важной частью для правильной установки светодиодных лент. Светодиодные ленты представляют собой низковольтные устройства, для которых требуется низковольтный источник питания для светодиодов или драйвер светодиодов. Правильный источник питания светодиодной ленты также имеет решающее значение для достижения наилучшей производительности светодиодных лент. Использование неподходящего источника питания для светодиодов повредит не только световые ленты, но и сам источник питания. Кроме того, слишком слабый блок питания может вызвать перегрев. Итак, обязательно следуйте этому пошаговому руководству, чтобы выбрать правильный блок питания для светодиодной ленты.

Рекомендуемое чтение:
Полное руководство по покупке светодиодных лент .

Шаг 1. Решите использовать блок питания для светодиодов или адаптер питания.

Как импульсный источник питания, так и адаптер широко используются в качестве трансформатора для светодиодных лент. Масштаб проекта и метод установки определяют, какой из них выбрать. Многие люди хотят найти блок питания для светодиодной ленты на 5 м или блок питания для светодиодной ленты на 10 м. Здесь нужно знать, что не длина светодиодной ленты определяет, какой блок питания купить. Это мощность светодиодной ленты. Потому что светодиодные ленты рассчитаны на разную мощность на метр или на фут.

Адаптер питания . Основной принцип заключается в том, что если вам нужна светодиодная лента длиной не более 5 м (16,4 фута) или две маломощные светодиодные ленты по 5 м (всего 10 м светодиодной ленты, скажем, 40 Вт x 2 = 80 Вт), выберите адаптер питания. Потому что его легко подключить и установить. Например, установите светодиодную ленту под шкаф длиной 2 м (6,56 фута) или 3 м (9,84 фута), мощность адаптера питания достаточна для подачи питания на ленту. Обычно вы не хотите, чтобы люди видели трансформатор со светодиодной лентой. Поскольку адаптер питания небольшой, его легко спрятать даже в ограниченном пространстве.

Рекомендуемое чтение:
Как выбрать адаптер питания хорошего качества?

Блок питания светодиодов . Если вам нужно установить больше и более длинные светодиодные ленты, лучше выбрать импульсный источник питания, потому что, как правило, импульсный источник питания имеет относительно большую выходную мощность, подходящую для использования в качестве трансформатора светодиодной ленты, который способен обеспечивают достаточную мощность для нескольких или длительных светодиодных лент. Импульсные источники питания также обычно лучше подходят для крупных проектов и более эффективны при преобразовании энергии.

Шаг 2. Выберите правильное напряжение.

2.1 Правильное выходное напряжение, 12 В или 24 В постоянного тока.
Светодиодные ленты имеют рабочее напряжение 12В или 24В. Если ваша лента рассчитана на 12 В постоянного тока (постоянный ток означает постоянный ток), вы должны использовать только блок питания для светодиодной ленты на 12 В. Не используйте источник питания 24 В, иначе ваша световая полоса будет повреждена. Если светодиодная лента рассчитана на 24 В, можно использовать только источник постоянного напряжения 24 В. С источником питания светодиодной ленты 12 В напряжения недостаточно для питания световой ленты.

Другие важные факторы, которые следует учитывать при покупке блока питания для светодиодных лент на 12 В или 24 В. Ток является фактором, который следует учитывать при установке светодиодной ленты и выборе источника питания. Для светодиодной ленты 12 В и светодиодной ленты 24 В одинаковой мощности светодиодная лента 24 В потребляет только половину тока, чем лента 12 В.

Для примера рассмотрим токовую нагрузку цепи при установке ленточных светильников. Если токовая нагрузка в точке питания рассчитана максимум на 18А, а другие приборы использовали 14А, то для точки питания остается 4А. Если вы выберете блок питания для светодиодных лент 12 В, 12-вольтовые ленты могут нести токовую нагрузку более 4 А. В это время вам нужно выбрать световую ленту 24 В, и источник питания, естественно, должен быть версии 24 В.

Выбор проводов тоже разный. При напряжении 24В ток в цепи небольшой, и провода можно выбирать по меньшему сечению.

Наши светодиодные ленты имеют четкую спецификацию рабочего напряжения. Подберите блок питания светодиодной ленты на такое же напряжение.

2.2 Определите правильное входное напряжение.
Убедитесь, что входное напряжение источника питания светодиодной ленты совместимо с электрической системой, в которой установлена ​​светодиодная лента. Большинство домов и коммерческих объектов обеспечивают питание 115/120 В переменного тока. Но есть некоторые коммерческие или жилые объекты, которые требуют более высокой мощности и обеспечивают электричество 277 В переменного тока.

Поэтому убедитесь, что диапазон входного напряжения соответствует вашему напряжению электричества. Например, блок питания светодиодной ленты с диапазоном входного напряжения 100–240 В можно использовать для домов с напряжением 120 В перем. Необходим более широкий диапазон входного напряжения источника питания.

Шаг 3. Проверьте, нужен ли вам источник постоянного тока или постоянного напряжения.

Нужен ли мне источник постоянного тока для светодиодных лент? Схемы светодиодных лент предназначены для размещения светодиодов в цепочке и управления током светодиода с помощью резисторов или других компонентов управления током. Таким образом, большинству светодиодных лент требуется источник постоянного напряжения. Даже со светодиодными лентами с регулируемым током схемы также рассчитаны на использование источников питания постоянного напряжения.

Шаг 4. Рассчитайте мощность светодиодной ленты и определите мощность необходимого источника питания светодиодной ленты.

Далее рассчитайте длину устанавливаемой светодиодной ленты и умножьте на мощность на метр для светодиодной ленты. Например, вы хотите установить светодиодную ленту длиной 3,5 м и мощностью 16 Вт/м, мощность световой ленты: 3,5 м x 16 Вт/м = 56 Вт.

Затем определите мощность необходимого блока питания светодиодной ленты. Не рекомендуется использовать блок питания на полную мощность, так как это приведет к нагреву блока питания и сокращению срока его службы. Ожидайте выбрать по крайней мере на 20% больше емкости.

Например, мощность для приведенной выше светодиодной ленты должна быть не менее: 1,2 х 56Вт = 67,2Вт. Однако блока питания с точно такой же спецификацией не существует. Поэтому мы выбираем следующий уровень, например, блок питания с более высокой выходной мощностью, 72 Вт.

Светодиодный источник питания с более высокой выходной мощностью не повреждает светодиодный продукт, поскольку потребляет только необходимую мощность.

Шаг 5. Проверьте, нужны ли вам блоки питания для светодиодов с регулируемой или нерегулируемой яркостью.

Большинство светодиодных диммеров и контроллеров рассчитаны на 12 В или 24 В постоянного тока и должны быть установлены между источником питания и световой полосой, что требует источника питания без регулировки яркости. Другими словами, диммер или контроллер устанавливается после драйвера или блока питания.

Однако, если вы планируете установить новый диммер переменного тока перед драйвером светодиода или если вы хотите воспользоваться преимуществами уже установленного переключателя диммера TRIAC, вам понадобится блок питания с регулируемой яркостью. То есть светодиодный диммер устанавливается перед блоком питания. Люди часто говорят, что использование существующего диммера TRIAC подходит для быстрой и дешевой установки как для новых, так и для модифицированных работ. Это утверждение неверно для монтажа светодиодных лент.

Почему? Потому что блок питания с диммированием намного дороже блока питания без диммирования, а светодиодный диммер для световой ленты стоит не дорого. Таким образом, использование существующего диммера изначально предназначалось для экономии денег, но дорогой блок питания с регулируемой яркостью компенсирует экономию средств и может стоить еще больше в целом.

Шаг 6. Определите, нужен ли блок питания для светодиодной ленты водонепроницаемый или нет.

Именно место, где должен быть размещен источник питания, определяет выбор водонепроницаемого или невлагозащищенного источника питания. Сами по себе водонепроницаемые или невлагозащищенные светодиодные ленты не определяют степень защиты IP блока питания.

При установке и использовании светодиодных лент на открытом воздухе или во влажной среде необходимо обращать внимание на степень защиты IP блока питания и светодиодных лент. Если блок питания необходимо разместить на открытом воздухе или во влажной среде, используйте блок питания с водонепроницаемостью не ниже IP65, IP67 или выше. Эти блоки питания имеют защищенный от атмосферных воздействий корпус и поэтому подходят для использования вне помещений.

Если светодиодная лента устанавливается на улице или во влажной среде, но блок питания может быть установлен в сухой среде, то можно выбрать не влагозащищенный блок питания.

Шаг 7. Проверьте функцию защиты безопасности.

Из соображений безопасности источник питания светодиодной ленты должен иметь функции защиты, такие как перегрузка по току, перегрев, короткое замыкание, обрыв цепи и т. д. Эти меры предосторожности приводят к отключению проблемного источника питания. Эти функции защиты не являются обязательными. Однако, если вы хотите безопасно использовать его в случае возникновения проблем, вам следует устанавливать блок питания только с этими функциями защиты.

Шаг 8. Найдите сертификат UL.

Блок питания и адаптер питания должны быть внесены в список UL. Для небольших приложений предпочтителен источник питания класса 2. Источники питания, признанные UL, прошли сертифицированные лабораторные испытания и испытания в соответствии со стандартами безопасности и функциональности. Это дает дополнительную уверенность в качестве.

Стандарт мощности светодиодного освещения UL8750 включает класс 2 в собственные стандарты. Источник питания, сертифицированный по классу 2, означает, что цепь питания более безопасна и имеет меньший риск возгорания или поражения человека электрическим током.

Имейте в виду, что некоторые блоки питания для светодиодных лент на рынке не имеют сертификата UL или имеют поддельный сертификат UL. Соблюдайте осторожность при покупке блоков питания. Благодаря знанию продукта и опыту, только фабрики со знающими человеческими ресурсами могут разрабатывать качественные продукты и контролировать качество.

Импульсные источники питания или адаптеры, изготовленные квалифицированными заводами, более безопасны в использовании. Мы выбираем блоки питания от известных брендов, таких как Mean Well для светодиодных лент, и все они имеют гарантию 3-5 лет или даже дольше.

Следуйте приведенным выше пошаговым инструкциям, чтобы купить подходящий блок питания для светодиодной ленты, необходимый для вашего проекта. Правильный источник питания обеспечивает не только необходимую мощность, но и электрическую безопасность при использовании, а также непрерывное удовольствие от освещения.

Как подключить светодиодную ленту к блоку питания?

1. Подключите светодиодную ленту к источнику питания.

После выбора соответствующего источника питания светодиодной ленты мы подключим красный и черный провода светодиодной ленты к соответствующим клеммам или проводам источника питания. Здесь нужно обратить внимание на положительный и отрицательный полюсы световой полосы. Они должны соответствовать положительному и отрицательному полюсам выхода источника питания. (Знак + или +V для красной линии; знак — или -V или COM для черной линии).

Рекомендуемое чтение:
Как установить светодиодные ленты?

Как подключить светодиодную ленту к блоку питания?

На рисунке ниже показано несколько примеров подключения светодиодных лент к блоку питания.

Теплый белый, нейтральный белый и холодный белый светодиодные ленты можно подключать напрямую к источникам питания следующими способами.

A. Светодиодная лента и источник питания имеют соответствующие штекерные и гнездовые разъемы постоянного тока, которые можно вставлять непосредственно в соединение.

B. Блок питания имеет штыревой разъем постоянного тока, а световая полоса имеет свиной вывод. Требуется коаксиальный ствол и соединитель с винтовыми клеммами.

C. Световая полоса имеет гибкие выводы и подключается к общему импульсному источнику питания. Просто закрепите скрученные выводы с помощью винтов на выходных клеммах источника питания. Если это монохромная световая лента с разъемом постоянного тока с двумя проводами, то можно отрезать разъем постоянного тока, зачистить провод и подключить к блоку питания.

D. Световая полоса снабжена гибким проводом. А блок питания светодиодной ленты тоже имеет вывод свиного хвоста, как у Mean Well HLG-240-24. Вы можете использовать клипсы на коннекторах для соединения проводов питания и световой полосы. Вы также можете использовать кабельные наконечники для соединения, а затем надеть термоусадочную трубку, чтобы обеспечить изоляцию. Зажимные соединители и кабельные наконечники — это профессиональные и простые соединители, не требующие пайки.

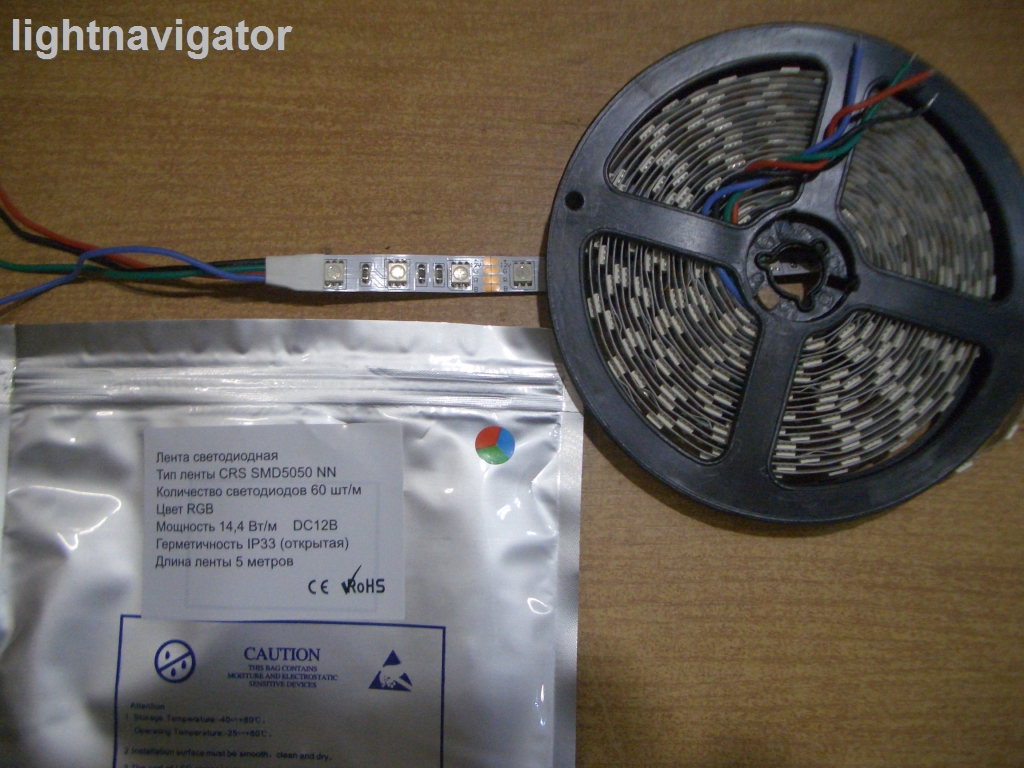

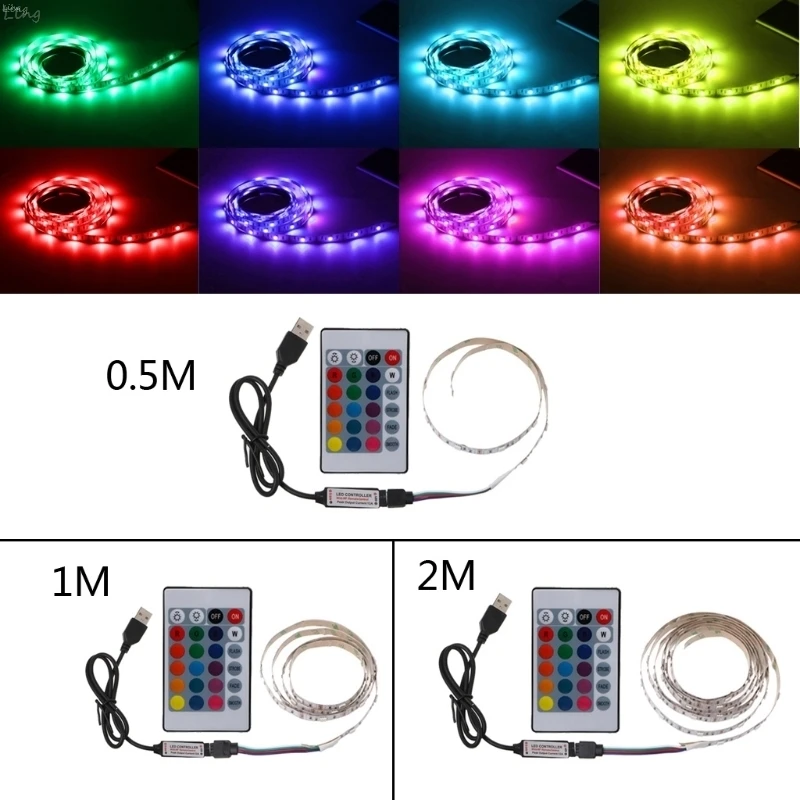

Однако, если вы используете настраиваемые полосы белого света, светодиодные полосы 5050 RGB или RGBW, световые полосы должны быть сначала подключены к светодиодным контроллерам, а затем контроллеры подключены к источнику питания светодиодной ленты. Для получения дополнительной информации см. категорию контроллеров светодиодов, в которой подробно описано, как подключить контроллер светодиодов к источнику питания.

Далее вам останется только подключить блок питания светодиодной ленты к домашней электросети 110В. Вход источника питания обычно помечен буквами L (фаза), N (нейтраль) и G (земля). Если блок питания необходимо подключить к настенной розетке, требуется трехфазный шнур питания. Как правило, блок питания не имеет этого шнура, и его необходимо приобретать отдельно.

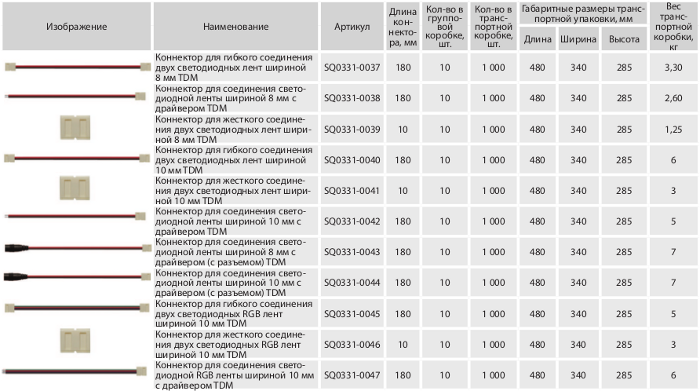

Примечание: когда вы подключаете светодиодные ленты к светодиодному контроллеру или источнику питания, существует множество разъемов для светодиодных лент, которые помогут вам сделать подключение быстрым и простым.

2. Провода какого сечения для светодиодных лент подключать к блоку питания светодиодной ленты?

Токовая нагрузка определяет сечение провода для подключения светодиодных лент к источнику питания светодиодной ленты. Бывает ситуация, когда световая полоса должна быть подключена к источнику питания, но между ними большое расстояние. В это время рассмотрите возможность установки удлинителя между блоком питания и световой полосой. При установке удлинителя обратите внимание на калибр удлинителя.

Для определения сечения кабеля по проводам можно использовать простое эмпирическое правило: на ампер силы тока требуется 0,1 мм². При токе 6А результат измерения равен 0,6 мм². Как правило, для соединения компонентов выбираются провода следующего более высокого стандарта с сечением 0,75 мм².

В приложениях RGB-полосы ток общего положительного провода в три раза превышает ток каждого цветного провода. Это необходимо учитывать при выборе светодиодных проводов для подключения к блоку питания светодиодной ленты. Каждый цветной провод имеет максимальный ток 2А, сумма 6А, поэтому плюсовой провод должен иметь сечение не менее 0,6 мм², а сечение каждого цветного провода должно быть 0,2 мм².

По этой причине существуют специальные кабели RGB с тремя более тонкими цветными проводами и плюсовым проводом с 3-кратным поперечным сечением, например, характеристики провода такие: 3 x 0,25 мм² + 1 x 0,75 мм². Так обстоит дело с дизайном некоторых наших контроллеров RGB.

Если расстояние передачи между трансформатором светодиодной ленты и световой лентой большое, следует выбирать провода с большим поперечным сечением, чтобы свести к минимуму потери в линии. А вот пайка проводами большого сечения может быть затруднена. Представьте себе припаивание нескольких проводов с поперечным сечением 1 мм² к довольно узким медным контактным площадкам RGB или даже светодиодным лентам RGBW.

Советы. Есть 2 решения проблемы.

1. Зачистите провод сечением 1 мм² и отрежьте примерно половину одного медного провода. Таким образом, значительно уменьшенный в сечении участок линии можно будет легче припаять к светодиодной ленте.

2. Возьмите короткий (10 см) провод меньшего сечения, например, 0,5 мм², припаяйте его к светодиодной ленте и подключите к плюсовому проводу 1 мм² кабеля RGBW. Для соединений можно использовать зажимные соединители или кабельные наконечники, а для изоляции надеть термоусадочную трубку. Для очень короткой линии провод небольшого сечения не проблема.

3. Как запитать светодиодную ленту?

Во время установки вам необходимо подумать, где разместить трансформатор светодиодной ленты, чтобы для питания светодиодных лент требовалось меньше трансформаторов, и, следовательно, стоимость проекта была меньше. Для 12-вольтовых лент обычно рекомендуется подавать питание не реже чем через каждые 16,4 фута (5 метров) из-за неизбежного падения напряжения на низковольтной светодиодной ленте. Фон двойной.

С одной стороны, токопроводящая дорожка светодиодной ленты может нести только ограниченную нагрузку. С другой стороны, есть потери мощности из-за относительно небольшого сечения проводника. В результате токопроводящая дорожка ленты нагревается, а яркость на конце светодиодной ленты снижается, если установка не соответствует требованиям.

Вышеупомянутая рекомендуемая литература об установке светодиодных лент содержит очень подробную информацию о том, где разместить источник питания светодиодной ленты и, при необходимости, светодиодный контроллер. Обычно рекомендуется подключать светодиодные ленты длиной 5 метров для 12-вольтовых светодиодных лент. Если это установка высотой 32,8 фута (10 м), обычно проще подавать питание из средней точки. Течение разделяется на два направления от середины, каждое направление имеет длину всего 16,4 фута (5 м).

Используйте полосы белого света, такие как светодиодные ленты теплого белого или холодного белого цвета. Если вы не устанавливаете контроллеры, вы можете легко подавать питание из нескольких точек питания. Просто подключите провод длиной 5 метров или короче к источнику питания светодиодной ленты.

В случае планок RGB, RGBW или установки с контроллерами, разумеется, провода должны быть отведены от контроллера. Если нагрузка превышает мощность контроллера, следует использовать светодиодные усилители.
