Профиль для светодиодной ленты - 3 вида, выбор, монтаж, применение

профиль для светодиодной ленты размерыСветодиодный профиль в подсветке выполняет две основные функции:

  • отвод тепла от светодиодной ленты, температура диода в которой не должна превышать 60 градусов
  • декоративная функция – как элемент украшения

Светодиодная лента в процессе своей работы греется и чем больше она нагревается, тем быстрее деградируют кристаллы в светодиодах. То есть лента потеряет яркость гораздо раньше своего гарантийного срока.профиль для светодиодной ленты размеры

Поэтому для нее нужно поддерживать определенный температурный режим работы. Это и достигается путем теплоотвода с поверхности алюминиевых профилей.

три виды алюминиевых профилей для светодиодных лентПрофили делятся на 3 вида:

  • накладные – те, что накладываются сверху на поверхность или подвешиваются на нейнакладной и подвесной алюминиевый профиль
  • угловые – ставятся в угол шкафа, потолка и светят как правило под углом в 45 градусов к поверхностипрофиль угловой для светодиодной ленты из алюминия
  • врезные – имеют по бокам выступы, которые закрывают неровности и сколы по краям паза, куда они и вставляютсяврезной профиль для светодиодной ленты

Паз специально создается на поверхности, и профиль после погружения в него получается на одном уровне с этой самой поверхностью.111-blok

Так как основная функция светодиодного профиля это отвод тепла, то очень важным параметром на который следует обращать внимание является площадь его поверхности.

Имейте в виду, что тепло отводится не только с нижней подложки, но и с боковых бортиков.

встраиваемый алюминиевый профиль под светодиодную ленту

Чем они выше, тем лучше. Поэтому при монтаже обязательно сохраняйте свободный доступ для воздуха к каждой стороне.

Например, при установке накладного профиля как минимум одна поверхность (нижняя) уже оказывается изолированной. Поэтому на ней необходимо делать специальные проставки.

Это могут быть пластиковые или металлические элементы. Лучше всего использовать для этого заводские крепежные клипсы.крепежные клипсы для накладных профилей под светодиодную ленту

Главное обеспечить проход воздуха под подложкой.

Расстояние от стены до нижней поверхности желательно выдержать хотя бы в 3мм.

Если не получается этого сделать, покупайте изделия с высокими бортиками – 15-20мм. Тогда можно будет крепить вплотную.

Есть еще профиля идущие в комплекте со съемным основанием. В них сначала основание крепится к поверхности, а уже в него вставляется сам профиль. Между ними и обеспечивается необходимый зазор.111-payka

Правила создания зазоров относится и к бортам. Нельзя их монтировать, что называется впритык с другой поверхностью.

Высокие бортики кроме лучшего охлаждения имеют еще одно преимущество. Благодаря им, внутри можно легко разместить специальные коннекторы для соединения отрезков ленты.коннектор внутри прифиля для соединения светодиодной ленты

При низких бортах придется удалять верхнюю закрывающую крышку с коннектора. А сам коннектор вставлять сбоку, предварительно немного сточив его напильником.как вставить коннектор для соединения светодиодных лент в алюминиевый профиль

Исходя из вышеизложенного, лучше всего использовать именно накладные профили. Другие виды в любом случае окажутся закрытыми от воздуха с какой-либо из сторон.

Как только врезной профиль вставляется в паз, у него сразу изолируются три стороны. Остается только площадь верхнего выступающего бортика, а этого будет явно недостаточно.врезной профиль его применение

Рекомендуется выбирать модели у которых эта площадка будет как можно шире. Во-первых, лучшее охлаждение, а во-вторых вам не потребуется с точностью до миллиметра прорезать паз в мебели. Ошибетесь и профиль просто провалится туда.врезной профиль с широкими крыльями

Фактически, врезные виды выполняют только одну функцию – декоративную. Для мощных светодиодных лент при отсутствии пустот и зазоров их лучше не использовать, максимум для лент до 9,6 Вт/метр.

То же самое относится и к угловым моделям. Когда вы их ставите в угол, то сразу изолируете его с двух сторон.угловой профиль изолированный с двух сторон

Поэтому подобные профиля не желательно использовать именно как теплоотвод при работе с яркими и мощными светодиодными лентами SMD 5050, 5630, 5730.

Несколько разновидностей алюминиевых профилей от Klus, комплектующие к ним и размеры:

PDSAlu-PowerAlu-WideEXHRPLS-LockPLS-GipPHSMic

Ко всем профилям можно подобрать специальные поликарбонатные рассеиватели. Поликарбонат имеет высокую механическую прочность и не подвержен разрушению от ультрафиолетового излучения.матовый и прозрачный рассеиватель для профиля светодиодной ленты

Угол свечения светодиодной ленты 120 градусов и она без всяких экранов просто освещает пространство перед собой. При этом, при маломощных диодах вы визуально можете наблюдать ярко выраженные точки свечения, а иногда и темные промежутки между ними.

Вот наглядная разница светового потока с рассеивателем и без него:световой поток от светодиодной ленты с рассеивателем и без него разница

Чтобы увеличить площадь освещаемого пространства и сгладить темные полосы и применяют рассеиватель. Кроме того, он выполняет еще и защитную функцию от случайного повреждения посторонними предметами и попадания брызг.

Рассеиватели бывают:

  • матовые или молочные – они пропускают 60% светаматовый и прозрачный рассеиватель
  • полуматовые – пропускная способность 70-75%
  • внутренние – вставляются во внутрь паза
  • внешние – одеваются поверх бортиков

заглушки для светодиодных профилейС каждой из сторон профиля можно установить торцевые заглушки. Они также выполняют роль декоративного элемента, чтобы подсветка имела законченный вид.

В заглушках идут отверстия под вывод проводов. Если вы хотите, чтобы на смонтированной подсветке вообще не было видно проводов, можно профиль подпилить с торца напильником, и скрытно вывести питание с обратной стороны.как скрытно вывести провода из светодиодного профиля чтобы не было видно

Получается, что используя 4 компонента – ленту, профиль, рассеиватель и заглушки можно самостоятельно собрать свой собственный светильник любого размера. Его можно использовать на потолке, подвешивать посреди комнаты на специальных подвесах как заводские модели.светильник из светодиодного профиля и ленты

В свободной продаже распространены только прямые профиля. Если вам нужно сделать подсветку полукругом на какую-либо арку или потолок круглой формы, то здесь варианта два:

  • самостоятельно выгибать под нужный радиус
  • использовать маломощную светодиодную ленту P=9,6 Вт/м max без профиля
как сделать подсветку арочного типа светодиодной лентой

Монтаж накладного профиля

Крепеж осуществляется тремя способами:

  • на двухсторонний скотч
  • на саморезы или дюбеля
Для монтажа саморезами вам потребуются следующие инструменты: инструменты для монтажа светодиодного профиля

Замеряете рулеткой расстояние на месте крепежа.замер расстояния под установку светодиодного профиля

После чего ножовкой по металлу отрезаете необходимую длину профиля.резка профиля для светодиодной ленты ножовкой по металлу

В основании просверливаете несколько отверстий диаметром 3мм для саморезов 3,5мм.сверление отверстий в профиле под светодиодную ленту

В некоторых видах заглушек уже идут отверстия под крепеж. Поэтому прежде чем сверлить края, проверьте какие у вас заглушки.заглушка с отверстием под шурупы для профиля ленты

Шаг между отверстиями 100-200мм. Не забывайте прозенковать под шляпку шурупа каждое отверстие, иначе лента в этих местах будет отклеиваться.расстояние между отверстиями при монтаже профиля светодиодной ленты

При помощи шурупов монтируете подложку-основание на место подсветки.крепеж основания профиля на поверхность мебели

Отмеряете необходимую длину светодиодной ленты согласно длине подложки и отрезаете по меткам реза.разрезание светодиодной ленты

Снимаете защитный слой двухстороннего скотча и приклеиваете ленту. Устанавливаете рассеиватель и заглушку.установка рассеивателя и заглушки на ленту светодиодную под профиль

После чего останется вставить профиль в уже закрепленное на поверхности основание и подключить провода питания к блоку.светодиодная подсветка рабочей зоны на кухне

Монтаж врезного профиля

Сначала формируете в мебели или другом материале паз, согласно размеров профиля.размеры паза под врезной профиль светодиодной ленты

С самого края сверлите отверстие-выемку для проводов питания.подготовка отверстия в профиле под выход проводов питания светодиодной ленты

Потом клеите ленту и вставляете линзу рассеивания.лента с линзой рассеивания внутри профиля

Остается установить заглушку и вогнать все это дело в паз. Если паз сделан “впритык”, можно воспользоваться резиновым молотком.установка врезного профиля в паз при помощи резинового молотка

Монтаж углового профиля

Монтировать такой элемент на саморезы не так уж и просто, поэтому здесь гораздо проще использовать двухсторонний скотч.

Сначала обезжириваете подложку растворителем или спиртом.обезжиривание поверхности профиля перед наклейкой ленты светодиодной

После чего наносите скотч на обе грани и отрезаете излишки.наклейка двухстороннего скотча на угловой профиль для светодиодной ленты

Теперь обезжириваете саму поверхность. Для этого слегка сбрызгиваете ее водой или “Мистером Мускулом”.

Для чего это делается? Угловой профиль в большинстве случаев монтируется неравномерно к двум плоскостям. И изначально, выставить его ровно, весьма проблематично.как лучше монтировать угловой профиль со светодиодной лентой

А если поверхность слегка побрызгать водой, скотч не сразу приклеится и даст время подогнать все как нужно.

Для более надежного крепежа вместе со скотчем рекомендуется применять полиуретановый клей. Остается наклеить во внутрь ленту, вставить линзу и закрыть все заглушками.

Профиль для светодиодной ленты своими руками

О преимуществах светодиодного освещения наслышаны многие. Уникальный спектральный состав близкий к дневному свету создает уют даже в самую ненастную погоду. Долговечность и экономичность делают такое решение даже более рентабельным, чем обычные лампы накаливания. Многообразие форм и типов светодиодных светильников позволяют создавать неповторимый интерьер.

Но мы все это уже все знаем. Светодиодная лента закуплена и пришло время монтажа. И тут возникает закономерный вопрос, а как ее прикрепить к стене или предмету интерьера. Задняя часть светодиодной полосы покрыта двухсторонним скотчем, но сможет ли он удержать всю конструкцию на штукатурке?

Продавцы светодиодного оборудования предлагают нам для решения такой непростой задачи внушительный ассортимент всевозможных профилей (коробов). Типы профилей разделяют по способу монтажа:

  • угловые;
  • врезные;
  • накладные.

Угловой профиль

Угловой профиль

Угловой профиль на кухнеУгловой короб необходим, если светодиодную ленту нужно закрепить в углу двух перпендикулярных поверхностей. Это может быть стык стены и потолка либо подсветка мебели.



Врезной профиль

Врезной профильВрезной профильТакой тип профиля ценят гурманы дизайнерских решений. Он позволяет заглубить светодиодную ленту, создав оригинальный и неповторимый вид.





Накладной профиль

Накладной профильНакладной профильЭто классическое решение для монтажа светодиодных лент по периметру комнаты либо для создания локальной подсветки.



Вроде всё понятно, за исключением одной маленькой детали… Цена алюминиевого профиля для светодиодной ленты в несколько раз выше самой светодиодной ленты. Встает ребром вопрос об экономической целесообразности светодиодного освещения. Ну не готов я отдать 150 долларов для комплекта профилей на одну комнату.

Короб для светодиодной ленты своими руками

А действительно ли нам так необходима специальная конструкция монтажного короба? Давайте разберемся, какими специфическими особенностями обладает стандартное решение.

Технические особенности специализированного алюминиевого профиля

Жесткость конструкции

Таки да, но вес погонного метра самой ленты  несколько десятков грамм. Средний же вес профиля для неё 300-400 грамм. Нагрузка на несущий профиль небольшая, а вот жесткость короба доставит изрядные неудобства, если необходим монтаж на фигурных поверхностях, например полукруг гипсокартонного потолка.

Эффективный теплоотвод

Действительно, у  лент на основе CMD матрицы 5630, 5730 теплопродукция может превышать 3 Вт на квадратный сантиметр и требовать эффективного теплоотвода. Только такие технические решения применяются для очень больших помещений с высокими потолками.  В стандартную квартиру вполне подойдет светодиодная лента smd 3528 с коэффициентом теплоотдачи 0,6 Вт/см.кв. Даже если возникнет желание сделать освещение поярче, с применением более мощных 5050 модулей, в качестве теплоотвода можно применить обычную алюминиевую полосу.

Специальная форма для монтажа

По сути, нам подойдет любая прямоугольная конструкция, сопоставимая с шириной нашей ленты. Внутренность профиля должна содержать достаточно пространства для установки в нее самой ленты и проводов для подачи электричества.

Чем заменить алюминиевый профиль для светодиодной ленты

Чем заменить алюминиевый профиль

Заходим в отдел электротоваров ближайшего строительного магазина и ищем пластиковый короб для электропроводки. Он с успехом заменит алюминиевый световой короб для светодиодной ленты. Многообразие их размеров позволит без проблем выбрать вариант и для одиночной ленты, и для двойной, в случае дополнительной декоративной подсветки.

При необходимости можно даже найти коробы различных цветов для гармоничного вписывания его в интерьер.

Такой профиль намного приятнее в монтаже, чем алюминиевый. Относительная гибкость конструкции и легкость порезки позволяют плотно закрепить его даже при неровностях поверхности.

Монтаж пластикового короба

Для монтажа конструкции нам понадобится самые простые инструменты:

  • карандаш;
  • линейка;
  • уровень;
  • дрель;
  • шуруповёрт;
  • упаковка шурупов нужного размера.

Исходя из особенностей крепления, подбираем соответствующий кабель-канал:

Какой профиль выбрать?

Поскольку внутри канала будут находиться лента и провода питания, ширина просвета должа быть примерно немного больше ленты. Для поверхностного монтажа подойдет профиль 15х10 мм.

Канал в стене для профиляДля установки врезной конструкции вначале подготовьте канал для профиля.

Его глубина и ширина должны соответствовать размерам короба. Канал для светодиодной ленты своими руками можно легко сделать с помощью обычной циркулярной  пилы, которые продаются в виде насадок на дрель. Для гарантии ровной прорези можно предусмотреть ограничивающий уровень. Это может быть прямая деревянная планка, которую временно прикручивают саморезами к поверхности.

Нарезаем профильПосле подготовки поверхности замеряем, какой длины необходимо нарезать пластиковый короб под светодиодную подсветку. При угловых стыках разметку лучше произвести на специальном станочке. Обычно его используют для нарезания потолочных багет.

В процессе порезки можете сделать отверстия, через которые будите вкручивать шурупы.

Крепим короб к стенеОптимальное расстояние для крепления короба под светодиодную подсветку шурупами 40-50 сантиметров.  Для монтажа в бетон либо кирпич предварительно засверлите отверстия победитовым сверлом.

При установке на гипсокартон или мебельные плиты используют обычные саморезы по дереву.

После монтажа профиля светодиодную ленту прикрепляют на двухсторонний скотч, которым покрыта ее задняя сторона.

Особенности монтажа электропроводки

Важно помнить, что ленты подсоединяются к источнику питания всегда параллельно, поэтому предусмотрите закладку проводов, по которым будет подаваться напряжение к отдельным сегментам ленты.

Параллельное подключение лентыЛенту необходимо подключать параллельно

Для удобства подключения провода питания лучше проложить по обеим сторонам, тогда перепутать полярность будет крайне сложно.

Как удобно соблюдать полярностьСоблюдайте полярность

Применение пластиковых коробов для электропроводки существенно снизит бюджет монтажных работ по установке светодиодного освещения. Такие профили без проблем монтируются на полукруглые поверхности, что недоступно классическим решениям на основе алюминия.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Профиль для светодиодной ленты своими руками

Профиль для светодиодной ленты фотоВ последнее время светодиодные ленты стали невероятно популярными. Их достаточно часто стали использовать, как яркий элемент и вариация для освещения в квартире или же в частном доме, на каких-то коммерческих предприятиях. Столь большая заинтересованность изменила представление многих людей о том, как можно красиво и современно осветить то или иное помещение.

Сегодня очень часто используют именно те светодиодные изделия, которые нужно фиксировать с помощью специальных профилей. С их помощью можно обеспечить не только полноценную защиту, но еще и быстро закрепить освещения такого типа.

Конечно, о световой технике подобного типа уже слышали многие люди и достаточно много информации, чтобы можно было их правильно выбрать. Если же рассматривать профиль для светодиодной ленты и другие элементы, которые выступают в качестве декора и помогают выполнить некоторые важные функции, то в данной ситуации информации не так и много. В связи с этим изготовление профиля своими руками для светодиодной ленты, иногда вызывает у людей значительные сложности и проблемы.

Виды и назначения профилей по способу монтажа

На сегодняшний день специалисты различают только три виды профилей, которые можно использовать для монтажа светодиодных изделий. Непосредственно по способу установки, контуры можно разделить на следующие интересные виды:

  • угловые;
  • врезные или же встраиваемые;
  • накладные.

Как показывает современная практика, угловые профили, которые изготовлены из алюминия, продаются в комплекте вместе со специальным рассеивателем, который можно при необходимости или же желании снимать. Рассеиватель используется для защиты глаз от слишком яркого света, который излучают изделия светодиодного типа. В то время, когда вы будете составлять проект, очень важно помнить, что с помощью рассеивателя можно потерять до 40% света, хотя в большинстве случаев, данный показатель не превышает отметки в 25%.

Светодиодная лента в квартире фото

В свою очередь встраиваемые профили очень часто используют для воплощения в жизнь какие-то определенные дизайнерские решения. С их помощью можно достаточно просто соединить между собой части гипсокартона или же ДСП. Непосредственно в том месте, где был установлен профиль и проводится сама светодиодная лента. В отдельных случаях она может немного выступать над поверхностью профиля, а в других (что встречается чаще всего) находиться в этом углублении и не выходить за уровень поверхности.

Если говорить о врезном профиле для светодиодной ленты, то отличительной чертой такого изделия есть то, что он имеет край, который вполне может закрыть все неровные места, а они очень часто присутствуют на краях паза. С помощью врезного профиля можно осветить помещение таким образом, чтобы светодиоды не торчали с ровной поверхности. Использовать подобные изделия очень просто. Достаточно вырезать в ДСП или гипсокартоне углубление, которое бы имело форму непосредственно врезного элемента. Глубина его при этом должна быть такой, чтобы полностью скрывать светодиодное изделие.

В ДСП вырезается углубление по форме врезного элемента, которое полностью его скрывает. В итоге получается, что навесной шкафчик сам светится снизу.

Алюминиевый профиль для светодиодной ленты своими руками видео

Накладной профиль можно монтировать в самую разную поверхность. Интересным фактом есть то, что его можно приклеить или же прикрепить с помощью саморезов. Если накладной профиль изготавливается из пластика, то он достаточно хорошо гнется. Таким образом, данный вид можно без проблем использовать на любой поверхности, которая хотя бы немного изогнута. Достаточно часто накладной контур применяют для монтажа светодиодных изделий в арке или же по ее окружности.

Разновидности профилей по форме

Если вы хотите установить профиль своими руками, то нужно сначала сделать выбор изделия. Очень важно учитывать форму профилей для светодиодных лент, ведь от этого будет зависеть дальнейшая работа.

Особенно популярными на сегодняшний день являются те модели контуров, которые имеют прямоугольную форму. Стоит отметить, что к такой форме можно отнести стандартный врезной профиль, который в отдельных случаях может иметь дополнительно еще и небольшую полочку, которая рассчитана на фрезеровку.

Виды профиля для светодиодной ленты фото

Изделия круглой формы, как правило, относят к универсальным. Их можно спокойно комбинировать с самыми разными светильниками и в разнообразных позициях. Интересным есть то, что круглые профили позволяют реализовать даже самую сложную трековую систему. Следует отметить, что модификация системы такого типа — это панель, которая имеет немного закругленные края. Важным моментом есть то, что монтируются они с помощью специальной накладной техники.

Не очень популярны профили, которые имеют достаточно сложную форму. Они могут быть даже треугольными, но при этом невероятно прочными. В основном они рассчитаны для установки в напольные покрытия, где должно выдерживаться достаточно большой вес. Использовать контуры сложной формы нужно там, где не подойдет обычный профиль для светодиодной ленты. Некоторые варианты профилей позволяют поместить освещение даже под наклоном разной степени по отношению к поверхности.

С каждым днем все более популярными становятся модели подвесного типа. Их не нужно никуда устраивать или вообще фиксировать механическим путем. С помощью специальных, очень крепких канатов панели подобного типа могут удерживаться на весу. С помощью подвесной конструкции в любой комнате можно обеспечить не только максимально яркое осветление, но и невероятно оригинальный, красивый дизайнерский ход.

Профиль алюминиевый своими руками

Контур, которые изготавливаются из алюминия, пользуются очень большой популярностью, ведь в них получилось совместить две последние современные технологии. Специалистам удалось в одно изделие поместить не только крепкий и качественный анодированный сплав, но еще и светодиодную технику, которая набирает популярность с каждым новым днем.

Благодаря этому в результате получилось в несколько раз увеличить функциональность подсветки и сделать устройство для крепления светодиодов гораздо надежнее и прочнее. Контур, который принято изготавливать из алюминия отличного качества, можно использовать для того, чтобы непосредственно светодиодную ленту можно было вмонтировать в стену. Кроме того, алюминиевый профиль для таких изделий можно смело использовать для монтажа подсветки в напольном покрытии, потолке и так далее.

Подготовка алюминиевого профиля для светодиодной ленты своими руками видео

Подобные профили отлично смотрятся даже в самых разных конструкциях и при этом не вредят другому материалу или его целостности. В то же время контуры из алюминиевого сплава могут быть и нестандартными. А это значит, что многие современные модели были украшены аксессуарами разного типа. К примеру, часто можно встретить наличие заглушек или же разнообразные фиксаторы, даже держатели, которые смотрятся очень красиво, современно, оригинально и одновременно с тем, сдержано. Алюминиевый профиль — это отличный вариант в том случае, если вы планируете сделать в помещении классический интерьер.

Изготовление короба из пластика

Коробы из пластика, которые используют для того, чтобы можно было установить светодиодную подсветку, на сегодняшний день используют очень часто. Такие изделия принято считать недорогим и с ними достаточно просто работать. Короб из пластика можно изготовить из поликарбоната, который очень гибкий и при этом может быть как цветным, так и прозрачным или же, например, матовым.

Изготовление профиля для светодиодной ленты из кабелегона 12мм. видео

Короб из пластика — это герметичное изделие, на которое не влияют никакие воздействия механического типа или же перепады температуры. Интересным фактом есть то, что использовать подобные изделия можно в самых разнообразных условиях и для того, чтобы воплотить в жизнь наиболее смелые дизайнерские решения.

Рекомендации по монтажу светодиодных лент

Для того чтобы монтаж светодиодной ленты своими руками был осуществлен максимально правильно и аккуратно, стоит учитывать во время работы с такими изделиями некоторые рекомендации. Специалисты рекомендуют следующее:

  1. Внимательно осматривайте все элементы изделий, с которыми вы работаете. Если найдете поврежденные или же окисленные детали, то их нужно немедленно заменить, ведь подобное очень скоро отобразится на работе светодиодного освещения в помещении.
  2. Во время установки лент светодиодного характера в обязательном порядке нужно обращать внимание на полярность и строго соблюдать данное правило — тогда изделия будут нормально работать, и не будет возникать никаких повреждений.
  3. Лучше всего подключать ленты параллельным методом, что позволит избежать слишком большой нагрузки напряжения во время работы.

Профили для светодиодных лент можно установить и без помощи специалистов, а именно своими руками. Если же вы не уверены в своих силах, то посмотрите видео на нашем сайте, которое поможет сделать не только правильный выбор изделия, но и расскажет все нюансы монтажа.

особенности монтажа, как сделать своими руками

Содержание статьи:

Светодиодная лента – это довольно распространенный элемент декора. Обусловлено это простотой монтажа, приемлемой стоимостью и превосходными декоративными свойствами. Представляет собой гибкое полотно длиной не более 5 метров. Одна сторона оснащена светодиодами, а другая клеевой массой. Еще одно преимущество такой ленты – ее крепят к любым поверхностям, наращивают и режут. Упрощают процесс монтажа специальные профили, которые легко придают ленте желаемую форму, а также дают возможность реализовать даже самые смелые дизайнерские решения.

Что такое профиль под светодиодную ленту

Профиль для светодиодной ленты бывает разнообразной формы, в зависимости от места его применения

Профиль для светодиодной ленты – это универсальный предмет, который служит не только защитным корпусом, но и радиаторным устройством для предотвращения перегрева светодиодной ленты. Профили делятся на два вида – оснащенные прозрачным рассеивателем и матовые. Применяется устройство для любого типа осветительных приборов: для люстр или декоративных точечных подсветок.

Профили чаще всего используют для освещения архитектурных сооружений, витрин, прилавков, бигбордов или для правильного выделения акцентов дома.

Основные виды профилей для подсветки

По материалу изготовления профили делятся на алюминиевые и пластиковые. В состав пластиковых коробов входит поликарбонат. Преимущество этого материала заключается в его эластичности, что позволяет делать закругленные рамки. Другие достоинства пластиковых профилей:

  • низкая стоимость;
  • простота установки;
  • эластичность;
  • возможность выбрать прозрачный или пластиковый корпус;
  • различная фактура (поверхность, окрас).

В сравнении с алюминием пластик обладает худшей теплопроводностью и охлаждением ленты.
Алюминиевый профиль
Профиль из пластика

Металлические профили изготавливают только из алюминия. Они бывают разной длины – 1150, 2000, 2500 мм. Достоинство материала – отведение тепла от источника освещения, в данном случае диодов.

Внешний вид светодиодных лент SMD 3528 и SMD 5050

Светодиоды типа SMD 3528 и их аналоги не нуждаются в теплоотводе. Образцы SMD 5050 необходимо устанавливать на поверхностях с низкой теплопроводностью.

Алюминиевые коробы используются чаще всего для оформления подсветок на кухне, в общественных местах и на ступеньках. Для герметизации корпуса используют специальную ленту, если он монтируется на улице или в помещениях с высоким уровнем влажности.

Профили крепятся к поверхностям при помощи двухстороннего скотча, саморезов или клея. Используя скотч, важно предварительно ознакомиться с его рабочей температурой, поскольку большинство изделий утрачивают свою клеящую способность при нагревании.

Изделия делятся на несколько видов и по способу монтажа.

Угловые

Использование светодиодной ленты с применением алюминиевого углового профиля

Такая разновидность используется для установки светодиодной ленты в углах строительных конструкций, шкафов или, например, торгового оборудования. С их помощью удается эффективно скрыть все неровности стыков.

Этот вариант предпочтителен, если требуется обеспечить освещение под углом. Сами по себе диодные источники света излучают раздражающий глаз свет, поэтому обязательно нужно дополнительно устанавливать рассеиватель (почти всегда он прилагается в комплекте).

Встраиваемые или врезные

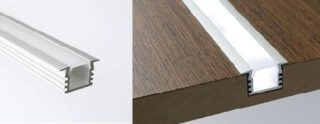

Внешний вид и пример использования врезного профиля

Главное отличие встраиваемого типа заключается в наличии специальных выступов, которые скрывают неровности краев материала в месте монтажа. Существует два способа установки:

  • В материале проделывают паз, а в его полость вставляется сам профиль.
  • Монтируют в местах изменения материала. Пример: линия соединения плиты и гипсокартона, разных по цвету пластиковых панелей. Скрытая конструкция находится вне досягаемости человеческому глазу, он видит лишь светлую полосу.

Более распространен второй способ, поскольку современный дизайн помещений предусматривает использование разных материалов и фактур, сочетать которые удается благодаря светодиодным лентам.

Накладные

Накладной профиль

Эти модели считаются одними из самых востребованных и популярных изделий. Установить их можно на любую ровную поверхность. Крепятся к ней с помощью качественного двухстороннего скотча, саморезов и клея.

Как правило, в комплект входит не только профиль, но и специальная крышка, изготовленная из пластика. Матовый или прозрачный поликарбонат служит рассеивателем. От назначения освещения будет зависеть вид крышки. Матовые профили применяются для декоративных целей, а прозрачные в освещении. Торцевую сторону закрывают заглушкой.

Корпуса имеют разные геометрические фигуры – круг, конус, квадрат, прямоугольник.

Из накладных профилей можно изготовить светодиодные светильники самостоятельно.

Для подсветки торцов стекла

Алюминиевый профиль для торцевой подсветки стекла смотрится эффектно

В строительных магазинах представлен широкий ассортимент профилей для подсветки стекол 8 и 10 мм, которые используются для монтажа ленты и крепления стекла. Последнее время все чаще в оформлении дизайна квартир, домов и других помещений используется техника акрилайт. Суть заключается в нанесении на оргстекло или любую стеклянную поверхность узора, используя лазерную гравировку. Изображение становится видимым лишь в тот момент, когда освещается торцевая сторона профиля светодиодами.

Подвесные

Подвесные профили внешне и по техническим характеристикам напоминают накладные конструкции. Отличие – внешняя сторона изделия гладкая. Простота монтажа, обработки и при необходимости резки позволяет изготовить своими руками большое количество разных по длине светильников.

Монтаж канала для светодиодной ленты

Порядок монтажа накладного профиля для светодиодной ленты

Для надежного крепления профилей разных форм, длины и видов требуется соблюдать несколько несложных правил.

Основная задача конструкции – отводить тепло, чтобы не произошло самовозгорание электрического прибора.

Накладной канал, который прикреплен непосредственно к поверхности, утрачивает более 1/3 своих охлаждающих способностей из-за прилегания к основанию. Для правильного монтажа требуется использовать специальные заводские клипсы, благодаря им образуется зазор в 3 мм.

Для крепления к поверхности рекомендуется использовать монтажное основание. На него монтируется профиль. В качестве альтернативы сначала делают прокладки-шайбы из любого доступного материала.


Если невозможна установка с доступом воздуха к основанию, требуется отдавать предпочтение профилям с высокими бортами, их высота колеблется в пределах 15-20 мм. Также не рекомендуется устанавливать профили бортами впритык к поверхностям. Это касается врезных и угловых моделей.

Если речь идет о внутреннем профиле, лучше отдавать предпочтение конструкциям с наружными широкими выступами, благодаря им будет обеспечен отменный теплоотвод.

В угловые и врезные профили нельзя устанавливать светодиодные ленты мощностью выше 9,6 ватт/метр.

Схема монтажа врезного профиля

Приобретая рассеиватели, важно учитывать пропускную способность для света:

  • матовые – 60%;
  • полуматовые – 70-75%;
  • прозрачные – 90-95%.

Торцевыми заглушками обязательно закрывают обе стороны профиля, в противном случае внутрь проникает влага, пыль и грязь. В пол монтировать встроенные конструкции можно лишь в тех местах, где участки электрического кабеля не подвергаются большим нагрузкам.

Монтаж светодиодных лент в профилях с рассеивателями пользуется большой популярностью. Без особых усилий, с минимальным количеством знаний, опыта и инструмента можно самостоятельно изготовить и установить осветительный прибор. В строительных магазинах есть широкий ассортимент светодиодных лент и профилей.

Профиль для светодиодной ленты своими руками

Профиль для светодиодной ленты как выбрать

Использование светодиодных лент в качестве источника света позволяет решить сразу две задачи – освещение и декорация. Благодаря легкости монтажа светодиодные ленты можно закрепить в любых частях помещения будь то потолок, стены, оконные проемы, ниши, арки подиумы и проч. Современные дизайнерские проекты предполагают использование светодиодного освещения даже в самых обыкновенных частях интерьера, таких как книжные полки, шкафы, перила, кухонные гарнитуры. Помимо домашнего интерьера данный вид осветительных приспособлений используется для подсветки тротуаров, рекламных щитов, торговых витрин, фасадов зданий. Как видно из перечисленного, область применения светодиодных лент довольно обширная и в зависимости от назначения светодиодного освещения подбирается соответствующий профиль.

Для чего необходим профиль

Применение профиля обусловлено необходимостью завершения осветительной конструкции. Обрамляя ленту в профиль, можно добиться максимально органичного вида в интерьере. Если не закреплять световой короб на поверхности можно создать необычные навесные светильники, подвесив конструкцию к потолку с помощью специальных креплений. Кроме декорирования и монтажа профиль для светодиодной ленты выполняет функцию защиты от пыли, влаги и других внешних воздействий. Использование профиля также регулирует уровень освещения. Для целенаправленного светового потока можно вмонтировать в конструкцию светодиодную ленту с оптической линзой, а применение матового обрамления обеспечит более приглушенное освещение.

На что необходимо обратить внимание при выборе профиля для ленты

Огромное количество профилей позволяет выбрать наиболее подходящий тип конструкции в зависимости от эстетических предпочтений и условий монтажа. При приобретении изделия необходимо учитывать такие критерии, как функция светодиодного освещения, конструкция может выступать как в качестве основного источника света, так и в качестве дополнительной подсветки. Не менее важное значение имеет материал рабочей поверхности. Светодиодный короб может встраиваться в плоскость стены, деревянную поверхность мебели, конструкции из ДСП и многие другие типы материалов. Исходя из плотности рабочей поверхности, подбирается соответствующий вид профиля. Необходимо также определиться с типом размещения светодиодной ленты. Конструкция может быть скрыта от глаз или крепится на видном месте.

Какими бывают профили для светодиодного освещения

В зависимости от типа конструкции и способа монтажа профили для светодиодных лент подразделяются на определенные виды. Основные разновидности изделий представлены следующими моделями:

Наиболее распространенным является прямоугольный тип профиля, представляющий из себя цельный корпус с открытым участком для встраиваемой линзы или матового рассеивателя света. По бокам внутреннего пространства прямоугольного профиля имеются выемки для фиксации пластины с закрепленной на ней светодиодной лентой.

Встраиваемый профиль отличается от предыдущего типа конструкции наличием выступов для прикрытия отделочных следов, поскольку для данного вида освещения предполагается прокладка паза. В деревянной толще вырезается канал, в который закладывается алюминиевый профиль для светодиодов. В итоге цельность поверхности не нарушается, а дополняется подсветкой. Иногда профиль используется на стыке двух материалов, например ДСП и гипсокартона. Область применения сводится в основном к декорированию мебельного гарнитура и рабочих поверхностей кухни.

Если проведение работ по закладке профиля не представляется возможным, оптимальным решением станет использование накладного профиля. Данный тип изделия не требует особых условий монтажа, он может крепиться на практически любую поверхность с помощью саморезов или строительного клея. Для удобства крепления некоторые модели комплектуются специальными клипсами, располагающимися как с внешней, так и с внутренней стороны.

Важно! Крепежные элементы задают направление при размещении подсветки на неровных поверхностях и влияют на эстетичный вид светодиодной конструкции. Их выбору следует уделить особое внимание.

Угловой профиль часто заменяет собой плинтус, обеспечивая равномерное освещение по периметру комнаты. Иногда может располагаться под потолком, выполняя функцию карниза. Область применения может быть как в обычных местах (полки, ступени, перила оконные и дверные проемы), так и в специфических областях (освещение торговых витрин, отделка наружной рекламы и.т.д.).

Помимо особенностей конструкции профили для светодиодной ленты имеют различия в виде материалов изготовления. Наибольшее распространение получили алюминиевый и пластиковый профиль для ленты. Выбор того или иного материала также зависит от цели применения. Для обрамления декорирования с помощью светодиодной конструкции различных изгибов и причудливых элементов дизайнерских конструкций целесообразно использование пластикового профиля. Данный тип изделия, обладающий отличной гибкостью и податливостью, легко ложится на неровные поверхности и прекрасно подходит для декорирования арок и других округлых элементов интерьера.

Если конструкция осветительных систем носит не декоративный, а исключительно монтажный характер, подойдет обыкновенный алюминиевый профиль для светодиодной ленты соответствующих размеров. Для простой отделки часто применяют и медный профиль, но ввиду наибольшей теплопроводности алюминий наиболее предпочтителен. Алюминиевый профиль для ленты подходит для крепления конструкции как в жилом помещении, так и на улице. Данный материал обладает высокой прочностью и практичен в любом применении.

В заключение необходимо отметить, что выбор профиля для светодиодной ленты имеет большое значение при оформлении подсветки. При правильном монтаже и технике крепления можно в короткий срок получить оригинальное оформление интерьера в современных тенденциях дизайна.

Профиль для светодиодной ленты своими руками
Выбираем профиль для светодиодной ленты

Внедрение новых технологий освещения позволяет вас своими руками проводить расчет и установку. Расскажу как правильно выбирать пластиковый и алюминиевый профиль для светодиодной ленты. Многие просто не знают, что требуется охлаждение.

Светодиодный профиль достаточно дорогой из-за стоимости материала алюминия и сложности его обработки. Если вы хотите сэкономить при покупке в 5-10 раз, то вы узнаете какую недорогую альтернативу можно использовать из подходящих материалов.

Основные виды

Главной характеристикой является его способность рассеивать тепло, и выражается в Ваттах на 1 метр. Характеристика зависит от габаритов и площади его поверхности, обычно бывает от 10 до 150 Вт/м. Магазины её конечно редко указывают, но можно поинтересоваться у продавца. Мощная выпускается на светодиодах SMD 5630 и SMD 5730, мощность бывает от 15W до 30W. На широкий короб для светодиодной ленты клеить можно в несколько рядов, поэтому при подборе учитывайте, что мощность на метр должна быть выше чем у светодиодов.

Он изготавливается из алюминия и пластика. По месту монтажа делится на категории:

1. Угловой

Как правило алюминиевый угловой профиль для светодиодной ленты комплектуется съемным рассеиваетелем. Яркость светодидов высокая и поэтому для защиты глаз требуется рассеиватель. Я проводил измерения, какой количество светового потока теряется на нем, обычно теряется 25%, но получал результаты и в 40%. Эти цифры стоит учитывать при проектировании освещения.

2. Встраиваемый

Чаще всего встраиваемый используется для дизайнерских решений, позволяет соединять ДСП и гипсокартон, и на месте соединения устанавливать ленту. Может выступать над поверхностью или быть заподлицо.

Врезной отличается от других видов наличием края, закрывающих неровные места в месте паза. Позволяет осветить рабочую поверхность кухни, чтобы при этом светодиоды не торчали у шкафчиков. В ДСП вырезается углубление по форме врезного элемента, которое полностью его скрывает. В итоге получается, что навесной шкафчик сам светится снизу.

3.Накладной

Накладной монтируется на любой поверхности, может приклеиваться или крепиться на саморезы. Гибкий пластиковый имеет определенную гибкость, что позволяет крепить на изогнутой поверхности, например в арке или по окружности.

Особым спросом в Москве пользуется профиль для светодиодной ленты Леруа Мерлен корейского производства.

Правильные цены


Приведу пример правильных цен на середину лета 2015 г.

Множество магазинов продают дорогой с ценой от 300-400 р. за 1м. Но часто магазин указывает стоимость за 2 метра, и это указано мелким почерком или где то в сторонке. Будьте внимательны при сравнении стоимости в разных местах.

Как правило, вам не нужен итальянский или зарубежного производства, достаточно бывает отечественного производства. Найти дешевый бывает не просто, его редко продают. Меня спрашивали про Леруа Мерлен, думал гламурный профиль, оказалось это название магазина.

Железный своими руками


Строительный для гипсокартона и потолков

Зачастую, когда вы делаете освещение в необитаемом помещении, например кладовка, баня, гараж, то вам не требуется монтаж высокого качества. Не всегда требуется высококачественный внешний вид, пусть внешне будет похуже выглядеть на 30%, но выйдет в 10 раз дешевле. В таком случае доступной альтернативой алюминиевого профиля для led ленты может послужить послужит строительный, изготавливается из железа или алюминия. Только выбирайте гладкий без перфорации и не рифленый. Железный бывает разных размеров и толщины металла, к тому же оцинкован и не ржавеет. При цене светодиодного профиля из алюминия для средней мощности 400 р. за 1 м. строительный стоит 15-20 р. Получается дешевле в 20 раз.

Качество теплопроводности железного конечно хуже, но при установке диодных лент средней мощности будет достаточно. Выглядит не как анодированный алюминий, но все равно никто не будет его разглядывать. А через неделю и вы сами не будут обращать на это внимания.

Пластиковый короб своими руками

Альтернативой профилю из пластмассы будет пластиковый кабельный канал, который применяется для прокладки проводов. Кабель-канал, как короб плотно закрывается крышкой. Габариты короба могут быть шириной от 10 до 100 мм. глубина от 5 до 50 мм. В дело используется и крышка, эту пластмассовую полоску использую при монтаже на неровные поверхности, такие как дерево или кирпич. Наклеивается на гибкую полоску, которая затем крепится удобным способом, на жидкие гвозди или полиурентан. Она хорошо гнется, устанавливать можно на неровные и изогнутые плоскости. Из толстого кабель-канала я изготавливал полноценные светильники для летней кухни и веранды.


Пластиковый с отделкой под дерево

Современные кабель-каналы имеют качественную отделку под дерево и могут быть разных цветов. Фурнитура позволит гармонично соединять их под разным углом и в разные фигуры. Если используете на улице, то на зиму можно закрывать герметичной крышкой и ставить заглушки для защиты светодиодов от льда и снега.

Пластик в процессе эксплуатации может нагреваться от светодиодов и деформироваться. Ситуацию исправит канал из качественной пластмассы, он немного подороже.

Цена с отделкой под дерево:

  • 12 на 12 мм. в среднем 10 руб/м;
  • 40 на 25 мм. 30 руб/м;
  • 100 на 60 мм. 100 руб/м.

Существуют и другие подходящие материалы, алюминиевые карнизы от штор, оконный и фасадный. Карниз шириной 8 см. я покупал 700 р. за 3 метра, такой светодиодный стоит 1000 р. На такой импровизированный короб для светодиодной ленты можно клеить сверху, получается интересная подсветка по верху окна. Особенно интересно будет смотреться на новый год, если будет цветная RGB подсветка.


Карниз с RGB подсветкой

Коллега демонстрирует изготовление дешевого из подручных материалов. Используется кабель канал для светодиодной ленты.

Правильный монтаж

Зарубежный коллега на видео покажет, как правильно устанавливать светодиодную ленты в профиль, как припаять провода и установить заглушки. Все доступно и понятно.

Если вам понравилась моя статья,
то добавьте её к себе на страницу Вконтакте

Оцените статью звёздочками

(голосов: 28, в среднем: 4,64 из 5)

  • Подготовка к монтажу светодиодной ленты

  • Подключение светодиодной ленты к 220В по схеме

    Ваши отзывы и вопросы

    Здравствуйте! Не разрешите ли мое сомнение? Судя по прочитанному, светодиодную ленту можно наклеивать (сняв защитную полоску) прямо на алюминиевый профиль. С другой стороны, где-то прочитал (не в инструкции ли к ленте), что нельзя устанавливать на токопроводящие поверхности. Закоротит или таки можно?

  • Ответ эксперта 20.05.2017 в 14:44

    Клеить можно и надо.

    Доброго времени суток! Заранее спасибо за помощь, вопрос в следующем: исходя из вашей практики, подскажите после установки профилей с экранами. сильно ли просматривается шов в месте стыка, нужено ли дополнительно его чем-то промазывать( силикон, клей…)

  • Ответ эксперта 28.09.2016 в 12:07

    Смотря ведь какой декор у вас, обычно в глаза не бросается. Через пару дней не смотришь на это.

    необходим профиль П-образный для светодиодной ленты из алюминия с заглушкой ввиде орг стекла под светодиодную ленту шириной 40 см, в высоту примерно 35-40 мм!

  • Ответ эксперта 30.08.2016 в 19:24

    Профили посмотрите в магазине Ледпремиум, у них хорошие цены и правильный ассортимент профилей.

    Подскажите, пожалуйста, чем клеить светодиоды 5630 на радиатор.

  • Ответ эксперта 20.03.2016 в 15:39

    Желтой стороной вверх, на термопасту или термоклей. Лучше паять паяльной станцией или феном.

    Добрый день. Прошу уточнить наличие углового профиля 16х16 под светодиодную ленту и его длину.

  • Ответ эксперта 21.02.2016 в 11:49

    Добрый. Я не против уточняйте. Вы мой сайт с магазином перепутали.

    Сергей, добрый день! Во-первых, хочу поблагодарить Вас за отличные статьи, на мой взгляд очень понятно доносите до обычного обывателя материал, не путая голову излишней информацией. И собственно, вопрос. Подскажите, пожалуйста, исходя из Вашего опыта: надо на кухне подсветить пространство от днища навесного шкафа до столешницы под этим шкафом, не больше 50-60 см. Решил повесить ленту длиной 1 м на 5050, но не могу определиться с необходимым и достаточным количеством светодиодов, чтобы по возможности обойтись без профиля. Достаточно ли будет ленты с 30 диодами для такого пространства без использования профиля? И правильно ли я понимаю, что лента с 60 диодами будет светить черезмерно ярко и для неё лучше использовать профиль с матовым стеклом?

  • Ответ эксперта 05.02.2016 в 18:23

    Ставьте любую подходящую, а для регулировки яркости поставьте диммер.

    ДОБРОГО ВРЕМЕНИ СУТОК.
    Нужен профиль высотой 15 мм матовый. ЕСТЬ ЛИ ТАКОЙ? МНЕ нужно в ванную на пол вместо плинтуса. ТАК же нужна влагозащитная разноцветная лента!

  • Ответ эксперта 05.02.2016 в 18:24

    Посмотрите в магазине ledpremium.ru

    Условия потолок с нуля, можно заложить что угодно. Рассматриваю рассеиватель из оргстекла травленный поликарбонат. Заводской вроде так и делается…

  • Ответ эксперта 31.12.2015 в 12:32

    В интернете есть хорошая статья по светопроницаемости поликарбонатов для светодиодных изделий. Но найти её не смог.

    Добрый день, Сергей! Очень актуально, цены на заводские профили не сложить. Подскажите что можно использовать в качестве рассеивателя, если использовать кабель канал, как закрепить? Хочу использовать как встраиваемые в гипсокартоновом потолке. Спасибо.

  • Ответ эксперта 29.12.2015 в 14:41

    Всё зависит от конкретных условий. Рассеиватель должен быть специальный со светопропускаемостью 90%, с самодельным рассеивателем потеряете 20-30% света или более.

    а где можно преобрести профиль алюминевый который приведён в примерах нам надо накладной шириной от 4 до 10 см за рание спосибо

  • Ответ эксперта 03.09.2015 в 01:02

    Смотрите на ledpremium.ru Хороший магазин, цены не завышает.

    Какая максимальная ширина профиля для севтодиодных лент? Хочу включить в проект в качестве декоративной подсветки на подвесах.
    Вам встречались шириной 40мм с матовым рассеивателем?

  • Ответ эксперта 02.09.2015 в 20:57

    Посмотрел размеры в интернет-магазине, максимальная ширина алюминиевого профиля до 220 мм с матовым рассеивателем. Есть и 50мм, 70мм, 140мм.

    Добрый день, спасибо за статью о профилях для светодиодных лент. Вы указали примерные цены на накладные профили, а можно узнать пару сайтов, где по таким ценам можно приобрести профили. В цене включен отражатель? Заранее спасибо.

  • Ответ эксперта 30.07.2015 в 22:11

    Смотрел цены вроде на Ледпремиум

    Добрый день,Сергей! Очень понравилась Ваша статья про профиля к светодионым лентам. У меня одна проблемка, нужно подобрать профиль к светодиодной ленте, которая будет проходить по криволинейной гипсокартоновой поверхности на стене( «волна»). В Вашей статье Вы говорите про накладной гибкий пластиковый профиль.Можно узнать именно про гибкий профиль.Не могли ли Вы что-то посоветовать.Спасибо.

  • Ответ эксперта 17.07.2015 в 13:51

    К сожалению, посоветовать не могу, такой профиль не часто продается и не везде. Приходится искать по наличию. Если лента не мощная, то можно заменить заменить например каким нибудь пластиковым молдингом.

    Короб для светодиодной ленты своими руками

    О преимуществах светодиодного освещения наслышаны многие. Уникальный спектральный состав близкий к дневному свету создает уют даже в самую ненастную погоду. Долговечность и экономичность делают такое решение даже более рентабельным, чем обычные лампы накаливания. Многообразие форм и типов светодиодных светильников позволяют создавать неповторимый интерьер.

    Но мы все это уже все знаем. Светодиодная лента закуплена и пришло время монтажа. И тут возникает закономерный вопрос, а как ее прикрепить к стене или предмету интерьера. Задняя часть светодиодной полосы покрыта двухсторонним скотчем, но сможет ли он удержать всю конструкцию на штукатурке?

    Продавцы светодиодного оборудования предлагают нам для решения такой непростой задачи внушительный ассортимент всевозможных профилей (коробов). Типы профилей разделяют по способу монтажа:


    Угловой короб необходим, если светодиодную ленту нужно закрепить в углу двух перпендикулярных поверхностей. Это может быть стык стены и потолка либо подсветка мебели.


    Такой тип профиля ценят гурманы дизайнерских решений. Он позволяет заглубить светодиодную ленту, создав оригинальный и неповторимый вид.


    Это классическое решение для монтажа светодиодных лент по периметру комнаты либо для создания локальной подсветки.

    Вроде всё понятно, за исключением одной маленькой детали… Цена алюминиевого профиля для светодиодной ленты в несколько раз выше самой светодиодной ленты. Встает ребром вопрос об экономической целесообразности светодиодного освещения. Ну не готов я отдать 150 долларов для комплекта профилей на одну комнату.

    Короб для светодиодной ленты своими руками

    А действительно ли нам так необходима специальная конструкция монтажного короба? Давайте разберемся, какими специфическими особенностями обладает стандартное решение.

    Технические особенности специализированного алюминиевого профиля

    Таки да, но вес погонного метра самой ленты несколько десятков грамм. Средний же вес профиля для неё 300-400 грамм. Нагрузка на несущий профиль небольшая, а вот жесткость короба доставит изрядные неудобства, если необходим монтаж на фигурных поверхностях, например полукруг гипсокартонного потолка.

    Действительно, у лент на основе CMD матрицы 5630, 5730 теплопродукция может превышать 3 Вт на квадратный сантиметр и требовать эффективного теплоотвода. Только такие технические решения применяются для очень больших помещений с высокими потолками. В стандартную квартиру вполне подойдет светодиодная лента smd 3528 с коэффициентом теплоотдачи 0,6 Вт/см.кв. Даже если возникнет желание сделать освещение поярче, с применением более мощных 5050 модулей, в качестве теплоотвода можно применить обычную алюминиевую полосу.

    Специальная форма для монтажа

    По сути, нам подойдет любая прямоугольная конструкция, сопоставимая с шириной нашей ленты. Внутренность профиля должна содержать достаточно пространства для установки в нее самой ленты и проводов для подачи электричества.

    Чем заменить алюминиевый профиль для светодиодной ленты

    Заходим в отдел электротоваров ближайшего строительного магазина и ищем пластиковый короб для электропроводки. Он с успехом заменит алюминиевый световой короб для светодиодной ленты. Многообразие их размеров позволит без проблем выбрать вариант и для одиночной ленты, и для двойной, в случае дополнительной декоративной подсветки.

    При необходимости можно даже найти коробы различных цветов для гармоничного вписывания его в интерьер.

    Такой профиль намного приятнее в монтаже, чем алюминиевый. Относительная гибкость конструкции и легкость порезки позволяют плотно закрепить его даже при неровностях поверхности.

    Монтаж пластикового короба

    Для монтажа конструкции нам понадобится самые простые инструменты:

    • карандаш;
    • линейка;
    • уровень;
    • дрель;
    • шуруповёрт;
    • упаковка шурупов нужного размера.

    Исходя из особенностей крепления, подбираем соответствующий кабель-канал:

    Какой профиль выбрать?

    Поскольку внутри канала будут находиться лента и провода питания, ширина просвета должа быть примерно немного больше ленты. Для поверхностного монтажа подойдет профиль 15х10 мм.


    Для установки врезной конструкции вначале подготовьте канал для профиля.

    Его глубина и ширина должны соответствовать размерам короба. Канал для светодиодной ленты своими руками можно легко сделать с помощью обычной циркулярной пилы, которые продаются в виде насадок на дрель. Для гарантии ровной прорези можно предусмотреть ограничивающий уровень. Это может быть прямая деревянная планка, которую временно прикручивают саморезами к поверхности.


    После подготовки поверхности замеряем, какой длины необходимо нарезать пластиковый короб под светодиодную подсветку. При угловых стыках разметку лучше произвести на специальном станочке. Обычно его используют для нарезания потолочных багет.

    В процессе порезки можете сделать отверстия, через которые будите вкручивать шурупы.


    Оптимальное расстояние для крепления короба под светодиодную подсветку шурупами 40-50 сантиметров. Для монтажа в бетон либо кирпич предварительно засверлите отверстия победитовым сверлом.

    При установке на гипсокартон или мебельные плиты используют обычные саморезы по дереву.

    После монтажа профиля светодиодную ленту прикрепляют на двухсторонний скотч, которым покрыта ее задняя сторона.

    Особенности монтажа электропроводки

    Важно помнить, что ленты подсоединяются к источнику питания всегда параллельно, поэтому предусмотрите закладку проводов, по которым будет подаваться напряжение к отдельным сегментам ленты.

    Ленту необходимо подключать параллельно

    Для удобства подключения провода питания лучше проложить по обеим сторонам, тогда перепутать полярность будет крайне сложно.

    Применение пластиковых коробов для электропроводки существенно снизит бюджет монтажных работ по установке светодиодного освещения. Такие профили без проблем монтируются на полукруглые поверхности, что недоступно классическим решениям на основе алюминия.

  • Изготовление профиля для светодиодной ленты своими руками +Видео

    Светящийся коробИзготовление профиля для светодиодной ленты своими руками. За последние 5 лет светодиодные ленты приобрели небывалую популярность. Их часто стали использовать в качестве очень ярких элементов и разновидности для освещения в своем доме/квартире/коммерческом предприятии. Такой небывалый интерес помог изменить представление большинства людей о том, как можно современно и красиво освещать жилье.

    На сегодняшний день уже практически все используют светодиодные изделия, но следует помнить, что фиксировать их нужно при помощи особых деталей. Так вы сможете не только обеспечить полноценную защиту, но и быстрее закрепить освещение такого типа. Да, о световой технике такого типа слышали практически все, и есть много информации по подбору. Если же поговорить об элементах декора, то их не так много, а цена на них довольно высока. По этой причине предлагаем сделать алюминиевый профиль для светодиодной ленты своими руками – благодаря инструкции это не вызовет у вас проблем или сложностей.

    Разнообразие и применение по способу установки

    На сегодняшний день специалисты разделяют лишь три разновидности профилей, который допустимо использовать при установке светодиодной ленты.

    По типу монтажа контуры уже можно поделить на такие категории, как:

    • Алюминиевый профильВрезные (встраиваемые).
    • Угловые.
    • Накладные.

    Как показала современная практика, алюминиевые угловые профили идут в комплекте с особенным рассеивателем, который можно снять или установить обратно. Его используют для того, чтобы защитить глаза от чрезмерно яркого света, который исходит от светодиодов. В то же время, пока вы будете заниматься проектом, следует помнить и о том, что при помощи расеивателя вы теряете до 40% света, хотя чаще всего показатель не превышает ¼ от всего потока.

    В свою же очередь профили встраиваемого типа в 4 из 5 случаев используют для того, чтобы воплотить в жизнь различные нестандартные дизайнерские решения. При помощи них можно даже соединить части гипсокартона или ДСП. В месте установки профиля будет проведена лента. Иногда она будет выступать сверху на поверхности профиля, а в других случаях будет находиться в выемке и не выходить за уровень площади.

    Если идет речь о врезной разновидности профиля для ленты из светодиодов, то его уникальной чертой является то, что у него есть край, который вполне может перекрыть все неровные места и можно зафиксировать его на пазах. При помощи врезного профиля вы можете осветить помещение так, чтобы светодиоды не торчали с поверхности. Подобные изделия довольно просто использовать. Вам будет достаточно вырезать в гипсокартоне/ДСП углубление, которое будет иметь форму элемента врезания, при этом глубина должна быть такой, чтобы изделие было на 100% сокрыто.

    В ДСП вырезаем углубление, которое будет полностью скрывать элемент, и за счет этого навесной шкафчик будет подсвечен снизу. Профиль накладного типа можно устанавливать на самые разные поверхности. Интересно то, что его можно приклеивать или прикреплять при помощи саморезов. Если сделать накладной профиль для светодиодной ленты из пластика, то он будет отлично гнуться. Так, такой вид профиля можно будет свободно использовать на любом типе поверхности, которая имеет хоть малейший изгиб. Чаще всего накладной тип контура используют для монтажных работ светодиодных изделий вокруг арки или внутри нее.

    Виды по форме

    Если вы горите желанием установить своими руками профиль, что для начала следует выбрать изделие. Следует учитывать форму профиля для ленты, так как именно от этого будет зависеть остальная работа. Особую популярность завоевали те модели контуров, которые отличаются от остальных прямоугольной формой. Отметим то, что к такому виду можно отнести и стандартный профиль, который иногда имеет еще и дополнительную полочку, рассчитанную на фрезеровку.

    Изделия с округлой формой признаны универсальными. Их можно без проблем комбинировать с различными светильниками в разных позициях. Интересно то, что круглый профиль дает возможность реализовать самые сложные трековые системы. Также отметим, что модификация системы этого типа – панель с немного закругленными краями. Важно то, что проводить монтажные работы стоит при помощи особой накладной техники.

    Менее популярны профили с нестандартной формой, а именно треугольной, но к достоинствам отнесем то, что они чрезвычайно прочные. В основном они рассчитаны для того, чтобы устанавливать в напольные покрытия, где должен быть выдержан большой вес. Использование контуров со сложными формами требуется в тех случаях, когда не подходит обычный профиль светодиодной ленты. Некоторые из вариантов профилей дают возможность поместить освещение под разным градусом наклона по отношению к поверхности.

    С каждым днем становятся популярнее модели подвесного типа, так как их не нужно никуда устраивать или даже фиксировать механическим путем. При помощи особых крепких канатов панели могут быть удержаны на весу. При помощи конструкции для подвешивания в любой комнате можно не только обеспечить красиво и яркое освещение, но и красивый, оригинальный дизайнерский ход.

    Изготовление

    Материалы

    Профиль для led ленты, который делают из алюминия, достаточно популярен, так как в нём получается совместить две последние технологии. Специалисты смогли поместить в одно изделие не просто анодированный сплав, который качественный и крепкий, но и светодиодную технику, которая становится с каждым днем все популярнее. За счет этого получилось сделать подсветку в несколько раз функциональнее и сделать устройство для крепления ленты со светодиодами прочнее, надежнее. Контур, который делают из высококачественного алюминия, можно использовать для того, чтобы вмонтировать ленту в стену. Помимо этого, профиль для таких условий можно использовать для установки подсветки напольного покрытия, потолка и прочего.

    Подобные типы профилей смотрятся великолепно на самых разных конструкциях, но ни в коем случае не вредят целостности материала. В то же время алюминиевый контур может быть нестандартным, а это означает, что большинство современных моделей будут украшены аксессуарами разных видов. Например, часто встречаются заглушки или фиксаторы различных форм, иногда даже необычно красивые держатели, которые смотрятся стиль, современно, оригинально, и вместе  с тем сдержано. Алюминиевый профиль является отличным вариантом, если вы планируете создать в жилье классический интерьер.

    Делаем пластиковый короб

    Коробы из пластика тоже часто используют для того, чтобы установит светодиодную подсветку. Такие изделия считают недорогими и с ними совершенно несложно работать. Пластиковый короб  можно сделать из поликарбоната, который достаточно гибкий и при этом бывает и прозрачным, и цветным, и матовым.  Такой короб является герметичным изделием, на которое ни коим образом не повлияют воздействия механического характера или температурные перепады. Интересно то, что использование таких изделий допускается в любых условиях и для воплощения в жизнь самых смелых идей дизайнеров.

    Рекомендации по установке

    Для того чтобы установка профиля для светодиодной ленты своими руками прошла максимально аккуратно и правильно, учтите при работе с подобными изделиями несколько рекомендаций.

    Специалисты советуют следующее:

    1. Как сделать гибкий профильВнимательно осмотрите элементы изделий, с которыми вам предстоит работать. Если будут обнаружены окисленные или поврежденные детали, следует сразу же заменить их, так как это отобразиться на работе освещения из светодиодов  в помещении.
    2. При установке лент светодиодного типа следует обращать внимание на полярность и соблюдать это правило – в таком случае изделия будут нормально работать и не будет никаких повреждений.
    3. Лучше всего, если ленты будут подключены параллельно, так как это поможет избежать большой нагрузки напряжения при работе.

    Профили для лент из светодиодов можно легко установить, при этом, не прибегая к помощи специалистов. Если вы пока что не до конца уверены в своих силах, посмотрите видео, в котором подробно рассказано и показано, как сделать не просто правильный выбор изделия, но и нюансы установки.

    Охлаждение светодиодных лент алюминиевым профилем



    Как и зачем охлаждать светодиодные ленты

    Светодиодные ленты мощностью более 9,6 Вт/метр нуждаются в обязательном охлаждении, это обеспечивает светодиодной ленте долгий срок службы и более высокую светоотдачу. Для охлаждения используют алюминиевые профили, на рис. 1. представлена светодиодная лента, наклеенная на алюминиевый профиль, который отводит избыточное тепло и передает его в окружающую среду. Если использовать алюминиевый профиль для диодных лент малой мощности, например 4,8 Вт/м., то мы значительно увеличим срок службы этой led ленты.



    Рис. 1. Светодиодная лента Led-Crystal наклеена на охлаждающий профиль LR44R. Сверху светодиодная лента накрыта матовым защитным экраном.

    Что будет если не соблюдать правила охлаждения светодиодных лент

    Если такое дополнительное охлаждение не использовать, то светодиодная лента быстро выйдет из строя, пример вышедшей из строя светодиодной ленты представлен на Рис. 2. В данном примере покупатель пренебрег правилами охлаждения диодных лент и наклеил три светодиодные ленты мощностью 19,2 Вт/м вплотную друг к другу. Ленты располагались в нише из гипсокартона. Сначала вышла из строя средняя светодиодная лента, поскольку кроме собственного нагрева ей сообщалось тепло от соседних светодиодных лент, на Рис. 2 видно, что средняя led лента пожелтела больше. Выход из строя произошел за несколько дней работы светотехнической системы.



    Рис. 2. Светодиодная лента вышла из строя из-за перегрева.

    Какие бывают алюминиевые профили

    Виды алюминиевых профилей:

    1. Самый простой вариант - это алюминиевые полосы. Их обычно используют для закарнизной подсветки, внешний вид представлен на Рис. 3а. Алюминиевые полосы эстетически не красивы но, в закарнизной подсветке они не видны человеческому глазу, поскольку закрыты потолочным карнизом как показано на Рис. 3б.

                                                 Рис. 3. Использование алюминиевой полосы для закарнизной подсветки.



    2. Существует накладной профиль с экраном, внешний вид представлен на Рис. 4,  его часто используют для подсветки столешниц на кухне Рис.5(а,б). Также профиль нужен в тех местах интерьерной подсветки, где нет возможности скрыть ленту и свет от ленты прямо попадает в глаза. Наличие матового экрана делает свет рассеянным, это более комфортно для глаз.


    а)   Плоский накладной профиль.                                                                                  б) Угловой накладной профиль.

    Рис. 5. Использование алюминиевого профиля для подсветки столешницы на кухне.



    3. Врезные алюминиевые профили очень часто используют в современных интерьерах в стиле ХАЙ ТЕК. Эти профили встраиваются в гипсокартон, внешний вид представлен на Рис. 6., схема установки в гипсокартон представлена на Рис. 7. Используя такой профиль появляется возможность создавать светильники различной длины.




                                                  Рис. 7. Схема установки алюминиевого профиля в гипсокартон.

    4. Подвесной профиль, подвешивается к потолку на металлических тросах, внешний вид представлен на Рис. 8.



    Этот профиль также популярен в современных интерьерах, его используют не только для оформления квартир но и для выставок, музеев, торговых помещений.

    Зачем еще нужен алюминиевый профиль

    Алюминиевый профиль не только охлаждает светодиодную ленту, но и придает ей эстетичный вид. Большинство светодиодных лент снабжены защитным экраном, который защищает ленту от механических воздействий. Если экран матовый, то он ещё рассеивает свет.

    Поверхность алюминиевого профиля может быть анодированной. Это нанесение на поверхность алюминия различных слоев электрохимическими методами. Анодированный алюминий имеет более равномерный внешний вид поверхности, то есть не видны полосы, которые обычно возникают в процессе производства профиля. С помощью анодирования, такой профиль может быть окрашен в какой-либо цвет, например золотистый или коричневый.

    Заключение

    Алюминиевый профиль сделан для отвода тепла, что значительно увеличивает срок службы светодиодной ленты. Для led лент мощностью более 9,6 Вт/м такое охлаждение является обязательным. Также использование профилей с защитным матовым экраном предохраняет глаза от избыточной яркости и придает эстетику светотехнической системе.

    24.04.2018

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
