Светодиодной ленты длина: Какова максимально допустимая длина и ширина светодиодной ленты
Общие вопросы монтажа светодиодной ленты
Для работы светодиодных лент, как и для любого электрооборудования, прежде всего, необходим источник энергии. Чаще всего электропитание системы светодиодной подсветки осуществляется от однофазной электросети переменного тока напряжением 220 вольт, т.е. от обычной розетки в нашей квартире. Исключение составляют системы с автономным питанием, например, монтируемые в автомобилях, мотоциклах, воздушных шарах, новогодних костюмах и т.д. и т.п.
Светодиодная лента, используемая в интерьерной подсветке, в рекламных конструкциях и во многих других случаях, обычно требует питания стабилизированным напряжением постоянного тока величиной 12 или 24 вольта. Для понижения, выпрямления и стабилизации сетевого напряжения используются блоки питания. Выходное напряжение и мощность блока питания выбирается при проектировании системы и определяется типом и длиной используемой светодиодной ленты. Более подробно о выборе блоков питания Вы можете прочитать в статье «Подбор блоков питания для светодиодной ленты».
Входные провода блока питания подключаются к сети ~220В. Обычно на блоке питания это — коричневый, синий и желто-зеленый провода (соответственно — фаза, ноль и заземление).
Выходные провода подключаются к светодиодной ленте. Красный или коричневый выходной провод — «плюс», черный или синий — «минус». Цвета проводов на ленте тоже выбраны не случайно. На монохромной ленте (белая или цветная, не меняющая цвет) красный провод — «плюс», черный — «минус». При подключении ленты к блоку питания необходимо соблюдать полярность, т.е. красный провод ленты подключать к красному или коричневому выходному проводу блока питания, черный — к черному или синему выходному. Если Вы хотите управлять яркостью ленты или изменять цвет подсветки, ознакомьтесь, пожалуйста, со статьями «Изменение яркости одноцветных лент» или «Управление многоцветными лентами».

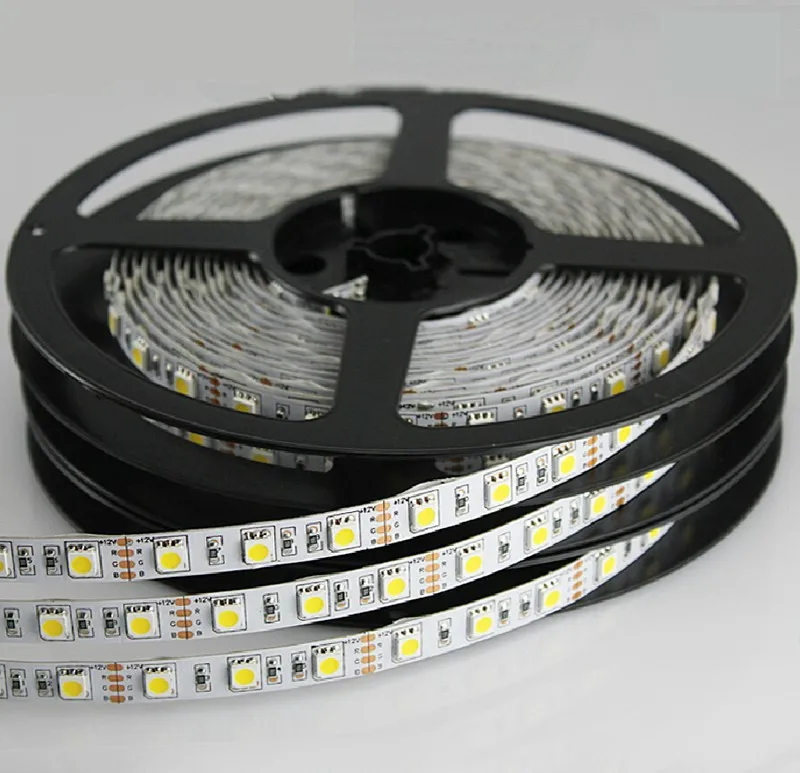

Светодиодная лента обычно производится и продается нами 5-ти метровыми отрезками, намотанными на катушку (также, существуют ленты, намотанные по два пятиметровых отрезка на одной катушке).

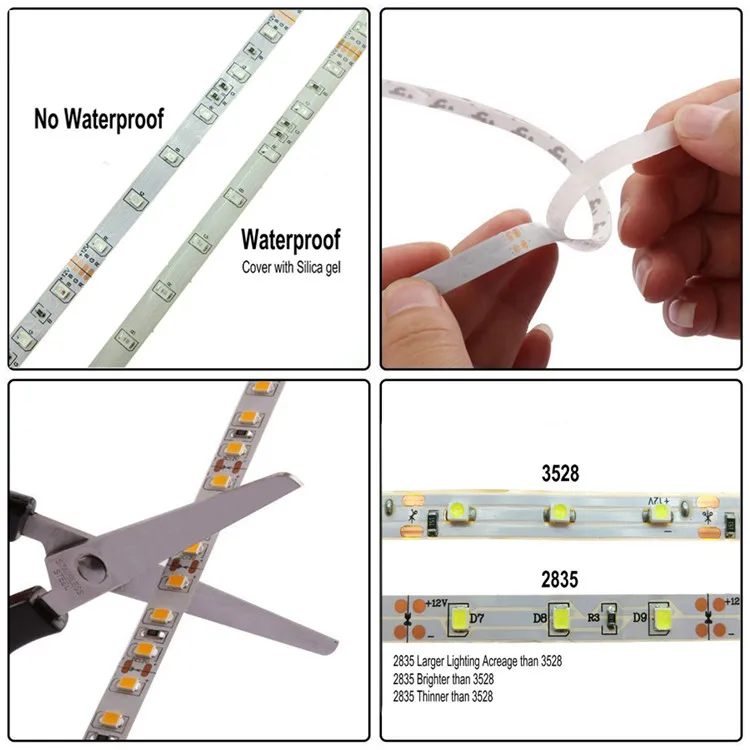

Резать ленту можно с шагом 2.5, 5 или 10 см в зависимости от типа ленты. Ленту резать допускается только в обозначенных местах — между медными контактными площадками. Обычно 12-ти вольтовая лента режется с шагом 3 светодиода, 24-х вольтовая с шагом 6 светодиодов. Существует также лента, которая режется с шагом в один светодиод.
На обратную поверхность большинства лент нанесен клеевой слой. Исключение составляют некоторые виды влагозащищенных лент. Монтаж ленты осуществляется на чистую, гладкую, ровную, сухую, желательно обезжиренную поверхность. Для монтажа достаточно снять с ленты защитный слой и прижать ее к подготовленной поверхности.
Напряжение питания на ленту можно подавать с одной стороны отрезка.
Для использования отрезанных кусков ленты, оставшихся без токоподводящих проводов, необходимо эти провода к ним припаять. Пайка производится к медным «пятачкам» на ленте при помощи стандартного припоя и любого неактивного флюса (флюса, не содержащего кислот в своем составе) или сосновой канифоли.
Для быстрого и надежного соединения контакты необходимо аккуратно зачистить, например, острием монтажного ножа. Существуют также разъемы, монтирующиеся непосредственно на ленту, но использование подобных разъемов крайне нежелательно ввиду низкой надежности соединения (возможно пропадание контакта, нагревание и обгорание разъемов). Если Вы не «дружите» с паяльником, мы можем по Вашим размерам подготовить отрезки лент с подпаянными к ним проводами нужной длины.

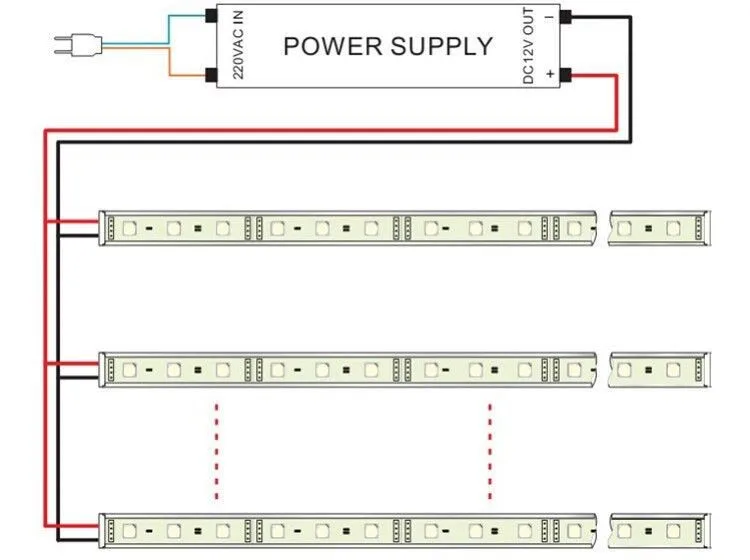

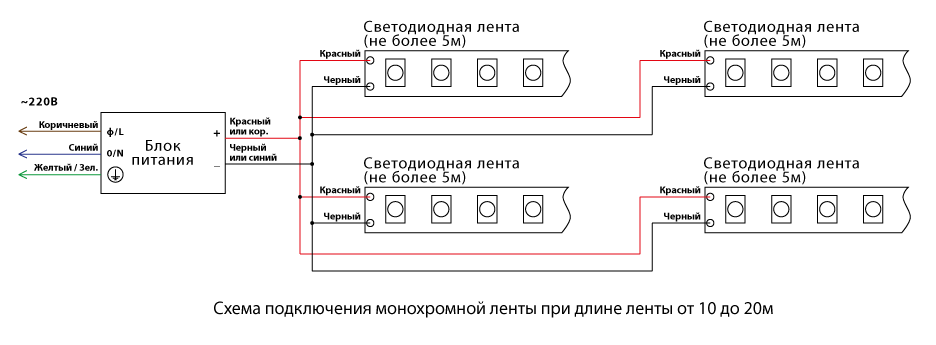

Категорически не рекомендуется подключать ленты длиной более 5-ти метров друг за другом. При таком включении, через ленту, расположенную ближе к блоку питания, протекает ток, превышающий допустимое значение, что вызывает перегрев ленты. В таком режиме лента долго не проработает. При необходимости подключения к одному блоку ленты длиной более 5-ти метров, блок питания можно расположить в месте соединения лент, а ленты развести в две стороны. Если расположить оборудование таким образом невозможно, то подавать питание на каждую 5-ти метровую ленту необходимо через отдельные провода, проложенные от блока питания к ленте.
При выборе проводов для подключения светодиодной ленты необходимо учитывать, что ток в цепи питания ленты довольно большой. Это обусловлено необходимостью передать относительно высокую мощность при невысоком напряжении питания светодиодов. Подход, используемый обычно при выборе проводов для сети 220 вольт, здесь неприемлем. Так, например, чтобы передать мощность величиной 100 ватт при напряжении питания 220 вольт, необходим ток 0.45 ампера. Чтобы передать такую же мощность при напряжении питания 12 вольт, необходим ток 8.3 ампера, т.е. в 18 раз больше! Также, при выборе провода, кроме максимально допустимого тока, необходимо учитывать и падение напряжения на проводах. Например, понижения напряжения с 220 вольт до 219 никто и не заметит, а снижение напряжения питания ленты на тот же 1 вольт с 12 до 11 вольт уже довольно критично. Чем тоньше и длиннее провод от блока питания до ленты Вы будете использовать, тем меньшее напряжение дойдет до ленты. Пониженное напряжение питания в одноцветной ленте приводит к понижению яркости свечения, а в многоцветной, кроме этого, и к смещению цветового баланса в сторону красного цвета.
Может даже возникнуть ситуация, когда конец ленты, при включении белого цвета, светится более розовым, чем ее начало. Особенно сильно потери на проводах проявляются при использовании 12-ти вольтовой ленты. Именно поэтому использование 24-х вольтовой ленты всегда более предпочтительно, особенно при больших мощностях. Чтобы уменьшить эти потери, желательно все оборудование размещать как можно ближе к ленте. Если такой возможности нет, необходимо использовать провод достаточного большого сечения.
Соединения проводов между собой лучше всего выполнять при помощи пайки. Если такой возможности нет, то желательно использовать клеммные соединители, например, соединители фирмы WAGO, зарекомендовавшие себя как удобные и надежные устройства.
Монтаж блоков питания необходимо осуществлять таким образом, чтобы обеспечить циркуляцию воздуха для охлаждения блоков, а также предусмотреть возможность доступа к БП для их обслуживания или замены. Надежность применяемых блоков питания достаточно высока, но в нашей реальной жизни не исключены случаи, при которых в сети может появиться опасное для БП напряжение или пульсации, приводящие к выходу их из строя.
Перед включением системы обязательно внимательно проверьте правильность выполненного монтажа. Неправильно смонтированное оборудование может выйти из строя при первом же включении. Поломка оборудования, вызванная ошибками монтажа, не является поводом для его гарантийного ремонта или замены.
Светодиодные ленты ЭРА на 12 и 24 вольта: чем отличаются?
В ассортименте ЭРА более 50 позиций светодиодных лент на 12 и 24 вольта. Все они помогают организовать качественную и красивую подсветку пространства, а при необходимости — систему полноценного основного освещения помещения. В данном материале мы поясним, чем отличаются LED-ленты ЭРА напряжением 12 и 24 вольта.
В LED-лентах ЭРА на 12 вольт в одну цепочку последовательно подключаются три светодиода. В такой ленте протекает в два раза больше электрического тока, чем в светодиодных лентах на 24 вольта — при меньшем напряжении и одинаковой мощности. Чтобы плата LED-ленты на 12 вольт не нагревалась, следует ограничить длину участка 5 метрами.
В светодиодных лентах ЭРА на 24 вольта в одну цепочку последовательно подключаются
СВЕТОДИОДНЫЕ ЛЕНТЫ ЭРА НА 12 ВОЛЬТ: ПРЕИМУЩЕСТВА
На светотехническом рынке самыми популярными являются LED-ленты на 12 вольт — их можно найти практически в каждом торговом центре или магазине электротехники. 12 вольт — доступное напряжение, его выдаёт большинство аккумуляторных батарей. Специальные блоки питания, понижающие напряжение, также чаще всего выдают результат в 12 вольт.
В связи с этим сфера применения 12-вольтовых светодиодных лент очень широка — подсветка транспортных средств, рекламных конструкций и вывесок, игровых зон, рабочих мест, бытовая подсветка.
Ещё одно преимущество LED-лент на 12 вольт — удобная кратность нарезки. Любую светодиодную ленту можно обрезать только в местах между участками LED-элементов. В 12-вольтовых лентах участки состоят всего из 3 светодиодов (а не из 6, как у 24-вольтовых). Соответственно длина каждого участка будет меньше — от 2,5 до 5 см в зависимости от модели. Это значит, что вы сможете максимально точно подсветить конкретный участок пространства, погрешность может составить лишь несколько сантиментров.
В числе преимуществ лент лент ЭРА на 12 вольт — безопасность. Напряжение в них в 2 раза ниже, чем в 24-вольтовых. Даже случайно дотронувшись до проводов или контактов таких лент мокрыми руками, вы практически не почувствуете столь низкое напряжение. NB: все оголённые токоведущие части подсветки должны быть изолированы в любом случае!
СВЕТОДИОДНЫЕ ЛЕНТЫ ЭРА НА 24 ВОЛЬТА: ЧЕМ ХОРОШИ?
24-вольтовые LED-ленты торговой марки ЭРА потребляют в два раза меньше тока, что даёт возможность организовать подсветку тонкими проводами.
Медный кабель сечением 1,5 мм² можно смело заменить на кабель с сечением всего 0,75 мм².
Меньший ток сокращает потери — создавайте более длинную подсветку! Улучшается и равномерность освещения — светодиодные ленты ЭРА на 24 вольта сохраняют яркость по всей своей длине.
24-вольтовые светодиодные ленты торговой марки ЭРА позволяют более эффективно использовать контроллеры и диммеры. Стандартный контроллер рассчитан на работу с напряжением и 12, и 24 вольт. Благодаря меньшему току в лентах на 24 вольта с помощью контроллера можно управлять в 2 раза более мощной подсветкой.
Выбирайте LED-ленты на 12 вольт, если:
- Создаёте внутрикомнатную домашнюю подсветку.
- Вам нужно осветить не всё пространство, а лишь подсветить его детали.
- Вам важна архитектурная точность подсветки без лишних «хвостов» или недоосвещённых участков.
- Рядом с освещаемым участком нет розетки 220 В и вы будете питать светодиодную ленту от аккумулятора.
- Вам необходима гарантия безопасности 200%!
Выбирайте LED-ленты ЭРА на 24 вольта, если:
- Вы хотите использовать светодиодную ленту в качестве основного освещения, а не просто подсветки. Люстры и светильники в таком случае исключаются или уходят на второй план. Включить свет в помещении — значит включить систему LED-лент.
- Вам необходимо подсветить или осветить пространство большой площади.
- Вы планируете использовать один диммер или контроллер, подключив к нему максимально возможную мощность.
Весь ассортимент светодиодных лент в онлайн-каталоге ЭРА: https://www.eraworld.ru/catalog/category/350
Аксессуары для светодиодных лент — все, что вам нужно для следующего проекта светодиодных лент
Завершение установки гибкой светодиодной ленты не должно быть сложным, упростите ее с помощью аксессуаров для лент LEDSupply!
Светодиодные ленты — самый популярный вариант для самостоятельного монтажа во многих жилых помещениях.
Дискретные, самоклеящиеся ленты легко и безопасно использовать для освещения под шкафами, освещения сводов и различных приложений акцентного освещения, которые стали популярными в связи с продолжающимся развитием технологии светодиодных лент. Самое приятное… есть широкий ассортимент аксессуаров, которые делают 12-вольтовые светодиодные ленты удобными в использовании и упрощают установку!
Светодиодные ленты
В первую очередь важно ознакомиться с вариантами светодиодных лент и всеми основами их использования. LEDSupply предлагает светодиодные ленты для внутреннего и наружного использования в различных вариантах белого цвета, цветов или даже полосы с эффектом изменения цвета (также известные как полосы RGB). Наш последний выпуск блога предлагает отличное введение в светодиодные ленты 12 В, которые являются отличной отправной точкой для любых новичков в мире светодиодных лент.
Как питать
Для правильной работы гибких полос LEDSupply требуется 12 В постоянного тока.
Для домашнего использования требуется блок питания 12 В. Существуют подключаемые адаптеры питания для светодиодных ламп или трансформаторы на 12 В, которые напрямую подключаются к обычному домашнему напряжению сети переменного тока. Узнайте, как запитать светодиодные ленты прямо здесь.
Диммирование и управление светодиодными лентами
Как и в случае с большинством источников света, пользователи хотят контролировать свой свет. Со светодиодными лентами существует множество способов затемнения и управления. Наиболее распространенный вариант — использование встроенного контроллера диммирования. Диммеры для светодиодных лент на 12 В используют выход в режиме ШИМ для изменения света, исходящего от ленты. Лентам RGB нужен 3-канальный контроллер, который помогает смешивать разные цвета, создавая эффект изменения цвета, который многие хотят использовать для акцентного освещения.
Светодиодные контроллеры Wi-Fi становятся самым популярным способом затемнения светодиодных лент, поскольку они дают вам возможность управлять ими прямо со смартфона или голосового помощника.
Эти диммеры обладают множеством функций и являются лучшим вариантом, если вы управляете несколькими источниками света по всему дому. Контроллеры Wi-Fi Smart доступны в одноцветном или RGB-варианте.
Если в вашем доме есть диммирующая установка с обычным бытовым диммером, вам следует использовать блок питания для светодиодов с регулируемой яркостью.
Светодиодная лента с выключателем
Добавление выключателя к светодиодной ленте осуществляется с помощью тумблера светодиодной ленты. Так же, как большинство людей хотят управлять своим светом, включение и выключение света с помощью простого переключателя является обязательным для многих проектов, как больших, так и малых. Тумблер соответствует 12-дюймовому кабелю с 2,1-миллиметровыми штыревыми и гнездовыми концами, идеально подходящим для использования с лентами на 12 В и подключаемым адаптером питания.
Для использования просто подключите блок питания к гнездовому концу кабеля, а другой конец подключите к полоске.
Точно так же у вас есть светодиодная лента с выключателем, который можно включать и выключать в любое время.
Принадлежности для подключения светодиодных лент
Почти в каждом проекте светодиодных лент возникает необходимость соединения светодиодных лент друг с другом. Наиболее распространенные соединения светодиодных лент:
Встык: Немного удлините световую ленту, вставив беззазорный соединитель между лентами
или
Светодиодная лента -wire Connector: Подсоедините полосу к проводу, чтобы пройти расстояние, где свет не нужен, а затем подключите к следующей части полосы света. Например, если вы работаете под освещением шкафа и есть небольшой перерыв в шкафах, где находится плита, но затем вам нужно продолжить работу светодиодной ленты с другой стороны.
Эти типы соединений легко выполняются с помощью защелкивающихся разъемов EZ для светодиодных лент. Разъемы для светодиодных лент работают с многожильным проводом калибра 20-22 и поставляются с 2-контактными разъемами для одноцветных лент или 4-контактными разъемами для светодиодных лент для RGB-лент.
Следуйте этому полному руководству о том, как использовать их для вашего проекта.
Разветвители светодиодных лент
Вы когда-нибудь задумывались, как подключить несколько лент к одному источнику питания? Вот где разветвители светодиодных лент чрезвычайно полезны. Разветвители обычно называют Y-разветвителями или Y-кабелями из-за их способности разветвляться в двух разных направлениях.
Разветвители светодиодных лент бывают 2-х, 3-х и 4-х позиционными, что позволяет беспрепятственно подключать до 4-х лент к одному адаптеру питания! Это очень удобно при прокладке лент в двух разных направлениях или параллельной прокладке светодиодных лент.
LEDSupply предлагает 4-контактные RGB-разветвители и одноцветные светодиодные разветвители. Для получения дополнительной информации об использовании светодиодных разветвителей для создания светодиодных лент см. это полезное руководство.
Перемычки для светодиодной ленты — удлинитель светодиодной ленты
Соединительные перемычки представляют собой удлинительные кабели для светодиодных лент.
Перемычки могут прыгать между полосами, но их основное назначение — создать зазор между источником питания светодиода и началом полосы света. Как и другие аксессуары для лент, соединительные кабели поставляются как в одноцветном исполнении, так и в вариантах со светодиодной лентой RGB.
Для одноцветных светодиодных лент требуется 2-контактный удлинительный кабель для светодиодов. Сами кабели заканчиваются на обоих концах обычными адаптерами цилиндрической вилки размером 2,1 мм, которые используются со всеми одноцветными лентами и контроллерами затемнения. Перемычки имеют гнездовой разъем 2,1 мм в начале, который легко подключается к адаптеру питания 12 В. На противоположном конце есть штекер 2,1 мм, который подключается непосредственно к полосе света.
Одноцветные перемычки бывают длиной 1 метр (3,28 фута), 2 метра (6,56 фута) и 3 метра (9,84 фута).
Для работы полос RGB требуется 4-контактная перемычка удлинительного кабеля RGB. Ленты RGB имеют 4-контактный дизайн, уникальный для полосок, меняющих цвет.
Перемычки RGB оснащены таким же 4-контактным адаптером, обеспечивающим беспрепятственное соединение. Перемычки RGB поставляются с 4-контактным штекерным адаптером для подключения между 4-контактными гнездовыми разъемами, а затем подключаются к следующему ряду полос RGB.
Световые перемычки RGB предлагаются длиной 30 см, 50 см, 1 метр, 2 метра, 3 метра, 5 метров и 10 метров.
Перемычки для светодиодных лент лучше всего использовать в качестве удлинительных кабелей от источника питания светодиодов к самим светодиодным лентам. Их также можно использовать для перехода между двумя барабанами светодиодных лент, просто убедитесь, что вы не превышаете максимальную длину вашей ленты. Они наиболее полезны для совместной работы с разветвителями светодиодных лент, поскольку вам может потребоваться подключить удлинитель от исходного источника питания к одному из других участков ленточных светильников. Это удобно для параллельных линий светодиодных лент на более длинных участках.
Провод светодиодной ленты
Перемычки для светодиодной ленты полезны, но они бывают только определенной длины, что может подойти не всем, поскольку каждый проект светодиодной ленты уникален.
В этих ситуациях вам необходимо сократить количество светодиодных лент и установить специальные «перемычки» со светодиодным световым проводом между отдельными участками. Вместо того, чтобы прокладывать отдельные провода, проще всего использовать параллельно соединенные провода, чтобы создать аккуратную установку.
LEDSupply предлагает многожильный провод калибра 22, соединенный параллельно, только для следующих типов корпусов:
Двухжильный провод – Многожильный провод калибра 22 для одноцветных полосок. Этот красно-черный соединенный провод позволяет легко провести один проход между полосами света. Они без проблем работают с 2-контактной светодиодной лентой для проводных разъемов.
4-жильный светодиодный провод – многожильный провод калибра 22 для светодиодных лент RGB. 4 параллельных соединенных провода используются для соединения между лентами RGB и отлично работают с 4-контактными разъемами для светодиодной ленты.
Провод питания светодиодной ленты очень удобен во многих ситуациях подключения, каждый провод имеет цветовую маркировку, поэтому провода легко держать прямо и не перепутать соединения.
При работе с проводом иногда вам придется соединить два провода вместе. Это можно сделать с помощью обычных проволочных гаек, рычажных гаек или изоленты. Мы предлагаем простой соединитель для стыкового сращивания, который прекрасно работает и обеспечивает чистый бесшовный вид, как показано ниже. Используйте эти разъемы для проводов в любом месте, где вам нужно выполнить соединение между проводами.
Еще одним удобным соединителем для проводов является Т-образный отвод. Соединители для сращивания проводов. Это упрощает соединение новых параллельных проводов для отдельной прокладки. Соединительные соединители работают с проводом 20-24 AWG, и изоляцию снимать не нужно!
Соединяем все вместе
Я только что перечислил множество различных аксессуаров, которые, надеюсь, не смутили вас на пути к установке собственного светодиодного освещения.
Если вы чувствуете себя подавленным, следуйте приведенным ниже советам, и вы будете на пути к успеху:
- Ознакомьтесь со светодиодными лентами. «7 советов и приемов для светодиодных лент на 12 В» — отличное место для начала.
- Узнайте, какой длины должны быть ваши полоски, а также сколько вы будете использовать.
- Найдите идеальное место для блока питания и расстояние до каждой светодиодной ленты
- И, наконец, найдите светодиодные ленты и аксессуары, которые сделают это самым простым и умным способом!
Светодиодные гибкие светодиодные ленты COB
Полоски5 февраля 2021 г.
by Taylor Scully
Светодиодные ленты
на протяжении многих лет были очень популярным решением для самостоятельного освещения во многих областях. Вот почему мы так увлечены новейшей технологией светодиодных лент — COB Flexible Strip Lighting. Если вы никогда не читали наше Руководство по светодиодным лентам, вам следует начать с него, поскольку оно охватывает все основы освещения светодиодными лентами в целом.
Если вы уже знакомы с ленточным освещением и хотите узнать, как COB-ленты делают мир светодиодного освещения еще лучше, читайте дальше!
Что такое КОБ?
В мире светодиодов COB — это аббревиатура от Chip on Board, что в основном означает размещение кристалла светодиода непосредственно на печатной плате (PCB). Светодиод «Чип на плате», используемый в гибких лентах, также иногда называют флип-чипом.
Светодиоды с перевернутыми чипами в основном представляют собой простой подход к структуре светодиодов. Взгляните на обычный светодиод 5050 SMD (устройство поверхностного монтажа), у него более объемный пластиковый отражатель, который инкапсулирует сам светодиод, а затем покрывает его люминофорным покрытием. «Перевернутые чипы», из которых состоят светодиодные полосы COB, вырезают из своей конструкции все, кроме светодиодного чипа, желтого люминофорного покрытия и контактных площадок. Такая компактная конструкция приводит к значительному уменьшению размеров, позволяя размещать их ближе друг к другу и еще больше миниатюризировать светодиодное освещение.
Как производятся светодиодные ленты COB Flex?
Ленты изготовлены из печатной платы того же качества, что и другие наши светодиодные ленты Flex. Затем светодиоды с перевернутыми чипами размещаются бок о бок по центру полосы света так плотно, что на каждый метр полосы приходится 512 светодиодов! Полоски заканчиваются после нанесения слоя люминофора на светодиоды. Это помогает сбалансировать цветовую температуру, а также выступает в качестве защитного слоя для крошечных светодиодов флип-чипа под ним.
Преимущества гибких светодиодных лент COB
Теперь, когда у вас есть общее представление о том, как создавалась эта новая световая технология, пришло время посмотреть, что делает ее лучше или лучше для определенных областей применения.
Никаких светодиодных горячих точек даже в ограниченном пространстве!
Одной из самых больших жалоб на вашу традиционную гибкую светодиодную ленту являются горячие точки по всей ленте. Hotspot — это термин для более ярких областей через приспособление или полосу, где вы можете четко видеть, откуда исходит свет.
Свет гораздо привлекательнее и привлекательнее, когда он выглядит как ровный источник света, а не пятнистый беспорядок.
В гибких лентах SMD 5050 диоды большего размера расположены достаточно близко, так что на расстоянии свет равномерно распределяется по освещаемой поверхности, но если источники света расположены слишком близко к поверхности или видны сами ленты, горячие точки — это бельмо на глазу, которое нельзя игнорировать человеческому глазу.
Полосы 512 светодиодов/м было бы довольно трудно выделить какие-либо горячие точки на полосах COB Flex. Полоска освещает ровным, последовательным светом от начала до конца. Равномерный свет не имеет темных пятен и гораздо более привлекателен для человеческого глаза, испуская ровный свет даже в самых тесных местах. На самом деле, единственный реальный способ увидеть горячие точки — это посмотреть на обратную сторону полосы, где легче увидеть отдельно расположенные светодиоды флип-чипа. Единственный другой способ увидеть отдельные диоды — это уменьшить яркость полос примерно до 5% светоотдачи.
Это делает ленты COB Flex Strip идеальными для приложений, где:
- Саму полоску невозможно скрыть из виду.
- Освещаемая поверхность находится в пределах 2 футов от полосы света.
- Отражающие поверхности, такие как гранит/стекло.
- Приложения, в которых вам нужен крутой неоновый эффект.
Яркий свет
Правильно, эти светодиодные ленты COB Flex еще ярче! При яркости 1400 люмен/м2 они даже ярче, чем наши ленты высокой плотности! Равномерный яркий свет также излучается под более широким углом благодаря тому, что светодиоды на флип-чипе не заключены в пластиковый держатель, как светодиоды SMD. Это позволяет им излучать немного света по бокам, чтобы они распространялись на 180 градусов от полосы. Более широкий угол света означает больше света для вас, поэтому в долгосрочной перспективе это важно и для яркости!
Подробнее Flex
Гибкость этих полос намного выше, чем у других гибких полос, благодаря меньшему размеру диода и равномерному распределению веса.
Диоды настолько малы и плотно расположены, что любая точка полоски такая же, как и другая. Однородность позволяет легко настраивать полосы без необходимости планировать светодиод 5050 SMD, торчащий там, где он вам не нужен. Благодаря такой дополнительной гибкости их будет легче вписать в труднодоступные места и обойти углы в вашем приложении.
Больше эффективности, меньше тепла
При размещении такого количества светодиодов в таком маленьком пространстве эффективность может оказаться под вопросом. Однако светодиоды с флип-чипом превосходят другие светодиоды по эффективности и теплопередаче. На самом деле они работают со скоростью 14 Вт / м, как и наши ленты с высокой плотностью, но они излучают 100 люмен на ватт по сравнению с 75 / Вт у ленты с высокой плотностью.
Они также намного лучше распределяют тепло, так как монтируются непосредственно на гибкую печатную плату. Это помогает им распределять тепло по печатной плате, а не держать его запертым прямо в самом источнике света.
Это снижение теплового сопротивления в цепи высокой плотности значительно увеличивает срок службы светодиодов.
Электрические характеристики гибких полос COB
Преимущества гибких полос COB должны быть очевидны, если вы обращали на них внимание, так что теперь давайте рассмотрим некоторые особенности этой полосы. Если вы знакомы со светодиодными лентами, то многое из этого покажется вам знакомым, но с этой лентой есть несколько отличий, поэтому рекомендуется ознакомиться с приведенными ниже советами, прежде чем работать с COB Strip Lights.
Блок питания 24 В
Гибкие блоки COB рассчитаны на 24 В постоянного тока. Это отклонение от нормы, так как другие наши гибкие ленты питаются от 12 В постоянного тока. При таком количестве диодов в схеме требуется дополнительное напряжение. Пожалуйста, обратите внимание на то, что с этими лентами всегда следует использовать вход 24 В. К счастью, у нас есть множество блоков питания 24 В самых разных стилей:
- Проводной
- Диммируемый
- Съемный
- Открытая рама
Увеличенная длина
Более высокое входное напряжение дает еще одно дополнительное преимущество.
Это позволяет работать дольше с полосками COB Flex. На самом деле они могут быть соединены встык до 2 полных барабанов (32,8 фута)! Это упрощает работу приложений, требующих длинных прямых участков. Если вам нужно больше, чем 32,8 фута, не забудьте подключить светодиодные ленты параллельно, чтобы у вас не было падения напряжения в вашей установке.
Cut and Connect
Полосы можно разрезать, как и другие наши ленты. Пожалуйста, режьте только по отметкам, отмеченным на полосе через каждые 2,46 дюйма. Это позволяет вырезать полосы до нестандартных размеров или добавлять промежутки в вашем приложении. Полосы можно использовать снова после разрезания, лучший способ соединения — пайка, но если это невозможно, наши соединители EZ COB Strip сделают свое дело.
Варианты цвета
Полоски COB Flex предлагаются в стандартных вариантах белого цвета: теплый белый 3000K, нейтральный белый 4000K и холодный белый 6000K.
Они также отлично смотрятся в красном, синем и зеленом цветах, которые также доступны.
Размеры полосы
Полосы предлагаются длиной 3, 6, 9, 12 и 16,4 фута. (1 катушка)
Гибкая печатная плата имеет ширину 10 мм, а люминофорное светодиодное покрытие находится на высоте около 1,6 мм от печатной платы.
Заключение
Если традиционные гибкие светодиодные ленты не подходят для вашей работы, я предлагаю обратить внимание на гибкие светодиодные ленты COB. Они новы на рынке, но эти светодиодные ленты станут обычным явлением в мире светодиодных лент. Пожалуйста, не стесняйтесь обращаться к нам по электронной почте с любыми интересами или вопросами, касающимися светодиодных гибких полос COB.
