Светодиодные ленты какие бывают: Светодиодная лента — подробный обзор, виды, характеристики

Светодиодная лента - подробный обзор, виды, характеристики

Содержание:

Светодиодные ленты — это уникальный источник света, способный реализовать самые смелые задумки по организации сценариев освещения.

Конструктивно светодиодная лента представляет собой гибкую печатную плату из меди компактных размеров — высотой 2-3 мм и шириной 8-10 мм. К плате припаяны светодиоды с углом рассеивания 120°. С обратной стороны снабжена самоклеющимся слоем для монтажа на поверхность основы.

Устройство светодиодной ленты Схема устройства открытой монохромной ленты белого цвета

Гибкость и компактность ленты наделяет ее широчайшей функциональностью. Она незаменима для освещения труднодоступных мест и ограниченных пространств, используется как дизайнерский акцент для выделения потолочных конструкций, ниш, ступеней, контурной подсветки пола и предметов интерьера. Так же применяют как самостоятельный источник света для шкафов, рекламных конструкций, прозрачных световых панелей.

Содержание

Виды светодиодной ленты

Всё многообразие светодиодных лент можно условно разделить на несколько основных групп в зависимости от ключевых характеристик и области применения. По цвету свечения делятся на монохромные и многоцветные RGB-ленты. По степени защищенности различают открытые и герметичные. Еще можно выделить типы «Бегущий огонь» и бокового свечения.

Изучим каждую группу подробнее.

Монохромные

Монохромная светодиодная лента Монохромная лента белого цвета

Монохромные ленты отличаются тем, что дают только один цвет свечения. Палитра ограничена шестью цветами — белым, красным, синим, зеленым, желтым, оранжевым и розовым.

Ограниченность цветовой гаммы компенсируется экономической выгодой — монохромные ленты самый доступный по цене вариант. Основное применение — контурная подсветка навесных конструкций, ниш, полок, лестниц.

Многоцветные RGB

RGB светодиодная лента
RGB светодиодная лента

Многоцветные RGB ленты позволяют принудительно изменять цвет свечения в широком диапазоне оттенков. Подобный эффект достигается за счет совмещения в одной ленте по сути трёх цветных: красной (Red), зеленой (Green) и синей (Blue). Оптическое смешение этих цветов и даёт многообразие палитры.

За регулировку цвета отвечает специальный контроллер. Базовые модели контроллеров способны передавать около 3 миллионов цветов. Продвинутые — до 16 миллионов. Кроме этого контроллер позволяет настраивать алгоритмы автоматической смены цвета, управлять яркостью свечения и дистанционно включать/выключать подсветку.

RGBW - светодиодная лента RGBW - светодиодная лента

Особой разновидностью многоцветных лент является RGBW. В ней к RGB-светодиодам добавлен светодиод «холодного» белого цвета (около 6000 кельвин). Отдельный белый канал может работать в независимом режиме или же дополнять цветные, смягчая их интенсивность.

Открытые

В базовом исполнении светодиодные ленты выпускаются открытыми. Все элементы — печатная плата, диоды, резисторы — ничем не защищены.

Открытая светодиодная лента Открытая светодиодная лента белого цвета

В таком виде светодиодная лента уязвима к воздействию влаги или механическим повреждениям, но зато отличается низкой ценой . Поэтому этот тип применяют в качестве скрытой подсветки в мебели и декоративных конструкциях интерьера. Или же ее закладывают в специальные световые короба, выполняющие функцию внешней защитной оболочки.

Герметичные

Для защиты светодиодов от внешнего воздействия — влаги, пыли или предметов покрупнее — на ленту наносят слой прозрачного герметика, не проводящего ток.

Герметичная светодиодная лента Герметичная светодиодная лента класса IP65

Варьируя состав и толщину герметика, производители выпускают изделия разной степени защищенности.

Класс защищенности присваивается по системе Ingress Protection Rating (IP), соответствующей международному стандарту IEC 60529. Первая цифра в кодировке — защита от проникновения предметов. Вторая цифра — защита от влаги.

Класс Защита от предметов Защита от влаги
IP33 от крупных предметов диаметром более 2,5 мм от дождя и брызгов, падающих под углом 60°
IP65 полная защита контакта от пыли от водяных струй с любого направления
IP67 полная защита контакта от пыли от кратковременного погружения в воду на 1 метр

Сфера применения герметичных лент — это в первую очередь помещения с повышенной влажностью (ванные комнаты, бани, сауны, бассейны). За счет того, что герметик защищает еще и от механических воздействий — случайных ударов, упавших предметов или наступания ногой, такие ленты подходят для монтажа в полу или на ступенях лестниц.

Ленты «Бегущий огонь»

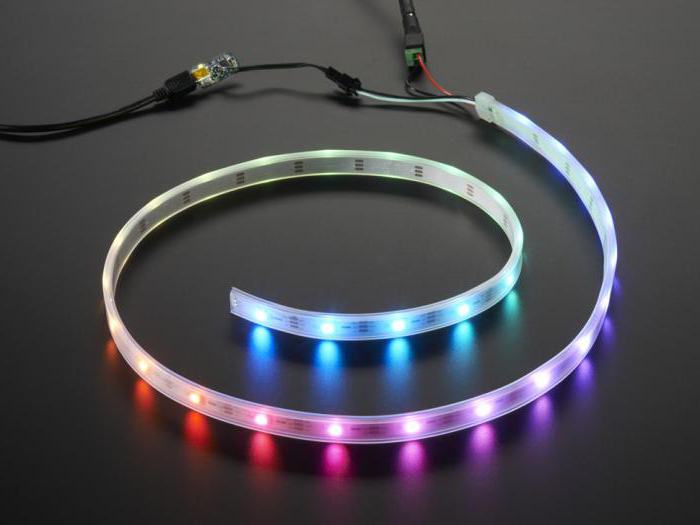

В светодиодных лентах типа «Бегущий огонь» за счет особой конструкции печатной платы, в которую вмонтированы адресные микросхемы управления, можно задавать цвет и яркость каждого диода в отдельности.

Лента Бегущий огонь Светодиодная RGB-лента «Бегущий огонь»

В результате с помощью контроллера можно создавать сценарии освещения, которые недоступны обычным монохромным и RGB-лентам. Например, создать эффекты переливающихся цветов или мерцания, огней, бегущих в разных направления и с разной интенсивностью.

«Бегущий огонь» излюбленный способ декорирования и организации освещения в развлекательных заведениях, клубах и ресторанах.

Ленты бокового свечения

В лентах бокового свечения применяются цилиндрические светодиоды, которые припаяны к торцу платы.

Лента бокового свечения
Лента бокового свечения

Торцевое расположение диодов изменяет направление света — диоды светят вдоль освещаемой плоскости. Подобные ленты часто используются для подсветки плазменных экранов и мониторов, а также в рекламных конструкциях.

Технические характеристики светодиодной ленты

Чтобы подобрать светодиодную ленту, максимально соответствующую текущей задаче по освещению, необходимо правильно определить технические параметры. К ним относятся рабочее напряжение, вид диодов, число диодов на метр ленты, цвет свечения, цвет основы, класс защищенности и параметры резки.

Рабочее напряжение

Стандартное рабочее напряжение составляет 12В. Такие ленты комплектуются блоком питания постоянного тока.

У ленты с мощными диодами, которые создают повышенную нагрузку на печатную плату, рабочее напряжение выше — 24 или 36В. Некоторые модификации способны работать и с напряжением 220В от бытовой сети.

Вид диодов

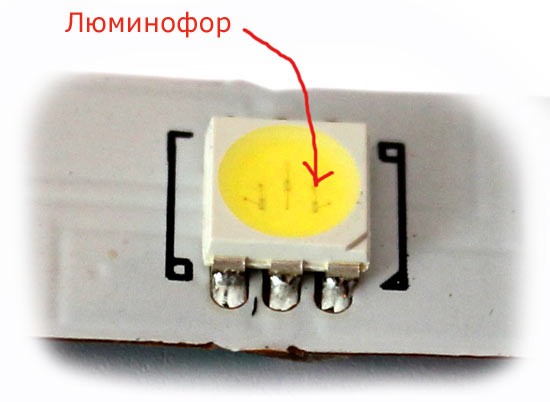

Вид светодиодов определяется их размером, который обозначается четырехзначным числом — 2835, 3528, 5060, 5730 и другие.

Виды диодов Виды диодов

Первые две цифры означают длину диода в миллиметрах, вторые две цифры — ширину в миллиметрах. Так, наиболее распространенные диоды 3528 и 5050 имеют соответственно размеры 35х28 мм и 50х50 мм.

Число светодиодов на 1 метр

Плотность диодов на один метр длины определяет в первую очередь яркость свечения. Чем больше диодов, тем ярче будет светить лента.

Варианты плотности диодов Варианты плотности диодов типа 3528 на каждые 5 см

Различные модификации выпускаются со следующим количеством диодов на метр — 30, 60, 90, 120 и 240.

Цвет свечения

По цвету свечения светодиодные ленты делятся на монохромные — белые теплого и холодного свечения, синие, красные, зеленые, желтые, оранжевые и розовые, а также многоцветные RGB и RGBW.

Подбирать цвет свечения нужно исходя из будущих сценариев освещения, которые будут использоваться в помещении.

Цвет основы

Основа — покрытие лицевой стороны гибкой печатной платы. Встречаются модификации с прозрачной, белой, серой и коричневой основой.

Цвет основы влияет на то, как светодиодная лента выглядит в выключенном состоянии. Поэтому его нужно учитывать при открытом монтаже. Если же изделие устанавливается в скрытые полости или закрывается матовым световым коробом, то цветом основы можно пренебречь.

Класс защищенности

В ассортименте светодиодных лент по степени защиты от механических воздействий и влаги наиболее распространены классы IP20, IP33, IP65, IP67, IP68.

Минимальный класс IP20 имеют обычные открытые ленты. Они справляются с небольшим физическим контактом — их можно трогать, нажимать, протирать от пыли. Но контакт с водой им противопоказан. Наивысший класс IP68 — это ленты, залитые толстым слоем герметика, защищающего даже от ударных нагрузок и позволяющего монтировать освещение на дне бассейна.

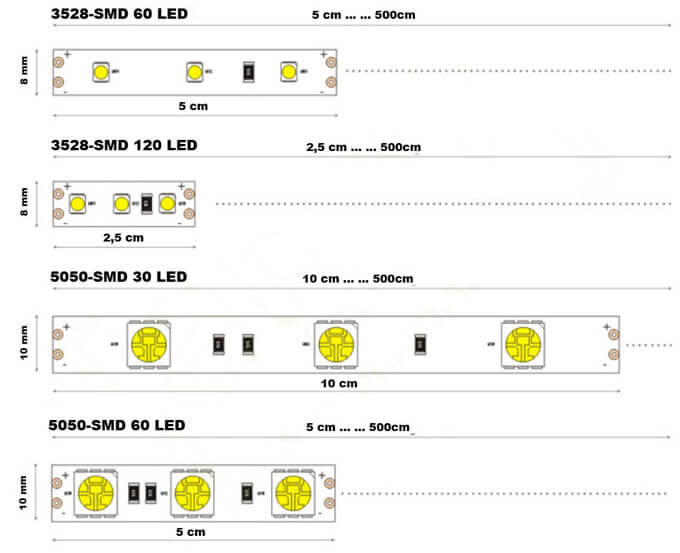

Параметры резки

Параметр резки определяется шагом, с которым можно разделять ленту на модули с минимальной длиной свечения (МДС). Его еще называют кратность резки.

Где резать ленту? Параметры резки

С основными показателями кратности резки наиболее распространенных типов светодиодных лент можно ознакомиться в таблице ниже.

Вид светодиодной ленты Кратность резки
SMD 3528 60 LED 12V 3 светодиода – 5 см
SMD 3528 120 LED 12V 6 светодиодов – 5 см
SMD 3528 240 LED 24V 12 светодиодов – 5 см
SMD 5050 30 LED 12V 3 светодиода – 10 см
SMD 5050 60 LED 12/24V 6 светодиодов – 10 см
SMD 5050 120 LED 24V 12 светодиодов – 10 см

Маркировка светодиодных лент

Маркировка светодиодной ленты как VIN автомобиля. В ней закодирована вся основная информация и технические характеристики.

К примеру, маркировка LED-CW-SMD3528/30 IP20 расшифровывается так:

Элемент маркировки Значение Другие варианты
LED Источник света — светодиод
CW Цвет свечения — белый R — красный
G — зеленый
B — синий
RGB — многоцветный
SMD3528 Тип диода — безвыводной (SMD) размером 35х28 мм
30 Плотность диодов — 30 шт на 1 метр 60 — 60 шт на 1 метр
90 — 90 шт на 1 метр
120 — 120 шт на 1 метр
240 — 240 шт на 1 метр
IP20 Класс защищенности

Другой вариант маркировки RT 2 5000 12V Warm (3528, 300 LED, LUX) расшифровывается так:

Элемент маркировки Значение Другие варианты
RT Серия ленты — открытая лента (фронтального свечения – от плоскости) RTW – герметичная лента (фронтального свечения – от плоскости)
RS – открытая лента бокового свечения (вдоль плоскости)
RSW – герметичная лента бокового свечения (вдоль плоскости)
2 Номер завода изготовителя
5000 Длина ленты — 5000 мм или 5 метров 4000 – 4 метра
3000 – 3 метра
2500 – 2.5 метра

Для герметизированных лент добавляется буква, обозначающая тип герметизации:
5000 P – 5 метров, силиконовая трубка прямоугольного сечения
5000 SЕ – 5 метров, верхняя заливка тонким слоем силиконового герметика
5000 PGS – 5 метров, силиконовая трубка, заполненная герметиком

12V Напряжение питания — 12В 24V
36V
Warm Цвет свечения — Белый теплый (2700-3500 К) Day – Белый дневной (4000-5000 К)
White – Белый чистый (6000-8000 К)
Cool – Белый холодный (8000-10000 К)
Red – Красный
Yellow – Желтый
Green – Зеленый
Blue – Синий
Orange – Оранжевый
Pink – Розовый
Violet – Ультрафиолет
RGB – многоцветный (управление контролером)
SPI – RGB лента с адресным управлением, позволяет создавать эффект «Бегущие огни»
3528 Тип диода — диод размером 35х28 мм
300 LED Количество диодов — 300 диодов на 5 метров длины 2Х – двойная плотность
2Х2 – двойная плотность, два ряда
LUX Цвет основания ленты — лента улучшенного качества на белой плате W – на белой плате
B – на черной плате

Как подключить светодиодную ленту

Существует большое количество вариаций подключения светодиодных лент. Ниже приведены наиболее часто встречающиеся из них.

Подключение одной монохромной ленты

В простейшем варианте подключения понадобятся только блок питания и провода.

Схема подключения монохромной ленты Схема подключения монохромной светодиодной ленты

Подключение нескольких монохромных лент

В том случае, если понадобится смонтировать несколько лент одновременно, используется параллельная схема. Каждый последующий источник света подключается с помощью проводов сечением 1,5 мм.

Схема подключения нескольких монохромных лент Схема подключения нескольких монохромных светодиодных лент

Подключение многоцветной RGB-ленты

В случае подключения многоцветной ленты помимо блока питания и проводов применяется RGB-контроллер. Некоторые модели контроллеров комплектуются пультами дистанционного управления.

Схема подключения многоцветной RGB-ленты Схема подключения многоцветной RGB-ленты

Подключение нескольких RGB-лент без усилителей

Две и более многоцветных лент можно подключить через один блок питания и один RGB-контроллер. Для этого применяется параллельная схема. Но есть ограничение — один контроллер имеет фиксированную мощность (до 200 Вт), и каждый лишний метр ленты увеличивает нагрузку на него. Если превысить допустимую нагрузку, контроллер может перегореть.

Схема подключения нескольких RGB-лент без усилителей Схема подключения нескольких RGB-лент без усилителей

Подключение нескольких RGB-лент c усилителем

Чтобы снизить нагрузку на RGB-контроллер и смонтировать достаточно длинную цепь из нескольких многоцветных лент, рекомендуется применять RGB-усилители. Помимо разгрузки контроллера они еще и обеспечат равномерное свечение светодиодов по всей длине.

Схема подключения нескольких RGB-лент c усилителем Схема подключения нескольких RGB-лент c усилителем

Светодиодные ленты какие бывают

Как выбирать светодиодные ленты для дома? Какие бывают виды, мощность и цвет свечения?

Техника не стоит на месте. На смену обычным лампам пришли светодиодные ленты. Их применяют для многих объектов как внутри, так и снаружи помещений. Для этого существует огромное количество разновидностей подобных изделий. Они позволяют создать декоративную подсветку, могут заменять обычное, полноценное освещение помещений. Чтобы не потеряться в многообразии существующих сегодня предложений, необходимо ознакомиться с рекомендациями экспертов. Они подскажут, как выбирать светодиодные ленты для дома нужной разновидности. Создать неповторимые по красоте эффекты будет довольно несложно. Ленты очень просто крепятся и подключаются. Для каждой комнаты подходит свой тип осветительного прибора.

Общая характеристика

Светодиодная лента имеет второе название LED (light emitting diode). Это в переводе означает «излучающий свет диод». Такая конструкция довольно проста. На специальной ленте расположены определенные типы диодов.

Качественные изделия имеют ресурс службы около 100 тыс. часов. Поэтому первое, на что следует обращать внимание при покупке, это качество, которым обладают светодиодные ленты для дома. Как выбрать (фото осветительного устройства представлено далее) оптимальный тип прибора, а также как правильно его эксплуатировать, следует рассмотреть подробнее.

Диоды нуждаются в отводе тепла в момент их работы. Если этого не происходит, они перегреются и выйдут из строя. Таким образом, процессу подключения подобных изделий уделяется особое внимание.

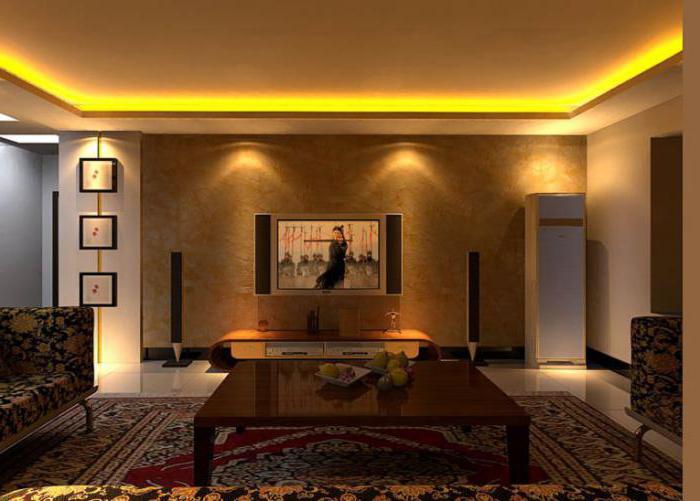

Очень эффектно смотрятся светодиодные ленты при оформлении уличной рекламы, витрин, фасадов дома. Внутри помещений их часто используют в ванной комнате, на кухне, а также в жилых помещениях. Спектр применения LED очень разнообразен.

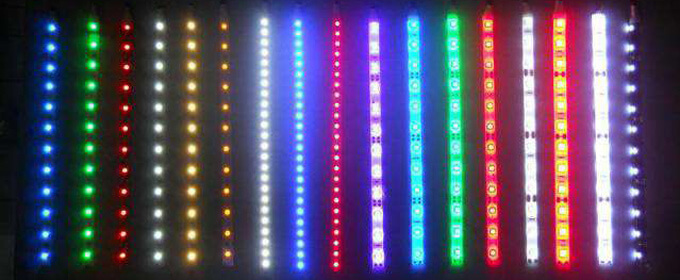

Разновидности ленты

Решая вопрос о том, как подобрать светодиодные ленты для дома (фото приборов представлено далее), необходимо изучить их существующие разновидности. По типу свечения разделяют два вида изделий. Это ленты SMD и RGB.

К первому варианту осветителей относятся одноцветные разновидности. Причем бывают белые, синие, зеленые, желтые и красные типы. Белый цвет бывает трех видов: теплый, холодный и средний. Прочие одноцветные ленты не имеют оттенков или полутонов.

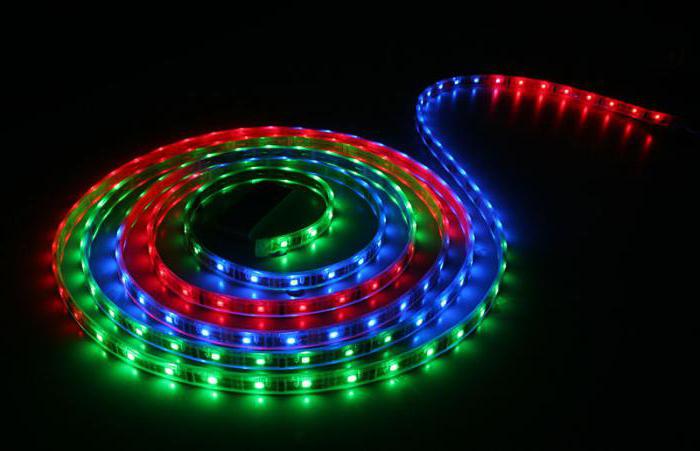

Светодиоды разновидности RGB могут создавать самые разнообразные оттенки свечения. Каждый элемент ленты включает в себя три цвета. При их сочетании в разной пропорции получаются все существующие цвета. Это диоды синего, красного и зеленого цвета. Отсюда и название изделия – Red, Green, Blue (RGB).

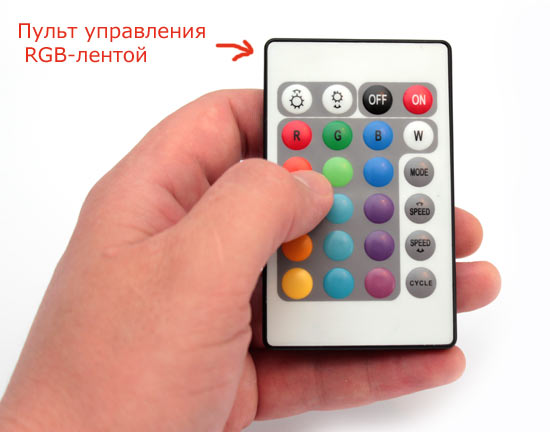

Чтобы иметь возможность управлять свечением такой ленты, потребуется специальный контроллер. Он позволит задать оттенок, интенсивность свечения, а также режим смены цвета. Лента может при этом издавать мерцание, бегущую дорожку и т. д. Однако следует запомнить, что цветные разновидности стоят раза в три дороже обычных монотонных изделий.

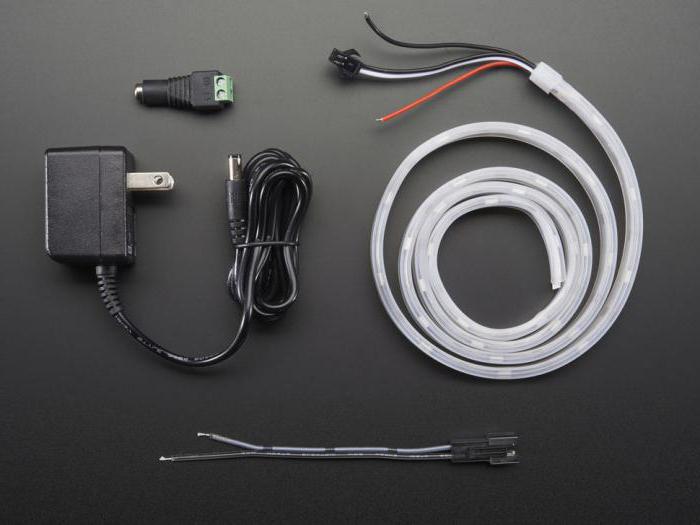

Блок питания

Без правильно подобранного блока питания светодиодная лента не сможет работать полноценно. Существует два основных фактора, влияющих на выбор. Это мощность и напряжение изделия. На эти характеристики необходимо обращать внимание, желая приобрести светодиодные ленты для дома. Как выбрать по мощности нужный тип блока питания, подскажет несложный расчет.

Этот показатель измеряется в Вт/м. Чтобы выбрать адаптер, необходимо умножить потребление энергии каждого метра на длину ленты. При этом следует предусмотреть небольшой запас, для чего полученное в результате вычислений значение округляется в большую сторону.

Напряжение изделия бывает 12 и 24 V. Блок питания приобретают соответствующей категории. Иначе устройство будет работать неправильно.

Яркость свечения

Интенсивность освещения очень важна при выборе светодиодной ленты. Если требуется создать декоративный эффект, подойдут более тусклые разновидности. Но для замены обычного освещения необходимы яркие разновидности. Сегодня это вполне доступный вариант.

Существует два фактора, которые ответят на вопрос о том, как выбрать светодиодные ленты для дома. Яркого освещения удается добиться при повышении концентрации диодов на одном метре LED, а также увеличении размера каждого пикселя.

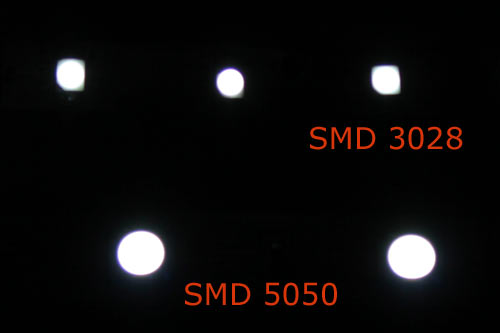

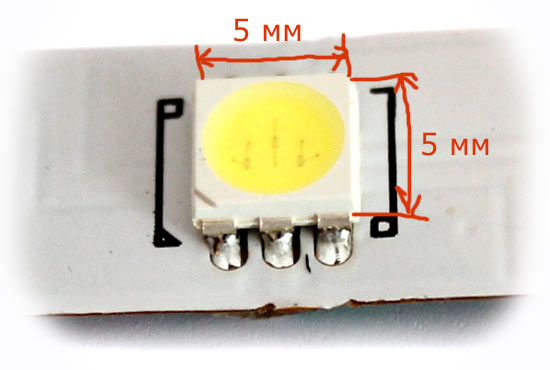

Эти параметры указаны в маркировке. Например, цифра 3528 говорит о том, что высота элемента 3,5 мм, а ширина — 2,8 мм. Концентрация диодов зависит от их размера. Для одних разновидностей она может быть редкой, а для других – частой.

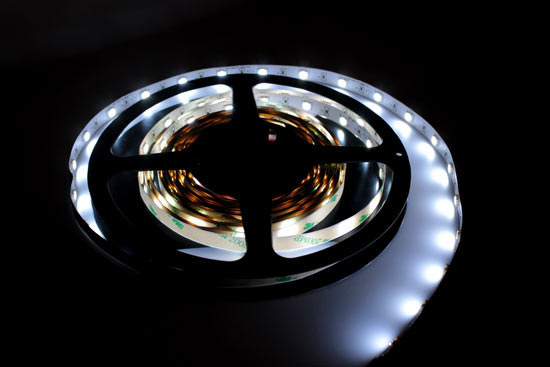

Белое свечение

Решая вопрос о том, как подобрать светодиодные ленты для дома, необходимо рассмотреть возможные варианты расцветок. Белые разновидности характеризуются таким показателем, как температура спектра.

В зависимости от предпочтений пользователей, подбирают теплые или холодные тона белого. Существует множество вариантов спектра такого вида лент. Некоторые уже имеют свои названия.

Теплые оттенки начинаются с показателя 2800 К, а холодные заканчиваются температурой 9000 К. Популярными сегодня расцветками являются Cool White (синевато-белый офисный), Warm White (желтовато-светлый домашний), White (индустриальный бриллиантово-синий оттенок), Day White (желто-белый уличный свет). Выбор зависит от типа помещения и вкусов покупателя.

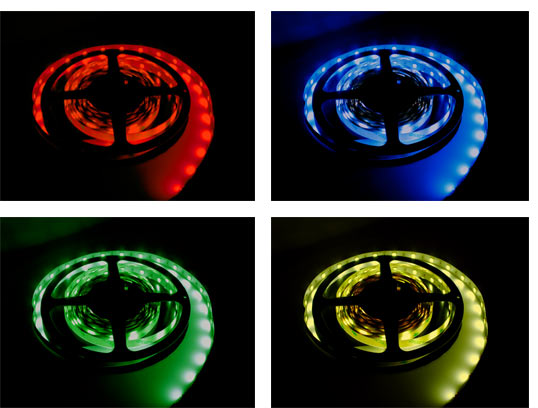

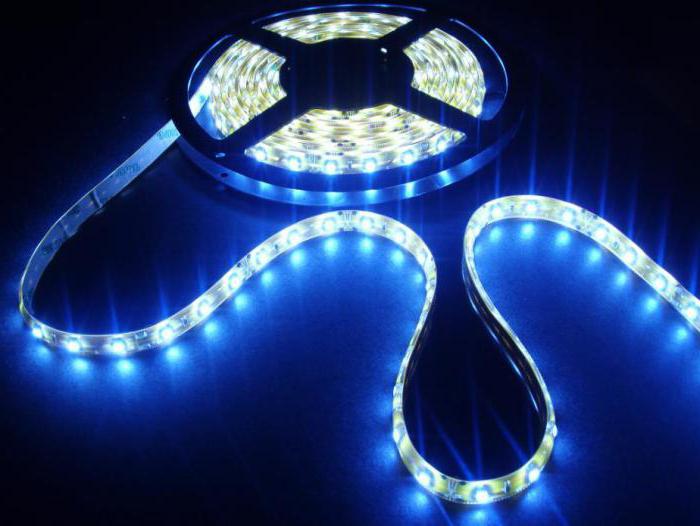

Цветные ленты

Цветные разновидности светодиодов также обозначаются своим диапазоном спектра. Каждый пиксель может обладать определенными индивидуальными характеристиками. Это необходимо учитывать, приобретая светодиодные ленты для дома. Как выбрать нужный цвет, подскажет дизайн интерьера.

Красный оттенок создают пиксели с характеристиками 625 нм. Желтый цвет обладает показателем 590 нм. Зеленым диодам присуще свечение в диапазоне 525 нм. Синий относится к части спектра 470 нм.

Сегодня существуют такие разновидности цветных монотонных лент, как ультрафиолетовая и розовая. В первом случае свет относится к видимой части спектра 400 нм. Он опасен для зрения. Розовый свет создан на основе ультрафиолетового, но он безопасен для глаз.

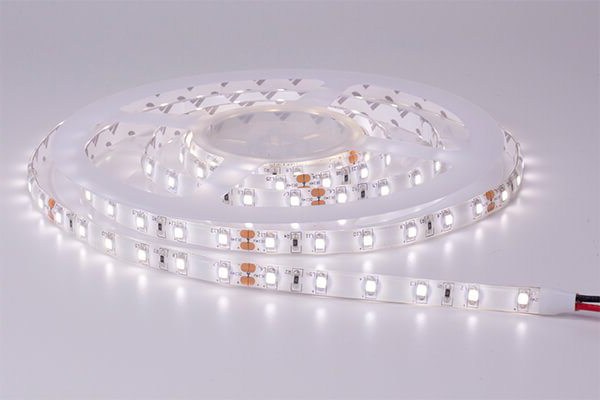

Класс защиты

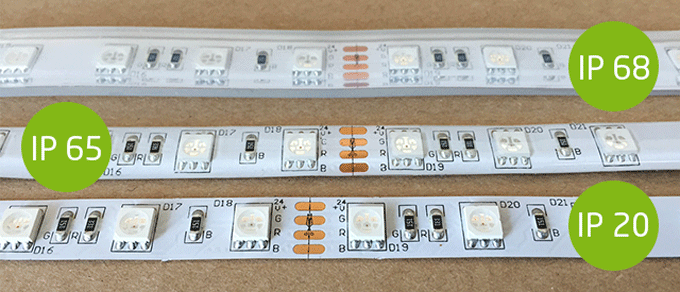

Существует несколько разновидностей степени защиты, которыми обладают светодиодные ленты для дома. Как выбрать правильную разновидность, помогут общепринятые нормы. При этом учитываются влажность, загрязненность помещения.

Для сухих, чистых комнат подойдет изделие с классом защиты IP 20. Это открытая лента. Если помещение не отапливается или монтаж предполагается осуществлять для подсветки пола, необходимо подобрать класс IP 23, 43, 44.

Если изделие подбирается для специфического микроклимата ванной комнаты или кухни, где существует возможность загрязнения ленты, следует отдать предпочтение LED с IP 54, 65, 68. Такие диоды герметично защищены силиконовой трубкой.

Производители и отзывы

Изучая, как выбирать светодиодные ленты для дома, необходимо прислушаться к отзывам экспертов. Они рекомендуют перед совершением покупки первоначально оценить внешний вид изделия. Если диоды припаяны неаккуратно, не следует приобретать продукцию – это некачественное устройство. Также, когда лента, на которую крепятся диоды, слишком тонкая, гибкая, это говорит о хрупкости контактов. С таким устройством необходимо обращаться очень бережно.

Помимо этого, следует обратить внимание на резистор. В добротных, долговечных изделиях он имеет сопротивление в диапазоне от 150 Ом (маркировка 151, 301). Плохую сборку выдает показатель 100 Ом (101).

К качественным, но дорогостоящим производителям лент относятся Electrostandard, Gauss. Дешевле стоят китайские Maxus, Feron. В своей категории они характеризуются неплохим качеством.

Выбор лент для каждого помещения

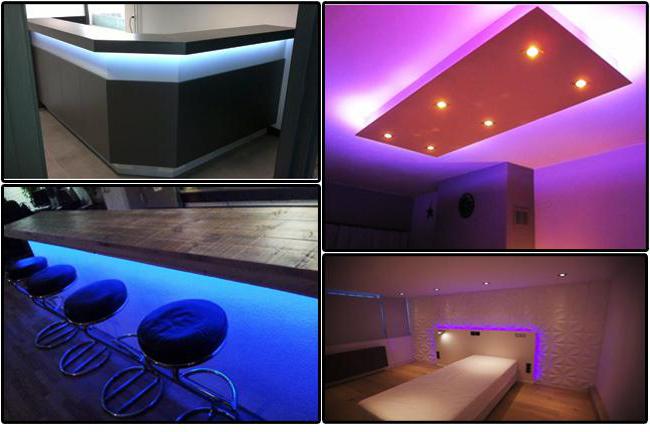

Рассматривая вопрос о том, как выбирать светодиодные ленты для дома, стоит учесть тип помещения. Существуют общие принципы установки.

Для рабочей зоны в гараже, на кухне или в кабинете необходимо выбирать изделия яркого белого свечения. Для подсветки потолков следует подбирать однотонные разновидности. Ленту можно монтировать в специальный профиль. Это сделает подсветку более тусклой.

Для спальни или зала можно использовать разновидности RGB. Это позволит создать оригинальный дизайн. В детской комнате лучше использовать приглушенные виды ленты.

Подсветку зоны стола лучше делать при помощи лампы. В ванной используют защищенные от влаги изделия.

Зная, как выбирать светодиодные ленты для дома, можно создать неповторимый по красоте дизайн. Придерживаясь рекомендаций экспертов, будет несложно подобрать оптимальный вариант. Правильно смонтировав соответствующий тип LED, можно не сомневаться в долговечности такого изделия.

До ужаса красивы:15 шокирующих пластических операций, завершившихся плачевно Пластическая хирургия среди звезд остается невероятно популярной и по сей день. Но проблема в том, что раньше результат не всегда оказывался идеальным.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Типы, виды и основные характеристики светодиодных лент

Светодиодная лента – это уникальная конструкция, поражающая своей практичностью и легкостью монтажа. Возможность реализации с ее помощью различных декоративных и осветительных конструкция способствовало резкому росту спроса на этот вид светодиодных (LED) изделий. Сегодня LED лента – неотъемлемая часть любого дизайнера при организации подсветки, начиная с уютных интерьеров и заканчивая крупными коммерческими проектами. На современном рынке представлено огромное множество светодиодных лент, условно разделить которые можно на несколько видов, основываясь на области их применения и технических параметрах.

Классификация по цвету свечения

Цветовой оттенок свечения – это, пожалуй, первый параметр в любом светодиодном изделии. По этому параметру LED ленты делятся на две группы: одноцветные и многоцветные.

Одноцветные ленты, при подаче напряжения питания, излучают только один цвет, как правило, это белый, синий, красный, желтый или зелёный. Но помимо этих основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения. Ленты белого цвета дополнительно подразделяются исходя из цветовой температуры (теплой, нейтральной или холодной). Из нестандартных вариантов стоит отметить изделия ультрафиолетового и инфракрасного свечения. Многоцветные ленты конструируются с применением многокристальных светодиодов, в которых каждый кристалл излучает строго определенный цвет. Наиболее распространенными являются лены на основе RGB и RGBW светодиодов.

Аббревиатура из английских букв указывает на цвета свечения светодиодов: R – красный, G – зеленый, B – синий, W – белый.

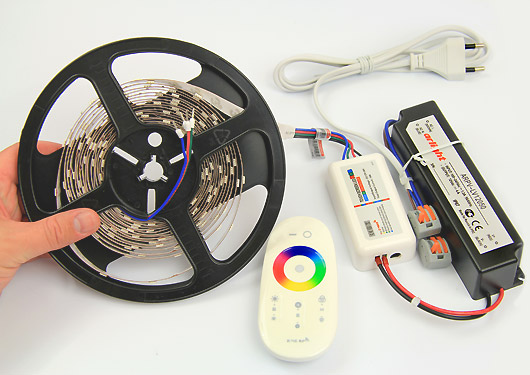

Подключаются многоцветные ленты через специальный контроллер, который служит для регулировки тока питания цветовых каналов.

Вид применяемых светодиодов

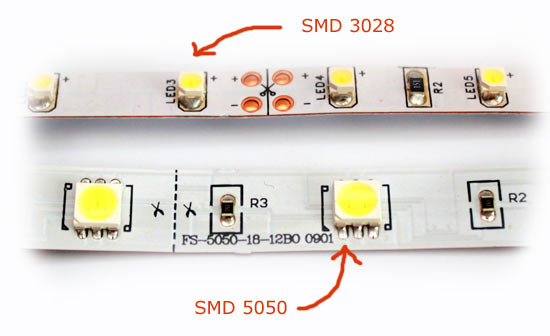

Как правило, вид применяемого излучающего диода определяется размером чипа и маркируется четырёхзначным числом. Сегодня наиболее часто применяются светодиоды 5730, 2835, 3528 и 5050. Две первые цифры указывают на длину чипа, две вторые – на его ширину. Обозначения указываются в миллиметрах.

Направленность свечения

По направленности свечения все светодиодные ленты делятся на два вида: фронтальные и торцевые. Наибольшее распространение нашли LED ленты фронтального свечения с углом рассеивания 120°. Профильные экземпляры могут иметь меньший угол рассеивания, чтобы сфокусировать пучок света на определённом предмете.

Гибкие светодиодные полосы торцевого (бокового) свечения менее популярны, т.к. излучают свет под углом 90° относительно основания. В остальном они схожи с фронтальными аналогами.

Плотность монтажа

Световой поток и нагрев светодиодной ленты напрямую связан с количеством установленных светоизлучающих диодов в одном погонном метре. Сегодня стандартная классификация предусматривает 30, 60, 90, 120, 240 светоизлучающих диодов на метр. Погоня за увеличением светового потока, привела к появлению лент с чипами, размещенными в 2,3 и даже 4 ряда. Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении.

Вдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).

Напряжение питания

Напряжения имеет большое значение в питании любого электронного изделия, поэтому все виды светодиодных полос условно классифицируются и по данному параметру. Первоначально ленты выпускали только под блок питания (БП) с выходным напряжением 12В, но, с появлением мощных светодиодов, сильно выросла токовая нагрузка на печатные проводники, что стало причиной их частого перегрева. Выходом из ситуации стало введение новых стандартов питания:

  • от БП постоянного тока напряжением 24В и 36В;
  • от сети переменного тока напряжением 220В.

Ленты, рассчитанные на питание от переменной сети 220В, подключаются через выпрямитель. Как правило, в комплектацию входит унифицированный кабель с вмонтированным диодным мостом и соответствующим коннектором.

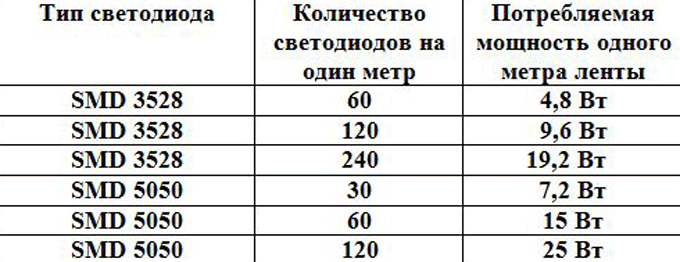

Классификация по мощности

Мощность указывается в Ваттах на погонный метр или на полную бобину и зависит от типа светодиодов, их плотности и напряжения питания. Существуют стандартные значения мощности для лент с SMD элементами разного типа, запитанными от БП 12В.

Затрагивая такой параметр как мощность, было бы не правильно не упомянуть дешевые изделия китайского производства. Реальная мощность изделий с чипами китайских брендов иногда в 2 раза не дотягивает до фирменных образцов. Результат – низкая светоотдача. Зачастую мощность потребления соответствует заявленной, но световой поток значительно ниже указанному в характеристиках. Этот факт также объясняется монтажом элементов низкого качества.

Степень защиты

Виды светодиодных лент отличаются типом исполнения, а именно, способностью противостоять негативным воздействиям пыли и влаги. Класс защиты приводится на упаковке в виде двух цифр, расположенных после сокращения IP. Например, лента с открытым монтажом деталей относится к классу IP20 и не имеет какой-либо герметизации. И, наоборот, полностью изолированная лента имеет наивысшую степень защиты IP68 и рассчитана на нормальную работу в воде.

Основание всех светодиодных лент покрыто клеевым слоем, который обеспечивает надёжный контакт с большинством типов поверхностей. Применяя ленту без декоративного профиля, нужно обратить внимание на цвет её основания, т.к. в выключенном состоянии она будет выделяться из общего интерьера. Её подложка может быть белого, серого, коричневого цвета или иметь прозрачную основу.

Кроме рассмотренных видов лент производители светодиодной продукции выпускают также экземпляры с более широкими возможностями. Сюда можно отнести светодиодные комплекты по реализации сложных динамических эффектов и с возможностью синхронизации для одновременного управления несколькими светящимися участками.

Какие бывают виды светодиодных лент на самоклеящейся основе?

Светодиодных лент на самоклеящейся основе существует огромное множество. Давайте, разберемся чем они отличаются, чтобы не было мучительно больно за бесцельно потраченные на них деньги.

Самое основное отличие светодиодных лент на самоклеящейся основе, это тип светодиода. На сегодняшний день, применяется два типа светодиодов. Это SMD 3028 и SMD 5050. Выглядят они вот так.

Светодиоды на клеевой основе SMD 3 5 28 и SMD 5050

Что означает SMD ? Это сокращение от S urface M ounted D evice, что в переводе на русский, означает « прибор монтируемый на поверхность ». Видите, светодиод плотно припаян к поверхности ленты. Отсюда и название.

Цифра обозначает размеры светодиода в миллиметрах. 3028 — это значит размер 3,0 на 2,8 миллиметра, 5050 — соответственно, 5,0 на 5,0 миллиметров.

Размеры светодиода SMD 5050 составляют 5х5 миллиметров

Светодиоды SMD 5050 состоят из трех кристаллов, являются более яркими, по сравнению с однокристальными SMD 3028. Ярче на сколько? Для того, чтобы ответить на этот вопрос, необходимо иметь специальные измерительные приборы, которых у меня нет.

Я поступил проще. Запитал две ленты от одного источника питания и сфотографировал их, установив на фотоаппарате выдержку 1/4000 сек. Такой снимок позволяет примерно оценить разницу в излучаемом количестве света.

Световой поток светодиода SMD 5050 выше примерно в 2,5 раза

Видно, что яркость светодиодов примерно одинаковая. Но за счет того, что диоды SMD 5050 состоят из трех кристаллов, света они дают больше примерно в 2,5 раза.

В технических описаниях, встречается параметр, характеризующий световой поток, который называется люмен. Так вот, световой поток белого светодиода SMD 5050 примерно составляет 12 люмен, диода SMD 3028 — 4,5 люмена.

Готовые наборы для подсветки потолков

Цвет свечения светодиодной ленты зависит от типа кристалла из которого изготовлен светодиод. На сегодняшний день, ученым удалось получить всего четыре разновидности кристаллов. Это кристаллы, которые излучают красный, синий, желтый и зеленый цвет.

Цветные светодиодные ленты на самоклеящейся основе
Стоит ли устанавливать цветную ленту в потолок?

Идея на первый взгляд, кажется интересной. Цветной световой декор смотрится в интерьере красиво и стильно.

Но я вам не советую этого делать. Все-таки, в квартире мы привыкли к естественному свету. А установив, например синюю ленту, вы уже никогда не сможете изменить ее цвет. А рано или поздно, такая экзотика надоест. Хотите иметь возможность менять цвет, используйте RGB- ленту .

Теперь подробно о белом цвете . У белого светодиода есть недостаток, о котором вы обязательно должны знать. Дело в том, что кристалла, излучающего белый цвет в природе не существует. Как же тогда получают белое свечение?

Белая светодиодная лента имеет существенный недостаток

Очень просто. Для этого используют синий светодиод, излучающий ультрафиолет, а на его поверхность наносят слой люминофора.

Люминофор — это вещество, которое светится под действием ультрафиолета. Тот же самый люминофор используется в люминесцентных лампах дневного света. Поэтому, белый светодиод — это маленькая лампа дневного света.

Проблема белых светодиодов в том. что люминофор со временем выгорает и яркость диода падает, а свечение уходит в синеву. И хотя с каждым годом технологии производства совершенствуются, тем не менее, лента белого цвета — самая недолговечная из всех. Примерно через год постоянного свечения ее яркость снизиться на 20-40%.

Готовые наборы для подсветки потолков

Соберем подсветку персонально под ваш потолок. Качественно!

Доставим до двери в любой город России.

Задайте вопрос любому продавцу, даст ли он гарантию на то, что за год яркость белого светодиода не изменится и уверяю вас, никто вам такой гарантии не даст. Как в таком случае быть?

Существует еще один способ получения белого цвета. Для этого, в одном светодиоде устанавливают три кристалла: красный ( Red). зеленый (Green) и синий ( Blue). Такой светодиод называется RGB- светодиод, а лента на которой стоят такие диоды, называется RGB- лента.

RGB- лента может светиться разными цветом

Из школьного курса физики известно, что если смешать эти три цвета, то в итоге получится белый. Такой светодиод прослужит намного дольше.

Но это еще не все плюсы RGB- ленты! Она может светиться любым светом. Каждый их трех кристаллов питается отдельно от других (поэтому к RGB- ленте подходит не два провода, а четыре: три на каждый цвет и один общий). Это позволяет, управлять цветом ленты.

Захотелось вам, чтобы было просто светло — включили белый. Захотели расслабиться, отдохнуть, помедитировать — включили зеленый, решили устроить романтический ужин — включили красный. Причем, одним нажатием кнопки на пульте дистанционного управления.

Пульт дистанционного управления RGB- лентой

И еще одно отличие лент — это количество светодиодов на одном метре. Тут все просто — чем больше светодиодов, тем ярче лента и тем, соответственно она дороже.

Ленты с различным количеством светодиоов
Какие же ленты и где использовать?

Мое мнение, на этот счет, такое. В потолок лучше ставить SMD 5050 c 60 светодиодами на метр, теплого белого свечения, либо RGB — ленту (чтобы было и красиво и светло).

Мебель и стены лучше декорировать менее яркой лентой — SMD 3028 c 60 диодами на метр, чтобы свет не бил по глазам, а был только декоративным контражуром.

Ленты с большим количеством светодиодов использовать в интерьере не целесообразно, т.к. для них требуется мощные блоки питания. Размер у них большой и спрятать их в нише сложно.

Готовые наборы для подсветки потолков

Как выбрать светодиодную ленту: разновидности и их особенности - Квартира, дом, дача

На сегодняшний день декоративная подсветка стала широко используемым дизайнерским решением, позволяющим не только придать необычный вид обычным вещам, но и подчеркнуть значимость того или иного элемента дизайна. Используется для ее создания не что иное, как светодиодная лента – именно она позволяет равномерно освещать весьма протяженные участки чего-либо. О том, как выбрать светодиодную ленту, мы и расскажем в этой статье.

И начнем с того, что определимся с двумя ее основными типами – маркируются они всего-навсего тремя буквами латинского алфавита. Это лента под названием SMD и ее усовершенствованный аналог с маркировкой RGB. Разница между ними весьма существенная и заключается она в возможностях осветительного прибора. В первом случае (SMD) диоды ленты могут излучать только один тип свечения – это либо белый свет, либо синий, либо какой-то другой. В отличие от нее, светодиодная лента RGB способна излучать любой цвет радуги и даже различные его оттенки. Именно с данными разновидностями светодиодной ленты и стоит разобраться в первую очередь, подходя к решению вопроса, как выбрать светодиодную ленту?

Как выбрать светодиодную ленту фото

Как выбрать светодиодную ленту: особенности RGB светодиодов

Данный вид светодиодных лент на сегодняшний день считается самым продвинутым – один маленький светодиод такого осветительного прибора включает в себя три еще более маленьких диода.

Один из них излучает красный свет, второй зеленый, а третий синий – в различных сочетаниях они и создают свечение разного типа. Кстати, именно от трех этих диодов и пошло название ленты данного типа (RGB – Red, Green, Blue).

Для получения свечения разного типа к такой ленте обязательно прилагается управляющий элемент – контроллер с пультом дистанционного управления. Именно с его помощью при помощи нажатия различных клавиш можно управлять не только типом и интенсивностью свечения ленты, но и задавать ей различные режимы работы наподобие новогодней гирлянды. Такие возможности осветительного прибора позволяют создавать в помещении различное настроение и менять восприятие комнаты в целом.

Какую светодиодную ленту выбрать для подсветки потолка фото

Такая лента практически не имеет разновидностей и отличаться друг от друга она может только количеством светодиодов (стандартно она может содержать 60 или 120 диодов в метре) или же принципом реализации RGB эффекта. В последнем случае имеется два варианта.

  1. Стандартная RGB лента, о которой шла речь выше – та, в которой три светодиода разного цвета объединены в одном изделии.
  2. Чередование на ленте светодиодов красного, зеленого и синего цвета. Этот вариант можно назвать скорее гирляндой, и по возможностям он намного уступает первому. Дело в том, что помещенные в один корпус и расположенные близко друг к другу три светодиода в состоянии создавать другие цвета и оттенки цвета (в том числе и белое свечение), а разбросанные по ленте и удаленные друг от друга диоды делать этого не могут.

    Выбор светодиодной ленты фото

Ответ на вопрос, как светодиодная лента лучше, здесь очевиден. Естественно та, которая дает больше возможностей, то есть RGB лента, в которой три диода объединены в один. Вообще на сегодняшний день это самая лучшая лента, способная решать массу дизайнерских задач – мало того, она с таким же успехом может выполнять функцию обычного освещения в помещении.

Какие бывают светодиодные ленты: SMD и их вариации

У светодиодной ленты SMD разновидностей гораздо больше и классифицировать ее можно далеко не по двум признакам. Самый главный, основополагающий в выборе, но далеко не основной – это тип свечения. Как и говорилось выше, такая лента может излучать определенный оттенок цвета. Кроме того, что речь может идти об основном цвете радуги, выделяются еще и различные оттенки. К примеру, только белое свечение можно разделить на три спектральные группы – холодный белый свет (температура свечения составляет около 6000 К), просто белый свет (в районе 5000К) и теплый белый свет, который можно назвать даже желтым (около 4000К).

Какая светодиодная лента лучше фото

Кроме этих отличий, делая выбор светодиодной ленты SMD, также следует обращать внимание и на следующие моменты.

  1. Количество светодиодов в метре. Это не только яркость свечения, но и равномерность – лента с меньшим количеством диодов создает менее равномерное свечение. Это очень заметно при выходе из строя одного из диодов. Стандартно светодиодные ленты SMD производят с количеством светодиодов в метре равным 60, 120 и даже 240шт. Последний вариант ленты (240шт. в метре) отличается двойной шириной, так как диоды в ней располагаются в два ряда.
  2. Размер светодиодов – это яркость и стабильность свечения, а также равномерность испускаемого света и даже долговечность работы ленты. Все просто – большой размер диода позволяет установить в него больший кристалл, который и светиться будет ярче, и работать дольше. Размер светодиода отображается в маркировке ленты. К примеру, SMD5050 – это означает, что лента оборудована светодиодами размером 5 на 5мм. Вообще диапазон размерного ряда светодиодов достаточно широкий – в продаже можно найти модели SMD2835 (2,8мм на 3,5мм), SMD5630 и вышеприведенный пример SMD5050. Это только основные модели, кроме которых существуют и другие размеры.

    Разновидности светодиодной ленты фото

  3. Производитель. Ничего не имею против китайских товаров, но выбирая их недорогую продукцию, следует понимать, что вы покупаете не то, что заявляет производитель – в реальности может соответствовать только количество и размер светодиодов. Все остальное чистой воды фантазии продавцов – это и мощность, и тип свечения, и даже яркость и срок эксплуатации. Все эти показатели нужно делить как минимум на два и только тогда вы получите истинное положение дел.
  4. Кстати, о мощности светодиодной ленты – показатель важный, но на выборе он особо не отображается. Он имеет значение при выборе адаптера к выбранной вами ленте. В принципе, этими моментами можно даже не утруждать себя – любой более или менее грамотный продавец предложит к вашей ленте именно тот блок питания, который для нее подходит.
  5. Степень защищенности от внешних факторов. Если говорить коротко и понятно, то лента бывает двух типов (это относится и к SMD и к RGB лентам) – влагозащищенная и незащищенная от воздействия влаги. Та, что защищена от пыли и воды, имеет силиконовую оболочку и дополнительно маркируется еще двумя буквами и двумя цифрами – IP65, что указывает на наличие оболочки. Такая лента может использоваться даже для уличной декоративной подсветки или освещения.

    Какие бывают светодиодные ленты фото

Немаловажным моментом выбора является заявленный срок эксплуатации – решая вопрос, какую светодиодную ленту выбрать для подсветки потолка, на него нельзя не обращать внимания. Как правило, ленту устанавливают не на виду – в небольшую нишу, чтобы сам осветительный прибор был скрыт от взгляда, а свет от него пробивался наружу. Менять такую ленту с завидной регулярностью очень неудобно. Покупать ее с такой же регулярностью также не очень дешево. Чем больше заявленный срок эксплуатации, тем лучше (опять-таки, это не касается продукции данного типа из Поднебесной) – обычно это либо 30 000 часов, либо 50 000, либо 100 000 часов.

По большому счету, это все разновидности светодиодной ленты. Как видите, выбор несложный, как, в общем-то, и схема подключения осветительного оборудования данного типа. С установкой ленты вполне реально разобраться даже ребенку.

И в завершение темы, как выбрать светодиодную ленту, скажу несколько слов о сопутствующем оборудовании – о контроллере, так как блок питания для таких светильников является само собой разумеющимся. Мы все привыкли к тому, что управлять можно только RGB лентой, меняя ее тональность и так далее, а вот об SMD ленте все почему-то забывают, а между тем существуют приборы управления и для нее. С их помощью можно изменять яркость свечения ленты и задавать различные режимы работы – к примеру, можно сделать бегущую дорожку или мерцания с разной скоростью. В общем, создавая интерьерные подсветки, об этом моменте забывать не следует.

Источник

Что такое светодиодные ленты и в чем их различия

Содержание статьи:

С момента своего появления светодиодные ленты – это действительно щедрый подарок любому дизайнеру, да и просто любителю приукрасить свою жизнь разнообразными цветами. Ленты, снабженные светодиодами, получили широчайшее применение. Используются в качестве дополнительного освещения или украшения в интерьере помещений, оформлении рекламных вывесок и баннеров, а также как подсветка в самых различных местах.



Например, сейчас часто можно встретить проезжающую машину, у которой под кузовом светиться яркая полоса синего, красного или зеленого цвета. Все это возможно именно благодаря светодиодным лентам.

Эти ленты представляют собой плоскую гибкую монтажную плату, на которой на равных промежутках закреплены плоские SMD светодиоды. Для их нормальной работы также закреплены мелкие резисторы, ограничивающие ток, протекающий через полупроводник. Соединяются все элементы гибкими проводящими дорожками. Питание к светодиодным лентам подается с помощью специальных понижающих блоков питания – адаптеров. Их задача преобразовать стандартное переменное напряжение из бытовой сети в подходящее для светодиодов постоянное напряжение 12 вольт. Иногда встречаются варианты с питанием 24В.

Какие бывают светодиодные ленты

Светодиоды могут излучать различные цвета и с различной интенсивностью. Всего можно перечислить четыре основных цвета:

  • Белый
  • Красный
  • Зеленый
  • Синий

Белый цвет дополнительно подразделяется на три варианта: холодный (голубоватый), просто белый и теплый, что соответствует цветовой температуре 2700К 6500К и 10000К, соответственно.

Хорошо, если для решения поставленной задачи хватает определенного цвета, то есть монохромная. Однако там, где необходимо разбавить цвет или осуществить подсветку различными оттенками, имеется вовсе универсальный вариант – цветная светодиодная лента. У нее каждый из диодов может воспроизводить один из основных цветов системы RGB (красный, зеленый, голубой), вместе они создают определенный оттенок в зависимости от количественного смешения каждого из цветов.

Частое распределение светодиодов призвано увеличить интенсивность освещения от каждого из них и сгладить промежутки между ними. Ведь полупроводник излучает свет только в определенном секторе перед собой.

Где можно использовать светодиодные ленты

Наличие в лентах сверхярких диодов, а также возможности различного исполнения самих лент позволяет их использование практически где угодно. При достаточно густом распределении по потолку, например выше натяжного из ПВХ пленки, можно получить эффективное основное освещение, которое можно регулировать в широком диапазоне. Особенно это касается цветных светодиодных лент.

Моток светодиодной ленты

Более привычное назначение заключается в обеспечении дополнительного освещения там, где оно необходимо. Это может быть подсветка в шкафах и ящиках, полках и различных нишах, проемах и вокруг зеркал т.п.

Их можно использовать для выделения некоторых дизайнерских решений в интерьере квартиры и в качестве второстепенного источника света. Так очень популярным является установка светодиодных лент в выступах многоуровневых подвесных потолков.

При установке низкой яркости диодов и распределении их по помещению они могут играть роль ночника. Для этого подойдут монохромные синие или зеленые ленты. Для аварийного освещения хорошо подходят красные светодиоды, запутываемые от аккумуляторных батарей. Учитывая их малое потребление, такое освещение продержится гораздо дольше любого другого.

Благодаря хорошей защищенности, некоторые типы лент можно использовать в качестве уличного освещения. Достаточно распределить их по пути следования, например, от входа в дом до калитки, и уже можно не переживать за то, что в темноте человек споткнется или заблудится.

Мало какая лампа накаливания или люминесцентная выдержит сильные вибрации и нагрузки, для дополнительной подсветки в автомобилях. Для таких целей светодиодные ленты просто находка.

Светодиоды обеспечивают яркое свечение любого цвета без использования громоздких светофильтров. Они значительно сэкономят на электроэнергии и не сильно нагрузят аккумулятор и генератор авто.

Перечислять варианты, где уместно использовать ленты со светодиодами можно бесконечно, ведь ограничением является лишь предел фантазии.

Конструкция светодиодной ленты. Варианты исполнения

Лента сама по себе гибкая. На ней могут располагаться диоды двух основных типоразмеров, либо SMD3528, либо SDM5050. Числовой индекс определяет его габариты в миллиметрах соответственно 3,5х2,8 мм и 5,0х5,0 мм. Большие светодиоды выдают более сильный световой поток. Кроме диодов на ленте располагаются резисторы и контактные площадки для подсоединения проводов питания. Лента делится на сегменты по три диода, между которыми имеется условная разделительная линия, по которой можно разделять единую 5-ти, 10-ти метровую ленту на нужные по длине участки. По обе стороны от условной линии разреза располагаются как раз контакты.

Конструкция светодиодной ленты

Контакты для монохромных ленточек подписываются «+» и «-», что определяет полярность подключения блока питания. Для цветных лент выводов уже четыре: «+12(24)» «R»«G» «B». Если к плюсовому контакту подключить плюс от блока питания, а минус подсоединить на один из выводов с буквенным обозначением, то светодиоды зажгутся одним из цветов. Для нормального управления оттенками используется специальный контролер для цветных светодиодных лент.

Почти все ленты на своей обратной стороне имеют полосу двустороннего скотча, защищенную пленкой. Это позволяет ее без особых трудностей прикрепить на любую поверхность, которую предварительно очищают и обезжиривают.

В самом простом исполнении элементы, расположенные на ленте не защищены ничем. Такой вариант подойдет разве что для установки в сухом жилом помещении в местах, где их не будут постоянно задевать, и нет возможности нечаянно повредить. Для тех случаев, когда требуется повышенная защита, лучше выбрать ленту с пылевлагозащитным покрытием. С этой целью всю ленту покрывают слоем мягкого геля или другого прозрачного полимера. Обычно покрытие формуется в виде полукруга, если смотреть на его сечение, тогда оно играет еще и роль рассеивающей линзы.

Все другие специфические реализации используются в отдельных редких случаях. Просмотреть другие компоновки можно на сайтах производителя светодиодных лент или у дилеров.

Способ подключения и управления светодиодными лентами

Светодиодами на лентах можно управлять. Задавать им определенную яркость, а в случае с цветными лента еще и устанавливать необходимый оттенок свечения. Кроме того каждая из лент, которая будет использоваться, потребляет определенную мощность и, чтобы они все горели равномерно и качественно, требуется подобрать соответствующее оборудование. Его можно разделить на четыре основных типа по назначению:

  • Блок Питания (БП)
  • Контролер RGB (настройка оттенка для цветных лент)
  • Диммер (Управление яркостью свечения)
  • Усилитель мощности (Усиление сигналов контроллера и диммера для подключения большей нагрузки)

Подключение светодиодной ленты

Блок питания

Блок питания предназначен для простого включения светодиодов. Он преобразует переменное напряжение 220В в постоянное 12В и обеспечивает требуемый ток. Подключается обычно одна светодиодная лента к одному блоку питания. Если имеется несколько коротких лент и один БП, то ленты подключаются параллельно друг другу, а не последовательно. Каждый блок рассчитан на определенную мощность подключаемой нагрузки, в роли которой выступают диоды. Нежелательно превышать этот допустимый предел и подсоединять слишком длинные ленты или большое их количество.

Чтобы понять, сколько будет потреблять лента, стоит умножить ток питания одного диода, указанный в его характеристиках, на общее количество их на ленте.

Типовое значение равняется 7 мА для SMD3528 и 20 мА для SMD5050. В характеристиках от производителя также может указываться потребляемый ток на один метр ленты. Если суммарный ток превышает допустимый выходной и БП, то надо разделить ленты на две или более групп и каждую из них подключить к отбельному блоку.

Контроллер RGB

Для управления оттенком свечения цветной ленты потребуется специальный управляющий контроллер. С помощью пульта управления задается определенная интенсивность для каждого из базовых цветов и в зависимости от этого подается необходимое напряжение на светодиоды. Часто пульты снабжены предустановленными значениями или позволяют установить режимы плавного постоянного смещения оттенков. К тому же качественные контроллеры имеют дистанционный пульт управления.

Питание подается на сам контроллер, от которого уже питаются светодиодные ленты.

Диммер

Регулировка яркости ленты используется диммер. Почему не простой переменный резистор? Да потому, что диод имеет более сложную зависимость своей работы от входного напряжения и простым понижением можно добиться его выключения на определенном уровне, а не снижения яркости. Управление производится путем подачи импульсного тока. Светодиод начинает очень часто мигать и от частоты зависит видимая яркость. Чем выше частота, тем ярче светодиод, чем она ниже, тем он кажется более тусклым. Заметить мигание светодиода почти невозможно, как например мигание люминесцентной лампы. Все потому что в отличие от последней частота мигания даже при самой низкой яркости составляет несколько килогерц, а человеческий глаз воспринимает отбельными бликами лишь мигания на частоте 100 Гц и ниже.

Усилитель сигнала

Для чего требуется усиление сигнала, можно уже и не рассказывать. Важно только понимать, что при использовании диммера и контроллера RGB просто увеличить количество БП не получиться, ведь каждое из этих устройств имеет свои собственные ограничения по выходному току. В этом случае и нужны усилители. Они повышают мощность сигнала от управляющих устройств без изменения их значений.

Как подобрать подходящее оборудование и дополнительные аксессуары

Собственно все требования были озвучены при описании каждого устройства в отдельности. Выходная мощность блока питания, диммера и контроллера должны соответствовать или быть выше тока потребляемого светодиодной лентой. В случае, когда потребление значительно выше дублируются БП и схема подключения дополняется усилителями при необходимости.

Блок питания и управления светодиодной лентой

Следует отметить, что все оборудование обладает своими размерами и степенью защищенности. Так что для установки, например, ленты в укромных местах или в припотолочном пространстве размер не существенен, а вот для освещения аквариума или узких пространств, лучше подобрать малогабаритные блоки питания и т.д.

Для распределения света от диодов ленты можно использовать специальный крепежный профиль с отражателями и отражательной линейкой в отдельности. Это позволяет направить свет в нужное место без потери яркости или обеспечить равномерное распределение.

Специальный профиль для светодиодных лент представляет собой короб, внутри которого укладывается сама лента. Крышка от короба выполняется чаще из поликарбоната и имеет матовую поверхность. Это дополнительно рассеивает свет и заодно защищает ленту, позволяет придать ей более эстетичный вид.

Чтобы не включать посреди ночи общее освещение, когда всего лишь захотелось попить воды, можно установить на светодиодные ленты датчики движения. Заходя на кухню, свет будет включаться автоматически, и вам не нужно будет спросонья вспоминать, где же расположен выключатель.

Если установка ленты будет проводиться в агрессивных условиях на улице, в автомобиле, в аквариуме или в бане, то следует предусмотрительно выбрать защищенную ленту и все оборудование в герметичных исполнениях.

Понять, какой класс защиты у ленты и оборудования, можно по маркировке. Самым простым незащищенным вариантам соответствует класс IP20, а наиболее защищенными считаются устройства с классом защиты IP68, которые можно встретить в продаже.

Если самостоятельная установка светодиодной ленты со всем сопутствующим оборудованием кажется маловероятным, то лучше обратиться к специалистам электрикам, которые смогут подобрать нужную конфигурацию и смонтировать это наиболее аккуратным образом. То же самое касается и самого распределения ленты, для этого можно воспользоваться услугами дизайнеров или мастеров по тюнингу.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Поделиться ссылкой:

Как выбирать светодиодные ленты для дома? Какие бывают виды, мощность и цвет свечения?

Техника не стоит на месте. На смену обычным лампам пришли светодиодные ленты. Их применяют для многих объектов как внутри, так и снаружи помещений. Для этого существует огромное количество разновидностей подобных изделий. Они позволяют создать декоративную подсветку, могут заменять обычное, полноценное освещение помещений. Чтобы не потеряться в многообразии существующих сегодня предложений, необходимо ознакомиться с рекомендациями экспертов. Они подскажут, как выбирать светодиодные ленты для дома нужной разновидности. Создать неповторимые по красоте эффекты будет довольно несложно. Ленты очень просто крепятся и подключаются. Для каждой комнаты подходит свой тип осветительного прибора.

Общая характеристика

Светодиодная лента имеет второе название LED (light emitting diode). Это в переводе означает «излучающий свет диод». Такая конструкция довольно проста. На специальной ленте расположены определенные типы диодов.

Качественные изделия имеют ресурс службы около 100 тыс. часов. Поэтому первое, на что следует обращать внимание при покупке, это качество, которым обладают светодиодные ленты для дома. Как выбрать (фото осветительного устройства представлено далее) оптимальный тип прибора, а также как правильно его эксплуатировать, следует рассмотреть подробнее.

Как выбирать светодиодные ленты для дома

Диоды нуждаются в отводе тепла в момент их работы. Если этого не происходит, они перегреются и выйдут из строя. Таким образом, процессу подключения подобных изделий уделяется особое внимание.

Очень эффектно смотрятся светодиодные ленты при оформлении уличной рекламы, витрин, фасадов дома. Внутри помещений их часто используют в ванной комнате, на кухне, а также в жилых помещениях. Спектр применения LED очень разнообразен.

Разновидности ленты

Решая вопрос о том, как подобрать светодиодные ленты для дома (фото приборов представлено далее), необходимо изучить их существующие разновидности. По типу свечения разделяют два вида изделий. Это ленты SMD и RGB.

Светодиодные ленты для дома как выбрать фото

К первому варианту осветителей относятся одноцветные разновидности. Причем бывают белые, синие, зеленые, желтые и красные типы. Белый цвет бывает трех видов: теплый, холодный и средний. Прочие одноцветные ленты не имеют оттенков или полутонов.

Светодиоды разновидности RGB могут создавать самые разнообразные оттенки свечения. Каждый элемент ленты включает в себя три цвета. При их сочетании в разной пропорции получаются все существующие цвета. Это диоды синего, красного и зеленого цвета. Отсюда и название изделия – Red, Green, Blue (RGB).

Чтобы иметь возможность управлять свечением такой ленты, потребуется специальный контроллер. Он позволит задать оттенок, интенсивность свечения, а также режим смены цвета. Лента может при этом издавать мерцание, бегущую дорожку и т. д. Однако следует запомнить, что цветные разновидности стоят раза в три дороже обычных монотонных изделий.

Блок питания

Без правильно подобранного блока питания светодиодная лента не сможет работать полноценно. Существует два основных фактора, влияющих на выбор. Это мощность и напряжение изделия. На эти характеристики необходимо обращать внимание, желая приобрести светодиодные ленты для дома. Как выбрать по мощности нужный тип блока питания, подскажет несложный расчет.

Светодиодные ленты для дома как выбрать по мощности

Этот показатель измеряется в Вт/м. Чтобы выбрать адаптер, необходимо умножить потребление энергии каждого метра на длину ленты. При этом следует предусмотреть небольшой запас, для чего полученное в результате вычислений значение округляется в большую сторону.

Напряжение изделия бывает 12 и 24 V. Блок питания приобретают соответствующей категории. Иначе устройство будет работать неправильно.

Яркость свечения

Интенсивность освещения очень важна при выборе светодиодной ленты. Если требуется создать декоративный эффект, подойдут более тусклые разновидности. Но для замены обычного освещения необходимы яркие разновидности. Сегодня это вполне доступный вариант.

Как выбрать светодиодные ленты для дома яркого освещения

Существует два фактора, которые ответят на вопрос о том, как выбрать светодиодные ленты для дома. Яркого освещения удается добиться при повышении концентрации диодов на одном метре LED, а также увеличении размера каждого пикселя.

Эти параметры указаны в маркировке. Например, цифра 3528 говорит о том, что высота элемента 3,5 мм, а ширина - 2,8 мм. Концентрация диодов зависит от их размера. Для одних разновидностей она может быть редкой, а для других – частой.

Белое свечение

Решая вопрос о том, как подобрать светодиодные ленты для дома, необходимо рассмотреть возможные варианты расцветок. Белые разновидности характеризуются таким показателем, как температура спектра.

Как подобрать светодиодные ленты для дома

В зависимости от предпочтений пользователей, подбирают теплые или холодные тона белого. Существует множество вариантов спектра такого вида лент. Некоторые уже имеют свои названия.

Теплые оттенки начинаются с показателя 2800 К, а холодные заканчиваются температурой 9000 К. Популярными сегодня расцветками являются Cool White (синевато-белый офисный), Warm White (желтовато-светлый домашний), White (индустриальный бриллиантово-синий оттенок), Day White (желто-белый уличный свет). Выбор зависит от типа помещения и вкусов покупателя.

Цветные ленты

Цветные разновидности светодиодов также обозначаются своим диапазоном спектра. Каждый пиксель может обладать определенными индивидуальными характеристиками. Это необходимо учитывать, приобретая светодиодные ленты для дома. Как выбрать нужный цвет, подскажет дизайн интерьера.

Светодиодные ленты для дома как выбрать

Красный оттенок создают пиксели с характеристиками 625 нм. Желтый цвет обладает показателем 590 нм. Зеленым диодам присуще свечение в диапазоне 525 нм. Синий относится к части спектра 470 нм.

Сегодня существуют такие разновидности цветных монотонных лент, как ультрафиолетовая и розовая. В первом случае свет относится к видимой части спектра 400 нм. Он опасен для зрения. Розовый свет создан на основе ультрафиолетового, но он безопасен для глаз.

Класс защиты

Существует несколько разновидностей степени защиты, которыми обладают светодиодные ленты для дома. Как выбрать правильную разновидность, помогут общепринятые нормы. При этом учитываются влажность, загрязненность помещения.

Как подобрать светодиодные ленты для дома фото

Для сухих, чистых комнат подойдет изделие с классом защиты IP 20. Это открытая лента. Если помещение не отапливается или монтаж предполагается осуществлять для подсветки пола, необходимо подобрать класс IP 23, 43, 44.

Если изделие подбирается для специфического микроклимата ванной комнаты или кухни, где существует возможность загрязнения ленты, следует отдать предпочтение LED с IP 54, 65, 68. Такие диоды герметично защищены силиконовой трубкой.

Производители и отзывы

Изучая, как выбирать светодиодные ленты для дома, необходимо прислушаться к отзывам экспертов. Они рекомендуют перед совершением покупки первоначально оценить внешний вид изделия. Если диоды припаяны неаккуратно, не следует приобретать продукцию – это некачественное устройство. Также, когда лента, на которую крепятся диоды, слишком тонкая, гибкая, это говорит о хрупкости контактов. С таким устройством необходимо обращаться очень бережно.

Помимо этого, следует обратить внимание на резистор. В добротных, долговечных изделиях он имеет сопротивление в диапазоне от 150 Ом (маркировка 151, 301). Плохую сборку выдает показатель 100 Ом (101).

К качественным, но дорогостоящим производителям лент относятся Electrostandard, Gauss. Дешевле стоят китайские Maxus, Feron. В своей категории они характеризуются неплохим качеством.

Выбор лент для каждого помещения

Рассматривая вопрос о том, как выбирать светодиодные ленты для дома, стоит учесть тип помещения. Существуют общие принципы установки.

Для рабочей зоны в гараже, на кухне или в кабинете необходимо выбирать изделия яркого белого свечения. Для подсветки потолков следует подбирать однотонные разновидности. Ленту можно монтировать в специальный профиль. Это сделает подсветку более тусклой.

Для спальни или зала можно использовать разновидности RGB. Это позволит создать оригинальный дизайн. В детской комнате лучше использовать приглушенные виды ленты.

Подсветку зоны стола лучше делать при помощи лампы. В ванной используют защищенные от влаги изделия.

Зная, как выбирать светодиодные ленты для дома, можно создать неповторимый по красоте дизайн. Придерживаясь рекомендаций экспертов, будет несложно подобрать оптимальный вариант. Правильно смонтировав соответствующий тип LED, можно не сомневаться в долговечности такого изделия.

Руководство по покупке светодиодных лент

Светодиодные полосы становятся все более популярными для домашнего освещения. Скорее всего, вы слышали аргумент в пользу светодиодов над лампами накаливания и даже галогенными лампами: они более эффективны, ярче, долговечнее, они не выделяют много тепла, их легко контролировать и программировать ... список можно продолжать и продолжать. Светодиоды поставляются в чрезвычайно компактных упаковках, которые долговечны и устойчивы к ударам, благодаря чему их можно использовать различными способами.

Одним из все более популярных способов является светодиодное освещение . Линейное (полосовое) освещение стало очень популярным и становится доступным вариантом как для коммерческого, так и для бытового освещения. Приобретение светодиодных лент может показаться относительно простым, но есть много вещей, которые необходимо учитывать, чтобы убедиться, что вы получаете правильный тип освещения для ваших нужд. Следуйте этому посту, пока мы рассмотрим важные факторы, касающиеся освещения светодиодных лент, и пройдемся по всей линейке светодиодных лент.

Типы светодиодных лент

Категория светодиодных лент - это широкая категория, которая включает все типы светодиодных лент. В зависимости от того, как вы планируете использовать светодиодные ленты, вам может понадобиться один тип поверх другого. Например, светодиодные гибкие ленты IP65 лучше подходят для наружных и влажных помещений, поскольку имеют защитное покрытие, которое делает их водонепроницаемыми. Ниже приведено только краткое описание каждого вида светодиодных лент, в этом руководстве мы подробнее рассмотрим их позже, поскольку в некоторых из этих категорий есть несколько типов полос.

  • DC Гибкие светодиодные ленты - Эти гибкие светодиодные фонари с питанием от 12 В постоянного тока имеют клейкую подложку для простоты монтажа и могут разрезаться на два дюйма. Они предлагаются в водонепроницаемых вариантах и ​​поставляются в 30 светодиодах / М или 60 светодиодах / М.
  • AC Flex Flex Strips - Гибкие полосы света, которые идут прямо из вашей розетки. Просто подключите, и они готовы к работе.
  • Светодиодный канатный светильник - Светодиодные многослойные светодиодные лампы в стандартной упаковке для канатного освещения.
  • Высокопроизводительные светодиодные ленты - Светодиоды высокой мощности от Cree, Luxeon и Nichia установлены на жесткие полосы с встроенными драйверами и схемами.

светодиодов / длина

При покупке светодиодных лент важно учитывать количество светодиодов на длину. Для получения более ярких результатов и более высокого качества света вам следует искать полосовые светильники с наибольшим количеством светодиодов на фут (метр, ярд и т. Д.). Если светодиоды расположены слишком далеко друг от друга по полосам, они могут производить пятнистое освещение вместо чистой, постоянной линии света.Это может сбивать с толку, так как производители используют разные единицы измерения для рекламы этого. Я бы порекомендовал придерживаться определенного измерения, а затем преобразовать все остальные измерения, чтобы увидеть, какие полосы имеют больше светодиодов на единицу измерения. Обратите внимание, что это не единственный фактор, определяющий яркость и качество света. Например, наша светодиодная веревочная лампа имеет больше светодиодов на фут, чем наши светодиодные гибкие полосы постоянного тока, но они тусклые светодиоды и намного более заметны, чем гибкие полосы, поэтому всегда проверяйте также яркость светодиодов.

Светодиодная лента Яркость

Поскольку технология светодиодов продолжает совершенствоваться, светодиодные ленты продолжают расширять свои возможности. Это не означает, что все полосы будут очень яркими, в некоторых случаях вы можете даже не захотеть, чтобы свет был слишком ярким. Примером этого может быть акцентное освещение на полке.

Яркость светодиодов измеряется в люменах. В зависимости от того, как вы используете светодиодные ленты, вам, вероятно, понадобится определенный уровень люменов. Для акцентного освещения вам, вероятно, не понадобится ничего более яркого, чем 200 люменов на фут, но для других применений, где вы хотите больше света, это зависит только от ваших личных предпочтений того, насколько яркими они вам нужны.Поэтому убедитесь, что вы приняли к сведению люмен / длину вместе со светодиодами / длину, поскольку это сильно повлияет на качество света и тип света, который излучает полоса.

светодиодных лент цвета

Наши светодиодные ленты бывают разных цветов, а также многоцветных (RGB). Самые простые светодиодные ленты - это наши единственные цвета, которые излучают только один фиксированный цвет. Мы предлагаем их в следующих вариантах: теплый белый, нейтральный белый, холодный белый, красный, зеленый, синий, желтый и ультрафиолетовый (УФ).

Изменяющие цвет полоски называются полосками RGB. Эти светодиодные фонари могут отображать любой красный-зеленый-синий комбинационный цвет. Эти полосы требуют, чтобы контроллер менял цвета в вспышках или оставался на одном выбранном сплошном цвете. Посмотрите ниже, чтобы увидеть, как работают эти фонари и выглядят.

Цветовая температура

Цветовая температура - это то, как мы различаем различные белые цвета, которые может давать светодиод. Температура показывает, насколько «теплый» или «холодный» свет появляется.Температура измеряется в Кельвинах с более высокими темпами, представляющими холодные цвета (голубоватый оттенок), и более низкими темпами, представляющими более теплые цвета (желтоватый свет, который можно ожидать от лампочки). Смотрите ниже для более наглядного объяснения.

Установка светодиодных лент

Покупая световые полосы для приложения, вы всегда должны иметь представление о том, как вы будете их монтировать и устанавливать. Для некоторых полос, таких как светодиодные гибкие полосы DC, это так же просто, как выставить клейкую подложку и приклеить их на чистую поверхность.Другие установки могут быть намного более сложными для монтажа, резки и монтажа полос вместе. Вот некоторые факторы, которые вы всегда должны иметь в виду, мы подробнее остановимся на этом посте, когда будем говорить о каждой отдельной полосе:

  • Определите общую длину необходимых светодиодных лент
  • Узнайте, сколько будет разрывов в светильниках или сколько отдельных полос вам нужно
  • Узнайте ваши требования к питанию и напряжению для полос
  • Гибкость светодиодных лент
  • Долговечность Светодиодные ленты: нужна гидроизоляция?
  • Решите, нужны ли другие компоненты, такие как разъемы или дополнительный провод.
  • Определите, как вы будете затемнять, контролировать или программировать полосы, которые вы установили

Светодиодная лента

Еще одним ключевым фактором при настройке светодиодных лент является знание мощности.Для начала вам нужно узнать мощность системы, которую вы хотите настроить. Здесь, в LEDSupply, мы предоставляем вам мощность на длину полосы, поэтому легко узнать, какой будет общая мощность, когда вы узнаете, сколько у вас линейных футов. Определение общей мощности не только поможет вам найти подходящий источник питания, но и даст вам знать, сколько электроэнергии вы будете использовать с вашей новой установкой.

Когда вы знаете общую мощность, вы готовы найти источник питания. Вам понадобится блок питания для всех наших полос, кроме опций Plug & Play (полоски AC5050 и светодиодная веревочная подсветка).В полоски Plug and Play встроен шнур питания с переключающим трансформатором в линию, поэтому нет необходимости в дополнительном источнике питания.

Первое, что нужно при поиске источника питания, это знать, какое входное напряжение требуется для ваших светодиодных лент. Полосы, найденные в LEDSupply, могут быть подключаемыми, 12 В или 24 В постоянного тока… просто убедитесь, что вы знаете, что нужно вашей полосе, и найдите источник питания с этим выходом. Во-вторых, убедитесь, что мощность блока питания как минимум на 10% выше мощности, которую потребляют ваши светодиодные ленты.Если на блоке питания нет указанной мощности (она всегда будет на нашем сайте), стоит отметить, что: Выходное напряжение x Amperage = Мощность вашего блока питания.

Покупка светодиодных лент у LEDSupply

Теперь, когда мы рассмотрели некоторые основы покупки светодиодных лент, пришло время взглянуть на конкретные полосы, которые мы несем. В оставшейся части поста я рассмотрю каждую полоску в надежде помочь вам решить, какая полоска лучше всего подходит для вашего приложения. Это самый важный раздел этого поста, поскольку он поможет вам найти полоски, наиболее подходящие для ваших нужд, и будет содержать всю информацию, необходимую для их настройки и завершения вашего проекта.

DC светодиодные гибкие ленты DC LED Flex Strips

Эти 12-вольтные гибкие светодиодные ленты являются наиболее популярным продуктом для домашнего освещения проектов DIY и ремонта. Тысячи клиентов и подрядчиков, как и вы, находят эти светильники чрезвычайно полезными как для рабочего, так и для акцентного освещения по всему дому. Также предлагается множество дополнительных аксессуаров, чтобы сделать эти полоски очень удобными для пользователя.

Что делает их такими простыми в использовании?

DC LED Flex Strips

Полосы изготовлены с двухсторонней клейкой подложкой 3M для легкой установки.Во-вторых, они сидят с очень низким профилем: 10 мм в ширину и 3 мм в высоту! Они выделяют мало тепла, поэтому идеально подходят для работы в тесных условиях. Полосы предлагаются с шагом 3 фута до полной катушки, которая составляет 16,4 фута (5 метров), но у них есть линии разреза вдоль полосы, чтобы вы могли выполнять более точные измерения.

12 В постоянного тока Питание

Полоски должны иметь вход 12 В пост. Освещение низкого напряжения делает его безопасным для новичков. Это не только делает проводку и соединения более безопасными, чем прямое сетевое напряжение переменного тока, но также делает его таким, чтобы вы могли питать их от батарей! При питании дома просто убедитесь, что вы используете источник питания или трансформатор, который будет выдавать 12 В постоянного тока и достаточную мощность для вашей длины полосы.

Водонепроницаемые полоски

… или нет

Эти гибкие ленты предлагаются в двух разных стилях. Водонепроницаемые светодиодные ленты IP65 отлично подходят как для внутренних, так и для наружных работ. Благодаря тонкому силиконовому слою на верхней части гибкой полосы, эти светодиоды могут противостоять элементам. Водонепроницаемые полосы рекомендуются для наружного освещения, освещения бассейна / патио, освещения ванной комнаты и освещения под шкафом, где может накапливаться влага или пыль.

Гибкие полоски также выпускаются в стиле IP20, который в основном представляет собой полосу IP65 без защитного силиконового слоя.Эти полоски отлично подходят для областей, где вам не нужно беспокоиться о попадании воды или пыли на полосу и ее компоненты.

Стандарт 30 светодиодов / М или Высокая плотность 60 светодиодов / М DC LED Flex Strips

Гибкие ленты DC имеют два разных варианта плотности. Полоски стандартной плотности имеют 30 светодиодов / м, а их более яркие обновления, полосы высокой плотности, имеют двойные светодиоды, 60 на метр! Очевидно, что те, кто ищет самый яркий свет, должны мигрировать на полосы высокой плотности, но будьте осторожны, чтобы посмотреть на различия между вариантами в таблице ниже.

Плотность Количество светодиодов Люмен Мощность
(на катушку)
Cuttable Макс. Выполнить
Стенд. (SD) 30 / Метр 540 / M 27 Ватт Каждые 4 ″ 32,8 форинтов.
Высокий (HD) 60 / Метр 1080 / M 40 Вт Каждые 2 ″ 16.4 фута
Гибкие полоски стандартной плотности

отлично подходят для использования в условиях ограниченного пространства или при непрямом акцентном освещении. Они явно не так интенсивны, как более высокая плотность, поэтому они лучше подходят для приложений, где меньше света, тем больше. Примерами этого являются освещение полки, подсветка и другое мягкое акцентное освещение.

Одно большое преимущество 30 светодиодов / полос М - это то, что они могут быть соединены друг с другом до 32 футов… В 2 раза выше, чем при высокой плотности. Это определенное преимущество для фонарей, помогающее тем, кто решает, что им нужно больше длины, и не заботиться о яркости.

Помните, как мы говорили о качестве света ранее и как оно зависит от яркости светодиодов, а также от плотности светодиодов (LEDs / M)? Хорошо, полоса высокой плотности использует тот же самый точный диод на полосах, но удваивает количество, таким образом, обеспечивая качественный свет, намного более сильный, чем полосы стандартной плотности.

Ленты высокой плотности - это значительное улучшение по сравнению со стандартной плотностью, если вы хотите увеличить светоотдачу. Это в основном для тех приложений, где бухты с более высокими потолками требуются больше света или если вы используете их в качестве основного источника света в определенной области.Световой поток является фантастическим для освещения всех видов задач, и вы, вероятно, даже захотите, чтобы диммер настраивался при необходимости.

DC LED Flex Strips

12-вольтовые светодиодные гибкие ленты очень просты в использовании. Однако есть много вариантов, которые могут сделать задачу непосильной для некоторых. Если вам интересна эта светодиодная лента, и вы хотите больше узнать о ее настройке, следуйте нашему Руководству по установке светодиодных лент 12 В. Это руководство относится только к DC Flex Strips и содержит всю информацию и полезные аксессуары, которые вам понадобятся для настройки ваших светильников!

AC LED Flex Flex Strips AC LED Flex Strips

Мы также предлагаем опцию переменного тока в 5050 SMD светодиодных лент.Они немного шире, чем полосы постоянного тока, так как они имеют ширину 9/16 дюйма и высоту 1/4 дюйма. Не беспокойтесь об увеличении размера, так как они дают много света с 20 светодиодами на фут, выделяя 180 люмен в этом диапазоне. Лучшая часть? Это полоски «включай и работай», просто купи нужную длину, подключи, и эти дети готовы к работе!

Другим большим преимуществом стиля 5050 является то, что они могут работать непрерывной длиной до 150 футов и могут быть обрезаны каждые 18 дюймов! Благодаря этому вы можете работать с длинными отрезками без каких-либо разрывов и даже обрезать полосу, если вам нужно установить ее на определенную длину! Если в вашем приложении есть зазор, вы легко можете выбрать перемычку с полосой на полосу, чтобы она соответствовала зазору и обеспечивала бесперебойную работу света.

Монтаж не так прост, как у гибких полосок DC, поскольку они не имеют клейкой основы. К счастью, они поставляются с монтажными зажимами (1 на 3 фута) для монтажа на поверхность. Для тех, кто не хочет иметь дело с клипсами или хочет, чтобы светодиодные ленты были очень узкими и прямыми, 3-футовые монтажные направляющие были бы хорошим выбором для установки светодиодных лент.

Если вы работаете на более длинных длинах (от 75 'и выше), будет хорошей идеей рассмотреть светодиодные ленты переменного тока. Эти полосы работают намного лучше на расстоянии, и нет необходимости приобретать несколько блоков питания и диммеров, так как они могут работать прямо от напряжения сети 110-120AC.Взгляните на наш обзор AC5050, в котором более подробно рассматривается использование этих ламп.

Светодиодная веревочная лампа LED Rope Light

Хорошо, теперь мы перешли мимо гибких полосок и получили немного другой тип линейного светодиода - светодиодный канатный свет. В отличие от плоских, похожих на ленты гибких полос, этот светодиодный светильник Rope заключен в круглый резиновый пластик диаметром 1/2 ”. Корпус обеспечивает водостойкое освещение веревки, которое может изгибаться во всех направлениях и имеет всенаправленные светодиоды. Это означает, что в отличие от светодиодных гибких лент, которые излучают верх, эти светодиодные веревочные огни излучают вокруг всей веревки, нет задней стороны или области, где вы не можете видеть свет.Rope Light не такой яркий, но отлично подходит для тусклого акцентного освещения или просто приятного прикосновения к внешней палубе, патио, саду и т. Д.

Этот светодиодный канатный светильник похож на гибкие светодиодные ленты переменного тока в том смысле, что он может подключаться прямо к стандартной настенной розетке и работать от 120 В переменного тока. Они не выделяют тепла и расходуют очень мало энергии, так как их мощность составляет , 0,77 Вт на фут . Светодиодный канатный светильник предлагается в теплых белых, холодных белых и синих тонах.

Веревка вмещает 12 светодиодов на фут, между которыми по дюйм.Выходная мощность люмена чрезвычайно ниже, чем у других наших линейных опций: 6,3 люмен / фут для холодного белого и 5,5 люмен на фут для теплого белого. Мы предлагаем веревочный светильник длиной 3, 9, 15, 30, 75, 105 и 150 футов. Как и светодиодные гибкие ленты переменного тока, веревочный светильник может быть соединен с перемычками, но может пройти весь путь до длиной 150 футов . Приобретая каждые 3 фута веревочного светильника, мы включаем зажим для крепления их в любом месте. Эти веревки похожи на типичный свет веревки в том смысле, что вы можете определить, где расположен каждый светодиод, он не должен быть постоянным, ровным светом на всем протяжении.Освещение, которое выходит, отлично подходит для акцентирования определенных областей, но его недостаточно, чтобы быть отдельным освещением для комнаты.

LED Rope Light Applications

Этот канатный светильник имеет большое значение и имеет номинальный срок службы 60 000 часов для белых и 100 000 часов для цветов. Они чрезвычайно долговечны и добавляют приятный штрих вашему месту. Используйте их в тех местах, где вам не нужен яркий свет или вам просто нужно что-то, чтобы привлечь внимание к части вашего дома или за пределами области. Посмотрите на картинки выше, чтобы увидеть, как они обычно используются.

Высокопроизводительные светодиодные ленты

High Power LED Strips

Последние три полосы, которые мы предлагаем, - это светодиодные полосы, которые дают много света. В отличие от вышеприведенных гибких полос и подсветки веревки, эти полосы имеют светодиоды для поверхностного монтажа средней и высокой мощности на более жесткой полосе.

Duo Strip

High Power LED Strips

Светодиодная лента Duo - , произведенная здесь, в Соединенных Штатах, компанией LuxDrive . Если вы хотите сделать свой собственный светодиодный линейный светильник, это ваш световой двигатель для запуска.Duo содержит 48 диодов Nichia 757 на печатной плате 1 фут на 1 дюйм (PCB). Есть встроенные драйверы, которые сохраняют светодиоды безопасными, требуя только 24-вольтового входа. Каждая 1-футовая полоса Duo работает с мощностью около 8 Вт при мощности более 870 люмен!

Duo можно разрезать на более мелкие сегменты для гибкости дизайна. Каждые 3 дюйма есть пунктирная линия разреза, показывающая, где ее можно разрезать на отдельные части с помощью резака для печатных плат (также работают резаки для бумаги) или ножниц.

Сегменты полосы, независимо от того, отрезаны ли короткие или полные длины, могут быть соединены до 8 футов одновременно. Это означает, что 8 полных полос Duo могут быть соединены последовательно от одного и того же источника питания. Если вы урежете полоски меньше, просто убедитесь, что общая длина светодиодных полос не превышает 8 футов.

Duo предлагается в широком диапазоне цветовых температур (CCT) от 2700K до 6500K. Если вам нужен цвет, у Duo есть красный, желтый, зеленый и синий.

Хотите верьте, хотите нет, но в дуэте есть даже специальные светодиоды для садоводства.Варианты садоводства Nichia 757 доступны как в 3000K, так и в 5000K. Эти светодиоды имеют очень широкий выходной спектр, который идеально подходит для выращивания.

ElaraStrip

ElaraStrip

Эта низкопрофильная полоса высокой яркости имеет размер 12 "x .45" и имеет 9 высококачественных мощных светодиодов Nichia на жесткой полосе со встроенной схемой и драйверами. Низкопрофильные светодиоды располагаются на полосе высотой около 0,15 дюйма, но дают угол обзора 120 градусов, поэтому вы можете упаковать эту полосу в труднодоступных местах, и она все равно будет обеспечивать освещение от наводнений.

Эти полосы продаются в 1 футовых секциях, но вы можете соединить 10 вместе за 10-футовую полосу. Хорошая часть этих полосок и их соединения состоит в том, что они уже поставляются с разъемами на конце, поэтому все, что вам нужно сделать, это соединить их вместе. Кроме того, вы также можете разрезать полоски пополам на 6 дюймов, если вам нужно, чтобы они поместились в определенном месте, обратите внимание, что вы можете разрезать их только пополам, если вы разрезаете их в другом месте, полоса не будет работать. Это дает вам большой контроль при создании полосы высокой яркости нестандартной длины.

LVL2

ElaraStrip можно приобрести в теплых белых, нейтральных белых, холодных белых, красных, синих и зеленых тонах. 9 светодиодов Nichia отличаются высоким качеством и излучают яркий свет при 200 люмен / фут . Эти полоски отлично подходят для линейных применений, где требуется более яркий свет. Они могут использоваться в бухтах и ​​для акцентного освещения, общего освещения, при освещении шкафа и отлично подходят для освещения стен. Они на самом деле используются в этом оборудовании под шкаф, которое мы продаем, которое называется LVL2 (на фото слева).При освещении типа бухты и акцента они могут быть слишком яркими, но не стоит беспокоиться, поскольку они имеют яркость 0-10В и полностью совместимы с нашим настенным диммером 0-10В. Если вы хотите затемнить, вам понадобится жгут проводов ElaraStrip, который подключается прямо к 4-контактному соединению в начале полосы, а затем имеет два набора проводных выводов для вашей входной мощности и вашего диммера.

Elara Strip легко подключается к источнику питания, потребляя 12-25 В пост. Тока и работая при 4,5 Вт на фут. Вы можете легко подключить питание, используя жгут проводов сверху, или у нас есть другой вариант в разъеме питания ElaraStrip, который подключается прямо к 4 контактам на конце полосы и имеет 2.5-миллиметровая розетка с цилиндрической головкой на другом конце, к которой можно подключить настольный блок питания. Для мощных светодиодных лент это очень легко, чтобы получить отличное качество, яркий свет.

Эта полоска идеально подходит для случаев, когда пространство ограничено, но вам нужно много света. Он очень низкопрофильный и имеет встроенные драйверы, поэтому вам не нужны громоздкие драйверы в приложении. Эта полоска также оснащена собственным терморегулятором, поэтому, когда светодиоды слишком горячие, это компенсирует это и охлаждает, благодаря чему вам не требуется громоздкий радиатор, если вы работаете в ограниченном пространстве.Имейте в виду, что это снижает яркость, так как немного затемняет светодиоды, поэтому, если вы хотите получить самый яркий свет, который вы можете получить, поместите его на алюминиевую плоскую планку или небольшой радиатор, чтобы контролировать тепло, чтобы автоматический терморегулятор не срабатывает, снижая эффективность полос.

LuxStrip LuxStrip

LuxStrip - это в основном ElaraStrip на стероидах, и одна из лучших его частей - это то, что он может быть полностью настроен на то, что вы хотите.Эта полоса 12 "x .95" может содержать 6 светодиодов на ваш выбор. Выберите один из вариантов Luxeon Rebel и Cree XLamp, а также цвета и оптику, которые вам нравятся. Благодаря этому вы можете настроить эти полосы для общего освещения, наружного освещения, световых полос для транспортных средств или для разведения огней и освещения рифовых аквариумов с различными доступными цветами.

LuxStrip продается в 1 футовых частях, которые могут быть соединены до 12 футов в длину. Они поставляются с соединениями на обоих концах для легкого подключения, как LuxStrip, но если вы соединяете планки и вам нужен зазор в вашем приложении, вы можете использовать жгут проводов Luxstrip и специальный жгут, чтобы соединить их вместе.Они также могут быть обрезаны каждые 2 дюйма для более конкретной длины, убедитесь, что полоса не обрезается меньше 4 дюймов, иначе она не будет работать правильно.

6 светодиодов на полосе могут работать при 350 мА, 500 мА и 700 мА, которые выбираются при проверке. Это означает, что мощность на ногу будет составлять 7-15 Вт в зависимости от выбранного вами тока. Это светодиоды высочайшего качества, и если вы используете их на максимуме для этой полосы (700 мА), они будут испускать 1000 люмен на фут! Схема встроенного драйвера включает регулировку яркости 0-10 В, так что при необходимости вы можете уменьшить яркость с помощью диммера низкого напряжения.При 700 мА LuxStrip будет работать довольно жарко, поэтому вам потребуется радиатор для рассеивания тепла, чтобы не перегореть светодиоды и схемы на плате. Мы рекомендуем использовать алюминиевую плоскую штангу для подложки, так как она сохраняет низкий профиль и защищает от избыточного тепла.

Стандартный источник питания 24 В постоянного тока идеально подходит для использования с LuxStrip и может быть легко подключен через жгут проводов LuxStrip или разъем питания LuxStrip Power, который поставляется с бочкообразным гнездом и вариантами диммирования / диммирования.Управляющее напряжение питания и диммирования подается от полосы к полосе через низкопрофильный межплатный разъем на конце полосы и использует уникальное поляризованное соединение для надежной сборки.

Так что, в принципе, если вы ищете самую яркую полосу, то она для вас. Это может быть очень ярко и освещать любую область, в которой вы нуждаетесь. Под шкафами, за матовой линзой, высокими потолочными бухтами, какой бы линейной ни была площадь, эта полоска непременно даст вам высокую яркость и ее довольно легко настроить.Еще одним плюсом является то, что это единственная полоса, которая может использоваться с оптикой для управления вашим светом, если вам нужна полоса для фокусировки на определенной области. Эта полоса производства США поставляется с лучшими вариантами светодиодов среди ведущих светодиодов Cree и Luxeon. Так что повеселитесь с этой полосой и приспособьте ее так, как вам нравится, ведь выбор за вами.

Окончательный вариант руководства

Это как раз то, что нужно для пробега светодиодного освещения. Приобретение светодиодных лент не должно быть сложным процессом, если вы знаете, что искать.Ключ для вас при покупке светодиодных лент - убедиться, что вы знаете свои приложения и ограничения области, а затем понимаете ваши варианты установки, требования к питанию и цвета. С нашим ассортиментом полос и опций вы найдете то, что вам нужно для вашего проекта освещения. Помните, что мы всегда готовы поддержать вас по электронной почте ([email protected]) и по телефону (802-728-6031). Как всегда, не стесняйтесь делиться тем, что вы сделали с нашими лентами на наших страницах в социальных сетях, нам нравится видеть, что делается с нашими светодиодами, и это помогает вдохновлять тех, кто не уверен в силе и великолепии светодиодов.

,
Устранение неполадок со светодиодной лентой | Освещение формы волны
Светодиодные ленты бывают самых разных размеров, плотности и качества цвета, но их объединяет то, что в какой-то момент вы можете столкнуться с некоторыми трудностями, заставляя их работать. За многие годы работы со светодиодными лентами мы собрали некоторые из наиболее распространенных причин возникновения проблем со светодиодными лентами и способы их устранения.

ВНИМАНИЕ : Электроника низкого напряжения постоянного тока обычно считается безопасной и представляет относительно низкую опасность поражения электрическим током.Однако, когда это возможно, мы настоятельно рекомендуем отключить питание или отсоединить источник питания перед тестированием или настройкой любых светодиодных лент или аксессуаров.

Обратите внимание, что в некоторых шагах по устранению неполадок, которые мы предлагаем ниже, вам потребуется подключить и включить источник питания для завершения теста. Будьте осторожны и обратитесь за советом к квалифицированному специалисту, если вы не уверены, как безопасно выполнить эти тесты.


Вы подключили источник питания к светодиодной полосе, включили переключатель и...ничего. Что дает?

Для устранения неполадок попробуйте выполнить следующие действия:

1) Убедитесь, что напряжение и ток вашего блока питания совместимы с вашей светодиодной лентой.

Если, например, ваш источник питания имеет напряжение 12 В постоянного тока, он не будет работать со светодиодной полосой 24 В. Проверьте заднюю часть блока питания, где будет указано выходное напряжение. Затем проверьте саму светодиодную ленту, чье входное напряжение будет отмечено в точках подключения светодиодной ленты.

2) Убедитесь, что ваш блок питания работает правильно.

Быстрый тест с использованием мультиметра для проверки напряжения на двух выходных проводах или напряжения между внутренним контактом штекера постоянного тока и наружным корпусом должен показать разницу напряжения. Если он показывает напряжение ниже номинального, возможно, у вас неисправный источник питания.

Обратите внимание, что блок питания должен быть включен для этого теста.

3) Проверьте и изолируйте другие принадлежности в той же цепи.

Извлеките все дополнительные диммеры и контроллеры из цепи и определите, сможете ли вы зажечь светодиодную ленту без дополнительных принадлежностей.Если светодиодная лента работает, это означает, что у вас проблема с диммером или контроллером, или с соединением, ведущим к или от этих аксессуаров.

Обратите внимание, что блок питания должен быть включен для этого теста.

Это само собой разумеется, но никогда не подключайте светодиодную ленту низкого напряжения постоянного тока (например, 12 В / 24 В) непосредственно к сетевой розетке (например, 120 В / 240 В)!

4) Проверьте наличие видимых ослабленных соединений.

Убедитесь, что все ваши разъемы и провода на месте и не выпали.Попробуйте затянуть винты на адаптерах постоянного тока и снова вставить светодиодные полосы в разъемы без пайки, которые являются общими точками повреждения контактов.

Если у вас есть мультиметр, проверьте каждую точку вдоль цепи на наличие разности напряжений между положительным и отрицательным (заземлением) проводами / клеммами. Начните с выхода постоянного тока блока питания и проберитесь к светодиодной полосе. Если положительные и отрицательные медные прокладки светодиодной ленты не имеют разности напряжений, питание на светодиодную ленту не подается из-за неисправности до того, как питание может достигнуть секции светодиодной ленты.

5) Проверьте наличие любых видимых признаков коротких замыканий

Особенно если вы паяете свои собственные провода вместо использования принадлежностей для пайки, вы можете случайно создать короткое замыкание, позволяя положительным и отрицательным проводам соприкасаться.

Проведите быструю визуальную проверку всех соединений светодиодных лент и убедитесь, что эти провода достаточно разделены.

Короткие замыкания этого типа особенно вероятны при работе с многоканальными полосовыми огнями, такими как 5-цветные светодиодные полосы, которые имеют 6 точек подключения.

6) Проверьте наличие невидимых признаков коротких замыканий

Если после визуального осмотра вы не обнаружили никаких видимых коротких замыканий, вы можете затем проверить наличие невидимых коротких замыканий. Самый быстрый способ проверить это - снова использовать мультиметр.

Нанесите контакты мультиметра на положительную (+) и отрицательную (-) медные площадки светодиодной ленты и проверьте значение сопротивления. Если короткого замыкания нет, мультиметр должен показывать бесконечное сопротивление.Если оно указывает на какое-либо значение сопротивления, это указывает на наличие короткого замыкания.

Если есть признаки короткого замыкания, отсоедините все аксессуары и провода и определите, сохраняется ли короткое замыкание на светодиодной полосе. Если это так, это свидетельствует о наличии проблемы со светодиодной лентой.

Одним из распространенных мест короткого замыкания является линия среза светодиодной ленты, где использовались ножницы. Светодиодные ленты обычно состоят из двух медных слоев, разделенных тонким слоем изоляции.В некоторых случаях, если ножницы не делают чистый разрез, изолирующий слой может выйти из строя в точке разреза, создав короткое замыкание.

Если вы обнаружили короткое замыкание в сегменте светодиодной ленты, но не можете найти никаких видимых признаков места короткого замыкания, попробуйте отрезать последние 1-2 дюйма светодиодной полосы на обоих концах, чтобы удалить потенциально поврежденный отрезок. отрезок. Мы рекомендуем использовать острые ножницы, чтобы обеспечить чистый срез, так как тупые, тупые ножницы с большей вероятностью «раздавят» медный и изоляционный слои, создав короткое замыкание.


Ваша светодиодная лента работает нормально, но на одном конце имеет заметно меньшую яркость? Это часто встречающаяся проблема с низкокачественными светодиодными лентами, и ее основной причиной является падение напряжения.

Падение напряжения в основном вызвано чрезмерным электрическим током для данной конструкции схемы, или чрезмерным сопротивлением в цепи, или комбинацией того и другого.

Проверьте свой дизайн схемы

Большинство светодиодных лент будут иметь рекомендованную максимальную длину пробега в зависимости от потребляемой мощности на фут и конструкции внутренней цепи.Поскольку каждая секция светодиодной ленты должна нести ток для всех «нисходящих» сегментов светодиодной ленты, слишком длинное подключение светодиодной ленты превысит номинальную мощность для секций светодиодной ленты, ближайших к источнику питания.

Самым непосредственным следствием перегрузки светодиодной ленты слишком большой мощностью является падение напряжения, в результате чего напряжение, подаваемое на каждую секцию светодиодной ленты, постепенно уменьшается по мере удаления от источника питания. Причина снижения напряжения связана с внутренним сопротивлением медных следов печатной платы.

Не забывайте, что провода, соединяющие светодиодные ленты или между ними, также имеют внутреннее сопротивление, а использование проводов с недостаточной толщиной может также привести к чрезмерному падению напряжения. Посмотрите наш онлайн калькулятор для измерения проволоки, чтобы увидеть, достаточны ли ваши технические характеристики для вашей установки.

Возможно, вы сможете изменить свою схему так, чтобы она была сконфигурирована «параллельно», а не «последовательно».

Проверка электрического сопротивления

Чрезмерное электрическое сопротивление может быть вызвано плохим электрическим контактом и корродированной медью.Проверьте проводку светодиодной ленты и убедитесь, что все контакты чистые и достаточные.

В крайних случаях плохие точки контакта могут нагреваться, что приводит к пожару, поэтому определение и устранение этих ситуаций может стать важной проверкой безопасности.

Диагностика падения напряжения

Самый точный способ определить, вызывает ли падение напряжения проблемы с вашей светодиодной лентой, - просто измерить напряжение между медными контактными площадками в различных точках вдоль светодиодной ленты. Если напряжение постепенно уменьшается при удалении от источника питания, это является признаком падения напряжения.

Практически все светодиодные ленты будут испытывать некоторое падение напряжения, и то, станет ли оно серьезной проблемой или нет, зависит главным образом от степени падения напряжения. Например, светодиодная лента 12 В может упасть до 11,5 В на конце, наиболее удаленном от источника питания, но обычно это не достаточно значительное падение напряжения, чтобы оправдать какие-либо опасения. Если, с другой стороны, напряжение падает ниже 10 В, это признак того, что существует значительное падение напряжения, которое, весьма вероятно, приводит к очень заметному падению яркости.


Если ваши светодиодные полосы теряют яркость по всей полосе, это может быть вызвано двумя причинами:

1) Входное напряжение на светодиодной полосе упало ниже проектного напряжения

Чтобы определить, какая из этих двух проблем виновата, Сначала определите входное напряжение в точке, где светодиодная лента подключена к источнику питания (то есть первая пара медных контактных площадок).

Если входное напряжение здесь ниже ожидаемого напряжения (например, 10 В для светодиодной ленты 12 В), вы, скорее всего, столкнетесь с проблемой источника питания или слабым / корродированным соединением между светодиодной лентой и источником питания.

Хорошая новость заключается в том, что ваша светодиодная лента, вероятно, в хорошем состоянии, и простое исправление проводки или замена блока питания решит вашу проблему.

2) Сами светодиоды теряют яркость

Если в первом тесте вы определили, что на светодиодные полосы подается полное проектное входное напряжение (например, 12 В для системы 12 В), но вы все еще видите падение яркости, у вас могут быть серьезные проблемы со светодиодной лентой.

Светодиоды

, как правило, рассчитаны на работу более 36 тыс. Часов, но некоторые продукты более низкого качества могут привести к непредсказуемым последствиям при проектировании и изготовлении.В таких ситуациях ваш единственный выбор - полностью заменить светодиодную ленту.


Если части вашей светодиодной ленты падают с установленной поверхности, возможно, вы использовали светодиодную ленту с недостаточным количеством двусторонней ленты. Вы можете повторно нанести новый слой двухсторонней ленты или использовать несколько монтажных кронштейнов и винтов для более постоянного метода монтажа.

Мы рекомендуем «наклеивать» с помощью высококачественных светодиодных лент, которые, скорее всего, будут использовать двустороннюю клейкую ленту с более высокой адгезией, например, 3M VHB.


Если у вас светится весь сегмент светодиодной ленты, но вы заметили участок из 3 светодиодов (или 6 светодиодов для 24 В), которые остаются темными, у вас может быть «разомкнутая цепь» в одном из участков.

Это означает, что из-за производственного брака или какого-либо механического повреждения во время транспортировки или установки один из светодиодов или компонентов для одной секции вышел из строя, что привело к полному электрическому разъединению только этой секции светодиодов.

Если вы знакомы с пайкой, вы можете попробовать подогреть паяные соединения для каждого из светодиодов и компонентов вдоль этой мертвой части.Если нет, лучше всего попросить вашего поставщика о замене (если они предоставляют гарантию) или просто удалить неисправный участок, разрезая вдоль линий разреза и соединяя два сегмента вместе, используя соединительные зажимы.



Компания Waveform Lighting производит светодиодные ленты с высокими требованиями к качеству и надежности, чтобы избежать общих проблем, подобных тем, которые описаны выше. К сожалению, этого нельзя сказать о многих других «бюджетных» светодиодных лентах, которые можно приобрести.

Пожалуйста, немедленно свяжитесь с нами, если у вас возникли проблемы со светодиодной лентой, которую вы приобрели у нас. Даже если у вас возникли проблемы со светодиодной лентой, купленной в другом месте, мы будем рады помочь и обсудить варианты замены.

Другие сообщения



Почему ваше освещение выглядит плохо - 5 возможных причин

Если вы когда-нибудь задумывались, почему ваше освещение просто не выглядит хорошо, вы не одиноки.С распространением энергосберегающего освещения, кон ... Подробнее


В чем разница между люксами и люменами?

Если вы хотите понять яркость лампочки, вы можете увидеть две метрики, которые могут сбить вас с толку - люкс и люмен. Оба связаны т. Н... Подробнее


Какую цветовую температуру светодиодной ленты выбрать?

При поиске белой светодиодной ленты вы могли столкнуться с оценкой цветовой температуры. Не уверен, что это значит или что выбрать? Читать о ... Подробнее


Что означает плотность светодиодов на светодиодной полосе?

При покупке светодиодных лент вы можете встретить число, называемое «плотностью светодиодов», или обозначение, например, 300 светодиодов.Что это значит? Это ... Подробнее


Назад к Блогу о освещении Waveform

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным осветительным применениям, а также подробные статьи по цветовой науке.


Обзор осветительных приборов Waveform


,
Как выбрать блок питания для вашей светодиодной ленты проекта
К сожалению, светодиодные ленты не так просты, как традиционные лампы накаливания, когда дело доходит до монтажа и настройки. Поскольку они работают на низковольтном постоянном токе, им требуется источник питания, который преобразует переменный ток 120 В / 240 В (в зависимости от вашего местоположения) в сигнал напряжения, который могут использовать светодиодные ленты. Ниже приведено простое трехэтапное руководство, которое поможет вам выбрать источник питания.

В качестве примера предположим, что вы нашли следующее изделие со светодиодными лентами: WenTop водонепроницаемые светодиодные полосы SMD 3528 и хотите посмотреть, будет ли этот блок питания работать с ним.

Шаг 1: Определить напряжение светодиодной ленты


Первый шаг - выяснить, какое напряжение у светодиодной ленты. Большинство доступных на рынке светодиодных лент работают от 12 В постоянного тока. Другие в основном на 24 В постоянного тока.

В случае продукта WenTop мы находим его в описании продукта:


... а также спецификации, указанные ниже:

Если вы все еще не уверены, еще один способ подтвердить это - посмотреть на фотографию продукта.Большинство светодиодных лент имеют маркировку 12 В или 24 В.

Теперь проверьте, соответствует ли напряжение на характеристиках блока питания светодиодной полосе. В этом случае блок питания тоже 12В, так что нам пора.

Также убедитесь, что входное напряжение на стороне переменного тока соответствует напряжению вашей страны (120 В для Северной Америки и т. Д.).

Дополнительный совет: например, если у вас дома лежит источник питания, вы также можете проверить наклейку на задней панели и посмотреть, указано ли там напряжение.

Шаг 2: Определите потребляемую мощность светодиодной ленты


Затем найдите спецификации мощности (W) или силы тока (A) для светодиодной ленты. Это может быть указано как W / m или A / m, или просто W или A.

Светодиодная лента отображает общую мощность 24 Вт или 4,8 Вт на метр. Это подтверждается тем, что на катушку приходится 5 метров, а 4,8 Вт / метр * 5 метров = 24 Вт.

Хотя это не указано здесь, мы можем рассчитать силу тока по формуле P = V x A, где P - мощность, V - напряжение, а A - сила тока.Чтобы определить A (силу тока), просто подключите 24 для мощности и 12 для напряжения и рассчитайте:

24 = 12 x A

A = 2,0 А.

В электрическом плане мы теперь знаем, что при напряжении 12 В эта светодиодная лента будет потреблять около 24 Вт на катушку (5 метров) или около 2,0 А.

Теперь давайте проверим блок питания.


Мы видим, что он имеет рейтинг 36 Вт, или 3А. Опять же, если мы используем формулу P = V x A, это проверяется, потому что это источник питания 12 В.

Это означает, что этот блок питания способен потреблять до 36 Вт, или около 3.0 ампер.

Поскольку емкость блока питания превышает потребляемую мощность светодиодной ленты, мы можем с уверенностью заключить, что эти два продукта могут быть соединены вместе.

Номинальная мощность источника питания и сила тока могут запутать и даже напугать некоторых людей. Весьма разумно предположить, что источник питания, который накачивает 36 Вт на светодиодную ленту на 24 Вт, может привести к повреждению. Кроме того, что если вы решили однажды разрезать эту светодиодную ленту пополам, превратив ее в светодиодную ленту на 12 Вт?

Именно поэтому мы подчеркиваем способных и выше .Тот факт, что блок питания имеет номинальную мощность 36 Вт, не означает, что он будет потреблять столько энергии. Напротив, блок питания будет фактически поставлять столько, сколько необходимо, и соответствовать потребляемой мощности в зависимости от того, что к нему подключено. Однако если потребляемая мощность превышает мощность источника питания, он может испытывать ненормальную работу и повреждение.

Таким образом, этот источник питания можно использовать для питания любой светодиодной ленты, которая потребляет от 0 до 36 Вт.

Шаг 3: Определить способ подключения


Источник питания, скорее всего, будет поставляться с разъемом питания, как показано ниже:

Вы, вероятно, увидите, что это указано как 5,5 мм х 2,1 мм. Будьте осторожны, так как 5,5 мм х 2,5 мм могут не работать со штекерами светодиодной ленты.

Узнайте, поставляется ли катушка со светодиодной лентой с разъемом постоянного тока следующим образом:


Если это так, он должен быть совместим с вилкой блока питания, и вы можете напрямую подключить блок питания к стене на одном конце и в светодиодной полосе на другом конце.

С другой стороны, если вы хотите разрезать светодиодную ленту на несколько сегментов или если весь рулон поставляется только с двумя неизолированными проводами (обычно красным и черным), например:


В этом случае вам нужно найти адаптер, который может подключить разъем питания от блока питания к светодиодной полосе. Затем вы можете подключить свободные концы провода к адаптеру, который, в свою очередь, подключается к источнику питания.

Другие сообщения



Начало работы с освещением светодиодными лентами для вашего дома

Освещение светодиодными лентами - это новый тип технологии освещения, которого никогда не было прежде.Поскольку технологии светодиодов достаточно развиты, чтобы быть в ... Подробнее


Преимущества светодиодной системы 24 В по сравнению с 12 В

Если вы планируете приобрести осветительные приборы или установить низковольтную систему освещения, вы, скорее всего, столкнетесь как с 12 В постоянного тока, так и с 2... Подробнее


Выбор между 2700K и 3000K

При поиске светодиодных осветительных приборов для дома и дома вы часто сталкиваетесь с выбором ... Подробнее


Требуются ли для светодиодных лент списки UL?

Если вы работали с электроникой и освещением, вы, несомненно, встретите знакомую маркировку UL.Как продукт низкого напряжения, как ... Подробнее


Вернуться к блогу Освещение формы волны

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным осветительным применениям, а также подробные статьи по цветовой науке.


Обзор осветительных приборов Waveform


,
Что такое спецификация CRI на светодиодных лентах?
Рассматривая спецификации светодиодных лент, вы, возможно, сталкивались с метрикой CRI. В отличие от цветовой температуры, CRI связан с цветом, но поначалу его немного сложно понять. Этот пост посвящен CRI, так как он касается светодиодных лент.

Если вы заинтересованы в общем обзоре CRI, смотрите здесь.

Что такое CRI на светодиодных лентах?

CRI означает Индекс цветопередачи и показывает, насколько точен источник света при воспроизведении цветов.CRI является важной мерой для светодиодных лент, когда важен внешний вид объектов, например, в розничной торговле, при освещении шкафа, фотографии и архитектурном освещении высокого класса.

Почему CRI светодиодных лент важен для определенных применений?

Были ли у вас проблемы с распознаванием едва различимых оттенков или оттенков, и вам нужно было подойти к окну, чтобы лучше его увидеть?

Точный источник света - это тот, который заставляет объекты выглядеть так же, как они выглядели бы при естественном освещении.Точный источник света позволит вам различить тонкие цветовые различия так же хорошо, как при естественном дневном свете.

В нашем примере выше, если бы у вас была точная светодиодная лента с высоким CRI, вы могли бы различать эти цвета без необходимости переходить к окну.

В зависимости от назначения и применения светодиодных полос, восприятие цвета может быть очень важным. Например, при освещении в шкафу светодиодные полосы с высоким CRI были бы очень полезны для точного определения цвета различных пищевых ингредиентов, таких как зрелость помидора.В производственной среде точность цвета может иметь решающее значение для определения цвета краски или текстиля.

Какой CRI приемлем для светодиодных лент?

Как обсуждалось выше, CRI является удобным показателем для определения точности источника света. На практике, однако, незначительные неточности в цветовом оформлении останутся незамеченными и могут быть приемлемы для определенных применений.

Как правило, 90 CRI или выше рекомендуется для светодиодных лент, используемых в розничной торговле, гостиничном бизнесе и архитектурном освещении высокого класса.Для профессиональных приложений, таких как фотография, может потребоваться 95 CRI или выше. Это особенно верно из-за более высокой CCT, используемой для этих применений, где источник света должен приближаться к имитации естественного дневного света.

Для большинства других применений 85 CRI является приемлемым уровнем, особенно когда речь идет о стоимости и эффективности. Любой CRI ниже 85 начнет становиться заметным, и свет будет тусклым, приглушенным по всей установке.

Посмотрите на нечто большее, чем просто значение CRI для светодиодных лент.

Если мы немного углубимся в то, как рассчитывается CRI и что он представляет, первое, что вы заметите, это то, что он рассчитывается, взяв в среднем 8 или 14 различных образцов цвета в зависимости от того, хотим ли мы рассчитать CRI (Ra) или CRI Extended.

Оценка для каждого образца цвета представляет способность источника света воспроизводить этот конкретный цвет. Таким образом, при более внимательном рассмотрении каждого из этих образцов цвета мы можем узнать больше о том, какие цвета хорошо отображает светодиодная полоса, а какие нет.

Один конкретный цвет в расчете CRI называется R9, и он предоставляет обширную информацию о том, насколько хорошо отображаются насыщенные красные цвета. Это особенно важно для тонирования кожи.

Поэтому мы рекомендуем искать светодиодные ленты с высоким CRI, которые не только демонстрируют высокие значения CRI, но и высокие значения R9.

Ознакомьтесь с линией высокочастотных светодиодных лент Waveform Lighting здесь.

Другие сообщения



Можно ли эксплуатировать светодиодную ленту 12 В при напряжении менее 12 В?

Когда вы будете искать светодиодные ленты, вы, скорее всего, столкнетесь... Подробнее


Как затемнять светодиодные ленты

Светодиодные ленты являются отличным инструментом освещения для любого проекта. Но иногда вам захочется иметь некоторый уровень динамического контроля над яркими ... Подробнее


Выбор между 2700K и 3000K

При поиске светодиодных осветительных приборов для дома и дома вы часто сталкиваетесь с выбором в c... Подробнее


Можно ли установить светодиодную лампу, которая превышает номинальную мощность светильника или розетки?

Общий вопрос, который мы получаем: «У меня есть эквивалентная 60-ваттная светодиодная лампа, но в розетку, в которую я хочу ее установить, написано [MAX 50 ... Подробнее


Вернуться к Блогу о освещении Waveform

Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным осветительным применениям, а также подробные статьи по цветовой науке.


Обзор осветительных приборов Waveform


,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
