Светодиодные ленты какие бывают: Виды светодиодных лент и основные отличия между ними

Маркировка светодиодной ленты

ГлавнаяСправочникВопрос-ответМаркировка светодиодной ленты

Разберем маркировку светодиодных лент на конкретных примерах

1	2	3	4	5	6	7	8	9
RT	2-	5000	12V	Blue		(3528,	300 LED,	LUX)
RTW	2-	5000PGS	12V	Day White	2x	(3528,	600 LED,	W)
RT	2-	5000	24V	RGB	2×2	(5060,	720 LED)

1. Серия ленты:

• RT – открытая лента (фронтального свечения – от плоскости)
• RTW – герметичная лента (фронтального свечения – от плоскости)
• RS – открытая лента бокового свечения (вдоль плоскости)
• RSW – герметичная лента бокового свечения (вдоль плоскости)

2. Номер завода-изготовителя:

Ленты изготавливаются на разных заводах, номер завода указан в маркировке серии:

• RT 5000
• RT 2-5000
• RT 3-5000

Ленты с разных заводов могут отличаться по яркости и оттенку.

3. Длина ленты в метрах:

• 5000 – 5 м
• 4000 – 4 м
• 3000 – 3 м
• 2500 – 2.5 м

Для герметизированных лент добавляется буква, обозначающая тип герметизации:

• 5000 P – силиконовая трубка прямоугольного сечения
• 5000 SЕ – верхняя заливка тонким слоем силиконового герметика
• 5000 PGS – силиконовая трубка, заполненная герметиком

4. Напряжение питания:

• 12V
• 24V
• 36V

5. Цвет сечения:

• Warm – Белый теплый (2700-3500 К)
• Day – Белый дневной (4000-5000 К)
• White – Белый чистый (6000-8000 К)
• Cool – Белый холодный (8000-10000 К)
• Red – Красный 625 нм
• Yellow – Желтый 590 нм
• Green – Зеленый 525 нм
• Blue – Синий 470 нм
• Orange – Оранжевый
• Pink – Розовый
• Violet – Ультрафиолет (видимый 400 нм. Опасен для зрения!)
• RGB – Красный/ Зеленый/Синий (управление контролером)
• SPI – RGB лента с адресным управлением, позволяет создавать эффект «Бегущие огни» (с помощью контроллера)

6. Плотность установки светодиодов на ленте:

(нет значения) – стандартная плотность

• Для лент со светодиодами 3528 – 60 шт. на метр
• Для лент со светодиодами 5060 – 30 шт. на метр

2Х – двойная плотность

• Для лент со светодиодами 3528 – 120 шт. на метр
• Для лент со светодиодами 5060 – 60 шт. на метр

2Х2 – двойная плотность, два ряда

• Для лент со светодиодами 3528 – 240 шт. на метр
• Для лент со светодиодами 5060 – 120 шт. на метр или 144 шт. на метр

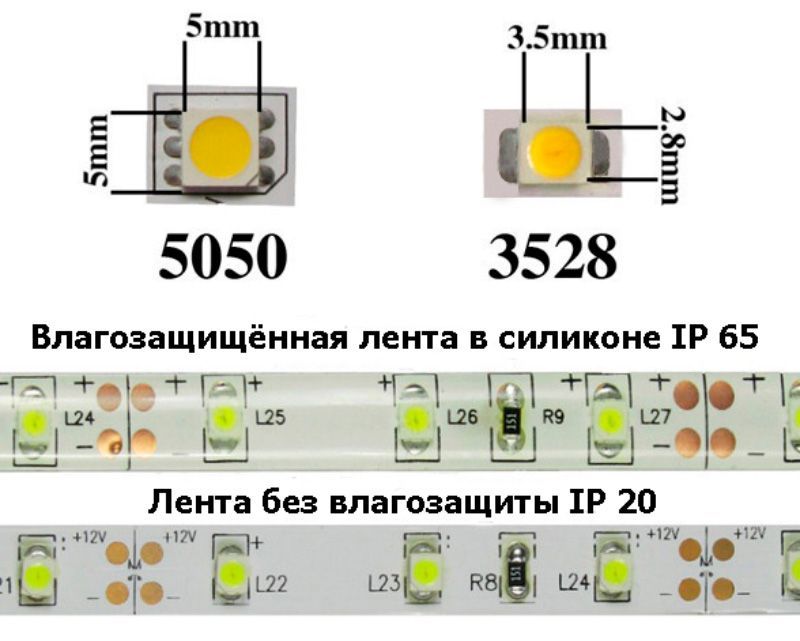

7. Тип светодиода:

• 5060 (или 5050) – чип светодиода 5х5 мм (применяется в мощных лентах)
• 3528 – чип светодиода 3,5×2,8 мм (применяется в стандартных лентах)
• 2835 – чип светодиода 2,8х3,5 мм (применяется в стандартных лентах)
• 5630 – чип светодиода 5,6х3 мм (применяется в мощных лентах)
• 3014 – чип светодиода 3×1,4 мм (применяется в узких лентах)
• 335 – чип светодиода 335 (применяется в лентах бокового свечения)

8.

Количество светодиодов, установленных на ленте

9. Цвет платы:

• LUX – лента улучшенного качества, белая плата
• W – белая плата
• B – черная плата

ᐉ Типы и виды светодиодных лент

Сегодня мало кто не слышал о светодиодных лентах. Эти компактные и очень удобные в монтаже источники света быстро распространились на все сферы человеческой деятельности. Сейчас подобные изделия можно увидеть и в магазинах, и на кухнях, и в мастерских, и в салонах автомобилей, и в оформлении витрин. В данной статье мы рассмотрим классификацию различных светодиодных лент, их виды и типы, связанные с конструкционным исполнением и принципом работы.

Среди всей полупроводниковой продукции именно ленты первыми получили популярность у населения, а светодиодные лампочки появились в массовой продаже уже позже. Кроме простого использования для линейной подсветки поверхностей, эти устройства позволяют модернизировать устаревшие типы светильников, легко монтируются человеком, обладающим минимальными навыками обращения со световыми приборами, и имеют достаточно невысокую стоимость, которая по карману большинству потребителей.







Что из себя представляет светодиодная лента?

Для правильного восприятия материала сделаем оговорку, что далее мы будем говорить лишь о тех светодиодных лентах, которые изготавливаются по современным прогрессивным технологиям, а изделия старого типа, с которых только начиналось развитие данной отрасли, оставим в стороне. Итак, в общем случае имеется некая гибкая основа, к которой припаиваются светодиоды в заранее определённом количестве. Это накладывает отпечаток на то, как сильно будут видны отдельные точки на ленте и насколько равномерным получится свечение. Разумеется, яркость света также зависит от числа элементов, однако в большей степени эта характеристика связана с производственными параметрами используемых диодов заданного типа. Кроме них на ленте также располагаются резисторы-ограничители, фактически выполняющие балансировку нагрузки на изделие при его эксплуатации.



Типы лент

В соответствии со способом монтажа диодов на основание, всё многообразие лент разделяется на два типа: SMDи DIP. Первый из них предполагает поверхностный способ пайки, когда каждый элемент закрепляется к поверхности подложки сверху – это самый распространённый в быту тип. Второй же предназначен для декоративных целей и часто используется при оформлении витрин, праздничной иллюминации, украшения деревьев в преддверии Нового Года и пр. Здесь светодиоды помещаются в специальный корпус, от которого в две стороны идут выходы для подсоединения питающей жилы. Подобное разделение типов сказывается и на внешнем виде изделий. В то время как SMD-модели выглядят как плоские ленты, DIP-модели смахивают на маленький патронташ из лампочек, похожих на стоящие цилиндры.

У каждого типа имеются свои подклассы, различаемые по цифровому шифру. Наиболее популярными являются изделия SMD-типа. Для их маркировки используется четыре цифры, которые указывают размеры используемого диода в миллиметрах. Самые часто применяемые у нас типы – это 3528 и 5050. Так, маркировка ленты SMD3528 будет означать, что на ней размещены чипы 3,5 мм на 2,8 мм. Это очень удобно для предварительного понимания размера светящейся точки и ширины ленты. Вполне естественно, что чем крупнее элемент, тем большее основание ему потребуется, а потому изделия с крупными светодиодами всегда заметно шире.

В свою очередь, DIP-модели оснащаются светодиодами цилиндрической формы наподобие тех, что каждый из нас мог видеть на радиорынках и в бытовых приборах в качестве индикаторов. Для большей герметичности весь массив LED-элементов заливается силиконом, предотвращающим попадание влаги вовнутрь ленты и выход её компонентов из строя. Здесь маркировка ещё проще: надпись «DIP 5 mm» означает, что каждый диод в диаметре имеет размер 5 миллиметров. Порой можно услышать мысли о том, что изделия данного типа незаслуженно игнорируются потребителями, однако в силу специфики данной продукции правильнее было бы говорить о более промышленной направленности таких лент. В быту их действительно почти не увидеть, однако они активно используются при создании рекламных вывесок для магазинов, образуя контуры букв в названиях, задействуются при подсветке днища и подкапотной части автомобиля.



Виды лент

 Так же, как и в предыдущем случае, все ленты можно разделить на два типа: монохромные (одноцветные) и многоцветные. Первые изготавливают таким образом, чтобы они могли излучать только один цвет свечения. Это может быть белый или тёплый белый (жёлтый) свет, а также один из трёх базовых цветов – красный, зелёный или синий. Иногда в этой линейке можно встретить и нестандартные оттенки – фиолетовый, оранжевый, розовый, голубой и пр., но зачастую для получения таких тонов разумнее использовать многоцветные изделия, предоставляющие большую свободу действий.

Кроме того, для особых целей выпускаются ленты со специфическим спектром свечения. В частности, речь идёт об ультрафиолетовом и инфракрасном излучении. Такие оттенки находят применение в медицинской сфере, в теплицах и домашних оранжереях, в сельском хозяйстве и т.д.

Белый цвет свечения также может отличаться по колористической составляющей. В первую очередь, разные производители изготавливают продукцию по отличающимся технологиям, из-за чего даже при одинаковой маркировке может наблюдаться слабое расхождение в свечении. А во-вторых, сами по себе ленты бывают с холодным свечением, немного отливающим синевой, с нейтральным оттенком, имитирующим дневной свет солнца, а также с тёплым белым, уходящим в жёлтую часть спектра. В зависимости от того, какую атмосферу желает создать потребитель, он может воспользоваться одной из упомянутых разновидностей. Комбинировать между собой разнотипные ленты разных оттенков не рекомендуется – в этом нет ничего крамольного с технической точки зрения, но нагрузка на глаза человека в этом случае заметно возрастает.

Многоцветные изделия носят название светодиодных RGB-лент. Они оснащены тремя кристаллами – красного, зелёного и синего цветов, которые могут светить одновременно. В зависимости от интенсивности свечения диодов каждого из цветов, можно добиться разных оттенков и получить интересное освещение с использованием всего одного устройства. Весь арсенал возможностей, которые открываются при применении лент такого типа, описать просто невозможно: как в жилых помещениях, так и в коммерческих, как внутри зданий, так и на улице многоцветные ленты помогают создать праздничную атмосферу с богатой и интересной световой картиной.







Другие важные параметры лент

Разумеется, при выборе светодиодных лент, как и других технических изделий, во внимание принимаются многие другие факторы. Среди них плотность размещения элементов, мощность, степень защищённости и т.д. Каждый из них указывает на возможность применения изделий для определённых условий эксплуатации и производственных потребностей. Поговорим о каждом таком факторе подробнее.

Плотность размещения диодов указывает на количество светоизлучающих элементов в одном метре. Наиболее типовые значения – это 30 шт/м, 60 шт/м и 90 шт/м. Самая ходовая – предпоследняя модификация, однако есть также ленты с большим числом – 120 шт/м и даже 240 шт/м. Фактически, в погоне за наращиванием эффективного светового потока создателям лент пришлось не только уплотнять LED-элементы между собой, но и смещать их таким образом, чтобы получались ряды. За счёт того, что чипов стало больше, ширина самой ленты немного увеличилась, а кратность порезки изделия изменилась. Например, при расстановке 60 и 120 диодов попросту уменьшается интервал между соседними кристаллами, а вот при 240 элементах обычно за основу берётся двухрядная укладка полупроводников, хотя порой светодиоды типа SMD3014 укладываются в один ряд.

При покупке важно обращать внимание, как измерена плотность – удельно или на метр. Например, некоторые не очень совестливые продавцы указывают, что продают готовые комплекты, которые нужно лишь принести домой и включить в розетку. В таких случаях упоминаемое количество элементов может быть названо в пересчёте на заданный отрез или часть катушки. В обычной катушке поставляется ровно 5 метров ленты и плотность размещения светодиодов измерена на один погонный метр. Величина используемых элементов обуславливает кратность реза. Для более узких лент она обычно составляет 2,5 или 5 см, а для широких и мощных – 5 или 10 см, в зависимости от модели.

Необходимо иметь в виду, что от числа источников света прямо пропорционально зависит не только обеспечиваемая освещённость, но и электрическая мощность осветительной конструкции. В общем случае эта величина измеряется в ваттах, а здесь это значение необходимо также отнести к погонному метру. Обычная лента SMD3528, оснащённая шестьюдесятью светодиодами на метр, будет потреблять 4,8 Вт/м, при уплотнении чипов вдвое (120 шт/м) – нагрузка составит 9,6 Вт/м и т.д. Изделия разных фирм могут немного колебаться по величине этих значений, однако общие принципы расчёта в заданных диапазонах останутся прежними. Ленты, кратные друг другу по числу диодов, будут кратны в том же соотношении и по мощности. Для большинства бытовых нужд достаточно изделий с удельным энергопотреблением 14,4 Вт/м, а для оборудования гаражей и мастерских с точными работами – 20 Вт/м. Менее распространённые ленты, имеющие мощность в 24 Вт/м и выше, зачастую применяются только в рекламных целях или в промышленности. Следует понимать, что удельная мощность метра и длина ленты напрямую связаны с тем, какой блок питания необходимо будет задействовать для её подключения.

Следующий немаловажный признак, по которому ленты отличаются между собой, это защищённость. Общая их классификация построена на системе IP-маркировки. Эта аббревиатура расшифровывается как «IngressProtectionRating» – то есть, уровень защиты от проникновения чего-либо вовнутрь изделия. Система включает в себя учёт как жидкостей и газов, так и твёрдых частиц – пылинок и ворсинок. Некоторые потребители полагают, что все ленты в силиконовой трубке автоматически имеют одинаковый уровень защиты по IP-классификации, однако это не так. Она может зависеть от плотности самого силикона, от того, на какую именно часть он нанесён, от его хрупкости со временем и пр. факторов.

Самая обычная бюджетная лента будет иметь минимальный эксплуатационный уровень, маркированный как IP20. Это означает, что изделие имеет открытый монтаж светоизлучающих элементов. Она пригодна для использования в жилых помещениях для подсветки потолка, полок шкафов, элементов рабочего стола. При нормальной влажности подобное изделие будет исправно работать в течение долгих лет.

Светодиодная лента с уровнем защиты IP65 – это хорошо защищённая от влаги модель, которую можно монтировать в рабочей зоне кухни, в ванной комнате или на балконе. Она легко справится с попаданием мелких брызг и крупных капель. Даже обилие песчинок в воздухе вокруг не сделает её со временем мутнее.

Наконец, лента с маркировкой IP68 представляет собой максимальную степень защиты. Её возможности не ограничиваются помещениями или погодными условиями. Многие производители пишут, что такое изделие может быть погружено в воду до глубины в 1 метр и даже заморожено в нём. Разумеется, экспериментировать с ней таким образом мало кому приходится, однако такая возможность существует. Главное, при любых манипуляциях с электричеством соблюдать все правила безопасности!







Вместо заключения

Светодиодные ленты – это богатейший спектр возможностей для украшения помещений, магазинов или учреждений, подсветки рабочих поверхностей и пр. Сейчас их наряду со многими другими декоративными элементами используют ведущие мировые дизайнеры, пытаясь привнести в интерьеры и экстерьеры таинственность и неординарность.

Кроме упомянутых принципов разделения изделий на категории, во внимание также принимается их питающее напряжение, которое определяет энергопотребление и пожароопасность лент. Существуют модели, работающие от низкого напряжения – 12 В, 24 В и 36 В, а также от стандартного сетевого – 220 В. В следующей статье мы более детально поговорим об их отличиях и преимуществах применения для разных целей.

Что такое светодиодная лента

БЕСПЛАТНАЯ ДОСТАВКА ОТ 250 $
Заказы, отправленные в пределах континентальной части США * Негабаритные предметы

Электронная почта 775-636-6060M-F 7:30–16:00 PST

Домашняя | Учебники и информация по светодиодам | Учебники по светодиодам | Что такое светодиодная лента?

Светодиодные ленты, также известные как светодиодные ленты, представляют собой небольшие линейные светильники в рулонах, которые вы, вероятно, видели во многих местах, но никогда не замечали. Каждая лента состоит из массива светодиодных чипов различных размеров, припаянных к гибкой печатной плате. На обратную сторону печатной платы нанесен двусторонний клей для крепления на чистую и сухую поверхность. Эти полосы можно буквально использовать в сотнях разных мест, и их легко спрятать, чтобы создать привлекательное и привлекательное освещение в самых тесных помещениях.

Каждую полосу света можно разрезать и повторно подключить для создания индивидуального линейного акцента, задачи и внешнего освещения. Наши ленточные светильники предлагаются в широком диапазоне яркости (люменов), цветов (кельвинов), а также вариантов изменения цвета.

Ленточные светильники Ecolocity имеют следующие особенности

• Размер светодиодного чипа

Размер стружки измеряется в мм и описывает длину и ширину размера стружки. Например, светодиодный чип 3014 имеет размеры 3,0 мм в длину и 1,4 мм в ширину.

• Плотность светодиодных чипов

Плотность чипа означает количество светодиодных чипов на ленте. Более высокая плотность стружки создает меньше горячих точек или точек при освещении стены или пластикового рассеивателя.

• Линии разреза

Одним из преимуществ использования светодиодных лент является возможность обрезать их до нужной длины и повторно соединить. Линии разреза световой полосы различаются в зависимости от типа полосы.

• Кельвин (цветовая температура)

Теплый
(2700-3500K)
Идеально подходит для расслабляющей обстановки

Дневной свет
(4000–4500K)
Идеально подходит для активной среды

Белый
(6000-6500K)
Идеально подходит для работы

• Люмен (яркость)

Световой поток определяет яркость полосы света. Чем выше люмен, тем ярче полоска. У нас есть полосы света от 70 до 1317 люмен на фут. Стандартная лампа накаливания мощностью 60 Вт дает примерно 800 люмен.

• Лента Real 3M High Bond

На каждую нашу проверенную в отрасли ленту наклеена настоящая лента 3M. В наших неводостойких лентах используется двухсторонняя лента с высокой адгезией 3M 300LSE, в то время как в наших водонепроницаемых лентах используется лента с очень высокой адгезией 3M VHB 59. 52. Наша лента не отваливается.

• Сверхмощный IP67 Доступен

Наши водонепроницаемые полоски заключены в прочный силиконовый корпус со степенью защиты IP67. В отличие от большинства поставщиков, которые продают только полоски с силиконовыми рукавами (IP65), наши полоски заключены в капсулу и соединены более толстой и прочной силиконовой формой.

• Варианты изменения цвета

Наряду с полосками белого, дневного света, теплого, красного, зеленого, синего и янтарного цветов. Мы также предлагаем большой выбор ленточных светильников RGB и RGB+W, меняющих цвет. Для работы этих лент требуется светодиодный контроллер.

Где использовать светодиодные ленты Ecolocity

Как использовать светодиодные ленты Ecolocity

1. Выберите тип ленты

   В зависимости от освещаемой площади выберите цвет, яркость и линейный размер светодиодной ленты, которую вы хотите использовать для своего проекта . Имейте в виду, что некоторые из полос с более высокой выходной мощностью требуют радиатора при монтаже.

2. Определить потребляемую мощность

   После того, как вы выбрали полосу, умножьте мощность в ваттах на фут на погонные метры вашего проекта. Это даст вам максимальную мощность нагрузки и размер источника питания, который вам понадобится.

3. Тест-полоска

   Перед постоянным монтажом полоски мы рекомендуем размотать ее с катушки и протестировать. Вы можете использовать малярный скотч, чтобы прикрепить его на место. Перед постоянной установкой убедитесь, что это именно та полоса, которую вы хотите.

4. Wire Strip Light

   В зависимости от размера вашего проекта проводка может быть очень простой или немного более сложной. Пайка — лучший вариант для долгосрочных проектов, но у нас также есть большое разнообразие быстроразъемных разъемов и соединительных кабелей.

5. Монтажные аксессуары

   Если вам нужна более профессиональная и законченная установка, мы предлагаем огромный выбор и являемся надежным поставщиком алюминиевых световых каналов KLUS. Благодаря специальным вариантам монтажа эти профили действительно улучшают внешний вид вашего проекта освещения.

6. Очистить и смонтировать

   После того, как вы решили, что полоски достаточно для вашего плана. Затем вы можете разрезать, повторно подключить, очистить, приклеить и установить светодиодные ленты на любую чистую и сухую поверхность. Существует так много возможностей внутреннего и наружного освещения с использованием наших светодиодных лент низкого напряжения.

7. Добавьте диммер или контроллер

   Наши одноцветные светодиоды можно регулировать с помощью наших диммеров PWM или блоков питания с регулируемой яркостью. При использовании наших ленточных светильников RGB или RGBW один из наших контроллеров цвета необходим для функций затемнения и изменения цвета.

9 преимуществ светодиодных лент – технология LUXX Light

Главная страница / 9 преимуществ светодиодных лент /

9 Преимущества светодиодных лент

Светодиодные ленты произвели революцию в мире освещения. Преимущества светодиодных лент, от высокой эффективности до более длительного срока службы, являются одним из сегодняшних технологических прорывов. Светодиодная лента представляет собой гибкую печатную плату светодиодов, которую можно установить практически на любую поверхность, на которую вы хотите добавить яркое освещение. Светодиодные ленты доступны в различных цветах и ​​яркости. Для получения дополнительной информации о том, что такое светодиодная лента, нажмите здесь.



1. Регулируемый

Светодиодные ленты можно нарезать любой длины. Вы можете отрезать полосу от нескольких дюймов до нескольких футов, вы можете настроить длину любой светодиодной ленты в соответствии с потребностями вашего проекта.



2. Гибкий

Светодиодные ленты могут изгибаться вертикально до 90 градусов. С помощью светодиодных лент вы можете установить их в местах, которые ранее были недоступны.



3. Лучшее разнообразие цветов

Светодиодные ленты доступны в любом оттенке белого до любого цвета. Используя светодиодные ленты RGB и контроллер, вы можете установить и контролировать точный цвет и яркость.



4. Супертонкий

Светодиодные ленты имеют толщину всего 1/16 дюйма, что упрощает их установку в труднодоступных местах, и вы можете легко скрыть светодиодные ленты от вида сверху.



5. Простота установки

На задней стороне светодиодных лент имеется прочная лента 3M, позволяющая легко прикреплять лампы к самым разным поверхностям.



6. Освещение с регулируемой яркостью

Светодиодные ленты можно регулировать с помощью систем домашнего освещения, DMX-контроллеров и регуляторов диммирования, а также пультов дистанционного управления. Это позволяет задать идеальное настроение!



7. Сейф

Ищите степень защиты IP65 и IP68 для пыле- и водонепроницаемых светодиодных лент.



8. Пользовательский

Со светодиодными лентами у вас есть полный контроль над цветом, длиной, индексом цветопередачи, яркостью и напряжением.



9. Низкая стоимость владения

Светодиодные ленты потребляют на 50 % меньше энергии, чем традиционные люминесцентные лампы, лампы накаливания и галогенные лампы. Эта экономия энергии приравнивается к небольшому счету за электроэнергию. Кроме того, средний срок службы светодиодной ленты составляет 50 000 часов, что требует замены каждые 5-10 лет.



О LUXX Light Technology



LUXX Light Technology является производителем светодиодных лент. От внутреннего до наружного у нас есть лучший в отрасли ассортимент светодиодных лент, внесенных в список UL.
