Светодиодная лента — подробный обзор, виды, характеристики

Содержание:

Светодиодные ленты — это уникальный источник света, способный реализовать самые смелые задумки по организации сценариев освещения.

Конструктивно светодиодная лента представляет собой гибкую печатную плату из меди компактных размеров — высотой 2-3 мм и шириной 8-10 мм. К плате припаяны светодиоды с углом рассеивания 120°. С обратной стороны снабжена самоклеющимся слоем для монтажа на поверхность основы.

Схема устройства открытой монохромной ленты белого цвета

Гибкость и компактность ленты наделяет ее широчайшей функциональностью. Она незаменима для освещения труднодоступных мест и ограниченных пространств, используется как дизайнерский акцент для выделения потолочных конструкций, ниш, ступеней, контурной подсветки пола и предметов интерьера. Так же применяют как самостоятельный источник света для шкафов, рекламных конструкций, прозрачных световых панелей.

Виды светодиодной ленты

Всё многообразие светодиодных лент можно условно разделить на несколько основных групп в зависимости от ключевых характеристик и области применения. По цвету свечения делятся на монохромные и многоцветные RGB-ленты. По степени защищенности различают открытые и герметичные. Еще можно выделить типы «Бегущий огонь» и бокового свечения.

Изучим каждую группу подробнее.

Монохромные

Монохромная лента белого цвета

Монохромные ленты отличаются тем, что дают только один цвет свечения. Палитра ограничена шестью цветами — белым, красным, синим, зеленым, желтым, оранжевым и розовым.

Ограниченность цветовой гаммы компенсируется экономической выгодой — монохромные ленты самый доступный по цене вариант. Основное применение — контурная подсветка навесных конструкций, ниш, полок, лестниц.

Многоцветные RGB

RGB светодиодная лента

Многоцветные RGB ленты позволяют принудительно изменять цвет свечения в широком диапазоне оттенков.

Подобный эффект достигается за счет совмещения в одной ленте по сути трёх цветных: красной (Red), зеленой (Green) и синей (Blue). Оптическое смешение этих цветов и даёт многообразие палитры.

За регулировку цвета отвечает специальный контроллер. Базовые модели контроллеров способны передавать около 3 миллионов цветов. Продвинутые — до 16 миллионов. Кроме этого контроллер позволяет настраивать алгоритмы автоматической смены цвета, управлять яркостью свечения и дистанционно включать/выключать подсветку.

RGBW — светодиодная лента

Особой разновидностью многоцветных лент является RGBW. В ней к RGB-светодиодам добавлен диод «холодного» белого цвета (около 6000 кельвин). Отдельный белый канал может работать в независимом режиме или же дополнять цветные, смягчая их интенсивность.

Открытые

В базовом исполнении светодиодные ленты выпускаются открытыми. Все элементы — печатная плата, светодиоды, резисторы — ничем не защищены.

Открытая светодиодная лента белого цвета

В таком виде светодиодная лента уязвима к воздействию влаги или механическим повреждениям, но зато отличается низкой ценой . Поэтому этот тип применяют в качестве скрытой подсветки в мебели и декоративных конструкциях интерьера. Или же ее закладывают в специальные световые короба, выполняющие функцию внешней защитной оболочки.

Герметичные

Для защиты светодиодов от внешнего воздействия — влаги, пыли или предметов покрупнее — на ленту наносят слой прозрачного герметика, не проводящего ток.

Герметичная светодиодная лента класса IP65

Варьируя состав и толщину герметика, производители выпускают изделия разной степени защищенности.

Класс защищенности присваивается по системе Ingress Protection Rating (IP), соответствующей международному стандарту IEC 60529. Первая цифра в кодировке — защита от проникновения предметов. Вторая цифра — защита от влаги.

Класс	Защита от предметов	Защита от влаги
IP33	от крупных предметов диаметром более 2,5 мм	от дождя и брызгов, падающих под углом 60°
IP65	полная защита контакта от пыли	от водяных струй с любого направления
IP67	полная защита контакта от пыли	от кратковременного погружения в воду на 1 метр

Сфера применения герметичных лент — это в первую очередь помещения с повышенной влажностью (ванные комнаты, бани, сауны, бассейны). За счет того, что герметик защищает еще и от механических воздействий — случайных ударов, упавших предметов или наступания ногой, такие ленты подходят для монтажа в полу или на ступенях лестниц.

Ленты «Бегущий огонь»

В светодиодных лентах типа «Бегущий огонь» за счет особой конструкции печатной платы, в которую вмонтированы адресные микросхемы управления, можно задавать цвет и яркость каждого светодиода в отдельности.

Светодиодная RGB-лента «Бегущий огонь»

В результате с помощью контроллера можно создавать сценарии освещения, которые недоступны обычным монохромным и RGB-лентам. Например, создать эффекты переливающихся цветов или мерцания, огней, бегущих в разных направления и с разной интенсивностью.

«Бегущий огонь» излюбленный способ декорирования и организации освещения в развлекательных заведениях, клубах и ресторанах.

Ленты бокового свечения

В лентах бокового свечения применяются цилиндрические светодиоды, которые припаяны к торцу платы.

Лента бокового свечения

Торцевое расположение светодиодов изменяет направление света — светодиоды светят вдоль освещаемой плоскости. Подобные ленты часто используются для подсветки плазменных экранов и мониторов, а также в рекламных конструкциях.

Технические характеристики светодиодной ленты

Чтобы подобрать светодиодную ленту, максимально соответствующую текущей задаче по освещению, необходимо правильно определить технические параметры. К ним относятся рабочее напряжение, вид светодиодов, число на метр ленты, цвет свечения, цвет основы, класс защищенности и параметры резки.

Рабочее напряжение

Стандартное рабочее напряжение составляет 12В. Такие ленты комплектуются блоком питания постоянного тока.

У ленты с мощными светодиодами, которые создают повышенную нагрузку на печатную плату, рабочее напряжение выше — 24 или 36В. Некоторые модификации способны работать и с напряжением 220В от бытовой сети.

Виды светодиодов

Вид светодиодов определяется их размером, который обозначается четырехзначным числом — 2835, 3528, 5060, 5730 и другие.

Виды диодов

Первые две цифры означают длину светодиода в миллиметрах, вторые две цифры — ширину в миллиметрах. Так, наиболее распространенные светодиоды 3528 и 5050 имеют соответственно размеры 35х28 мм и 50х50 мм.

Число светодиодов на 1 метр

Плотность светодиодов на один метр длины определяет в первую очередь яркость свечения. Чем больше светодиодов, тем ярче будет светить лента.

Варианты плотности светодиодов типа 3528 на каждые 5 см

Различные модификации выпускаются со следующим количеством светодиодов на метр — 30, 60, 90, 120 и 240.

Цвет свечения

По цвету свечения светодиодные ленты делятся на монохромные — белые теплого и холодного свечения, синие, красные, зеленые, желтые, оранжевые и розовые, а также многоцветные RGB и RGBW.

Подбирать цвет свечения нужно исходя из будущих сценариев освещения, которые будут использоваться в помещении.

Цвет основы

Основа — покрытие лицевой стороны гибкой печатной платы. Встречаются модификации с прозрачной, белой, серой и коричневой основой.

Цвет основы влияет на то, как светодиодная лента выглядит в выключенном состоянии. Поэтому его нужно учитывать при открытом монтаже. Если же изделие устанавливается в скрытые полости или закрывается матовым световым коробом, то цветом основы можно пренебречь.

Класс защищенности

В ассортименте светодиодных лент по степени защиты от механических воздействий и влаги наиболее распространены классы IP20, IP33, IP65, IP67, IP68.

Минимальный класс IP20 имеют обычные открытые ленты. Они справляются с небольшим физическим контактом — их можно трогать, нажимать, протирать от пыли. Но контакт с водой им противопоказан. Наивысший класс IP68 — это ленты, залитые толстым слоем герметика, защищающего даже от ударных нагрузок и позволяющего монтировать освещение на дне бассейна.

Параметры резки

Параметр резки определяется шагом, с которым можно разделять ленту на модули с минимальной длиной свечения (МДС). Его еще называют кратность резки.

Параметры резки

С основными показателями кратности резки наиболее распространенных типов светодиодных лент можно ознакомиться в таблице ниже.

Вид светодиодной ленты	Кратность резки
SMD 3528 60 LED 12V	3 светодиода – 5 см
SMD 3528 120 LED 12V	6 светодиодов – 5 см
SMD 3528 240 LED 24V	12 светодиодов – 5 см
SMD 5050 30 LED 12V	3 светодиода – 10 см
SMD 5050 60 LED 12/24V	6 светодиодов – 10 см
SMD 5050 120 LED 24V	12 светодиодов – 10 см

Маркировка светодиодных лент

Маркировка светодиодной ленты как VIN автомобиля.

В ней закодирована вся основная информация и технические характеристики.

К примеру, маркировка LED-CW-SMD3528/30 IP20 расшифровывается так:

Элемент маркировки	Значение	Другие варианты
LED	Источник света — светодиод
CW	Цвет свечения — белый	R — красный G — зеленый B — синий RGB — многоцветный
SMD3528	Тип светодиода — безвыводной (SMD) размером 35х28 мм
30	Плотность светодиодов — 30 шт на 1 метр	60 — 60 шт на 1 метр 90 — 90 шт на 1 метр 120 — 120 шт на 1 метр 240 — 240 шт на 1 метр
IP20	Класс защищенности

Другой вариант маркировки RT 2 5000 12V Warm (3528, 300 LED, LUX) расшифровывается так:

Элемент маркировки	Значение	Другие варианты
RT	Серия ленты — открытая лента (фронтального свечения – от плоскости)	RTW – герметичная лента (фронтального свечения – от плоскости) RS – открытая лента бокового свечения (вдоль плоскости) RSW – герметичная лента бокового свечения (вдоль плоскости)
2	Номер завода изготовителя
5000	Длина ленты — 5000 мм или 5 метров	4000 – 4 метра 3000 – 3 метра 2500 – 2. 5 метра Для герметизированных лент добавляется буква, обозначающая тип герметизации: 5000 P – 5 метров, силиконовая трубка прямоугольного сечения 5000 SЕ – 5 метров, верхняя заливка тонким слоем силиконового герметика 5000 PGS – 5 метров, силиконовая трубка, заполненная герметиком
12V	Напряжение питания — 12В	24V 36V
Warm	Цвет свечения — Белый теплый (2700-3500 К)	Day – Белый дневной (4000-5000 К) White – Белый чистый (6000-8000 К) Cool – Белый холодный (8000-10000 К) Red – Красный Yellow – Желтый Green – Зеленый Blue – Синий Orange – Оранжевый Pink – Розовый Violet – Ультрафиолет RGB – многоцветный (управление контролером) SPI – RGB лента с адресным управлением, позволяет создавать эффект «Бегущие огни»
3528	Тип светодиода — размером 35х28 мм
300 LED	Количество светодиодов — 300 на 5 метров длины	2Х – двойная плотность 2Х2 – двойная плотность, два ряда
LUX	Цвет основания ленты — лента улучшенного качества на белой плате	W – на белой плате B – на черной плате

Как подключить светодиодную ленту

Существует большое количество вариаций подключения светодиодных лент. Ниже приведены наиболее часто встречающиеся из них.

Подключение одной монохромной ленты

В простейшем варианте подключения понадобятся только блок питания и провода.

Схема подключения монохромной светодиодной ленты

Подключение нескольких монохромных лент

В том случае, если понадобится смонтировать несколько лент одновременно, используется параллельная схема. Каждый последующий источник света подключается с помощью проводов сечением 1,5 мм.

Схема подключения нескольких монохромных светодиодных лент

Подключение многоцветной RGB-ленты

В случае подключения многоцветной ленты помимо блока питания и проводов применяется RGB-контроллер. Некоторые модели контроллеров комплектуются пультами дистанционного управления.

Схема подключения многоцветной RGB-ленты

Подключение нескольких RGB-лент без усилителей

Две и более многоцветных лент можно подключить через один блок питания и один RGB-контроллер. Для этого применяется параллельная схема. Но есть ограничение — один контроллер имеет фиксированную мощность (до 200 Вт), и каждый лишний метр ленты увеличивает нагрузку на него. Если превысить допустимую нагрузку, контроллер может перегореть.

Схема подключения нескольких RGB-лент без усилителей

Подключение нескольких RGB-лент c усилителем

Чтобы снизить нагрузку на RGB-контроллер и смонтировать достаточно длинную цепь из нескольких многоцветных лент, рекомендуется применять RGB-усилители. Помимо разгрузки контроллера они еще и обеспечат равномерное свечение светодиодов по всей длине.

Схема подключения нескольких RGB-лент c усилителем

Светодиодная лента. Характеристики и особенности выбора.. Информация — Диод КМВ

Разделы статьи

Общая информация

Светодиодная лента (Led Strip) — светодиодный источник света, представляющий собой гибкую монтажную плату в виде ленты с расположенными на равномерном расстоянии светодиодами и другими необходимыми элементами (резисторы для ограничения тока, микросхемы для управления и т. д.). В последнее время ленты приобрели популярность и прочно занимают постоянно расширяющуюся нишу в самых различных сферах, благодаря большому разнообразию характеристик и параметров. Расскажем, на что нужно обратить внимание, если вы хотите купить светодиодную ленту.

Светодиодная лента.

Основной сферой применения светодиодных лент является интерьерное декоративное освещение. Впрочем, светодиодные ленты все чаще используются и как основной источник света. Подсветка мебели, подсветка кухонных шкафов и фартуков, контурная подсветка потолков и других элементов интерьера. Светодиодная лента широко используется в наружной рекламе и архитектурной подсветке. Использование RGB-лент вместе с контроллерами позволяет реализовать различные эффекты, как простые: смена цвета, мерцание или затухание, так и сложные: бегущий огонь, змейка и прочие, светомузыкальные эффекты. В последнем случае используется SPI или DMX светодиодная лента.

В зависимости от сферы использования, следует выбирать ленту с теми или иными характеристиками и обращать внимание на особенности, о которых пойдет речь ниже.

Напряжение

Напряжение. Большинство светодиодных лент рассчитано на подключение к сети через блок питания. Соответственно, они могут быть рассчитаны на напряжение 5 вольт, 12 вольт, 24 вольта.

Выбираемое напряжение зависит от задачи и возможности подключения — чем выше напряжение, тем меньше сила тока при одинаковой мощности. Соответственно, меньшие требования к сечению проводников и к длине подключаемой ленты. Так для лент напряжением 5 вольт максимальная длина подключаемого отрезка составляет 2 метра, для лент напряжением 12 вольт — 5 метров, но для лент, рассчитанных на 24 вольта, максимальная длина составит уже 10 метров.

Таким образом, где подключение ленты каждые пять метров затруднено, например, фасады зданий, правильнее выбирать ленту большего напряжения. Внутри помещения можно использовать ленту с меньшим напряжением. Такой вариант предпочтительнее, поскольку большая подключаемая длина будет обладать меньшей надежностью.

Светодиодная лента 5V

Светодиодная лента 24V

Светодиодная лента 220V

Светодиодные ленты напряжением 5 вольт встречаются редко. В основном, это «умные» ленты SPI или DMX, ориентированные на подключение к уже имеющимся источникам питания. В этом случае преимущество таких лент заключается в использовании более простой элементной базы, а следовательно, в более высокой надежности (SPI и DMX контроллеры, в основном, работают с напряжением 5 вольт, в ином случае требуется более сложная элементная база).

Существуют ленты с рабочим напряжением 220 вольт. Для подключения к сети им не требуется блок питания, лишь небольшой выпрямитель. Это удобно там, где монтаж блоков или разводка питания затруднены. Плюс данной ленты также в большом подключаемом метраже. Но есть и минусы — повышенные требования к электробезопасности и большая кратность реза — около метра. Если какая-то часть ленты выходит из строя, то гореть не будет весь участок до следующей линии реза.

Кратность реза и длина намотки

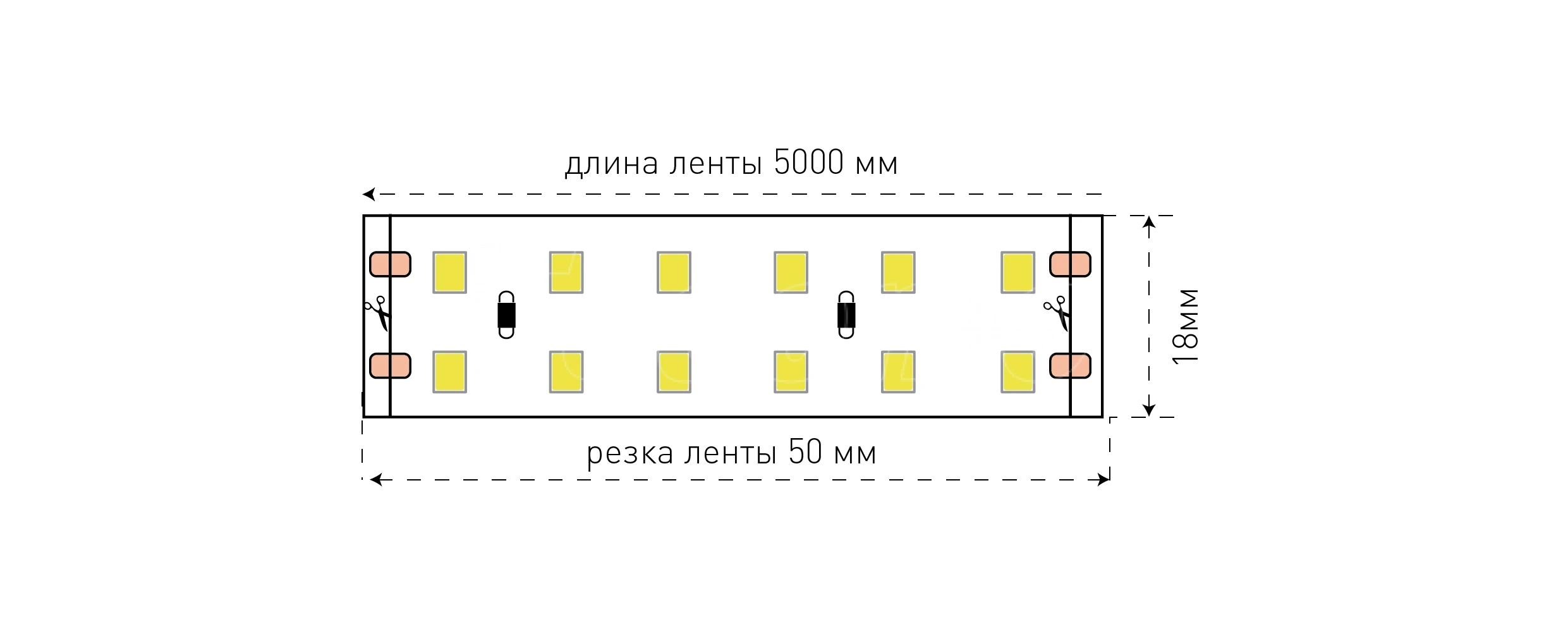

Шаг нарезки или кратность реза. Длина намотки. Светодиодная лента продается намоткой. В основном, это 5 метров, 10 метров, реже 15 и более метров. Длина намотки зависит от напряжения и, как правило, составляет максимально возможную подключаемую длину. Ленты, рассчитанные на напряжение 220 вольт, могут продаваться бухтами 30, 50 и 100 метров.

Естественно, что в работу может пойти не вся длина ленты, а лишь ее часть. Для этого предусмотрены специальные участки, в которых ленту можно делить на отрезки. По краям линии реза на ленте имеются контактные площадки для подключения отрезков через коннекторы или припаивание проводов.

Длина отрезков зависит от конструктивных особенностей, напряжения и количества светодиодов на погонный метр. На каждом отрезке светодиоды подключены последовательно, так как имеют рабочее напряжение около 3 вольт. Так, например, лента 12 вольт 60 диодов на метр будет иметь кратность реза 5 см, а точно такая же лента, но рассчитанная на 24 вольта, будет иметь кратность реза 10 см.

Линия разреза ленты

Зависимость шага реза от плотности кристаллов и их типа

Длинна намотки: 5м — лента 12В, 10м — лента 24В.

Светодиодная лента 220 вольт по этой же причине имеет кратность реза около метра.

Кроме длины намотки и кратности реза светодиодная лента может иметь различную ширину — от 6 мм, и толщину, зависящую от конструктивных особенностей и используемых кристаллов. На это стоит обращать внимание, выбирая ту или иную ленту для монтажа в специальный профиль при использовании в интерьере.

Тип кристалла

Тип кристалла, производитель кристалла. Важной технической характеристикой, является тип кристалла светодиодов ленты. От типа кристалла во многом зависит мощность и яркость, а также некоторые конструктивные особенности. При производстве лент распространены кристаллы типов 5050, 2835, 5630. Подробнее об особенностях этих и других типов вы можете прочитать в отдельной статье. Стоит отметить, что существуют кристаллы, используемые преимущественно в лентах, такие как 7020 и 8520 — для торцевых лент, или кристаллы, совмещающие несколько вариантов люминофора. Это позволяет при размещении в одном ряду менять цветовую температуру ленты или цвет свечения.

Количество диодов на метр и мощность

Количество диодов на метр и мощность. Количество светодиодов на метр или плотность светодиодов — одна из часто определяющих выбор той или иной ленты характеристик, которая говорит сама за себя. Встречаются ленты с количеством светодиодов на метр от 30 до 120 и более. От количества светодиодов на метр непосредственно зависит яркость и мощность светодиодной ленты. Чем выше плотность светодиодов, тем ровнее будет свечение.

Количество диодов на метр и тип кристалла — важный момент, который нужно учитывать при выборе ленты. Если вам нужна неяркая мягкая ровная подсветка, лучше отдавать предпочтение лентам с большим количеством менее производительных диодов: например, светодиодная лента 12 вольт 120 SMD2835 или 120 SMD5050 подойдет для этих целей больше, чем лента 12 вольт 60 SMD5630.

Лента 60SMD 2835 6Вт

Лента 60SMD 5050 14,4Вт

Лента 120SMD 2835 12Вт

Мощность светодиодной ленты — важная характеристика, влияющая на выбор источника питания для ленты и на ее подключение. Измеряется она в ваттах на погонный метр и может составлять от 4 до 30 Ватт. Например, лента 60SMD 5050 (60 кристаллов SMD5050) имеет мощность 14,4 Вт. на м. п., а лента 60SMD 3528 уже только 9 Вт.

Яркость или световой поток измеряется в люменах на погонный метр и определяет количество света, излучаемого лентой. Чем выше эта величина, тем больше яркость ленты.

Степень защиты светодиодной ленты

Степень защиты светодиодной ленты. Светодиодные ленты изготавливаются с различной степенью защиты от атмосферных и иных воздействий (степень защиты IP).

Лента с защитой IP20 может использоваться внутри сухих помещений: для интерьерной подсветки мебели, потолков, витрин, внутри профиля для светодиодной ленты. Применение в других условиях такой ленты не рекомендуется, либо необходима дополнительная защита от атмосферного воздействия и влаги.

Лента со степенью защиты IP67 надежно изолирована силиконом или гибким корпусом и может применяться на улице или во влажных помещениях практически без ограничений. Это так называемая влагозащищенная лента.

Лента со степенью защиты IP20. Без защиты.

Лента со степенью защиты IP44. Защита с одной стороны.

Лента со степенью защиты IP65. Защита с обоих сторон.

Также существуют ленты с другими промежуточными вариантами степени защиты, цена которых выше, чем у открытой ленты, но гораздо ниже, чем у ленты IP67. Предпочтение данным лентам стоит отдавать с учетом некоторых нюансов: для кухни не рекомендуется использование открытой ленты, но лента IP33 (тонкий слой силикона сверху, или нанолак) вполне допустима. Лента IP54 (силикон с наружной стороны) может использоваться на улице в местах, где нет прямого атмосферного воздействия. Ленты с защитой IP33 – IP54 можно использовать для наружной рекламы, если предполагается их использование внутри световых объемных букв или лайтбоксов.

При монтаже влагозащищенной ленты следует обращать внимание на соединения — им необходима дополнительная герметизация, либо для соединений нужно использовать специальные герметичные коннекторы.

Цвет ленты и цветовая температура

Цвет ленты и цветовая температура. Светодиодная лента, как и другие светодиодные источники света — Led-модули, пиксели различают по цвету свечения и по температуре белого свечения. Различают монохромные ленты или RGB-ленты, причем, и первые, и вторые могут иметь контроллеры, позволяющие управлять отдельными участками (обычно соответствуют кратности реза). Если лента многоцветная и простая (неуправляемая), то она имеет необходимое количество каналов для включения и диммирования того или иного цвета, но изменение происходит по всей длине ленты.

Встречаются ленты RGBW — сочетание RGB и белого, RGBWW — сочетание RGB, холодного белого и теплого белого, просто сочетание холодного и теплого белого свечения в одной ленте и другие. В основном данные ленты используются для светового оформления интерьера.

RGB-лента с адресным управлением DMX или SPI

Лента теплого белого свечения (warm white)

Лента холодного белого свечения (cool white)

Говоря о холодной или теплой температуре свечения, мы имеем ввиду оттенок белого света, зависящий от используемого люминофора в кристаллах ленты. Измеряется она в К (кельвины) и может варьироваться в диапазоне от 1 500 К — практически красный оттенок, до 12 500 К — практически ультрафиолет. Можно встретить определения warm white (теплый оттенок) — соответствует температуре 3 000 К, thrue white или natural white (натуральный белый) — соответствует температуре 4 500 К, или cool white (холодный белый) — соответствует температуре 6 500 К.

Ленты, как и другие светодиодные источники света, характеризуются по величине коэффициента CRI — это индекс цветопередачи, показывающий насколько точно передается цвет освещаемых предметов по сравнению с эталонным источником света (солнечный свет). Ленты с разным индексом могут иметь одинаковую цветовую температуру, но освещаемые ими предметы могут выглядеть по-разному. Чем выше данный коэффициент, тем точнее и лучше цветопередача. Объясняется это качеством используемых в производстве люминофоров. Нормальным показателем считается CRI больший или равный 80. Обычно производитель указывает данную характеристику. Если же этого нет, то перед вами скорее всего лента невысокого качества, цветопередача которой будет оставлять желать лучшего.

Простой опыт, показывающий смысл коэффициента CRI у двух источников одинакового свечения.

Источник света с высоким коэффициентом CRI. Спектр ровный на всех участках, без пробелов.

Источник света с низким коэффициентом CRI. Спектр такого света будет не полным, с пробелами.

Другие особенности

По конструктивному исполнению гибкие светодиодные ленты можно разделить на два типа — однослойные и двухслойные. В первом случае токопроводящие дорожки, как и контакты для подключения нанесены лишь с верхней стороны, во втором — контакты и дорожки есть с обоих сторон — с верхней и нижней. Считается, что второй вариант надежнее и менее подвержен повреждению при изгибе или монтаже, но это не совсем так. В конечном итоге надежность определяется качеством ленты и сечением токопроводящих дорожек.

Двухслойную ленту с контактами на нижней стороне при соединении с помощью пайки возможно подключать через основу, на которую производится монтаж, тем самым скрыв проводку. Также стоит обращать внимание на материал основы при монтаже ленты — монтаж двухслойной ленты на металлическую основу требует внимания из-за возможности короткого замыкания.

Кроме простой, лента может быть и для торцевой подсветки. В ней кристаллы расположены таким образом, что свечение происходит вбок. Такая лента используется в основном для подсветки витрин и шкафов. Раньше такие ленты, сделанные по технологии DIP, могли использоваться там, где было необходимо закрепить их на основании с изгибами, например, в маленьких и узких светодиодных буквах, где нет возможности использовать модули. Ленты для торцевой подсветки, изготовленные по технологии SMD для такой подсветки не предназначены. В местах изгиба SMD элементы могут потерять контакт, и лента выйдет из строя. Для таких случаев используется S-лента или лента-змейка, основа которой выполнена в виде зигзага, что позволяет закрепить ее на основании с изгибами, без нарушения конструктивной целостности.

Как и светодиодные модули, ленты могут быть выполнены в варианте с линзами и без, что обеспечивает различный угол свечения. В обычном варианте без линз угол свечения составляет 120 градусов, в варианте с линзами угол свечения может быть любым: как правило, это 160, 170 градусов.

Светодиодная лента с линзами

Светодиодная лента «змейка» или S-type.

Светодиодная лента для торцевой подсветки

Среди характеристик, указываемых производителем светодиодных лент, можно встретить и другие: BIN, kit, класс… Кратко расскажем о них.

BIN — характеристика светодиодных чипов, определяющая принадлежность чипов, используемых в данной ленте, к одной группе с минимальной погрешностью в свойствах. Дело в том, что при массовом производстве сложной продукции со многими параметрами, такой как светодиодные чипы — конечные свойства и характеристики могут значительно отличаться. Поэтому, производитель сортирует готовую продукцию по группам. Каждая группа в итоге имеет свой BIN.

В случае с лентой это говорит о том, что в ленте использованы светодиоды с одним BIN, значит с одним свечением. В этом есть смысл при покупке нескольких намоток лент: в случае со сходным BIN свечение данных лент будет одинаковым.

Kit — аналогичная характеристика, указывающая на принадлежность светодиодов к одной партии или группе.

Класс ленты (HI, LUX, Premium) говорит о том, что данные ленты производитель выделяет в отдельную категорию по качеству и характеристикам. Такие ленты стоят дороже, но во многих случаях эта разница оправданна.

Заключение

В заключении можно сказать, что выбор светодиодной ленты не так прост, как кажется на первый взгляд. Но, приложив небольшое усилие, в основных особенностях разобраться можно. Важно понимать, что для конкретной задачи есть наиболее подходящая светодиодная лента.

Светодиодные ленты: виды, характеристики, отличия

Содержание статьи

1. Понятия, комментарии

БП — сокращённое название блока питания.
СД — заглавные буквы означают светодиод, проецирующий излучение.
Люминофор — материал, поглощая энергию, превращает её в яркий светящийся поток.
Подложка — эластичная подкладка с полупроводниковыми элементами.
Клеящаяся основа — материал, закрепляющий ленту на поверхности.
RGB контроллер – электронный прибор, регулирующий режим свечения. Укомплектован пультом с радио, управляемыми или инфракрасными функциями.
Samsung, Philips, LG, Epstar — брендовые поставщики электронных приборов.
SMD 3528 — прочитывается как полупроводниковое излучающее устройство, монтируемое на плоскости. Цифры показывают размер корпуса диода в мм.
Люмен — световой поток, сокращённо обозначают лм.
СДЛ — светодиодная гибкая лента, с расположенными на ней диодами, резисторами, информационными знаками (напряжения, линиями разреза).
Чип — микросхема в виде полупроводникового кристалла.
СП — световой поток пропорциональный излучению.

2. Характерные отличия светодиодов

В некоторых конструкциях применяют одно или трёх кристальные светодиоды, размещённые на метре ленты. Отличаются цветом свечения, яркостью, влагозащитными свойствами, классом исполнения, электрическими параметрами, потреблением энергии.

2.1 Диоды

Цвет сечения светодиодной ленты

Применяют следующие типы небольшой мощности: SMD 3528, 2835. А также более внушительные, такие как SMD 5050, потом SMD 5630, и наконец SMD 5730. Буквы расшифровки указаны выше. Цифры обозначают длину 3,5 и 5, ширину СД — 2,8 и 5 мм. Габариты корпуса зависят от количества встроенных излучающих кристаллов. В первом помещён всего один со световым потоком 3—6 люмен. Второй размер корпуса содержит 3 кристалла. Его яркость находится в пределах 13—19 лм.

Свечение светодиодной ленты может быть монохромным, или разноцветным, обозначенным аббревиатурой RGB.

Буквы в порядке очерёдности маркируют: красный, зелёный, синий.

Управляет каждым кристаллом контроллер, регулирующий формирование нужного цвета свечение.

Вид и размеры светодиодов SMD 3528, 2835, 5050, 5630 и SMD 5730

3. Характеристика излучателей

3.1 Лента SMD 3528, состоящей из 60 светодиодов

В этой конструкции используют светодиоды, с указанными выше размерами. Лента, менее яркая не слепящая глаза.

Подходит для контурной подсветки и создания романтической атмосферы. Выделяют элемент интерьера, нишу, освещения потолка по периметру, полки в шкафу, баре. Подчёркивая только контур.

Поток излучения составляет 420—450 люмен. Ей достаточно 4,8 Вт/м. По мощности приравнивают к лампе накаливания в 30 Вт.

Но необходимо учитывать одну особенность.

Световой поток СД имеет угол распространения 120 градусов, в то время как лампа накаливания освещает пространство вокруг себя на 360 градусов.

Такая светодиодная лента практически не греется, поэтому алюминиевый радиатор или профиль для охлаждения ей не нужен. Модуль 5 см, то есть режется по метке с припаянными к ней 3 светодиодами. Приклеивают на чистую поверхность и подключают к блоку питания.

Освещения потолка по периметру лентой SMD 3528

3.2 SMD 3528, состоящей из 120 светодиодов

Рассчитана под напряжение 12 в. Мощность указана в таблице. Излучение в диапазоне 850—900 люмен. Размер модуля 2,5 см, состоящего из трёх СД. При подборе длины ленту разрезают по отметке. В стандартном варианте светодиоды расположены без чёткого соблюдения расстояния между ними.

Её преимущество — небольшая мощность и с высоким показателем светового потока(СП).

Применяют для устройства освещения, оформления контурных форм. Стандартная на 120 элементов имеет световой поток такой же, как и премиум класса на 60 диодов.

Цвета горения бывают разными.

При монтаже ленту размещают недалеко от потолка на стыке со стеной.

Оформление контурных форм SMD 3528

3.3 SMD 3528, состоящей из 240 светодиодов

Рассчитана под напряжение 24 в. Поток излучения 1200 люмен (на один 7-9 лм). Размер модуля 25 мм, состоящего из шести элементов. Мощность приведена в таблице.

Светодиоды припаяны на минимальном расстоянии. Покрытие люминофора имеет круглую форму. Ленту применяют при отсутствии основного освещения, наклейкой на алюминиевый профиль.

Значительное количество светодиодов и высокая яркость обеспечивают любителям солнечный загар. Небольшой мощности используют для контурного выделения предметов, концертных декораций, в театральных костюмах. Для подсветки приборных панелей и салонов автомобилей.

Светодиодная лента SMD 3528 из 240 светодиодов

3.

4 Таблица 1. SMD 3528

Класс качества	Количество СД (штук на метр)	Мощь (Вт/метр)	Питание (В)	Производитель Страна
Средний (норма) В силиконе Высший (Elite) В силиконе Герметичный	60 оптимум	4,8 Оптимальная	12 Оптимальное	Китай Estar
Средний (норма) В силиконе Высший (Elite) В силиконе	120	9,6	12	Тот же
Высший (Elite)	240	19,2	24	Estar

3.5 SMD 2835

Её характеристики близки к типу ленты 5050, а в некоторых случаях даже выше и, кроме того, она дешевле. Основным элементом ленты являются диоды, покрытые люминофором. Применена иная технология и другие чипы.

В корпус такого габарита вмонтирован мощный источник излучения. Его световой поток достигает 20—22 лм. Хотя он одинакового размера с типом SMD 3528, а отличается по яркости в 3 раза. По сравнению с 5050 у неё лучшая теплоотдача, она меньше нагревается при монтаже (наклейке) на алюминиевый профиль. Это увеличивает срок работы.

Светодиод SMD 2835

Производители обещают выпускать такой тип ленты на протяжении будущих 10 лет. Уровень цветопередачи выше. Эта характеристика света показывает в какой степени искажается действительный цвет предмета. Например, красный будет по-настоящему приближен к такому же, зелёный — к своему и т. д.

В светодиоде SMD 2835 показатель цветопередачи более 94, а в SMD 5050 около 80. Таким образом, разница в искажении заметна. Модуль 5-сантиметровый в каждом закреплено по 3 элемента. Лента дешевле SMD 5050 за счёт меньшего расхода материала на изготовление светодиода. Например, разная ширина подложки.

3.6 SMD 5050

Популярная и универсальная лента, изготовлена с применением 3-кристальных светодиодов. В корпусе размещены 3 источника, и он ярче в 3 раза. Например, в 3028 всего один кристалл. Такая конструкция даёт возможность получать от разных излучателей многоцветное свечение — RGB-лента. Рассматривая элитный или премиум класс, имеются в виду их отличные технические характеристики по сравнению с более дешёвым стандартным вариантом. SMD 5050 может быть собрана из 30 до 120 светодиодов.

3.7 SMD 5050, состоящая из 30 СД (в одном метре)

Световое излучение диодом 20—22 лм. Общий поток рассчитывают, если: 30 х 20 = 600 лм. При мощности 7,2 Вт. Условно сравнить по этому показателю можно с ЛН в 40 Вт. Однако, ЛН освещает пространство вокруг себя, светодиод — под ограниченным углом. Ленту применяют для дополнения основного и декоративного освещения. Устанавливая её по большому периметру в 20 м необходимо подключить БП на 200 Вт. Если взять на 60 светодиодов, тогда необходим БП на 400 Вт либо два по 200. Лента состоит из сегментов длиной 10 см, разделённых местами разрезки. Они обозначены горизонтальными четырьмя полосками. Их называют модулями.
Вырезанный и подключённый к блоку питания, он работает самостоятельно. Каждая лента обладает своим размером модуля. Так, на 60 СД имеет такой сегмент в 5 см, включающий 3 излучающих элемента. Разрезают по обозначенных местах. Лента на 72 светодиода в модуле имеет один и отсекают его, сохраняя при этом работоспособность.

3.8 Лента 60 СД

Яркую применяют дополнительно к освещению обычной люстры, используемой на люминесцентных и лампах накаливания. Она подходит для подсветки на кухне (14,4 Вт/м). Обеспечивает поток излучения 1200 люмен. По этому показателю приравнивают к ЛН 80—90 Вт. Укрепляют её на алюминиевой профиль — радиатор, необходимый для отвода тепла и гарантирующий оптимальный срок эксплуатации. Элементы расположены часто. Если на ленте с 30 СД расстояние между диодами установлено 3 см, то с 60 — около 1 см. При включении она имеет вид сплошной полосы.

3.9 Лента 72 СД

Она уникальна только в премиум классе. Каждый модуль — это рабочая часть, включающая один светодиод. Их можно вырезать, комбинировать или складывать любые слова. Применяют как освещение или размещают узоры на автомобилях. Напряжение 12 в. с установленной 17,2 Вт мощностью. Это более чем в ленте на 60 СД. Яркий поток света достигает 1400 люмен.

3.10 SMD 5050 (120 СД в одном метре)

Используют при недостаточном свечении предыдущей ленты на 72 диода. Она яркая, обеспечит любителям южный загар.
СД расположены в два ряда. Ширина подложки под ними — 15 мм. Большой запас (28,8 Вт) мощности и потоком света 2400 лм.
Необходим блок питания 24 в, а также монтаж для охлаждения, выполненным на широком алюминиевом профиле.

3.11 Лента RGB

Отличается разноцветным свечением, вызывающим восторг и праздничное настроение. Применяется для декоративной подсветки и творческим желанием. На ней закреплено 30 или 60 СД. Кратность (модуль) резки 5 см. Кристаллы залиты прозрачным компаундом, но не покрыты люминофором. Для подключения необходимо иметь комплектующие приборы: пульт управления контроллер, усилитель. Лента излучает красный, зелёный, синий, фиолетовый, жёлтый свет, а также белый с оттенком. Так как он образуется от смешения трёх цветов. А в монохромной, белый будет ярче, потому что излучение проходит через люминофор.

4. Характерные отличия, разница светодиодных лент

4.1 Таблица 2.

Параметры	Тип smd 3528	Тип smd 5050
Диод (лм)	5	18
Набор (штук/метр)	60 или 120. для повышенной яркости 240.	30 или 60. повышенная яркость — 120.
Световой поток ленты (люмен/метр.)	300 или 600	540 или 1080
Мощность (Вт/метр.)	оптимальная: 4,8 / 9,6	19,2

Светодиоды

Для сравнения, ЛН 75 Вт излучает поток 850 люмен. Освещение на 360 ?, а светодиоды имеют направленный пучок распространения в пределах 120 градусов. Данные, приведены в таблице.

4.2 СД ленты отличают по качеству комплектующих элементов

При выборе обращают внимание на соотношение цены и свойств продукта. И поэтому ленты делятся: на профессиональные и эконом класса. Первые собраны на тщательно проверенных светодиодах и резисторах. Во втором случае используют более дешёвые комплектующие с меньшими требованиями к качеству и продолжительности службы.

4.3 СД ленты отличаются степенью защиты

Буквенно-числовое обозначение классифицирует надёжность оболочки от проникновения влаги, пыли. Например, буквы IP расшифровывают как Ingress Protection (степень защиты). Первая цифра — ограждение устройства от попадания твёрдых включений, вторая — от просачивания влаги.

Таблица 3.

Уровень защиты	Характеристика конструкции
IP-20	Открытая
IP-65	Частично защищённая
IP-67	Сохранена в силиконе
IP-68	Устройство залито компаундом

4.4 Различие СД лент по цветовой температуре

Таблица 4.

Тип свечения	Наименование прибора
Монохромное	3528 а также 5050
Многоцветное, любой оттенок	5050 при наличии RGB контроллера

Каждый диод излучает свечение, имеющее определённую цветовую температуру. Она бывает белого, тёплого, холодного, жёлтого, а также основных: красного, зелёного, синего.

4.5 СД ленты различаются окраской гибкой платы (подложки)

Она бывает жёлтой, белой, реже чёрной. Цвет на электрические параметры влияния не имеет.

5. Самые мощные и яркие СД ленты

Наименование	Поток света (лм)	Количество (шт./м.)	Мощность (Вт)	Напряжение (В)	Примечание
SMD 2835	20—22 на сд 2400 на ленту	120	23,0	24	Поток света одного метра ленты равен такому же, как и ЛН 180 Вт. При монтаже наклеивают на алюминиевый радиатор, в противном случае она перегорит, деградирует.
SMD 3528	1800 на ленту	240	19,2	24	Подсветка сливается в одну полосу из-за частого расположения диодов.
SMD 5050	22 на сд	120	28,8	24	Самая мощная лента. СД расположены в два ряда. Её можно сравнить с SMD 2835, собранной на 120 диодах.

6. Различие ленты элит от стандартной

Хотя они разные по цене и качеству, но состоят из одинаковых наименований компонентов. Светодиод — источник излучения. Подложка — эластичная печатная плата с припаянными СД. Резистора — регулирующего работу в оптимальном режиме. Основание (клеящееся) — для крепления и фиксации на поверхности.

Но разница заключается в следующем. В конструкцию СД входит чип (кристалл). В элитной ленте он применён с золотой нитью, имеющей лучшие данные и в том числе, длительный срок эксплуатации. В другом случае применяемые нити изготовлены из сплавов материалов, ухудшающие качество потока и сокращают долговечность устройства. Габариты полупроводника побольше, излучение ярче, чем используемый в стандартном классе.

Светодиод

Качество люминофора и заполнителя ниже. Это проявляется на одноцветности излучения. Основание в элитном варианте толще и с увеличенным содержанием меди (double face), обеспечивая одинаковое питание диодов. А также дополнительно охлаждение, влияющее на эксплуатационный срок. В классе стандарт заложена тонкая подложка с небольшим содержанием вкраплений меди (single face).

Резисторы в эконом классе устанавливают меньшего сопротивления. Достигая этим яркого свечения, но зато они часто выходят из строя. Для клеящейся поверхности применяют материал марки 3М, который прочно фиксирует ленту на плоскости. В стандартном варианте клей со временем теряет качества, пересыхает.

Иногда внешне похожие ленты, часто проявляют неодинаковые свойства как по световому потоку, так и по сроку эксплуатации.

7. Разница в стоимости между дорогой и дешёвой лентой

Надёжный, продукт изготавливается на брендовых предприятиях, имеющих для покупателя свой интернет-сайт с контактной информацией. Он выпускается под собственной маркой Samsung, Philips, LG, Epstar. Фирмы осуществляют контроль на всех стадиях изготовления с проверкой качества комплектующих деталей. Их затраты на оборудование, технологию, дорогие материалы влияют на окончательную стоимость изделий.

Дешёвую ленту изготавливают на малых фирмах, где некоторые прогрессивные технологии заменены ручной работой. Комплектующие элементы выбирают недорогими. Полный качественный контроль отсутствует. Поэтому цена их ниже, долговечность ограничена.

8. Некоторые рекомендации

Сначала надо определиться: для какой цели приобретается светодиодная лента. А также место её монтажа. Будет ли это контурная подсветка потолка, интерьера помещений, отдельных элементов дизайна, улучшение освещения, или других вещий и предметов. Подробную консультацию получают у продавца.

Для частичной или полной замены освещения выбирают ленту малой или средней яркости, небольшой мощности. Потому что увеличение предусматривает устройство охладительного радиатора, изготовленного из профиля, уголка, швеллера алюминиевого сплава.

Устройство СД ленты планируют во время ремонта помещения, а не после его окончания. Заранее легче определить возможное место закрепления (установки) светодиодной ленты, поиска ниши, нужного порожка и других особенностей.

Блок питания выбирают в зависимости от длины ленты, для которого определяют подходящее место. Мощный блок питания требует дополнительного охлаждения вентилятором, шум которого напоминает работу стационарного компьютера. Или берут несколько БП. Это разрабатывают на уровне проекта. Необходимо учесть, что многоцветную ленту поставляют в комплекте с контроллером, усилителем и пультом, для которых желательно предусмотреть подходящее место.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Чем отличаются светодиодные ленты — 3 характеристики

Светодиодная лента это одна из разновидностей светодиодного светильника, выполненного в виде гибкой пластиковой основы с клеящим слоем на обратной стороне и расположенными на ней светодиодами. Она используется для декоративной подсветки интерьера, а также как альтернатива основному источнику освещения. Поставляется в пластиковых катушках.

Длина в катушке — 5 метров. Лента представляет из себя единую медную плату, на которой расположены резисторы и светодиоды. Эти пять метров состоят из отдельных сегментов по 5 см каждый.

Например у ленты SMD3528 на таком сегменте располагается 1 резистор и 3 светодиода. У ленты SMD5050 для каждого светодиода установлен свой резистор. По краям сегмента расположены линии разреза и места под пайку. Таким образом при необходимости ленту можно укоротить только на длину кратную длине сегмента.

Медное основание светодиодной ленты — это фактически те же самые провода, только в плоском исполнении. По сечению они рассчитаны на ток, способный запитать участок не более 5м. Самостоятельное удлинение ленты может привести к ее выходу из строя.

Виды светодиодных лент

Светодиодные ленты бывают нескольких типов:

одноцветные или монохромные

цветные или RGB=Red-Green-Blue (красный-синий-зеленый)

Отличить одноцветную от RGB можно по количеству припаянных проводков. На монохромной их всего два, а на цветной четыре.

При этом для подключения одноцветной нужен только блок питания, а для RGB ленты еще обязателен контролер.

открытые

защищенные от влаги

Также они делятся по размеру светодиодов и способу их применения. Самые распространенные это:

Менее популярны:

Что такое SMD и как оно расшифровывается? SMD от английского Surface Mounted Device — устройство поверхностного монтажа. То есть светодиод припаянный на подложку сверху.

Цифры после SMD обозначают размер светодиода в миллиметрах — его длина и ширина.

Данный вид имеет светодиоды небольшого размера 3,5мм * 2,8мм. Яркость такого диода всего 4-6 люмен. Ширина ленты 8мм. Такой тип используется исключительно для декоративной подсветки.

Она не слепит глаза и по причине маломощности позволяет сэкономить на покупке мощных блоков питания.

SMD3528 выпускается монохромных цветов и не способна менять свою расцветку при работе.

SMD5050 имеет светодиоды размером 5мм на 5мм. Такие светодиоды уже могут заменить основное освещение, так как мощность всего одного элемента здесь 11-25 люмен.

Это будет давать световой поток равный 60 ваттной лампочке накаливания. Собственно потребление SMD5050 всего 15 Вт. Ширина ленты — 10мм.

Она примерно в 3 раза ярче чем SMD3528. Одно из главных ее преимуществ — способность менять цвета под управлением RGB контроллера.

SMD2835 выдает около 50 люмен на один чип. Отличается высокой ценой. Ширина — 8мм.

Высокая светоотдача имеет и обратную негативную сторону — нагрев поверхности. Без хорошего теплоотвода применять такую ленту запрещено.

В качестве него используйте алюминиевый профиль, желательно с матовым экраном. Он будет рассеивать свет, сглаживая слепящий эффект.

Светодиоды 2835 и 3528 очень похожи друг на друга, как их быстро различить? Дешевый чип 3528 имеет большую высоту, а дорогой и яркий SMD 2835 — имеет низкий профиль для лучшего охлаждения и отдачи тепла.

Лента SMD 5630 (5730)

Самый мощный чип 5630 (5730). У него светоотдача — 60 люмен.

Он еще больше требователен к охлаждению. Применяется в основном для подсветки дорогих интерьеров и в витринах не дешевых магазинов и бутиках.

Сравнение технических характеристик светодиодных лент SMD3528, 5050, 5630, 5730 сведенные в одну таблицу:

Количество светодиодов

Одно из отличий светодиодных лент между собой — это количество светодиодов. Когда вам в магазине говорят SMD 5050 на 60 диодов это означает, что в 1 метре ленты расположено 60 диодов. Бывают изделия на 30-60-72-90-120-180-240 диодов.

Мощность и яркость ленты

Тут все просто, чем больше смонтировано на ленте светодиодов и чем они больше по размеру, тем больше ее мощность. Самая маломощная — это SMD 3528 на 60 диодов. Ее мощность всего 4,8Вт.

Яркость светодиодной ленты пропорциональная ее мощности. Чем она мощнее, тем ярче будет светить. Только не путайте здесь зависимость от количества, и всегда обращайте внимание на размеры самих светодиодов.

Лента с 30-ью элементами может светить гораздо ярче, чем с 60-ью.

Степень защиты

Степень защиты ленты обозначается двумя латинскими буквами — «IP» и двумя цифрами после них.

ленты без защиты — IP20

Она не защищена от влаги, брызг и очень слабо защищена от механических воздействий. Открыты места пайки, контакты и т.д. Некоторые производители прописывают в документах IP33, но это также можно отнести к изделиям без защиты.

При попадании влаги на такую ленту может произойти замыкание и она перегорит.

ленты с защитой IP65 или IP54

На нее с верхней стороны нанесен защитный состав. Среди специалистов ее называют — лента в силиконе. На самом деле это не силикон, а эпоксидное покрытие.

Эта светодиодная лента боится морозов, потому что ее защита при отрицательных температурах просто дубеет и становится жесткой и хрупкой.

ленты с защитой IP67

Это уже вполне герметичное изделие. Такую ленту можно монтировать даже на улице. Она помещена в силиконовый чехол и не боится влаги и дождя.

максимальная защита IP68

Такая лента укладывается в П-образный силиконовый профиль и сверху заливается эпоксидным составом. Она способна выдержать даже помещение в воду. Часто применяется для подсветки в фонтанах или в ванной.

Ознакомившись со всеми характеристиками при следующем походе в магазин на вопрос продавца: «Какую вам светодиодную ленту нужно?» вы должны смело и со знанием дела ответить:

«Мне нужна светодиодная лента SMD 5050 на 60 диодов, со степенью защиты IP65 и чтобы ее световой поток был хотя бы на 1200 люмен».

Расшифровка названий

Что обозначают сокращения и аббревиатуры из цифр и букв в полном названии марок светодиодных лент:

Отличия дешевых и дорогих светодиодных лент

Самая «размытая» характеристика, но самая важная для вас — это класс качества ленты. Почему одни и те же экземпляры с одинаковым количеством светодиодов, мощностью, одной степени влагозащиты стоят совершенно разных денег?

Как отличить хорошую ленту от не качественной и в чем разница? Чтобы это понять нужно знать из чего состоит светодиодная лента.

Три ее главных компонента:

подложка или гибкая печатная плата

сами светодиоды

Несмотря на похожесть, у лент стандартного класса и у премиум лент отличается все, начиная от подложки. В премиум варианте в ее состав входит гораздо больше меди. Такая лента попросту толще.

Ее токопроводящая способность за счет этого гораздо выше, плюс она быстрее отводит тепло. К сожалению руками этого не ощутить, зато электронный штангенциркуль или микрометр помогут определить разницу толщины дешевой и дорогой ленты.

Разница светодиодов

Сам светодиод состоит из корпуса, в который помещены излучающие кристаллы-чипы. Все это сверху залито компаундом. Чипы в дешевых и дорогих лентах разные.

В чем отличия?

В недорогих лентах они меньшего размера и соответственно выдают меньший световой поток.

материал токопроводящих нитей

У качественных лент они золотые. В стандартных вариантах сделаны из сплавов. Со временем под воздействие люминофора или компаунда, нити из сплавов разрушаются. Поэтому и срок службы самого светодиода меньше

качество заливки люминофора

У элит класса он меньше воздействует на сами чипы и их контакт не сказывается на сроках службы светодиода.

разница в чипах

Так называемая биновка. Это когда соседние светодиоды из-за разных кристаллов могут светить разным потоком и оттенками.

Как все это увидеть наглядно в магазине? К сожалению без подачи напряжения визуально этого не сделать. Но включив ленты параллельно одна возле другой можно увидеть разницу.

Будет казаться что премиум светодиод чуть-чуть большего размера. На самом деле это не так. И там и там могут быть SMD3528, но в качественном варианте просто чип большего размера. Из-за этого создается такое впечатление.

Но лучше всего смотреть не на сами светодиоды, а на освещенную ими поверхность. Светодиоды разных фирм могут иметь отличающиеся углы рассеивания (по стандарту должно быть — 120 градусов). Чип с меньшим углом (90-100 градусов) визуально вам покажется гораздо ярче, хотя по факту это будет не так.

Клеевая основа

У всех лент сзади подложки есть клейкое основание. У премиум это Scotch 3М. Причем там должна быть не только одна надпись 3М, но еще и маркировка в виде отдельных цифр.

Однако каким бы он качественным не был, но со временем и этот скотч отклеивается. А представьте если у вас все это дело спрятано за подвесным потолком?

Поэтому профессионалы советуют использовать для клейки светодиодных лент теплопроводящий клей или дополнительно поддерживать ее в нескольких точках маленькими хомутами-стяжками.

Влагозащита лент

Также отличается и влагозащищенное покрытие. Например эпоксидная защита у дешевых экземпляров со временем желтеет. Соответственно тускнеет световой поток.

Причем такая лента может пожелтеть даже без эксплуатации, просто лежа на хранении.

Кроме того, в таких изделиях происходит окисление контактов.

Недостатки дешевых светодиодных лент

В конечном итоге на что это отражается?

лента премиум классов на 30% или даже на 50% ярче. Это все из-за размеров чипов.

на стандарт лентах срок службы в разы меньше

Светодиоды на недорогой ленте будут исправно служить примерно 1 год или полтора. Это если соблюдать все условия ее подключения.

Ленты элит класса работают без перебоев от 5 лет и выше. Главное создать ей хорошие условия для теплоотдачи.

Статьи по теме

Устройство и технические характеристики светодиодных лент

Светодиодная лента сегодня широко используется в интерьерном и архитектурном освещении, и не только для подсветки стен, потолка, мебели, аквариумов, в нишах, но и как полноценный источник света. Очень часто она устанавливается под шкафчиками кухни для освещения рабочей зоны. А кроме того, благодаря тому, что она рассчитана на работу от источника постоянного тока на 12 Вольт (реже 24 В), светодиодную ленту легко подключить на прямую к бортовой сети автомобиля и осуществить подсветку салона, панели приборов, багажника и кроме того для наружного освещения кузова автомобиля.

Для подключения к домашней электросети понадобится блок питания достаточной мощности. Рекомендуем прочесть наши статьи: «Схемы подключения» и «Как установить» светодиодную ленту.

Много вопросов возникает у людей при покупке светодиодной ленты и как оказалось сами продавцы плохо разбираются в технических характеристиках. Так Мы покупали ленту другу для освещения аквариума и обзванивали интернет магазины Минска. И, к сожалению, многие продавцы не могли ответить толково и подробно о характеристиках и советовали, как Я понял то, чего у них с избытком на складе.
Поэтому Я решил написать в дополнении к статье «Характеристики светодиодных ламп и светильников» отдельную, посвященную лентам.

Устройство светодиодной ленты.

В производстве применяются светодиоды типа Surface Mounted Device (SMD), что переводится на русский с английского языка как «прибор монтируемый на поверхность». Светодиоды припаиваются к гибкой печатной плате в виде длинной ленты, на которой также кроме токонесущих дорожек, расположены диоды и транзисторы необходимые для работы светодиодов.

Технические характеристики светодиодных лент:

Первый и самый важный параметр— это тип используемого светодиода, который применялся при производстве ленты. Основной типов светодиодов всего три: SMD 3028, SMD 5050, SMD 5050 RGB с углом распространения света 120-160 градусов. Цифры означают размер кристаллов в микрометрах, чип размером 30х28 имеет всего один кристалл, а чип 50х50 (или 5х5 миллиметров)- три кристалла. Понятно, что во втором случае свечение будет почти в три раза ярче (теоретически в реальности только в 2.5 раза), но надо учитывать что, чем больше свечение, тем выше энергопотребление и соответственно больше выделяется теплоты. А хорошо известно, что перегрев светодиода значительно сокращает срок его службы.
Важный параметр- это цвет свечения. Одноцветные ленты сегодня продаются всех основных цветов: красные, зеленые, синие, желтые, оранжевые и т. д. При выборе белого цвета следует учитывать что пока не создан кристалл, излучающий белый свет, поэтому для этих целей наносят на синий светодиод люминофор, который выгорает постепенно и светодиод начинает уже светить с синеватым оттенком. К тому же, согласно статистике, они из всех самые недолговечные и яркость у белых светодиодных лент всего за год круглосуточной работы падает почти на треть. Белые бывают как с холодным, так и теплым оттенком. Отдельно стоит отметить разноцветные SMD RGB светодиодные ленты, у которых в одном чипе стоит красный (Red), зеленый (Green) и синий (Blue) светодиоды, каждым из них можно отдельно управлять благодаря раздельной системе питания. Именно поэтому, если для подключения обычной ленты необходимо два провода, то для RGB- четыре (один общий и по одному на каждый канал). Управление осуществляется как специальным RGB контроллером с дистанционным пультом управления. Схему подключения Вы найдете здесь. RGB светодиодные ленты излучают сотни разных цветов и оттенков, в том числе и белый.
Не менее важный параметр- это количество светодиодов на метр. Самый распространенный вариант 60 штук на метр. От количества светодиодов зависит и потребляемая мощность в Ваттах (Вт), которая может быть общей для всей длины ленты, так и указываться в Ваттах для одного метра (что бы узнать общую- надо умножить на количество метров). Если указана величина рабочего тока, например 1 А/м, то для перевода в Ватты умножьте ток на напряжение. 1 А х 12В= 12 Вт/м.
Длина ленты. Самая распространенная длина в продаже 5 метров, но есть и 40 метровые и более длинные варианты для создания чего-нибудь масштабного.
Учитывайте при выборе оттенки цвета от 2700 (теплый ) до 6500 (холодный). Подробнее смотрите здесь.
Ленты выпускаются с разным классом защищенности, самый высший класс IP 65-68 допускает даже установку в воде.
Шаг резки. У каждой марки светодиодной ленты есть своя ширина модуля МДС (состоящего из трех диодов и резистор), поэтому резать только по линиям специально отмеченным на ленте (пример на картинке справа).
Рабочее напряжение 12 или 24 Вольт. Чаще всего встречаются 12 вольтовые, реже, как правило, в мощных аналогах- на 24 Вольта.
Ленты имеют и разный цвет основы, что дает возможность подобрать ее под цвет основания, на которое она будет наклеиваться.
Страна производства, кроме Китайского производства пока ничего нет продаже в Минске.

В некоторых ситуациях будут полезны «ленты бокового свечения», в которых свет распространяется параллельно плоскости. Например, когда необходимо картинку или фотографию по периметру осветить.
Важно! Не купите некачественную светодиодную ленту с потребляемой мощностью 4,8 Вт/метр и более, изготавливаемых из «отбракованных» светодиодов, которые долго не прослужат.

Светодиодная лента — особенности, комплектация, применение в интерьере

Применение светодиодных лент в интерьере за последние 5–8 лет стало не просто популярным, а массовым. Это простое и оригинальное решение способно создать оригинальный образ помещения или элементов интерьера. Давайте разберемся в светодиодных лентах подробнее.

Светодиодная лента. Общие понятия

Что такое светодиодная лента — это светодиодный модуль на гибкой печатной плате, свернутый в катушку, который применяется в качестве контурного освещения. Лента представляет собой удобное решение для креативных идей, оригинальных световых решений и часто используется дизайнерами и покупателями.

Производителей лент на светотехническом рынке достаточно — это Osram, Philips, Foton, Gauss, Luna и другие. Светодиодная лента продается в виде 5 м или 10 м катушки, но это не значит, что использовать все метры катушки нужно полностью. Большинство линеек режутся с кратностью 10 светодиодов (на ленте нанесен соответствующий знак «ножницы»).

Технические характеристики светодиодных лент

Светодиодная лента обладает характеристиками, которые учитываются при выборе:

— Цветовая температура белого света (цвет света) делятся на тепло-белый «WW», нейтрально-белый «NW» , холодно-белый «CW». Разброс оттенков белого примерно в пределах от 2700 К до 6500 К (К= кельвин). Читайте внимательно данные на упаковке, так как у разных производителей цветовая температура разная. Помимо белого цвета представлены светодиодные ленты с красным, синим, зеленым, желтым или оранжевым светом. Универсальным решением для любителей цветных эффектов станут RGB-ленты, которые при смешивании красного, зеленого и синего цвета позволяют получить разнообразные оттенки.

Рекомендация: не пытайтесь применять RGB-ленту как источник качественного белого света. Вы его не получите. Оттенок будет с примесями какого-либо цвета. Если хотите нормальный белый свет, выбирайте белые светодиоды.

— Напряжение, от которого работаю светодиодные ленты 12 В или 24 В. Если говорить о светоотдаче, то как пример, лента LS 2835 60 led/m CW luna (60903) длиной 5 м имеет 20 светодиодов на метр, светоотдача одного светодиода около 12 люмен, значит получается 800 люмен на метр (4000 люмен на катушку).

— Потребляемые мощности небольшие 60–90 Вт на 5 м катушку. Так как лента применяется для декоративных целей, обозначения контуров, создания визуальных эффектов, а не для функционального освещения, то угол света светодиодов широкий (120°).

Основные светотехнические понятия мы описывали в статьях на данную тему.

Комплектация светодиодных лент

Что нужно для подключения светодиодной ленты?

Чтобы система заработала, ее нужно правильно собрать.

Что необходимо: светодиодная лента, блок питания (лента низковольтное изделие). Для RGB-версии еще понадобится контроллер для управления цветом света или диммирования. Одного хватает на ленту мощностью примерно 100 — 120 Вт. Если мощность ленты больше, чем может потянуть контроллер, то докупается усилитель.

Если конфигурация световой системы не линейная или имеет места стыка, то соединение частей ленты происходит с помощью коннекторов и клипс (простых или герметичных).

Установка и монтаж светодиодных лент

Ленты в катушках режутся ножницами максимально близко к нужной длине. На изделии обозначают места, где это возможно сделать (кратность 5–10 см). Разрезав в другом месте, вы нарушите целостность токопроводящих дорожек, по которым идет питание светодиодов.

На тыльной стороне ленты (где нет светодиодов) есть защитная пленка, под которой находится липкое основание. Лента приклеивается на обезжиренную поверхность, но лучше наклеивать на алюминиевую полосу или профиль. Этот вариант лучше с точки зрения теплоотдачи.

Срок службы светодиодов, в среднем (в зависимости от производителя или конкретного изделия) составляет до 50 000 часов. Значит, будет радовать жильцов 5 лет при работе 24 часа в день и 15–17 лет при 8 часовой работе.

Иногда возникают комментарии, что светодиоды работают меньше указанного срока. Это связано с такими причинами как использование дешевых компонентов, низким качеством сборки или выходом из строя блока питания или контроллера. Также проблемы возникают в связи с перегревом (то есть не используется теплоотвод).

Где использовать светодиодные ленты

Светодиодная лента применяется как для интерьеров, так и для улицы. Поэтому обращайте внимание на степень защиты IP: IP20 — для домашнего использования, IP44 — не боится влаги, IP65 — работает под дождем, а IP68 не боится погружения под воду. Термостойкие модели не боятся высоких температур и применяются в саунах. Влагозащищенные изделия залиты в силикон и имеют надежную защиту для стабильной работы.

Декоративные возможности светодиодной ленты разнообразны: это может быть закарнизная подсветка, контурная подсветка декоративных и архитектурных элементов, подиумов, ниш, плинтусов, зон бассейнов и много другого. Возможности ограничиваются только фантазией.

После монтажа не должны быть видны световые точки от каждого Led-а. Располагайте ленту на расстоянии от освещаемой поверхности или так, чтобы он отражался от стены или потолка (для закарнизной подсветки). Сама лента не должна быть видна, ее прячут за бортиком/ карнизом. Также за карнизом размещают блоки питания. Правильный световой эффект — ровное, равномерное, одноцветное свечение.

Технологические достижения светодиодных технологий:

— широкие возможности в области дизайна благодаря разнообразию цветов и гибкости

— экономически выгодное решение за счет малого потребления энергии, большому сроку службы и минимальному техническому обслуживанию

— максимальная надежность в сложных условиях

Светодиодная лента для подсветки: понятие и основные параметры

Светодиодная лента — это источник света, который представляет из себя гибкую печатную плату из диэлектрического материала (меди), толщиной не более 0,25 мм, покрытую защитным материалом , на которую равноудалено друг от друга установлены светодиоды. На плату нанесены дорожки которые проводят ток к светодиодам. С обратной стороны лента имеет самоклеящийся слой для монтажа на поверхность. Практически все светодиоды предназначены на низковольтное питание, поэтому их устанавливают в модули по 3, 6 светодиода (обычно), соединенных последовательно, а затем вся группа модулей через ограничивающий резистор подключается к блоку питания. Обычно лента наматывается в рулоны отрезками по 5м, а ее ширина от 5 до 30 мм.
Основные параметры светодиодной ленты:

Вид светодиодной ленты (исполнение) По варианту исполнения ленты делятся на множество видов основными из которых являются:
1. Однорядная светодиодная лентаCамая распространенная в данное время, представляет собой плоскую плату малой ширины от 8мм до 13мм, толщиной от 2,4 до 5,5мм и длинной 5м в зависимости от типа диодов и типа защиты. Используется данный тип лент в основном для создания декоративной подсветки интерьера, светящейся рекламы, светильников на основе алюминиевого профиля и т.д…
2. Ультра-узкая светодиодная лента Имеет ширину платы не более 5мм, что позволяет монтировать ее в трудно-доступные места. Применяется для создания тонких световых линий, подсветки стеклянных витрин, мебели и полок.
3. Широкие и Сверхширокие светодиодные ленты Имеют более широкую плату от 15 до 58мм, на которую в несколько рядов (от 2 до 5) нанесены светодиоды. Длинна ленты от 2,5 до 5м. В некоторых лентах, ряды светодиодов расположены в шахматном порядке, за счет этого усиливается яркость и равномерность засветки. Так же в этих моделях улучшен коэффициент цветопередачи CRI. Применяются в качестве основного освещения интерьера, а так же для декоративной подсветки потолков и ниш.
4. Светодиодные ленты бокового свечения Имеют цилиндрические светодиоды SMD 335, которые припаяны к концу платы. Светодиоды светят вдоль освещаемой плоскости. В основном используют для рекламной подсветки продукции, рекламных букв и вывесок.
5. Гибкая светодиодная лента с фигурной платой Она легко изгибается на плоскости, эта особенность позволяет согнуть ленту в любом направлении и подсветить фигуру любой сложности. Используется для подсвечивания криволинейных конструкций букв и рекламных форм, а так же для подсветки зеркал.
6. Угловая 3-D светодиодная лента (с лепестковой платой) Особенность этой ленты — изменяемый поворот площадки со светодиодом относительно основы ленты на угол от 0 до 90 для получения подсветки в нужном направлении. Применяют на криволинейных поверхностях, расположенных под углом к объекту освещения (подсветка светящихся букв, витрин и т. д.).
7. Гибкая герметичная светодиодная DIP лента Сделана из выводных светодиодов покрытых сплошных матовым силиконом. Легко изгибается во все стороны. Отлично подходит для контурной подсветки рекламных объектов(букв, вывесок), а так же как замена неона.
Тип используемых диодов
Практически во всех светодиодных лентах используются светодиоды SMD (Surface Mounted Device) – англ. прибор. монтируемый на поверхность. За исключением гибкой Dip ленты, в ней используются светодиоды типа DIP (Dual In-line Package) двойное размещение в линию.
Конструктивно SMD светодиод состоит из подложки. которая играет роль теплоотвода и изготавливается из алюминия или меди. На подложке располагается кристалл светодиода, который припаянный своими контактами к контактам корпуса, в котором заключена подложка. Сверху кристалл закрывают линзой или люминофором, в зависимости от применения диода. Напряжение подается на контакты корпуса, когда SMD светодиод смонтирован на светодиодную ленту, лампу, светодиодный прожектор или светильник. На подложке могут располагаться один, два или три светодиода, в зависимости от исполнения светодиодного изделия.

Выпускаются SMD светодиоды в различных размерах. Наиболее распространенные светодиоды для светодиодной ленты размером 3528, 2835, 5050, 3014, 5630 и т.д.

Светодиоды DIP относятся к категории индикаторных. Представляют собой кристаллы, которые размещены в корпусах с линзой, которая создает световой пучок. Инсталлируются они на плату, на которой предварительно нужно проделывать отверстия. Плюсом данной группы является малый нагрев при хорошей яркости. В основном используется в электронных табло, бегущих строках и в световой рекламе.

Размер используемых диодов
Вид применяемого излучающего диода определяется размером чипа и маркируется четырёхзначным числом. Сегодня наиболее часто применяются светодиоды 3528, 2835, 5050, 3014, 5630. Две первые цифры указывают на длину чипа, две вторые – на его ширину. Обозначения указываются в миллиметрах.

Каждый из этих диодов имеет свои технические характеристики основными из которых являются размер, световой поток, ток, угол света и напряжение.
Таблица ниже показывает основные характеристики диодов используемых в светодиодных лентах.

Тип светодиода Цвет свечения Размер, мм Световой поток, Лм Угол свечения, Ток, мА Напряжение, В
SMD 3528 белый 6000К 3,5х2,8 5 120-140 20 2,8-3,2
SMD 2835 белый 6000К 2,8х3,5 60 120 120 2,9-3,3
SMD 5050 белый 6000К 5,0х5,0 15 120-140 3х20 3,2-3,4
SMD 5630 белый 6000К 5,6х3,0 40 120-140 150 3,3
SMD 3014 белый 6000К 3,0х1,4 12 120 30 2,1-3,4
В таблице указаны усредненные характеристики светодиодов белого света с основными параметрами. Светодиоды теплого белого и холодного белого света будут иметь меньший световой поток. Так же при одинаковой яркости светодиода, диод белого света будет давать лучшее освещение, чем другие.
Основные характеристики светодиодов зависят от производителя. Лучшие параметры обеспечивают конечно именитые европейские, японские, китайские бренды. LED диоды неизвестных производителей не выдают заявленные параметры и не гарантируют срок службы указанный производителем. Подделку от бренда можно отличить только при помощи замеров основных параметров и сравнением с заявленными в паспорте. Поэтому покупая светодиодную ленту, выбирайте только проверенных и надежных производителей.

Число светодиодов на метр (плотность) и световой поток светодиодной ленты
Плотность светодиодов – параметр, характеризующий равномерность засветки от светодиодной ленты. Измеряется в количестве светодиодов на метр или на катушку. Самая низкая плотность – 30 светодиодов на метр. Самая высокая, на сегодняшний день, – 350 светодиодов на метр. И от того какое количество светодиодов расположено на светодиодной ленте будет зависеть общая потребляемая мощность. Чем больше диодов тем выше мощность.
>
Так же от числа диодов на метр напрямую зависит величина светового потока ленты – количества излучаемой световой энергии за единицу времени. Например световой поток для LED SMD 3528 составляет 5 Лм. Умножая эти значения на соответствующее количество светодиодов на нужном отрезке, мы получим суммарную яркость. Световой поток пятиметровой ленты 3528 – 60 диодов на метр составит около 1500 Лм, а световой поток пятиметровой ленты 3528 — 120 диодов на метр уже составит 3000 Лм. Световой поток светодиодной ленты так же зависит и от вида используемых диодов, так как они имеют разный световой поток.
Но не стоит забывать что чем больше плотность диодов тем выше мощность светодиодной ленты. Поэтому если вам нужна лента для основного освящения, то нужно выбирать ленту с наибольшей плотностью светодиодов, а если вам необходима декоративная подсветка, тогда вам подойдет лента с небольшой плотность светодиодов.

Кратность резки светодиодной ленты
Еще один из параметров светодиодной ленты это кратность резки. Он имеет важную роль когда необходима определённая длина отрезка или отрезок совсем небольшой длины.
Каждая светодиодная лента обладает определенным шагом резки модуля(состоящего из диодов и резистора). Обычно шаг резки составляет для однорядных лент 1,3,6,7 диодов , широких лент 12,14,21,26,40 шт. в зависимости от типа диодов и их количества. Резать ленту только в специально обозначенных местах.

Цвет свечения светодиодной ленты
Светодиодная лента может быть монохромной (одноцветной) или мультицветной, способной изменять цвет свечения. Самым популярным классом светодиодных лент — являются монохромные ленты белого свечения. Его получают путем нанесения люминофора на синий светодиод. Белые светодиодные ленты характеризуются так называемой цветовой температурой. В настоящее время белые ленты условно разбиты на 6 диапазонов – супер теплый (2300-2500К) ,теплая белая (2800-3500К), дневная белая (4000-5000K), белая (5500-6500K), холодная белая (7000-10000К), супер холодная белая (>10000К).

Светодиодная лента теплого свечения имеет цвет, наиболее близкий к цвету свечения ламп накаливания. Дневной цвет близок к дневному свету,а холодная белая лента имеет голубоватый оттенок.
Так же производят цветные монохромные ленты, которые могут иметь практически любой цвет, находящийся в спектре видимых цветов — от красного до фиолетового. Цвет свечения обладает определенной длинной волны излучения, измеряемой в нанометрах (нМ). Красный (625нМ), оранжевый (610нМ), желтый (585-590нМ), зелёный (520-530нМ), синий (470нМ).
Еще выпускаются ленты специального применения, которые работают в инфракрасном (около 880 нМ) и ультрафиолетовом (390-400 нМ) диапазонах. Они используется как бактерицидное средство в медицине, для создания специальных световых эффектов и т.д…

Мультицветная светодиодная лента, которая может изменять цвет свечения называется RGB (Red, Green, Blue). Светодиоды, которые установленные на этих лентах, имеют три кристалла разного цвета свечения — красный, синий и зеленый. Отличить одноцветную ленту от RGB просто. Внешне у RGB-ленты четыре подходящих к ней контакта (R, G, B и общий плюс), а у одноцветной — два (плюс и минус). Для того чтобы изменять цвет свечения используется специальный RGB контроллер. Который имеет 3 канал под каждый из цветов RGB.

Изменение цвета происходит путем смешивания трех основных цветов в разных пропорциях, вы можете получить практически любой цвет свечения. Количество и качество получаемых цветов зависит от используемого RGB контроллера и класса светодиодной ленты. Так же можно получить белый цвет и от RGB ленты, он формируется одновременным включением всех трех цветов, но цвет получается близким к холодному белому. Получить равномерный теплый цвет свечения от RGB ленты невозможно. Поэтому, если помимо различных цветов, Вы хотите иметь возможность включить чистый равномерный белый свет – единственный правильный вариант это использовать ленту RGB+W.

Отдельный класс мультицветных лент – светодиодная лента RGB+W. На лентах этого типа установлены трехцветные RGB светодиоды и белые светодиоды. Управляется лента специальным контроллером RGB+W, который имеет дополнительный канал для белого цвета.

Ещё один класс мультицветных лент – светодиодная лента MIX. На этих лентах установлены светодиоды с белым холодным и белым теплым цветом свечения. Меняя яркость свечения светодиодов при помощи MIX контроллера, можно изменять результирующую цветовую температуру излучения от холодного до теплого белого света.
Класс защиты светодиодной ленты
Степень защиты (класс) светодиодной ленты от воздействия окружающей среды, так называемый IP (International Protection). Это код который состоит из букв IP и двух цифр, например IP20 или IP67. Первая цифра в коде показывает защиту человека от прикосновения к токоведущим частям ленты, а также о защите от попадания в нее различных предметов. Вторая цифра характеризует степень защиты от проникновения воды.

IP20 – Открытая светодиодная лента без защиты от влаги, должна эксплуатироваться в сухой, нормальной незагрязненной среде. Требует бережного обращения при монтаже. Основное применение подсветка потолков и ниш в интерьере, освещение офисов, магазинов, теплых и сухих производственных помещений.
IP33 – Светодиодная лента с защитой от попадания твердых объектов и капель воды. Обычно такие ленты покрыты специальным защитным лаком. Могут применяться в интерьерном декоре а так же в помещениях с повышенной влажностью, но без прямого воздействия воды.
IP65 – Светодиодная лента сверху покрытая силиконом или защитным nano покрытием. Защищена от проникновения частиц пыли и сильных струй воды под давлением. Применяется для подсветки ванных комнат, в подсветке автомобиля, и подсветка объектов на открытом воздухе.
IP67 — Светодиодная лента в силиконовой трубке. Полностью пыленепроницаема, защищена от попадания воды при временном погружении в воду. Можно погружать в оду на глубину не более метра. Основное применение для подсветки аквариумов, фонтанов, днища автомобиля, архитектурных частей здания.
IP68 – Светодиодная лента в силиконовой трубке, залитая силиконом. Такие ленты выдерживают длительное или постоянное пребывание под водой. Применяются для подводного освещения фонтанов, бассейнов и объектов находящихся в воде.
Термолента — светодиодная лента покрытая сверху термоустойчивым герметиком и залита силиконом. Имеет степень защиты IP68. Используют ленту в местах с повышенными температурами(бани, сауны, производственные помещения и т.д.).

Рабочее напряжение светодиодной ленты
Рабочее напряжение светодиодной ленты может быть 12В, 24В, 36В, 220В. Ленты с постоянным низковольтным напряжением подключаются к блоку питания, рабочее напряжение которого должно соответствовать напряжению ленты. Ленты, рассчитанные на питание от переменной сети 220В, подключаются через выпрямитель. Обычно светодиодные ленты 12В имеют небольшую мощность и малое количество светодиодов, а более мощные светодиодные ленты имеют напряжение 24В или 36В.
Отличие светодиодных лент с рабочим напряжением 24В от 12В в том, что рабочий ток ленты 24 В в два раза меньше, чем в лентах на 12 вольт. Из-за этого уменьшается падение напряжения на токопроводящих дорожках ленты и падение яркости светодиодов по длине меньше, чем на лентах с напряжением 12 вольт. То есть, чем больше рабочее напряжение светодиодной ленты, тем меньше будет сила тока, проходящая по светодиодной ленте следовательно, нагрев ленты будет меньше, можно запитать ленту длинной более 5 метров, монтировать длинные участки будет проще, сечения провода от блока питания к ленте будет в два раза меньше.

Преимущества светодиодной системы на 24 В по сравнению с
на 12 В Если вы подумываете о покупке или установке светильников для низковольтной системы освещения, вы, вероятно, столкнетесь с вариантами как 12 В постоянного тока, так и 24 В постоянного тока. Часто перечисленные характеристики цены и производительности будут одинаковыми, и вы можете спросить: «В чем разница? Какой из них выбрать?»

Например, светодиодные ленты Waveform Lighting доступны как на 12 В постоянного тока, так и на 24 В постоянного тока.
В общем, разница между 12 В постоянного тока и 24 В постоянного тока не очень значительна, если только правильные аксессуары (например,грамм. блоки питания).
Если вы новичок в светодиодных ленточных светильниках, мы рекомендуем выбирать 12 В постоянного тока из-за меньшего расстояния между интервалами разреза (1 дюйм для 12 В против 2 дюймов для 24 В). Это дает вам больше гибкости при обрезке светодиодных лент до желаемой длины.
Если вы ищете максимальную эффективность, мы рекомендуем выбрать 24 В постоянного тока из-за его пониженного потенциала к падению напряжения.
Если вам интересно узнать больше о технических аспектах, прочтите ниже, чтобы узнать больше о различиях:

1.Для светодиодов лучше подходит 24В.

Несмотря на то, что некоторые из наиболее популярных вариантов напряжения питания составляют 12 В или 24 В постоянного тока, важно помнить, что (большинство) отдельных светодиодов на самом деле являются устройствами 3 В постоянного тока. Именно путем настройки светодиодов в конкретной комбинации параллельного и последовательного включения напряжение светодиодной системы может быть согласовано с конкретным напряжением источника питания.

Как правило, светодиодная лента на 12 В состоит из 3 последовательно включенных светодиодов на цепочку. При напряжении 3 В для каждого светодиода общее напряжение на светодиодах составляет всего 9 В, или около 75% от общего напряжения.Оставшееся напряжение рассеивается токоограничивающим резистором. Поскольку резистор не способствует освещению, можно сделать вывод, что в светодиодной полосе 12 В примерно 25% электроэнергии рассеивается в виде отработанного тепла.
В светодиодной системе на 24 В обычно достаточно избыточного напряжения, чтобы обеспечить подключение 7 светодиодов последовательно на цепочку. При 3 В для каждого светодиода общее напряжение на светодиодах составляет 21 В, или около 88% от входного 24 В. В этой ситуации менее 13% энергии напряжения расходуется в виде тепловой энергии.
Короче говоря, светодиодная система 24 В может снизить неэффективность электрической конструкции более чем на 50%.
Waveform Lighting светодиодные модули ABSOLUTE SERIES, например, используют это преимущество и используют 5 параллельных цепочек по 7 светодиодов, последовательно соединенных в каждой, для получения компоновки печатной платы на 24 В и 35 светодиодов.

2. Для 24 В требуется провод меньшего диаметра.

Электрическая мощность определяется уравнением P = V x I. Для поддержания той же мощности (P), если напряжение (V) возрастает, ток (I) должен уменьшаться на пропорциональную величину.
В качестве конкретного примера, если мы сохраним 48 Вт в качестве целевой мощности, для системы на 12 В потребуется 4 А (12 В x 4 А = 48 Вт), а для системы на 24 В потребуется всего 2 А (24 В x 2 А = 48 Вт).
Проще говоря, светодиодная система на 24 В потребляет половину тока, чем светодиодная система на 12 В для достижения того же уровня мощности.
Почему это важно?
Полный ток, а не напряжение, определяет толщину и ширину медных проводников, необходимых для безопасной передачи энергии.
Если через небольшой или узкий медный проводник протекает чрезмерное количество тока, сопротивление внутри самого проводника начинает становиться значительным и способствует падению напряжения и выделению тепла.В крайних случаях это может даже привести к возгоранию электрического тока.
При прочих равных условиях светодиодная система на 24 В может удовлетворить половину требований к электрическим проводникам. Вы можете использовать наш калькулятор падения напряжения, чтобы убедиться, что вы по-прежнему используете достаточный сечение проводов для ваших проектов светодиодных лент.

3. Меньшие блоки питания.

Как и размер проводника, размер источника питания также определяется в первую очередь током, а не напряжением.Частично это также зависит от физических соотношений между электрическим током и размером проводника, поскольку большая часть внутренней проводки блока питания состоит из медной проводки.
Размер блока питания может быть важен при работе с такими проектами, как светодиодные ленты, в установке под шкафом, где может быть ограниченное пространство.

4. Более длинные линейные пробеги.

В таких приложениях, как освещение светодиодных лент, максимальная непрерывная длина светодиодной ленты обычно определяется электрическим током, с которым могут справиться медные дорожки светодиодной ленты.Следовательно, светодиодные ленты на 24 В обычно могут выдерживать в два раза большую длину, чем светодиодные ленты на 12 В, при условии, что номинальные мощности двух продуктов одинаковы.
Это верно для продуктов помимо светодиодных лент, которые также имеют возможность последовательного подключения.
Например, светодиодные ленты Waveform Lighting имеют указанную максимальную длину пробега, которая различается в зависимости от напряжения: 16 футов (5 метров) для 12 В и 33 фута (10 метров) для 24 В.

Итог

Разница между 12В и 24В обычно незначительна, но если вы действительно не отдаете предпочтение одному другому, надеюсь, эта статья убедила вас в преимуществах системы 24В!
Читать далее: У систем на 12 В тоже есть свои преимущества! Прочтите нашу статью о плюсах и минусах систем на 12 В.
Другие сообщения

Почему эти лампочки не могут быть доставлены в Калифорнию? Обзор названия 20
Энергетической комиссии Калифорнии Штат Калифорния исторически был лидером в продвижении энергоэффективности на политическом уровне, часто требуя производства … Подробнее

Что означает плотность светодиода на светодиодной ленте?
При покупке светодиодных лент вы можете встретить число, называемое «плотность светодиода», или такое обозначение, как 300 светодиодов.Что это значит? Thi … Подробнее

Как долго служат светодиодные ленты?
Светодиодные ленты могут заинтересовать вас из-за их долгого срока службы. Но как долго они на самом деле длятся? Как срок службы def … Подробнее

4 главных момента, которые следует учитывать при покупке светодиодных точечных светильников
В последние годы вы, возможно, обнаружили, что галогенные лампы, которые вы покупали в течение многих лет, больше не доступны в вашем местном хозяйственном магазине…. Подробнее

Вернуться к блогу об освещении осциллограмм
Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.

Обзор продукции для освещения осциллограмм

Как подключить светодиодную ленту к источнику питания
Если вы новичок в использовании светодиодных лент, но хотите, чтобы они начали работать, наиболее важным шагом является выяснение того, как обеспечить соответствующую мощность на входе светодиодной ленты, чтобы она загорелась.В зависимости от того, где вы приобрели светодиодную ленту и источник питания для светодиодов, способы настройки могут отличаться. Ниже мы рассмотрим наиболее распространенные настройки.
Обеспечение электрической совместимости светодиодной ленты и источника питания
Большинство светодиодных лент работают от низкого напряжения постоянного тока. Обычно используются напряжения постоянного тока 12 В и 24 В.
Прежде всего, убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к сгоранию светодиодов.
Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, посмотрев на лист технических характеристик светодиодной ленты, в котором обычно указывается ток или потребляемая мощность на длину.
Если оба эти условия соблюдены, с точки зрения электричества, мы в порядке. Схема подключения светодиодной ленты
Waveform Lighting
Далее нам нужно будет посмотреть, совместимы ли блок питания и светодиодная лента с точки зрения разъемов и вилок.Поскольку светодиодные ленты и блоки питания бывают разных типов подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!), Мы составили таблицу ниже.
Щелкните здесь, чтобы загрузить версию в формате PDF, которая может помочь, если у вас возникли проблемы с размером текста.

Как интерпретировать эту диаграмму:
Во-первых, определите тип соединения, используемого на «стороне источника питания» (закрашено зеленым). Затем определите тип подключения на «стороне светодиодной ленты» (заштрихованной синим цветом).Подробные инструкции по определению типа приведены ниже.
Затем найдите пересечение строки и столбца, которое относится к вашей настройке. Например, если у вас есть «открытые провода» на вашем источнике питания и «розетки постоянного тока» на светодиодной полосе, обратитесь к правому нижнему квадрату в таблице.
Фотография и текст внутри квадрата описывают, как выполняется соединение, а также аксессуары и компоненты, которые вам понадобятся. Дополнительные сведения см. Ниже:

Определение выходного разъема постоянного тока источника питания (заштриховано зеленым)
Мы начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.
Самым распространенным разъемом является вилка постоянного тока, такая как та, что используется в источниках питания Waveform Lighting FilmGrade:

В других случаях, например, с блоками питания Meanwell, вилка может отсутствовать вообще — только два провода, отмеченные красным и белым:

Оба типа могут работать со светодиодной лентой, но методология подключения будет отличаться, поэтому обязательно определите это, прежде чем двигаться дальше.
Затем проверьте тип подключения на светодиодной полосе (закрашенной синим)
Почти все светодиодные ленты имеют медные контактные площадки, помеченные (+) и (-) на самой полосе.Это то место, где в конечном итоге должны быть пропущены электрические вводы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.

В первом сценарии (первая строка диаграммы), если вы разрежете какие-либо сегменты катушки со светодиодной лентой, вы обнаружите, что в конце каждого сегмента остаются (примерно) полукруглые медные площадки.
Если вы приобрели катушку целиком, вероятно, производитель предоставил некоторые провода, уже прикрепленные к концам светодиодной ленты.Провода могут быть либо открытыми с оголенным проводом (второй сценарий), либо оканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, у вас будет хотя бы один сегмент, который попадает под первый сценарий.
Обратитесь к таблице выше, чтобы определить, как подключить каждый из этих сценариев к источнику питания.
Помните о некоторых основных принципах работы электроники: конечная цель — подключить положительный провод (обычно красный) выхода постоянного тока источника питания к (+) медной площадке, а отрицательный или заземляющий (обычно черный или белый) выход постоянного тока блока питания на (-) медную площадку.
Преобразование медных контактных площадок в провода
Если вы разрезаете светодиодную ленту на более короткие сегменты, скорее всего, вы получите медные контактные площадки без каких-либо проводов. Во многих учебных пособиях и обучающих видеороликах сразу же предлагается припаять провода к этим медным контактным площадкам, чтобы обеспечить электрическое соединение. Но пайка не для всех. Это может быть беспорядочно и требует некоторой практики, чтобы преуспеть.
Вместо этого мы рекомендуем использовать беспаечные разъемы. Эти разъемы предназначены для закрепления на концах светодиодной ленты, чтобы провода надежно контактировали с медными площадками.Поскольку зажимы крепятся надежно, припой не требуется.

Точно так же за считанные секунды вы можете превратить медные контактные площадки на конце сегмента светодиодной ленты в провода.
И, что лучше всего, вы можете просто открыть защелку, чтобы освободить и вынуть светодиодную ленту из разъема.
(У нас также есть беспаечные соединители для соединения двух сегментов светодиодной ленты.)
Следует ли соединять части светодиодной ленты «параллельно» или «последовательно»?
Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно понять, что вы можете подключить первый сегмент ко второму сегменту «последовательно» или подключить два сегмента независимо к одному и тому же. источник питания.
Как правило, «последовательное соединение» будет более простым, но может привести к некоторым проблемам с падением напряжения. См. Здесь для подробного анализа преимуществ и недостатков каждого подхода.
Где я могу купить аксессуары для подключения светодиодных лент к источнику питания?
Предлагаем к продаже аксессуары прямо в нашем магазине. См. Ссылки ниже.
Закупка PN 7095 (штекерный адаптер постоянного тока)
Закупка PN 7094 (гнездовой адаптер переменного тока)
Закупка PN 3070 Беспаечный разъем
Другие сообщения

В чем разница между люксами и люменами?
Если вы хотите понять яркость лампочки, вы можете увидеть два показателя, которые могут вас запутать — люкс и люмен.Оба связаны т … Подробнее

Все, что вам нужно знать о лампах A21
Что означает термин A21? Термин A21 используется для описания общей формы и размеров светового … Подробнее

Соображения качества цвета при переходе с галогенных на светодиодные
Галогенные лампы были очень популярной технологией освещения, предлагающей многочисленные преимущества по сравнению с лампами накаливания.В дополнение к более длительному сроку службы … Подробнее

4 главных момента, которые следует учитывать при покупке светодиодных точечных светильников
В последние годы вы, возможно, обнаружили, что галогенные лампы, которые вы покупали в течение многих лет, больше не доступны в вашем местном хозяйственном магазине. … Подробнее

Вернуться к блогу об освещении осциллограмм
Просмотрите нашу коллекцию статей, практических рекомендаций и руководств по различным приложениям освещения, а также подробные статьи по науке о цвете.

Обзор продукции для освещения осциллограмм

БЕЛЫЕ светодиодные ленты FilmGrade ™ для кино и фотографии — Освещение формы волны
Доступен как вольфрамовый (3200K), так и дневной свет (5600K или 6500K)
95+ CRI и R9> 80 (R9> 90 для вольфрама)
Цвет правильный с точностью ± ¹/₃₂ зеленый
450 люмен на фут (1500 люмен на метр)
Продаются полными катушками по 5 метров (16 футов)
Также доступны: 6-дюймовый образец блока с источником питания и всеми необходимыми принадлежностями (только для 12 В)
Вход постоянного напряжения 12 В или 24 В постоянного тока (блок питания продается отдельно)
Двусторонний клей 3M VHB для простого и надежного монтажа
Использует систему PLUG: гнезда постоянного тока на обоих концах
[Необязательно] Для регулировки яркости требуется регулятор яркости светодиодной ленты.
4 унции меди для снижения падения напряжения
Бесплатная доставка в США по адресу
В наличии
Ознакомьтесь с нашей политикой доставки здесь
Светодиодные ленты FilmGrade предназначены для фотоаппаратов.Используя смесь люминофоров полного спектра, наши светодиоды специально настроены для достижения высокого CRI и светоотдачи с правильной цветопередачей при 6500K (дневной свет) и 3200K (вольфрам). Наши рейтинги 95 CRI и 95 TLCI гарантируют, что вы сможете тратить больше времени на съемку и меньше на корректировку.
Для работы требуется вход 12 В или 24 В постоянного тока. Источник питания FilmGrade (PN 3091 / PN 3092) может работать с полной катушкой (16 футов / 5 м) этой светодиодной ленты.
Используете сторонний блок питания? Нет проблем — просто убедитесь, что мощность вашего блока питания достаточна для длины светодиодной ленты, которую вы планируете подключить.
Светодиодные ленты
FilmGrade используют систему PLUG, и имеют гнездовые разъемы постоянного тока, установленные на обоих концах ленты. Просто подключите блок питания к розетке для светодиодной ленты, и вы будете готовы к работе в считанные секунды. Никаких дополнительных сборок или аксессуаров не требуется.
Нужно заделать эти полоски жестким проводом? См. Наши переходники для штекеров постоянного тока под номерами PN 7094 и PN 7095.
Предварительно нанесенная двусторонняя лента 3M VHB на тыльную сторону обеспечивает простой, но надежный монтаж.Отогните лайнер и нанесите практически на любую поверхность.
Эти светодиодные ленты можно отрезать с шагом в 1 дюйм (12 В) или 2 дюйма (24 В) с помощью ножниц.
Снова соедините сегменты светодиодной ленты или подключите их к отдельным источникам питания с помощью наших беспаечных разъемов. Используйте PN 3070 для подключения сегмента светодиодной ленты к открытому проводу и PN 3071 для соединения сегментов светодиодной ленты вместе.
Светодиодные ленты
FilmGrade не мерцают и имеют полную регулировку яркости до 0%.Для ручного немерцающего ШИМ-регулятора яркости см. Номер по каталогу 3081. Для DMX-диммирования см. Наш немерцающий DMX-декодер (номер по каталогу 3082).
Белые светодиодные ленты FilmGrade ™ компании
Waveform Lighting — это лампы профессионального уровня, предназначенные для использования в кино-, теле- и радиовещательных установках, а также в приложениях для фотосъемки с непрерывным выходом. Они полностью корректны по цвету и спектрально настроены в соответствии с длинами волн, необходимыми для получения полноцветных изображений на камеру.
Светодиоды
Premium гарантируют не только высокий CRI / TLCI, но и точность цветопередачи в пределах ± 25K и ± 75K для вольфрама и дневного света соответственно.Для каждой светодиодной ленты также указано значение ± ¹/₃₂ зеленой цветовой коррекции.
На тыльную сторону светодиодной ленты нанесена двухсторонняя лента 3M VHB®, которая обеспечивает простой, но чрезвычайно прочный способ крепления с помощью клея для всех ваших проектов.
Светодиодные ленты имеют длину 16,4 фута (5,0 м), их удобно наматывать для быстрого и легкого применения, и их можно отрезать до длины с интервалом в один или два дюйма (для версий на 12 В и 24 В соответственно) с помощью всего лишь пары ножницы.
Светодиодные ленты
FilmGrade — незаменимый инструмент в арсенале светового фотографа, постановщика, маляра или дизайнера освещения.
12V Технические характеристики
24V Спецификация
3200K Фотометрический отчет
5600K Фотометрический отчет
6500K Фотометрический отчет
Если вы не на 100% удовлетворены эксплуатационными характеристиками, цветом или качеством вашего продукта, мы будем работать с вами, чтобы исправить это.
Просто свяжитесь с нами в течение 30 календарных дней после доставки, и мы вышлем вам замену без дополнительной оплаты или предложим вам полный возврат средств.
На что обращать внимание при покупке светодиодных лент
Это общепризнанная правда, что на атмосферу любого дома может сильно повлиять правильный тип освещения! Это одна из основных причин, по которой мы включаем различные светодиодные ленты в наш онлайн-ассортимент. Светодиодные ленты не только являются отличным источником вторичного освещения, они также могут добавлять яркие акценты в комнаты и менять настроение в зависимости от случая.
Нас часто спрашивают, почему наши светодиодные ленты дороже, чем те, которые вы можете найти на Amazon, eBay и т. Д.Как и все, не все светодиодные ленты созданы одинаково. Могут быть значительные различия в качестве микросхем, резисторов и покрытий, что требует более высокой цены. Проще говоря, это случай «купи дешево, купи дважды».
Мы не предлагаем вам пойти и потратить целое состояние на светодиодные ленты; вместо этого, что более важно, вы ищите качественные полоски, которые прослужат долго. Как узнать, какие светодиодные ленты качественные, а какие нет? Помимо старого доброго здравого смысла, вот четыре вещи, на которые следует обратить внимание при покупке полосок.
Четыре характеристики качества, которые следует искать в светодиодных лентах
1.) Количество светодиодных чипов и расстояние между ними:
Первое, на что следует обратить внимание при покупке светодиодной ленты, — это количество светодиодных чипов на ленте и расстояние между ними. Светодиодные ленты RGBW и теплого белого цвета, которые мы продаем в нашем интернет-магазине, содержат более 300 светодиодных чипов на пятиметровую полосу, в то время как лента RGBW имеет 300 чипов на 16 футов. Нередко можно найти менее половины этого количества чипов в более дешевых полосах такой же длины.
Так в чем проблема?
Когда микросхемы расположены слишком далеко друг от друга, это не только влияет на яркость, но и вызывает неприглядный световой конус.
Отсутствие «естественной» яркости в более дешевых светодиодных лентах часто искусственно усиливается за счет использования светодиодов с большей силой тока. Как вы понимаете, это негативно сказывается на сроке службы светодиодов.
Более дешевые светодиодные ленты, как и следовало ожидать, не только имеют меньшее количество микросхем вместе с их длиной, но даже тогда эти экономно размещенные микросхемы не совсем пригодны для царапин, поэтому в конечном итоге они выходят из строя преждевременно.Это немного ложная экономия, как покупка «основного» печенья с шоколадной крошкой… вы должны съесть как минимум два, чтобы получить хоть какой-то шанс получить приличное количество «шоколада»!
Это наш опыт работы со светодиодными лентами, но для того, чтобы дать нашим теориям некоторое эмпирическое обоснование, мы взяли три светодиодные ленты разного качества и разной стоимости и протестировали их. Эти полосы были:
Дешевая теплая белая полоска
Дешевая полоса RGB и…
Качественная полоса RGBW.
Итак, давайте посмотрим на наши выводы:
Сравнение 1:
Светодиодная лента теплого белого цвета Светодиодная лента RGB Светодиодная лента RGBW
Светодиодные чипы меньшего размера
Неравномерная яркость отдельных сколов
Покрытие потрескалось
Неприятный запах, даже когда не используется.
Одна микросхема для каждого цвета
Чипы меньшего размера, чем RGBW
Чипы дальше друг от друга, чем RGBW
Покрытие опалено после использования (частичное изменение цвета на коричневый)
Один чип для RGB
Отдельная микросхема для теплого белого света
Более яркий внешний вид
Большая светимость, поскольку микросхемы расположены ближе друг к другу и имеют более высокое качество.
Почему отдельные фишки для RGB и теплого белого в полосе RGBW? Причина этого в том, что можно добиться по-настоящему белого света (светодиодные ленты RGB могут создавать только холодный, слегка голубоватый свет).
Вот доказательства:
Сравнение 1 находится справа, а сравнение 2 находится слева на фотографиях ниже:
Сравнение 2:
В этом тесте мы рассмотрели разницу между дешевой полосой RGB и более дорогой RGBW при создании синего оттенка.
Светодиодные ленты RGB Светодиодные ленты RGBW
Опять же, мы видим, что микросхемы намного меньше.
Из-за большего расстояния между стружками образовались светлые конусы.
Чипы далеко не такие яркие, как их аналоги в формате RGBW.
Более крупные микросхемы
1 чип RGB может создавать все 3 цвета, тем самым уменьшая расстояние между каждым чипом.
Это дает более яркий вид.
Полоса RGBW сочетает в себе теплый белый и RGB, что означает более яркий свет и гораздо более теплый белый цвет.
2.) Дорожка печатной платы
Проводящая дорожка соединяет каждый светодиодный чип и используется для подачи питания на каждый чип. Поскольку дорожка сделана из меди, которая является одним из самых дорогих элементов ленты, экономия достигается за счет сокращения количества используемой меди.
Это приводит к более тонкой проводящей дорожке, что приводит к плохому отводу тепла и, как следствие, светодиодные ленты выходят из строя намного раньше. Ищите светодиодные ленты с более крупными и толстыми медными дорожками, так как они будут намного более долговечными. Вы обнаружите, что светодиоды более высокого качества более эффективно рассеивают тепло, а полоски не так легко сгибаются.
3.) Резисторы:
Дешевые светодиодные ленты оснащены резисторами меньшего размера для обеспечения лучшего светового результата.Это создает дополнительную нагрузку на светодиодные чипы и, как следствие, сокращает срок их службы. Светодиодные ленты более высокого качества имеют соответствующие резисторы, поэтому вы получаете более долговечную полосу с отличной яркостью.
4.) Покрытие:
Как видно из наших фото, более дешевая полоса теплого белого цвета имеет несколько трещин по длине от дешевого хрупкого покрытия. Помимо того, что это выглядит ужасно, это создает проблему, поскольку детали обнажены — что не совсем безопасно!
Высококачественные светодиодные ленты имеют стабильное покрытие без запаха, даже когда они используются и покрытие нагревается.Дешевые светодиодные ленты не подходят для чувствительных носов, как мы выяснили в ходе нашего теста. Ядовитые дуновения дешевого пластика можно было нюхать задолго до включения полосы… неужели оно того стоит ?!
Если серьезно, рассмотрите степень защиты IP вашей светодиодной ленты. Мы продаем светодиодные ленты с тремя различными степенями защиты IP: IP20, IP65 и IP68, которые классифицируются как незащищенные, брызгозащищенные и водонепроницаемые соответственно.
Если вы, например, выбрали «водонепроницаемые» светодиодные ленты в саду, и ваше покрытие потрескается… насколько водонепроницаемыми они будут в таком случае? С высококачественной лентой вы получаете гораздо лучшее и более тщательное покрытие, которое прослужит вам долгие годы.
Мы надеемся, что этот блог был полезен, помогая вам выбрать подходящие светодиодные ленты для вашей установки. Наша рекомендация (очевидно): выбирайте светодиодные ленты RGBW в нашем интернет-магазине! Наши светодиодные ленты проходят строгие испытания для использования в умных домах — не только машинами, но и нами! Мы используем наши светодиодные ленты в собственных домах, поэтому, если они не подходят нам, локсонавтам, они не попадают в наш интернет-магазин!
Не забудьте заглянуть в другой наш блог о том, как установить и создать Установите и создайте окружающее освещение с помощью светодиодных полос и пятен!
Если вы все еще немного не уверены или у вас есть дополнительные вопросы, отправьте нам письмо по адресу [адрес электронной почты защищен]!
5 ключевых особенностей, которые нужно искать в удобных для дизайна светодиодных лентах
Как правило, в начале проекта освещения у наших клиентов возникает много вопросов, и мы всегда рады обсудить их в консультативной манере, как будет выглядеть их окружение при правильном освещении.Тем не менее, мы время от времени получаем этот вопрос: в чем разница между светодиодными полосами Omnify и стандартной световой лентой, которую можно найти на Amazon, eBay или AliBaba? Краткий ответ: много. Если вы профессиональный бренд-менеджер или дизайнер, стремящийся интегрировать светодиодные ленты как часть дизайна освещения вашего бренда или магазинов, тогда возможности улучшения ваших дизайнов и повышенная простота интеграции светодиодных лент коммерческого уровня в ваши проекты становятся ключевые соображения.По правде говоря, не все светодиодные ленты одинаковы. К сожалению, становится все труднее понять, какие светодиодные фонари можно легко внести в проектные спецификации. Хотя спецификации могут быть одинаковыми, компоненты могут быть совершенно разного класса, что значительно затрудняет проектирование светильников. Как и большинство других вещей, покупка светодиодных лент — это случай «купи дешево, купи дважды». В Omnify Lighting мы сознательно пытаемся создавать светодиодные ленты, максимально отвечающие дизайну, начиная с диодов.С этой целью существует несколько аспектов, связанных с определением того, какие светодиодные ленты можно легко интегрировать в ваши проекты, а какие нет:
Pitch Perfect и малые размеры
Первое, на что следует обратить внимание при покупке высококачественной светодиодной ленты, — это фактические физические размеры ленты, количество светодиодных чипов на ленте и физическое расстояние между чипами. Когда светодиодные чипы расположены слишком далеко друг от друга, это не только влияет на люминесценцию, но и вызывает неприглядный «конус света».Чтобы противодействовать недостатку «естественной» яркости из-за небольшого количества светодиодов, в более дешевых светодиодных лентах часто используются светодиоды, питаемые от более высокой силы тока, что может указывать на перегрузку светодиодных излучателей, ведущую к преждевременному выходу светодиодов из строя. Однако, если у вас достаточно места для адекватного рассеивания света, большой шаг не обязательно является проблемой. Признавая, что небольшой шаг, как правило, позволяет светодиодной ленте быть ближе к поверхности без заметных горячих точек, обеспечивая тем самым истинное, равномерно распределенное линейное освещение, Omnify Lighting выпустила серии световых полос OmniView и OmniLine с шагом от 16 до 4 мм. . Ключевой аспект, который следует запомнить с точки зрения шага, заключается в следующем: выберите семейство световых полос с различными предложениями по шагу, чтобы вы могли смешивать и сочетать свои световые полосы в соответствии с вашими требованиями. Кроме того, OmniLine Plus представляет собой самую тонкую светодиодную ленту на рынке с минимальной шириной 4 мм. Аспект размера светодиодных световых лент особенно важен, поскольку все более мелкие размеры означают, что при проектировании не требуется дополнительных соображений. Например, OmniLine Plus может поместиться в очень ограниченном пространстве с минимальной адаптацией к вашим проектным требованиям.
Высокий индекс цветопередачи и технология One-Bin
Как мы уже установили, высокий индекс цветопередачи является важным эталоном высококачественного освещения и обеспечивает освещение, которое действительно поддерживает эстетику вашего дизайна. Все светодиодные ленты от Omnify Lighting протестированы с индексом цветопередачи 85+, а во многих случаях и выше 95, что означает, что объекты в вашей спроектированной среде будут выглядеть именно так, как вы их изначально представляли. Когда светодиоды одинаковой яркости и цвета группируются вместе, этот процесс называется «объединением», что приводит к преодолению производственных вариаций светодиодов, что приводит к лучшему качеству и стабильному свету для конечного пользователя.Весь ассортимент осветительной продукции Omnify в категориях фоновой подсветки, линейного освещения и вывесок использует светодиоды только из одного контейнера, что позволяет вам смешивать и сочетать продукты из разных категорий с одинаковой светосилой.
Компоненты безупречного качества
Если вы не построите его правильно, он не может работать правильно. Таким образом, мы стараемся использовать компоненты самого высокого качества, чтобы гарантировать нашим клиентам стабильное и качественное освещение на долгие годы.Это включает в себя:
Печатные платы большей толщины, чем стандартные, с улучшенным теплоотводом для светодиодов и повышенной надежностью, так что светодиоды не нагреваются и не выходят из строя при установке под напряжением.
Белое покрытие на печатных платах, которое помогает улучшить отражение света и увеличить общую светоотдачу.
Яркие светодиоды высшего качества, которые правильно передают цвета, тем самым демонстрируя продукты так, как они задуманы.
Проводка из золота на 99% используется в корпусах светодиодов, которые производят около 3 шт.На 55% больше света (просвет) и менее подвержен коррозии.
Компоненты также могут влиять на цвет света, излучаемого светодиодной лампой в течение ее срока службы, что известно как изменение цвета, например Низкокачественные светодиоды могут сначала иметь красивый чистый белый цвет, а через короткое время переходить в синий или розовый оттенок. Хотя светодиодное освещение гораздо менее восприимчиво к изменению цвета, чем другие технологии освещения, абсолютный срок службы светодиодных осветительных приборов, который может превышать 50 000 часов (все светодиодные продукты от Omnify Lighting рассчитаны на 70 000 часов), может сделать такие цветовые сдвиги более выражены.Это потенциально может негативно повлиять на внешний вид тщательно спроектированной среды. В Omnify Lighting мы используем высококачественные компоненты во всех наших светильниках, чтобы наши светодиодные решения были долговечными и оставались верными свету.
Строгие стандарты тестирования и безопасности
В Omnify мы обеспечиваем соответствие всех критических процессов идентичным процедурам контроля качества на каждом производственном предприятии на основе разработанных нами решений для определения яркости, цвета, спектра и диаграммы рассеивания светодиодов.Кроме того, все наши светодиодные ленты проходят испытания в течение 30-50 часов после сборки. Таким образом, наши клиенты могут с уверенностью ожидать, что светодиоды Omnify каждый раз будут работать должным образом. Наша уверенность в наших стандартах тестирования позволяет нам предлагать 7-летнюю гарантию на все наши светодиодные ленты с достойными отраслевыми показателями приемки.
Высокая энергоэффективность
В светодиодах низкого качества единственный способ добиться приличного светового потока для конкретного случая использования — это разогнать светодиодный чип. Это происходит двумя способами:
Светодиоды перегорают намного быстрее, чем должны и
Для того же количества света необходимо обеспечить большую мощность.
Для сравнения, когда вы покупаете продукт Omnify Lighting, вы сразу начинаете экономить деньги, и оба семейства OmniView и OmniLine предлагают варианты с низким энергопотреблением с еще большим количеством диодов на каждый фут для снижения общего энергопотребления. Другой способ понять это заключается в том, что вы можете достичь того же светового потока при меньших требованиях к мощности. В связи с повышением требований к управлению энергопотреблением становятся важными варианты снижения потребляемой мощности, чтобы вы могли соблюдать нормативные требования, не влияя на качество вашего дизайна или уменьшая светоотдачу.Кроме того, светодиодное освещение подразумевает устойчивое освещение несколькими способами. В то время как при традиционном освещении около 80% электроэнергии теряется в виде тепловой энергии, что приводит лишь к 20% эффективности, то есть преобразованию в энергию света. По этому показателю светодиодные фонари экономят до 90% энергии по сравнению с традиционным освещением с такой же светоотдачей. Именно по этой причине традиционное освещение вскоре вымирает, а светодиодные продукты имеют гораздо больший срок службы (продукты из линейки Omnify рассчитаны на 70000 часов).Благодаря меньшему тепловыделению, светодиодные фонари могут снизить ваши счета за электроэнергию и выбросы углекислого газа.
Мы надеемся, что эта статья была для вас полезной, поскольку она помогла вам понять, как качественно оценить светодиодные ленты для вашей проектной установки. Для уверенности в ваших спецификациях и установках мы рекомендуем (очевидно) использовать лучшие светодиодные полосы, такие как OmniView Plus или OmniLine Plus, которые являются частью семейства Omnify Light Strip.
Тщательно протестированные на предмет соответствия дизайну — машинами и нашим персоналом, мы знаем, что наши светодиодные ленты улучшают эстетику любой среды.Для получения дополнительной информации и помощи в определении того, какие из наших светодиодных лент лучше всего подходят для улучшения вашего дизайна, свяжитесь с нашим отделом продаж.
Полное руководство по светодиодным лентам
Светодиодные ленты
— это сбывшаяся мечта домашнего мастера. Поверьте мне, я был втянут в запой, просматривая многочасовые видеоролики светодиодных проектов более чем несколько раз.
Несмотря на то, что я нашел массу действительно хороших идей (и потратил много времени впустую), я изо всех сил пытался найти одно место , где я мог бы получить всю информацию, необходимую для создания моего собственного проекта.
Вот для чего это руководство.
Это руководство поможет вам пройти путь от начинающего до готового проекта.
Я научу вас, как правильно выбрать и установить светодиодные ленты для вашего приложения. Я также научу вас выбирать и устанавливать соответствующие контроллеры и блоки питания, соответствующие вашим светодиодным лентам. А попутно я отвечу на общие вопросы и поделюсь своими знаниями.
Наконец, в конце список продуктов, рекомендуемых мной для вашего проекта светодиодной ленты.
Виды светодиодных чипов
Если вы покупаете светодиодные ленты, вы, вероятно, встретите всевозможные комбинации букв и цифр, которые должны описывать полосу, на которую вы смотрите.
Что означают буквы?
Буквы в описании относятся к цвету (ам) светодиодных чипов на ленте.
Если буквы разделены знаком «+» или пробелом, это обычно означает, что это отдельные фишки.Если места нет, это обычно означает, что все они интегрированы в один чип.
Когда светодиоды находятся на отдельных микросхемах, меньшее количество источников света может быть упаковано в полосу той же длины.
RGB — красный, зеленый, синий
Светодиод RGB содержит три диода (LED означает Light Emitting Diode) на одной микросхеме: по одному для каждого цвета. Каждый цвет подключается к собственному каналу. Регулируя мощность, подаваемую на каждый цвет (с помощью контроллера), можно создать любую комбинацию цветов.
W — Белый
Обычно одна буква «W» обозначает чистый белый цвет (6500K). Стандартных стандартов не существует, поэтому обязательно проверьте их еще раз.
WW — теплый белый
Теплый белый цвет обычно составляет 2700K, он похож на цвет лампы накаливания.
CW — Холодный (или холодный) Белый
Холодный белый цвет находится в диапазоне 6500K, но обязательно проверьте.
CCT — цветовая корреляционная температура
CCT обычно означает, что полоса включает два канала белого цвета.Один теплый белый, а другой холодный белый. Регулируя мощность, подаваемую на каждый белый канал, полоса может производить любой белый свет, равный двум светодиодам или между ними. Светодиоды CCT могут быть как на одной микросхеме, так и на разных микросхемах.
Примеры распространенных конфигураций светодиодных чипов:
Этикетка Описание
RGB Однократный 3-канальный чип со светодиодами RGB
RGBW Одинарный 4-канальный чип с RGB и белыми светодиодами
+ W Один
+ W Один Трехканальный чип со светодиодами RGB и отдельный одноканальный чип с белыми светодиодами
RGB + CCT Один трехканальный чип со светодиодами RGB и отдельный 2-канальный чип со светодиодами холодного и теплого белого цветов
RGBCCT Одиночный 5-канальный чип со светодиодами RGB, CW и WW
Что означают цифры?
Описание светодиодной ленты часто включает 4-значное число, например 5050 или 2835.Число обычно описывает размер чипа.
Например, светодиодный чип 5050 имеет ширину 5,0 мм и высоту 5,0 мм. Аналогичным образом, микросхема 2835 имеет ширину 2,8 мм и высоту 3,5 мм.
Если вы смотрите на полосу с цифровой адресацией, вы, скорее всего, увидите четырехзначное число (например, WS2812B или SK6812). Но в данном случае это никак не связано с размером чипа. Вместо этого номер — это имя встроенной микросхемы контроллера светодиодов.
Источник
SK22
Общие адресные контроллеры светодиодов:
WS2811
WS2812 ECO
WS2812B
WS2813
WS2813
Размер имеет значение?
Хотя большинство микросхем одинакового размера имеют схожие характеристики, не все производители микросхем созданы равными.Следовательно, нет гарантии, что чипы одного размера от разных производителей будут иметь одинаковую производительность.
Обычно более крупный чип ярче, но не обязательно. В конечном итоге общую яркость определяют несколько факторов, включая конструкцию микросхемы, потребляемую мощность и используемые материалы.
Например, ниже представлена таблица с основными характеристиками для трех различных микросхем производства Epistar (популярного производителя светодиодов).
0,5 0,5
LED Площадь поверхности чипа Световой поток Потребляемая мощность
2835 9.8 мм2 22-24 лм 0,2 W
5054 27 мм2 45-55 0,5 W
5630 16,8 мм2
Обратите внимание на то, что 5630 излучает больше света, чем 5054, даже несмотря на то, что у него меньшая площадь поверхности. Кроме того, ему удается выдавать больше света, сохраняя при этом то же количество энергии (более эффективно).
Размер играет роль в определении того, сколько светодиодов можно установить на полосу:
1.Узкая микросхема может быть прикреплена к полосе более близко друг к другу, создавая более равномерный свет.
2. Большая микросхема потенциально может вместить несколько диодов на одной микросхеме. Это может обеспечить лучший интервал для многоцелевых (меняющих цвет) полосок.
Например, микросхема RGBCCT имеет всего 5 диодов на одной микросхеме. Один и тот же чип используется постоянно по всей полосе. Каждая микросхема может создавать цвета и белый цвет.
Сравните это с полосой RGB + CCT. Используются два разных чипа.Один создает цвета, а другой — белые. Они располагаются поочередно.
Расстояние между светодиодами одного цвета на полосе RGB + CCT больше, чем на полосе RGBCCT. На практике больший зазор может сделать свет менее равномерным.
Как правильно выбрать светодиодную ленту
Существует бесконечное количество вариантов светодиодных лент, которые продаются в широком диапазоне цен. В чем разница между дешевым и дорогим? И что лучше всего подходит для вашего проекта?
Яркость
Яркость или светимость обычно измеряется в люменах.Что касается светодиодных лент, вас интересует вопрос, насколько яркая моя полоса на единицу длины? Таким образом, вместо общего количества люменов вам следует искать люмен на фут или люмен на метр.
Вот несколько рекомендаций по выбору уровня яркости в зависимости от ситуации.
50
Использование Рекомендуемый световой поток на фут
Акцентное освещение / освещение настроения 150-350
Подсветка под шкафом 175-525
Рабочее освещение 30308 275-450
Рабочее освещение (дальнее) 350-700
Непрямое освещение 375-575
Замена люминесцентной лампы 500-950
Источники
купить Хорошая идея с дополнительной яркостью для вашего приложения.Затем установите диммер, чтобы уменьшить яркость до желаемого уровня.
Использование диммера снизит рабочую температуру светодиодов, что продлит их срок службы.
Более того, с возрастом светодиоды действительно теряют часть своей яркости. Если вы с самого начала немного увеличите размер светодиодов, у вас будет дополнительная яркость, чтобы компенсировать разницу по мере их старения.
КПД
Luminosity не всегда рассказывает всю историю. Вы можете получить больше яркости от любого светодиода, если пропустите через него достаточную мощность, но это не всегда хорошо.
Производитель светодиодной ленты может увеличить заявленный световой поток за счет увеличения мощности светодиодов. Это заставит их сиять ярче, но также заставит их нагреваться и работать менее эффективно. Поскольку нагрев является основной причиной преждевременного выхода из строя светодиода, вполне вероятно, что сверхмощные светодиоды не прослужат так долго, как в противном случае.
По этой причине уместно задать вопрос: сколько света он излучает по сравнению с потребляемой мощностью? Это соотношение называется световой отдачей.Это часто указывается в спецификациях продуктов. В противном случае вы можете рассчитать эффективность, разделив количество создаваемых люменов на то, сколько энергии он использует.
Нужно ли мне
с высоким индексом цветопередачи?
Индекс цветопередачи (CRI) — это показатель того, насколько точно искусственный источник света воспроизводит естественный свет. Сообщается как число от 0 до 100.
CRI выше 80 приемлем для большинства приложений.
CRI выше 90 считается высоким CRI и в основном используется в розничной торговле, искусстве, кино или фотографии.Некоторые из светодиодных лент самого высокого качества имеют индекс цветопередачи 97-99.
Почему важен индекс цветопередачи?
Объекты при освещении с низким индексом цветопередачи могут казаться тусклыми или резкими в зависимости от освещения и цвета. Цвета будут менее яркими, а общий световой эффект будет казаться менее ярким.
Но почему?
ПРИМЕЧАНИЕ. Ниже приводится техническое объяснение того, что делает светильник с высоким индексом цветопередачи. Вы можете пропустить его, если из-за занудства ваши глаза потускнеют.
Свет, который мы видим, обычно не состоит из одной длины волны.Скорее, это набор волн, охватывающих видимый спектр. Цвет, которым кажется свет, является средним для включенных волн.
Видимый световой спектр Источник
Как показано на изображении выше, разные длины волн соответствуют тому, что мы видим как разные цвета. Цвет объекта будет определяться длиной волны света, который он отражает.
Например, если солнце светит на объект, и мы видим красный цвет, это означает, что объект поглотил все длины волн света, кроме света в красном диапазоне длин волн.Этот свет отражается в наших глазах, заставляя нас видеть красный объект.
Что произойдет, если вместо солнечного света мы посветим на яблоко светодиодной лампой?
Что ж, если это стандартный недорогой светодиод, в результате, скорее всего, получится тусклое, оранжевое и вообще непривлекательное яблоко.
Почему?
Солнечный свет в полдень имеет коррелированную цветовую температуру (CCT) 5500-6000K. Вы можете подумать, что для имитации дневного света вам просто нужно купить светодиод с такой же CCT.Но все гораздо сложнее.
Любой видимый свет можно разделить на части путем измерения мощности волн в заданном диапазоне длин волн. Это часто отображается в виде графика с использованием графика распределения спектральной мощности. Ниже представлен график распределения спектральной мощности дневного света.
Источник
Типичный светодиод имеет график распределения спектральной мощности, который выглядит примерно так, как на изображении слева. Обратите внимание, что вокруг голубых и красных областей имеются существенные недостатки.Это приведет к тому, что объекты, включающие эти цвета, будут выглядеть «выключенными» при просмотре под этим светом.
Светодиод с высоким индексом цветопередачи имеет более равномерное распределение спектральной мощности, как на изображении справа. Этот конкретный сделан YUJILEDS.
Ниже тот же ЮДЖИЛЭД в сравнении с дневным светом (белая пунктирная линия).
Светодиодный светильник может быть сконструирован так, чтобы испускать CCT 6000K (чтобы соответствовать дневному свету). Но если спектральное распределение мощности не соответствует естественному освещению, объекты всегда будут выглядеть «не так», если смотреть на них под светом.
Что лучше: 12 В или 24 В?
Светодиодные ленты
обычно доступны с напряжением питания 5 В, 12 В или 24 В.
Для аналоговых лент большинство людей выберет 12В или 24В. Как правило, 12 В идеально подходят для небольших установок, но для больших установок может быть лучше использовать 24 В.
Для проектов с цифровыми полосами иногда может быть удобно использовать полосы на 5 В. Большинство цифровых контроллеров работают от 5 В, что позволяет управлять контроллером и полосками от одного источника питания.Кроме того, на полосах 5 В каждый отдельный светодиод может управляться независимо.
Чем выше напряжение, тем дольше работает
Полосы с более высоким напряжением обычно могут работать дольше, не страдая от последствий падения напряжения.
Что такое падение напряжения?
Падение напряжения приводит к тому, что светодиодные ленты теряют свою яркость по мере того, как полоса становится длиннее. Светодиоды в начале полосы (ближе всего к источнику питания) будут ярко светиться.В то время как светодиоды на конце полосы будут тусклыми.
Пример падения напряжения
Выше показан отличный пример последствий падения напряжения.
Пару лет назад я установил непрямое освещение в своей гостиной. Я использовал полоски 12 В и сделал петлю по периметру комнаты, соединив три полоски по 5 м встык к одному источнику питания.
Яркий свет слева — начало полос. Огни перемещаются по комнате и заканчиваются рядом с началом.Фонари с правой стороны страдают от падения напряжения и намного менее ярки.
Почему это происходит?
Любая длина провода имеет определенное электрическое сопротивление. Чем длиннее провод, тем больше сопротивление. Электрическое сопротивление вызывает падение напряжения, а падение напряжения заставляет светодиоды тускнеть.
Следовательно, светодиоды в конце полосы всегда будут получать меньшее напряжение, чем светодиоды в начале. Если вы сделаете полоску достаточно длинной, падение напряжения станет достаточно значительным, чтобы вызвать видимую разницу в яркости.
Как более высокое напряжение снижает влияние падения напряжения?
Во-первых, вы должны иметь общее представление о том, как соединены все компоненты светодиодной ленты.
Большинство отдельных светодиодных чипов работают от источника постоянного тока напряжением 3 В независимо от того, установлены ли они на полосе 12 В или 24 В. Фактически, тот же светодиодный чип, который работает на полосе 12 В, также может быть установлен на полосе 24 В. Разница в том, как спроектирована схема полоски.
светодиодных чипов соединены последовательно в группы. Каждая группа содержит несколько светодиодных чипов и резистор. Общее падение напряжения на группе должно быть равно общему напряжению полосы (см. Диаграммы ниже).
Затем каждая из групп соединяется параллельно и размещается по длине полосы.
На данный момент обратите внимание (на диаграммах выше), что размер группы на полосе 24 В составляет 7 светодиодов по сравнению с 3 светодиодами для 12 В. Ниже я объясню, почему это важно.
Каждый провод имеет определенное сопротивление пропусканию электричества. Чем длиннее становится провод, тем больше сопротивление (и падение напряжения). В конце концов, он становится достаточно большим, чтобы влиять на яркость светодиода. Ниже приведен пример того, как это может произойти с полосой 12 В.
Обратите внимание на диаграмму выше, что напряжение на светодиодах упало с 3,0 В до 2,75 В.
Когда мы переключаемся на 24 В, происходят две вещи, которые уменьшают падение напряжения.
Когда напряжение увеличивается вдвое (от 12 В до 24 В), ток уменьшается вдвое (закон Ома). Это приводит к уменьшению падения напряжения на длинном проводе вдвое. Таким образом, вместо падения на 1 В оно становится падением на 0,5 В.
Эффект падения 0,5 В распределяется между 8 оставшимися компонентами схемы (по сравнению с 4 компонентами на 12 В).
Обратите внимание, что напряжение на светодиодах упало только до 2,9375 В по сравнению с 2,75 В с полосой 12 В.
Если у вас есть приложение, которое требует длинных полосок, это может быть хорошей идеей для полос на 24 В.Но даже полоски на 24 В имеют предел. Возможно, вам придется использовать другие методы (см. Раздел питания ниже), чтобы светодиоды не погасли в конце.
Более низкое напряжение имеет более близкие линии разреза
Как я уже упоминал, светодиодные ленты соединяются группами светодиодов. Размер группы зависит от напряжения полосы. На полосе 5 В будет только один светодиод на группу, на полосе 12 В — 3, а на полосе 24 В — 7.
Линии отреза расположены между группами. Следовательно, чем меньше каждая группа светодиодов, тем ближе могут быть линии разреза.
Например, см. Схемы полос 12В и 24В ниже.
Если в вашей установке много углов с небольшими промежутками между ними, полоса с более низким напряжением и более близкими линиями разреза может быть хорошим выбором. Это может помочь свести к минимуму «мертвые» зоны по углам.
Чем выше напряжение, тем эффективнее
Каждый раз, когда на резисторе появляется напряжение, это означает, что энергия преобразуется в тепло, а не в свет. Следовательно, резисторы на приведенных выше схемах необходимы, но они также являются источником бесполезной энергии.
Сколько потрачено впустую?
Расчет довольно прост. Все, что нам нужно сделать, это разделить величину напряжения на резисторе на общее напряжение:
24В
Полное напряжение ленты Напряжение на резисторе % Мощность, «потраченная впустую» на резисторы
5 В 2 В 40%
12 В 9030 3 В 3В 12.5%
Легко видеть, что полоски с более высоким напряжением страдают меньшими потерями энергии. Светодиоды потребляют настолько мало энергии, что для небольших установок это не имеет большого значения. Но для всего помещения или коммерческих установок разница в энергопотреблении может стать значительной.
Какой толщины у меди?
Гибкая полоса, на которой установлены светодиоды, на самом деле является печатной платой. Внутри полосы есть слой меди, который обеспечивает электрическую схему и основную часть отвода тепла.
По этим причинам толщина медного слоя имеет значение.
Более толстый слой меди означает, что электричество может проходить легче (меньшее электрическое сопротивление). Это снизит падение напряжения и обеспечит более длительную работу.
Он также быстрее рассеивает тепло. Светодиоды будут оставаться более холодными, что в конечном итоге поможет продлить срок их службы.
Количество меди в светодиодной ленте обычно измеряется в унциях на квадратный фут.Типичные значения для светодиодной ленты — 1-4 унции. Более высокая мощность требует больше меди.
К сожалению, очень немногие продавцы указывают это на странице информации о продукте. Если вы планируете небольшой проект с несколькими полосками по выгодной цене, я бы не стал особо беспокоиться об этом.
Однако, если вы планируете большой проект с высококачественными полосами, стоит обратиться к производителю, если он не указан на странице спецификаций.
Как установить светодиодные ленты
Наилучший способ установки светодиодных лент — внутри алюминиевого канала.
Каналы бывают угловыми или плоскими, с крышкой диффузора или прозрачной крышкой. Они бывают разной ширины, поэтому убедитесь, что канал подходит к полосе.
Мягкие алюминиевые швеллеры можно разрезать ножовкой или электрической торцовочной пилой. Если вы используете торцовочную пилу, вам следует использовать лезвие с твердосплавным наконечником и большим количеством зубцов.
После обрезки канал можно надежно закрепить винтами.
Преимущества установки светодиодных лент внутри канала:
Обеспечивает однородную поверхность для клея полоски, обеспечивая надежное и долговечное соединение.
Алюминий действует как радиатор и помогает рассеивать тепло, продлевая срок службы светодиода.
Пластиковая крышка рассеивает свет. Это сделает свет от светодиодов более равномерным.
Чехол также поможет защитить полосу от пыли и повреждений.
Если светодиодные ленты хорошо видны, чистые линии каналов помогают придать установке более изысканный вид.
Несмотря на все преимущества канала, существуют установки, в которых дополнительная стоимость каналов не окупается.
Самая большая проблема, с которой вы столкнетесь при установке без канала, — это то, что клейкая лента не держится. Обычно это происходит изначально. Но иногда через неделю или месяц клей выходит из строя.
Чтобы клей не рассыпался, я рекомендую наносить немного горячего клея через каждые пару футов.
Как подключить светодиодные ленты
Пайка — обычно самый надежный метод соединения двух светодиодных лент. Но это также отнимает много времени, требует специального оборудования и требует определенных навыков.
Clips работают быстрее и не требуют каких-либо навыков. По этой причине я рекомендую использовать зажимы, если у вас будет легкий доступ к полосам (в большинстве случаев).
Однако соединения, выполненные зажимами, не так прочны, как припой. Они уязвимы к коррозии и перемещению.
Поэтому рекомендую использовать припой, если полосы могут испытать:
Погода — любая установка на открытом воздухе или нагрев и охлаждение, которые могут вызвать конденсацию
Движение — любой вид гибкого канала или места, которое может испытывать вибрацию
Очень постоянное — заключено в эпоксидную смолу или другое подобное
Как обращаться с углами
Проблема с углами состоит в том, чтобы эффективно повернуть угол, не оставляя «небольшого промежутка» и не тратя слишком много времени на обрезку и соединение.
Плавный изгиб
Лучший способ, который я нашел для большинства своих инсталляций, — это просто сделать небольшой изгиб за углом.
Для этого метода вам не нужно разрезать полосу или иметь какое-либо специальное соединительное оборудование. Вы можете выполнять изгибы, даже если компоненты полосы случайно упадут прямо на угол.
Source
Проведите полоску за угол и дайте полоске принять собственную форму. В результате получится небольшая петля в углу.
Одна из проблем этого метода заключается в том, что со временем клей в углу может потянуться вверх.Чтобы этого не происходило, нанесите немного горячего клея на каждую сторону угла.
Если вы устанавливаете полосы внутри канала, изгиб может не поместиться внутрь. Это особенно актуально для полосок с плотно упакованными компонентами. В этом случае я рекомендую разрезать полосу и использовать вместо нее угловые соединители.
Угловой соединитель
Также можно разрезать полоски по углам и соединить их соединителями. Однако светодиодные ленты необходимо разрезать по линиям их разреза.Поэтому, если промежуток между линиями разреза большой, вы можете получить небольшой промежуток без света в углу.
Это тот случай, когда установка полосок в канал с диффузором будет полезна. Без диффузора у вас, скорее всего, останется тусклое или темное пятно.
Можно купить жесткие пластиковые угловые соединители на 90 градусов, но я рекомендую тип с проводами. Гибкие провода можно отрегулировать под любым углом.
Источник
Метод складывания
Вы, , можете попытаться сложить полоски, но я не рекомендую это делать.Печатные платы на большинстве светодиодных лент довольно гибкие. Убедитесь, что ваш изгиб не окажет нагрузки на участки с какими-либо компонентами. Одноцветные полоски с низкой плотностью лучше всего подходят для фальцовки, потому что для фальцовки доступно больше «чистой» области.
Сначала согните полосу под прямым углом в направлении , противоположном направлению поворота .
Затем сделайте второй сгиб, загнув загнутый конец обратно на себя.
Удалить светодиодные ленты
Когда светодиодная лента надежно приклеена к поверхности, может показаться, что удалить ее, не повредив ее, практически невозможно.
Не тяните за полосу и надейтесь на лучшее. Вы рискуете порвать полоску или повредить отдельные разъемы светодиодов.
Вместо этого используйте зубную нить.
Нет, не такая зубная нить! Зубная нить.
Отрежьте кусок нити и протяните его под краем. Затем вращайте им взад и вперед по длине полосы.
Как запитать светодиодные ленты
Светодиодные чипы
питаются от постоянного тока. Поэтому нельзя включать светодиодную ленту непосредственно в розетку (переменный ток).Вместо этого вам понадобится источник питания для преобразования переменного тока от стены в постоянный ток, который может использовать светодиод.
Как выбрать источник питания для светодиодов
Это область, о которой часто забывают, особенно любители. Если вы собираетесь тратить деньги, вы, вероятно, захотите потратить их на суперяркие и качественные светодиоды. Таким образом, возникает соблазн удешевить блок питания. Но если заранее потратить деньги на хороший блок питания, то со временем он окупится.
Сколько мощности вам нужно?
Во-первых, вам нужно знать, сколько энергии будут использовать ваши полоски, чтобы вы могли выбрать блок питания подходящего размера.
Каждый поставщик должен указывать энергопотребление своих светодиодных лент. Он может быть указан как потребляемая мощность отдельного светодиодного чипа или как мощность на длину полосы. В любом случае, просто умножьте мощность на единицу длины на общую длину полосы, которую вы планируете использовать.
Не волнуйтесь, нет необходимости получать абсолютно точный номер. Близко достаточно хорошо.
После того, как вы оцените энергопотребление вашего стрипа, хорошее практическое правило — добавить еще 20% (мощность стрипа / 0.8). Затем выберите источник питания, который может обеспечить большее или равное этой величине.
Дополнительная емкость продлевает срок службы источника питания. Как и в случае со светодиодами, частой причиной отказа источника питания является нагрев. А работа блока питания на полную мощность приведет к его нагреву.
Напряжение питания должно соответствовать светодиодам
Блок питания должен быть того же напряжения, что и светодиодная лента.
Например, если вы попытаетесь использовать источник питания 24 В на полосе 12 В, светодиоды будут гореть очень ярко (с перегрузкой) в течение короткого периода времени.Вскоре они перегреются и перегорят.
И наоборот, если вы попытаетесь использовать источник питания 12 В на полосе 24 В, светодиоды с недостаточным питанием вообще не загорятся.
Водонепроницаемый или нет?
Корпус блока питания обычно оценивается по системе защиты IP. Первая цифра рейтинга IP — это защита от продаваемых предметов (например, пальцев, грязи, пыли). Второе число — защита от жидкости (например, капание, разбрызгивание, погружение).
Гидроизоляция
Если вам нужен водонепроницаемый блок питания, я рекомендую убедиться, что вы получаете IP67 или IP68.Ожидается, что они будут полностью погружными.
Вы также можете найти блоки питания со степенью защиты IP65, которые продаются как водонепроницаемые. Они защищены от водяных брызг (например, сильного ливня, распылителя из шланга), но не от погружения.
Разница в цене между IP65 и IP67-68 обычно незначительна, поэтому дополнительная защита того стоит.
Пылезащита
Даже если вас не беспокоит вода, вам может понадобиться герметичный блок питания для защиты от пыли.
Любой блок питания с рейтингом IP, который начинается с «IP6», будет защищен от пыли.
Если источники питания открыты для воздуха, на внутренних компонентах может накапливаться пыль. Это способствует накоплению избыточного тепла, что может сократить срок службы источника питания.
КПД блока питания
Эффективность вашего блока питания может иметь большое значение для общего энергопотребления. Типичный КПД источников питания составляет от 70% до 90%.
Например:
Если у меня есть светодиодная лента, которая потребляет 100 Вт, блок питания с КПД 70% будет потреблять 100 Вт / 0,70 = 143 Вт электроэнергии.
В то время как блок питания с КПД 90% потребляет только 100 Вт / 0,90 = 111 Вт.
По большей части, если вы хотите большей эффективности от источника питания, за это нужно платить. Имеет ли смысл платить за повышение эффективности, как правило, зависит от размера вашего проекта.
Установка блока питания
Если вы планируете просто подключить питание светодиода к существующей розетке, вам не нужно беспокоиться о нарушении строительных норм.Пока вы не подключаетесь к электросети и не прокладываете провода внутри стен, вам все в порядке.
Однако, если вы проводите большую установку, вам, вероятно, не нужно, чтобы провода свешивались повсюду. В этом случае для чистой установки обычно требуется несколько источников питания для светодиодных драйверов и прокладка проводов через стены.
Если вы хотите, чтобы он выглядел красиво и аккуратно, подумайте о том, чтобы разместить все блоки питания внутри корпуса. Подайте сетевое напряжение в корпус и подключите розетку внутри корпуса.Затем установите блоки питания и подключите их к розетке.
DO купить блок питания класса 2. Если вы прокладываете провода внутри стен, это гарантирует, что вы не превысите требования к мощности. Блок питания класса 2 ограничен 60 Вт для 12 В и 96 Вт для 24 В.
Один источник питания может превысить предел мощности, если он разделяет мощность на несколько выходов, пока каждый выход находится в пределах мощности.
DO используйте проводку, соответствующую классу 2 (CL2), если вы собираетесь прокладывать провода внутри готовых стен.
НЕ НУЖНО! подключайте источник питания напрямую к сети. Вместо этого подключите вилку с 3 контактами к стороне входа (120 В) и вставьте ее в розетку.
НЕ НУЖНО устанавливать блок питания внутри стены без съемной панели. Это само собой разумеется, но всегда есть тот парень . Источники питания действительно выходят из строя, и если они застревают в стене, это становится настоящей головной болью при обслуживании.
Как запитать очень длинные полоски
Если у вас есть достаточно длинная серия светодиодных лент, вы испытаете падение напряжения.Вы можете уменьшить эту проблему, используя полоски более высокого напряжения (как описано выше), но это не решит проблему полностью. В конце концов, если пробег будет достаточно долгим, даже полоска на 24 В пострадает от падения напряжения.
К счастью, есть способы без особых проблем расширить зону действия ваших полосок.
Установите блок питания посередине
Самый простой способ удвоить эффективную длину ваших полосок — это разместить мощность посередине двух полосок.Точно так же, если полоска образует петлю, вы можете подключить оба конца к источнику питания.
Использовать впрыск мощности
Конечно, иногда вы будете ограничены в том, где вы можете установить блок питания. В других случаях у вас будет такой длинный световой поток, что даже размещения мощности в центре будет недостаточно, чтобы избежать падения напряжения.
В этих случаях вам придется проложить больше проводов к нужным местам. Это называется впрыском мощности.
Ввод мощности может осуществляться с помощью одного или нескольких источников питания.Для аналоговых и цифровых лент это делается по-разному.
Инъекция мощности для аналоговых светодиодных лент
Аналоговые полоски не имеют встроенных микроконтроллеров, как цифровые полоски. Это означает, что необходимо установить какой-то контроллер напряжения между блоком питания и полосой на всех соединениях .
Один из вариантов — купить второй контроллер. По сути, это создаст вторую светодиодную ленту с отдельным питанием и отдельным управлением.Затем, если вы хотите, вы можете использовать программное обеспечение для автоматизации, чтобы убедиться, что два контроллера остаются синхронизированными.
Однако есть более простое (и более дешевое) решение.
Повторители сигналов
Повторитель сигнала можно подключить в любом месте, где требуется подача мощности. Повторитель будет передавать сигнал, так что все светодиоды синхронизируются одним контроллером.
Этот способ проще для домашней автоматизации, поскольку к сети умного дома добавляется только один контроллер.
Это также упрощает разводку для инжекции мощности. Все, что вам нужно сделать, это подключить питание к ретранслятору и подключить две полосы к ретранслятору.
Повторитель может питаться от того же источника питания, что и контроллер (см. Выше). Или он может питаться от отдельного источника питания (см. Ниже).
При необходимости можно использовать несколько репитеров. Повторители потребляют собственное питание, что позволяет использовать один контроллер для полос любой длины.
Инжекция мощности для цифровых светодиодных лент
Для цифровых полосок напряжение каждого светодиода контролируется микроконтроллерами, установленными на полосе.Микроконтроллерам требуется полное напряжение от источника питания, поэтому подача мощности осуществляется путем подключения источника питания непосредственно к полосе.
При использовании одинарного источника питания мощность может подаваться простым подключением проводов источника питания к проводам V + и V- там, где требуется дополнительная мощность.
ПРИМЕЧАНИЕ : Не для всех адресных полос требуется провод «Clock», как показано на схемах. Требуется ли это, зависит от типа микроконтроллера, который использует полоска.
Для с несколькими источниками питания методика такая же, за исключением того, что V + не подключается между источниками питания.
ПРЕДУПРЕЖДЕНИЕ : Никогда не подключайте положительные провода между источниками питания. Это может привести к повреждению источников питания и потенциально вызвать возгорание.
Как правильно выбрать размер провода
Толстый провод имеет меньшее падение напряжения, чем тонкий провод. Поэтому, если вам нужно проложить провода на большие расстояния, чем толще, тем лучше.
Однако толстая проволока дороже. Спрятаться труднее. А если вы пытаетесь протянуть проволоку сквозь стены, толстая и жесткая проволока может значительно усложнить вашу работу.
Чтобы выбрать провод нужного размера, вам необходимо знать:
Strip Voltage
Current — Чтобы вычислить требуемый ток, разделите общую требуемую мощность на напряжение. Например, для полосы 12 В мощностью 100 Вт требуется 100 Вт / 12 В = 8,3 А.
Длина провода
Допустимая величина падения напряжения
Затем введите значения в этот калькулятор.Отрегулируйте размер провода и пересчитайте, пока не получите приемлемое падение напряжения.
Если вы будете прокладывать провода внутри готовых стен, проводка должна иметь маркировку, соответствующую классу 2.
Как контролировать светодиодные ленты
В этом разделе объясняется, как автоматизировать светодиодные ленты или управлять ими по беспроводной сети с помощью продуктов для умного дома.
Всегда ли мне нужен контроллер?
Если у вас есть одноцветная светодиодная лента, вам не обязательно нужен контроллер.Вы можете просто подключить его напрямую к источнику питания.
Затем, если вы хотите превратить его в умный свет, вы можете подключить блок питания к умной розетке. Это работает, но это очень просто.
Однако, даже если вы не заботитесь об изменении цвета, большинство людей хотя бы захотят иметь возможность затемнять. А для этого вам понадобится контроллер.
Как затемнить светодиодные ленты
Есть два распространенных способа затемнения светодиодных лент с помощью интеллектуального управления.
Первый способ — использовать умный диммер переменного тока, установленный в стене. Для этого проводка идет от переключателя диммера к источнику питания и фарам.
Плюсы / минусы этого метода:
Con — Для работы необходим блок питания с регулируемой яркостью. Обычно они дороже обычных источников питания.
Pro — Вы можете использовать любой стандартный диммер, включая интеллектуальные диммеры, такие как диммеры Lutron Caseta.
Pro — Когда свет выключен, питание отключено.Это устраняет источник силы «вампира».
Con — Работает только с одноцветными светодиодными лентами.
Второй способ — использовать интеллектуальный контроллер. Здесь проводка идет от блока питания к контроллеру и фарам.
Плюсы / минусы этого метода:
Pro — Интеллектуальные контроллеры могут управлять полосами с несколькими цветами.
Pro — Не требует источника питания с регулируемой яркостью.
Con — освещение не подключается напрямую к настенной панели управления.Чтобы иметь контроль на стене, потребуется установить один из этих дополнительных интеллектуальных переключателей в желаемом месте для связи с контроллером светодиодов.
Con — Электропитание всегда включено, что приводит к источнику силы вампира.
Я предпочитаю этот второй способ. Я большой поклонник света, меняющего цвет. Даже если он находится в области, где мне не нужен полный цвет, мне все равно нужна возможность сдвигать белый цвет. Я верю в использование циркадного освещения везде, где это возможно.
Как управлять цветом светодиодной ленты
Если ваши светодиодные ленты — это полосы, меняющие цвет, вам понадобится интеллектуальный контроллер.
Убедитесь, что у вашего контроллера достаточно каналов. Если у вас есть полоса RGBW, вам понадобится контроллер с 5 выходными клеммами. Одна клемма — это напряжение питания (V +). Остальные четыре клеммы предназначены для каждого из светодиодов R, G, B и W.
Использование контроллера со слишком большим количеством каналов — это нормально. Однако имейте в виду, что существует ограничение на то, сколько тока может проходить на каждом канале.
Контроллер имеет ограничение на пропускаемый через него ток. Например, этот контроллер RGBGenie может обрабатывать до x ампер.
В большинстве случаев падение напряжения вызовет проблемы задолго до того, как у вашего контроллера закончится емкость.
Беспроводные протоколы
Интеллектуальный светодиодный контроллер обменивается данными с вашим умным домом, используя какой-то беспроводной «язык» (протокол). У вас есть три основных протокола на выбор: WiFi, Zigbee или Z-Wave.
Если у вас нет других вещей для умного дома, я рекомендую использовать контроллер Wi-Fi. Он не требует дополнительного концентратора (использует ваш WiFi-роутер) и, как правило, дешевле, чем два других варианта.
Zigbee и Z-Wave — это беспроводные протоколы, разработанные специально для домашней автоматизации. С помощью одного из этих контроллеров вы можете подключить свой контроллер к интеллектуальному концентратору, например Samsung SmartThings, и ваши возможности автоматизации будут безграничными.
Я предпочитаю протокол Zigbee для своих источников света, потому что он работает с концентратором Philips Hue.Хаб Hue очень надежен и имеет сверхбыстрое время реакции. Кроме того, у меня уже есть несколько ламп Philips Hue, поэтому моя ячеистая сеть Hue надежна.
ПРИМЕЧАНИЕ. Если вы хотите, чтобы ваш контроллер был совместим с Hue, убедитесь, что это сертифицированный контроллер Zigbee 3.0.
Где установить контроллер
Контроллеры
обычно намного меньше блоков питания, поэтому их легче спрятать.
В большинстве случаев имеет смысл установить контроллер как можно ближе к полосам.
При необходимости проложите толстый провод от источника питания к контроллеру, чтобы минимизировать падение напряжения. Затем переключитесь на провод более легкого калибра от контроллера к полосам.
Как управлять цифровыми (адресными) светодиодными лентами
Для аналоговых лент все светодиоды одного цвета подключены к одному каналу. Один контроллер может регулировать мощность каждого канала независимо, но не может настраивать светодиоды по отдельности.
Цифровой контроль полосы сильно отличается от аналогового.Я далеко не специалист в настройке адресных элементов управления светодиодной лентой. Однако основные требования таковы:
Чтобы использовать цифровое управление, вы должны сначала иметь цифровую светодиодную ленту (очевидно).
Кроме того, вам понадобится компьютер (многие люди используют Arduino или Raspberry-Pi) для обработки кода и отправки сигнала на светодиодные микроконтроллеры, установленные на полосе.
Наконец, вам также необходимо будет снабдить компьютер программой, которая сообщает микроконтроллерам, как включать свет.
Рекомендуемые товары
Выполните поиск светодиодных лент в Google, и вы увидите страницы результатов с бесчисленными поставщиками, продающими свои ленты и аксессуары.
Их так много, что я не могу сказать, какие из них лучше. Но я могу сказать вам, какие из них я использовал, и работали ли они на меня.
Продолжая покупать и тестировать предметы, я буду обновлять этот список.
Светодиодные ленты
High CRI (Daylight White) — Светодиодная лента MARSWALL CRI 97+
RGBW — ОСВЕЩЕНИЕ BTF 16.4-футовая светодиодная лента RGBW 4 в 1
Контроллеры светодиодов
Wi-Fi
Z-волна
Работает с Hue — контроллер светодиодных лент GIDERWEL Zigbee RGBW
Источники питания
Класс 2 (CL2) — Блок питания 12 В 60 Вт
Dimmable — Драйвер для светодиодов HitLights 12V 60W с регулируемой яркостью
Последние мысли
Когда я назвал это «Полное руководство по светодиодным лентам», я имел в виду именно это. Я хочу, чтобы это было самое масштабное и крутое руководство, которое поможет вам от нулевых знаний до готового проекта.
Но, признаюсь, я не знаю всего, что нужно знать о светодиодных лентах, и это руководство не идеально. Итак, если у вас есть какие-либо советы или что-то, что я пропустил, дайте мне знать в комментариях ниже, и я добавлю их в руководство.
Спасибо за чтение!
Светодиодная лента 5050 и 3528, характеристики
Пару лет назад делал ремонт в новой квартире, купленной в новостройке. Ввиду ограниченного бюджета пришлось сделать ремонт несложным.Теперь я остепенилась и можно сделать подвесной потолок и новое освещение. В сравнении будут участвовать светодиодные ленты 5050 и 3528, после чего рассчитаем и выберем подходящую для помещения.
Основные характеристики
Двухрядный 5050 24В
Перечислю основные технические характеристики, на которые стоит обратить внимание:
напряжение питания;
Светодиоды навесные типа
;
LED количество 1м .;
степень защиты от воды;
одноцветный или разноцветный.
Будьте осторожны в магазинах, они несовместимы друг с другом, если вы покупаете с неправильным напряжением или неправильным типом, вам придется произвести обмен.
Сразу обращаем ваше внимание, что существует несколько типов для разных напряжений питания:
12В, наиболее распространенная версия;
24B реже используется профессиональными установщиками;
220, разрез кратный одному метру, питается напрямую от сети 220 вольт, блок питания не нужен, нужен только дешевый выпрямитель.
Я буду рассматривать классический вариант 12В вольт, напряжение написано примерно в месте разреза на каждом 3 светодиодном элементе.
Технические характеристики
Плотность светодиодов 3528
Самая популярная модель в середине 2015 года выполнялась на SMD 5050 и SMD 3528, это указано в маркировке. В нем указано количество светодиодов на 1м., Обычно это 30, 60, 72 и 120 штук. Если вы напишете, что набор из 300 штук, продавец имеет ввиду длину 5 метров, делите на 5 и привыкайте к 60 шт.
Плотность SMD 5050
Также стандартно со светодиодами в ряд, идет с 2-х позиционным номером, количество таких обычно 120 штук. Соответственно, мощность увеличивается в два раза, но при этом не требуется алюминиевый профиль для светодиодной ленты, потому что площадь основания увеличена вдвое. Это поддерживает уровень рассеивания тепла в нормальном диапазоне для одного алюминиевого профиля, необходимого для мощности более 10 Вт / м. Для двойного охлаждения требуется, если потребление энергии будет выше 20 Вт / м.Светодиодная лента
3528 отличается размером 5050 световых элементов, яркость первых 15 люмен, вторых 5 лм.
Сравнить размеры
Чтобы было удобнее ориентироваться в разнообразии, был составлен стол.
Таблица мощности 1 м., 12 В
диоды
на метр 2835 3528 5050 3528 × 2
сдвоенный 5050 × 2
сдвоенный
15 1,2 3
30 6 2,4 6 2,4 6
60 12 4,8 12 4,8 12
72 14,4 5,8 14,4
120 9,6 24 9,6 24
240 19,2
Стол Яркость люмена до 1 м.
диоды
на метр 2835 3528 5050 3528 × 2
сдвоенный 5050 × 2
сдвоенный
15 60 200
30 600 120 400 120 400
60 1200 240 800 240 800
72 1440 290 940
120 480 1600 480 1600
240 960
Степень защиты от воды
Внешний вид в герметичной ПВХ оболочке
Перед покупкой создайте аккаунт, в котором будет происходить операция.Для саун, бани и ванной необходима защита от воды, она обозначается как IP65, IP67, IP68. В противном случае запустятся процессы окисления и коррозии проводников, этому поспособствует и температура. Также подходит для наружной установки, силиконовое покрытие прочное и не трескается на морозе.
Для блоков питания и контроллеров следует выбирать соответствующую степень защиты от влаги и пыли. Обычно инкапсулированный блок питания по цене существенно отличается от обычного IP20.Из-за герметичности к корпусу предъявляются особые требования по защите от перегрева, улучшенной схемотехнике и внутреннему охлаждению. В качестве выхода, поместите сторону питания в сухое место и держите проводку во влажном состоянии.
Недостаток герметичности в том, что защитный слой препятствует его охлаждению, необходимо в некоторых случаях продумать и решить с помощью профиля из алюминия.
LED RGB и цветная полоса
Образцы цветов RGB
Если вы хотите сделать интересное освещение или освещение в комнате, вы можете использовать цветную или трехцветную RGB.Основные различия между этими двумя типами.
Светодиодная лента RGB 5050 led, каждый светодиод может светиться тремя цветами: красный, зеленый, синий. Используя сочетание этих цветов, можно получить любой цвет. Управление происходит через специальный контроллер RGB, даже через приложение Android на вашем смартфоне. Он дает меньше света, потому что каждый цвет потребляет только одну треть общей мощности. На это уйдет гораздо больше времени, для общего освещения он не подходит. Но можно использовать параллельно с основной световой полосой.
Светодиоды RGB, двойная ширина
Цветной состоит только из одного цвета света, такого же, как у трехцветного. Зеленый, красный, синий. Не требует от блока управления достаточно простой регулировки диммера. Но контроллер RSL можно подключить к этим 3 разным цветам. В результате мы получим полный аналоговый RGB отдельных элементов, но мощность будет намного выше, потому что можно использовать мощные светодиоды SMD 5630 и 5730 высокой яркости.
Профессиональные модели
Гибридные модели
Компромиссным вариантом будет гибридная диодная полоска, в которой одинаково сочетаются белый и другие цвета.В одной полосе попеременно сочетаются RGB SMD 5050 и однотонный белый цвет. Роль основного освещения выполняют мощные светодиоды белого цвета, а элементы освещения потолка выполняют RSL. Обычно небольшой яркости цветного света достаточно, чтобы дать правильное оформление помещения. Например, никто не делает так, чтобы зеленого света было больше, чем белого.
Вариант с пиксельной адресацией
Есть и другие более сложные и редкие модели не для домашнего использования, перечень функций:
White-MIX, если вас интересуют потолочные светильники от теплого и холодного белого света, этот параметр можно регулировать непрерывно;
бегущий огонь — новый трехцветный, которым можно управлять каждым элементом отдельно для придания разных эффектов, если поклеить стену несколькими рядами, можно сделать как цветной экран с пикселями.

Тип светодиода	Цвет свечения	Размер, мм	Световой поток, Лм	Угол свечения,	Ток, мА	Напряжение, В
SMD 3528	белый 6000К	3,5х2,8	5	120-140	20	2,8-3,2
SMD 2835	белый 6000К	2,8х3,5	60	120	120	2,9-3,3
SMD 5050	белый 6000К	5,0х5,0	15	120-140	3х20	3,2-3,4
SMD 5630	белый 6000К	5,6х3,0	40	120-140	150	3,3
SMD 3014	белый 6000К	3,0х1,4	12	120	30	2,1-3,4

Светодиодная лента теплого белого цвета	Светодиодная лента RGB	Светодиодная лента RGBW
Светодиодные чипы меньшего размера Неравномерная яркость отдельных сколов Покрытие потрескалось Неприятный запах, даже когда не используется.	Одна микросхема для каждого цвета Чипы меньшего размера, чем RGBW Чипы дальше друг от друга, чем RGBW Покрытие опалено после использования (частичное изменение цвета на коричневый)	Один чип для RGB Отдельная микросхема для теплого белого света Более яркий внешний вид Большая светимость, поскольку микросхемы расположены ближе друг к другу и имеют более высокое качество.

Этикетка	Описание
RGB	Однократный 3-канальный чип со светодиодами RGB
RGBW	Одинарный 4-канальный чип с RGB и белыми светодиодами
	+ W Один
	+ W Один Трехканальный чип со светодиодами RGB и отдельный одноканальный чип с белыми светодиодами
RGB + CCT	Один трехканальный чип со светодиодами RGB и отдельный 2-канальный чип со светодиодами холодного и теплого белого цветов
RGBCCT	Одиночный 5-канальный чип со светодиодами RGB, CW и WW

LED	Площадь поверхности чипа	Световой поток	Потребляемая мощность
2835	9.8 мм2	22-24 лм	0,2 W
5054	27 мм2	45-55	0,5 W
5630	16,8 мм2

Использование	Рекомендуемый световой поток на фут
Акцентное освещение / освещение настроения	150-350
Подсветка под шкафом	175-525
Рабочее освещение 30308 275-450
Рабочее освещение (дальнее)	350-700
Непрямое освещение	375-575
Замена люминесцентной лампы	500-950

Полное напряжение ленты	Напряжение на резисторе	% Мощность, «потраченная впустую» на резисторы
5 В	2 В	40%
12 В	9030 3 В	3В	12.5%

диоды на метр	2835	3528	5050	3528 × 2 сдвоенный	5050 × 2 сдвоенный
15		1,2	3
30	6	2,4	6	2,4	6
60	12	4,8	12	4,8	12
72	14,4	5,8	14,4
120		9,6	24	9,6	24
240		19,2

Светодиодная лента — подробный обзор, виды, характеристики

Виды светодиодной ленты

Монохромные

Многоцветные RGB

Открытые

Герметичные

Ленты «Бегущий огонь»

Ленты бокового свечения

Технические характеристики светодиодной ленты

Рабочее напряжение

Виды светодиодов

Число светодиодов на 1 метр

Цвет свечения

Цвет основы

Класс защищенности

Параметры резки

Маркировка светодиодных лент

Как подключить светодиодную ленту

Подключение одной монохромной ленты

Подключение нескольких монохромных лент

Подключение многоцветной RGB-ленты

Подключение нескольких RGB-лент без усилителей

Подключение нескольких RGB-лент c усилителем

Светодиодная лента. Характеристики и особенности выбора.. Информация — Диод КМВ

Разделы статьи

Общая информация

Напряжение

Кратность реза и длина намотки

Тип кристалла

Количество диодов на метр и мощность

Степень защиты светодиодной ленты

Цвет ленты и цветовая температура

Другие особенности

Заключение

Светодиодные ленты: виды, характеристики, отличия

1. Понятия, комментарии

2. Характерные отличия светодиодов

2.1 Диоды

3. Характеристика излучателей

3.1 Лента SMD 3528, состоящей из 60 светодиодов

3.2 SMD 3528, состоящей из 120 светодиодов

3.3 SMD 3528, состоящей из 240 светодиодов

3.

3.5 SMD 2835

3.6 SMD 5050

3.7 SMD 5050, состоящая из 30 СД (в одном метре)

3.8 Лента 60 СД

3.9 Лента 72 СД

3.10 SMD 5050 (120 СД в одном метре)

3.11 Лента RGB

4. Характерные отличия, разница светодиодных лент

4.1 Таблица 2.

4.2 СД ленты отличают по качеству комплектующих элементов

4.3 СД ленты отличаются степенью защиты

4.4 Различие СД лент по цветовой температуре

4.5 СД ленты различаются окраской гибкой платы (подложки)

5. Самые мощные и яркие СД ленты

6. Различие ленты элит от стандартной

7. Разница в стоимости между дорогой и дешёвой лентой

8. Некоторые рекомендации

Чем отличаются светодиодные ленты — 3 характеристики

Статьи по теме

Устройство и технические характеристики светодиодных лент

Устройство светодиодной ленты.

Технические характеристики светодиодных лент:

Светодиодная лента — особенности, комплектация, применение в интерьере

Светодиодная лента. Общие понятия

Технические характеристики светодиодных лент

Комплектация светодиодных лент

Установка и монтаж светодиодных лент

Где использовать светодиодные ленты

Читайте также:

Светодиодная лента для подсветки: понятие и основные параметры

Основные параметры светодиодной ленты:

Преимущества светодиодной системы на 24 В по сравнению с

1.Для светодиодов лучше подходит 24В.

2. Для 24 В требуется провод меньшего диаметра.

3. Меньшие блоки питания.

4. Более длинные линейные пробеги.

Итог
