Светодиодное освещение — что нужно знать о технологии LED

Содержание:

  • Что такое светодиодное освещение?
  • Преимущества и недостатки LED-освещения
  • Характеристики светодиодов
    • Рабочий ток
    • Напряжение
    • Мощность
    • Цветовая температура
    • Световой поток
    • Угол рассеивания
  • Экономия
  • Виды светодиодного освещения
    • Квартирное
    • Офисное
    • Торговое
    • Промышленное
    • Аварийное
    • Консольное (уличное)
    • Прожекторное
  • Выводы

Появление LED-элементов (light-emitting diode) ознаменовало эволюционный виток в развитии светотехнической продукции. Технология инфракрасного диода была запатентована в 1961 году, но применимый на практике светодиод появился только год спустя. Первые LED-лампы стоили до $200, падение цены на них началось спустя тридцать лет – в начале 90-х, когда создали дешевый диод синего цвета.

В течение последнего десятилетия частные лица и владельцы бизнеса все чаще выбирают доступное светодиодное освещение. Серийный выпуск LED-элементов, демонстрирующий высокие темпы роста, отражает оживленный спрос на них.

Что такое светодиодное освещение? Принцип работы светодиода

Светодиод представляет собой прибор на основе полупроводниковых кристаллов с электронно-дырочным переходом. Он создает оптическое излучение в узком диапазоне спектра при пропускании через него электрического тока. Под действием последнего каждый кристалл начинает излучать лучи в спектре RGB, а белый цвет является результатом их смешения. При изменении соотношения цветов получают оттенки белого света от теплого до холодного.


Если говорить о современных светодиодных лампах, то они состоят из следующих элементов:

  • Плата с диодами
  • Драйвер для выпрямления тока
  • Радиатор для отвода тепла
  • Цоколь (Е27, Е14, Е40, GU10, GU5.3 и др.)
  • Колба (традиционной формы, в виде свечи, шара, эллипса, «кукурузы»)
  • Держатели (нижний и верхний)

Преимущества и недостатки светодиодного освещения

Как и другие популярные источники освещения – традиционные и люминесцентные – они тоже имеют достоинства и недостатки. К преимуществам LED светильников относят следующие характеристики:

  • Срок службы. Они способны работать до 100 000 ч. У лампы накаливания этот показатель составляет до 1 000 ч, у галогенной – до 4 000 ч, у люминесцентной – до 10 000 ч.
  • Экономное потребление энергии. Они расходуют в среднем в 7 раз меньше электричества, чем лампа накаливания, в 2 раза меньше люминесцентной и в 4 раза меньше галогенной при условии, что они дают одинаковую по освещенность помещения.
  • Параметры светоотдачи. Мощность светового потока в них составляет 50-100 лм на 1 Вт. У галогенных эта характеристика составляет до 22 лм, у люминесцентных – до 60 Вт, у ламп накаливания – до 17 лм. В трех последних 40-90 % мощности тратится на нагрев корпуса.
  • Экологичность. В составе LED-лампы отсутствуют токсичные компоненты. Лампы накаливания и галогенные не претендуют на экологичность из-за того объема энергопотребления, которое тратится «впустую». Люминесцентные содержат пары ртути и требуют соблюдения выполнения строгих правил утилизации, утвержденных на законодательном уровне.
  • Запас прочности конструкции. Лампы накаливания и галогенные легко разбиваются при падении с высоты до 1 м и легком механическом воздействии. А сильная вибрация приведет к тому, что в них порвутся нити накаливания. Колбы люминесцентных лампы более прочные, но разбивать их нежелательно из-за потенциального вреда для здоровья. Самый прочный корпус у LED-ламп, так как колба – самый хрупкий элемент конструкции – изготовлена из пластика.
  • Естественный свет. Ближайший к нему спектр дают светодиоды. Их индекс цветопередачи составляет 80-85 единиц, в то время как у естественного солнечного освещения – 100 единиц (абсолютное значение). Среди остальных решений к этой характеристике приближаются только люминесцентные лампы с их 60-65 единицами.

Светодиодные источники света не нуждаются в регулярном техническом обслуживании и подходят для освещения влажных и пыльных помещений. На их срок службы не влияет частое включение и отключение питания, в отличие от галогенных, люминесцентных и ламп накаливания.

С момента появления на рынке источники света на основе светодиодов непрерывно дешевеют, но до сих пор остаются дорогими на фоне альтернативных решений. Это является их главным и единственным недостатком. Но если учитывать срок службы и уменьшенное потребление энергии, установка LED-освещения будет предпочтительнее с экономической точки зрения.

Характеристики светодиодов

Рабочий ток (мА, миллиамперы)

Светодиодные элементы работают от 10-100 мA и более. Чем мощнее диод, тем выше сила тока ему требуется, но тем больше вероятность перегорания светодиода. Для выпрямления характеристики силы тока используют драйверы. Чем более точно они работают, тем дольше прослужит диод.

Напряжение (В, вольты)

Зависит от полупроводников и других химических элементов, использованных при изготовлении LED-элемента. Их качественные и количественные характеристики напрямую влияют на цвет свечения.

Мощность (Вт, ватты)

Определяется силой тока и напряжением. Чем выше мощность, тем сильнее нагревается светодиод, но тем быстрее он выходит из строя. Чтобы не допустить подобного развития событий, их принудительно охлаждают, устанавливая радиаторы из алюминия или других материалов с похожими характеристиками.

Цветовая температура (К, Кельвин)

Она зависит от материалов изготовления диода. Температура определяет оттенок свечения светодиода. Он может теплым желтым (1 800 – 3 500 К), нейтрально белым (3 600 – 5 000 К) или голубовато-холодным (5 100 К и выше).

Световой поток (лк, люксы)

Определяет интенсивность освещения. Означает, какое количество люмен (единиц светового потока) приходится на единицу мощности, равную 1 Вт.

Угол рассеивания (°, градус)

Он зависит от характеристик рассеивающей линзы. Для одного диода угол рассеивания составляет от 50 до 120 °. Если требуется акцентное (точечное) освещение, используют собирательную линзу. Если угол рассеивания требуется увеличить до 270-360°, изготавливают модульные конструкции.

Сложности с выбором светодиодных светильников?

Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для освещения вашего объекта. Это БЕСПЛАТНО — еще до покупки и заключения договора, вы сможете узнать: «Сколько и какие светильники подойдут?», «Сколько это будет стоить?», «Как это будет выглядеть?» и даже «Сколько будет наматывать счетчик?».

Подробнее об этом

Как светодиодное освещение помогает экономить?

Мы рассмотрели, насколько выгоднее светодиодные решения на фоне галогенных, люминесцентных и ламп накаливания. Главные плюсы LED в экономическом плане определяются их сроком службы и уменьшенным потреблением энергии. Предлагаем убедиться в этом на примере.

Световой поток Светодиодная лампа Энергосберегающая лампа Лампа накаливания
50 лм. 1 вт. 4 вт. 20 вт.
100 лм. 2 вт. 5 вт. 25 вт.
100-200 лм. 2,5-3 вт. 6-7 вт. 30-35 вт.
300 лм. 4 вт. 8-9 вт. 40 вт.
400 лм. 5 вт. 10 вт. 50 вт.

Возьмем популярную лампу накаливания на 60 Вт. Ближайшей к ней по характеристикам мощности будет светодиодная лампа на 9 Вт. Здесь видна семикратная экономия потребляемой энергии, что отразится на счетах за потребленное электричество. Добавляем к этому преимущество в светоотдаче (78 лм/Вт против 13 лм/Вт) и срок службы, который отличается в 50-100 раз (до 100 000 часов непрерывной работы против 1 000 часов). Отнимаем необходимость в специальной утилизации (для предприятий это не бесплатная услуга) и потребность в замене ламп в результате повреждения – и на выходе получаем экономически обоснованное решение.

Виды светодиодного освещения

Квартирное


Такие лампы устанавливают в люстры, настольные светильники, бра и точечные источники освещения. Их покупают в комплекте со светильниками или отдельно, с целью перейти на экономное потребление электроэнергии.

Офисное


Для офисов и кабинетов светодиоды используются в составе встраиваемых или потолочных накладных светильников. Они дают равномерный рассеянный световой поток со схожими характеристиками на каждом рабочем месте.

Торговое

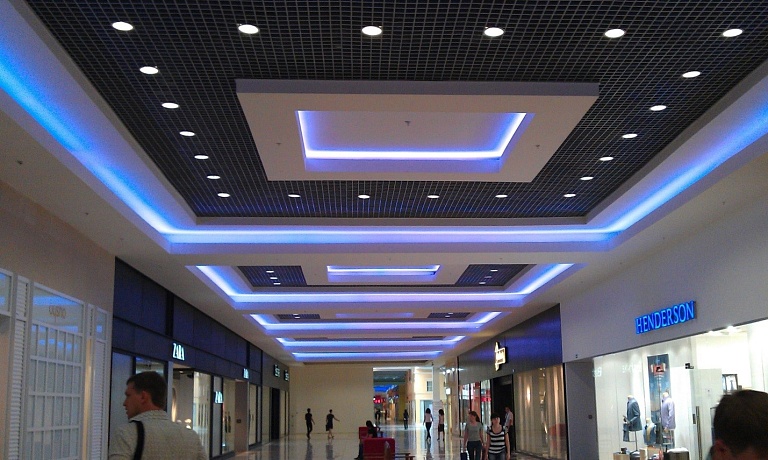

В этом случае светодиодное освещение играет важную роль в получении прибыли от продаж, так как представляет товар в удачном ракурсе. С этой целью устанавливают светильники-даунлайты, карданные и модульные модели, трековые на шинопроводе и другие виды.

Промышленное


Светодиоды используют в производственных цехах, на складских комплексах, животноводческих фермах. Такие источники света способны выдерживать агрессивные условия эксплуатации: температуру более 35 ° и влажность более 80 %, чрезмерное запыление, регулярное механическое воздействие.

Аварийное


Как запасной вариант, при отключении основного освещения, используют светодиодные светильники на промышленных объектах, в медицинских и развлекательных учреждениях, в торговых сетях. Есть полностью автономные модели и те, которые предназначены для подключения к централизованному электропитанию. Также выделяют категорию эвакуационных аварийных светильников, которые указывают выходные пути в экстренных ситуациях (например, при срабатывании пожарной сигнализации).

Консольное (уличное) и архитектурное

Уличные и архитектурные светильники со светодиодами устанавливают на трассах и городских улицах, парках и вдоль пешеходных дорожек.


LED-элементы в составе лент и отдельных источников освещения используют для подсветки фасадов зданий и скульптур. Для получения различных эффектов применяют оптические системы, отражатели, светильники с углом рассеивания до 180 °. Для выделения архитектурных объектов прибегают к гирляндам, а медиафасады, изготовленные на основе модульных сеток, используют для трансляции рекламы и другого контента.

Прожекторное


Светодиоды являются составными элементами современных прожекторов – приборов дальнего действия с большим охватом: спорткомплексов, паркингов, вокзалов. Количество LED-элементов в них составляет от 30 и более, а мощность варьируется от 20 до 100 Вт. Так достигается высокая концентрация светового потока, позволяющая визуально выделить объекты, расположенные на расстоянии в десятках метров.

Выводы: какое оно, светодиодное освещение?

По основным характеристикам – сроку службы, экономичности, экологичности и параметрам светоотдачи – светодиодное освещение превосходит люминесцентное, галогенное и накаливания. Диоды становятся дешевле в производстве, совершенствуются их конструктивные элементы и одновременно с этим увеличивается популярность. Можно уверенно утверждать: за светодиодными источниками – будущее.

Светодиодное освещение — теория и применение светодиодов

Advertisements

Админ.

Можно ли сказать, что светодиодное освещение вытесняет или хотя бы заменяет другие, традиционные типы освещения? Однозначно, нельзя. Причин несколько — высокая цена, масса недостатков, спорные пользовательские характеристики и отсутствие законодательных норм и правил.

Теория светодиодное освещение

Прежде всего, разберемся с теорией светодиодного освещения. Источником света светодиодного освещения является светодиод.

Фото светодиодаподключение светодиода

Светодиод имеет несколько названий, одно из них, наиболее правильно его характеризует. Светодиод это светоизлучающий диод (СИД).

Физика процесса, основана на выделении фотонов электронами диодов при прохождении p-n перехода. То есть, при определенных физических характеристиках p-n перехода, диод начинает излучать в определенном диапазоне спектра.

Стоит отметить, что для освещения используют диоды, излучающие не только в видимой части спектра, но и диоды, излучающие в ультрафиолетовом спектре. Такие диоды покрывают специальным люминофором, который светиться при выделении диодом ультрафиолетового излучения.

Один из крупнейших производителей мощных полупроводниковых светодиодов является компания Cree Inc. Производят они не только светодиоды, но и другие электронные компоненты. Чтобы cree купить, лучше обратиться в компанию специализирующейся на поставке отечественной и зарубежной измерительной техники и электронных компонентов. Это обезопасит от некачественной покупки и долгих ожиданий.

История светодиода

Первый светодиод был изготовлен в 1962 году, в Иллинойском университете, они излучали красный свет низкой интенсивности.

Отмечу, что полупроводниковый прибор диод, был известен ранее 60-х годов прошлого века. Обычный диод не излучает в видимом диапазоне. Видимое излучение начинается при определенной толщине p-n перехода диода и определенных материалах, из которых изготовлены слои p-n перехода.

светодиод

Цвет видимого излучения (длина волны) зависит от применяемого в диоде материала полупроводника.

На фото видим красный светодиод.

До 90-х годов, светодиоды не находили применение в технологиях освещения, свет был тусклым и не годным для освещения. Только в 90-х годах, был изготовлен сверх яркий синий световой диод, годный для технологий освещения.

Примечательно, нет светодиодов излучающих белый свет. Чтобы добиться белого светодиодного излучения, используется следующие технологии:

  1. В паре с цветным светодиодом используется линза, на которую наносят различное люминофорное покрытие. Нанося на линзу голубого светодиода, желтое люминофорное покрытие, получаем белый свет светодиода.
  2. Второй способ получить белый свет от светодиода, называется RGB. Смысл очень прост. На единой плате размещаются красные, зеленые, синие светодиоды. Именно по этому, эту технологию называют Red-Green-Blue (RGB). Смешивание этих излучений на линзе светодиода, дает монохромный белый свет. Недостаток RGB метода, слабая цветопередача (индекс CRI).
  3. На диод, излучающий невидимое ультрафиолетовое излучение, наносят цветное люминофорное покрытие, получают свет различного цвета.

Светодиоды для освещения

Светодиоды нашли широкое применение не только в освещении. Всем знакомы светодиодные подсветки в мониторах и телевизорах. Тип этих светодиодов называется DIP и Superflux.  У них очень слабый световой поток и они не пригодны для освещения.

Для освещения используются следующие типы светодиодов:

  • SMD светодиоды (Surface Mounted Device). Эти светодиоды получили наибольшее распространение. Наиболее популярны типы светодиодов: SMD 5050, 5630, 5730, 3030, 3528, SMD 4014,  Маркировки SMD 3528, 5050, 5630, 5730 означают размер корпуса светодиода, 5050 это размер 5 на 5 мм.
  • Мощные светодиоды 10;20;30;50 и 100 вт. Имеют угол рассеивания 140˚ и выполняются на теплоотводящей платформе.
Мощные светодиоды
  • Светодиоды COB (Chip on Board). Новое поколение LED освещения, идущее на смену SMD светодиодам с 2014 года. По этой технологии несколько кристаллов размещаются на единой платформе, что позволяет эффективнее отводить тепло и получать большую световую отдачу.
Светодиоды COB

Примечание: Частое упоминание об отводе тепла требует пояснений. В отличие от традиционных ламп, светодиоды не излучают тепло, свет от них фактически холодный, а отдают тепло в p-n переход светодиода. Отсюда потребность, предпринимать шаги по отводу тепла при увеличении мощности светодиода.

Фото 10 ваттного светодиода.

Варианты освещения LED светильниками

Уличное LED освещение. Яркое, мощное освещение готовыми (в сборе) светильниками антивандального исполнения со светодиодами различного типа и высокой IP (степенью защиты корпуса).

Уличный LED светильник

LED лампы для дома и офиса. Лампы, идущие на смену лап накаливания, галогенных и люминесцентных ламп. Имеют стандартные винтовые цоколи E 14 и E27 и цоколи GU5.3, GU10. (читать статью: Типы цоколей светодиодных ламп: маркировка, обозначение, фото)

Фото лампочки LED, цоколиФото лампочки LED, корпуса

LED подсветка, декоративная. Более известна как светодиодная лента.

Лента светодиодная синяя (Blue)

Светодиодные прожектора.

Фото прожектора LED

Grow light освещения для подсветки растений.

Фото LED подсветки растений

Фонарики с LED светом.

LED фонарик

Вывод

Как видите на фото, благодаря компактности светодиодов, их можно «засунуть» в любой стандартный футляр ламп другого типа. Это технически упрощает переход на LED освещение. Однако, есть в светодиодном освещении и недостатки, которые тормозят их повсеместное внедрение:

  • Прежде всего, они очень дорогие;
  • Требуется отвод тепла для мощных светодиодов;
  • Пульсирующий свет светодиодов, плохо влияет на зрение.
  • Присутствие эффекта ослепления.

Именно по этому, светодиодное освещение, нашло широкое применение, как освещение декоративное в виде подсветок по потолку и полу, а также в рекламе и садоводстве.

LED светильники активно используются как подсветка лестницы. Они практически незаменимы в частных домах повышенной этажности. Проблема заключается в ночной подсветке лестниц. И здесь отличным решением могут стать LED светильники для лестниц Livolo. По внешнему виду это квадратный светильник небольших размеров, предназначенный для встраивания в стену около ступенек лестниц. По типу освещения это LED светильник, что по определению улучшает освещенность со снижением энергопотребления (их мощность около 1 Вт). Кроме этого, светильники для лестниц Livolo имеют встроенные датчики освещенности, что позволяет автоматизировать их ночное включение.

Кроме этого, светильники для лестниц Livolo имеют встроенные датчики освещенности, что позволяет автоматизировать их ночное включение. Наличие неожиданных, но очень современных и удобных функций характерны для электрооборудования компании Livolo.

Например, бесконтактные и сенсорные выключатели всех типов и диммеры не только украсят любое жилище, но и создадут современные условия для жизни. Интересны и актуальны радиоуправляемые выключатели освещения. Они могут обеспечить управление светом дома с пульта управления. Вдобавок, к функциональности, розетки и выключатели Livolo выполнены в изящном, современном дизайне, которые невозможно не оценить.

©Ehto.ru

Статьи раздела: Освещение

  • Дистанционное управление электрическими цепями дома: контактор нагрузки и реле освещения
  • Типы цоколей светодиодных ламп: маркировка, обозначение, фото
  • Что такое светодиодная лента: типы, характеристики и схемы подключения светодиодной ленты
  • Что такое светодиодная лампа — знакомство с устройством светодиодных ламп
  • Как подключить светодиодную ленту: схемы и нюансы подключения
  • Как подключать блоки питания LED подсветки — схемы подключения
  • Ниши со светодиодной подсветкой потолка: конструкции ниш для LED лент
  • Монтаж светодиодных лент: соединение, подключение, крепление
  • Люминесцентные лампы: описание, характеристики, типы, подключение в быту
  • ЭПРА и ЭмПРА. В чем отличия пускорегулирующих аппаратов



ОсвещениеLED лампы, LED освещение своими руками, LED светильники, освещение квартиры дома, светодиод принцип работы, светодиодные ленты подключить

Светодиодное освещение(LED).

Виды и Применение. Плюсы и минусы

Светодиодное освещение (LED) – освещение, получаемое от светодиодов, в свою очередь генерирующих свет в результате прохождения электрического тока через полупроводники.

Светодиодные источники света пользуются спросом благодаря экономичности  в плане потребления энергии и большому ресурсу. Так LED при потреблении 12 Вт, дает такое же количество света, как и лампа накаливания на 100 Вт. Их применение позволяет снизить расход энергии до уровня 12%, в сравнении с устаревшим традиционным освещением. Также LED на 8% экономичней, чем ранее популярные лампы экономки. На сегодня светодиодные источники света являются самыми выгодными в плане баланса между стоимостью самого оборудования и затрачиваемой энергии.

Светодиодное освещение представлено большим и разнообразным ассортиментом светодиодного оборудования. В его перечень входят ленты, лампы, прожекторы, люстры и светильники в сборе. При абсолютной несхожести по внешнему фактору, все они имеют одинаковую внутреннюю составляющую.

У всех них свет создается светодиодами. Их можно увидеть на светодиодной ленте, на лампочке, если снять ее колбу, сквозь стекло прожектора, за рассеивателем люстры.

Используемые в основе осветительных приборов светодиоды могут отличаться между собой по ряду параметров:
  • Мощность.
  • Напряжение.
  • Яркость.
  • Температура свечения.

Светодиоды для сетевого осветительного оборудования выпускаются под параметры напряжения 12-220В. Более слабые приборы встречаются на елочных гирляндах, фонариках.

Одним из самых важных параметров для LED освещения является световой поток. Этот параметр измеряется в Люменах. На упаковке со светодиодным оборудованием он записывается сокращенно Лм или Lm. Фактически этот параметр показывает, как много света выдает прибор. Чем больше Люмен, тем ярче и светлее вокруг такого LED прибора. К примеру, у светодиодной лампочки на 12-15 В яркость может составить 1200 Лм.

Температура свечения в свою очередь отображает оттенок свечения. Какой цвет у света. Этот параметр измеряется Кельвинами (К). Чем больше Кельвинов, тем белее свет.  Светодиоды имеют температуру свечения в диапазоне 2700К-6500К.

Температура 2700К воспринимается человеческим глазом как белый свет с красноватым оттенком. В таком диапазоне светят лампочки накаливания. Поднятие температуры до 3000К воспринимается уже как белый свет с желтоватым оттенком. Обычный белый свет имеет температуру 3500К. Если необходимо светодиодное освещение максимально соответствующее белому дневному свету, то следует использовать приборы с температурой свечения 5000-6000К. Все что выше имеет голубоватый оттенок. Считается, что он плохо действует на сетчатку глаз.

Преимущества и недостатки светодиодного освещения
LED освещение помимо экономической составляющей имеют еще ряд важных достоинств:
  • Низкий уровень нагрева.
  • Ресурс до 50 тыс. часов.
  • Механическая стойкость.
  • Простая утилизация.

Светодиодные осветительные приборы практически не нагреваются, по крайней мере до высоких температур, поэтому касание к ним во время работы не сопровождается ожогом. Это тоже позволяет их применять в люстрах и плафонах из пластика, который плавится от ламп накаливания. Очень мощные светодиодные приборы, к примеру, предназначенные для подсветки теплиц, все же нагреваются сильно. Для решения этой проблемы в их конструкции предусматривается охлаждающий радиатор, позволяющий это компенсировать.

Фактический ресурс почти любого светодиодного прибора согласно уверениям производителей составляет 50 тыс. часов. Это весьма много. В сравнении у лампочки накаливания средний ресурс 1 тыс. часов. При этом стоимость светодиодной лампы намного ниже, чем пятидесяти обычных. Несмотря на заверения в ресурс 50 тыс. часов, прослужить так долго могут только качественные лампы. Более дешевый ассортимент перегорает раньше. Случается это чаще всего по причине наличия слабого отводящего тепло радиатора.

Важным достоинством светодиодного освещения выступает его стойкость к ударам. Любой LED прибор не боится встряски. Он продолжит работать в любых условиях, главное наличие питания.

Лампа же накаливания, с которой принято сравнивать любой современный источник освещения, перегорает даже при легком колыхании в связи с неустойчивостью внутренней спирали.

Также нужно отметить простоту утилизации LED. Внутри ламп нет никакого опасного газа, кобла делается из пластика, поэтому перегоревшую лампочку можно просто выбросить в обычный мусорный контейнер.

Светодиодное освещение практически идеальное, за некоторым исключением. Светодиоды имеют малый угол рассеивания. Это требует определенного подхода при выборе ламп или другого оборудования, а также делает более строгим выбор места установки освещения. Важна его высота и угол наклона, что позволит полностью или частично устранить этот недостаток. В значительной мере решают проблему специальные рассеиватели света, позволяющие его рассредоточить, увеличив угол распространения. У ламп их функцию выполняет колба, но недостаточно эффективно. У прожекторов это делает покрывное стекло, а у светодиодной ленты специальный анодированный профиль с прозрачной крышкой в виде желоба.

Какое бывает светодиодное освещение
При желании установить LED освещение можно использовать разные варианты данного оборудования:
  • Лампы.
  • Ленты.
  • Точечные светильники.
  • Прожекторы.
  • Светильники.
  • Люстры.
  • Настольные лампы.
  • Торшеры.
Лампы на светодиодах

LED лампы оснащаются цоколем, что позволяет их закручивать или устанавливать в определенный тип патрона. Тот в свою очередь может являться частью люстры, настольной лампы, точечного светильника, прожектора. В это же время вместо LED  лампочки в них можно установить другой источник освещения.

Светодиодные лампы производятся во всех популярных форматах цоколя винтового и штыревого типа. Первые имеют в маркировке букву «Е». Штыревые цоколи маркируются с буквы «G».

Цоколь Е14 предназначен для установки в миниатюрный винтовой патрон. Обычно его используют в современных люстрах на много лампочек. Также его применяют в настенных бра и торшерах.

Цоколь Е27 имеет немного больший диаметр. До недавнего времени он считался самым распространенным для установки в большие люстры и настольные лампы. Лампы с таким цоколем на порядок крупнее, поэтому зачастую имеют более высокие параметры яркости.

GU5.3 это штыревой цоколь. Он обычно используется для встраиваемых светильников. Лампочка вставляется в патрон, как вилка в розетку. Достоинство таких цоколей в быстрой замене.

GU10 применяются в точечных светильниках. Лампочки с таким цоколем имеют малый захват, поэтому устанавливаются группами с определенным промежутком. Также лампы с GU10 применяют в кухонных вытяжках и т.п.

Лампы с цоколем G4 используются для установки в подсветки для картин и зеркал. Они имеют вид тонкого длинного цилиндра. Цоколь G9 имеет 2 коротких штыря длиной 9 мм. Подобные лампы применяются для декоративного освещения. Для основного света у них слишком низкая яркость.

Светодиодные ленты

Светодиодное освещение лентами является весьма распространенным. Их применяют в качестве досветки. Ленты монтируют под навесные кухонные шкафчики, на потолок. Она может использоваться как дополнительный источник света для основного, а также как второй альтернативный свет, применяемый как ночной.

Led ленты отличаются между собой по ряду параметров:
  • Напряжение.
  • Количество светодиодов на погонный метр.
  • Цвет света.

В продаже можно встретить Led ленту на 12 и 220В. Первая подразумевает применение в связке с блоком питания. Тот позволит преобразить электричество из сети переменного тока в 12В постоянного тока. Преимущество таких устройств в их безопасности. В случае повреждения контактов поражения от них током не несет опасности для жизни. Кроме этого лента на 12 В может отрезаться под любую длину, но с установленным шагом. Линии разреза ленты нарисованы на ней линией или пунктиром. Led на 220В включается в сеть напрямую. Они менее безопасные. Кроме этого они должны отрезаться кратно метру. Если отрезать ленту меньше или больше, то она не заработает.

Светодиодное освещение Led лентами может использоваться как единственное в помещении. Специально для этого производится лента с большим количеством светодиодов на погонный метр. Они располагаются вплотную в 2 ряда. Количество диодов у разных лент может составить 30, 60, 120, 144 шт. и более. Чем больше диодов, тем ярче свечение.

Также важным параметром ленты является цвет ее свечения. Он может быть белым, красным, синим, зеленым, желтым. Также бывает многоцветная так называемая RGB лента. Она управляется специальным контроллером, что позволяет переключать ее на разные цвета свечения.

Установка светодиодной ленты на поверхность выполняется приклеиванием. Для этого на ней может быть нанесена двусторонняя липкая лента. Если ее нет, то лента клеится на двусторонний скотч. Чтобы она охлаждалась, ее нужно клеить на специальный профиль из анодированного алюминия. Для более качественного рассеивания света на профиль монтируется рассеиватель.

Прожекторы, светильники, люстры

Также можно встретить светодиодное освещение в корпусе. Это готовый прибор с встроенными несъемными светодиодами. Если они перегорят, то проблема не решается просто заменой LED лампы. Приборы со встроенными светодиодами смотрятся изящнее аналогов под лампочки, но отличаются более высокой стоимостью. Однако они зачастую имеют дополнительное оборудование. Это может быть датчик движения у уличного прожектора, или ДУ пульт у люстры.

Похожие темы:
  • Светодиодные трубки. Виды и работа. Устройство. Плюсы и минусы
  • Уличные светодиодные экраны. Виды и применение. Особенности
  • Светодиодные панели. Виды и применение. Плюсы и минусы
  • Дюралайт. Виды и устройство. Работа и применение. Особенности

Применение светодиодного освещения

 С наглядными примерами применения светодиодного оборудования Вы можете ознакомиться на странице ПРОЕКТЫ, которые реализовала наша компания.

Так как интерес к светодиодам растет быстрее, чем территория их применения в светотехнике. Производители и потребители, продавцы и покупатели — все как будто замерли на старте, боясь отстать от других. И только дизайнеры уже вовсю пользуются уникальными возможностями светодиодов.

Давно прошло то время, когда светодиоды были интересны одним лишь ученым. Теперь светодиодная тема у всех на слуху. Говорят, за ними будущее.

Что такое светодиод?

Светодиод — это полупроводниковый прибор, преобразующий электрический ток непосредственно в световое излучение.

Где сегодня целесообразно применять светодиоды?

Светодиоды находят применение практически во всех областях светотехники.

Светодиоды оказываются незаменимы в дизайнерском освещении благодаря их чистому цвету, а также в светодинамических системах.

Выгодно же их применять там, где дорого обходится частое обслуживание, где необходимо жестко экономить электроэнергию и где высоки требования по электробезопасности.

В Москве в начале 2004 года была принята трехлетняя программа энергосберегающего освещения на базе светодиодных технологий. Координационный совет возглавил профессор Ю.Б. Айзенберг. Согласно этой программе предлагается использовать светодиоды в опытном строительстве, ЖКХ и других областях. Например, светодиодные светильники будут устанавливаться в подземных переходах, подъездах, на лифтовых площадках, то есть там, где не нужна большая освещенность, но требуется минимум обслуживания и энергозатрат, а также важна высокая вандалоустойчивость.

Область применения светодиодных прожекторов:
  • Подсветка зданий, домов и других объектов ЖКХ;
  • Освещение пешеходных переходов;
  • Освещение мостов и туннелей;
  • Аварийное энергосберегающее освещение;
  • Освещение охраняемых объектов;
  • Подсветка витрин и вывесок торговых центров и магазинов;
  • Подсветка рекламных щитов и баннеров.

Светодиодные прожекторы для уличного освещения имеют хорошую защиту от попадания в них воды, пыли или грязи (IP54…IP68), а также климатическое исполнение, позволяющее работать в температурном диапазоне до -50 .

.. +50 °С. Долгий срок службы данных светодиодных прожекторов (средний ресурс работы светодиодов до 10 лет при нормальных условиях работы) позволяет не задумываться о ежемесячной замене ламп и снизить затраты на их обслуживание, а низкое значение потребляемой электроэнергии (в 5..6 раз меньше чем у ламп накаливания), позволит снизить затраты на электроэнергию. Многочисленные преимущества светодиодных прожекторов перед традиционными источниками света, делают их наиболее перспективными для применения на сегодняшний день.

Сверхяркие светодиоды

С момента своего появления, светодиоды проделали длинный путь технологического развития. В последние годы, были разработаны яркие светодиоды в широком диапазоне цветов, который теперь включает белый. Это в свою очередь, открыло массу новых применений для светодиодов в качестве источника света со своей собственной нишей рынка, известной как «светодиоды высокой яркости

» (HB LEDs).

Для определения таких светодиодов также исполузуют термины «суперяркие светодиоды», «сверхъяркие светодиоды», «ультраяркие светодиоды» — это синонимы. Есть несколько способов идентифицировать светодиоды высокой яркости. Первый очень прост и интуитивен — светодиоды настолько яркие, что наблюдатель не может непосредственно смотреть на них, без раздражения глаз. Второй — более технически определен, основываясь на производственном процессе светодиодов.

Существует два типа светодиодов высокой яркости с использованием определенных полупроводниковых материалов.

  1. На основе AlInGaP создают красные, оранжевые, желтые и зеленые светодиоды высокой яркости.
  2. Другой материал — InGaN , позволяет создать синий, сине-зеленый, чистый зеленый и, совместно с желтым фосфором, белый цвет.

Простейший 5мм светодиод высокой яркости обеспечивает интенсивность света, по крайней мере, несколько сотен милликандел.

Область применения сверхярких светодиодов:

Область применений сверхъярких светодиодов, может быть условно разделена на две широкие категории, а именно:

  1. С использованием прямого света
  2. Освещение.

Прямой светодиодный свет используется для передачи информации, например в алфавитно-цифровых табло и полноцветных видео дисплеях, где светодиоды формируют пиксели дисплея. В сигнальных устройствах также используется прямой свет. Как пример, дорожные сигналы – светофоры и знаки, стоп-сигналы и индикаторы поворота транспортных средств.

В освещении, светодиод используется, чтобы осветить поверхность, пространство или объект, вместо того, чтобы быть видимым непосредственно. Примеры включают использование светодиодов в фонариках, интерьерную подсветку, освещение фасадов зданий, подсветку дисплеев и клавиш мобильных телефонов, освещение в автомобилях.

Перспективные применения сверхярких светодиодов:

Эффективность применения светодиодов растет, поскольку их стоимость непрерывно снижается, а новые технологические усовершенствования приводят к постоянному увеличению яркости светодиодов. В то время как сверхъяркие светодиоды, очевидно, продолжат свое проникновение на все их текущие рынки, новые прикладные области применения разовьются уже в ближайшие годы, хотя сегодня этот сегмент составляет приблизительно 5% от всего рынка сверхярких диодов.

Несколько примеров:

  • подсветка больших жидкокристаллических панелей,
  • головной свет автомобильных фар,
  • освещение натяжных потолков.

Действительно ли светодиоды заменят традиционные источники света общего применения, остается предметом для дебатов…

Светодиодное освещение

  • Вернуться на страницу «Светодиодное освещение»
  • Перейти в раздел «Приемущества светодиодного освещения»

Светодиодные светильники LEDEL

0 Корзина

8 (800) 100-30-30

8 (800) 100-30-30

Кабинет

0 Корзина

Все файлы Прайс-лист Ies-файлы

Комплексные решения на базе ассортимента LEDEL и FEREKS

Подробнее

L-pixel banner: Г60, Г30, К15

Мощность: 50 — 300 Вт

Световой поток: 7500 — 48000 лм

Модульная конструкция

Вес: от 1. 8 кг

Узнать больше

L-contour – для идеальных контуров

5 размеров

RGBW светодиоды

IP66

Кронштейны из нержавеющей стали

Узнать больше

L-fusion MG. Главный по геометрии!

Сборка в геометрические композиции

Угол 120° доступен по ТЗ

СТР в отделе продаж

L-park PILLAR: первый парковый

Анкерное крепление

Мощность: 20 — 40 Вт

IP66

Антивандальное исполнение — VP

Узнать больше

L-facade и L-facade x2: светильники для подсветки фасадов

Классическое решение

Мощность: 32 — 37 Вт

IP66

КСС Г22; Г38

Узнать больше

Серия L-industry II PRO

Мощность: 150-250 Вт

Световой поток: 19500 — 35000 лм

Драйвер: LEDEL

Крепление: подвесное/баннерное

Узнать больше

L-industry II архитектурный

Мощность: 52-112 Вт

Светодиоды Nichia

11 видов КСС

7 цветов свечения

Узнать больше

01 / 12

Автотрассы, тоннели и улицы

Комплексно проектируем системы освещения для автотрасс, тоннелей и улиц

Узнать больше

АЗС и нефтекомплексы

Узнать больше

Архитектурная подсветка

Главное требование к архитектурным светильникам – возможность в выгодном свете представить преимущества освещаемых объектов. Они подчеркивают величие изящество зданий, ландшафтов, арт-объектов, памятников, являются основным инструментом для создания неповторимого облика ночных городов.

Узнать больше

Логистические комплексы

Узнать больше

Наружное освещение

Узнать больше

Образовательные учреждения

Как показали результаты исследования московских школ, проведенного в рамках проекта программы развития ООН и Глобального экологического фонда, качество освещения в школах напрямую влияет не только на здоровье, но и на успеваемость детей.

Узнать больше

Освещение объектов ЖКХ

Освещение объектов ЖКХ должно отвечать множеству параметров, невнимание к которым может больно ударить по карману покупателя. Не стоит забывать, что помимо экономичности, светильники, используемые в сфере ЖКХ, должны быть защищены от актов вандализма и кражи. Этому важному нюансу мы уделили особое внимание.

Узнать больше

Офисы

Комплексно проектируем системы освещения для офисов и офисных центров

Узнать больше

Парки

Узнать больше

Промышленные помещения

Требования к освещению на промышленных объектах особенные. При проектировании необходимо учитывать требования СНиП, СанПиН, а также ведомственные строительные нормы. Большое количество промышленных светильников производится для помещений с тяжелыми условиями эксплуатации.

Инженеры LEDEL учли эти факторы при разработке продуктов для промышленных объектов и создали универсальные продукты, подходящие для самых непредсказуемых условий.

Узнать больше

Сельское хозяйство

Узнать больше

Спортивные сооружения

Создание рационального спортивного освещения является сложной и противоречивой задачей, требующей обеспечения оптимальных зрительных условий для спортсменов, зрителей и судей.

Узнать больше

Торговые центры

Один из важнейших факторов, который влияет на продажи в розничных торговых точках является освещение.

Узнать больше

Проекты

выполненные проекты в данной категории

Смотреть проекты

выполненные проекты в данной категории

Смотреть проекты

выполненные проекты в данной категории

Смотреть проекты

выполненные проекты в данной категории

Смотреть проекты

выполненные проекты в данной категории

Смотреть проекты

выполненные проекты в данной категории

Смотреть проекты

выполненные проекты в данной категории

Смотреть проекты

выполненные проекты в данной категории

Смотреть проекты

выполненные проекты в данной категории

Смотреть проекты

выполненные проекты в данной категории

Смотреть проекты

выполненные проекты в данной категории

Смотреть проекты

выполненные проекты в данной категории

Смотреть проекты

выполненные проекты в данной категории

Смотреть проекты

Узнать больше

Узнать больше

Узнать больше

Узнать больше

Узнать больше

Узнать больше

Узнать больше

Узнать больше

Узнать больше

Узнать больше

Узнать больше

Узнать больше

Узнать больше

Подпишитесь на нашу рассылку

Вы первыми узнаете о новинках и акциях, изменениях законодательства и наших мероприятиях

Подписываясь, вы соглашаетесь на обработку персональных данных
и получение информационных сообщений от компании LEDEL

разделение по классам и типам

В настоящее время светодиоды обрели широкую популярность. При этом четко разделить их по мощности, яркости свечения, области применения, форм-фактору и другим параметрам не представляется возможным, поскольку у каждого производителя своя классификация. Тем не менее, различные виды светодиодов можно объединить в классы по некоторым характерным признакам.

Содержание

  1. Индикаторные и осветительные LED
  2. Индикаторные LED
  3. DIP светодиоды
  4. Super Flux “Piranha”
  5. Straw Hat
  6. SMD светодиоды
  7. Осветительные LED
  8. Осветительные SMD LED
  9. COB светодиоды
  10. Filament LED
  11. Лазерные диоды
  12. Заключение

Индикаторные и осветительные LED

Чтобы яснее представлять, какие бывают светодиоды, их можно разделить на две большие группы: индикаторные и осветительные.

Индикаторные используются в основном в целях цветовой индикации, а также при подсветке дисплеев, приборных панелей и других приборов. То есть это светодиоды сравнительно небольшой мощности (до 0.2 Вт) с умеренной яркостью.

Осветительные LED используются при освещении помещений в составе светодиодных ламп и лент, в автомобильных фарах и везде, где требуется получить высокую интенсивность свечения. Мощность таких светодиодов может достигать десятков ватт.

Индикаторные LED

Индикаторные светодиоды, в свою очередь, можно разбить на несколько групп.

DIP светодиоды

Светодиоды этого типа представляют собой светоизлучающий кристалл в выводном корпусе, часто с выпуклой линзой. Типы корпусов: цилиндрические, диаметром 3, 4, 5, 8, 10… мм, и прямоугольные.

Выпускаются в очень широком диапазоне цветов – вплоть до ИК и УФ диапазонов. Могут быть как одноцветными, так и многоцветными (когда в одном корпусе сосредоточено несколько кристаллов разных цветов), — например, RGB.

Одним из недостатков этих LED можно отметить невысокий угол рассеяния светового потока: обычно не более 60⁰.

Super Flux “Piranha”

Конструктивно светодиоды Пиранья представляют собой сверхъяркие светодиоды в прямоугольном корпусе с четырьмя выводами. Такая конструкция позволяет надежно закрепить светодиод на плате.

Доступные разновидности: красный, зеленый, синий и три белых (различаются температурой свечения). Выпускаются в корпусах с линзой (3 и 5 мм) и без нее. Угол рассеяния варьируется в пределах от 40⁰ до 120⁰.

Область применения Piranha – подсветка автомобильных приборов, дневных ходовых огней, рекламных вывесок и т.д.

Straw Hat

Наряду с Piranha, большим углом рассеяния светового потока обладают светодиоды типа Straw Hat («соломенная шляпа»). Внешне они напоминают обычные цилиндрические двухвыводныне LED, но с меньшей высотой и увеличенным радиусом линзы, за что и получили свое название.

Излучающий кристалл в этих светодиодах расположен ближе к передней стенке линзы (не забудьте почитать про назначение линзы для светодиода), благодаря чему достигается угол рассеяния порядка 100-140⁰.

Выпускаются красные, синие, зеленые, желтые и белые LED. Благодаря способности создавать ненаправленное излучение, могут использоваться в декоративных целях, в качестве замены ламп аварийной тревоги и других местах, где требуется равномерная подсветка с низким энергопотреблением.

SMD светодиоды

Кроме выводных LED, выпускаются светодиоды типа SMD. Сюда следует отнести сверхъяркие цветные и белые светодиоды мощностью около 0.1 Вт в корпусе для поверхностного монтажа. Размеры корпусов обычно стандартные для любых элементов типа SMD: 0603, 0805, 1210 и т.д., где маркировка обозначает длину и ширину в сотых долях дюйма или в миллиметрах. При этом существуют как разновидности с выпуклой линзой, так и без нее.

Благодаря простоте монтажа, на основе этих LED выпускаются светодиодные ленты. Например, широкую известность в этой области приобрел светодиод Cree SMD 3528.

Осветительные LED

Эти светодиоды применяются при освещении помещений и улиц в составе фонарей, автомобильных фар, светодиодных лент и т.д. В связи с этим обладают большой мощностью, высокой интенсивностью излучения, и выпускаются только в белом цвете в корпусах для поверхностного монтажа.

Обычно производятся две разновидности, различающиеся цветовой температурой: cool white (холодный белый) и warm white (теплый белый).

Поскольку кристаллов, излучающих белый свет, в природе не существует, при производстве осветительных светодиодов прибегают к различным технологиям смешения трех базовых цветов (RGB). От способа их сложения зависит цветовая температура получаемого белого света.

Одним из способов получения белого свечения является покрытие излучающего кристалла тремя слоями люминофора, причем каждый слой отвечает за свой базовый цвет. Другой метод состоит в нанесении двух слоев люминофора на кристалл голубого цвета.

Осветительные SMD LED

Большинство осветительных светодиодов также выпускаются в корпусах SMD. В отличие от индикаторных, характеризуются большей мощностью и производятся только в белом цвете.

Стоит отметить, что некоторые осветительные LED небольшой мощности, например упомянутые выше SMD 3528, могут использоваться в качестве индикаторных, поэтому здесь разделение на типы довольно условное.

Основная область применения SMD – светодиодные ленты и лампы, переносные фонари, фары автотранспорта. При этом они дают довольно направленное излучение (порядка 100⁰-130⁰), поэтому при освещении больших территорий приходится использовать большое количество этих LED для равномерной засветки площади.

Конструктивно осветительные SMD представляют собой покрытый люминофором излучающий кристалл на теплоотводящей подложке, обычно медной или алюминиевой. Встречаются как разновидности с линзой, так и без нее.

COB светодиоды

Большое распространение получили светодиоды типа COB (Chip On Board, чип на плате). По сути, это интеграция большого количества (обычно несколько десятков) кристаллов SMD в одном корпусе, которые потом покрываются люминофором.

На картинке вверху показаны для сравнения Cree SMD 5050 (слева) и COB – матрица из 36 чипов (справа).

COB используются только для освещения. Их световой поток на порядок больше, чем у одиночных SMD. Однако следует учесть, что эти светодиоды не подойдут для создания узконаправленного излучения ввиду большого угла рассеяния светового потока. При этом создать абсолютно ненаправленное излучение тоже не получится – угол рассеяния светодиодов менее 180⁰.

Замечено, что некоторым людям неприятен спектр свечения светодиодов типа SMD или COB. Кроме того, недостаточное количество светодиодов при засветке больших площадей приводит к тому, что освещенность носит дискретный характер, то есть сильно освещенные участки чередуются со слабо освещенными. Это нужно учитывать при выборе осветительных LED.

Filament LED

Этот тип светодиодов также используется пока только для освещения. Широкое распространение получили в качестве декоративной подсветки помещений. Спектр свечения, в отличие от SMD и COB, гораздо приятнее человеческому глазу и напоминает свет лампы накаливания. При этом сохраняются все присущие LED достоинства: низкое энергопотребление и долгий срок службы.

В этом ролике демонстрируется сравнение декоративной лампы накаливания мощностью 40 Вт и лампы Filament на 4 Вт:
