Арочная крыша (Сводчатая). Применение и особенности

С расширением ассортимента строительных материалов возможностей по выбору типа кровельной конструкции стало значительно больше. В современных технологиях появились новые конструктивные решения, одно из которых – знакомая многим арочная крыша (ее иногда называют сводчатой).

Такой вариант кровли получил свое название из-за внешнего сходства с арочным сооружением, напоминающим обрезанную половинку классического цилиндра. Такие крыши относятся к сложным обтекаемым конструкциям, основная особенность которых – полное отсутствие каких-либо углов. Благодаря обтекаемой форме арочная крыша выгодно выделяется среди других видов кровель своей способностью противостоять ветровым нагрузкам.

Сводчатые конструкции, как правило, возводятся в сочетании с другими разновидностями кровельных сооружений. Они добавляются в качестве декоративного элемента и позволяют улучшить внешний вид основной кровли. В результате комплексного подхода к обустройству сложных сооружений получается оригинальное строение, имеющее полностью законченный вид.

Отметим также, что в частном домостроении описываемая конструкция может иметь не только традиционную симметричную, но и непривычную асимметричную форму.

Области применения сводчатых кровель

Арочная крыша традиционно возводится над объектами культурного, спортивного и хозяйственного назначения, к которым относятся следующие виды построек:

Складские сооружения и ангары.
Художественные галереи и музеи.
Оранжереи, бассейны и подобные им строения.
Спортивные сооружения, а также развлекательные и культурные центры.

Сегодня арочные конструкции широко применяются при возведении торговых комплексов и административных построек. Кроме того, нередки случаи, когда они используются в жилищном строительстве. Такие конструкции целесообразно применять для перекрытия строящихся объектов значительной закрываемой площади.

Арочная крыша – оптимальный вариант для общественных и коммерческих зданий (городских и районных администраций, банков и т. п.). В частном домостроении сводчатые конструкции из-за сложности монтажа используются крайне редко. В основном они обустраиваются над небольшими дачными или огородными постройками декоративного и хозяйственного плана. Это могут быть мансарды, крытые веранды, беседки и террасы, а также арочные теплицы и оранжереи.

Преимущества и недостатки сводчатых сооружений

К очевидным достоинствам арочных конструкций относят:

Неповторимость (уникальность) дизайна и внешняя привлекательность.
Возможность разместить под кровлей значительные по площади помещения (залы музеев, складские хозяйства и т. п.).
Прекрасные аэродинамические характеристики сводчатых сооружений (малая парусность и обтекаемость форм).
Хорошая совместимость с существующими архитектурными стилями.
Экономичность, объясняемая небольшими затратами на материалы и высокой скоростью монтажа типовых элементов кровли.

Добавим к этому, что арочная крыша не нуждается в регулярной очистке от снежных осадков в зимнее время. Только что выпавший снег сползает с ее овальных скатов под действием собственного веса.

Недостатки арочных конструкций проявляются в ограниченном выборе гибких материалов покрытий, а также в сложности сооружения и в неравномерном распределении нагрузок на несущие элементы (арки).

Особенности устройства сводчатых конструкций

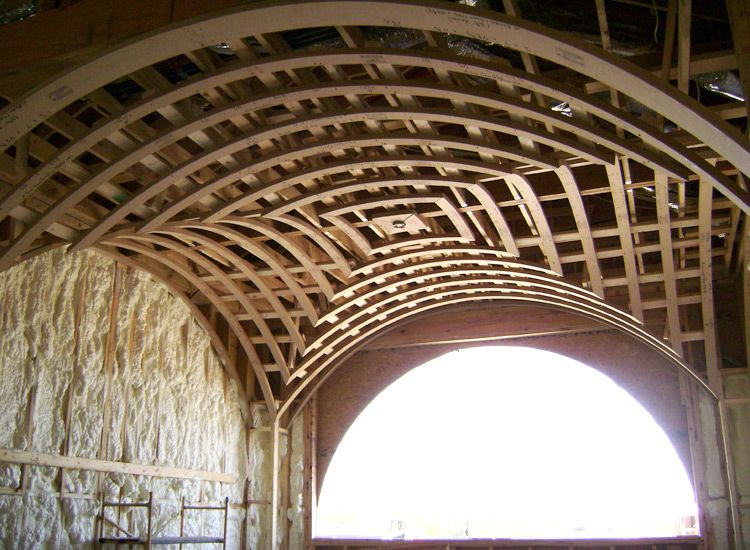

Арочная крыша имеет каркас, сооружаемый на основе вырезанных по лекалу ферм, напоминающих изогнутые дуги или арки. Последние изготавливаются либо из стальных (алюминиевых) заготовок, либо из древесины или армированного бетона. Сверху на каркас укладывается гибкий кровельный материал, принимающий форму выгнутых дуг.

На практике встречаются бескаркасные арочные крыши, нагрузки в которых распределяются непосредственно по материалу покрытия (их называют самонесущими конструкциями).

Такие кровли удобны тем, что при их монтаже не требуется дополнительных опор, благодаря чему площадь свободного пространства существенно увеличивается. Для изготовления этих конструкций потребуется тщательно рассчитать предельные нагрузки на фермы. Для повышения надежности и продления сроков службы каркасных сооружений потребуется грамотный подход к выбору материала опор и расчету несущей способности отдельных элементов.

Какие кровельные материалы подходят для сводчатой конструкции

При подготовке к строительству зданий, которые венчает арочная крыша, особое внимание уделяется выбору кровельного материала. Последний должен удовлетворять следующим эксплуатационным требованиям:

Быть гибким (пластичным), способным легко принимать форму арок.
Обладать достаточной прочностью и высокой сопротивляемостью к механическим нагрузкам.
Легко монтироваться и иметь привлекательный внешний вид.

Кроме того, заготовки кровельного покрытия должны быть доступными для рядового пользователя. При выборе материала, подходящего для заявленных целей, важно учитывать большое разнообразие современных изделий для закрытия кровли.

Характеристики кровельных изделий

Чтобы определиться с конкретным образцом кровельного материала – потребуется разобраться с техническими и эксплуатационными характеристиками предлагаемых покрытий. Основное внимание уделяется следующим показателям:

Рекомендуемые условия эксплуатации (для какого конкретного региона подходят).
Сопротивляемость внешним нагрузкам.
Физические свойства, определяющие долговечность конструкции.

Большое значение придается качеству приобретаемого материала и репутации производящей его фирмы (компании). Только после того, как изучены все характеристики элементов кровельного покрытия, а также получены гарантии его качества – можно остановить свой выбор на конкретном изделии.

Разновидности кровельного материала

При обустройстве кровель арочного типа применяются следующие виды защитных покрытий:

Сланец специальный кровельный.
Фальцевый материал.
Гибкая или композитная черепица.
Тростник.
Кровельные деревянные покрытия.
Цементно-песчаная и керамическая черепица.
Профильный лист.
Металлочерепица и стальные заготовки.

Сланец считается самым дорогим, но и наиболее привлекательным видом покрытия для арочных кровель.

Фальцевый в большинстве ситуаций удовлетворяет требованиям по защите кровельных конструкций. Такие поверхности допускается обустраивать при малых углах наклона скатов.

Гибкая черепица – это экономичный и прочный материал, отличающийся большим выбором различных исполнений и широкой цветовой гаммой. Ее композитный аналог заинтересует своим привлекательным внешним видом, сочетающимся с длительными эксплуатационными сроками.

Легкие тростниковые покрытия – это традиционное экзотическое решение, до сих пор не утратившее своей актуальности.

Древесные и жесткие черепичные покрытия

Арочная крыша, кровля которой изготавливается на основе древесных заготовок – сооружение с привлекательным видом и хорошими защитными свойствами. В сочетании с деревянным каркасом этот вариант более экономичен, но имеет один существенный недостаток. Это – ограниченная несущая способность, что вынуждает применять его для закрытия лишь небольших по площади сооружений.

Цементно-песчаные изделия отличаются долговечностью и универсальностью применения, а керамическая и металлическая черепица идеально подойдут для кровель в европейском стиле. Они монтируются в виде мелких заготовок в штучном исполнении, заметно повышающих трудоемкость монтажных работ.

Профильный лист – практичный и удобный в монтаже кровельный материал, выпускающихся в форме выгнутых заготовок определенного размера.

Алюминиевые и стальные листовые заготовки

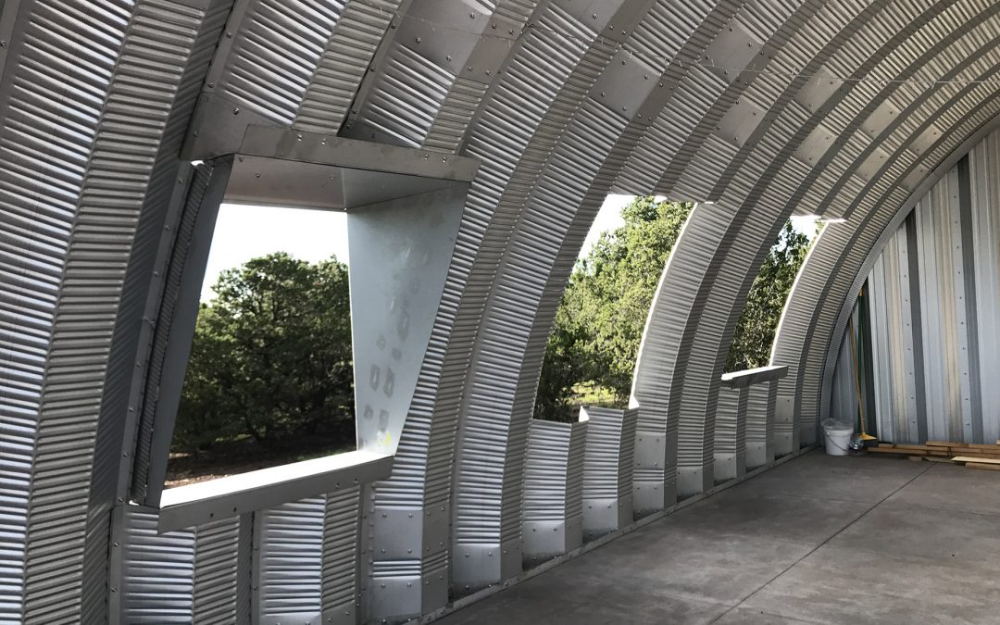

Материалы выпускаются в виде гибких заготовок, легко принимающих форму закрываемой поверхности. Особым спросом пользуются алюминиевые изделия, отличающиеся малым весом и простотой монтажа. При их применении возможность коррозийного разрушения кровли полностью исключается. Это позволяет рассчитывать на то, что они прослужат владельцу дома длительное время.

Единственный недостаток таких материалов для частного дома – сравнительно высокая стоимость, не всегда доступная рядовым пользователям.

Еще один вариант прочного кровельного покрытия – легко выгибаемые стальные листы с заранее рассчитанными размерами заготовок. Этот материал отличается значительным весом и может применяться только на прочных каркасных основаниях. Кроме того, сооружение с кровлей из стальных листов должно иметь надежный и прочный фундамент, выдерживающий значительные нагрузки.

Арка покрытия с затяжкой

Авторы патента:

Канчели Н.В.

Кельман М.И.

Титов А.В.

Аляутдинова Н.В.

E04B1/32 — арочные строительные конструкции; сводчатые строительные конструкции; складные конструкции (сводчатые крыши E04B 7/08)

Изобретение относится к строительству. Технический результат изобретения заключается в уменьшении деформативности и увеличении устойчивости конструкции. Арка покрытия с затяжкой, состоящего из арки и затяжки, соединенной в пролете с аркой связями. Отличительная особенность конструкции заключается в том, что затяжку выполняют полигонального очертания с шарнирами в местах ее перегибов, которые соединяют с аркой стержнями, образующими V-образные консоли, защемленные в арке. Изгибная жесткость этих консолей в плоскости арки близка или равна ее изгибной жесткости. Предложенное решение позволяет существенно уменьшить деформативность и повысить устойчивость конструкции при действии на нее несимметричных (односторонних) снеговых, а также кососимметричных ветровых нагрузок. Дополнительное уменьшение деформативности конструкции достигается путем ее предварительного напряжения в процессе возведения. С этой целью соединяющую арку с затяжкой стержни, либо затяжка выполняются регулируемыми по длине. Путем изменения в процессе возведения конструкции длин соединительных стержней или затяжки создают внутренние усилия предварительного напряжения. 1 з.п. ф-лы, 5 ил.

Изобретение относится к области строительства и может быть использовано при возведении покрытий зданий и сооружений преимущественно с большими пролетами.

Широко известны арочные конструкции покрытий зданий и сооружений, в которых распор арки воспринимается затяжкой обычно прямолинейного очертания. Для исключения провеса затяжки в пролете ее крепят к арке с помощью подвесок. Недостатком такой конструкции арки является ее малая устойчивость, а также большая деформативность при действии односторонних (например, снеговых), а также кососимметричных ветровых нагрузок. С целью уменьшения деформативности и повышения устойчивости арки при действии односторонних и несимметричных нагрузок применяют различные типы жестких связей затяжки с аркой: стержневые треугольные решетки, а также сплошные стенки. В результате этого собственно арочная конструкция превращается в арочную ферму. Однако, в ряде случаев подобные конструкции арок неприемлемы по архитектурным соображениям, поскольку наличие решетки и, тем более, сплошной стенки загромождает интерьер дополнительными элементами в особенности, когда покрытие выполняют светопрозрачным. Таким образом, проблема уменьшения деформативности арочных конструкций покрытий при минимальном количестве дополнительных элементов является актуальной.

Прототипом изобретения является конструкция арки покрытия с прямолинейной затяжкой, соединенной с аркой подвесками (Справочник проектировщика. Металлические конструкции, п/р Н.П.Мельникова стр.319, рис.18,5. Покрытие спортивного зала стадиона им. В.И.Ленина в Лужниках). Недостатком этой конструкции является ее малая устойчивость, а также большая деформативность при действии односторонних нагрузок.

Целью изобретения является существенное уменьшение деформативности и увеличение устойчивости конструкции. Достигается это тем, что затяжку выполняют полигонального очертания с шарнирами в местах ее перегиба, которые соединяют стержнями с аркой. Эти соединительные стержни образуют V-образные консоли, защемленные в арке, изгибная жесткость которых в плоскости арки близка или равна изгибной жесткости арки. Требуемый эффект достигается тем, что при действии на арку односторонней нагрузки в местах соединения консолей с аркой возникают изгибающие моменты, уменьшающие деформативность и повышающие устойчивость конструкции.

Дополнительное уменьшение деформативности конструкции достигается путем ее предварительного напряжения в процессе возведения. С этой целью соединяющие арку с затяжкой стержни, либо затяжка выполняются регулируемыми по длине. Путем изменения в процессе возведения конструкции длин соединительных стержней (увеличением длины) или затяжки (уменьшением длины) создают внутренние усилия предварительного напряжения, что уменьшает деформативность конструкции.

На фиг. 1 показана конструкция арки с затяжкой; на фиг.2 показана расчетная схема конструкция и эпюры ее деформаций; на фиг. 3 показан узел А на фиг. 1; на фиг. 4 показан узел соединения затяжки с аркой на опоре; на фиг. 5 показана схема арки с одной V-образной консолью.

На фиг. 1 показана арка 1 покрытия с затяжкой 2, имеющей поигональное очертание, с шарнирами 3 в местах ее перегибов. К затяжке в местах перегибов закреплены жесткие консоли 4 V-образной формы, противоположные концы которых закреплены в арке. Такое конструктивное решение позволяет существенно увеличить изгибную жесткость арки в ее плоскости при действии на нее несимметричных (односторонних) снеговых, а также кососимметричных ветровых нагрузок. На фиг. 2 показана расчетная схема арки с затяжкой, на которую действует односторонняя вертикальная нагрузка g. Здесь изгиб упругой линии арки при отсутствии жестких консолей показан пунктирной линией с одной волной синусоиды в пролете. Упругая линия арки с жесткими консолями имеет вид показанной сплошной линией с двумя синусоидальными волнами. Поэтому устойчивость арки при деформациях в ее плоскости существенно увеличивается (примерно в 1,5 раза).

Изгибная жесткость арки предложенной конструкции может быть увеличена путем предварительного напряжения конструкции. На фиг. 3 показана конструкция жесткой консоли 4, позволяющая осуществлять преднапряжение конструкции арки в процессе ее возведения. Здесь V-образная консоль состоит из стержней 5 трубчатого сечения, прикрепленных к верхнему поясу 1 и к затяжке 2. Стержни 5 разрезаны в пролете и вставлены один в другой с нахлесткой. После монтажной сборки конструкции величину нахлестки уменьшают с помощью, например домкратов. В результате этого длины L ветвей V-образной консоли увеличивают и в конструкции возникают необходимые внутренние усилия предварительного напряжения. В этом состоянии длины соединительных стержней 5 фиксируются путем, например сварных швов 6, болтами, либо иным способом.

Предварительное напряжение конструкции возможно производить с помощью и других конструктивных решений. Выбор того или иного способа зависит от конкретных условий строительства, величины пролета. Например, на фиг. 4 показана конструкция опорного узла арки с затяжкой и устройством для регулирования ее длины. Здесь затяжка 2 крепится к арке 1 с помощью гайки 7, что позволяет регулировать длину затяжки и производить преднапряжение конструкции в процессе ее возведения путем уменьшения длины затяжки. Поставленная цель достигается тем, что преднапряжение арки увеличивает зону упругих деформаций сечения арки в местах максимальных изгибающих моментов от внешних нагрузок.

В зависимости от конкретных условий проектирования количество V-образных консолей может быть различным. На фиг. 5 показана схема арки покрытия с одной консолью 4, расположенной в середине пролета.

Формула изобретения

1. Арка покрытия с затяжкой, состоящего из арки и затяжки, соединенной в пролете с аркой связями, отличающаяся тем, что затяжку выполняют полигонального очертания с шарнирами в местах ее перегибов, соединенной с аркой стержнями, образующими V-образные консоли, защемленные в арке, при этом изгибная жесткость консолей в плоскости арки близка или равна ее изгибной жесткости.

2. Арка по п. 1, отличающаяся тем, что соединяющие арку с затяжкой стержни или затяжку выполняют регулируемыми по длине, изменением величин которых создают внутренние усилия предварительного напряжения конструкции в процессе ее возведения.

РИСУНКИ

Рисунок 1, Рисунок 2, Рисунок 3, Рисунок 4, Рисунок 5

Похожие патенты:

Сборно-разборная строительная оболочка // 2116409

Изобретение относится к строительству, а именно к купольным светонепроницаемым покрытиям, и может быть использовано для возведения выставочных павильонов и т. п

Способ возведения сводчатого сооружения здания // 2112847

Изобретение относится к строительству, в частности к способу возведения сводчатых покрытий зданий и сооружений, в том числе возводимых при реконструкции зданий

Сводчатое сооружение зданий // 2112846

Изобретение относится к строительству, в частности к конструкциям сводчатых покрытий зданий и сооружений, в том числе возводимых при реконструкции

Стыковое соединение панелей // 2112844

Изобретение относится к области строительства и может быть использовано в пространственных покрытиях здании различного назначения

Большепролетное сооружение // 2106458

Изобретение относится к строительству большепролетных сооружений и может быть использовано при строительстве и реконструкции больших крытых залов, преимущественно зрелищных и спортивных

Арочное здание // 2105105

Изобретение относится к области строительства, к конструкциям облегченных арочных зданий

Способ монтажа блока сборного сводчатого сооружения // 2103450

Искусственный оазис // 2102564

Изобретение относится к капитальному строительству промышленных и общественных зданий и сооружений, в частности к большепролетным пространственным покрытиям

Купольное сооружение // 2100549

Изобретение относится к строительству наземных или заглубленных купольных сооружений и может быть использовано при строительстве указанных сооружений в зонах с возможным воздействием взрывов при авариях и катастрофах

Анкерная деталь для крепления арок из однотипных секций к фундаменту // 2099481

Изобретение относится к области строительства, к конструкциям облегченных арочных конструкций — зданий

Многогранная сфероидальная конструкция // 2122080

Изобретение относится к строительству и предназначено для возведения сфероидальных куполов и конструкций

Здание, преимущественно торговый павильон // 2127350

Изобретение относится к области строительства и может быть использовано при возведении двухэтажных торговых арочных павильонов

Покрытие // 2132913

Изобретение относится к гражданскому и промышленному строительству и строительной индустрии для изготовления вантового покрытия любой формы и перекрытия любых пролетов

Арочная конструкция (варианты) и способ ее сборки (варианты) // 2139395

Изобретение относится к области строительства, в частности к изогнутой сетчатой арочной конструкции, а также ее сборки при помощи соединения вставками и крюками

Узел соединения элементов стержневой оболочки // 2149959

Изобретение относится к строительству и может быть использовано при сооружении покрытий крытых автостоянок, рынков, выставочных павильонов в виде сферических стержневых оболочек

Арочная конструкция // 2154715

Изобретение относится к области строительства, точнее к строительным конструкциям, и предназначено преимущественно для сооружения особо легких помещений преимущественно временного пребывания людей, а также помещений, имеющих характер производственных в широком спектре назначения, как-то: теплиц, складов, хранилищ, животноводческих и тому подобных помещений

Способ изготовления напряженно-армированного купольного перекрытия // 2160345

Изобретение относится к строительству и может быть использовано преимущественно для большепролетных перекрытий зданий и сооружений, в частности в производстве монолитных железобетонных купольных перекрытий

Способ возведения зданий криволинейной формы // 2161227

Изобретение относится к области строительства, в частности к способам возведения зданий криволинейной формы

Пространственное ячеистое купольное покрытие // 2162921

Изобретение относится к области строительства, в частности к возведению купольных покрытий зданий и сооружений различного функционального назначения

Теплица // 2172582

Изобретение относится к сельскому хозяйству, а именно к устройствам защищенного грунта для выращивания растений для небольших фермерских, садоводческих и приусадебных хозяйств

Арочная конструкция — Большая Энциклопедия Нефти и Газа, статья, страница 4

Cтраница 4

Температура орошающей кислоты 95 С, в верхней части аппарата расположена решетка из кирпичных сводов арочной конструкции с насадкой кольцами Рашига для улавливания брызг, крышка башни из кислотоупорного бетона. [46]

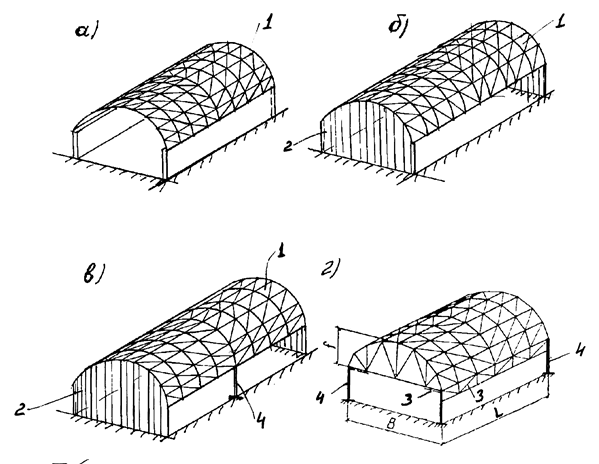

Железобетонные и армоцементные своды-оболочки служат одновременно несущими и ограждающими конструкциями, что выгодно отличает их от арочных конструкций, требующих устройства отдельного криволинейного ограждения. Для сооружения сводов применяют панели КЖС ( их опирают непосредственно на фундамент), а также армоцементные панели-оболочки двоякой кривизны. Продольный стык между панелями выполняют монолитным или сухим, а затем проклеивают стеклотканью и покрывают битумно-латексной эмульсией. [47]

Конструкция и напряженное состояние узла сплошной рамы. [48]

Трехшарнирные арки не имеют преимуществ по сравнению с двух-шарнирными, так как их статическая определимость при достаточной деформативности арочных конструкций существенного значения не имеет. Наличие же ключевого шарнира осложняет конструкцию самих арок и устройство кровельного покрытия. [49]

По сравнению с конструкциями, где применяется плоская кровля ( бетонная или деревянная), требующая массивных поддерживающих элементов, арочная конструкция значительно более экономична как по расходу материалов, так и по стоимости. Переоценить применение этого типа конструкций для заглубленных зданий невозможно, необходимо только найти возможности для более широкого использования таких конструкций, какие были применены для Кларк-Нельсон — Хаус. [50]

Кислотная коробка сернокислотной башни. [51]

Крышку для этой башни нужно изготовлять из неармированного к / у бетона; для опоры, удерживающей насадку из колец, разработана арочная конструкция. На рис. 35 показан общий вид башни, а на рис. 36-крышка башни из неармированного к / у бетона. [52]

Все, сказанное о В. Г. Шухове как об инженере с безукоризненным чувством работы конструкции и способности находить самые простые и экономичные решения, проявляется и в его арочных конструкциях. В данном случае под арочными конструкциями подразумеваются как плоские конструкции в виде арок, усиленных системой стержневых элементов-тяг, так и пространственные конструкции в виде сводов с аналогичной системой тяг. Известно, что расчет сводчатых конструкций выполняют аналогично расчету арок. [53]

Опыт показал, что в условиях, когда необходимо быстро смонтировать инвентарное здание многоцелевого назначения ( торговый павильон, хранилище, ремонтную мастерскую и т.п.) наиболее эффективны бескаркасные арочные конструкции, применение которых позволяет сократить сроки, трудоемкость и стоимость возведения зданий. [54]

Опора под насадку может быть трех типов: 1) столбы, подко-лосниковые балки и колосники из андезитового камня; 2) столбы из кислотоупорного кирпича, подколосниковые балки и колосники из андезитового камня; 3) колосниковая опора из кислотоупорного кирпича арочной конструкции. [55]

Рассматривается арочная конструкция в форме половины кругового цилиндра, опирающаяся на гладкое жесткое основание. [56]

Наличие сверху арочной конструкции указывает на то, что нижнего растянутого пояса было недостаточно для обеспечения несущей способности моста. [57]

Находят применение двухшарнирные, трехшарнирные и бесшарнирные системы арок. Наиболее распространенными из арочных конструкций являются сборные двухшарнирные арки с затяжкой. [58]

Блоки малогабаритных полиспастов имеют вместо вращающихся роликов большого диаметра кассеты из роликов малого диаметра. Кассета выполняется в виде арочной конструкции, состоящей из нескольких щек с расположенными между ними роликами малого диаметра. Высота малогабаритного блока ( обоймы) меньше на величину нижней нерабочей части обычного блока, поэтому малогабаритные полиспасты имеют большую высоту подъема груза по сравнению с крупногабаритными полиспастами. [59]

Газовая коробка башен защищается кислотоупорной керамической плиткой и кислотоупорным кирпичом без рулонного подслоя; ввиду высокой температуры входящих газов возможность конденсации кислоты исключается.

Опоры под насадку выполняются арочной конструкции из кислотоупорного кирпича. Такие опоры успешно работают на ряде заводов в сернокислотных башнях контактного производства серной кислоты. Крышки башни и газовой коробки выполняются из кислотоупорного бетона с расположением стальных несущих конструкций ( двутавровых балок) вне основной массы бетона. [60]

Страницы: 1 2 3 4

15 Прекрасные примеры сводчатых потолков в истории — RTF

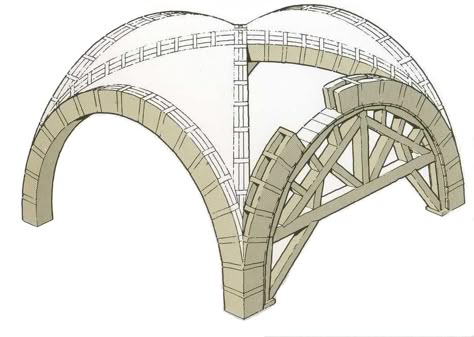

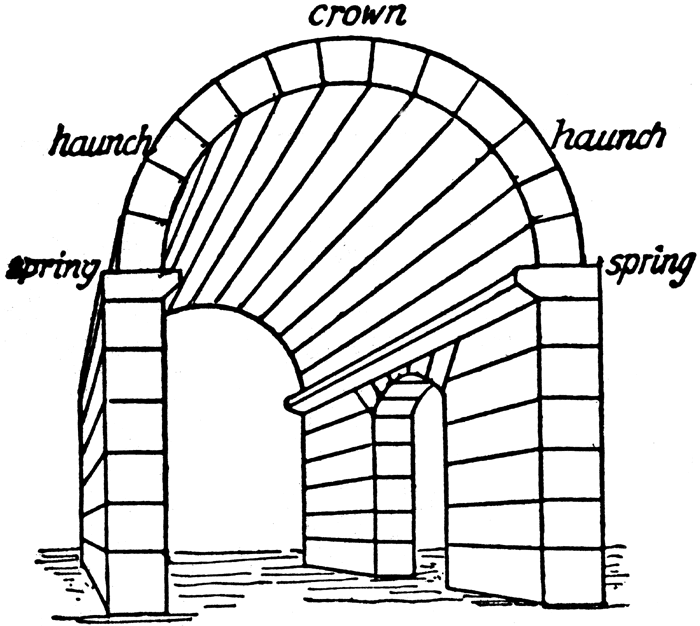

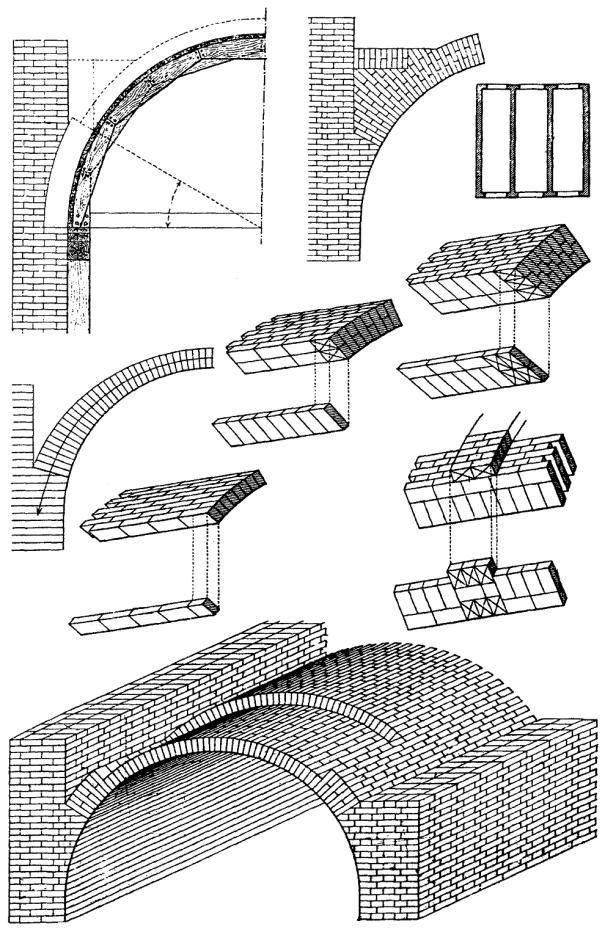

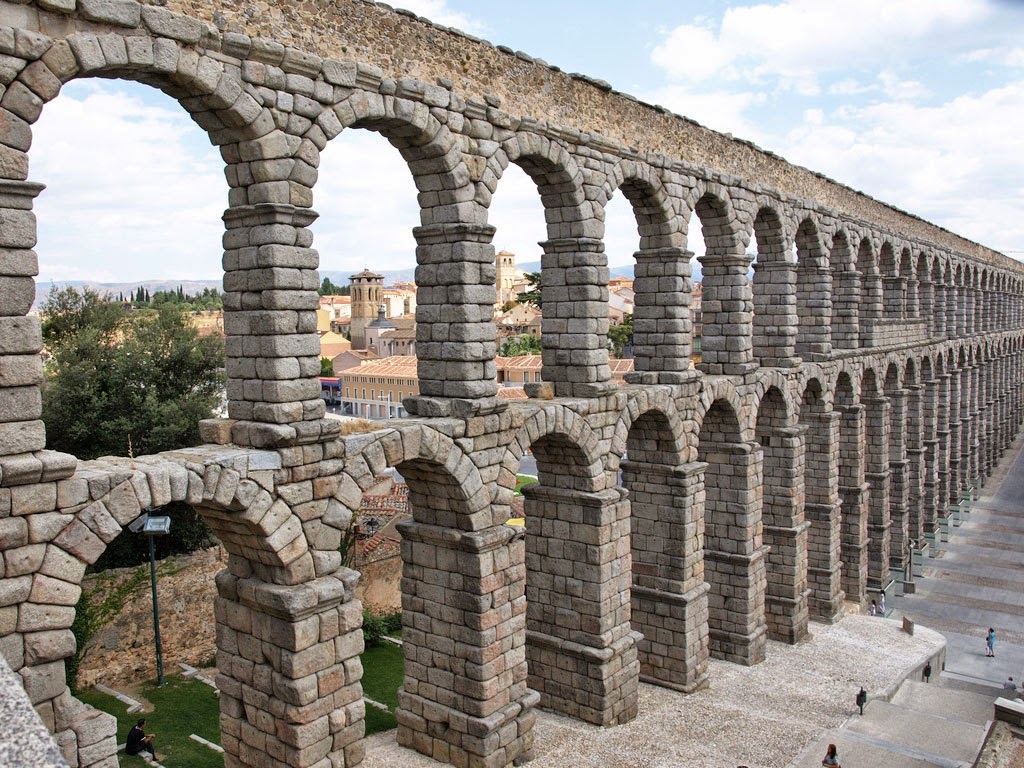

Свод, конструктивный элемент, состоящий из системы арок, обычно образующих потолок или крышу в строительстве зданий.

В Древнем Египте прыгали, в основном, для стоков. В качестве архитектурного предпочтения сводчатые потолки появились только столетия назад в соборах или базиликах. Потенциал сводчатого потолка визуально и нематериально делает комнату больше.

Свод утратил свое функциональное значение во многих современных каркасных конструкциях и превратился в тонкую обшивку, наложенную на ряд арок.

ТИПЫ ХРАНИЛИЩ

Хранилище-бочонок
Паховое хранилище
Реберный свод
Монастырское хранилище
Хранилище вентиляторов
Сетевое хранилище
Кольцевое хранилище
Безудержное хранилище
Каталонское хранилище
Канцелярия Вольтижировка

Вот 15 примеров сводчатых потолков в истории:

1. Церковь аббатства Клюни , Франция

Цилиндрический свод

Местонахождение: Шанхай, Китай
Типология: Культура › Музей
Статус: В стадии строительства

Церковь аббатства в Клюни, крупнейшая христианская базилика одиннадцатого века. С развитием современной готики строительство цилиндрических сводов почти устарело в 13 веке. Цилиндрический свод с двухконечными арками и нефами с низкими краями свода защищал самый большой неф.

В нем есть ошеломляющая базилика, где все три этапа достигаются светом. Между полупристроенными колоннами, поддерживающими своды крестообразного свода, своды и стена над ними рассматривались как «9Скелет экрана 0009». Где Три цилиндрических свода состояли из пересечения, со значительным освещением из его многочисленных окон.

©arsartisticadventureofmankind.wordpress©www.khanacademy.org©www.khanacademy.org

2. Хрустальный дворец, Лондон

Хранилище-бочонок

За исключением центрального трансепта, который был защищен 72-футовым широкая (22 м) цилиндрическая сводчатая крыша высотой 168 футов (51 м) в верхней части арки, большая часть конструкции имела крышу с плоским профилем. Ключевой элемент дизайна Пакстона был использован для построения как плоских частей профиля, так и арочной крыши трансепта: его запатентованная схема кровли с коньками и бороздами, которая впервые была использована в Чатсуорте. По сути, основная кровельная единица имела форму длинной треугольной призмы, что делало ее чрезвычайно легкой и очень прочной, а это означало, что можно было построить минимальное количество материалов.

©blog.inoxstyle.com©blog.inoxstyle.com

3. Неф церкви Сан-Миниато-аль-Монте, Италия

Бочкообразный свод

Базилика разделена на три нефа без трансепта: как показано на светящиеся и хроматические вставки мозаики, точные пропорции и строгая геометрическая природа напрямую связаны с классической и византийской архитектурой.

Две колонны и две полупилястры имеют капители, поддерживающие классический антаблемент разного порядка. Замысловатый бочкообразный свод из глазурованной сине-белой терракоты опирается на колонны.

©www.pbase.com©www.pbase.com

4. Кафедральный собор Нотр-Дам де Реймс, Франция

Ребристый свод

Неф – это часть храма, где поклоняются обычные прихожане. который простирается от западного конца до трансепта. Он занимает около половины длины церкви и отличается исключительной протяженностью и стилевым единством. Он намного меньше трансепта и примыкающей к нему апсиды. Благодаря использованию более нового и прочного реберного свода из четырех частей, поддерживаемого внешними контрфорсами, его высота стала возможной. Вместо чередующихся колонн и пилястров предыдущих готических церквей, таких как Собор Сена и Нотр-Дам де Пари, четырехчастные своды позволили иметь аркады из подобных колонн, что придало внешнему виду большее единство. Геометрия находится в существенной преемственности с естественной топографией. Он также встроен в ландшафт через палитру материалов. В основании плитный бетон переходит из грунта в искусственный; Затем бетон уступает место облицовке медной панели, которая продолжается до нависающих объемных перекрытий.

©anotherheader.wordpress.com©anotherheader.wordpress.comanotherheader.wordpress.co. Мало того, что в ребристых сводах есть ребра, покрывающие сводчатую площадь поперечно, но и каждый сводчатый пролёт имеет диагональные ребра. В ребристом своде конструктивными элементами являются ребра, и более легкий ненесущий материал может заполнять промежутки между ними.

Проблема конструкции и дизайна, присущая ребристому своду, заключается в том, что диагональный пролет шире и, следовательно, выше, чем поперечный пролет, поскольку романские арки почти всегда полукруглые. Разнообразные решения этого вопроса использовались романскими строителями. Один из них должен был иметь среднюю точку, где пересекаются диагональные ребра, как самую высокую точку внутри дома, с заполнением всех поверхностей, наклоненных к ней.

©manilacathedral.com©manilacathedral.com©manilacathedral.com

6. The Nave At Bath Abbey, Bath, England

Fan Vault

Bath Abbey — приходская церковь англиканской церкви и бывший бенедиктинский монастырь в Бате. ребра которого имеют одинаковую кривую и расположены на равном расстоянии друг от друга веерообразно. Англия тесно связана с зарождением и распространением этой особенности дизайна.

©wikipedia.org©wikipedia.org

7. Часовня Королевского колледжа, Соединенное Королевство

Хранилище с вентиляторами

Хранилища с вентиляторами Королевского колледжа — самые высокие в мире, их высота составляет 12,66 метра, а оболочка невероятно тонкая (от 10 до 15 сантиметров). Часовня в Королевском колледже была закончена к 1515 году спорадическими периодами, при этом веерный свод был приписан Джону Уэстеллу, мастеру-каменщику.

Каждый пролет для прыжков состоит из четырехчетвертных вентиляторов и центральной перемычки с выступом, разделенным поперечными арками. Поскольку отсеки прямоугольные, вентиляторы пересекают поперечный гребень. 88,5-метровая длина часовни проходит по продольному гребню.

Ребра часто перпендикулярны поверхности свода в веерном своде, поскольку обычная коническая кривизна является простой базовой геометрией; Напротив, ребра четырехсторонних сводов перпендикулярны плоскости земли и должны проецироваться на сложную поверхность вертикально.

©geograph.org.uk©geograph.org.uk©geograph.org.uk

8. Собор Питерборо, Великобритания

Веерный свод

Веерные своды конца XV века здесь впечатляют. один из лучших образцов страны. Это работа архитектора, ответственного за часовню Королевского колледжа Кембриджского университета, Джона Уэстелла.

Камень монаха, также известный как Камень Хедды, находится между Новым зданием и Апсисом. Этот прекрасно вырезанный каменный блок датируется 8 веком и является одним из немногих оставшихся фрагментов этого места от саксонской церкви. Стул в стиле ретро со сводчатым веером — одна из очаровательных особенностей интерьера.

9. Часовня в Вестминстерском аббатстве, Великобритания

Fan Vault

Великолепная веерообразная крыша с резными подвесками является отличительной чертой часовни. . Сначала разделяя потолок на крестово-сводчатые отсеки, делается веерный свод. Комбинация арок вдоль стены и более широких поперечных арок, соединяющих неф часовни, создает эти крестовые своды. Отсеки почти квадратные в своде вентилятора в часовне Генриха VII. После этого отсеки ребрятся и обшиваются филенками. Ребра вырезаются из цельных кусков камня одинаковой кривой и масштаба и имеют фальц, чтобы они лучше подходили к панелям. Изогнутые ребра расположены на равном расстоянии друг от друга, идя от одной и той же точки на стене, создавая коноидальные формы. Однако полученные коноиды требуют больших сжимающих усилий для сохранения формы.

10. Часовня в Итоне, Соединенное Королевство

Хранилище вентиляторов

После того, как деревянная крыша была заражена жуками-смертниками, в 1950-х годах было построено хранилище вентиляторов. . Он был построен за три года и сделан из бетона, облицован камнем и поддерживается стальными фермами для каменных ребер, поддерживающих каждый отсек, из камня Клипшем, вырезанного вручную.
Крыша на первый взгляд кажется позднесредневековым веерным сводом, но она была завершена в 1959, заменив старую деревянную крышу, ставшую неустойчивой из-за повреждений, вызванных гнилью и жуком-смертником. Новая крыша из каменного бетона, подвешенная к стальным фермам, реализует первоначальный план Основателя для каменного свода. Значительный контраст можно создать с изысканным веерным сводом часовни Луптона, завершенным в 1515 году. свод — это свод в архитектуре с четырьмя вогнутыми поверхностями (цилиндрическими участками), встречающимися в точке над серединой свода.
Два бочкообразных свода, пересекающихся под прямым углом друг к другу, можно считать сформированными: открытое пространство внутри свода представляет собой пересечение пространства внутри двух цилиндрических сводов, а твердый материал, окружающий свод, представляет собой объединение твердый материал, окружающий двухствольные своды. Этим он отличается от пахового свода, который также строится из двух бочкообразных сводов, но наоборот: в паховом своде пространство представляет собой объединение пространств двух бочкообразных сводов, а пересечение — это твердый материал. Оригинальный сводчатый потолок на Карлтон-стрит, 60 был восстановлен и до сих пор смотрит на хоккей свысока. Несколько аварийных лестничных клеток, которые остались на месте, являются единственной частью первоначальных садов, которая существует отдельно от оболочки здания.

12. Станция метро New York’s City Hall

Каталонское хранилище

Они включали знаменитые сводчатые плиточные потолки испанского архитектора и строителя Рафаэля Гуаставино в мэрии. , который также можно увидеть в Grand Central Oyster Bar, St. John the Divine и возле близлежащего муниципального здания.

Своды были сделаны из тонких плиток терракоты, соединенных прочным раствором, добавленным для формирования тонкого конструкционного свода большой прочности в последовательных слоях. Стеклянные световые люки, которые открывались для освещения свода в Ратушном парке, имели три свода. Во время Второй мировой войны световые люки, построенные с цветочным узором, были затемнены и восстановлены в 2000-х годах. Двенадцать люстр, свисающих с центра сводов, с цветочными мотивами и отделкой из никеля обеспечивали дополнительное освещение.

13. Муниципальное здание Манхэттена

Каталонское хранилище

В центре основания здания, в восточной части Чемберс-лейн, широкий арочный свод расположен между двумя меньшими арочными сводами. Как и Арка Константина, она была построена в стиле неоклассицизма. Хранилище было достаточно широким, чтобы вместить Нью-Чэмберс-лейн, который был закрыт в 1971 году, чтобы освободить место для пешеходной площади перед муниципальным зданием Манхэттена и One Police Plaza. Терракотовый свод был смоделирован у входа в Римский Палаццо Фарнезе, и после того, как Уильям Джин Боули нарисовал эту сцену, его также назвали «Ворота города». Свод делит вестибюль на две части, каждая со своей коллекцией элеваторные банки. Свод также делит на две части этажи со второго по пятый.

14. Церковь Св. Петра, Тиккенкот

Свод сводов

Церковь теперь состоит из сводчатого свода. Свод с его украшением оригинален, но когда церковь была отреставрирована в 1792 году и алтарь был обнесен каменной кладкой, оформленной в стиле романского возрождения, он, возможно, был отремонтирован.

В самом алтаре алтарная сторона арки переходит в прекраснейший норманнский свод, состоящий из полуразделов. В норманнскую эпоху этот стиль прыжков встречается крайне редко, возможно, он уникален для Британии. Широкий выступ на крыше находится в центре хранилища. В нормандской архитектуре очень редко можно встретить орнаментированные выступы, и это может быть один из самых ранних выступов в Британии.

15. Церковь Сан-Себастьян, Манила

Паховое хранилище

Церковь Сан-Себастьян имеет два открытых свода и стальную башню. . Из нефа видны святилище и сводчатый потолок. Неф базилики поднимается от пола на 12 метров (39 футов) до купола и на 32 метра (105 футов) до кончиков двойных шпилей. Лоренцо Роча, Исабело Тампингко и Феликс Мартинес расписали стальные колонны, стены , а потолок придать вид мрамора и яшмы. Искусственный интерьер церкви включает в себя крестовые своды в стиле готической архитектуры, которые обеспечивают очень хорошее освещение из боковых окон.

Типы сводчатых потолков — арки и потолки

Если вы хотите построить замечательный дом, вам нужно включить хотя бы один потолок, который делает больше, чем просто поддерживает стены. Вам нужен потолок, который сделает заявление; потолок, который будет способствовать дизайну комнаты, а не просто быть частью фона. Если вы ищете максимальное воздействие, вы ищете сводчатый потолок.

Конечно, вы могли бы пофантазировать с лепниной короны или лотковые потолки если вы хотите создать интересную комнату. Но вы же не хотите создать просто интересную комнату, не так ли? Вернемся к замечательному. Приступаем к тем сводчатые потолки .

ЧТО ТАКОЕ СВОДЧАТЫЕ ПОТОЛКИ?

В архитектуре свод обычно относится к самонесущей арочной форме, обычно построенной из камня или кирпича, служащей для покрытия пространства потолком или крышей.

Это техническое определение, и вам, вероятно, интересно, как это относится к вашему проекту реконструкции, верно? Не волнуйтесь, мы доберемся до этого!

Если у вас когда-либо была возможность прогуляться по Ватикану или любому другому историческому зданию, вы видели сводчатый потолок. Они широко использовались в средневековье и Романская архитектура , но с тех пор они также использовались. На самом деле, благодаря достижениям в области технологий, которые упрощают установку таких потолков, эти своды становятся все более популярными.

Первое, что вы должны знать о сводчатые потолки заключается в том, что они бывают разных форм и размеров.

Давайте рассмотрим несколько примеров, чтобы дать вам лучшее представление о том, о чем говорят люди, говоря о потолочных сводах.

Каждый тип сводчатого потолка создает свой неповторимый эффект.

Мы предлагаем несколько типов сводчатых потолков, и хотя каждый из них уникален по-своему, все они производят потрясающий эффект. Вот почему они так популярны, люди любят заходить в дом со сводчатым потолком! Хорошо, теперь давайте перейдем к некоторым популярным типам сводчатых потолков, которые нравятся нашим клиентам.

Бочкообразные сводчатые потолки

Бочкообразные сводчатые потолки на самом деле довольно просты по конструкции. Они просто состоят из одной арки, которая повторяется по всей длине комнаты. Их можно раскрасить витиеватым орнаментом, чтобы еще больше оживить обстановку, или оставить их в покое для простого и элегантного вида. Бочкообразные своды идеально подходят для коридоров, потому что они создают ощущение ходьбы по туннелю. Они также хорошо работают в медиа-залах и прихожих.

Настройте свое бочковое хранилище

Сводчатые потолки с пахом

Крестовый свод состоит из двух пересекающихся бочкообразных сводов. Его также называют крестовым прыжком по очевидным причинам. Его построить сложнее, чем бочкообразный свод, но он создает более эффектную презентацию. Если вы ищете что-то сверхъестественное, чтобы удивить своих домовладельцев, то это паховый свод. Как и бочкообразный свод, паховый свод популярен для прихожих и коридоров, но он также широко используется в главных спальнях и кухнях высокого класса.

Создайте свой паховый свод

Купольный сводчатый потолок

Купольные своды популярны в главных ванных комнатах и кабинетах. Название в значительной степени объясняет, как именно выглядит это хранилище. Это купол, утопленный в ваш стандартный потолок. Он также популярен в подъездах и других небольших помещениях, потому что может создать впечатление, что весь потолок куполообразный. Хотя можно создать полностью куполообразный потолок, это становится очень сложной задачей по мере того, как комнаты становятся больше.

Создайте свой купольный сводчатый потолок

СВОДЧАТЫЙ ПОТОЛОК THE COVE

Проще говоря, бухта закругляет углы комнаты. Если вы не хотите смотреть вверх и видеть этот острый угол, где стены встречаются с потолком, установите сводчатый потолок. Этот пример имеет высокую и низкую фугу, что, по сути, означает, что между сводом и потолком есть ступенька, а между сводом и стеной — еще одна ступенька.

Создайте свой потолок в бухте

Современные своды: 6 современных итераций вековой архитектурной классики

Архитекторы: Хотите, чтобы ваш проект был представлен? Продемонстрируйте свою работу через Architizer и подпишитесь на нашу вдохновляющую рассылку.

Хранилища существуют в архитектуре тысячи лет. По сути, выдавливание арки вдоль оси, структурная ценность самонесущей формы сделала его популярным мотивом во всех типологиях и во всем мире: от строительства домов, религиозных зданий и многого другого. Кроме того, арки могут быть созданы с использованием различных материалов, таких как камень, кирпич, дерево и даже бамбук. Некоторые примеры традиционных форм сводов включают, среди прочего, гладкие бочкообразные своды, сложные паховые своды, остроконечные арочные своды и декоративные ребристые своды. Эти системы не только действуют как структурный каркас, но и помогают поднять простые потолки. С каждым нововведением в технологии арочного строительства появлялись новые эстетические стили и формы архитектурного выражения.

Тем не менее, несмотря на свою универсальность, своды и купола по-прежнему широко ассоциируются с более традиционными стилями дизайна или религиозной архитектурой. Приведенные ниже проекты выходят за рамки стереотипа и показывают, как эти проверенные временем формы могут быть адаптированы к современным домам и общественным местам.

Waffled Spaces

Bean to Bar Chocolatier от STUDIO TOGGLE, Сальмия, Кувейт

Было сложно создать яркость, пространство и открытость в узком закрытом помещении. Одно из решений, представленное в магазине Bean to Bar Chocolatier, представляет собой вафельную камеру по всей длине помещения. Вафельный свод может добавить объем и интерес к потолку, не уменьшая высоту, как это сделал бы подвесной потолок. В этом случае он также может доходить до пола и освобождать место для витринных полок. Эти пиксели, размер которых основан на размерах упаковки шоколада, можно изменять для создания различных узоров по мере необходимости. В других случаях вафельные своды, такие как этот, также можно использовать для сокрытия осветительных приборов.

Органические формы

Хранилище Guyim от Nextoffice, концепция

Хотя хранилища традиционно являются элементами, которые заметно улучшают интерьер, их также можно использовать для изменения формы снаружи. Использование сводов в скелетном кубическом каркасе сдерживает геометрию, а также создает контурную форму, которая четко определяет пространство и придает структуре сильную индивидуальность. В доме-хранилище Гайима Nextoffice использует полусводчатые структурные элементы для создания насыпей на разных уровнях дома. Система создает очень уникальную структурную сеть, которая освобождает место для уникальных пространственных блоков внутри. Эти сводчатые формы пересекаются друг с другом, создавая как общественные, так и частные зоны. Например, три купола обращены друг к другу на первом этаже, образуя полуприватный четырехугольник. Сделав еще один шаг вперед, формы на верхнем уровне открываются, позволяя свету проникать в дом.

Стрельчатые узоры

Новая мечеть Престона от AIDIA STUDIO

Стрельчатая арка, которая обычно ассоциируется с готической архитектурой, берет свое начало в исламской и индийской архитектуре. Эти арки использовались для создания дверных проемов и декоративных окон в религиозных или важных сооружениях. Команда AIDIA STUDIO использовала эту историческую отсылку и придала ей современный вид для создания этой концептуальной мечети. Использование формы остроконечной арки для создания свода позволяет форме охватывать более значительные длины с большей устойчивостью. Это также позволяет увеличить пролет пола без колонн. Здесь студия превратила этот элемент в фрактальный узор, который повторяется на разных уровнях и в разных масштабах по всей мечети.

Геометрические потолки

Vaulted House от vPPR Architects, Лондон, Великобритания

создать подобный опыт. Это можно увидеть в Vaulted House от vPPR Architects. Крыша всего дома разделена на геометрические своды, которые совпадают с пространственным распределением внутри дома. Эти острые наклоны полностью маскируют огромные стальные балки, которые используются для их поддержки. Своды также закрыты мансардными окнами, чтобы максимально увеличить количество естественного света, попадающего в дом. Чтобы расширить возможности этого дизайна, эта трапециевидная геометрия дополнительно расширена до нескольких объектов по всему дому, включая камин, окна, полы и вход.

Бамбуковая решетка

Конференц-зал Naman Retreat от Vo Trong Nghia Architects, Ngũ Hành Sơn, Вьетнам | Изображения Hiroyuki Ok i

Способ адаптации формы свода к тропическим регионам заключается в его строительстве с использованием местных материалов, таких как бамбук. Гибкость бамбуковых стеблей позволяет сгибать и связывать их вместе, чтобы создать прочный каркас, способный удерживать большую крышу без колонн. В конференц-зале Naman Retreat два вида бамбука используются для создания центрального зала и прилегающего сводчатого коридора. Закрытый зал имеет длину около 44 футов и достигает 31 фута в высоту. Большая стеклянная плоскость размещена тремя арками внутри, чтобы создать арочный навес снаружи. Эти изогнутые рамы изготавливаются на земле, что обеспечивает быструю и простую сборку, при этом они очень доступны по цене и обеспечивают больший контроль.

Асимметричные системы

FaBRICKate by ADAPt, Исфахан, Иран | Изображения: Soroosh

Современные методы изготовления и материалы расширили возможности строительных форм и архитектур. Таким образом, хотя в прошлом часто считалось само собой разумеющимся, что своды были симметричными конструкциями, сейчас архитекторы изучают новые взгляды на них, используя ручные и цифровые технологии. FaBRICKate — это экспериментальная система сводов свободной формы, работающая только на сжатие, которая полностью меняет механизм, используемый в форме контактной сети, зависящей от напряжения. Используя различные плагины для 3D-моделирования, команда разработала эту асимметричную форму и использовала вафельную структуру, сочетающую сетчатую сетку и стальные стержни для ее создания. Эта интерпретация классического свода открывает новые способы создания трансцендентных и уникальных пространств.

Архитектурно Строительный портал
