Своды арочные: технология кладки и особенности строительства, которые не боятся землетрясений

alexxlab 0 Комментариев

технология кладки и особенности строительства, которые не боятся землетрясений


Как известно, сводчатые потолки более прочные и могут выдерживать даже сильные землетрясения. Эти слова подтверждают сохранившиеся практически в идеальном состоянии памятники архитектуры, которые насчитывают не одну сотню лет. И самое главное, что такого рода конструкции возводились из специального кирпича высококлассными зодчими без единой капли какого-либо раствора. Современные же методы строительства радиусных перекрытий позволяют создавать настоящие шедевры, глядя на которые даже не верится, что такое чудо возможно.

Много веков подряд сводчатое или купольное перекрытие являлось самым надежным и крепким. | Фото: sdelaipotolok.com.

Как показывает практика, именно сводчатые или радиусные потолки и перекрытия не только эстетичней выглядят, но и более долговечны, что доказывают старинные храмы, арочные мосты и другие постройки, дожившие до наших дней.

Современные мастера создают не менее шедевральные сооружения используя лишь кирпич и раствор. | Фото: fishki.net.

Если в старые времена такого рода конструкции возводились из специального кирпича и без применения связующего раствора, то сейчас благодаря инновационным стройматериалам появилась возможность создавать и вовсе уникальные сооружения. В это сложно поверить, но теперешние каменщики не используют никаких особых приспособлений или арматуры – только кирпич, форма и специальный раствор.

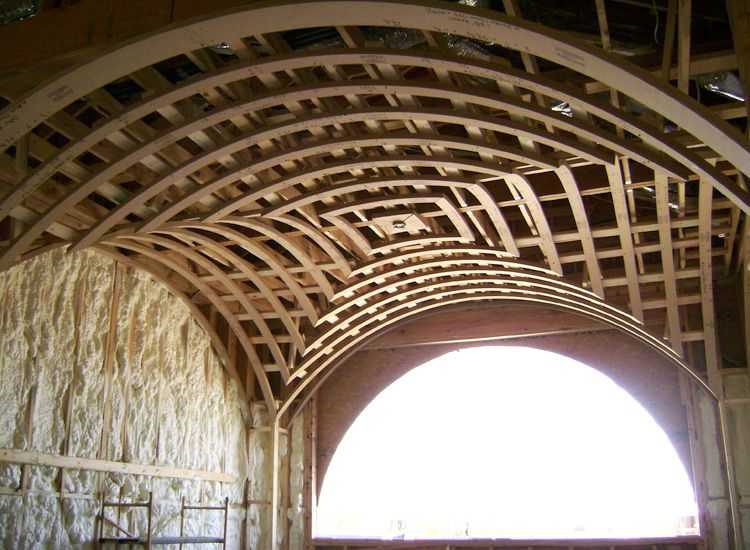

Удивительной красоты арочный потолок сделан современными мастерами. | Фото: fishki.net.

На данный момент известны шесть разновидностей арочных потолочных конструкций, а также разработан еще один способ создания сверхпрочных потолочных перекрытий, применяемых для строительства огромных промышленных помещений и общественных зданий – метод двоякой кривизны.

Сводчатый потолок в современном дизайне. | Фото: samstroy.com.

Ведь именно радиусные конструкции не требуют установки дополнительных опор, как при создании плоского потолка. А это значит, что внутреннее пространство не будет загромождено огромным количество колонн. И еще один плюс в пользу криволинейных потолочных перекрытий – для их возведения можно использовать все виды кирпича (и даже пустотелого!), природные камни и даже облегченные бетонные блоки.

Современный стиль кладки сводчатых сооружений из кирпича. | Фото: fishki.net.

Специалисты Novate.Ru обращают внимание на единственное требование к выбору перечисленного стройматериала – любой из блоков должен иметь правильную геометрическую форму.

Благодаря современным строительным материалам сводчатые потолки могут иметь невероятные архитектурные формы. | Фото: kamtehnopark.ru.

Такие требования имеют значение лишь в том случае, если используется жидкий связующий раствор (портландцемент), вода из которого впитывается в кирпич и сразу же схватывается. Благодаря этому современные мастера могут создавать просто невероятные конструкции, которые отличаются великолепными архитектурными формами и сверхпрочностью.

При строительстве радиусного перекрытия нужно создать проект. | Фото: blog-potolok.ru.

Конечно же, если собираетесь создавать классический радиусный потолок или арку, то можно использовать старинный метод кладки. Отличительная особенность такой конструкции состоит в том, что сделать ее можно не применяя ни цемента, ни специального раствора. Для этого понадобятся лишь идеально правильный расчет, опыт в создании такого рода конструкций и клинообразной формы кирпич, который укладывается особым образом.

С помощью клиновидного кирпича или камня можно сделать сводчатый потолок и без цементного раствора. | Фото: pinterest.com.

Как ни странно, но такие «чудеса» происходят за счет того, что выполненная в виде полусферы кладка имеет центр окружности строго в середине. Для такого строительства достаточно будет использовать лишь клиновидный кирпич, имеющий наружную сторону больше чем внутреннюю. А все остальное сделают законы природы.

Используя подобную технологию можно построить купольный дом. | Фото: riadmar.livejournal.com.

Благодаря физическим законам каждый из кирпичей под действием силы тяжести плотно зажимается между соседними элементами и образовывает крепкую единую конструкцию, которой не страшны даже землетрясения. И ещё очень интересный факт — если плоские потолки уменьшают пространство, то радиусные — раздвигают его и зрительно увеличивают внутреннюю площадь.

Если же клиновидного или любого другого кирпича нет или решили строить из камня или бетонных блоков, то в обязательном порядке нужно использовать специальный цементный раствор, который позволит создавать нужной толщины распор, создавая клинообразную форму. Или выбрать другой способ кладки, который позволяет создавать разнообразные формы потолочных перекрытий.

Чаще всего сводчатые потолки делают при строительство подвалов. | Фото: moypodval.ru.

Какой бы вы способ не использовали всегда надо помнить, что главной задачей при создании радиусного потолка любой формы или витиеватой конструкции лестничного пролета является проектирование и идеальный расчет, ведь малейшая ошибка сведет все усилия на нет.

Помимо этого такую тонкую и сложную работу нужно доверять лишь профессионалам, даже несмотря на то, что глядя на процесс кладки со стороны кажется, что это совсем легко и просто.

Все работы по кладке радиусных сооружений должны выполнять профессионалы. | Фото: pinterest.com.

Ведь все этапы возведения нужно выполнять максимально быстро и синхронно с обеих сторон, чтобы сойтись в центре окружности и установить «замок».

Проверку на прочность арочные конструкцию проходят не только сотнями лет, но и природными катаклизмами. | Фото: pinterest.com.

Если при строительстве используется раствор, то все швы должны полностью заполнятся раствором и идеально затираться, не оставляя «наплывов» или полостей.

Большую роль для столь ответственного строительства играет температура и влажность воздуха. При минусовых температурах, равно как и при очень высоких создавать кирпичный свод уж точно не стоит. Используя тот же принцип, высококлассные и креативные мастера умудряются строить невероятной архитектурной формы кирпичную лестницу.

Из кирпича можно сделать удивительной формы лестницы. | Фото: fishki.net.

Но в этом случае не используются ни временные подпорки, ни арматура, только кирпич, быстросхватывающийся раствор и мастерство с творческой жилкой в придачу.

Витиеватая лестница из кирпича может украсить интерьер любого дома. | Фото: pinterest.com.

За этим невероятно захватывающим процессом можно наблюдать в следующем видеоролике, который наглядно покажет, что такого рода работы должны проводить только профи.

Используя подобную технологию, еще в советские времена неординарные архитекторы умудрились спроектировать и построить странной круглой формы многоэтажные панельные дома. О том, как же эти шедевры архитектурной мысли создавались и почему разрешили такое строительство, расскажет следующий материал.

Нравится

Ремонт трещин в арочных сводах, лучковых и клинчатых перемычек

Примеры применения:

  • Ремонт трещин в арочных сводах и галереях
  • Усиление подпружных арок
  • Ремонт трещин в парусных сводах
  • Усиление примыкания
  • Вычинка и замена кирпича

Необходимые материалы и инструменты:

  • Спиральный анкер RSA-bar и RSA-tie диаметром 8. 0 или 10.0 мм необходимой длинны
  • Монтажный состав для спиральных анкеров, миксер, дрель (в зимнее время необходимо использовать монтажный состав RSA-NORD)
  • Инъекционный состав RSA-inject, шнековый насос, пластиковые пакеры 18х105мм
  • Штроборез, перфоратор, бур на 14 мм
  • Шовный пистолет с удлинителем
  • Ершик для прочистки отверстий
  • Насос для продувки и увлажнения отверстий





Альбом технических
решений, PDF

Альбом технических
решений, DWG
(AutoCAD)

Протокол определения расчетного сопротивления анкерного крепления

Рекомендация Союза
Архитекторов России

Основной каталог
про систему спиральных
анкеров

Каталог по ремонту многослойных фасадов





Проектом ремонта кирпичных сводчатых перекрытий должны быть предусмотрены следующие виды работ:

  1. Механическая расчистка поверхности сводов от остатков деструктированного раствора и кирпича, составление дефектной ведомости на повреждения, обьемы вычинки и докомпановки сводов.
  2. Выполнение пробного инъектирования для уточнения расхода инъекционный состава RSA-inject, уточняется шаг шпуров, по результатам освидетельствования сводов и выполнения пробных захваток.
  3. Перекладка аварийных сводов, при необходимости устанавливается защитный подвес из сетки, закрепленный к кладке свода на спиральные анкера RSA-tie 8.0 мм
  4. Ремонт швов кирпичной кладки монтажным составом RSA (расход монтажного состава для зачеканки швов кладки 6 кг\квм) (в зимнее время необходимо использовать монтажный состав RSA-NORD)
  5. Ремонт трещин кирпичных сводов спиральными анкерами RSA (может подразумевать следующие подразделы: ремонт трещин в замке, усиление подпружных арок, ремонт трещин в сводах). Расход монтажного состава RSA для монтажа спиральных анкеров 1.8 кг\мпог.
  6. Ремонт, зачеканивание перед инъектированием самих трещин производится так же монтажным составом RSA (средний расход монтажного состава для зачеканки трещин кладки — 5 кг\мпог. для трещин с  раскрытием до 10 мм).
  7. Усиление кирпичных сводов инъектированием смеси RSA-inject
    (Инъектирование кирпичной кладки ремонтным составом RSA-inject производится через пластиковые пакеры 18х105 мм, при температуре не ниже + 5 гр. по основанию, инъектирование сводов производится снизу-вверх.
    Шпуры бурятся диаметром 18 мм с шагом 250-350 мм в шахматном порядке, толщиной 80-90 % от толщины стен и сводов, под углом 90 гр. к поверхности стены; при забивке пакера необходимо предохранять место его соединения с насосом, инъектирование ведется под давлением 2-7 атм. шнековым насосом (мощностью до 10 атм)
    После схватывания состава пакеры срезаются и отверстия от них зачеканиваются монтажным составом для спиральных анкеров. Расход инъекционной смеси зависит от состояния кирпичной кладки, размера пустот влажности и уточняется по Акту (средний расход смеси RSA-inject 30 кг\квм, инъекционный пакер 11-12 шт\квм, расход монтажного состава для зачеканки швов кладки и шпуров 6 кг\квм)





1. Ремонт трещин в замке арочного свода спиральными анкерами RSA

Расклинивание свода металлическими клиньями, расшивка трещин и заделка их монтажным составом для спиральных анкеров RSA, так же монтажным составом для спиральных анкеров RSA производится ремонт кладочных швов на ширину 500 мм в каждую сторону от трещины.



Ремонт трещины спиральными анкерами RSA-bar двумя способами на выбор:

  • Ремонт трещины производится установкой спиральных анкеров RSA-bar. Перпендикулярно трещинам в замке прорезаются штрабы, на всю ширину свода, но не менее 500мм в каждую сторону от трещины (глубина штрабы 40мм, ширина 10мм). Штрабы прорезаются через каждые 250-300 мм на всю длину трещины. По краям штраб пробуриваются отверстия глубиной 300-400 мм, для заведения в них концов спиральных анкеров. Далее штрабы и отверстия прочищается от мусора и пыли, хорошо увлажняются. При помощи шовного пистолета с удлинителем производится заполнение пробуренных отверстий монтажным составом RSA. Шовным пистолетом на дно штрабы наносится первый слой монтажного состава RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD) и в него вдавливается анкер, предварительно заведенный в стены и согнутый по форме арки. Далее наносится второй слой монтажного состава RSA, штраба, отверстие и трещина зачеканивается монтажным составом.
  • Ремонт трещины производится установкой спиральных анкеров RSA-tie, с дополнительным инъектированием состава RSA-inject. через пластиковые пакеры. Для этого в шахматном порядке, под углом 45 градусов к трещине бурятся отверстия 18мм глубиной на 3\4 толщины кладки, с шагом 250мм. В пробуренные отверстия устанавливаются анкеры RSA-tie, (длиной на 110 мм меньше пробуренного отверстия) в отверстия забиваются пластиковые пакеры 18х105мм и производится инъектирование ремонтного состава составом RSA-inject.
  • Подробнее о том, как произвести инъектирование после установки RSA-tie в разделе «ремонт трещин с одновременным инъектированием».





2. Усиление подпружных арок спиральными анкерами RSA

  • В кирпичной кладке прорезаются штрабы глубиной 40мм (для установки последовательно двух анкеров глубина — 50 мм) и шириной 10 мм через 200-250мм, длиной на всю арку. В стене пробуриваются отверстия, глубиной 300-400 мм, для завода концов анкеров.
  • Далее штрабы и отверстия прочищается от мусора и пыли, хорошо увлажняются.
  • При помощи шовного пистолета с удлинителем монтажным составом RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD) заполняются пробуренные отверстия.
  • На дно штрабы наносится первый слой монтажного состава RSA и в него вдавливается анкер, предварительно заведенный в пробуренные отверстия в стене и согнутый по форме арки.
  • Далее наносится второй слой монтажного состава RSA.  Штраба, отверстие и трещина зачеканивается монтажным составом.
  • Производится сплошное инъектирование стен и свода составом RSA-inject в зоне пятки свода.






3. Ремонт единичных трещин в парусных сводах

  • На свод арки наносится разметка под прорезание штраб для монтажа спиральных анкеров RSA-bar.
  • Штрабы должны пересекать трещины по возможности под прямым углом, и при возможности прорезаться в кладочных швах, нанося кирпичу минимальный ущерб. Возможно пересечение одним спиральным анкером двух и более трещин.
  • Длинна штраб под спиральные анкера – 500 мм в каждую сторону от края трещины, глубина 40 мм (при монтаже двух спиральных анкеров 50 мм), ширина 10 мм.
  • Далее штраба прочищается от мусора и пыли, хорошо увлажняется. При помощи шовного пистолета на дно штрабы наносится первый слой монтажного состава RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD), затем в него вдавливается спиральный анкер, далее наносится второй слой монтажного состава
  • Штраба и трещина зачеканиваются монтажным составом.



4. Ремонт множественных трещин в парусных сводах


  • На свод арки наносится разметка под прорезание штраб для монтажа спиральных анкеров RSA-bar.
  • Штрабы должны пересекать трещины по возможности под прямым углом, и при возможности прорезаться в кладочных швах, нанося кирпичу минимальный ущерб. возможно пересечение одним спиральным анкером двух и более трещин.
  • Глубина штраб 40 мм (при монтаже двух спиральных анкеров 50 мм), ширина 10 мм.
  • Далее штраба прочищается от мусора и пыли, хорошо увлажняется. При помощи шовного пистолета на дно штрабы наносится первый слой монтажного состава RSA (в зимнее время необходимо использовать монтажный состав RSA-NORD), затем в него вдавливается спиральный анкер, далее наносится второй слой монтажного состава
  • Штраба и трещина зачеканиваются монтажным составом.





Примеры применения

Все приведенные ниже примеры ремонта кладок выполнятся путем установки спиральной арматуры RSA-bar и спиральных анкеров RSA-tie диаметром 8. 0 или 10.0 мм на монтажном составе RSA. Пошаговую технологию монтажа можно посмотреть здесь: Монтаж RSA-bar (сшивание трещин) и Монтаж RSA-tie (с удлинителем).


Укрепление сводов










Усиление примыкания

Замена кирпичей





Преимущества


Ремонт арочных и парусных сводов спиральными анкерами RSA обладает рядом преимуществ:

  • обеспечивает простую и быструю установку ручным или механическим способом;
  • большая площадь поверхности относительно небольшого поперечного сечения обеспечивает высокие характеристики сцепления с раствором;
  • прочность на растяжение в сочетании с гибкостью позволяет приспособиться под естественное движение здания;
  • при установке связи в материале основания не возникает напряжений и распора (отсутствие концентраторов напряжения), что позволяет осуществлять установку вблизи края конструкции;
  • шаг расстановки связей и глубина заделки в основании определяется в соответствии с расчетом и на основе поверочных испытаний прочности заделки связи в материал основания, проведенных непосредственно на объекте;
  • спиральный анкер необходимой длинны может быть вырезан и сформирован на месте для точной подгонки;
  • улучшают сейсмические характеристики здания;

Предлагаемые решения идеальны для исторических построек, которые получают требуемый ремонт, но без неприглядных внешних пластин или удерживающих устройств. Монтаж спиральных анкеров носит скрытый характер, не нарушает структуры кирпичной или каменной кладки и не оказывает на неё негативного воздействия. При этом большая часть операций по ремонту трещин и усилению кирпичной кладки осуществляется с наружной стороны зданий.





Фото с объектов









Бесплатная консультация по применению

Если вас заинтересовала система RSA, то наша компания может:

  1. Совершить выезд на ваш объект и проконсультировать по применению системы. Мы также располагаем аккредитованными подрядчиками в регионах. Актуальный список подрядчиков указан в разделе «Контакты».
  2. Оказать удаленные консультации и тех/поддержку при предоставлении фото материалов и подробном описании проблемы.
  3. По Вашей заявке профессиональные и обученные специалисты нашей компании качественно и быстро выполнят усиление и ремонт кирпичной кладки, а также сопутствующие гидроизоляционные работы, работы по ремонту и защите бетона и железобетона, усиление и ремонту фундаментов, подвалов, и т. д.


Мы также готовы ответить на возникшие вопросы

арок и сводов

арок и сводов
АРТ Курсы | АРТ 109 | Римская архитектура (SL 14)

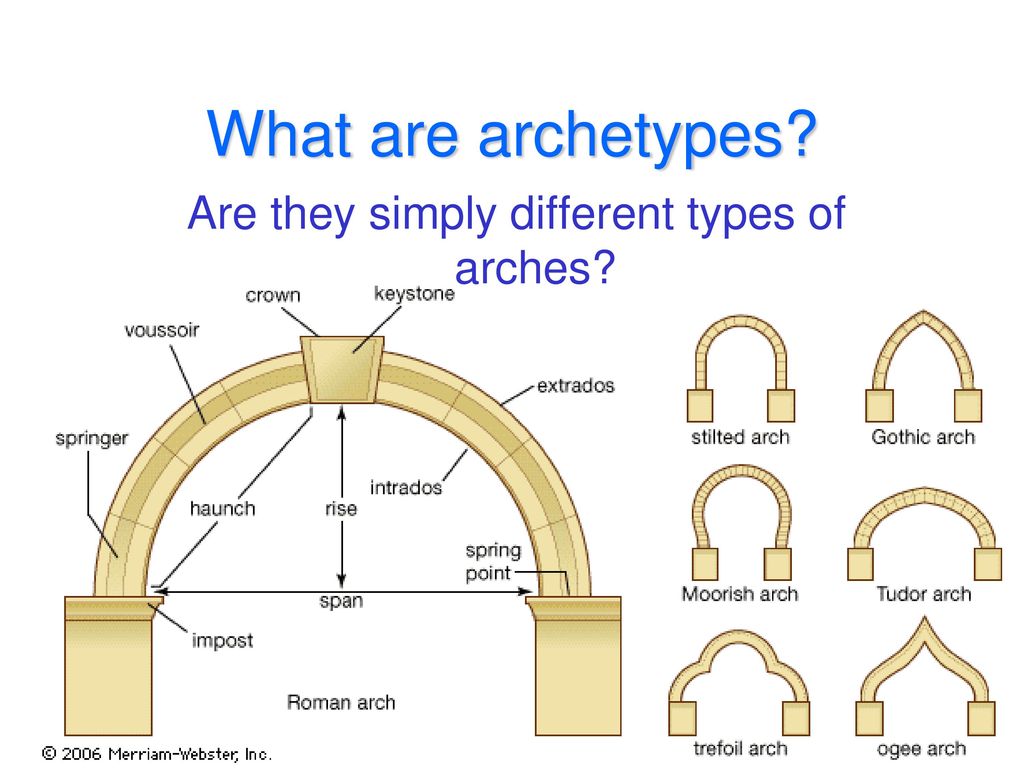

Части арки
(Обратите внимание, что вы несете ответственность за знать все термины, которые выделены жирным шрифтом)

Здания, обсуждавшиеся на сегодняшний день в этом Конечно, использовали пост и перемычку строительства. Как было отмечено, расстояние, пройденное этой системой, ограничено размером камня, который можно добыть, и по присущей ему склонности из камня, чтобы сломаться под собственным весом, если пролет слишком велик.

Можно сказать, что арка возникла с идеей размещения значительного количества блоков в концентрическое расположение. Клиновидные блоки, называемые voussoirs , крепко держите друг друга на месте и не допускайте соскальзывания друг друга. Вуссуары наверху, или корона , арки преобразованы нисходящее давление в боковое (боковое) давление, или тяга , который передается от верхних вуссуаров вниз по всему открытие и, наконец, в землю через стену или пирс на котором держится арка. Не только значительные расстояния могут быть пролетают таким образом, но арки могут нести гораздо большую нагрузку чем горизонтальная перемычка.


Арка, однако, не лишена характерной слабости. боковой тяга сильнее всего на бедер арки (часть посередине между короной и пружиной ). краеугольный камень , а другие вуссуары на макушке прижимаются к вуссуарам на бедрах, которые могут согнуться и позволить короне упасть если они не закреплены должным образом. Боковая тяга в бедрам можно противодействовать тягой арок, помещенных в в обе стороны, как в аркада , но если аркада не круговая, боковая тяга арок в конце должна окончательно быть уравновешена чистой массой абатмента.


Поскольку арка зависит от взаимозависимости ее частей, она не устоит, пока каждая его часть не будет на месте. Чтобы держать их в положении в процессе строительства обычно построить полукруглую деревянную форму, называемую центровкой. Когда вуссуары установлены, центровка удалена, а арка стоит без посторонней помощи.


Бочка или туннельное хранилище

Паховый свод (сверху)

Паховый свод (снизу)

Хранилище потолок из кирпича, каменные или бетонные, построенные по принципу арки. А туннель хранилище , или цилиндрическое хранилище , представляет собой туннельное, полуцилиндрическое расширение арки, которое можно рассматривать как непрерывный ряд арок, прижатых друг к другу. Не может быть освещены, кроме концов, без структурного ослабления, потому что, как и в дуге, необходимо применять непрерывный абатмент к поглощать тягу, переносимую вдоль бедер на стены поддерживая это. Тем не менее, арки могут быть введены в несущую стенки и поперечные ребра могут быть вставлены в свод для концентрации тяга в нескольких сильно укрепленных точках, что позволяет уменьшение веса и тяги в сегментах прыжков между ребра.

Если бочкообразный свод пересекается справа углы другим бочкообразным сводом того же размера, крестовым сводом , или паховый свод , сформирован. Это очень эффективная форма сводов, обеспечивающих полное освещение с боков. Паховые своды также позволяют большую экономию материалов и труда по сравнению с простым бочкообразный свод; тяга концентрируется вдоль паха (четыре диагональные ребра, образованные вдоль точек свода ствола пересекаются), поэтому свод нужно упирать только в четырех углах.

АРТ Курсы | АРТ 109 | Римская архитектура (SL 14)

Основы архитектуры: Хранилища — Разум архитектуры

Определение Убежища : трехмерная арочная потолочная конструкция, поддерживающая пол или
крышу, часто каменная.

Википедия :
Свод (франц. voûte, от итальянского volta) — архитектурный термин, обозначающий арочную форму, используемую для создания пространства с потолком или крышей. Части свода оказывают боковое давление, что требует встречного сопротивления. Когда хранилища строятся под землей, земля оказывает все необходимое сопротивление. Однако, когда хранилище строится над землей, используются различные замены для обеспечения необходимого сопротивления. Примером могут служить более толстые стены, используемые в случае цилиндрических или непрерывных сводов. Контрфорсы используются для обеспечения сопротивления при использовании пересекающихся сводов.

Vaulting:
1 Клижные поверхности хранилища, или серия хранилища
2 Cradle Vault
2 . Напущенное боченое хранилище, заостренное хранилище, Gothic Vault
3. Rampant Vault
4. Conical Vault, Expending Vault
5. Cloister Vault, Domical Vault
6. . свод, купольный свод
7. Хранилище паха, Cross Vault, пересекающая бочка для бочонка
8. Опознанный паш . Сегментарное хранилище, сегментарное боченочное хранилище

A, B Bay
C Web, Cell, Severy
D Основная арка
E Transverse Arch
F Arch

*Ramanes дальнейшая страница чтения.
религиозная архитектура в Западной Европе в начале 11 века, характеризующаяся громоздкой массой, скудным использованием деталей и круглой аркой; известная в Англии как нормандская архитектура

* Система с двумя отсеками, определение на странице для дальнейшего чтения.
Engaged system система колонн для поддержки сводов в романских базиликах, где боковые проходы составляют половину ширины нефа, требующая колонн для сводов проходов шириной в половину пролета по сторонам нефа

Раннехристианская | Романский :
Бочкообразные своды часто использовались в романской архитектуре.
