Как работает гидравлическая рохля – принципы использования тележек

26.03.2019

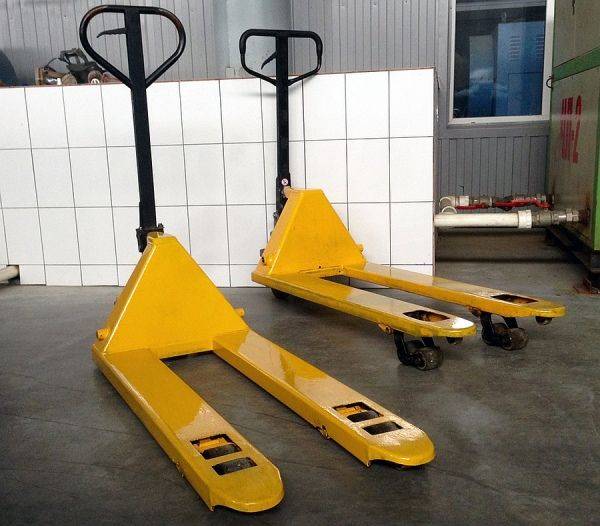

Гидравлическая тележка – специальное оборудование, которое используется для перемещения грузов. Устройство также принято называть рохлей или роклой. В основном техника применяется для обслуживания складов и повышает эффективность выполнения работ по приемке или отгрузке товаров.

От обычных тачек гидравлические тележки отличаются конструктивным исполнением. Оборудование комплектуется гидродомкратами. Механизмы предназначаются для подъема и опускания грузов по всей длине вил. Обе операции сопровождаются приложением минимальных физических усилий со стороны персонала.

В целях повышения удобства работы рохли часто наделяются дополнительными функциями. Например, существует складское оборудование со встроенными весами. Гидравлические роклы такого типа позволяют быстро и точно взвешивать грузы. На стабилизацию показаний уходят считанные секунды.

Конструкция

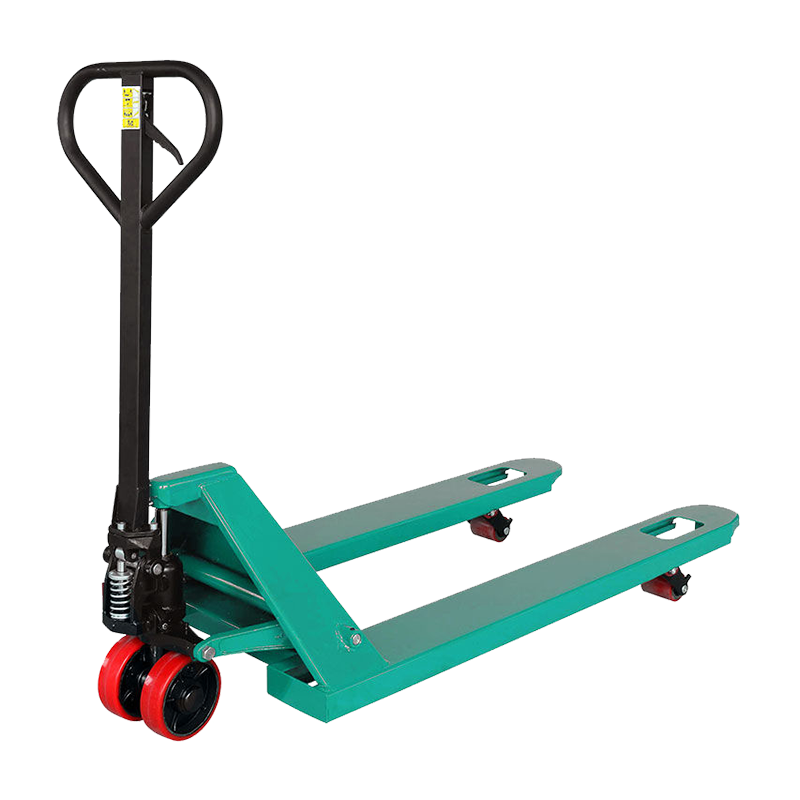

Конструкция современной гидравлической рохли стандартного образца обязательно включает следующие комплектующие.

  • Ручка с рычагом управления.
  • Гидравлический узел.
  • Вилы для грузов.
  • Передняя колесная пара.

Благодаря простоте конструктивного исполнения тележки характеризуются надежностью и долговечностью. Чтобы освоить тонкости управления рохлей, не требуется проходить специальную подготовку. Для понимания базовых правил работы с роклой нужно не больше 10-15 минут. На получение надлежащего опыта по эффективному использованию устройства уходит 1-2 смены.

Особенности эксплуатации

Ключевой узел любой тележки – гидравлическая система. Гидравлика приводится в действие насосом. Задача помпы заключается в обеспечении заданного уровня воздушного давления. Гидропривод размещается на подвижной платформе. Площадка управляется поворотной рукояткой.

Захват поддона осуществляется вилами. Для соединения элементов с гидравлическим узлом используются угловые консоли рычажного типа. Большая часть рохлей, которые сегодня выпускают производители складской техники, захватывает грузы, как в продольном, так и поперечном направлении.

Одним из важных плюсов роклы считается простой и понятный принцип действия. Вначале вилы тележки подкатываются под поддон, после чего выполняется захват. Затем груз перевозится на нужное расстояние и снимается. Функция подъема на высоту значительно упрощает установку продукции на стеллажи.

Виды рохлей

В зависимости от конструктивного исполнения, гидравлические тележки подразделяются на 8 основных видов.

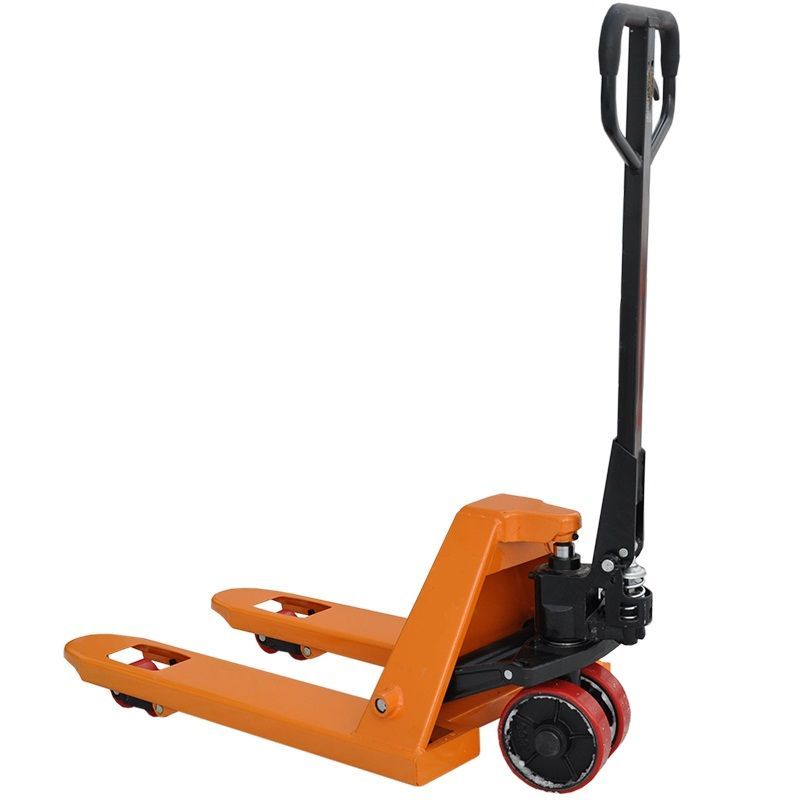

— Стандартные роклы. Сравнительно недорогие устройства с показателем грузоподъемности до 2 т. При условии комплектации износостойкими колесами тележки применяются не только внутри помещений, но и на улице. В настоящий момент данный тип рохлей пользуется наибольшей популярностью.

— Широкие рохли. Тележки для транспортировки нестандартной или негабаритной продукции. Шасси и корпуса оборудования изготавливаются из материалов повышенной прочности, что гарантирует безопасность работ. Расстояние между вилами для захвата поддонов достигает 0,85 м.

— Тележки с весами. У подобных рокл приборы для измерения массы груза находятся над гидроузлом. Весовые датчики встраиваются в вилы. Нормальной погрешностью устройств считается 0,5-1 кг. Оборудование получает энергию от компактных аккумуляторов, которые следует периодически подзаряжать.

— Ножничные роклы. Идеальный по цене и качеству вариант для работ, где часто возникает потребность в подъеме грузов на высоту. Продукция устанавливается на сплошную платформу, которая напоминает низкий стол на колесах. Подъем вверх производится в автоматическом или ручном режиме.

— Титаны. Название тележек объясняется характеристикой грузоподъемности, которая в отдельных моделях достигает 5 т. Для безотказной работы на оборудование устанавливается гидравлика с высокой степенью защиты. Качественная техника сохраняет хорошую маневренность даже при максимальной загрузке.

— Короткие рохли. Устройства оснащаются вилами малой длины, что уменьшает размеры. Компактные роклы оптимальны для складов с ограниченным пространством для проезда спецтехники. Оборудование легко проходит между стеллажами и без проблем умещается в багажники автомобилей.

— Низкопрофильные тележки. Специализированные рохли, которые повышают эффективность грузовых операций с европейскими или американскими поддонами. Вилы устройств возвышаются над напольной поверхностью не больше чем на 35 мм. Предельная высота подъема достигает 20 см.

— Длинные роклы. Тележки с вильчатыми захватами до 2 м. Хотя рохли предназначены для перевозки крупногабаритных грузов, устройства нередко используются для транспортировки стандартных паллет или поддонов. Устройства относятся к складской технике средней ценовой категории.

Типы тележек специального назначения

  • Рохли из нержавеющей стали.
  • Техника для перевозки рулонов.
  • Высокоманевренные роклы.

Гидротележки из нержавейки применяются на объектах, где к складскому оборудованию предъявляются повышенные требования относительно стойкости к влаге, кислотам, щелочам и солям. Рохли для рулонов производятся с треугольными вилами. На высокоманевренные роклы устанавливаются спецролики для поперечного движения, которые дают возможность проезжать боком между преградами.

Советы по правильному использованию рохлей

  • — Никогда не устанавливайте на тележки продукцию весом больше максимальной грузоподъемности. Иначе гидравлическая система быстро придет в негодность.
  • — Чтобы предотвратить деформацию вил, равномерно распределяйте нагрузку между обоими приспособлениями для захвата поддонов.
  • — Регулярно проверяйте подшипники роликов. Следите за тем, чтобы туда не попадала пыль и посторонние предметы. В равной степени это касается уличной грязи.
  • — Выполняйте накачку жидкости в рабочий цилиндр при полной амплитуде движения рукояти управления рохли.
  • — Во избежание преждевременного износа колес старайтесь не пользоваться роклами на неровной, сильно загрязненной или шероховатой напольной поверхности.

Важная рекомендация. Всегда покупайте качественные тележки от ведущих производителей. Неуместная экономия в настоящем, приводит к убыткам в будущем. Очень дешевые рохли быстро ломаются и снижают безопасность перевозки грузов. В конечном итоге капитальный ремонт оборудования и порча продукции из-за неожиданных падений существенно повышает расходы на обслуживание склада.

Преимущества гидравлических тележек — виды, параметры, материалы

  • Главная
  • Авторские статьи
  • Рекламные материалы

В процессе проведения работ по погрузке и разгрузке тяжестей повсеместно используются тележки гидравлического типа. Они представляют собой главный вид техники, используемой на складах для того, чтобы перевозить грузы на короткие расстояния. Такие тележки способны подымать вила на высоту до двух метров. Самой большой популярностью пользуются те модели, у которых длина вил составляет 1150 миллиметров. Добавим, что гидравлические тележки часто называют роклами. Их грузоподъемность бывает разная. Этот показатель может колебаться от 1500 до 2500 килограмм. Все зависит от назначения техники. Также такое оборудование обладает еще некоторыми достоинствами. Давайте рассмотрим их более подробно.

  1. Оно оснащено гидравлической системой с высоким уровнем надежности.
  2. Имеет малый вес.
  3. У него эргономический дизайн.
  4. Тележки оснащаются вилами различного размера. Это дает возможность разгружать и погружать поддоны разных видов и товар, который не палетизирован.
  5. Оборудование также часто оснащают дополнительными функциями. Последние значительно упрощают рабочий процесс и сокращают время его проведения.
  6. У гидравлических тележек конструкция имеет повышенные показатели прочности.

О принципе действия

Что касается принципа действия рокл, то он предельно простой. Главный элемент устройства – это, конечно, гидравлика. Она приводится в работу специальным насосом. Ним оператор нагнетает в систему воздух. Рабочий элемент размещается на мобильной подставке. Управляется она при помощи поворотной рукоятки, которая называется плунжер. Поддон захватывается особыми вилами. Они присоединены к гидравлическому узлу консольным рычагом углового типа. Большая часть оборудования позволяет захватывать груз в обоих направлениях, как в поперечном, так и в продольном.

Любое оборудование гидравлического типа имеет основной набор инструментов. Однако некоторые модели могут иметь и дополнительные функции. К примеру, когда нужно перевезти поклажу, имеющую нестандартные габариты, то можно выставить расстояние между вилами под ее размеры.

Об основных параметрах

Чтобы правильно выбрать тележку гидравлического типа, необходимо знать о таких параметрах, как:

  1. Грузоподъемность. Она зависит от того, какой вес имеет груз, который будет перевозиться.
  2. Длина вил. Она определяется по габаритам транспортируемой поклажи.
  3. На какое расстояние будет проводиться транспортировка груза. Здесь учитывается планировка складского помещения.
  4. Объем товаропотока.
  5. Качество поверхности пола.

Отметим, что последний параметр имеет большое значение, так как он влияет на то, какой материал будет использоваться для производства колес. Их шины бывают, как резиновыми, так и полиуретановыми. Что касается корпуса колес, то он может быть изготовлен из следующих материалов:

  1. Сталь, покрытая лакокрасочными составами.
  2. Оцинкованная сталь.
  3. Нержавейка.

О видах

Гидравлические тележки делятся на несколько видов. Мы решили рассмотреть самые главные из них.

Стандартные модели

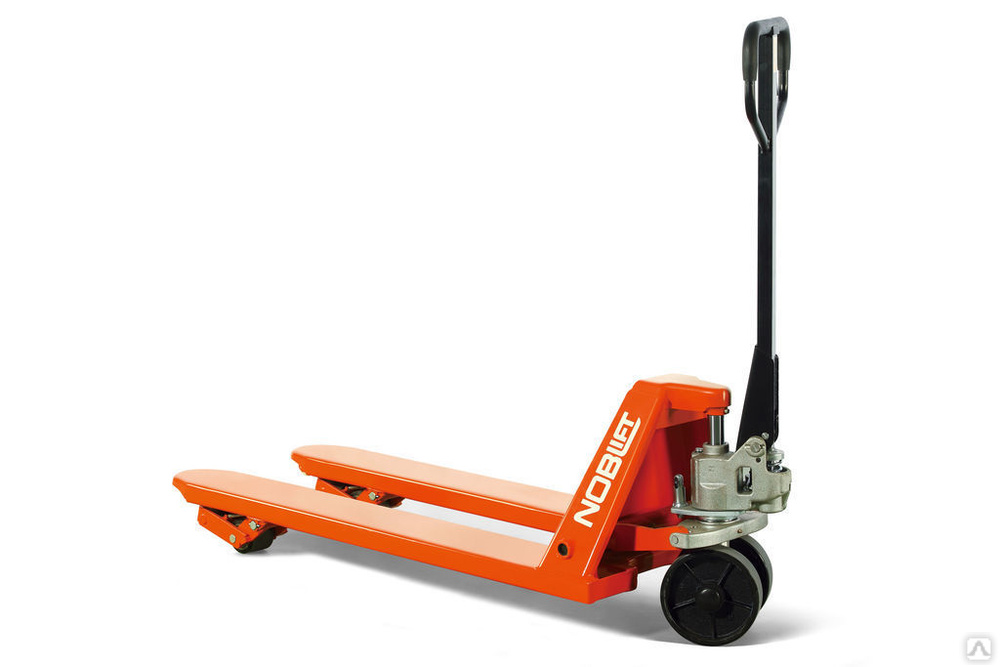

Тележки такого вида используются для транспортировки товара на паллетированных поддонах. Стандартные модели имеют простое устройство. Они состоят из:

  1. Вил для поддона.
  2. Роликов вилочного типа.
  3. Гидравлики, которая оснащена помпой и поршнем.
  4. Многофункциональной ручки, используемой для выполнения разных грузовых операций.
  5. Рулевых колес сдвоенного типа.

Модели с вилами разной длины

Оборудование такого типа оснащено ручным управлением и применяется при работах по погрузке и разгрузке поклажи, для ее транспортировки, опускания и подымания. Вилочные роклы делятся на два типа с учетом длины вил.

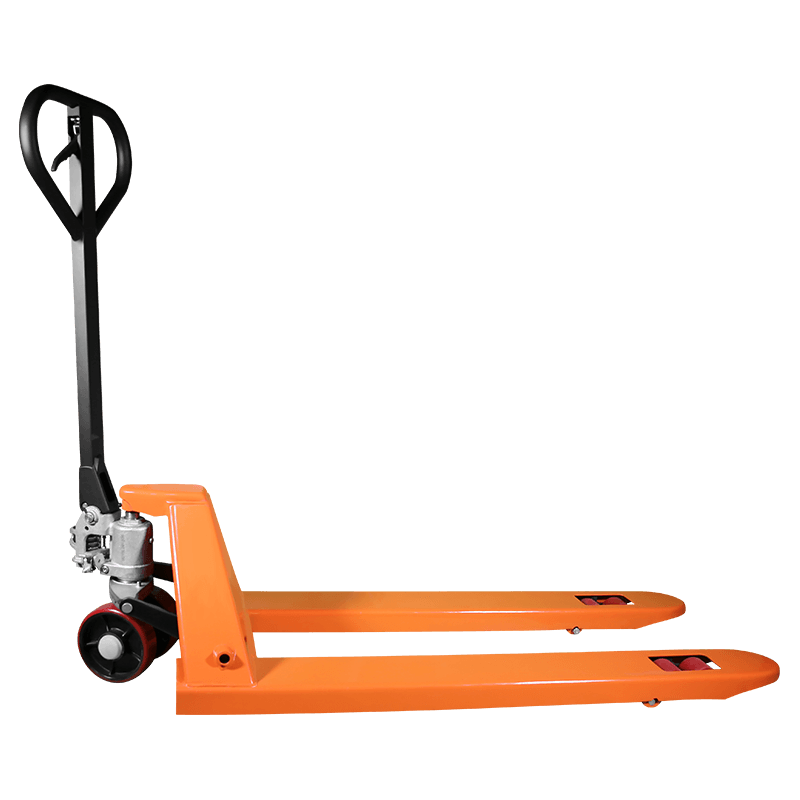

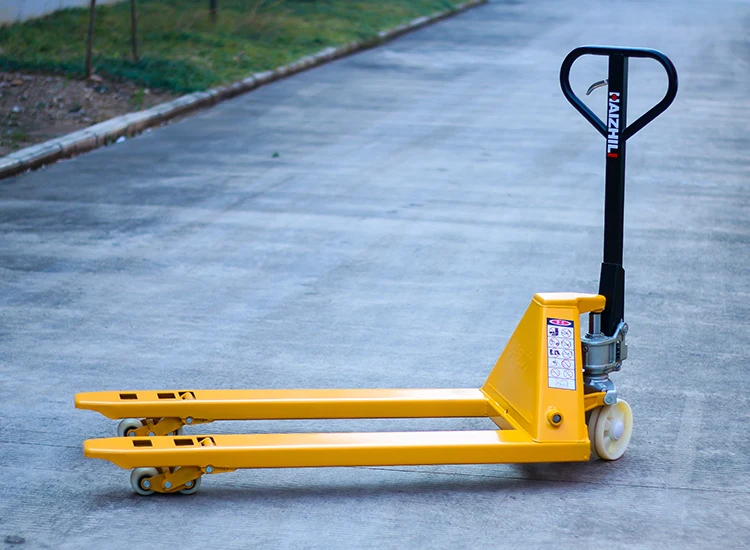

  1. Длинномерные тележки, как можно догадаться, оснащены длинными вилами. Такими роклами удобно транспортировать грузы больших размеров, что позволяет сильно упростить и ускорить рабочий процесс. Ведь можно перевозить за один раз сразу две паллеты. При этом длинные вилы имеют малую несущую способность. Это сильно снижает грузоподъемность техники.
  2. Коротковильные роклы. Они очень маневренны и прекрасно подходят для проведения работ по погрузке и разгрузке груза. Особенно, если складское помещение имеет небольшие размеры.
    При этом такая техника имеет хорошую грузоподъемность.

Купить такие тележки вы можете в интернет-магазине Shtabeler.by


Низкопрофильное оборудование

У таких рокл высота вил над поверхностью пола составляет 35 миллиметров. Кроме того, они оборудованы уменьшенными роликами. Это немного усложняет условия их эксплуатации. При этом их стоимость значительно выше, чем у всех остальных. Низкопрофильные конструкции способны перевозить груз, у которого полностью отсутствует поддон.

Модели с весами

Как понятно из названия, такое оборудование имеет встроенные весы. Оно незаменимо в тех случаях, когда нужно перевезти поклажу и одновременно зафиксировать ее вес. Как правило, такие ситуации случаются в условиях розничной торговли. В этом случае нет необходимости каждый раз прибегать к применению отдельной весовой техники. На тележке терминал весов размещен над гидроузлом, а датчики, вычисляющие вес, вмонтированы в ее вилы. Измерение веса может иметь погрешность в один килограмм.

Все данные выводятся на дисплей. Отметим, что питание у весов полностью автономное.


Роклы с вилами разной ширины

По стандарту ширина вил равняется 550 миллиметрам. Но бывают ситуации, когда требуются более узкие вилы или, наоборот, более широкие. Тележки такого вида имеют очень мощную гидравлическую систему. Это значительно облегчает рабочий процесс. Ширина вил полностью зависит от веса и габаритов груза или его поддона.

Техника с ножным подъемом

Тележки такого вида применяют для подъема, погрузки и сортировки грузов, но не для их перевозки. Такое оборудование имеет подъемный стол, высоту которого можно регулировать, функцию ручного или электронного подъема, автоматический тормоз. Последний срабатывает тогда, когда вилы подымаются, обеспечивая высокую устойчивость оборудования. Техника с ножным подъемом может использоваться только на той поверхности, которая абсолютно ровная и очень устойчивая.


О правилах эксплуатации

Чтобы гидравлическое оборудование служило долго и не ломалось, нужно соблюдать правила его эксплуатации.

  • Не допускайте перегруза. Перевозить на тележках только тот груз, вес которого прописан в технических параметрах оборудования. Превышать такой параметр запрещено. В противном случае гидроузел быстро выйдет из строя.
  • Запрещается также использовать парно две тележки сразу с целью перевоза более объемного и тяжелого груза. В этом случае погрузчики часто не обращают внимания на центр тяжести груза. Он в обязательном порядке переместится на одну из тележек, что чревато возникновением травмоопасных ситуаций.
  • Товар на вилах нужно размещать равномерно. Также его нельзя приподнимать кончиками вил. От этого они могут сломаться.
  • Часто обращайте внимание на ходовую часть техники. Не допускайте, чтобы в нее попадали чужеродные элементы.
  • Также помните о том, что роклу нужно правильно транспортировать, то есть ее нужно тянуть за собой, а не толкать впереди. Соблюдение такого простого правила значительно продлит срок службы оборудования.
  • Чтобы гидроузел всегда был исправен, необходимо все качки выполнять до предела.
  • Тщательно смазывайте все соединения роклы. Без этого она быстро сломается. Профилактика всегда лучше, чем «лечение».
  • Роклу ни в коем случае нельзя переворачивать. В перевернутом положении в гидравлическую систему попадает воздух, и она начинает «барахлить».

Видео. Работа гидравлической тележки (рохли)

Самолетов гидравлический трол

или

*

*

*

Гидравлический троллейный трол. ПОДСТАВКА ДЛЯ F-35 или JSF

P/N: 081013-100

Привод от электродвигателя, двойная независимая система

*

*

Среда для испытаний: Гидравлическая жидкость, MIL-H-83282, MIL-H- 5606 или как указано покупателем при заказе.

Пропускная способность: 24 галлона в минуту при 4000 фунтов/кв.

*

Высокоэффективная система очистки удаляет влагу, твердые частицы и растворенные газы из самолета, испытательного стенда и внешней гидравлической жидкости.

Система очистки

Снятие загрязняющих веществ: 55 галлон гидравлической жидкости в 5 часов

Вода: от 1000 до менее 200 ч / млн

Хлорированные растворители: от 400 до менее 100 ч / млн

воздух и газ: 100% растворенное удаление воздуха, 98% (по объему) Удаление

Петверки или лучше, чем NAS 1638 класса 3

*

ВВС (гидравлические испытательные стойки / тележки / буровые установки)

*

*

Портативный гидравлический тестовый стенд для F-35 или JSF

P / N: 081218-100

DISEL Engive Engive Difen-Diven-Diven-Ennecive Engivineel Engiven Ennecive. , Двойные независимые системы

*

*

Среда для испытаний: Гидравлическая жидкость, MIL-H-83282, MIL-H-5606 или в соответствии с указаниями заказчика при заказе.

Пропускная способность: 24 галлона в минуту при 4000 фунтов/кв.

*

Высокоэффективная система очистки удаляет влагу, твердые частицы и растворенные газы из самолета, испытательного стенда и внешней гидравлической жидкости.

Система очистки

Снятие загрязняющих веществ: 55 галлон гидравлической жидкости за 5 часов

Вода: от 1000 до менее 200 ч / млн

Хлорированные растворители: от 400 до менее 100 ч / млн

воздух и газ: 100% растворенное удаление воздуха, 98% (по объему). Снятие

Стекторы: уровень чистоты, равный или лучше, чем NAS 1638 Класс 3

*

*



*

*

*



*

P/N: 98612-100

NSN: 4920-01-491-0153

Электродвигатель

*

MIL-3H-H-гидравлическая жидкость, MIL-3H-H-гидравлическая жидкость 5606 или как указано заказчиком при заказе.

*
Пропускная способность: 55 галлонов в минуту при 3000 фунтов на квадратный дюйм, 32 галлонов в минуту при 5000 фунтов на квадратный дюйм или 20 галлонов в минуту при 6000 фунтов на квадратный дюйм внешняя гидравлическая жидкость.

*
Система очистки

Снятие загрязняющих веществ: 55 галлон гидравлической жидкости в 5 часов

Вода: от 1000 до менее 200 ч / млн

Хлорированные растворители: от 400 до менее 100 п.н.

и газолизированные: от 400 до менее 100 п.н.

. 100% удаление растворенного воздуха, 98%.

P/N: 000850-100 до P/N: 111025-100

(Дизельный двигатель переходит с TIER 2 на TIER3)

NSN: 4920-01-491-0152

Дизельный двигатель 3 Приводной

40166

Тестовая среда: гидравлическая жидкость, MIL-H-83282, MIL-H-5606 или указанная заказчиком при заказе.

Пропускная способность: 55 галлонов в минуту при 3000 фунтов на квадратный дюйм, 32 галлона в минуту при 5000 фунтов на квадратный дюйм или 20 галлонов в минуту при 6000 фунтов на квадратный дюйм.

Высокоэффективная система очистки удаляет влагу, твердые частицы и растворенные газы из самолета, испытательного стенда и внешней гидравлической жидкости.

Система очистки

                                                       Удаление загрязнений: 55 галлонов гидравлической жидкости за 5 часов

Вода: от 1000 до менее 200 ч / млн

Хлорированные растворители: от 400 до менее 100 ч / млн

воздух и газ: 100% растворенное удаление воздуха, 98% (по объему) Удаление

Петверки или лучше, чем NAS 1638 класса 3

*

*

*

, включая T-50, F-4, F-5, F-18, C-130, C-13, C-5, MIG29, SU-30, A400M, F-2A, F-2B, F-CK-1, Rafael, Gripen, Hawk, Eurofighter, Transport Aircraft & Helicopter и т. д. самые современные функции и компоненты. UHTS использует ЖК-дисплей с высоким разрешением HMI (человеко-машинный интерфейс) с резистивным сенсорным экраном для работы и мониторинга системы и функций UHTS. В настоящее время у HII есть контракт с ВВС США на строительство UHTS. Принят на вооружение ВВС США для поддержки их F-16 и может использоваться для поддержки любого транспортного или истребительного самолета или вертолета в их инвентаре.

*

*

Универсальный гидравлический тестовый стенд для F-16

P/N: 101198-100, NSN: 4920-01-591-9361RN (модель: A/M27T-16)

*

С приводом от электродвигателя, двойная независимая система, включая встроенную гидравлическую систему очистки (HPS) -PRF-83282, MIL-PRF-5606 и MIL-PRF-87257

*

емкость скорости потока:

Одна система : 53 галлон в минуту при 3000 фунтов на квадратный дюйм, 40 галлонов в минуту при 4000 фунтов на квадратный дюйм, 32 галлона на 5000 фунтов на квадратный дюйм на систему

Две Система : 106 галлон на 3000 фунтов на пса, 80 ГП в целом. 4000 фунтов/кв. удаление из гидравлической жидкости. Поддержание чистоты гидравлической жидкости устраняет необходимость замены гидравлической жидкости в течение длительного периода времени. HPS работает очень экономичным способом, чтобы свести к минимуму использование гидравлической жидкости, свести к минимуму потребности в утилизации опасных отходов, уменьшить площадь развертывания и резко сократить расходы на техническое обслуживание гидравлической системы и связанные с этим расходы.

Очистка     Производительность

1)       Удаление загрязнений: 55 галлонов гидравлической жидкости за 5 часов.

2)       Вода: от   1000 до менее 200 частей на миллион.

3)       Хлорированные   растворители:    От 400 до менее 100 частей на миллион.

4)       Воздух и газ: удаление 100 % растворенного воздуха, удаление 98 % (по объему).

5)       Твердые частицы:   Уровень чистоты равен или лучше, чем   NAS 1638 класс 3.

*

*

*

Универсальный гидравлический тестовый стенд для F-16

P/N: 101197-100. NSN: 4920-01-592-075RN (Модель: A/M27T-17)

*

Дизельный двигатель, две независимые системы, включая встроенную гидравлическую систему очистки (HPS)

*

*

Модель: A /M27T-17, заменяющий MJ-2A и 040489-100

Испытательная среда: гидравлическая жидкость, MIL-PRF-83282, MIL-PRF-5606, MIL-PRF-87257

*

Скорость потока:

One System : 53 галлон в минуту при 3000 фунтов на квадратный дюйм, 40 галлонов в минуту при 4000 фунтов на квадратный дюйм, 32 галлона на 5000 фунтов на квадратный дюйм на систему

Две Система : 106 галлонов в минуту на 3000 фунтов на дюйм, 80 GPM. при 4000 фунтов/кв. удаление газов из гидравлической жидкости. Поддержание чистоты гидравлической жидкости устраняет необходимость замены гидравлической жидкости в течение длительного периода времени. HPS работает очень экономичным способом, чтобы свести к минимуму использование гидравлической жидкости, свести к минимуму потребности в утилизации опасных отходов, уменьшить площадь развертывания и резко сократить расходы на техническое обслуживание гидравлической системы и связанные с этим расходы.

Эффективность очистки

1) Удаление загрязнений: 55 галлонов гидравлической жидкости за 5 часов.

2)  Вода: от  1000 до менее 200 частей на миллион.

3) Хлорированные растворители: от 400 до менее 100 частей на миллион.

4)  Воздух и газ: удаление 100 % растворенного воздуха, удаление 98 % (по объему).

5)  Твердые частицы: уровень чистоты равен или лучше, чем NAS 1638 класса 3.

UHTS настраивается с возможностью проверки инструментов с помощью недорогого набора для проверки инструментов (IVS) в течение 15 минут, что сводит к минимуму время простоя UHTS и стоимость. Все показания UHTS отображаются на ЖК-дисплее с высоким разрешением и в модуле производительности двигателя. НИКАКИЕ МАНОМЕРЫ, включая датчики или расходомеры, снимать для калибровки не требуется. IVS можно подключить напрямую к UHTS, чтобы убедиться, что датчики и расходомеры имеют допустимую точность. IVS сертифицирован и соответствует требованиям NIST.

*

*

в том числе Ф-4, Ф-5, Ф-18, С-130, С-17, С-5, МиГ29, Су-30, Ф-2А, Ф-2Б, Ф-СК -1, Рафаэль, Грипен, Ястреб, Еврофайгер, Транспортный самолет и вертолетный и т. Д.

*

*

*

Портативный гидравлический тестовый стенд для F-16

*

Модель: MK-3A. по UHTS

Привод от электродвигателя, двойная независимая система

*

*

NSN: 4920-00-528-8780 и 4920-00-045-7543

Среда для испытаний: Гидравлическая жидкость, MIL-H-5606, MIL-H-83282, Skydrol 500 A и B, или как указано заказчиком при заказе.

*

Скорость потока:

One System : 35 галлон в минуту при 3000 фунтов на квадратный дюйм, 15 галлонов в минуту при 5000 фунтов на кв. галлонов в минуту/система при 5000 фунтов на квадратный дюйм) Или комбинация

*

*

*

ПОРТАТИВНЫЙ ГИДРАВЛИЧЕСКИЙ ИСПЫТАТЕЛЬНЫЙ СТЕНД ДЛЯ F-16

P/N 070515-100

Привод от дизельного двигателя, двойные независимые системы

Испытательная среда: Гидравлическая жидкость, MIL-H-5606, MIL-H-83282, Skydrol 500 A и B, или как указано заказчиком при заказе .

*

Скорость потока:

One System : 35 галлон в минуту при 3000 фунтов на квадратный дюйм, 15 галлонов в минуту при 5000 фунтов на кв. галлонов в минуту/система при 5000 PSI) Или объединить

Эта модель УСТАРЕЛА и заменена на UHTS

*

*

*

*

*

Новое поколение HII и универсальные гидравлические тестовые подставки (UTHTS) с последними современными характеристиками и новейшими чертами составные части. UTHTS использует ЖК-дисплей с высоким разрешением HMI (человеко-машинный интерфейс) с резистивным сенсорным экраном для работы и мониторинга системы и функций UTHTS. В настоящее время HII заключила контракт с ВВС США на строительство UTHTS. Принят на вооружение ВВС США для поддержки их F-15.

*

*

Универсальный тройной гидравлический тестовый стенд для F-15 (Uthts)

P/N: 120756-100, NSN: 4920-01-615-3563RN

*

. Тройная независимая система, включая встроенную гидравлическую систему очистки (HPS)

*

*

Замена: AM-27T-2A, NSN: 4920-01-044-5926 и NSN: 4920-00-903-2271

*

4 *

4

Тестовая среда: гидравлическая жидкость, MIL-PRF-83282, MIL-PRF-5606 и MIL-PRF-87257

Пропускная способность: 35 галлонов в минуту при 3000 фунтов на квадратный дюйм, 30 галлонов в минуту при 4000 фунтов на квадратный дюйм или 25 галлонов в минуту при 5000 фунтов на квадратный дюйм на систему или вместе.

*

UTHTS поставляется со встроенной гидравлической системой очистки (HPS), которая обеспечивает непрерывное охлаждение, фильтрацию влаги и удаление твердых частиц гидравлической жидкости, воды, хлорированных растворителей, абсорбированного воздуха и удаления газов из гидравлической жидкости. Поддержание чистоты гидравлической жидкости устраняет необходимость замены гидравлической жидкости в течение длительного периода времени. HPS работает очень экономичным способом, чтобы свести к минимуму использование гидравлической жидкости, свести к минимуму потребности в утилизации опасных отходов, уменьшить площадь развертывания и резко сократить расходы на техническое обслуживание гидравлической системы и связанные с этим расходы.

Очистка     Производительность

1)       Удаление загрязнений: 55 галлонов гидравлической жидкости за 5 часов.

2)       Вода:    от   1000 до менее 100 частей на миллион.

3)       Хлорированные   растворители:    От 400 до менее 100 частей на миллион.

4)       Воздух и газ: удаление 100 % растворенного воздуха, удаление 98 % (по объему).

5)       Твердые частицы:   Уровень чистоты равен или лучше, чем   NAS 1638 класс 3.

*

*

*

Универсальный тройной гидравлический тестовый стенд для F-15 (Uthts)

P/N: 120755-100, NSN: 4920-01-615-6002RN

*

Diesel Engine Drive-Drive-Drive-Triple, трипл. Независимые системы, включая встроенную гидравлическую систему очистки (HPS)

*

*

Замена: TTU-228/E1B, NSN: 4920-01-143-1203 и NSN: 4920-01-587-7129

*

Среда для испытаний: гидравлическая жидкость, MIL-PRF-83282, MIL-PRF-5606 и MIL-PRF-87257

Пропускная способность: 35 галлонов в минуту при 3000 фунтов на квадратный дюйм, 30 галлонов в минуту при 4000 фунтов на квадратный дюйм или 25 галлонов в минуту при 5000 фунтов на квадратный дюйм на систему или вместе.

*

UTHTS поставляется со встроенной гидравлической системой очистки (HPS), которая обеспечивает непрерывное охлаждение, фильтрацию влаги и удаление твердых частиц гидравлической жидкости, воды, хлорированных растворителей, абсорбированного воздуха и удаления газов из гидравлической жидкости. Поддержание чистоты гидравлической жидкости устраняет необходимость замены гидравлической жидкости в течение длительного периода времени. HPS работает очень экономичным способом, чтобы свести к минимуму использование гидравлической жидкости, свести к минимуму потребности в утилизации опасных отходов, уменьшить площадь развертывания и резко сократить расходы на техническое обслуживание гидравлической системы и связанные с этим расходы.

Производительность очистки

1) Удаление загрязнений: 55 галлонов гидравлической жидкости за 5 часов.

2) Вода: от 1000 до менее 100 частей на миллион.

3) Хлорированные растворители: от 400 до менее 100 частей на миллион.

4) Воздух и газ: удаление 100% растворенного воздуха, удаление 98% (по объему).

5) Твердые частицы: уровень чистоты равен или лучше, чем NAS 1638 класс 3.

UTHTS настроен с возможностью проверки приборов с помощью недорогого набора для проверки приборов (IVS) в течение 15 минут, что сводит к минимуму время простоя и стоимость UTHTS. Все показания UHTS отображаются на ЖК-дисплее с высоким разрешением и в модуле производительности двигателя. НИКАКИЕ МАНОМЕРЫ, включая датчики или расходомеры, снимать для калибровки не требуется. IVS можно подключить напрямую к UTHTS, чтобы убедиться, что датчики и расходомеры находятся в пределах приемлемой точности. IVS сертифицирован и соответствует требованиям NIST.

*

*

*

Портативный тройной гидравлический тестовый стенд для F-15

*

P/N: 99430-100, NSN: 4920-01-044-5926

, Тройная система

*

*

Модель: AM27T-2A

Испытательная среда: гидравлическая жидкость, MIL-H-5606 или MIL-H-83282 20 галлонов в минуту при манометрическом давлении 4000 фунтов на кв. дюйм или 15 галлонов в минуту при манометрическом давлении 5000 фунтов на кв. дюйм

*

Две системы: 70 галлонов в минуту (35 галлонов в минуту/система) при 3000 фунтов на кв. При 3000 фунтов на квадратный дюйм 60 галлонов в минуту (20 галлонов в минуту/систему) при 4000 фунтов на квадратный дюйм или 45 галлонов в минуту (15 галлонов в минуту/систему) при 5000 фунтов на квадратный дюйм

*

*

*

*

. ИСТОЧНИК ПИТАНИЯ

Дизельный двигатель

P/N: 040489-100 вместо MJ-2A

Тестовая среда: Гидравлическая жидкость:

MIL-H-83282, MIL-H-5606 или как указано заказчиком при заказе.

Скорость потока:

32 галлон в минуту при 3000 фунтов на квадратный дюйм, 22 галлон в минуту при 5000 фунтов на квадратный дюйм

*

Электродвигательный привод

P/N: 040499-100 заменить MK-3A

P/N: 040499-100-100 MK-3A

P/N: 040499-100-100 MK-3A

. Испытательная среда: гидравлическая жидкость, MIL-H-83282, MIL-H-5606 или указанная заказчиком при заказе.

Скорость потока Емкость: 40 галлонов в минуту при 3000 фунтов на квадратный дюйм, 25 галлонов в минуту при 5000 фунтов на квадратный дюйм

*

Портативный гидравлический источник питания.

Дизельный двигатель

Одиночная система, модель: HIP-D-1

Испытательная среда: Гидравлическая жидкость, MIL-H-5606/MIL-H-83282

или в соответствии с заказом клиента

Расход и давление Номинальное значение: 10 галлонов в минуту при 3000 фунтов/кв.0003

Двойная система, модель: MK-19D

*

Тестовая среда: Гидравлическая жидкость, MIL-H-5606/MIL-H-83282

*

/MIL-H-87257, NATO H-515/NATO H-537/NATO H-538

*

Рейтинг потока и давления: 0-21 галлон в минуту при 3000 фунтов на квадратный дюйм,

0-22 галлон в минуту при 140 фунтов на дюйм

*

*

*

*

Портативный гидравлический источник питания

Привод от дизельного двигателя

Одиночная система, модель: HIP-D-2-HPU

Тестовая среда: MIL·H-5606, MIL-H-83282

или в соответствии с указаниями заказчика в заказе

*

Номинальные значения расхода и давления: 25

*

*

*

*

Проверенный агрегат, используемый для поддержки самолетов Bombardier.

Переносной гидравлический источник питания

Привод от электродвигателя

Двойная система, модель: HIP-E-2Z-1

Тестовая среда: MIL-L-7808, MIL·H-5606, MIL-H-83282

или в соответствии с указаниями заказчика в заказе

*

Номинальные значения расхода и давления: 24 галлона в минуту при 3000 фунтов на квадратный дюйм,

*

*

*

*

Портативный гидравлический источник питания. -541-8529

Размер: 24 дюйма в ширину, 37 1/4 дюйма в высоту и 56 дюймов в длину

Среда: MIL·H-5606, MIL-H-83282

или как указано заказчиком в заказе

Номинальные значения расхода и давления: 6 галлонов в минуту при 3000 фунтов на квадратный дюйм, 4 галлона в минуту при 5000 фунтов на квадратный дюйм NSN: 4920-01-110-0705 (с дизельным двигателем)

Двойная система, модель: A/M27T-5

Среда: MIL·H-5606, MIL-H-83282

или по указанию заказчика по заказу

Номинальный расход и давление:

Наддув при низком давлении: 25 галлонов в минуту при 55 фунтов на квадратный дюйм, 2500 об/мин

Высокое давление: 20 галлонов в минуту при 3000 фунтов на квадратный дюйм, 10 галлонов в минуту при 5000 фунтов на квадратный дюйм, 2500 об/мин 541-8529 (с электродвигателем)

Двойная система, модель: A/M27T-7

Среда: MIL-H-83282 или указанная заказчиком в заказе

25 галлонов в минуту при 55 фунтов/кв. 0003

Размер: ширина 50 3/4″, высота 49 и длина 83 3/4″ (Очиститель гидравлической жидкости стандарта ВВС США )

подключен к MK-3A или MJ-2A

*

Удаляет:

*

% воды

4

2) 9,021 1)

*

2)  Растворенная вода до менее 100 частей на миллион.

*

3)  100 % унесенных газов.

*

4) 98% из растворенных газов

*

5) Загрязнение частиц для получения уровня чистоты NAS Class 3.

9000 *

Двойная мощность : Diesel Engine -Dripense или или двигатель Diessel OR -движимо работает от бытовой электросети.

*

    Возможность буксировки со скоростью не более 20 миль в час. по улучшенным дорогам.

*

2011©Авторское право HII Group. Все права защищены

Тележка с гидравлическим барабаном | Оборудование для работы с барабанами | Гидравлические барабанные тележки
