Инструкция к тепловой пушке

• Введение

• Как работает тепловая пушка

• Установка и подключение тепловой пушки

• Подключение тепловых пушек разных типов

После выбора тепловой пушки, может появиться вопрос о том, как ее правильно подключить. К сожалению, большинство людей не используют инструкции, которые прилагаются к различным приборам и технике. А зря! Использование инструкции позволит избежать травм и упростит работу с устройством. Правильное обращение с тепловой пушкой снижает риск поломки и быстрого износа оборудования.

Также в инструкции дается подробное описание принципов работы устройства. Понимание того, как работает тепловая пушка, позволит полностью использовать ее потенциал, а также поможет в ремонте. В инструкции подробно описываются необходимые для починки комплектующие.

Как работает тепловая пушка





Электрический вентилятор засасывает холодный воздух через заднее отверстие пушки и прогоняет его через всю систему к выходному отверстию.

Внутри пушки воздух нагревается. Пушки используют электроэнергию для работы вентилятора и нагрева. Сам принцип нагрева у разных типов устройств отличается:

• Электрические – воздух проходит через спиральный или трубчатый ТЭН и нагревается.
• Газовые – вместо ТЭНа для нагрева используется горелка. Газ поступает в устройство, где поджигается пьезо-элементом. Воздух проходит через пламя и нагревается. Если пламя потухнет, то автоматическая система автоматически отключает подачу газа.
• Дизельные – для нагрева используется двигатель внутреннего сгорания. Есть два способа нагрева воздуха с помощью дизельного двигателя:
  • Прямого нагрева – вентилятор загонят холодный воздух прямо в камеру сгорания. Воздух выходит через сопло вместе с выхлопными газами.
  • Непрямого нагрева – камера сгорания размещена так, чтобы нагревать внутреннюю сторону корпуса пушки. Воздух нагревается от стенок, не попадая в камеру сгорания.
    Выхлопные газы выводятся отдельно.
• Инфракрасные  – для локального нагрева используются фламентины. Это ребристые трубчатые ТЭНы из алюминия. При нагревании с помощью электричества, газа или керосина фламентины испускают инфракрасное излучение. За трубчатыми ТЭНами размещаются зеркальные отражатели. Так излучение не рассеивается и не нагревает устройство.



Установка и подключение тепловой пушки

Способ подключения обогревателя зависит от типа его привода. Также есть общие правила эксплуатации, которым надо следовать при подключении любой тепловой пушки.



Общие правила эксплуатации тепловой пушки:

• Ставьте прибор только на ровной поверхности.
• От потолка до пушки желательно оставить зазор хотя бы в полтора метра.
• Не прислоняйте заднюю часть тепловой пушки к стенам и другим объектам.
• Не закрывайте сопло тепловой пушки. Это снижает ее эффективность, увеличивает риск перегрева и даже возгорания. Желательно, чтобы перед выходным отверстием было хотя бы три метра пустого пространства.
• Не прикрепляйте какие-либо рукава к соплу пушки.
• Не кладите какие-либо предметы на тепловую пушку.
• Не перемещайте тепловую пушку, если она включена.
• Не направляйте тепловую пушку на легковоспламеняющиеся предметы.
• Не используйте тепловую пушку в местах, где присутствуют пары легковоспламеняющихся или взрывчатых веществ: бензина, ацетона, спирта и т.д.
• Не включайте тепловую пушку в местах, где много пыли.
• Не используйте обогреватель в помещениях с высокой влажностью или на улице во время дождя.
• Не оставляйте тепловую пушку работать без присмотра.
• Не вносите изменения в конструкцию тепловой пушки.
• Во время ремонта используйте только указанные в инструкции детали.
• Если вы хотите разобрать, дозаправить или отремонтировать обогреватель, то его нужно выключить и выдернуть из розетки.
• Если вы используете обогреватель в закрытом помещении, то не забывайте его хотя бы иногда проветривать.
• Если тепловая пушка грязная и пыльная, то ее нужно почистить перед включением.
• Перед использованием устройства на полной мощности, дайте ему час-два прогреться. Это особенно важно зимой при работе на улице или в холодных помещениях.

Подключение тепловых пушек разных типов





Электрические

Электрические тепловые пушки подключаются по тому же принципу, что и другие электроприборы. В зависимости от модели такие пушки подключаются к розетке 220 В или 380 В. Убедитесь, что устройство заземлено. Нежелательно ставить пушку под самой розеткой. Если проводка старая или просто не рассчитана на большие нагрузки, то лучше подключить пушку на отдельную линию.

Не включайте пушку в розетку, если переключатель стоит во включенном положении. Это может привести к перепаду напряжения. Температуру до нужного значения выставляйте плавно. Желательно делать паузу в 5 секунд после каждого повышения ступени нагрева. Это позволит пушке равномерно прогреться.

Не выключайте пушку просто выдергивая ее из розетки

Дизельные

Дизельные пушки заправляются как обычный дизельный двигатель. Перед включением проверьте, чтобы не было утечки горючего. Если у вас дизельная пушка непрямого нагрева, то подсоедините ее к вытяжке или дымоходной трубе для удаления выхлопов. Не забудьте проверить, чтобы была тяга.

Теперь подключите пушку к розетке. Для работы ей нужно совсем немного электроэнергии, поэтому нагрузка на электросеть небольшая. Включите прибор и плавно выставите нужную температуру.

Газовые

С помощью редуктора подсоедините пушку к баллону с газом или газовой магистрали с помощью шланга. Шланг идет в комплекте с устройством, но можно использовать и другой. Главное, чтобы это был двухслойный армированный шланг. Длинна шланга должна быть не менее 2 метров. Баллон с газом или газовая магистраль должны находиться позади тепловой пушки. Чем дальше, тем лучше. Если вы используете баллон, то он должен стоять в вертикальном положении.

На редукторе выставите уровень давления, указанный в характеристике устройства. Перед включением максимальной подачи газа проверьте систему на герметичность с помощью мыльного раствора. После этого нужно выровнять давление.

Подключите тепловую пушку к электрической сети и дайте системе минуту на продувку. Теперь включите пьезо-поджиг. Плавно выставите нужный режим работы.

Принцип работы дизельных, газовых и электрических тепловых пушек

Принцип работы тепловой пушки вне зависимости от цены, сложности устройства или любой классификации, достаточно прост и, по сути, одинаков, как для дизельных или газовых, так и для электрических пушек.

Мощный вентилятор прогоняет холодный воздух через нагревательные элементы или камеру сгорания, в которой воздух нагревается и все тот же вентилятор способствует уже равномерному распределению горячего воздуха по помещению или открытому пространству.

Наиболее распространенными в использовании на данный момент являются три вида тепловых пушек: электрические, газовые и дизельные. Дизельные, в свою очередь, делятся на агрегаты прямого и непрямого нагрева.

В первом случае (прямого нагрева), продукты  горения вместе с поступающим воздухом  являются теплоносителем. Такие пушки применяются либо на открытой местности, либо в помещениях с хорошей системой приточно-вытяжной вентиляции. Аппараты непрямого нагрева устроены таким образом, чтобы продукты горения не попадали в помещение, а отводились за его пределы. Как дизельные, таки газовые пушки  требуют подключения к сети для  питания вентилятора, системы поджига или системы безопасности.

По принципу впрыска топлива выделяют эжекторные и электромеханические пушки. Эжекторный принцип реализован следующим образом: воздушный поток, создаваемый насосом, создает разряжение и подсасывает топливо из бака. Далее, воздушно-топливная смесь через форсунку подается в камеру сгорания. Электромеханический впрыск осуществляется за счет установки топливного насоса и воздушного нагнетателя.

Принцип работы газовой тепловой пушки

С помощью электрического  двигателя запускается вентилятор, засасывающий внутрь пушки холодный воздух. Топливо, в виде газа поступает через редуктор в горелку. Происходит  воспламенение посредством пьезоэлемента (безопасность агрегата обеспечивается автоматической системой с  термодатчиком,  прекращающей подачу газа в случае, если пламя потухло). Проходящие сквозь пушку потоки нагретого  воздуха выталкиваются с помощью вентилятора наружу.

Некоторые особенности газовых тепловых пушек

• Возможность быстрого подключения и замены газового баллона
• Стабильная работа даже в сильный мороз (в худшем случае необходимо потрясти баллон)
• КПД устройства близок к 100%

Важно помнить, что при работе агрегата сгорает кислород в помещении, поэтому при обогреве в комнате не должны находиться люди, а после завершения работы агрегата необходимо проветривание.

Схема подачи газа в газовой тепловой пушке

Патрубок входа газа Защита от гашения пламени Электромагнитный клапан Клапан-регулятор подачи газа Газовая форсунка (сопло) Головка горения Термоэлемент Термостат

После подключения газового баллона, газ попадает в патрубок входа газа (1), после этого в камеру защиты от гашения пламени (2), электромагнитный клапан (3), в клапан-регулятор подачи газа (4), в газовую форсунку (5), затем осуществляется воспламенение (поджиг) от свечи зажигания.

Термоэлемент (7) нагревается и способствует прохождению газа в камеру защиты от гашения пламени (2). Термостат (8) запускает электрическую цепь и пропускает газ через электромагнитный клапан. Также, термостат (8) ответственен за блокировку подачи газа (защита от перегрева).

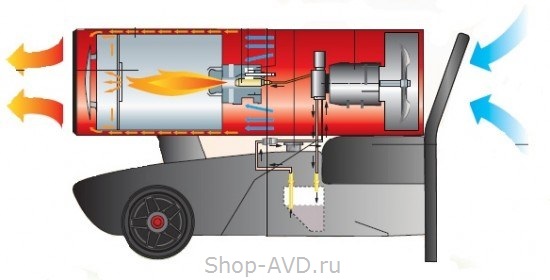

Принцип работы дизельной тепловой пушки (прямоточной)

Из топливного бака дизельной прямоточной пушки топливо (как правило, солярка или керосин) попадает в специальный фильтр-отстойник. Далее, с помощью насоса или компрессора топливо поступает в форсунку.

Расположенный в задней части пушки вентилятор доставляет холодный воздух в камеру сгорания, одновременно с этим распределяя туда же топливо из форсунки. Происходит возгорание посредством свечи зажигания и электрическим элементом. Горячие воздушные массы вместе с продуктами горения устремляются в обогреваемое пространство.

Некоторые особенности дизельных тепловых пушек

• Экономный расход топлива (10-15 часов непрерывной работы)
• Небольшие затраты на электроэнергию (0,3-1 кВт)
• В случае прямого нагрева, продукты сгорания попадают в обогреваемое пространство, поэтому необходима вентиляция помещения

Принцип работы электрической тепловой пушки

Забираемый вентилятором холодный воздух попадает внутрь пушки и нагревается там с помощью специальных нагревательных элементов (ТЭНов), а после этого вновь выбрасывается в помещение.

Некоторые особенности электрических тепловых пушек

• Скорость прохождения воздушных масс через нагревательную систему высока, поэтому эффективность нагрева напрямую зависит именно от мощности ТЭНов
• Скорость воздушного потока влияет на равномерность обогрева. Чем выше скорость, тем равномернее распределяется тепло (при этом сам обогрев происходит медленнее, так как воздух не успевает сильно нагреться)
• Электрические тепловые пушки не предназначены для обогрева открытой местности. Для этих целей используют дизельные или газовые
• При работе электрической пушки не выделяется посторонних запахов (в самые первые дни работы возможен специфический запах от ТЭНов, который вскоре пропадает)

Ассортимент товаров на сайте

В интернет-магазине «ВентИнформ» представлены электрические, газовые и дизельные тепловые пушки ведущих производителей, таких как Ballu, Hintek, СФО и другие. Подробнее ознакомиться с предлагаемой продукцией можно в каталоге отопительного оборудования в разделе тепловых пушек.

Консультации по тепловой пушке | Управление по охране окружающей среды и безопасности

Тепловая пушка внешне похожа на стандартный фен, но работает и используется совершенно по-другому. Оба сконструированы с вентилятором с приводом от двигателя, который нагнетает воздух на нить накала с электрическим подогревом. Нагревательный элемент в тепловой пушке обычно раскаляется во время использования. Тепловые пушки работают при более низких скоростях воздуха и производят температуру до 1200F, достаточно горячую, чтобы расплавить некоторые виды стекла.

Тепловые пушки часто используются в исследовательских лабораториях для сушки стеклянной посуды, нагревания верхних частей перегонного аппарата во время перегонки высококипящих материалов и для проявления пластин для тонкослойной хроматографии (ТСХ). Другие области применения тепловых пушек включают:

• удаление краски
• пайка
• отверждаемые эпоксидные смолы
• удаление скопления льда
• применение термоусадочной трубки
• удаление наклеек и наклеек
• размягчение, формование и сварка пластмасс
• ускорить испарение

Базовые тепловые пушки имеют один температурный режим и одну скорость вращения вентилятора и предназначены в первую очередь для удаления краски. Более сложные модели имеют два или три режима нагрева или переменную регулировку в пределах диапазона, а также выбор двух, трех или переменных скоростей воздушного потока.

Хотя тепловые пушки могут сильно нагреваться и часто используются вместо газовой паяльной лампы, отсутствие видимого пламени может создать ложное чувство безопасности. Выключатели питания и двигатели вентиляторов обычно не искробезопасны и могут представлять серьезную опасность воспламенения. По этим причинам никогда не следует использовать тепловые пушки вблизи легковоспламеняющихся материалов, включая открытые емкости с горючими жидкостями, легковоспламеняющимися парами или колпаками, используемыми для контроля горючих паров.

Удаление растворителей и проявление стеклянных пластин для ТСХ лучше всего выполнять с помощью нагревательной пластины и щипцов для манипулирования отдельными пластинами. Когда нагревательная пластина недоступна или недостаточна для процедуры, можно использовать тепловую пушку. Никогда не держите образец без щипцов при использовании фена, иначе вы рискуете получить прямое воздействие тепла на руку.

Проявление пластин для ТСХ, содержащих нехлорированные растворители, с помощью фена следует проводить на столе, свободном от легковоспламеняющихся и горючих материалов, включая бумажные полотенца, книги, растворители и другие реагенты. Количество пара, образующегося в процессе, будет минимальным и не должно создавать опасности в лабораторном пространстве. Проявление пластин для ТСХ, содержащих хлорированные или токсичные растворители, или проявку большого количества пластин за один раз следует проводить в вытяжном шкафу, свободном от горючих материалов и в легковоспламеняющейся атмосфере.

При использовании тепловой пушки эффективную температуру любой тепловой пушки можно снизить, держа ее подальше от поверхности; тем не менее, всегда оставляйте зазор не менее 1 см между выпускным соплом и рабочей поверхностью. Наличие тепловой пушки с переменными настройками дает больше выбора и предпочтительнее. Правильные настройки температуры и скорости воздуха, если они доступны, определяются типом работы и темпом, наиболее подходящим для безопасности оператора.

Не используйте удлинитель для питания тепловой пушки. Из-за высокого потребления тока удлинители могут перегреваться, что может привести к возгоранию или поражению электрическим током. Никогда не загораживайте и не закрывайте решетки воздухозаборников. Если поток воздуха уменьшить, тепловая пушка перегреется и может загореться. Никогда не используйте тепловую пушку, направляя выходное сопло непосредственно на поверхность, это уменьшит поток воздуха и может иметь тот же эффект, что и заслонка воздухозаборных решеток.

Меры безопасности, которые следует учитывать при использовании фена.

• Не используйте тепловую пушку вблизи горючих или легковоспламеняющихся материалов/атмосфер.
• Учитывать наличие и направление выделяемого тепла
• Всегда выключайте инструмент перед тем, как положить его на какую-либо поверхность.
• Дайте инструменту остыть, прежде чем убрать его на хранение.
• Никогда не прикасайтесь к горячему металлическому соплу одеждой или кожей.
• Никогда не направляйте поток воздуха на свое тело
• Не смотрите вниз на сопло, когда пистолет включен.
• Ничего не вставляйте в сопло пистолета.
• Никогда не блокируйте входную решетку и не препятствуйте потоку воздуха во время работы устройства

Несчастные случаи с использованием тепловых пушек

В Принстонском университете произошли несчастные случаи из-за неправильного использования тепловых пушек. В двух наиболее заметных авариях использовались тепловые пушки в присутствии легковоспламеняющихся растворителей, что привело к значительному ущербу и материальному ущербу.

• Лаборант с помощью тепловой пушки нагревал вручную примерно 0,5 литра гептана в стакане из пирекса над открытым столом. Брызги гептана соприкоснулись с элементами тепловой пушки, воспламенив гептан и заставив его отбросить стакан от себя. Рукав рубашки рабочего загорелся. Пылающий стакан приземлился на другую рабочую поверхность, распространив огонь на его компьютер. Рабочий сразу же воспользовался аварийным душем, чтобы потушить возгорание на своей одежде, а затем применил огнетушитель, чтобы потушить другое возгорание. Рабочий получил ожог руки. Компьютер, содержащий его диссертацию, был уничтожен.

• Сотрудник лаборатории использовал тепловую пушку для ускорения испарения легковоспламеняющегося растворителя и проявления предметных стекол для тонкослойной хроматографии. Несколько стопок бумажных полотенец, флаконы с горючим растворителем и 100 открытых флаконов с горючим растворителем находились в вытяжном шкафу, где проводился этот процесс. Тепло от тепловой пушки воспламенило бумагу и флаконы с растворителем, быстро распространившись на бутыли-дозаторы, что подлило масла в огонь. К счастью, рабочий не получил травм; однако ущерб, нанесенный вытяжному шкафу и прилегающей территории, оценивается более чем в 32 000 долларов. Продукт реакции исследователя также был уничтожен. Лаборатория, причастная к инциденту, несколько недель не работала.

Тепловые пушки – основы

как работают тепловые пушки — настройки температуры -функции тепловой пушки — точки безопасности

Электрический тепловые пушки в настоящее время в значительной степени заменили «старомодные» парафиновые и газовые паяльные лампы для снятия краски с дерева. Парафиновые и газовые паяльные лампы по-прежнему имеют место в наборе инструментов, где электричество не всегда доступно, но их следует использовать с осторожностью, чтобы не поджечь древесину, не поджечь облупившуюся краску или не треснуть стекло при работе с оконной рамой. .

Поток горячего воздуха тепловой пушки менее опасен, чем открытое пламя, но он все же может привести к воспламенению легковоспламеняющихся предметов, растрескиванию стекла и травмам при попадании на кожу. Одним из больших преимуществ является то, что нагрев происходит почти мгновенно, поэтому тепловую пушку можно отключить во время перерывов в работе, в то время как паяльная лампа имеет неудобство, связанное с необходимостью повторного зажигания, если пламя погасло.

Электрические тепловые пушки, доступные в настоящее время, представляют собой легкие и простые в использовании инструменты, которые значительно снижают вероятность ожога дерева или растрескивания стекла при правильном использовании для удаления краски.

Как работают тепловые пушки

Тепловые пушки очень похожи на фены, но, как задумчиво указано во многих инструкциях, никогда не должны использоваться для сушки волос! Принцип работы термофена аналогичен фену: вентилятор втягивает воздух в корпус инструмента, прогоняет его через электрический нагревательный элемент и выбрасывает через сопло.

Для снятия краски нагретый воздух направляется на окрашенную поверхность, вызывая ее размягчение, после чего ее можно легко снять с помощью ножа для снятия краски или крючка. Для достижения наилучших результатов лучше всего обработать поверхность с помощью теплового пистолета над инструментом для зачистки, смягчая краску непосредственно перед тем, как инструмент для зачистки достигнет ее. Инструмент используется одной рукой, другой рукой держите инструмент для зачистки.

Некоторые тепловые пушки можно использовать, сидя на скамейке, чтобы две руки могли свободно использовать горячий воздух для других целей.

Настройки температуры

Очень простые тепловые пушки имеют только один температурный режим и одну скорость вращения вентилятора и предназначены в первую очередь для удаления краски. Более сложные модели имеют два или три режима нагрева или даже полностью регулируемую регулировку в диапазоне, а также выбор двух, трех или переменных скоростей воздушного потока.

Эффективная температура любой тепловой пушки может быть снижена, если держать ее подальше от поверхности, но наличие переменных настроек дает больший выбор.

Для удаления краски обычно требуется максимальная скорость и максимальный поток воздуха — эти настройки также необходимы для других работ, таких как пайка сантехнических соединений и освобождение ржавых гаек. Существуют и другие области применения тепловой пушки, где могут быть полезны более низкие потоки воздуха и/или более низкие температуры. Другие варианты использования тепловой пушки включают:

• высыхание краски или лака — от 30 до 130 °C — необходимо соблюдать осторожность, так как частицы пыли могут попасть на краску/лак ветром.
• сушка влажной древесины (перед шпаклевкой или покраской) — от 100 до 200°С.
Размягчающий клей
• (например, при наклеивании кромки столешницы или подъеме напольной плитки) — от 300 до 400°C.
• гибка пластиковых труб — от 200 до 300°С.
Полиэтиленовая термоусадочная пленка
• — от 200 до 300°С.
• сварка некоторых пластмасс — от 330 до 400°C.

Тепловая пушка всегда должна использоваться с осторожностью в медных трубах, где использовались паяные соединители, так как тепло может расплавить припой и ослабить соединения.

Для большинства моделей фенов доступны специальные насадки для специальных целей, отличных от удаления краски.

Характеристики тепловой пушки

Как такой простой инструмент, между одной моделью тепловой пушки и другой не так много отличий, но есть некоторые важные особенности.

• Мощность — обычно от 1000 Вт до 2000 Вт (мера мощности пушки). При наличии регуляторов нагрева и/или воздушного потока, чем выше мощность, тем лучше.
• Главный выключатель управления — обычно устанавливается на передней части пистолетной рукоятки и обычно представляет собой переключатель «мертвый человек», который отключает питание при снятии давления пальца — идеальная функция безопасности, поскольку тепловая пушка останавливается при случайном падении .
• Температурный режим — для удаления краски требуется не менее 500°C — чем ниже нижний предел диапазона, тем полезнее. Выбор элементов управления делает инструмент более полезным.
• Настройка воздушного потока — наличие переменной или нескольких скоростей делает инструмент более универсальным.
• Термовыключатель — отключает инструмент, если он перегревается. Если это происходит, это указывает на неисправность в инструменте или методе использования — в целях безопасности неисправность должна быть выявлена ​​и устранена до повторного использования фена.
• Длина изгиба — обычно устанавливаются длины от 2,5 до 3 м, это означает, что при использовании удлинителя инструмент можно использовать с полным вылетом, при этом гнездо не будет висеть в воздухе.
• Крюк для подвешивания — удобно хранить инструмент.
• Накладная подставка — позволяет безопасно «отдохнуть» тепловому фену во время перерывов в работе и после использования. Это также позволяет использовать пистолет «без рук», когда требуется две руки на заготовке (например, при сгибании пластиковой трубы).
• Насадки — большинство тепловых пушек имеют ряд насадок, которые можно установить для конкретных целей, как правило, их необходимо приобретать. отдельно. Основные виды насадок:
  1. Сопло-редуктор — когда вы хотите сконцентрировать тепло на определенной области.
  2. Рефлекторная насадка — оборачивается вокруг пластиковой или медной трубы для распределения тепла по поверхности трубы.
  3. Плоская форсунка — для распределения горячего воздуха на более широкую узкую область.
  4. Насадка для защиты стекла — используется при удалении краски с окна, чтобы не допустить попадания прямого тепла на стекло.

Безопасность с тепловыми пистолетами

Хотя это безопаснее, чем использование паяльной лампы с открытым пламенем, при использовании теплового пистолета все же требуется осторожность. Конкретная точка:

• Из-за мощности этих инструментов (до 2000 Вт), когда необходим удлинитель, используйте только шнур, рассчитанный на 10 А или больше, и всегда полностью разматывайте провод.
• Никогда не загораживайте и не закрывайте решетки воздухозаборников. Если поток воздуха уменьшить, тепловая пушка перегреется и может загореться.
• Никогда не используйте фен, когда выходное сопло плотно прижато к поверхности, это уменьшит подачу воздуха и может иметь тот же эффект, что и закрытие решеток воздухозаборника,
• Не используйте фен рядом с легковоспламеняющимися материалами.
• Всегда выключайте инструмент перед тем, как положить его на какую-либо поверхность.
