Устройство и принцип работы саморегулирующегося греющего кабеля

Саморегулирующийся кабель — это усовершенствованный вариант электрического греющего кабеля.

Впервые саморегулируемый нагревательный кабель был разработан специалистами американской компании Raychem Corporation. Выпуск этого кабеля принес компании всемирную известность, поскольку его свойства были сразу оценены там, где необходимо защитить от замерзания используемое оборудование или поддерживать неизменной температуру какого-либо объекта.

В настоящее время саморегулируемый греющий кабель выпускается многими известными мировыми производителями электротехнической продукции, в том числе и российскими предприятиями.

Греющий саморегулируемый кабель широко применяется в различных отраслях промышленности, в строительстве, в жилищно-коммунальной сфере и в быту (например, для обогрева кровли). Такая востребованность изделия обусловлена его уникальными свойствами, а свойства эти определены его конструктивными особенностями и принципом действия.

Устройство

Конструктивно греющий кабель саморегулирующего типа сложнее резистивного кабеля постоянной мощности. Он содержит полимерную матрицу, которая изменяет сопротивление под действием внешней меняющейся температуры, в результате чего изменяется количество выделяемой тепловой энергии.

На рис. 1 представлено схематическое изображение саморегулирующегося греющего кабеля.

Рис. 1

Нагревательная часть кабеля состоит из двух луженых медных жил (1), залитых пластичной смесью графита с полупроводниковым полимером, образующей саморегулирующуюся матрицу (2). Токопроводящие медные жилы замыкаются через матрицу.

Изолирующий слой нагревательной части (3), выполненный  из фторполимерного термопласта, одновременно защищает ее от воды. Экранирующая оплетка из луженой меди (

4) служит для заземления кабеля, механической и электрической защиты. Наружная оболочка (5) выполняется, в зависимости от условий эксплуатации нагревательного кабеля, из разных материалов. Для простых условий эксплуатации применяется оболочка из полиолефинового пластиката. Для сложных эксплуатационных условий (агрессивная среда, конденсат, ультрафиолетовое излучение и др.) используется фторполимер.

Обработка матрицы и внешней оболочки саморегулируемого кабеля производится методом радиационного сшивания.

Принцип работы

Полупроводниковая матрица имеет высокий положительный температурный коэффициент сопротивления (ТКС): при увеличении температуры увеличивается ее сопротивление, уменьшается сила тока и выделяемая мощность, то есть количество выделяемого тепла, и наоборот — снижение температуры приводит к увеличению выделяемого тепла. Работает это следующим образом.

Полупроводник саморегулирующейся матрицы содержит проводящие частицы. Условно такая матрица может быть представлена в виде большого числа сопротивлений, включенных параллельно между токопроводящими жилами (рис. 2).

Рис. 2

При подаче на токопроводящие жилы напряжения возникает ток, матрица нагревается, материал ее расширяется, в результате чего нарушаются контакты между отдельными проводящими частицами, что равносильно уменьшению количества параллельно включенных сопротивлений и увеличению общего сопротивление матрицы. В результате уменьшается ток и количество выделяемого тепла. Так поддерживается стабильный температурный режим.

Чем ниже температура участка, тем больше проводящих путей, меньше сопротивление, больше ток и сильнее нагрев (рис. 3).

Рис. 3

На участке 1 с высокой температурой мало проводящих цепочек, велико сопротивление матрицы, величина тока мала и теплоотдача мала также. На участке 2 температура ниже, сопротивление матрицы меньше, больше ток и теплоотдача. На участке 3, где самая низкая температура, больше всего проводящих дорожек, сопротивление мало, ток и выделяемая мощность самые большие.

То есть при изменении температуры обогреваемого участка изменяется сопротивление матрицы соответствующей части кабеля и количество выделяемой тепловой энергии на этом участке.

Преимущества

Главные преимущества саморегулируемого кабеля — энергетическая и экономическая эффективность. Это связано с тем, что при повышении температуры на каком-либо участке автоматически снижается мощность нагрева, а соответственно и потребление электроэнергии.

Кроме того, структура кабеля позволяет при монтаже системы обогрева резать его на куски необходимой длины без ущерба для его физических свойств. Это дает возможность использовать такой нагревательный кабель только на проблемных участках, где особенно велика вероятность замерзания в холодное время года, что позволяет сэкономить средства.

Виды и характеристики

По своему назначению выпускаемые кабели условно делятся на промышленные и общестроительные.

Саморегулируемые кабели промышленного назначения используются для защиты от замерзания, обогрева или поддержания температуры промышленных трубопроводов, резервуаров, емкостей и другого технологического оборудования. на предприятиях добывающей, перерабатывающей, химической, металлургической, легкой и пищевой промышленности, в энергетике и машиностроении. В большинстве случаев эти кабели выпускаются во взрывозащищенном исполнении.

Общестроительный кабель не является взрывозащищенным, поэтому при своей достаточной универсальности не может применяться в зонах с повышенной взрыво- и огнеопасностью. Такие кабели предназначены  для систем обогрева бытовых трубопроводов и антиобледенительных систем кровли, площадок, лестниц и т.п.

К основным техническим характеристикам относятся:

• напряжение питания, В;
• номинальная мощность погонного метра, Вт/м;
• удельное сопротивление пускового тока, А;
• сечение токопроводящих жил, мм²;
• максимальная рабочая температура кабеля, °C;
• максимальная температура окружающей среды, °C.

При выборе саморегулируемого греющего кабеля учитываются все параметры и характеристики изделия, а также его условия эксплуатации.

Для заказа услуги подбора и монтажа греющего кабеля оставьте заявку. Менеджер свяжется с вами в ближайшее время.

Оставить заявку

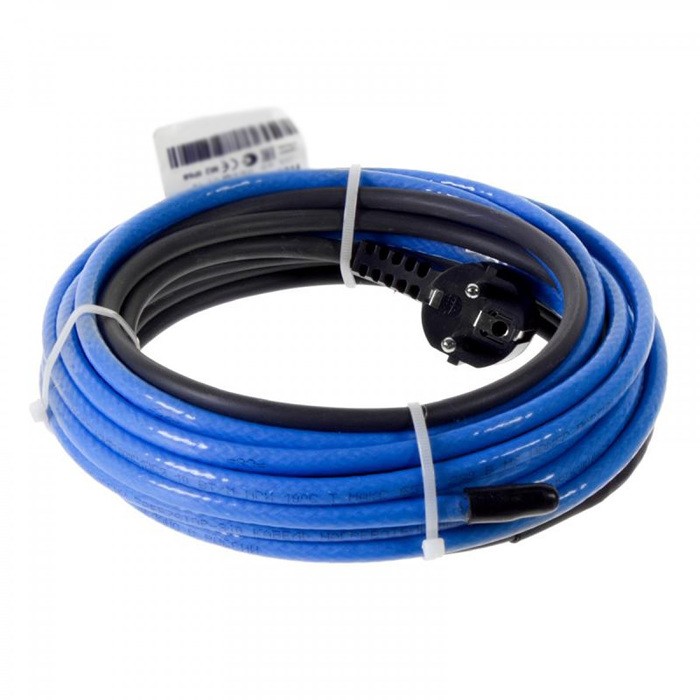

Саморегулирующийся греющий кабель для обогрева труб, клапанов, водопроводных кранов, накопительных баков. SRL16-2, 1 метр

Саморегулирующийся греющий кабель для обогрева труб, клапанов, водопроводных кранов, накопительных баков. SRL16-2, 1 метр

• Греющий кабель
• Греющий кабель (на отрез)

Каталог

Информация

Доставка по России

Мы доставим ваш заказ курьером по Москве или службой экспресс-доставки по всей России.

Теги

• ftp
• utp
• алюминиевый лист
• алюминиевый скотч
• витая пара
• диэлектрик
• долговечное жало
• дюраль
• изоляция проводов
• изоляция трансформаторов

• Описание
• Характеристики
• Отзывы

Кабель нагревательный саморегулирующийся SRL-16-2 используется для обогрева накопительных баков, трубопроводов, клапанов, водопроводных кранов.

SRL-16-2― это кабель нагревательный саморегулирующийся, линейная мощность 16 Вт/м, предназначенный для защиты от замерзания трубопроводов, водопроводных кранов, накопительных баков, клапанов в холодное время года.

Основой кабеля SRL-16-2 служит полупроводящая матрица, внутри которой расположены две токопроводящие медные жилы. Выделение тепла происходит в полупроводящей матрице, сопротивление которой зависит от температуры поверхности, что обеспечивает эффект саморегулирования (при повышении температуры сопротивление матрицы возрастает, тепловыделение падает и наоборот). Благодаря этому свойству, кабель SRL-16-2 не перегревается и не может перегореть даже когда его отдельные участки накладываются друг на друга. Защиту от влаги и механических повреждений обеспечивает наружная оболочка, изготовленная из специального материала, стойкого к атмосферным осадкам, перепадам температур, что увеличивает долговечность и надежность кабеля SRL-16-2.

Параллельная схема подключения тока позволяет отрезать кабель любой длины. Это упрощает проектирование и монтаж. Кабель в зависимости от местных требований можно отрезать на строительной площадке непосредственно от барабана.

Характеристики

Основные
Производитель	SRL-16-2
Страна производитель	Южная Корея
Вид нагревательного кабеля	Саморегулирующийся
Максимальная мощность	16. 0 (Вт/м)
Количество жил	2
Экранированный кабель	Нет
Напряжение сети	220~240 В
Частота	50.0 (Гц)
Длина кабеля	1.0 (м)
Максимальная рабочая температура	65.0 (град.)
Минимальная температура окружающей среды	-50.0 (град.)
Максимальная температура окружающей среды	85.0 (град.)
Минимальная температура монтажа	-30.0 (град.)
Область применения нагревательного кабеля	Обогрев водостоков и кровли, Обогрев водопровода, Обогрев труб и трубопроводов, Обогрев резервуаров и емкостей
Гарантийный срок	24 (мес)



Рекомендуем посмотреть

Дихлорэтан, 30 мл

150 ₽

Трубка фторопластовая Ф-4д 2,5 х 0,45 мм, 1 метр

150 ₽

Провод термостойкий ПРКА 4,0 мм² (180°С)

150 ₽

Провод теплостойкий ПТЛ-200 1,0 мм² (200°С)

150 ₽

Еврошприц 5 куб

150 ₽

Покупатели, которые приобрели Саморегулирующийся греющий кабель для обогрева труб, клапанов, водопроводных кранов, накопительных баков.

SRL16-2, 1 метр, также купили

Оргстекло КРАСНОЕ 3 х 200 х 300 мм

550 ₽ 750 ₽-26%

Оргстекло прозрачное 3 х 200 х 300 мм

450 ₽ 500 ₽-10%

Оргстекло прозрачное 2 х 200 х 300 мм

300 ₽ 350 ₽-14%

Пруток медь М1 круг 8 х 250 мм

420 ₽

Провод обмоточный ПЭТВ-2 Ø 0,28 мм (вес — 1000г; длина — 1692м)

1 кг = 1692 м

2 500 ₽

Электрические нагревательные кабели — Grainger Industrial Supply

Электрические нагревательные кабели

78 изделий

Электрические нагревательные кабели обеспечивают обогрев труб, крыш и водосточных систем, а также укладки под полом. Саморегулирующиеся нагревательные кабели автоматически регулируют тепловую мощность в зависимости от температуры окружающей среды. Они оборачиваются вокруг труб или прикрепляются к краю крыши, чтобы предотвратить повреждение от замерзания или образования льда. Нерегулируемые нагревательные кабели, также известные как кабели постоянной мощности, обеспечивают одинаковое количество тепла независимо от температуры и могут использоваться с термостатами. Они обычно устанавливаются под полом, чтобы обеспечить дополнительное тепло в помещении.

• Нарезные электрические нагревательные кабели

• Наборы нарезных электрических нагревательных кабелей

• Предварительно собранные электрические нагревательные кабели

• Аксессуары для электрического нагревательного кабеля 90s 2

Вырезать Электрические нагревательные кабели с разной длиной

Саморегулирующиеся

Электрические нагревательные кабели с разной длиной, саморегулирующиеся, отсортированы по Для использования внутри/вне помещений, по возрастанию

Загрузка. ..

90 Комплекты электрических нагревательных кабелей 3 5 90 04

Саморегулирующийся

Нарезной электрический нагревательный кабель Комплекты саморегулирующиеся, отсортированные по Для использования внутри/вне помещений, по возрастанию

9080149

5 0 Предварительно собранные электрические нагревательные кабели

Нерегулируемые

Предварительно собранные электрические нагревательные кабели Нерегулируемые, сортировка по Для использования внутри/вне помещений, по возрастанию

Загрузка…

909483838

Загрузка. ..

Самостоятельно -Регулирующие

Предварительно собранные электрические нагревательные кабели Саморегулирующиеся, отсортированные по Для использования внутри/вне помещений, по возрастанию

Loading…

Аксессуары для электрических нагревательных кабелей

Аксессуары для электрических нагревательных кабелей, отсортировано по типу продукта, по возрастанию

903877

Загрузка. .

Примечание: Доступность продукта определяется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

Комплекты автоматических электрических нагревательных кабелей

Комплекты автоматических электрических нагревательных кабелей | Продукты для защиты от атмосферных воздействий Frost King®

Этот сайт использует файлы cookie, чтобы предложить вам лучший просмотр. Закрывая этот баннер, прокручивая эту страницу или нажимая на любой из ее элементов, вы разрешаете нам использовать файлы cookie.

Комплекты кабелей для автоматического электрического обогрева

Защитите свои трубы от замерзания зимой. Комплект электрического нагревательного кабеля Frost King со встроенным термостатом автоматически предотвращает замерзание водопроводных труб. Нет больше замерзших труб!

• Для использования на 2-дюймовых металлических и пластиковых водопроводных трубах.
• Поддерживает температуру воды до -40 градусов по Фаренгейту.
Вилка
• имеет индикатор питания.
• Встроенный термостат.
• 120 В, 7 Вт на фут.

Где купитьСкачать инструкцию

Видеоролики

Все, что вам нужно, чтобы стать экспертом в области рукоделия

Как установить комплект нагревательного кабеля Frost King

Просмотреть все видео

Что такое автоматические комплекты электрических нагревательных кабелей?

Просмотреть все видео

Популярные ответы на часто задаваемые вопросы

В: Могу ли я получить копию Инструкций по кровельным тросам?

YUP…



Все прямо здесь…

(Просто нажмите)

В: Могу ли я использовать комплекты нагревательных кабелей на линии питания мобильного дома?

К сожалению, нет. Мобильные домашние провода, как и садовые шланги, слишком гибкие и недостаточно толстые, чтобы выдерживать температуру нагревательного кабеля. Не делай этого.

Популярные часто задаваемые вопросы

В: Должен ли индикатор нагревательного кабеля мигать и гаснуть?

Нет. Свет должен быть сплошного цвета. Если индикатор мигает, это может означать, что кабель работает неправильно, и вам не следует устанавливать кабель на трубы.

В: Имеются ли печатные инструкции для комплектов кабелей автоматического электрического обогрева Frost King?

Да… см. ниже… Щелкните здесь для получения полных инструкций.

Популярные ответы на часто задаваемые вопросы

В: Можно ли разместить комплект нагревательного кабеля на трубе, затем изолировать ее и закрыть деревом или гипсокартоном?

Нет, никогда не устанавливайте комплекты нагревательных кабелей на стены, пол и потолок.

В: Как прикрепить комплект нагревательного кабеля к трубе?

Чтобы закрепить комплект нагревательного кабеля, наклейте аппликационную ленту или любую изоляционную ленту хорошего качества с минимальной номинальной температурой 176 F с шестидюймовыми интервалами. Вы можете закрепить комплекты нагревательных кабелей практически любым типом ленты, но вам следует держаться подальше от малярной ленты. Малярная лента не обладает достаточной прочностью для фиксации комплекта кабелей на какое-то время, потому что клей имеет тенденцию высыхать. Хотя лучше всего использовать ленту, кабельные стяжки или застежки-молнии будут работать до тех пор, пока они не натянуты настолько туго, что могут врезаться в кабель.

Популярные ответы на часто задаваемые вопросы

В: Можно ли использовать комплекты нагревательных кабелей на пластиковых трубах?

Да. Комплекты нагревательных кабелей можно использовать на пластиковых водопроводных трубах только в том случае, если они являются трубами первичного подвода с наружным диаметром от 3/8″ до 1½». На трубах должно быть написано «График 40» сбоку.

В: Комплекты нагревательных кабелей поставляются с автоматическим термостатом?

Да, все комплекты нагревательных кабелей поставляются со встроенным автоматическим термостатом, который включает кабель, когда температура трубы ниже 38 F, и выключает кабель при температуре выше 45.

Популярные ответы на часто задаваемые вопросы

В: Могу ли я использовать комплекты электрических нагревательных кабелей на моих трубах горячей воды? Или мне просто завернуть холодные трубы?

Да. Для горячих труб рекомендуется не устанавливать нагревательные кабели на трубы, нагретые выше 155 F. Вы должны использовать комплект нагревательных кабелей как на трубах горячей, так и на холодной воде, если трубы подвергаются воздействию холодного наружного воздуха. Итак, если ваши трубы находятся под домом, в незащищенном пространстве или у внешней неизолированной стены; тогда было бы неплохо использовать нагревательные кабели как на горячих, так и на холодных трубах. Помните, что вода в линии горячей воды становится холодной, если она не используется постоянно.

В: Горит ли индикатор на вилке комплекта электрического нагревательного кабеля постоянно?

Да, он включен, пока подается питание.

Популярные ответы на часто задаваемые вопросы

В: Могу ли я использовать комплекты электрических нагревательных кабелей для защиты водяного шланга?

Нет! Комплекты электрических нагревательных кабелей изготавливаются только для медных, железных или пластиковых водопроводных труб сортамента 40. Не делай этого! Нет, никогда не устанавливайте комплекты нагревательных кабелей на шланги любого типа.

В: Как узнать, правильно ли работает комплект электрического нагревательного кабеля?

Если комплект нагревательного кабеля установлен правильно, индикатор в вилке будет гореть, а кабель должен быть теплым на ощупь. Вы также можете проверить кабель, чтобы убедиться, что он работает правильно. Подключите кабель и оберните пакет со льдом вокруг блока термостата, и через 20 минут кабель должен стать теплым на ощупь.

Популярные ответы на часто задаваемые вопросы

В: Могу ли я использовать комплект кровельного кабеля на трубах в подвале?

Нет, вы должны использовать каждый продукт в соответствии с инструкциями. Комплект кровельных кабелей предназначен только для крыш. Для применения в трубах вам понадобится комплект нагревательного кабеля.

В: Можно ли использовать комплекты нагревательных кабелей на медных трубах водяного отопления внутри помещений?

Да. Тепловые кабели можно использовать на медных трубах водяного отопления внутри помещений.

Популярные ответы на часто задаваемые вопросы

В: Можно ли удвоить нагревательный кабель Frost King даже на небольшом участке трубы?

Нет. Никогда не наматывайте нагревательный кабель! Чрезмерная обмотка может привести к перегреву нагревательного кабеля. Никогда не используйте кабель длиннее длины трубы, для защиты которой он предназначен. Так что не делай этого.

В: Какова мощность на фут в комплекте с автоматическим электрическим нагревательным кабелем?

Все комплекты кабелей автоматического электрического обогрева (от 3 футов до 30 футов) рассчитаны на 120 В, 7 Вт на фут с максимальным потреблением 15 А.

Популярные ответы на часто задаваемые вопросы

В: После того, как я соединил свои трубы с тепловым кабелем, могу ли я затем надеть изоляцию на кабельный комплект?

Стекловолоконная трубная обертка с пластиковой оберткой или облицованная стекловолоконная трубная обертка — лучший выбор. Обертка лучше справляется с полной герметизацией нагревательного кабеля, чтобы удерживать тепло и лучше защищать трубу. Итак… Да, нагревательный кабель рекомендуется накладывать на трубу, покрытую изоляцией из стекловолокна толщиной ½ дюйма или любой равноценной негорючей изоляцией с пароизоляцией.

В: Есть ли у вас нагревательный кабель Frost King Pipe длиной 100 футов?

Самый длинный нагревательный кабель для водопроводных труб, который производит Frost King, имеет длину 30 футов.

Популярные ответы на часто задаваемые вопросы

В: Нужно ли мне постоянно подключать комплект кровельных кабелей? Или только когда похолодает?

Лучше всего подключить комплект кабелей до того, как пойдет снег. Затем вы можете оставить кабели включенными до тех пор, пока снег не растает с крыши. Как только температура поднимется выше точки замерзания, вы можете отсоединить кабели.

В: Какой длины кабельный комплект мне нужен?

Измерьте длину водосточных желобов, особенно количество, которое вам нужно покрыть. Кроме того, обратите внимание на длину свесов и водосточных труб. Сложите эти измерения вместе, и вы узнаете длину, необходимую для покупки комплекта автоматического электрического троса для крыши Frost King. Если вас все еще беспокоит продукт Frost King, свяжитесь с нами. Все это описано в инструкции (нажмите здесь).

Популярные ответы на часто задаваемые вопросы

В: Можно ли проложить комплект кабелей для защиты от обледенения крыши прямо в водосточных желобах?

Нет, вы должны поддерживать зазор не менее 2 дюймов между нижней частью капельной петли и нижней частью желоба. Видеоинструкция по кровельному кабелю Инструкция по кровельному кабелю PDF

В: Сколько погонных футов может обеспечить 60 футов кровельного троса?

При установке комплектов кровельных тросов на краю крыши с использованием шаблона «WWWW» хорошее эмпирическое правило заключается в том, что на каждые 20 футов (включая водосточную трубу) крыши, которую вы планируете покрыть, вам потребуется примерно 80 футов кровельного троса. . В конечном счете это зависит от заданного свеса и других частей крыши, которые необходимо защитить. Дополнительную информацию см. в руководстве по эксплуатации.

Популярные ответы на часто задаваемые вопросы

В: Могу ли я использовать комплект кровельного троса на трубах в подвале?

Нет, вы должны использовать каждый продукт в соответствии с инструкциями. Комплект кровельных кабелей предназначен только для крыш. Для применения в трубах вам понадобится комплект нагревательного кабеля.

В: Сколько кровельного троса мне нужно для 40-футовых желобов?

Если вы планируете прокладывать кабель по водосточным трубам, вы можете использовать комплекты 160-футового или 200-футового кровельного кабеля.

Популярные ответы на часто задаваемые вопросы

В: Могу ли я прикрепить комплект для защиты от обледенения крыши к своей металлической крыше?

Извините, но набор кабелей для защиты от обледенения крыш Frost King не предназначен для металлических крыш, только для крыш с черепицей.
