Теплый плинтус электрический внешне ничем не отличается от водяной плинтусной системы. Разница в том, что внутри нагревательного элемента, в нижнюю медную трубку вставляется ТЭН, а внутри верхней медной трубки прокладывается термостойкий кабель питания с силиконовой изоляцией.

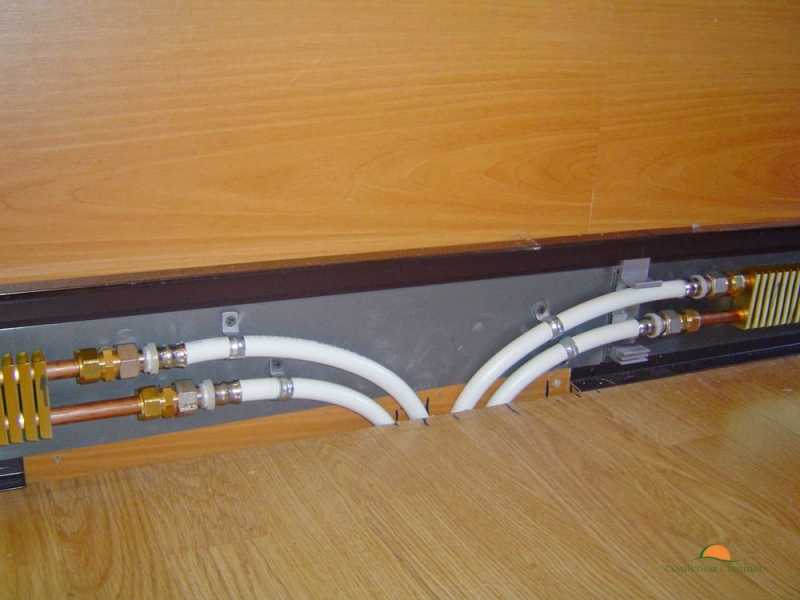

Установка системы производиться путем закреплением элементов вертикально на стене.
Высота конструкции плинтусной системы : 14 см, ширина 3 см.
Теплый плинтус может монтироваться на любых поверхностях: дерево, гипсокартон, каменная кладка, бетон и.т.д.
Консультации специалистов см. раздел Контакты. Запрос на расчет теплого плинтуса высылайте на электронную почту [email protected]
Оправдана ли установка теплого плинтуса?
Изначально планировалась статья в духе плен-отопления, но чем больше материала перебираю, общаюсь с пользователями теплого плинтуса, тем благосклонней отношусь к плинтусному отоплению.
У плинтусного обогрева есть своя область применения — дома с окнами в пол. Но даже в квартирах, не загроможденных мебелью (с продуманной гардеробной, которую даже можно «обойти» теплым плинтусом) можно успешно применять этот вид отопления. К тому же, сейчас интенсивный обогрев окон не нужен — 3-х камерное остекление, навороченный профиль, теплопотери через окна значительно меньше. А открывая окно на проветривание, понимаешь — все тепло уходит на улицу.
В первую очередь отмечу, что нет такой системы отопления, которая способна экономить 40% электроэнергии, как рассказывают маркетологи плинтусов. Киловатт взял — киловатт отдал. Вопрос только в комфорте и подходящей именно вам конфигурации.
Как работает теплый плинтус
Теплый плинтус является высокотемпературной системой отопления (от 50 до 110 град. С) лучистого типа. По периметру наружных стен прокладывается 2 витка медных труб в обрешетке. Выглядит это примерно так, как на фото ниже, но у каждого производителя свой состав металла обрешетки, формы ребер и тд.

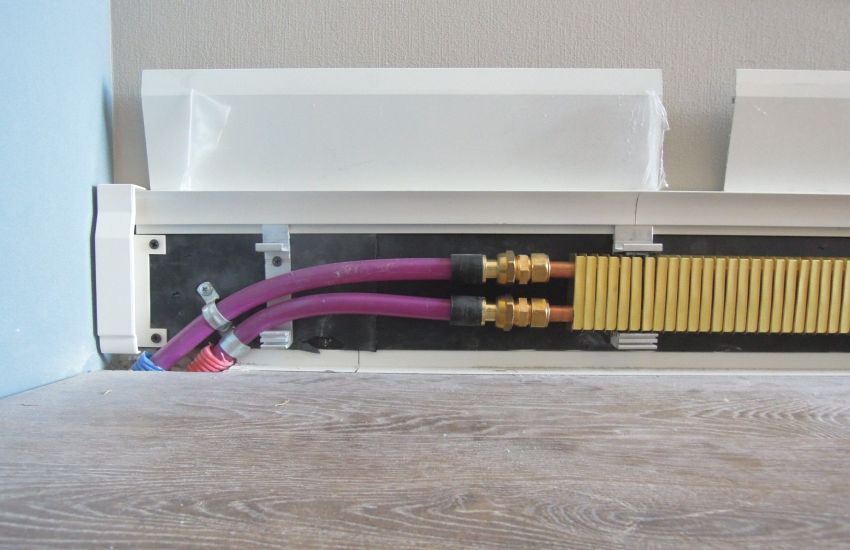

Теплые плинтуса можно назвать размазанным по всей стене радиатором, но его конструкция не допускает активную конвекцию — теплый воздух струится вверх по стене и дает комфортное тепло от стен к центру комнаты. Этот принцип обогрева называют еще «теплой стеной» и связывают с эффектом Коанда (Коандэ).
Плинтус водяной и электрический
Плинтуса под отопление работают как на водяной, так и на электрической системе. Водяной теплый плинтус имеет распределительный коллектор. Одна из фирм, монтирующих плинтусное отопление, предлагает врезать его в центральное отопление.
Система может работать на воде или антифризе. Средний объем жидкости на погонный метр системы 340 мл. Теплоноситель нагревается в котле и циркуляционным насосом распределяется в коллектор, далее по полиэтиленовым трубам в отопительные модули.

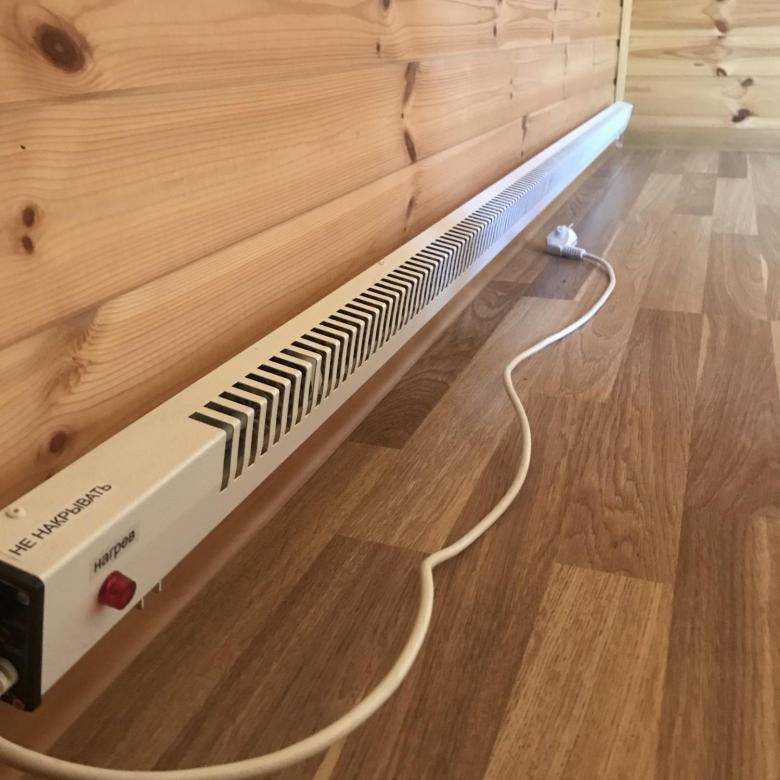

Электрический плинтус по виду ничем не отличается от водяного. Только внутри нижней медной трубки работает ТЭН мощностью 140-500 Вт, в верхней прокладывается кабель питания, изолированный силиконом. Регулируется термостатом.

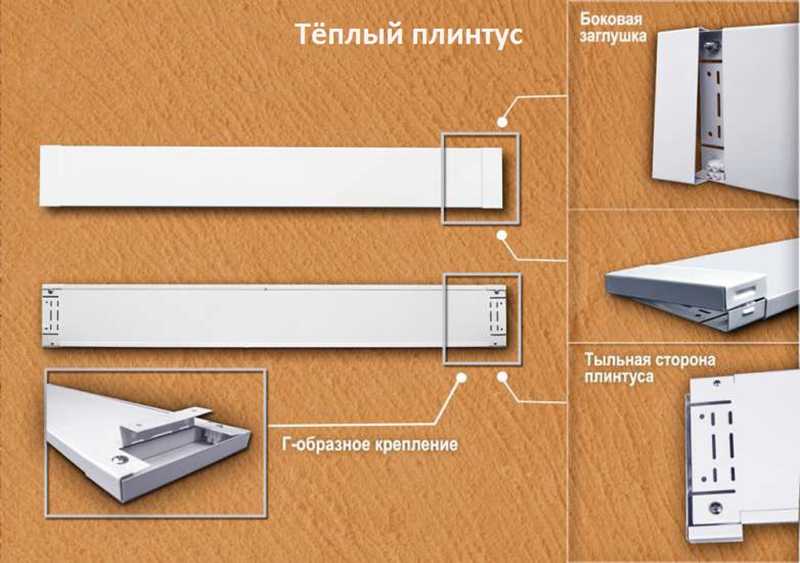

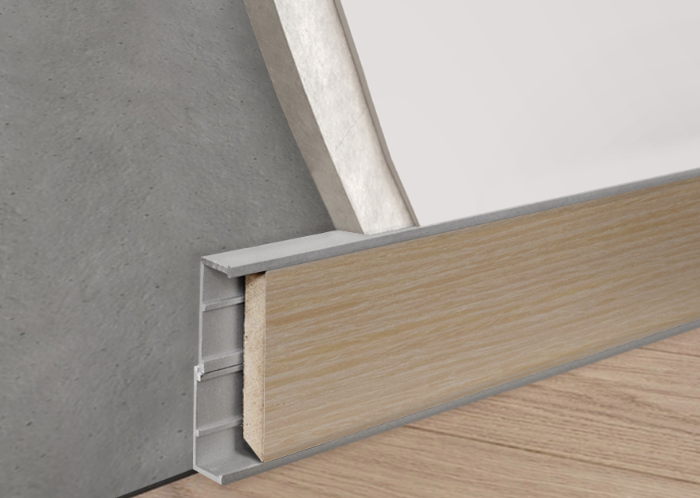

Конструкция теплого плинтуса
Каждый производитель имеет индивидуальный подход к конструкции теплого плинтуса, но от общепринятой модели не отходят. Внешний накладной корпус металлический, высота 14-18 см, ширина 3-6 см. Теплообменный греющий модуль закрепляется на кронштейнах. Трубки из меди обрешечены алюминиевыми радиаторами или латунными ламелями. Диаметр труб 13 мм, толщина металла 2 мм. Медная труба спаяна или обжата специальными гайками. Углы полиэтиленовые или медные.
Плюсы теплого плинтуса
- Идеальная система отопления для домов с панорамными окнами.
- Равномерное тепло, пыль не гоняет.
- Работает как самостоятельная система, но может быть дополнением к другому отоплению у сырых стен, окнам в пол, на лоджиях.
- Не дает углам и проблемным стенам сыреть, это основной плюс плинтусного обогрева.
- Монтаж трудоемкий, но не сложный. При желании отапливающий плинтус можно спаять своими силами и такие системы уже лет 10 как отлично обогревают коттеджи.
- Декоративно, приятно глазу.
О энергоэффективности такого отопления я не компетентен судить, так как это вопрос комфорта и индивидуальной чувствительности к температуре.
Недостатки теплого плинтуса
- Цена в целом процентов на 15 дороже традиционных систем отопления, но это субъективная оценка. Я сознательно не пишу тут никаких цифр — слишком много переменных для расчета затрат. Минимальная цена 1,5 метров погонных $50, без расчетов.
- Оребрение может потрескивать при остывании-нагревании. Выходя на постоянную температуру никаких звуков не наблюдается.
- Скорость выхода на оптимальную температуру около суток, тоесть дольше конвекторов и радиаторов. Это не годится для зимней дачи с непостоянным проживанием.
- В загроможденных мебелью помещениях теплый плинтус себя не оправдает.

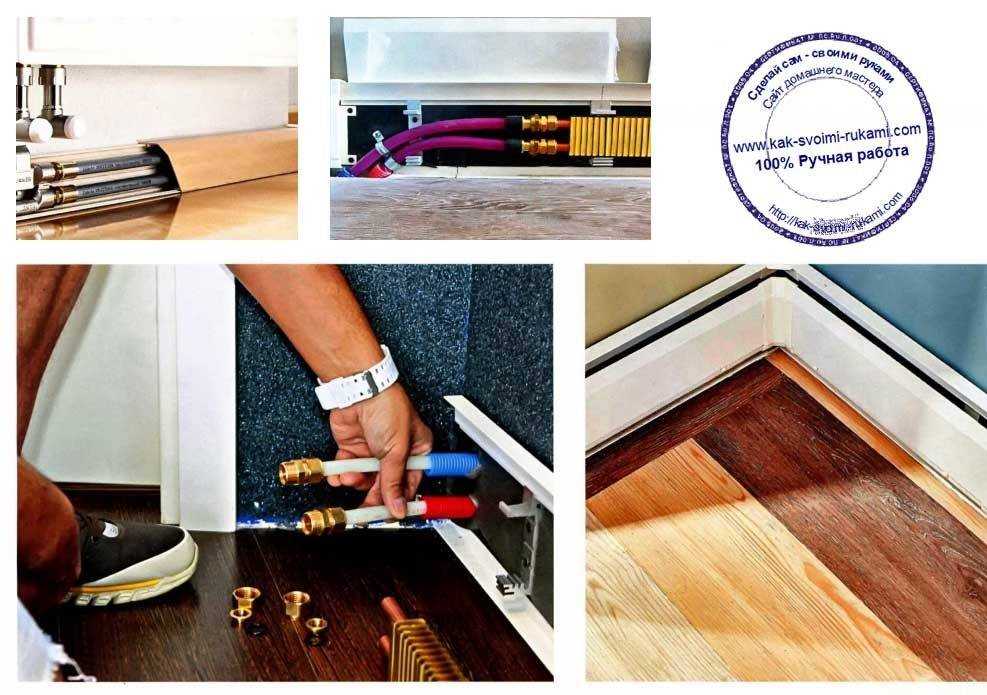

Как установить нагреватель плинтуса
