Тип фундамента ленточный: Виды фундаментов: ленточный, столбчатый, фундаментная плита

alexxlab 0 Комментариев

Содержание

Виды фундаментов: ленточный, столбчатый, фундаментная плита

*Стоимость работ и материалов по фундаменту включает в себя все необходимые работы и затраты.

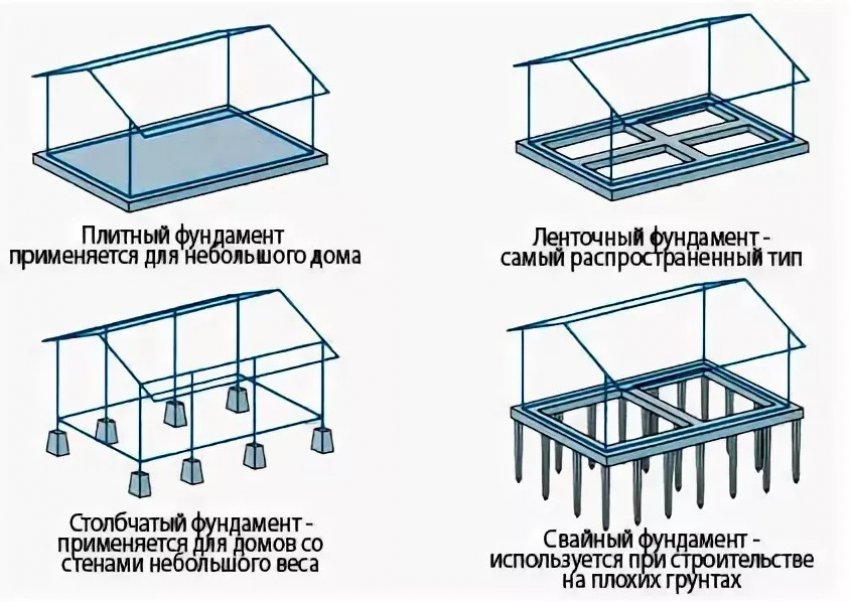

Виды часто используемого фундамента

 Строительство дома – это самый важный шаг в жизни каждого человека. Всю работу по возведению жилища можно сделать самостоятельно или воспользоваться услугами профессионалов. Однако перед тем как начать строить, важно понимать, что качество и надежность дома во многом зависит от фундамента, ведь он выдерживает максимальные нагрузки на протяжении всего срока эксплуатации. А чтобы правильно его построить, необходимо разбираться в конструкции и возможных вариантах различных фундаментов.

Учитывая природные условия, местность и нагрузки, конструкция и вид фундамента бывает разной. Вот основные виды фундаментов для строительства домов:

  1. Ленточные виды фундаментов располагаются  под самонесущими и несущими стенами, выполняются в виде сплошной непрерывной монолитной ленты.
  2. Плитным фундаментом заливают цельные монолитные плиты, которые обеспечивает равномерное распределение нагрузки.
  3. К столбчатым фундаментам относятся такие виды, которые строится из отдельных опорных конструкций, которые устраивают под стенами, колоннами. Опоры выставляют с определенным шагом.
  4. Свайные фундаменты состоят из опор и ростверка, которые хорошо заглублены в грунт. Ростверк делают в виде ленты, которая объединяет сваи.

Каждый вариант фундамента отличается глубиной заложения, способом исполнения и материалом. У каждого варианта различных фундаментов имеется своя область применения и особенности сооружения.

Ленточный фундамент

Наиболее распостроненным фундаментом, являются ленточный монолитный, это универсальный вариантов основания для возведения дома. Большинство людей строят на ленточных фундаментах, когда планируют развернуть строительство загородного дома или коттеджа.

Ленточный фундамент – это сплошная бетонная лента, которая располагается под несущими и под внутренними стенками, а также в тех участках, где будут опорные колонны. На каждом отрезке он имеет одинаковое сечение и форму. В большинстве домов он имеет прямоугольное сечение. Однако если нужно уменьшить давление на легко деформируемый и слабонесущий грунт, то в ленточном фундаменте используют дополнительную расширяющуюся к основанию форму, то есть расширяют подошву и выпоняют стенки с наклоном.

Так как любой ленточный фундамент имеет цельную конструкцию, то он отлично распределяет нагрузки, поэтому его можно выполнять практически на любом грунте. Еще ленточные фундаменты закладывают при разной глубине промерзания, при любой конфигурации и массе дома. Стоит отметить, что это довольно дорогой и непростой вариант, поэтому бывает довольно затратным. Поэтому некоторые люди заменяют ленточный на более доступный столбчатый. Однако в сложных случаях он становится единственным решением.

Например, ленточные фундаменты выполняют в таких ситуациях:

  • если возводятся тяжелые дома с массивными перекрытиями;
  • при необходимости обустройства подвала, гаража, цокольного этажа;
  • если на участке присутствует высокий уровень грунтовых вод;
  • когда дом возводится на участке с большим уклоном.

Такого рода основания бывают разных типов. Например, по способу возведения он встречается двух видов — монолитный и сборный. Монолитный  закладывают на строительной площадке в подготовленную опалубку, на дно которой укладывается арматурный пояс. Если это сборный ленточный, то его собирают из штучных элементов. В большинстве случаев сборный сооружается из бетонных блоков ФБС.

Еще разновидности ленточных фундаментов разделяют по величине нагрузки, которую они способны выдержать. Учитывая этот параметр, они бывают глубокозаглубленными и мелкозаглубленными ленточными фундаментами. Мелкозаглубленный ленточный используют в случае строительства небольших легких кирпичных или блочных домов. Закладывают мелкозаглубленный ленточный на глубину около 60-70 см в случае слабопучинистых грунтов.

Глубокозаглубленные ленточные фундаменты сооружают на пучинистых грунтах или при заложенных в проекте будущего дома тяжелых стенах, перекрытиях и других конструкциях, которые будут оказывать повышенное давление на основание. Еще этот вариант фундамента применяют при строительстве домов, в которых предусмотрен гараж или подвал. В этом случае глубокий ленточное основание становится стенами для подземных помещений. Этот тип фундамента закладывается на глубину, которая намного ниже глубины промерзания грунта, то есть, где-то на 30 см от этого уровня. Так как такой вариант фундамента глубоко заходит в землю, то он не поддается деформациям, является наиболее прочным и устойчивым. Однако из-за затрат на материалы и трудоемкости является дорогостоящим вариантом.

Разновидности столбчатых фундаментов и свайного фундамента.

Современный столбчатый фундамент – это прочная конструкция из столбов, установленных в самых сложных точках конструкции — это схождение стен и углы дома. Еще его устанавливают в домах с тяжелыми внутренними стенами. Выполняя столбчатое основание, необходима закладка армированного пояса — ростверка, который не допустит смещения фундамента по горизонтали. А еще ростверк распределяет нагрузки от дома на систему столбов, поэтому основание становится максимально устойчивым.

К дополнительным плюсам, которые можно отнести к этому виду, это устойчивость грунта основания под опорами. В отличие от универсального ленточного фундамента, столбчатый садится меньше, и давление здания равномерно распределяется на все опоры. Благодаря такой конструкции появляется возможность увеличить имеющиеся нагрузки на основание еще на 25%.

Однако не во всех случаях можно использовать такой вариант оснований. Ведь существуют определенные условия, при которых категорически запрещается его устанавливать. Например, если дом сооружается на слабом и сильно подвижном грунте, то столбы на такой почве делать нельзя, так как есть вероятность проседания конструкции. Если же принято решение установить столбы на такой почве, то необходимо использовать самые мощные ростверки. Однако такая работа требует больших вложений, поэтому стоимость строительства будет неоправданно высокой и просто невыгодной. Нерационально возводить столбчатое основание на слабонесущих грунтах — торфе, просадочных породах, глинистой или насыщенной водой почве.

Помимо этого, нельзя применять столбчатый вариант фундамента для домов с тяжелыми массивными стенами, то есть, если они сделаны из железобетонных плит или блоков, а также при кирпичных стенах, толщина которых более 51 см. Если нужно обустроить подвал, то столбчатый фундамент не подходит для возведения дома. Ведь промежутки между столбами придется заделывать кладкой, а это очень затратное и трудоемкое дело. Если участок для строительства имеет большие перепады высот, то возвести эти виды фундаментов, также будет очень проблематично.

Перед тем как начать строительство столбчатого фундамента, необходимо провести расчет глубины его заложения, однако здесь нужно учитывать некоторые моменты:

  • Главный показатель расчета глубины – это уровень промерзания земли в определенной местности. Например, столбчатый фундамент нужно закладывать ниже отметки промерзания грунта, благодаря чему уменьшится действующая сила деформации.
  • Следующий показатель – это вид и состав грунта, то есть бывает глинистый и песчаный, неподвижный и подвижный грунт. Самым лучшим считается песчаный грунт, так как вода проходит сквозь него и не скапливается. Илистый и торфяной грунт – это самый плохой вариант для строительства.

Если столбчатый фундамент устанавливается на участке с высоким уровнем грунтовых вод, то дополнительно потребуется устройство гидроизоляции и дренажа. Еще очень важно учесть вес будущего дома, общую нагрузку при проживании семьи и массу опор фундамента. Поэтому для проектирования будущего дома лучше обращаться за помощью к специалистам, они смогут провести точные расчеты и вычислить возможные нагрузки. Возможно, потребуется применить для строительства другой вид фундамента, который будет более безопасным и недорогим.

Всем известно, что самую большую опасность малоэтажным домам приносит действие силы морозного пучения. Поэтому очень важно закладывать столбчатый фундамент ниже промерзания грунта, а если на участке пучинистые грунты, то это имеет очень большое значение. Если на столбчатом фундаменте возводится довольно легкое сооружение, то нагрузка будет небольшой, поэтому ее будет недостаточно для сопротивления силам пучения. И в результате столбчатый фундамент может деформироваться. В этом случае его заменяют другим, более устойчивым, например, ленточным или монолитной плитой.

Фундаментная монолитная плита, как еще один вариант фундамента.

Это железобетонная конструкция, которая укладывается или заливается по всей площади строения, и применяется на участках с высоким уровнем грунтовых вод, в сейсмически опасных районах и на участках со слабым грунтом. Этот вариант фундаментов устойчив к любым деформациям, обладает отличной несущей способностью, надежный и долговечный. Обычно плита бывает монолитной, но в некоторых случаях для ее сооружения используют сборную железобетонную конструкцию.

Фундаментная плита имеет разную глубину заложения, поэтому ее можно отнести как к малозаглубленным поверхностным конструкциям, так и к фундаментам глубокого заложения. Ее устройство не требует больших усилий, все что необходимо, это снять верхний слой земли и заложить планировку площадки под дом. Если это заглубленный вариант, то это довольно большой объем земляных работ, что существенно отразится на стоимости монолитной конструкции. Плитных фундаментов бывает два вида: со сплошной и решетчатой структурой.

Он подходит для любого типа грунтов. Когда конструкция основания мелкозаглубленная и выполняется на подвижном пучинистом грунте, то она называется «плавающей». Самая главная особенность такой конструкции — это способность перемещаться одновременно с грунтом. Благодаря этому не происходит деформации и разрушения здания, так как фундамент имеет отличное армирование. А еще она подходит для насыпного грунта и грунта, который может при определенных условиях проседать. Основание для фундаментной плиты может быть в виде подготовленного грунта или свайного поля. Для выполнения свайного поля применяют буронабивные, винтовые или забивные сваи.

Чтобы построить фундаментную плиту, очень важно выровнять поверхность под неё, поэтому если земельный участок с перепадами высоты, то такая конструкция не подходит. Еще важно знать, что стоимость такого фундамента довольно высока, однако быстро окупается отличной несущей способностью и максимальной прочностью. Только рассмотривая все возможные виды фундаментов для будущего дома, сравнивая недостатки и достоинства каждого из них, можно выбрать самый подходящий вариант и начинать строительство.

Ленточный фундамент

Из всех видов фундамента, ленточный является самым универсальным. Такой тип фундамента можно применять как при возведении небольших деревянных домов, так и при строительстве огромных кирпичных зданий. Он также прекрасно подходит для всех видов грунтов. Ленточный фундамент закладывается минимум на 50 сантиметров или на 20 сантиметров ниже глубины промерзания почвы.

Возведение ленточного фундамента происходит следующим образом:

Сначала под фундамент вырывают яму и засыпают её песком на 15-20 сантиметров. Вслед за этим, её заливают водой и хорошенько утрамбовывают, после чего производят укладку гравия или щебня 10-сантиметровым слоем и заливают это всё цементом. Эту процедуру повторяют, создавая несколько слоёв. Выше уровня земли производят укладку бетона в опалубку, до достижения необходимого уровня. После того как все работы по укладке будут выполнены и пройдёт не менее 3-х часов, всю поверхность застилают мешковиной. Данная схема заливки ленточного фундамента позволяет на 50% сэкономить расход бетона.

Для достижения необходимой прочности ленточного фундамента необходимо применять цемент самых высших марок. Помимо этого, чтобы добиться оптимального качества приготовляемого бетона, лучше всего во время его изготовления применять чистую воду, например из колодца.

Конструкция ленточного фундамента позволяет произвести в доме устройство подвала или цокольного этажа. В случае устройства подвала, снимаются верхние слои грунта, находящиеся внутри фундамента, между его стен. Поэтому, если вы не планируете устройство цокольного этажа, то грунт можно не трогать, что позволит в свою очередь сократить количество земляных работ.

По способу устройства ленточный фундамент разделяется на два вида:

1. Сборный

2. Монолитный

Сборный ленточный фундамент

Чаще всего сборный ленточный фундамент используется при возведении малоэтажных зданий. Стеновые блоки и подушка будущего фундамента производятся непосредственно на заводе. Довольно часто, когда нагрузка на грунт достаточно невелика, подушка не применяется. Сборный ленточный фундамент, благодаря своей высокой прочности, может иметь более тонкие стены, чем у возводимого на нём здания.

Подобный тип фундамента обладает весьма ценными достоинствами в простоте сборке и в достаточно быстрых темпах его возведения. К недостаткам же можно отнести его массивность и то, что он не достаточно практичен, ведь места где соединяются блоки, могут пропускать воду.

Монолитный ленточный фундамент

Монолитный ленточный фундамент представляет собой железобетонную полосу, которая проходит по всему периметру конструкции. Данный фундамент образует жесткую горизонтальную поверхность, позволяющую добиться максимальной устойчивости на нестабильных видах грунтов.

 Но применение подобной конструкции возможно только при возведении небольших построек из дерева. Монолитный ленточный фундамент обладает прекрасными характеристиками по надежности, прочности и универсальности, ведь он может использоваться при строительстве зданий любой формы. К недостаткам стоит отнести большую массу данного фундамента, также не стоит забывать и про усадку, её влияние и величину рассчитывают на стадии проектирования фундамента.

Глубина заложения ленточного фундамента

По глубине заложения ленточный фундамент разделяется на заглубленный и мелкозаглубленный.

При выборе глубины заложения ленточного фундамента следует опираться на предполагаемый размер нагрузок от здания, а также несущую способность грунта. К примеру, если вы собираетесь построить небольшой деревянный дом, то мелкозаглубленный ленточный фундамент подойдёт для него лучше всего. В тоже время если вы собираетесь построить тяжелый монолитный дом, то для него лучше всего подбирать фундамент который опирается на более плотные слои почвы, в данном варианте заглубленный ленточный фундамент будет как нельзя кстати.

Помимо этого при подборе ленточного фундамента следует непременно учитывать материал, из которого планируется строительство дома. Так как каркасные и деревянные дома сами по себе являются лёгкими строениями, то и давлением оказываемое ими на фундамент будет довольно невелико.

Нагрузки на ленточный фундамент

Чтобы избежать повышенного давления от веса строения, ширина стенок ленточного фундамента должна быть не уже стен здания. Как правила ширина стенок фундамента минимум на 10 сантиметров больше ширины стен строения. Помимо этого, чтобы положение здания было более устойчивым, ближе к основанию фундамент расширяется.

В основном, конструкция ленточного фундамента испытывает на себе продольные нагрузки, которые связаны с неравномерным распределением веса возводимого здания на основание фундамента, а также с выпучиванием грунта. Именно поэтому в стальном каркасе ленточного фундамента используется ребристая продольная арматура, обеспечивающая надёжное сцепление каркаса с бетоном, тем самым позволяющая фундаменту выдерживать более сильные нагрузки.

Фундамент дома, помимо продольных нагрузок испытывает и поперечные. Избежать поперечных нагрузок на конструкцию ленточного фундамента довольно просто. Всё что потребуется, это сделать высоту возводимого фундамента как минимум в два раза больше его ширины. Помимо того, что это позволит значительно снизить величину поперечных нагрузок, это также поможет избежать поперечной деформации ленточного фундамента. Именно поэтому в конструкции арматурного каркаса данного типа фундамента используется гладкая арматура.

Самым слабым местом в конструкции ленточного фундамента являются углы. Это обусловлено тем, что они наиболее всего подвержены разломам, сколам, а также другим видам деформаций.

Усадка ленточных фундаментов

Чаще всего, благодаря использованию песчаной подушки, процесс усадки ленточных фундаментов происходит равномерно. Главная ошибка, которая может негативно повлиять на усадку фундамента – это недостаточно хорошо утрамбованная подушка. Но об этом стоит помнить, только если вы планируете возводить фундамент собственными руками. Ленточный фундамент после полной усадки должен выступать минимум на 30 см над поверхностью земли.

Стоимость



Полезная информация о ленточных фундаментах

Ленточный фундамент. Этапы создания

Железобетонный фундамент, возведенный с соблюдением всех строительных  правил и технологий, послужит залогом долголетия всего здания.

В этой статье содержится информация об основных этапах возведения ленточного монолитного фундамента, его особенностях, достоинствах и недостатках.

Самый распространенный тип фундамента в малоэтажном строительстве. Монолитная железобетонная конструкция повторяет контуры основания здания, обладает высокими прочностными характеристиками и при этом достаточно экономична по затратам на ее устройство. Ленточный фундамент бывает двух типов — заглубленный и мелкозаглубленный. Тип выбирается исходя из площади и этажности строения, материалов стен и перекрытий, типа грунта и условий эксплуатации.

Основное отличие мелкозаглубленного фундамента от заглубленного в глубине залегания и, как следствие, в расходе материалов. Траншеи редко выкапываются глубже 50 сантиметров и для проведения земляных работ применение строительной техники не обязательно. Но подходит мелкозаглубленная лента далеко не под все здания – это, как правило, малоэтажные легкие каркасные и деревянные конструкции. В остальном же технология возведения практически одинакова — подушка из щебня и и песка, опалубка по контурам стен. Прочность конструкции обеспечивает стальная арматура, связанная в решётку и залитая бетоном.

При возведении заглубленного ленточного фундамента объём земляных работ значительно возрастает, так как траншеи выкапываются ниже отметки промерзания грунта. Этот вид ленточного фундамента прочнее, надежнее и подходит для тяжелых каменных построек.

Этап первый. Инженерно-геологическое исследование участка.

Этот этап является важным условием при любом капитальном строительстве. Сотрудники специализированных организаций проводят отбор грунта. Для этого на участке, который отведен под возведение здания, бурятся скважины. В зависимости от геометрии будущего строения количество скважин может быть разным, но обычно их не менее пяти — по углам и в центре, дополнительно определяется несущая способность грунта, уровень грунтовых вод и пр. По  результатам полевых испытаний и анализу свойств грунта производятся расчеты, определяется наиболее подходящий тип фундамента, формируются рекомендации по используемым строительным материалам, схемам и вариантам устройства дренажной системы и пр. .

ВАЖНО. Отказ от инженерно-геологических изысканий грозит проблемами в дальнейшей эксплуатации здания: трещины в стенах из-за неравномерной просадки, вода в подвальных помещениях в весенний и осенний период, потеря фундаментом несущей способности, частичное или полное разрушение постройки — вот лишь небольшой перечень возможных проблем при отказе от инженерных исследований.

Этап второй. Выемка грунта и закладка подушки-основания.

В зависимости от проекта здания, на участке роется котлован или траншеи по контуру, включая внутренние несущие стены.

ВАЖНО. С заливкой фундамента бетоном лучше не затягивать. Из-за осадков на дне траншей может скапливаться вода, а грунт по краям осыпаться.

После завершения земляных работ основание траншей утрамбовывается, после чего засыпается слой песка, 15-20 сантиметров, который также необходимо уплотнить. Затем слой гравия или мелкого щебня толщиной 10 сантиметров. Последний шаг — укладка поверх сформированной подушки полиэтиленовой пленки либо рубероида.

Этап третий. Сооружение опалубки.

Вдоль внешнего и внутреннего периметра траншей собирается опалубка. Самый распространённый материал - дерево. Обычно используются доски либо деревянные щиты. Строительные организации, занимающиеся возведением малоэтажный домов, всё чаще используют быстровозводимую типовую инвентарную опалубку, которая сохраняет свои геометрические размеры при бетонировании фундамента.

Зазор между элементами опалубки не должен превышать двух миллиметров, в противном случае могут возникнуть большие потери  «цементного молочка» из бетонной смеси.

ВАЖНО. Чем шире будет лента фундамента, тем более высокие нагрузки будут приходится на стенки опалубки. Необходимо использовать доски большей толщины и чаще устанавливать распорки. Несоблюдение этих простых правил грозит прорывом — вытекшая бетонная смесь, смешавшаяся с грунтом и строительным мусором более не пригодна для возведения фундамента.

При строительстве зданий в местности с холодным климатом целесообразно проводить утепление фундамента на этапе возведения опалубки. С внутренней стороны заграждений размещается утеплитель, например пенополистирол, либо используется несъемная опалубка с утеплителем.

Этап четвертый. Армирование.

Внутри опалубки производится армирование. Именно стальные скрепленные между собой прутья арматуры обеспечивают фундаменту прочность и целостность при сезонных колебаниях грунта. Из арматуры вяжется силовой каркас фундамента с одинаковыми размерами ячеек. Расстояние между стенкой опалубки и арматурой не должно быть меньше 5 сантиметров.

ВАЖНО. Ленточному фундаменту необходима вентиляция. В случае её отсутствия подпол станет рассадником плесени. Лучше всего сделать вентиляционные отверстия до заливки фундамента. Количество и размер отверстий рассчитывается  инженером-проектировщиком. При избыточной вентиляции из подпола будет выдуваться всё тепло, а при недостаточной — оставаться сырость.

Использование сварки при армировании крайне нежелательно — есть вероятность того, что место сварки может лопнуть. Лучше использовать для этих целей проволоку. Связанные прутья арматуры имеют некоторую подвижность, а сама проволока — эластичность.

Этап пятый. Бетонирование.

Бетонирование  рекомендуется проводить за один проход для исключения образования «холодных швов» . Правильным решением будет обеспечение подъезда бетонных миксеров к строительной площадке с нескольких сторон — это сохранит время и силы. Бетононасосы значительно упрощают заливку фундамента за счёт доставки бетонной смеси в нужную точку строительной площадки.

ВАЖНО. На этом этапе важно не допустить образования воздушных полостей в фундаменте и расслоение бетонной смеси. Наличие воздушных полостей выявить сложно, но они крайне негативно влияют на общую прочность конструкции. Для удаления воздушных полостей используют строительные погружные (глубинные) вибраторы.  При расслоении бетонной смеси на поверхности образуется слой воды, а под ним рыхлый слой цементного молочка с небольшим количеством песка. Основными причинами расслоения бетонной смеси является неправильно подобранные рецептуры смеси на заводе-изготовителе; слишком высокая подвижность бетонной смеси; неправильный режим работы бетононасоса. Еще одной причиной возникновения расслоения является слишком интенсивное или продолжительное уплотнение бетонной смеси глубинным вибратором. Обратите внимание (!), что при работе с глубинными вибраторами крайне нежелательно задевать арматуру.

Прежде чем заключать договор, необходимо уточнить у застройщика или бригадира, как на объекте проводится приемка бетонной смеси и контролируется ее качество; имеются ли в наличии все необходимые инструменты для работы с бетонными смесями и материалы для ухода за свежеуложенным бетоном.

От результатов инженерно-геологических изысканий и климатических условий зависит выбор бетона. Три его основные характеристики — прочность (M), морозостойкость (F), водонепроницаемость (W). Чем выше последующая цифра, тем лучше соответствующий параметр. Подробнее о характеристиках строительных бетонов и растворов можно прочитать здесь.

Технология производства, как и сами свойства бетонов постоянно совершенствуются и улучшаются, ведь прогресс не стоит на месте. При замешивании бетонной смеси используются различные добавки, улучшающие те или иные характеристики смеси — пластификаторы, водоредуцирующие компоненты, гидрофобизаторы, стабилизаторы, волокна фибры и прочие добавки. Выдержать верные пропорции при замесе большого объема бетона возможно лишь в промышленных условиях.

Поэтому, если требуется большой объем бетонной смеси, то лучше всего обратиться на бетонный завод, находящийся поблизости от вашей строительной площадки, предварительно проверив его репутацию. Это позволит минимизировать риски, связанные с доставкой бетонной смеси.

Использование качественных материалов, проведение инженерно-геологических исследований участка не будет гарантией высокого качества фундамента, если к выбору исполнителей вы подошли спустя рукава. Во многом от их профессионализма и опыта зависит качество, долговечность и отсутствие скрытых дефектов в фундаменте. На рынке полно строительных организаций и вольнонаемных бригад, обещающих сделать всё быстро и качественно, но не у всех имеется портфолио, за которое не стыдно. Не поленитесь, узнайте, что строили выбранные вами исполнители, пообщайтесь с людьми, которые эти здания эксплуатируют, и лишь потом составляйте и подписывайте договор.

Помните — исправление ошибок, допущенных при возведении фундамента обходится дорого.

Основные типы ленточного фундамента.


   Ленточный фундамент является наиболее распространённым и универсальным типом оснований для строительства частного жилого дома. Ленточная конструкция представляет из себя сплошную полосу — ленту, располагающуюся под несущими стенами или опорами колонн.

● Лента фундамента имеет одинаковую форму и сечение на всём своём протяжении. Применяются не только прямоугольное сечение, но и при необходимости снижения давления на слабонесущий и легкодеформируемый грунт используются формы с трапециевидной формой с широкой подошвой и наклонными стенами, а также с формой перевёрнутой буквы «Т».

● В зависимости от способа возведения ленточный фундамент подразделяется на монолитный и сборный. Монолитный изготавливается непосредственно на стройплощадке: в подготовленную опалубку с уложенными арматурными секциями заливается бетон. Сборный фундамент состоит из штучных элементов. Данные штучные элементы могут быть в виде бетонных блоков и подушек — ФБС и ФЛ, в виде небольших блоков, бутового камня и кирпича. Если существует необходимость защиты строения от высоких грунтовых вод, будет предпочтительнее использовать железобетонный или бутобетонный монолитный фундамент — они не имеют уязвимых швов. Монолитная конструкция не имеет пространственных ограничений, поэтому она востребована для зданий любых конфигураций. А вот ФБС (фундаментные блоки стеновые) использовать на закругления и разных углах будет довольно сложно. Кроме этого, высота стандартных блоков определяет цикличность высоты всего фундамента.

● Монолитный фундамент, включающий в себя трудоёмкие работы по установке опалубки и арматурные работы, возводится дольше, чем сборный, но обходится дешевле. При подготовке бетона непосредственно на строительной площадке можно обойтись электрической бетономешалкой. Срок службы ж/б фундаментной ленты — около 150 лет, а у готовых блоков — до 75 лет. Сборный ленточный фундамент широко применяется в России, хотя в странах Западной Европы, Китае, США отдаётся предпочтение цельным монолитам. Причин тому, что в России широко распространены ФБС, может быть несколько:

— отсутствие необходимых технических средств для перемещения и уплотнения бетона;
— отсутствие у строительных бригад качественной опалубки;
— недостаточная квалификация специалистов;
— наличие большого количества ответственных скрытых работ;
— низкий уровень культуры строительства.

● Бутовые ленточные фундаменты используются не часто. Работы по воздвижению данного типа фундамента отличаются трудоёмкостью, причём практически всё придётся делать вручную. Также на неоднородных и глинистых почвах бутовые основания не применяются. Бутовый фундамент будет рационально использовать на песчаных и скальных основаниях — при условии, что в данной местности ведутся разработки горных пород, это позволит снизить расходы на строительство. Бутовый фундамент можно собрать двумя способами:

1). Сборка ведётся пластами из плоских бутовых камней шириной до 30 см, при этом зазоры между элементами заливаются цементным раствором.
2). В уложенный раствор утапливаются камни, большие зазоры заполняются расщебнёвкой — мелкими камушками.


● Кирпич для строительства фундамента используется очень редко — по причине того, что кирпич хорошо впитывает влагу и склонен к разрушению при промерзании. Силикатный кирпич не используется вообще, применяется только хорошо обожжённый керамический. Чаще всего кирпич в фундаменте используется только для надземной его части, причём в более практичных конструкциях: кирпич по буту, кирпич по бетону. Срок службы фундамента из кирпича невелик — 30-50 лет. При строительстве кирпичного фундамента подземную часть следует закрыть слоем гидроизоляции.

● Ленточный фундамент в зависимости от расположения относительно уровня грунта может быть мелкозаглублённым или заглублённым. Степень заглубления зависит от характера нагрузок и наличия в проекте подземных помещений, стены которых будут формироваться телом самого фундамента.

● Заглублённый ленточный фундамент, имеющий большую несущую способность, применяется при строительстве тяжёлых домов из кирпича и бетона. Фундамент должен не только выдерживать массу строения, но и противостоять силам морозного пучения, которые выталкивают его вверх. Заглубление фундамента производится ниже глубины промерзания — в зависимости от местных условий она составляет от 1,2 до 2 метров. Также заглублённый фундамент практически незаменим при наличии значительные перепады высот и на пучинистых грунтах.

● Мелкозаглублённый ленточный фундамент является намного дешевле, чем заглублённая конструкция — меньшие объёмы земляных работ, меньше материалов, меньше затраченного времени. Он применяется для строительства относительно лёгких сооружений: каркасных зданий, домов из древесины, одноэтажных строений, возведённых на слабопучинистых и стабильных грунтах. Глубина залегания такого фундамента составляет около 50-70 см. Площадь боковых поверхностей небольшая и по причине того, что строение имеет небольшой вес, силы морозного пучения не могут оказывать такого сильного выталкивающего эффекта, как если бы это строение было установлено на заглублённом фундаменте с большой площадью боковых поверхностей.

● Ошибки при заложении ленточного фундамента
● Строительство цокольного этажа и подвала дома

● Незаглублённый фундамент находит своё применение и в случаях, когда строение возводится на пучинистом грунте. В таких случаях фундамент устанавливается практически на поверхности участка, но под самой монолитной лентой предварительно устраиваются упругие подушки из щебня, шлака, песка — из материалов, не подверженных деформации и промерзанию. Такая конструкция позволяет сократить расходы на бетон и арматуру и по своей сути является вариантом решётчатого плитного фундамента. Для лёгких сооружений с гибким каркасом этот вариант вполне подойдёт.

Ленточный фундамент: типы и расчеты

Автор Гена Ган На чтение 7 мин. Опубликовано

  Ленточный фундамент – это монолитная железобетонная лента. Она способна выдерживать большие нагрузки при небольших затратах на возведение. Поэтому такой тип фундамента является самым популярным в строительстве частных домов. Но, к сожалению, не все знают, что надежность такого фундамента во многом зависит от его глубины заложения в грунт.

Содержание статьи:

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.
Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Факторы, влияющие на глубину заложения ленточных фундаментов

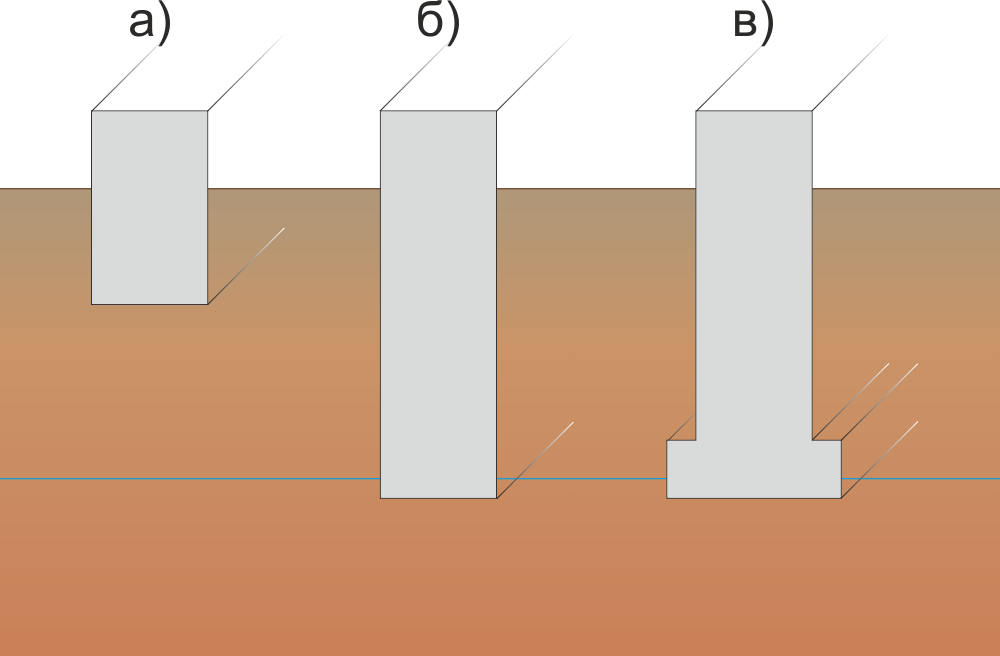

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

  • Незаглубленные;
  • Мелкозаглубленные;
  • Заглубленные;

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

  • Глубина промерзания грунта;
  • Тип грунта;
  • Уровень грунтовых вод;

   Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент

Основание под мелкозаглубленный ленточный фундамент

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.
Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Расчет глубины заложения ленточных мелкозаглубленных фундаментов

Мелкозаглубленный ленточный фундамент

     Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.
Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.
Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см. В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент

Структура заглубленного фундамента

     Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.
В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

Как уменьшить глубину заложения ленточного фундамента

Устройство мелкозаглубленного ленточного фундамента

    После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.
Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.
Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.
Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.
Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.
Подушку желательно делать не только под подошвой фундамента, но и рядом с ним.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Источник: postroj-sam.ru

Выбираем тип фундамента для дачи, гаража, хозяйственной постройки

Фундамент — основа любого дома. От него зависит, насколько надёжным и безопасным будет здание. Эта статья поможет вам определиться с типом основания.

«На фундаменте не экономят!», — говорят строители. На основу приходится до трети всех затрат на строительство здания. Цена зависит от вида конструкции и используемых материалов.

Чтобы определиться с типом фундамента, нужно учесть форму рельефа и особенности грунта.

Четыре основных типа фундамента:

  1. ленточный — самый популярный, позволяет построить здание с подвалом;
  2. монолитная плита — универсальный надёжный вариант;
  3. свайный фундамент — для строительства на слабом грунте;
  4. столбчатый фундамент — для тех, кому нужно бюджетное основание, которое будет стоять на надёжном грунте.

Для твёрдой глинистой почвы подойдёт любое основание. Для мелкопесчаной основы — ленточный или свайный фундамент, либо монолитная плита. Если грунтовые воды залегают высоко и могут подтапливать строение, рекомендуем устанавливать сваи.

Ленточный фундамент

Ленточный фундамент универсален, это самый популярный вид основы для дома. Его нельзя использовать, пожалуй, только в условиях вечной мерзлоты и на воде.

Ленточный фундамент незаменим в двух случаях: когда в здании планируется подвал или погреб и при возведении домов с тяжёлыми стенами и плитами перекрытий.

Ленточный фундамент повторяет контур строения, располагается по всему периметру наружных стен и под участками с повышенной нагрузкой. Выглядит как полоса из кирпича или бетона, заглубленная в землю.

Так ленточный фундамент выглядит с высоты:

По способу монтажа ленточные фундаменты бывают сборными и монолитными. Сборные состоят из готовых железобетонных блоков. Монолитные заливаются / выкладываются прямо на стройплощадке.

Виды ленточного фундамента:

  • кирпичные — из глиняного полнотелого кирпича;
  • бутобетонные — из бетона с крупным наполнителем, например, с гравием;
  • железобетонные — в основе арматура и бетон класса В15-В30.

Так выглядит железобетонный ленточный фундамент:

Преимущества ленточного фундамента:

  • можно обустроить цокольный этаж;
  • не требуется специальное оборудование, все работы можно сделать самостоятельно;
  • выдерживает большие нагрузки;
  • долговечный.

Главный недостаток ленточного фундамента — большое количество земляных работ и повышенный, по сравнению с другими видами оснований, расход материалов.

Монолитная плита

На грунт укладывается цельная армированная плита. Она служит и фундаментом, и основой для пола в помещении.

Железобетонная плита может быть высотой от 30 см до одного метра. Для усиления подходит арматура диаметром 12-25 мм. Перед тем, как укладывать основание, грунт нужно выровнять, для этого используется песок или малопрочный бетон.

Плитный фундамент можно использовать на слабых грунтах, этот вид основания помогает равномерно распределить нагрузку по всей площади плиты. Фундамент выдерживает и горизонтальные, и вертикальные деформации.

Плитный фундамент подходит для домов выше двух этажей и для строений сложной конструкции. Учтите, что во втором случае плита должна иметь деформационные швы, которые делят её на отдельные части.

  1. не зависит от типа почвы;
  2. не боится промерзания;
  3. долговечна;
  4. выдерживает серьёзные нагрузки.

У этого типа фундамента три недостатка: можно применять только на ровных участках, нет возможности организовать подвал, сложно подводить коммуникации.

Свайный фундамент

Сваи — это столбы, которые сверху объединяет плита или балка. Этот вид фундамента подходит для слабых грунтов.

Существует множество разновидностей свай. Одни вбиваются в грунт специальными машинами, для других нужно бурить отверстия и заливать их бетоном. Для дачных домиков используют в основном один вид свай, винтовой. На конце таких опор расположен винт, его вкручивают в грунт как саморез.

Фундаменты, которые стоят на винтовых опорах, называют свайно-винтовыми.

Свайно-винтовой фундамент нельзя использовать только на скальных грунтах. Все остальные почвы, в том числе торфяники, подходят для завинчивания свай. Кстати, винтовые сваи можно наращивать, объединять несколько опор в одну, чтобы она могла закрепиться в устойчивом пласте.

Свайно-винтовые фундаменты часто выбирают для участков, которые расположены на склоне. Под них не нужно выравнивать грунт, достаточно вкрутить сваи и подрезать их под один уровень.

Преимущества свайно-винтового фундамента:

  • минимум земляных работ
  • прослужит до 100 лет
  • быстрый монтаж, возможность демонтажа
  • надёжность
  • невысокая стоимость, в среднем на 30% дешевле ленточного фундамента

Внимание! Свайно-винтовой фундамент подходит только для лёгких сооружений: каркасный домов, бревенчатых срубов и пр.

Столбчатый фундамент

Столбчатый фундамент — это самый экономный вариант. По виду он похож на свайный, но по сути отличается от него. Состоит из опорных столбов, которые передают грунту нагрузку здания.

В чём разница двух типов фундаментов? Сваи используют для грунтов со слабой несущей способностью. Углубляют настолько, чтобы пройти нестабильные слои и прочно встать в плотный грунт. Столбы же устанавливают только на надёжных грунтах, они легко деформируются и выдавливаются из земли.

Проблемы, которые могут произойти со столбами:

В сечении столбы могут быть круглыми или прямоугольными. Их делают из монолитного железобетона, полнотелых керамических кирпичей, бутобетона, иногда из дерева негниющих сортов, например, из лиственницы.

Столбчатый фундамент подходит только для лёгких строений: одноэтажных летних домиков, сараев и гаражей.

Преимущества столбчатого фундамента:

  • бюджетный вариант
  • все работы можно выполнить вручную и даже в одиночку
  • небольшой вес
  • универсальность, подходит для зданий сложных очертаний
  • быстрый монтаж

Недостатки столбчатого фундамента:

  • невысокая прочность
  • низкая устойчивость к подвижкам грунта, нельзя применять при сложной геологии
  • нельзя использовать, если на участке большой перепад высот, более двух метров

Мы с вами рассмотрели основные виды фундаментов. Определяйтесь, какой вариант вам подходит — и добро пожаловать в Леруа Мерлен. Мы поможем подобрать материалы, расходники и инструменты.

Типы и виды ленточных фундаментов

Типы и виды ленточных фундаментов

Очень часто при возведении загородных домов и других построек выбор падает на ленточный фундамент. Для того чтобы основание дома было максимально прочным и служило долго, а затраты ресурсов – денег, сил, времени – при его сооружении были минимальными, нужно правильно выбрать тип ленточного фундамента. Получить информацию о существующих типах и видах вы сможете, прочитав эту статью.

Тип конструкции

По этому критерию классификации выделяют:

— монолитные ленточные фундаменты. Представляют собой ленты из бетона с арматурой внутри, располагающиеся под стенами дома. Монолитный фундамент отличается высокой прочностью, однако трудоёмкость работ, которые выполняются при его закладке, достаточно высока;
— сборные ленточные фундаменты. Собираются из железобетонных блоков и/или плит, которые укладываются с помощью крана. Сборный фундамент сооружается быстрее, чем монолитный, и с меньшими затратами средств. В то же время он на 20-30% менее прочен, чем монолитный вид ленточного фундамента.

Глубина залегания

По этому критерию выделяют:

— мелкозаглубленные фундаменты. Их можно сооружать в случае, если грунтовые воды находятся на большой глубине. Остановите выбор на мелкозаглубленном типе ленточного фундамента при возведении лёгкой постройки, например, бани;
— фундаменты глубокого залегания. Их закладывают, если грунтовые воды находятся недалеко от поверхности земли. Этот вид ленточного фундамента подойдёт, если вы строите здание сравнительно большой массы – например, загородный дом.

Используемые материалы

Монолитные и сборные ленточные фундаменты, которые были упомянуты выше, строятся из бетона с арматурой или железобетонных блоков соответственно. Кроме того, в некоторых случаях сооружаются:
— кирпичные ленточные фундаменты. Сначала выполняется заливка основания цементным раствором толщиной приблизительно 5 см. На него очень плотно укладываются кирпичи, при этом не должно образовываться даже небольших пустот;
— бутовые ленточные фундаменты. Для их строительства используется бой кирпича или щебень. Материал с высокой плотностью укладывается в подготовленную траншею на всю её глубину;
— бутобетонные ленточные фундаменты. Щебень или битый кирпич в данном случае используются в качестве заполнителя. Роль связующего материала играет бетон. Бутобетонный фундамент отличается высокой прочностью и долговечностью, поэтому на него довольно часто падает выбор при возведении загородных домов и других построек.

Виды фундаментов: ленточный, столбчатый, фундаментная плита

* Стоимость работ и материалов по фундаменту включает в себя все необходимые работы и затраты.

Виды часто используемого фундамента

Строительство дома — это самый важный шаг в жизни каждого человека. Всю работу по возведению жилища можно сделать самостоятельно или воспользоваться услугами профессионалов. Однако перед тем как начать строить, важно, что качество и надежность дома во многом зависит от фундамента, ведь он выдерживает максимальные нагрузки на протяжении всего срока эксплуатации.А чтобы его правильно построить, необходимо разбираться в конструкции и варианты различных фундаментов.

Учитывая природные условия, местность и нагрузку, конструкция и вид фундамента бывает разной. Вот основные виды фундаментов для строительства домов:

  1. Ленточные виды фундаментов располагаются под самонесущими и несущими стенами, выполняются в виде сплошной непрерывной монолитной ленты.
  2. Плитным фундаментом заливают цельные монолитные плиты, обеспечивающие равномерное распределение нагрузки.
  3. К столбчатым фундаментам таких видов, которые строятся из отдельных опорных конструкций, которые устраивают под стенами, колоннами. Опоры выставляют с определенным шагом.
  4. Свайные фундаменты состоят из опор и ростверка, которые хорошо заглублены в грунт. Ростверк делают в виде ленты, которая объединяет сваи.

Каждый вариант фундамента отличается глубиной заложения, способом исполнения и материалом. У каждого варианта различных фундаментов имеется своя область применения и особенности сооружения.

Ленточный фундамент

Наиболее распостроненным фундаментом, являются ленточный монолитный, это универсальный вариант основания для возведения дома. Большинство людей строят на ленточных жилищах, когда планируют строительство загородного дома или коттеджа.

Ленточный фундамент — это сплошная бетонная лента, которая входит под несущими и под внутренними стенками, а также в тех участках, где будут опорные колонны. На каждом отрезке он имеет одинаковое сечение и форму.В большинстве домов он имеет прямоугольное сечение. Если нужно уменьшить давление на легко деформируемый и слабонесущий грунт, то в ленточном фундаменте используют дополнительную расширяющуюся к основанию форму, то есть расширяют подошву и выпоняют стенки наклоном.

Так как любой ленточный фундамент имеет цельную конструкцию, то он отлично распределяет нагрузку, поэтому его можно выполнять практически на любом грунте. Еще ленточные фундаменты закладывают при разной глубине промерзания, при любой конфигурации и массе дома.Стоит отметить, что это довольно дорогой и непростой вариант, поэтому бывает довольно затратным. Поэтому некоторые люди заменяют ленточный на более доступный столбчатый. Однако в сложных случаях он становится единственным средством.

Например, ленточные функции выполняют в таких ситуациях:

  • если возводятся тяжелые дома с массивными перекрытиями;
  • при необходимости обустройства подвала, гаража, цокольного этажа;
  • если на участке присутствует высокий уровень грунтовых вод;
  • когда дом возводится на участке с большим уклоном.

Такого рода оснований бывают разных типов. Например, по способу возведения он встречается двух видов — монолитный и сборный. Монолитный закладывают на строительной площадке в подготовленную опалубку, на которой укладывается арматурный пояс. Если это сборный ленточный, то его собирают из штучных элементов. В большинстве случаев сборный сооружается из бетонных блоков ФБС.

Еще разновидности ленточных фундаментов разделяют по величине нагрузки, которые они способны выдержать.Учитывая этот параметр, они бывают глубокозаглубленными и мелкозаглубленными ленточными фундаментами. Мелкозаглубленный ленточный использовать в случае строительства небольших кирпичных или блочных домов. Закладывают мелкозаглубленный ленточный на глубину около 60-70 см в случае слабопучинистых грунтов.

Глубокозаглубленные ленточные фундаменты сооружают на пучинистых грунтах или при заложенных в проекте тяжелых стенах, перекрытиях и других конструкциях, которые обладают повышенным давлением на основание.Еще этот вариант фундамента применяют при строительстве домов, в которых предусмотрен гараж или подвал. В этом случае глубокий ленточное основание становится стенами для подземных помещений. Этот тип фундамента закладывается на глубину, намного ниже глубины промерзания грунта, то есть, где-то на 30 см от этого уровня. Так как такой вариант фундамента заходит в землю, то он не поддается деформациям, является наиболее прочным и устойчивым. Однако из-за затрат на материалы и трудоемкости является дорогостоящим изображением.

Разновидности столбчатых фундаментов и свайного фундамента.

Современный столбчатый фундамент — это прочная конструкция из столбов, конструкций в самых сложных точках конструкции — это с стен и углы дома. Еще его устанавливают в домах с тяжелыми внутренними стенами. Выполняется столбчатое основание, необходима закладка армированного пояса — ростверка, который не допустит с фундамента по горизонтали. А еще ростверк системы распределения нагрузки от дома на столбов, поэтому основание становится максимально устойчивым.К дополнительным плюсам, которые можно отнести к этому виду, это устойчивость грунта основания под опорами. В отличие от универсального ленточного фундамента, столбчатый садится меньше, и давление равномерно распределяется на все опоры. Благодаря такой конструкции появляется возможность увеличения нагрузки на основание еще на 25%.

Однако не во всех случаях можно использовать такой вариант оснований. Ведь существуют условия, при которых категорически запрещается его устанавливать.Например, если дом сооружается на слабом и сильно подвижном грунте, то столбы на такой почве делать нельзя, так как есть вероятность проседания конструкции. Если же принято решение установить столбы на такой почве, необходимо использовать самые мощные ростверки. Однако такая работа требует больших вложений, поэтому стоимость строительства будет неоправданно высокой и просто невыгодной. Нерационально возводить столбчатое основание на слабонесущих грунтах — торфе, просадочных породах, глинистой или насыщенной водой почве.

Помимо этого, нельзя использовать столбчатый фундамента для домов с тяжелыми массивными стенами, если они сделаны из железобетонных плит или блоков, а также при кирпичных стенах, толщина которых более 51 см. Если нужно обустроить подвал, то столбчатый фундамент не подходит для возведения дома. Ведь промежутки между столбами придется заделывать кладку, а это очень затратное и трудоемкое дело. Строительство имеет большие перепады высот, то возвести эти виды фундаментов, также будет очень проблематично.

Перед тем как начать строительство столбчатого фундамента, необходимо провести расчет его заложения, однако здесь нужно провести некоторые моменты:

  • Главный показатель расчета глубины — это уровень промерзания земли в данной местности. Например, столбчатый фундамент нужно закладывать ниже отметки промерзания грунта, благодаря чему уменьшится действующая сила деформации.
  • Следующий показатель — это вид и состав грунта, то есть бывает глинистый и песчаный, неподвижный и подвижный грунт.Самым лучшим считается песчаный грунт, так как вода проходит сквозь него и не скапливается. Илистый и торфяной грунт — это самый плохой вариант для строительства.

Если столбчатый фундамент на участке с высоким уровнем грунтовых вод, то дополнительно устройство гидроизоляции и дренажа. Еще очень важно учесть вес будущего дома, общую нагрузку при проживании и весе опор фундамента. Поэтому для проектирования будущего дома лучше обратиться за помощью к специалистам, они могут провести точные расчеты и вычислить возможные нагрузки.Возможно, применить для строительства другой вид фундамента.

Всем известно, что самую большую опасность малоэтажным домам приносит сила морозного пучения. Поэтому очень важно закладывать столбчатый фундамент ниже промерзания грунта, а если на участке пучинистые грунты, то это имеет очень большое значение. Если на столбчатом фундаменте возводится довольно легкое сооружение, то нагрузка будет небольшой, поэтому ее будет недостаточно для силы сопротивления пучения.И в результате столбчатый фундамент может деформироваться. В этом случае его заменяют другими, более устойчивыми, например, ленточным или монолитной заменой.

Фундаментная монолитная плита, как еще один вариант фундамента.

Это железобетонная конструкция, которая укладывается или заливается по всей площади строения, которая используется на участках с высоким уровнем грунтовых вод, в районах с высокой степенью защиты и на участках со слабым грунтом. Этот вариант фундаментов устойчивой к любым деформациям обладает отличной несущей способностью, надежный и долговечный.Обычно плита бывает монолитной, но в некоторых случаях ее сооружения используют сборную железобетонную конструкцию.

Фундаментная плита имеет разную глубину заложения, поэтому ее можно отнести как к малозаглубленным поверхностным конструкциям, так и к фундаментам глубокого заложения. Ее устройство не требует больших усилий, все что необходимо, это снять верхний слой земли и заложить планировку площадки под дом. Это довольно большой объем земляных работ, объем отразится на стоимости монолитной конструкции.Плитных фундаментов бывает два вида: со сплошной и решетчатой ​​структурой.

Он подходит для любого типа грунтов. Когда конструкция основания мелкозаглубленная и выполняется на подвижном пучинистом грунте, то она называется «плавающей». Самая главная особенность такая конструкция — это способность перемещаться одновременно с грунтом. Благодаря этому не происходит деформации и разрушения здания, так как фундамент имеет отличное армирование. А еще она подходит для насыпного грунта и грунта, который может при определенных условиях проседать.Основание для фундаментной плиты может быть в виде подготовленного грунта или свайного поля. Для выполнения свайного поля применяются буронабивные, винтовые или забивные сваи.

Чтобы построить фундаментную плиту, очень важно выровнять поверхность под нее, поэтому земельный участок с перепадами высоты, то такая конструкция не подходит. Еще важно знать, что стоимость такого фундамента довольно высока, однако быстро окупается отличной несущей способностью и максимальной прочностью. Только рассмотривая все возможные виды фундаментов для будущего дома, сравнивая недостатки и достоинства каждого из них, можно выбрать самый подходящий вариант и начинать строительство.

Основные типы ленточного фундамента.


Ленточный фундамент является наиболее распространенным и универсальным типом оснований для строительства частного жилого дома. Ленточная конструкция представляет из себя сплошную полосу — ленту, располагающаяся под несущими стенами или опорами колонн.

● Лента фундамента имеет одинаковую форму и сечение на всём своём протяжении. Применяются не только прямоугольное сечение, но и при необходимости снижения давления на слабонесущий и легкодеформируемый грунт используются формы с трапециевидной формы с широкой подошвой и наклонными стенками, а также форма перевёрнутой буквы «Т».

● В зависимости от способа возведения ленточный фундамент подразделяется на монолитный и сборный. Монолитный изготавливается непосредственно на стройплощадке: в подготовленной опалубку с уложенными арматурными секциями заливается бетон. Сборный фундамент состоит из штучных элементов. Данные штучные элементы могут быть в виде бетонных блоков и подушек — ФБС и ФЛ, в виде небольших блоков, бутового камня и кирпича. Если существует необходимость защиты строения от высоких грунтовых вод, будет предпочтительнее использовать железобетонный или бутобетонный монолитный фундамент — они не имеют уязвимых швов.Монолитная конструкция не имеет пространственного ограничения, поэтому она востребована для зданий любых конфигураций. А вот ФБС (фундаментные блоки стеновые) использовать на закругления и разных углах будет довольно сложно. Кроме этого, высота стандартных блоков определяет цикличность высоты всего фундамента.

● Монолитный фундамент, включающий в себя трудоёмкие работы по установке опалубки и арматурные работы, возводится дольше, чем сборный, но обходится дешевле.При подготовке бетона непосредственно на строительной площадке можно обойтись электрической бетономешалкой. Срок службы ж / б фундаментной ленты — около 150 лет, а у готовых блоков — до 75 лет. Сборный ленточный фундамент широко распространенной в России, хотя в странах Европы, Китая, США отдаётся предпочтение цельным монолитам. Причин тому, что в России широко распространены ФБС, может быть несколько:

— отсутствие необходимых технических средств для перемещения и уплотнения бетона;
— отсутствие у строительных бригад качественной опалубки;
— недостаточная квалификация специалистов;
— наличие большого количества ответственных скрытых работ;
— низкий уровень культуры строительства.

● Бутовые ленточные фундаменты используются не часто. Работы по воздвижению данного типа фундамента отличаются трудоёмкостью, причём практически всё придётся делать вручную. Также на неоднородных и глинистых почвах бутовые основания применяются. Бутовый фундамент будет рационально использовать на песчаных и скальных оснований — при условии, что в данной местности ведутся разработки горных пород, это снизить расходы на строительство.Бутовый фундамент можно собрать двумя способами:

1). Сборка ведётся пластами из плоских бутовых камней шириной до 30 см, при этом зазоры между элементами заливаются цементным раствором.
2). В уложенный раствор утапливаются камни, большие зазоры заполняются расщебнёвкой — мелкими камушками.


● Кирпич для строительства фундамента используется очень редко — по причине того, что кирпич хорошо впитывает влагу и склонен к разрушению при промерзании. Силикатный кирпич не используется вообще, применяемый хорошо обожжённый керамический. Чаще всего кирпич в фундаменте используется только для надземной его части, причём в более практичных конструкций: кирпич по буту, кирпич по бетону. Срок службы фундамента из кирпича невелик — 30-50 лет. При строительстве кирпичного фундамента подземную часть следует закрыть слоем гидроизоляции.

● Ленточный фундамент в зависимости от расположения относительно уровня грунта может быть мелкозаглублённым или заглублённым.Степень заглубления зависит от характера нагрузок и наличие в проекте подземных помещений, стены которые будут формироваться телом самого фундамента.

● Заглублённый ленточный фундамент , имеющий большую несущую способность, имеющий при строительстве тяжёлых домов из кирпича и бетона. Фундамент должен не только выдерживать массу строения, но и противостоять силам морозного пучения, которые выталкивают его вверх. Заглубление фундамента произведено ниже глубины промерзания — в зависимости от местных условий она составляет от 1,2 до 2 метров. Также заглублённый фундамент практически незаменим при наличии при крупных перепады высот и на пучинистых грунтах.

● Мелкозаглублённый ленточный фундамент намного дешевле, чем заглублённая конструкция — меньшие объёмы земляных работ, меньше материалов, меньше затраченного времени. Он применяется для строительства относительно лёгких сооружений: каркасных зданий, домов из древесина одноэтажных строений, возведённых на слабопучинистых и стабильных грунтах.Глубина залегания такого фундамента составляет около 50-70 см. Площадь боковых поверхностей небольшая и по причине того, что строение имеет небольшой вес, силы морозного пучения сильного выталкивающего эффекта, как если бы это строение было на установке заглублённом фундаменте с большой площадью боковых поверхности.

● Ошибки при заложении ленточного фундамента
● Строительство цокольного этажа и подвала дома

● Незаглублённый фундамент находит свое применение и в случаях, когда строение возводится на пучинистом грунте. В таких случаях устанавливается практически на практике. поверхности участка, но под самой монолитной лентой модельного ряда упругие подушки из щебня, шлака, песка — из материалов, не подверженных деформации и промерзанию. Такая конструкция позволяет бюджетные расходы на и арматуру. решётчатого плитного фундамента. Для лёгких сооружений с гибким каркасом этот вариант вполне подойдёт.

Типы и виды ленточных фундаментов

Типы и виды ленточных фундаментов

Очень часто при возведении загородных домов и других построек выбор падает на ленточный фундамент.Для того, чтобы основание дома было максимально прочным и служило долго, а затраты ресурсов — денег, сил, времени — при его сооружении были минимальными, нужно правильно выбрать тип ленточного фундамента. Получить информацию о типе и вы сможете, прочитав эту статью.

Тип конструкции

По этому критерию классификации уровняют:

— монолитные ленточные фундаменты. Представляют собой ленты из бетона с арматурой внутри, располагающимися стенами дома. Монолитный фундамент отличается высокой прочностью, однако трудоёмкость работ, которые выполняются при его закладке, достаточно высока;
— сборные ленточные фундаменты. Собираются из железобетонных блоков и / или плит, которые укладываются с помощью крана. Сборный фундамент сооружается быстрее, чем монолитный, и с меньшими затратами средств. В то же время он на 20-30% менее прочен, чем монолитный вид ленточного фундамента.

Глубина залегания

По этому критерию выделяют:

— мелкозаглубленные фундаменты.Их можно сооружать в случае, если грунтовые воды находятся на большой глубине. Остановите выбор на мелкозаглубленном типе ленточного фундамента при возведении лёгкой постройки, например, бани;
— глубокого залегания. Их закладывают, если грунтовые воды находятся недалеко от поверхности земли. Этот вид ленточного фундамента подойдёт, если вы строите здание сравнительно большой массы — например, загородный дом.

Используемые материалы

Монолитные и сборные ленточные фундаменты, которые были упомянуты выше, строятся из арматуры или железобетонных блоков соответственно. Кроме того, в некоторых случаях сооружаются:
— кирпичные ленточные фундаменты. Сначала заливка основания цементным раствором толщиной 5 см. На него очень плотно укладываются кирпичи, при этом не должно образовываться даже небольших пустот;
— бутовые ленточные фундаменты. Для их строительства используется бой кирпича или щебень. Материал с высокой плотностью укладывается в подготовленную глубоко траншею на всю её её;
— бутобетонные ленточные фундаменты. Щебень или битый кирпич в данном случае используются в качестве заполнителя.Роль связующего материала играет бетон. Бутобетонный фундамент отличается высокой прочностью и долговечностью, поэтому на нем довольно часто падает выбор при возведении загородных домов и других построек.

Ленточный фундамент: типы и расчеты

Автор Гена Ган На чтение 7 мин. Опубликовано

Ленточный фундамент — это монолитная железобетонная лента. Она способна выдерживать большие нагрузки при небольших затратах на возведение. Поэтому такой тип фундамента является самым популярным в строительстве частных домов.Но, к сожалению, не все знают, что надежность такого фундамента во многом зависит от его глубины заложения в грунт.

Содержание статьи:

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.
Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Факторы, влияющие на глубину заложения ленточных фундаментов

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

  • Незаглубленные;
  • Мелкозаглубленные;
  • Заглубленные;

Каждый из этих типов закладывается, что зависит от нескольких основных факторов:

  • Глубина промерзания грунта;
  • Тип грунта;
  • Уровень грунтовых вод;

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент

Основание под мелкозаглубленный ленточный фундамент

Незаглубленный ленточный фундамент применя в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь просматривает грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.
Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Расчет глубины заложения ленточных мелкозаглубленных фундаментов

Мелкозаглубленный ленточный фундамент

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету подойти с особой виллией.

Такой ленточный фундамент закладывается на глубину, значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, сила действия силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента — цоколь. Это в степени усилителя весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор — уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод — когда они расположены ниже глубины промерзания грунта, и когда — выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Уровень грунтовых вод ниже уровня промерзания грунта

Это можно считать хорошим показателем, и в этом случае грунтовые воды в типах грунтов не обеспечивают особого влияния на глубину устройства монолитной железобетонной ленты.
Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.
Другими словами, если глубина промерзания в вашем регионе, допустим — 1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метра.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На других типах грунтов, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см. В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент

Структура заглубленного фундамента

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.
В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в вашем регионе.

Когда на строительном участке грунт совсем для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный.Возможно, это будет как дешевле, так и надежнее.

Как уменьшить глубину заложения ленточного фундамента

Устройство мелкозаглубленного ленточного фундамента

После проведения всех расчетов по глубине заложенного ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить и уменьшить глубину.
Существует несколько способов уменьшения размера основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить глубину промерзания мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему наружной стороны.
Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения заложения ленточного фундамента — отвод воды от него.
Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.
Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силы пучения пагубно воздействовать на фундамент.
Подушку желательно делать не только под подошвой фундамента, но и рядом с ним.

Стоит отметить, что самым надежным методом уменьшения уменьшения заложения ленточного фундамента, является комбинированный способ, т. е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Источник: postroj-sam.ru

Ленточный фундамент: технология, плюсы и минусы

Одним из первых вопросов, которые возникают при проектировании загородного коттеджа, какой вид фундамента выбрать.При его следует учитывать будущую нагрузку от здания и характеристики грунта. Поэтому, выбирая участок, следует обратить внимание на залегание подземных вод и характеристики грунта. Самым популярным на сегодняшний день является ленточный фундамент для дома. Хотя это простой фундамент, но для того, чтобы он был надежным и долговечным, нужно знать и обеспечить его возведения.

Можно, конечно, купить готовый дом. В этом случае не нужно ломать голову над тем, с каких материалов его лучше строить.Если же принято решение о самостоятельном строительстве, то здесь у любого застройщика возникает вопрос, что лучше: самому или заключить договор со строительной организацией. Если самостоятельно строить дом и выбрать ленточный фундамент, то нужно разобраться, какие у него плюсы и минусы, а также методы возведения.

Преимущества и недостатки

Ленточные фундаменты по конструктивному типу бывают двух типов:

  • монолитные — залитые бетоном полосы с армированным поясом;
  • сборные — ленты собранные из железобетонных блоков или красного кирпича.

Оба вида ленточного фундамента представляет собой полосы, проходящие по периметру здания, а также несущими и внутренними стенами. Применяют такие фундаменты для построек из разных материалов, например, для дома из газобетона, шлакоблока и кирпича. Кроме того, его применение обоснованно для домов, в котором предусмотрен подвал. Свою популярность ленточный фундамент завоевал благодаря следующим преимуществам:

  • Способности выдерживать большие нагрузки.Ленточный фундамент под домом как для легких зданий, так и для домов с тяжелым перекрытием. Использование опор позволяет равномерно распределить нагрузку по всему основанию.
  • Возможность построения подвала или цокольного этажа.
  • Простая технология возведения, несмотря на трудоемкость работ. Возможность использования доступных материалов, таких как: бетон, арматура, кирпич, камень и др.
  • Низкая стоимость.
  • Устройство фундамента не требует применения специальной техники.
  • Долговечность. Если фундамент заглублен ниже уровня промерзания, то он будет подвержен меньшей деформации и обладает более высокой устойчивостью. В зависимости от выбранного для основания материала срок службы фундамента составляет:
    • кирпич — 30-50 лет;
    • железобетонные блоки — 30-75 лет;
    • монолитные армированные бетонные ленты — до 150 лет.
  • При расчете сметы стоимость ленточного фундамента можно уменьшить за счет выбора более дешевого типа.

Монолитные конструкции

Монолитный фундамент не зависимо от глубины, на которую он заложен, дает возможность возводить здания любой формы. Это преимущество можно использовать для воплощения, как оригинальных дизайнерских решений, так и типовых проектов. Кроме того, монолитные фундаменты прочнее сборных и не требует дополнительной гидроизоляции. Благодаря цельности и глубине конструкции несколько лент фундамента можно использовать в качестве стен для сооружения подвальных помещений.

При возведении монолитного фундамента, например, для теплого энергоэффективного дома, достаточно обычной бетономешалки. Недостатком является высокая трудоемкость работ и большие временные затраты. Кроме того, большое значение для устройства монолитного фундамента, имеет сезонность. Заливка фундамента должна проводиться в теплое время, чтобы конструкция была прочной и надежной. Многие строящиеся объекты компании «КиевНовБуд», строились именно в теплое время года.К недостаткам армированных монолитных ленточных фундаментов можно отнести большой расход материалов: бетона, пиломатериалов, арматуры.

Сборные конструкции

Сборка фундамента из железобетонных блоков дает возможность избежать ошибки при возведении, получить прямые углы, избежать перекоса стен. Произведом сборных конструкций является скорость возведения и короткий срок выдержки. В отличие от монолитного фундамента сборный не требует застывания и можно после его возведения сразу приступать к следующему этапу строительства.Об этапах строительства можно узнать из статьи о строительстве дома из пеноблоков.

Главным недостатком сборных фундаментов является высокая стоимость материалов и работ. Кроме того, для возведения потребуется специальная грузоподъемная техника. Железобетонные блоки нельзя использовать для возведения фундамента на пучинистых грунтах, так как движение почвы может вызвать деформацию конструкции, укрепить армированием. Блоки не обладают такой прочностью как монолитные бетонные ленты.Блочные соединения нуждаются в дополнительной гидроизоляции, чтобы избежать проникновения воды между стыками блоков.

Технология возведения

Возведение ленточного фундамента не требует особых знаний и спецтехники, но он был прочным и надежным, нужно его строить, соблюдая технологию возведения. Специалисты компании «КиевНовБуд» имеют большой опыт строительства домов под ключ, в том числе возведение фундамента. О качестве выполненных работ могут рассказать владельцы готовых коттеджей, построенных компанией.

Любое строительство состоит из этапов, в свою очередь также возводится поэтапно.

  1. Если есть проект, то фундамент строится согласно проекту. Если проекта нет, то составляется подробный чертеж с точными размерами. Подбирается материал, делается расчет фундамента и подсчитывается необходимое количество материала.
  2. Перед возведением фундамента следует подготовить участок: убрать мусор, выровнять землю. Площадь для основания должна быть по периметру на 2-3 метра с каждой стороны.
  3. Далее делается разметка: устанавливаются колышки по углам и в местах пересечения стен. Между колышками натягивается леска или веревка. При этом нужно проверить правильность геометрических пропорций: диагонали должны быть равны.
  4. На следующем этапе по разметке роются траншеи. Ширина траншеи зависит от выбранного материала стен, для кирпичной стены ширина должна быть около 50 см. Если решено стены возводить из пеноблоков, то прочитав статью про выбор пеноблока, можно выбрать пеноблоки определенного размера и рыть транше шириной согласно этому размеру.Глубина траншей зависит от будущего строения, наличия гаража или подвала под домом.
  5. Когда вырыты траншеи, дно следует утрамбовать и выполнить дренажный слой, состоящий из песка (10 см) и гравия либо щебня (10 см). Песок следует полить водой и хорошо утрамбовать.
  6. Правильный ленточный фундамент предполагает выполнение гидроизоляции поверх дренажного слоя, для которой можно использовать рубероид или любой гидроизоляционный материал. Чтобы земля не обсыпалась на фундамент, стены траншеи укрыть гидроизоляционным материалом.
  7. На дренажном слое с гидроизоляцией сначала заливается первый слой бетона 10 см.
  8. После застывания бетона собирается деревянная опалубка, которая необходима для создания ленточного фундамента. Ширина опалубки является шириной фундамента. Для ее создания берутся доски шириной 3-5 см. Опалубка должна выступать над поверхностью земли на 30 см — это будет цоколь строения. Чтобы опалубка не развалилась от давления бетона при заливке, необходимо установить распорки.
  9. В опалубку укладывается арматура из железных прутьев, которые связываются между собой с помощью проволоки или сварки.Прутья укладываются как по горизонтали, так и по вертикали. Арматура нужна для укрепления фундамента.
  10. Бетон можно заливать слоями по 20 см либо за один прием. При заливке следует подвергать вибрированию, чтобы выйти из строя весь воздух, и не образовалось пустот, которое вызвало возникновение мостиков холода и тещин в фундаменте.
  11. После того как фундамент будет полностью залит, его оставляют застывать. Опалубку снимают спустя неделю. После снятия опалубки стены фундамента следует гидроизолировать рубероидом.
  12. Когда выполнена гидроизоляция, нужно сделать обратную засыпку: пространство между землей и фундаментом засыпается песком или землей. Правильный ленточный фундамент должен выстояться месяц, после чего можно продолжать строительство.

Устройство фундамента требует определенных знаний, умений и затрат. От качества фундамента зависит прочность, надежность и срок эксплуатации будущего строения. Начинающий застройщик без имеющихся возможностей, поэтому лучше пригласить специалистов.

Строитель частных домов занимается компания «КиевНовБуд». На все выполняемые работы у компании есть сертификаты. Убедиться в качестве работ можно, посмотрев видео о строительстве коттеджа нашей компанией. Компанией проводится много акций, от которых выигрывает как заказчик, так и постоянно исполнитель. Например, мы можем сделать наценку своими материалами. Таким образом, экономятся финансы клиента. Наши партнеры надежны и мы гарантируем, что они выполняют свою работу качественно.Примером такого партнера является компания ELIO, занимающаяся изготовлением и установкой межкомнатных дверей.

Одним из первых вопросов, которые возникают при проектировании загородного коттеджа, какой вид фундамента выбрать. При его следует учитывать будущую нагрузку от здания и характеристики грунта. Поэтому, выбирая участок, следует обратить внимание на залегание подземных вод и характеристики грунта. Самым популярным на сегодняшний день является ленточный фундамент для дома.Хотя это простой фундамент, но для того, чтобы он был надежным и долговечным, нужно знать и обеспечить его возведения.

Можно, конечно, купить готовый дом. В этом случае не нужно ломать голову над тем, с каких материалов его лучше строить. Если же принято решение о самостоятельном строительстве, то здесь у любого застройщика возникает вопрос, что лучше: самому или заключить договор со строительной организацией. Если самостоятельно строить дом и выбрать ленточный фундамент, то нужно разобраться, какие у него плюсы и минусы, а также методы возведения.

Самое главное о ленточном фундаменте

Наша компания профессионально занимается возведением монолитных конструкций и фундаментов , убедитесь, что в этом можно, ознакомившись с фотографиями наших работ.

Мы готовы поделиться с вами своими мыслями об устройстве ленточных фундаментов, чтобы и вы стали немного профессионалами!

Для выбора типа фундамента необходимо учесть различные факторы .

Ленточный фундамент — самый распространенный тип фундамента при строительстве коттеджей.

И это не случайно, так как такой фундамент является самым экономичным среди всех типов фундаментов.

Перед выполнением ленточного (да и любого фундамента) выполнить чертеж — разрез стены по фундаменту. Это необходимо для того, чтобы избежать «сюрпризов» в виде слишком выступающего цоколя (завалинка), мостиков холода.

По исполнению подразделяются:

  • Монолитный
  • Сборный из блоков ФБС

По конструктиву ленточный фундамент бывает:

  • Простой ленточный.Он просто прямоугольный в сечении. Чаще всего высота больше ширины. Ширина чаще всего диктуется толщиной стены. Может выполнятся как монолитным, так и из боков ФБС. Разница в том, что монолитно исполненный фундамент лучше сопротивляется нагрузкам. В сборном — более высокая вероятность деформаций, сдвигов блоков относительно друг друга. Поэтому, с точки зрения сопротивления деформациям, монолитный всегда является лучшим решением. Особенно это касается устройства фундамента на глинистых грунтах — глинах и суглинках (которые дают медленную, но продолжительную деформацию под нагрузкой)
  • Ленточный со сваями.По другому такой фундамент называется — свайно-ростверковый. Сваи повышают несущую способность фундамента, но ведут к удорожанию возведения фундамента. Буронабивные сваи (сваи, изготавливаемые в грунте) можно использовать не во всех условиях. Так, если грунтовые воды находятся слишком высоко, бетон в скважину не залить. В этом случае придется сделать другой тип фундамента — на монолитной подушке, или монолитную плиту.
  • На монолитной подушке. Такой тип фундамента можно выполнять, если несущая способность грунта невысокая и высоко стоят грунтовые воды — и выполнить буронабивные сваи из-за этого невозможно. Такой фундамент в сечении напоминает перевернутую букву «Т». Так же, такой тип фундамента целесообразен, если вы хотите высокий цоколь на плохом грунте.


Ленточный фундамент на монолитной подушке (п.Железный перебор, возводила компания House Concept)

Глубина заложения ленточного фундамента

Известно, что ленточный фундамент необходимо закладывать ниже глубины промерзания. Но внесем некоторую ясность. Ниже глубины промерзания надо закладывать подошву фундамента только в пучинистых — глинистых грунтах (глины и суглинки).В песчаном же грунте можно подошву фундамента закладывать и выше. Подготовка под фундамент тоже выполняется из непучинистых материалов — песка и щебня, таким образом, при правильно выполненной подготовке, достаточной толщине, подошва может располагаться и выше линии промерзания грунта.

Этапы устройства:

  • Выравнивание основания
  • Устройство песчано-щебеночной подготовки с вибротрамбованием
  • Устройство бетонной подготовки (мин. 50мм).Бетонную подготовку можно заменить на укладку водонепроницаемой мембраны типа «Изостуд» — такая мембрана достаточно прочная на разрыв, и она не позволит просачиваться грунтовым водам снизу, а из фундамента не «убежит» цементное молочко
  • Изготовление арматурного каркаса и установка его в проектное положение
  • Прокладка необходимых инженерных коммуникаций, труб
  • Сборка и установка опалубки, установка закладных проходов, хомутов, деталей
  • Заливка бетона в опалубку с постоянным уплотнением глубинными вибраторами
  • Уход за бетоном
  • Снятие опалубки
  • Уборка строительного мусора


Подбетонку можно заменить мембранной гидроизоляцией.Главное — герметичное выполнение стыков (На фото — объект House Concept)

Но этим работы по устройству фундамента не заканчиваются. Необходимо будет выполнить его гидроизоляцию. А в дальнейшем — утепление и облицовку.


Обмазочная гидроизоляция фундамента (Комарова, House Concept)

Работа арматуры, устройство каркаса

Ленточный фундамент работает по типу балки. Все растягивающие напряжения в теле фундамента воспринимает арматура.Поэтому и расположение ее в ленточном фундаменте такое же, как и в балке — продольная арматура наибольшего сечения предоставляется в нескольких рядах по нижней и верхней части фундамента. А арматура по средней линии фундамента и хомуты — выполняет конструктивную функцию. При установке арматурного каркаса важно выдержать защитный слой — в фундаменте (из-за непосредственного контакта с грунтом) он больше, чем в наземных конструкциях. Защитный слой — это расстояние от наружной части фундамента до арматурного стержня.

Согласно нормам защитный слой арматуры равенство:

Для рабочей арматуры (кроме нижней) — 30мм;

Для нижней (с бетонной подготовкой) — 35мм;

Для нижней (без бетонной подготовки) — 70мм;

Для поперечной и конструктивной — 15мм.


Защитный слой рабочей арматуры

Еще один момент — при создании каркаса арматуру обязательно связывают вязальной проволокой, предварительное выполнив нахлест арматуры. Соединение с помощью вязальной арматуры можно делать, если ее диаметр не превышает 40мм. Но мы думаем, что вы не будете настолько расточительны, чтобы приобрести такую ​​мощную арматуру 🙂

Схема армирования ленточного фундамента (Т-образное примыкание и угол)

Нахлест рабочей арматуры

В ленточном фундаменте следует выполнять не менее:

Ар.D10мм — мин. Нахлест 300мм
D12мм — 380мм
D16мм — 480мм
D18мм — 580мм
D22мм — 680мм
D25мм — 760мм
D28мм — 860мм
D32мм — 960мм
D36мм — 10903мм

Эти цифры представлены для растянутой арматуры.В балке растянутая арматура обычно — внизу. Но ленточный фундамент — это не совсем балка, так как работает в других от балки условиях. Здесь растяжение может возникать как внизу, так и в верхней части. Поэтому величин следует придерживаться всей рабочей арматуры. Есть нормы для сжатой зоны — нахлест там меньше, чем для растянутой, поэтому здесь не приводим.

При прохождении арматуры углов, Т-образных стыков, рабочая арматура должна загибаться. Не допустимо выполнять в таких местах обрезать арматуру, необходимо ее загибать.

Стоимость ленточного фундамента

Складывается из следующих составляющих:

  • Геодезические работы
  • Материалы на опалубку (доски в дальнейшем можно использовать, например, для стропильной системы)
  • Щебень, песок (для подготовки)
  • «Тощий» бетон или мембрана — под подошву фундамента
  • Арматура, вязальная проволока
  • Бетон
  • Работа машин и механизмов (бетононасос, кран для разгрузки арматуры, и т.п.)
  • Гидроизоляция обмазочная и оклеечная — мастика, рулонная гидроизоляция
  • Транспортные услуги
  • Работа строителей
  • Мелкие расходы (гвозди, диски, макловица, ведра и т.д.)

ленточный фундамент, монолитная лента, типы фундаментов

Ленточные модели используются практически для всех типов зданий и сооружений. Требуемая нагрузка на фундамент от несущих стенок, как глубина промерзания грунта, плотность, кислотность почвы, наличие грунтовых вод, предполагаемая нагрузка на фундамент от несущих стен.Обычно глубина заложения ленточных фундаментов колеблется от 40 до 150 см. в зависимости от расчетной глубины промерзания грунта в конкретном климатическом регионе страны.

Очень важный моментом при закладке фундамента является качество основания. Определить это лучше всего до начала строительства в весеннее время года, когда растаял снег и почва не промерзлая. Предварительно определить качество грунта можно и без земляных работ. Для этого достаточно осмотреть территорию участка и прилегающую к нему территорию.В конечном итоге, это может привести к последствиям фундамента и вытекающим этимм — трещинам в стенах, нарушению геометрических размеров (смещение осей, диагоналей здания).

Еще один хороший способ убедиться в качестве основания — это посмотреть на соседние постройки. Это промышленные сооружения или жилые дома с подвалами, осмотреть подвал: нет ли там воды, трещин в стенах, плесени и других явлений. При строительстве индивидуального дома в уже обжитой местности можно поинтересоваться у соседей состоянием погребов.

При не очень благоприятных результатах необходимы серьезные геологические изыскания, строгий инженерный расчет марки бетона, арматурного каркаса, транспортные расходы, трудоемкость, увеличение сроков строительства.

Но какие бы затраты не ожидали застройщика, экономить на устройстве фундаментов просто преступно: от качества фундамента зависит устойчивость, долговечность здания, при надежном фундаменте уменьшаются расходы на ремонты фасадов, помещений, кровли, коммуникаций.

Типы фундаментов

По типу выполнения:
  • монолитные фундаменты , которые делают из бетона и вернее из железобетона, потому что практически в любой монолитной конструкции помимо бетона присутствует металлическая арматура. Основное их достоинство в том, что они подходят для сооружений практически любой формы, и для их укладки не нужна спецтехника, но требуется изготовление опалубки.
  • сборные фундаменты выпущенные в заводских условиях готовые фундаментные блоки ФБС, которые монтируются с помощью строительного крана.Эти блоки укладывают в несколько рядов друг на друга, причем желательно, чтобы нижний ряд был трапециевидной формы. Если фундамент выполнен из блоков, то как правило, по верху его устраивается армированный монолитный пояс толщиной не менее 20 см. или же армированный шов, когда по всему периметру фундамента прокладывается сетка из 3-4 стержней арматуры диаметром 8-16 мм, разваренных между собой арматурой меньшего диаметра и залитая цементным раствором или бетоном.
По типу материала:
  • бетонные — выполненные из чистого бетона мелкозаглубленные фундаменты для легких зданий;
  • железобетонные — армированные сеткой или прутьями фундаменты, применяются для тяжелых зданий с массивными стенами;
  • бутобетонные — в них в качестве наполнителя используется камень, крупный гравий, бетонный лом или кирпичный бой. Эти типы конструкций обходятся дешевле других типов, но не уступают им по прочности. Применяются для массивных тяжелых зданий и легких построек.
  • кирпичные — выполняются из полнотелого глиняного кирпича марки М100 — М200. Из-за дороговизны материалов и трудоемкости работы только в тех случаях, когда нет возможности сделать другие типы фундамента. На них можно возводить здания из керамического кирпича высотой не более 5 этажей.

Технология устройства монолитного ленточного фундамента

  • Подготовительные работы. Включают в себя разметку, очистку участка от растительности и мусора. К разметке нужно отнестись с особой тщательностью, особенно в тех случаях, когда строительство ведется на участке со сложным рельефом.
  • Земляные работы. Как правило, для ленточного фундамента котлован делается в виде траншеи, глубина которой соответствует глубине заложения. Если отрывка траншеи произведена механизированным способом, до дна нужно не доходить 10-15 см. , Эти недостающие сантиметры докапывать вручную, чтобы не нарушить целостность материкового грунта.Далее делается подготовка песком или щебнем мелкой фракции, или же слоями: 5-7 см щебня, на него — 5-7 см песка.
В последнее время для строительства мелкозаглубленных ленточных фундаментов все чаще используют другой метод — вытрамбовывание с помощью трамбующих машин. Этот метод исключает земляные работы и уплотнение основание
  • Устройство опалубки. Ее работа из досок толщиной не менее 40 -50 мм или из сборных металлических щитов. При этом особое внимание нужно уделять жесткости креплений, чтобы не произошло вспучивания.Деревянную опалубку нужно защитить пленкой или пергаментной бумагой, тем самым предотвращая впитывание влаги из бетона. Высота опалубки над землей зависит от проектной высоты цоколя.
  • Артикул. Одновременно с опалубкой делается арматурный каркас. Обычно он представляет собой два ряда арматурной сетки. Диаметр, класс арматуры, шаг размещения прутьев должны соответствовать проекту и быть прочно скреплены между собой.
При устройстве опалубки и арматурного каркаса для монолитных фундаментов нужно предусмотреть отводы для инженерных коммуникаций (водопровода, канализации, телефонных кабелей и др).Для этого нужно установить железные или асбестоцементные трубы, прикрепив их проволокой к арматурной решётке. Чтобы в них не попал бетон, нужно заполнить трубы песком или установить специальные заглушки.
  • Заливка бетона. Работа постепенно, слоями по 20 — 30 см. Каждый слой трамбуется бетонным вибратором или деревянной трамбовкой, чтобы в фундаменте не образовались пустоты. Очень важно следить за качеством бетона: он должен быть достаточно жестким (т.е. его нужно именно укладывать, а не заливать!), Одинаковой консистенции и не делиться на слои.Для заливки бетона используют бетононасосы специальные переносные желоба или другие приспособления. Нужно помнить также о том, что при заливке бетона с высоты более полутора метров, он подвержен расслоению.
Приготовление бетона в домашних условиях ведется по схеме: цемент (М400-500) — 1 часть, песок 2 части и щебень примерно 3 части, вода — до получения пластичной жесткой смеси. Как правило, количество воды половины веса цемента. Т.е. если в кубе бетона присутствует 350 кг цемента м500 д0 потребуется около 180 литров воды.При увеличении количества воды в составе бетона происходит снижение его марочной прочности.

По окончании работ в пасмурной, дождливой погоды нужно накрыть готовый фундамент пленкой, чтобы избежать его размытия. Защита от повреждений, предотвращающая повреждение поверхности, предотвращает появление повреждений, предотвращающих повреждение поверхности.

  • Устройство гидроизоляции. Для ленточных фундаментов наиболее оптимальным является прокладка полиэтиленовой пленки по стенкам и дну, причем желательно, чтобы пленка была цельной, без склеивания.Если эта операция не была сделана сразу, гидроизоляция выполняется после снятия опалубки. Для этого наружные стены промазывают битумной мастикой, к которой приклеивают гидроизоляционный материал, например, рубероид. Также можно засыпать пазухи плотно утрамбованной глиной или пролить грунт вяжущими полимерными составами.
  • Обратная засыпка. Ее нужно вручную и очень аккуратно, чтобы не повредить гидроизоляцию. Для этого обычно применяют среднекрупный песок, который тщательно трамбуют и проливают водой.
Устройство сборных блоков из блоков ФБС производится по такой же схеме, за исключением устройства опалубки, армирования и бетонирования.

При постройке сооружений на болотистых и плывучих грунтах в основание кладутся железобетонные подушки трапециевидного сечения (ФЛ). Высота таких подушек 30-40 см. Таким способом чаще всего пользоваться в Средней полосе России, в Московской, Тульской, Владимирской и рядом лежащих областях. Для увеличения срока фундаментов, стоящих в влагонасыщенных грунтах целесообразно применить бетонный изготовленный из сульфатостойкого цемента.

И в заключение: по оценкам специалистов, стоимость фундамента составляет не менее 30% от стоимости строительства. Исправление же допущенных ошибок может вылиться в сумме, гораздо больше, чем постройка всего дома. Поэтому никакой экономии, никакой спешки и никаких нарушений технологии!

Все материалы для фундамента нужно покупать у надежных, авторитетных производителей, которые дают гарантию своей продукции и не допускают отклонений от норм и правил производства железобетона и товарного бетона.При приготовлении смесей самостоятельно следует приобретать готовые сухие смеси, цемент или пластификаторы у известных, пользующихся доброй репутацией производителей, и строго соблюдать рекомендации и пропорции, используемые на упаковочной таре.

Группа BESTO осуществляет доставку и доставку основных материалов для изготовления ленточных фундаментов любого типа. У нас вы всегда приобрести товарный бетон, строительную арматуру, цемент, готовые сухие смеси, сухой пескобетон м300 и т.д.

У нас на сайте работает бесплатная служба онлайн-консультаций по любым строительным вопросам. Для консультаций по ленточным фундаментам, выбору марки и количества бетона и т.д. звоните по тел. 778-0173 Эдуард

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
